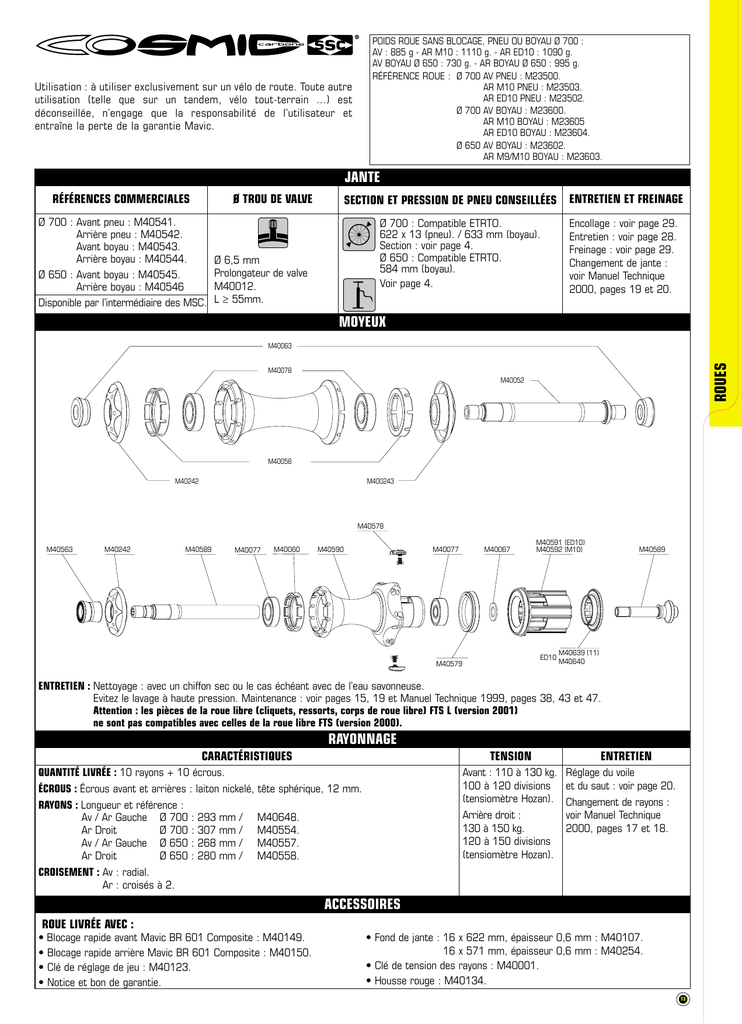

JANTE MOYEUX RAYONNAGE ACCESSOIRES

POIDS ROUE SANS BLOCAGE, PNEU OU BOYAU Ø 700 :
AV : 885 g - AR M10 : 1110 g. - AR ED10 : 1090 g.
AV BOYAU Ø 650 : 730 g. - AR BOYAU Ø 650 : 995 g.
RÉFÉRENCE ROUE : Ø 700 AV PNEU : M23500.
AR M10 PNEU : M23503.
AR ED10 PNEU : M23502.
Ø 700 AV BOYAU : M23600.
AR M10 BOYAU : M23605
AR ED10 BOYAU : M23604.
Ø 650 AV BOYAU : M23602.
AR M9/M10 BOYAU : M23603.
Utilisation : à utiliser exclusivement sur un vélo de route. Toute autre
utilisation (telle que sur un tandem, vélo tout-terrain ...) est
déconseillée, n’engage que la responsabilité de l’utilisateur et
entraîne la perte de la garantie Mavic.
JANTE
RÉFÉRENCES COMMERCIALES
Ø TROU DE VALVE
Ø 700 : Avant pneu : M40541.
Arrière pneu : M40542.
Avant boyau : M40543.
Arrière boyau : M40544.
Ø 650 : Avant boyau : M40545.
Arrière boyau : M40546
Disponible par l’intermédiaire des MSC.
SECTION ET PRESSION DE PNEU CONSEILLÉES
Ø 700 : Compatible ETRTO.
622 x 13 (pneu). / 633 mm (boyau).
Section : voir page 4.
Ø 650 : Compatible ETRTO.
584 mm (boyau).
Voir page 4.
Ø 6,5 mm
Prolongateur de valve
M40012.
L ≥ 55mm.
ENTRETIEN ET FREINAGE
Encollage : voir page 29.
Entretien : voir page 28.
Freinage : voir page 29.
Changement de jante :
voir Manuel Technique
2000, pages 19 et 20.
MOYEUX
ROUES
M40063
M40078
M40052
M40058
M400243
M40242
M40578
M40563
M40242
M40589
M40077
M40060
M40077
M40590
M40067
M40591 (ED10)
M40592 (M10)
ED10
M40579
M40589
M40639 (11)
M40640
ENTRETIEN : Nettoyage : avec un chiffon sec ou le cas échéant avec de l’eau savonneuse.
Evitez le lavage à haute pression. Maintenance : voir pages 15, 19 et Manuel Technique 1999, pages 38, 43 et 47.
Attention : les pièces de la roue libre (cliquets, ressorts, corps de roue libre) FTS L (version 2001)
ne sont pas compatibles avec celles de la roue libre FTS (version 2000).
RAYONNAGE
CARACTÉRISTIQUES
TENSION
QUANTITÉ LIVRÉE : 10 rayons + 10 écrous.
ÉCROUS : Écrous avant et arrières : laiton nickelé, tête sphérique, 12 mm.
RAYONS : Longueur et référence :
Av / Ar Gauche Ø 700 : 293 mm / M40648.
Ar Droit
Ø 700 : 307 mm / M40554.
Av / Ar Gauche Ø 650 : 268 mm / M40557.
Ar Droit
Ø 650 : 280 mm / M40558.
CROISEMENT : Av : radial.
Ar : croisés à 2.
ENTRETIEN
Avant : 110 à 130 kg. Réglage du voile
100 à 120 divisions et du saut : voir page 20.
(tensiomètre Hozan). Changement de rayons :
Arrière droit :
voir Manuel Technique
130 à 150 kg.
2000, pages 17 et 18.
120 à 150 divisions
(tensiomètre Hozan).
ACCESSOIRES
ROUE LIVRÉE AVEC :
• Blocage rapide avant Mavic BR 601 Composite : M40149.
• Blocage rapide arrière Mavic BR 601 Composite : M40150.
• Clé de réglage de jeu : M40123.
• Notice et bon de garantie.
• Fond de jante : 16 x 622 mm, épaisseur 0,6 mm : M40107.
16 x 571 mm, épaisseur 0,6 mm : M40254.
• Clé de tension des rayons : M40001.
• Housse rouge : M40134.
13
