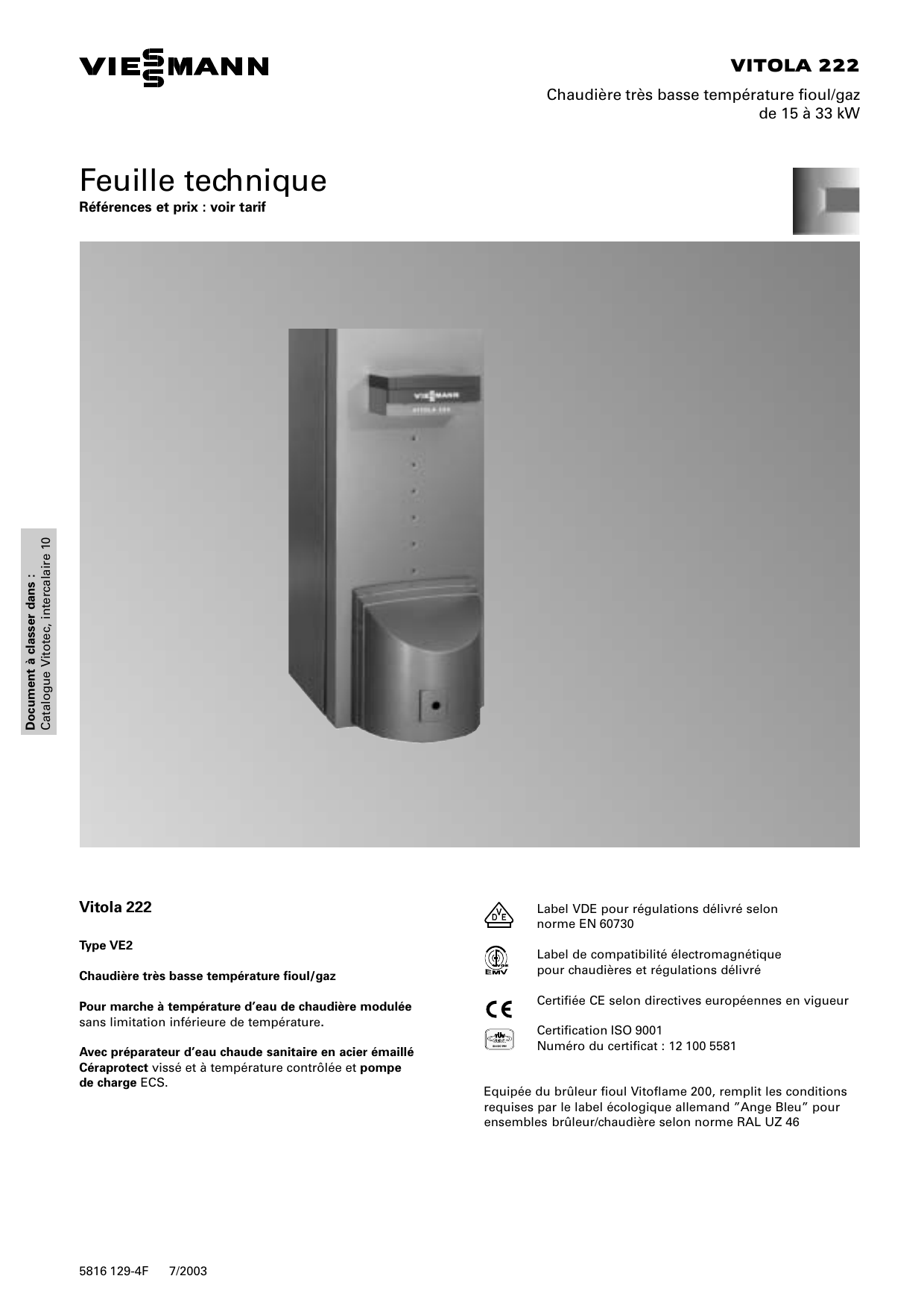

Feuille technique - Sun

VITOLA 222
Chaudière très basse température fioul/gaz
de 15 à 33 kW
Feuille technique
Document à classer dans :
Catalogue Vitotec, intercalaire 10
Références et prix : voir tarif
Vitola222
TypeVE2
Chaudière très basse température fioul/gaz
Pour marche à température d’eau de chaudière modulée
sans limitation inférieure de température.
Avec préparateur d’eau chaude sanitaire en acier émaillé
Céraprotect vissé et à température contrôlée et pompe
de charge ECS.
58161294F7/2003
Label VDE pour régulations délivré selon
norme EN60730
Label de compatibilité électromagnétique
pour chaudières et régulations délivré
Certifiée CE selon directives européennes en vigueur
CertificationISO9001
Numéro du certificat : 121005581
Equipée du brûleur fioul Vitoflame 200, remplit les conditions
requises par le label écologique allemand "Ange Bleu" pour
ensembles brûleur/chaudière selon norme RAL UZ 46
Information sur le produit
VITOLA 222
Cette chaudière fioul/gaz fait place
aux innovations sans pour autant être
encombrante. La Vitola 222 réunit la
technologie la plus récente du chauffage
sur à peine un mètre carré de surface.
Les avantages en résumé :
H Vitola 222 − Un ensemble associant la
chaudière très basse température Vitola
200 et un préparateur d’eau chaude
sanitaire intégré de 150 litres de
capacité à température contrôlée.
H Les surfaces d’échange biferrales
combinant la fonte et l’acier assurent
une fiabilité exemplaire et une grande
longévité.
H Grâce à la géométrie optimisée
du foyer, la chaudière assure une
combustion peu polluante. Equipée
du brûleur fioul Vitoflame 200, elle est
en dessous des valeurs limites du label
écologique allemand "Ange Bleu" et de
la réglementation suisse.
H Préparateur d’eau chaude sanitaire
en acier protégé de la corrosion par
un émaillage Céraprotect. Protection
cathodique supplémentaire par anode
au magnésium.
Le serpentin descendant jusqu’en
bas de la cuve assure une montée
en température de la totalité de l’eau
sanitaire contenue.
H De larges lames d’eau et une capacité
en eau importante assurent des
transmissions thermiques très
efficaces.
H Avec une surface au sol de 0,95 m2
seulement, la Vitola 222 convient
parfaitement aux locaux exigus.
H La livraison du préparateur et de la
chaudière non assemblés facilitent
en plus le transport vers le chantier.
H L’isolation très performante de la
chaudière et du préparateur limitent
grandement les déperditions
calorifiques.
Les surfaces d’échange biferrales
combinant la fonte et l’acier assurent
une fiabilité exemplaire et une grande
longévité
H Le système Fastfix Viessmann réduit
le temps de montage. Jusqu’à 50 %
d’économie de temps pour le montage
de la jaquette et de la régulation de
chaudière. Il suffit d’emboîter un petit
nombre de pièces, il n’y a pas besoin
d’outils spéciaux.
5816129−F
H Une chaudière particulièrement
économique et écologique grâce
à la modulation de la température
d’eau de chaudière ; elle s’arrête
même complètement si la
température désirée est atteinte
Rendement global annuel : 96 %.
2
VITOLA 222
Information sur le produit
Vue écorchée
Vitotronic200
intelligente, facile à monter,
à manipuler et à entretenir
Préparateur d’eau chaude sanitaire
à émaillage Céraprotect
Isolation très efficace
du préparateur
(sans CFC)
Les surfaces d’échange biferrales
combinant la fonte et l’acier
assurent une fiabilité exemplaire
et une grande longévité
Isolation très efficace
5816129−F
Brûleur fioul Vitoflame 200 :
testé à chaud par programme
informatique et adapté à la
puissance de la chaudière
VITOLA 222
3
Caractéristiques techniques
Caractéristiques techniques
Puissance nominale
kW
Préparateur d’eau chaude sanitaire
Capacité
litres
15
18
22
27
150
150
150
150
Débit continu eau chaude*1
à une température moyenne
d’eau de chaudière de 70°C
litres/h
368
440
540
660
Débit maximal pour un
sanitaire de 10/45°C
litres/mn
1,8
18
2,0
19
2,0
19
2,0
19
N° CE de la chaudière
CE0085AQ0700
Dimensions corps de chaudière (cotes de montage)
Longueur
mm
Largeur
mm
Hauteur
mm
Dimensions corps de préparateur (cotes de montage)
Longueur
mm
Largeur
mm
Hauteur
mm
Cote diagonale
corps de chaudière + corps de mm
préparateur
Dimensions totales
Longueur totale
Largeur totale
Hauteur totale
Hauteur socle
510
537
706
589
537
706
655
565
726
753
599
743
646
616
891
646
616
891
646
616
891
646
616
891
1 602
1 565
1 565
1 585
1 177
640
1 600
190
1 256
640
1 600
190
1 322
667
1 620
190
118
70
248
130
70
259
152
70
286
184
70
323
1 420
701
1 640
190
mm
mm
mm
mm
Poids
corps de chaudière
kg
corps de préparateur
kg
Poids total
kg
Corps de chaudière et corps
de préparateur avec isolation,
brûleur et régulation de chaudière
Capacité eau de chaudière
litres
67
76
94
114
Pression de service maxi
chaudière
préparateur
bars
bars
3
10
3
10
3
10
3
10
G(fil. mâle)
R(fil. mâle)
1½
1
1½
1
1½
1
1½
1
R(fil. mâle)
¾
¾
¾
¾
R(fil. mâle)
R(fil. mâle)
¾
¾
¾
¾
¾
¾
¾
¾
ºC
145
145
145
145
ºC
165
165
165
165
26
31
38
46
Raccords chaudière
Départ et retour chaudière
Raccord sécurité
(Soupape de sécurité)
Vidange
Raccords préparateur d’eau
chaude sanitaire
Eau chaude, eau froide
Bouclage
Fumées*2
Température à
40°C de température d’eau
de chaudière
75°C de température d’eau
de chaudière
Débit massique
avec du fioul domestique
avec du gaz naturel
kg/h
eau froide 10°C et sortie eau chaude 45°C. Ce débit d’eau chaude n’est garanti qu’en cas de priorité à la production d’eau
chaude sanitaire.
*2Valeurs rapportées à 13,0 % de CO avec du FOD et à 10,0 % de CO avec du gaz naturel à la puissance nominale.
2
2
Température des fumées brutes mesurée comme à 20°C de température d’air de combustion.
La température des fumées à 40°C de température d’eau de chaudière est un paramètre de dimensionnement de la cheminée.
La température des fumées à 75°C de température d’eau de chaudière sert à déterminer le domaine d’utilisation des conduits
de fumées à des températures de service maximales autorisées.
4
VITOLA 222
5816129−F
*1Arrivée
Caractéristiques techniques
Puissance nominale
kW
15
18
22
27
Rendement global annuel
à des températures de
chauffage de 75/60°C
%
96
96
96
96
Buse de fumées
diamètre extérieur ∅mm
130
130
130
130
Volume du circuit gaz
litres
32
39
53
73
Contre−pression côté
gaz de fumées*1
Pa
mbar
6
0,06
7
0,07
8
0,08
8
0,08
Besoins de tirage*2
Pa
mbar
5
0,05
5
0,05
5
0,05
5
0,05
*1Valeur
*2Valeur
à prendre en compte pour le choix du brûleur.
à prendre en compte lors du calcul de la cheminée.
" Caractéristiques techniques des composants de la technique modulaire Viessmann, voir feuilles techniques correspondantes.
83
WW
Z
Hauteur totale
SA
STS
f
e
KV
KV
KR
KR
AGA
338
d
Hauteur
KTS
145
g
KW
Longueur
70
a
257
393
c
E
Largeur
Largeur totale
b
b
Longueur totale
Tableau des dimensions
kW
a
b
c
d
e
f
mm
mm
mm
mm
mm
mm
15
18
22
27
120
144
138 143
195
195
210 225
141
141
125 110
488
488
503 511
1 318 1 318 1 338 1 355
1 516 1 516 1 536 1 553
Légende
AGA Buse de fumées
E
Vidange et vase
d’expansion à membrane
KR
Retour chaudière
KTS Sonde de chaudière
KV
Départ chaudière
KW
SA
Eau froide
Raccord sécurité
(soupape de sécurité)
STS Sonde eau chaude
sanitaire
WW Eau chaude
Z
Bouclage
5816129−F
Puissance nominale
VITOLA 222
5
Caractéristiques techniques
Mise en place
Dégagements minimaux
Puissance nominale
kW
a*1
b
c*2
d
mm
520
620
680
790
mm
100
100
100
100
mm
200
200
200
200
Prendre en compte la longueur hors
tout de la ventilation motorisée pour
cheminée Vitoair
15
18
22
27
*1Dégagement
nécessaire pour les travaux d’entretien.
nécessaire pour la mise en place de l’anode
au magnésium.
*2Dégagement
Mise en place
H Pas d’air contaminé par des hydrocarbures halogénés
(contenus dans des aérosols, des peintures, des solvants
et des nettoyants)
H Pas de poussière abondante
H Pas d’humidité abondante de l’air
H Local hors gel et bien ventilé
Dans le cas contraire, des dysfonctionnements et des
endommagements de l’installation sont possibles.
On ne pourra monter la chaudière dans des locaux où l’air
risque d’être contaminé par des hydrocarbures halogénés
que si des mesures suffisantes ont été prises pour assurer
une amenée d’air sain.
Pertes de charge côté eau primaire
Pertes de charge côté eau sanitaire
La Vitola 222 ne doit fonctionner que dans des chauffages
à eau chaude à circulation accélérée.
50
60
50
40
40
30
30
20
20
10
10
9
8
7
6
8
6
5
3
2
1
0,5
1
Débit en m3/h
2
3
4
5 6 7
4
3
2
5816129−F
4
Pertes de charge en mbar
Pertes de charge en mbar
5
1
3
4 5 6 7 8 9 10
Débit en l/mn
20
30
VITOLA 222
Etat de livraison/Régulations possibles
Conseils concernant l’étude
Etat de livraison
Régulations possibles
Corps de chaudière avec porte de
chaudière et préparateur d’eau
chaude sanitaire (en colis séparés)
1 carton contenant la jaquette d’isolation,
une brosse de nettoyage et les
accessoires préparateur d’eau chaude
sanitaire (conduites de liaison, sachet
de petites pièces et pompe de charge)
1 carton contenant la régulation de
chaudière
1 carton contenant le brûleur fioul
Vitoflame 100 ou 200
ou
le brûleur gaz Vitoflame 200
1 blister contenant la fiche de codage de
la chaudière et les notices techniques
Vitotronic150 (typeKB1)
pour marche à température d’eau
de chaudière modulée
Vitotronic200 (type KW2)
pour marche à température d’eau
de chaudière modulée avec ou sans
action sur vanne mélangeuse
Conseils concernant l’étude
Cheminée
La cheminée doit évacuer les produits de
la combustion à l’air libre et les protéger
des chutes en température de façon à
prévenir tout risque causé par la
condensation des fumées dans le
conduit.
La Vitola 222 présente des températures
de fumées basses, il est donc impératif
que la cheminée soit adaptée à la
chaudière.
Une cheminée de section trop importante
ou une cheminée mal ou pas isolée
occasionne une trop grande chute des
températures de fumées, provoque
des condensations dans le conduit
d’évacuation qui risque de s’imprégner
d’humidité. L’emploi d’une ventilation
motorisée pour cheminée Vitoair (voir
intercalaire 18) qui, dans de nombreux
cas, peut déjà empêcher le conduit de
cheminée de s’imprégner d’humidité,
est particulièrement recommandé.
On choisira le diamètre le plus élevé si la
section nécessaire est située dans la zone
limite de deux diamètres.
Conduit de liaison
Le conduit reliant la chaudière et la
cheminée devra avoir le même diamètre
que celui de la buse de fumées et être tiré
par la voie la plus courte vers le conduit
de cheminée. Ce conduit pourra présenter
un maximum de deux coudes. Deux
coudes d’équerre placés horizontalement
sont à éviter. L’ouverture de mesure est à
obturer.
Le conduit de liaison de la chaudière à
la cheminée sera calorifugé.
Température des fumées
ajustable
Dans le cas où les caractéristiques de
la cheminée (absence d’isolation ou
section trop importante) nécessitent une
adaptation de la température des fumées,
cette dernière peut être remontée de
manière simple sur les chaudières Vitola
222 sans avoir à modifier le réglage du
brûleur.
Pour ce faire, il est possible de dégager
les ouvertures masquées par le calorifuge
réfractaire dans le fond du pot de
combustion en acier inoxydable.
Une quantité définie de fumées passe
directement dans la boîte de fumées par
les ouvertures dégagées et augmente la
température des produits de combustion
d’une valeur déterminée de 10 K (°C)
environ par ouverture dégagée. La teneur
en CO2 et l’indice de noircissement
excellents n’en souffrent aucunement.
Remarque importante !
Une augmentation de la température des
fumées de 10 K diminue le rendement de
0,4 %. C’est pourquoi, cette opération
n’est à effectuer que dans des cas
exceptionnels.
D’autres mesures, comme la mise en
place d’une ventilation de cheminée ou
l’adaptation de la section de cheminée
sont à préférer.
5816129−F
Les additifs pour le fioul sont à
recommander s’ils
H améliorent la stabilité du combustible
au stockage,
H augmentent la stabilité thermique du
combustible ou
H réduisent les dégagements d’odeurs
lors du remplissage de la cuve
et brûlent sans résidus. Les additifs qui
forment des résidus sont interdits.
Montage d’un brûleur adéquat
Le brûleur devra impérativement
convenir à la puissance nominale
concernée et à la contre−pression
côté fumées de la chaudière (voir
caractéristiques techniques du
fabricant du brûleur).
Le matériau de la tête de brûleur
devra impérativement convenir à
des températures de service allant
jusqu’à 500°C au moins.
Brûleur fioul à air soufflé
Le brûleur doit être homologué et
marqué selon la norme EN 267.
Brûleur gaz à air soufflé
Le brûleur doit être homologué selon
la norme EN 676 et avoir le marquage
CE selon la directive 90/396/CEE.
Réglage du brûleur
Le débit de fioul ou de gaz du brûleur
sera à régler en fonction de la puissance
nominale indiquée de la chaudière.
Choix de la puissance nominale
Choisir la chaudière en fonction des
besoins calorifiques à couvrir.
Dans les cas des chaudières basse
température, des chaudières à
condensation et des chaufferies équipées
de plusieurs générateurs, la puissance
pourra être plus élevée que les besoins
calorifiques calculés du bâtiment.
Le rendement global annuel des
chaudières basse température est stable
sur une vaste plage de puissance de la
chaudière ; même si la puissance est le
double des besoins calorifiques, il
reste pratiquement inchangé.
VITOLA 222
Emploi d’additifs pour le fioul
Dimensionnement de
l’installation
La température maximale d’eau de
chaudière est limitée à 75°C.
La modification du réglage de l’aquastat
de chaudière permet d’augmenter la
température d’eau de chaudière et
donc également celle de départ.
Pour réduire au maximum les
déperditions par les conduites, nous
recommandons de dimensionner la
distribution de chauffage et la production
d’eau chaude sanitaire pour des
températures de départ maximales
de 70°C.
7
Conseils concernant l’étude
Equipement de sécurité
Plancher chauffant
Il est obligatoire d’équiper la chaudière
d’une soupape de sécurité (livrée avec
la chaudière en colis séparé).
Il est recommandé d’utiliser des tubes
étanches à l’oxygène pour les planchers
chauffants. Si le plancher chauffant
présente des tubes non étanches à
l’oxygène, il est nécessaire de procéder
à une séparation des circuits et/ou à un
traitement efficace de l’eau des réseaux
de chauffage selon les prescriptions du
fabricant des tubes. Les produits devront
être compatibles avec les matériaux
mis en uvre dans l’installation. Notre
gamme comprend à cet effet des
échangeurs de chaleur indépendants.
Garantie des préparateurs d’eau
chaude sanitaire
La garantie que nous accordons sur
les préparateurs d’eau chaude sanitaire
implique que l’eau sanitaire ait la qualité
de l’eau potable et que les dispositifs de
traitement de l’eau en place fonctionnent
correctement.
Les planchers chauffants et les circuits de
chauffage présentant une capacité en eau
très importante devront être raccordés
à la chaudière par l’intermédiaire d’une
vanne mélangeuse 4 voies même si la
chaudière est basse ou très basse
température ; voir notice pour l’étude
"La régulation des chauffages par le sol".
On implantera dans le départ du circuit
plancher chauffant un aquastat de
surveillance assurant la limitation
maximale de la température.
Tubes en matériau synthétique
pour radiateurs
5816129−F
Même si les conduites de circuits de
chauffage par radiateurs sont en matériau
synthétique, il est recommandé d’utiliser
un aquastat de surveillance assurant la
limitation maximale de la température.
8
VITOLA 222
Conseils concernant l’étude
Clapet de retenue utilisé comme clapet anti−thermosiphon
A
Il est recommandé d’implanter un
clapet de retenue servant de clapet
anti−thermosiphon afin d’empêcher une
circulation par thermosiphon dans le
circuit de chauffage durant la période
de priorité à la production d’eau chaude
sanitaire ou en régime d’été.
B
A Circuit de chauffage
B Clapet de retenue
C Chaudière
C
Raccordement côté eau sanitaire
F
E
A
B
H P O NMK
D
C
5816129−F
M
HM L K H GF
A Bouclage
B Eau chaude
C Vase d’expansion sanitaire
à membrane
D Sortie visible de la conduite
de décharge
E Soupape de sécurité
F Eau froide
G Clapet de retenue/disconnecteur
H Vanne d’arrêt
K Réducteur de pression
L
M
N
O
P
Filtre d’eau potable*1
Vidange
Clapet de retenue
Raccord pour manomètre
Vanne de réglage du débit (Le
montage et le réglage du débit
maximal en fonction du débit en
10 minutes du préparateur d’eau
chaude sanitaire sont recommandés)
La soupape de sécurité doit être impérativement montée.
Conseil : Monter cette soupape plus haut que le préparateur. Elle sera ainsi protégée de l’encrassement, de l’entartrage et des
températures excessives. De plus, le préparateur n’a pas besoin d’être vidangé lorsque l’on travaille sur la soupape de sécurité.
*1Pour
protéger l’installation domestique, il est recommandé un de monter un filtre d’eau potable.
VITOLA 222
9
