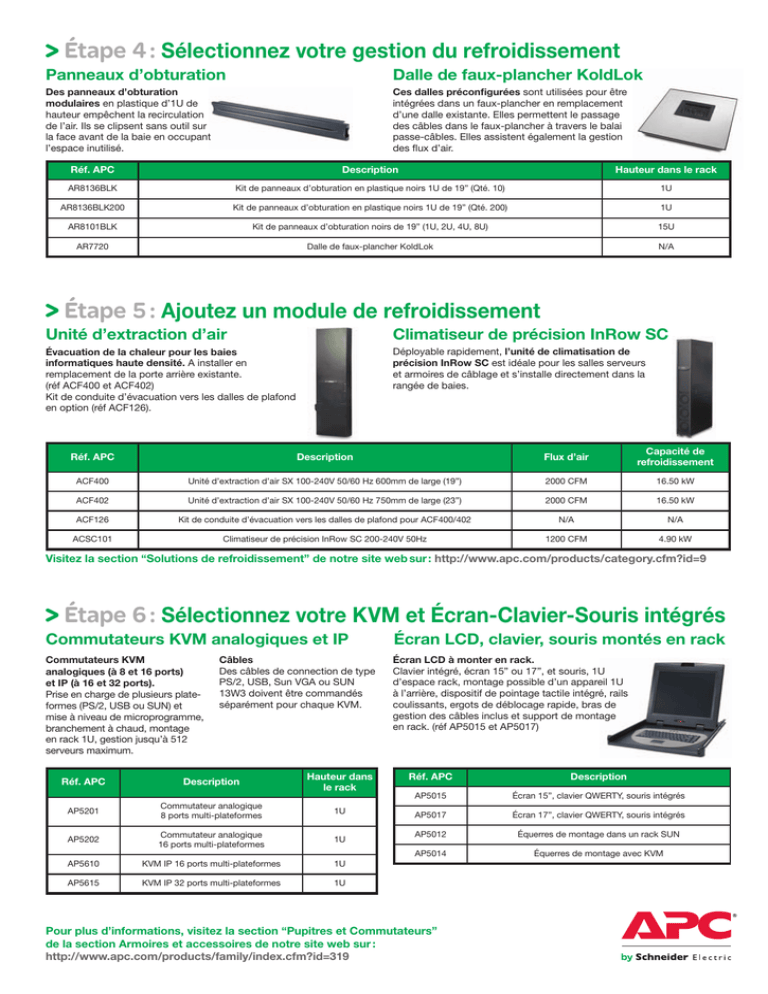

Étape 4

Étape 4 : Sélectionnez votre gestion du refroidissement
Panneaux d’obturation
Dalle de faux-plancher KoldLok
Des panneaux d’obturation
modulaires en plastique d’1U de
hauteur empêchent la recirculation
de l’air. Ils se clipsent sans outil sur
la face avant de la baie en occupant
l’espace inutilisé.
Ces dalles préconfigurées sont utilisées pour être
intégrées dans un faux-plancher en remplacement
d’une dalle existante. Elles permettent le passage
des câbles dans le faux-plancher à travers le balai
passe-câbles. Elles assistent également la gestion
des flux d’air.
Réf. APC
Description
Hauteur dans le rack
AR8136BLK
Kit de panneaux d’obturation en plastique noirs 1U de 19” (Qté. 10)
1U
AR8136BLK200
Kit de panneaux d’obturation en plastique noirs 1U de 19” (Qté. 200)
1U
AR8101BLK
Kit de panneaux d’obturation noirs de 19” (1U, 2U, 4U, 8U)
15U
AR7720
Dalle de faux-plancher KoldLok
N/A
Étape 5 : Ajoutez un module de refroidissement
Unité d’extraction d’air
Climatiseur de précision InRow SC
Évacuation de la chaleur pour les baies
informatiques haute densité. A installer en
remplacement de la porte arrière existante.
(réf ACF400 et ACF402)
Kit de conduite d’évacuation vers les dalles de plafond
en option (réf ACF126).
Déployable rapidement, l’unité de climatisation de
précision InRow SC est idéale pour les salles serveurs
et armoires de câblage et s’installe directement dans la
rangée de baies.
Réf. APC
Description
Flux d’air
Capacité de
refroidissement
ACF400
Unité d’extraction d’air SX 100-240V 50/60 Hz 600mm de large (19”)
2000 CFM
16.50 kW
ACF402
Unité d’extraction d’air SX 100-240V 50/60 Hz 750mm de large (23”)
2000 CFM
16.50 kW
ACF126
Kit de conduite d’évacuation vers les dalles de plafond pour ACF400/402
N/A
N/A
ACSC101
Climatiseur de précision InRow SC 200-240V 50Hz
1200 CFM
4.90 kW
Visitez la section “Solutions de refroidissement” de notre site web sur : http://www.apc.com/products/category.cfm?id=9
Étape 6 : Sélectionnez votre KVM et Écran-Clavier-Souris intégrés
Commutateurs KVM analogiques et IP
Commutateurs KVM
analogiques (à 8 et 16 ports)
et IP (à 16 et 32 ports).
Prise en charge de plusieurs plateformes (PS/2, USB ou SUN) et
mise à niveau de microprogramme,
branchement à chaud, montage
en rack 1U, gestion jusqu’à 512
serveurs maximum.
Câbles
Des câbles de connection de type
PS/2, USB, Sun VGA ou SUN
13W3 doivent être commandés
séparément pour chaque KVM.
Écran LCD, clavier, souris montés en rack
Écran LCD à monter en rack.
Clavier intégré, écran 15” ou 17”, et souris, 1U
d’espace rack, montage possible d’un appareil 1U
à l’arrière, dispositif de pointage tactile intégré, rails
coulissants, ergots de déblocage rapide, bras de
gestion des câbles inclus et support de montage
en rack. (réf AP5015 et AP5017)
Réf. APC
Description
Hauteur dans
le rack
Réf. APC
Description
AP5015
Écran 15”, clavier QWERTY, souris intégrés
AP5201
Commutateur analogique
8 ports multi-plateformes
1U
AP5017
Écran 17”, clavier QWERTY, souris intégrés
AP5202
Commutateur analogique
16 ports multi-plateformes
1U
AP5012
Équerres de montage dans un rack SUN
AP5014
Équerres de montage avec KVM
AP5610
KVM IP 16 ports multi-plateformes
1U
AP5615
KVM IP 32 ports multi-plateformes
1U
Pour plus d’informations, visitez la section “Pupitres et Commutateurs”
de la section Armoires et accessoires de notre site web sur :
http://www.apc.com/products/family/index.cfm?id=319
Solutions de baies
informatiques
Étape 1 : Sélectionnez
La baie informatique de nouvelle génération NetShelter SX d’APC
a été conçue en tenant compte des besoins exprimés par nos
clients au cours de ces 10 dernières années afin de répondre aux
tendances actuelles des applications serveurs haute densité et
réseaux. L’armoire NetShelter SX est optimisée pour assurer le
refroidissement, la distribution de l’alimentation, la gestion des
câbles et la surveillance de l’environnement. Elle offre un système
de montage en rack fiable pour les équipements critiques.
votre armoire
L’armoire NetShelter SX offre de multiples fonctionnalités
qui augmentent la flexibilité et la facilité d’utilisation.
®
Compatibilité 100% garantie !
Applications recommandées pour baies NetShelter® SX d’APC
Description
Équipements
(serveurs,
réseaux et
onduleurs dans
la même armoire)
Serveurs
1U/2U
42U x 600 mm x 1070 mm
Armoire Standard 19”
x
x
AR3150
42U x 750 mm x 1070 mm
Armoire plus large de 23” pour une meilleure
gestion des câbles sur les côtés
x
AR3300
42U x 600 mm x 1200 mm
Armoire plus profonde pour une meilleure
gestion des câbles ou accessoires à l’arrière
AR3350
42U x 750 mm x 1200 mm
Armoire plus profonde et plus large
AR3107
48U x 600 mm x 1070 mm
Armoire 19” plus haute
AR3157
48U x 750 mm x 1070 mm
Armoire 23” plus haute, plus large
AR3307
48U x 600 mm x 1200 mm
Armoire 19” plus haute, plus large
et plus profonde
AR3104
24U x 600 mm x 1070 mm
Armoire 19” moins haute pour des espaces
réduits et une densité plus faible.
Réf. APC
Dimensions
(H x L x P)
AR3100
1
2
x
Serveurs
lames
Équipements
réseau
x
x
x
x
x
x
x
x
x
x
x
ACCÈS AUX CÂBLES PAR LE TOIT
•
Pose et dépose du toit sans outil et facilitant la
gestion de câbles
•
8 ouvertures larges pour le passage des câbles
•
Systèmes de partition de câbles intégrables
sur le toit
1
4
PANNEAUX LATÉRAUX DEMI-HAUTEUR
•
Manipulation facile et sécurisée
•
Verrouillables
COMPATIBILITÉ GARANTIE
3
3
4
AJUSTEMENT DES RAILS DE MONTAGE
VERTICAUX
•
Verrouillable pour le maintien des équipements
•
Ajustable jusqu’à 60 mm
•
Alignement automatique de tous les
équipements
2
EMPLACEMENTS ARRIÈRES POUR
GESTION DE CÂBLES
•
Montage sans outil des bandeaux de prises
•
Montage des organiseurs de câbles verticaux
sans outil
Le Netshelter SX est livrée en standard avec portes avant, arrière, panneaux latéraux et kit de mise à la masse. L’armoire est sur roulettes avec
pieds de stabilisation permettant une charge statique et dynamique de plus de 1000 kg.
Toute une gamme de coffrets et racks (de 13U à 48U) ainsi que d’accessoires sont disponibles.
Étape 2: Sélectionnez votre gestion de câbles
Gestion verticale des câbles
Grands anneaux de gestion de câbles qui
facilitent le guidage vertical dans un environnement
réseau typique. Se montent sur les rails avants des
baies de 750 mm de large (réf AR7707).
Accessoires de gestion
verticale des câbles (montage
sans outil) occupant 0U d’espace
dans la baie sur la moitié de
l’emplacement arrière, ce qui
permet l’installation d’un bandeau
de prise vertical à côté (AR8442).
Accessoires de gestion verticale des câbles
(montage sans outil) occupant 0U d’espace pour
l’organisation des câbles sur les emplacements
arrières de l’armoire (réf AR7710).
Réf. APC
Description
Espace pour câbles (mm)
Nbe de câbles Cat6
AR8442
Organiseur de câbles vertical, 8 anneaux, zéro U (Qté 2)
38 X 64
54
AR7710
Kit de rétention de câbles avec possibilité de montage d’un bandeau de prises (Qté 6)
38 X 108
91
AR7707
Grands anneaux de gestion de câbles (Qté 8)
57 X 187
236
Gestion horizontale des câbles
Organisateur de câbles
horizontal qui facilite la gestion
des câbles tout en permettant leur
passage vers les équipements installés
à l’arrière. Occupe 2U d’espace dans la baie.
(réf AR8428)
Organisateur de câbles horizontal qui facilite
la gestion horizontale des câbles à l’avant en
éliminant la tension des câbles. Anneaux
guide-câbles intégrées. Occupe 1 ou 2U
d’espace dans la baie. Kit de fixation inclus.
(réf AR8425A et AR8426A)
Réf. APC
Description
Hauteur en U
Espace pour Câbles (mm)
Qté. Câbles Cat6
AR8425A
Organiseur de câbles horizontal, 1U
1U
38 X 64
54
AR8426A
Organiseur de câbles horizontal, 2U
2U
70 X 64
99
AR8428
Guide passe-câbles horizontal avec ouverture pour le passage, 2U
2U
70 X 64
99
Gestion des câbles sur le toit
Paroi de câbles de données
Facilite le passage des câbles réseaux
sur le toit, s’installe à plusieurs
endroits et se montent sans outil. La
paroi pleine se place à l’avant du toit
permettant une meilleure esthétique.
Conduit de câbles d’alimentation
Facilite le passage des câbles
d’alimentation sur le toit de la baie.
Montage sans outil.
Échelle pour passage de câbles
Les échelles existent en largeur
15 ou 30 cm, pour le passage des
courants faibles ou forts entre
les rangées et allées, avec kit de
fixation sur les conduits et parois
de câbles.
Réf. APC
Largeur
Description
Réf. APC
Largeur
Description
AR8160ABLK
600 mm
Conduit de câbles d’alimentation pour
le tableau de distribution InfraStruXure
AR8162ABLK
600 mm
Paroi pleine pour passage de câbles de données
600 mm
Paroi pour passage de câbles de données avec ouverture
600 mm
Conduit de câbles d’alimentation
pour la baie Netshelter SX
AR8163ABLK
AR8161ABLK
AR8172BLK
750 mm
Paroi pleine pour passage de câbles de données
AR8178BLK
750 mm
Conduit de câbles d’alimentation pour
le tableau de distribution InfraStruXure
AR8173BLK
750 mm
Paroi pour passage de câbles de données avec ouverture
AR8171BLK
750 mm
Conduit de câbles d’alimentation
pour la baie Netshelter SX
AR8164ABLK
15 cm
Échelle pour passage de câbles de courant faibles
avec kit de fixation
AR8165ABLK
30 cm
Échelle pour passage de câbles de courant forts
avec kit de fixation
Pour plus d’informations, visitez la section “Gestion de câbles” de notre site web sur :
http://www.apc.com/products/family/index.cfm?id=324
Étape 3 : Sélectionnez l’alimentation de votre baie
Bandeaux de prises contrôlées
Ils permettent de piloter à distance individuellement chaque prise de sortie via Web/SNMP ou Telnet et de surveiller
le courant consommé au niveau de chaque bandeau de prises.
• Possibilités de gestion à distance
• Contrôle individuel de chaque prise à distance
• Possibilité de mise hors tension ou sous tension différée
• Remontées d’alarmes
• Écran d’affichage du courant consommé au niveau de chaque bandeau
Réf. APC
Description
Montage
Longueur
de câble
Nbe de
prises
Tension
de sortie
Connection
de sortie
Connection
d’entrée
AP7920
Bandeau de prises contrôlées
1U, 12A/208 V, 10A/230 V, (8) C13
Horizontal
1,98 m
8
208 V, 230 V
(8) IEC 320 C13
IEC-320 C14
AP7921
Bandeau de prises contrôlées
1U, 16A, 208/230 V, (8) C13
Horizontal
2,5 m
8
208 V, 230 V
(8) IEC 320 C13
IEC-320 C20
AP7922
Bandeau de prises contrôlées
2U, 32A, 230 V (16) C13
Horizontal
3,05 m
16
230 V
(16) IEC 320 C13
IEC 309 32A
2P+E
AP7951
Bandeau de prises contrôlées
0U, 16A 230 V, (21) C13 & (3) C19, IEC 309
Vertical
0,91 m
21 + 3
230 V
(21) IEC 320 C13
(3) IEC 320 C19
IEC 309 16A
2P+E
AP7953
Bandeau de prises contrôlées
0U, 32A 230 V, (21) C13 & (3) C19
Vertical
3,05 m
21 + 3
230 V
(21) IEC 320 C13
(3) IEC 320 C19
IEC 309 32A
2P + E
Bandeaux de prises mesurées
Bandeau d’alimentation mesurant la consommation totale de courant des équipements connectés.
Contrôle local et via le réseau
• Écran d’affichage du courant consommé au niveau de chaque bandeau
• Indicateur de charge par LED
• Remontées d’alarmes
• Grand nombre de connections en entrée et sortie
•
Réf. APC
Description
Montage
Longueur
de câble
Nbe de
prises
Tension
de sortie
Connection
de sortie
Connection
d’entrée
AP7822
Bandeau de prises mesurées
2U, 32A 230 V, (12) C13 & (4) C19
Horizontal
3,66 m
12 + 4
230 V
(12) IEC 320 C13
(4) IEC 320 C19
IEC 309 32A
2P+E
AP7851
Bandeau de prises mesurées
0U, 16A 230 V, (20)C13 & (4)C19, IEC 309
Vertical
0,91 m
20 + 4
230 V
(20) IEC 320 C13
(4) IEC 320 C19
IEC 309 16A
2P+E
AP7852
Bandeau de prises mesurées
0U, 16A 230 V, (20) C13 & (4) C19, IEC C20
Vertical
3,05 m
20 + 4
230 V
(20) IEC 320 C13
(4) IEC 320 C19
IEC 320 C20
AP7853
Bandeau de prises mesurées
0U, 32A 230 V, (20) C13 & (4) C19
Vertical
3,05 m
20 + 4
230 V
(20) IEC 320 C13
(4) IEC 320 C19
IEC 309 32A
2P+E
AP7855A
Bandeau de prises mesurées
0U, 400 V 3PH, 22 kW (6) C19
Vertical
1,83 m
6
400 V
(6) IEC 320 C19
IEC 309 32A,
3P + N + PE
AP7850
Bandeau de prises mesurées
0U, 10A 230 V, (16) C13
Vertical
3,05 m
16
230 V
(16) IEC 320 C13
IEC 320 C14
Bandeaux de prises basiques
Distribution de l’alimentation électrique des équipements montés en rack.
• Une entrée avec de multiples prises de sortie
• Alimente les solutions monophasées et triphasées
• Montage en rack vertical ou horizontal
Réf. APC
Description
Montage
Longueur
de câble
Nbe de
prises
Tension
de sortie
Connection
de sortie
Connection
d’entrée
AP7551
Bandeau de prises basiques
0U, 16A, 230 V, (20) C13 & (4) C19
Vertical
0,91 m
20 + 4
230 V
(20) IEC 320 C13
(4) IEC 320 C19
IEC 309 16A
2P+E
AP7552
Bandeau de prises basiques
0U, 16A, 230 V (20) C13 & (4) C19
Vertical
3,05 m
20 + 4
230 V
(20) IEC 320 C13
(4) IEC 320 C19
IEC 320 C20
AP7553
Bandeau de prises basiques
0U, 32A 230 V, (20) C13 & (4) C19
Vertical
3,05 m
20 + 4
230 V
(20) IEC 320 C13
(4) IEC 320 C19
IEC 309 32A
2P+E
AP9565
Bandeau de prises basiques
1U, 16A, 208/230 V, (12) C13
Horizontal
ou Vertical
2,5 m
12
208 V, 230 V
(12) IEC 320 C13
IEC 320 C20
AP9568
Bandeau de prises basiques
0U, 10A 230 V, (15) C13
Vertical
1,98 m
15
230 V
(15) IEC 320 C13
IEC 320 C14
Pour plus d’informations, visitez la section
“Contrôleur d’alimentation réseau” de notre site web sur :
http://www.apc.com/products/category.cfm?id=6
