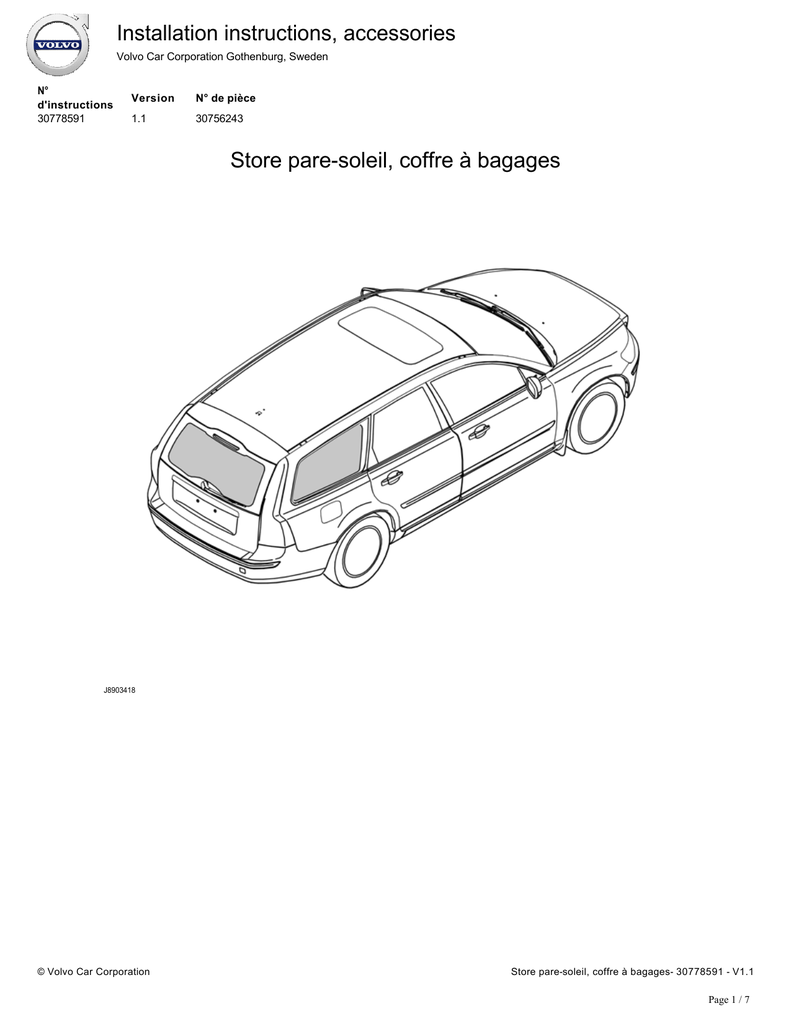

Store pare-soleil, coffre à bagages Store pare-soleil, coffre à

Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
N°
d'instructions
30778591
Version
N° de pièce
1.1
30756243
Store pare-soleil, coffre à bagages
J8903418
© Volvo Car Corporation
Store pare-soleil, coffre à bagages- 30778591 - V1.1
Page 1 / 7
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Équipement
A0000162
IMG-227486
© Volvo Car Corporation
Store pare-soleil, coffre à bagages- 30778591 - V1.1
Page 2 / 7
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
IMG-213320
© Volvo Car Corporation
Store pare-soleil, coffre à bagages- 30778591 - V1.1
Page 3 / 7
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
INTRODUCTION
Lire toute la notice avant de commencer l'installation.
Les notes et les textes de mise en garde sont là pour votre
sécurité et pour réduire le risque de détérioration lors de
l'installation.
Vérifier que tous les outils mentionnés dans la notice sont
disponibles avant de commencer l'installation.
Certaines étapes ne sont présentées qu'en images. Les étapes
plus complexes sont accompagnées d'un texte explicatif.
Si vous rencontrez des difficultés avec la notice ou
l'accessoire, contactez votre revendeur Volvo.
Pare-soleil, vitres latérales
Note !
Les pare-soleil se déplient d'eux-mêmes par la force de
ressort.
1
Sortez deux supports du kit et fixez-les entre le panneau et la
vitre latérale, de manière à ce qu'ils soient au centre des côtés
avant et arrière du panneau/de la vitre latérale.
IMG-227487
© Volvo Car Corporation
Store pare-soleil, coffre à bagages- 30778591 - V1.1
Page 4 / 7
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
2
Les pare-soleil de gauche et droite sont identiques.
Maintenez le pare-soleil contre la vitre latérale. Veillez à ce que
l'autocollant Volvo soit situé au bord supérieur à l'arrière de la
voiture.
Pressez les bords du pare-soleil contre la vitre latérale et fixez
les côtés avant et arrière aux deux supports.
IMG-230474
3
Répétez les étapes 1-2 pour l'autre vitre latérale.
Pare-soleil, lunette arrière
4
Pare-soleil, lunette arrière
Sortez trois supports du kit et fixez-les entre le panneau et la
lunette arrière à l'emplacement indiqué par les flèches.
IMG-227488
© Volvo Car Corporation
Store pare-soleil, coffre à bagages- 30778591 - V1.1
Page 5 / 7
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
5
Maintenez le pare-soleil contre la lunette arrière. Veillez à ce que
l'autocollant Volvo soit situé au bord supérieur.
Pressez les bords du pare-soleil contre la lunette arrière et fixez
les côtés supérieur et inférieur aux trois supports.
IMG-227489
Réenroulement du pare-soleil
6A
Réenroulement du pare-soleil
Illustration A
Saisissez deux coins diagonaux du pare-soleil et retournez-le
comme illustré. Repliez le store. Il faut très peu de force pour que
le pare-soleil se replie.
Illustration B
Illustration C
M8802970
© Volvo Car Corporation
Store pare-soleil, coffre à bagages- 30778591 - V1.1
Page 6 / 7
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
6B
M8802971
6C
M8802972
