INSTALLATION IRIDIUM DATA KIT SUR UN PC (doté d`un port Serie)

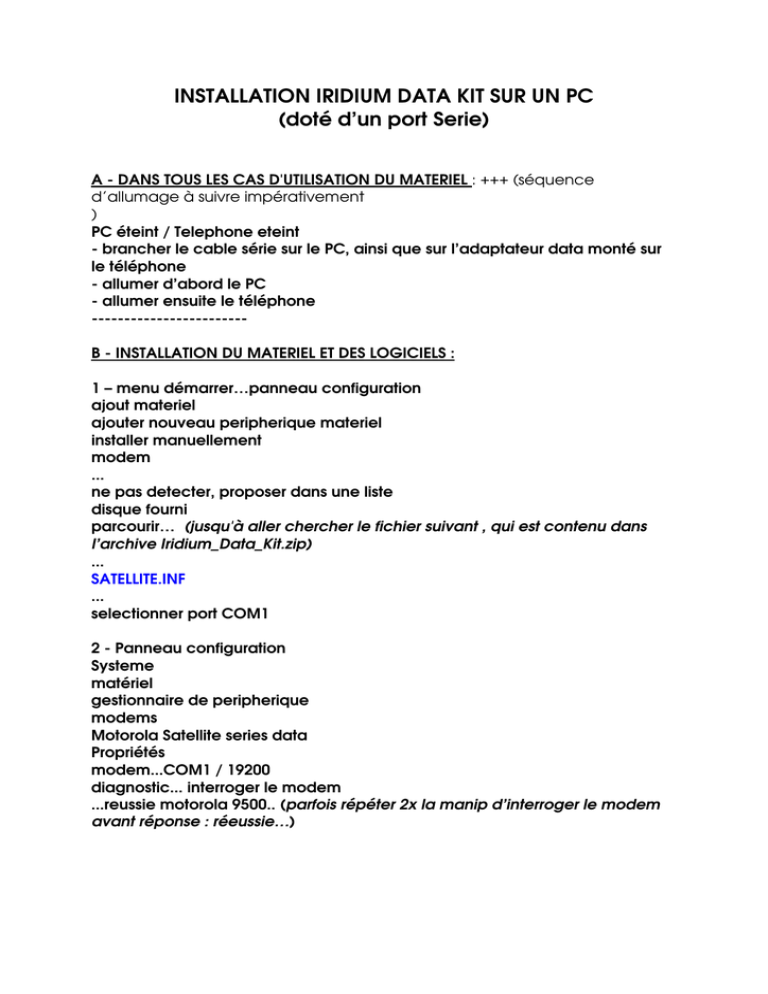

INSTALLATION IRIDIUM DATA KIT SUR UN PC
(doté d’un port Serie)
A - DANS TOUS LES CAS D'UTILISATION DU MATERIEL : +++ (séquence
d’allumage à suivre impérativement
)
PC éteint / Telephone eteint
- brancher le cable série sur le PC, ainsi que sur l’adaptateur data monté sur
le téléphone
- allumer d’abord le PC
- allumer ensuite le téléphone
-----------------------B - INSTALLATION DU MATERIEL ET DES LOGICIELS :
1 – menu démarrer…panneau configuration
ajout materiel
ajouter nouveau peripherique materiel
installer manuellement
modem
...
ne pas detecter, proposer dans une liste
disque fourni
parcourir… (jusqu'à aller chercher le fichier suivant , qui est contenu dans
l’archive Iridium_Data_Kit.zip)
...
SATELLITE.INF
...
selectionner port COM1
2 - Panneau configuration
Systeme
matériel
gestionnaire de peripherique
modems
Motorola Satellite series data
Propriétés
modem...COM1 / 19200
diagnostic... interroger le modem
...reussie motorola 9500.. (parfois répéter 2x la manip d’interroger le modem
avant réponse : réeussie…)
3 - installer IRIDIUM DIRECT INTERNET.EXE
selectionner le modem : Motorola Sattelite series data Modem
... Pousuivre l'installation du logiciel DIRECT INTERNET.EXE
C : UTILISATION INTERNET ET MAILS :
- A l'ouverture d'Internet Explorer ou d'Outlook Express, une fenetre de
connexion s'affiche avec connexion Direct Internet (connexion reseau /
Direct Internet 2.0… connexion – images ci-dessous)
- Ou bien :
Menu démarrer… connexions… Direct Internet 2.0… clic Dt créer
raccourci (sur le bureau)
Pour se connecter cliquer sur ce raccourci que l’on vient de créer
… puis « Numeroter » (ne rien changer dans les parametres de la
fenetre !)
Il s’affiche alors sur l’écran du téléphone : « appel data en cours »
__________________________________________________________
INSTALLATION IRIDIUM DATA KIT SUR UN PC USB
(avec un adaptateur serie-USB
USB to serial Adapter)
A – inserer l’adaptateur USB to serial dans le port USB du PC
… nouveau materiel détécté… indiquer l’emplacement du pilote dans le
dossier
U209-000-r / XP
L’adaptateur USB s’installe normalement
B – Verifier sur quel port com est installé l’adaptateur USB :
Menu… demarrer… Panneau configuration
Systeme
matériel
gestionnaire de peripherique
ports (com et LPT)
voir Tripp LITE USB to Serial (COM5)
bien noter ce n° de port com (ici com5)
-----------------------B - INSTALLATION DU MATERIEL ET DES LOGICIELS :
Brancher le cable data serie sur l’adaptateur Data+telephone allumé d’un
coté / sur la prise male de l’adaptateur USB to serial de l’autre coté
1 – menu démarrer…panneau configuration
ajout materiel
ajouter nouveau peripherique materiel
installer manuellement
modem
...
ne pas detecter, proposer dans une liste
disque fourni
parcourir… (jusqu'à aller chercher le fichier suivant , qui est contenu dans
l’archive Iridium_Data_Kit.zip)
...
SATELLITE.INF
...
selectionner port COM5 (le n° de port que l’on avait trouvé précédemment)
2 - Panneau configuration
Systeme
matériel
gestionnaire de peripherique
modems
Motorola Satellite series data
Propriétés
modem...COM5 / 19200
diagnostic... interroger le modem
...reussie motorola 9500.. (parfois répéter 2x la manip d’interroger le modem
avant réponse : réeussie…)
A noter : pendant l’interrogation du modem, la led clignotante sur
l’adaptateur USB-serial clignote, ce qui montre que la communication se fait
bien sur le port com5 du serial-USB adapter
On reprend ensuite au
3 - installer IRIDIUM DIRECT INTERNET.EXE…..
de la tete de chapitre précédente
INSTALLATION D’UN ADAPTATEUR PCMCIA / SERIAL
A – inserer l’adaptateur PCMCIA /serial dans le port PCMCIA du PC
… nouveau materiel détécté… indiquer l’emplacement du pilote dans le
dossier
Driver PCMCIA_SERIAL / WINXP
Les pilotes se trouvent a cet emplacement
L’adaptateur s’installe normalement
…continuer ensuite la procédure comme avec le kit data branché sur un port
serie
