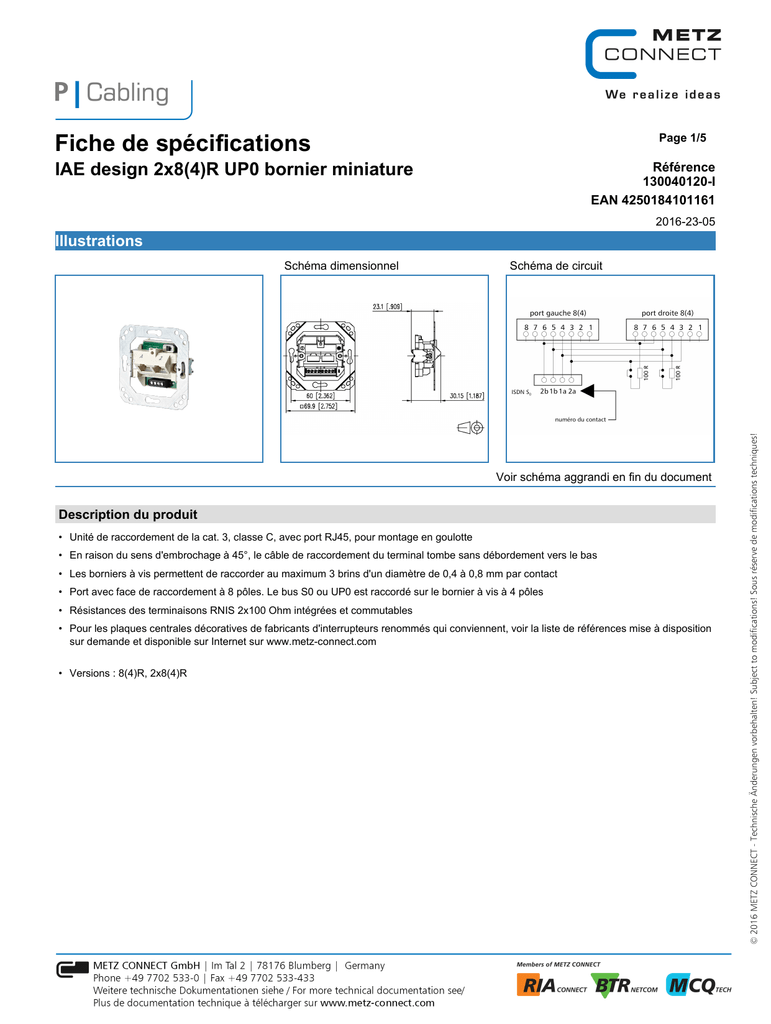

Data sheet 130040120-I

Transcription

Page 1/5
Fiche de spécifications
Référence
130040120-I
EAN 4250184101161
IAE design 2x8(4)R UP0 bornier miniature
2016-23-05
Illustrations
Schéma dimensionnel
Schéma de circuit
Voir schéma aggrandi en fin du document
Description du produit
• Unité de raccordement de la cat. 3, classe C, avec port RJ45, pour montage en goulotte
• En raison du sens d'embrochage à 45°, le câble de raccordement du terminal tombe sans débordement vers le bas
• Les borniers à vis permettent de raccorder au maximum 3 brins d'un diamètre de 0,4 à 0,8 mm par contact
• Port avec face de raccordement à 8 pôles. Le bus S0 ou UP0 est raccordé sur le bornier à vis à 4 pôles
• Résistances des terminaisons RNIS 2x100 Ohm intégrées et commutables
• Pour les plaques centrales décoratives de fabricants d'interrupteurs renommés qui conviennent, voir la liste de références mise à disposition
sur demande et disponible sur Internet sur www.metz-connect.com
• Versions : 8(4)R, 2x8(4)R
Page 2/5
Référence
130040120-I
EAN 4250184101161
2016-23-05
Caractéristiques
Données générales
Domaines d'application
Bureaux
Format
Prise
Type de montage
UP0
Blindage
non blindé
Technique de transmission
Cuivre
Dimensions
Dimension (l x L x H)
30,15 x 69,90 x 69,90 mm
Dimension (l x L x H)
1,187 x 2,752 x 2,75 in.
Propriétés de la technique de transmission
Catégorie (ISO)
3
Classe (ISO/IEC)
C
Catégorie (TIA)
3
Raccordements/interfaces
Connectique interface 1
bornier à vis
Connectique interface 2
RJ45-connecteur femelle
Nombre de ports interface 2
2
Nombre de ports équipés interface 2
2
Nombre de positions/contacts interface 1
4P/4C
Nombre de positions/contacts interface 2
2 x 8P/4C
Diamètre de brin (min. -max.)
Diamètre de brin (conducteur avec isolation)
0,40 - 0,80 mm
Diamètre de brin (conducteur avec isolation)
Sens d'enfichage du module
0,016 - 0,031 in.
incliné de 45° vers le bas
Propriétés électriques
Eléments de terminaison
2 x 100 Ohm
Matériaux et propiétés des matériaux
Matériau - Bornier, boîtier
Frianyl
Matériau - Surface du contact
Ni + Au (nickel + or)
Page 3/5
Référence
130040120-I
EAN 4250184101161
2016-23-05
Caractéristiques
Conditions d'environnement
Température (min. - max.)
Température - Stockage °C
-40 - 70 °C
Température - Stockage °F
-40 - 158 °F
Température - Service °C
-40 - 70 °C
Température - Service °F
-40 - 158 °F
Mesure électromagnétique
E1
Certifications
RoHS
conforme
Classifications
ETIM 5.0
EC001264
Spécifications d'emballage
Type d'emballage
10 pc(s) / carton
Unité d'emballage - poids (gramme)
482,00 g
Unité d'emballage - poids (livre)
1,06 lb
Dimension - Emballage (l x H x P)
195,00 x 170,00 x 68,00 mm
Dimension - Emballage (l x H x P)
7,677 x 6,693 x 2,677 in.
Page 4/5
Référence
130040120-I
EAN 4250184101161
2016-23-05
Accessoires
Référence
Désignation
130829-01-I
Cadre pour montage en saillie 85 x 85 mm - simple
130829-02-I
Cadre pour montage en saillie 85 x 85 mm - simple
1308895010-I
816718-0301-I
Montagehalter für Anschlussdosen
T-Nut-Befestigung - Einbau waagrecht
Hutschienenbefestigung - Einbau waagrecht
T-Nut-Befestigung - Einbau senkrecht
Plaque de recouvrement 80 x 80 mm blanc perlé, E-DAT design
816718-0302-I
Plaque de recouvrement 80 x 80 mm blanc pur, E-DAT design
130889FKH-I
Support de montage FR pour Kleinhuis
130889FNI-I
Support de montage FR pour Niedax
130889FTE-I
Support de montage FR pour Tehalit
130889ADTK-I
Support de montage ADTK pour OBO
130889ADTSA-I
Support de montage ADTSA pour OBO
1308895011-I
1308895020-I
1308895021-I
1308895040-I
1308895041-I
1308895220-I
1308895221-I
1308895510-I
1308895511-I
1308895520-I
1308895521-I
1308895540-I
1308895541-I
Page 5/5
Référence
130040120-I
EAN 4250184101161
2016-23-05
Illustrations
Schéma dimensionnel
Schéma de circuit
