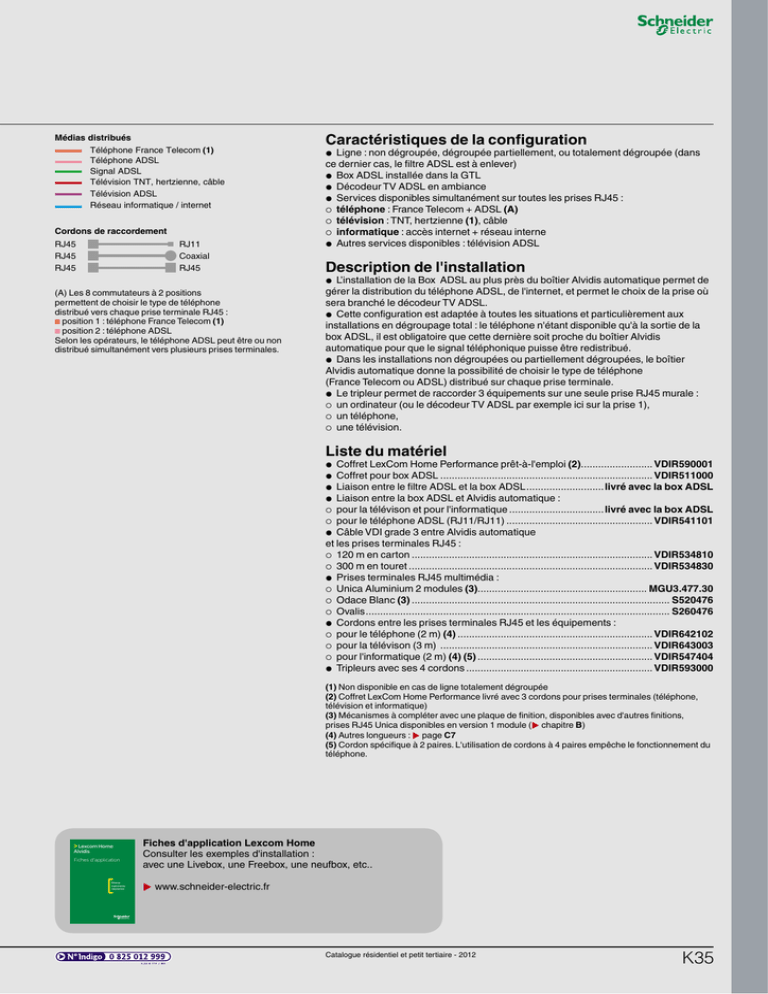

Caractéristiques de la configuration Description de l`installation Liste

Médias distribués
Téléphone France Telecom (1)
Téléphone ADSL
Signal ADSL
Télévision TNT, hertzienne, câble
Télévision ADSL
Réseau informatique / internet
Cordons de raccordement
RJ45
RJ45
RJ45
RJ11
Coaxial
RJ45
(A) Les 8 commutateurs à 2 positions
permettent de choisir le type de téléphone
distribué vers chaque prise terminale RJ45 :
b position 1 : téléphone France Telecom (1)
b position 2 : téléphone ADSL
Selon les opérateurs, le téléphone ADSL peut être ou non
distribué simultanément vers plusieurs prises terminales.
Caractéristiques de la configuration
@ Ligne : non dégroupée, dégroupée partiellement, ou totalement dégroupée (dans
ce dernier cas, le filtre ADSL est à enlever)
@ Box ADSL installée dans la GTL
@ Décodeur TV ADSL en ambiance
@ Services disponibles simultanément sur toutes les prises RJ45 :
_ téléphone : France Telecom + ADSL (A)
_ télévision : TNT, hertzienne (1), câble
_ informatique : accès internet + réseau interne
@ Autres services disponibles : télévision ADSL
Description de l'installation
@ L’installation de la Box ADSL au plus près du boîtier Alvidis automatique permet de
gérer la distribution du téléphone ADSL, de l'internet, et permet le choix de la prise où
sera branché le décodeur TV ADSL.
@ Cette configuration est adaptée à toutes les situations et particulièrement aux
installations en dégroupage total : le téléphone n'étant disponible qu'à la sortie de la
box ADSL, il est obligatoire que cette dernière soit proche du boîtier Alvidis
automatique pour que le signal téléphonique puisse être redistribué.
@ Dans les installations non dégroupées ou partiellement dégroupées, le boîtier
Alvidis automatique donne la possibilité de choisir le type de téléphone
(France Telecom ou ADSL) distribué sur chaque prise terminale.
@ Le tripleur permet de raccorder 3 équipements sur une seule prise RJ45 murale :
_ un ordinateur (ou le décodeur TV ADSL par exemple ici sur la prise 1),
_ un téléphone,
_ une télévision.
Liste du matériel
@ Coffret LexCom Home Performance prêt-à-l'emploi (2)......................... VDIR590001
@ Coffret pour box ADSL .......................................................................... VDIR511000
@ Liaison entre le filtre ADSL et la box ADSL ...........................livré avec la box ADSL
@ Liaison entre la box ADSL et Alvidis automatique :
_ pour la télévison et pour l'informatique .................................livré avec la box ADSL
_ pour le téléphone ADSL (RJ11/RJ11) ................................................... VDIR541101
@ Câble VDI grade 3 entre Alvidis automatique
et les prises terminales RJ45 :
_ 120 m en carton .................................................................................... VDIR534810
_ 300 m en touret ..................................................................................... VDIR534830
@ Prises terminales RJ45 multimédia :
_ Unica Aluminium 2 modules (3)........................................................... MGU3.477.30
_ Odace Blanc (3) .......................................................................................... S520476
_ Ovalis .......................................................................................................... S260476
@ Cordons entre les prises terminales RJ45 et les équipements :
_ pour le téléphone (2 m) (4) .................................................................... VDIR642102
_ pour la télévison (3 m) .......................................................................... VDIR643003
_ pour l'informatique (2 m) (4) (5) ............................................................. VDIR547404
@ Tripleurs avec ses 4 cordons ................................................................. VDIR593000
(1) Non disponible en cas de ligne totalement dégroupée
(2) Coffret LexCom Home Performance livré avec 3 cordons pour prises terminales (téléphone,
télévision et informatique)
(3) Mécanismes à compléter avec une plaque de finition, disponibles avec d'autres finitions,
prises RJ45 Unica disponibles en version 1 module (u chapitre B)
(4) Autres longueurs : u page C7
(5) Cordon spécifique à 2 paires. L'utilisation de cordons à 4 paires empêche le fonctionnement du
téléphone.
Lexcom Home
Alvidis
Fiches d'application
Réseau
multimédia
résidentiel
Fiches d'application Lexcom Home
Consulter les exemples d'installation :
avec une Livebox, une Freebox, une neufbox, etc..
u www.schneider-electric.fr
