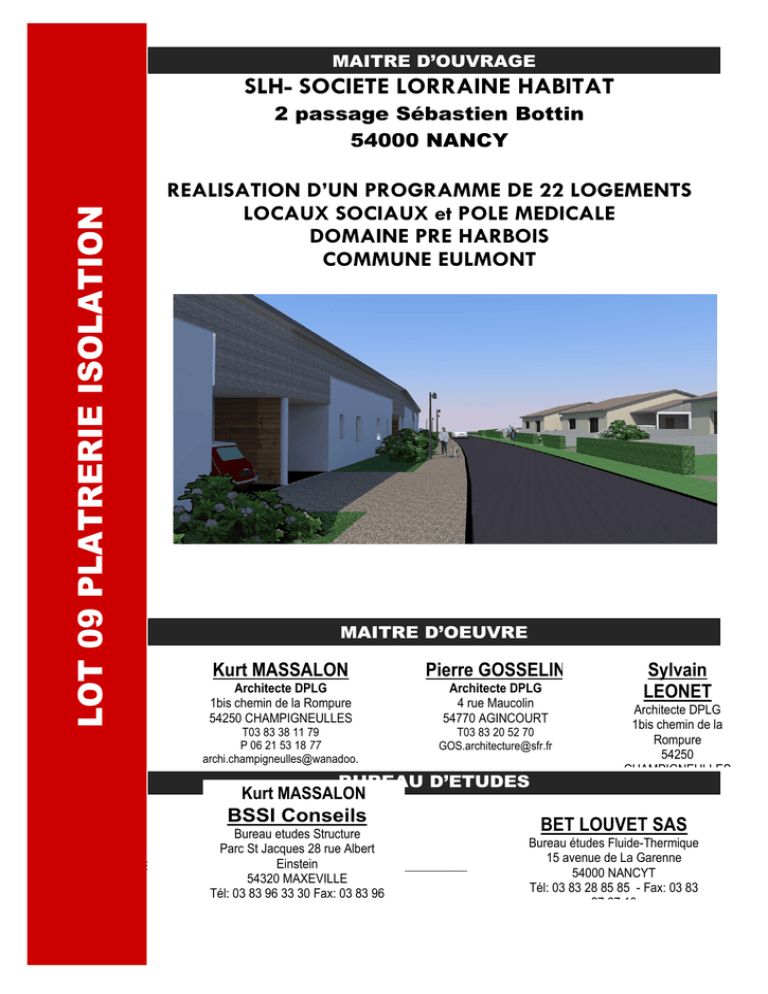

LOT 0 9 PLATRERIE ISOLA TION

Transcription

MAITRE D’OUVRAGE
SLH- SOCIETE LORRAINE HABITAT
LOT 09 PLATRERIE ISOLATION
2 passage Sébastien Bottin
54000 NANCY
REALISATION D’UN PROGRAMME DE 22 LOGEMENTS
LOCAUX SOCIAUX et POLE MEDICALE
DOMAINE PRE HARBOIS
COMMUNE EULMONT
MAITRE D’OEUVRE
Kurt MASSALON
Pierre GOSSELIN
Architecte DPLG
1bis chemin de la Rompure
54250 CHAMPIGNEULLES
Architecte DPLG
4 rue Maucolin
54770 AGINCOURT
T03 83 38 11 79
P 06 21 53 18 77
archi.champigneulles@wanadoo.
fr
T03 83 20 52 70
[email protected]
BUREAU D’ETUDES
Kurt MASSALON
BSSI
Conseils
Architecte DPLG
Sylvain
LEONET
Architecte DPLG
1bis chemin de la
Rompure
54250
CHAMPIGNEULLES
BET LOUVET SAS
Bureau etudes Structure
Bureau études Fluide-Thermique
Parc1bis
St Jacques
Albert
chemin de28
la rue
Rompure
15 avenue de La Garenne
Einstein
NOTE GENERALE _______________________________________________________________________________________
2
54000 NANCYT
54250
CHAMPIGNEULLES
54320
MAXEVILLE
Tél: 03 83 28 85 85 - Fax: 03 83
Tél: 03 83 96
33 30 Fax: 03 83 96
oo.fr
27 67 10
87 60
SOCIETE LORRAINE HABITAT
DOMAINE PRE HARBOIS - COMMUNE EULMONT
CHAPITRE 1 : GENERALITES____________________________________________________________________2
1.1
Objet du Présent document __________________________________________________________________ 2
1.2
Principaux documents techniques contractuels ___________________________________________________ 2
1.3
Documents de référence ______________________________________________________________________ 3
1.4
Consistance des travaux ____________________________________________________________________ 3
1.5
Organisation du chantier ____________________________________________________________________ 3
CHAPITRE 2 : PRESCRIPTIONS TECHNIQUES ________________________________________________________ 4
2.1
Matériaux ________________________________________________________________________________ 4
2.2
Mise en œuvre ____________________________________________________________________________ 4
CHAPITRE 3 : DESCRIPTION DES OUVRAGES ________________________________________________________ 6
3.1
INSTALLATIONS DE CHANTIER_______________________________________________________________ 6
3.2
DOUBLAGES _____________________________________________________________________________ 6
3.2.1
DOUBLAGE PLACOMUR PERIPHERIQUE __________________________________________________________ 6
3.2.2
DOUBLAGE PLACOMUR SEPARATION LOGEMENTS ________________________________________________ 6
3.2.3 BA 13 COLLE ____________________________________________________________________________________ 7
3.3
PLAFOND SUSPENDUS ______________________________________________________________________ 7
3.3.1
FAUX PLAFOND TOITURE TUILES ________________________________________________________________ 7
3.3.2
FAUX PLAFOND TOITURE TERRASSE ____________________________________________________________ 7
3.3.3
FAUX PLAFOND LOCAL TECHNIQUE _____________________________________________________________ 7
3.3.4
FAUX PLAFOND _______________________________________________________________________________ 8
3.4
TRAVAUX DE CLOISONNEMENT ______________________________________________________________ 8
3.4.1
CLOISON (72/48) en plaques de plâtre sur ossature métallique __________________________________________ 8
3.4.2
Cloisons séparatives d’appartements hautes performances acoustiques placostill SAa 120 _____________________ 8
3.5
GAINES TECHNIQUES ______________________________________________________________________ 9
3.5.1 Gaines techniques type Placostil Ep. 70mm – Rw=44dB __________________________________________________ 9
3.5.2 RACCORDS DE PLATRE __________________________________________________________________________ 9
3.5.3 DIVERS ________________________________________________________________________________________ 9
3.5.3.1
Garnissages ________________________________________________________________________________ 9
3.5.3.2
Bouches d’extraction__________________________________________________________________________ 9
3.6
FAUX PLAFONDS SUSPENDUS DEMONTABLES EN DALLES MINERALES ______________________________ 9
3.7
Habillage arrière cuvette wc _________________________________________________________________ 10
3.8
preparation et NETTOYAGE _________________________________________________________________ 10
CHAPITRE 4 - RELATIONS AVEC LES AUTRES CORPS D’ETAT
__________________________________________ 11
LOT N° 09 PLATRERIE-ISOLATION
18/12/2012
Page 1/12
NOTE GENERALE
L'entrepreneur du présent lot est tenu de prendre connaissance de l'ensemble des documents du présent dossier,
en particulier des prescriptions générales intéressant tous les corps d'état.
Les bâtiments pole médicale et locaux sociaux s’inscrivent dans la règlementation RT 2012 pour les ERP et
bâtiments tertiaire. Les logements seront de type BBC.
CHAPITRE 1 : GENERALITES
1.1
OBJET DU PRESENT DOCUMENT
II a pour but de définir les travaux du lot N° 09 PLATRERIE, ISOLATION, FAUX PLAFONDS pour la realisation
d’un programme de 22 logements ,d’un pôle médicale ( les locaux sociaux ne font pas partie du lot) pour le compte
de la SOCIETE LORRAINE HABITAT
1.2
PRINCIPAUX DOCUMENTS TECHNIQUES CONTRACTUELS
Les travaux sont soumis aux prescriptions de l'ensemble des textes officiels français, règlements et normes relatifs
aux ouvrages considérés. Ces textes comprennent notamment sans que la liste ci-dessous soit limitatives:
Réglementation concernant:
Les E.R.P. établissements de type W ( bureaux pole medicale) Règlement de sécurité) Les lieux de travail
(Code du travail).
REEF pour les parties législation et sciences du bâtiment, notamment:

DTU 58 Plafonds suspendus

DTU 25.1Enduits intérieurs en plâtre

25.41 Ouvrages en plaques de parement en plâtre (plaques à faces cartonnée

25.42 Ouvrages de doublage et habillage en plaque de parement plâtre isolant

Avis Techniques édités par le CSTB notamment :

Condition générales d'emploi et mise en œuvre des complexes et sandwiches d'isolation intérieure plaque
de plâtre isolant (Cahiers du CSTB 1637 et additifs, et 2220);

Avis Technique concernant la mise en oeuvre des plafonds suspendus en plaque de plâtre sur ossature
métallique.

Normes Françaises éditées par l'Afnor, notamment:

Les normes appartenant aux familles NF A 34, NF A 36; les NF B 12_300 et NF B 12.301 NF B 12.302 et
NFB 12 303; NF B 12.402; NF B 20 001; NF B 52.001; NF P 01.101 NF P 72.301, NF P 72.302, NF A
91-102 - A 91-121 et A 91-131

Règles de calcul D.T.U.

Règles Th K et Th G1, notamment arêté du 13 avril 1988
Seuls sont applicables les textes dont l'homologation est la plus récente à !a date de remise des
offres
- DTU 25.221 : Plafonds constitués par un enduit armé en plâtre ;
- DTU 25.222 : Plafonds fixés - Plaques de plâtre à enduire ;
18/12/2012
Page 2/12
- DTU 25.231 : Plafonds suspendus en éléments de terre cuite;
- DTU 25.232 : Plafonds suspendus - Plaques de plâtre à enduire ;
- DTU 25.31 : Ouvrages verticaux en plâtrerie ne nécessitant pas l'application d'un enduit au plâtre ;
- DTU 25.51 : Plafonds en staff.
Ainsi que toutes les normes françaises énumérées aux annexes " Textes normatifs " de certains DTU
cités ci-avant, ou dans les CCS des DTU.
Guide du CSTB
Guide de l'isolation par l'intérieur des bâtiments d'habitation du point de vue des risques en cas d'incendie
: Fascicules 1624, 2118, 2469 et erratum novembre 1992.
Au sujet des DTU / CCTG et normes, le cas échéant visés ci-dessus, il est ici bien précisé qu'en cas de
discordance entre les spécifications, prescriptions et descriptions ci-après du présent document, et celles
des DTU / CCTG et normes, l'ordre de préséance sera celui énoncé aux " Clauses communes ".
1.3
1.4
DOCUMENTS DE REFERENCE
Les plans du maître d'œuvre; plans de la série.
CONSISTANCE DES TRAVAUX
Les travaux visés par le présent document portent sur la fourniture et pose des ouvrages suivants:
- Doublages par complexe collé
- Plaques de plâtre collé
- Cloisonnement Placostil
- Faux plafonds minéral à performances acoustiques de chez Armstrong ou similaire.
- Nettoyage des locaux après exécution, comprenant l'enlèvement de toutes projections sur les verticales,
plafonds et sols
- Benne pour le stockage spécifique des chutes et déchets spécifiques du lot, enlèvement des gravois
parois
L'entreprise est invitée à se reporter, chaque fois qu'ils existent, aux Cahiers des Clauses Spéciales des DTU
auxquels les travaux sont soumis; ainsi il sera prévu :
* L'établissement, en conformité avec les pièces du marché, des dessins nécessaires à l'exécution et à la pose
des ouvrages.
* Le relevé des côtes permettant de définir les calpinages sans ambiguïté et avec précision.
* La production des documents justifiant certaines caractéristiques d'ouvrages ou éléments d'ouvrages du point
de vue mécanique, étanchéité à l'air, réaction ou résistance au feu ou autres.
1.5
ORGANISATION DU CHANTIER
L'ensemble des installations et le déroulement des travaux seront exécutés en stricte conformité avec les textes en
vigueur au moment de leur exécution, et en particulier:
-Circulaire du 26102184 concernant les bruits de chantier.
-Décret du 8 janvier 65 modifié 6 mai 95 concernant l'hygiène et la sécurité et aux prescriptions éventuelles ciaprès.
Sauf prescriptions particulières, !es prix de l'ensemble de ces sujétions sont réputés intégrés dans le prix général
et forfaitaire. Aucun supplément ne sera accordé en cas de mise aux normes réglementaires des dispositifs de
Sécurité et de Protection de la santé demandé.
SECURITE :
18/12/2012
Page 3/12
Chaque entreprise est tenue de présenter avant toute exécution un Plan Particulier de Sécurité et de Protection de
la Santé (PPSPS) conformément aux dispositions précisées dans le Plan Général de Coordination {Décret 94 1159
du 26112194}.
A ce titre, le PPSPS devra présenter les conditions du contrôle de l'application des mesures. Ce contrôle est
assimilable à celui d'une démarche " qualité". La réflexion sur les risques engendrés par l'activité de l'entreprise sur
ses propres salariés devra être élargie aux mesures prises pour prévenir les risques générés:
Par le chantier et son environnement
Par les autres entreprises
Par l'activité de l'entreprise sur les salariés des autres intervenants.
En outre l'entreprise s'assurera de l'adéquation de son lot en regard des règles de sécurité fixées à l'article R 235.3
du code du travail.
Les moyens de sécurité contre les chutes de hauteur seront mis en oeuvre chaque fois que nécessaire. Il sera
utilisé prioritairement de moyens collectifs.
Ce n'est qu'en cas d'impossibilité d'utilisation de ces types de moyens de sécurité qu'il convient de recourir aux
protections individuelles.
CHAPITRE 2 : PRESCRIPTIONS TECHNIQUES
2.1
MATERIAUX
Les matériaux employés seront neufs et il ne sera pas toléré de panachage de produits de marques
différentes pour une même prestation.
- Plaques de parement en plâtre, conformes à la NF P 72.302 à haute résistance à l'humidité ou
standard. Plaque de plâtre de 13 mm avec suivi de marquage du CSTB sauf prescriptions contraires ciaprès.
- Ossatures métalliques en acier galvanisé, épaisseur , répondant aux spécifications du fabricant compte
tenu du support, de la surcharge d'isolation, de !a résistance au feu demandée.
- Matériau de liaison (joints et raccords) choisis conformément aux prescriptions du fabricant et le cas
échéant de l'Avis Technique sanctionnant l'aptitude à l'emploi.
- Garnitures d'angles à résistance mécanique renforcées
- Isolant en laine minérale (NF B 20.001), laine de roche (plafonds), classe RA 2 (25 à 35 KG/m3) revêtu
d'un pare-vapeur aluminium, non hydrophile, perméance P1 à P3, ISOLE >1, réaction au feu M0.
- Isolant minéral en panneaux de laine, (doublage) classe VAS, non hydrophile, revêtu d'un pare vapeur,
réaction au feu MO ou M1, Aptitude ISOLE=14221 ou 3.
- Isolant minéral en panneaux nus de laine de verre (cloison), classe VB 2, réaction au feu MO.
- Enduits en plâtre fin lissé en deux couches conformes à la NF B 12.301 pour les plafonds et TDH NF B
12.303 pour tes murs ou enduits plâtre projeté (épaisseur théorique 10 mm).
- Complexe plaque de plâtre isolant type Xtherm Ultra32 ERP
2.2
MISE EN ŒUVRE
La mise en œuvre des matériaux sera réalisée selon les prescriptions des Avis Techniques du CSTB et
du fabricant, ainsi que celles des DTU précités. Dans le cas ou il est demandé un classement en
résistance au feu, l'entrepreneur se conformera strictement aux dispositions techniques de l’Avis
demandé par le fabricant.
18/12/2012
Page 4/12
Il est notamment rappelé que:







18/12/2012
Dans le cas d'une mise en oeuvre avant exécution de chape les plaques de plâtre et les
parements des complexes "plaque de plâtre-isolant" doivent être protégés contre l'humidité cf
relevé d'étanchéité ci-dessous) et les sollicitations mécaniques.
-Dans les pièces humides, les plaques de plâtre comme les parements plâtre seront protégés
par un relevé d'étanchéité. Celui-ci sera réalisé de préférence par un film polyéthylène 100 N
avec une hauteur d'au moins 2 cm au-dessus du sol fini.
Dans le cas de complexes"plaque de plâtre-isolant" superposés, une fixation mécanique de
sécurité par tasseau horizontal sera réalisée à chaque jonction et les plaques de plâtre seront
chanfreinées pour la réalisations des joints.
Les plaques de plâtre fixées sur ossature doivent être butées en tête de façon à réserve r en
pied un espace d'environ 1 cm.
Dans tous les cas, les joints entre panneaux seront repassés jusqu'à l'obtention d'un fond lisse
et sans aucun relief.
La protection des angles saillants des enduits en plâtre et en carreaux de plâtre sera assurée
par des cornières métalliques ou plastiques jusqu'à 2 mètre du sol minimum.
-Le nettoyage des locaux sera réalisé au fur et à mesure de l'avancement des travaux.
Page 5/12
CHAPITRE 3 : DESCRIPTION DES OUVRAGES
3.1
INSTALLATIONS DE CHANTIER
L'entrepreneur titulaire du présent lot aura la charge de la commande et la location d'une benne pour le stockage et l'évacuation autant
que de besoin de ses chutes et déchets spécifiques, plâtres et isolants divers. Ces déchets seront traités en dehors des inst allations
communes du chantier.
Tous les frais d'enlèvement vers et sur une décharge agrée à la charge de l'entrepreneur.
Concerne : Une benne dédiée à l’entreprise
3.2
3.2.1
-
DOUBLAGES
DOUBLAGE PLACOMUR PERIPHERIQUE
Le doublage isolant des murs périphérique sera réalisé par collage de complexe isolant associant une
plaque de plâtre et un isolant type polystyrène argenté ou graphite.
Caractéristiques minimales :
Complexe d'isolation thermique, constitué d'un isolant type Xtherm Ultra32 d'épaisseur 140+10 (150)mm selon
prescriptions complémentaires collé en usine sur une plaque de plâtre cartonnée de 13mm
Calfeutrement en partie basse par laine minérale ou mousse polyuréthane, jonction étanche en partie haute
traitement des pieds de doublage dans les pièces humides par équerre plastique relevé de 2 cm au dessus du
soi fini.
Fixation par collage directe sur la maçonnerie au moyen de plots de mortier adhésif selon prescriptions strictes
du fabricant.
Compris qualité hydrofuge pour les pièces humides
Toutes sujétions d'habillage et traitement des retours d'angles
Les joints et raccords d'angles seront traités suivant la technique (bande+enduit) selon les prescriptions strictes
du fabricant. Les bandes à joints seront en voile de verre imprégné et adhésif.
-Renforts pour accessoires et appareils sanitaires; travaux à exécuter en relation avec les lots
concernés.
Concerne : ensemble des murs extérieur, , parement M1, R= 4.70 m2.KIW
Up = 0,18 W/m²°C
3.2.2
DOUBLAGE PLACOMUR SEPARATION LOGEMENTS
Le doublage isolant des murs de l'enceinte sera réalisé par collage de complexe isolant associant une
plaque de plâtre et un isolant type polystyrène argenté ou graphite.
- Complexe d'isolation thermique, constitué d'un isolant type Xtherm Ultra32 d'épaisseur 40+10 (50) mm
selon prescriptions complémentaires collé en usine sur une plaque de plâtre cartonnée de 13mm
- Calfeutrement en partie basse par laine minérale ou mousse polyuréthane, jonction étanche en partie
haute
- Compris qualité hydrofuge pour les pièces humides.
- traitement des pieds de doublage dans les pièces humides par équerre plastique relevé de 2 cm audessus du soi fini.
- Fixation par collage directe sur la maçonnerie au moyen de plots de mortier adhésif selon prescriptions
strictes du fabricant.
- Toutes sujétions d'habillage et traitement des retours d'angles
18/12/2012
Page 6/12
-
Les joints et raccords d'angles seront traités suivant la technique (bande+enduit) selon les prescriptions
strictes du fabricant. Les bandes à joints seront en voile de verre imprégné et adhésif.
- Renforts pour accessoires et appareils sanitaires; travaux à exécuter en relation avec les lots
concernés
Concerne : séparation des doubles murs entre logements
3.2.3
BA 13 COLLE
Doublages sur murs, poteaux et divers raccord par un parement en plaques de plâtre BA13 collé avec bandes de
renfort dans les angles, et toutes sujétions pour traitements des joints par un enduit spécial suivant préconisation
du fabricant (3 passes d’enduit), traitement de tous les ébrasements et une finition parfaite de l’ouvrage, compris
qualité hydrofuge pour les pièces humides.
Concerne : Ensemble des murs non isolés
3.3
PLAFOND SUSPENDUS
3.3.1 FAUX PLAFOND TOITURE TUILES
Faux plafonds en plaques de plâtre sur ossature métallique horizontale et sous rampants
Exécution d’un faux plafond parties droites et sous rampant, comprenant ossature
galvanisée fixée sur ossature bois ou métallique par suspentes adaptées y compris ossature primaire si
nécessaire, isolation thermo-acoustique en laine de roche de 300 mm(RD en m²K / W 9.00), fermeture par
plaques de BA 13 vissées et traitement des joints suivant procédé préconisé par le fabricant pour une parfaite
finition de l’ouvrage et dans le respect des normes DTU.
Up = 0,11 W/m²°C
Concerne : Ensemble des plafonds logements.T3 et T4
3.3.2
FAUX PLAFOND TOITURE TERRASSE
Faux plafonds en plaques de plâtre sur ossature métallique horizontale
Exécution d’un faux plafond parties droites, comprenant ossature galvanisée fixée sur ossature bois ou métallique
par suspentes adaptées y compris ossature primaire si nécessaire, isolation thermo-acoustique en laine de roche
de 300 mm(RD en m²K / W 6.66), fermeture par plaques de BA 13 vissées et traitement des joints suivant procédé
préconisé par le fabricant pour une parfaite finition de l’ouvrage et dans le respect des normes
( Risolant = 6,66m²°C/W)Up = 0,14 W/m²°C
Concerne : Ensemble des plafonds logements.T3
3.3.3
FAUX PLAFOND LOCAL TECHNIQUE
Faux plafonds en plaques de plâtre sur ossature métallique horizontale et sous rampants
par suspentes adaptées y compris ossature primaire si nécessaire, isolation thermo-acoustique en laine de roche
de 300 mm(RD en m²K / W 6.66), fermeture par 2 plaques de BA 13 vissées ( CF1h) et traitement des joints
suivant procédé préconisé par le fabricant pour une parfaite finition de l’ouvrage et dans le respect des normes
DTU.
Concerne : Plafond mini chaufferie Pole médicale
18/12/2012
Page 7/12
3.3.4
FAUX PLAFOND
Faux plafonds en plaques de plâtre sur ossature métallique horizontale
par suspentes adaptées y compris ossature primaire si nécessaire, fermeture par plaques de BA 13 vissées et
traitement des joints suivant procédé préconisé par le fabricant pour une parfaite finition de l’ouvrage et dans le
respect des normes DTU.
Concerne : plafonds logements.T4
3.4
3.4.1
TRAVAUX DE CLOISONNEMENT
CLOISON (72/48) EN PLAQUES DE PLATRE SUR OSSATURE METALLIQUE
Les cloisons non porteuses de 72 mm seront réalisées en assemblage de plaques de plâtre vissées sur une
ossature métallique type 72/48 de PLACOPLATRE avec un matelas de laine de verre (R= 38 dB (a) et Ru= 1,21
m2 °CIV1t).
- Parements réalisés par une plaque de plâtre de 12,5 mm type BA 13 de PLACOPLATRE classement M1
- Dans les pièces humides, le BA 13 standard sera remplacé par une plaque à haute résistance à l'humidité type
Placomarine PPM BA 13 de PLACOPLATRE.
- Ossature métallique (rails et montants) en acier galvanisé de 6/10 ème de 48 mm avec un entre-axes maximum
de 0,60 mètre.
- Matelas isolant en laine de verre de 45 mm d'épaisseur (Classement VB 2 ), type Panneau Acoustique roulé
pour cloison de ISOVER (panneau nu roulé renforcé sur une face par un voile de verre: PAR).
- Autres fournitures comme vis, enduits, colle, selon prescriptions strictes du fabricant_ Les bandes à joints
seront en voile de verre imprégné et adhésif.
- Renforts pour les appareils sanitaires et accessoires, lavabos, réservoirs, tablettes, appareils de chauffage;
travaux à exécuter en relation avec les lots concernés.
- Montants renforcés pour portes pleines, type STIL MF/48 de 15110ème d'épaisseur de PLACOPLATRE
- Mise en œuvre de renfort dans les cloisons pour la pose des appareils et accessoires sanitaires
Concerne : cloison de distribution courante cote 7 cm sur les plans : logements et pole médicale
3.4.2 CLOISONS SEPARATIVES D’APPARTEMENTS HAUTES PERFORMANCES ACOUSTIQUES PLACOSTILL
SAA 120
Fourniture et pose de cloisons de séparations SAA 120
Les cloisons séparatives Placostil® SAA 120 de Placoplatre® seront constituées de la façon suivante :
 une ossature périphérique réalisée en rails Stil® R 70 mm. L'étanchéité à l'air entre le rail bas et le sol
sera assurée par interposition d'un ruban mousse à cellules fermées (ruban résilient Placoplatre®).
 Dans les pièces humides, le BA 13 standard sera remplacé par une plaque à haute résistance à l'humidité
type Placomarine PPM BA 13 de PLACOPLATRE.
 Les montants intermédiaires Stil® M 48 seront, disposés tous les 0,60 alternés d’un parement à l’autre.
 laine minérale PAR de la société ISOVER
 deux plaques Placoplatre® BA 13, vissées à joints croisés sur les montants, constituant chaque
parement.
18/12/2012
Page 8/12
L'étanchéité au sol sera assurée par un joint au mastic acrylique sous la dernière plaque de chaque parement. Les
joints seront traités selon la technique et avec les produits Placoplatre®. La mise en œuvre sera conforme à l’Avis
Technique 9/08-870 et aux recommandations de la société Placoplatre.
Localisation : Logements T2 – T3– Pole médicale : cloison de séparation coté 12 cm CF1h
Réalisation du coupe-feu de la mini chaufferie du pole médicale
3.5
3.5.1
GAINES TECHNIQUES
GAINES TECHNIQUES TYPE PLACOSTIL EP. 70MM – RW=44DB
Les gaines techniques seront réalisées avec le système Placostil de chez PLACOPLATRE ou similaire.
Les parements seront constitués de plaque Placoplâtre standard.
L'isolation acoustique sera améliorée par la mise en place de panneaux semi-rigides de fibre minérale d'épaisseur
45 mm disposés entre les montants.
Les joints seront traités suivant la technique et avec les produits du fabricant (bande + enduit).
La mise en œuvre sera conforme au DTU 25.41 et aux recommandations du fabricant.
Pose de la trappe d'accès fourniture à la charge du lot menuiserie
Localisation : gaine technique pour électricité ,plomberie , ventilation
3.5.2
RACCORDS DE PLATRE
Raccords divers après passage de tous les autres corps d'état.
Localisation : ensemble logements et pole médicale
3.5.3 DIVERS
3.5.3.1
GARNISSAGES
L'entrepreneur devra tous les garnissages de plinthes, des menuiseries intérieures et extérieures, tous raccords
nécessaires après passage des autres corps d'état.
L'entrepreneur devra la travée d'implantation des cloisons avant pose des bâtis, des huisseries et trappes de visite
ainsi que la pose de ceux-ci.
Il devra également l'encastrement des fourreaux de l'électricien.
Les chants de doublage et de cloisons isolées seront traités selon les prescriptions du fabricant.
3.5.3.2
BOUCHES D’EXTRACTION
Les percements de trous pour les bouches d'extraction et d'entrées d'air seront exécutés suivant les indications du
chauffagiste qui en assurera la pose.
ensemble logements et pole médicale
3.6
FAUX PLAFONDS SUSPENDUS DEMONTABLES EN DALLES MINERALES
Travaux préparatoires :
Faux plafonds en dalles minérales :
Ossature :
Une ossature composée de profilés en T en acier galvanisé laqué avec semelle apparente de 24 mm.
Les profils primaires ou porteurs seront fixés à l’aide de suspentes de hauteur variables et de cornières
périphériques de nature identique au profil en T.
Fixations adaptées aux différents supports (planchers béton existant).
18/12/2012
Page 9/12
Compris coupes, ajustages, ressorts de pression, ... et tou tes sujétions d’adaptation.
Mise en œuvre de compléments d'ossature au droit des luminaires, bouches de ventilation, poteaux, …
Coloris : blanche.
Largeur : 24 mm - Apparente.
Dalle :
Dalles rigides autoportantes en laine de roche à bords droits, démontables individuellement.
Revêtu d’un voile décoratif de couleur sur la face apparente et renforcé par un voile de verre naturel sur la contre
face.
Dimensions : 600 x 600 x 25 mm d’épaisseur.
Coloris : blanc.
Caractéristiques techniques :
Absorption acoustique : aW = 0.90.
Réaction au feu : A2S1d0 - M0.
Stabilité en milieu humide : 100 %.
Entretien : Plafond lavable avec un chiffon.
Le classement hygiène doit satisfaire aux normes hygiènes en vigueur dans ce type d’établissement.
Marque proposée : EUROCOUSTIC ou techniquement et esthétiquement équivalent.
Type : Tonga.
Prévoir la réalisation d’un joint acrylique périphérique entre le plafond et mur.
La pose horizontale sera exécutée suivant le plan de calepinage accepté par le Maître d'Œuvre, et conformément
aux prescriptions du fabricant, y compris toutes coupes et découpes pour les autres corps d'état.
Dans le cas de plénum importants, prévoir une ossature primaire.
Plénum minimum suivant plans exécution et synthèse des corps d’état techniques.
Coordination obligatoire avec les corps d’états Fluides, notamment pour l'implantation des luminaires encastrés
dans le faux plafond.
L'entreprise fournira les PV d'essai en cours de validité, correspondants aux classements de résistance acoustique
demandés.
L’entrepreneur remettra au Maître d’Ouvrage à la fin de son chantier un supplément de dalles équivalent à 5.00 m².
L’entreprise devra le suivi des plafonds en fin de chantier, remplacement des éléments détériorés et nettoyage.
LOCALISATION : Plafond pole médicale et plafonds T3( hall)
3.7
HABILLAGE ARRIERE CUVETTE WC
• Réalisation d'un habillage en 2 plaques de plâtre qualité hydrofuge type "placomarine", compris
bande d'étanchéité en pied de cloison + sous couche "placotanche" sur l'ensemble de l'ouvrage, sur ossature "styl",
pour constitution de l'habillage du cadre bati-support de la cuvette suspendue.
3.8
PREPARATION ET NETTOYAGE
L’entrepreneur devra après pose des cloisons mais avant les enduits, la pose d’un film de protection solide et
étanche au sol avec fixation par scotch.
L’entrepreneur devra après travaux le nettoyage des sols à savoir :
L’enlèvement du film polyane
Oter les surplus de colles ou enduit qui auraient collé sur le sol et retrouve une surface plane.
Oter les plaques restantes sur le chantier…
Le maître d’œuvre pourra à tout moment décider de reprendre le nettoyage du présent lot avant le passage du lot
peinture, si cela semble nécessaire et sans plue value par rapport au forfait de base.
Concerne : Ensemble des sols
18/12/2012
Page 10/12
CHAPITRE 4 - RELATIONS AVEC LES AUTRES CORPS D’ETAT
L’entrepreneur de la présente spécialité est tenu de se mettre en rapport en temps voulu avec tous les entrepreneurs
des autres corps d’état dont les ouvrages sont directement ou indirectement liés au sien, et plus particulièrement
avec:
- le lot Menuiseries Intérieures pour la pose et l’implantation des huisseries,
- le lot Électricité pour les différents encastrements.
- Le lot plomberie pour les réservations appareil sanitaires et passage de alimentation et évacuation dans doublage
- le lot Peinture, pour réception des supports.
La présente liste n’étant pas limitative.
Fait à
le
L’entrepreneur
(« lu et approuvé »)
18/12/2012
Page 11/12

LOT 0 9 PLATRERIE ISOLA TION

Transcription

Documents pareils

FT_tous usages_A4.indd

Règles d`attribution

DTU 52.1 - capeb 47

ARMOR INVEST IMMO - 02 96 83 32 45: MAISON OSSATURE BOIS

FINITION - Toupret.com

POLE SERVICES et DISPOSITIF d`ACCOMPAGNEMENT

logement logement

HAUTES - Toupret.com

planigros
