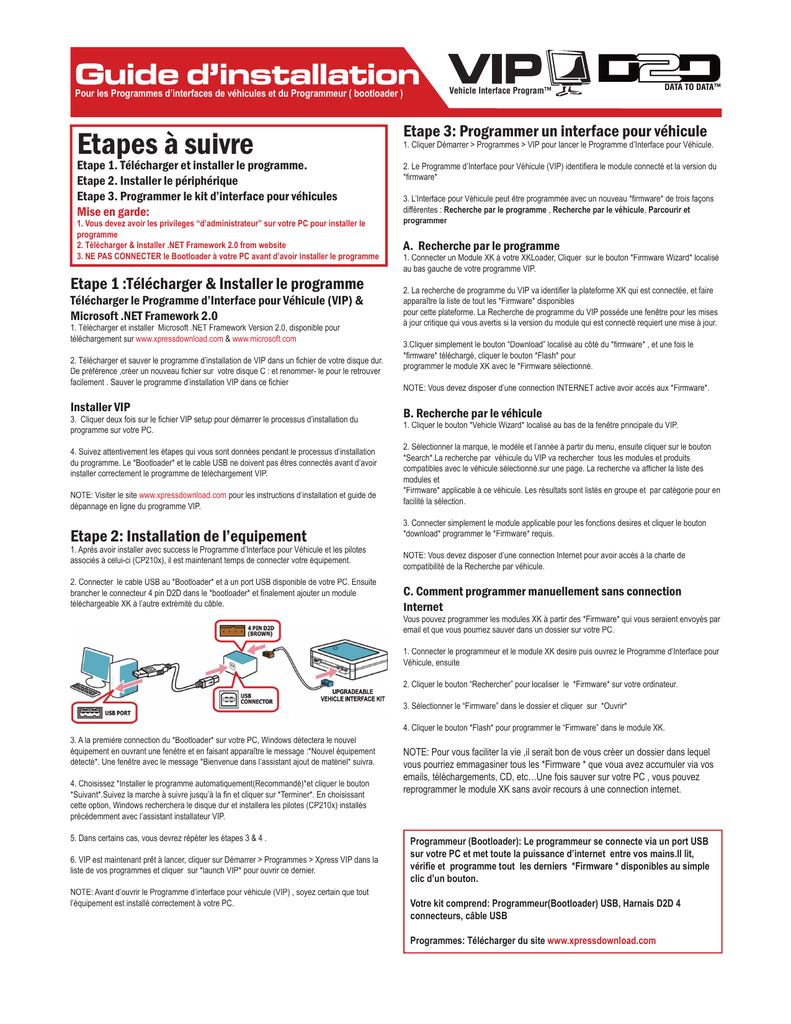

Etapes à suivre Guide d`installation

Guide d’installation
Pour les Programmes d’interfaces de véhicules et du Programmeur ( bootloader )
Etapes à suivre
Etape 1. Télécharger et installer le programme.
Etape 2. Installer le périphérique
Etape 3. Programmer le kit d’interface pour véhicules
Mise en garde:
1. Vous devez avoir les privileges “d’administrateur” sur votre PC pour installer le
programme
2. Télécharger & Installer .NET Framework 2.0 from website
3. NE PAS CONNECTER le Bootloader à votre PC avant d’avoir installer le programme
Etape 1 :Télécharger & Installer le programme
Télécharger le Programme d’Interface pour Véhicule (VIP) &
Microsoft .NET Framework 2.0
1. Télécharger et installer Microsoft .NET Framework Version 2.0, disponible pour
téléchargement sur www.xpressdownload.com & www.microsoft.com
2. Télécharger et sauver le programme d’installation de VIP dans un fichier de votre disque dur.
De préférence ,créer un nouveau fichier sur votre disque C : et renommer- le pour le retrouver
facilement . Sauver le programme d’installation VIP dans ce fichier
Installer VIP
3. Cliquer deux fois sur le fichier VIP setup pour démarrer le processus d’installation du
programme sur votre PC.
4. Suivez attentivement les étapes qui vous sont données pendant le processus d’installation
du programme. Le *Bootloader* et le cable USB ne doivent pas êtres connectés avant d’avoir
installer correctement le programme de téléchargement VIP.
NOTE: Visiter le site www.xpressdownload.com pour les instructions d’installation et guide de
dépannage en ligne du programme VIP.
Etape 2: Installation de l’equipement
1. Après avoir installer avec success le Programme d’Interface pour Véhicule et les pilotes
associés à celui-ci (CP210x), il est maintenant temps de connecter votre équipement.
2. Connecter le cable USB au *Bootloader* et à un port USB disponible de votre PC. Ensuite
brancher le connecteur 4 pin D2D dans le *bootloader* et finalement ajouter un module
téléchargeable XK à l’autre extrémité du câble.
��������������������������
�������������
Etape 3: Programmer un interface pour véhicule
1. Cliquer Démarrer > Programmes > VIP pour lancer le Programme d’Interface pour Véhicule.
2. Le Programme d’Interface pour Véhicule (VIP) identifiera le module connecté et la version du
*firmware*
3. L’Interface pour Véhicule peut être programmée avec un nouveau *firmware* de trois façons
différentes : Recherche par le programme , Recherche par le véhicule, Parcourir et
programmer
A. Recherche par le programme
1. Connecter un Module XK à votre XKLoader, Cliquer sur le bouton *Firmware Wizard* localisé
au bas gauche de votre programme VIP.
2. La recherche de programme du VIP va identifier la plateforme XK qui est connectée, et faire
apparaître la liste de tout les *Firmware* disponibles
pour cette plateforme. La Recherche de programme du VIP possède une fenêtre pour les mises
à jour critique qui vous avertis si la version du module qui est connecté requiert une mise à jour.
3.Cliquer simplement le bouton “Download” localisé au côté du *firmware* , et une fois le
*firmware* téléchargé, cliquer le bouton *Flash* pour
programmer le module XK avec le *Firmware sélectionné.
NOTE: Vous devez disposer d’une connection INTERNET active avoir accès aux *Firmware*.
B. Recherche par le véhicule
1. Cliquer le bouton *Vehicle Wizard* localisé au bas de la fenêtre principale du VIP.
2. Sélectionner la marque, le modèle et l’année à partir du menu, ensuite cliquer sur le bouton
*Search*.La recherche par véhicule du VIP va rechercher tous les modules et produits
compatibles avec le véhicule sélectionné.sur une page. La recherche va afficher la liste des
modules et
*Firmware* applicable à ce véhicule. Les résultats sont listés en groupe et par catégorie pour en
facilité la sélection.
3. Connecter simplement le module applicable pour les fonctions desires et cliquer le bouton
*download* programmer le *Firmware* requis.
NOTE: Vous devez disposer d’une connection Internet pour avoir accès à la charte de
compatibilité de la Recherche par véhicule.
C. Comment programmer manuellement sans connection
Internet
Vous pouvez programmer les modules XK à partir des *Firmware* qui vous seraient envoyés par
email et que vous pourriez sauver dans un dossier sur votre PC.
1. Connecter le programmeur et le module XK desire puis ouvrez le Programme d’Interface pour
Véhicule, ensuite
2. Cliquer le bouton “Rechercher” pour localiser le *Firmware* sur votre ordinateur.
3. Sélectionner le “Firmware” dans le dossier et cliquer sur *Ouvrir*
4. Cliquer le bouton *Flash* pour programmer le “Firmware” dans le module XK.
3. A la première connection du *Bootloader* sur votre PC, Windows détectera le nouvel
équipement en ouvrant une fenètre et en faisant apparaître le message :*Nouvel équipement
détecté*. Une fenêtre avec le message *Bienvenue dans l’assistant ajout de matériel* suivra.
4. Choisissez *Installer le programme automatiquement(Recommandé)*et cliquer le bouton
*Suivant*.Suivez la marche à suivre jusqu’à la fin et cliquer sur *Terminer*. En choisissant
cette option, Windows recherchera le disque dur et installera les pilotes (CP210x) installés
précédemment avec l’assistant installateur VIP.
5. Dans certains cas, vous devrez répéter les étapes 3 & 4 .
6. VIP est maintenant prêt à lancer, cliquer sur Démarrer > Programmes > Xpress VIP dans la
liste de vos programmes et cliquer sur *launch VIP* pour ouvrir ce dernier.
NOTE: Avant d’ouvrir le Programme d’interface pour véhicule (VIP) , soyez certain que tout
l’équipement est installé correctement à votre PC.
NOTE: Pour vous faciliter la vie ,il serait bon de vous créer un dossier dans lequel
vous pourriez emmagasiner tous les *Firmware * que voua avez accumuler via vos
emails, téléchargements, CD, etc…Une fois sauver sur votre PC , vous pouvez
reprogrammer le module XK sans avoir recours à une connection internet.
Programmeur (Bootloader): Le programmeur se connecte via un port USB
sur votre PC et met toute la puissance d’internet entre vos mains.Il lit,
vérifie et programme tout les derniers *Firmware * disponibles au simple
clic d’un bouton.
Votre kit comprend: Programmeur(Bootloader) USB, Harnais D2D 4
connecteurs, câble USB
Programmes: Télécharger du site www.xpressdownload.com
