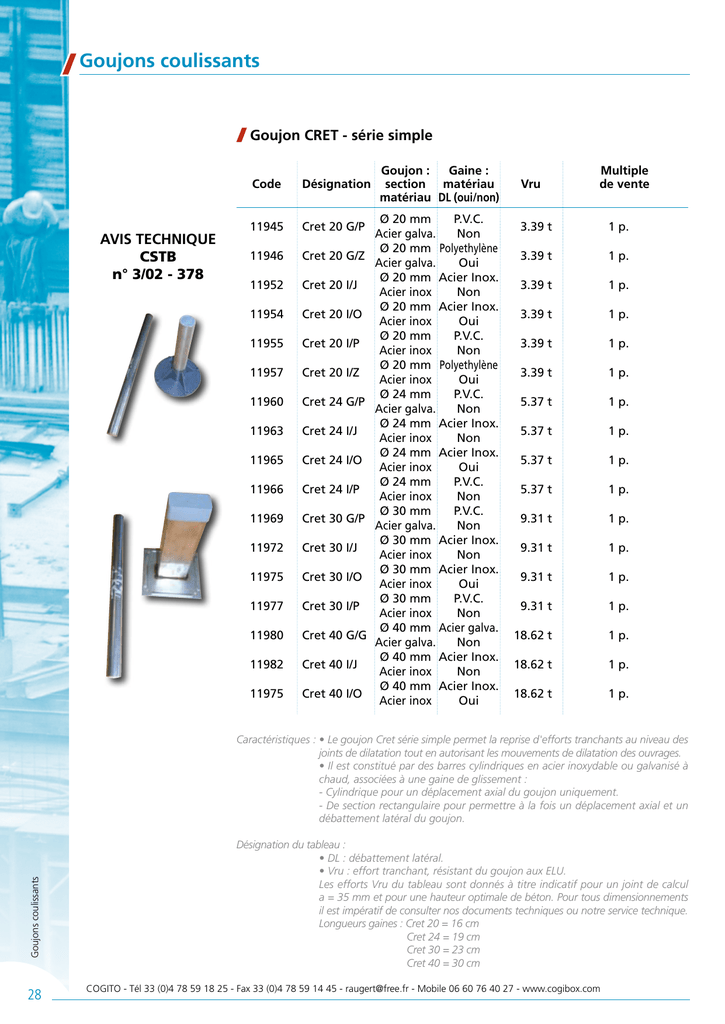

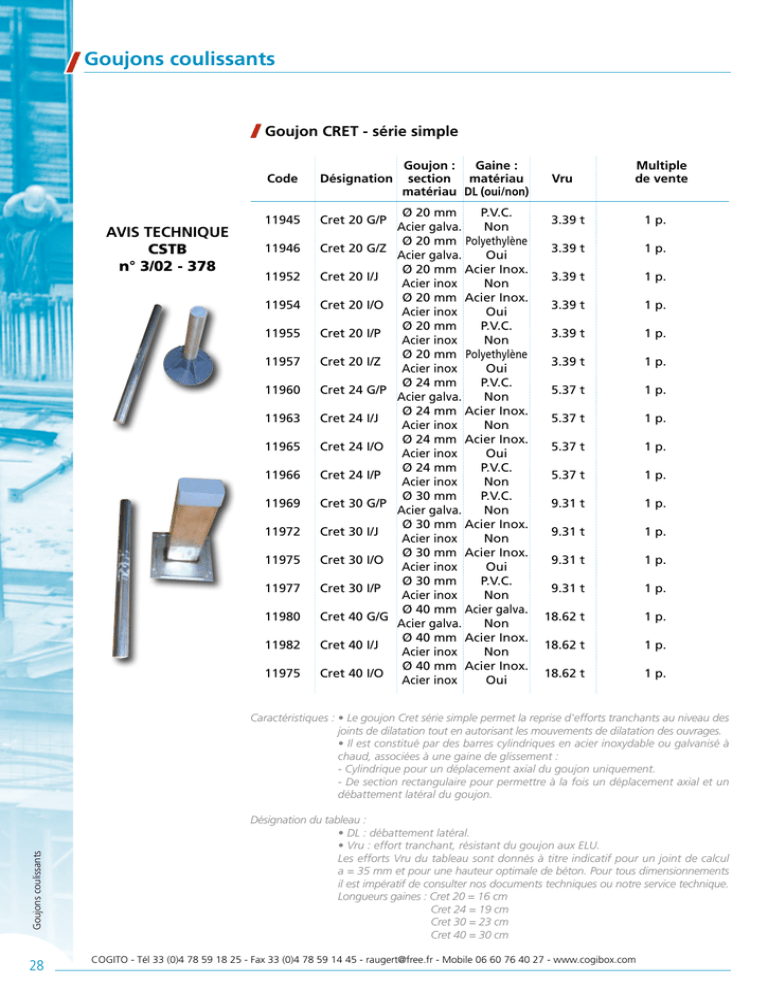

Goujons coulissants

Goujons coulissants
Goujon CRET - série simple
Goujon : Gaine : Code Désignation section matériau
Vru
matériau DL (oui/non)
AVIS TECHNIQUE
CSTB
n° 3/02 - 378
11945 Cret 20 G/P
11946 Cret 20 G/Z
11952 Cret 20 I/J
11954 Cret 20 I/O
11955 Cret 20 I/P
11957 Cret 20 I/Z
11960 Cret 24 G/P
11963 Cret 24 I/J
11965 Cret 24 I/O
11966 Cret 24 I/P
11969 Cret 30 G/P
11972 Cret 30 I/J
11975 Cret 30 I/O
11977 Cret 30 I/P
11980 Cret 40 G/G
11982 Cret 40 I/J
11975 Cret 40 I/O
Multiple
de vente
Ø 20 mm
P.V.C.
3.39 t
Acier galva. Non
Ø 20 mm Polyethylène
3.39 t
Acier galva.
Oui
Ø 20 mm Acier Inox.
3.39 t
Acier inox
Non
Ø 20 mm Acier Inox.
3.39 t
Acier inox
Oui
Ø 20 mm
P.V.C.
3.39 t
Acier inox
Non
Ø 20 mm Polyethylène
3.39 t
Acier inox
Oui
Ø 24 mm
P.V.C.
5.37 t
Acier galva. Non
Ø 24 mm Acier Inox.
5.37 t
Acier inox
Non
Ø 24 mm Acier Inox.
5.37 t
Acier inox
Oui
Ø 24 mm
P.V.C.
5.37 t
Acier inox
Non
Ø 30 mm
P.V.C.
9.31 t
Acier galva. Non
Ø 30 mm Acier Inox.
9.31 t
Acier inox
Non
Ø 30 mm Acier Inox.
9.31 t
Acier inox
Oui
Ø 30 mm
P.V.C.
9.31 t
Acier inox
Non
Ø 40 mm Acier galva.
18.62 t
Acier galva. Non
Ø 40 mm Acier Inox.
18.62 t
Acier inox
Non
Ø 40 mm Acier Inox.
18.62 t
Acier inox
Oui
1 p.
1 p.
1 p.
1 p.
1 p.
1 p.
1 p.
1 p.
1 p.
1 p.
1 p.
1 p.
1 p.
1 p.
1 p.
1 p.
1 p.
Goujons coulissants
Caractéristiques : • Le goujon Cret série simple permet la reprise d'efforts tranchants au niveau des
joints de dilatation tout en autorisant les mouvements de dilatation des ouvrages.
• Il est constitué par des barres cylindriques en acier inoxydable ou galvanisé à
chaud, associées à une gaine de glissement :
- Cylindrique pour un déplacement axial du goujon uniquement.
- De section rectangulaire pour permettre à la fois un déplacement axial et un
débattement latéral du goujon.
28
Désignation du tableau :
• DL : débattement latéral.
• Vru : effort tranchant, résistant du goujon aux ELU.
Les efforts Vru du tableau sont donnés à titre indicatif pour un joint de calcul
a = 35 mm et pour une hauteur optimale de béton. Pour tous dimensionnements
il est impératif de consulter nos documents techniques ou notre service technique.
Longueurs gaines : Cret 20 = 16 cm
Cret 24 = 19 cm
Cret 30 = 23 cm
Cret 40 = 30 cm
COGITO - Tél 33 (0)4 78 59 18 25 - Fax 33 (0)4 78 59 14 45 - [email protected] - Mobile 06 60 76 40 27 - www.cogibox.com
Goujons coulissants
Goujon CRET - série 100
Goujon : Gaine : Code Désignation section matériau
Vru
matériau DL (oui/non)
13064 Cret 122
13065 Cret 122 V
13069 Cret 124
13070 Cret 124 V
13074 Cret 128
13075 Cret 128 V
13079 Cret 134
13080 Cret 134 V
13084 Cret 140
13085 Cret 140 V
13089 Cret 145
13090 Cret 145 V
13094 Cret 150
13095 Cret 150 V
13099 Cret 155
13090 Cret 155 V
Ø 22 mm Acier Inox.
Acier inox
Non
Ø 22 mm Acier Inox.
Acier inox
Oui
Ø 24 mm Acier Inox.
Acier inox
Non
Ø 24 mm Acier Inox.
Acier inox
Oui
Ø 28 mm Acier Inox.
Acier inox
Non
Ø 28 mm Acier Inox.
Acier inox
Oui
Ø 34 mm Acier Inox.
Acier inox
Non
Ø 34 mm Acier Inox.
Acier inox
Oui
Ø 40 mm Acier Inox.
Acier inox
Non
Ø 40 mm Acier Inox.
Acier inox
Oui
45 x 45 mm Acier Inox.
Acier inox
Non
45 x 45 mm Acier Inox.
Acier inox
Oui
50 x 50 mm Acier Inox.
Acier inox
Non
50 x 50 mm Acier Inox.
Acier inox
Oui
55 x 55 mm Acier Inox.
Acier inox
Non
55 x 55 mm Acier Inox.
Acier inox
Oui
Multiple
de vente
5.75 t
1 p.
5.75 t
1 p.
7.24 t
1 p.
7.24 t
1 p.
10.52 t
1 p.
10.52 t
1 p.
15.83 t
1 p.
15.83 t
1 p.
21.37 t
1 p.
21.37 t
1 p.
36.95 t
1 p.
36.95 t
1 p.
38.84 t
1 p.
38.84 t
1 p.
52.79 t
1 p.
52.79 t
1 p.
Désignation du tableau :
• DL : débattement latéral.
• Vru : effort tranchant, résistant du goujon aux ELU.
Les efforts Vru du tableau sont donnés à titre indicatif pour un joint de calcul
a = 35 mm et pour une hauteur optimale de béton. Pour tous dimensionnements
il est impératif de consulter nos documents techniques ou notre service technique.
COGITO - Tél 33 (0)4 78 59 18 25 - Fax 33 (0)4 78 59 14 45 - [email protected] - Mobile 06 60 76 40 27 - www.cogibox.com
Goujons coulissants
Caractéristiques : • Le goujon Cret 100 simple permet la reprise de très hautes charges au
niveau des joints de dilatation tout en autorisant les mouvements de dilatation des
ouvrages.
• Il est constitué d'une partie mâle et d'une partie femelle en acier inoxydable.
Les gaines autorisant un débattement latéral du goujon sont repérées par la
lettre V (exemple : Cret 122 V).
29
