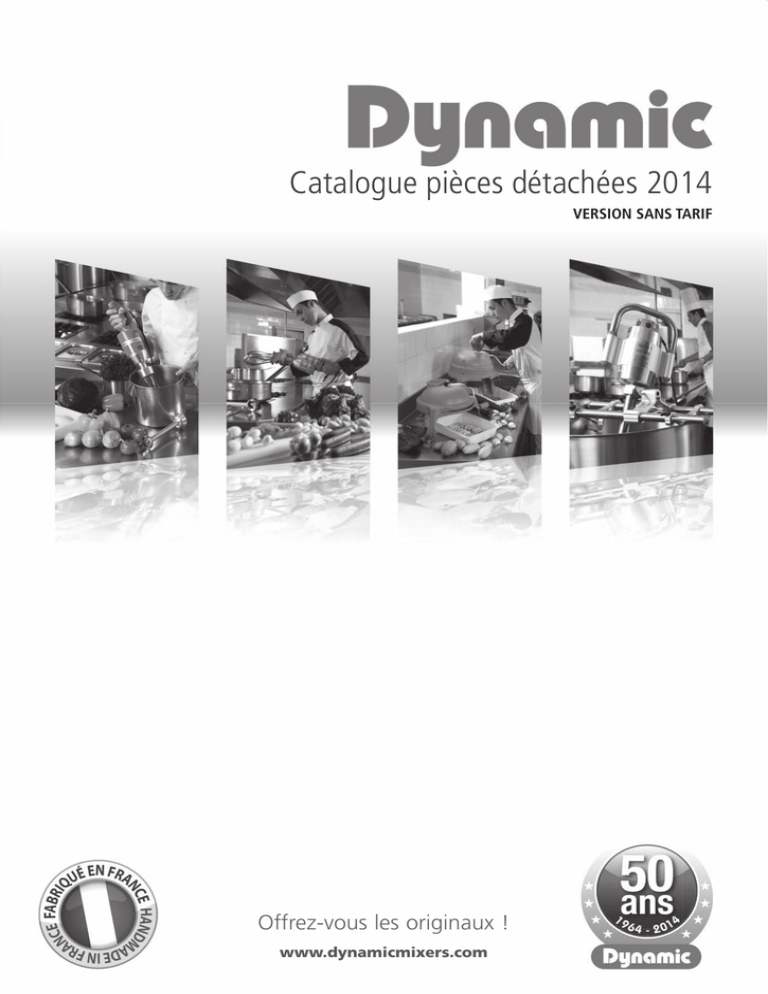

Catalogue pièces détachées 2014

Catalogue pièces détachées 2014
VERSION SANS TARIF
Offrez-vous les originaux !
www.dynamicmixers.com
Conditions de vente et de réparation
CONDITIONS DE VENTE :
PIECES DETACHEES :
Nos marchandises voyagent aux risques et périls du destinataire
même si le prix est établi franco. Celui-ci dispose d’un délai de 72
heures dès leur réception, pour déposer une réclamation par lettre
recommandée avec A.R. Un escompte de 0,5% par mois entier,
générant une déduction proportionnelle de la TVA, sera accordé
sur la somme totale hors taxe en cas de paiement anticipé. Toute
commande implique l’adhésion à nos seules conditions générales
de vente sans que l’acquéreur puisse de quelque manière y déroger. Aucune tolérance de notre société ne sera créatrice de droit.
Nos obligations seront suspendues et notre responsabilité dégagée
en cas de force majeure ou de cas fortuit. En cas d’inexécution par
l’acheteur de l’une de ses obligations et 8 jours après une mise
en demeure par lettre recommandée avec AR sans effet, la vente
sera résolue de plein droit, les marchandises seront restituées par
l’acheteur à ses frais, sans préjudice de tous autres droits et recours.
A défaut de paiement à l’échéance contractuelle, les pénalités
de retard exigibles seront calculées depuis la date d’échéance
jusqu’au jour du paiement effectif à un taux égal au taux d’intérêt
appliqué par la Banque Centrale Européenne à son opération de
refinancement la plus récente majoré de 7 points : ces pénalités
seront payables à réception de l’avis informant l’acheteur qu’elles
sont portées à son débit.
Nos traites ou acceptations ne font dérogation au lieu de paiement
qui est MORTAGNE-SUR-SÈVRE. En cas de litige, le Tribunal de
commerce de la ROCHE-SUR-YON sera seul compétent.
Chaque commande de pièces détachées doit obligatoirement
comporter :
• le type de l’appareil
• le numéro de série
• la désignation de la pièce
• la référence de la pièce.
Frais de préparation, d’emballage, de facturation et de port :
Nos factures de pièces de rechange seront majorées des frais de
préparation, d’emballage, de port et de facturation soit :
RÉSERVE DE PROPRIÉTÉ : les marchandises restent notre
propriété jusqu’au paiement intégral de la facture. Nos prix sont
établis départ usine. Les factures sont payables à MORTAGNESUR-SÈVRE. En cas de contestation, le Tribunal de Commerce de
la ROCHE-SUR-YON est seul compétent.
RETOURS : Aucune marchandise ne peut être reprise ou échan-
POUR LA FRANCE :
17,35 € H.T. pour toute commande de pièces détachées
21,96 € H.T. pour tout envoi en contre-remboursement
(frais de port valables uniquement pour la France)
POUR L’EXPORT :
Facturation des frais de port en fonction du poids du ou des colis.
CONDITIONS DE REPARATION
SERVICE APRES-VENTE :
Nous vous demandons de nous retourner l’appareil en Franco
de port à l’adresse suivante :
DYNAMIC FRANCE - B.P. 57 - 518 rue Léo Baekeland
85290 MORTAGNE-sur-SÈVRE
Tél. : 02 51 63 02 72 - Fax : 02 51 63 02 73
• Pour tout appareil envoyé en PORT DÛ, le port sera
refacturé.
• Pour toute réparation, un devis sera établi.
• Prix de la main-d'œuvre : 36,87 € H.T. de l’heure.
• Nos réparations sont garanties 6 mois.
• Le matériel non réparé sera, sur demande, retourné en
port dû.
gée sans notre accord préalable écrit. En cas d’acceptation, il sera
décompté 10% pour frais. Toute commande spéciale, ne pourra
être reprise.
DEEE (Directive pour l’Elimination des déchets Electriques et Electroniques):
équipements. Le fabricant a procédé à son enregistrement au registre national
Dans la mesure ou les équipements vendus sont des équipements électriques
des producteurs (ADEME pour la France). Selon les dispositions législatives en
et électroniques professionnels visés par le Décret n° 2005-829 du 20 juillet
vigueur, le client qui a pris à sa charge les obligations relatives à l’élimination
2005 transposant la directive 2002/96/CE du 27 janvier 2003, il est convenu
des déchets doit : S’assurer que le traitement sélectif, la valorisation et la
que l’acheteur détenant ces équipements assurera, sauf convention contraire,
destruction des déchets d’équipements électriques et électroniques collectés
le financement et l’organisation de l’élimination des déchets issus de ces
sélectivement soient réalisés dans des installations répondant aux exigences
équipements dans les conditions définies aux articles 21 et 22 dudit décret.
techniques fixés par l’arrêté du 13 mars 2006 et le décret 2005-829 (article
En cas de contrôle, le constructeur pourra demander à son acheteur de lui
23) ou dans toute autre installation autorisée à cet effet dans un autre Etat
communiquer les documents établissant qu’il remplit pour ces équipements
membre de l’Union européenne ou dans un autre Etat dès lors que le transfert
l’ensemble des obligations qui lui ont été transférées au titre du contrat de
vente. A défaut de communication de ces documents, le client sera présumé
de ces déchets hors de France est réalisé conformément aux dispositions du
règlement du 1er février 1993 susvisé. S’assurer du déroulement technique
responsable d’une inexécution des obligations mises à sa charge et le fabri-
de la collecte, du traitement sélectif des matières et composants des déchets
cant se réserve le droit de lui demander la réparation de tout dommage qu’il
d’équipements électriques et électroniques et de faire extraire tous les fluides,
pourrait subir de ce fait. Conformément à l’article 6 du décret 2005-829 du
conformément aux prescriptions de l’arrêté. S’assurer que les informations
20 juillet 2005 un marquage rappelant l’identité du producteur et la mise sur
concernant l’enlèvement et le traitement de ces déchets seront transmises à
le marché de l’équipement après le 13 août 2005 figure sur l’ensemble des
tout acquéreur ultérieur.
2
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
La gamme DYNAMIC
MIXEURS
DYNAMIX
MD 95
JUNIOR STANDARD
JUNIOR PLUS
MMX 98
PMX 83
PMX 98
PMDH 250
MX 79
MX 85
MX 91
MX 2000
MDH 460
MDH 2000
MASTER DSC 230 V - 50 HZ
MX 2000 DSC 230 / 115 V - 50 / 60 HZ
SMX 450
SMX 500
SMX 502 - 600
SMX 600 E
SMX 600 DSC
SMX 800 E
SMX 800 DSC
Page
4-5
9
10
11
19
20
21
22 & 23
24
25
26
27
28
30
31
32
44 & 45
46 & 47
48 & 49
50 & 51
52 & 53
54 & 55
56 & 57
MIXEUR SANS-FIL
MXP 94 - Mini sans fil
17
FOUETS
JUNIOR FOUET
FD 98
FT 97
FT 86
FT 79
15
16
33
34
35
PRESSE-AGRUMES
PA 96
62
GIRAFE
GIRAFE GIGAMIX
58, 59, 60 & 61
MIXEUR GIRAFE
GM 93
63
ESSOREUSE A SALADE
ESSOREUSE ELECTRIQUE EM 98
ESSOREUSE MANUELLE E 10
ESSOREUSE MANUELLE E 20
ESSOREUSE E 20 COUVERCLE ÉTANCHE
64
65
65
66 & 67
SUPPORTS
SM4, SM6, SM8, SM10, SM12
62
COUPES LÉGUMES
COUPE ALIMENTS CF 2000
DYNACOUPE
DYNACUBE
63
68
69
DYNA CUTTER
70 & 71
18
COUPE-LÉGUMES
COMBINES
JUNIOR COMBI
PMF 250
MF 90
MF 2000
MFAP 90
MFAP 2000
ACCESSOIRES DYNAMIX (PP - Fouet - Hachoir) 6 - 8
ACCESSOIRES JUNIOR COMBI (PP - Fouet - Hachoir) 12-14
PRESSE-PUREE AP 90 / FM90
39
29
PIED A GLACE DYNATURBO GP 2000
PIED DYNATURBO PRO
29
CUTTER
FOUET SANS-FIL
FTP 94 - Mini fouet sans fil
ACCESSOIRES
11 - 14
22 & 23
36 & 38
37 & 38
36 & 38
37 & 38
COUPE-LÉGUMES
72 & 73
PRESSE-PUREE
PP 84
PP 97
PP 97 +
40
41
42 & 43
3
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Mixeur DYNAMIX 160 - 190 / DYNASHAKE
Nomenclature des pièces
Couteau émulsionneur avec vis
Couteau standard avec vis
Disque batteur avec vis
Disque émulsionneur avec vis
Bague d'étanchéité double lèvre
Bague autolubrifiante
Goupille 3 x 20
Palier
Passe-fil 230 V
Vis de couvercle ou poignée
Couvercle
Couvercle blanc
Accroche mixeur
Câble d’alimentation Europe 230V
Câble d'alimentation 115V
Câble d'alimentation UK
Poignée droite
Poignée droite blanche
Arbre de transmission + moyeu + joint (Dynamix)
Pied Dynamix équipé du palier + bague + joint
Pied long Dynamix
Cage d’accouplement
Moteur 230V - D160
Moteur 115V
Moteur 230V - D190
Etiquette Dynamix 160
Etiquette Dynamix 190
Poignée gauche
Poignée gauche blanche
Vis + rondelle + écrou de poignée (les 2)
Capot
Capot blanc
Circuit de commande + variateur 230V
Circuit de commande + variateur 115V
Etiquette d’identification D160 (230V)
Etiquette d’identification D160 (115V)
Etiquette d’identification D190 (230V)
Etiquette d’identification Dynashake (230V)
Etiquette d’identification Dynashake (115V)
Ceinture pour moteur
Vis pour ceinture moteur (les 2)
Pied Dynashake équipé du palier + bague + joint
Arbre de transmission + moyeu + joint (Dynashake)
Molette variateur
Joint pour arbre de transmission
Moyeu d’accouplement
Etiquette Dynashake 230V
Bouchon de protection
Pied complet (voir catalogue produits)
Code
0550
0551
0552
0553
0632
0637
0744
0857
0989
079958
2840
2840.B
2841
2842
2842.1
2842.2
2843
2843.B
2844
2845
2845.XL
2846
2847
2847.1
2847.2
2848
2848.2
2849
2849.B
2850
2851
2851.B
2852
2852.1
2853
2853.1
2853.2
2853.5
2853.6
2854
2855
2856
2857
2858
2859
2860
2862
45710
-
Pied Dynashake
2859
0744
2860
2857
2856
0637
0551
0857
0632
Pied Dynamix 190
2859
0744
2860
2857
2845.XL
0637
0551
0857
0632
4
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Mixeur DYNAMIX 160 - 190 / DYNASHAKE
2853
2853.1
2853.2
2853.5
2853.6
079958 (x2)
2840
2858
2852
2841
2842
2842.1
2842.2
2851
2849
45710
2850
0989
2848
2848.2
2854
2862
2843
2847
2847.2
2855 (x2)
2846
079958 (x2)
2859
0744
2860
0550
0552
0551
2844
2845
0553
0637
0551
0857
0632
Pied Dynamix 160
5
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Accessoires DYNAMIX
Nomenclature des pièces
Code
Assemblage presse-purée
Assemblage presse-purée
0650
08995
089940
1179
1181
1195
1196
2870
2871
2872
2873
2874
2875
2876
Joint torique
Hélice presse-purée
Grille presse-purée
Carter inférieur presse-purée
Rondelle de calage
Support de grille
Rondelle de compression
Vis (les 4)
Joint torique (les 4)
Arbre d'attaque équipé
Couronne à denture intérieure
Arbre de sortie équipé
Entretoise presse-purée équipée
Porte écrou + écrou
2870
2871
1179
2872
1181
Montage de la grille presse purée
2873
0650
2874
1-Grille
2-Support de
grille
3-Hélice
4-Rondelle de
compression
5-Porte écrou
2875
089940
1195
08995
1196
2876
6
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Accessoires DYNAMIX
Nomenclature des pièces
Code
Fouet Dynamix
Carter inférieur fouet
Axes de sortie équipés de 2 pignons + goupilles
Embase équipée de bagues et joints
Outil fouet (la paire)
Boite de réduction (sans fouet)
Arbre d'attaque équipé
Platine équipé de bagues + vis
Vis d'embase
Pignon intermédiaire + axe
Fouet Dynamix
2890
2890
2891
2892
2893
2894
4020
4021
4022
9420
4020
Démontage outil fouet
4021
2894
9420
2891
2892
4022
2893
7
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Accessoires DYNAMIX
Nomenclature des pièces
Code
Hachoir avec réducteur Dynamix
Socle
Couvercle équipé
Outil couteau
Bol
Outil couteau
1178
2880
2881
2882
2884
Couvercle équipé .............................................. 2880
Joint torique
Joint torique (les 4)
Arbre d'attaque
Vis (les 4)
Platine réducteur + bague
Couvercle + réducteur
0658
2871
2885
2886
2887
2888
2881
089999904
1176
Outil couteau...................................................... 2881
Lame A
Lame B
Porte lames
Cône équipé
Lot de 3 vis
08999905
08999904
08999905
1176
2884
9502
9502
Hachoir avec réducteur
Couvercle équipé
2885
2886
2871
2880
2887
0658
2881
2880
2882
2888
1178
8
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Mixeur MD 95
Nomenclature des pièces
9505.1
9505
9504
9501.1
9501
9503.1
9503
9502
0950
0908
8317
9806
1213
1214
1027
9506
9507
9507.1
9509
9508
Bague d’étanchéité
Bague autolubrifiante
Palier
Accroche mixeur
Arbre de transmission + accouplement
Interrupteur non verrouillable
Condensateur antiparasite
Sortie de câble 230V
Bande décor “Dynamic”
Variateur 230V
Variateur 115V
Vis de tirants (les 4)
Cordon UK
Couteau emulsionneur avec vis
Couteau avec vis
Cordon d’alimentation 230 V
Cordon d’alimentation 115 V
Vis de poignée (les 3)
Demi-poignée inférieure 230 V (avec étiquette)
Demi-poignée inférieure 115 V (avec étiquette)
Demi-poignée supérieure
Poignée équipée 230 V (étiquette, vis, logo,
interrupteur, cordon, passe-fil)
Poignée équipée 115 V (étiquette, vis, logo,
interrupteur, cordon, passe-fil)
Tirants (les 4)
Moteur 230 V + Vis + Condo + Support
Moteur 115 V + Vis + Condo + Support
Accouplement
Support moteur + 4 vis
Pied (carter, entretoise, cloche, palier)
Charbon + ressort 230 V (la paire)
Charbon + ressort 115 V (la paire)
Bouton de variateur
Code
0632
0637
0857
0863
089956
0908
0909
0950
1027
1213
1214
8317
9067
9414
9415
9501
9501.1
9502
9503
9503.1
9504
9505
9505.1
9506
9507
9507.1
9508
9509
9510
9512
9512.1
9806
089956
9510
9415
9414
0637
0857
0632
0863
9
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Mixeur JUNIOR standard
Nomenclature des pièces
Moteur 230 V
Moteur 115 V
Roulement inf. moteur
Roulement sup. moteur
Bague d’étanchéité
Bague autolubrifiante
Arbre de transmission + accouplement
Palier nu
Support mural
Interrupteur
Sortie de câble 230 V
Sortie de câble 115 V
Bande décor DYNAMIC
Etiquette identification 230 V
Etiquette identification 115 V
Poignée complète
Demi-poignée inférieure + étiquette 230 V
Demi-poignée inférieure + étiquette 115 V
Carter supérieur
Ensemble tube carter, cloche et palier (sans arbre)
Couteau standard + vis
Tirants (les 4)
Bague de roulement
Accouplement
Condensateur
Couteau émulsionneur + vis
Charbon 230 V (la paire)
Charbon 115 V (la paire)
Vis de tirants (les 4)
Cordon industriel 230 V
Cordon 115 volts
Cordon Australien
Cordon UK
Vis de poignée (3)
Demi-poignée supérieure
Protection interrupteur (les 2)
Code
0535
0535.1
0601
0607.2RS
0632
0642
0870
0898
089959
0908
0950
0950.1
1027
1081
1082
4000
4001
4001.1
4002
4003
4004
4005
4006
4007
4008
4009
4050
4050.1
7903
9011
9040
9066
9067
9502
9812
9813
0950
9812
4001
0950.1 4001.1
9813
9502
9011
9040
7903
0908
1027
4002
0607.2RS
4006
0535
0535.1
0601
4005
4007
0870
4003
089959
0642
0898
0632
4004
4009
10
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Mixeur JUNIOR Plus et Combi
Bloc moteur
Nomenclature des pièces
1213
1214
4011
4011.1
4031
4031.1
0950
9011
0950.1 9040
0908
9502
7903
9813
0607.2RS
4014
9832
1027
0535
0535.1
0601
4013
4002
4006
4005
4015
Code
Moteur 230V
0535
Moteur 115V
0535.1
Roulement inf. moteur
0601
Roulement sup. moteur
0607.2RS
Support mural
0880.1
Interrupteur
0908
Sortie de câble 230V
0950
Sortie de câble 115V
0950.1
Bande décor Dynamic
1027
Etiquette identification (Junior Plus) 230V
1084
Etiquette identification (Junior Plus) 115V
1085
Etiquette identification (Junior Combi) 230V
1086
Etiquette identification (Junior Combi) 115V
1087
Variateur 230V
1213
Variateur 115V
1214
Carter supérieur
4002
Tirants (les 4)
4005
Bague de roulement
4006
Poignée complète Junior Plus 230V
4010
Poignée complète Junior Plus 115V
4010.1
Demi-poignée inférieure + étiquette Junior Plus 230V
4011
Demi-poignée inférieure + étiquette Junior Plus 115V
4011.1
Condensateur
4012
Accouplement
4013
Molette variateur
4014
Carter inférieur aluminium
4015
Poignée complète Junior Combi 230V
4030
Poignée complète Junior Combi 115V
4030.1
Demi-poignée inférieure + étiquette Junior Combi 230V
4031
Demi-poignée inférieure + étiquette Junior Combi 115V 4031.1
Charbon 230 V (la paire)
4050
Charbon 115 V (la paire)
4050.1
Vis de tirants (les 4)
7903
Cordon industriel 230V
9011
Cordon 115V
9040
Cordon australien
9066
Cordon UK
9067
Vis de poignée (3)
9502
Protection interrupteur (les 2)
9813
Demi-poignée supérieure Junior Plus et Junior Combi
9832
Bloc moteur complet (voir catalogue produit)
AC100
11
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Accessoires JUNIOR Combi
Pied complet
Nomenclature des pièces
Roulement
Bague d’étanchéité
Bague autolubrifiante
Palier nu
Couteau standard + vis
Couteau émulsionneur + vis
Ensemble tube, carter, cloche et palier
Arbre de transmission, roulement et accouplement
Bague de roulement
Moyeu d'accouplement
Pied complet junior (voir catalogue produit)
Code
0601
0632
0642
0898
4004
4009
4016
4017
4018
45123
AC101
4018
45123
0601
4017
4016
0642
0898
0632
4004
4009
0880.1
Pied complet XL 300
Nomenclature des pièces
Roulement
Bague d’etancheité pour pied mixeur
Support palier + joint
Bague de roulement
Ensemble tube, carter, cloche et palier
Arbre de transmission, roulement et accouplement
Palier inf. sans vis (bague d’etancheité, joint torique,
bague autolubrifiante)
Couteau avec vis
Vis de palier pour cloche inox
Moyeu d’accouplement
Pied complet junior XL 300 (voir catalogue produit)
4018
Code
0601
0607
1189
4018
4062
4063
4063
7916
9213.1
9902
45123
AC105
4062
9213.1
1189
7916
0607
9902
12
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Accessoires JUNIOR Combi
Outil fouet
Nomenclature des pièces
Roulement
Goupille 3 x 10
Goupille 3 x 20
Circlips (unité)
Pignon d’entrée
Carter inférieur fouet
Arbre d’attaque équipé (moyeu d’accouplement,
roulements et circlips)
Platine équipée de bagues + vis
Vis d’embase (x 4)
Boîte de réduction
Pignon intermédiare + axe
Axes de sortie équipés de 2 pignons + goupilles
Embase équipée de bagues et joint
Outil fouet (la paire)
Moyeu d’accouplement
Arbre d’attaque
Boîte fouet complète junior (voir catalogue produit)
4019
*4020
4021
Code
0601
0638
0744
0766
0837A
4019
4020
4021
4022
4025
9420
9421
9422
9424
45123
089947
AC102
4025
9421
*4020
0744
45123
9420
0601
0766
9422
089947
0766
0601
4022
0638
0837A
9424
13
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Accessoires JUNIOR Combi
Hachoir avec réducteur JUNIOR
Nomenclature des pièces
Socle
Couvercle équipé
Outil couteau
Bol
Hachoir avec réducteur JUNIOR
Code
1178
2880.J
2881.J
2882
2880.J
2881.J
Pied presse-purée JUNIOR
2870
2882
2871
119955
1178
4073
1181
2873
0650
4071
4070
08999908
1195
Pied presse-purée JUNIOR
Nomenclature des pièces
Grille PP Junior
Hélice PP Junior
Joint torique
Rondelle de calage
Support de grille
Rondelle de compression
Carter inférieur PP Junior
Vis (les 4)
Joint torique (les 4)
Couronne à denture intérieure
Entretoise PP Junior équipée
Arbre de sortie PP Junior équipé
Porte écrou + écrou PP Junior
Arbre d'attaque PP Junior équipé
Code
08999908
08999909
0650
1181
1195
1196
119955
2870
2871
2873
4070
4071
4072
4073
08999909
1196
4072
14
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
JUNIOR FOUET
Nomenclature des pièces
0908
4040
1213
1214
9832
0950
9502
4014
9813
7903
4005
1027
4002
0607.2RS
0535.2
0601
089972
4006
4041
4021
9421
9420
Code
Moteur 230 V + Pignon
0535.2
Moteur 115 V + Pignon
0535.3
Roulement inf. moteur
0601
Roulement sup. moteur
0607.2RS
Goupille 3x14
0745
Interrupteur
0908
Sortie de câble 230V
0950
Sortie de câble 115V
0950.1
Bande décor DYNAMIC
1027
Variateur 230 V
1213
Variateur 115 V
1214
Carter supérieur
4002
Tirants (4)
4005
Bague de roulement
4006
Condensateur
4012
Molette variateur
4014
Platine équipée de bagues + vis
4021
Vis d'embase
4022
Demi poignée inférieure + étiquette Junior fouet 230 V
4040
Demi poignée inférieure + étiquette Junior Fouet 115V
4040.1
Carter inférieur aluminium
4041
Poignée complète Junior Fouet 230 V
4042
Poignée complète Junior Fouet 115 V
4042.1
Charbon 230 V (la paire)
4050
Charbon 115 V (la paire)
4050.1
Vis de tirant (4)
7903
Cordon industriel 230 V
9011
Cordon industriel 115 V
9040
Cordon Australien
9066
Cordon UK
9067
Pignon intermédiaire + axe
9420
Axes de sortie équipés de 2 pignons + goupilles
9421
Embase équipée de bagues et joints
9422
Outil fouet (la paire)
9424
Vis de poignée (3)
9502
Protection interrupteur
9813
Demi poignée supérieure
9832
Etiquette identification 230 V
1099.10
Etiquette identification 115 V
1099.11
Support mural
089959
Pignon d’entrée + Goupille
089972
9422
4022
089959
9424
15
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Fouet FD 98
Nomenclature des pièces
Goupille pour pignon d’entrée
Pignon d’entrée
Interrupteur non verrouillable
Condensateur antiparasite
Passe-fil
Bande décor “Dynamic”
Etiquette d’identification 230 V
Etiquette d’identification 115 V
Variateur 230 V
Variateur 115 V
Vis de tirants (les 4)
Boîte fouet + 3 bagues
Pignon intermédiaire + axe
Axes de sortie équipés de 2 pignons + 2 goupilles (les 2)
Embase équipée de bagues et joints
Outil fouet (la paire)
Cordon d’alimentation 230 V
Cordon d’alimentation 115 V
Vis de poignée (les 3)
Demi-poignée supérieure
Tirants (les 4)
Demi-poignée inférieure 230 V (avec étiquette)
Demi-poignée inférieure 115 V (avec étiquette)
Poignée équipée 230 V (variateur, cordon,
interrupteur, passe-fil)
Poignée équipée 115 V (variateur, cordon,
interrupteur, passe-fil)
Support moteur + 4 Vis
Moteur 230 V + Vis + Condo + Support
Moteur 115 V + Vis + Condo + Support
Molette variateur
Code
0638
0837
0908
0909
0950
1027
1059
1060
1213
1214
8317
9418
9420
9421
9422
9424
9501
9501.1
9502
9504
9506
9801
9801.1
9802
9502
8317
9801
9501
9806
0950
1213
9504
1027
0908
9506
9802
9804
9802.1
9803
9804
9804.1
9806
9803
0837
9418
9420
9421
9422
9424
16
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Mini sans fil MXP 94*
Nomenclature des pièces
8317
0908
9402
9408
Bague d’étanchéité
Bague autolubrifiante
Vis de poignée (l’unité)
Rondelle à griffe
Interrupteur non verrouillable
Bande décor DYNAMIC
9401
Vis de tirants (les 4)
Demi-poignée inférieure (avec étiquette)
Demi-poignée supérieure
Griffes (la paire)
0702
Tirants (les 4)
9404 Moteur
Turbine (accouplement)
Support moteur + vis
Arbre de transmission (+ rondelle à griffe)
Couteau emulsionneur avec vis
Couteau avec vis
Poignée équipée
Pied (carter, entretoise, cloche, palier)
Code
0632
0637
0702
0713
0908
1027
8317
9401
9402
9404
9407
9408
9409
9410
9411
9414
9415
9430
9510
9407
1027
9410
9409
*Mini sans fil depuis :
01/01/2002
9411
9510
Chargeur et batterie
Voir catalogue produits
0713
9414
9415
0637
0632
17
*Dans la limite des stocks disponibles
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
*Mini fouet sans fil FTP 94
Nomenclature des pièces
Vis de poignée (l’unité)
Interrupteur non verrouillable
Bande décor “Dynamic”
Vis d'embase
Vis de tirants (les 4)
Demi-poignée inférieure (avec étiquette)
Demi-poignée supérieure
Griffes (la paire)
Tirants (les 4)
Moteur + pignon
Boîte fouet + 3 bagues
Pignon intermédiaire + axe
Axes de sortie équipés de 2 pignons + 2 goupilles (les 2)
Embase équipée de bagues et joints
Outil fouet (la paire)
Poignée équipée
Code
0702
0908
1027
4022
8317
9401.1
9402
9404
9416
9417
9418
9420
9421
9422
9424
9431
8317
9401.1
9404
9402
0702
0908
1027
9416
9417
9418
9420
9421
9422
4022
Chargeur et batterie
Voir catalogue produit
9424
18
*Dans la limite des stocks disponibles
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Mini mixeur MMX 98
9813
0950
0950.1
0908
9011
9040
9502
7903
9831
1213
1214 8609
9832
0514
1027
9817
9820
9820.1
9023
0726
0601
9819
9819.1
9818
0601
7913.F
9025
9809
9835
9837
Nomenclature des pièces
Charbons avec bouchons (la paire)
Roulement
Bague d’étanchéité
Rondelle élastique
Interrupteur non verrouillable
Condensateur antiparasite
Passe-fil
Passe-fil pour cordon 115 V
Etiquette de sécurité - Attention
Bande décor “Dynamic”
Etiquette d’identification 230 V
Etiquette d’identification 115 V
Support palier + joint
Variateur 230 V
Variateur 115 V
Vis de tirants (les 4)
Tirants (les 4)
Palier inf sans vis (bague d’étanchéité, joint torique,
bague autolubrifiante)
Bouton de variateur avec clips
Cordon d’alimentation 2 fils 230 V
Vis de fixation masse (les 2)
Bague de roulement
Cordon d’alimentation 2 fils 115 V
Cordon australien
Cordon UK
Couteau avec vis
Vis de poignée (les 3)
Arbre de transmission
Protection interrupteur (les 2)
Carter supérieur (équipé de porte-charbons)
Turbine
Induit 230 V
Induit 115 V
Masse 230 V (carter équipé de porte-charbons)
Masse 115 V (carter équipé de porte-charbons)
Poignée complète 230 V
Poignée complète 115 V
Demi-poignée inférieure 230 V (avec étiquette)
Demi-poignée inférieure 115 V (avec étiquette)
Demi-poignée supérieure
Ensemble tube, carter, cloche et palier
Ensemble arbre, palier, couteau
Pied complet (entretoise, carter, cloche, palier,
arbre, vis, couteau)
Vis de palier pour cloche inox (les 3)
Code
0514
0601
0607
0726
0908
0909
0950
0950.1
1017
1027
1065
1066
1189
1213
1214
7903
7913.F
7916
8609
9011
9023
9025
9040
9066
9067
9213
9502
9809
9813
9817
9818
9819
9819.1
9820
9820.1
9830
9830.1
9831
9831.1
9832
9835
9837
9838
9902
9213
9838
1189
7916
0607
19
9902
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Mixeur PMX 83
Nomenclature des pièces
Charbons avec bouchons (la paire)
Roulement
Bague autolubrifiante
Bague d’étanchéité
Joint torique
Silenbloc
Accroche mixeur
Cloche inox
Interrupteur non verrouillable
Condensateur antiparasite
Passe-fil
Tirants (les 4)
Poignée équipée 230 V (capot, vis, interrupteur,
cordon, étiquette)
Poignée équipée 115 V (capot, vis, interrupteur,
cordon, étiquette)
Poignée seule + capot + vis
Cordon d’alimentation 230 V
Code
Nomenclature des pièces
Code
Cordon UK
Cordon d’alimentation 115 V
Cordon australien
Moteur complet équipé 230 V
Moteur complet équipé 115 V
Induit 230 V
Induit 115 V
Masse 230 V
Masse 115 V
Arbre de transmission
Palier complet inox
Ensemble tube carter
Couteau avec vis
Carter supérieur moteur (équipé de porte-charbons)
Vis de tirants (les 4)
Carter inférieur moteur
Capot de poignée + vis
Déflecteur
Fil de terre
Vis + rondelles de masse (les 2)
Turbine
0514
0601
0604
0607
0611
0829
0860
0833
0908
0909
0950
7913M
8301
8301.1
8302
8303
8303.1
8303.2
8303.3
8304
8304.1
8304.12
8304.13
8304.22
8304.23
8309
8310
8311
8313
8315
8317
8318
8319
8320
8321
8322
8323
8317
8302
8319
0908
0950
7913M
8303
8303.1
8303.2
0829
0514
8315
8311
8309
0726
0601
8304.12
8304.13
8323
8304.22
8304.23
0833
8313
0604
0611
0607
8310
8320
8318
8322
20
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Petit mixeur PMX 98
9810
9810.1
Nomenclature des pièces
9811
9811.1
0950.1
0950
9813
9812
9011
9040
0908
9502
7903
1213
4014
1214
0514
9817
9820
9820.1
9023
1027
0726
0601
9819
9819.1
9818
0601
7913.F
9025
8309
9816
9821
Charbons avec bouchons (la paire)
Roulement
Bague d’étanchéité
Rondelle élastique
Support mural
Interrupteur non verrouillable
Passe-fil
Passe-fil pour cordon 115 V
Condensateur antiparasite + filtre
Etiquette de sécurité - Attention
Bande décor “Dynamic”
Etiquette d’identification 230 V
Etiquette d’identification 115 V
Support palier + joint
Variateur 230V (option)
Variateur 115V (option)
Molette de variateur
Vis de tirants (les 4)
Tirants (les 4)
Palier inf. sans vis (bague d’étanchéité, joint torique,
bague autolubrifiante)
Arbre de transmission
Couteau avec vis
Cordon d’alimentation 2 fils 230 V
Vis de fixation masse (les 2)
Bague de roulement
Cordon d’alimentation 2 fils 115 V
Cordon australien
Cordon UK
Vis de poignée (les 3)
Poignée complète 230 V
Poignée complète 115 V
Demi-poignée inférieure 230 V (avec étiquette)
Demi-poignée inférieure 115 V (avec étiquette)
Demi-poignée supérieure
Protection interrupteur (les 2)
Ensemble tube, carter, cloche et palier
Carter supérieur (équipé de porte-charbons)
Turbine
Induit 230 V
Induit 115 V
Masse 230 V (carter équipé de porte-charbons)
Masse 115 V (carter équipé de porte-charbons)
Pied complet (entretoise, carter, cloche, palier,
arbre, vis, couteau)
Ensemble arbre, palier, couteau
Vis de palier pour cloche inox (les 3)
Code
0514
0601
0607
0726
089959
0908
0950
0950.1
0972.1
1017
1027
1063
1064
1189
1213
1214
4014
7903
7913.F
7916
8309
8313
9011
9023
9025
9040
9066
9067
9502
9810
9810.1
9811
9811.1
9812
9813
9816
9817
9818
9819
9819.1
9820
9820.1
9821
9836
9902
8313
1189
089959
7916
0607
21
9902
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Bloc moteur PMDH / PMF 250
Nomenclature des pièces
Charbons avec bouchons (la paire)
Roulement
Rondelle élastique
Support mural
Interrupteur non verrouillable
Condensateur antiparasite
Passe-fil
Passe-fil pour cordon 115 V
Etiquette de sécurité - Attention
Bande décor “Dynamic”
Etiquette d’identification 230 V
Etiquette d’identification 115 V
Variateur 230 V
Variateur 115 V
Bouton de variateur avec clips
Vis de tirants (les 4)
Tirants (les 4)
Cordon d’alimentation 2 fils 230 V
Vis de fixation masse (les 2)
Bague de roulement
Moyeu d’accouplement
Cordon d’alimentation 2 fils 115 V
Cordon UK
Vis de poignée (les 3)
Protection interrupteur (les 2)
Carter supérieur (équipé de porte-charbons)
Turbine
Induit sans moyeu d’accouplement 230 V
Induit sans moyeu d’accouplement 115 V
Masse 230 V (carter équipé de porte-charbons)
Masse 115 V (carter équipé de porte-charbons)
Demi-poignée supérieure
Poignée complète 230 V
Poignée complète 115 V
Demi-poignée inférieure 230 V (avec étiquette)
Demi-poignée inférieure 115 V (avec étiquette)
Carter alu. + bague de roulement
Bloc moteur BM250 (voir catalogue produit)
Code
0514
0601
0726
0880
0908
0909
0950
0950.1
1017
1027
1071
1072
1213
1214
4014
7903
7913.F
9011
9023
9025
9028
9040
9067
9502
9813
9817
9818
9819
9819.1
9820
9820.1
9832
9840
9840.1
9841
9841.1
9842
AC005
7903
9813
9841
9841.1
9832
0950.1
0950
0908
9502
9011
9040
4014
1213 - 1214
1027
9817
0514
9820
9820.1
9023
0726
0601
9819
9819.1
9818
0601
9028
7913.F
0880
9025
9842
22
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Mixeur Fouet PMF - PMDH 250
Pied mixeur pour PMF - PMDH 250
Nomenclature des pièces
9051
0601
9844
9861
9845
9843
9860
9862
8313
1189
Roulement
Bague d’étanchéité pour pied mixer
Support palier + joint
Palier inf. sans vis (bague d’étanchéité,
joint torique, bague autolubrifiante)
Couteau avec vis
Cage d’accouplement + goupille
Entretoise avec embout, cloche et palier
Arbre de transmission (roulement,
cage d’accouplement)
Ensemble arbre, palier, couteau
Vis de palier pour cloche inox (les 3)
Pied complet M250 : voir catalogue produit
Code
0601
0607
1189
7916
8313
9051
9843
9844
9845
9902
AC006
Pied mixeur XL 400
7916
0607
Nomenclature des pièces
9902
9051
0601
9055
9057
9050
0601
Roulement
Bague d’etancheité pour pied mixer
Support palier + joint
Palier inf. sans vis (bague d’etancheité, joint torique,
bague autolubrifiante)
Couteau avec vis
Cage d’accouplement + goupille
Entretoise avec embout, cloche et palier
Arbre de transmission (roulement, cage d’accouplement)
Ensemble arbre, palier, couteau
Vis de palier pour cloche inox (les 3)
Code
0601
0607
1189
7916
8313
9051
9860
9861
9862
9902
9048
9049
Outil-fouet pour PMF 250
9034
Nomenclature des pièces
9046
0608
8612
8613
7903
9846
Liste des pièces détachées 2014
Roulement
Bague d’étanchéité pour fouet
Goupille 3 X 20
Goupille 3 X 14
Vis d’embase (les 4)
Embase équipée (3 bagues + 2 joints + 2 cornets)
Cornets (la paire)
Boîte de réduction complète sans fouets
Embase fouet sans pignon intermédiaire
Pignon intermédiaire + axe
Pignons de sortie (la paire) avec arbres + goupilles
Boîte de réduction + 3 bagues autolubrifiantes
Cage d’accouplement + Goupille
Arbre d’attaque équipé (cage d’accouplement,
roulement)
Boîte réduction + Bague autolubrifiante
+ Arbre + Roulement
Outil fouet (la paire)
Boîte fouet complète F250 (voir catalogue produit)
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
Code
0601
0608
0744
0745
7903
8612
8613
9034
9046
9048
9049
9050
9051
9055
9057
9846
AC007
23
www.dynamicmixers.com
e-mail : [email protected]
Mixeur MX 79
Nomenclature des pièces
Virole
Charbons avec bouchons (la paire)
Roulement
Bague d’étanchéité
Joint torique
Rondelle élastique
Interrupteur à bascule
Passe-fil
Poignée équipée (serre-câble, goujons, capot, vis)
Vis de tirants (les 4)
Plaque d’identification 230 V
Plaque d’identification 115 V
Carter supérieur équipé de porte-charbons
Moteur équipé 230 V
Moteur équipé 115 V
Induit 115 V
Induit 230 V
Masse 115 V
Masse 230 V
Cordon d’alimentation 230 V
Cordon d’alimentation 115 V
Cordon UK
Cordon australien
Bague de roulement
Tirants (les 4)
Pied (entretoise, carter, cloche, palier, vis)
Arbre de transmission
Palier inf. sans vis (bague d’étanchéité, joint torique,
bague autolubrifiante)
Couteau avec vis
Condensateur antiparasite
Turbine
Ensemble arbre, palier, couteau
Capot de poignée + vis
Vis de palier pour cloche alu (les 3)
Vis de palier pour cloche inox (les 3)
Code
0415
0504
0601
0607
0610
0726
0903
0950
7901
7903
7904M
7904M.1
7905
7908
7908.1
7908.11
7908.12
7908.21
7908.22
7911M
7911M.1
7911M.2
7911M.3
7912
7913M
7914
7915
7938
0950
0950.1
7901
7911M
7911M.1
0903
7903
7904M
7905
0504
7908.21
7908.22
0415
0726
0601
7916
7917
7931
7933
7934
7938
7950
9902
7908.11
7908.12
7933
0601
7913M
7912
7915
7914
7917
0610
7916
24
0607
7950
9902
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Mixeur MX 85
8303
8303.2
8317
0950.1
0950
8319
8302
0908
0829
8510
0523
0726
0601
8504.12
8504.13
0856
8504.22
8504.23
8318
8322
7913M
7915
Nomenclature des pièces
Charbons avec bouchons (la paire)
Roulement
Bague d’étanchéité
Joint torique
Rondelle élastique
Silenbloc
Turbine
Support (fil)
Interrupteur non verrouillable
Condensateur antiparasite
Passe-fil
Tirants (les 4)
Arbre de transmission
Palier inf. sans vis (bague d’étanchéité, joint torique,
bague autolubrifiante)
Couteau avec vis
Ensemble arbre, palier, couteau
Vis de palier pour cloche alu (les 3)
Poignée équipée 230 V (capot, vis, interrupteur,
cordon, étiquette)
Poignée équipée 115 V (capot, vis, interrupteur,
cordon, étiquette)
Poignée seule + capot + vis
Cordon d’alimentation 230 V
Cordon UK
Cordon d’alimentation 115 V
Cordon australien
Vis de tirants (les 4)
Carter inférieur moteur
Capot de poignée + vis
Fil de terre
Vis + rondelles de masse (les 2)
Moteur équipé 230 V
Moteur équipé 115 V
Induit 230 V
Induit 115 V
Masse 230 V
Masse 115 V
Carter supérieur moteur (équipé de porte-charbons)
Pied (entretoise, carter, cloche, palier, vis)
Code
0523
0601
0607
0610
0726
0829
0856
0860
0908
0909
0950
7913M
7915
7916
7917
7934
7950
8301
8301.1
8302
8303
8303.1
8303.2
8303.3
8317
8318
8319
8321
8322
8504
8504.1
8504.12
8504.13
8504.22
8504.23
8510
8512
7934
8512
7917
7916
0607
7950
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
25
www.dynamicmixers.com
e-mail : [email protected]
Mixeur MX 91
Nomenclature des pièces
Code
Charbons avec bouchons (la paire)
0504
Roulement
0601
Bague d’étanchéité
0607
Rondelle élastique
0726
Ressort de verrouillage
0767
Ressort de sécurité
0768
Support mural
0881
Support mural long
0881.L
Passe-fil
0950
Passe-fil pour cordon 115 V
0950.1
Interrupteur U.L. (115 V / 230 V)
0965
Condensateur antiparasite 115 V
0972
Condensateur antiparasite + filtre 230 V
0972.1
Etiquette de sécurité - Attention
1017
Bande décor “Dynamic”
1027
Etiquette d’identification 230 V
1028
Etiquette d’identification 115 V
1029
Support palier + joint
1186
Couteau émulsionneur + vis
7910
Palier inf. sans vis (bague d’étanchéité, joint torique,
7916
bague autolubrifiante)
Couteau avec vis
7917
Turbine
7933
Vis de palier pour cloche alu (les 3)
7950
Vis de tirants (les 4)
8317
Demi-poignée supérieure
9002
Bouton de sécurité
9005
Bouton de verrouillage
9007
Induit 115 V
9008.11
Induit 230 V
9008.12
Bouchon
9009
Levier de commande
9010
Cordon d’alimentation 2 fils 230 V
9011
Vis de poignée (les 4)
9014
Carter supérieur (équipé de porte-charbons)
9015
Masse 230 V (carter équipé de porte-charbons)
9016
Vis de fixation masse (les 2)
9023
Bague de roulement
9025
Tirants (les 4)
9026
Masse 115 V (carter équipé de porte-charbons)
9038
Cordon d’alimentation 2 fils 115 V
9040
Fil électrique pour porte-charbons 230 V (les 2)
9043
Cordon australien
9066
Cordon UK
9067
Poignée complète 230 V (boutons, cordon, interrupteur,
9100
condensateur + filtre)
Poignée complète 115 V (boutons, cordon, interrupteur, 9100.1
condensateur + filtre)
Demi-poignée inférieure 230 V (avec étiquette)
9101
Demi-poignée inférieure 115 V (avec étiquette)
9101.1
Bouchon variateur
9112
Pied complet (entretoise, carter, cloche, palier, arbre,
9129
vis, couteau)
Entretoise avec carter, cloche, palier et vis
9130
Arbre de transmission (repère 2 gorges)
9131
Fil électrique pour porte-charbons 115 V (les 2)
9143
Ensemble arbre, palier, couteau
9164
Vis de palier pour cloche inox (les 3)
9902
26
9101
9101.1
0950
0950.1
8317
9002
9014
9005
9010
0768
0965
9011
9040
0972
9112
0972.1
9007
9009
0504
9015
9016
9038
1027
9023
0726
0601
9008.11
9008.12
7933
0601
9026
9025
9131
9164
9130
9129
7917
1186
0607
7910
7916
7950
9902
0881
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Mixeur MX 2000
7903
2003
2003.1
45710
2001
2002
2005
2008
9014
0950
0950.1
2004
2012
2012.1
0504
45710
2006
1021
2011
2011.1
9023
0726
0601
9008.12
9008.11
7933
0601
9026
9025
9131
9164
2009
0862
7917
1186
0607
7910
7916
2007
Nomenclature des pièces
Code
Charbons avec bouchons (la paire)
Roulement
Bague d'étanchéité
Rondelle élastique
Ressort de sécurité
Support mural
Passe-fil
Filtre C.E.M.
Etiquette de sécurité - Attention
Bande décor “Dynamic“
Etiquette d'identification 230 V
Etiquette d'identification 115 V
Support palier + joints
Interrupteur (minirupteur IW2)
Voyant de mise sous tension 230 V
Voyant de mise sous tension 115 V
Levier de commande
Protection du levier de commande
Circuit de commande 230 V (+ 4 interrupteurs + condensateur)
Circuit de commande 115 V (+ 4 interrupteurs + condensateur)
Demi-poignée supérieure
Demi-poignée inférieure
Carter supérieur (équipé de porte-charbons)
Pied complet (entretoise, carter, cloche, palier, arbre, vis,
couteau)
Bouchon variateur
Entretoise avec carter, cloche, palier et vis
Poignée complète 230 V (cordon, voyant, bouchons,
circuit et levier de commande)
Poignée complète 115 V (cordon, voyant, bouchons,
circuit et levier de commande)
Masse 230 V (carter équipé de porte-charbons)
Masse 115 V (carter équipé de porte-charbons)
Cordon d'alimentation 2 fils + cosses 230 V après 2002
Cordon d'alimentation 2 fils + cosses 115 V après 2002
Cordon UK + cosses après 2002
Cordon australien + cosses après 2002
Vis de tirants (les 4)
Couteau émulsionneur + vis
Palier inf. (bague d'étanchéité, joint torique,
bague autolubrifiante)
Couteau avec vis
Turbine
Induit 115 V
Induit 230 V
Cordon d'alimentation 2 fils 230 V avant 2002
Vis de poignée (les 4)
Vis de fixation masse (les 2)
Bague de roulement
Tirants (les 4)
Cordon d'alimentation 2 fils 115 V avant 2002
Fil électrique pour porte-charbons 230 V (les 2)
Cordon australien avant 2002
Cordon UK avant 2002
Arbre de transmission (repère 2 gorges)
Fil électrique pour porte-charbons 115 V (les 2)
Ensemble arbre, palier, couteau
Vis de palier pour cloche inox (les 3)
Bouchon de protection
0504
0601
0607
0726
0768
0862
0950
0999.20
1017
1021
1067
1068
1186
1237
1241
1241.1
2001
2002
2003
2003.1
2004
2005
2006
9902
Liste des pièces détachées 2014
2007
2008
2009
2010
2010.1
2011
2011.1
2012
2012.1
2012.2
2012.3
7903
7910
7916
7917
7933
9008.11
9008.12
9011
9014
9023
9025
9026
9040
9043
9066
9067
9131
9143
9164
9902
45710
27
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Mixeur démontable MDH 460
Bloc moteur
Nomenclature des pièces
Charbons avec bouchons (la paire)
Roulement
Rondelle élastique
Ressort de verrouillage
Ressort de sécurité
Passe-fil 230 V
Passe-fil pour cordon 115 V
Interrupteur U.L. (115 V / 230 V)
Condensateur antiparasite 115 V
Condensateur antiparasite + filtre 230 V
Etiquette de sécurité - Attention
Bande décor “Dynamic”
Etiquette d’identification 230 V
Etiquette d’identification 115 V
Turbine
Vis de tirants (les 4)
Demi-poignée supérieure
Bouton de sécurité
Bouton de verrouillage
Induit sans moyeu d’accouplement 115 V
Induit sans moyeu d’accouplement 230 V
Bouchon
Levier de commande
Cordon d’alimentation 2 fils 230 V
Vis de poignée (les 4)
Carter supérieur (équipé de porte-charbons)
Masse 230 V (carter équipé de porte-charbons)
Vis de fixation masse (les 2)
Carter aluminium inférieur (équipé d’une goupille +
d’une bague de roulement)
Bague de roulement
Tirants (les 4)
Moyeu d’accouplement
Masse 115 V (carter équipé de porte-charbons)
Cordon d’alimentation 2 fils 115 V
Fil électrique pour porte-charbons 230 V (les 2)
Cordon australien
Bouchon variateur
Fil électrique pour porte-charbons 115 V (les 2)
Poignée complète 230 V
Poignée complète 115 V
Demi-poignée inférieure 230 V (avec étiquette)
Demi-poignée inférieure 115 V (avec étiquette)
Code
0504
0601
0726
0767
0768
0950
0950.1
0965
0972
0972.1
1017
1027
1054
1055
7933
8317
9002
9005
9007
9008.11
9008.12
9009
9010
9011
9014
9015
9016
9023
9024
9025
9026
9028
9038
9040
9043
9066
9112
9143
9900
9900.1
9903
9903.1
9903
9903.1
8317
9005
9014
9002
0950
0950.1
0768
9010
0965
9011
9040
9023
1027
9009
0504
9015
9016
9038
9023
0726
0601
9008.12
9008.11
7933
0601
9028
9026
9025
9024
28
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Pied DYNATURBO PRO
6329
Nomenclature des pièces
9028
7912
0601H
6320
6315
6325
Roulement inox
Bague bronze autolubrifiante
Bague étanchéité
Arbre complet
Joint torique moteur
Palier complet
Joint torique cloche
Cloche inox pour fruit
Cloche inox pour crème
Entretoise
Cloche mixer
Couteau mixer
Couteau emulsionneur
Clé pour arbre
Clé pour couteau
Bague de roulement
Moyeu d’accouplement
Code
0601H
6310
6312
6315
6320
6321
6322
6323
6324
6325
6326
6327
6328
6329
6330
7912
9028
6327
6310
6328
6321
6312
6322
6330
6323
6326
6324
DYNATURBO GP 2000
9847
9051
Nomenclature des pièces
6308
0601
6301
6304
6302
6303
6306
6307
Roulement
Goupille 3x20
Arbre complet avec roulement et cage d’accouplement
Tube complet avec embout noir
Palier complet (porte coussinet,
bague bronze autolubrifiante et joint torique)
Cloche inox pour crèmes
Cloche inox pour fruits
Couteau inox
Clé pour couteau
Clé pour arbre
Joint torique
Bague bronze autolubrifiante à collerette
Palier inox seul
Bague étanchéité
Cage d’accouplement
Embout noir (PMF)
Code
0601
0744
6301
6302
6303
6304
6305
6306
6307
6308
6309
6310
6311
6312
9051
9847
6305
29
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Mixeur démontable MDH 2000
Bloc moteur
Nomenclature des pièces
Code
Charbons avec bouchons (la paire)
Roulement
Rondelle élastique
Ressort de sécurité
Passe-fil
Passe-fil pour cordon 115 V
Filtre C.E.M.
Etiquette de sécurité - Attention
Bande décor “Dynamic”
Etiquette d'identification 230 V
Etiquette d'identification 115 V
Interrupteur (minirupteur IW2)
Voyant de mise sous tension 230 V
Voyant de mise sous tension 115 V
Levier de commande
Protection du levier de commande
Circuit de commande 230 V (+ 4 interrupteurs + condensateur)
Circuit de commande 115 V (+ 4 interrupteurs + condensateur)
Demi-poignée supérieure
Demi-poignée inférieure
Carter supérieur (équipé de porte-charbons)
Bouchon variateur
Poignée complète 230 V (cordon, voyant, bouchons,
circuit et levier de commande)
Poignée complète 115 V (cordon, voyant, bouchons,
circuit et levier de commande)
Masse 230 V (carter équipé de porte-charbons)
Masse 115 V (carter équipé de porte-charbons)
Cordon d'alimentation 2 fils + cosses 230 V après 2002
Cordon d'alimentation 2 fils + cosses 115 V après 2002
Cordon UK + cosses après 2002
Cordon australien + cosses après 2002
Carter aluminum inférieur (équipé d'une goupille +
bague de roulement)
Molette variateur
Poignée complète 230 V avec variateur (à partir du N°040132)
Poignée complète 115 V avec variateur (à partir du N°040132)
Variateur 230 V
Variateur 115 V
Vis de tirants (les 4)
Turbine
Induit 115 V sans moyeu d’accouplement
Induit 230 V sans moyeu d’accouplement
Cordon d'alimentation 2 fils 230 V avant 2002
Vis de poignée (les 4)
Vis de fixation masse (les 2)
Bague de roulement
Tirants (les 4)
Moyeu d'accouplement
Cordon d'alimentation 2 fils 115 V avant 2002
Fil électrique pour porte-charbons 230 V (2)
Cordon australien avant 2002
Fil électrique pour porte-charbons 115 V (les 2)
Bouchon de protection (l'unité)
0504
0601
0726
0768
0950
0950.1
0999.20
1017
1021
1075
1076
1237
1241
1241.1
2001
2002
2003
2003.1
2004
2005
2006
2008
7903
2004
2003
45710
2005
9014
0950
2001
2002
2021
2012
2023
2023.1
1021
45710
0504
2006
2010
2010.1
2011
2011.1
2012
2012.1
2012.2
2012.3
2020
2021
2022
2022.1
2023
2023.1
7903
7933
9008.11
9008.12
9011
9014
9023
9025
9026
9028
9040
9043
9066
9143
45710
2011
2011.1
9023
0726
0601
9008.11
9008.12
0601
9028
9026
9025
2020
30
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
MASTER DSC 230 V - 50 Hz
Nomenclature des pièces
Moteur 230 V
Bague d'étanchéité
Ressort de sécurité
Support mural
Passe-fil
Etiquette de sécurité
Bande décor “Dynamic“
Etiquette identification 230 V
Support palier + joints
Interrupteur (minirupteur IW2)
Voyant de mise sous tension 230 V
Levier de commande
Protection du levier de commande
Circuit de commande 230 V (+ 4 inter. + condensateur)
Demi-poignée supérieure
Demi-poignée inférieure
Cordon d'alimentation 2 fils + cosses 230 V
Cordon UK + cosses
Cordon australien + cosses
Molette de variateur
Poignée complète
Carter supérieur
Rondelle silent bloc
Pied complet
Circuit de régulation
Tirants (les 4)
Bague de centrage
Entretoise avec carter, cloche, vis et bague de centrage
Vis de tirants (4)
Palier inf. (bague d'étanchéité, joint torique,
bague autolubrifiante)
Couteau avec vis
Vis de poignée (les 4)
Arbre de transmission (repère 2 gorges)
Ensemble arbre, palier, couteau
Vis de palier pour cloche inox (les 3)
Bouchon de protection
7903
2004
0950
0768
2005
9014
45710
2001
2002
2012
2021 2054
2003
45710
2051
2052
1021
0542
2055
2056
Code
0542
0607
0768
0862
0950
1017
1021
1089
1186
1237
1241
2001
2002
2003
2004
2005
2012
2012.2
2012.3
2021
2050
2051
2052
2053
2054
2055
2056
2057
7903
7916
7917.1
9014
9131
9164
9902
45710
9131
2057
9164
2053
7917.1
0862
1186
7916
31
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
MX 2000 DSC 230 / 115 V - 50 / 60 Hz
Nomenclature des pièces
Charbons avec bouchons (la paire)
Roulement
Bague d'étanchéité
Rondelle élastique
Support mural
Passe fil
Etiquette de sécurité
Bande décor "DYNAMIC"
Etiquette d'identification 115 V
Etiquette d'identification 230 V
Support palier + joints
Levier de commande
Protection du levier de commande
Carte électronique 230 V (variateur + circuit de
régulation + circuit de commande
Carte électronique 115 V (variateur + circuit de
régulation + circuit de commande
Demi poignée supérieure
Demi poignée inférieure
Carter supérieur
Pied complet (entretoise, carter, cloche, palier, arbre,
vis, couteau)
Entretoise avec carter, cloche, palier et vis
Masse 230 V (carter équipé de porte charbons)
Masse 115 V (carter équipé de porte charbons)
Cordon d'alimentation 2 fils 230 V + cosses
Cordon d'alimentation 2 fils 115 V + cosses
Cordon UK + cosses
Cordon australien + cosses
Molette de variateur
Poignée complète 230 V
Poignée complète 115 V
Rondelle de détection (rondelles, aimants, vis,
petite entretoise)
Vis de tirant (les 4)
Couteau émulsionneur + vis
Palier inférieur (bague d'étanchéité, joint torique,
bague autolubrifiante
Couteau avec vis
Turbine
Induit 115 V
Induit 230 V
Vis de poignée (les 4)
Vis de fixation masse (les 2)
Bague de roulement
Tirants (les 4)
Fil électrique pour porte charbons 230 V
Arbre de transmission
Fil électrique pour porte charbons 115 V
Ensemble arbre, palier, couteau
Vis de palier (les 3)
Bouchon de protection
32
7903
Code
0504
0601
0607
0726
0862
0950
1017
1021
1097
1099.15
1186
2001
2002
2004
0950
2002
2001
2005
45710
2021
9014
45710
2003DSC
2003.1DSC
2061
0504
0504
2003DSC
2006DSC
2003.1DSC
2011DSC
2004
2005
2006DSC
2011.1DSC
1021
2007
9023
2009
2011DSC
2011.1DSC
2012
2012.1
2012.2
2012.3
2021
2060
2060.1
0726
0601
9008.11DSC
9008.12DSC
7933
0601
9025
9026
2061
7903
7910
7916
7917
7933
9008.11DSC
9008.12DSC
9014
9023
9025
9026
9043
9131
9143
9164
9902
45710
9131
9164
2007
2009
7917
1186
7916
7910
0607
9902
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Fouet FT 97
Nomenclature des pièces
A
8317
9002
9014
9010
9005
9710
0965
9012
0950
0768
9011
9009
9713
9753
0504
9015
9016
9038
9023
B
0726
0601
7908.31
7908.32
7933
0601
C
9705
9026
7903
9711
0608
9702
8612
8613
9704
9712
8615
Charbons avec bouchons (la paire)
Roulement
Bague d'étanchéité pour fouet
Rondelle élastique
Goupille 3 X 20
Goupille 3 X 14
Ressort de sécurité
Support mural
Passe-fil
Passe-fil pour cordon 115 V
Interrupteur 115 V / 230 V
Condensateur antiparasite
Condensateur antiparasite + filtre
Etiquette d'identification 115 V
Etiquette d'identification 230 V
Bande décor Dynamic
Vis d'embase (les 4)
Induit 115 V
Induit 230 V
Turbine
Vis de tirant (les 4)
Embase équipée (3 bagues, 2 joints et 2 cornets)
Cornets (la paire)
Outil fouet (la paire)
Demi-poignée supérieure
Bouton de sécurité
Bouchon
Levier de commande
Cordon d'alimentation 230 V
Molette variateur
Vis de poignée (les 4)
Carter supérieur (équipé porte-charbons)
Masse (230V) (carter porte-charbons)
Vis de fixation masse
Tirants (les 4)
Masse 115 V
Cordon d'alimentation 115 V
Fil électrique pour porte-charbons (230 V) les 2
Cordon australien
Cordon UK
Fil électrique pour porte-charbons (115 V) les 2
Carter aluminum inférieur
Pignon intermédiaire + axe
Pignons de sortie (la paire) avec arbres + Goupilles
Poignée complète 230 V (boutons, cordon, ,
interrupteur, condensateur, filtre, variateur)
Poignée complète 115 V (boutons, cordon,
interrupteur, condensateur, filtre, variateur)
Demi-poignée inférieure 230 V (avec étiquette)
Demi-poignée inférieure 115 V (avec étiquette)
Platine avec 3 bagues
Embase fouet sans pignon intermédiaire
Variateur 230 V
Variateur 115 V
Code
0504
0601
0608
0726
0744
0745
0768
0881
0950
0950.1
0965
0972
0972.1
1019
1020
1027
7903
7908.31
7908.32
7933
8317
8612
8613
8615
9002
9005
9009
9010
9011
9012
9014
9015
9016
9023
9026
9038
9040
9043
9066
9067
9143
9702
9704
9705
9706
9706.1
9710
9710.1
9711
9712
9713
9753
33
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Fouet FT 86
Nomenclature des pièces
Charbons avec bouchons (la paire)
Roulement
Bague d'étanchéité pour fouet
Rondelle élastique
Goupille 3 X 20
Goupille 3 X 14
Silenbloc
Turbine
Support (fil)
Interrupteur non verrouillable
Condensateur antiparasite
Passe-fil
Vis d'embase (les 4)
Tirants (les 4)
Cordon d'alimentation 230 V
Cordon UK
Vis de tirant (les 4)
Carter inferieur moteur
Capot de poignée + vis
Fil de terre
Vis + rondelles de masses (les 2)
Carter supérieur (équipé porte-charbons)
Poignée équipée 230 V (capot, vis, interrupteur,
cordon, variateur, étiquette)
Poignée seule + capot + vis
Moteur équipé 230 V
Variateur électronique avec bouton 230 V
Bouton de variateur avec clips
Pignon intermédiaire + axe
Pignons de sortie (la paire) avec arbres
Embase équipée (2 joints, 2 cornets, 3 bagues)
Cornets (la paire)
Carter aluminium
Outil fouet (la paire)
Ensemble axes, embase, cornets, pignons
Masse (230V)
Induit 230 V
Code
0523
0601
0608
0726
0744
0745
0829
0856
0860
0908
0909
0950
7903
7913M
8303
8303.1
8317
8318
8319
8321
8322
8510
8319
0908
8317
8601
8602
0950
8303
0829
8609
8608
0523
8510
0726
0601
8618
0856
8617
8318
8601
8602
8604
8608
8609
8610
8611
8612
8613
8614
8615
8616
8617
8618
8322
7913M
8614
8611
8610
8616
0608
8612
8613
7903
8615
34
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et
le numéro de l’appareil figurant sur la plaque d’identification.
Fouet FT 79
7938
7921
Nomenclature des pièces
0950
7911F
7911F.1
7901
7903
7921.1
7904F
0504
7905
7908.21
7908.22
0415
0726
0601
7908.31
7908.32
Code
Virole
Charbons avec bouchons (la paire)
Roulement
Bague d'étanchéité
Rondelle élastique
Goupille 3 x 20
Goupille 3 x 14
Passe-fil
Poignée équipée (serre-câble, goujons, capot, vis)
Vis de tirant (les 4)
Plaque d'identification 230 V
Carter supérieur avec porte-charbons
Masse 115 V
Masse 230 V
Moteur équipé 230 V
Induit 115 V
Induit 230 V
Moteur équipé 115 V
Cordon d'alimentation 230 V
Cordon d'alimentation 115 V
Tirants (les 4)
Platine avec 3 bagues bronze
Pignon intermédiaire + arbre
Pignons de sortie (les 2) avec arbres
Variateur électronique avec bouton
Bouton de variateur
Embase équipée 3 bagues bronze
Onglet de protection
Carter inférieur
Outil fouet (la paire)
Condensateur antiparasite
Turbine
Capot de poignée + vis
0415
0504
0601
0608
0726
0744
0745
0950
7901
7903
7904 F
7905
7908.21
7908.22
7908.3
7908.31
7908.32
7908.4
7911 F
7911 F.1
7913.F
7918
7919
7920
7921
7921.1
7922
7923
7924 F
7925
7931
7933
7938
7933
0601
7922
7922
7913.F
7923
7918
7925
7920
7919
7924.F
Liste des pièces détachées 2014
35
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Mixeur Fouet MF 90 et MFAP 90
Nomenclature des pièces
Charbons avec bouchons (la paire)
Roulement
Rondelle élastique
Ressort de verrouillage
Ressort de sécurité
Passe-fil 230 V
Passe-fil pour cordon 115 V
Interrupteur 115 V / 230 V
Condensateur antiparasite
Condensateur antiparasite + filtre
Etiquette de sécurité - Attention
Bande décor “Dynamic”
Etiquette d'identification 230 V
Etiquette d'identification 115 V
Turbine
Vis de tirants (les 4)
Poignée complète 230 V (boutons, cordon,
interrupteur, condensateur + filtre, variateur)
Poignée complète 115 V (boutons, cordon,
interrupteur, condensateur + filtre, variateur)
Demi-poignée inférieure 230 V (avec étiquette)
Demi-poignée inférieure 115 V (avec étiquette)
Demi-poignée supérieure
Bouton de sécurité
Bouton de verrouillage
Induit 115 V
Induit 230 V
Bouchon
Levier de commande
Cordon d'alimentation 2 fils 230 V
Molette de variateur
Variateur 230 V
Vis de poignée (les 4)
Carter supérieur (équipé de porte-charbons)
Masse 230 V (carter équipé de porte-charbons)
Vis de fixation masse (les 2)
Carter aluminum inférieur (équipé d'une goupille +
d'une bague de roulement)
Bague de roulement
Tirants (les 4)
Moyeu d'accouplement
Masse 115 V (carter équipé de porte-charbons)
Cordon d'alimentation 2 fils 115 V
Fil électrique pour porte-charbons 230 V (les 2)
Variateur 115 V
Cordon australien
Cordon UK
Fil électrique pour porte-charbons 115 V (les 2)
Code
0504
0601
0726
0767
0768
0950
0950.1
0965
0970
0972.1
1017
1027
1030
1031
7933
8317
9000
9000.1
9001
9001.1
9002
9005
9007
9008.11
9008.12
9009
9010
9011
9012
9013
9014
9015
9016
9023
9024
9025
9026
9028
9038
9040
9043
9053
9066
9067
9143
8317
9001
0950
9002
0768
9010
9005
9014
0965
9011
9012
9009
9013
9053
1027
0504
9015
9016
9038
9023
0726
0601
9008.12
9008.11
7933
0601
9028
9026
9025
9024
36
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Mixeur Fouet MF 2000 et MFAP 2000
Nomenclature des pièces
45710
2005
7903
2004
2012
2001
2002
9014
2021
0950
9012
2003
2023 2003.1
2023.1
45710
0504
2006
1021
2011
2011.1
9023
0726
0601
9008.12
9008.11
7933
0601
9028
9026
9025
2020
Code
Charbons avec bouchons (la paire)
0504
Roulement
0601
Rondelle élastique
0726
Ressort de sécurité
0768
Passe-fil
0950
Filtre C.E.M 230 V
0999.20
Etiquette de sécurité - Attention
1017
Bande décor “Dynamic”
1021
Etiquette d'identification 230 V
1069
Etiquette d'identification 115 V
1070
Interrupteur (minirupteur IW2)
1237
Voyant de mise sous tension 230 V
1241
Voyant de mise sous tension 115 V
1241.1
Levier de commande
2001
Protection du levier de commande
2002
2003
Circuit de commande 230 V (+ 4 interrupteurs + condensateur)
Circuit de commande 115 V (+ 4 interrupteurs + condensateur) 2003.1
Demi-poignée supérieure
2004
Demi-poignée inférieure
2005
Carter supérieur (équipé de porte-charbons)
2006
Masse 230 V (carter équipé de porte-charbons)
2011
Masse 115 V (carter équipé de porte-charbons)
2011.1
Cordon d'alimentation 2 fils + cosses 230 V après 2002
2012
Cordon d'alimentation 2 fils + cosses 115 V après 2002
2012.1
Cordon UK + cosses après 2002
2012.2
Cordon australien + cosses après 2002
2012.3
Carter aluminum inférieur (équipé d'une goupille +
2020
bague de roulement)
Molette de variateur
2021
Poignée complète 230 V (boutons, cordon,
2022
interrupteur, condensateur + filtre, variateur)
Poignée complète 115 V (boutons, cordon,
2022.1
interrupteur, condensateur + filtre, variateur)
Variateur 230 V
2023
Variateur 115 V
2023.1
Bouchon de protection (l'unité)
45710
Vis de tirants (les 4)
7903
Turbine
7933
Induit 115 V
9008.11
Induit 230 V
9008.12
Cordon d'alimentation 2 fils 230 V avant 2002
9011
Vis de poignée (les 4)
9014
Vis de fixation masse (les 2)
9023
Bague de roulement
9025
Tirants (les 4)
9026
Moyeu d'accouplement
9028
Cordon d'alimentation 2 fils 115 V avant 2002
9040
Fil électrique pour porte-charbons 230 V (les 2)
9043
Cordon australien avant 2002
9066
Fil électrique pour porte-charbons 115 V (les 2)
9143
Bloc moteur BM2000 (voir catalogue produit)
AC001
37
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
MF 90/2000, MFAP 90/2000 & M500
Pied MF 90/2000 et MFAP 90/2000
Nomenclature des pièces
Roulement
Bague d'étanchéité pour pied mixer
Support palier + joints
Couteau émulsionneur + vis
Palier inf. (bague d'étanchéité, joint torique,
bague autolubrifiante)
Couteau avec vis
Vis de palier pour cloche alu (les 3)
Ensemble arbre, palier, couteau
Arbre de transmission (roulement,
cage d'accouplement)
Cage d’accouplement + goupille
Entretoise avec embout, cloche
Vis de palier pour cloche inox (les 3)
Pied complet M90 (voir catalogue produit)
9051
Code
0601
0601
0607
1186
7910
7916
9031
9031L
9901
9901L
7917
7950
9004
9031
9051
9901
9902
AC002
7917
7910
1186
Pied M500
Nomenclature des pièces
Ensemble arbre, palier, couteau
Arbre de transmission (roulement,
cage d'accouplement)
Entretoise avec embout, cloche
Code
7916
9004L
9031L
9902
9901L
Outil fouet
MF 90/2000 et MFAP 90/2000
Nomenclature des pièces
Roulement
Bague d'étanchéité pour fouet
Goupille 3 X 20
Goupille 3 X 14
Vis d'embase (les 4)
Embase équipée (3 bagues + 2 joints + 2 cornets)
Cornets (la paire)
Outil fouet (la paire)
Boîte de réduction complète sans fouets
Embase fouet sans pignon intermédiaire
Pignon intermédiaire + axe
Pignons de sortie (la paire) avec arbres
Boîte de réduction + 3 bagues autolubrifiantes
Cage d'accouplement + Goupille
Arbre d'attaque équipé (cage d'accouplement,
roulement)
Boîte réduction + Bague autolubrifiante +
Arbre + Roulement
Boîte de fouet complète F90 (voir catalogue produit)
38
Support mural
9051
9055 0601
Code
0601
0608
0744
0745
7903
8612
8613
8615
9034
9046
9048
9049
9050
9051
9057
7903
9050
0601
9048
9049
8615
9055
9046
9057
AC003
Support mural
Nomenclature des pièces
9004
9004L
0607
Code
0880
8612
0608
8613
9034
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
AP 90 : Accessoire presse-purée
A
9051
0601
Nomenclature des pièces
9055
Bague d'étanchéité
Rondelle ressort
Hélice
Rondelle friction épaulée
Grille en cloche
Rondelle antifriction
Ecrou de pied
Pignon arbré avec rondelle belleville
Pignon intermédiaire + axe
Pignon d'arbre + goupille
Cage d'accouplement + goupille
Boîte de réduction + 2 bagues
Arbre d'attaque équipé (cage et roulement)
Pied (avec carter, tube, palier)
Arbre de sortie + pignons
Vis de boîte de réduction (les 4)
Boîte de réduction + 2 bagues + arbre + roulements +
pignon d’attaque
9065
9054
0601
8430
8429
8450
9064
B
0871
8422
0834
9060
9062
0830
0836
Code
0609
0830
0834
0836
0871
8422
8423
8429
8430
8450
9051
9054
9055
9060
9062
9064
9065
8423
0609
FM 90 : Accessoire Fouet Ballon
9055
9065
9051
0601
Nomenclature des pièces
6308
Roulement
Bague autolubrifiante pignon (les 2)
Roulement
Circlips
Bague autolubrifiante
Clé pour arbre
Pignon arbré avec rondelle Belleville
Pignon intermédiaire + axe
Cage d'accouplement + goupille
Boîte de réduction + 2 bagues
Arbre d'attaque équipe (cage d'accouplement,
roulement)
Boîte de réduction + 2 bagues + arbre + roulements +
pignon d'attaque
Mono fouet - L : 300 mm
Mono fouet - L : 400 mm
Mono fouet - L : 120 mm
Arbre de sortie mono fouet
Carter inférieur équipé (3 bagues + roulement + clips)
Poignée + douille
Boîte de réduction complète, sans fouet boule
et sans poignée
0601
9054
8430
8429
9230 a (L:300)
9230 b (L:400 )
9230c (L:120)
9231
0623
9232
3516
0647
079959
Code
0601
0623
0647
079959
3516
6308
8429
8430
9051
9054
9055
9065
9230 a
9230 b
9230 c
9231
9232
9233
9250
9233
39
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Presse-purée PP 84
Nomenclature des pièces
Virole
Charbons avec bouchons (la paire)
Roulement
Bague d’étanchéité
Rondelle élastique
Goupille 3 X 14
Rondelle ressort
Hélice
Rondelle de friction épaulée
Grille en cloche
Interrupteur à poussoir
Passe-fil
Poignée équipée (+ serre-câble, goujons, capot, vis)
Vis de tirants (les 4)
Carter supérieur équipé de porte-charbons
Masse 230 V
Masse 115 V
Induit 230 V
Induit 115 V
Cordon d’alimentation 3 fils 230 V
Cordon d’alimentation 3 fils 115 V
Tirants (les 4)
Condensateur antiparasite
Turbine
Capot de poignée + vis
Plaque d’identification 230 V
Plaque d’identification 115 V
Moteur 230 V
Moteur 115 V
Pied (avec carter, tube de plongée et palier)
Rondelle antifriction
Ecrou de pied
Arbre de sortie avec pignon
Pignon arbré avec rondelle belleville
Pignon intermédiaire + axe
Platine équipée de 2 bagues
7938
Code
0415
0504
0601
0609
0726
0745
0830
0835
0836
0842
0905
0950
7901
7903
7905
7908.22
7908.21
7908.32
7908.31
7911M
7911M.1
7913F
7931
7933
7938
8404
8404.1
8408
8408.1
8419
8422
8423
8428
8429
8430
8431
7911.M 0950
0905
7901
7903
0504
8404
8404.1
7905
7908.22
7908.21
0415
0726
0601
7908.32 - 7908.31
7933
0601
7913.F
8431
8430
8429
8428
8419
0609
0842
8422
0835
40
0830
0836
8423
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Presse-purée PP 97
8317
9002
9010
9014
9707
0609
0842
8422
0835
0830
0836
8423
9005
Nomenclature des pièces
9730
0950
Charbons (la paire)
Roulement
Bague d'étanchéité nitrile
Rondelle élastique
9011 (2 fils)
0965
Goupille 3 X 14
9708 (3 fils)
Ressort de sécurité
9708.1 (3 fils)
Rondelle ressort
Hélice
9009 0504
9112
Rondelle de friction épaulée
Grille en cloche
Support mural
Passe-fil
9015
Passe-fil pour cordon 115 V
Interrupteur 115 V / 230 V
9016
Condensateur antiparasite 115 V
9038
Condensateur antiparasite + filtre 230 V
Bande décor Dynamic
Etiquette d'identification 230 V
9023
Etiquette d'identification 115 V
Induit 115 V
0726
Induit 230 V
0601
Turbine
7908.32 - 7908.31
Vis de tirant (les 4)
7933
Rondelle antifriction
0601
Ecrou de pied
Arbre de sortie avec pignon
9026
Pignon arbré avec rondelle belleville (à partir du N°050025)
Pignon intermédiaire + axe
Pignon d'arbre + goupille
9709
Demi-poignée supérieure
Bouton de sécurité
8430
Bouchon
Levier de commande
8429
Cordon d'alimentation 2 fils 230 V (à partir du N°050025)
Vis de poignée (les 4)
Carter supérieur (équipé de porte-charbons)
8450
Masse 230 V (carter porte-charbons)
Vis de fixation masse (les 2)
Tirants (les 4)
Masse 115 V (carter porte-charbons)
Cordon d'alimentation 2 fils 115 V (à partir du N°050025)
8428
Fil électrique pour porte-charbons 230 V
Cordon australien (à partir du N°050025)
Cordon UK (à partir du N°050025)
Bouchon variateur
Fil électrique pour porte-charbons 115 V
Poignée complète 230 V (boutons, cordon,
interrupteur, passe-fil, condensateur + filtre)
Poignée complète 115 V (boutons, cordon,
interrupteur, passe-fil, condensateur + filtre)
Pied complet (carter, tube, palier)
Cordon d'alimentation 230 V (à partir du N°050025), 3 fils
Cordon d'alimentation 115 V (à partir du N°050025), 3 fils
Platine avec 2 bagues
Demi-poignée inférieure 230 V (avec étiquette)
Demi-poignée inférieure 115 V (avec étiquette)
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
Code
0504
0601
0609
0726
0745
0768
0830
0835
0836
0842
0881
0950
0950.1
0965
0972
0972.1
1027
1056
1057
7908.31
7908.32
7933
8317
8422
8423
8428
8429
8430
8450
9002
9005
9009
9010
9011
9014
9015
9016
9023
9026
9038
9040
9043
9066
9067
9112
9143
9700
9700.1
9707
9708
9708.1
9709
9730
9740
41
www.dynamicmixers.com
e-mail : [email protected]
Bloc moteur PP 97 PLUS
Nomenclature des pièces
Charbons (la paire)
Roulement
Rondelle ressort
Ressort de sécurité
Sortie de câble 230 V
Sortie de câble 115 V
Interrupteur
Condensateur 115 V
Condensateur antiparasite
Bande décor Dynamic
Plaque d’identification 230 V
Plaque d’identification 115 V
Induit 115 V
Induit 230 V
Turbine
Tirants
Demi-poignée supérieure
Bouton de sécurité
Capot de poignée
Levier de commande
Molette de variateur
Variateur 230 V
Vis de poignée
Carter supérieur
Masse 230 V
Vis de masse 230 V (2)
Masse 115 V
Fil électrique pour porte-charbons 230 V (les 2)
Variateur 115 V
Bouchon de variateur
Fil électrique pour porte-charbons 115 V (les 2)
Cordon d’alimentation 3 fils 230 V
Cordon d’alimentation 3 fils 115 V
Demi-poignée inférieure + étiquette 230 V
Demi-poignée inférieure + étiquette 115 V
Carter inférieur moteur
Poignée complète équipée 230 V
Poignée complète équipée 115 V
Code
0504
0601
0726
0768
0950
0950.1
0965
0972
0972.1
1027
109913
109914
7908.31
7908.32
7933
8317
9002
9005
9009
9010
9012
9013
9014
9015
9016
9023
9038
9043
9053
9112
9143
9708
9708.1
9760
9760.1
9761
9765
9765.1
Carter inférieur équipé PP97 Plus
Nomenclature des pièces
Rondelle M4
Pignon arbré avec rondelle Belleville
Pignon intermédiaire + axe
Tirants
Poignée déportée
Platine avec 2 bagues
Arbre de sortie avec pignon
Carter alu, tube et bagues
Code
0769
8429
8430
9026
9233
9709
9762
9764
0965
9010
9112
9012
9009
9760
9013 - 9053
0504
9026
0769
9709
8430
8429
9762
9764
9233
42
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
9005
0768
Accessoires PP 97 PLUS
5
8 0950
FM 97 / Mono fouet PP97 Plus
9708
Nomenclature des pièces
9014
9002
7912
9766
Roulement D15
Anneau élastique
Bague de roulement
Mono fouet L : 300
Mono fouet L : 400
Mono fouet L : 120
Douille mâle équipée (arbre, bague de roulement,
anneau élastique)
Code
0647
079959
7912
9230a
9230b
9230c
9766
8317
AP97 / Pied Presse-purée PP97 Plus
Nomenclature des pièces
0504
9015
Bague d'étanchéité
Joint torique
Rondelle ressort
Hélice
Rondelle de friction épaulée
Grille cloche
Bague de roulement
Rondelle anti-friction
Ecrou de pied
Ensemble douille mâle, bague de roulement,
entretoise, palier complet
Arbre de sortie
0647
079959
9016
9023
0726
0601
7908.32
Code
0609
0641
0830
0835
0836
0842
7912
8422
8423
9240
9241
9230a (L:300)
9230b (L:400)
9230c (L:120)
0601
7912
0641
0842
8422
9761
9241
0835
0830
9240
0836
8423
0609
43
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Super mixeur SMX 450
Nomenclature des pièces
Turbine
Charbons (la paire)
Roulement arbre
Roulement moteur
Rondelle élastique
Clips
Ecrou rondelle turbine
Support mural
Interrupteur à bascule (ancien)
Condensateur
Sortie de câble
Interrupteur à poussoir (nouveau + capuchon rouge)
Etiquette M.A.
Pied (+ palier complet)
Arbre de transmission (roulement,
moyeu d'accouplement, arbre)
Manchon d'accouplement
Moyeu d'accouplement (pour moteur ou arbre)
Carter turbine (+2 porte balais, cage supérieure,
roulement)
Palier complet (bague d'étanchéité, joint torique,
bague autolubrifiante)
Porte-charbons équipé (l'unité)
Porte-charbons + équerre pour carter turbine alu
(l'unité)
Palier inférieur ou cage inférieure moteur
Palier supérieur ou cage supérieure moteur
Masse 230 V
Masse 115 V
Induit 230 V (cage moteur, moyeu d'accouplement, clips)
Induit 115 V (cage moteur, moyeu d'accouplement,
goupille et clips)
Vis de fixation masse (les 2)
Tirants (les 4)
Vis de tirant (les 4)
Plaque d'identification
Couteau avec vis
Moteur équipé 115 V
Moteur équipé 230 V
Code
0509
0529
0601
0602
0760
0776
0777
0862
0903
0909
0950
0990
1008
45110
45400
45139
45320
45144
45120
45122
45123
0950
0903
0990
45300
45125
45130
45131
45400
45131.1
45132
45133
45135
45135.1
45136
45136.1
45200.2
45137
45138
45139
45144
45161
45200.1
45200.2
44
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Super mixeur SMX 450
Nomenclature des pièces
Code
Rondelles de compression (les 4)
Carter supérieur 230 V
Carter supérieur 115 V
Cordon d'alimentation 230 V
Cordon d'alimentation U.S.A 115 V
Cordon UK
Cordon d'alimentation
Poignée complète
Virole
Ensemble arbre, palier, couteau
Kit de conformité SMX450 en SMX500
Vis de palier pour cloche alu (les 3)
Vis de palier pour cloche inox (les 3)
0509
0529
45230
45300
45300.1
45320
45320.1
45320.2
45320.3
45400
45500
45533
45600
7950
9902
45125
45133
0602
45230
45138
45135
45122
45123
0601
45120
45136
45123
0602
45110
45132
45161
45130
45
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Super mixeur SMX 500
Nomenclature des pièces
Turbine
Charbons
Roulement arbre
Roulement moteur
Bague d'étanchéité pour pied mixeur
Rondelle élastique
Clips
Ecrou rondelle turbine
Support mural
Interrupteur verrouillable
Interrupteur non verrouillable
Condensateur
Passe-fil
Passe-fil pour cordon 115 V
Support palier + joints
Arbre de transmission (roulement,
moyeu d'accouplement, arbre)
Manchon d'accouplement
Moyeu d'accouplement (pour moteur ou arbre)
Carter turbine (+ 2 porte balais, cage supérieure,
roulement)
Palier complet (bague d'étanchéité, joint torique,
bague autolubrifiante)
Porte-charbon équipé (l'unité)
Porte-charbons + équerre pour carter turbine alu
(l'unité)
Palier inférieur ou cage inférieure moteur
Palier supérieur ou cage supérieure moteur
Masse 230 V
Masse 115 V
Induit 230 V (cage moteur, moyeu d'accouplement,
goupille et clips)
Induit 115 V (cage moteur, moyeu d'accouplement,
goupille et clips)
Vis de fixation masse (les 2)
Tirants (les 4)
Vis de tirant (les 4)
Couteau avec vis
Code
0509
0529
0601
0602
0607
0760
0776
0777
0862
0907
0908
0909
0950
0950.1
1185
45120
45122
45123
45125
0950
45320
0509
0777
0602
45503
0760
45131 - 45131.1
45133
45505
45610
45132
0602
45122
45130
45131
45131.1
45132
45133
45135
45135.1
45136
45136.1
45137
45138
45139
45161
45130
46
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Super mixeur SMX 500
Nomenclature des pièces
45502
Platine double isolation
Moteur équipé 115 V
Moteur équipé 230 V
Rondelles de compression (les 4)
Cordon d'alimentation 230 V
Cordon d'alimentation U.S.A 115 V
Cordon UK
Cordon australien
Capot inférieur (plastique orange)
Capot supérieur (plastique orange)
Carter supérieur
Virole + poignée + étiquette + bouchons
Capot supérieur + inférieur +vis
Ensemble arbre, palier, couteau
Bouchons (les 2)
Pied (+ palier complet, platine double isolation)
Pied complet
Vis de palier pour cloche alu (les 3)
Vis de palier pour cloche inox (les 3)
0908
45501
45139
45125
45230
0529
45136
45137
45138
45135
45126
45123
Code
45126
45200.1
45200.2
45230
45320
45320.1
45320.2
45320.3
45501
45502
45503
45505
45510
45533
45610
45720
45722
7950
9902
0601
45720
45120
45722
1185
45161
47
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Super mixeur SMX 502 - 600
Nomenclature des pièces
Turbine
Charbons (la paire)
Roulement arbre
Roulement moteur
Bague autolubrifiante
Bague d'étanchéité pour pied mixeur
Joint torique
Rondelle élastique
Clips
Ecrou rondelle turbine
Support mural
Interrupteur verrouillable
Interrupteur non verrouillable
Condensateur
Passe-fil
Passe-fil pour cordon 115 V
Etiquette signalétique 230 V
Etiquette signalétique 115 V
Support palier + joints
Vis de palier pour cloche alu (les 3)
Cordon d'alimentation 230 V
Cordon d'alimentation 115 V
Cordon australien
Cordon UK
Vis de palier pour cloche inox (les 3)
Vis de palier inox (les 3)
Arbre de transmission (roulement,
moyeu d'accouplement, arbre)
Manchon d'accouplement
Moyeu d'accouplement (pour moteur ou arbre)
Carter turbine (+2 porte balais, cage supérieure,
roulement)
Platine double isolation
Code
Boîtier de commande
45510
45139
0509
0529
0601
0602
0603
0607
0610
0760
0776
0777
0862
0907
0908
0909
0950
0950.1
1048
1049
1185
7950
9011
9040
9066
9067
9902
9902.I
45503
45505
45610
45200.2
45122
45120
45122
45123
45138
45125
45126
45123
45510
0601
45720
0908
45120
45502
45722
0950
0950.1
9011
9040
45161
45501
48
1185
45130 / 45130.I
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Super mixeur SMX 502 - 600
A
Nomenclature des pièces
0509
0529
45125
45133
0602
45135
0776
Code
Palier complet (bague d'étanchéité, joint torique,
bague autolubrifiante)
Palier complet inox (bague d'étanchéité, joint torique,
bague autolubrifiante)
Palier inférieur ou cage inférieure moteur
Palier supérieur ou cage supérieure moteur
Masse 230 V
Masse 115 V
Induit 230 V (cage moteur, moyeu d'accouplement,
goupille et clips)
Induit 115 V (cage moteur, moyeu d'accouplement,
goupille et clips)
Vis de fixation masse (les 2)
Tirants (les 4)
Vis de tirant (les 4)
Couteau avec vis
Moteur équipé 115 V
Moteur équipé 230 V
Rondelles de compression (les 4)
Capot inférieur (plastique orange)
Capot supérieur (plastique orange)
Carter supérieur
Virole + poignée + étiquette + bouchons
Capot supérieur + inférieur +vis
Ensemble arbre, palier, couteau
Bouchons (les 2)
Pied (+ palier complet, platine double isolation)
Kit de verrouillage
Pied complet
45130
45130.I
45132
45133
45135
45135.1
45136
45136.1
45137
45138
45139
45161
45200.1
45200.2
45230
45501
45502
45503
45505
45510
45533
45610
45720
45721
45722
45136
45136.1
45123
0602
45132
B
45138
45126
0603
0607
0610
45130 / 45130.I
45720
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
9902
9902.I
49
www.dynamicmixers.com
e-mail : [email protected]
Super mixeur SMX 600 E
Nomenclature des pièces
Turbine Aluminium
Charbons avec bouchons (la paire)
Roulement arbre
Roulement moteur
Bague autolubrifiante
Bague d'étanchéité pour pied mixeur
Joint torique
Rondelle élastique
Clips
Ecrou rondelle turbine
Support mural
Passe-fil
Passe-fil pour cordon 115 V
Etiquette d'identification 230 V
Etiquette d'identification 115 V
Support palier + joints
Arbre de transmission (+ roulement,
moyeu d'accouplement)
Manchon d'accouplement
Moyeu d'accouplement (pour moteur)
Carter turbine alu (+2 porte balais, cage supérieure,
roulement)
Carter turbine plastique (+2 porte balais, cage
supérieure, roulement)
Platine double isolation
Palier complet (bague d'étanchéité, joint torique,
bague autolubrifiante) sans vis
Palier complet inox (bague d'étanchéité, joint torique,
bague autolubrifiante) sans vis
Palier inférieur ou cage inférieure moteur
Palier supérieur ou cage supérieure moteur
Masse 230 V
Masse 115 V
Induit 230 V (cage moteur, moyeu d'accouplement,
goupille et clips)
45712
45712.1
Code
0509
0529
0601
0602
0603
0607
0610
0760
0776
0777
0862
0950
0950.1
1007
1009
1185
45120
Boîtier de commande
45712 / 45712.1
45139
45503
45709
45610
45122
45123
45200.2
45125
45125.P
45122
45126
45130
45130.I
45132
45133
45135
45135.1
45136
45138
45123
0601
45706.1
45708
45720
45620
45120
45706
45722
45710
45710
50
45707
9011.1
0950 9040.1
0950.1
45161
1185
45130 / 45130.I
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Super mixeur SMX 600 E
Nomenclature des pièces
0509
45633
0529
45125
45125.P
45133
0602
45135
45135.1
0776
45136
45123
Code
Induit 115 V (cage moteur, moyeu d'accouplement,
goupille et clips)
Vis de fixation masse (les 2)
Tirants (les 4)
Vis de tirants (les 4)
Couteau avec vis
Moteur équipé 115 V
Moteur équipé 230 V
Rondelles de compression (les 4)
Carter supérieur
Ensemble arbre, palier, couteau
Bouchons (les 2)
Circuit de commande 230 V
Circuit de commande 115 V
Turbine plastique
Capot supérieur (plastique orange)
Kit vis boitier de commande
Capot inférieur (plastique orange)
Bouchon de protection verrouillage (unité)
Virole + poignée + étiquette + bouchons
Bouchon de protection (l'unité)
Capot inférieur + supérieur + vis
Boîtier de commande complet 230V
Boîtier de commande complet 115V
Pied (+ palier complet et platine double isolation)
Pied complet
Cordon d'alimentation 2 fils + condensateur 230 V
Cordon d'alimentation 2 fils + condensateur 115 V
Cordon australien + condensateur
Cordon UK + condensateur
Vis de palier pour cloche inox (les 3)
Vis de palier inox (les 3)
45136.1
45137
45138
45139
45161
45200.1
45200.2
45230
45503
45533
45610
45620
45620.1
45633
45706
45706.1
45707
45708
45709
45710
45711
45712
45712.1
45720
45722
9011.1
9040.1
9066.1
9067.1
9902
9902.I
0602
45132
45138
45126
0603
0607
0610
45130 / 45130.I
45720
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
9902
9902.I
51
www.dynamicmixers.com
e-mail : [email protected]
Super mixeur SMX 600 DSC
Nomenclature des pièces
Code
Charbons avec bouchons (la paire)
0529
Roulement arbre
0601
Roulement moteur
0602
Bague autolubrifiante
0603
Bague d'étanchéité pour pied mixeur
0607
Joint torique
0610
Joint torique
0641
Rondelle élastique
0760
Clips
0776
Écrou rondelle turbine
0777
Support mural
0862
Passe-fil
0950
Passe-fil pour cordon 115 V
0950.1
Support palier + joints
1185
Étiquette d’identification 230 V
1093
Étiquette d’identification 115 V
1094
Carter turbine (+2 porte balais, cage supérieure,
45125
roulement)
Carter turbine plastique (+2 porte balais, cage
45125.P
supérieure, roulement)
Platine double isolation
45126
Palier complet (bague d’étanchéité, joint torique,
45130
bague autolubrifi ante) sans vis
Palier complet inox (bague d’étanchéité, joint torique,
45130.I
bague autolubrifi ante) sans vis
Palier inférieur ou cage inférieure moteur
45132
Palier supérieur ou cage supérieure moteur
45133
Masse 230 V
45135
Masse 115 V
45135.1
Vis de fixation masse (2)
45137
Tirants (4)
45138
Vis de tirants (4)
45139
Couteau avec vis
45161
Rondelles de compression (4)
45230
Bouchons (2)
45610
Circuit de commande 230 V
45620
Circuit de commande (115 V)
45620.1
Circuit de régulation + vis + isolant
45630
Entretoise + cloche + palier complet
45631
Arbre de transmission (+ roulement,
45632
moyeu d’accouplement)
45633DSC
Turbine DSC
Pied complet DSC
45635
Capot supérieur (plastique orange)
45706
kit vis de boitier de commande
45706.1
Capot inférieur (plastique orange)
45707
Bouchon de protection verrouillage (unité)
45708
Boîtier de commande
45712 / 45712.1
45139
45709 DSC
45630
45708
46000
45706
45836 DSC
45610
45230
45620
45710
45138
45126
45710
45831
45707
9028
0601
45632
45631
45635
45161
1185
45130 / 45130.I
52
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Super mixeur SMX 600 DSC
Nomenclature des pièces
45633 DSC
0529
45133
45125
45125.P
45706.1
0602
0950
0950.1
9011.1
45135
Code
Carter supérieur
Bouchon de protection (l'unité)
Capot inférieur + supérieur + vis
Boîtier de commande complet 230V
Boîtier de commande complet 115V
Carter inférieur + platine double isolation
Induit 230 V (cage moteur, moyeu d’accouplement,
goupille et clips)
Induit 115 V (cage moteur, moyeu d’accouplement,
goupille et clips)
Moteur équipé 230 V
Moteur équipé 115 V
Virole + poignée + étiquette + bouchons
Bague de roulement pour pied
Cordon d'alimentation 2 fi ls + condensateur 230 V
Moyeu d'accouplement (pour moteur)
Cordon d'alimentation 2 fi ls + condensateur 115 V
Cage d’accouplement + goupille
Cordon australien + condensateur
Cordon UK + condensateur
Vis de palier pour cloche inox (les 3)
Vis de palier inox (les 3)
45709DSC
45710
45711
45712
45712.1
45831
45835
45835.1
45836 DSC
45836.1DSC
46000
7912
9011.1
9028
9040.1
9051
9066.1
9067.1
9902
9902.I
45137
9051
45835
0776
45132
0602
7912
45130 / 45130.I
0641
0603
0610
0607
9902.I
9902
45631
53
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Super mixeur SMX 800 E
Nomenclature des pièces
Turbine Aluminium
Charbons avec bouchons (la paire)
Roulement arbre
Roulement moteur
Bague autolubrifiante
Bague d'étanchéité pour pied mixeur
Joint torique
Joint torique
Rondelle élastique
Clips
Écrou rondelle turbine
Support mural
Passe-fil
Passe-fil pour cordon 115 V
Étiquette d’identification 230 V
Étiquette d’identification 115 V
Support palier + joints
Carter turbine (+2 porte balais,
cage supérieure, roulement)
Carter turbine plastique (+2 porte balais, cage
supérieure, roulement)
Platine double isolation
Palier complet (bague d’étanchéité, joint torique,
sans vis bague autolubrifiante)
Palier complet inox (bague d’étanchéité, joint torique,
sans vis bague autolubrifiante)
Palier inférieur ou cage inférieure moteur
Palier supérieur ou cage supérieure moteur
Masse 230 V
Masse 115 V
Vis de fixation masse (2)
Tirants (4)
Vis de tirants (4)
Couteau avec vis
Code
Boîtier de commande
45712 / 45712.1
0509
0529
0601
0602
0603
0607
0610
0641
0760
0776
0777
0862
0950
0950.1
1073
1074
1185
45139
45503
45830
45610
45125
45125.P
45836
45126
45130
45130.I
45132
45133
45135
45135.1
45137
45138
45139
45161
45138
45126
45831
9028
45712
45712.1
45706.1
45708
45620
45833
45706
45832
45840
45710
0950
9011.1
45710
54
45707
45161
1185
IMPORTANT : Chaque commande de pièces détachées doit comporter le type
et le numéro de l’appareil figurant sur la plaque d’identification.
45130 / 45130.I
Super mixeur SMX 800 E
0529
Nomenclature des pièces
0509
45633
45125
45125.P
45133
0602
45135
45135.1
0776
45835
45835.1
9051
0602
Rondelles de compression (4)
Carter supérieur
Bouchons (2)
Circuit de commande 230 V
Turbine plastique
Circuit de commande (115 V)
Capot supérieur (plastique orange)
Kit vis boitier de commande
Capot inférieur (plastique orange)
Bouchon de protection verrouillage (unité)
Bouchon de protection (l'unité)
Capot inférieur + supérieur + vis
Boîtier de commande complet 230V
Boîtier de commande complet 115V
Virole + poignée + étiquette + bouchons
Carter inférieur + platine double isolation
Entretoise + cloche + palier complet
Arbre de transmission (+ roulement,
moyeu d’accouplement)
Ensemble arbre, palier, couteau
Induit 230 V (cage moteur, moyeu d’accouplement,
goupille et clips)
Induit 115 V (cage moteur, moyeu d’accouplement,
goupille et clips)
Moteur équipé 230 V
Moteur équipé 115 V
Pied complet
Bague de roulement pour pied
Cordon d'alimentation 2 fils + condensateur 230 V
Moyeu d'accouplement (pour moteur)
Cordon d'alimentation 2 fils + condensateur 115 V
Cage d’accouplement + goupille
Cordon australien + condensateur
Cordon UK + condensateur
Vis de palier pour cloche inox (les 3)
Vis de palier inox (les 3)
Code
45230
45503
45610
45620
45633
45620.1
45706
45706.1
45707
45708
45710
45711
45712
45712.1
45830
45831
45832
45833
45834
45835
45835.1
45836
45836.1
45840
7912
9011.1
9028
9040.1
9051
9066.1
9067.1
9902
9902.I
45132
9902
7912
45130 / 45130.I
0641
0610 0603
9902.I
0607
55
45832
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Super mixeur SMX 800 DSC
Code
Charbons avec bouchons (la paire)
0529
Roulement arbre
0601
Roulement moteur
0602
Bague autolubrifiante
0603
Bague d'étanchéité pour pied mixeur
0607
Joint torique
0610
Joint torique
0641
Rondelle élastique
0760
Clips
0776
Écrou rondelle turbine
0777
Support mural
0862
Passe-fil
0950
Passe-fil pour cordon 115 V
0950.1
Étiquette d’identification 230 V
1098
Étiquette d’identification 115 V
1099
Support palier + joints
1185
Carter turbine (+ 2 porte balais, cage supérieure,
45125
roulement)
Carter turbine plastique (+ 2 porte balais, cage
45125.P
supérieure, roulement)
Platine double isolation
45126
Palier complet (bague d’étanchéité, joint torique,
45130
bague autolubrifiante) sans vis
Palier complet inox (bague d’étanchéité, joint torique,
45130.I
bague autolubrifiante) sans vis
Palier inférieur ou cage inférieure moteur
45132
Palier supérieur ou cage supérieure moteur
45133
Masse 230 V
45135
Masse 115 V
45135.1
Vis de fixation masse (2)
45137
Tirants (4)
45138
Vis de tirants (4)
45139
Couteau avec vis
45161
Rondelles de compression (4)
45230
Bouchons (2)
45610
Circuit de commande 230 V
45620
Circuit de commande (115 V)
45620.1
Circuit de régulation
45630
45633DSC
Turbine DSC
Capot supérieur (plastique orange)
45706
Kit vis de boitier de commande
45706.1
Capot inférieur (plastique orange)
45707
Bouchon de protection verrouillage (unité)
45708
45709DSC
Carter supérieur
Bouchon de protection (l'unité)
45710
Capot inférieur + supérieur + vis
45711
Boîtier de commande complet 230V
45712
Boîtier de commande complet 115V
45712.1
Boîtier de commande
45712 / 45712.1
45139
45709 DSC
45630
45708
45899
45706
45836 DSC 8
45610
45620
45710
45138
45126
45831
Nomenclature des pièces
45710
45707
9028
0601
45833
45832
45840
45161
1185
45130 / 45130.I
56
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Super mixeur SMX 800 DSC
Nomenclature des pièces
45633 DSC
0529
45125.P
45133
45125
45706.1
0602
0950
0950.1
9011.1
45135
Code
Carter inférieur + platine double isolation
Entretoise + cloche + palier complet
Arbre de transmission (+ roulement,
moyeu d’accouplement)
Ensemble arbre, palier, couteau
Induit 230 V (cage moteur, moyeu d’accouplement,
goupille et clips)
Induit 115 V (cage moteur, moyeu d’accouplement,
goupille et clips)
Moteur équipé 230 V
Moteur équipé 115 V
Pied complet
Virole + poignée + étiquette + bouchons
Bague de roulement pour pied
Cordon d'alimentation 2 fils + condensateur 230 V
Moyeu d'accouplement (pour moteur)
Cordon d'alimentation 2 fils + condensateur 115 V
Cage d’accouplement + goupille
Cordon australien + condensateur
Cordon UK + condensateur
Vis de palier pour cloche inox (les 3)
Vis de palier inox (les 3)
45831
45832
45833
45834
45835
45835.1
45836DSC8
45836.1DSC8
45840
45899
7912
9011.1
9028
9040.1
9051
9066.1
9067.1
9902
9902.I
45137
9051
45835
0776
45132
0602
7912
45130 / 45130.I
0641
0603
0610
0607
9902
9902.I
45832
57
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Gigamix
Nomenclature des pièces
Code
Nomenclature des pièces
Assemblage flèche.............................................9349
Courroie
Capot
Poulie menante + moyeu
Poulie menée + moyeu
Lot de vis + rondelles pour fixation moteur
Lot de vis + rondelles pour fixation flèche
Lot de vis + rondelles pour fixation pivot-frein
Lot de vis + rondelles pour fixation Pied
Lot de vis + rondelles pour fixation capot
Moteur
Lot de vis + écrous pour fixation tôle sur flèche
Lot de vis pour fixation tôle sur carter moteur
Code
Boîtier électrique
0625
089915
9362
9363
9364
9365
9366
9367
9368
9369
9370
9371
Boîtier + PE
Contacteur moteur
Variateur TRI 2.2 KW
Bornier de raccordement
Bouton poussoir arrêt
Bouton "arrêt urgence"
Voyant "présence tension"
Bouton poussoir "marche"
Bouton + potentiomètre
Boîtier + PE
Relais thermique
9349
9390
9391
9392
9393
9394
9395
9396
9397
9398
9399
93991
089915
0625
9362
9364
9363
9365
9367
9366
9370
9368
9371
9369
9396
9399
9390
9395
9391
9394
9391
9395
9397
9394
9392
58
9397
9396
9398
93991
9393
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Gigamix
Nomenclature des pièces
Code
Assemblage pied sans cloche ................................9350
9350
Roulement (l'unité)
Roulement
Anneau élastique palier superieur
Anneau élastique douille
Palier, entretoise, douille
Arbre d’entraînement
0792
0621
0621
0633
0792
079911
9360
9361
Assemblage cloche démontable ............................9351
0621
9360
9361
079911
0633
9351
Joint torique 30 x 3
Joint torique 42 x 2.5
Joint torique 34 x 2
Roulement
Bague à lèvre
Circlips
Palier inférieur à visser
Bride porte bague
Kit étanchéité (joints + roulement + vis + circlips)
Couteau
Arbre porte couteau + roulement +
accouplement + circlips
Cloche de protection seule
Lot de vis pour assemblage cloche
0618
0639
0640
0649
0662
0790
089912
089926
9349
9356
9357
9358
9359
0639
089912
9358
0649
9357
0790
0640
0618
089926
0662
9356
9359
Liste des pièces détachées 2014
59
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Gigamix
Nomenclature des pièces
Code
Nomenclature des pièces
Assemblage pivot-frein ......................................9352
Complément
Vis sans tête M8x30
Anneau élastique pour butée frein
Ressort de compression
Anneau élastique pour axe frein
Poignée pour frein
Feuille isolante
Butée frein
Intercalaire
Plaque porte flèche
Poignée
Vis de poignée
Axe frein
Micro rupteur + vis
Pivot-frein + excentrique + came + axe de came
Poignée amovible
Rondelle 50x12
Roue fixe + vis (à l’unité)
Roue frein + vis (à l’unité)
Châssis + support de flèche
0773
0788
0789
0791
079912
089916
089921
089927
089932
9077
9078
9372
9373
9374
Code
0793
089953
9353
9354
9355
9077
9349
9352
9350
0793
9078
089953
0793
9351
9355
9352
9353
9354
089916
089932
9373
9374
0791
9372
079912
0773
089927
0789
089921
0788
60
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Gigamix
Nomenclature des pièces
9387
Code
Assemblage fouet boule
9380
0662
079911
0647
0639
9381
Joint torique 42 x 2.5
Roulement
Joint torique 86 x 2
Joint torique 8 x 1.9 (unité)
Bague à lèvre
Anneau élastique
Tirant (unité)
Entretoise de boite de réduction
Entretoise pignon intermédiaire
Vis M6 (les 4)
Arbre d’attaque
Palier inférieur + bagues
Pignon double + axe
Pignon intermédiaire + axe
Embase boite de reduction + bagues
Arbre de sortie équipé
Outil fouet
Boîte de réduction complète sans fouet boule
0639
0647
0653
0659
0662
079911
089958
08999912
089972
9359
9380
9381
9382
9383
9384
9385
9386
9387
0653
089958
9386
08999912
089972
9382
9383
0647
0659
9384
0653
9359
0647
9385
0662
61
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Presse-Agrumes PA 96 - Dynajuicer
Nomenclature des pièces
Code
Filtre
Vis pour socle (l'unité)
Grande butée
Vis pour moteur (l'unité)
Passe-fil
Passe-fil 115V
Interrupteur
Interrupteur à partir du N° 70037
Plaque support moteur + bague d’étanchéité
Cordon d'alimentation 230 V
Cordon d'alimentation U.S.A. 115 V
Cordon UK
Cordon australien
Moteur + Condensateur + Arbre 230 V
Moteur + Condensateur + Arbre 115 V
Réhausse
Godet
Noyau centrifugeur
Socle
9604
0420
0702
0748
079929
0950
0950.1
0998
0998.1
9601
9602
9602.1
9602.2
9602.3
9603
9603.1
9604
9605
9606
9607
0420
9606
9605
0702
079929
9601
9603
9607
0998 (0998.1)
0950
9602
0748
Supports mixeurs SM 4/6/8/10/12
Nomenclature des pièces
Code
Bouton surmoulé long
Bouton surmoulé court
Bouchon blanc SM (les 2)
Bouchon plastique (les 2)
Ensemble dame de nage
Ensemble dame de nage SENIOR
Demi-lune orange + vis + rondelle
Demi-lune orange + vis + rondelle + cale SENIOR
Profilé largeur 60 mm
Profilé largeur 20 mm
Butée extérieure (les 2)
45902
0701
0707
0728
45610
45900
45900.S
45900.1
45900.2
45901
45902
45610.S
45901
0701
0707
45900 / 45900.S
45610
45900.1
45900.2
45610.S
0728
0728
45610.S
62
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Coupe aliment CF 2000
0883
0886
079936
079934
079935
3700
079933
0784
0884
0758
0885
0891
0785
079937
Nomenclature des pièces
Circlips
Ecrou frein pour fourchette
Ecrou papillon
Axe fourchette
Axe biellette
Axe couteau
Cale d’épaisseur
Biellette
Lame couteau
Plateau
Fourchette + bras
Rondelle concave pour biellette
Rondelle concave pour fourchette
Rondelle pour écrou frein
Rondelle pour fourchette
Rondelle plastique pour couteau
Code
0758
0784
0785
0883
0884
0885
0886
0889
0891
1190
3700
079933
079934
079935
079936
079937
0889
1190
Girafe mixeur GM 93
Nomenclature des pièces
Code
Moteur 230 V
Moteur 115 V
Bague d'étanchéité
Roulement inférieur ou supérieur
Courroie trapézoïdale
Flèche
Capot de flèche
Capot latéral
9310
9311
Nomenclature des pièces
0505
0518
0620
0621
0625
0899.14
0899.15
0899.31
089915
9312
9314
9308
9307
9306
9325
0981
0505
9305
089931
9303
0625
9326
089914
9316
9317
0621
9318
0620
9322
9327
Contacteur magnétique
Roulette pivotante freinée Ø 80
Capot avant
Cordon d'alimentation Europe (380 V)
Vis de capot + rondelle plastique (l'unité)
Coffret + Contacteur + Disjoncteur 230 V
Coffret + Contacteur + Disjoncteur 115 V
Capot arrière
Poulie moteur + Moyeu
Levier de serrage
Manivelle de levage
Poulie réceptrice + Moyeu
Tube de plongée
Arbre de transmission
Arbre porte-couteau
Couteau
Supports élastiques (les 3)
Fourche
Châssis
Roue D200
Code
0981
9301
9303
9305
9306
9307
9307.1
9308
9310
9311
9312
9314
9316
9317
9318
9322
9325
9326
9327
9328
Pièces détachées suivant disponibilité
9328
9301
63
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Essoreuse à salade électrique EM 98
Nomenclature des pièces
Bague autolubrifiante
Vis de poignée (unité)
Poignée
Rondelle friction
Vis capot moteur (l'unité)
Interrupteur
Capuchon interrupteur
Passe-fil
Passe-fil pour cordon (115V)
Cordon d'alimentation 230 V
Cordon d'alimentation 115 V
Cordon UK
Cordon australien
Bac + Axe
Panier
Couvercle seul
Axe pivot
Pivot complet (plus vis)
Capot moteur 230V (avec étiquette)
Capot moteur 115V (avec étiquette)
Grand pignon
Code
Nomenclature des pièces
0603
0720
0782
0787
079917
0905
0905.1
0950
0950.1
0966
0967
0973
0974
2801
P2802
2804
2810
2814
3001
3001.1
3002
Code
Carter de protection pignon
Moteur 230 V (+ condensateur + arbre moteur)
Moteur 115 V (+ condensateur + arbre moteur)
Platine moteur
Petit pignon
Axe grand pignon + rondelle griffe +
rond.plate + rond.friction
Condensateur 230V
Condensateur 115V
Vis pour moteur (l'unité)
0782
0905.1
3003
3004
3004.1
3005
3006
3007
3008
3008.1
079929
0905
0950
0966
0720
079917
3001
3004
3008
2810
3005
079929
2801
3006
3007
0603
2804
P2802
2814
0603
0787
3002
3003
64
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Essoreuses à salade manuelles E 10 / E 20
Nomenclature des pièces E 10
Bac + Axe
Panier
Couvercle complet (3 pignons, 1 manivelle,
1 flasque, 1 axe)
Couvercle seul
Ensemble poignée seul
Axe pivot
Ensemble poignée avec flasque, axe et 3 pignons
Pivot complet (billes, bague, vis)
Flasque
Grand pignon percé + goupille
Grand pignon
Petit pignon
Goupille
Axe pour pignons
Ensemble de pignons (2806, 2807, 2808, 2811)
Vis (les 4)
Ecrous plastique orange (4)
Goujons inox M 4x25 (4)
Code
1801
P1802
1803
1804
1809
1810
1812
1814
2805
2806
2807
2808
2811
2813
2815.1
9014
9014.P
9014.G
Nomenclature des pièces E 20
Code
Bac + Axe
Panier
Couvercle complet (3 pignons, 1 manivelle,
1 flasque, 1 axe)
Couvercle seul
Flasque
Grand pignon percé + goupille
Grand pignon
Petit pignon
Ensemble poigné seul
Axe pivot
Goupille pour grand pignon
Ensemble poignée avec flasque, axe et 3 pignons
Axe pour pignons
Pivot complet (billes, bague, vis)
Ensemble de pignons (2806, 2807, 2808, 2811)
Vis (les 4)
Ecrous plastique orange (4)
Goujons inox M 4x25 (4)
2801
P2802
2803
2804
2805
2806
2807
2808
2809
2810
2811
2812
2813
2814
2815.1
9014
9014.P
9014.G
1809 / 2809
9014
1810
2805
1812
2810
2806
2812
2811
1801
2813
2801
2808
2807
1804
P1802
P2802
2804
1814
2814
1803
2803
65
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Essoreuse à salade manuelle E20 "Couvercle étanche" E 20SC
Nomenclature des pièces
Bague d'étanchéité 14 x 24 x 7
Bague d'étanchéité 25 x 37 x 6
Joint torique 183 x 3
Vis TFB 3.9 x 14
Bac + Axe
Grand pignon percé + goupille
Grand pignon
Petit pignon
Axe pivot
Goupille pour grand pignon
Axe pour pignons
Pivot complet (billes, bague, vis)
Ensemble de pignons (2806, 2807, 2808, 2811, 2822)
Ensemble poignée seule
Flasque
Petit pignon de sortie
Couvercle équipé (joint torique + bague
d'étanchéité)
Accouplement
Panier
Ensemble poignée avec flasque, axe et 3 pignons
Couvercle complet (4 pignons, 1 manivelle,
1 flasque, 1 axe, 1 accouplement
Platine + vis (3)
Vis (4)
Code
0644
0645
0646
079958
2801
2806
2807
2808
2810
2811
2813
2814
2815.2
2820
2821
2822
2825
2823
2824
2825
2826
2827
2814
2828
9014
2810
2801
66
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
9014
2820
2821
2826
0644
2806
2808
2827
2813
2807
2822
2828
0646
2823
0645
2824
079958
67
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Dynacoupe
Nomenclature des pièces
Patin d’ancrage (l’unité) + 4 vis
Pied (l’unité)
Ventouse (l’unité)
Bague autolubrifiante (l’unité)
Circlips
Goupille (l’unité)
Manivelle + goupille
Pignon conique + goupille
Bouton à visser
Engrenage conique lisse
Ensemble galet support de disque
Ensemble manivelle
Partie inférieure + 6 vis + bague
Partie supérieure
Pousse légumes
Tôle de blocage + 4 vis
Axe creux
Axe galet
Chapeau support + 2 vis
Galet
Axe porte disque
Clavette
Ensemble axe porte disque
Code
3507
3508
3512
3523
3524
3525
3526
3527
3600
3607
3608
3609
3610
3611
3612
3613
3614
3615
3616
3617
3618
3619
3620
3612
3600
3611
3508
3512
3507
3613
3609
3607
3610
3608
3620
AC...
3527
3523 3614 3524 3525 3523
3526
3615
3616
3617
3619
3618
68
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Dynacube
Nomenclature des pièces
3867
3510
3897
Grille inférieure 7 mm
Grille inférieure 14 mm
Grille inférieure 8,5 mm
Grille inférieure 17 mm
3506
Grille inférieure 10 mm
Ensemble poignée
Goulotte
3511
Couteau complet
Kit Couteau NG (axe + pignon + couteau)
Couteau complet - nouvelle génération
3500
Support plastique couteau
Support plastique couteau - nouvelle génération
Partie
inférieure
Voir ensemble
engrenages
Partie supérieure + bague
Patin d’ancrage (l’unité)
3509
Pied (l’unité)
Plateau intermédiare + bagues + vis
3567
3568
Pousse légumes 8,5 mm et 17 mm
3585
Tôle de blocage + vis
3586
3597
Ventouse (l’unité)
3467
Axe d’entrainement du couteau
3468
Axe d’entrainement du couteau - nouvelle génération
3485
3486
Axe d’entrainement des grilles + roulements
3497
Bague autolubrifiante
Bague autolubrifiante
3505
Bague autolubrifiante
Bague autolubrifiante
3508
Engrenage double + goupille
3512
Engrenage droit + goupille
3507
3504.C / 3504.NG Roulement (l’unité)
Axe creux
3504.1 /
3504.1NG
Bague autolubrifiante (l’unité)
support seul
Circlips
3501
Goupille
Manivelle + goupille
Pignon conique + goupille
3517
Clips de verrouillages (les 3)
Grille supérieure 7 mm
3513 / 3513.NG
Grille Supérieure 14 mm
Grille supérieure 8,5 mm
3519
Grille supérieure 17 mm
Grille supérieure 10 mm
Pousse légumes 7 mm et 14 mm
3518
Pousse légumes 10 mm
A
3528
A
3515
3514.1
3520
3516
Code
3467
3468
3485
3486
3497
3500
3501
3504.C
3504.K
3504.NG
3504.1
3504.1NG
3505
3506
3507
3508
3509
3510
3511
3512
3513
3513.NG
3514.1
3515
3516
3517
3518
3519
3520
3521
3522
3523
3524
3525
3526
3527
3528
3567
3568
3585
3586
3597
3867
3897
3521
3527
3523
3522
3524 3525
3523
3526
69
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Dynacutter
Nomenclature des pièces
Roulement
Vis d’embase (4)
Cage d’accouplement + goupille
Arbre d’attaque équipé (cage et roulement)
Adaptateur complet
Couvercle
Ensemble couteau
Bol
Cône + frette
Pivot pour cône + bague + bille
Pivot pour bol
Poignée
Vis de poignée
Adaptateur + bagues + étiquette
Arbre de sortie + pignon
Pignon intermédiaire + arbre
Embase équipée de bagues et bague d’étanchéité
Axe 8x40
Lame inférieure
Lame inférieure dentée
Lame supérieure
Lame supérieure dentée
Code
0601
9014
9051
9055
9070
9071
9072
9073
9074
9075
9076
9077
9078
9080
9081
9082
9083
089948
089949
089949D
089950
089950D
9070
9071
9072
70
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
9051
9081
9082
9055
9083
0601
9014
9080
9074
089948
089950
089950D
9076
9073
9075
9078
089949
089949D
9014
9077
71
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Coupe-Légume
Nomenclature des pièces
Roulement
Vis de platine (4)
Cage d’accouplement + Goupille
Arbre d’attaque équipé (cage d’accouplement,
roulement)
Bol inox
Pousse légumes rond
Couvercle complet
Disque à émincer
Disque éjecteur
Socle
Poignée boule
Pousse légumes
Couvercle seul
Pignon intermédiaire
Pignon de sortie + arbre
Platine + roulement
Vis M8 x 16
Arbre hexagonal
Code
0601
9014
9051
9089
9055
9073
9084
9085
9086
9087
9088
9089
9090
9091
9092
9093
9094
079947
089964
089964
9084
9090
9086
9087
079947
0601
9093
9088
9073
72
IMPORTANT : Chaque commande de pièces détachées doit comporter le type et le numéro de l’appareil figurant sur la plaque d’identification.
Coupe-Légume
9086 Disque à émincer
9502
9051
9095
0601
9055
AC
0601
9096
Nomenclature des pièces
Code
9086 Disque à émincer
Vis de moyeu hexagonal
Moyeu 12 pans
Pivot pour disque a émincer ou a râper
Disque coupe frite
Vis de moyeu hexagonal
Moyeu hexagonal
Disque a frites
Pivot pour disque a trancher
Ecrou
9170 Disque coupe cubes
Vis de moyeu hexagonal
Moyeu hexagonal
Disque a trancher
Pivot pour disque a trancher
Disque coupe cube
Ecrou
9502
9095
9096
9502
9095.a
9175
9172
9174
9502
9095.a
9171
9172
9173
9174
9091
Disque coupe frite
9170 Disque coupe cube
0601
9092
9502
9502
9095.a
9095.a
9171
9175
9172
9172
9094
9172
9173
9014
9174
9174
73
Liste des pièces détachées 2014
Tel. 33 (0)2 51 63 02 72
Fax 33 (0)2 51 63 02 73
www.dynamicmixers.com
e-mail : [email protected]
Un réseau de distribution
international
FILIALES DYNAMIC
NORTH AMERICAN DIS
ISTRI
T BUTION
(USA / Canada)
Tel. : +1-800-267-7794 - +1-51
514-9
4-9565 012
1 7
Fax : +1-877-668-6623 - +1-514
51 -956-8983
83
e-mail : [email protected]
• USA :
1320 route 9 # 1352 - Champlain, NY - 12919
web : dynamicmixersusa.com
• CANADA : Montreal, Quebec
3227 Boul. pitfield
H4S-1H3
web : dynamicmixers.ca
ALLEMAGNE
Eine starke Marke der Groupe NADIA GMBH
Robert-Koch-Strasse 7 - 77694 Kehl
Tel. +49 (0)7851 886 45-0
Fax +49 (0)7851 886 45-32
Kontakt: [email protected]
www.dynamic-professional.de
Distribué par :
Offrez-vous les originaux !
Création Graphique Bleu Com’ Cèdre - 02 41 56 08 73 - Cholet - RCS ANGERS 437 855 083 000 14 - Mise à jour Janvier 2014 - Crédit photos : J.J. Bernier - Fotolia - © antishock
BUREAUX
TAHITI (Polynésie Française) :
Tel (689) 70 49 64
