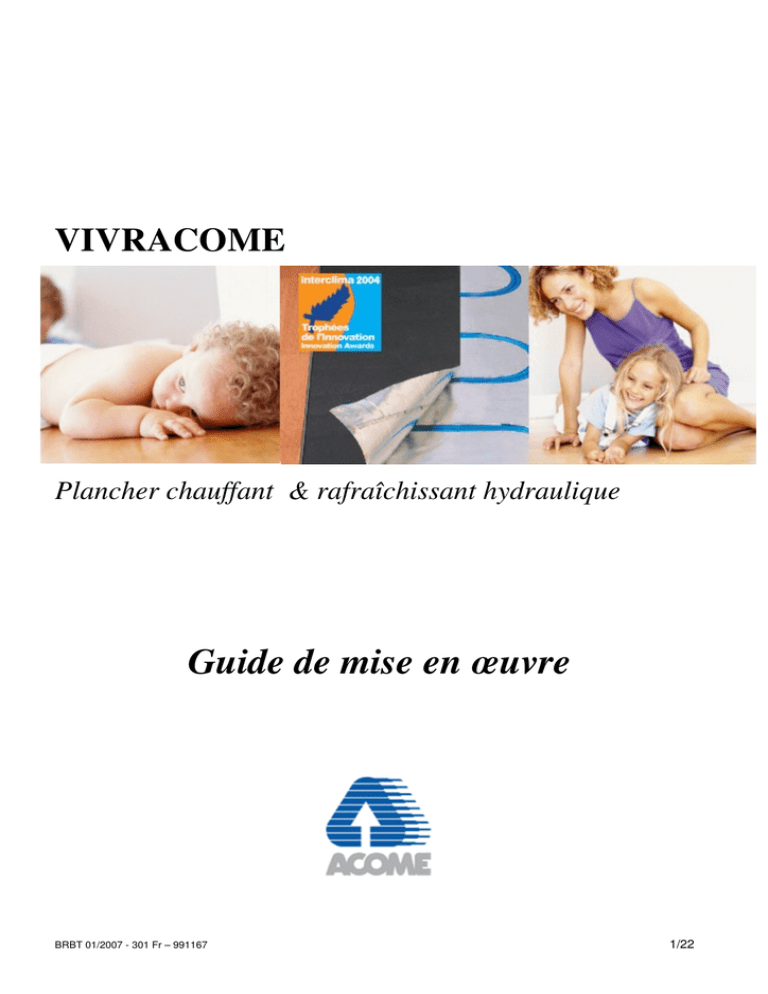

VIVRACOME
Plancher chauffant & rafraîchissant hydraulique
Guide de mise en œuvre
BRBT 01/2007 - 301 Fr – 991167
1/22
VIVRACOME
SOMMAIRE
Composition du pack VIVRACOME ...................................................................................3
Préparation du chantier : ....................................................................................................4
Isolation périphérique :.......................................................................................................4
Pose des dalles PSE : ........................................................................................................4
Réalisation du réseau de chauffage ..................................................................................9
Raccordement du système VIVRACOME – Distribution des fluides...............................9
1 - Distribution directe des circuits avec ensemble(s) répartiteur(s) Thermacome®............................... 9
2 - Distribution via un module de gestion hydraulique (rénovation) .................................................... 10
3 - Distribution via un kit manuel avec purge ....................................................................................... 11
4 - Distribution via un kit thermostatisé avec purge ............................................................................. 11
Remplissages - Essais......................................................................................................12
Raccordement sur ensemble(s) répartiteur(s) Thermacome® ...............................................12
Pression d'essai :.............................................................................................................................................. 12
Raccordement sur module de gestion hydraulique ...............................................................12
Remplissage à partir du réseau primaire. ....................................................................................................... 12
Pression d'essai :.............................................................................................................................................. 12
Remplissage à partir du module de gestion hydraulique. ................................................................................ 13
Pression d'essai :.............................................................................................................................................. 13
Raccordement sur kit manuel ou kit thermostatisé avec purge.............................................13
Pression d'essai :.............................................................................................................................................. 13
Pose de la sous-couche aluminisée : ..............................................................................14
Pose du revêtement de sol stratifié : ..............................................................................14
Pose des plaques en ciment cellulose : ........................................................................15
• Pose sur plancher bois ou sur dalle béton ne comportant pas des tubes ou gaines électriques ......... 15
• Pose sur dalle béton comportant des tubes ou gaines électriques : .................................................... 16
Mise en chauffe initiale : ...................................................................................................17
Mise en service / Equilibrage ...........................................................................................18
PV d’essais ........................................................................................................................18
Réparation : ......................................................................................................................18
Exemple de pose du système VIVRACOME avec 2 circuits : ........................................18
ANNEXE A : joints de dilatation / joints de fractionnement .........................................19
Spécificités plancher rafraîchissant ..............................................................................21
BRBT 01/2007 - 301 Fr – 991167
2/22
VIVRACOME
*
*
/
Composition du pack VIVRACOME
4
OU
*
: revêtement de sol non fourni.
BRBT 01/2007 - 301 Fr – 991167
3/22
VIVRACOME
Préparation du chantier :
Le support destiné à recevoir la dalle PSE doit avoir une planéité de 5 mm sous la règle de 2 m, et de 2 mm
sous la règle de 20 cm avec un aspect de surface fin et régulier.
Suivant les cas, un ragréage peut s'avérer nécessaire.
Pour les supports en bois en rénovation (planchers bois ou panneaux dérivés du bois), ce ragréage devra
être systématique, au minimum de type P3 et d’une hauteur minimale de 3 mm.
Les enduits de ragréage utilisés doivent être des enduits industriels bénéficiant d’un avis technique et
utilisés conformément à leur avis technique.
Prévoir le raccordement du système de préférence dans des placards accessibles et dans la zone centrale
de la surface à chauffer, afin de faciliter les branchements.
Isolation périphérique :
Procéder en premier lieu à la pose de l'isolation périphérique ACOME d'une épaisseur de 5 mm, le long
des murs, parois, piliers, cheminées, emprises d'escalier, etc. c'est à dire tous les éléments verticaux qui
seront en contact avec les dalles PSE, et ce depuis le plancher porteur.
Agrafage de l’isolation
périphérique
Pose des dalles PSE : ( voir exemple de pose pages suivantes)
Pose du système VIVRACOME :
Les dalles principales aluminisées seront impérativement placées perpendiculairement au sens de pose du
revêtement de sol stratifié flottant. Le sens de pose du revêtement de sol stratifié flottant est défini dans
l’avis technique du fabricant.
Alimentation hydraulique
Basse température
BRBT 01/2007 - 301 Fr – 991167
4/22
VIVRACOME
Nota : Cette pose doit s’effectuer à une température minimale de 5°C.
Après avoir déterminer le point d’entrée des tubes :
1 Placer les dalles d’extrémités (découpées) de part et d’autres de la pièce.
2 Positionner la première rangée de dalles principales aluminisées.
Ces dalles doivent être bien alignées de sorte que l’assemblage ne présente pas de jeu supérieur à
2 mm et doivent être disposées de façon à avoir un bon équerrage entre elles.
La pose des dalles principales aluminisées doit être effectuée en quinconce. Pour cela, la seconde
rangée est commencée à l’aide d’une dalle principale aluminisée découpée, d’au moins 40 cm de
longueur, issue de la pose de la première rangée.
Procéder de la sorte jusqu’à la réalisation complète de la surface à traiter.
Les zones non traitées par le réseau de chauffage, ainsi que les défauts d’équerrage éventuels de la
pièce, seront complétés à l’aide des dalles PSE pelliculées aluminium non utilisées (cf. schéma
« exemple de pose du système VIVRACOME avec 2 circuits" en fin de document).
La liaison au sol des dalles PSE VIVRACOME préconisée est le vissage. En cas d’impossibilité,
cette fonction sera assurée par collage (cf. tableau en fin de page).
3 Pose :
−
Pose sur plancher bois :
Fixer les dalles PSE au centre au moyen d’une vis à bois ( 6 x 60 mm)* équipée d’une rondelle conique
de diamètre extérieur supérieur à 20 mm. La tête de vis ne doit pas dépasser le plan des dalles PSE.
* par exemple selon épaisseur du plancher
−
Pose sur dalle béton ne comportant pas de tubes ou de gaines électriques :
Vérifier, avant de fixer les dalles PSE au sol, que le support ne comporte pas des tubes ou gaines
électriques susceptibles d’être percés, fixer les dalles PSE au centre au moyen d’une cheville à frapper
(6 x 60 mm) équipée d’une rondelle conique de diamètre extérieur supérieur à 20 mm. La tête de vis ne
doit pas dépasser le plan des dalles PSE.
−
Pose sur dalle béton comportant des tubes ou gaines électriques : (1)
Encoller le support à l’aide de mortier colle** C2, C2-S1 ou C2-S2 pour carrelage avec une spatule
plastique crantée 6 x 6. A réaliser progressivement suivant l’avancement de la pose des dalles PSE
VIVRACOME.
** consommation environ 3.5 Kg/m²
Laisser sécher au moins 24 heures et vérifier qu’il n’existe pas de désaffleure entre plaques.
S’il existe après séchage un désaffleure, veuillez traiter la zone concernée en la recollant et
laisser de nouveau sécher 24 heures.
(1) En fonction de l’aspect du support, un primaire d’accroche peut être préconisé (se référer à la notice du fabricant de la
colle).
Support plancher bois
Support dalle béton sans canalisation ou gaine électrique
Support dalle béton avec canalisations ou gaines électriques
BRBT 01/2007 - 301 Fr – 991167
Liaison
mécanique
assurée par :
Vis
Cheville
Colle C2
Atténuation
bruit
d’impact
assurée par :
Colle C2
Colle C2
Colle C2
5/22
VIVRACOME
La pose s’effectue selon le principe d’assemblage décrit ci-dessous :
1
Découper les dalles
d’extrémité (voir ci-contre)
et les placer de part et
d’autre de la pièce.
Point de
raccordement
BRBT 01/2007 - 301 Fr – 991167
6/22
VIVRACOME
2
Positionner les dalles
principales
aluminisées dans
l’ordre ci-dessous.
40 cm mini.
20 cm mini
Obligation de bien
respecter le sens
des dalles.
Le bord des dalles
sans aluminium
doit être du côté
des extrémités
BRBT 01/2007 - 301 Fr – 991167
7/22
VIVRACOME
3
Positionner les dalles
principales
aluminisées dans
l’ordre ci-dessous.
BRBT 01/2007 - 301 Fr – 991167
8/22
VIVRACOME
Réalisation du réseau de chauffage
- Déroulement des tubes :
•
•
•
•
•
•
•
•
Positionner les deux bobines sur un axe de déroulage situé, si possible, à l'extérieur de la pièce.
Couper les liens des 2 couronnes de tube.
Loger, ensemble, les deux tubes dans une des rainures de la dalle de raccordement, au pied du point de
raccordement, et effectuer la pose en serpentin, tout en conservant une sur longueur de 0,50 à 1 m pour le
raccordement au mode de distribution hydraulique.
Dérouler progressivement les 2 tubes au fur et à mesure de leur insertion dans les rainures des dalles.
Les tubes ne doivent pas être posés à moins de 5 cm des parois verticales.
Si nécessaire, les tubes doivent être maintenus dans les rainures à l’aide du ruban adhésif fourni. Ce ruban
adhésif devra être posé au bord des dalles d’extrémité et sur l’ensemble du réseau de chauffage afin de
pouvoir coller la sous - couche aluminisée et optimiser le maintien des tubes lors de l’essai de mise sous
pression.
Une fois le serpentin de pose réalisé, couper les 2 tubes en conservant à nouveau une sur longueur de 0,50
à 1 mètre pour le raccordement au mode de distribution hydraulique.
Remplir les rainures vides avec les chutes de tubes non utilisées.
Raccordement du système VIVRACOME – Distribution des fluides
Selon la configuration de l’installation et de l’émetteur, choisir l'un ou l'autre des modes 1,2,3 ou 4.
®
1 : Distribution directe des circuits avec ensemble(s) répartiteur (s) Thermacome ……..……page 9
2 : Distribution via un module de gestion hydraulique……………………………………..……..page 10
3 : Distribution via un kit manuel avec purge………………………………………………………page 11
4 : Distribution via un kit thermostatisé avec purge……………………………………….………page 11
1 - Distribution directe des circuits avec ensemble(s) répartiteur(s) Thermacome®.
(eau chaudière basse température 35 à 50°C)
Ceux-ci doivent être obligatoirement placés à un niveau supérieur à celui du réseau de tubes afin d’en
assurer la purge.
Ils seront placés de préférence dans des placards accessibles et dans la zone centrale de la surface à
chauffer. Afin de faciliter les branchements, la cote mini par rapport au sol brut ne devra pas être
inférieure à 0,50 m (axe du barreau retour), 0,60 m en cas d'utilisation de débitmètres thermomètres.
Il est fortement conseillé d'installer sur les ensembles répartiteurs une régulation individuelle pour
chaque circuit.
Le ou les thermos moteurs seront installés après les opérations de purge et d'épreuve, et lorsque
l'alimentation électrique permettant leur ouverture sera disponible.
Le nombre maximal de raccordement à un collecteur est de :
3 circuits par devant (pour une configuration à 180 °C) .
3 circuits par devant et 3 circuits par derrière (pour une configuration à 360 °C).
BRBT 01/2007 - 301 Fr – 991167
9/22
VIVRACOME
A l’aide du kit de raccordement, connecter les 4 tubes :
Venant du barreau
″RETOUR″
Venant du barreau
″Aller″
2 - Distribution via un module de gestion hydraulique (rénovation)
(eau chaudière haute température – 60 à 80°C)
Venant du barreau
″RETOUR″
Venant du barreau
″Aller″
Voir notice de mise en
œuvre du module de
gestion hydraulique
pour réaliser le
raccordement au
système
VIVRACOME.
Prévoir le raccordement d’un thermostat.
BRBT 01/2007 - 301 Fr – 991167
10/22
VIVRACOME
3 - Distribution via un kit manuel avec purge
(eau chaudière basse température – 35 à 50°C)
®
Kit permettant une distribution en bi-tube, à partir d’un ensemble répartiteur Thermacome
Venant du barreau
″RETOUR″
régulé.
Venant du barreau
″Aller″
4 - Distribution via un kit thermostatisé avec purge
(eau chaudière basse température – 35 à 50°C)
Kit permettant une distribution en bi-tube à partir d’un ensemble répartiteur Aquacome.
Venant du barreau
″RETOUR″
BRBT 01/2007 - 301 Fr – 991167
Venant du barreau
″Aller″
11/22
VIVRACOME
Remplissages - Essais
N'utilisez que l'eau de ville du réseau. En saison froide ou pour les installations à usage intermittent,
incorporer de l'antigel (Propylène glycol : dosage minimum 25 %).
Remplir lentement l'installation puis:
1. Raccordement sur ensemble(s) répartiteur(s) Thermacome®
-
-
-
-
-
Fermer tous les robinets d'équilibrage et robinets de fermeture des ensembles répartiteurs.
Fixer la conduite d'amenée d'eau de ville au robinet de vidange du barreau "départ" desservant les
robinets d'équilibrage, et raccorder un tube (chute d'Ecotube ou d'Europex par exemple) au robinet de
vidange du barreau "retour", pour servir d'évacuation vers un point de vidange.
Alimenter ensuite en eau de ville.
Ouvrir les 2 robinets de vidange, puis remplir le premier circuit en ouvrant le robinet d'équilibrage et le
robinet de fermeture. L'air du circuit s'échappera vers la vidange jusqu'à remplissage complet constaté
par un écoulement d'eau sans air à la vidange.
er
Refermer le 1 circuit avant d'effectuer la même opération sur les circuits suivants, les uns après les
autres.
L'ensemble des circuits étant rempli, fermer lentement le robinet bas côté vidange, maintenir la pression
de ville, puis fermer le robinet d'arrivée d'eau de ville.
Ouvrir tous les robinets d'équilibrage et de fermeture.
Pression d'essai :
Oter les purgeurs automatiques s'ils sont tarés à moins de 6 bars, les remplacer par des bouchons filetés
mâles 3/8" ou 1/2" suivant le cas. Ouvrir le boisseau du barreau "départ", monter la pression à 6 bars et
maintenir celle-ci pendant 1 heure.
Procéder au resserrage éventuel des raccords.
A l'issue de l'épreuve, remonter les purgeurs automatiques le cas échéant.
2. Raccordement sur module de gestion hydraulique
(se référer à la notice du module de gestion).
Remplissage à partir du réseau primaire.
- Arrêter électriquement le circulateur du circuit de chauffage principal, réseau primaire.
- Vérifier que la vanne d’équilibrage retour primaire, les purges et les robinets de vidange du module sont
fermés.
- Ouvrir la vanne départ primaire.
- Vérifier que la poignée de la vanne trois voie est dans l’axe de circulation du fluide.
- Raccorder un tube (chute d' Ecotube par exemple) au robinet de vidange situé sur le circuit chauffant
Vivracome réseau secondaire pour servir d'évacuation vers un point de vidange.
- Alimenter ensuite en eau de ville la chaudière, pression maxi 1,5 bars. Mettre le circulateur du circuit
primaire en fonctionnement.
- Ouvrir complètement la vanne de vidange du circuit secondaire.
- Basculer la poignée de la vanne trois voies dans le sens inverse de l’aiguille d’une montre jusqu’à butée
(remplissage circuit) : l'air du circuit s'échappe vers la vidange jusqu'à remplissage complet constaté par
un écoulement d'eau sans air à la vidange.
- Basculer la poignée de la vanne trois voies dans le sens des aiguilles d’une montre jusqu’à butée
(remplissage corps du module).
- Remettre la poignée de la vanne trois voies dans l’axe de circulation du fluide.
- Fermer lentement le robinet de vidange, maintenir la pression de ville.
- Ouvrir la vanne d’équilibrage du circuit primaire.
.
- Fermer le robinet d'arrivée d'eau de ville dès que la pression du réseau est rétablie.
Pression d'essai :
- Monter la pression à 3 bars et maintenir celle-ci pendant 2 heures.
- Procéder au resserrage éventuel des raccords.
BRBT 01/2007 - 301 Fr – 991167
12/22
VIVRACOME
Remplissage à partir du module de gestion hydraulique.
- Vérifier que la vanne d’équilibrage retour primaire, la vanne primaire, les purges et les robinets de
vidange du module sont fermés.
- Raccorder un tube (chute d'Ecotube par exemple) au robinet de vidange situé sur le circuit secondaire
pour servir d'évacuation vers un point de vidange.
- Fixer la conduite d'amenée d'eau de ville au robinet de vidange.
- Ouvrir l’alimentation d’eau du robinet (fig. a).
- Ouvrir les deux vannes de vidange à fond.
- Basculer la poignée de la vanne trois voies dans le sens inverse des aiguilles d’une montre : l'air du
circuit s'échappe vers la vidange jusqu'à remplissage complet constaté par un écoulement d'eau sans
air à la vidange.
- Basculer la poignée de la vanne trois voies dans le sens des aiguilles d’une montre jusqu’à butée
(remplissage corps du module).
- Remettre la poignée de la vanne trois voies dans l’axe de circulation du fluide.
- Fermer lentement le robinet de vidange du circuit secondaire.
- Ouvrir la vanne d’équilibrage du circuit primaire et la vanne tout ou rien, départ primaire.
- Fermer lentement le robinet de vidange d’amenée d’eau.
- Couper l’alimentation d’eau.
Fig. a : alimentation du robinet
Pression d'essai :
- Monter la pression à 3 bars et maintenir celle-ci pendant 2 heures.
3 & 4 . Raccordement sur kit manuel ou kit thermostatisé avec purge
Remplir les circuits de façon identique à une installation avec radiateurs.
Pression d'essai :
- Monter la pression à 6 bars et maintenir celle-ci pendant 1 heure.
Pose du revêtement de sol
Pose spécifique selon le revêtement de sol adopté :
Si revêtement de sol stratifié flottant : voir page 14 (ATEx n° 1386).
Si revêtement de sol carrelage collé ou parquet collé : voir pages 15 à 17
NOTA: Voir pages 21 à 22 en cas de pose du système en mode réversible
(chauffant /rafraîchissant)
BRBT 01/2007 - 301 Fr – 991167
13/22
VIVRACOME
Revêtement de sol flottant
Pose de la sous-couche aluminisée :
Cette pose doit s’effectuer sur toute la surface traitée, bord à bord, sans chevauchement. Les bandes de
sous-couche éventuellement fixées entre elles à l’aide d’un ruban adhésif (fourni), conformément aux
préconisations du DTU 51.11.
Le ruban adhésif (fourni) portant le marquage cité ci-après, devra être apposé sur le dessus de la souscouche en périphérie de la pièce :
"ATTENTION système de plancher chauffant NE PAS PERCER, toute intervention ou changement de
revêtement de sol doit être réalisé par un professionnel. Le revêtement de sol doit être compatible avec le
système. "
Nota : le port de gants est conseillé afin d’éviter les coupures (face aluminium tranchante) ou tout autre
désagrément.
Afin de préserver le système VIVRACOME de tout risque de dégradation lié aux aléas de chantier
(piétinements, chutes d'objets, gravats etc..), Le système devra être recouvert aussitôt après sa mise
en œuvre par le revêtement de sol.
Pose du revêtement de sol stratifié : voir annexe A pages 19-20.
Le revêtement de sol stratifié est mis en œuvre, en pose flottante, selon l’avis technique du fabricant et doit
être compatible avec le plancher chauffant.
Dans le cas d’une jonction entre 2 pièces traitées en
obligatoirement collé.
plancher chauffant, le seuil de porte doit être
Dans le cas d’une jonction entre 2 pièces, l’une avec un plancher chauffant et l’autre sans, un seuil de porte
adapté peut être fixé à l’aide de vis dans la partie ne comportant pas le plancher chauffant.
BRBT 01/2007 - 301 Fr – 991167
14/22
VIVRACOME
Revêtement de sol collé
Pose des plaques en ciment cellulose : voir annexe A pages 19-20.
Encoller le plancher chauffant VIVRACOME à l’aide de mortier colle* C2, C2-S1 ou C2-S2 pour carrelage
avec une spatule plastique crantée 6 x 6, à réaliser progressivement suivant l’avancement de la pose des
plaques en ciment cellulose. Les découpes des plaques sont réalisées à l’aide d’un couteau de découpe
spécial avec pointe en carbure (réf. ACOME : 716845).
- Humidifier très légèrement la plaque à l’aide d’un rouleau, d’un balai ou d’un pulvérisateur,
- Ces plaques de 6 mm sont posées conformément aux indications mentionnées sur les plaques, bord à
bord, en quinconce, en réalisant un équerrage des plaques entre elles. Démarrer à l’opposé par rapport à
la porte d’accès, selon le principe des figures. Laisser un jeu maximum de 3 mm en bordure. Après
collage, réaliser une faible pression sur la plaque afin qu’elle adhère bien au support et vérifier la planéité
de l’ensemble.
- Ne jamais poser de plaque ayant l'une des dimensions inférieures à 20 cm.
- Ne jamais faire chevaucher parallèlement une bordure de plaque à des tubes PER (espace entre tubes et
bordure de plaque ≥ à 2,5 cm).
- Croisements des plaques en T obligatoires, croisements en croix interdits
LIAISON AU SOL DES PLAQUES EN CIMENT CELLULOSE :
•
Pose sur plancher bois ou sur dalle béton ne comportant pas des tubes ou gaines
électriques
avec une spatule plastique crantée 6 x 6.
A réaliser progressivement suivant l’avancement de la pose des plaques ciment cellulose.
(1)
Ces plaques sont impérativement fixées au sol à l’aide de vis à bois ou chevilles à frapper (6 x 60 mm)
avec rondelles de 20 mm (voir schéma),
. une fixation à chaque jonction de T est obligatoire,
. une fixation tous les 40 à 45 cm dans les jonctions entre plaques est obligatoire.
. une fixation tous les 40 à 45 cm dans l’axe de la plaque est obligatoire : Attention aux tubes.
Quantité de chevilles à prévoir : 8 x le nombre de plaques en ciment cellulose.
Conseil : réaliser un repérage sur les plaques indiquant la zone de passage des tubes PER.
*consommation environ 3.5 Kg/m²
(1) Par exemple selon épaisseur du plancher.
BRBT 01/2007 - 301 Fr – 991167
15/22
VIVRACOME
Revêtement de sol collé (suite)
•
Pose sur dalle béton comportant des tubes ou gaines électriques :
avec une spatule plastique crantée 6 x 6. A réaliser progressivement suivant l’avancement de la pose
des plaques en ciment cellulose.
Laisser sécher au moins 24 heures le support et vérifier qu’il n’existe pas de désaffleure entre
plaques. S’il existe après séchage un désaffleure, veuillez traiter la zone concernée en la recollant
et laisser de nouveau sécher 24 heures.
Support plancher bois
Support dalle béton sans canalisation ou gaine électrique
Support dalle béton avec canalisations ou gaines électriques
Liaison
mécanique
assurée par :
Vis
Cheville
Colle C2
Atténuation
bruit
d’impact
assurée par :
Colle C2
Colle C2
Colle C2
Préparation des joints entre plaques :
Dépoussiérer, humidifier les jonctions entre plaques afin de pouvoir poser une bande de renfort (type
calicot adhésif treillis armé) de 50 mm de large et résistante aux alcalins, puis les maroufler avec le
mortier colle* C2, C2-S1 ou C2-S2 à carrelage.
Conseil :
Traiter les zones de forts passages avec des plaques entières et non avec des chutes de plaques.
Des joints de dilatation ( dalle ciment cellulose)doivent être prévus dans les cas suivants:
•
•
•
•
Aux joints de structure existants
Aux endroits ou le plancher change de direction (Dans les pièces en " L").
Au centre du plancher, si la dimension est supérieure à 4200 mm dans n'importe quelle direction.
Aux endroits où il y a un changement de support.
BRBT 01/2007 - 301 Fr – 991167
16/22
VIVRACOME
Revêtement de sol collé (suite)
Mise en chauffe initiale :
La mise en chauffe du système doit être effectuée 24 heures après séchage du support (plaques en ciment
cellulose). La première mise en chauffe commence avec un fluide à une température comprise entre 20°C et
25°C qui doit être maintenue pendant trois jours. Ensuite, la température maximale de service doit être
atteinte et maintenue pendant quatre jours supplémentaires, puis arrêt du chauffage.
Pose du revêtement de sol : voir annexe A pages 19-20.
- Le collage des carreaux de carrelage avec un mortier colle* C2, C2-S1 ou C2-S2 se fait conformément aux
règles en vigueur, sur la face quadrillée de la plaque en ciment cellulose. Réalisation des joints entre
carreaux.
- Le traitement des joints périphériques entre plinthes et carreaux de carrelage est fait à l’aide de joint souple
à élasticité permanente.
- Le collage de parquet doit être conforme aux prescriptions du fabricant et du DTU 51-2 ( NF P63-202-1)
Si pose d’appareils sanitaires : les baignoires et douches ne doivent pas reposer sur le système
VIVRACOME.
Aucun conduit électrique, aucune canalisation ECFS et d’évacuation ne doit être incorporée dans le
système VIVRACOME.
BRBT 01/2007 - 301 Fr – 991167
17/22
VIVRACOME
Mise en service / Equilibrage
Avant la mise en service, il est fortement conseillé de vidanger et de rincer complètement l'installation et de
procéder éventuellement au traitement de l’eau.
Equilibrage du (ou des) ensemble(s) répartiteur(s) : cf. documentation spécifique jointe au produit ACOME.
La mise en service de l'installation peut être effectuée une fois la mise en œuvre terminée et les essais
effectués.
La mise en chauffe du système doit être effectuée en respectant les instructions définies dans l’avis
technique du revêtement de sol.
PV D’essais
Un PV de mise en service doit être établi lors de la pose du système conformément aux règles en vigueur et
adressé à:
ACOME
ADV Tubes et Surfaces Rayonnantes
Romagny
50140 MORTAIN
Le professionnel doit apposer une étiquette (fournie) dans la zone de raccordement portant la mention
suivante :
"ATTENTION système de plancher chauffant NE PAS PERCER, toute intervention ou changement de
revêtement de sol doit être réalisé par un professionnel. Le revêtement de sol doit être compatible avec le
système".
Réparation :
Toute réparation doit être obligatoirement réalisée par un professionnel.
Dans le cas d’un changement de revêtement de sol, il appartiendra au professionnel de remplacer le
revêtement de sol par un revêtement compatible avec le système.
Exemple de pose du système VIVRACOME avec 2 circuits
et un poteau central :
Zones non traitées (à remplir avec les dalles PSE non utilisées pour la réalisation du réseau de chauffage )
BRBT 01/2007 - 301 Fr – 991167
18/22
VIVRACOME
ANNEXE A
BRBT 01/2007 - 301 Fr – 991167
19/22
VIVRACOME
ANNEXE A
BRBT 01/2007 - 301 Fr – 991167
20/22
VIVRACOME
Spécificités plancher rafraîchissant
Limites d’emploi
Ce guide est un complément au guide de mise en œuvre Vivracome, il est applicable aux travaux exécutés
dans les bâtiments d’habitation. La pose dans d’autres types de locaux n’est pas visée par ce guide.
Pour des raisons de confort et pour se prémunir des risques de condensation, le plancher rafraîchissant doit
être limité à une température de surface de sol minimum de 20°C et une température ambiante minimum de
24°C (Cf. : Cahier du CSTB n° 3164).
Conseils de Conception
• Toutes les canalisations (y compris les raccordements) hors plancher doivent être calorifugées.
• Dans le cas de raccordement de packs Vivracome directement sur un même ensemble répartiteur, on
veillera à limiter à 3 le nombre maximum de kits de raccordement Vivracome à cet ensemble afin d’éviter
une concentration de tubes trop importante devant celui-ci.
• Possibilité d’interdire le rafraîchissement dans certaines pièces (exemple : salle de bains, pièces humides)
en utilisant une cartouche thermostatique ACOME CTH 18* (réf. 524000) placée sur le circuit départ de
l’ensemble répartiteur alimentant la pièce non rafraîchie.
• Régulation d’ambiance par pièce : Obligation d’utiliser un thermostat d’ambiance réversible, mode hiver/
été avec consigne de température modulable (exemples : régulation radio HF ACOME (réf. 523885 / 523845
/ 523897 / 523998 / 523876 / 523869), thermostat électronique filaire ACOME (réf. 524008).
• La pompe de circulation doit être conçue pour véhiculer de l’eau refroidie.
• Régulation du générateur, sécurité : la régulation du générateur doit comporter un dispositif limitant la
température de départ (tableau 1) et d’un dispositif de sécurité indépendant de la régulation avec
réarmement manuel.
Pour toutes configurations spécifiques, consulter nos services.
ZONE géographique
Zone côtière de la Manche, de la Mer du Nord et de l'Océan Atlantique
au nord de l'embouchure de la Loire.
Largeur 30 km
Zone côtière de l'Océan Atlantique au sud de l'embouchure de la Loire
et au nord de l'embouchure de la Garonne.
Largeur 50km
Zone côtière de l'Océan Atlantique au sud de l'embouchure de la
Garonne
Largeur 50 km
Zone côtière méditerranéenne
Largeur 50 km
Zone intérieure
Tableau 1 (cf. : Cahier du CSTB n° 3164).
Température
départ (°C)
minimale
de
19°C
20°C
21°C
22°C
18 °C
Conseils de Mise en œuvre
La mise en œuvre doit être réalisée conformément aux prescriptions de la notice fournie dans le pack
Vivracome, au guide de mise en oeuvre Vivracome ainsi qu’à ce guide technique pour les planchers
réversibles Vivracome. Après avoir réalisé la pose du circuit hydraulique, remplir obligatoirement les rainures
vides des dalles PSE avec un mortier colle ciment de classe C2 ou C2-S1/S2 et non avec les chutes de
tubes afin d’obstruer totalement ces passages et éviter une convection d’air pouvant provoquer des risques
de condensation à l’intérieur des rainures.
BRBT 01/2007 - 301 Fr – 991167
21/22
VIVRACOME
Avec revêtement de sol stratifié flottant
Lors de la pose de la sous-couche PE/Aluminisée ACOME (réf. 716877 / 716878 / 716879) , les lés de celle-ci
doivent être posés bord à bord et obligatoirement joints entre eux à l’aide d’un ruban adhésif interdisant ainsi les
éventuelles remontées d’humidités par capillarité.
• La pose du revêtement de sol stratifié est réalisée conformément au DTU 51.11 (NF P 63-204-1).
• La résistance thermique du revêtement de sol stratifié seul ne doit pas dépasser 0,09 m².K/W.
• L’utilisation du revêtement de sol stratifié doit être visée par un Avis Technique au moins pour le mode
chauffage.
• Le revêtement de sol stratifié doit être compatible plancher rafraîchissant (voir fabriquant).
Avec revêtement de sol carrelage collé
Lors de la pose des plaques HB en ciment cellulose ACOME (réf. 716844) et du carrelage, le collage s’effectue
avec un mortier colle ciment de classe C2 ou C2-S1/S2 conformément au CPT Cahier du CSTB n°3267 (ne pas
utiliser de mortier colle de sulfate de calcium non autorisé en rafraîchissement).
• Le revêtement de sol collé doit être compatible plancher chauffant et rafraîchissant (voir fabriquant).
Avec revêtement de sol parquet contre-collés, à parement bois
Lors de la pose des plaques HB en ciment cellulose ACOME (réf. 716844), le collage s’effectue avec un mortier
colle ciment de classe C2 ou C2-S1/S2 conformément au CPT Cahier du CSTB n°3267 (ne pas utiliser de mortier
colle de sulfate de calcium non autorisé en rafraîchissement).
• La pose du revêtement de sol parquet contre-collé, à parement bois est réalisée conformément au DTU
51.2 (NF P 63-202-1) et doit être compatible plancher chauffant et rafraîchissant (voir fabriquant).
• La résistance thermique du revêtement de sol parquet contre-collé, à parement bois seul ne doit pas
dépasser 0,13 m².K/W.
Conseils d’utilisation
L’installateur doit vérifier et veiller au bon fonctionnement du plancher chauffant rafraîchissant en s’assurant que
les consignes de fonctionnement (températures ambiantes en mode hiver/été) sont connues par le client
utilisateur.
Afin de bénéficier d’un confort garanti en été, la température ambiante ne doit pas présenter un écart supérieur à
6°C par rapport à la température extérieure pour éviter les chocs thermiques corporels, ne jamais être inférieure à
24°C.
Eviter de faire fonctionner en mode rafraîchissant les pièces dans lesquelles vous ne vivez pas l’été.
L’installation d’une ventilation mécanique contrôlée est obligatoire et doit rester en fonctionnement durant la
période estivale, celle-ci contribue à éliminer une condensation passagère.
Voir dans le tableau 2 ci-dessous, la puissance absorbée maximum par le plancher rafraîchissant Vivracome
suivant la nature du revêtement de sol en régime établi.
Nature de revêtement de sol
Carrelage collé*
Absorption haute
Stratifié flottant**
30 W/m²
20 W/m²
Parquet contre- collé,
à parement bois***
20 W/m²
Tableau 2
* pour une résistance thermique du carrelage de 0,01 m².K.W
** pour une résistance thermique du revêtement de sol seul de 0,09 m².K.W
*** pour une résistance thermique du revêtement de sol seul de 0,13 m².K.W
Informations complémentaires :
La pose de revêtement de sol scellé est interdite. Le plancher rafraîchissant Vivracome, en fonctionnement
estival, est un rafraîchissement de confort par abaissement de la température résultante, sans aucune
modification de l’humidité spécifique contrairement à la climatisation ou au conditionnement d’air.
* Cartouche thermostatique interdisant la circulation d’eau inférieure à une température de 18°C dans le circuit hydraulique.
BRBT 01/2007 - 301 Fr – 991167
22/22

Guide de mise en œuvre

Transcription

Documents pareils

Imprimer la fiche

On efface et on s`implique

Voir l`article de presse

maintenance silestone attention

Airéo - Atlantic

PC 300 - THIEVIN

Remorques Type RT Gamme ZEPHYR

1 • 12 Innovation technologique intégrée dans un design soigné et

CASSIS CLUB
