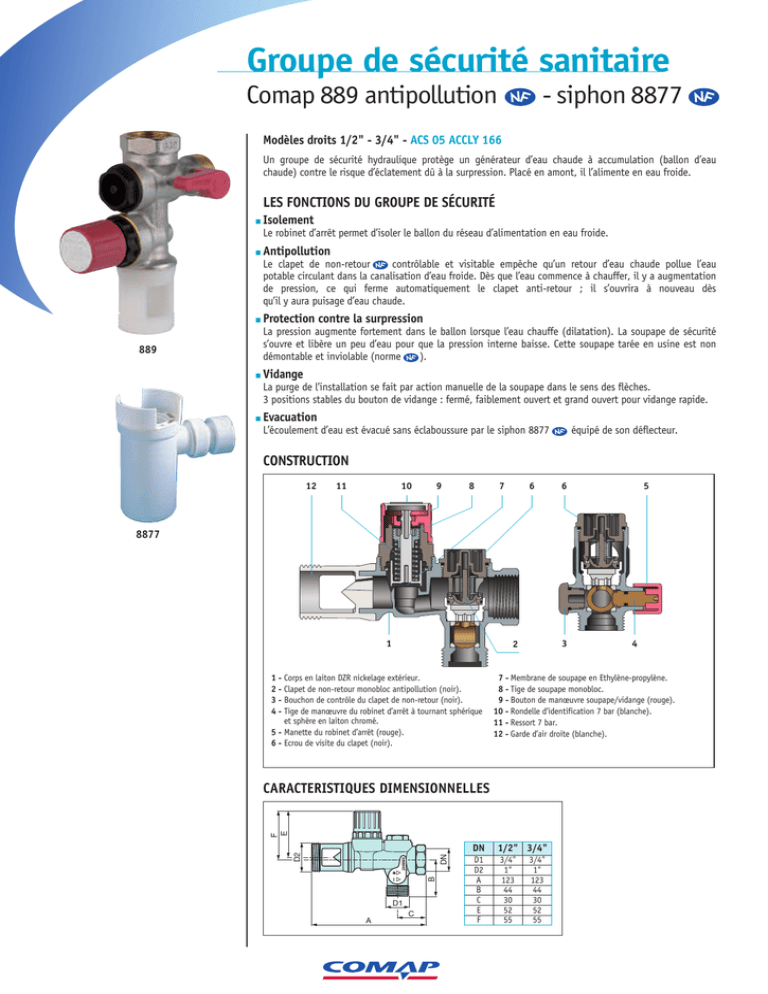

Groupe de sécurité sanitaire

Groupe de sécurité sanitaire
Comap 889 antipollution
- siphon 8877
Modèles droits 1/2" - 3/4" - ACS 05 ACCLY 166
Un groupe de sécurité hydraulique protège un générateur d’eau chaude à accumulation (ballon d’eau
chaude) contre le risque d’éclatement dû à la surpression. Placé en amont, il l’alimente en eau froide.
LES FONCTIONS DU GROUPE DE SÉCURITÉ
■
Isolement
Le robinet d’arrêt permet d’isoler le ballon du réseau d’alimentation en eau froide.
■
Antipollution
Le clapet de non-retour
contrôlable et visitable empêche qu’un retour d’eau chaude pollue l’eau
potable circulant dans la canalisation d’eau froide. Dès que l’eau commence à chauffer, il y a augmentation
de pression, ce qui ferme automatiquement le clapet anti-retour ; il s’ouvrira à nouveau dès
qu’il y aura puisage d’eau chaude.
■
Protection contre la surpression
La pression augmente fortement dans le ballon lorsque l’eau chauffe (dilatation). La soupape de sécurité
s’ouvre et libère un peu d’eau pour que la pression interne baisse. Cette soupape tarée en usine est non
démontable et inviolable (norme
).
889
■
Vidange
La purge de l’installation se fait par action manuelle de la soupape dans le sens des flèches.
3 positions stables du bouton de vidange : fermé, faiblement ouvert et grand ouvert pour vidange rapide.
■
Evacuation
L’écoulement d’eau est évacué sans éclaboussure par le siphon 8877
équipé de son déflecteur.
CONSTRUCTION
12
11
10
9
8
7
6
6
5
8877
1
3
2
1 - Corps en laiton DZR nickelage extérieur.
2 - Clapet de non-retour monobloc antipollution (noir).
3 - Bouchon de contrôle du clapet de non-retour (noir).
4 - Tige de manœuvre du robinet d’arrêt à tournant sphérique
et sphère en laiton chromé.
5 - Manette du robinet d’arrêt (rouge).
6 - Ecrou de visite du clapet (noir).
7 - Membrane de soupape en Ethylène-propylène.
8 - Tige de soupape monobloc.
9 - Bouton de manœuvre soupape/vidange (rouge).
10 - Rondelle d’identification 7 bar (blanche).
11 - Ressort 7 bar.
12 - Garde d’air droite (blanche).
B
DN
D2
F
E
CARACTERISTIQUES DIMENSIONNELLES
D1
A
C
4
DN
1/2" 3/4"
D1
D2
A
B
C
E
F
3/4"
1"
123
44
30
52
55
3/4"
1"
123
44
30
52
55
Groupe de sécurité sanitaire
Comap 889 antipollution
- siphon 8877
APPLICATIONS
Protection des chauffe-eau à accumulation à sortie verticale.
Puissance utile maximale :
- 4 kW pour le modèle 1/2",
- 10 kW pour le modèle 3/4".
PERFORMANCES
- Ces groupes de sécurité respectent les exigences de la norme NF EN 1487 12/2000 antipollution.
- Le contrôle de l’étanchéité du clapet de non-retour peut se faire avec le ballon sous pression, robinet
d’isolement fermé.
- Le système de gouttage et la garde d’air sont en polymères techniques peu sensibles à l’entartrage.
- Le siphon est directement encliquetable sur la bague-déflecteur d’une seule pièce à visser sur la garde
d’air.
LES
DES GROUPES COMAP AU SERVICE DES PROFESSIONNELS
Des couleurs-repères : noir pour les organes de contrôle réservés aux professionnels, blanc pour
les organes d’évacuation et rouge pour les organes accessibles à l’utilisateur (robinet d’arrêt, bouton
de soupape).
■ Fourniture d’une notice attachable à poser sur le siphon ou le ballon pour informer l’utilisateur
de l’écoulement «normal» de l’eau en période de chauffe et ainsi éviter des appels injustifiés en SAV.
■ Proposition d’un kit complet : groupe 889 + siphon 8877 (code 889050).
■ Accessoires : un réducteur de pression 5437 (code 543706), un régulateur thermostatique d’eau chaude
605 (code 605006).
■
INSTALLATION
1
2
3
Eau
chaude
• Montage en direct sur la tubulure du chauffe-eau par l’orifice
femelle (1). Ne pas monter sur un chauffe-eau à chauffe
directe un groupe de sécurité de diamètre inférieur
au diamètre des tubulures du chauffe-eau.
• Arrivée d’eau froide sur l’orifice mâle (2).
• La vidange doit toujours être orientée vers le bas :
- l’orifice (3) fileté 1" permet le raccordement direct avec
le siphon COMAP 8877 Ø 1",
- ne pas sous-dimensionner la canalisation de vidange,
D.32 PVC à coller.
L’installation d’un groupe de sécurité est obligatoire sur tout
générateur d’eau chaude à accumulation. L’utilisation d’un
siphon
d’évacuation est fortement recommandée.
Vidange
La garde d’air du modèle 8891 doit être orientée vers le bas
pour l’évacuation, utiliser une clé plate pour la manœuvrer.
CARACTERISTIQUES D’EMPLOI ET HYDRAULIQUES
COMAP FRANCE
16, av. Paul Santy - B.P. 8211
F - 69355 LYON Cedex 08
E. mail : [email protected]
Website : www.comap.fr
Soupape de sûreté
Pression de tarage à 7 bar
Pression de début d'ouverture pour un écoulement minimum de 2,4 l/h
Débit de vapeur (185°C) à 8,4 bar (doit être supérieur à 220 kg/h)
Débit de l'eau pour l’effet «pop» à 8,4 bar (doit être supérieur à 600 l/h)
Débit de vidange manuelle à 0,1 bar (doit être supérieur à 300 l/h)
Clapet de non retour
Débit d’alimentation à 1 bar (doit être supérieur à 3528 l/h)
Pression d'étanchéité basse pression à 0,03 bar
Pression d'étanchéité haute pression à 16 bar
Corps du groupe
Pression d'étanchéité très haute pression à 25 bar
Niveau acoustique à 3 bar suivant normes EN ISO3822-1 et EN ISO3822-3
Performances du groupe 889
DN20 (indice NG)
7 bar
7,35 bar
260 kg/h
5300 l/h
440 l/h
3700 l/h
Etanche
Etanche
Etanche
Groupe I ≤ 20 dBA
Réf. F.52.16-1.02.048.A
Caractéristiques des essais réalisés et exigences
de la norme NF EN1487
