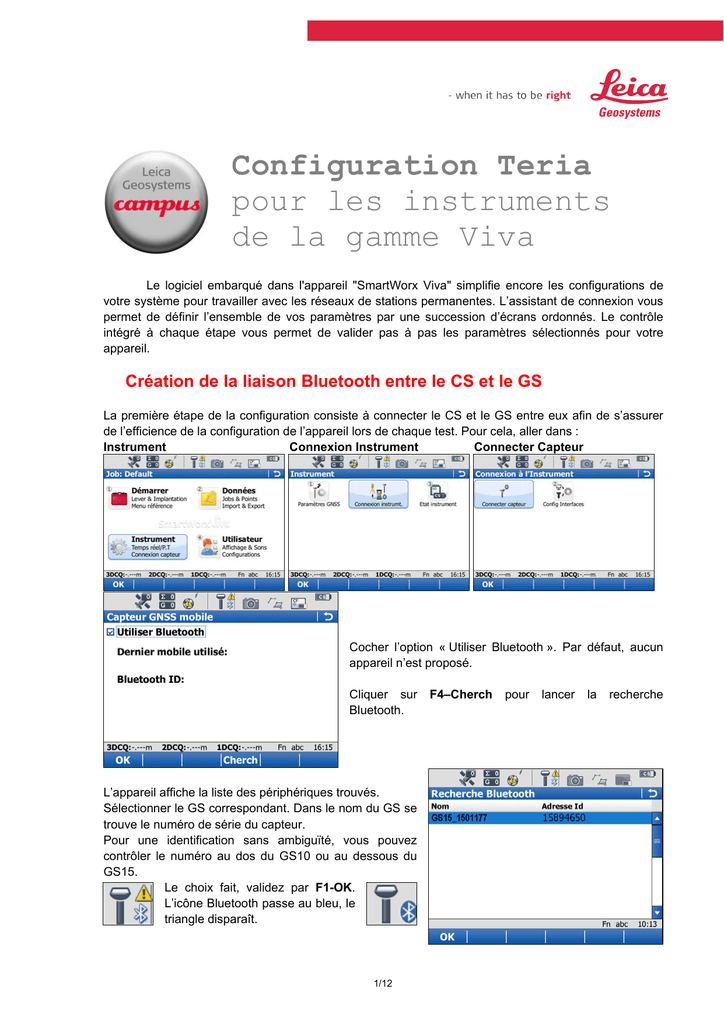

Configuration Teria pour les instruments de la

Configuration Teria
pour les instruments
de la gamme Viva
Le logiciel embarqué dans l'appareil "SmartWorx Viva" simplifie encore les configurations de
votre système pour travailler avec les réseaux de stations permanentes. L’assistant de connexion vous
permet de définir l’ensemble de vos paramètres par une succession d’écrans ordonnés. Le contrôle
intégré à chaque étape vous permet de valider pas à pas les paramètres sélectionnés pour votre
appareil.
Création de la liaison Bluetooth entre le CS et le GS
La première étape de la configuration consiste à connecter le CS et le GS entre eux afin de s’assurer
de l’efficience de la configuration de l’appareil lors de chaque test. Pour cela, aller dans :
Instrument
Connexion Instrument
Connecter Capteur
Cocher l’option « Utiliser Bluetooth ». Par défaut, aucun
appareil n’est proposé.
Cliquer sur
Bluetooth.
L’appareil affiche la liste des périphériques trouvés.
Sélectionner le GS correspondant. Dans le nom du GS se
trouve le numéro de série du capteur.
Pour une identification sans ambiguïté, vous pouvez
contrôler le numéro au dos du GS10 ou au dessous du
GS15.
Le choix fait, validez par F1-OK.
L’icône Bluetooth passe au bleu, le
triangle disparaît.
1/12
F4–Cherch
pour
lancer
la
recherche
Activation / Désactivation de la constellation GLONASS
En fonction du réseau utilisé, de votre zone géographique et de votre abonnement, l’utilisation de la
constellation GLONASS peut être modifiée. Pour cela, aller dans :
Instrument
Paramètres GNSS
Connecter Capteur
Cocher Glonass pour
l’activer sur le capteur.
Dans la page Avancé,
«poursuite
L2C»
et
«Santé» doivent être
définis sur Automatique
et « Limite DOP » sur
Aucun.
Valider par F1–OK.
Assistance technique Leica Geosystems
Tel : 01.30.09.17.17 – Choix n°1
Mail : [email protected]
2/12
Hot line Téléphonique
8h30 - 18h00 du lundi au jeudi
8h30 – 16h00 le vendredi
Configuration de la connexion Temps réel
Introduction
La connexion temps réel se divise en trois partie distinctes. En effet, selon l’emplacement de votre carte
SIM, la configuration de la connexion Internet varie. Les méthodes « Carte SIM dans le GS », « Carte
SIM dans le CS » et « Carte SIM dans le téléphone Bluetooth seront donc détaillées séparément.
Méthode « Carte SIM dans le GS »
La configuration se fait maintenant pas à pas grâce à l’assistant. Veiller à ce que le modem soit
connecté et qu’une carte SIM activée y soit insérée. Pour démarrer la configuration, aller dans :
Instrument
Paramètres GNSS
Assistant temps réel
On commence par créer
et nommer la nouvelle
connexion temps réel.
On validera chaque
étape par un appui sur la
touche F1-CONT.
Le réseau Teria requiert
un mode de connexion
via Internet.
Le modem utilisé est
branché sur le port 3 du
GS (le SLG est clippé
dans l’antenne – Le
MC75/GFU est clippé
sur le coté gauche).
Assistance technique Leica Geosystems
Tel : 01.30.09.17.17 – Choix n°1
Mail : [email protected]
3/12
Hot line Téléphonique
8h30 - 18h00 du lundi au jeudi
8h30 – 16h00 le vendredi
Utiliser un périphérique GSM / GPRS / UMTS.
Choisir le périphérique utilisé pour la connexion.
Pour les GS15 :
- Telit GSM (SLG1)
- Cinterion MC75i (SLG2)
Pour les GS10 :
- Telit GSM (GFU28)
- Siemens MC75
Le nom du périphérique est inscrit sur votre bon de
livraison ou sur l’étiquette se trouvant sur le modem.
Entrer le code PIN de la carte SIM.
Le code PUK est facultatif.
Noter l’initialisation du GSM et l’icône
de connexion internet qui apparaît.
L’accès Internet se fait
en utilisant la connexion
GPRS / CDMA.
Saisir l’APN de
l’opérateur télécom
Orange :
internet-entreprise
Bouygues :
a2bouygtel.com
SFR :
websfr
La première ligne doit impérativement rester
décochée (l’adresse IP définie par l’opérateur
est dynamique).
Définir l’identifiant et le mot de passe de
l’opérateur télécom :
Orange :
orange / orange
Bouygues :
a2b / acces
SFR :
Décocher l’option
Assistance technique Leica Geosystems
Tel : 01.30.09.17.17 – Choix n°1
Mail : [email protected]
4/12
Hot line Téléphonique
8h30 - 18h00 du lundi au jeudi
8h30 – 16h00 le vendredi
La connexion internet s’établit. Le CS teste la
connexion. Le message « Connecté à Internet »
doit apparaître en bas de l’écran.
La configuration du serveur de corrections RTK
débute. Commencer par entrer les paramètres
d’accès au serveur (ou les éditer si une configuration
est déjà existante):
Nom : TERIA
Adresse IP : 78.24.131.136
Port : 2101
Cocher l’option « Utiliser NTRIP avec ce serveur »
et entrer les identifiants de connexion (identifiant et
mot de passe) fournis par Teria.
Choisir le type de
corrections. Ouvrir la
table de sources et
choisir le point d’accès
désiré. Le point d’accès
est MAC30 pour tous les
utilisateurs.
Choisir le type de
correction réseau (MAX)
puis le type de format
des corrections reçues
(RTCM V3).
Les autres cases restent
décochées.
Il est alors possible de tester la connexion établie et de s’assurer ainsi que les paramètres entrés
permettent bien la connexion et la réception de données temps réel. L’assistant affiche alors les étapes
nécessaires en indiquant pour chacune d’elle si elle a été réalisée ou non. Il est ainsi plus facile de
détecter le problème rencontré par l’instrument.
Assistance technique Leica Geosystems
Tel : 01.30.09.17.17 – Choix n°1
Mail : [email protected]
5/12
Hot line Téléphonique
8h30 - 18h00 du lundi au jeudi
8h30 – 16h00 le vendredi
Méthode « Carte SIM dans le CS »
La configuration se fait maintenant pas à pas grâce à l’assistant. Veiller à ce qu’une carte SIM activée y
soit insérée. Pour démarrer la configuration, aller dans :
Instrument
Paramètres GNSS
Assistant temps réel
On commence par créer
et nommer la nouvelle
connexion temps réel.
On validera chaque
étape par un appui sur
la touche F1-CONT.
Le réseau Teria requiert
un mode de connexion
via Internet.
Le modem utilisé est
branché sur le port
interne du CS.
Entrer le code PIN de la carte SIM.
Le code PUK est facultatif.
Noter l’initialisation du GSM et
l’icône de connexion internet
qui apparaît.
Assistance technique Leica Geosystems
Tel : 01.30.09.17.17 – Choix n°1
Mail : [email protected]
6/12
Hot line Téléphonique
8h30 - 18h00 du lundi au jeudi
8h30 – 16h00 le vendredi
L’accès Internet se fait
en utilisant la connexion
GPRS / CDMA.
Saisir l’APN de
l’opérateur télécom
Orange :
internet-entreprise
Bouygues :
a2bouygtel.com
SFR :
Websfr
La première ligne doit impérativement rester
décochée (l’adresse IP définie par l’opérateur est
dynamique).
Définir l’identifiant et le mot de passe de l’opérateur
télécom :
Orange :
orange / orange
Bouygues :
a2b / acces
SFR :
Décocher l’option
La connexion internet s’établit. Le CS teste la
connexion. Le message « Connecté à Internet »
doit apparaître en bas de l’écran.
La configuration du serveur de corrections RTK
débute. Commencer par entrer les paramètres
d’accès au serveur (ou les éditer si une configuration
est déjà existante):
Nom : TERIA
Adresse IP : 78.24.131.136
Port : 2101
Cocher l’option « Utiliser NTRIP avec ce serveur »
et entrer les identifiants de connexion (identifiant et
mot de passe) fournis par Teria.
Choisir le type de
corrections. Ouvrir la
table de sources et
choisir le point d’accès
désiré. Le point d’accès
est MAC30 pour tous les
utilisateurs.
Assistance technique Leica Geosystems
Tel : 01.30.09.17.17 – Choix n°1
Mail : [email protected]
7/12
Hot line Téléphonique
8h30 - 18h00 du lundi au jeudi
8h30 – 16h00 le vendredi
Choisir le type de
correction réseau (MAX)
puis le type de format
des corrections reçues
(RTCM V3).
Les autres cases restent
décochées.
Il est alors possible de tester la connexion établie et de s’assurer ainsi que les paramètres entrés
permettent bien la connexion et la réception de données temps réel. L’assistant affiche alors les étapes
nécessaires en indiquant pour chacune d’elle si elle a été réalisée ou non. Il est ainsi plus facile de
détecter le problème rencontré par l’instrument.
Méthode « Carte SIM dans le téléphone Bluetooth »
La configuration se fait maintenant pas à pas grâce à l’assistant. Veiller à ce que le modem soit
connecté et qu’une carte SIM activée y soit insérée. Pour démarrer la configuration, aller dans :
Instrument
Paramètres GNSS
Assistant temps réel
On commence par créer
et nommer la nouvelle
connexion temps réel.
On validera chaque
étape par un appui sur
la touche F1-CONT.
Assistance technique Leica Geosystems
Tel : 01.30.09.17.17 – Choix n°1
Mail : [email protected]
8/12
Hot line Téléphonique
8h30 - 18h00 du lundi au jeudi
8h30 – 16h00 le vendredi
Le réseau Teria requiert
un mode de connexion
via Internet.
Le modem utilisé est
branché sur le port
Bluetooth du CS.
Utiliser un périphérique GSM / GPRS / UMTS.
- Choisir le périphérique utilisé pour la
connexion correspondant à la marque du
téléphone.
La procédure de recherche du téléphone démarre.
Noter l’initialisation du GSM et
l’icône de connexion internet qui
apparaît.
La liste des périphériques Bluetooth à proximité est
alors affichée. Sélectionnez le téléphone et validez
par F1-Suivant.
Si le téléphone n’est pas trouvé, vérifiez ses
paramètres et appuyez sur F4-Cherch pour
relancer la recherche.
Assistance technique Leica Geosystems
Tel : 01.30.09.17.17 – Choix n°1
Mail : [email protected]
9/12
Hot line Téléphonique
8h30 - 18h00 du lundi au jeudi
8h30 – 16h00 le vendredi
Le CS fait alors le lien avec le téléphone et
demande le code d’authentification au téléphone.
Répondre aux requêtes émises par le téléphone. Le
code à entrer est 0000.
Si possible, autorisez la connexion automatique
pour que l’appareil n’effectue pas la demande à
chaque connexion.
Le téléphone est alors connecté. Appuyer sur F1Suivant pour passer à la suite de la configuration.
Entrer le code PIN de la carte SIM.
Le code PUK est facultatif.
L’accès Internet se fait
en utilisant la connexion
GPRS / CDMA.
Saisir l’APN de
l’opérateur télécom
Orange :
internet-entreprise
Bouygues :
a2bouygtel.com
SFR :
websfr
Assistance technique Leica Geosystems
Tel : 01.30.09.17.17 – Choix n°1
Mail : [email protected]
10/12
Hot line Téléphonique
8h30 - 18h00 du lundi au jeudi
8h30 – 16h00 le vendredi
La première ligne doit impérativement rester
décochée (l’adresse IP définie par l’opérateur
est dynamique).
Définir l’identifiant et le mot de passe de
l’opérateur télécom :
Orange :
orange / orange
Bouygues :
a2b / acces
SFR :
Décocher l’option
La connexion internet s’établit. Le CS teste la
connexion. Le message « Connecté à Internet »
doit apparaître en bas de l’écran.
La configuration du serveur de corrections RTK
débute. Commencer par entrer les paramètres
d’accès au serveur (ou les éditer si une configuration
est déjà existante):
Nom : TERIA
Adresse IP : 78.24.131.136
Port : 2101
Cocher l’option « Utiliser NTRIP avec ce serveur »
et entrer les identifiants de connexion (identifiant et
mot de passe) fournis par Teria.
Choisir le type de
corrections. Ouvrir la
table de sources et
choisir le point d’accès
désiré. Le point d’accès
est MAC30 pour tous les
utilisateurs.
Choisir le type de
correction réseau (MAX)
puis le type de format
des corrections reçues
(RTCM V3).
Les autres cases restent
décochées.
Assistance technique Leica Geosystems
Tel : 01.30.09.17.17 – Choix n°1
Mail : [email protected]
11/12
Hot line Téléphonique
8h30 - 18h00 du lundi au jeudi
8h30 – 16h00 le vendredi
Il est alors possible de tester la connexion établie et de s’assurer ainsi que les paramètres entrés
permettent bien la connexion et la réception de données temps réel. L’assistant affiche alors les étapes
nécessaires en indiquant pour chacune d’elle si elle a été réalisée ou non. Il est ainsi plus facile de
détecter le problème rencontré par l’instrument.
Sauvegarde et transferts de la configuration Temps réel
Une fois cette configuration effective, elle est mémorisée dans la mémoire interne (RAM) de l’appareil. Il
est alors possible d’exporter cette configuration sur un périphérique mémoire externe afin de la
sauvegarder ou de la charger dans un autre carnet. Pour cela, aller dans :
Utilisateur
Outils & utilitaires
Transférer les objets
Transférer l’objet Connexion TR depuis la mémoire
interne vers le périphérique mémoire désiré (USB,
Carte CF ou SD).
Vous pouvez transférer une connexion particulière
ou l’ensemble de celles présentes dans l’appareil en
cochant la case « Transférer tous les objets du
type sélectionné ».
La configuration est exportée dans le répertoire
Config\RTK_Profile du périphérique choisi. Un fichier
par connexion est généré.
Assistance technique Leica Geosystems
Tel : 01.30.09.17.17 – Choix n°1
Mail : [email protected]
12/12
Hot line Téléphonique
8h30 - 18h00 du lundi au jeudi
8h30 – 16h00 le vendredi
