notice technique marquise edessa xl

03/02/14
B15351

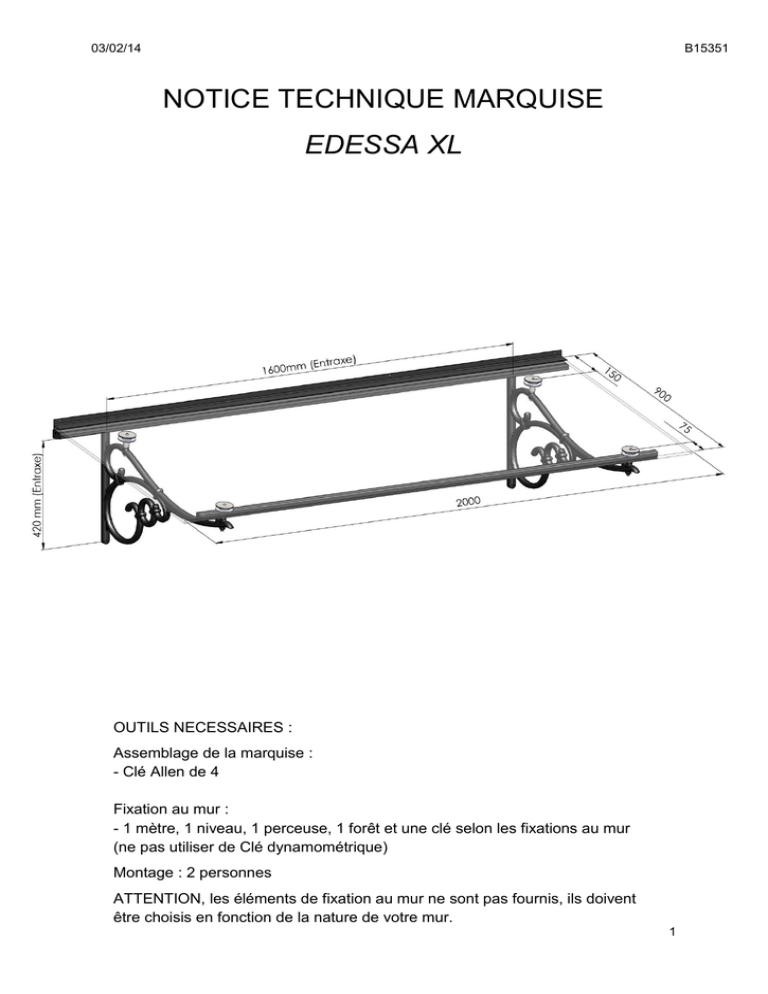

NOTICE TECHNIQUE MARQUISE
EDESSA XL
OUTILS NECESSAIRES :
Assemblage de la marquise :
- Clé Allen de 4
Fixation au mur :
- 1 mètre, 1 niveau, 1 perceuse, 1 forêt et une clé selon les fixations au mur
(ne pas utiliser de Clé dynamométrique)
Montage : 2 personnes
ATTENTION, les éléments de fixation au mur ne sont pas fournis, ils doivent
être choisis en fonction de la nature de votre mur.
1
03/02/14
B15351
1/ Fixer les deux motifs Edessa au mur
2/ Assembler les platines inox Ø60 + les rondelles caoutchouc Ø60 + les entretoises
Ø35 en caoutchouc avec le Verre ; fixer les 4 ensembles avec les Vis BHC M6x30 +
les entretoises Ø20 inox (en partie arrière) et les entretoises hexagonales filetées (en
partie avant). ATTENTION ne pas serrer complètement ces vis pour le moment, ces
ensembles doivent rester mobiles.
3/ Insérer le Verre dans le Solin. ATTENTION le solin doit être positionné sur la
partie arrière (soit le grand côté du Verre ayant les perçages à 150mm du bord), les
trous de fixation du solin doivent se trouver du côté face supérieur du Verre (même
face que les vis BHC M6x30).
4/ Poser le verre maintenant assemblé sur les motifs de marquise.
5/ Fixer sur les motifs à l’aide des vis BHC M6x40 et M6x60.
6/ Serrer complètement les Vis BHC M6x30.
7/ Contre-percer le mur à l’emplacement des 4 trous de fixation du Solin.
8/ Fixer le Solin au mur.
9/ Pour plus de confort, nous conseillons de réaliser l'étanchéité entre le mur et le
Solin à l’aide de mastic type SIKAFLEX 11FC ou équivalent.
Vis BHC M6x30 (x4)
Rondelles Ø60 en caoutchouc (x8)
Solin (x1)
Platines inox Ø60
(x8)
Verre 2000x900 (x1)
Vis BHC
M6x40 (x2)
((x2)
Traverse avant (x1)
Entretoises Ø35 en caoutchouc (x2)
Entretoises hexagonales filetées (x2)
Vis BHC M6x60 (x2)
Entretoises Ø20 inox (x4)
2
Motifs EDESSA (x2)
