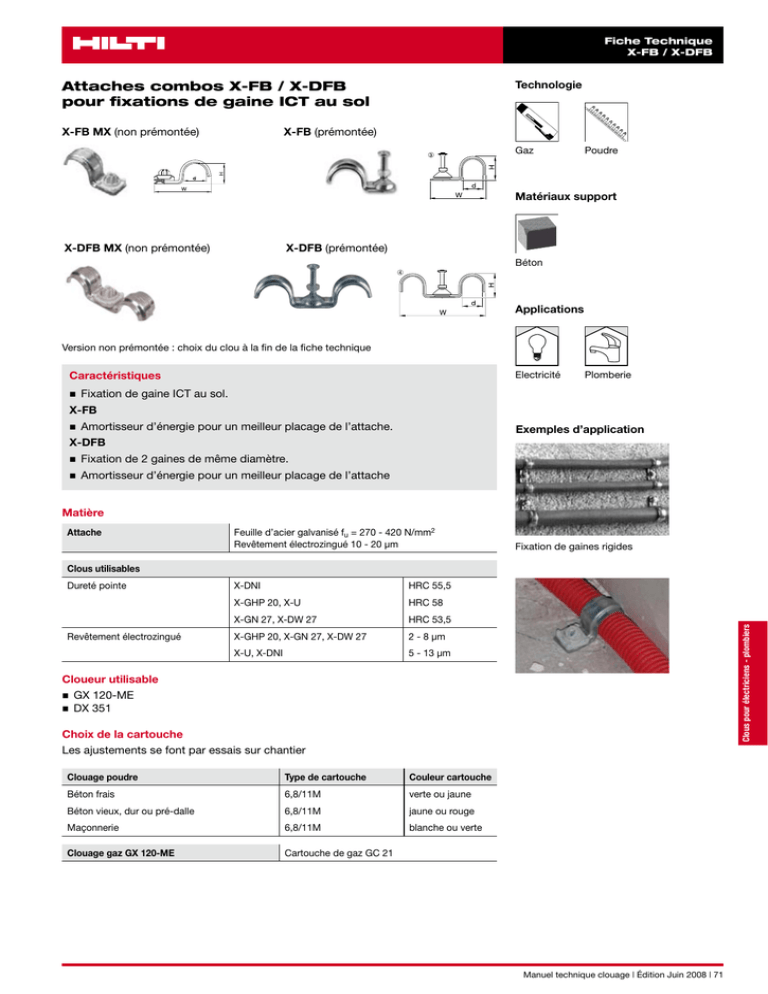

Fiche Technique
X-FB / X-DFB
Attaches combos X-FB / X-DFB
pour fixations de gaine ICT au sol
X-FB MX (non prémontée)
Technologie
X-FB (prémontée)
Gaz
Poudre
Matériaux support
X-DFB MX (non prémontée)
X-DFB (prémontée)
Béton
Applications
Version non prémontée : choix du clou à la fin de la fiche technique
Caractéristiques
n
Electricité
Plomberie
Fixation de gaine ICT au sol.
X-FB
n
Amortisseur d’énergie pour un meilleur placage de l’attache.
Exemples d’application
X-DFB
n
Fixation de 2 gaines de même diamètre.
n
Amortisseur d’énergie pour un meilleur placage de l’attache
Matière
Attache
Feuille d’acier galvanisé fu = 270 - 420 N/mm2
Revêtement électrozingué 10 - 20 µm
Fixation de gaines rigides
Dureté pointe
Revêtement électrozingué
X-DNI
HRC 55,5
X-GHP 20, X-U
HRC 58
X-GN 27, X-DW 27
HRC 53,5
X-GHP 20, X-GN 27, X-DW 27
2 - 8 µm
X-U, X-DNI
5 - 13 µm
Clous pour électriciens - plombiers
Clous utilisables
Cloueur utilisable
n GX 120-ME
n DX 351
Choix de la cartouche
Les ajustements se font par essais sur chantier
Clouage poudre
Type de cartouche
Couleur cartouche
Béton frais
6,8/11M
verte ou jaune
Béton vieux, dur ou pré-dalle
6,8/11M
jaune ou rouge
Maçonnerie
6,8/11M
blanche ou verte
Clouage gaz GX 120-ME
Cartouche de gaz GC 21
Manuel technique clouage | Édition Juin 2008 | 71
Fiche Technique
X-FB / X-DFB
Matériaux support
Attaches combos X-FB / X-DFB
pour fixations de gaine ICT au sol sur béton
Charges recommandées
Béton
Charges limites de service (daN)
Désignation
Béton
Maçonnerie
X-FB / X-DFB (prémonté)
60
60
X-FB MX / X-DFB MX + X-U 27
60
60
X-FB MX / X-DFB MX + X-U 22
40
40
X-FB MX / X-DFB MX + X-GHP 20
20
-
-
60
X-FB MX / X-DFB MX + X-DW 27 / X-GN 27
Limites d’application
Epaisseur du matériau support
hmin
X-U, X-DNI
80 mm
X-DW 27
60 mm
X-GHP, X-GN
60 mm
Entraxe
Espacer les fixations afin d’assurer et maintenir
l’alignement.
Caractéristique du matériau support
fc
X-GHP, X-GN
≤ 30 N / mm²
X-U, X-DNI
≤ 40 N / mm²
Choix de la fixation
Tubes, gaines de diamètre 8 à 50 mm
Principe de pose
Clous pour électriciens - plombiers
Insérer l’élément X-FB dans
l’appareil
Placer l’appareil contre
le conduit
La tête du clou ne doit pas dépasser
72 | Manuel technique clouage | Édition Juin 2008
Mettre en pression l’appareil
et déclencher le tir
Fiche Technique
X-FB / X-DFB
Propriétés et codes articles
DX 351 unitaire
DX 351-MX
DX 460 unitaire
X-FB 8 MX
8
n
-
n
-
200
286 797
X-FB 11 MX
11
n
-
n
-
200
286 798
X-FB 16 MX
16
n
-
n
-
200
286 799
X-FB 20 MX
20
n
-
n
-
200
286 800
X-FB 22 MX
22
n
-
n
-
200
286 801
X-FB 25 MX
25
n
-
n
-
200
286 802
X-FB 28 MX
28
n
-
n
-
200
286 803
X-FB 32 MX
32
n
-
n
-
100
286 804
X-FB 40 MX
40
n
-
n
-
200
286 805
Désignation
DX 460-MX
Diamètre (mm)
GX 120-ME
Cloueurs utilisables
Cond.
Code article
X-FB
X-FB 16 DNI 27
16
-
n
-
-
100
40 553
X-FB 18 DNI 27
18
-
n
-
-
100
40 554
X-FB 20 DNI 27
20
-
n
-
-
100
40 555
X-FB 22 DNI 27
22
-
n
-
-
100
40 556
X-FB 24 DNI 27
24
-
n
-
-
100
26 996
26-30
-
n
-
-
25
283 999
28
-
n
-
-
100
40 557
30-40
-
n
-
-
25
284 000
X-FB 26/30 DNI 27*
X-FB 28 DNI 27
X-FB 30/40 DNI 27*
X-FB 35 DNI 27
35
-
n
-
-
100
40 726
X-FB 40 DNI 27
40
-
n
-
-
100
40 728
X-DFB 16 MX
16
n
-
n
-
100
273 383
X-DFB 20 MX
20
n
-
n
-
100
273 384
X-DFB 22 MX
22
n
-
n
-
100
273 385
X-DFB 25 MX
25
n
-
n
-
100
273 386
X-DFB 28 MX
28
n
-
n
-
100
273 387
X-DFB 16 DNI 27
16
-
n
-
-
100
40 558
X-DFB 18 DNI 27
18
-
n
-
-
100
40 559
X-DFB 20 DNI 27
20
-
n
-
-
100
40 560
X-DFB 22 DNI 27
22
-
n
-
-
100
40 561
X-DFB 24 DNI 27
24
-
n
-
-
100
26 997
X-DFB 28 DNI 27
28
-
n
-
-
100
40 562
X-DFB 35 DNI 27
35
-
n
-
-
200
40 729
X-DFB 40 DNI 27*
40
-
n
-
-
100
40 730
* Disponible sur commande
n Optimal
Possible
Outils, clous et accessoires recommandés - X-FB, X-DFB
Matériau support
Attache
Clou
Cloueur
Embase / chargeur
Piston
Cartouche
Pré-dalle
X-FB MX
X-DFB MX
X-U 22 MX
DX 351-MX
Chargeur X-MX 27
X-P8S-351
6,8/11M verte ou jaune
Béton
X-FB MX
X-DFB MX
X-U 27 MX
DX 351-MX
Chargeur X-MX 27
X-P8S-351
6,8/11M verte ou jaune
X-GHP 20
GX 120-ME
-
-
GC 21
-
DX 351 unitaire
Embase X-FG8S 351
X-P8S-351
6,8/11M jaune
X-DW 27
DX 351-MX
Chargeur X-MX 27
X-P8S-351
6,8/11M verte ou jaune
X-GN 27
GX 120-ME
-
-
GC 21
X-GN 27
GX 120-ME
-
-
GC 21
X-FB DNI 27
X-DFB DNI 27
Parpaing plein
Parpaing creux
X-FB MX
X-DFB MX
X-FB MX
X-DFB MX
Note : les solutions ci-dessus sont les solutions recommandées par Hilti. Néanmoins, les conditions sur chantier peuvent entrainer des choix de clous
et de cartouches différents.
Manuel technique clouage | Édition Juin 2008 | 73
