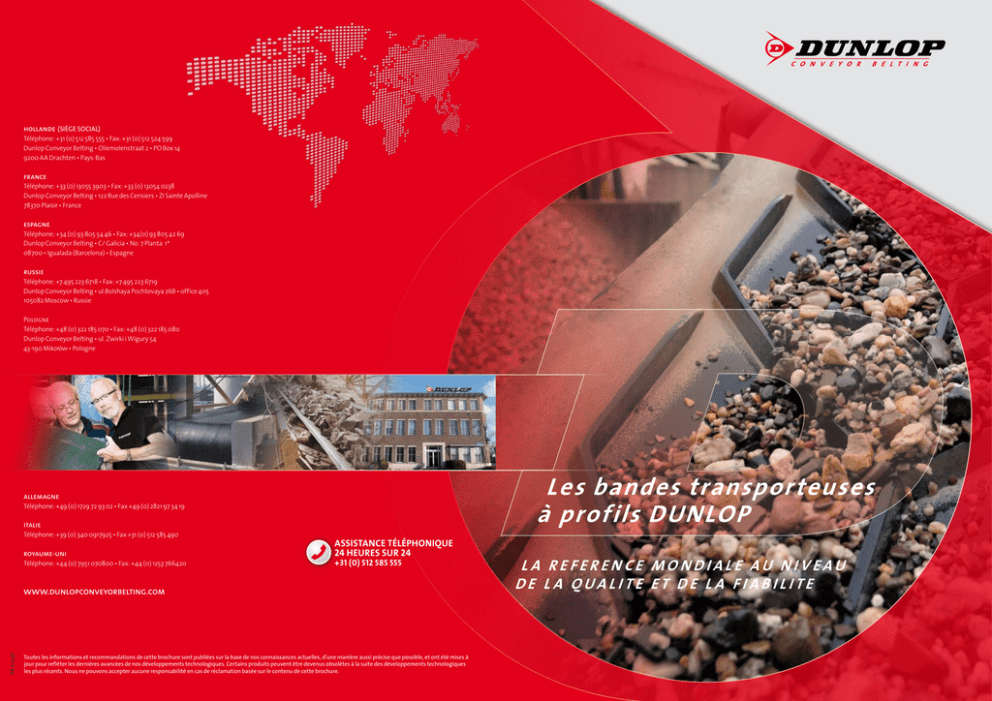

Les bandes transporteuses à profils DUNLOP

hollande (siège social)
Téléphone: +31 (0) 512 585 555 • Fax: +31 (0) 512 524 599
Dunlop Conveyor Belting • Oliemolenstraat 2 • PO Box 14
9200 AA Drachten • Pays-Bas
france
Téléphone: +33 (0) 13055 3903 • Fax: +33 (0) 13054 0238
Dunlop Conveyor Belting • 122 Rue des Cerisiers • ZI Sainte Apolline
78370 Plaisir • France
espagne
Téléphone: +34 (0) 93 805 54 46 • Fax: +34(0) 93 805 42 69
Dunlop Conveyor Belting • C/ Galicia • No. 7 Planta 1ª
08700 • Igualada (Barcelona) • Espagne
russie
Téléphone: +7 495 223 6718 • Fax: +7 495 223 6719
Dunlop Conveyor Belting • ul.Bolshaya Pochtovaya 26B • office 405
105082 Moscow • Russie
Pologne
Téléphone: +48 (0) 322 185 070 • Fax: +48 (0) 322 185 080
Dunlop Conveyor Belting • ul. wirki i Wigury 54
43-190 Miko ów • Pologne
Les bandes transpor teuses
à prof ils DUNLOP
allemagne
Téléphone: +49 (0) 1729 72 93 02 • Fax +49 (0) 2821 97 34 19
italie
Téléphone: +39 (0) 340 0917925 • Fax +31 (0) 512 585 490
royaume-uni
Téléphone: +44 (0) 7951 070800 • Fax: +44 (0) 1253 766420
ASSISTANCE TÉLÉPHONIQUE
24 HEURES SUR 24
+31 (0) 512 585 555
PB 0109F
www.dunlopconveyorbelting.com
Toutes les informations et recommandations de cette brochure sont publiées sur la base de nos connaissances actuelles, d’une manière aussi précise que possible, et ont été mises à
jour pour refléter les dernières avancées de nos développements technologiques. Certains produits peuvent être devenus obsolètes à la suite des développements technologiques
les plus récents. Nous ne pouvons accepter aucune responsabilité en cas de réclamation basée sur le contenu de cette brochure.
L A REFERENCE MONDIALE AU NIVEAU
DE L A QUALITE ET DE L A FIABILITE
LES BA N D ES TR A N SP O RTEUSES A
PRO FI L S D E QUA LITE DU N LO P
L A SOLUTION ECONOMIQUE A DE
NOMBREUX BESO INS
CHEVRON ET HIGH CHEVRON
La bande transporteuse multifonctions est résistante à l’usure
pour la manutention à forte inclinaison. Les profils sont moulés
dans la masse et vulcanisés avec la carcasse en un seul
processus. L’un des principaux avantages de cette construction
très compacte, est qu’elle permet l’utilisation de diamètres
de tambours plus petits. Le profil Chevron de 16 mm convient
pour des granulométries jusqu’à 30 mm. Pour de plus grosses
granulométries, jusqu’à 80 mm, la solution est l’utilisation du
profil Dunlop High Chevron avec profils de 32 mm.
Si vous utilisez des convoyeurs à forte inclinaison, éventuellement jusqu’à 30 voire même 40°, vous trouverez certainement
la solution dans l’excellente gamme de bandes transporteuses
à profils Dunlop. Nos bandes transporteuses à profils
Chevron, High Chevron, Multiprof®, Fishbone et Rufftop ont
été spécifiquement mis au point pour répondre aux besoins
d’une vaste gamme de manutention allant des produits
emballés aux matériaux en vrac jusqu’à des granulométries
de 80 mm. Les bandes à profils Dunlop sont disponibles en
plusieurs qualités de revêtements résistants soit à l’abrasion,
à la chaleur, au feu, aux huiles et aux graisses.
High Chevron
Chevron
ANGLE D’INCLINAISON
Les modèles Chevron et High Chevron peuvent être utilisés
aussi bien sur des angles d’inclinaison jusqu’à environ 30º pour
des matériaux légèrement roulants tels que le gravier et le
charbon et jusqu’à environ 40° pour des matériaux collants tels
que le sable humide et la terre. Cette bande est également très
efficace pour manutentionner des charges isolées telles que
des sacs et des cartons.
CONSTRUCTION DE LA CARCASSE
Les carcasses DUNLOP Superfort® et Dunloflex® ultra-fiables,
avec leurs plis en polyester-polyamide (EP), possèdent un
faible allongement, une grande résistance à la traction et à
l’humidité.
CHEVRON
Largeur
de la
bande
(mm)
Profil
Type de
bande
QUALITES DU REVETEMENT
Disponibles en qualité RA, BETAHETE et ROS. Autres qualités
réalisables sur demande.
bORDS DE LA BANDE
Les bandes Chevrons et High Chevrons sont réalisées à bords
moulés.
HIGH CHEVRON
Dimensions du profil
Largeur
(mm)
LARGEUR DE LA BANDE
Largeurs standard de 400 à 1600 mm, selon le profil.
Hauteur
(mm)
Pas
(mm)
Largeur
de la
bande
(mm)
Epaisseur du Epaisseur
Poids
Diamètre
de la
revêtement
de
minimum
bande
la bande de tambour
(mm)
(mm)
(kg/m)
(mm)
Profil
Type de
bande
Dimensions du profil
Largeur
(mm)
Hauteur
(mm)
Pas
(mm)
Epaisseur du Epaisseur
Poids
Diamètre
revêtement
de la
de
minimum
bande
la bande de tambour
(mm)
(mm)
(kg/m)
(mm)
400 C 330/16 D 250/2 330 16 250 2+1.5 6.5 3.9
250*
500 HC 450/32 S 250/2
450 32 250 2+1.5
6.5 6.2
315*
500 C 430/16 D 250/2 430 16 250 2+1.5 6.5 5.2
250*
600 HC 450/32 S 250/2 450 32 250 2+1.5 6.5 6.9
315*
600 C 530/16 D 250/2 530 16 250 2+1.5 6.5 6.0
250*
650 HC 450/32S 250/2
450 32 250 2+1.5 6.5 7.3
315*
650 C 530/16 D 250/2 530 16 250 2+1.5 6.5 6.4
250*
650 HC 450/32S 400/3 450 32 250 3+1.5 7.5 7.5
315*
650 C 530/16 S 400/3 530 16 250 3+1.5 7.5 7.2
315
650 HC 600/32 S 250/2 600 32 333 2+1.5 6.5 8.2
315*
800 C 650/16 S 400/3 650 16 333 3+1.5 7.5 8.5
315
800 HC 600/32S 400/3 600 32 333 3+1.5 7.5 9.7 315*
1000 C 800/16 S 400/3 800 16 333 3+1.5 7.5 10.2
315
1000 HC 800/32S 500/4 800 32 333 4+2 9.9 14.7
500
1200 C 1000/16 S 500/4 1000 16 333 3+1.5 8.4 14.5
500
Autres constructions réalisables sur demande.
* Pour les qualités de revêtement ROS et BETAHETE, les tambours doivent avoir un diamètre d’une dimension supérieure.
1200 HC 1000/32S 500/4 1000 32 333 4+2 9.9 17.3
500
1400 HC 1200/32S 550/4 1200 32 333 4+2 9.9 21.6
500
1600 HC 1200/32S 550/4 1200 32 333 4+2 9.9 24.0
500
Autres constructions réalisables sur demande.
* Pour les qualités de revêtement ROS et BETAHETE, les tambours doivent avoir un diamètre d’une dimension supérieure.
multiprof ®
CONSTRUCTION DE LA CARCASSE
La Multiprof® peut être fournie avec des carcasses Superfort®
et Dunloflex®. Toutes réalisées avec des plis EP offrant un
faible allongement, une grande résistance à la traction et à
l’humidité. Autres types de bandes pour applications spéciales
réalisables sur demande.
La Multiprof® est la bande transporteuse profilée multifonctions par excellence pour le transport incliné. Elle a été
spécialement développée par Dunlop pour transporter des
marchandises emballées telles que des cartons, des sacs, des
bagages mais aussi des matériaux en vrac tels que des produits
agricoles, des matériaux gras, des copeaux de bois et du sable
humide. Les bandes transporteuses Multiprof® peuvent être
utilisées à des angles d’inclinaison jusqu’à 30°. Cette bande
présente d’excellentes qualités de drainage, est silencieuse,
facile à nettoyer et peut équiper chaque type d’installation.
LARGEUR DE BANDE
Largeurs standard de 550 à 1200 mm.
QUALITE DU REVETEMENT
Disponible en qualités de revêtement RA, BETAHETE,
ROM et ROS.
BORDS DE LA BANDE
Ces bandes peuvent être fournies avec des bords en
caoutchouc scellés.
Large gamme de qualités de revêtements
Qualité de revêtement Dunlop
Qualité
DIN
y
Qualité
ISO
Matière
première
de base
Caractéristiques techniques
Domaine d’application.
T° ambiante
Matériau
Matériau
minimum
en cont
en pointe
-30
80
100
SBR
Grande résistance à l’abrasion pour conditions
de service normales.
Résistance à la chaleur pour manutention des
matériaux à des températures modérées.
Résistant à
l’abrasion
RA
Y
Résistant à la
chaleur
Betahete
T
-20
150
170
SBR
ROM
G*
-20
80
90
SBR/NBR
ROS
G
-20
80
120
NBR
Résistant aux
produits gras
D
Température autorisée °C
Résistant aux produits gras d’origine végétale
et animale.
Résistant aux produits gras d’origine minérale,
végétale et animale.
* Dans certains cas (pour des produits à forte concentration en huiles végétales et animales), nous préconisons la qualité ROS.
D’autres qualités de revêment pour des applications spéciales sont réalisables sur demande.
Stri é O ndulé et Rufftop
A SSI STA N CE , E XPE RTI SE E T CO N SE I L S
TECH N I QU ES SA N S ÉG A L
DOMAINE D’APPLICATION
La bande transporteuse profilée est fiable pour manutentionner des charges emballées telles que des boîtes en carton, des
caisses, des sacs en toile de jute et des sacs de ciment. La Strié
Ondulé convient également pour transporter des matériaux
en vrac sur des convoyeurs en auge. Les bandes Strié Ondulé
et Rufftop sont également disponibles avec face inférieure de
glissement. Selon l’application, ces deux bandes transporteuses peuvent être utilisées pour des transports inclinés.
Lorsque vous achetez des produits Dunlop, vous achetez plus
que des bandes transporteuses de qualité.
CARCASSE
La Superfort® avec plis EP, résistante à l’humidité, possède un
faible allongement ainsi qu’une grande résistance à la traction.
LARGEUR DE BANDE
Strié Ondulé jusqu’à 1150 mm, Rufftop jusqu’à 2000 mm.
Profil Strié Ondulé
QUALITES DE REVETEMENT
Disponibles en qualité RA, ROM et ROS. Autres qualités
réalisables sur demande.
BORDS DE LA BANDE
Ces bandes peuvent être fournies soit à bords coupés ou scellés
à chaud.
CHOIX DE LA BANDE
Le choix correct du type de bande et de la qualité du revêtement dépend de plusieurs facteurs. Comme les conditions de
travail peuvent être très différentes, il est important de nous
transmettre le plus d’informations possibles pour permettre
un choix correct du type de bande. Le choix final parmi les
options disponibles pour chaque application dépendra des
conditions qui peuvent varier selon le site.
Profil Rufftop
Notre équipe de spécialistes et de techniciens est parmi les
plus grandes, les plus expérimentées et les mieux formées de
l’industrie. Dunlop fournit un niveau de prestations de service
à la clientèle sans égal – visitez notre site Web clientèle, qui
met à votre disposition des conseils, des directives et une
assistance pratique, y compris :
•des visites et des possibilités de recherche sur le site
•des services de calculs de bandes
•une formation technique (sur site et chez Dunlop)
•une formation aux constructions sans fin
•une assistance dépannage
•un service maison pour la recherche, les essais et
le développement
•une assistance après-vente
Notre ligne d’assistance téléphonique 24 heures sur 24 offre à
nos clients la possibilité de nous joindre à tout moment par un
simple appel téléphonique lorsqu’ils ont besoin de notre aide
ou de nos conseils. Cette prestation de service repose en outre
sur notre important réseau de distributeurs , de vulcanisateurs
et d’agents agréés Dunlop.
