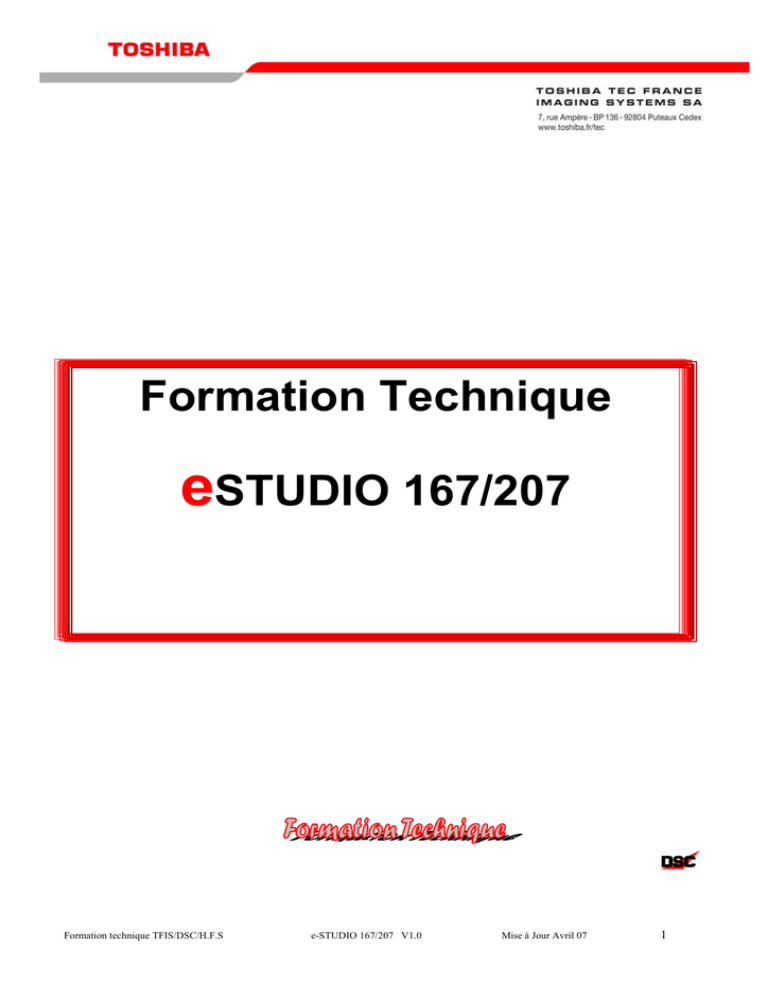

Formation Technique eSTUDIO 167/207

Transcription

Formation Technique
eSTUDIO 167/207
Formation technique TFIS/DSC/H.F.S
e-STUDIO 167/207 V1.0
Mise à Jour Avril 07
1
SOMMAIRE
1/ CARACTERISTIQUES
¾ 1-1 Caractéristiques générales
¾ 1-2 Fonctions
2/ ACCESOIRES, CONSOMMABLES, CSP & MSP
¾ 2-1 Accessoires
¾ 2-2 CSP/MSP
¾ 2-3 Contenu du PM KIT
¾ 2-4 Unités
3/ OPTIONS
¾ 3-1 Options eSTUDIO 163/203 & 165/205
¾ 3-2 Interaction entre les différentes options installées
4/ DISPLAY
¾ 4-1 Diplay eSTUDIO 163/203
¾ 4-2 Diplay eSTUDIO 165/205
¾ 4-3 LCD de l’eSTUDIO165/205
5/ EMPLACEMENT DES ELEMENTS ELECTRIQUES
¾ 5-1 Vue en coupe
¾ 5-2 Unité d’analyse/Unité Panel
¾ 5-3 Unité ACC/HVT et Switches
¾ 5-4 Unité LASER, Four et Cartouche Toner
¾ 5-5 Unité DEV
¾ 5-6 Unité Drive
¾ 5-7 Unité Cassette & Unité By-pass
¾ 5-8 Schéma d’interconnections des différentes cartes
6/ PROCEDE COPIE
7/ UNITE OPTIQUE
¾ 7-1 Unité Optique/Général
¾ 7-2 Unité CIS
8/ TRAITEMENT DE L’IMAGE
9/ UNITE D’ECRITURE/UNITE LASER
¾ 9-1 Généralités
¾ 9-2 Démontage de l’unité laser
10/ UNITE DE NETTOYAGE
¾ 10-2 Démontage de l’Unité de Nettoyage
¾ 10-3 Unité de charge principale
¾ 10-4 Démontage de l’unité de charge principale
¾ 10-5 Démontage des unités de transfert/séparation
11/ UNITE DE DEVELOPPEMENT
¾ 11-2 Mécanisme de récupération et de recyclage du toner non utilisé
¾ 11-3 Démontage de l’unité de développement
12/ UNITE DE FIXATION
¾ 12-2 Tableau de détection de température anormale des thermistances
¾ 12-3 Schémas circuits Alimentation et contrôle de l’Unité de fixation
¾ 12-4 Démontage de l’unité de fixation
13/ UNITE DE PRISE PAPIER
¾ 13-1 Fonctionnement
¾ 13-2 Démontage de l’unité by-pass
¾ 13-3 Démontage de l’unité prise papier
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
5
7
10
12
15
23
24
26
27
30
33
37
41
2
14/ ETUDE DES CODES ERREURS ET APPELS TECHNICIEN
¾ 14-1 Etude des codes erreurs (E)
¾ 14-2 Etude des appels technicien (C)
15/ MODE AUTO DIAGNOSTIQUE
¾ 15-1 Différents modes
¾ 15-2 Impression des listes
¾ 15-3 Tests d’impression
16/ ETUDE DU MODE TEST ENTREE/SORTIE
¾ 16-1Activation des codes département
¾ 16-2 Gestions des codes département
¾ 16- Mode test Entrées
¾ 18-2 Mode test Sorties
17/ MODE REGLAGE 05 ET 08
¾ 17-1 Procédure mode réglages 05
¾ 17-2 Mode réglages 05
¾ 17-3 Procédure mode réglages 08
¾ 17-4 Mode réglages 08
18/ REGLAGES ELECTRIQUES
¾ 18-1 Procédure de réglage
¾ 18-2 Réglage Bias
¾ 18-3 Réglage charge principale
¾ 18-4 Réglage transfert/séparation
¾ 18-5 Tableau récapitulatif des Connecteurs en fonction des Tensions de Sortie
¾ 18-6 Tableau de correspondances Fusibles/Eléments
¾ 18-7 Architecture de l’alimentation
19/ PROCEDURE DE REGLAGE DE L’IMAGE
¾ 19-2 Alignement papier en fonction des différents types de papier
¾ 19-3 Réglage imprimante
¾ 19-4 Réglage scan
¾ 19-5 Réglage Image en mode Copy
¾ 19-6 Réglage Image en mode Printer
¾ 19-7 Réglage Image en mode Scan
20/ MAINTENANCE
¾ 20-1 Symboles utilisés dans les tableaux de Check List & Remplacement
¾ 20-2 Tableaux de Check List & Remplacement
21/ MISE A JOUR FIRWARE
¾ 21-2 Mise à jour Firmware par JIGS
¾ 21-3 Mise à jour Firmware TOSHIBA VIEWER
¾ 21-4 Mise à jour Firware par USB (eSTUDIO 165/205)
22/ INSTALLATION DU PILOTE D’IMPRIMANTE
¾ 22-1 Spécification de l’Imprimante
¾ 22-2 Synoptique de l’installation
¾ 22-3 Installation
¾ 22-4 Pilote d’impression
45
3
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
47
48
55
72
76
84
87
94
23/ INTRODUCTEUR DE DOCUMENTS MR-2017 (ADF)
¾ 23-1 Spécifications
¾ 23-2 Vue d’ensemble
¾ 23-3 Vue en coupe
¾ 23-4 Emplacement des éléments électriques
¾ 23-6 Méthode de détection des formats d’originaux
¾ 23-7 Liaisons Cartes/Sensors/Moteurs
24/ INTRODUCTEUR DE DOCUMENTS MR-3019 (RADF)
¾ 24-4 Méthode de détection des formats d’originaux
25/ UNITE CASSETTE OPTIONNELLE MY 1017 (PFU)
26/ UNITE PEDESTAL OPTIONNEL KD-1013 (PFP)
ANNEXE 1 eSTUDIO163/203
ANNEXE 2 eSTUDIO165/205
e-STUDIO 163/205 V1.0
99
103
107
110
113
127
Mise à Jour MAI 06
4
Type
Vitesse (copie et impression)
Temps de préchauffage
Formats papiers
Grammage Papier
Capacité papier standard
Capacité papier maximum
Capacité papier sortie
Mémoire std/max
Dimensions (LxPxH)
Poids
Codes d’accès
Détection du niveau de toner
(message de détection)
Copie
Temps de sortie 1ère copie
Résolution
Vitesse de numérisation
Nuances
Zoom
Mode de copie
Autres fonctions
Impression
Pilote
Systèmes d’exploitation
Interfaces
Résolution
De table
16/20 ppm (A4)
Environ 25 secondes
A3-B5 (1ère et 2ème cassettes)
A3-A5R (bypass/meuble-cassette avec 3ème
et 4ème cassettes/ADF*/RADF*, unité recto verso*)
64-80g/m2 (cassette/bypass en alimentation
multiple, unité recto verso*)
50-163g/m2 (bypass alimentation unique)
1 x 250 F. (cassette) + 100 F. (Bypass)
1 700 feuilles
250 feuilles max.
112 Mo/112 Mo
600 mm x 659 mm x 463 mm
Environ 34 kg
99 codes de départements
Oui
(si utilisation des consommables Toshiba)
Environ 7.6 secondes
Scan : 600 x 600 dpi
Impression : 2400 x 600 dpi (avec lissage)
16/20 spm (A4 avec ADF*/RADF*)
256 niveaux
25-200% (incréments de 1%),
nombreux taux pré-paramétrés
Texte/Photo/Texte-Photo (par défault)
Tri électronique, Effacement des bord, N-en-un,
copie de carte d’identité, copie recto-verso*,
originaux mélangés (avec RADF*), création de jobs, …
GDI
Windows 98SE/Me/2000/XP/2003 Server (32 bits)
USB 2.0 (haute vitesse)
600 x 600 dpi
OPTIONS
CACHE-EXPOSITION – KA-1640PC
ADF – MR-2017
Capacité : 100 feuilles
RADF – MR-3019
2nde CASSETTE – MY-1027
A3-B5
MEUBLE-CASSETTE – KD-1022**
Inclus une cassette de 550 feuilles
A3-A5R
MODULE CASSETTE – MY-1028
(pour KD-1022)
A3-A5R
MEUBLE SUPPORT – MH-1640
UNITE RECTO-VERSO – MD-0103**
A3-A5R
CARTE IMPRIMANTE-RESEAU
GA-1190
PCL6 – PostScript3TM
L’impression GDI n’est plus disponible une fois la carte imprimante-réseau installée
Impression
Réseau*
LDP
Interfaces
Résolution
Autres fonctions
Scan
Mode de scan
Résolution
Formats de fichier
Autres fonctions
Emulation PCL6 / PostScript 3
Windows 98SE/Me/NT4.0/2000/XP/2003
Server (32 bits), Mac OS 8.6/9.x, Mac OS X, 10.1
ou plus, CUPS, Netware 5.1/6.5, Citrix MetaframeXP
Ethernet 10/100 Base T, USB
2400 x 600 dpi (avec lissage)
Impressions N-en-un, mode économie de toner,
impression recto-verso*, e-BRIDGE Viewer, …
TWAIN local
300, 600 dpi
16/20 spm (A4 via ADF* ou RADF*)
TIFF simple/multi, BMP
scan vers e-mail via Toshiba Viewer
(protocole MAPI requis)
Le scan TWAIN local n’est plus disponible une fois la carte imprimante-réseau installée
Scan Réseau* Mode de scan
Résolution
Formats de fichier
Autres fonctions
Fax*
Nombre de lignes
Groupe
Vitesse du modem
Vitesse de transmission
Modes de compression
Répertoires
Compatibilité
Autres fonctions
*La Classe Affaires du Document.
Fax réseau
Internet Fax
CARTE FAX – GD-1220EU***
KIT SCANNER – GA-1200***
Ne peut être installé sans la carte
imprimante réseau GA-1190
Indispensable pour la réception
de fax sur le PC
**Contrôleur Alimentation Papier GH-1060
indispensable (Un GH-1060 maximum
par configuration est requis)
***Clavier externe GJ-1040 indispensable
(Un GJ-1040 maximum par configuration
est requis)
Scan vers fichier (SMB/FTP), scan vers e-mail,
scan vers TWAIN
150,200,300,400,600 dpi
Max. 20 spm (A4, avec ADF* ou RADF*)
TIFF simple/multi , PDF simple/multi
10 modèles de scan
1
Super G3, G3
33.6 kbps maxi
Environ 3 secondes par page (A4)
JBIG, MH, MR, MMR
300 numéros abrégés / 75 numéros 1 touche
Réseau Téléphonique Public Commuté
Dépose-relève, numérotation groupée
transmission recto-verso (avec RADF*), PC-Fax*, …
Pilotes Super G3 et G3 pour Windows®
Support T.37 (mode simple)
TOSHIBA TEC FRANCE
IMAGING SYSTEMS SA
7, rue Ampère - BP 136 92804 Puteaux Cedex
www.toshiba.fr/tec
*En option
Toutes les données sont annoncées selon un grammage papier de 80g/m2
Les caractéristiques techniques données dans ce document peuvent faire l’objet de modifications sans préavis. Les termes et expressions précédés d’un signe sont des marques déposées par leur fabricant.
Tous droits réservés. Copyright © 2007 Toshiba Tec. Avant d’utiliser un papier ou un format spécial, contactez votre distributeur.
Général
03-07/e167-207
The Document Business Class.*
1/ CARACTERISTIQUES & FONCTIONS
1-1 Caractéristiques Générales
Electro-Photographique Indirect
CIS (Contact Image Sensor)
Du A5R au A3
De 64g à 80g par les cassettes et le LCF
De 64g à 80g par le by-pass (Impression continue)
De 50g à 163g par le by-pass (Impression simple)
Procédé Copie
Exposition Original
Format papier
Grammage papier
Vitesse Copie (pages/minutes)
163 & 165
203 & 205
16
20
A4
15.5
15.5
A4R
13
13
B4
11
11
A3
En standard : 250 feuilles + by-pass 100 feuilles
En option :
163/203 500 feuilles + by-pass 100 feuilles
165/205 1600 feuilles + by-pass 100 feuilles
De 1 à 999 copies
25% à 200% vitre d’exposition & ADF/RADF
25 secs à 20°C température ambiante
7,6 Secondes : 100% A4/cassette SUP
1,5 kW/h environ
Capacité papier
Multi copie
Zoom
Préchauffage
Temps de sortie 1ère Copie
Consommation
Poids
163 & 203
165 & 205
31.8 Kg hors options
31.8 Kg hors options
Maintenance périodique
Conditions de fonctionnement
Résolution d’analyse
Résolution impression
Local Print/Scan avec Interface (USB 2)
Display
Mémoire
163 & 165
K/Copies
72
Entre 10°c et 30°c
Entre 20% et 85% humidité
600 DPI × 600 DPI
2400 DPI x 600 DPI
TOSHIBA VIEWER
163 &203
3 Digits
En Standard :
163 & 203
Pages
16
Fin
0
En Option : GC-1240
163 & 203
Pages
80
Fin
59
e-STUDIO 163/205 V1.0
203 & 205
90
165 & 205
LCD
165 & 205
48
16
165 & 205
112
67
Mise à Jour MAI 06
5
1-2 Fonctions
Interruption de cycle
Eco énergie
Mode auto Eco énergie
Mode auto coupure
Weekly Timer
Double page
Effacement de bords
Marge
Cadrage, Masquage
APS / AMS
Originaux mélangés
Codes Accès
Codes Départements
By-pass
Mémoire de travail
Basculement des cassettes
Couverture
Page de Séparation
Indication quantité papier
Compteurs originaux MODE
Compteurs originaux
FSMS
Impression des listes
Code accès Impression
Langage
Mode EXPO
Tri Electronique
Tri Auto
Mode Auto Duplex
Mode Revue
Tri Alterné
2 en 1, 4 en 1
4 en 1, 8 en 1 (Duplex)
Numérotaion de pages
Annotation
Rotation des copies
Création de Jobs
Mise à jour F-ROM
Coin Controller
eSTUDIO 163 & 203
OUI
OUI
OUI
OUI
NON
NON
NON
NON
NON
ADF
NON
OUI
NON
OUI
NON
OUI
NON
NON
NON
NON
OUI
OUI
OUI
NON
NON
3
OUI (GC-1240)
(GC-1240 + ADF)
NON
NON
NON
NON
NON
NON
NON
NON
NON
JIG
OUI
e-STUDIO 163/205 V1.0
eSTUDIO 165 & 205
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
GLACE/ADF/RADF
RADF
OUI
OUI
OUI
4
OUI
OUI
OUI (FAX)
OUI
OUI
OUI
OUI
OUI
CODES DEPARTEMENTS
OUI (12)
3
OUI
OUI
OUI (ADU)
OUI (ADU)
OUI
OUI
OUI (ADU)
OUI
OUI
OUI
OUI
JIG
OUI
Mise à Jour MAI 06
6
2/ ACCESSOIRES, CONSOMMABLES, CSP & MSP
H = 462.5 mm
W = 600 mm
D = 643 mm
2-1 Accessoires
MJD= FRANCE
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
7
2-2 CSP/MSP
Référence
Développeur
6LA27715000
Tambour
41303611000
Toner
6AJ00000024
Blade TBS
6LA27845000
RX Chauffant
6LA19935000
RX Pression
6LA19936000
Scrapers four
6LE58590000
Filtre à ozone
6LA88240000
Grille de Charge 6LA84930000
Corona de Charge 6LA84925000
Coronas TR/SEP 6LA88250000
Désignation
D-2320
OD-1600
PS-ZT1640E
BL-2320-D
HR-1640-U
HR-1640-L
SCRAPPER-280 (x 5)
FILTER-OZONE-TRU-371
GRID-CH-M-371
CH-M
WIRE-CH-060-353-R (x 2)
2-3 Contenu du PM KIT
Sous réserve de disponibilité
N°
1
2
Référence
6LA85750100
6LE65640000
Désignation
DEV-KIT-320
FR-KIT-320
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
8
2-4 Unités
Sous réserve de disponibilité
N°
1
2
3
4
Référence
6LE65620000
6LE65630000
6LE65600000
6LE65610200
Désignation
TR-CH-1640
CL/DRUM-1640
DEV-UNIT-1640
FUSER-1640-220
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
9
3/ OPTIONS
3-1 Options eSTUDIO 163/203 & 165/205
OPTIONS COMMUNES 163/203 & 165/205
OPTIONS eSTUDIO 165/205
Désignation
MEMOIRE OPTIONNELLE
ADF
PFU
CACHE EXPOSITION
RADF
PFC
PFP
PFP (Cassette optionnelle)
ADU
OPTION FAX
KIT FAX
CLAVIER KIT FAX
OPTION PRINTER/SCAN
KIR IMPRESSION RESEAU
KIT SCAN
Référence
GC-1240
MR-2017
MY-1027
KA-1640 PC
MR-3019
GH-1050
KD-1013
MY-1028
MD-1003
GD-1220
GJ-1040
GA-1190
GA-1200 (GA-1190 & GJ-1040 obligatoire)
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
10
3-2 Interactions entres les différentes options Fax/Print/Scan installées sur eSTUDIO 165/205
Option configuration
Base Unit:
Chang Jiang (H ver.) 16/20
X
Network Printer Kit (including NIC)
X
X
X
X
Scanner Upgrade Kit (required Network Printer kit and external keyborad)
X
X
X
X
Fax board (required external keyboad)
X
X
X
X
X
X
Copy
Yes
Yes
Yes
Yes
Yes
Yes
GDI
Local GDI
Yes
No
No
Yes
No
No
TWAIN
Local TWAIN
Yes
No
No
Yes
No
No
(Depending on the menu)
No
Yes
Yes
No
Yes
Yes
No
No
Yes
No
No
Yes
Email Notification (Service)
(Counter/PM/Service Call)
No
No
Yes
No
No
Yes
Auto Supply Notice
Email I-FAX
No
No
No
No
No
Yes
FAX
No
No
No
Yes
Yes
Yes
Printer (PCL& & PS)
Network print
No
Yes
Yes
No
Yes
Yes
Local print
No
Yes
Yes
No
Yes
Yes
Scan
Scan to FTP
No
No
Yes
No
No
Yes
Scan to Email
No
No
Yes
No
No
Yes
Scan to SMB
No
No
Yes
No
No
Yes
Scan to TWAIN
No
No
Yes
No
No
Yes
FAX Tx
No
No
No
Yes
Yes
Yes
FAX Rx
No
No
No
Yes
Yes
Yes
Copy
TopAccess
Email Notification (Admin)
FAX (PSTN)
Internet Fax
Network Fax
Internet Fax Tx
No
No
No
No
No
Yes
Internet Fax Rx
No
No
No
No
No
Yes
OffRamp Gateway (I-Fax Rx to Fax)
No
No
No
No
No
Yes
FAX (PSTN) Tx
No
No
No
No
Yes
Yes
No
Internet Fax Tx
No
No
No
No
No
Fax (PSTN) Received Forward
(Fax Rx to) Internet Fax
No
No
No
No
No
No
(For Received Fax without SUB)
(Fax Rx to) FTP
No
No
No
No
No
Yes
(Fax Rx to) E-mail
No
No
No
No
No
Yes
(Fax Rx to) SMB
No
No
No
No
No
Yes
Fax Mailbox
Confidential mailbox
No
No
No
Yes
Yes
Yes
(For Received Fax with SUB)
Bulletin Board mailbox
No
No
No
Yes
Yes
Yes
Forward mailbox to Fax (Relay)
No
No
No
Yes
Yes
Yes
Forward mailbox to InternetFax
Forward to FTP
No
No
No
No
No
No
No
No
No
No
Yes
Yes
Forward to SMB
No
No
No
No
No
Yes
Forward to E-mail
No
No
No
No
No
Yes
Scan to FTP / SMB
No
No
Yes
No
No
Yes
Scan to Email
No
No
Yes
No
No
Yes
Fax (PSTN) Received Forward by TSI
Template Registration
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
11
4/ DISPLAY
4-1 eSTUDIO 163/203
N°
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
DESIGNATION
Tri électronique (Avec option GC-1240)
[FINITION]
Sélection Papier épais et transparent
[PAPIER EPAIS]
LED DATA : Clignote lors de transfert de Datas MFP→PC
DATA LED
S’allume ou clignote lors d’un défaut
ALARM LED
¾ Manque papier
¾ Manque Toner
¾ Bourrage
¾ Ouverture Platen Cover/ADF ou différentes Portes
ZOOM (25%←100%→200%) et Led affichage 100% (Pas de 1%)
[ZOOM]
Affichage du nombre de copies sélectionnées
DISPLAY
Affichage du taux de reproduction copie (Appui sur la touche [%])
RATIO
Interruption du tirage en cours
[INTERRUPT]
S’allume lorsque la fonction POWER SAVE est active
[ECO ENERGIE]
[FUNCTION CLEAR] Retour aux réglages par défaut du MFP
Effacement du nombre de copies programmées/Annulation Job
[CLEAR]
1/Départ Copie/Scan
[START]
2/LED affichage des modes PRECHAUFFAGE/READY du MFP
1/Sélection du nombre de copie
CLAVIER
2/Affichage du nombre de copies (Appui sur la touche [#])
Sélection des différents Modes d’exposition TEXT/PHOTO (Par
[EXPOSITION]
défaut)/PHOTO/TXT
Réglage et visualisation de la densité sélectionnée AUTO/MANUEL
[DENSITE EXPO]
(+CLAIR/+FONCE)
Affichage cassette sélectionné et bourrage (Clignotement LED)
TRAY LED
Présence papier ADF
ADF LED
Sélection de la cassette papier désirée (Y compris By-pass)
[DRAWER]
Sélection du Format de copie et enregistrement FORMAT Cassette
[COPIE]
Sélection du Format de l’original
[ORIGINAL]
Avec option MR-2017
[APS/AMS]
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
12
4-2 eSTUDIO 165/205
N°
1
2
[APS/AMS]
[Originaux Mélangés]
3
4
4
5
5
6
7
[ECO ENERGIE]
[INTERRUPT]
[PAPIER EPAIS]
[USER FUNCTION]
[FINITION]
[SETTINGS]
[SELECTION]
8
9
10
11
ECRAN LCD
CLAVIER
FAX LED
FONCTIONS
12
13
14
15
DESIGNATION
Sur Vitre EXPO ou avec option MR-2017/MR-3019
Sélection de la fonction pour indiquer lors de l’utilisation de
l’ADF/RADF l’insertion de d’originaux de différents formats.
Activation manuelle du Mode Economie d’énergie
Interruption du tirage en cours
Sélection des différents Modes Papier épais et transparent (OHP)
Sélection des différents réglages par défaut du MFP
Tri électronique
Affichage des fonctions utilisées du présent JOB
(A, B, C) Sélection des fonctions
Visualisation des différents menus
Sélection du nombre de copie
La LED clignote lors de la réception ou l’émission d’une télécopie
Sélection des différentes fonctions en fonctions des options installées
[FAX] (GD-1220)
[SCAN] (GA-1200)
[PRINTER] (GA-1190)
[COPY]
[FUNCTION CLEAR] [Touche + Lampe] Remise à l’état initial
(100%/A4/AUTO :TXT/PHOTO)
Utiliser cette molette afin de modifier le contraste de l’écran LCD
CONTRASTE LCD
Effacement du nombre de copies programmées/Arrêt Job de copies
[CLEAR]
1/Départ Copie/Scan
[START]
2/LED affichage des modes PRECHAUFFAGE/READY du MFP
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
13
N°
16
DESIGNATION
S’allume ou clignote lors d’un défaut
¾ Manque papier
¾ Manque Toner
¾ Bourrage
¾ Ouverture Platen Cover ou ADF
Clignote lors de transfert de Datas MFP→PC
Annulation du présent réglage
Validation des réglages
Touche de navigation dans les différents menus de réglages.
La fonction sélectionnée est en surbrillance
ALARM LED
17
18
19
20
DATA LED
[CANCEL]
[ENTER]
NAVIGATEUR
21
[MODE EXPO]
Sélection et visualisation des différents modes d’exposition
¾ TEXT/PHOTO (Par défaut)
¾ PHOTO
¾ TXT
22
[DENSITE]
Réglage et visualisation de la densité sélectionnée
¾ AUTO
¾ MANUEL (+CLAIR/+FONCE)
23
[DRAWER]
24
25
[COPY]
[ORIGINAL]
Sélection et visualisation (LED) de la cassette papier désirée en
fonction des options installées sur le MFP (Y compris By-pass)
Sélection et visualisation par LED du format de copie sélectionné
Sélection et visualisation par LED du format d’original sélectionné
4-3 LCD de l’eSTUDIO 165/205
N°
1
2
3
4
5
Référence
AFFICHAGE DE MESSAGES
NOMBRE DE COPIES
TAUX DE REPRODUCTION
AFFICHAGE DES BOUTONS DE SELECTION [A, B, C] (7)
AFFICHAGE DES FONCTIONS
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
14
5/ EMPLACEMENT DES ELEMENTS ELECTRIQUES
5-1 Vue en coupe
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
15
A1
A2
A3
A4
A5
A6
B1
B2
C1
C2
C3
C4
C5
E1
E2
E3
E4
E5
F1
F2
F3
F4
G1
G2
G3
H1
H2
H3
H4
H5
I1
I2
I3
I4
I5
I6
I7
I8
I9
I10
I11
J1
J2
J3
J4
J5
J6
J7
J8
J9
K1
K2
K3
K4
K5
Vitre d’exposition original
M1 Scan Motor
Vitre d’exposition original ADF/RADF
M2 Toner Motor
Unité CIS (Contact Image Sensor)
M3 Main Motor
Damp Heater GAUCHE
M6 Ventilateur de refroidissement
Damp Heater DROITE
S1 Sensor HOME Position CIS
Damp Heater THERMOSTAT
S2 Sensor Open/Close Plateau/ADF
Unité laser
SW5 Switch Open/Close Cassette
Moteur polygone
CLT1 Clutch de Registration
Pickup Roller cassette
SOL1 Solénoïde Pick-up
Doigt Separation cassette
SOL2 Solénoïde pick-up by-pass
Switch manque papier
Sensor de Registration
Rouleaux de registation
Pickup Roller by-pass
Feed Roller by-pass
Pad Separation by-pass
Sensor Présence papier by-pass
Plateau by-pass
Electrode aiguilles de charge principale
Unité Corona de charge principale
Grille de charge
Cartouche toner
Unité Corona de transfert
Unité Corona de séparation
Guide Transfert
Tambour
LED d’effacement
Racle de nettoyage tambour
Rec-Blade
Doigts de séparation tambour
Rouleau magnétique
Vis mélangeuse toner 1
Doctor Blade
Sensor Auto Toner
Vis récupération toner non utilisé
Vis recyclage toner non utilisé
Thermistance tambour
Thermostat Damp Heater tambour
Damp Heater tambour
Rouleau chauffant
Rouleau de pression
Doigts de séparation rouleau chauffant
Lampes four Centre
Lampes four Côtés
Thermistances (Centre, Côté et Fond)
Thermostats (Centre et Côté)
Rouleau de sortie
Sensor de sortie (EXIT)
Sensor Open/Close porte frontale
Sensor INTLOCK Open/Close Front Cover
Sensor Température/Humidité
Switching REGULATOR
Sensor INTLOCK Open/Close Cover ADU
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
16
5-2 Unité d’Analyse/Unité PANEL
Symbole
M1
DH1
DH2
THMO2
S1
S2
CIS
LPNL
Désignation
SCAN-MOT
SCN DH-L
SCN DH-R
THERMO-SCN-DH
HOME-SNR
PLTN-SNR
CIS
PWA-F-LPNL
Fonction
Entraînement chariot optique (CIS)
Damp Heater Gauche (Prévention de la condensation)
Damp Heater Droit (Prévention de la condensation)
Contrôle de la température du SCAN
Détection de la position HOME du chariot optique (CIS)
Détection de l’Ouverture/Fermeture du Cache Expo/ADF
Lecture des originaux
Détection des sélections (Entrées) et contrôle affichage des LED
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
17
5-3 Unité ACC/HVT et Switches
Symbole
Désignation
M6
MD-FAN-MOT
PS
PS-ACC
SW1
SW2
SW3
SW4
S3
Fonction
Ventilateur INF (PS-ACC)
Carte permettant l’alimentation des éléments suivants :
1. Alimentation DC des éléments électriques
2. Alimentation AC de l’Unité FOUR
3. Alimentation HVT (MAIN/TR/SEP/BIAS)
Interrupteur ON/OFF principal
MAIN-SWITCH
ADU-COV-INTCLK-SWITCH Alimentation/coupure (24V) par ouverture/fermeture du
Cover ADU
FRNT-COV-INTCLK-SWITCH Alimentation/coupure (24V) par ouverture/fermeture du
Cover FRONTAL
Détection présence ou non de la cartouche toner
TNR-SWITCH
Détection température/humidité à l’intérieur du MFP
TEMP/HUMI-SNR
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
18
5-4 Unité LASER, Four et Cartouche Toner
Symbole
M2
CTIF
CTRG
LAMP1
LAMP2
THMO1
THMS2
THMS2
THMS3
S5
M4
SNS
LDR
Désignation
TNR-MOT
PWA-F-CTIF
PWA-F-CTRG
CNTR-LMP
SIDE-LMP
THERMO-SFR
THMS-C-HTR
THMS-S-HTR
THMS-EDG-HTR
EXIT-SNR
M/DC-POL
PWA-F-SNS
PWA-F-LDR
Fonction
Moteur entraînement cartouche Toner
Carte interface de détection de Cartouche Toner
Carte de stockage des données de la Cartouche Toner
Chauffage du centre du rouleau chauffant
Chauffage des deux côtés du rouleau chauffant
Thermostat Unité FOUR
Détection de la température au centre du rouleau chauffant
Détection de la température sur le côté du rouleau chauffant
Détection de la température à l’extrémité du rouleau chauffant
Détection du transport de la copie dans la section EXIT
Moteur Polygone Miroirs
Détection de la position du faisceau Laser
Carte de commande de la diode d’émission Laser
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
19
5-5 Unité DEV
Symbole
M5
ERS
S6
FUS
THMO3
THMS4
DH3
Désignation
EXT-FAN-MOT
PWA-F-ERS
ATTNR-SNR
PWA-F-FUS
THERMO-DRM-DH
THMS-DRM
DRM-DH
Fonction
Ventilateur de refroidissement
Lampes d’effacement (Suppression des résidus électrostatiques)
Cellule de détection de densité Toner
Carte d’alimentation DAMP HEATER
Contrôle de la température du DAMP HEATER Tambour
Détection de la température à la surface du Tambour
Prévention de condensation dans l’environnement DEV/DRUM
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
20
5-6 Unité Drive
Symbole
M3
Désignation
MAIN-MOT
MAIN
PWA-F-MAIN
SRAM
CLT1
S4
PWA-F-SRAM
RGST-CLT
RGST-SNR
SOL1
CST-SOL
Fonction
Entraînement des Unités tambour, développeur, four, relance,
transport, Feed Roller
Carte de commande et de contrôle de tout le MFP
(SCAN/COPY/PRINTER)
Carte de stockage des données machines (Compteurs en autre)
Clutch des rouleaux de registration
Détection du passage du papier dans les rouleaux de
Registration de l’unité transport
Commande d’entraînement des Feed Roller
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
21
5-7 Unité Cassette et Unité By-Pass (SFB: Stack Feed By-pass)
Symbole
S8
SOL2
S7
SW5
Désignation
SFB-SNR
SFB-SOL
EMP-SNR
CST-SW
Fonction
Détection présence papier cassette
Commande d’entraînement du by-pass Pick-up Roller
Détection présence papier by-pass
Détection présence Cassette papier
5-8 Schéma D’interconnections des différentes Cartes
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
22
6/ PROCEDE COPIE
1/ CHARGE: Application d’une charge négative sur la surface du tambour (Grille de Charge 448V)
2/ EXPOSITION DE L’ORIGINAL/LECTURE DES DONNEES: Conversion de l’image de
l’original en signaux électriques (CIS =7084 pixels en 600 dpi)
3/ ECRITURES DES DONNEES : Les signaux électriques sont convertis en un signal lumineux
exposant la surface du tambour (Diode Laser = 4.0 nJ/mm²)
4/ DEVELOPPEMENT: Le Toner (amené par le développeur) chargé négativement adhère à la
surface du tambour formant une image visible (Bias de polarité -340VDC-AC/150V en stand by)
5/ TRANSFERT/BIAS: Une Tension est appliquée afin d’amélioré le transfert (Pré Transfert
565V)
6/ TRANSFERT : Une tension est appliquée permettant le transfert de l’image visible sur la surface
du tambour sur la feuille de papier (Transfert H=340µADC, L=369µADC, L=282µADC)
7/ SEPARATION : Une Tension est appliquée permettant la séparation de la feuille de la surface du
tambour (Séparation H=-107µADC, L=-107µADC, L=-70µADC)
8/ FIXATION : La fixation du toner sur la feuille est effectué par application de chaleur et de
pression (Lampes = 564W X2)
9/ NETTOYAGE : Les résidus de toner sont supprimés de la surface du tambour mécaniquement
par un racle, ces résidus de toner sont récupérés dans l’unité tambour par l’intermédiaire d’un Rec
Blade
10/ DECHARGE: Les résidus électrostatiques sont supprimés de la surface du tambour
électriquement en insolant celle ci à l’aide de LEDS d’effacement (14 LEDS Rouges/660 nm)
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
23
7/ UNITE OPTIQUE
7-1 Unité Optique/Général
L’Unité Optique est composée d’un seul chariot supportant l’Unité CIS entraîné par la rotation du
Moteur Scan (M1).
La position HOME est détectée lorsque l’actuator situé sur le chariot optique coupe le faisceau du
Home Position Sensor (S1).
Dans sa fonction de numérisation (Scanning), l’original est irradié par la source lumineuse émise par
les LED RGB puis est réfléchie par le CIS Sensor
Le signal électrique obtenu sur lequel est appliqué divers filtres correctifs nécessaires à la formation
de l’image (Carte MAIN), est transmit à l’unité d’écriture (Carte MAIN + LSU)
Contrairement aux systèmes optiques de type CCD, l’Unité CIS remplace les 2 chariots, l’objectif, le
capteur CCD et la Carte SLG.
¾ Lors de la numérisation d’un original sur la vitre d’exposition, c’est la vitesse de l’unité
optique chariot 1 qui est différente suivant le taux de reproduction et/ou de la cassette
sélectionnée.
¾ Lors de la numérisation d’un original en utilisant l’ADF, c’est la vitesse de défilement de
l’original qui est différente suivant les taux de reproduction et/ou la cassette sélectionnée.
NOTE IMPORTANTE :
NE PAS NETTOYER LA VITRE D’EXPOSTION ADF AVEC UN
SOLVANT DE TYPE ALCOOL, CELLE-CI AYANT RECUE UNE
PROTECTION DE SURFACE
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
24
7-2 Unité CIS
Comparaison entre Unité Optique CCD et Unité CIS
UNITE CCD
UNITE CIS
Désignation
Fonction
Le Sensor CIS numérise la lumière réfléchie à partir d’un original et la
CIS
convertit en un signal électrique.
Le Sensor CIS est composé de 7084 pixels image et d’une résolution de
numérisation de 600 X 600 dpi
La rangée d’YG-LED, assiste la lumière émise par la rangée de RGB-LED
YG-LED array
L’utilisation de cette rangée de LED permet d’obtenir une couleur de source
lumineuse proche de celle émise par une lampe au XENON, améliorant la
sensibilité du Sensor CIS
Les YG-LED sont aussi utilisées afin de réduire le phénomène d’ombre lors
de la numérisation d’un original
La surface de l’original est irradiée par la rangée de RGB-LED, la lumière
RGB-LED array
réfléchie est numérisée par le Sensor CIS.
La puissance émise pour les RGB-LED est de 3.2 W
Gradient Index Lens Appelé aussi ROD LENS, c’est une lentille optique pour laquelle l’index de
réfraction à été modifiée.
Cette lentille permet d’obtenir une image uniforme sans avoir recours à
l’utilisation de miroirs et ou d’objectif tel que les systèmes optique utilisant
un capteur CCD
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
25
8/ TRAITEMENT DE L’IMAGE
L’architecture optique (utilisation d’une Unité CIS) des MFP des gammes eSTUDIO 163/203 et
eSTUDIO 165/205, contrairement aux autres MFP de la gamme TOSHIBA, se passe de Carte SCAN
(SLG). De ce fait tous les traitements image sont assurés par la seule carte MAIN.
Cette architecture de traitement d’image est similaire à celle rencontré sur la gamme de télécopieurs
de TOSHIBA.
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
26
9/ UNITE D’ECRITURE/UNITE LASER
9-1 Généralités
L’unité Laser réfléchie le faisceau laser a travers le Polygone Miroir, et irradie la surface du tambour
à travers les lentilles de correction
L’image est créée par la rotation du tambour
Eléments
Laser Unit
Laser Drive PWA
Polygonal Mirror
Polygonal Mirror Drive
Motor PWA
F θ Correction Lens 1 et 2
H-Sync
Stand-by
600 dpi
Fonction
Composé d’une diode laser, crée le faisceau travers
l’objectif et vient irradier le Polygonal Mirror
Contrôle l’émission du faisceau laser
Entraîné par le Polygonal Mirror Motor, le polygone miroir
dirige le faisceau laser vers un point donné du tambour
Contrôle le moteur du polygone miroir
Les lentilles de correction 1 et 2 permettent au tambour
d’être irradié d’une manière uniforme par le laser
Composé d’un détecteur, d’une lentille et d’un miroir de
détection, détectent la position du faisceau laser au début de
chaque ligne.
Vitesse de Rotation
0 t/mn
21521 t/mn
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
27
9-2 Démontage de l’Unité Laser
VUE 1
VUE 2
1. Retirer le carter AR
2. Retirer les 2 connecteurs et la nappe
VUE 3
VUE 4
4. Retirer 2 vis et sortir le Réceptacle
Interne
VUE 3
5. Dégager la carte PS-ACC du crochet
6. Déconnecter les 13 connecteurs
VUE 4
7. Retirer 2 vis et sortir la PS-ACC
3. Retirer 3 vis et sortir le Carter AVANT
e-STUDIO 163/205 V1.0
8. Dégager les connecteurs et la nappe
9. Retirer une vis et sortir l’Unité Laser
Mise à Jour MAI 06
28
10/ UNITE DE NETTOYAGE
10-1 Généralités
L’Unité PROCESS IMAGE est constitué principalement des éléments suivants, de L’unité de
nettoyage équipé du tambour, ainsi que de tous les éléments nécessaire à la création d’une image.
Eléments
Tambour
Lampes de décharge
Chargeur Principal
Racle de nettoyage
Recovery Blade
Toner Recovery Auger
Ventilateur à Dépression
Thermistance Tambour
Sensor TEMP/HUMID
Fonction
Photosensible de type OPC (Non minéral)
Les résidus électrostatiques sont supprimés de la surface du
tambour électriquement en irradiant celle ci à l’aide de LEDS
d’effacement (14 LEDS Rouges/660 nm)
Application d’une charge négative sue la surface du tambour à
l’aide d’une électrode à aiguilles (Grille de Charge -495V)
Les résidus de toner sont supprimés de la surface du tambour
mécaniquement par une racle (Lame souple)
Les résidus de toner sont récupérés dans l’unité tambour par
l’intermédiaire d’un Recovery Blade
Evacuation du toner usagé récupéré de l’unité tambour vers l’unité
de développement
Un ventilateur à dépression assiste le Corona de séparation dans sa
fonction.
Situé dans l’unité de développement, elle fournit une indication à
la surface du tambour, faisant varier les paramètres de charge et
Auto Toner
Permet le contrôle des valeurs de température et d’humidité à
l’intérieur du MFP et règles les charges, TR/SEP, Pré TR,
émission diode laser et Auto Toner à leur valeur optimum.
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
29
10-2 Démontage de l’Unité de Nettoyage
VUE 1
VUE 2
1. Ouvrir le plateau by-pass, l’ADU et la
porte latérale
2. Ouvrir le carter AV et retire la cartouche
toner
3. Déconnecter le connecteur, dévisser les 2
vis et sortir la Process Unit.
VUE 3
VUE 4
6. Soulever l’unité de nettoyage tambour et
la sortir
4. Retirer les deux vis et déconnecter les
deux connecteurs
5. Dégager le Clip, et retirer le carter AV
de la Process Unit.
e-STUDIO 163/205 V1.0
7. Dégager le Clip et sortir l’unité de LED
Mise à Jour MAI 06
30
VUE 5
VUE 6
8. Soulever l’unité Main Charger et la
sortir en faisant glisser par l’arrière
9. Faire tourner le levier jusqu’à le
déclipser et le sortir
10. Sortir le tambour
VUE 7
VUE 8
11. Retirer les 2 vis et sortir le racle de
nettoyage tambour
12. Retirer les 2 vis et sortir le Recovery
Blade
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
31
10-3 Unité de Charge Principale
Sur les MFP de la gamme eSTUDIO 163/203 et 165/205, de même que sur la gamme eSTUDIO
230/280 et 232/282, la charge n’est pas effectué par un Corona, mais par une Electrode équipée
d’Aiguilles en ses pointes, ayant pour but une meilleure répartition de décharge sur la grille de
charge, ainsi qu’une forte diminution d’émission d’OZONE.
10-4 Démontage de l’Unité de Charge Principale
VUE 1
VUE 2
1. Se reporter aux vues 1 à 5 du
démontage de l’Unité de nettoyage
2. Retirer le ressort et sortir la grille de
charge principale
3. Dégager le crochet du nettoyeur
d’électrode, puis faire effectuer à l’axe
du nettoyeur une rotation de 90°
VUE 3
VUE 4
4. Retirer les terminaux avant et arrière
5. Retirer le terminal et le ressort, puis
sortir l’électrode à aiguilles
6. Ne pas toucher l’électrode avec des
mains sales, ni la tordre ou la plier
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
32
10-5 Démontage des Unités de Transfert/Séparation
VUE 1
VUE 2
porte latérale
2. Déclipser et retirer l’unité
Transfert/Séparation
VUE 3
VUE 4
4. Retirer les terminaux avant et arrière
3. Retirer le Separation Supporter
e-STUDIO 163/205 V1.0
5. Retirer le terminal et le ressort, puis
sortir le corona de transfert
6. Retirer les amortisseurs, le terminal et
le ressort, puis sortir le Corona de
séparation
7. Ne pas toucher les Coronas avec des
mains sales, ni les tordre ou les plier
8. Vérifier le bon positionnement des
Coronas dans les encoches en forme de
[V]
Mise à Jour MAI 06
33
11/ UNITE DE DEVELOPPEMENT
11-1 Généralités
L’unité de développement des MFP de la gamme eSTUDIO230/280 est équipée un système
permettant la récupération du toner non utilisé, de l’unité de nettoyage, recyclant celui-ci dans l’unité
de développement.
Les différentes vis mélangeuses (MIXER) ainsi que le rouleau magnétique sont entraînés par le
MAIN-MOT
Ce procédé de récupération de toner par Recyclage entraîne de la part des services techniques,
un nettoyage minutieux des unités de développement et de nettoyage, ainsi que le remplacement
des développeurs à leur valeur de remplacement préconisé lors des maintenances périodiques.
Eléments
Développeur
Mixer 1 et 2
Mixer 3
Doctor Blade
Sensor Auto Toner
Fonction
Le développeur est constitué d’un mélange de CARRIER
(composé de limailles ferriques conductrices) et de TONER
(Composé de particules de résine)
Les Vis mélangeuses 1 et 2 servent aux brassages du CARRIER
(Charge +) et du TONER (Charge -) non utilisé et frais en
provenance de la cartouche de toner
La Vis mélangeuse 3, sert exclusivement au convoyage du toner
non utilisé afin que celui-ci soit recyclé.
Le Doctor Blade permet le contrôle de l’épaisseur de la brosse
magnétique en contact avec la surface du tambour
L’unité de développement est équipée d’un Sensor Auto Toner
permettant de contrôler la valeur de la DENSITE TONER dans le
développeur. Lorsque la quantité de toner devient insuffisante, un
apport de toner est effectué par rotation du TONER-MOT
entraînant la cartouche toner.
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
34
11-2 Mécanisme de Récupération et de Recyclage du Toner Non utilisé
Le toner non utilisé récupéré par la racle de nettoyage est transporté par la vis sans fin de l’unité de
nettoyage vers l’unité de développement afin que celui-ci soit recyclé.
Le toner non utilisé est transporté par la Toner Recycling Auger vers l’unité de développement ou le
Mixer 3 convoie le toner non utilisé vers le Mixer 2 permettant le mélange du toner non utilisé et du
toner frais (En provenance de la cartouche de toner).
Ce mélange est alors transporté par le Mixer 1 à la brosse magnétique en contact avec la surface
tambour.
11-3 Démontage de l’Unité de Développement
VUE 1
VUE 2
1. Se reporter aux vues 1 à 5 du
démontage de l’unité de nettoyage
2. Retirer les 2 vis et sortir le carter
supérieur de l’unité de développement
e-STUDIO 163/205 V1.0
3. Lors du remontage du carter supérieur de
l’unité de développement, faire attention
au positionnement des différents Mylars
Mise à Jour MAI 06
35
12/ UNITE DE FIXATION ET DE SORTIE
12-1 Généralités
Eléments
Fuser Thermostat
Heater Thermistor
CENTER (C) et SIDE (S)
Heater Thermistor
EDGE (E)
Heater Roller
Heater Lamp (Side et Center)
Pressure roller
Separation Claw
Exit Sensor
Exit guide
Fonction
Le thermostat coupe l’alimentation des lampes de four, lorsque la
température devient anormalement haute.
L’unité de fixation est composée de 2 thermistances, une placée
au centre permettant le contrôle de la température, la 2eme
placée sur le côté contrôle l’alimentation du four si la THMS C
ou S détecte une température SUP à la valeur nominale.
La thermistance situé à l’extrémité du rouleau chauffant détecte
une température anormalement haute (le rouleau n’est pas
refroidit par le passage du papier).
la THMS E ne rentre pas dans le processus de contrôle de
température du rouleau chauffant
Le rouleau chauffant (chauffé par les lampes), est constitué
majoritairement d’aluminium recouvert de Téflon mis en
pression par le rouleau INF permettant la fixation des particules
de toner sur la copie
2 lampes halogènes de 564W X2 chauffent le rouleau
Le rouleau de pression est fabriqué en caoutchouc alvéolé
facilitant la mise en pression sur le rouleau chauffant SUP (mise
en pression par ressorts)
Les scrapers séparent la copie du rouleau chauffant
Détection du passage et/ou du bourrage papier dans l’unité de
fixation
Ce guide est utilisé lors de l’utilisation de la fonction ADU
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
36
12-2 Tableau de détection de température anormale des Thermistances
Le tableau ci dessous vous indique en fonction des différents Timing de détection et des températures
relevées par les différentes thermistances (CENTER, SIDE, EDGE), les codes erreur associés.
12-3 Schéma circuits Alimentation et contrôle de l’unité Four
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
37
12-4 Démontage de l’Unité de Fixation
VUE 1
VUE 2
porte latérale
2. Déconnecter les 3 connecteurs
3. Retirer 2 vis, puis sortir l’unité de
fixation/Exit
4. Retirer 2 vis et 1 ressort
5. Séparer le rouleau de pression du
rouleau chauffant
VUE 3
VUE 4
6. Séparer le rouleau de pression du
rouleau chauffant tout en poussant la
patte de masse du K-THERMO
7. Retirer les 5 ressorts de maintien des
scrapers
VUE 3
VUE 4
8. Retirer les 5 scrapers
9. Retirer les 4 vis de maintient des
lampes CENTRE et COTE
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
38
VUE 5
VUE 6
10. Retirer les lampes CENTRE et COTE
VUE 7
VUE 8
12. Retirer 3 vis, puis sortir le guide
d’entrée de l’unité de fixation
13. Retirer les 2 ressorts
14. ATTENTION : lors du remontage des
ressorts ceux-ci doivent être positionné
en haut
VUE 9
VUE 10
15. Retirer les 2 leviers de pression
11. Sortir le rouleau chauffant par le haut
16. Retirer les deux paliers
17. Sortir le rouleau de pression en le
faisant glisser vers l’arrière
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
39
13/ UNITE DE PRISE PAPIER :
13-2 Fonctionnement
Trajet Papier
Cassette
By-pass
1/ APRES LE POWER ON JUSQU’AU MODE READY
A la mise sous tension du MFP, le TRAY-UP-MOT tourne dans le sens horaire, faisant monter le
plateau de la cassette SUP, lorsque le Sensor de position haute du plateau est ON, le TRAY-UP-MOT s’arrête.
Au même moment, si le Sensor de manque papier est OFF, le MFP considère qu’il y a manque papier et arrête
le TRAY-UP-MOT. Si le Sensor de manque papier est ON, le plateau atteint sa position haute
indépendamment de la présence ou non de papier.
Le TRAY-UP-MOT tourne dans le sens anti-horaire, faisant monter le plateau de la cassette INF. La
procédure de détection est identique à celle de la cassette SUP
Si l’un des Feed Sensor est ON, à la mise sous tension, le MFP indique un bourrage tant que le
défaut n’à pas été éliminé.
2/ MODE READY
Après que les plateaux des cassettes soient montés afin de déterminer la présence ou non de papier
(Comme décrit dans le Paragraphe 1), le MFP indique la position de READY. Pendant le Mode READY,
les plateaux de montée cassettes restent en position haute.
Lorsqu’une cassette est fermée ou ouverte lors du mode READY, la procédure de montée du plateau
ainsi que la détection de la présence papier est effectué tel qu’au Paragraphe 1
3/ BY-PASS
Le Sensor présence papier du by-pass détecte la présence de celui-ci sur le plateau
Le SOL du by-pass est ON, le Pick-up Roller du by-pass est en position basse
Le Feed Clutch du by-pass est ON, le Pick-up et le Feed Roller du by-pass sont entraînés
La prise de la feuille est effectuée, et le Feed Switch du by-pass détecte son passage
Le bord avant de la feuille atteint le Sensor de registration (ON) et la feuille est guidée par les
rouleaux de registration.
Le Feed Clutch du by-pass est OFF, le Pick-up et le Feed Roller du by-pass sont arrêtés.
Le SOL du by-pass est OFF, le Pick-up Roller du by-pass passe en position haute
Le Clutch de registration est ON, et la feuille de papier est transportée jusqu’à l’unité de transfert
4/ CASSETTE
Le Feed Clutch est ON et les Feed, Pick-up sont en rotation entraînant la feuille de papier
Le bord avant de la feuille atteint le Sensor de Registration (ON) et la feuille est guidée par les
Rouleaux de registration
Le Feed Clutch est OFF (Arrêt de la rotation des Pick-up et Feed Roller)
Le Registration Clutch est ON, et la feuille de papier est transportée jusqu’à l’unité de transfert
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
40
13-2 Démontage de l’Unité By-pass
VUE 1
VUE 2
1. Retirer l’ADU stopper AV
2. Retirer 1 vis et Retirer l’ADU stopper
AR
VUE 3
VUE 4
4. Retirer 1 vis et enlever le Cover de
harnais
VUE 5
5. Déconnecter le connecteur
VUE 6
Retirer les 2vis et retirer l’unité by-pass en
la soulevant afin de dégager le guide
3. Retirer le Cover ADU en le faisant
glisser
e-STUDIO 163/205 V1.0
6. presser les 2 Latch et retirer le Cover
by-pass
Mise à Jour MAI 06
41
VUE 7
VUE 8
7. Retirer 2vis, puis sortir le Cover
Sortir le Bracket
8. Retirer 2vis et 1 ressort
9. Sortir le Bracket
VUE 7
VUE 8
10. Retirer 1 Clip et Sortir le By-pass
Roller Unit
VUE 7
VUE 8
12. Retirer 1 Clip et Sortir le By-pass Feed
Roller en retirant l’axe
11. Retirer l’axe et sortir le By-pass pick-up
Roller
e-STUDIO 163/205 V1.0
13. Retirer 2vis et sortir le Pad de
séparation By-pass
Mise à Jour MAI 06
42
13-3 Démontage de l’Unité de Prise papier
VUE 1
1. Retirer la cassette papier
2. Effectuer une rotation de l’axe des
pick-up roller dans le sens HORAIRE
3. Sortir les pick-up roller en effectuant
une pression sur les deux crochets de
chaque pick-up roller
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
43
14/ ETUDE DES CODES ERREURS ET APPELS TECHNICIEN
14-1 Etudes des Codes Erreurs (E)
Pour voir apparaître le code erreur il faut appuyer simultanément sur les touches [C/S] et [8]
Unité
Localisation
Code
EXX
EXX
Etat de la machine
Code Erreur commun aux eSTUDIO 163/203 & eSTUDIO 165/205
Code Erreur spécifique à la gamme eSTUDIO 165/205
NOTE IMPORTANTE :
LE TABLEAU DES CODES CI-DESSOUS, INTERGRE TOUTES LES OPTIONS
DISPONIBLES POUR LES GAMMES ESTUDIO 163/203 ET ESTUDIO 165/205
Unité
Exit
Intérieur
Copieur
Prise
Papier
Transport
Porte Ouverte
En Cycle Copie
Incident ADU
Incident
ADF
Code
E01
E02
E03
E09
E11
E12
E13
E14
E15
E16
E21
E30
E32
E33
E35
E36
E40
E41
E42
E44
E51
E71
E72
E73
E74
E86
E87
Etat de la machine
Exit Switch n’est pas actionné / temps
Exit Switch reste actionné / temps
Rgt Switch et/ou Exit Switch sont actionnés pendant le préchauffage
Bourrage papier lié a une mauvaise mise en forme des datas
Bourrage papier ADU (le Rgt Sensor n’est pas actionné)
Rgt Switch n’est pas actionné en provenance du by-pass
Feed Switch de la cassette SUP n’est pas actionné
Feed Switch de la cassette INF n’est pas actionné
Bourrage papier PFP cassette SUP (le PFP SUP Sensor n’est pas actionné)
Bourrage papier PFP cassette INF (le PFP INF Sensor n’est pas actionné)
Feed Sensor K7 SUP n’est pas actionné en provenance de la K7 INF
Bourrage papier PFP cassette INF (le PFP SUP Sensor n’est pas actionné)
Porte de débourrage ouverte en cycle copie
Porte avant ouverte en cycle copie
Porte PFP ouverte en Cycle copie
Porte latérale ouverte en cycle copie
L’ADU Sensor n’est pas actionné après le retournement de la copie
Length Sensor ADF n’est pas actionné
Rgt Sensor ADF n’est pas actionné
Length Sensor ADF reste actionné
Le Reverse Sensor n’est pas actionné
Couvercle latéral ouvert pendant le fonctionnement
Couvercle intro ouvert pendant le fonctionnement
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
44
14-2 Etudes des Appels Techniciens (C)
Pour voir apparaître le code erreur il faut appuyer simultanément sur les touches [C/S] et [8]
Unité
Localisation
Code
CXX
CXX
Etat de la machine
Code Erreur commun aux eSTUDIO 163/203 & eSTUDIO 165/205
Code Erreur spécifique à la gamme eSTUDIO 165/205
NOTE IMPORTANTE :
LE TABLEAU DES CODES CI-DESSOUS, INTERGRE TOUTES LES OPTIONS
DISPONIBLES POUR LES GAMMES ESTUDIO 163/203 ET ESTUDIO 165/205
Unité
System Drive
Scanning
Unité
De
Fixation
Process
Laser
Autre
Code
A.T
C01
C04
C07
C08
C15
C16
C21
C26
C41
C42
C43
C44
C45
C46
C55
C56
C97
C99
CA1
CA2
F14
Etat de la machine
Rotation anormale du Main moteur
Rotation anormale du moteur PFP
Détection surcharge moteur Exit
Détection surcharge moteur ADU
Rotation anormale du moteur montée cassette SUP du PFP
Rotation anormale du moteur montée cassette SUP du INF
Erreur initialisation CIS
Pas de detection shading compensation
Fonctionnement anormal des thermistances pendant le préchauffage
Dysfonctionnement thermistance tambour
Dysfonctionnement thermistances durant le préchauffage
Thermistances HS après le ready
Dysfonctionnement thermistances en cours d’impression
Dysfonctionnement thermistances du Mode Ready à Print
Erreur de Communication entre Carte ADF/RADF et MAIN
Erreur de Communication entre Carte PFC et MAIN
Dysfonctionnement HVT
Dysfonctionnement Carte PFC
Rotation anormale du polygone moteur
Erreur H-SYNCRO
Backup compteur invalide
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
45
15/ MODES AUTO DIAGNOSTIQUE
15-1 Différents Modes
Mode
Mode Leds
Mode test
Mode test
Mode réglage
Mode mires
Mode Codes
Mode list print
Mode list print
Procédure
0 + 1 + PWR
1 + 3 + PWR
1 + 3 + PWR
0 + 5 + PWR
0 + 7 + PWR
0 + 8 + PWR
8 + PRINT + PWR
9 + PRINT + PWR
Mode Fonction
1 + * POWER
Fonction
Allumage des leds du Panel et Display
Test entrée
Test Sortie
Réglage des différents paramètres
Impression des mires
Programmation
Gestion des codes département
Impression des listes de codes
05, 08, PM, pixels, codes erreur
Réglage de la table des fonctions
Standard
OFF/ON
OFF/ON
OFF/ON
OFF/ON
OFF/ON
OFF/ON
OFF/ON
OFF/ON
OFF/ON
15-2 Impression des Listes [9 + PRINT +PWR]
Code
101
102
Fonction
Liste des codes 05/08
Liste des codes des fonctions
15-3 Tests d’Impression [0+7+PWR]
Code
111
113
142
149
Fonction
Mire 33 dégradés Scanning primaire
Mire 33 dégradés Scanning secondaire
Mire quadrillée (10 mm)
Mire Noire (A3/LD)
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
46
16/ ETUDE DU MODE TEST ENTREE/SORTIE
16-1 Activation des codes département [1 + * + POWER]
16-2 Gestion des codes département [8 + START + POWER]
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
47
16-3 Mode Test Entrée [1 + 3 + POWER + PRINT]
Le groupe sélectionné de chaque signal d’entrée peut être testé en appuyant sur la Touche
[INTERRUPT] et le clavier numérique du Panel.
Le changement d’état de chaque élément testé apparaît après ON/OFF des 7 Led de densité sur le
Display
TOUCHE [INTERRUPT] = OFF
TOUCHE LED
TEST ENTREE
0
1
2
1
3
4
Détection papier by-pass
5
Connexion Unité by-pass
6
4
6
0
1
2
3
4
5
6
0
1
2
3
4
5
6
ON
OFF
Pas de papier
Non connecté
Présence papier
Connecté
Détection papier
Détection cassette papier
Pas de papier
Cassette non installée
Présence papier
Cassette installée
Détection papier PFU
Pas de papier
Présence papier
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
48
TOUCHE [INTERRUPT] = OFF
TOUCHE LED
TEST ENTREE
0
1
2
7
3
4
5
Feed Sensor PFU
6
Détection cassette papier PFU
8
9
0
0
1
2
3
4
5
6
0
1
2
3
4
5
6
0
1
2
3
4
5
6
ON
OFF
Pas de papier
Cassette non installée
Présence papier
Cassette installée
Détection Cartouche Toner
Détection Rotation Polygone Motor
Pas de Cartouche
Anormale
Cartouche
Normale
Connexion Unité PFU
Non connecté
Connecté
Détection 24V (O/F Front Cover)
24 V ON
24 V OFF
Switch O/F Unité PFU Cover
Switch O/F Unité Front Cover
Cover Ouvert
Cover Ouvert
Cover Fermé
Cover Fermé
Exit Sensor
Registration Sensor
Présence papier
Présence papier
Pas de papier
Pas de papier
Switch Unité Développement
Switch Unité Four
Non connecté
Connecté
Connecté
Non Connecté
Connexion Compteur externe
Non connecté
Connecté
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
49
TOUCHE [INTERRUPT] = ON
TOUCHE LED
TEST ENTREE
0
1
2
1
3
4
5
Erreur Transformateur HVT
6
2
0
1
2
3
4
5
6
4
0
1
2
3
4
5
6
5
0
1
2
3
4
5
6
ON
OFF
Normal
En erreur
CIS Home Position Sensor
Sensor Plateau
Connexion ADF
Home Position
Plateau Ouvert
Connecté
Autre position
Plateau Fermé
Non Connecté
ADF Read Sensor
Original présent
Pas d’Original
ADF Exit Sensor
ADF Sensor O/F
ADF Cover Sensor O/F
ADF empty Sensor
ADF Tray Sensor
Original présent
ADF Ouvert
Cover ADF Ouvert
Original présent
Original présent
Pas d’Original
ADF Fermé
Cover ADF Fermé
Pas d’Original
Pas d’Original
ADF Sensor Primaire 3
ADF Sensor Secondaire
ADF Registration Sensor
Original présent
Original présent
Original présent
Original présent
Original présent
Pas d’Original
Pas d’Original
Pas d’Original
Pas d’Original
Pas d’Original
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
50
16-4 Mode Test Sortie [1 + 3 + PWR]
Code
101
102
103
108
110
118
201
202
203
204
205
218
235
236
237
249
252
253
255
256
261
267
281
282
283
284
285
410
411
Fonction
Moteur principal (avec bac dev déconnecté)
Moteur toner
Moteur polygone 600 DPI
Clutch registration ON
Moteur ADU
Diode laser
Solénoïde Pickup
Solénoïde Pickup PFU
Clutch de transport papier haute vitesse PFU
Solénoïde Pickup by-pass
Clutch de transport papier basse vitesse PFU
Compteur copies
Lampe d’effacement
Ventilateur extraction petite vitesse
Ventilateur extraction grande vitesse
Bias noir (-DC)
Charge
Séparation
Transfert guide
Transfert
Moteur entraînement chariot optique
Alimentation CIS
Feed moteur ADF
Feed moteur ADF sens inverse
Read moteur ADF
Reverse moteur ADF sens normal
Reverse moteur ADF sens inverse
Ventilateur de carte d’alimentation (petite vitesse)
Ventilateur de carte d’alimentation (haute vitesse)
e-STUDIO 163/205 V1.0
Code OFF Procédure
151
1
152
1
153
1
158
1
160
1
168
1
3
3
3
3
3
3
2
3
3
3
3
3
3
3
2
3
3
3
3
3
3
3
3
Mise à Jour MAI 06
51
17/ MODE REGLAGE 05 et 08
17-1 Procédure mode réglage 05
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
52
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
53
17-2 Mode réglages 05
CODE
200
201
205
210
220
221
222
233
234
235
247
248
270
280
286
FONCTION
MODE V.I
Auto Toner
TOUS
Correction Auto Toner
164
Réglage Bias
143
Réglage Main Charger
104
Réglage Transfert Charger H
144
Réglage Transfert Charger M
122
Réglage Transfert Charger L
89
Réglage Séparation Charger H
89
Réglage Séparation Charger M
52
Réglage Séparation Charger L
36
Valeur humidité relative
Valeur Température TBS
Valeur Température interne
Evacuation Toner non utilisé
Réglage Puissance LASER
71
305
306
310
311
312
313
340
350
351
354
355
357
358
359
365
366
Départ Secondaire SCAN
Départ Primaire SCAN
Détection de PIC lumineux
Réglage LED R
Réglage LED B
Réglage LED YG
RATIO Secondaire SCAN
Réglage position shading
Réglage position shading
Alignement ADF/RADF
Alignement RADF
Vitesse transport ADF/RADF
Départ Primaire SCAN/ADF
Réglage SCAN/RADF
Bord AV ADF
Bord AV RADF
401
405
410
411
421
422
424
425
430
431
432
433
434-0
434-1
435
436
437
438
RATIO Vitesse Laser
PRT
RATIO Vitesse Laser
PPC
Réglage H-SYNCH
Réglage H-SYNCH
PRT
PPC/PRT
RATIO Secondaire
RATIO Secondaire
FAX
PPC/PRT
Vitesse Exit Motor
Vitesse Exit Motor
FAX
Réglage Marge Haute
PPC
Réglage Marge Gauche
Réglage Marge Droite
Réglage Marge Queue
TOUS
Réglage Marge Droite VERSO
Réglage Marge Haute
PRT
Réglage Marge Gauche
Réglage Marge Droite
TOUS
V.R.
0-255
REMARQUES
U=2.35V~2.45V DC
Réglage Fin Auto Toner
Procédure Chapitre 20
P
17
3
0-100
2
0-50
A effectuer lors changement de DEV
NON RECOMMANDE
6
3
105 51-206 1 pas =+/- 0.137 mm
127 121-136 1 pas =+/- 0.0846 mm
Réglage auto de la source lumineuse
76
0-255 Réglage de la valeur initiale
Réglage de la valeur initiale
62
Réglage de la valeur initiale
160
128 76-181 1 pas =+/- 0.1%
128 118-138 VITRE
ADF/RADF
128
10
0-20 1 pas =+/- 0.4 mm
10
0-20 2ème Face
50
0-100 1 pas =+/- 0.1% Réglage Fin
128 0-255 1 pas =+/- 0.0846 mm
128 0-255 1 pas =+/- 0.1 mm Position Optique
50
0-100 1 pas =+/- 0.1 mm
10
0-20 2ème Face
1
134
131
88
88
138
139
160
0-255
0-255
9
0
110
153
29
1 pas =+/- 0.1% / 0.1 mm
1
1 pas =+/- 0.0423 mm
1 pas =+/- 0.04% (MAIN-MOT)
1 pas =+/- 0.05%
1 pas =+/- 0.0423 mm
24
0
0
0
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
7
1
54
Mode réglage 05
CODE
440
441
442
443
444
445
450-0
450-1
450-2
451-0
451-1
451-2
455-0
455-1
455-2
458-0
458-1
458-2
460-0
460-1
460-2
461-0
461-1
461-2
462-0
462-1
462-2
463-0
463-1
463-2
464-0
464-1
464-2
466-0
466-1
466-3
466-4
466-5
466-6
466-7
469-0
469-1
469-2
469-3
469-4
469-5
471-0
471-1
471-2
472-0
472-1
472-2
FONCTION
MODE V.I
H-SYNC Cass. SUP
TOUS
7
H-SYNC Cass. INF
24
H-SYNC By-pass
8
H-SYNC LCF
8
H-SYNC PFP
8
H-SYNC ADU
8
Align. K7 Grand Format
20
Align. K7 Moyen Format
Align. K7 Petit Format
Align. PFU Grand Format
14
Align. PFU Moyen Format
Align. PFU Petit Format
Align. PFP SUP Grand Format
20
Align. PFP SUP M Format
20
Align. PFU Petit Format
30
Align. By-pass Grand Format
10
Align. By-pass Moyen Format
Align. By-pass Petit Format
Align. By-pass Envelope
26
Assistance RGST By-pass
0
20
22
19
Align. PFP SUP Grand Format
20
Align. PFP SUP Moy Format
22
Align. PFP SUP Petit Format
19
Align. PFP INF Grand Format
20
Align. PFP INF Moy Format
22
Align. PFP INF Petit Format
19
V.R.
0-40
REMARQUES
1 pas =+/- 0.2 mm (Secondary Laser)
P
1 pas =+/- 0.8 mm
Grand Format = >/= 330mm
Moyen Format = 220 à 329 mm
Petit Format =</= 219 mm
2
0-15
0-63
1 pas =+/- 0.8 mm / Plain Paper
1 pas =+/- 0.8 mm / Papier Epais 1
1 pas =+/- 0.8 mm / OHP
1 pas =+/- 0.8 mm / Enveloppe
0-255
0-63
e-STUDIO 163/205 V1.0
1 pas =+/- 0.2 ms / Plain Paper
1 pas =+/- 0.2 ms / Postcard
1 pas =+/- 0.2 ms / Enveloppe
1 pas =+/- 0.2 ms / Papier Epais 1
1 pas =+/- 0.2 ms / OHP
1 pas =+/- 0.2 ms / Plain Paper
1 pas =+/- 0.2 ms / Postcard
1 pas =+/- 0.2 ms / Enveloppe
Mise à Jour MAI 06
55
Mode réglage 05
CODE
474-0
474-1
474-2
497-0
497-1
497-2
474-3
497-5
498-0
498-1
FONCTION
Align. ADU Grand Format
Align. ADU Moy Format
Align. ADU Petit Format
Réglage H-SYNCH K7 SUP
Réglage H-SYNCH K7 INF
Réglage H-SYNCH PFP SUP
Réglage H-SYNCH PFP INF
Réglage H-SYNCH By-pass
Réglage H-SYNCH ADU
Réglage H-SYNCH ADU
501
503
504
505
506
507
508
509
510
512
514
515
532
533
534
535
536
537
570
571
572
593
594
595
596-0
596-1
596-2
597-0
597-1
597-2
598-0
598-1
598-2
599-0
599-1
599-2
600
601
602
609
620
621
Densité CENTRE PHOTO
PPC
Densité CENTRE TXT/PHO
Densité CENTRE TXT
Densité CLAIR TXT/PHO
Densité CLAIR PHOTO
Densité CLAIR TXT
Densité FONCE TXT/PHO
Densité FONCE PHOTO
Densité FONCE TXT
Densité AUTO PHOTO
Densité AUTO TXT/PHO
Densité AUTO TXT
Densité FOND TXT/PHO
Densité FOND PHOTO
Densité FOND TXT
Densité FOND TXT/PHO
Densité FOND PHOTO
Densité FOND TXT
Densité Fond/Texte TXT/PHO
Densité Fond/Texte PHOTO
Densité Fond/Texte TXT
Corect. GAMMA TXT/PHO
Corect. GAMMA PHOTO
Corect. GAMMA TXT
Corect. GAMMA Densité Bas
PRT
Corect. GAMMA Densité Moy
Corect. GAMMA Densité Hau
Corect. GAMMADensité Bas
Corect. GAMMA TXT/PHO
PPC
Corect. GAMMA PHOTO
Corect. GAMMA TXT
Table Correct GAMMA ADF
TOUS
Corect. CONTOUR TXT/PHO PPC
Corect. CONTOUR PHOTO
MODE V.I
TOUS 24
24
33
128
V.R.
0-63
REMARQUES
0-255
1 pas =+/- 0.0423 mm
P
2
1 pas =+/- 0.0423 mm
148
148
128
0-255
1 pas =+/- 0.0423 mm
Grand Format1 pas =+/- 0.0423 mm
Petit Format < A4
2
+ 1 pas = + Foncé Expo MANU
1
33
128
+ 1 pas = + Foncé Expo AUTO
32
22
42
246
254
236
12
+ 1 pas = + Brillant FOND Copie
1-4
22
5
1-9
128
0-255
1
+ 1 pas = - FONCEE
FOND/TEXTE/VITRE
1 = Fixe/Fixe, 2 = Variable/Fixe
3 Fixe/Variable, 4=Variable/Variable
Valeur diminue = Fond Fonce
PS/PHOTO
4
PS/TEXT
PCL/PHOTO
PCL/TEXT
5
1-9
0
1
2
0-4
0-99
e-STUDIO 163/205 V1.0
1
FILTRE HPF
ERREUR DIFFUSION
Mise à Jour MAI 06
56
CODE
622
623
648
654
655
664
665
667-0
667-1
667-2
667-3
667-4
672-0
672-1
672-2
672-3
672-4
676-0
676-1
676-2
676-3
676-4
693
694
695
820
821
822
825
826
827
830
831
832
835
836
837
845
846
847
850
865-0
865-1
865-2
866-0
866-1
866-2
867-0
867-1
867-2
869
870
871
FONCTION
MODE V.I
Corect. CONTOUR TXT
PPC
45
Corect. CONTOUR PHOTO
3
Corect Txt Brouillé TXT/PHO
Corect Texte Brouillé PS
PRT
5
Corect Texte Brouillé PCL
Valeur limite haute ECO toner
176
Valeur limite haute ECO toner
Densité image MODE COPY
PPC
0
19
25
31
44
Densité PRINTER GDI
0
19
25
31
44
Densité PRINTER PS/PCL
0
19
25
31
44
FOND/TEXTE ADF T/PHO
12
FOND/TEXTE ADF PHO
12
FOND/TEXTE ADF TXT
22
Densité Texte TXT/PHO
246
Densité Texte PHOTO
236
Densité Texte TXT
254
12
32
46
16
Densité CENTRE PHOTO
128
Densité CENTRE TXT/PHO
Densité CENTRE TXT
Densité CLAIR TXT/PHO
33
Corect. CONTOUR </= 40%
SCAN
0
Corect. CONTOUR 41-80%
Corect. CONTOUR 81%et +
Corect. CONTOUR 81% et +
Corect. CONTOUR 81% et +
Ajustement fond TXT/PHOTO PPC
4
Ajustement fond PHOTO
6
Ajustement fond TXT
4
V.R.
0-99
0-4
REMARQUES
P
DITHER
Valeur augmente= Texte disparaît
0-9
0-255
0-63
PS
PCL
Valeur augmente= Texte éclaircit
4
Valeur diminue = Texte s’éclaircit
4
Valeur diminue = Texte s’éclaircit
1-4
0-255
1-4
0-255
FOND/TEXTE/RADF
FOND/TEXTE/RADF
FOND/TEXTE/SCAN/VITRE
FOND/TEXTE/SCAN/RADF
1
+ 1 pas = + Clair Expo MANU
0-99
Filtre HPF TXT/PHOTO
4
1-9
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
1
57
17-3 Procédure mode réglage 08
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
58
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
59
17-4 Mode réglage 08
CODE
202
FONCTION
Compteur Optionnel
203
Réglage en ligne CNT
0-1
204
Réglage RAI fonctions
Touche [FC]
0-15
205
Mode ECO Energie
11
0-15
206
AUTO SHUT OFF
9
0-20
210-0
210-1
222
Format A6R Secondaire
Format A6R Primaire
Affichage compteur Clé
PRT
TOUS
PPC
148
105
1
145-432
223
224
Touche accès direct
Format papier By-pass
TOUS
225
226
227
228
229-0
229-1
230-0
230-1
231-0
231-1
232-0
232-1
233-0
233-1
234-0
234-1
235-0
235-1
236-0
236-1
237-0
237-1
238-0
238-1
239-0
239-1
Format papier Cassette
Format papier PFU
Format papier PFP SUP
Format papier PFP INF
Format A3 Secondaire
Format A3 Primaire
Format A4R Primaire
Format A5R Primaire
Format B5 Secondaire
Format B5 Primaire
Format B5 R Secondaire
Format B5 R Primaire
Format LTR Secondaire
Format LTR Primaire
Format LD Secondaire
Format LD Primaire
Format LG Secondaire
Format LG Primaire
Format STR Secondaire
Format STR Primaire
Format computer Secondaire
Format computer Primaire
Format folio Secondaire
Format folio Primaire
MODE V.I
TOUS
0
V.R.
0-3
REMARQUES
0= pas de Compteur Optionnel
1= monnayeur
2=carte
3= compteur clef
0= usine
1= en ligne PAS DE COMPTAGE
0=OFF,
1→10 1 pas = 15 sec
11→15 1 pas = 20 sec
0=OFF, 1=30sc, 2=60sc, 3=90sc,
4=120sc, 5=150sc, 6=3mn, 7=4mn,
8=5mn, 9=7mn, 10=10mn, 11=15mn,
12=20mn, 13=30mn, 14=45mn,
15=60mn
0=3 mn, 1=5mn, 10=70mn,
15=120mn, 19=240mn, 20= Off
10
0-1
0
14
0= Insérer compteur Clé
1= Ask to cashier to switch on
0 par défaut
0-15
0=A3 ,1=A4,2=A4R ,3=B4 ,5=B5
6=B5R,7=LETTER,8=LETTER
9=LEDGER,10=LEGAL
11=STATEMENT
12=COMPUTER ,13=FOLIO,
14=INDEFINI,15=COM10,
1
0-13
420
297
297
210
210
148
364
257
257
182
279
216
432
279
356
216
216
140
356
257
330
210
145-432
e-STUDIO 163/205 V1.0
P
1
9
10
Mise à Jour MAI 06
60
Mode réglage 08
CODE
240-0
240-1
241-0
241-1
242-0
242-1
244-0
244-0
245-1
245-1
246
250
251
252
253
261
262
FONCTION
MODE V.I
330
Format 13 inch LG Secondaire
216
Format 13 inch LG Primaire
216
Format 8.5x8.5 Secondaire
216
Format 8.5x8.5 Primaire
432
NON STANDARD
279
NON STANDARD
TOUS 390
Format non standard 8 K S
270
Format non standard 8 K P
270
Format non standard 16 K-R S
198
Format non standard 16 K-R P
Effacement Job COPY
0
N° de téléphone/SAV
0
Programmation PM
Valeur Compteur PM
0
Historique des codes erreurs
Sauveg.Format By-pass
Affichage sélection format
-
300
305-0
305-1
305-2
305-3
305-4
305-5
305-6
305-7
305-8
305-9
305-10
305-11
305-12
305-13
305-14
305-15
305-16
306-0
306-1
306-2
306-3
306-4
306-5
306-6
306-7
306-8
306-9
306-10
306-11
306-12
306-13
306-14
306-15
306-16
Max 9 copie
Compteur IMP/COPIES A3
Compteur IMP/COPIES B4
Compteur IMP/COPIES B5
Compteur IMP/COPIES FOLI
Compteur IMP/COPIES LD
Compteur IMP/COPIES LG
Compteur IMP/COPIES LT
Compteur IMP/COPIES ST
Compteur IMP/COPIES COM
Compteur IMP COPIE 13’LG
Compte IMP/COPIES 8.5X8.5
Compteur IMP/COPIES 16K
Compteur IMP/COPIES 8K
Compteur IMP/COPIESOTH
Compteur IMP/PRINT A3
Compteur IMP/PRINT B4
Compteur IMP/PRINT B5
Compteur IMP/PRINT FOLI
Compteur IMP/PRINT LD
Compteur IMP/PRINT LG
Compteur IMP/PRINT LT
Compteur IMP/PRINT ST
Compteur IMP/PRINT COMP
Compteur IMP/PRINT 13’’LG
Compteur IMP/PRINT8.5X8.5
Compteur IMP/PRINT 16K
Compteur IMP/PRINT 8K
Compteur IMP/PRINT UNIV
V.R.
REMARQUES
P
Secondaire
Primaire
145-432 Secondaire
Primaire
0-1
0-32
10
11
1
0-1
-
20 Digits Max, (-) par Monitor/Pause
Valeur programmée 72 k/90 k
Compte par activation SW RGST
8 Derniers Codes Erreur
0= ON, 1= OFF
8 Derniers Codes Erreur
0= 999, 1= 99, 2= 9
8 Digits/COPIE
1
4
PPC
0
0-2
-
PRT
0
-
e-STUDIO 163/205 V1.0
8 Digits/IMPRIMANTE
Mise à Jour MAI 06
61
Mode réglage 08
CODE
307-0
307-1
307-2
307-3
307-4
307-5
307-6
307-7
307-8
307-9
307-10
307-11
307-12
307-13
307-14
307-15
307-16
308-0
308-1
308-2
308-3
308-4
308-5
308-6
308-7
308-8
307-9
308-10
308-11
308-12
308-13
308-14
308-15
308-16
312-0
312-1
312-3
312-4
312-5
312-6
312-7
312-7
312-8
312-9
312-10
312-11
312-12
312-13
312-14
312-15
312-16
FONCTION
MODE V.I
Compteur IMP/LIST A3
PRT
0
Compteur IMP/LIST B4
Compteur IMP/LIST FOLIO
Compteur IMP/LIST LD
Compteur IMP/LIST LG
Compteur IMP/LIST LT
Compteur IMP/LIST ST
Compteur IMP/LIST COMP
Compteur IMP/LIST 13’’ LG
Compteur IMP/LIST 8.5 X 8.5
Compteur IMP/LIST 16K
Compteur IMP/AUTRES
FAX
0
Compteur IMP/LIST FOLIO
Compteur IMP/LIST LD
Compteur IMP/LIST LG
Compteur IMP/LIST LT
Compteur IMP/LIST ST
Compteur IMP/LIST COMP
Compteur IMP/LIST 13’’ LG
Compteur IMP/LIST 8.5 X 8.5
Compteur IMP/AUTRES
Compteur SCAN A3
PPC
0
Compteur SCAN A4
Compteur SCAN A5
Compteur SCAN A6
Compteur SCAN B4
Compteur SCAN B5
Compteur SCAN FOLIO
Compteur SCAN LD
Compteur SCAN LG
Compteur SCAN LT
Compteur SCAN ST
Compteur SCAN COM
Compteur SCAN 13’’ LG
Compteur SCAN 8.5X8.5
Compteur SCAN 16K
Compteur SCAN 8K
Compteur SCAN UNIV
V.R.
-
8 Digits/LIST
P
4
-
8 Digits/LIST
4
-
8 Digits/SCAN/COPIEUR
e-STUDIO 163/205 V1.0
REMARQUES
Mise à Jour MAI 06
62
Mode réglage 08
CODE
313-0
313-1
313-2
313-3
313-4
313-5
313-6
313-7
313-8
313-9
313-10
313-11
313-12
313-13
313-14
313-15
313-16
314-0
314-1
314-2
314-3
314-4
314-5
314-6
314-7
314-8
314-9
314-10
314-11
314-12
314-13
314-14
314-15
314-16
315-0
315-1
315-2
315-3
315-4
315-5
315-6
315-7
315-8
315-9
315-10
315-11
315-12
315-13
315-14
315-15
315-16
FONCTION
Compteur SCAN A3
Compteur SCAN A4
Compteur SCAN A5
Compteur SCAN A6
Compteur SCAN B4
Compteur SCAN B5
Compteur SCAN FOLIO
Compteur SCAN LD
Compteur SCAN LG
Compteur SCAN LT
Compteur SCAN ST
Compteur SCAN COM
Compteur SCAN 16K
Compteur SCAN 8K
Compteur SCAN UNIV
Compteur SCAN A3
Compteur SCAN A4
Compteur SCAN A5
Compteur SCAN A6
Compteur SCAN B4
Compteur SCAN B5
Compteur SCAN FOLIO
Compteur SCAN LD
Compteur SCAN LG
Compteur SCAN LT
Compteur SCAN ST
Compteur SCAN COM
Compteur SCAN 16K
Compteur SCAN 8K
Compteur SCAN UNIV
Compteur TX A3
Compteur TX A4
Compteur TX A5
Compteur TX A6
Compteur TX B4
Compteur TX B5
Compteur TX FOLIO
Compteur TX LD
Compteur TX LG
Compteur TX LT
Compteur TX ST
Compteur TX COM
Compteur TX 13’’ LG
Compteur TX 8.5X8.5
Compteur TX 16K
Compteur TX 8K
Compteur TX UNIV
MODE V.I
SCAN 0
FAX
0
V.R.
-
-
REMARQUES
8 Digits/SCAN/SCAN MODE
P
8 Digits/SCAN/FAX MODE
8 Digits/TX MODE
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
63
Mode réglage 08
CODE
320-0
320-1
320-2
321-0
321-1
321-2
322-0
322-1
322-2
323-0
323-1
323-2
327-0
327-1
327-2
328-0
328-1
328-2
329-0
329-1
329-2
330-0
330-1
330-2
332-0
332-1
332-2
335-0
335-1
335-2
337-0
337-1
338-0
338-1
339-0
339-1
340-0
340-1
341-0
341-1
345
FONCTION
Affichage COPIE Grand F.
Affichage COPIE Petit F.
Affichage COPIE Total
Affichage IMP Grand F.
Affichage IMP Petit F.
Affichage IMP Total
Affichage LIST Grand F.
Affichage LIST Petit F.
Affichage LIST Total
Affichage LIST Grand F.
Affichage LIST Petit F.
Affichage LIST Total
Affichage SCAN Grand F.
Affichage SCAN Petit F.
Affichage SCAN Total
Affichage SCAN Grand F.
Affichage SCAN TX Petit F.
Affichage SCAN TX Total
Affichage TOTAL Grand F
Affichage TOTAL Petit F.
Affichage TOTAL
Affichage Nbre TX Grand F.
Affichage Nbre TX Petit F.
Affichage Nbre TX Total
Affichage Nbre RX Grand F.
Affichage Nbre RX Petit F.
Affichage Nbre RX Total
Affichage TOTAL Grand F
Affichage TOTAL Petit F.
Affichage TOTAL
Format # 10-5 Longueur
Format # 10-5 Largeur
Format DL-R Longueur
Format DL-R Largeur
Format MONARCH-R
Format MONARCH-R
Format N°3-R Longueur
Format N°3-R Largeur
Format N°4-R Longueur
Format N°4-R Largeur
Compteur PM Enveloppe
346
Compteur PM G. Format
347
Définition G. Format
348
349
Compteur PM papier Epais
Compteur PM OHP
MODE V.I
PPC
0
PRT
0
V.R.
-
-
REMARQUES
8 Digits/ COPIE
P
14
8 Digits/ IMP
8 Digits/LIST
FAX
0
8 Digits/LIST
PPC
0
8 Digits/SCAN
FAX
0
8 Digits/TX
SCAN
0
FAX
0
-
8 Digits/SCAN
8 Digits/TX
8 Digits/RX
TOUS
0
-
241
105
220
110
191
98
235
120
235
105-432
105
1
8 Digits//TOTAL
10
Longueur
Largeur
0-1
e-STUDIO 163/205 V1.0
0= Compte 1
1= Compte 2
0= A3/LD
1= A3/LD/B4/LG/FOLIO/COMP
0= Compte 1
1= Compte 2
Mise à Jour MAI 06
1
64
Mode réglage 08
CODE
FONCTION
Compteur PM G. Format
352
Comptage Externe
Définition G. Format
353
Comptage Externe
Compteur Cassette
356
Compteur PFU
357
Compteur By-pass
358
Compteur PFP SUP
360
Compteur PFP INF
370
Compteur ADF
374
Définition Compteur Externe
381
Compteur Ouverture Platen
386
388
Total Counter
389
Total Counter
Nbrede Rotation sPolygone
398
Temps de Fonction Polygone
399
MODE V.I
TOUS
1
V.R.
0-2
0
0-1
0
-
1
0
-
1-2
-
0
-
0
0-19
1-10
400
Compteur anomalie four
404-0
404-1
404-2
404-3
405-0
405-1
405-2
405-3
407
Baisse de T° / READY
THMS CENTER
Valid si 08-886 =20
1
THMS CENTER
Valid si 08-886 =20
3
T° Four THMS SIDE
READY
T° Four THMS CENTER
ECO ENERGIE
PRINTING
STAND-BY
PRINTING EPAIS 1
Correction Densité Toner
Réglage du temps
THMS CENTER
8
0-12
0
0-13
8
0-14
0
0-12
6
0-14
0
15
0-7
2-60
409
410
411
413
414
424-0
424-1
424-2
424-3
425-0
425-1
425-2
425-3
TOUS
Réglage du temps
THMS SIDE
e-STUDIO 163/205 V1.0
REMARQUES
0= Compte 1
1= Compte
0= A3/LD
1= A3/LD/B4/LG/FOLIO/COMP
8 Digits
P
0= Pas de sélection 1= Copieur
1
2
15
2
SRAM → MAIN
MAIN → SRAM
2
C410 = 1, 2
C440 = 5, 7, 9
C450 = 6, 8
C470 = 10, 11, 14, 17
C480 = 12, 15, 18
C490 = 13, 16, 19
1er
2ème
3ème
4ème
1er
2ème
3ème
4ème
0=140°C
1 PAS+ 5°C
0=0°C,
1=40°C,1 PAS+ 10°C
1
4
1
0=140°C
1 PAS+ 5
1er 1 pas = 2Mn
2ème
3ème
4ème
1er1 pas = 2Mn
2ème
3ème
4ème
Mise à Jour MAI 06
4
65
Mode réglage 08
CODE
FONCTION
Contrôle de T° basse
433-0
CENTER
Contrôle de T° basse SIDE
433-1
T° Four THMS C EPAIS 2
437
T° Four THMS C OHP
438
Pré Run 1ère copie EPAIS 2
439
Pré Run 1ère copie STD
440
Pré Run 1ère copie EPAIS 1
441
T° Four en Mode ECO
448
MODE V.I
TOUS
5
8
V.R.
0-12
0-14
450
451
452
453
455
456-0
456-1
457-0
457-1
458-0
458-1
459-0
459-1
462
T° Four en copie S STD
T° Four en copie S EPAIS 1
T° Four en copie S EPAIS 2
T° Four en copie S OHP
Correction Toner Motor
Nbre départ K7 PLAIN
Nbre départ K7 AUTRE
Nbre départ By-pass PLAIN
Nbre départ By-pass AUTRE
Switchback RADF A4R/Folio
463
Contrôle Status Valeur
SHADING Compensation
0
0-6
464
Réglage LED SCAN
0
0-1
471-0
471-1
476-0
476-1
476-2
476-3
478
Format POSCARD Longueur
Format POSCARD Largeur
THMS CENTER
Valid si 08-535 =20
480
Nombre Erreur de Rotation
Laser / CA10
Nombre Erreur de Rotation
Laser (Accélération/deceller.)
Source papier par défaut
481
Mode CASCADE papier
479
5
0-5
REMARQUES
P
0=140°C
1 PAS+ 5°
CENTER
CENTER
1
0=140°C
1 PAS+ 5°
SIDE
SIDE
SIDE
SIDE
Apport Toner
CASSETTE PAPIER
4
PFP SUP
4
PFP INF
4
BY-PASS
0-1
0= OFF A4R = FOLIO
1= ON
0=Normal
1= Blanc anormal (G)
2= Détection PEAK anormale (G)
3= Réglage impossible (R)
4= Réglage impossible (B)
5= Réglage impossible (YG)
6= Blanc anormal
0= LED ON
1= LED OFF
1
1
148 105-432
100
1er 1pas = 5°C
1
1-10
2ème
3ème
4ème
0= 2 Fois
0-1
1= 12 Fois
0= 0.6 sec
0-1
1= 1.2 sec
0= A4
0
0-5
1= Cassette SUP
2= Cassette INF
4= PFP SUP,
5= PFP INF
0= OFF
0-2
1= ON A4-A4
2= ON A4-A4R (Rotation)
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
10
4
1
66
Mode réglage 08
CODE
FONCTION
Activation Ré Essais Papier
482
MODE V.I V.R.
TOUS
0-1
483
PRE RUN POLY- MOT
0-2
484
Rotation POLY- MOT lors
d’un statut FC
Rotation POLY- MOT en
Stand by
Clear PRE RUN POLYMOT
Vitesse de rotation POLYMOT en Stand-by
Vitesse de rotation POLYMOT en ECO Energie
0-1
485
486
489
490
525-0
525-1
525-2
523-3
526
527-0
527-1
527-2
527-3
535-0
535-1
536-0
536-1
536-2
536-3
537-0
537-1
537-2
537-3
538
Niveaux de Gris en Mode
Transmission automatique
Fax
PRE-HEAT
T° Four THMS SIDE
PRE-HEAT
Temporisation
THMS CENTER
Valid si 08-535 =20
PRE RUN 1ère Copy OHP
Temporisation
THMS SIDE
Valid si 08-535 =20
Patern T°/Temps CENTER
Patern T°/Temps SIDE
Temporisation
THMS CENTER
Valide si 08-535 =20
Temporisation
THMS SIDE
Densité Image par défaut
539-0
539-1
539-2
539-3
THMS SIDE
502
510
515
516
0-1
0-2
0-5
0-1
REMARQUES
0= ON
1= OFF
0= ON (Vitre + RADF)
1= OFF
2= RADF
0= ON
1= OFF
0= ON (Réglage 08-490)
1= OFF
0= 15 sec 1= 30 sec 2= 45 sec
1
1
1
0= Erreur de Diffusion
1= DITHER
0= Transmission automatique
1= Non
0=140°C
1 PAS = + 5°C
0
0-1
FAX
0
0-1
TOUS
9
0-14
20
30
48
75
0
20
30
48
75
2
12
1
2
3
3
1
2
3
5
0
0-200 1er 1pas = 5sec
2ème
3ème
4ème
0-15
0-200 1er 1pas = 5sec
2ème
3ème
4ème
0-12 0= aucun
1→19 = patern 1→patern 19
1-10 1er 1pas = 5°C
2ème
3ème
4ème
1-10 1er 1pas = 5°C
2ème
3ème
4ème
0-7 0=AUTO
1=LIGHT3
4=CENTER
7=DARK3
0-10 1er 1pas = 5C°PAPIER EPAIS
2ème
3ème
4ème
e-STUDIO 163/205 V1.0
1
0= 38090.55 t/mn
1= 35000 (1pas = -5000t/mn)
0= OFF
1= 10000 t/mn
PPC
1
2
3
3
P
Mise à Jour MAI 06
1
1
4
4
4
67
Mode Réglage 08
CODE
540-0
540-1
540-2
540-3
541-0
541-1
541-2
541-3
550
FONCTION
Temporisation
THMS CENTER
Temporisation
THMS SIDE
Valid si 08-535 =20
Type EXPO par défaut
MODE ORIGINAL
603
Sélection Mode Recto Verso
604
Mode APS/AMS par défaut
607
Mode ADF par défaut
611
Mode Livre par défaut
618
Paramétrage Format
Mélangé ADF/RADF
MODE CUSTOM
Mode FINITION
avec ADF/RADF
631
641
MODE
PPC
V.I
20
30
48
75
20
30
48
75
0
PPC
0
0-2
0
0-2
0
0-1
2
0-4
TOUS
V.R.
REMARQUES
0-200 1er 1pas = 5sec PAPIER EPAIS
2ème
3ème
4ème
0-200 1er 1pas = 5sec
2ème
3ème
4ème
0-3 0=TXT/PHOTO
1=PHOTO
2=TXT
642
Mode FINITION
1
0-1
642
Mode FINITION
0
0-6
645
Correction du Taux = 100 %
10
0-10
649
Mode Fonction
MAGAZINE
Sens de Sortie en Mode
2en1/4en1
Format Annotation
RAZ des CODES 05 & 08
RAZ Codes Départements
RACCOURCI CLAVIER
1
0-1
0
0-1
2
-
0-3
-
3
1
0-3
0-1
0
0-1
250
0-999
650
651
655
672
688
691
Détection Cartouche Toner
(IC)
698
Activation Limite
impression en sortie
Limite impression en sortie
699
1
0=NON
1=1→2
2=2→2
0= APS
1= AMS
2= OFF
0= ADF
1= SADF
0= Page Gauche vers Page Droite
1= Page Droite vers Page Gauche
0= Numérisation au même Format
1= Numérisation/Chaque Original
1
0= OFF
2= TRI
4= ROTATION
0= TRI
1= GROUPEMENT
0= TRI
5= ROTATION
6= MAGAZINE
10=100%
1= 0.5 sec (1 pas = 1%)
0= Page Gauche vers Page Droite
1= Page Droite vers page Gauche
0= Horizontal
1= Vertical
Séparateur = - ou /
3
Création Template
695
P
TOUS
e-STUDIO 163/205 V1.0
0= OFF
0= NON
1= OUI
0= ON
1= OFF
0= ON
1= OFF
1
Mise à Jour MAI 06
68
Mode réglage 08
CODE
800-0
800-1
801-0
801-1
802-0
802-1
804-0
804-1
805
806
807
808
809
814
818
819
826
830
831
833
834
835
836
837
838
FONCTION
Controle T° Basse
OHP
Controle T° Basse
EPAIS 1
Controle T° Basse
EPAIS 2
Controle T° Basse
ENVELOPPE
Correction MAIN
Correction MAIN
Correction MAIN
Correction MAIN
Correction MAIN
Correction MAIN GDI
Correction MAIN
Correction MAIN GDI
Correction BIAS MAIN
Correction TRANSFERT
Correction SEPARATION
Correction DEV BIAS DC
Activation TONER SAVE
839
Correction TEMP/HUMID
840
857
858
859
860
861
862
863
864
865
866
867
868
869
870
871
872
873
875
876
877
Correction TRANSFERT H
Correction TRANSFERT L
Correction TRANSFERT H
Correction TRANSFERT L
Correction Puiss. LASER
MODE
TOUS
PRT
V.I
7
12
1
2
3
3
2
3
98
V.R.
REMARQUES
0-12 1 pas 130°C + 10°C CENTER
SIDE
1-10 1 pas 130°C + 10°C CENTER
SIDE
1 pas 130°C + 10°C CENTER
SIDE
1 pas 130°C + 10°C CENTER
SIDE
0-255 TXT/PHOTO/OHP (05-210)
TONERSAVE MODE/OHP(05-210)
PPC
TXT/OHP (05-210)
PHOTO/OHP (05-210)
TXT/PHOTO/OHP (05-210)
PRT
128
TOUS
PRT
107
PRT
TOUS
0
1
PRT
TOUS
PRT
TOUS
PRT
PPC
PRT
PPC
128
TXT/PHOTO (05-210)
TONER SAVE MODE (05-210)
(05-221)
(05-234)
TONERSAVE MODE/OHP(05-205)
TXT/OHP (05-205)
PHOTO/OHP (05-205)
0-1 0= ON
1= OFF
0-2 0= ON
1= OFF
2= ON (Avec Correc. Auto Toner)
0-255 TXT/PHOTO/OHP (05-205) GDI
TONERSAVE MODE
(05-205) GDI
NORMAL (05-205)
TXT/PHOTO (05-205)
TXT (05-205)
PHOTO (05-205)
NORMAL (05-210)
TXT/PHOTO (05-210)
TXT (05-210)
PHOTO (05-210)
(05-220)
(05-222)
(05-233)
(05-235)
NORMAL (05-286)
TXT/PHOTO (05-286)
TXT (05-286)
PHOTO (05-286)
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
69
P
4
1
Mode Réglage 08
CODE
883
884
886
896-0
896-1
FONCTION
900
903
FIRMWARE ROM
Sélection SRU/CRU
904
Départ forcé APS
905
907
921
922
923
949
971
MODE
PRT
FAX
TOUS
V.I V.R.
136
128
4
0-20
7
0-12
5
TOUS
1
PPC
0
Process RADF Mode 1→2
TOUS
0
ADF ROM
F-ROM INTERNE
Table des fonctions
LANGUAGE DATA
Interruption Automatique du
Cycle d’Impression
Détection Fin de vie TONER
TOUS
0
0
995
Affichage N° de Série du
MFP
1372
1378
1380
1382
1385
1386
1388
1390
1391
1392
1394
1396
1397
1398
1399
TempsFonctionnement FOUR
Compteur Temps FOUR
Compteur Temps FOUR
CompteurTemps ECOEnergie
Compteur Papier EPAIS 1
Compteur Papier EPAIS 2
Compteur OHP
Compteur Ré Essais K7
Compteur Ré Essais PFU
1400
1410
1411
Compteur Ré Essais By-pass
Compteur Rotation Toner
Compteur Enveloppe
TOUS
0
0
0
1628-0
1628-1
1913
Compteur PIXEL/A-Tech. %
Compteur PIXEL/A-Tech. %
Clignotement LED [FC]
TOUS
0
0
0
0
T280SYOEXXX
0= CRU
1= SRU
0= Presser une fois
1= Invalide
0= Copie Recto
1= Copie Recto Verso
DF-XXXX
VTRxx.xxxW
VXXX.XXX X
VXXX.XXX X
0-100 0 à 100 pages
0-3
-
Compteur Ré Essais By-pass
Compteur Ré Essais K7
Compteur Ré Essais K7 PFU
Compteur Ré Essais PFP SUP
Compteur Ré Essais PFP INF
Pattern 1 à Pattern 19
0=0°C
1=40°C,1 PAS+ 10°C
0-1
TOUS
REMARQUES
GDI
0= Détection TONER Long
1= Détection TONER Court
2= Détection TONER STD
3= OFF
10 Digits idem (05-596)
8 Digits (Avec ECO-Energie)
8 Digits READY
8 Digits PRINT
8 Digits
P
4
2
1
2
11
1
8 Digits (Valeur LIMITE)
PPC
e-STUDIO 163/205 V1.0
-
0-1
8 Digits (Valeur LIMITE)
8 Digits
8 Digits
1
0-10000 (Unité = 0.01%)
1
0= OFF
1= ON
Mise à Jour MAI 06
70
18/ REGLAGES ELECTRIQUES
18-1 Procédure de réglage
LES DIFFERENTS REGLAGES ELECTRIQUE S’EFFECTUENT AVEC UNE JIG :
REF: ASY-PU-TOOL-F371 (6LA91605000)
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
71
18-2 Réglage Bias
18-3 Réglage Main Charger
18-4 Réglage Transfert et Separation Charger
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
72
18-5 Récapitulatif des Connecteurs en fonction des Tensions de Sortie
18-6 Tableau de correspondances Fusibles/Eléments
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
73
18-7 Architecture de l’alimentation
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
74
19/ PROCEDURE DE REGLAGE DE L’IMAGE
19-1 Généralités
19-2 Alignement Papier en Fonction des différents types de papier
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
75
19-3 Réglage Imprimante
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
76
19-4 Réglage Scan
19-41 Ratio 1/1 Primaire SCAN (vertical)
1/ Presser simultanément les touches [0] et [5] et [ON]
2/ Placer un REGLET sur la vitre d’Exposition (voir vue ci-dessous)
3/ Presser simultanément les touches [0] et [9] pour revenir en mode Normal
4/ Effectuer une Copie au Format A3
5/ Mesurer la distance A de 10 mm à 270 mm du REGLET copié
6/ Vérifier si la distance A mesurée est de 260 +/- 0.5 mm
7/ Si la distance A mesurée n’entre pas dans la plage de réglage
¾ Modifier la valeur (05-405) 1 pas = approximativement 0.125 mm
¾ Presser la Touche [INTERRUPT] pour valider la valeur entrée
¾ Affichage au DISPLAY [AJ]
¾ Répéter les étapes 3 à 5 pour vérification
19-42 Positionnement Primaire SCAN (Déviation CCD) (vertical)
2/ Placer un REGLET sur la vitre d’Exposition, Secondaire contre la réglette (voir vue ci-dessous)
5/ Vérifier si la distance B mesurée est de 10 +/- 0.5 mm
6/ Si la distance B mesurée n’entre pas dans la plage de réglage
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
77
19-43 Ratio 1/1 Secondaire SCAN (horizontal)
2/ Placer un REGLET sur la vitre d’Exposition, Primaire contre la réglette (voir vue ci-dessous)
5/ Mesurer la distance C entre 210 mm et 410 mm du REGLET copié
6/ Vérifier si la distance C mesurée est de 200 +/- 0.5 mm
7/ Si la distance C mesurée n’entre pas dans la plage de réglage
19-44 Positionnement Secondaire SCAN (Déviation CCD) (vertical)
2/ Placer un REGLET sur la vitre d’Exposition, Primaire contre la réglette (voir vue ci-dessous)
4/ Mesurer la distance D du bord de la feuille à 10 mm du REGLET copié
5/ Vérifier si la distance D mesurée est de 10 +/- 0.5 mm
6/ Si la distance D mesurée n’entre pas dans la plage de réglage
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
78
19-45 Marges (Haute, Basse, Gauche et Droite)
2/ Ouvrir le Plateau du RADF
5/ Mesurer les distances E, F, G et H du bord de la feuille à l’Image copiée
6/ Vérifier si les distances E, F, G et H mesurées est de 3 +/- 0.0.4 mm
7/ Si les distances E, F, G et H mesurées n’entre pas dans la plage de réglage
¾ Modifier les valeurs (05-E=430, F=431, G=432, H=433) 1 pas = approx 0.04 mm
G
H
E
F
19-5 Réglage Image en Mode COPY
19-51 Réglage Densité Image
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
79
19-52 Réglage Courbe GAMMA
19-53 Réglage Contour
19-54 Réglage Fond/Texte
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
80
19-55 Réglage Fond
19-6 Réglage Image en Mode PRINTER
19-61 Réglage apparence Texte
19-62 Réglage Densité
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
81
19-63 Réglage apparence Texte en fonction du type d’émulation imprimante
19-64 Réglage Densité Image
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
82
20/ MAINTENANCE
20-1 Symbole utilisé dans les tableaux de Check List et Replacement
20-2 Tableaux de Check List et Remplacement
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
83
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
84
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
85
21/ MISE A JOUR FIRMWARE
21-1 Généralités
Dans les MFP de la Gamme eSTUDIO 230/280, les FIRMWARE sont écrits dans les ROM
correspondantes de chaque carte électronique.
3 types de mise à jour Firmware par téléchargement sont disponibles
¾ Mise A Jour Firmware par JIG (PWA-DWNLD-350-JIG1 ou PWA-DWNLD-350-JIG2)
¾ Mise A Jour Firmware par TOSHIBA VIEWER
¾ Mise A Jour Firmware par USB (eSTUDIO 165/205 avec option GA-1190)
21-2 Mise A Jour Firmware par JIGS
2 types de JIGS permettent les mises à jour Firmware par téléchargement.
¾ Mise à Jour Firmware MFP :
o PWA-DWNLD-350-JIG1 (16 MB)
o PWA-DWNLD-350-JIG2 (48 MB)
21-21 PROCEDURE MISE A JOUR FIRMWARE JIGS : PWA-DWNLD-350-JIG (1 ou 2)
1/ Eteindre le MFP
2/ Retirer 5 vis, puis retirer le REAR COVER
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
86
eSTUDIO 163/203
3/ Connecter la JIG PWA-DWNLD-350-JIG (1 ou 2) sur le connecteur CN 1 de la carte MAIN
4/ Allumer le MFP, le téléchargement du Firmware démarre automatiquement
5/ Lors de la fin du téléchargement du Firmware les Led suivantes Clignotent
¾ Led Présence Originaux
¾ Led Cassettes INF et SUP
6/ Vérifier les codes suivants
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
87
eSTUDIO 165/205
3BIS Connecter la JIG PWA-DWNLD-350-JIG (1 ou 2) sur le connecteur CN 1 de la carte MAIN
4BIS Allumer le MFP, le téléchargement du Firmware démarre automatiquement
5BIS Lors de la fin du téléchargement du Firmware le Display clignote alternativement
6BIS Vérifier les codes suivants
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
88
21-3 PROCEDURE MISE A JOUR FIRMWARE PAR TROSHIBA VIEWER
1/ Lancer le logiciel TOSHIBA VIEWER
2/ Cliquer le bouton [SETUP], après ouverture de l’assistant double cliquer sur l’icône
[Download (main board)]
3/ Entrer dans la fenêtre qui apparait le mot de passe suivant [TSBSERVICE]
4/ Cliquer sur [OK]
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
89
5/ A l’aide des boutons [Parcourir] sélectionner les fichiers à télécharger correspondant aux Bank (1,
2 et 3)
NOTE IMPORTANTE:
BANK 1
BANK 2
BANK 3
BANK 4
Firmware Datas
0wwwtxxxmxxx
1wwwtxxxmxxx
2wwwtxxxmxxx
NON UTILISEE
Programmes associés
Program Data
Function Data
Language Data
6/ Lors du téléchargement des fichiers Firmware la fenêtre correspondant au fichier apparaît
7/ La mise à jour des 3 fichiers prend entre 15 et 20 minutes, la fenêtre suivante apparait
NOTE IMPORTANTE:
A la fin de chaque téléchargement de fichier Firmware, le MFP redémarre automatiquement
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
90
21-4 PROCEDURE MISE A JOUR FIRMWARE PAR USB (Estudio 165/205)
NOTE IMPORTANTE :
1/LA MISE A JOUR FIRMWARE PAR USB NE PEUT ETRE EFFECTUEE QUE SUR LA
GAMME eSTUDIO 165/205 EQUIPEE DE L’OPTION DE CONNEXION PRINTER GA-1190
2/LA MISE JOUR FIRMWARE PAR USB CONTIENT LES ELEMENTS SUIVANTS
Firmware
System ROM
Function data
Language data
Controller ROM
Cibles
Dossiers de mise à jour
Main PC board
(MAIN board)
\165_205\SYS_JIG
GA-1190 control
PC board
(GA-1190)
\165_205\CON_JIG
Nom des fichiers
cjH_prog.dgb
cjH_func.dgb
cjH_lang.dgb
lang.img
rom.img
rom2.img
sysfirm.tz
uiw.img
vxWorks.st_rom.bin
3/LORS DE LA MISE A JOUR D’UN MFP EQUIPE DE L’OPTION SCANNER GD-1200, IL
EST NECESSAIRE DE RETIRER LE DONGLE
PROCEDURE
1/ Copier les fichiers (En respectant les dossiers de mise à jour cf. : tableau ci-dessus) à la racine de
la Clé USB préalablement formaté au format FAT
2/ Eteindre le MFP
3/ Retirer le cache (1 Vis) puis Insérer la Clé USB dans le slot sur la carte Printer GA-1190
USB storage device
Cover plate
USB connector(host)
4/ Allumer le MFP toute en appuyant simultanément sur les touches [4]et [9]
Les fichiers devant être mis à jour sont indiqués en SURBRILLANCE sur le Display du PFP,
et le téléchargement des fichiers démarrent.
Après le téléchargement d’un fichier, l’écran indique [Wait]
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
91
5/ Après le téléchargement de tous les fichiers, éteindre le MFP, puis retirer la clé USB
6/ Eteindre le MFP, puis retirer la clé USB
7/ Vérifier les codes suivants
System ROM
08-900: System ROM version
08-921: FROM internal program version
08-922: Function table data version
08-923: Language data version
Controller ROM
08-1954: Controller ROM version
ATTENTION :
LES MFP DE LA GAMME ESTUDIO 165/205 N’ETANT PAS EQUIPE DE HDD IL EST
NECESSAIRE DE TELECHARGER LE FICHIER LANGAGE DE TOP ACCESS (CELUICI EST DISPONIBLE SUR LE CD-ROM FOURNIT AVEC LA CARTE GA-1190)
21-5 PROCEDURE MISE A JOUR FIRMWARE ADF/RADF; K-PWA-DLM320
1/ Eteindre le MFP
2/ Installer la ROM correspondante dans la JIG K-PWA-DLM320
3/ Connecter la JIG K-PWA-DLM320 sur le connecteur CN 14 de la carte RADF PC BOARD
4/ Allumer le MFP en appuyant simultanément sur les Touches [0] et [8], la LED de la JIG s’allume
5/ Attendre que la LED Clignote
6/ Eteindre le MFP, puis retirer la JIG K-PWA-DLM320
7/ Vérifier les versions et les DATA en Mode Réglage 08
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
92
22/ INSTALLATIONDU PILOTE IMPRIMANTE
22-1 Spécifications de l’imprimante
DESIGNATION
Plate forme
Affichage écran
Connexion
Capacité mémoire PRINTER
Emulation PRINTER
Vitesse d’Impression
Impression 1ere page
Résolution Max
Logiciel & Utilitaire
SPECIFICATIONS
Ordinateurs de type IBM PC/AT ou compatibles
800 X 600 256 couleurs Min
USB 2.0 (compatible USB1.1)(max. 3m)
95/98
98Se/Me
NT4
2000 XP/2003
USB 2.0
N/A
X
N/A
X
X
5.3 MB Max
GDI
16/20 pages/MIN Max (En fonction des MFP)
7.6 Secondes (non compris le transfert des datas)
2400 x 600 DPI
TOSHIBA VIEWER Programme intégré permettant les
fonctions suivantes :
¾ Imprimante GDI
¾ Scanner TWAIN
¾ Administration de la carte Fax du MFP (165/205)
¾ Mise à jour du MFP
22-2 Synoptique d’installation
Allumer le PC
Allumer le MFP et attendre le READY
Attendre la détection du MFP
Installer le pilote du concentrateur USB
Installation du pilote d’imprimante
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
93
22-3 Installation
Après détection du MFP par Windows, sélectionner [Installer à partir d’une liste ou …], puis Cliquer sur
[Suivant]
Sélectionner Via le bouton [Parcourir], l’emplacement où se trouve le pilote du concentrateur USB ce cas,
puis cliquer sur [Suivant].
Cliquer sur [Terminer] les fichiers sont copiés dans Windows (Attention ils ne sont pas signés sous XP)
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
94
Après la copie des fichiers, il faut vérifier dans le Gestionnaire de périphériques (Clic droit/Gérer sur
l’icône Poste de travail), dans Gestionnaire de périphériques\Ports (COM et LPT) la présence du
eSTUDIO 165/205 ainsi que son port de communication, (Dans cet exemple COM4).
ATTENTION : Le Port USB de connexion des MFP eSTUDIO 163→205 est
assimilable à un port de communication SERIE (Signaux de type Modem= ATM,
permettant un fonctionnement bidirectionnel avec les logiciels de communication
telque TOSHIBA VIEWER V1.87C et SMARTLINK V1.87C), son positionnement
hiérarchique doit être compris entre COM1 et COM4
Sélectionner le Port de communication tel que visualisé dans le gestionnaires de Périphérique (Dans
cet exemple COM4), puis cliquer sur [Suivant]
ATTENTION :
Après la copie des fichiers, ne pas oublier de redémarrer le PC
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
95
22-4 Pilote d’impression
Le pilote d’impression des MFP eSTUDIO 163→205 est de type GDI de ce fait en fonction des
différentes options installées, certaines ne seront pas disponibles, tel que l’option Recto Verso des
eSTUDIO 165/205, ou bien la gestion avancées des impressions, pour cela il sera nécessaire
d’installer l’option GA-1190 (sur eSTUDIO 165/205)
Après installation, ne pas oublier de paramétrer les différentes cassettes. Dans le cas ci-dessus
(eSTUDIO 165), 4 cassettes peuvent être installées et configurées, ainsi que le format papier du By
pass.
Les options de résolution, la gestion des demi-teintes et l’optimisation peuvent être réglées dans les
Options [Avancés], dans l’onglet Général
Les onglets Ports et Avancés vous permettent la gestion des propriétés de l’imprimante
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
96
OPTIONS
e-STUDIO 163/205
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
97
23 INTRODUCTEUR DE DOCUMENTS MR 2017 (ADF)
23-1
Spécifications
Fonction
Capacité
Formats
Dimension
Poids
Consommation
Alimentation
Introducteur automatique de documents
100 feuilles (64-80 g/m²) (50-127 g/m² en introduction simple)
A5R (min) à A3 (max)
600 (L) X 513 (P) X 135 (H) mm
Env. 11 kg
Env. 30W
5V, 24V fournis par le copieur
23-2 Vue d’ensemble
Sous Ensembles
Eléments mécaniques
Section
Pickup Roller
Prise papier/Transport Feed Roller
Registration Roller
Intermediate Transfer
Roller
Pre-Reading Roller
Exit Roller
Section
Guides latéraux Original
Receptacle Original
Receptacle Original
Section
Receptacle de sortie
Receptacle Sortie
Section
Commande/Contrôle
Eléments électriques
Original Empty Sensor (S3)
Original registration Sensor (S4)
Read Sensor (S5)
Original Exit Sensor (S6)
Jam Access Cover Sensor (S7)
Original Tray Sensor (S1)
Original Tray Width Sensor (S2)
Original Feed Motor (M1)
Read Motor (M2)
Original Pickup Solénoïde (SOL)
ADF Opening/Closing Sensor (S8)
Jam access opening/Closing Switch (SW)
ADF Control PC board (ADF)
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
98
23-3 Vue en coupe
TRY 1
TRY 2
FLP
R1
R2
R3
Receptacle originaux
Réceptacle Sortie originaux
Gate de sortie
Pickup Roller
Feed Roller
Separation Roller
R4
R5
R6
R7
R8
Registration Roller
Intermediate Transfer Roller
Pre-Reading Roller
Post-Reading Roller
Exit Roller
23-4 Emplacement des éléments électriques
Eléments
S1
S2
S3
S4
S5
S6
S7
S8
SW
M1
M2
ADF
Fonction
Détecte la longueur de l’original placé sur le réceptacle
Détecte la largeur de l’original placé sur le réceptacle
Détecte la présence de l’original
Détecte la présence de l’original dans les rouleaux de relance
Détecte la présence de l’original avant la fenêtre du scan (bord AV)
Détecte l’éjection de l’original
Détecte l’ouverture de la porte de débourrage de l’ADF
Détecte l’ouverture du plateau (ADF)
Détecte l’ouverture de la porte de débourrage de l’ADF (Coupure du 24V)
Moteur Prise papier (Original) de l’ADF
Moteur Transport (Original) de l’ADF
Carte de commande/Contrôle des Sensors et Moteurs
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
99
23-5 Fonctionnement
Les originaux sont transportés dans l’ADF par les Feed (M1) et Read (M2) Motors. Chaque Moteur à
une commande spécifique
¾ Original Feed Motor Drive Section : Prise papier des originaux et entraînement des
rouleaux de registration ADF
¾ Read Motor Drive Section : Transport des originaux et entraîne entre autre les rouleaux de
sortie
L’Original Feed Motor, tourne en sens inverse lorsque les originaux sont transportés aux rouleaux
de registration, en comparaison avec les sens de rotation vlors de la prise papier des orginaux.
Le Read Motor, Tourne toujours dans le même sens
23-6 Méthode de détection des formats d’originaux
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
100
23-7 Liaisons Cartes/Sensors/Moteurs
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
101
24 INTRODUCTEUR DE DOCUMENTS MR 3019 (RADF)
24-1 Spécifications
Fonction
Capacité
Formats
Dimension
Poids
Consommation
Alimentation
Introducteur automatique de documents à retournement
100 feuilles ou 16 mm (64-80 g/m²) (50-127 g/m² en introduction simple)
A5R (min) à A3 (max)
600 (L) X 513 (P) X 135 (H) mm
Env. 14 kg
Env. 33W
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
102
24-3 Vue en coupe
TRY 1
TRY 2
TRY 3
FLP1
FLP2
R1
R2
Receptacle originaux
Receptacle Recto Verso
Réceptacle Sortie originaux
Gate de sortie
FLAPPER Recto Verso
Pickup Roller
Feed Roller
R3
R4
R5
R6
R7
R8
R9
Separation Roller
Registration Roller
Intermediate Transfer Roller
Pre-Reading Roller
Post-Reading Roller
Reverse Registration Roller
Exit/Reverse Roller
24-4 Méthode de détection des formats d’originaux
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
103
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
104
Eléments
SOL1
SOL2
M1
M2
M3
ADF
Fonction
Actionne le Pick Up Roller Originaux
Actionne le Reverse Flapper lors de numérisation Recto Verso
Moteur Prise papier (Original) de l’ADF
Moteur Transport (Original) de l’ADF
Moteur Exit/Reverse
Carte de commande/Contrôle des Sensor et Moteurs
Eléments
S1
S2
S3
S4
S5
S6
S7
S8
S9
10
S11
S12
SW1
Fonction
Détecte la longueur de l’original placé sur le réceptacle
Détecte la largeur de l’original placé sur le réceptacle
Détecte la présence de l’original
Détecte la longueur de l’original
Détecte la présence de l’original dans les rouleaux de relance
Détecte la largeur de l’original
Détecte la largeur de l’original
Détecte la présence de l’original en position de Pré Scanning
Détecte la présence de l’original avant la fenêtre du scan (bord AV)
Détecte l’éjection de l’original
Détecte l’ouverture/fermeture de la porte de débourrage de l’ADF
Détecte l’ouverture/fermeture du plateau (ADF)
Détecte l’ouverture de la porte de débourrage de l’ADF (Coupure du 24V)
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
105
24-6 Fonctionnement
Les originaux sont transportés dans l’ADF par les Feed (M1), Read (M2) et Exit/Reverse (M3)
Motors. Chaque Moteur à une commande spécifique
¾ Original Feed Motor Drive Section : Prise papier des originaux et entraînement des
rouleaux de registration ADF
¾ Read Motor Drive Section : Transport des originaux vers la fenêtre de numérisation et vers
l’Exit/Reverse Motor drive Section
¾ Exit/Reverse Motor drive Section : entraîne les rouleaux de sortie et les rouleaux de
retournement
L’Original Feed Motor, tourne en sens inverse lorsque les originaux sont transportés aux rouleaux
de registration, en comparaison avec les sens de rotation lors de la prise papier des orignaux.
Le Read Motor, tourne toujours dans le même sens
L’Exit/Reverse Motor drive Section tourne en sens inverse en fonction de l’action de retournement
des originaux ou l’éjection de ceux ci.
24-7 Liaisons Cartes/Sensors/Moteurs
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
106
25 UNITE CASSETTE OPTIONNELLE MY-1017 (PFU)
Fonction
Capacité
Formats
Dimension
Poids
Alimentation
Unité casette papier chargement frontal
Env. 250feuilles
B5R (min) à A3 (max) 64 à 80 g/m²
530 (L) X 577 (P) X 125 (H) mm
Env.5 kg
25-3 Vue en coupe
1
2
3
4
5
6
7
8
9
10
11
12
Désignation
Cassette
PFU Board commande/Contrôle des éléments électriques
Pickup Solenoid
Paper Empty Sensor
Pickup Roller
Drawer Detection Switch
Paper Feed Sensor
Feed Roller
Jam Access Cover Opening/Closing switch
Drawer Tray
Separation Craw
Transport Clutch (High Speed/Low Speed)
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
107
Elément
S1
S2
SW1
SW2
CLT1
CLT2
SOL
PFU
Fonction
Détecte la présence papier dans le PFU
Détection de bourrage papier et du transport papier dans le PFU
Détecte l’Ouverture/Fermeture de la trappe latérale du PFU
Détecte la Présence/Absence cassette du PFU
Clutch de prise papier vitesse Haute
Clutch de prise papier vitesse Basse
Enclenchement de la rotation de la prise papier du PFU
Carte de Commande/Contrôle des Sensors et Clutch du PFU
25-5 Liaisons Cartes/Sensors/Moteur
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
108
26 UNITE PEDESTAL OPTIONNEL KD-1013 (PFP)
Fonction
Capacité
Formats
Dimension
Poids
Alimentation
Option
Unité Pedestal à chargement frontal à cassette
Env. 550feuilles
B5R (min) à A3 (max) 80 g/m²
530 (L) X 577 (P) X 125 (H) mm
Env.26 kg
2ème module cassette (MY-1028) Caractéristiques identique au module 1
26-2 Vue en coupe
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
109
Elément
M1
M2
M3
C1
C2
C3
S1
S2
S3
S4
S5
S6
S7
S8
S9
S10
S11
PWA
Fonction
Moteur PFP (Prise papier, Relance)
Moteur Montée plateau cassette Supérieure
Moteur Montée plateau cassette Inférieure
Clutch transport papier (Relance)
Clutch prise papier cassette Supérieure
Clutch prise papier cassette Inférieure
Détection de l’ouverture/fermeture de la porte latérale du PFPP
Feed sensor Cassette Supérieure
Feed sensor Cassette Inférieure
Détection position Haute Cassette Supérieure
Détection position Haute Cassette Inférieure
Détection manque/présence papier Cassette Supérieure
Détection manque/présence papier Cassette Inférieure
Détection manque/présence Cassette Supérieure
Détection manque/présence Cassette Inférieure
Détection si la quantité de papier est suffisante dans la Cassette Supérieure
Détection si la quantité de papier est suffisante dans la Inférieure
PC BOARD : commande moteur, switches et clutch du PFP
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
110
26-4 Liaisons Cartes/Sensors/Moteur
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
111
ANNEXE 1
eSTUDIO 163/203
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
112
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
113
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
114
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
115
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
116
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
117
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
118
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
119
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
120
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
121
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
122
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
123
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
124
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
125
ANNEXE 2
eSTUDIO 165/205
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
126
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
127
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
128
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
129
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
130
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
131
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
132
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
133
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
134
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
135
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
136
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
137
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
138
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
139
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
140
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
141
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
142
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
143
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
144
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
145
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
146
e-STUDIO 163/205 V1.0
Mise à Jour MAI 06
147

Formation Technique eSTUDIO 167/207

Transcription

Documents pareils

Télécharger le PDF

COMMENT LIRE VOTRE COMPTEUR ELECTRONIQUE

Scan Bleach Chapitre 480 VF

OPERATEUR REGLEUR PRESSE AUTOMATIQUE Missions

Tutoriel HijackThis

Descriptif

Consommables pour photocopieurs, Kyocera Mita Original 19753

Télécharger le PDF

Exposition Entr`vues GRH - Mairie de Charbonnières-les
