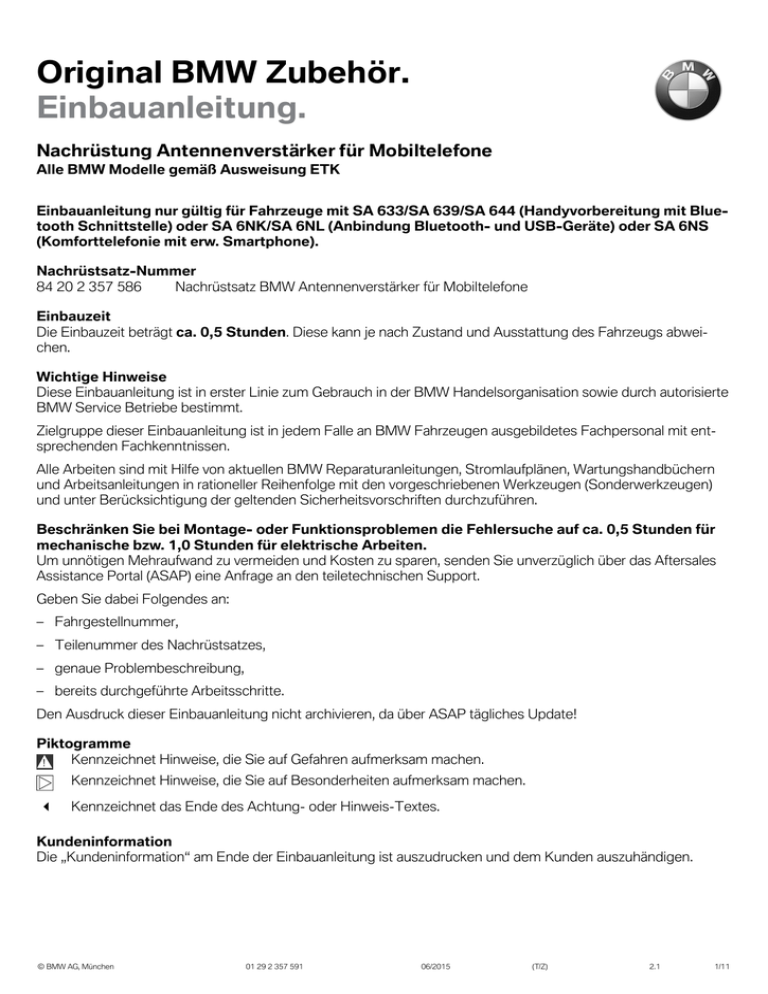

Original BMW Zubehör.

Original BMW Zubehör.
Einbauanleitung.
Nachrüstung Antennenverstärker für Mobiltelefone
Alle BMW Modelle gemäß Ausweisung ETK
Einbauanleitung nur gültig für Fahrzeuge mit SA 633/SA 639/SA 644 (Handyvorbereitung mit Bluetooth Schnittstelle) oder SA 6NK/SA 6NL (Anbindung Bluetooth- und USB-Geräte) oder SA 6NS
(Komforttelefonie mit erw. Smartphone).
Nachrüstsatz-Nummer
84 20 2 357 586
Nachrüstsatz BMW Antennenverstärker für Mobiltelefone
Einbauzeit
Die Einbauzeit beträgt ca. 0,5 Stunden. Diese kann je nach Zustand und Ausstattung des Fahrzeugs abweichen.
Wichtige Hinweise
Diese Einbauanleitung ist in erster Linie zum Gebrauch in der BMW Handelsorganisation sowie durch autorisierte
BMW Service Betriebe bestimmt.
Zielgruppe dieser Einbauanleitung ist in jedem Falle an BMW Fahrzeugen ausgebildetes Fachpersonal mit entsprechenden Fachkenntnissen.
Alle Arbeiten sind mit Hilfe von aktuellen BMW Reparaturanleitungen, Stromlaufplänen, Wartungshandbüchern
und Arbeitsanleitungen in rationeller Reihenfolge mit den vorgeschriebenen Werkzeugen (Sonderwerkzeugen)
und unter Berücksichtigung der geltenden Sicherheitsvorschriften durchzuführen.
Beschränken Sie bei Montage- oder Funktionsproblemen die Fehlersuche auf ca. 0,5 Stunden für
mechanische bzw. 1,0 Stunden für elektrische Arbeiten.
Um unnötigen Mehraufwand zu vermeiden und Kosten zu sparen, senden Sie unverzüglich über das Aftersales
Assistance Portal (ASAP) eine Anfrage an den teiletechnischen Support.
Geben Sie dabei Folgendes an:
– Fahrgestellnummer,
– Teilenummer des Nachrüstsatzes,
– genaue Problembeschreibung,
– bereits durchgeführte Arbeitsschritte.
Den Ausdruck dieser Einbauanleitung nicht archivieren, da über ASAP tägliches Update!
Piktogramme
Kennzeichnet Hinweise, die Sie auf Gefahren aufmerksam machen.
!
Kennzeichnet Hinweise, die Sie auf Besonderheiten aufmerksam machen.
Kennzeichnet das Ende des Achtung- oder Hinweis-Textes.
Kundeninformation
Die „Kundeninformation“ am Ende der Einbauanleitung ist auszudrucken und dem Kunden auszuhändigen.
© BMW AG, München
01 29 2 357 591
06/2015
(T/Z)
2.1
1/11
Erforderliches Sonder- und Spezialwerkzeug
00 9 340, Demontagehilfe
00 9 341, Demontagehilfe
00 9 325, Keil
00 9 327, Keil
© BMW AG, München
01 29 2 357 591
06/2015
(T/Z)
2.1
2/11
Inhaltsverzeichnis
Kapitel
Seite
1. Teileübersicht Nachrüstsatz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
2. Vorarbeiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
3. Anschlussübersicht Nachrüstkabelsatz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
4. Einbau- und Verlegeschema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
5. Antennenverstärker einbauen und anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
6. Abschließende Arbeiten und Kodierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9
7. Stromlaufplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10
8. Kundeninformation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11
© BMW AG, München
01 29 2 357 591
06/2015
(T/Z)
2.1
3/11
1.
Teileübersicht Nachrüstsatz
A
D
B
E
C
F
G
001 0715 Z
Legende
A
B
C
D
E
F
G
Kabelsatz
Antennenleitung GSM
Antennenleitung SIA
Antennenverstärker
Buchsengehäuse 2-pol.
Klebeband doppelseitig
Kabelbinder (5 Stück)
© BMW AG, München
01 29 2 357 591
06/2015
(T/Z)
2.1
4/11
2.
Vorarbeiten
ISTA-Nr.
Minuspol der Batterie abklemmen
12 00 ...
Folgende Komponenten sind vorab zu demontieren
Trennstecker Grundplatte freilegen
Z. B. bei Fahrzeugen E8x (außer E89)/E60/E61
Blende Mittelkonsole hinten
51 16 ...
Z. B. bei Fahrzeugen E9x
Abdeckung Handbremse
34 41 ...
Z. B. bei Fahrzeugen E89
Mittelkonsole hinten lösen
51 16 165
Z. B. bei Fahrzeugen E63/E64
Aufnahme Telefon
84 11 519
Z. B. bei Fahrzeugen E65/E66
Eject-Box
84 11 615
Frischluftgrill im Fondraum
64 22 191
Z. B. bei Fahrzeugen E70/E71/F06/F07/F1x/F25/F26/F85/F86
Blende Mittelkonsole rechts
51 16 227
Z. B. bei Fahrzeugen F2x (außer F25/F26) /F3x/F4x/F80/F82/F83/F87
Einsatz (Ablagefach) Mittelkonsole hinten
51 16 163
Z. B. bei Fahrzeugen F01/F02
Ablagefach Mittelarmlehne
51 16 172
Z. B. bei Fahrzeugen G11/G12
Blende Mittelkonsole hinten
© BMW AG, München
01 29 2 357 591
51 16 ...
06/2015
(T/Z)
2.1
5/11
3.
Anschlussübersicht Nachrüstkabelsatz
A2
A
A1
A3
B1
B2
C1
C2
A4
001 0716 Z
Position
Bezeichnung
Signal
Kabelfarbe/
Querschnitt
Anschlussort im Fahrzeug
Kurzbez./
Steckplatz
---
---
A
Nachrüstkabel
---
---
A1
Buchsengehäuse 4-pol.
---
---
Am Antennenverstärker D
A2
Stiftgehäuse 2-pol.
---
---
Mit Buchsengehäuse E an ausgepinnte Leitun- X4545 bzw. X29*1B
gen von Stecker Grundplatte
A3
Buchsenkontakt
Kl. 30
RT
0,35 mm²
Am Stecker Grundplatte
BR
0,35 mm²
Am Stecker Grundplatte
A4
Buchsenkontakt
Kl. 31
---
X4545 bzw. X29*1B
PIN 5
X4545 bzw. X29*1B
PIN 2
B
Antennenleitung GSM
---
---
---
---
B1
Buchsengehäuse
---
---
Am Antennenverstärker D
---
B2
Buchsengehäuse
---
---
Am Antennenstecker Grundplatte
---
C
Antennenleitung SIA
---
---
---
---
C1
Buchsengehäuse
---
---
Am Antennenverstärker D
---
C2
Stiftgehäuse
---
---
Am Antennenstecker Grundplatte
---
© BMW AG, München
01 29 2 357 591
06/2015
(T/Z)
2.1
6/11
4.
Einbau- und Verlegeschema
A
1
D
001 0717 Z
A
D
Nachrüstkabelsatz
Antennenverstärker
1
Stecker Grundplatte X4545 (E-Baureihen) bzw. X29*1 (F-Baureihen)
© BMW AG, München
01 29 2 357 591
06/2015
(T/Z)
2.1
7/11
5.
Antennenverstärker einbauen und anschließen
Der Anschluss ist exemplarisch dargestellt. Bei
allen Modellen ist analog vorzugehen. 1
A3
E
A4
A2
001 0718 Z
Leitungen Kl. 31 aus PIN 2 aus Buchsengehäuse
des Steckers X4545 bzw. X29*1 (1) auspinnen und
in Buchsengehäuse E in PIN 2 einpinnen.
Leitungen Kl. 30 aus PIN 5 aus Buchsengehäuse
des Steckers X4545 bzw. X29*1 (1) auspinnen und
in Buchsengehäuse E in PIN 1 einpinnen.
Buchsengehäuse E an Abzweig A2 anstecken.
Abzweige A3 und A4 wie folgt in Stecker X4545
bzw. X29*1 (1) einpinnen:
– Abzweig A3, Kabelfarbe RT, in PIN 5
– Abzweig A4, Kabelfarbe BR, in PIN 2
Darauf achten, dass der Antennenverstärkers D
klapperfrei befestigt wird.
F
D
Je nach gewähltem Einbauort des Antennenverstärkers D wird nur die Antennenleitung B
oder zusätzlich auch die Antennenleitung C benötigt.
G
B
A1
Durch die unterschiedlichen Antennenstecker
ist ein Falschanschluss ausgeschlossen. C
Geeigneten Einbauort für den Antennenverstärker D
im Bereich Mittelkonsole ermitteln.
001 0719 Z
Abzweig A1 am Antennenverstärker D anstecken.
Antennenverbindung zwischen Antennenverstärker
D und Antennenstecker an der Grundplatte mit Antennenleitungen B/C herstellen.
Antennenverstärker D mit Klebeband F und/oder Kabelbinder G an geeigneter Stelle befestigen.
© BMW AG, München
01 29 2 357 591
06/2015
(T/Z)
2.1
8/11
6.
Abschließende Arbeiten und Kodierung
Das Nachrüstsystem ist nicht programmier-/kodierrelevant.
– Fahrzeugbatterie anklemmen
– Funktionsprüfung durchführen
– Fahrzeug sinngemäß zusammenbauen
– Kundeninformation dem Kunden aushändigen
© BMW AG, München
01 29 2 357 591
06/2015
(T/Z)
2.1
9/11
Stromlaufplan
2
0,35
RT
0,35
BR
A4
Kl. 31
Kl. 30
1
A3
Kl. 30
A2
Kl. 31
7.
0,35
RT
0,35
BR
VB30
VB31
0,35
RT
Kl. 30
Kl. 31
0,35
BR
Kl. 15
0,35
RT
3
1
2
A1
Legende
A1
A2*
A3*
A4*
001 0721 Z
Buchsengehäuse 4-pol., am Antennenverstärker D
Stiftgehäuse 2-pol.
Buchsenkontakt
Buchsenkontakt
Alle mit * gekennzeichneten Bezeichnungen gelten nur für diese Einbauanleitung bzw. diesen Stromlaufplan.
Kabelfarben
BL
Blau
BO
Bordeaux
BR
Braun
GE
Gelb
GN
Grün
© BMW AG, München
GR
L-GN
NT
OR
RO
01 29 2 357 591
Grau
Hellgrün
Natur
Orange
Rosa
RT
SW
TR
VI
WS
06/2015
Rot
Schwarz
Transparent
Violett
Weiß
(T/Z)
2.1
10/11
8.
Kundeninformation
Funktionsweise
Der Antennenverstärker ist für alle BMW Fahrzeuge nur in Verbindung mit Snap-In Adapter geeignet.
Der Antennenverstärker sorgt für optimale Verbindungssicherheit und -stabilität. In empfangsschwachen Gebieten mit schlechter Netzabdeckung, wie in ländlichen Regionen oder dicht bewaldeten Gebieten, bleibt die Gesprächsverbindung erhalten.
Der Antennenverstärker verbessert den Empfang des Snap-In-Adapters nochmals zusätzlich.
Durch den besseren Empfang ist ein deutlich schnellerer Download von Daten möglich.
Der Antennenverstärker gewährleistet eine störungsfreie Kommunikation über UMTS/GSM.
Der Einsatz des Antennenverstärkers ist EU-weit möglich (EU/R&TTE-Zulassung).
Voraussetzung
Der Antennenverstärker funktioniert nur, wenn Sie Ihr Mobiltelefon in einem passenden Snap-In Adapter eingelegt haben und die Zündung eingeschaltet ist.
