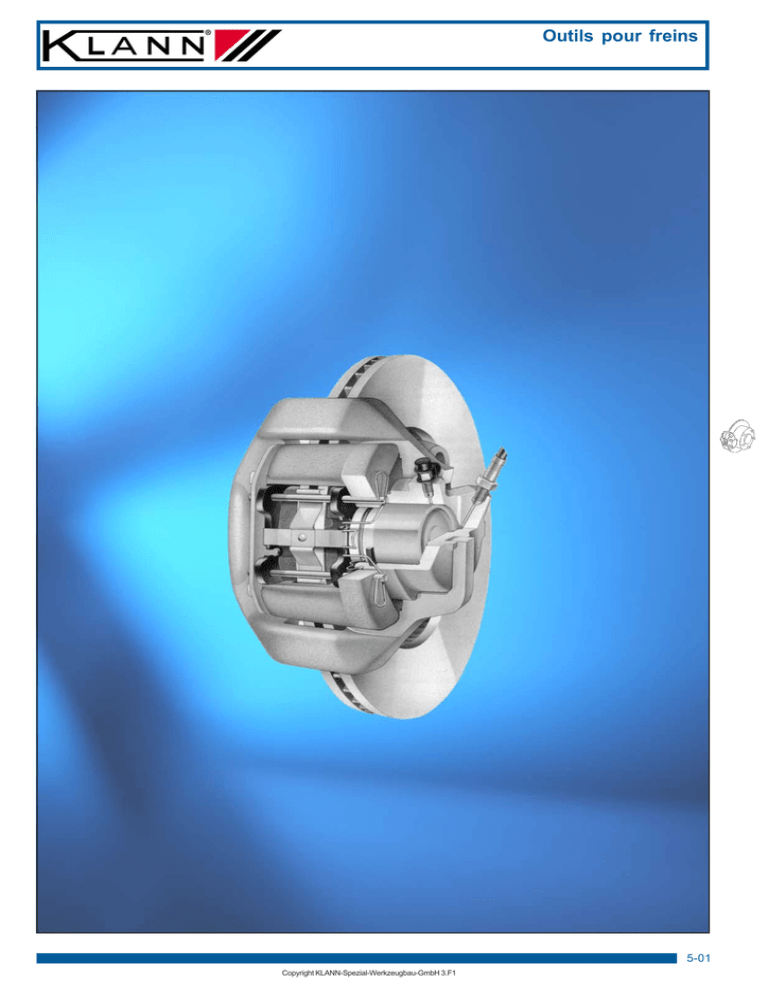

Outils pour freins

Outils pour freins
5-01
Copyright KLANN-Spezial-Werkzeugbau-GmbH 3.F1
Outils pour freins
KL-0111-1 - Presse étroite
KL-0111-1
Pour étriers flottants avec piston simple ou double ou étriers fixes à 2
pistons. Cet outil permet de repousser rapidement et proprement les
pistons de frein sur les systèmes de freinage, sans détérioration des
manchons ni des pistons.
Avantages:
• Les pistons ne coincent plus lorsqu’on les repousse.
• Force nécessaire faible grâce au guidage précis.
• Très grande stabilité et résistance à l’usure grâce aux goujons
guides et aux plaques en acier trempés.
• La très grande précision en garantit l’utilisation simple et durable.
Caractéristiques techniques: voir KL-0111-2
KL-0111-2
KL-0111-2 - Presse large
Identique au KL-0111-1, mais pour étriers flottants avec 2 pistons ou
étriers fixes avec 4 pistons.
Caractéristiques techniques:
Longueur de l’outil max
Hauteur de l’outil
Hauteur utile des mâchoires
Largeur des mâchoires
Ouverture min.
Ouverture max.
Poids
KL-0113-20 K
KL-0111-1
180 mm
115 mm
65 mm
50 mm
13 mm
70 mm
940 g
KL-0111-2
180 mm
115 mm
65 mm
100 mm
13 mm
70 mm
1340 g
KL-0113-20 K - Outil de rotation avec 5 adaptateurs
Universel
Pour VW-Audi, BMW, Ford, Honda, Jaguar, Mazda, Mitsubishi,
Nissan, Peugeot, Rover, Seat, Škoda, Toyota etc.
Pour repousser les pistons de frein sur assise flottante avec blocage à
main intégré (tournant à droite).
Avant le remplacement des sabots de frein il est nécessaire de
repousser le piston de frein dans sa position de départ/zero.
L’ensemble consiste d’un appareil de base, de 5 adaptateurs, une
plaque de soutien et une valise plastique.
Accessoire:
KL-0113-2010 - Adaptateur 3/8" / Ø7
Afin d’utiliser les différents adaptateurs de l’outil de
KL-0112-1/-2, l’adaptateur KL-0113-2010 est nécessaire.
rotation
KL-0112-0008 - Adaptateur pour Citroën XM / BX
Accessoire:
KL-0113-2010
KL-0112-0008
KL-0112-0013
Pour les pistons de frein Citroën XM / BX, permet de les repousser en
position 0/d’origine.
KL-0112-0013 - Adaptateur pour Citroen C5
Pour les pistons de frein des Citroën C5, permet de les remettre en
position 0 /d’origine.
Conseil: Pour repousser les pistons de frein de la C5 il est nécessaire
de tourner celui du côté gauche à gauche et celui du côté droite à
droite. Pour ceci l’adaptateur complémentaire réf. KL-0113-2010 est
indispensable.
KL-0112-3
KL-0112-3 - Outil de pression/rotation
Pour repousser les pistons de frein sur assise flottante avec dispositif
de blocage intégré de frein à main.
Pour VW-Audi, Ford, Nissan, Subaru, Mazda, Toyota, Mitsubishi, etc.
Le piston du frein est repoussé par la broche et le garrot.
L’outil est livré dans une malette en matière plastique.
Accessoire:
KL-0112-3010 - Adaptateur Ø7
Afin d’utiliser les différents adaptateurs de l’outil de
KL-0112-1/-2 l’adaptateur KL-0112-3010 est nécessaire.
Accessoire:
KL-0112-3010
KL-0112-0013
rotation
KL-0112-0013 - Adaptateur pour Citroën C5
Nécessaire pour repousser le piston de frein de la Citroën C5 en
position O / d’origine.
Conseil: Pour repousser les pistons de frein de la C5 il est nécessaire
de tourner celui du côté gauche à gauche et celui du côté droite à
droite. Pour ceci l’adaptateur complémentaire réf. KL-0112-3010 est
indispensable.
5-02
Copyright KLANN-Spezial-Werkzeugbau-GmbH 3.F1
Outils pour freins
KL-0112-1 - Outil de pression/rotation
KL-0112-1
Dispositif universel de pression/rotation pour repousser les
pistons de frein sur assise avec blocage à main intégré.
Pour Audi, Citroën, Fiat, Ford, Honda, Mazda, Mitsubishi, Nissan,
Opel, Peugeot, Renault, Seat, Subaru, Toyota, VW, etc.
Le piston se repousse par un 6-pans sur la pièce de pression.
Liste des pièces détachées:
Pos. Réf. Article
KL-0112-1
Pour filetages
droite et gauche.
Composition:
1
2
3
KL-0112-1
4
1
7
2
5
3
Désignation
Outil de pression/rotation avec valise
8
6
4
5
6
7
8
KL-0112-1000
KL-0112-0005
KL-0112-0007
KL-0112-0020
Outil de pression/rotation appareil de base
Adaptateur dim. 2
Adaptateur dim. 1
Valise plastique vide
Accessoires:
KL-0112-0008
KL-0112-0009
KL-0112-0006
KL-0112-0010
KL-0112-0013
Adaptateur
Adaptateur
Adaptateur
Adaptateur
Adaptateur
Dim. 8 ⇒ (Utilisation voir KL-0112-2)
Dim. 9 ⇒ (Utilisation voir KL-0112-2)
Dim. 6 ⇒ (Utilisation voir KL-0112-2)
Dim. 10 ⇒ (Utilisation voir KL-0112-2)
Dim. 13 ⇒ (Utilisation voir KL-0112-2)
Caractéristiques techniques:
Course max: ................ 65 mm
Poids:................... 822 g
KL-0112-2 - Outil de pression/rotation
Outil universel de pression/rotation (pousser/tourner) pour piston à
frein sur installation à etrier flottant avec ou sans dispositif de blocage
frein à main.
Pour Audi, Citroën, Fiat, Ford, Honda, Mazda, Mitsubishi, Nissan,
Opel, Peugeot, Renault, Seat, Subaru, Toyota, VW, etc.
KL-0112-2
Liste des pièces détachées pour notre outil à main pour frein le
plus vendu:
Pos. Réf. Article
KL-0112-2
Désignation
Outil de rotation avec valise
Composition:
1
2
3
Pour filetages
droite et gauche.
KL-0112-2000 Outil de rotation, ouitil de base
KL-0112-0005 Adaptateur Dim.2
⇒ p. ex. Audi (A3; A4; A6; A8; V8), Ford (Mondeo II ; Focus),
Lancia (Delta; Kappa; Ulysse), Mazda (323; 626; 929), Mitsubishi
(Carisma; Colt; Space Star; Lancer; Galant), Nissan (Bluebird; Sunny),
Opel (Astra; Zafira), Peugeot (405), Renault (Master), Rover (825),
Seat (Alhambra; Leon; Toledo II), Toyota (Corolla; MR2), VW (Passat;
Golf; Sharan; T4), etc.
KL-0112-0007 Adaptateur Dim.1
⇒ p. ex. Fiat (Barchetta; Marea; Brava; Bravo; Croma; Coupé; Tipo);
Lancia (Delta; Prisma; Integrale), Renault (R5; R11; R19 GTX),
Subaru (1600), etc.
KL-0112-0020 Valise plastique vide
Pos. Réf. Article
KL-0112-21
Composition:
KL-0112-21
4
KL-0112-2
4
1
7
2
5
6
3
5
7
8
8
Roulement de
poussée monté
6
Désignation
Outil de rotation avec valise et 7 Adaptateur
KL-0112-2
Outil de rotation, ouitil de base
KL-0112-0008 Adaptateur Dim..8
⇒ p. ex. Citroen (BX; XM), Peugeot (205; 309), Renault (Alpine;
R19), etc.
KL-0112-0009 Adaptateur Dim. 9
⇒ p. ex. Honda (Accord; CRX; Prelude), etc.
KL-0112-0006 Adaptateur Dim.6
⇒ p. ex. Alfa Romeo (Alfa 164), Audi (80; 90; 100; 200), etc.
KL-0112-0010 Adaptateur pour Dim. 10
⇒ p. ex. Lancia (Delta 1.9 TD), Mini (Mini One),
Nissan (Primera P12), Opel (Astra G; Vectra C; Vectra C Caravan;
Signum; Meriva; Zafira), Renault (R21; Laguna; Espace), etc.
KL-0112-0013 Adaptateur Dim. 13
⇒ p. ex. Citroen (C5), etc.
Caractéristiques techniques:
Longueur totale (sans Adaptateur)
Course max
Poids
Valise plastique (L×L×H) [mm]
KL-0112-2
120 mm
65 mm
0,9 kg
235 × 220 × 76
KL-0112-21
120 mm
65 mm
1,1 kg
235 × 220 × 76
5-03
Copyright KLANN-Spezial-Werkzeugbau-GmbH 3.F1
Outils pour freins
KL-0112-40 - Repousse-piston de frein
KL-0112-40
Pour repousser les pistons de frein sur assise avec blocage à
main intégré.
Cet outil convient à 6 différents types de pistons de frein (voir
dessin). Il peut être utilisé sur un grand nombre de véhicules
européens, japonais et américains.
Entraînement: .... 3/8"
Poids:................85 g
KL-4041-361K - Jeu de douilles renforcées
KL-4041-361K
Torx ®
7
Jeu de douilles livré dans un coffret plastique.
®
Dimensions Torx : .......T30, T40, T45, T50, T55, T60 und T70.
Entraînement: ................................................................... 1/2" !
Poids:.................................................................................0,9 kg
Longueur: ......................................................................... 78 mm
KL-0116-3 - Jeux de pointeaux spéciaux
KL-0116-3
Pour extraire les rivets de fixation des plaquettes de frein.
Le pointeau KL-0116-0002 dispose d’une pointe spéciale pour
goujons en particules de bois sur Opel etc.
Réf. Article
KL-0116 - Jeu de pointeaux
spéciaux
Réf. Article
KL-0116-3 - Jeu de pointeaux
spéciaux
comprend:
comprend:
KL-0116-0001,
KL-0116-0002,
Ø 4 mm
Ø 6 mm
Longueur: .................. 165 mm
Poids: ........................ 166 g
KL-0116-2
KL-0116-0001,
Ø 4 mm
KL-0116-0002,
Ø 6 mm
KL-0116-0003,
Ø 5 mm
Longueur: ....................165 mm
Poids: ..........................247 g
KL-0116-2 - Extracteur à battage
Pour le démontage de plaquettes de freins à disques grippés.
KL-0116-2 comprend le marteau coulissant, la tête d’extraction
KL-0116-20 avec les goujons de 4,0 mm et la tête d’extraction
KL-0116-21 avec des goujons de 5,9 mm.
Longueur: .... 250 mm
Poids:.............1.6 kg
KL-0461-10 - Douille 5 pans
KL-0461-10
Opel, Smart
Pour Assiettes de frein Opel Astra G, essieu arrière Zafira.
Pour le démontage et le montage du goujon d’assemblage si ce
dernier est rouillé, et lorsque la glissière de l’assiette de frein ne
glisse plus.
Dim: ............... 14 mm
Dim
Longueur: ........ ½“"
Pour les vis de fixation d'étriers Smart
Pour desserrer et serrer la vis de fixation de l’ètrier de frein
inférieur avant
KL-1460-1
Citroën, Peugeot,
Renault
Dim
KL-1460-1 - Douille 5 pans
Pour démonter les étriers de frein sur Citroën, Peugeot et
Renault.
Dim: ........................19 mm
5-04
Copyright KLANN-Spezial-Werkzeugbau-GmbH 3.F1
Longueur: ½“"
Outils pour freins
KL-4021-3107
5
VW-Audi
KL-4021-3107 - Douille Allen six pans
7 mm
Pour vis femelles.
Spéciale pour dévisser:
•
•
les têtes d’amortisseurs sur VW-Audi etc.
les fixations d’étriers de frein VW-Audi etc.
Longueur: .... 100 mm
Poids: .. 100 g
Entraînement:...½"!
KL-4021-3307
5
KL-4021-3307 - Douille Allen six pans
7 mm
Pour vis femelles.
Spéciale pour dévisser:
•
•
KL-0112-0011
VW-Audi
KL-0112-0011
KL-0112-0012
les têtes d’amortisseurs sur VW-Audi etc.
les fixations d’étriers de frein VW-Audi etc.
Longueur: .... 140 mm
Poids: .. 125 g
Entraînement:...½"!
KL-0112-0011 - Adaptateur
Pour tendre le ressort de l’étrier de frein (combiné à l’outil
KL-0112-2) lors des réparations de l’étrier des véhicules VWAudi à partir de l’année modèle ‘87.
KL-0112-0012
KL-0112-2
KL-0112-0012 - Adaptateur
KL-0192-7
VW-Audi
Pour tendre le ressort de l’étrier de frein (combiné à l’outil
KL-0112-2) lors des réparations de l’étrier des véhicules VWAudi jusqu’à l’année modèle ‘87.
KL-0192-7 - Pince pour circlips
Pour étriers de freins et boîtes de vitesse, coudée à 90°.
Longueur: .... 190 mm
Longueur des mâchoires: ......... 60 mm
KL-0049-100
KL-0049-100 - Extracteur à battage
VW-Audi
Lors de la réparation des étriers de frein, il permet de retirer les
arbres grippés avec l’extracteur à battage KL-0049-100
combiné avec les adaptateurs
KL-0049-1005 ou
KL-0049-1006.
KL-0049-1005
KL-0049-1005 - Adaptateur
Pour retirer des arbres d’étriers de frein.
Pour l’étrier de frein de l’essieu arrière des véhicules VW-Audi
jusqu’à l’année modèle ‘87 combiné à l’outil KL-0049-100.
KL-0049-1006
KL-0049-1006 - Adaptateur
Pour extraire des arbres d’étriers de frein grippés.
Pour l’étrier de frein de l’essieu arrière des véhicules VW-Audi
à partir de l’année modèle ‘87 combiné à l’outil KL-0049-100.
5-05
Copyright KLANN-Spezial-Werkzeugbau-GmbH 3.F1
Outils pour freins
KL-0114-7 - Lime pour étrier de frein
KL-0114-7
Pour nettoyer l’étrier de frein avant remontage des nouvelles
plaquettes. L’un des côtés de la lime est fraisé en diagonale et les
bords sont chanfreinés.
Dimensions de la lame: 125 × 13 × 5 mm
Longueur: .................220 mm
Poids:...........................................85 g
KL-0114-8
KL-0114-8 - Brosse pour étrier de frein
Pour nettoyer l’étrier de frein avant remontage des nouvelles plaquettes.
Longueur: .................220 mm
Poids:...........................................60 g
KL-0114-81 - Brosse métallique en laiton
KL-0114-81
Extra-étroite
Pour le nettoyage des pièces de commutateur, des contacts, des
pièces de freins et de moteurs.
Largeur : .............................. 11,7 mm
Longueur: .................220 mm
Poids:...........................................60 g
KL-0199-10
KL-0199-10 - Polissoir de cylindre Ø 18-63
(deux bras)
cylindre de frein: nettoyage
Caractéristiques techniques:
Ø du cylindre: ....18 - 63 mm
Pierres: ......................2 Stück
Longueur des segments: ..... 28 mm
Poids:...........................................85 g
KL-0199-101 - Jeu de pierres (2 pièces)
Longueur: ...................28 mm
Poids:...........................................28 g
KL-0199-11
KL-0199-11 - Polissoir de cylindre Ø 22-50
(deux bras)
étrier de frein: nettoyage
Caractéristiques techniques:
Ø du cylindre: ....20 - 60 mm
Pierres: ......................3 Stück
Longueur des segments: ..... 28 mm
Poids:...........................................85 g
KL-0199-111 - Jeu de pierres (3 pièces)
Longueur: ...................28 mm
Poids:...........................................28 g
KL-0199-13
KL-0199-13 - Polissoir de cylindre Ø 38-79
(trois bras)
Caractéristiques techniques:
Ø du cylindre: ....38 - 79 mm
Pierres: ......................3 Stück
Longueur des segments: ..... 25 mm
Poids:...........................................85 g
KL-0199-131 - Jeu de pierres "vieux modèle" (3 pièces)
Longueur: ............. 4,5 x 24 mm
Poids:..............................28 g
KL-0179-62
A-Ø
KL-0199-132 - Jeu de pierres (3 pièces)
Longueur: .................5 x 19 mm
Poids:..............................28 g
KL-0179-62 - Jeu de mandrins pour le
montage
de bagues d’étanchéité Ø14,4 - 30,3 mm
I-Ø
Pour tendre ou monter sans les endommager, des bagues d’étanchéité
ou de manchettes sur des cylindres de frein de roue, tiges
hydrauliques de piston, etc.
Diamètre du mandrin de montage:
I-Ø14,4mm/A-Ø16,0mm; I-Ø15,9mm/A-Ø17,5mm;
I-Ø17,5mm/A-Ø19,1mm; I-Ø20,7mm/A-Ø22,4mm;
I-Ø24,0mm/A-Ø26,0mm; I-Ø25,5mm/A-Ø27,5mm;
I-Ø30,3mm/A-Ø32,3mm
KL-0179-61
KL-0179-61 - Jeu de mandrins pour le montage
de bagues d’étanchéité Ø14,4 - 20,7 mm
A-Ø
I-Ø
Pour tendre ou monter sans les endommager, des bagues d’étanchéité
ou de manchettes sur des cylindres de frein de roue, tiges
hydrauliques de piston, etc.
Diamètre du mandrin de montage:
I-Ø14,4mm/A-Ø16,0mm; I-Ø15,9mm/A-Ø17,5mm;
I-Ø17,5mm/A-Ø19,1mm; I-Ø20,7mm/A-Ø22,4mm
5-06
Copyright KLANN-Spezial-Werkzeugbau-GmbH 3.F2
Outils pour freins
KL-0114-5 - Levier de réglage
KL-0114-5
Pour régler les mâchoires de freins à l’aide de l’excentrique ou
de l’écrou de rattrapage sur systèmes de freins à tambour.
Longueur: ................155 mm
Poids: ............... 50 g
KL-0114-4 - Outil pour assiette de ressort du frein
KL-0114-4
Cet outil sert à démonter ou à monter le ressort de retenue des
mâchoires de freins à tambour. Il permet de démonter et
démonter la coupelle de sécurité de manière propre sûre et
rapide.
Pour assiettes de ressorts de 16 mm à 20 mm.
Longueur: ................130 mm
Poids: ............... 90 g
KL-0114-41
KL-0114-41 - Outil
pour assiette de ressort de frein
Cet outil permet le montage et le démontage du ressort de
fixation des mâchoires de freins sur des freins à tambours.
L’assiette de ressort peut ainsi être monté et démonté de façon
rapide et sûre.
Pour assiettes de ressorts de 13,5 mm à 23 mm Ø
KL-0114-42
Longueur: ................155 mm
KL-0114-42 - Outil
Poids: ............... 95 g
pour assiette de ressort de frein
Pour véhicules européens avec pinces de fixation pour
mâchoires de frein.
Pour détendre la pince de fixation, enfoncer la pointe de l’outil
dans l’encoche prévue. Ensuite tourner la poignée de 90° afin
de séparer la pince du clou.
KL-0114-43
Poids: ............. 115 g
Mercedes
Classe A
KL-0114-43 - Pince pour ressort de fixation des
mâchoires de frein
Pour Mercedes Classe A (p.ex. A140), Citroen, Renault,
Peugeot avec frein à tambour sur le train arrière.
Pour le démontage et le montage des mâchoires de frein il est
nécessaire de prétendre le ressort de support des mâchoires
avec la pince KL-0114-43.
Les deux versions des ressorts de fixation des mâchoires de
frein (voir dessin) peuvent être tendues avec la pince
KL-0114-43.
5-07
Copyright KLANN-Spezial-Werkzeugbau-GmbH 3.F1
Outils pour freins
KL-0314-1
KL-0314-1 - Poignée en T
pour ressorts de freins
Pour le démontage et le remontage des ressorts de maintien
des plaquettes de frein sur les véhicules Mercedes.
Utilisation pour les ressorts de maintien cylindriques ou
coniques.
Ressort de fixation
Longueur: ..........145 mm
Poids:..............110 g
KL-0192-831 - Pince pour rondelles d’arrêt p
our arbres
KL-0192-831
Pour enlever rapidement et en sécurité les anneaux croissants
pour arbres, comme ils s’en trouvent par exemple sur les
installations de freins à tambour, tringleries de commande,
amortisseurs à gaz, etc
Longueur: ..........200 mm
Poids:..............510 g
KL-0114-1 - Pince pour ressort du frein
KL-0114-1
Pour décrocher et raccrocher le ressort de rappel sur
plaquettes de freins rivetées.
Longueur: ..........215 mm
Poids:..............240 g
KL-0114-2 - Pince pour ressort du frein
KL-0114-2
Avec crochet mobile.
Pour plaquettes de freins serties ou collées.
Longueur: ..........317 mm
Poids:..............340 g
KL-0114-9 - Outil de montage p. ressorts de
freins
KL-0114-9
Pour décrocher ou accrocher les ressorts de rappel sur les
freins à tambour, sur lesquels le ressort n’est pas fixé sur la
plaque d’ancrage.
Pour cette opération on place le ressort de rappel dans le
crochet de l’outil et on tend le ressort en tournant la poignée en
T. Pour accrocher le ressort on tire sur l’outil jusqu’à ce que le
ressort soit en position correcte.
KL-0114-21
Longueur: ..........220 mm
Poids:................85 g
KL-0114-21 - Crochet de montage pour ressort
de frein
Pour décrocher et raccrocher le ressort de rappel sur freins à
tambour.
Longueur: ............30 mm
5-08
Copyright KLANN-Spezial-Werkzeugbau-GmbH 3.F1
Poids:..............100 g
Outils pour freins
KL-0114-31 - Pince pour ressort du câble de frein
KL-0114-31
avec levier d’arrêt
Pour le démontage et le montage des câbles de frein à main. Avec la
pince on tend le ressort de rappel sur le câble de frein à main jusqu’à ce
que le câble se décroche ou accroche sans problème.
Pour VW, Audi, BMW, Citroën, Nissan, Peugeot, Renault, Rover,
Seat, etc.
Longueur:... 265 mm
Poids:............ 300 g
KL-0114-3
KL-0114-3 - Pince pour câble de frein à main
Pour monter et démonter les câbles de frein à main. A l’aide de la
pince on tend le ressort de rappel de manière à pouvoir décrocher ou
accrocher le câble sans problème.
Pour VW, Audi, BMW, Citroën, Nissan, Peugeot, Renault, Rover,
Seat, etc.
Longueur:... 225 mm
KL-0660-10
Ford
Poids:............ 175 g
KL-0660-10 - Jeu d’outils de réglage
Pour câbles de freins à main / de parking
Pour Ford Fiesta, Escort, Orion, Sierra, Granada, Scorpio, Probe,
Mondeo, Transit, Galaxy, Mavarick.
Lors du réglage du câble de frein de parking les écrous de réglage
bloqués (attaqués par la rouille) pose un gros problème,
particulièrement lorsqu’ils nécessitent un profil spécial. C’est justement
pour ces travaux qu’est adapté le nouveau jeu de clés de réglage
KL-0660-10.
Les deux clés comprises dans le jeu KL-0660-1 sont utilisées pour
desserrer, régler et bloquer par contre-écrou.
KL-0460-5
KL-0460-5 - Jeu d’outils
Pour le remise en état des étriers de frein Opel avec montages de frein
DELCO
KL-0460-2
KL-0460-3
KL-0460-2004
KL-0460-4
comprend:
Réf. article
KL-0460-2
KL-0460-3
KL-0460-4
KL-0460-2004
Désignation
Extracteur
Pièce d’appui
Pointeau de montage
Pièce d’appui
Quantité
1
1
1
1
KL-0460-2 - Extracteur
Pour véhicules Opel avec systèmes de freins DELCO
Cet outil permet de retirer rapidement et proprement les douilles de
pression des étriers de frein flottants.
Longueur:... 143 mm
Poids:............ 465 g
KL-0460-2004 - Pièce d’appui
Pour monter le capuchon de protection intérieur sur les étriers Opel de
fabrication DELCO, en combinaison avec l’outil KL-0460-2.
Longueur:......71 mm
Ø: ...........38 mm
Poids:...............12 g
KL-0460-3 - Pièce d’appui
Avec chapeau interchangeable pour mettre en place le capuchon de
protection extérieur de l’alésage des douilles de pression sur les étriers
de frein Opel de fabrication DELCO.
Longueur:... 144 mm
Poids:............ 668 g
KL-0460-4 - Pointeau de montage
Capuchon de
protection
Pour le montage sans détérioration des anneaux toriques des douilles
de pression sur les étriers de freins Opel de fabrication DELCO.
Longueur:......40 mm
Poids:............ 107 g
5-09
Copyright KLANN-Spezial-Werkzeugbau-GmbH 3.F1
Outils pour freins
KL-0114-990 - Support pour bande abrasive
KL-0114-990
KL-0114-93
KL-0114-92
KL-0114-91
Composition: KL-0114-91, KL-0114-92 et KL-0114-93.
Le support pour bande abrasive avec anneau permet d’enlever
rapidement et proprement de la rouille, les traces d’oxydation
ou des saletés des perçages et filetages.
Par ex. sur les alésages de siège coulissant, les alésages des
assises flottants de frein ou sur les alésages des sensors etc.
L’ensemble comprend 50 bagues de chaque dimension.
KL-0114-91 - Support pour bande abrasive avec 50
bagues pour Ø d’alésage 16 mm
Pour assises de frein flottants VW Golf, Passat, Polo, etc.
composition:
avec-Ø d’alésage de 16 mm.
Réf. article
KL-0114-910
KL-0114-911
Ø d’alésage 18 mm
Désignation
Support de bande abrasive Largeur 25 mm;
Tige Ø 6 mm
Ensemble de bagues grain 80 (50 pièces)
Quantité
1
1
Données techniques:
Tige-Ø:......................................... 6 mm
Support de bande abrasive: ...... 25 mm
KL-0114-92 - Support de bande abrasive avec 50
bagues pour alésages Ø 18 mm
Pour Alésages de sensor ABS sur VW-Audi, BMW, etc. avec Ø
d’alésage de 18 mm
composition:
Réf. article
KL-0114-920
Ø d’alésage 22 mm
KL-0114-921
Désignation
Support de bande abrasive Largeur 30 mm;
Tige Ø 6 mm
Ensemble de bagues grain 80 (50 pièces)
Quantité
1
1
Données techniques:
Tige-Ø:......................................... 6 mm
Support de bande abrasive: ...... 30 mm
Ø d’alésage 16 mm
KL-0114-6
KL-0114-93 - Support de bande abrasive avec 50
bagues pour alésages Ø 22 mm
Pour assises de freins flottants ou pour dérouiller les assises
de plaquettes de frein sur Opel par ex. Astra G), etc.
composition:
avec Ø d’alésage 22 mm.
Réf. article
KL-0114-930
KL-0114-931
Désignation
Support de bande abrasive Largeur 25 mm;
Tige Ø 6 mm
Ensemble de bagues grain 80 (50 pièces)
Quantité
1
1
Données techniques:
Tige-Ø:......................................... 6 mm
Support de bande abrasive: ...... 25 mm
KL-0114-6 - Clé pour conduites de freins
KL-0114-13
Dim 10 x 11 mm modèle renforcé, à deux coudes à 6 pans et
rainure.
Longueur: .... 175 mm
Poids:...........................82 g
KL-0114-13 - Jeu de clés à anneau doubles
(6 pans).
Pour purgeurs de freins,
Réf. article
KL-0114-131
KL-0114-132
KL-0114-133
Dimension clé
Dim 7 × 7 mm
Dim 8 × 8 mm
Dim 9 × 9 mm
5-10
Copyright KLANN-Spezial-Werkzeugbau-GmbH 3.F1
comprend:
Réf. article
KL-0114-134
KL-0114-135
Dimension clé
Dim 10 × 10 mm
Dim 11 × 11 mm
Outils pour freins
KL-0117-2 K
VW-Audi,
Seat, Škoda
KL-0117-2 K - Outil de sertissage pour
conduite de frein
(breveté)
Pour sertir les nouvelles conduites plastifiées des véhicules VW, Audi,
Seat und Skoda avec un diam. total de 5,25 mm (protection plastique
jusqu’à 0,5 mm au maximum)
KL-0117-20
231000
La conception spéciale de cet outil permet aussi bien la réalisation
d’une conduite de frein plastifiée sur l’étau que la réparation partielle
d’une conduite de frein sur le véhicule (par ex. dégât occasionné par
une collision arrière)
KL-0117-21
KL-0117-22
KL-0117-23
Le démontage et le montage du groupe (moteur/boîte de vitesse) ne
sont plus nécessaire.
Opérations:
1. couper le tube du frein.
Enlever la plastification de la
conduite
Confectionner la tête à sertir
2. Peler le revêtement plastique sur une certaine longueur et ébarber
en même temps la conduite du frein.
3. Presser la tête à sertir suivant DIN forme F sur le tube du frein.
4. Si nécessaire, plier le tube du frein dans la forme correcte.
Avantages:
⇒ Pelage du revêtement plastique et ébarbage de la conduite d’une
manière propre.
⇒ Maintien sûre de la conduite du frein dans l’appareil de sertissage,
sans abîmer le revêtement plastique et sans déformer la conduite.
Sertissage terminé
⇒ Confection précise d’une tête à sertir suivant DIN forme F.
⇒ Economie de temps jusqu’à 7 heures.
tête à sertir réalisé
selon DIN-F
La livraison comprend:
KL-0117-20 - Outil de sertissage pour conduite de frein
(y compris tournevis coudé Dim.6)
KL-0117-21 - Outil de pelage pour conduite de frein
Remarque: L’ensemble est livré dans une malette plastique.
KL-0070
KL-0117-22 - Pince-étau avec mâchoires de serrage
plastiques
KL-0117-23 - Cintreuse pour tubes
231000
universel
- Coupe-tubes 'mini-quick'
KL-0117-29 - Malette en matière plastique (vide)
KL-0070 - Presse à sertir double
no. 5
no. 4
Pour toutes les conduites de frein avec revêtement plastique de 0,10
mm (couleur: vert olive) diamètre total des conduites-Ø 4,85 mm, et
sans revêtement plastique avec un Ø de 4,75 / 5 / 6 et 9 mm.
L’endommagement du revêtement plastique est exclu par la forme
spéciale des mâchoires de serrage.
234001
Remarque: La presse à sertir double KL-0070 - n’est pas appropriée
aux conduites de frein à revêtement plastique avec un diamètre
maximal-Ø de 5,25mm (voir ci-dessus KL-0117-2).
Poids:...................3,3 kg
234001 - Outil à sertir double
CODE 4505530
Convenant aux tubes métriques 4,75 - 10 mm Ø. Complet dans une
malette métallique No. 234901, pour conduites de frein, conduites de
liquide de refroidissement, tubes hydrauliques et pneumatiques avec
une épaisseur de paroi de 0,7 à 1,0 mm, corps en fonte malléable
GTW 40, laqué au vernis à cuire en bleu, mâchoires de serrage en
acier, phosphaté.
5-11
Copyright KLANN-Spezial-Werkzeugbau-GmbH 3.F2
Outils pour freins
231000 - Coupe-tubes miniature MINI-QUICK
231000
CODE 4504560
Corps en zinc coulé sous pression, laqué au vernis à cuire en
bleu, approprié aux tubes de diam. 4 - 16 mm, petit couteau
circulaire en acier spécial à alliage chromé.
Convenant surtout aux endroits difficilement accessibles.
241500
241500 - Pinces universelles à cintrer
les tubes
CODE 1442007
Cintrages jusqu’à 90°, pour tubes en cuivre DIN-EN 1057 et
tous les tubes métalliques non-ferreux ainsi que pour tubes de
précision en acier à paroi mince et pour tuyauteries de frein de
4,75 - 10 mm Ø, (deux segments de cintrage qui peuvent être
retournés 4,75 - 6,0 et 8,0 - 10,0 mm), nickelé brillant,
poignées plastifiées.
KL-0140-33
KL-0140-33 - Calibre à coulisse pour disques
de frein
Pour mesurer l’épaisseur des disques de frein sur le véhicule.
Le pied à coulisse est en acier trempé et muni d’une vis de
blocage.
Modèle : En acier inoxydable, chromé mat
Plage de mesure: ..... 50 mm
Bec: .............. 75 mm
Vernier: .................. 1/10 mm
Poids:..............110 g
KL-0128-31 - Pied de mesure avec calibre
Comprend: KL-0128-1 et KL-0128-3.
• Pour mesurer voilage des disques de frein.
• Pour le réglage fin lors de la réparation du moteur ou de la
boîte de vitesse.
KL-0128-31
Tringlerie de mesure stable en acier blanc avec ajustage du
support de l’instrument de mesure, pied magnétique
prismatique déconnectable.
KL-0128-1 - Instrument de mesure Ø 58 mm
Modèle : Goujon de mesure et tige de serrage en acier
inoxydable, caractéristiques et dimensions conformes à la
norme DIN 878-A.
Valeur de l’échelle: ...... 0,01 mm
Ø de l’anneau extérieur: . 58 mm
Ø de la tige de serrage: .... 8 mm
Plage de mesure: . 10 mm
1 rotation des aiguilles: 1
KL-0128-3 - Pied de mesure (sans calibre)
KL-0140-41
KL-0140-40
Voir chapitre 10 pour plus d’informations, moyens de mesure et
accessoires .
Micromètres extérieurs
Avec anneau de serrage et vis de mesure, arbre caché, poli,
trempé et réglable, avec plaque d’isolation, plage de mesure à
partir de 25 à 50 mm avec cote de contrôle, surfaces
chromées.
Conseil: Les micromètres KL-0140-40 et. KL-0140-41 sont livrés
dans une boîte de rangement.
KL-0140-40 - Micromètre extérieur
Plage de mesure: 0-25 mm
Echelle:...½ mm
Poids: ..350 g
KL-0140-41 - Micromètre extérieur
Plage de mesure:25-50 mm Echelle:...½ mm
Poids: ..500 g
5-12
Copyright KLANN-Spezial-Werkzeugbau-GmbH 3.F1
Outils pour freins
KL-0140-30 - Calibre à coulisse
KL-0140-30
Coulisse ouverte, trempée, avec pointes en croix et mesures
en creux. Modèle en acier inoxydable.
Plage de mesure: .......100 mm
Vernier: ......................1/20 mm
Bec: .............. 25 mm
Poids: ............... 80 g
KL-0140-31
KL-0140-31 - Calibre à coulisse
Coulisse ouverte, en acier trempé, avec vis de blocage, cadran
ajustable. Modèle en acier inoxydable.
Plage de mesure: .......150 mm
Echelle de réglage: ...0,01 mm
Bec: .............. 40 mm
Poids: ............. 220 g
KL-0140-34
KL-0140-34 - Calibre à coulisse digital
Muni de capteurs sensitifs, affichage digital à cristaux liquides.
Mécanique de haute précision, en acier inoxydable et trempé.
Conseil: Les calibres à coulisse KL-0140-31 et KL-0140-34 sont livrés
dans un boîtier de rangement.
Plage de mesure: .......150 mm
Graduation: ...............0,01 mm
Bec: .............. 40 mm
Poids: ............. 350 g
KL-0140-32
KL-0140-32 - Calibre à coulisse pour tambours
de frein
Surface de mesure en acier trempé inoxydable, étalon et
coulisse en aluminium profilé, coulisse ouverte, vis de blocage,
Vernier lisible sans parallaxe.
Plage de mesure: .......500 mm
Graduation: 1/20 mm + 1/128"
Bec: ............ 250 mm
Poids: ........... 1200 g
Accessoires:
KL-0140-3201 - Coffret bois pour calibre à coulisse
KL-0140-38
KL-0140-38 - Calibre à coulisse
pour disques de frein
Pour mesurer l'épaisseur des disques de frein montés,
Le pied de coulisse est trempé, il est équipé d'une vis de
blocage.
Exécution: inoxydable chromée mate.
Champs de mesure: ...100 mm
Vernier:......................1/10 mm
Bec l: ............. 120 mm
Poids .............. 240 g
KL-0114-22
KL-0114-22 - Pince pour assiette
de ressort de frein PL
Exécution renforcée. Pour frein à air comprimé ou freins à
tambour.
PL
Pour décrocher et accrocher les ressorts de rappel des
mâchoires de frein.
Longueur: ...................535 mm
Poids: ........... 1150 g
5-13
Copyright KLANN-Spezial-Werkzeugbau-GmbH 3.F1
PL
Outils pour freins
KL-0199-13 - Polissoir de cylindre Ø 38-79
KL-0199-13
(trois bras)
étrier de frein: nettoyage
Caractéristiques techniques:
Ø du cylindre: ....38 - 79 mm
Longueur des segments: ..... 25 mm
Bras porte-pierre: ...3 pièces
Poids:...........................................85 g
KL-0199-131 - Jeu de pierres (3 pièces)
Longueur: ...............25 mm Poids:
KL-0179-62
A-Ø
28 g
KL-0179-62 - Jeu de mandrins pour le montage
de bagues d’étanchéité Ø14,4 - 20,7 mm
I-Ø
Pour tendre ou monter sans les endommager, des bagues d’étanchéité
ou de manchettes sur des cylindres de frein de roue, tiges
hydrauliques de piston, etc.
Diamètre du mandrin de montage:
I-Ø14,4mm/A-Ø16,0mm; I-Ø15,9mm/A-Ø17,5mm;
I-Ø17,5mm/A-Ø19,1mm; I-Ø20,7mm/A-Ø22,4mm;
I-Ø24,0mm/A-Ø26,0mm; I-Ø25,5mm/A-Ø27,5mm;
I-Ø30,3mm/A-Ø32,3mm
KL-0040-85 - Extracteur de roulement
KL-0040-85
KL-0040-2500
PL
avec cylindre hydraulique
Ford Transit
Pour Ford Transit à partir de 2002.
KL-0040-2512
KL-0040-3009
Pour remplacer les disques de frein ou le roulement il est nécessaire
d'extraire le roulement avec le moyeu et le disque de frein ensemble
du pivot.
KL-0040-850
Le démontage et le montage du roulement peut se faire directement
sur le véhicule sans démontage de la jambe de force, sous quelques
minutes.
KL-0040-850 - Extracteur de roulement
(sans entraînement hydraulique)
Comme la réf. KL-0040-85
si vous disposez déjà du cylindre hydraulique KL-0040-2500, de la tige
filetée KL-0040-2512 et de l'écrou KL-0040-3009.
Introduire le roulement dans le moyeu
Livraison:
Réf. article
KL-0040-850
Désignation
Extracteur de roulement (sans hydraulique)
Qté
1
Composition :
KL-0040-8501
KL-0040-8502
KL-0040-8503
KL-0040-8504
KL-0040-8505
KL-0330-0009
Anneau de pression
Vis cylindrique M10 x 140
Poinçon
Disque de pression
Disque de pression
Écrou de serrage (pour moyeux) M20
1
5
5
1
1
1
KL-4072-301 - Jeu d'embouts uverts
KL-4072-301
La forme spéciale et compacte des clés 12-pans permet le desserrage
et le serrage des vis et écrous difficilement accessibles.
B1
O1
B2
H1
Réf. article
L1
Conseil:
D'autres inserts à fourche voir chapitre 10
Entraînement:................... 1/2" !
d
KL-4072-3017
KL-4072-3018
KL-4072-3019
KL-4072-3022
KL-4072-3024
Dim.
17
18
19
22
24
5-14
Copyright KLANN-Spezial-Werkzeugbau-GmbH 3.F1
Longueur Hauteur Largeur 1 Largeur 2 Ouverture
[L1]
[H1]
[B1]
[B2]
[O1]
60 mm
20 mm
31 mm
31 mm
12 mm
63 mm
20 mm
34 mm
31 mm
14 mm
63 mm
20 mm
34 mm
31 mm
14 mm
65 mm
25 mm
39 mm
31 mm 15,5 mm
70 mm
25 mm
44 mm
31 mm
18 mm
Poids
[g]
150
150
150
325
350
