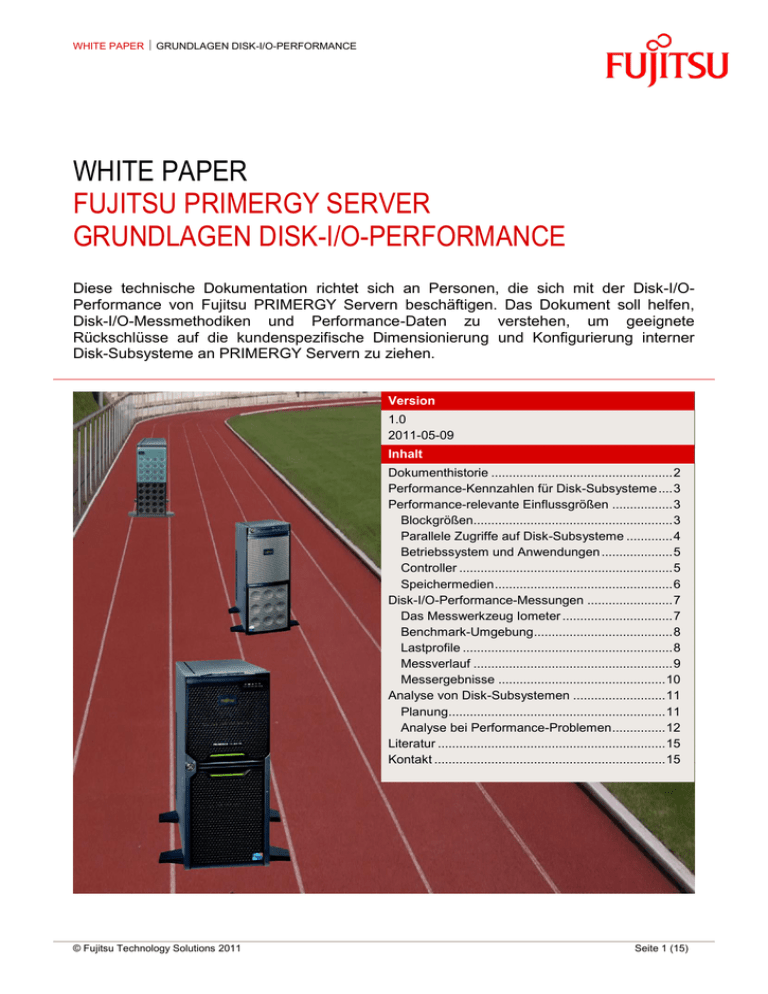

Grundlagen Disk-I/O-Performance

WHITE PAPER  GRUNDLAGEN DISK-I/O-PERFORMANCE
WHITE PAPER
FUJITSU PRIMERGY SERVER
GRUNDLAGEN DISK-I/O-PERFORMANCE
Diese technische Dokumentation richtet sich an Personen, die sich mit der Disk-I/OPerformance von Fujitsu PRIMERGY Servern beschäftigen. Das Dokument soll helfen,
Disk-I/O-Messmethodiken und Performance-Daten zu verstehen, um geeignete
Rückschlüsse auf die kundenspezifische Dimensionierung und Konfigurierung interner
Disk-Subsysteme an PRIMERGY Servern zu ziehen.
Version
1.0
2011-05-09
Inhalt
Dokumenthistorie ................................................... 2
Performance-Kennzahlen für Disk-Subsysteme .... 3
Performance-relevante Einflussgrößen ................. 3
Blockgrößen........................................................ 3
Parallele Zugriffe auf Disk-Subsysteme ............. 4
Betriebssystem und Anwendungen .................... 5
Controller ............................................................ 5
Speichermedien .................................................. 6
Disk-I/O-Performance-Messungen ........................ 7
Das Messwerkzeug Iometer ............................... 7
Benchmark-Umgebung ....................................... 8
Lastprofile ........................................................... 8
Messverlauf ........................................................ 9
Messergebnisse ............................................... 10
Analyse von Disk-Subsystemen .......................... 11
Planung............................................................. 11
Analyse bei Performance-Problemen ............... 12
Literatur ................................................................ 15
Kontakt ................................................................. 15
© Fujitsu Technology Solutions 2011
Seite 1 (15)
WHITE PAPER  GRUNDLAGEN DISK-I/O-PERFORMANCE
VERSION: 1.0  2011-05-09
Dokumenthistorie
Version 1.0
Seite 2 (15)
© Fujitsu Technology Solutions 2011
WHITE PAPER  GRUNDLAGEN DISK-I/O-PERFORMANCE
VERSION: 1.0  2011-05-09
Performance-Kennzahlen für Disk-Subsysteme
Festplatten und Solid State Drives sind als nichtflüchtige Speichermedien sowohl besonders
sicherheitsrelevante als auch Performance-kritische Komponenten im Server-Umfeld. Da ein einzelnes
solches Speichermedium im Vergleich zu Serverkomponenten wie Prozessor oder Hauptspeicher eine sehr
hohe Zugriffszeit aufweist, kommt der Dimensionierung und Konfigurierung von Disk-Subsystemen eine
besondere Bedeutung zu. Wegen der Fülle unterschiedlicher Anwendungsszenarien sind gerade die
Konfigurierungsmöglichkeiten bei Disk-Subsystemen besonders groß. Daher können auch nicht alle Aspekte
eines Disk-Subsystems mit einer einzelnen Performance-Kennzahl bewertet werden. Von besonderem
Interesse sind

der Datendurchsatz

die Anzahl der Aufträge

die durchschnittliche Antwortzeit
die Menge an Daten, die in einem bestimmten Zeitintervall
verarbeitet werden kann
(Transaktionen), die in einem bestimmten Zeitintervall
bearbeitet werden kann
die Zeit, die im Schnitt für die Bearbeitung eines einzelnen
Auftrags benötigt wird
Performance-relevante Einflussgrößen
Die mannigfaltigen Performance-relevanten
Themenbereiche ordnen:





Einflussgrößen
lassen
sich
in
fünf
unterschiedliche
Blockgrößen
Parallele Zugriffe auf Disk-Subsysteme
Betriebssystem und Anwendungen
Controller
Speichermedien
Blockgrößen
Die Datenübertragung geschieht bei Zugriff auf ein Disk-Subsystem immer blockweise. Die Größe der
übermittelten Datenblöcke ist abhängig von Eigenschaften des Betriebssystems und/oder der Anwendung
und kann durch den Benutzer nicht beeinflusst werden.
Einfluss der Blockgröße bei wahlfreiem Zugriff
0
16
32
48
64
80
Einfluss der Blockgröße bei sequentiellem Zugriff
Throughput [MB/s]
Throughput [MB/s]
Transactions [IO/s]
Transactions [IO/s]
Latency [ms]
Latency [ms]
96
112
128
Block size [KB]
0
128
256
384
512
640
768
896 1024
Block size [KB]
Wie in der linken oberen Grafik veranschaulicht, steigen bei wahlfreiem Zugriff Durchsatz und Antwortzeit
(Latency) mit zunehmender Blockgröße annähernd linear an, während die Anzahl der Transaktionen
annähernd linear sinkt. Im Allgemeinen wird hierbei der theoretische Maximaldurchsatz des DiskSubsystems nicht erreicht. Bei sequentiellem Zugriff steigt lediglich die Antwortzeit mit zunehmender
Blockgröße annähernd linear an, der Durchsatz jedoch nicht. Der theoretische Maximaldurchsatz des DiskSubsystems wird hier bei einer Blockgröße von 64 KB erreicht. Welche Durchsatzraten erreichbar sind,
hängt also sehr stark vom Zugriffsmuster ab, das eine Anwendung auf dem Disk-Subsystem generiert.
© Fujitsu Technology Solutions 2011
Seite 3 (15)
WHITE PAPER  GRUNDLAGEN DISK-I/O-PERFORMANCE
VERSION: 1.0  2011-05-09
Beispiele für typische Zugriffsmuster unterschiedlicher Anwendungen zeigt die folgende Tabelle:
Anwendung
Zugriffsmuster
Betriebssystem
wahlfrei, 40% read, 60% write, Blöcke ≥ 4 KB
File-Copy (SMB)
wahlfrei, 50% read, 50% write, 64 KB Blöcke
File-Server (SMB)
wahlfrei, 67% read, 33% write, 64 KB Blöcke
Mail-Server
wahlfrei, 67% read, 33% write, 8 KB
Datenbank (Transaktionsverarbeitung)
wahlfrei, 67% read, 33% write, 8 KB
Web-Server
wahlfrei, 100% read, 64 KB Blöcke
Datenbank (Log-File)
sequentiell, 100% write, 64 KB Blöcke
Backup
sequentiell, 100% read, 64 KB Blöcke
Restore
sequentiell, 100% write, 64 KB Blöcke
Video Streaming
sequentiell, 100% read, Blöcke ≥ 64 KB
Parallele Zugriffe auf Disk-Subsysteme
Normalerweise greifen auf einen Server viele Clients gleichzeitig zu. Darüber hinaus ist es auch möglich,
dass ein Client mehrere Aufträge an einen Server absetzt, ohne zwischenzeitlich auf deren Beantwortung zu
warten. Beides kann zu gleichzeitigen Zugriffen auf einen einzelnen Controller oder sogar einzelnen
Datenträger führen. Die meisten Controller und Datenträger besitzen daher Queueing-Mechanismen, die bei
Bearbeitung mehrerer paralleler Aufträge unter Umständen sogar eine höhere Performance gewährleisten
als bei Bearbeitung weniger paralleler oder gar nur einzelner Aufträge. Dies geschieht jedoch immer um den
Preis höherer Antwortzeiten. Wenn viele parallele Aufträge nur noch eine Erhöhung der Antwortzeit, aber
nicht mehr des Durchsatzes zur Folge haben, ist das Disk-Subsystem überlastet.
Einfluss der Outstanding I/Os
bei wahlfreiem Zugriff
Einfluss der Outstanding I/Os
bei sequentiellem Zugriff
Transactions [IO/s]
Latency [ms]
0
8
16
24
32
40
48
56
# outstanding I/Os
64
Throughput [MB/s]
Latency [ms]
0
8
16
24
32
40
48
56
64
# outstanding I/Os
Die beiden oben stehenden Grafiken zeigen exemplarisch die Performance bei wahlfreiem und
sequentiellem Zugriff, jeweils bei konstanter Blockgröße und unterschiedlich starker Belastung von 1 bis 64
ausstehenden Aufträgen („Outstanding I/Os“). In den Grafiken ist die Anzahl Transaktionen deckungsgleich
mit dem Durchsatz, da aufgrund der konstanten Blockgröße deren Verhältnis unabhängig von der Anzahl
„Outstanding I/Os“ immer gleich ist. Im wahlfreien Szenario (linke Grafik) steigt mit zunehmender Anzahl
„Outstanding I/Os“ der Durchsatz zunächst stark an, erreicht recht früh sein Maximum und hält diesen Wert
dann nahezu. Im sequentiellen Szenario (rechte Grafik) wird unabhängig von der Anzahl „Outstanding I/Os“
immer ein Durchsatz nahe des maximal Möglichen erreicht. Sowohl im wahlfreien als auch im sequentiellen
Szenario steigen die Antwortzeiten (Latency) mit zunehmender Anzahl paralleler Aufträge durchgehend
linear an. Daher kann im sequentiellen Szenario durch Erweiterung des Disk-Subsystems gefahrlos eine
Optimierung auf kurze Antwortzeiten erfolgen, während im wahlfreien Szenario die Durchsatzleistung im
Auge behalten werden muss.
Liegt ein Anwendungsszenario vor, bei dem das Antwortverhalten des Servers nicht außer Acht gelassen
werden kann, hat man zwischen Optimierung des Durchsatzes und Optimierung des Antwortverhaltens
Seite 4 (15)
© Fujitsu Technology Solutions 2011
WHITE PAPER  GRUNDLAGEN DISK-I/O-PERFORMANCE
VERSION: 1.0  2011-05-09
abzuwägen. Der Server ist dann so zu dimensionieren und konfigurieren, dass er die Bearbeitung paralleler
Aufträge den individuellen Erfordernissen entsprechend bewältigen kann.
Betriebssystem und Anwendungen
Von erheblichem Einfluss auf die Performance eines Disk-Subsystems ist die Art, wie Anwendungen auf den
Massenspeicher zugreifen. Eine Rolle spielen hierbei das verwendete Betriebssystem, eine evtl. eingesetzte
Virtualisierungsschicht, die I/O-Scheduling-Technik, das Dateisystem, die File-Caches und die Organisation
der Datenträger, beispielsweise durch Partitionierung oder Software-RAID.
Controller
Eine wichtige Rolle bezüglich der Durchsatzleistung spielt, sofern Datenträger nicht per Software-RAID
organisiert werden, die Auswahl des Controllers. Neben auf dem Systemboard integrierten Controllern
können unterschiedliche steckbare Controller für den Anschluss interner oder externer Datenträger
eingesetzt werden. Zu beachten ist, dass Controller für den Anschluss einer begrenzten Anzahl von
Datenträgern ausgelegt sind. Wird deren Anzahl überschritten, so wird der Controller zum Performancebegrenzenden Faktor.
RAID und JBOD
Festplatten gehören zu den fehleranfälligsten Komponenten eines Computersystems. Daher werden in
Serversystemen RAID-Controller eingesetzt, um einem Datenverlust bei einem etwaigen Ausfall von
Festplatten vorzubeugen. Dabei werden mehrere Datenträger zu einem „Redundant Array of Independent
Disks“, kurz RAID, zusammengefasst. Die Daten werden über mehrere Datenträger derart verteilt, dass beim
Ausfall einzelner Datenträger trotzdem alle Daten erhalten bleiben. Ausnahmen bilden JBOD („Just a Bunch
of Disks“) und RAID 0. Bei diesen Organisationsformen werden lediglich Datenträger zusammengefasst,
aber keine Redundanz erzeugt. Die gebräuchlichsten Arten um Datenträger in Verbänden zu organisieren
sind JBOD, RAID 0, RAID 1, RAID 5, RAID 6, RAID 10, RAID 50 und RAID 60. Die gewählte
Organisationsform und die Anzahl der zusammengefassten Datenträger beeinflussen in hohem Maße auch
die Performance des Disk-Subsystems.
LUN
LUN steht für „Logical Unit Number“ und wurde ursprünglich zur Zuordnung von SCSI-Festplatten
verwendet. Heute bezeichnet der Begriff gemeinhin aus Sicht eines Betriebssystems eine virtuelle
Festplatte. Eine solche virtuelle Festplatte kann mit einer physikalischen Festplatte identisch oder ein
Festplattenverband (JBOD oder RAID) sein.
Stripe size
Bei einem RAID-Array werden Daten als sogenannte „Chunks“, d.h. gestückelt, auf die zugehörigen
Speichermedien verteilt. Ein „Stripe set“ setzt sich aus je einem Chunk pro Datenträger eines Arrays
zusammen. Die „Stripe size“ gibt die Größe eines Stripe set ohne Paritäts-Chunks an. Diese Größe, die bei
der Erstellung eines RAID-Arrays anzugeben ist, beeinflusst sowohl den Durchsatz als auch die Antwortzeit.
Cache
Einige Controller besitzen Caches, mit denen sie den Durchsatz beim Einsatz von Datenträgern auf dreierlei,
meist separat einstellbare, Weise beeinflussen können:



durch Zwischenspeicherung von Schreibdaten. Diese werden dem Anwender sofort als erledigt
quittiert, obwohl sie in Wirklichkeit noch gar nicht auf dem Datenträger vorhanden sind. Der
tatsächliche Schreibvorgang erfolgt zu einem späteren Zeitpunkt en bloc. Diese Prozedur ermöglicht
eine optimale Ausnutzung der Controller-Ressourcen, eine schnellere Abfolge der Schreibaufträge
und damit einen höheren Durchsatz. Eventuelle Stromausfälle können durch eine optionale BBU
überbrückt werden, um die Integrität der Daten sicherzustellen.
durch Zwischenspeicherung von Lesedaten in Anwendungsszenarien mit rein sequentiellen
Lesezugriffen, bei einigen Controllern auch bei nur anteilig sequentiellen Lesezugriffen.
durch Einrichtung von Auftragswarteschlangen. Dies ermöglicht, durch Umsortierung der
Auftragsreihenfolge die Bewegungen der Schreib-Leseköpfe einer Festplatte zu optimieren.
Voraussetzung ist allerdings, dass der Controller mit genügend Aufträgen versorgt wird, damit sich
eine Warteschlange bilden kann.
© Fujitsu Technology Solutions 2011
Seite 5 (15)
WHITE PAPER  GRUNDLAGEN DISK-I/O-PERFORMANCE
VERSION: 1.0  2011-05-09
Speichermedien
Von großer Bedeutung hinsichtlich Performance ist zunächst der Typ des Speichermediums an sich.
Festplatten haben als rotierende magnetische Speichermedien völlig andere Eigenschaften als Solid State
Drives, die auf Halbleiterspeicher aufbauend eine deutlich höhere Performance aufweisen. Solid State
Drives verfügen über eine um ein Mehrfaches höhere Performance als Festplatten, haben jedoch eine
geringere Lebensdauer und sind deutlich teurer. Anders als bei Festplatten existiert bei SSDs ein
Performance-Unterschied zwischen dem Beschreiben einer leeren Speicherzelle und dem Überschreiben
eines alten Speicherinhalts, da dieser vor dem Überschreiben erst gelöscht werden muss. Dies führt dazu,
dass die Schreibgeschwindigkeit bei SSDs mit steigendem Füllungsgrad stark absinken kann. Im
Allgemeinen ist eine SSD einer Festplatte hinsichtlich Performance aber auch dann noch überlegen.
Generell spielen das Übertragungsprotokoll und der Cache eine wichtige Rolle.


maximale Übertragungsgeschwindigkeit des Festplatten-Interfaces:
SATA 3.0 GBit/s 286 MB/s effektiver Durchsatz pro Richtung
SAS:
286 MB/s effektiver Durchsatz pro Richtung
SAS II:
572 MB/s effektiver Durchsatz pro Richtung
Cache
Der Einfluss des Caches auf die Performance wird durch zwei Faktoren bewirkt:
 durch Einrichtung von Auftragswarteschlangen. Dies ermöglicht der Festplattenlogik, durch
Umsortierung der Auftragsreihenfolge die Bewegungen des Schreib-Lesekopfes zu
optimieren. Voraussetzung ist allerdings, dass der Festplatten-Cache eingeschaltet ist.
Darüber hinaus muss die Festplatte mit genügend Aufträgen versorgt sein, damit sich eine
Warteschlange bilden kann.
 durch die Zwischenspeicherung von Daten:
normalerweise wird bei einem Leseauftrag nicht nur der angeforderte Sektor gelesen,
sondern weitere auf der gleichen Spur befindliche Sektoren. Diese werden im Cache auf
Verdacht gepuffert. Darüber hinaus lohnt es auch, Schreibaufträge im Cache der Festplatte
zwischenzuspeichern, da deren Bearbeitung im Allgemeinen nicht so zeitkritisch ist wie die
von Leseaufträgen, auf die die anfordernde Anwendung wartet. Dies gilt analog auch für
Solid State Drives.
Bei Festplatten beeinflussen auch die Umdrehungsgeschwindigkeit sowie – bei vorgegebener
Datenbereichsgröße – die Kapazität die Performance:
 Umdrehungsgeschwindigkeit:
Je höher die Umdrehungsgeschwindigkeit, desto höher die Zugriffsrate des Schreib-/Lesekopfes.
SATA-Festplatten existieren mit Umdrehungsgeschwindigkeiten von 5400 rpm und 7200 rpm. SASFestplatten weisen höhere Umdrehungsgeschwindigkeiten von 10000 rpm oder 15000 rpm auf.
 Kapazität:
Festplatten besitzen sowohl eine konstante Drehzahl als auch eine konstante Datendichte. Daraus
folgt, dass die Datenmenge pro Spur von innen nach außen zunimmt und somit auch die Zugriffsraten am äußeren Rand der Festplatte am höchsten sind. Da sich ein Datenvolumen fester Größe auf
Festplatten mit hoher Kapazität weiter außen positionieren lässt, hat die Kapazität einen nicht
unerheblichen Einfluss auf die Performance.
Seite 6 (15)
© Fujitsu Technology Solutions 2011
WHITE PAPER  GRUNDLAGEN DISK-I/O-PERFORMANCE
VERSION: 1.0  2011-05-09
Disk-I/O-Performance-Messungen
Bei Fujitsu werden im PRIMERGY Performance Lab für alle PRIMERGY Server Disk-I/O-PerformanceMessungen durchgeführt. Im Unterschied zu Applikations-Benchmarks wird im Allgemeinen nicht die
Performance eines gesamten Servers inklusive Disk-Subsystem, sondern lediglich die Performance des
Disk-Subsystems, also der Speichermedien an sich als auch deren Controller, überprüft. Das DiskSubsystem ist hierbei so dimensioniert, dass Serverkomponenten wie beispielsweise Prozessor oder
Hauptspeicher bei den Messungen keinen Engpass bilden. Es ist zwar durchaus möglich, mit einem
genügend großen Disk-Subsystem die maximale Durchsatzleistung einer gesamten Server-Konfiguration zu
messen. Dies ist aber nicht das eigentliche Ziel der hier beschriebenen Disk-I/O-Performance-Messungen.
Messergebnisse werden in den Performance Reports der PRIMERGY Server, zu finden auf
http://de.fujitsu.com/products/standard_servers/primergy_bov.html, dokumentiert.
Das Messwerkzeug Iometer
Bei den im PRIMERGY Performance Lab durchgeführten Disk-I/O-Performance-Messungen wird das
ursprünglich von der Firma Intel entwickelte Messwerkzeug Iometer genutzt. Seit Ende 2001 ist Iometer ein
Projekt bei http://SourceForge.net und wird von einer Gruppe internationaler Entwickler auf verschiedene
Plattformen portiert und weiterentwickelt. Iometer besteht aus einer grafischen Benutzeroberfläche für
Windows-Systeme und dem so genannten „dynamo“, der für verschiedene Plattformen verfügbar ist. Diese
beiden Komponenten können seit einigen Jahren unter „Intel Open Source License“ von
http://www.iometer.org/ oder http://sourceforge.net/projects/iometer heruntergeladen werden.
Iometer ermöglicht es, das Verhalten realer Anwendungen bezüglich der Zugriffe auf Disk-Subsysteme
nachzubilden und bietet dazu eine Vielzahl von Parametern. Zunächst wird ein Datenbereich definiert, auf
den während der Messungen zugegriffen wird. Zur Erstellung des Datenbereichs werden die folgenden
Iometer-Parameter verwendet:


Maximum Disk Size
Starting Disk Size
Des Weiteren wird über die folgenden Iometer-Parameter ein detailliertes Zugriffsszenario definiert:











# of Worker Threads
# of Outstanding I/Os
Test Connection Rate
Transfer Request Size (Blockgröße)
Percent of Access Specification
Percent Read/Write Distribution
Percent Random/Sequential Distribution
Transfer Delay
Burst Length
Align I/Os
Reply Size
Auf diese Art lassen sich unterschiedlichste Anwendungsszenarien, sei es mit sequentiellem Lesen oder
Schreiben, wahlfreiem Lesen oder Schreiben und auch Kombinationen davon bei Verwendung
unterschiedlicher Blockgrößen sowie mit variabel einstellbarer Anzahl simultaner Zugriffe nachbilden.
Als Ergebnis liefert Iometer für das jeweilige Zugriffsmuster eine Textdatei mit durch Komma separierten
Werten (.csv). Wesentliche Kenngrößen sind



Durchsatz pro Sekunde
Transaktionen pro Sekunde
durchschnittliche Antwortzeit
Auf diese Weise kann man die Leistungsfähigkeit verschiedener Disk-Subsysteme bei bestimmten
Zugriffsmustern vergleichen. Iometer ist in der Lage, sowohl auf Disk-Subsysteme mit einem Dateisystem als
auch auf Disk-Subsysteme ohne Dateisystem, so genannte Raw-Devices, zuzugreifen. In jedem Fall wird
der File-Cache des Betriebssystems umgangen und blockweise auf einer einzelnen Testdatei operiert.
Standardmäßig verwendet das PRIMERGY Performance Lab bei Disk-I/O-Performance-Messungen die
Windows-Version des „dynamo“ von Iometer mit einem definierten Datenbereich und Satz von in der Praxis
vorkommenden Lastprofilen sowie einem festgelegten Messszenario. Diese Festlegungen bilden die
Grundlage für eine Reproduzierbarkeit von Messergebnissen und ermöglichen einen objektiven Vergleich
der Performance verschiedener Disk-Subsysteme.
© Fujitsu Technology Solutions 2011
Seite 7 (15)
WHITE PAPER  GRUNDLAGEN DISK-I/O-PERFORMANCE
VERSION: 1.0  2011-05-09
Benchmark-Umgebung
Die Disk-I/O-Performance-Messungen auf PRIMERGY Servern erfolgen mit dessen internem DiskSubsystem, bei Blade Servern zusätzlich auch mit einem Storage Blade. Vor Messungen auf RAIDVerbänden wird der RAID-Verband zunächst im Vordergrund initialisiert. Die Messungen erfolgen
standardmäßig unter Windows Server 2008 Enterprise Edition. Der Massenspeicher wird mit dem
Dateisystem NTFS ohne Schnellformatierung und mit deaktivierter Komprimierung formatiert, auch wenn mit
anderen Dateisystemen oder Raw-Devices eine höhere Leistung erreicht werden könnte. Für das
Messlaufwerk wird der Parameter „Laufwerk für schnelle Dateisuche indizieren“ deaktiviert. Die Anzahl der
Messdateien entspricht der Anzahl virtueller Festplatten. Im Allgemeinen wird also auf einer einzelnen
Messdatei operiert. Die Größe einer Messdatei ist abhängig von der Anzahl Datenträger im RAID-Verband,
jedoch unabhängig von deren Kapazität:
Anzahl Datenträger
Größe der Messdatei
1-8
32 GB
9 – 16
64 GB
17 – 24
96 GB
Lastprofile
Standardmäßig wird bei Disk-I/O-Performance-Messungen eine Reihe von Lastprofilen verwendet, die durch
die folgenden Massenspeicherzugriffe charakterisiert sind:
Zugriff
Zugriffsart
read
write
Transfer Request Size [KB]
(Blockgröße)
Anzahl Outstanding I/Os
sequentiell
100%
0%
1, 4, 8, 64, 128, 512, 1024
1, 3, 8, 16, 32, 64, 128, 256, 512
sequentiell
0%
100%
1, 4, 8, 64, 128, 512, 1024
1, 3, 8, 16, 32, 64, 128, 256, 512
wahlfrei
100%
0%
1, 4, 8, 64, 256, 1024
1, 3, 8, 16, 32, 64, 128, 256, 512
wahlfrei
0%
100%
1, 4, 8, 64, 256, 1024
1, 3, 8, 16, 32, 64, 128, 256, 512
wahlfrei
67%
33%
1, 4, 8, 16, 32, 64, 128
1, 3, 8, 16, 32, 64, 128, 256, 512
wahlfrei
50%
50%
64
1, 3, 8, 16, 32, 64, 128, 256, 512
Für alle Lastprofile gelten darüber hinaus die folgenden Standardeinstellungen bei Messungen mit 1
Controller:






# of Worker Threads = 1
Test Connection Rate = off
Transfer Delay = 0
Burst Length = 1
Align I/Os = Sector Boundaries
Reply Size = No Reply
Seite 8 (15)
© Fujitsu Technology Solutions 2011
WHITE PAPER  GRUNDLAGEN DISK-I/O-PERFORMANCE
VERSION: 1.0  2011-05-09
Einige dieser Lastprofile lassen sich typischen Anwendungen zuordnen:
Standardlastprofil
Zugriff
Zugriffsart
Filecopy
wahlfrei
50%
50%
64
Kopieren von Dateien
File Server
wahlfrei
67%
33%
64
File-Server
Database
wahlfrei
67%
33%
8
Datenbank (Datentransfer)
Mail Server
Streaming
sequentiell
100%
0%
64
Datenbank (Log-File),
Datensicherung;
Video Streaming (teilweise)
Restore
sequentiell
0%
100%
64
Wiederherstellen von Dateien
read
write
Blockgröße
[KB]
Anwendung
Messverlauf
Für jedes definierte Zugriffsmuster wird ein Messlauf von 40 Sekunden Dauer gestartet. Während der ersten
10 Sekunden (Ramp-up-Phase) werden keine Messdaten gesammelt. Dies geschieht erst in der
nachfolgenden so genannten Steady-state-Phase von 30 Sekunden Dauer.
Die folgende Grafik stellt den Messverlauf schematisch dar.
Messphasen:
A = Ramp up (10 s)
B = Steady state (30 s)
A
B
A
© Fujitsu Technology Solutions 2011
B
A
B
….
A
B
Seite 9 (15)
WHITE PAPER  GRUNDLAGEN DISK-I/O-PERFORMANCE
VERSION: 1.0  2011-05-09
Messergebnisse
Iometer liefert pro Lastprofil eine ganze Reihe von Kenngrößen. Von besonderem Interesse sind



Throughput [MB/s]
Transactions [IO/s]
Latency [ms]
Datendurchsatz in Megabytes pro Sekunde
Transaktionsrate in I/O-Operationen pro Sekunde
mittlere Antwortzeit in ms
Datendurchsatz und Transaktionsrate sind direkt proportional zueinander und lassen sich nach der Formel
Datendurchsatz [MB/s]
= Transaktionsrate [IO/s] × Blockgröße [MB]
Transaktionsrate [IO/s]
= Datendurchsatz [MB/s] / Blockgröße [MB]
ineinander überführen.
Für sequentielle Lastprofile hat sich der Datendurchsatz als übliche Messgröße durchgesetzt, während bei
den wahlfreien Lastprofilen mit ihren kleinen Blockgrößen meist die Messgröße „Transaktionsrate“
verwendet wird.
Darüber hinaus ist - unabhängig vom jeweiligen Lastprofil - die durchschnittliche Antwortzeit von Interesse.
Deren Höhe ist abhängig von der Transaktionsrate und der Parallelität bei der Ausführung der
Transaktionen. Sie lässt sich nach der Formel
mittlere Latenzzeit [ms]
3
= 10 × Anzahl Worker Threads × parallele IOs / Transaktionsrate [IO/s]
berechnen.
Seite 10 (15)
© Fujitsu Technology Solutions 2011
WHITE PAPER  GRUNDLAGEN DISK-I/O-PERFORMANCE
VERSION: 1.0  2011-05-09
Analyse von Disk-Subsystemen
Planung
Die Vielzahl von Einflussfaktoren, die die Durchsatzleistung eines Disk-Subsystems – teilweise gravierend –
beeinflussen, erfordert detaillierte Informationen über das Anwendungsfeld, für das ein Disk-Subsystem
dimensioniert und konfiguriert werden soll.
Von zentraler Bedeutung sind hierbei die folgenden Fragen:
 Welches Zugriffsmuster liegt vor?
 Wie hoch sind die benötigten Transaktionsraten der Anwendung?
 Welche Kapazität (GB) wird benötigt?
 Wie groß ist das Zeitfenster für Backup?
 Kann die Datenmenge während dieses Zeitfensters komplett gesichert werden?
 Für wie lange darf der Datenbestand maximal wegen eines Restore nicht zur Verfügung stehen?
(Dabei ist zu beachten, dass dies gegebenenfalls die Restaurierung von einem Sicherungsmedium
sowie das „replay“ von Transaktions-Logs beinhaltet.)
Erfahrungen aus der Praxis haben gezeigt, dass folgende Faustregeln bei der Auslegung eines DiskSubsystems beachtet werden sollten, um spätere Performance-Probleme zu vermeiden:
 Daten mit deutlich unterschiedlichem Zugriffsmuster sollten auf unterschiedliche RAID-Verbände
gelegt werden. Beispielsweise würden auf ein und demselben Laufwerk die sequentiellen Zugriffe
bei Transaktions-Logs zusammen mit den wahlfreien Zugriffen einer Datenbank zu PerformanceProblemen führen. Die Ablage mehrerer Datenbanken auf einem Verband ist weniger kritisch,
solange die benötigten Transaktionsraten geliefert werden können.
 Bei großen Datenbanksystemen sind häufig unzureichende Transaktionsraten der Grund für
Engpässe. Um die Anzahl möglicher I/Os pro Sekunde zu erhöhen, sollte man daher eher mehrere
Datenträger mit geringer Kapazität als wenige mit hoher Kapazität verwenden.
 Die RAID-Controller sollten optimal eingestellt sein. Hierbei hilft das für aktuelle Server mitgelieferte
Dienstprogramm „ServerView RAID“ mit dem vordefinierten „Performance“-Modus, der statt des
standardmäßig eingestellten Modus „Data Protection“ verwendet werden kann. Während diese
beiden Konfigurationsvarianten gleich alle möglichen Parameter optimal aufeinander abstimmen,
können die verschiedenen Einstellungen auch individuell vorgenommen werden. Bei Verwendung
des Caches eines RAID-Controllers sollte eine Battery Backup Unit (BBU) zum Schutz vor
Datenverlust bei einem Stromausfall verwendet werden.
 Wenn möglich, sollten die Write-Caches der Datenträger eingeschaltet werden. Voraussetzung ist
jedoch der Einsatz einer unterbrechungsfreien Stromversorgung (USV) zum Schutz vor Datenverlust
bei einem Stromausfall.
© Fujitsu Technology Solutions 2011
Seite 11 (15)
WHITE PAPER  GRUNDLAGEN DISK-I/O-PERFORMANCE
VERSION: 1.0  2011-05-09
Analyse bei Performance-Problemen
Detailgenaue Informationen sind auch vonnöten, wenn die Performance eines im Einsatz befindlichen DiskSubsystems analysiert wird, um gegebenenfalls Optimierungsmöglichkeiten aufzeigen zu können. Bei einem
Vergleich unterschiedlicher Konfigurationen können auch Server-Komponenten von Interesse sein, die nicht
Bestandteil des Disk-Subsystems sind. Beispielsweise können unterschiedliche Bestückungen bezüglich
Prozessor, Memory etc. eine Ursache für eine unzureichende Last-Generierung sein.
Server-Hardware
Server
CPU
Anzahl CPUs
Memory
Memory-Kapazität
PCI-Controller
Server-Software
Hypervisor (falls verwendet)
Betriebssystem
Partitions, Volumes
SW-RAID
Dateisystem
Betriebssystemspezifische Parametereinstellungen
Applikation
Storage-Hardware
pro Controller:
Controllertyp
BBU
Cache-Größe
Cache-Einstellungen
pro RAID-Verband:
RAID-Level
Anzahl Laufwerke
Stripe size
pro Laufwerk:
Laufwerkstyp
Cache-Einstellung
Seite 12 (15)
© Fujitsu Technology Solutions 2011
WHITE PAPER  GRUNDLAGEN DISK-I/O-PERFORMANCE
VERSION: 1.0  2011-05-09
Tools
Neben Iometer gibt es eine Reihe unterschiedlicher Hilfsmittel zur Analyse der Leistungsfähigkeit von
Speichersystemen. Hier eine kurze Zusammenfassung gebräuchlicher Tools:

LINUX
 sar zum Sammeln, Auswerten oder Sichern von Informationen zur Systemaktivität
 strace zum Protokollieren von Systemaufrufen und Signalen

Windows
 Performance-Monitor zum Aufzeichnen und Auswerten der in Windows-Systemen integrierten
Performance-Counter
 Process Monitor (von http://sysinternals.com) zur Anzeige und Analyse von File System
Aktivitäten

Externes Disk-Subsystem:
Für einige externe Disk-Subsysteme gibt es Werkzeuge zur Analyse des I/O-Verhaltens.
Auf eine detaillierte Beschreibung der Tools wird an dieser Stelle verzichtet, da dies den Rahmen dieses
Papiers sprengen würde. Vor dem Einsatz sollte man sich mit Hilfe der Online Hilfe oder Manuals mit der
Nutzung vertraut machen.
Tipps
Wenn der Verdacht besteht, dass das Disk-Subsystem die Ursache für unzureichende Performance ist,
sollte man das I/O-Verhalten der beteiligten Anwendung verstehen, um die für die Analyse verfügbaren
Performance-Counter (z.B. aus dem Performance-Monitor von Windows) richtig interpretieren zu können. So
ist, wenn im Server-Umfeld von Anwendung die Rede ist, in der Regel nicht ein für den Endanwender
sichtbares Programm gemeint, sondern z.B. ein File-, ein Web-, ein SQL- oder ein Exchange-Server.
Darüber hinaus muss man sich bewusst machen, dass in jeder Softwareschicht (z.B. ein Dateisystem mit
seinen Caching Mechanismen, ein Volume Manager oder ein I/O Treiber) zwischen der Applikation und dem
Disk-Subsystem Optimierungsstrategien implementiert sein können, die das Gesamtsystem nicht unbedingt
in jeder Situation eine optimale Performance liefern lassen.
Den Durchsatz beeinflussende Faktoren wirken sich in einer realen Umgebung nicht konstant aus, sondern
variieren - sowohl über die Zeit als auch über die verwendeten LUNs.
Wie man aus den Performance-Countern der Tools Nutzen für die Analyse von Performance-Problemen
ziehen kann, sei hier anhand einiger Beispiele dargestellt:



Verhältnis von Read- zu Write-Aufträgen
Um das Verhältnis von Lese- zu Schreibaufträgen zu erhalten, werden auf den betreffenden
logischen Laufwerken mittels vom Betriebssystem (z.B. Performance-Monitor bei Windows oder
„strace“ bei LINUX) oder dem Speichersystem bereitgestellter Tools die dort stattfindenden I/Os
ermittelt. Diese Informationen können zusammen mit dem Wissen über die Applikation genutzt
werden, um zu erkennen, ob sich das Speichersystem wie erwartet verhält. Wenn z.B. bei einem
File-Server, der hauptsächlich für Datenabfragen genutzt wird, auf einem Volume schreibintensive
Zugriffe zu verzeichnen sind, so macht dies deutlich, dass dort weitere Untersuchungen notwendig
sind.
Blockgröße der durchgeführten Transaktionen
Die Anzahl der Schreib-/Leseaufträge bestimmter Blockgrößen kann zur Aufdeckung von möglichen
Performance-Problemen herangezogen werden. Wenn beispielsweise die eingesetzte Anwendung
mit einer Blockgröße von 16 KB arbeitet, dann ist mit einem hohen Aufkommen von Aufträgen dieser
Größe zu rechnen. Wenn dies nicht der Fall ist, dann sorgt eventuell ein Volume Manager oder ein
I/O-Treiber für eine Zusammenfassung oder Auftrennung der Aufträge. Bei einer derartigen
Untersuchung ist zu beachten, dass die z.B. vom Windows Performance-Monitor gelieferten
Durchschnittswerte („Avg. Disk Bytes/Read“) nicht eine genaue Verteilung der Blockgröße
wiedergeben. Hingegen ist es mit dem „Process Monitor“ möglich, die von der Anwendung an das
Dateisystem übermittelten Aufträge zu protokollieren, ohne dabei allerdings die Aufträge beobachten
zu können, die letztlich direkt an der Schnittstelle zum Disk-Subsystem auftreten. Weitere
Analysemöglichkeiten kann auch ein Analyse-Tool auf dem externen Disk-Subsystem bieten.
Lokalität der Zugriffe
Wenn die Zugriffe auf einen Datenbestand nicht über den gesamten Bestand verteilt sind, sondern
teilweise innerhalb eines bestimmten Bereiches stattfinden, dann spricht man auch von einer
Lokalität der Zugriffe. Diese Information kann man aus eventuell vorhandenen Statistiken über den
© Fujitsu Technology Solutions 2011
Seite 13 (15)
WHITE PAPER  GRUNDLAGEN DISK-I/O-PERFORMANCE



Cache ableiten: hohe Trefferraten („hit rates“) im Cache lassen darauf schließen, dass wenigstens
ein Teil der Zugriffe innerhalb eines bestimmten Datenbereiches stattfindet. Wenn man die Chance
hat, mittels „Process Monitor“ oder „strace“ die verwendeten Bereiche innerhalb der bearbeiteten
Dateien in Erfahrung zu bringen, kann man zusammen mit den gelesenen oder geschriebenen ByteAnzahlen eine Vorstellung darüber entwickeln, ob die Zugriffe innerhalb einer z.B. 80 GB großen
Datei vollkommen wahlfrei über die gesamten 80 GB verteilt sind oder ob während bestimmter
Phasen immer nur einige Gigabyte bearbeitet werden. Nur wenn Zweiteres der Fall ist, macht die
Aktivierung eventuell vorhandener Read Caches Sinn, da der Cache des Controllers ansonsten
vergeblich nach Daten durchsucht würde.
Anzahl gleichzeitiger Aufträge an einem logischen Laufwerk
Ein Maß für die Intensität der I/Os sind die an einem logischen Laufwerk anstehenden Aufträge
(„Avg. Disk Queue Length“) sowie unter Umständen auch die Auslastung („% Disk Time“) des
Volumes. Durch das Erweitern eines logischen Laufwerks um weitere Datenträger kann die
Parallelität auf den einzelnen Datenträgern beeinflusst und somit Transaktionsraten und
Antwortzeiten optimiert werden. Dies erfordert jedoch in der Regel ein vollständiges Backup und
Restore der betreffenden Datenbestände.
Antwortzeiten
Die Antwortzeiten („Avg. Disk sec/Transfer“) eines logischen Laufwerks geben an, wie das
Speichersystem auf die aufgebrachte Last reagiert. Hierbei ist zu beachten, dass die Antwortzeit
nicht nur von der Anzahl und der Blockgröße der Aufträge abhängt, sondern auch davon, ob es sich
um Schreib- oder Leseaufträge handelt und in welchem Mischungsverhältnis diese stehen.
Verteilung der I/Os auf die logischen Laufwerke und über die Zeit
Wenn ein Disk-Subsystem unter hoher Belastung arbeitet, so ist darauf zu achten, dass die I/OIntensität über alle LUNs möglichst gleichmäßig ist. In der Praxis ist dies allerdings nicht ganz
einfach zu erreichen, da sowohl die I/O-Intensität als auch die Verteilung über die LUNs über die Zeit
variiert. So sind z.B. die Belastungen zum Monats-, Quartals- oder Jahresende vollkommen anders
als die normalen, durch die tägliche Arbeit entstehenden I/O-Lasten. Auch die regelmäßigen
Backup-Zyklen oder große Datenbankabfragen können zu Engpass-Situationen führen. Auch das
Anmelden der Benutzer oder deren Pausenzeiten kann Einfluss auf die I/O-Intensität und deren
Verteilung über die Volumes haben.
Wenn man die I/O-Belastungen der logischen Laufwerke analysiert und dabei die




VERSION: 1.0  2011-05-09
I/O-Belastung zu kritischen Zeiten
Laufwerke mit der höchsten Last
niedrig belasteten Laufwerke
ermittelt, dann können diese Informationen bei der Entscheidung helfen, z.B. Daten von einem auf
ein anderes logisches Laufwerk zu verlagern um eine gleichmäßigere Auslastung der Volumes zu
erreichen. Es ist eventuell auch möglich, einige Engpässe durch die zeitliche Verschiebung von
regelmäßigen Tätigkeiten, z.B. Backup zu eliminieren. Nach allen derartigen Veränderungen ist es
aber notwendig, das Speichersystem weiter zu beobachten, um sicher zu stellen, dass die
Beseitigung eines Engpasses an einer Stelle nicht zu einem neuen Engpass an anderer Stelle führt.
Optimaler RAID Level und Plattenanzahl
Bei transaktionsintensiven Anwendungen wie z.B. Datenbanken kann es bei Engpässen sinnvoll
sein, auf einen anderen RAID-Level oder auch auf eine größere Anzahl von Datenträgern
umzurüsten. Derartige Änderungen erfordern meist ein vollständiges Backup und Restore der
gespeicherten Datenbestände. Aktuelle RAID Controller bieten die Möglichkeit RAID-Verbände
online zu erweitern („Online capacity expansion“). Dabei muss allerdings berücksichtigt werden,
dass diese Erweiterung sehr zeitaufwändig ist, denn alle bereits gespeicherten Daten müssen
reorganisiert, das heißt, neu über den erweiterten RAID-Verband verteilt werden.
Die oben aufgeführten Analysen können natürlich auch zu dem Ergebnis führen, dass nicht das
Speichersubsystem selbst der Grund für eine unzureichende Performance ist, sondern dass die Gründe
dafür in der Anwendung selbst oder mehr noch der Art der Nutzung des Speichersystems durch die
Applikation liegen.
Seite 14 (15)
© Fujitsu Technology Solutions 2011
WHITE PAPER  GRUNDLAGEN DISK-I/O-PERFORMANCE
VERSION: 1.0  2011-05-09
Literatur
PRIMERGY Systeme
http://de.fujitsu.com/primergy
PRIMERGY Performance
http://de.fujitsu.com/products/standard_servers/primergy_bov.html
Informationen über Iometer
http://www.iometer.org
Kontakt
FUJITSU Technology Solutions
Website: http://de.fujitsu.com/
PRIMERGY Product Marketing
mailto:[email protected]
PRIMERGY Performance und Benchmarks
mailto:[email protected]
Alle Rechte vorbehalten, insbesondere gewerbliche Schutzrechte. Änderung von technischen Daten sowie Lieferbarkeit vorbehalten. Haftung oder Garantie
für Vollständigkeit, Aktualität und Richtigkeit der angegebenen Daten und Abbildungen ausgeschlossen. Wiedergegebene Bezeichnungen können Marken
und/oder Urheberrechte sein, deren Benutzung durch Dritte für eigene Zwecke die Rechte der Inhaber verletzen kann.
Weitere Einzelheiten unter http://de.fujitsu.com/terms_of_use.html
2011-05-09 WW DE
© Fujitsu Technology Solutions 2011
Copyright © Fujitsu Technology Solutions GmbH 2011
Seite 15 (15)
