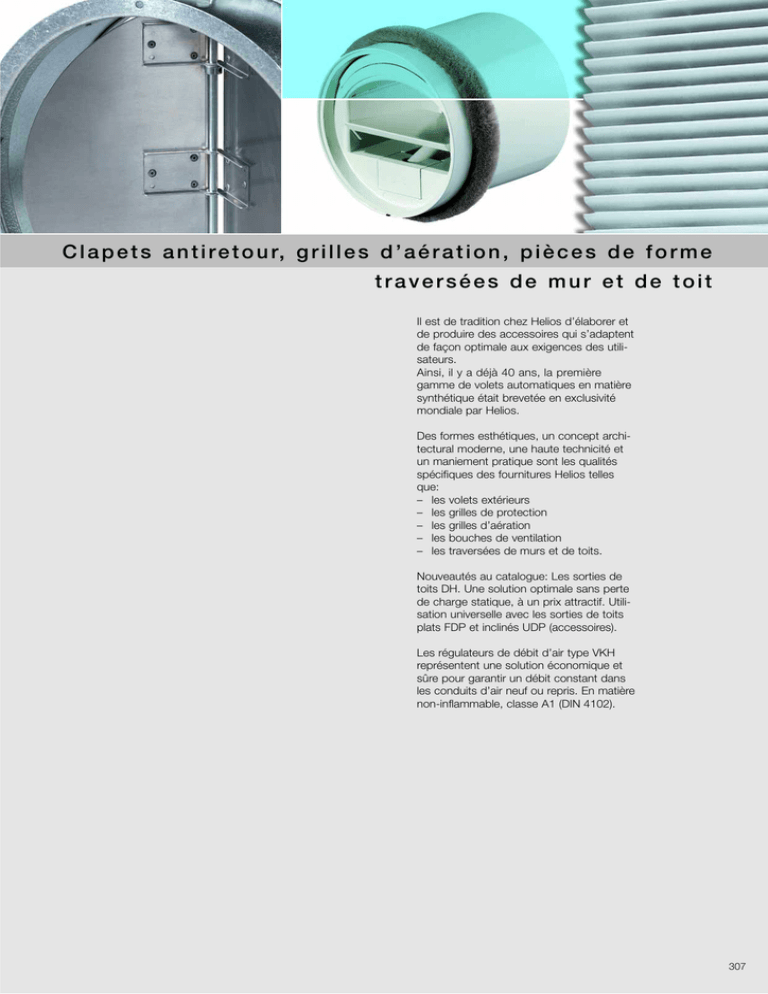

Il est de tradition chez Helios d’élaborer et
de produire des accessoires qui s’adaptent
de façon optimale aux exigences des utilisateurs.
Ainsi, il y a déjà 40 ans, la première
gamme de volets automatiques en matière
synthétique était brevetée en exclusivité
mondiale par Helios.
Des formes esthétiques, un concept architectural moderne, une haute technicité et
un maniement pratique sont les qualités
spécifiques des fournitures Helios telles
que:
– les volets extérieurs
– les grilles de protection
– les grilles d’aération
– les bouches de ventilation
– les traversées de murs et de toits.
Nouveautés au catalogue: Les sorties de
toits DH. Une solution optimale sans perte
de charge statique, à un prix attractif. Utilisation universelle avec les sorties de toits
plats FDP et inclinés UDP (accessoires).
Les régulateurs de débit d’air type VKH
représentent une solution économique et
sûre pour garantir un débit constant dans
les conduits d’air neuf ou repris. En matière
non-inflammable, classe A1 (DIN 4102).
307
Volets extérieurs
VK 160 – 900
Perte de charge
∆p
Pa
■ Volets électriques
Volets d’introduction ou d’extraction d’air pour montage mural.
■ Fonctionnement automatique
couplé avec l’alimentation du
ventilateur, qui sera mis en route
si le volet est en position ouvert.
■ Commande ouvert / fermé du
volet par commutateur inverseur
(hors fourniture Helios). Un contact de fin de course à l’ouverture
du servomoteur délivre une tension de 220 V~, 1 A (ind.) pour la
mise en route du ventilateur. Pour
les ventilateurs avec une puissance plus importante ou alimentés en triphasé, utiliser un relais
intermédiaire.
■ Avec un régulateur de vitesse,
l’asservissement du volet sera
réalisé par un relais.
■ Livré avec câble monté, (5 x 1,5
mm2, lg. env. 1,5 m).
Raccordement selon schéma
SS-39 et 73.
■ Servomoteur 230 V~, 50 Hz,
sans entretien, placé en boîtier
plastique IP 55.
■ Toutes les pièces sont en matière
synthétique, couleur gris clair.
Ailettes non battantes à fermeture étanche.
VK, RVK
EVK
Be
Fife
xasttio
igun
ng
Be
Fife
igun
xasttio
n g
c m/s
■ Gamme
■ Volets manuels
Volets d’introduction ou d’extraction d’air plats pour montage
mural. Spécialement adaptés
pour l’utilisation avec les ventilateurs hélicoïdes réversibles, le
sens de l’air étant possible dans
les deux directions.
■ Commande manuelle par cordon
avec galet de renvoi d’angle
pour passage mural.
■ Les ailettes restent en position
et ne battent pas en fonctionnement, leur fermeture étanche est
commandée par un ressort sur
l’axe central.
■ La livraison comprend le cordon
avec sa gaine pour le passage
mural, le galet de renvoi d’angle,
un crochet de maintien et les vis
de fixation.
synthétique antichoc et résistante
aux UV. Couleur gris clair.
■ Les volets de taille supérieure au
DN 500 sont équipés de renforts
(voir dimensions spéciales).
Ces volets possèdent plusieurs
rangs d’ailettes, chacun étant
commandé par un cordon.
Befestigung
Fixation
■ Perte de charge
Les volets produisent une résistance au passage de l’air dont
il faut tenir compte lors de la
sélection du ventilateur.
L’abaque ci contre indique la
perte de charge des volets en
fonction de la vitesse frontale.
■ Volets automatiques
Volets de surpression antiretour
plats pour montage mural sur
les rejets d’air.
■ Fonctionnement automatique;
ouverture et fermeture avec la
mise en service et l’arrêt du
ventilateur.
■ Fixation murale par 4 vis non
apparentes dans les coins.
■ Livré en emballage individuel
avec vis de fixation.
■ Vitesse frontale max. = 8 m/s.
Version renforcée sur demande
pour des vitesses plus importantes.
■ Les volets de taille importante
sont équipés de renforts:
un renfort central pour les DN
630 et 710 et deux pour les DN
800 et 900.
Ces volets possèdent plusieurs
rangs d’ailettes.
EVK 200 – 500
Fixation
Befestigung
■ Particularités
■ Anticorrosion et résistant aux
intempéries. Grande longévité,
toutes les pièces sont en matière
aux UV. Couleur gris clair sauf
type VK 160 en blanc.
■ Résiste aux atmosphères agressives et corrosives.
■ Moins de traces sur les façades,
les lamelles étant traversées
d’une façon rectiligne.
■ Montage simple et rapide.
■ Conception plate.
■ Présentation esthétique.
RVK
Automatique
Type
N° Réf.
VK 160 1)
0892
VK 200
0758
VK 250
VK 315
Type
Manuel
N° Réf.
Dimensions en mm – voir tableau
Electrique
Type
N° Réf.
Adapté au
ventilateur DN mm
A mm
B mm
Dimensions
C mm
D mm
E mm
–
EVK 150 1)
0251
150/160
190
190
25
131
131
RVK 200
0766
EVK 200
0774
180/200
240
240
28
193
167
0759
RVK 250
0767
EVK 250
0775
225/250
290
290
28
243
217
0760
RVK 315
0768
EVK 315
0776
280/315
340
340
28
293
267
VK 355
0761
RVK 355
0769
EVK 355
0777
355
390
390
28
343
317
VK 400
0762
RVK 400
0770
EVK 400
0778
400
440
440
28
393
367
VK 450
0763
RVK 450
0771
EVK 450
0779
450
490
490
30
443
417
Accessoires
VK 500
0764
RVK 500
0772
EVK 500
0780
500
540
540
30
493
467
La pièce d’adaptation F.. permet
le montage des volets (jusqu’au
DN 710) sur les gaines rondes.
Sélection et description voir
page produit.
VK 630
0836
EVK 630
0781
560/630
686
690
40
520
630
VK 710
0838
EVK 710
0784
710
785
785
40
771
685
VK 800
0839
800
876
885
40
862
785
VK 900
0841
900
1026
985
40
1012
885
–
Autres dimensions sur demande, voir dimensions spéciales
308
1)
Autres volets et dimensions voir page suivante.
Volets extérieurs – Petites dimensions
Sections rectangulaires et dimensions spéciales
VK 100, 125, 160
VK−Rectangulaire
EVK 100, 150
Dimensions spéciales
■ Mini volets automatiques en
plastique pour ø 100, 125 et
160 mm
pour montage mural.
■ Pour le rejet d’air des mini ventilateurs, hottes de cuisine,
sèches linges etc.
■ Matière synthétique antichoc et
résistante aux UV.
■ Montage par simple emboîtement
d’un manchon conique dans un
conduit ou mural par vis. Une
bande de joint d’étanchéité est
comprise dans le fourniture.
■ Mini volets électriques
Volets d’introduction ou d’extraction d’air pour montage mural.
■ Le design de ces volets facilite
une intégration harmonieuse
dans tous les intérieurs. La façade est conçue pour masquer du
regard les parties salies, même
si le volet est ouvert.
■ Fonctionnement silencieux,
temps d’ouverture / fermeture
environ 60 s.
■ Commande par l’interrupteur du
ventilateur, en parallèle.
■ Volets rectangulaires
de section rectangulaire pour
montage mural.
■ Dimensions adaptées aux ventilateurs pour gaines Helios.
■ Fonctionnement automatique.
■ Fixation par vis.
■ Gamme
■ Gamme
■ Gamme
Type
N° Réf. Teinte Ouvert. ø mm Unité
VK 100
0757
blanc
100
1
VK 100 B
0765
brun
100
1
VK 100 VE* 0885
blanc
100
24
0857
blanc
125
1
VK 125
VK 160
0892 blanc 150/160
* Livrés en carton de 24 pièces
1
N° Réf.
Taille ventilateur cm
0,26
VK 30/15
0735
30 x 15
EVK 150 0251
150
0,44
Plastique antichoc blanc.
Raccordement suivant schéma N° SS-479
Tension/fréquence 230 V~, 50/60 Hz
Puissance absorbée env. 6 W
VK 40/20
0874
40 x 20
VK 50/25
0875
50 x 25
VK 50/30
0876
50 x 30
VK 60/30
0877
60 x 30
VK 60/35
0878
60 x 35
VK 70/40
0879
70 x 40
VK 80/50
0880
80 x 50
VK 100/50
0881
100 x 50
Type
N° Réf. Ouvert. ø mm
EVK 100 0453
Poids kg
100
Notes
Plage de température EVK 100,
EVK 150: 0 à + 40 °C, pour
tous les autres volets en matière synthétique: – 30 à + 60 °C.
Type
A
Dimensions en mm
øB
C
D
Type
A
Type
■ Dimensions spéciales
Les volets de type
– automatique (surpression)
– manuel
– électrique
peuvent être fabriqués sur
mesure.
■ Toutes les dimensions sont
possibles au pas de 50 mm, en
format carré ou rectangulaire.
La fabrication des volets sur
mesure est réalisée selon les
cotes fournies par le client.
Aucun échange ou reprise ne
sera accepté.
■ Pour une plus grande stabilité,
les volets seront équipés d’un
renfort central si les ailettes horizontales dépassent 40 cm et les
verticales 100 cm. Les volets de
grande taille seront livrés par
éléments séparés, à assembler
sur un cadre.
■ Vitesse frontale max. = 10 m/s
pour la version standard.
Dimensions en mm
B
C
øD
Type
A
Dimensions en mm
B
H
Poids kg
VK 100
140
98
15
28
EVK 100
140
58
38,5
97
VK 30/15
381
395
235
1,0
VK 125
160
120-125
20
30
EVK 150
190
62
43
145
VK 40/20
473
485
285
1,3
VK 160
190
145
25
35
VK 50/25
574
585
335
2,0
VK 50/30
574
585
385
2,2
VK 60/30
674
685
385
2,4
VK 60/35
674
685
435
2,6
VK 70/40
774
785
485
3,1
VK 80/50
864
876
585
4,4
VK 100/50
1162 1176 585
5,5
309
Clapets antiretour
KAE
■ Clapet anti-retour étanche
KAE
■ Pose simplifiée par emboîtement
dans le conduit de ventilation,
idéal pour la rénovation.
■ Armature plastique avec joint
à lèvres périphérique et membrane flexible en caoutchouc
pour une obturation par pression positive ou négative.
■ Clapet livré avec 2 membranes
pour vitesse d'air max. de
3,5 m/s et 6 m/s.
■ Pose en conduit vertical ou
horizontal (axe vertical).
■ Température max. du fluide:
-20 à +90 °C.
Type
RVS
RSK
N° Réf. Dimensions en mm Poids
øD1 øD2 L
kg
■ Clapets antiretour RSK 1)
Clapets antiretour automatiques
à insérer en gaine.
■ Destinés aux installations de ventilation fonctionnant de manière
ponctuelle, les clapets permettent
d’éviter l’entrée d’air extérieur
dans les locaux en cas d’arrêt
du ventilateur.
■ Fonction automatique des clapets
en pression ou dépression (selon
le sens de pose) par ressort. Sur
gaines horizontales, l’axe des clapets sera vertical. Sur gaines verticales, utilisation uniquement en
sens de l’air du bas vers le haut.
Pour d’autres impératifs, utiliser les
types RVS ou RVM.
Type
N° Réf. Dimensions en mm Poids
D
L
S
kg
RVM
Clapet antiretour avec ressort de
rappel
Montage dans toutes les positions,
ouverture des clapets dans le sens
de l’air. Fonctionnement automatique
par le flux d’air du ventilateur.
Les ressorts sont placés à l’extérieur,
hors du flux, leur tension est réglable selon la position de montage et
la puissance du ventilateur. Virole
avec brides aux deux extrémités
selon DIN 24155, Bl. 2 et clapets
en acier galvanisé (sauf clapets
ø 225 à 560 mm en aluminium).
Prévoir une pression minimum de
50 Pa pour le bon fonctionnement
du clapet.
Automatique
Type
N° Réf.
Dimensions en mm
Motorisé
Type
Clapet antiretour motorisé
Idem RVS, sauf avec servomoteur
à ressort de rappel (monté hors du
flux d’air).
Commande d’ouverture électrique
en parallèle avec le ventilateur.
Raccordement par câble lg. 0,9 m.
Plage de température
–30 à +60 °C
Protection
IP 54
Tension/Fréquence 230 V, AC, 50/60 Hz
Puissance absorbée
– ≤ Ø 560
14 W
– > Ø 630
8,5 W
Durée d’ouverture des clapets, env.
– ≤ Ø 560
75 sec.
– > Ø 630
150 sec.
Schéma de branchement N°
SS-380.1
N° Réf.
ø D i.L1) A
Poids
B
C
L
ø LK 2) env. kg
KAE 80
2584
75
83
20
0,1
RSKK 100* 5106
97
57
2,0
0,1
RVS 225
2591
RVM 225
2575
225
–
95
130
300
259
3,3
KAE 100
2587
95
103
20
0,1
RSKK 125* 5107
121
57
2,0
0,1
RVS 250
2592
RVM 250
2576
250
–
95
130
300
286
3,7
KAE 125
2588
120
128
20
0,1
RSK 150 5073
149
100 1,25
0,5
RVS 280
2593
RVM 280
2577
280
–
95
130
300
322
4,2
KAE 160
2589
155
163
20
0,2
RSK 160 5669
159
100 1,25
0,5
RVS 315
2594
RVM 315
2578
315
–
95
130
300
356
4,6
KAE 200
2618
195
203
20
0,2
RSK 180 5662
170
0,5
0,3
RVS 355
2595
RVM 355
2579
355
–
95
130
300
395
5,3
RSK 200 5074
199
140 1,25
1,0
RVS 400
2596
RVM 400
2580
400
–
95
130
330
438
7,5
RSK 250 5673 248,5 140 1,25
1,2
RVS 450
2597
RVM 450
2581
454
15
95
130
330
487
10,7
RSK 315 5674 312,5 140 1,25
1,5
RVS 500
2598
RVM 500
2582
504
40
95
130
330
541
12,0
RSK 355 5650
352
160 0,75
1,3
RVS 560
2599
RVM 560
2583
560
65
95
130
330
605
16,4
RSK 400 5651
397
160 0,75
1,4
RVS 630
2600
RVM 630
2609
630
115
150
225
400
674
21,0
* en plastique (Temp. max. +70 °C).
Les autres types sont en acier galvanisé, clapets
en aluminium, ressort en acier inoxydable.
RVS 710
2601
RVM 710
2610
710
155
150
225
400
751
28,0
RVS 800
2602
RVM 800
2614
800
200
150
225
420
837
37,8
RVS 900
2603
RVM 900
2615
900
250
150
225
420
934
42,3
Les clapets anti-retour KAE sont
également utilisés en installations
centralisées d'extraction selon
DIN 18017, pour empêcher la
propagation des fumées froides
après un incendie.
70
RVS 1000 2604
RVM 1000 * 2616
1000 300 150 225 420 1043 47,8
* Type RVM 1000 uniquement pour flux d’air horizontal 1) i.L. = cote intérieure 2) LK = ø de perçage
Version spéciale RSKD
Une variante étanche est
disponible pour les DN:
RSKD 100
N° Réf. 0633
RSKD 125
N° Réf. 0634
RSKD 160
N° Réf. 0635
1)
Perte de charge RSK
∆p
Pa
Perte de charge RVS
∆p
Pa
Perte de charge RVM
∆p
Pa
c m/s
310
c m/s
c m/s
Grilles extérieures
En matière synthétique et aluminium anodisé
Type
RAG 200
N° Réf.
0750
Adapté au
ventiateur DN mm
B
180/200
240
RAG
WSG
■ Grilles pare-pluie RAG
Volets d’introduction ou d’extraction d’air en matière synthétique pour montage en façade.
■ Protection esthétique contre les
intempéries, évite l’introduction
de pluie, neige et volatiles.
Résistant à la corrosion, couleur
gris clair.
■ Cadre rigide avec ailettes fixes
en matière synthétique antichoc
et résistante aux UV. Grillage
intérieur 8 x 8 mm en acier galvanisé et plastifié.
■ Montage facile sur le crépi des
façades ou intégré dans l’habillage, fixation par vis non apparentes dans les coins (incluses
dans la fourniture).
La pièce d’adaptation F.. permet
le montage des volets sur les
gaines rondes. Sélection et
description voir page produit.
■ Grilles extérieures WSG
De section carré ou rectangulaire,
pour l’introduction ou l’extraction
d’air en façade.
■ Protection esthétique contre les
intempéries, évite l’introduction
de pluie, neige et volatiles.
Egalement efficace en protection
contre les intrusions.
Peut être monté sur les sorties
de gaines rondes, carrées ou
rectangulaires.
■ Construction robuste en profils
d’aluminium extrudé et anodisé,
teinte naturel.
■ Montage encastré dans le mur
ou dans l’habillage de la façade.
■ Ailettes fixes au pas de 65 mm.
Grillage intérieur 16 x 16 mm en
acier galvanisé.
Dimensions en mm
C
D
28
193
N° Réf.
■ Les modèles rectangulaires
sont adaptés aux dimensions
des ventilateurs de gaine Helios,
ils peuvent se monter directement dans les sections des réseaux aérauliques.
Adapté à
ventilateur DN ouverture mm i.L.1)
Dimensions en mm
B
b
Poids
kg
Poids
kg
Type
E
167
0,35
WSG 200
0117
180/200
200
195
271
0118
225/250
250
245
321
1,0
0,8
RAG 250
0751
225/250
290
28
243
217
0,45
WSG 250
RAG 315
0752
280/315
340
28
293
267
0,60
WSG 315
0119
280/315
315
310
386
1,5
RAG 355
0753
355
390
28
343
317
0,75
WSG 355
0120
355
355
350
426
2,0
RAG 400
0754
400
440
28
393
367
1,00
WSG 400
0121
400
400
395
471
2,5
RAG 450
0755
450
490
30
443
417
1,35
WSG 450
0122
450
445
521
3,0
RAG 500
0756
500
540
30
493
467
1,60
WSG 500
0123
500
500
495
571
3,5
WSG 630
0124
600/630
630
625
701
4,0
WSG 710
0125
710
710
705
781
4,5
Type
Fixation
Fixation
Perte de charge RAG
∆p
Pa
N° Réf.
450
Adapté au ventilateur
taille i.L. mm 1)
b
Dimensions en mm
B
h
H
Poids
kg
WSG 30/15
0108
300 x 150
296
370
146
220
WSG 40/20
0109
400 x 200
396
470
196
270
0,9
1,2
WSG 50/25
0110
500 x 250
496
570
246
320
1,9
WSG 50/30
0111
500 x 300
496
570
296
370
2,0
WSG 60/30
0112
600 x 300
596
670
296
370
2,2
WSG 60/35
0113
600 x 350
596
670
346
420
2,4
WSG 70/40
0114
700 x 400
696
770
396
470
2,9
WSG 80/50
0115
800 x 500
796
870
496
570
4,0
WSG 100/50 0116
1)
i.L. = cote intérieure
1000 x 500
996
1070
496
570
5,0
Perte de charge WSG
∆p
Pa
c m/s
c m/s
311
Grilles de ventilation
Ailettes réglables et fixes
LGR
QVK
■ Grilles d’aération LGR
Section rectangulaire à simple
déflexion avec ailettes horizontales mobiles.
■ Pour montage sur gaines rectangulaires plates, en soufflage ou
en reprise d’air.
■ Une commande centrale des
ailettes permet de réduire la
section de passage et de modifier la direction ainsi que le
volume du flux d’air.
■ Résistant à la corrosion, fabrication en acier galvanisé avec
revêtement de peinture époxy
blanc.
■ La fourniture inclut un contrecadre pour montage encastré.
La fixation sur les parois minces
est réalisée par 4 vis.
■ Gamme
Type
■ Grilles d’aération QVK
Section carrée à simple déflexion
avec ailettes horizontales mobiles.
■ Grilles d’aération fixes G
Montage mural ou au plafond,
en soufflage ou en reprise d’air.
■ Pour montage sur gaines carrées,
■ Matière synthétique antichoc et
résistante aux UV.
■ Grille plate, pouvant être fixée
facilement par 4 vis et chevilles
inclus dans la fourniture.
■ Obturation visuelle totale selon
le sens de pose.
■ Une commande centrale des
ailettes permet de réduire la
section de passage et de modifier la direction ainsi que le
volume du flux d’air.
■ Résistant à la corrosion, fabrication en acier galvanisé avec
revêtement de peinture époxy
blanc.
■ La fourniture inclut un contrecadre pour montage encastré.
La fixation sur les parois minces
telles que gaines etc. est réalisée par 4 vis.
■ Gamme
N° Réf.
Adapté à
ouverture mm i.L.1)
G 100, 160
G 200 – 500
Type
■ Gamme
Type
N° Réf.
Teinte
Adapté au
ventil. DN mm
G 200
0255
blanc
200
G 250
0256
blanc
250/280
G 315
0798
blanc
315
G 355
0799
blanc
355
G 400
0800
blanc
400
G 500
0801
gris clair
450/500
■ Grilles d’aération fixes G
Montage par emboîtement
dans les conduits circulaires,
■ Matière synthétique antichoc
résistant à la corrosion, montage
en intérieur ou à l’extérieur.
■ Montage par simple emboîtement d’un manchon conique
dans un conduit. Une bande de
joint d’étanchéité est comprise
dans le fourniture. Possibilité de
fixation murale par vis dans les
angles. Le démontage par clips
de la grille reste possible, même
en fixation murale par vis.
■ Gamme
G 200 et 250
N° Réf.
Adapté au
ventilateur DN mm
Type
N° réf.
DN
en mm
Teinte Unité
LGR 250/150 0927
228 x 128
QVK 200
0791
200
G 100
0796
90/100
blanc
LGR 450/150 0928
428 x 128
QVK 250
0792
250
G 100 B
0782
90/100
brun
1
LGR 350/230 0929
328 x 208
QVK 315
0793
315
G 100 VE* 0828
90/100
blanc
12
LGR 450/230 0930
i.L. = cote intérieur
428 x 208
QVK 355
0794
355
1
0795
400
G 160
0893 150/160
* Livrés en carton de 12 pièces
blanc
QVK 400
1)
1
G 315 – 500
54
Type
Section
libre cm2
Dim.en mm Poids
B
b
kg
Type
Section
libre cm2
Dim.en mm
B
Poids
kg
Type
A
Dimensions en mm
B
C
D
ø
Poids
kg
Type
Dimensions en mm
Poids
C
S ø D kg
b B
LGR 250/150
160
250
150
0,6
QVK 200
320
250
0,8
G 200
287 210 210
39
5,2
0,7
G 100
90 140
28
15
100
0,8
LGR 450/150
320
450
150
1,0
QVK 250
490
300
1,0
G 250
337 240 240
39
5,2
0,9
G 160
130 190
40
24
150
0,3
LGR 350/230
430
350
230
1,2
QVK 315
680
350
1,3
G 315
340 300 300
22
5,2
0,4
LGR 450/230
575
450
230
1,5
QVK 355
920
400
1,8
G 355
390 350 350
22
5,2
0,4
QVK 400
1190
450
3,2
G 400
440 400 400
22
5,2
0,6
G 500
540 490 465
30
5,2
1,8
312
Grilles de ventilation
Ailettes fixes
LGM
LTG
■ Terminaux LGM
Avec ailettes profilées, pour
montage, en soufflage ou en
reprise d’air, sur conduits ø 80,
100, 125 et 160 mm.
■ Terminal haut de gamme au
design agréable.
■ Obturation visuelle totale selon
le sens de pose.
■ Corps en aluminium injecté et
ailettes en aluminium extrudé.
L’ensemble est peint en blanc.
■ Montage par simple emboîtement d’un manchon conique,
avec clips et joint.
■ Gamme
ZV
■ Grilles de transfert LTG
Grilles simple déflexion pour
montage en bas de porte.
■ Bouche d’aération ZV 80
Passage d’air fixe, pour montage
sur petits conduits de ø 80 mm.
■ Présentation discrète, design
esthétique. Matière synthétique
antichoc, teinte blanc ou marron.
■ Présentation agréable, la zone
d’entrée d’air est masquée du
regard pour cacher les éventuelles salissures.
■ Avec ailettes profilées pour une
obturation visuelle totale.
Ecartement des ailettes 3 mm.
■ En deux pièces emboîtables.
Montage: chaque pièce est introduite de part et d’autre dans
l’ouverture de la porte.
L’assemblage se fait par vissage
des deux parties entre elles.
■ Montage par simple emboîtement d’un manchon conique.
■ Gamme
■ Gamme
N° Réf.
Poids
en grammes
Type
N° Réf.
LGM 80
0253
250
LTGW
LGM 100
0254
300
LTGB
LGM 125
0258
450
LGM 160
0261
750
Type
Type
A
Dimensions en mm
B
C
131
105
16
LGM 100
155
127
16
95
LGM 125
195
150
25
120
LGM 160
252
190
25
155
Type
N° Réf.
Poids
en grammes
0246
blanc
ZV 80
0259
120
0247
marron
75
➂
Teinte
D
LGM 80
Perte de charge LGM
∆p
➀ ➁
Pa
■ Matière synthétique antichoc de
couleur gris clair.
Dim. en mm
➃
Epaisseur porte min. 30 mm
Perte de charge LTG
∆p
Pa
Dim. en mm – voir tableau
Perte de charge ZV 80
∆p
Pa
➀ LGM 80
➁ LGM 100
➂ LGM 125
➃ LGM 160
––– Air neuf ––– Air repris V· m3/h
V· m3/h
V· m3/h
313
Traversées de toit
Traversées de toit
FDH
DH + FDP
DH + UDP
pour toit plat
pour toit incliné
DH + FDP
DH + UDP
25-45°
Dimensions en mm
Perte de charge FDH
∆pst
Pa
ρ = kg/m3
V· m3/h
Type FDH
N° Réf. 1477
Sortie de toit plat
Pour le raccordement de conduits
jusqu’au DN 160. Matière synthétique résistant aux intempéries avec
large assise pour le collage. Résiste
au froid et à la chaleur jusqu’à
+ 200 °C. La tête est démontable
pour le montage de la bande d’entretoise (incluse dans la fourniture)
ou d’un isolant anticondensation
(hors fourniture).
Sorties de toits DH
Une solution optimale sans perte de
charge statique. En polypropylène
résistant aux intempéries, avec capot pare-pluie amovible.
Accessoires de pose :
– Manchon isolé DV: pour le raccordement sur le conduit de
ventilation, évite la condensation.
– Sortie de toit FDP: pour le montage sur toits plats
– Sortie de toit UDP: pour toits inclinés de 25-45°, s’adapte à la
majorité des tuiles mécaniques,
noir ou rouge brique.
Perte de charge DH
∆p
Pa
c m/s
■ Gamme DH
ND
Sortie de toits*
pour toits inclinés- pour toits plats,
mm
Conduit
en plomb*
N° Réf.
Type
Type
en aluminium
N° Réf.
DH 100 R
2014
UDP 100 R 2020
DH 100 S
2015
UDP 100 S 2021
DH 125 R
2016
UDP 125 R 2020
DH 125 S
2017
UDP 125 S 2021
160
DH 160 S
* R = rouge brique, S = noir
2019
UDP 160 S 2023
100
125
Type
Raccords de
liaison
N° Réf.
Type
N° Réf.
FDP 100
2024
SV 100
2026
FDP 125
2013
SV 125
2027
FDP 160
2025
SV 160
2028
■ Dimensions DH
ND mm
314
Dimensions en mm
Conduit
A
øB
C
D
øE
F
100
120
170
320
785
100
225
125
140
210
335
825
125
255
160
180
265
365
935
160
345
Traversées de toit et de mur
Traversées de toit et de mur
Traversée de toit universelle
Pour le rejet ou la prise d’air et le
raccordement de conduits ø 125
à 400 mm. Capot pare-pluie amovible prélaqué rouge tuile ou gris
ardoise. Une large feuille de plomb
périphérique permet l’adaptation
à toutes les formes de tuiles et
d’ardoises. Utilisation possible sur
toits plats. La tôle support, le
conduit et le grillage sont en acier
galvanisé.
DDF
SDH
TMK
Type SDH
N° Réf. 1476
Sortie de toit incliné
Version universelle, s’adapte à la
majorité des tuiles mécaniques.
La bavette en plomb permet une
reprise d’étanchéité sur les différentes formes de tuiles. Le chapeau
et la plaque de base sont en acier
galvanisé. Le raccord flexible est en
PVC pour conduits ø 70 à 115 mm.
Fixation du conduit par collier de
serrage inclus dans la fourniture.
Perte de charge DDF en rejet
∆p
Pa
Traversée de mur télescopique
Système télescopique pour l’introduction ou l’extraction d’air à travers un mur. Composé de deux
tubes en plastique emboîtables
pour s’adapter à l’épaisseur du mur.
En extérieur, volet automatique ou
grille fixe inclus dans la fourniture.
Piquage intérieur pour conduits:
Type TMK 125 /150 avec adaptation aux ø 125, 150 et 160 mm.
Type TMK 100 pour ø 100 mm.
■ Gamme et dimensions
Type
N° Réf.
Dim. A mm
TMK 100
TMK 125 / 150
0844
0845
140 190 B max.
380
380
øD
100
125/150/160
V· m3/h
■ Gamme et dimensions DDF
Type 1)
1)
N° Réf.
Type 2)
N° Réf.
A
B
Dimensions en mm
C
øD
F
G
Poids
kg
DDF 125 1964
DDF 125 G
1848
124
200
328
125
500
400
4
DDF 160 1965
DDF 160 G
1849
135
248
396
160
500
400
4
DDF 200 1966
DDF 200 G
1850
185
333
495
200
600
600
8
DDF 250 1967
DDF 250 G
1851
185
333
495
250
600
600
8
DDF 315 1968
DDF 315 G
1852
197
420
666
315
600
600
9
DDF 355 1969
DDF 355 G
1853
350
550
900
355
900
750
17
DDF 400 1970
DDF 400 G
1854
350
550
900
400
900
750
17
capot prélaqué rouge tuile (RAL 8012)
2)
capot prélaqué gris ardoise (RAL 7024)
315
Régulateurs de débit d’air VKH
pour montage en conduits
VKH
Les régulateurs de débit VKH
permettent de maintenir simplement et économiquement un
volume d’air déterminé dans un
conduit.
■ Utilisation
Régulateur de débit d’air en
matière plastique M1, pour
emboîtement dans les conduits
de soufflage ou d’extraction, les
terminaux et accessoires divers
de ventilation.
Le VKH permet de stabiliser un
débit d’air déterminé dans une
plage de pression entre environ
50 et 200 Pa.
■ Avantages
■ Le dimensionnement et l’équilibrage des réseaux aérauliques
sur site n’étant plus nécessaire,
le montage et la mise en service
sont plus rapides.
■ Garantie d’un débit constant
même à faible pression.
Dimensions en mm
ø conduit
øD
80
76
100
96
125
120
160
155
200
195
Gamme
Type
VKH 80/..
VKH 100/..
VKH 125/..
VKH 160/..
VKH 200/..
■ Risque d’erreur nul dans les études et au montage.
■ Modification simple du débit par
le remplacement du VKH. La
correction n’entraîne pas de
déséquilibre du réseau.
■ Compensation automatique des
variations de pression.
■ Montage rapide.
■ En matière non-inflammable,
classe A1 (DIN 4102).
■ Fonctionnement
■ Le volet s’ouvre au maximum de
la section de passage lorsque la
pression statique du réseau est
minimale.
L
60
60
60*
120
120
Plage de débit d’air
m³/h
15 – 45
15 – 90
15 – 120
120 – 300
210 – 500
Vue éclatée
Corps intérieur
Module de réglage
Manchette
316
Introduction
3xD
■ Montage
■ Par simple emboîtement à l’intérieur d’un conduit vertical ou
horizontal ayant le diamètre
nominal requis.
■ Le sens de l’air est indiqué par
une flèche sur la manchette.
Il doit être respecté impérativement.
Extraction
1xD
■ L’étanchéité avec la paroi du
conduit est assurée par un joint
brosse périphérique.
■ Une augmentation de la pression
accroît la vitesse de passage.
La pression exercée contre le
volet réduit la section de l’ouver-
*Type VKH 125/120: 90 mm
Joint brosse
ture et permet de maintenir le
débit d’air constant.L’élément
régulateur permet au volet de se
déplacer uniformément pour
adapter le débit d’air à la pression du conduit.
Elément régulateur
avec volet
Tableau de sélection des VKH
Débit d’air
m3/h
15
30
45
60
75
90
120
150
180
210
240
270
300
350
400
450
500
Diamètre nominal conduit mm
80
100
125
VKH 80/15
VKH 80/30
VKH 80/45
VKH 100/15
VKH 100/30
VKH 100/45
VKH 100/60
VKH 100/75
VKH 100/90
160
VKH 125/15
VKH 125/30
VKH 125/45
VKH 125/60
VKH 125/75
VKH 125/90
VKH 125/120 VKH 160/120
VKH 160/150
VKH 160/180
VKH 160/210
VKH 160/240
VKH 160/270
VKH 160/300
200
VKH 200/210
VKH 200/240
VKH 200/270
VKH 200/300
VKH 200/350
VKH 200/400
VKH 200/450
VKH 200/500
Régulateurs de débit d’air VKH
Gamme - Caractéristiques techniques
ø 80 mm DN conduit
Type
Débit
Niveaux de puissance acoustique
d’air*
Lw en dB(A) à
m³/h
50 Pa
100 Pa
150 Pa
200 Pa
2060
VKH 80/15
15
25
29
32
35
2061
VKH 80/30
30
26
31
35
38
2062
VKH 80/45
45
27
33
36
39
* Valeur moyenne +/– 10% dans une plage de 50 à 200 Pa.
Débit d’air m3/h
N° Réf.
VKH 80 /..
45 m³/h
30 m³/h
15 m³/h
Différence de pression en Pa
ø 100 mm DN conduit
Type
Débit
d’air*
Lw en dB(A) à
m³/h
50 Pa
100 Pa
150 Pa
200 Pa
2063
VKH 100/15
15
25
29
32
35
2064
VKH 100/30
30
26
31
35
38
2065
VKH 100/45
45
27
33
36
39
2066
VKH 100/60
60
32
37
39
42
2067
VKH 100/75
75
32
37
40
42
2068
VKH 100/90
90
32
38
41
44
90 m³/h
Débit d’air m3/h
N° Réf.
VKH 100/..
75 m³/h
60 m³/h
45 m³/h
30 m³/h
15 m³/h
Débit
d’air*
Lw en dB(A) à
m³/h
50 Pa
100 Pa
150 Pa
200 Pa
2069
VKH 125/15
15
25
29
32
35
2070
VKH 125/30
30
26
31
35
38
2071
VKH 125/45
45
27
33
36
39
2072
VKH 125/60
60
32
37
39
42
2073
VKH 125/75
75
32
37
40
42
2074
VKH 125/90
90
32
38
41
44
2075
VKH 125/120
120
30
34
39
42
120 m³/h
Type
90 m³/h
Débit d’air m3/h
N° Réf.
VKH 125/..
75 m³/h
60 m³/h
45 m³/h
30 m³/h
15 m³/h
Débit
d’air*
Lw en dB(A) à
m³/h
50 Pa
100 Pa
150 Pa
200 Pa
2078
VKH 160/120
120
30
34
39
42
2079
VKH 160/150
150
33
37
41
45
2080
VKH 160/180
180
34
40
44
47
2081
VKH 160/210
210
34
40
42
44
2082
VKH 160/240
240
35
41
44
47
2083
VKH 160/270
270
37
43
45
49
2084
VKH 160/300
300
38
45
48
51
300 m³/h
Type
270 m³/h
Débit d’air m3/h
N° Réf.
VKH 160/..
240 m³/h
210 m³/h
180 m³/h
150 m³/h
120 m³/h
Type
Débit
d’air*
Lw en dB(A) à
m³/h
50 Pa
100 Pa
150 Pa
200 Pa
2085
VKH 200/210
210
34
40
42
44
2086
VKH 200/240
240
35
41
44
47
2087
VKH 200/270
270
37
43
45
49
2088
VKH 200/300
300
33
37
42
45
2089
VKH 200/350
350
35
40
44
47
2090
VKH 200/400
400
37
42
45
50
2091
VKH 200/450
450
38
44
46
51
2092
VKH 200/500
500
39
46
48
53
500 m³/h
450 m³/h
Débit d’air m3/h
N° Réf.
VKH 200/..
400 m³/h
350 m³/h
300 m³/h
270 m³/h
240 m³/h
210 m³/h
317
Conduits et accessoires
TS
RVB
RZ
YRA
D
C
øB
øB
øA
Tés
en tôle acier galvanisé.
N° Réf.
1479
5720
5805
Type
TS 100
TS 125
TS 160
Raccords rigides
en tôle acier galvanisé.
ø nominal mm
100
125
160
F
Adaptation
øD
■
Type
RVB 80
RVB 100
RVB 125
RVB 160
RVB 200
RVB 250
RVB 315
RVB 355
RVB 400
N° Réf.
5993
5994
5995
5987
5997
5998
5999
5991
5992
ø nominal mm
80
100
125
160
200
250
315
355
400
Réductions
en tôle acier galvanisé
ou plastique*
Type
RZ 100/80*
RZ 125/100*
RZ 160/125
RZ 160/150*
RZ 200/160
N° Réf.
ø nominal
mm
ø réduit
mm
5223
5222
5729
7684
5710
100
125
160
160
200
80
100
125
150
160
Helioflex ALF
Dérivation en Y
Pièce de transformation utile pour
la dérivation rationnelle d’un collecteur en deux branches DN 80, 100
ou 125 mm.
Type
N°Réf. ø A ø B C
D
mm mm mm mm
YRA 80/80/80
0050 79 79 140 104
YRA 125/80/80
0051 123 79 180 154
YRA 125/100/100 0052 123 99 180 154
SCH
i.L.
A
B
■ Adaptation F pour le montage
de volets et grilles carrés sur
des gaines rondes.
■ Utilisation: cette pièce permet
de monter les volets VK, RVK,
EVK et grilles RAG directement
sur des gaines circulaires ou sur
les ventilateurs série HQ.. et
HW...
■ Montage: les quatre perçages
d’angle correspondent aux points
de fixation des volets et grilles.
Le manchon femelle s’emboîte
sur la virole du ventilateur et
devra être fixé par des vis autoforeuses.
Construction en acier galvanisé.
■ Conduit flexible
Utilisation universelle dans les
domaines industriels, tertiaires et
domestiques. Peut servir pour la
ventilation, la climatisation,
l’extraction de hottes de cuisine
ou de sèches linges etc...
■ Description
■ Laminé d’aluminium sur double
couche de polyester contrecollés.
■ Spirale renfort en fil d’acier.
■ Aucun dégagement de fumées
nocives en cas d’incendie.
■ Plage de température de – 20 à
+ 120 °C.
■ Pression max.: 2500 Pa.
■ Vitesse d’air max.: 30 m/s.
■ Gamme
Type
N° Réf. Klappen
NG cm
Propriétés particulières
■ Faible encombrement du produit
conditionné.
■ Un carton de longueur 60 cm
contient 10 ml de conduit.
■ Facilité et rapidité de mise en
oeuvre.
■ Faible rayon de courbure.
■ Super flexibilité du produit, pouvant être courbé à volonté, pas
de fatigue du matériau, pas de
défaut d’étanchéité.
■ Non inflammable.
Dim. en mm
B ø D i. L.*
A
F 200
0804
20
240
55
210
F 250
0805
25
290
55
259
F 315
0807
30
340
55
324
Type
F 355
0808
35
390
55
364
ALF 80
5711
80
80
1,2
10 m
F 400
0809
40
440
55
409
ALF 100
5712
100
102
1,4
10 m
F 450
0810
45
490
55
460
ALF 125
5713
125
127
1,9
10 m
F 500
0811
50
540
55
510
ALF 160
5757
160
160
2,5
10 m
F 560/630 0257
63
685
55
570
ALF 200
5715
200
203
4,8
10 m
F 6301)
0813
63
685
55
640
ALF 250
5716
250
254
5,3
10 m
F 6302)
0826
63
685
55
630
ALF 315
5717
315
315
9,3
10 m
F 7101)
0824
71
785
55
717
ALF 355
5758
355
356
9,7
10 m
F 7103)
0825
71
785 55 710
1) Pour Type HQ
2) Pour Type HW
3) Pour Type AVD DK
* i.L. = cote intérieure
ALF 400
5759
400
406
11,2
10 m
318
N° Réf.
ø nominal mm ø intérieur mm Poids pour 10 ml
Unité
Colliers de serrage
Bande en métal avec tendeur à
vis. Livré par lot de 10 pièces.
Type
SCH 80/100
SCH 125/160
SCH 200
SCH 250
SCH 315/355
SCH 400
N° Réf.
5722
5723
5724
5725
5727
5728
ø nominal mm
80 – 115
115 – 165
165 – 215
215 – 265
265 – 375
375 – 425
AS
Type AS 100
N° Réf. 5224
Piquage plat
Raccord DN 100 avec embase
carrée pour le raccordement de
conduits circulaires sur une surface
plane (paroi de gaine, mur...).
Matière synthétique.

Clapets antiretour, grilles d`aération, pièces de forme

Transcription

Documents pareils

Fiche Produit FORBO Dalles podotactiles

77 000.00 €

outil jardin tronconneuse electrique mc culloch

Cantou - Comptoir du Feu

Dragunov SVD Sniper Bolt Action

DOIGTIERS 2 DOIGTS POLYETHYLENE

Goutte d`eau SACEX 213

Cantou - Comptoir du Feu

nouveau - Coiff`idis

www.beautystreet.fr 31
