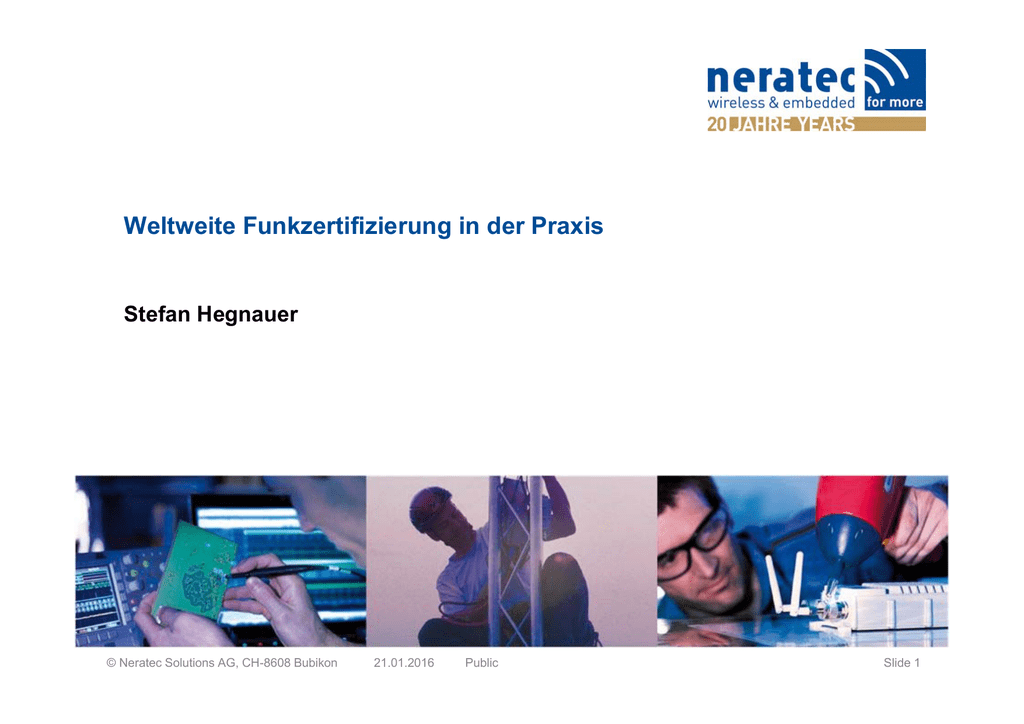

Weltweite Funkzertifizierung in der Praxis
Stefan Hegnauer
© Neratec Solutions AG, CH-8608 Bubikon
21.01.2016
Public
Slide 1
Agenda
• Kurzüberblick über verwendete Produkte
• Generelles Vorgehen bei Funkzulassungen
• Praxis: Zulassungsprozess in
–
–
–
–
–
Taiwan: LP0002
Hongkong: HKCA-1039
Indien: GSR-38
Europa: R+TTE
USA+CAN: FCC/IC
• Fragen (und Antworten)
21.01.2016
Public
Slide 2
Kurzüberblick Produkte:
DT50 Platform – The IEEE 802.11n for Industry
• Dual-Band IEEE 802.11n product portfolio
• For applications which require high throughout
• Optimized for RF Link Budget and link robustness
• Secondary lightning protection in antenna ports
• Robust construction, IP66 and -40…+70°C
• Rolling stock capable
• Product variants:
–
–
–
21.01.2016
DT50R – Modem
DT50R OD RAP - Outdoor Access point
DT50S – Access Point (Q1/2016)
Public
Slide 3
Kurzüberblick Produkte:
DT60 Platform – Low power module
• Robust highly integrated WLAN module,
with optimized power to performance ratio
• Allows OEMs to Wi-Fi enable devices used in an
array of machine-to-machine (M2M) applications
• Module size: 37mm x 60mm;
2 x antenna connectors (MMCX) and board-to-board
connector (Hirose DF40-series)
• Interfaces: USB 2.0, Ethernet, PCIe, UART, GPIOs
• Module can be used as a system-on-module WLAN
extensions for various embedded applications
21.01.2016
Public
Slide 4
Generelles Vorgehen für Funkzulassungen (1)
• Suchen & Finden der anwendbaren Normen, Gesetze, Erlasse …
– direkt auf der Website der zuständigen Behörde
– durch Anfrage bei Testhäusern
• … diese verstehen:
–
–
–
–
–
–
–
–
–
was ist reguliert
welche Voraussetzungen bestehen / weitere Normen
wie und womit wird gemessen
wie werden die Resultate bewertet
wer darf testen
wer darf eine Zulassung beantragen (Vollmachten)
welche Dokumente sind erforderlich – z.B. Benutzerhandbuch, Schema, …
Gültigkeit der Zulassung (z.B. beschränkte Anzahl Geräte, Dauer, …)
Kosten
21.01.2016
Public
Slide 5
• DUT konform machen
–
–
–
–
Frequenzen
Leistungen
Bandbreiten
…
• Testmodi einbauen und zugänglich machen
– z.B. für Radardetektion (DFS)
– kontinuierliche Aussendung (CW oder moduliert)
– …
• allenfalls Vorausmessungen durchführen
– bei kompletten Neukonstruktionen: immer!
– bei Einbausatz von vorzertifizierten Einheiten/Modulen: sinnvoll
– reines re-badging von zugelassenen Produkten: meistens nicht notwendig
21.01.2016
Public
Slide 6
• Messungen durchführen
– Messaufbau + Messungen durch Laborpersonal
– Erfahrung: Begleiten der Messungen durch einen eigenen Ingenieur vor Ort lohnt sich!
• Mess-Dokumentation prüfen + korrigieren lassen
–
–
–
–
–
korrektes DUT
richtige Normen
Messplots passen zum DUT
richtiger Kunde
…
• eigene Dokumentation erstellen
– Declaration of Conformity
– Markierungen/Label am Gerät
21.01.2016
Public
Slide 7
Zulassung Taiwan
(1)
für DT50, 2.4GHz + 5GHz-Bänder: LP0002
• Websuche: "Low-power Radio-frequency Devices Technical Regulations 0002"
ist die anwendbare Norm (LP0002), lehnt sich stark an die FCC-Norm an
• zwingend: Messungen und Abwicklung durch eines der
gelisteten Labors in Taiwan – siehe http://www.bsmi.gov.tw/
• vorbereitete DUT's und Dokumentation wurden an das ausgewählte Labor
übersendet
• keine Vor-Ort-Testbegleitung durch Neratec
 erster Durchlauf ist "failed" …
• … Analyse der Photos zeigt falschen Testaufbau; nach Korrektur "passed"
21.01.2016
Public
Slide 8
Zulassung Taiwan
(2)
für DT50, 2.4GHz + 5GHz-Bänder: LP0002
• Wichtig für Produktetikett: Symbol und Zertifizierungs-Nummer:
• Resultate: "pass", 37 Seiten Testbericht in Chinesisch, was das Kontrollieren
etwas erschwert
• Durchlaufzeit total: ~7 Monate
21.01.2016
Public
Slide 9
Zulassung Hongkong
für 2.4GHz + 5.8GHz-Bänder: HKCA-1039
• Websuche: "HKCA-1039" ist die anwendbare Norm, lehnt sich stark an die
FCC- und ETSI/EN-Normen an.
Mit nur 3 Inhaltsseiten erfrischend kurz!
• zwingend: lokales Testhaus
– existierende Testberichte nach FCC oder EN werden akzeptiert
– gefordert: Sicherheits-Report nach z.B. EN60950 oder UL60950
• Dokumentation wurde an das ausgewählte Labor übersendet
• keine Vor-Ort-Testbegleitung durch Neratec – rein papierbasiertes Verfahren!
• Zertifikat wird innert wenigen Wochen erteilt.
21.01.2016
Public
Slide 10
Zulassung Indien
(1)
für DT50, 5 Kanäle im 5GHz-Band: GSR-38
• notwendig: Zulassung nur durch unseren Kunden in Indien
• GSR-38 ist die anwendbare Norm und sehr kurz
21.01.2016
Public
Slide 11
Zulassung Indien
Messmethode + Resultate
(2)
• nach Rücksprache mit dem Testhaus wird die EN 302 502 V1.2.1 als MessNorm gewählt, weil:
– GSR-38 nichts zur Messmethode selber aussagt
– EN302502 in Europa für diesselbe Anwendung zum Zuge kommen würde
• die Prüflinge werden vorbereitet und ins Testhaus gebracht
• Messungen sind erfolgreich, es
resultiert ein Testbericht mit 52 Seiten …
21.01.2016
Public
Slide 12
Zulassung Indien
Typenzulassung vor Ort
(3)
• Vollmacht für unseren Kunden in Indien
– beschreibt das Produkt für die Typzulassung
– erlaubt die Typzulassung für genau dieses Gerät
– ist zeitlich begrenzt
• Formular für Typzulassung wird durch Neratec bereitgestellt
• Kunde reicht die Dokumentation ein …
• … und erhält einige Wochen später die Zulassung.
21.01.2016
Public
Slide 13
CE Konformität Europa
(1)
für DT50, 2.4GHz + 5GHz-Bänder: R+TTE
• R+TTE Direktive: harmonisierte Normen, in unserem Fall
– EN 300 328 für 2.4GHz
– EN 301 893 für 5GHz
– plus EMV und Safety
• Konformitätsbewertung nach Anhang III: der Hersteller muss mittels
Dokumenten (TCF) die Einhaltung aller relevanten Normen belegen
 i.d.R. nur durch Tests in akkreditiertem Testhaus möglich
• vorbereitete DUT's und Dokumentation wurde an das ausgewählte Labor
übersendet
• Vor-Ort-Testbegleitung durch Neratec erlaubt rasches Reagieren (wenn mal was
schief laufen sollte …)
21.01.2016
Public
Slide 14
CE Konformität Europa
(2)
für DT50, 2.4GHz + 5GHz-Bänder: R+TTE
• Testberichte durch Labor erstellt
• Überprüfen der Testberichte und Fehlerkorrektur durch Labor
• Erstellen der Konformitätserklärung
• ganze Dokumentation muss 10 Jahre aufbewahrt werden
 R+TTE-Direktive wird ab Juni 2016 durch RED abgelöst, 1 Jahr Übergangsfrist,
mit Anpassungen an harmonisierten Normen
21.01.2016
Public
Slide 15
Zulassung USA + CAN
(1)
für DT50+DT60, 2.4GHz + 5GHz-Bänder: FCC/IC
• Relevante Normen:
– FCC: 47 CFR Part 15
– IC: RSS - 247 Issue 1
– weitestgehend identische Anforderungen. IC erfordert zusätzlich
• Repräsentant in Kanada
• Messung der benutzten Bandbreiten
• Messung in akkreditiertem Labor zwingend
• eigentliche Zertifizierung durch FCC selber oder via TCB
(technical competent body)
• wir wählen den modularen Ansatz: es wird nur das WLAN-Modul funk-zertifiziert
– auf Geräte-Ebene wird nur noch ein Abstrahltest nach FCC part 15B durchgeführt
("non-intentional radiator")
21.01.2016
Public
Slide 16
Zulassung USA + CAN
(2)
• neue, weitgehende FCC-Anforderungen bezüglich Software-Sicherheit im
5GHz-Band (594280 D02 UNII Device Security):
– Ziel: Endbenutzer kann keine Änderung an abstrahlungsrelevanten Einstellungen
vornehmen (z.B. durch Konfiguration oder Einspielen geänderter Firmware)
– die Schutzmechanismen müssen gegenüber FCC offengelegt und durch sie bewilligt
werden
• Prüflinge und Dokumentation wurden dem Labor zugestellt
• Begleitung der Messungen durch Neratec vor Ort
• Messberichte wurden kontrolliert und Fehler durch das Labor korrigiert
21.01.2016
Public
Slide 17
Zulassung USA + CAN
(3)
• TCB lädt Daten auf den FCC-Server (ditto für IC).
Diese können dort durch jedermann eingesehen werden https://www.fcc.gov/general/fcc-id-search-page
• Neratec kann damit Produkte für USA/CAN ohne erneute Funkzertifizierung
herstellen:
"contains FCC: 2AEJD-103678-DT60M"
auf dem Produktlabel reicht.
 Zu Beachten: dieser Ansatz funktioniert bisher NUR für Nordamerika!
21.01.2016
Public
Slide 18
Zusammenfassung + Fragen
• Das Prinzip für die Zulassung von Funkgeräten ist überall ± gleich
• Länderspezifisch bestehen grosse Unterschiede im konkreten Fall
• CE + FCC werden als Grundlage für Messnormen in vielen Ländern akzeptiert
– Ausnahmen: China, Mexico, Brasilien, …
• 'weltweite Zulassung' = sehr grosser Aufwand!
FRAGEN ?
21.01.2016
Public
Slide 19
Your contact:
Stefan Hegnauer
Senior Systems Engineer
Direct:
+41 55 253 72
[email protected]
21.01.2016
Public
Slide 20
