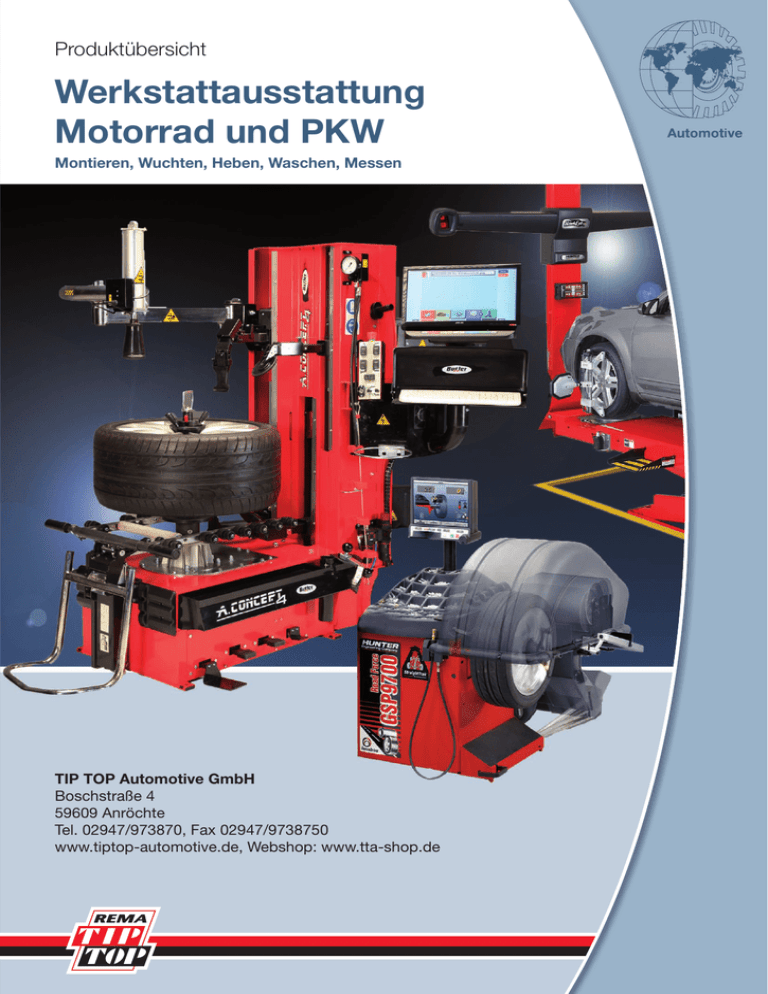

Werkstattausstattung Motorrad und PKW

Transcription

Produktübersicht
Werkstattausstattung
Motorrad und PKW
Montieren, Wuchten, Heben, Waschen, Messen
TIP TOP Automotive GmbH
Boschstraße 4
59609 Anröchte
Tel. 02947/973870, Fax 02947/9738750
www.tiptop-automotive.de, Webshop: www.tta-shop.de
ONE BRAND - ONE SOURCE - ONE SYSTEM
Werkstattausstattung
Montagetechnik 1
4- 9
Montagetechnik 2
10 - 16
Montagestraßen
17 - 18
Wuchttechnik
19 - 23
Wuchtdiagnosetechnik
24 - 25
Spannmittel
26 - 29
Radwaschanlagen
30 - 33
Wagenheber, Hebekissen
34 - 49
Zubehör, Reifenhandling
45 - 46
Hebebühnen
50 - 65
3
Montagetechnik 1
Montagegeräte für ATV, Scooter und Quad-Bereifung
PROMAXX Moto
• Speziell für Motorrad, Roller, Quad und ATV entwickelt
• Platz sparende Ausführung durch schwenkbare Montagesäule
• Einstellbarer Schwenkarm
• Andere Spannungsversionen auf Anfrage
• Günstiges Preis-Leistungs-Verhältnis
• IdeaI für die Montage von Motorradreifen
• Platzsparende Bauweise
• Kräftiger Wulstabdrücker
• Selbstzentrierende Aufspannung
Art.-Nr.
Bezeichnung
519 0150
Promaxx Moto
Technische Daten:
Spannbereich, aussen
Felgenbreite
Felgendurchmesser
Abdrückeröffnung
Abdrückkraft
Drehgeschwindigkeit
Elekroanschluss
Leistung
Betriebsdruck
Schallpegel
Abmessungen (LxBxH)
Gewicht
Lieferumfang:
• 1 Bedienunganleitung
• 1 Montagekopf Motorrad
• 1 Montiereisen
• 1 Wulstabdrücker
• 4 Spannklauen
519 2960
519 0150
Abbildung incl. Sonderausrüstung
5 - 23 Zoll
12 Zoll
1000 mm
370 mm
750 kg
7 U/min
400/50/3 V/Hz/Ph
0,4 kW/h
8 - 10 bar
< 70 dB
1180 x 1110 x 1950 mm
155 kg
Zubehör PROMAXX Moto
519 2946
519 2941
Art.-Nr.
Bezeichnung
519 2946
Montagekopf für Quad und Roller
519 2941
Kunststoffeinsatz für Montagekopf, links
5 Stück
519 2942
Kunststoffeinsatz für Montagekopf, rechts
10 Stück
519 2961
Montagehilfe für Raddurchmesser kleiner 8 Zoll
519 2960
Zentrierdorn für Abdrücker
519 2962
Schutz für Abdrückschaufel
4
519 2942
519 2961
Montagetechnik 1
Pkw-Reifenmontagegeräte
PROMAXX 8150
• Kosteneffiziente Profi-Tischmaschine
• Ideal für kleinere Reifendienste und
Werkstätten
• Geringer Platzbedarf durch kompakte
Bauweise
• Spannbereich von außen bis 20“
• Selbstzentrierende Spannvorrichtung
Art.-Nr.
519 0060
• Kraftvoller Abdrückarm,
sensibles Ansprechverhalten
• Reifen schonende Abdrückschaufel
• Justierbarer Schwenkarm
Bezeichnung
PROMAXX 8150
Technische Daten:
Spannbereich, innen
13 - 23 Zoll
10 - 20 Zoll
Felgenbreite
12 Zoll
Raddurchmesser
980 mm
Abdrückeröffnung
320 mm
Abdrückkraft
1500 kg
Drehgeschwindigkeit
7 U/min
Elektroanschluss
400/50/3 V/Hz/Ph
Leistung
0,55 kW
Arbeitsdruck
8 - 10 bar
Schallpegel
< 70 dB
Abmessungen (LxBxH)
870 x 950 x 1950 mm
Gewicht
196 kg
Lieferumfang:
• 1 x Wartungseinheit
• 1 x Handreifenfüller mit Manometer
• 1 x Montagepasteneimer-Halterung
• 1 x Kunststoffschutz für Montagekopf, Spannklauen und Abdrückschaufel
• 1 x Montiereisen
519 0060
PROMAXX 8200 / 8200-2 / FI
• Profi-Tischmaschine mit Top Ergonomie
• Ideal für Reifendienste und Werkstätten mit
hohem Raddurchsatz
• Pneumatisch nach hinten schwenkbare
Montagesäule
• Pneumatische Verriegelung des
Montagekopfs
• Geringer Platzbedarf durch kompakte
Bauweise
Art.-Nr.
519 0070
519 0080
519 0081
• Selbstzentrierende Spannvorrichtung
• Kraftvoller Abdrückarm,
sensibles Ansprechverhalten
• Zwei Drehgeschwindigkeiten (8200-2)
• FI-Versionen mit intregrierter Jeteinrichtung
• Montagehilfe PROTEC nachrüstbar
Bezeichnung
PROMAXX 8200
Technische Daten:
Spannbereich, innen
13 - 23 Zoll
10 - 20 Zoll
Felgenbreite
12 Zoll
Raddurchmesser
980 mm
Abdrückeröffnung
320 mm
Abdrückkraft
1500 kg
Drehgeschwindigkeit
8,5 bzw. 6-15 U/min
Elektroanschluss
400/50/3 V/Hz/Ph
Leistung
0,55 kW
Arbeitsdruck
8 - 10 bar
Schallpegel
< 70 dB
Abmessungen (LxBxH)
1600 x 1080 x 1760 mm
Gewicht
260 kg
Lieferumfang:
• 1 x Handreifenfüller mit Manometer
• 1 x Montiereisen
PROMAXX 8200-2
PROMAXX 8200-2 FI
519 0080
5
Montagetechnik 1
PROMAXX 8240 / 8240-2 / FI
• Profi-Tischmaschine für Reifenbetriebe mit höchsten Ansprüchen
• Ideal für Reifendienste und Werkstätten mit hohem Raddurchsatz
• Pneumatisch nach hinten schwenkbare Montagesäule
• Pneumatische Positionierung und Verriegelung des Montagekopfes
• Pedalgesteuerter Reifenfüller mit fest installiertem Manometer
• Kraftvoller Abdrückarm, sensibles Ansprechverhalten
• Serienmäßiger Hub-Begrenzer
• Zwei Drehgeschwindigkeiten
• FI-Version mit integrierter Jeteinrichtung
• Montagehilfe PROTEC nachrüstbar
• Zwei Drehgeschwindigkeiten (PROMAXX 8240-2)
Art.-Nr.
Bezeichnung
519 0090
PROMAXX 8240
Technische Daten:
Spannbereich, innen
13 - 26 Zoll
10 - 24 Zoll
Felgenbreite
14 Zoll
Raddurchmesser
1.040 mm
Abdrückeröffnung
410 mm
Abdrückkraft
1.500 kg
Drehgeschwindigkeit
8,5 bzw. 6-15 U/min
Elektroanschluss
400/50/3 V/Hz/Ph
Leistung
0,55 kW
Arbeitsdruck
8 - 10 bar
Schallpegel
< 70 dB
Abmessungen (LxBxH)
1.880 x 1.110 x 1960mm
Gewicht
260 - 400 kg
Lieferumfang:
• 1 x Pedalgesteuerte Reifenfülleinrichtung mit integriertem Manometer
• 1 x Montagehebel
519 0120
PROMAXX 8240-2
519 0140
PROMAXX 8240-2 FI
519 0120
Hubbegrenzer
6
Montagetechnik 1
PROMAXX 8240-2 LL Plus / FI
• Profi-Tischmaschine für Reifenbetriebe mit höchsten Ansprüchen
(PKW-Reifen—keine Motorradreifen)
• Hebelloser Montagekopf für einfaches Handling
• Pneumatisch nach hinten schwenkbare Montagesäule
• Pneumatische Positionierung und Verriegelung der Montageinheit
• Pedalgesteuerter Reifenfüller mit fest installiertem Manometer
• Kraftvoller Abdrückarm, sensibles Ansprechverhalten
• Serienmäßiger Hub-Begrenzer
• FI-Version mit integrierter Jeteinrichtung
• Mit optionalem Zubehör zertifiziert nach wdk
Art.-Nr.
Bezeichnung
519 0180
PROMAXX 8240-2 LL Plus
Technische Daten:
Spannbereich, innen
13 - 26 Zoll
10 - 24 Zoll
Felgenbreite
14 Zoll
Raddurchmesser
1.040 mm
Abdrückeröffnung
410 mm
Abdrückkraft
1.500 kg
Drehgeschwindigkeit
8,5 bzw. 6-15 U/min
Elektroanschluss
400/50/3 V/Hz/Ph
Leistung
0,55 kW
Arbeitsdruck
8 - 10 bar
Schallpegel
< 70 dB
Abmessungen (LxBxH)
1.880 x 1.110 x 1960mm
Gewicht
260 - 400 kg
Lieferumfang:
• 1 x Pedalgesteuerte Reifenfülleinrichtung
• 1 x Kunststoffschutz für Montagekopf, Spannklauen
• 2 x Mini-Montagehebel
• 1 x Wulstklemme
519 0170
519 0180
PROMAXX 8240-2 LL Plus FI
Hubbegrenzer
7
Montagetechnik 1
Zubehör für PROMAXX Montagegeräte
Zubehör für WdK-Zertifizierung
Für die Montage von Run-Flat und UHP-Reifen wird nach WdK spezielles Zubehör
benötigt. Mit diesem Zubehör wird die Montage dieser Reifenkombination wesentlich
erleichtert.
Montagehilfe Protec “2ten Mann“
Ersetzt den “2ten Mann“ und ist nachrüstbar für PROMAXX 8200 und 8240
• Teller zum Wulstlösen von unten
• Wulstniederhalter für schwierige Radmontagen
• Wulstrolle zur Führung der Wulst unter den Montagefinger
• Stempel zum Niederdrücken der Felge in die Spannklauen (Von-Außen-Spannung)
Hubbegrenzer
Nur notwendig für PROMAXX 8200 (bei 8240 Serie)
Um zu verhindern, dass die Reifen-Lauffläche “einkeilt”
WdK-Kit
Wichtige Ausrüstung für den Montagevorgang
Für 8200-2/8240-2
• 2 x Wulstniederhalter
• 3 x Felgenhornschutz
• 1 x wdk-Montiereisen
• 1 x CD-Montageanleitung
519 0201
Für 8240-2 LL
• 2 x Wulstklemme
• 3 x Felgenhornschutz
• 1 x CD-Montageanleitung
Art.-Nr.
Bezeichnung
519 0201
Montagehilfe Protec
519 2952
Hubbegrenzer für PROMAXX 8200
519 0511
WdK-Kit für PROMAXX 8200/8240
519 0512
WdK-Kit für PROMAXX 8240-2 LL
Hubbegrenzer
519 0511
519 0512
8
Montagetechnik 1
519 2940
519 2941
519 2957
519 2947
519 2942
519 2944
519 2953
519 2943
519 2946
519 2954
519 2965
Zubehör für PROMAXX Montagegeräte
Art.-Nr.
Bezeichnung
519 2940
ALU Schutzbacken
519 2941
Schutzeinsatz Montagekopf links
519 2942
Schuteinsatz Montagekopf rechts
519 2943
Schaufelschutz
519 2957
Schutz für Montiereisen
519 2944
Montagekopf für überstehende Radspeichen
519 2945
Schutzeinsatz für 519 2944
519 2946
Montagekopf für Roller/Quad-Bereifung
519 2947
Abdrückadapater Motorrad
519 2948
Satz Spannadapter +4 Zoll
519 2949
Satz Spannadapter ab 8 Zoll
519 2950
Satz Motorradadapter
519 2951
Rollensatz
519 2953
PVC-Montagekopf
519 2954
Schnellwechselsystem
519 2965
Wulsthalteklemme
519 2968
WdK-Montagehebel
9
Montagetechnik 2
Reifenmontagegerät für Pkw-Reifen
Butler Classic Plus 24
• Luftbetriebene Montagemaschine
• Eine pneumatisch betätigte Rolle erleichtert
die Montage durch Niederführen des
Wulstes in das Tiefbett
• Eine Wulstführungsrolle am Montagekopf
sorgt für zuverlässiges Gleiten des
Reifenwulstes unter den Montagefinger
Art.-Nr.
518 0231
518 0231
• Frei zugängliche Reifenunterseite für
optimales Arbeiten mit der Rolle
• Unterstützt auch De-/Montage-Vorgang von
Notlauf-Systemen durch PLUS-Einrichtung
• Mit optionalem Zubehör zertifiziert nach
wdk
Bezeichnung
Butler Classic Plus 24
Technische Daten:
Spannbereich, innen
12 - 24 Zoll
12 - 24 Zoll
Felgenbreite, max.
15 Zoll
Raddurchmesser, max.
1.200 mm
Abdrückeröffnung, max.
381 mm
Abdrückkraft
1.500 kg
Drehgeschwindigkeit
0-15 U/min
Elektroanschluss
Nicht notwendig
Betriebsdruck
8 - 10 bar
Schalldruck
< 70 dB
Abmessungen (LxBxH)
1.100 x 1.100 x 1.830 mm
Gewicht
206 kg
Lieferumfang:
1 x Wartungseinheit
1 x Ersatz-Montagekopf
1 x Fußpedal betätigte Reifen-Fülleinrichtung
1 x Montagepasteneimer-Halterung
1 x Montagehebel
4 x Gummierte Spannklauen für die „Von-Außen-Spannung“
1 x Wulstführungsrolle
Butler Airdraulic 24
• Ideal für die Montage/Demontage von
schwierigsten Rad-Reifen Kombinationen
(z.B. Run-Flat-Reifen)
• Innenspannung mit Gummiklötzen
(Außenspannung für Sonderfelgen)
• Spannbereich mittels Zubehör erweiterbar
• Abdrücken mittels Kunststoffrollen
• Montagekopf aus Spezial-Kunststoff
• Beweglicher Montagearm für mehr
Montagefreiheit bei Extrem-Breitreifen
Art.-Nr.
518 0200
518 0200
10
• Ergonomisch und Bediener freundlich
• Luftmotor für gleitendes Drehmoment
(optimale Kraftnutzung)
• Offizielle Freigabe seitens Bridgestone für
BSR-Montage
• Empfohlen von Reifen-/Felgen- und KFZHerstellern
• Mit optionalem Zubehör zertifiziert nach
wdk
Bezeichnung
Butler Airdraulic 24
Technische Daten:
Spannbereich, innen
12 - 24 Zoll
12 - 24 Zoll
Felgenbreite, max.
15 Zoll
1.143 mm
490 mm
Abdrückkraft
2.000 kg
Drehgeschwindigkeit
0-15 U/min
Elektroanschluss
Nicht notwendig
Betriebsdruck
8 - 10 bar
Schalldruck
< 70 dB
Abmessungen (LxBxH)
1.100 x 1.100 x 1.830 mm
Gewicht
200 kg
Lieferumfang:
1 x Wartungseinheit
1 x Montagehebel
Montagetechnik 2
Butler AirCombi 24
• Ideal für die Montage/Demontage von schwierigsten Rad-Reifen-Kombinationen
• Innenspannung mit Gummiklötzen (Außenspannung für Sonderfelgen)
• Spannbereich mittels Zubehör erweiterbar
• Abdrücken mittels Kunststoffrollen
• Montagekopf aus Spezial-Kunststoff
• Beweglicher Montagearm für mehr Montagefreiheit bei Extrem-Breitreifen
• Ergonomisch und Bedienerfreundlich
• Luftmotor für gleitendes Drehmoment (optimale Kraftnutzung)
• Mit seitlichem Abdrücker für optionale Motorrad-Montage
• Offizielle Freigabe seitens Bridgestone für BSR-Montage
• Empfohlen von Reifen-/Felgen- und KFZ-Herstellern
Art.-Nr.
Bezeichnung
518 1530
Butler Aircombi 24
Technische Daten:
Spannbereich, innen
12 - 24 Zoll
12 - 24 Zoll
Felgenbreite, max.
15 Zoll
1.1430 mm
490 mm
Abdrückkraft
2.000 kg
Drehgeschwindigkeit
0-15 U/min
Elektroanschluss
Nicht notwendig
Betriebsdruck
8 - 10 bar
Schalldruck
< 70 dB
Abmessungen (LxBxH)
1.100 x 1.100 x 1.830 mm
Gewicht
240 kg
Lieferumfang:
1 x Wartungseinheit
1 x Montagehebel
518 1530
SIE WÜNSCHEN:
• Einen 24-stündigen Bestellservice
• Jederzeit aktuelle Preisinformationen
• Informationen zu aktuellen Werbeangeboten
• Viele weitere technische Informationen
DANN BESUCHEN SIE UNS
UNTER:
• www.tta-shop.de
• www.tiptop-automotive.de
(für technische Informationen)
11
Montagetechnik 2
518 0035
518 0327
783 4475
518 0964
518 0640
519 7510
518 0437
518 0541
518 0120
518 1040
Zubehör für Butler Montagegeräte
Art.-Nr.
Bezeichnung
518 0042
24“-Kit Classic Plus
Bestehend aus 4 Spanner-Verlängerungen
518 0035
24“-Kit Airdrauli/Aircombi
Bestehend aus 4 Spanner-Verlängerungen, 2 Schiebestücke und 1 Abstandsring
518 0327
Schnellwechselarm incl. Halter
783 4475
Wulstführungsrolle
518 0964
Motorrad-Zubehör-Paket
518 0310
Motorrad-Montagekopf
518 0994
Kunststoffeinsatz für Motorradklauen
519 7500
Quad-Spannklauen
519 7510
Montagewerkzeug 5“-10“ (Montagefinger)
589 4223
Ersatz-Montagefinger für 519 7510 (2 Stück)
518 1020
Rimsled (Schutzeinlagen für Montagekopf)
518 0437
Spannklauen-Satz (4 Stück)
518 0949
Spannklaue einzeln
518 0120
Schaufelschutz
783 0163
Ersatz-Montagekopf
589 5065
Spezial-Wartungsöl
518 0640
Radheber Lift-One
Zum Aufheben schwerer Räder auf das Montagegerät
518 0541
Pneumatischer Wulstniederhalter Plus 94
Für Classic Plus, Aidraulic, Aircombi
518 1040
BSR-Kit mit Verschraubung
518 1100
Luftdruckverstärker
12
518 1020
783 0163
518 1100
Montagetechnik 2
WdK-Zubehör für Butler Montagegeräte
Butler Montage-Kit UHP (518 0060)
Das Montage-Kit UHP ist Bestandteil der WdK-Zertifizierung
Bestehend aus:
• Kraftmultiplikator (518 0028)
• Spezial-Montiereisen (518 0341)
• Wulstboy 28 Zoll (518 0270)
• Montagehilfe-Gurt (518 0300)
• Felgenhornschutz (518 0396)
• RF-Montagehilfe (519 8830)
Butler Hubbegrenzer (518 0080)
Der Hubbegrenzer ist Bestandteil der WdK-Zertifizierung für
Maschinen mit Schaufelabdrücker (Classic Plus und Aircombi)
Art.-Nr.
Bezeichnung
518 0060
Butler Montage-Kit UHP
518 0080
Butler Hubbegrenzer
518 0028
Kraftmultiplikator
518 0341
Spezial-Montiereisen
Incl. Schutz für Montiereisen
518 0270
Wulstboy 28 Zoll
518 0300
Montagehilfe Gurt,
ideal auch zum Matchen geeignet
518 0396
Felgenhornschutz (bei Stahlfelgen)
519 8830
RF-Montagehilfe (Folie) Satz
50 Stück
518 0932
Justierbarer Aufnahmeteller (BMW)
518 0080
518 0028
518 0260
518 0270
518 0300
518 0396
519 8830
518 0932
518 0406
Zubehör für Montagegeräte allgemein
Art.-Nr.
Bezeichnung
518 0406
Zubehör-Ablagekasten
518 0413
Standrohr für Ablagekasten
518 0420
Bodenhalter für Standrohr
518 0451
Rollensatz für Abdrücker
518 0341
Spezial-Montagehebel
Incl. Schutz für Montiereisen
519 8041
Schutz für Montiereisen
518 0260
Wulstboy 22 Zoll
518 0270
Wulstboy 28 Zoll
518 0169
Wulstniederhalter
519 2965
Wulsthalteklemme
518 0341
519 0169
519 2965
518 0451
13
Montagetechnik 2
Butler Kendo
• Vollautomatisches Reifenmontiergerät ohne Montagehebel
• Speziell geformter Montagekopf arbeitet direkt am Felgenhorn
mit minimalen Stress für den Reifenwulst
• Einfach und schnelles Abdrücken erfolgt mittels Kunststoff-Rollen
während sich das Rad dreht
• Elektromotor mit Inverter für stufenlose Regelung der Geschwindigkeit
• Patentierte Zentralaufspannung
• Ergonomische Bedienungseinheit
Art.-Nr.
Bezeichnung
518 1660
Butler Kendo
Technische Daten:
Arbeitsbereich
10 (14) - 26 (30) Zoll
Radgewicht max.
80 kg
Felgenbreite, max.
15 Zoll
1.140 mm
Abdrückkraft, je Rolle
1.200 kg
Drehgeschwindigkeit
0-15 U/min
Drehmoment
120 Nm
Elektroanschluss
240/50/1 V/Hz/Ph
Betriebsdruck
8 - 10 bar
Abmessungen (LxBxH)
1.470 x 1.090 x 1.735 mm
Gewicht
330 kg
Lieferumfang:
• 1 x Montagefinger, oben
• 2 x Abdrückrollen
• 1 x Bedieneinheit
• 1 x Wulstboy mit Traktion 28“
• 1 x Minihebel
• 1 x Schutz für Zentralaufspannung
518 1660
518 0396
518 0270
Zubehör für Butler Kendo
519 8830
518 0490
518 0530
518 0480
518 0580
518 1680
14
Notwendig für WdK-Zertifizierung:
Art.-Nr.
Bezeichnung
518 0270
Wulstboy 28 Zoll
519 8830
Montagehilfe (Folien)
50 Stück
518 0396
Weiteres Zubehör:
Art.-Nr.
Bezeichnung
518 0490
Schnellspann-Aufnahme
518 0660
Schutz für Konus (Ersatz)
518 1700
Pneumatischer Wulstniederhalter
519 8820
Traktionsstange (für 518 1700)
518 0530
Montagehilfe (Gurt),
518 0480
Gummischutz für Reverse-Felgen
518 0580
UNI-Adapter für geschlossene Felgen
518 1680
Wheellift für Kendo
Montagetechnik 2
Butler Aikido 34
• Montage ohne Montiereisen - Montageprofi für alle High-Performance Anwendungen
• Patentierte Zentralaufspannung, patentierter Montagefinger
• Intelligenter Elektromotor - Schont Reifenwulst beim Überwinden des Traktionspunktes
• Vollautomatische Demontage des unteren Wulstes
• Innovatives Bedienpult
• Abdrücken des Reifens erfolgt über zwei elektronisch gesteuerte Abdrückrollen
• Über Laserstrahlanzeige erfolgt Positionierung der Rollen
• Sensor steuert automatisch Abdrückvorgang über „Auto-Touch“-Funktion
• Mit Zubehör zertifiziert nach wdk
• Offizielle Freigabe seitens Bridgestone für BSR-Montage
Art.-Nr.
Bezeichnung
518 1610
Butler Aikido
Technische Daten:
Arbeitsbereich
10 (14) - 30 (34) Zoll
Radgewicht max.
80 kg
Felgenbreite, max.
15 Zoll
1.370 mm
1.200 kg
Drehgeschwindigkeit
0-15 U/min
Drehmoment
120 Nm
Elektroanschluss
240/50/1 V/Hz/Ph
Betriebsdruck
8 - 10 bar
Abmessungen (LxBxH)
1.785 x 998 x 1.840 mm
Gewicht
370 kg
Lieferumfang:
• 1 x Montagefinger, oben
• 1 x Montagefinger, unten
• 2 x Abdrückrollen
• 1 x Bedieneinheit
• 1 x Wulstboy mit Traktion 28“
• 1 x Minihebel
• 1 x Schutz für Zentralaufspannung
518 1620
518 1610
Butler Aikido FI
518 0396
Zubehör für Butler Aikido
Art.-Nr.
Bezeichnung
518 0270
Wulstboy 28 Zoll
519 8830
50 Stück
518 0396
518 0270
519 8830
Weiteres Zubehör:
Art.-Nr.
Bezeichnung
518 0490
Schnellspann-Aufnahme
518 0660
518 1700
519 8820
518 0530
518 0480
518 0580
518 1650
Wheellift für Aikido
518 0490
518 0530
518 0580
518 1650
15
Montagetechnik 2
Butler Concert 4
• Vollautomatische computergesteuerte Montagemaschine für PKW Räder
• Montage ohne Montiereisen - Montageprofi für alle High-Performance Anwendungen
• Automatisch Auswahl des Montage-Programms: - SOFT - STANDARD - RunFlat/UHP
• Sehr schnelle Montagemaschine, ein kompletter Reifenwechsel dauert zwischen 55 und 75 Sek.
• Patentierte Zentralaufspannung, patentierter Montagefinger
• Intelligenter Elektromotor - Schont Reifenwulst beim Überwinden des Traktionspunktes
• Vollautomatische Demontage des unteren Wulstes
• Innovatives Bedienpult
• Abdrücken des Reifens erfolgt über zwei elektronisch gesteuerte Abdrückrollen
• Über Laserstrahlanzeige erfolgt Positionierung der Rollen
• Sensor steuert automatisch Abdrückvorgang über „Auto-Touch“-Funktion
• Datenbank für bis zu 100.000 verschiedene Radtypen
Art.-Nr.
Bezeichnung
518 1180
Butler Concert 4
Technische Daten:
Arbeitsbereich
10 (14) - 30 (34) Zoll
Radgewicht max.
80 kg
Felgenbreite, max.
15 Zoll
1.370 mm
1.200 kg
Drehgeschwindigkeit
0-16 U/min
Drehmoment
140 Nm
Elektroanschluss
240/50/1 V/Hz/Ph
Betriebsdruck
8 - 10 bar
Abmessungen (LxBxH)
1.785 x 1.600 x 1.840mm
Gewicht
510 kg
Lieferumfang:
• Steuereinheit mit PC, Tastatur und Bildschirm
• Oberer und unterer Montagefinger
• 2 Abdrückrollen
• Schnellspannvorrichtung
• Schutz für Zentralaufspannung
• Reifenfüllung Pedalgesteuert
• Ergonomische Bedieneinheit
• 28“ Wulstboy mit Traktion
518 1190
Butler Concert 4 FI
518 1180
518 0396
Zubehör für Concert 4
518 0270
519 8830
Art.-Nr.
Bezeichnung
518 0270
Wulstboy 28 Zoll
519 8830
50 Stück
518 0396
Weiteres Zubehör:
518 0490
518 0580
518 1200
16
Art.-Nr.
Bezeichnung
518 0660
518 1700
519 8820
518 0530
518 0480
518 0580
518 1200
Wheellift für Concert 4
Montagestraßen
Montagestraßen-Elemente
Montagestraßen-Elemente
Nutzen Sie die Vorteile der Rema Tip Top Montagestraßen!
• Kraftsparend und ergonomisch
• Erhebliches Plus an Sicherheit
• Zeitersparnis bis zu 30%
Art.-Nr.
Bezeichnung
518 9840
Halbautomatischer Radheber BB 700
Pneumatischer Radlift für müheloses Anheben schwerer Räder
Ideal in Kombination mit dem Reifenabdrücktisch BBRT 700
Technische Daten:
• Hubkraft: 65 kg
• Hubhöhe: 700 mm
• Betriebsdruck: 10 bar
• Abmessungen: 1.100 x 430 x 530 mm (LxBxH)
518 9841
Hubplatte für 2. Rad für Radheber BB 700
518 9860
Reifenabdrücktisch BBRT 700
Horizontaler Reifenabdrücker für Pkw– und Transporter-Reifen
Perfektes Handling
Präzises Abdrücken
Drehteller für schnelles Abdrücken
Zwei Höheneinstellungen
Technische Daten:
• Arbeitshöhe: 700 mm
• Abmessungen: 1.300 x 780 x 1.350 mm (LxBxH)
518 9861
Magischer Arm
Für berührungsloses Positionieren des Abdrückers
518 9862
Drehteller
Für schnelles Wenden des Rades
518 9863
Werkzeugregal
Abmessungen: 180 x 200 x 540 mm (LxBxH)
518 9821
Vario-Hubtisch
Speziell zum Ausheben aus Butler Spannarm-Maschinen
Hebt das Rad aus der Aufspannung
Technische Daten:
• Hubhöhe: 700 mm
• Abmessungen: 700 x 1.600 x 700 mm (LxBxH)
518 9971
Rollentisch, 1.500 mm
518 9872
Verlängerungstisch, abgewinkelt
Verlängert um ca. 500 mm
518 9871
Verlängerungstisch, gerade
Verlängert um ca. 600 mm
589 5038
Befüllcomputer PCI 1000, 4 bar
Betriebsdruck max. 10 bar
518 2580
Standrohrhalter für PCI 1000, justierbar
518 4718
Jet-System JA 1000, 13-19 Zoll
Elektroanschluss 230V
518 9860
519 9863
518 9861
518 9862
518 9821
518 2580
518 9971
518 9841
518 9840
518 9871
518 4718
518 9872
17
Montagestraßen
Art.-Nr.
Bezeichnung
518 9920
Befülltisch mit Sicherheitsportal, 1.200 mm
Inkl. Federhalterung mit Füllmesser
Die Verbindung zwischen Montier- und Wuchtgerät
589 5038
589 5013
518 9890
Zentrierungsheber WCL 700
Spezieller Heber für „gewichtsloses“ Spannen von Rädern
auf die Welle der Wuchtmaschine
Technische Daten:
• Hubkraft: 65 kg
• Elektroanschluss: 230V
• Abmessungen: 680 x 1.350 x 335 mm (LxBxH)
518 9870
Sicherheitsbefüllstation IT 700
Sicheres Befüllen von Reifen in Übereinstimmung mit UVV und
europäsicher Gesetzgebung
Lieferumfang:
1 x Rollentisch 900 mm
1 x Befüllcomputer PCI 1000 bzw. CI 5000, 7 Bar
1 x Federhalter für Druckschlauch
Technische Daten:
• Arbeitshöhe: 700 mm
• Abmessungen: 890 x 1.020 x 1.670 mm (LxBxH)
518 9873
Omega-Jet-System 13-19 Zoll
Sicheres und komfortabler Schnellbefüllsystem für Reifen,
deren Wulst sich nicht am Hump anlegt
Lieferumfang:
1 x Behälter
1 x Kabelsatz
1 x Jet Ring
1 x Hebezylinder
518 9920
518 9890
518 9873
518 9870
18
Wuchttechnik
Motorrad-Wuchttechnik
Reifen-Wuchtgerät MOTO
• Professionelles, preisgünstiges Reifenwuchtgerät
• Problemloses, exaktes statisches Auswuchten von Motorrad-Rädern (auch für Roller geeignet)
• Die praktische Schublade des Platz sparenden Wuchtgeräts verstaut Kleinteile, Werkzeuge, Adapter etc.
518 8890
518 8810
518 8820
518 8850
518 8940
518 8870
Art.-Nr.
Bezeichnung
518 8810
Reifen-Wuchtgerät MOTO
Technische Daten:
Spannbereich
12-30 mm
Radbreite, max.
280 mm
Lieferumfang:
• Wuchtbock, mit Schublade
• 1 x Welle, Ø 12 mm, inkl. Spannkonen
518 8830
518 8840
Optionales Zubehör:
518 8890
Konuswelle, Ø 10 mm, inkl. Spannkonen
518 8940
Konuswelle, Ø 14 mm, inkl. Schnellspann-Stufenkonen
518 8850
Zentrierwelle, Ø 14 mm
518 8860
Zentrierwelle, Ø 20 mm
518 8820
Adapter für BMW 3-4 Loch, benötigt 14 mm Welle
518 8870
Adapter für BMW 5 Loch, benötigt 14 mm Welle
518 8830
Adapter für Ducati, benötigt 20 mm Welle
518 8840
Adapter für Honda VFR, benötigt 20 mm Welle
19
Wuchttechnik
Motorrad-Wuchtmaschinen
Probalance Moto 7010
• Handbetriebene Wuchtmaschine mit Radbremse
• Rad wird auf stehende Achse montiert und läuft auf eigenen Lagern
• Fahrzustand wird simuliert, Ungenauigkeiten werden völlig eliminiert
• Kein Umschlagfehler
• Flansch ist universell für alle Räder mit Lagern einsetzbar
• Mittels Adapter auch für Einarmschwingenräder geeignet
Art.-Nr.
518 7250
518 7250
518 6920
518 6930
Bezeichnung
Probalance 7010
Technische Daten:
Wellen-Durchmesser
15 mm
Spannbereich
15-30 mm
Felgenbreite
1,5-20 Zoll
Felgen-Durchmesser
10-30 Zoll
Radbreite max.
510 mm
Rad-Durchmesser max.
1.067 mm
Radgewicht max.
60 kg
Messzeit
6-8 s
Drehgeschwindigkeit
> 80 U/min
Elektroanschluss
115-230V/50-60Hz/1 PH
Abmessungen (BxTxH)
828 x 670 x 1.009 mm
Gewicht ca.
100 kg
Lieferumfang:
• 1 x Radachse, Ø 15 mm, inkl. Distanzhülsen und Spannmutter
• 1 x Zentrierhülsenset für Achsdurchmesser 15 mm
• 1 x Felgenbreitenmesslehre
• 1 x Trafo 230/12 V
• 1 x Anschlusskabel für externen 12/24 V Stromanschluss
• 1 x Bedienungsanleitung
Flansch für Einwarmschwingen
Motorradwelle 12 mm mit Konen und Hülsen
Probalance Moto 7020
• Elektrobetriebene Wuchtmaschine mit Radbremse
• Rad wird auf stehende Achse montiert und läuft auf eigenen Lagern
• Fahrzustand wird simuliert, Ungenauigkeiten werden völlig eliminiert
• Kein Umschlagfehler!
• Flansch ist universell für alle Räder mit Lagern einsetzbar
• Automatische Datenerfassung von Abstand und Durchmesser beschleunigt den Wuchtvorgang
• Mittels Adapter auch für Einarmschwingenräder geeignet
Art.-Nr.
518 7260
518 7260
518 6920
518 6930
20
Bezeichnung
Probalance 7020
Technische Daten:
Wellen-Durchmesser
15 mm
Spannbereich
15-30 mm
Felgenbreite
1,5-20 Zoll
Felgen-Durchmesser
10-30 Zoll
Radbreite max.
510 mm
1.067 mm
Radgewicht max.
60 kg
Messzeit
6-8 s
Drehgeschwindigkeit
> 80 U/min
Elektroanschluss
115-230V/50-60Hz/1 PH
Abmessungen (BxTxH)
828 x 670 x 1.009 mm
Gewicht ca.
100 kg
Lieferumfang:
• 1 x Radachse, Ø 15 mm, inkl. Distanzhülsen und Spannmutter
• 1 x Zentrierhülsenset für Achsdurchmesser 15 mm
• 1 x Trafo 230/12 V
• 1 x Anschlusskabel für externen 12/24 V Stromanschluss
Flansch für Einwarmschwingen
Motorradwelle 12 mm mit Konen und Hülsen
Wuchttechnik
Radwuchtmaschinen für Pkw
Probalance 7310
• Kompakte Radwuchtmaschine mit Digitalanzeige für PKW-Räder
• Mittels optionalem Zubehör auch für LLKW- und Motorrad-Räder geeignet
• Optimierungs- sowie SPLIT-Programm zur Hinterspeichen-Platzierung
• Messdrehzahl kleiner 100 U/min, daher keine Radschutzhaube erforderlich,
jedoch optional erhältlich
Art.-Nr.
Bezeichnung
518 8550
Probalance 7310
Technische Daten:
Wellen-Durchmesser
40 mm
Felgenbreite
1,5-20 Zoll
Felgen-Durchmesser
10-30 mm
Radbreite max.
510 mm
870 mm
Radgewicht max.
75 kg
Messzeit
6-8 s
Drehgeschwindigkeit
< 100 U/min
Elektroanschluss
115-230V/50-60Hz/1 Ph
Abmessungen (BxT)
938 x 1.222 mm
(incl. Radschutzdeckel)
Gewicht ca.
85 kg
Lieferumfang:
• 1 x Schnellspannmutter mit Spannhaube
• 3 x Konen, 43 - 110 mm
Radschutzhaube Typ B
518 7171
518 8550
Probalance 7320
• Kompakte Radwuchtmaschine mit Digitalanzeige für PKW-Räder
• Optimierungs- sowie SPLIT-Programm zur Hinterspeichenplatzierung
• Messdrehzahl kleiner 100 U/min, daher keine Radschutzhaube erforderlich,
jedoch optional erhältlich
• Automatische Raddateneingabe mittels Messarm für Abstand und Durchmesser
• Automatische Anwahl des ALU-M-Programms beim Einlesen beschleunigt den Arbeitsablauf
• Bremspedal für Gewichte-Positionierung
Art.-Nr.
Bezeichnung
518 8601
Probalance 7020
Technische Daten:
Wellen-Durchmesser
40 mm
Felgenbreite
1,5-20 Zoll
Felgen-Durchmesser
10-30 mm
Radbreite max.
510 mm
870 mm
Radgewicht max.
75 kg
Messzeit, ca.
6s
Drehgeschwindigkeit
< 100 U/min
Elektroanschluss
115-230V/50-60Hz/1 Ph
Abmessungen (BxT)
938 x 1.222 mm
Gewicht ca.
90 kg
Lieferumfang:
• 3 x Konen, 43 - 110 mm
Radschutzhaube Typ B
518 7171
518 8601
21
Wuchttechnik
Probalance 7415 / 7415 PSL
• Profi-Radwuchtmaschine mit Digitalanzeige für PKW-Räder
• Sehr geringe „floor-to-floor“-Zeit durch Top Ergonomie und extrem schnelle Prozesse
• Automatische Raddateneingabe für Abstand und Durchmesser mittels Messarm
• Automatische Anwahl des ALU-M-Programms beim Einlesen beschleunigt den
Arbeitsablauf
• SPLIT-Programm ermöglicht Hinterspeichenplatzierung ohne Eingabe der
Speichenanzahl
• Durch Platz sparende Radschutzhaube kann Maschine auch direkt an der Wand
aufgestellt werden
• Manueller Flansch mit Schnellspannmutter
• Pedalbremse
• PSL mit: P = pneumatische Aufspannung
S = Sonar für automatische Breiteneinlesung
L = für Laserunterstützte Gewichtpositionierung
Art.-Nr.
Bezeichnung
518 8610
Probalance 7415
Technische Daten:
Wellen-Durchmesser
40 mm
Felgenbreite
1,5-20 Zoll
Felgen-Durchmesser
10-30 Zoll
Radbreite max.
510 mm
1.067 mm
Radgewicht max.
75 kg
Messzeit, ca.
6s
Drehgeschwindigkeit
< 100 U/min
Elektroanschluss
115-230V/50-60Hz/1 Ph
Betriebsdruck (nur PSL)
8-10 bar
Abmessungen (BxT)
1.522 x 1.230 mm
Gewicht ca.
130 kg
Lieferumfang:
• 3 x Konen, 43 - 110 mm
• 1 x Radschutzhaube
518 8630
Probalance 7415 PSL
518 8630
518 9155
518 9155
Zero-Weight-Lift, Anschluß an Radschutzhaube
Gewichtezange
Zum Anbringen, Entfernen und Verschieben von Ausgleichgewichten an Felgen.
Zum Weiten und Zusammendrücken von Haltefedern.
518 7801
848 3014
750 2903
22
Art.-Nr.
Bezeichnung
518 7801
Gewichtezange, schwarzer Griffüberzug
750 2903
Auswuchtgewichtzange
848 3014
Auswuchtgewichtzange
Wuchttechnik
Probalance 7425 / 7425 PSL
• Profi-Radwuchtmaschine mit 17“-Flachbildschirm für PKW– Räder
• Sehr geringe „floor-to-floor“-Zeit durch Top Ergonomie und extrem schnelle Prozesse
• Automatische Raddateneingabe für Abstand und Durchmesser mittels Messarm
• Automatische Anwahl des ALU-M-Programms beim Einlesen beschleunigt den
Arbeitsablauf
• SPLIT-Programm ermöglicht Hinterspeichenplatzierung ohne Eingabe der
Speichenanzahl
• Durch Platz sparende Radschutzhaube kann Maschine auch direkt an der Wand
aufgestellt werden
• Manueller Flansch mit Schnellspannmutter
• Pedalbremse
• PSL mit: P = pneumatische Aufspannung
S = Sonar für automatische Breiteneinlesung
L = für Laserunterstützte Gewichtpositionierung
Art.-Nr.
Bezeichnung
518 8640
Probalance 7425
Technische Daten:
Wellen-Durchmesser
40 mm
Felgenbreite
1,5-20 Zoll
Felgen-Durchmesser
10-30 Zoll
Radbreite max.
510 mm
1.067 mm
Radgewicht max.
75 kg
Messzeit, ca.
6s
Drehgeschwindigkeit
< 100 U/min
Elektroanschluss
115-230V/60-50Hz/1 Ph
Betriebsdruck (nur PSL)
8-10 bar
Abmessungen (BxT)
1.522 x 1.230 mm
Gewicht ca.
140 kg
Lieferumfang:
• 3 x Konen, 43 - 110 mm
518 8660
518 8660
Probalance 7425 PSL
518 9155
Zero-Weight-Lift, Anschluß an Radschutzhaube
518 9155
Sonar zur automatischen Übernahme der Radbreite lieferbar
EXive Klebegewichte-Entferner
• Zum Entfernen von Klebegewichte-Rückständen an der Felge
• Zum Vorreinigen für neu anzubringende Gewichte
• Rückstände können entfernt werden ohne dabei hochwertige Felgen zu beschädigen
Art.-Nr.
Bezeichnung
Inhalt
593 3990
EXive Klebegewichte-Entferner
500 ml
565 4468
Zubehör
Klebegewichte-Entferner
hochwertiger, langlebiger Kunststoff
VpE
1
565 4468
593 3990
23
Hunter GSP 9224 / 9223 AutoClamp
• Profi-Radwuchtmaschine mit Flachbildschirm für PKW-Räder
• Automatische Raddateneingabe für alle Daten mittels Messarme
• SmartWeight-Technologie
• ServoDrive mit ServoPush dreht das Rad auf Knopfdruck in die Ausgleichsposition
• Zentrierungskontrolle – stellt sicher, dass das Rad zentrisch und sicher gespannt ist
• BDC Klebegewichts Platzierungs- Laser
• Klebegewichte-Platzierung mit Messarm
• Automatische Gewichtpositionserkennung
• Split Spoke Modus für Hinterspeichenplatzierung
• Servo Stop und Servo Push Drive Control für automatisches Eindrehen
• Schnellspannmutter bzw. Spannhülse (9223) und Quick Tread Aufspannhilfe
• Spindle-Lok und Bremse
• Pneumatische Schnellspannung (9223)
Art.-Nr.
Bezeichnung
589 2659
Hunter GSP 9224
Technische Daten:
Wellen-Durchmesser
40 mm
Felgenbreite
1,5-20 Zoll
Felgen-Durchmesser
10-28 Zoll
Radbreite max.
508 mm
965 mm
Radgewicht max.
68 kg
Drehgeschwindigkeit
150 U/min
Elektroanschluss
230V/50Hz/1Ph 20A
Betriebsdruck (9223)
7-11 bar
Abmessungen (BxT)
1.441 x 1.397 mm
Gewicht ca.
215 kg
Lieferumfang:
• 1 x Schnellspannmutter (Spannhülse 9223) mit Spannhaube
• 1 x Druckring
• 1 x Klebegewichtentferner
• 1 x Gewichtezange
• 1 x Kalibrierstück
589 2660
Hunter GSP 9223 AutoClamp
589 2659
589 2666
Zubehör für Hunter GSP 9224 / 9223 AutoClamp
589 2668
Drucker Hunter
24
Art.-Nr.
Bezeichnung
589 2668
Präzisionskonen-Satz mit Lehre
bestehend aus 9 Konen 53 mm - 90 mm
589 2661
Alu-Spannhaube mit Schutzgummi
589 2666
Hammerhead Gewichte-Positionierungshilfe für Schlaggewichte
589 2662
Universalflansch
589 2648
Drucker mit Ablagekonsole
589 2667
Drucker mit Ablageregal
Rad-Diagnose-Station für Pkw
Hunter GSP 9724 / 9723
• Profi-Rad-Diagnose-System (Road Force Measurement®) für PKW-Räder
• Lastrolle mit bis zu 635 kg Druck
• RKS (ForceMatching-Rundlauf) und LKS (StraightTrak-Geradeauslauf) -Messung
• Automatische Raddateneingabe für alle Daten mittels Messarme
• SmartWeight-Technologie
• ServoDrive mit ServoPush dreht das Rad auf Knopfdruck in die Ausgleichsposition
• Zentrierungskontrolle – stellt sicher, dass das Rad zentrisch und sicher gespannt ist
• BDC Klebegewichts Platzierungs- Laser
• Klebegewichte-Platzierung mit Messarm
• Automatische Gewichtpositionserkennung
• Split Spoke Modus für Hinterspeichenplatzierung
• Servo Stop und Servo Push Drive Control für automatisches Eindrehen
• Schnellspannmutter bzw. Spannhülse (9723) und Quick Tread Aufspannhilfe
• Spindle-Lok und Bremse
• Integrierte Reifenaufpump-Station
• Pneumatische Schnellspannung (9723)
Art.-Nr.
Bezeichnung
589 2639
Hunter GSP 9724
Technische Daten:
Wellen-Durchmessen
40 mm
Felgenbreite
1,5-20 Zoll
Felgen-Durchmesser
10-30 Zoll
Radbreite max.
508 mm
965 mm
Radgewicht max.
68 kg
Drehgeschwindigkeit
< 100 U/min
Elektroanschluss
230V/50Hz/1Ph
Betriebsdruck (9723)
7-12 bar
Abmessungen (BxT)
1.676 x 1.575 mm
Gewicht ca.
302 kg
Lieferumfang:
• 1 x Schnellspannmutter (Spannhülse 9223) mit Spannhaube
• 1 x Druckring
• 1 x Klebegewichtentferner
• 1 x Gewichtezange
• 1 x Kalibrierstück
Zubehör für Hunter GSP 9724 / 9723
Art.-Nr.
Bezeichnung
589 2668
Präzisionskonen-Satz mit Lehre
bestehend aus 9 Konen 53 mm - 90 mm
589 2661
Alu-Spannhaube mit Schutzgummi
589 2666
Hammerhead Gewichte-Positionierungshilfe für Schlaggewichte
589 2662
Universalflansch
589 2648
Drucker mit Ablagekonsole
589 2667
Drucker mit Ablageregal
589 2639
Strassenkraft-Messung
589 2666
589 2668
Drucker Hunter
25
Spannmittel
Wuchttechnik
Wuchttechnik Zubehör
518 6455
518 8240
518 8140
518 6857
Art.-Nr.
Bezeichnung
518 6589
518 8927
518 8903
518 6170
518 8910
Passend für
518 6857
Stufenkonus, 56/66/71,5 mm
Welle 40 mm
518 6870
Stufenkonus, 57/72,5/74 mm
Welle 40 mm
518 6170
DUO-Expert-System-Koffer, 54-75 mm
Welle 40 mm
Welle 40 mm
518 8903
J-Konus, 101-119 mm
518 8910
VL-Konus, 97-170 mm
Verwendung mit 518 8927
Probalance
518 8140
3-Arm-Stern, incl. Bolzen
Verwendung mit 518 8927
Welle 40 mm
Probalance
518 8927
Distanzring
notwendig für VL-Konus bzw. 3-Arm-Stern
Probalance
518 8930
GG-Ring (Verwendung mit Distanzring 518 8927)
erweitert Bereich des VL-Konus auf 180 mm
Probalance
518 8240
Alu-Andrückteller, passend für Probalance
Probalance
518 6250
Ersatzgummi für Andrückteller
518 6455
Schnellspannmutter PRO-GRIP
518 6132
Spannhaube PRO-GRIP
PRO-GRIP
518 6589
Alu-Andrückteller PRO-GRIP
PRO-GRIP
519 9950
Felgenbreiten-Messlehre
26
5188240
Welle 40x4 mm
frei
Spannmittel
Wuchttechnik Spannmittel Probalance
Art.-Nr.
Bezeichnung
518 6125
3-4-5 Loch-Flansch, 95-210 mm
Für Felgen ohne Mittelloch
518 6565
Fix-Konen, M10x1,25
518 8958
4-Loch Typen-Spannflansch SR4
Ø 98/100/108/110/114,3/120/130 mm
Welle 40 mm
518 8965
Ø 100/108/110/114,3/120/139,7/150/160 mm
Welle 40 mm
518 8972
5-Loch Typen-Spannflansch SR5/2
Ø 98/110/118/120,65/127/130/140 mm
Welle 40 mm
518 9029
Typen-Spannflansch SR-USA, 50+80 mm Bolzen
Ø 4/8 x 165,1/170 mm
Ø 5 x 101,6/139,7/165,1 mm
Ø 6 x 114,3/130/139,7 mm
Welle 40 mm
518 8989
Ø 98/100/108/110/114,3/120/130 mm
Probalance P
518 8996
Ø 100/108/110/114,3/120/139,7/150/160 mm
Probalance P
518 9005
5-Loch Typen-Spannflansch SR5/2
Ø 98/110/118/120,65/127/130/140 mm
Probalance P
518 9036
Typen-Spannflansch SR-USA, 50+80 mm Bolzen
Ø 4/8 x 165,1/170 mm
Ø 5 x 101,6/139,7/165,1 mm
Ø 6 x 114,3/130/139,7 mm
Probalance P
518 8070
Typen-Spannflansch-Satz, Probalance, farbig
Lieferumfang:
• 4 x Spannflansche (Typ 4, 5, 6, 7 Loch)
• 5 x Sätze Bolzen
• 2 x Wandtafeln
• 1 x ALU-Distanzring (für Off-Road)
• 1 x Video-CD
• 4 x 2,25/98/100/101,6/108/114,3/170 mm
7 x 150 mm
• 5 x 98/108/110/115/120,65/135/154,95 mm
• 5 x 100/112/114,3/120/127/130/139,7/150/165,1 mm
• 3 x 98/112/114,3/115/127/135 mm
6 x 139,7 mm
4 x 165,1 mm
518 8080
Typen-Spannflansch-Satz, Probalance P, farbig
Lieferumfang: wie 5188070
518 8090
Typen-Spannflansch-Satz, Probalance, farbig
Lieferumfang:
• 2 x Spannflansche (Typ 3, (6), 5 Loch)
• 2 x Sätze Bolzen
• 1 x Wandtafel
• 1 x ALU-Distanzring (für Off-Road)
• 1 x Video-CD
• 5 x 100/112/114,3/120/127/130/139,7/150/165,1 mm
• 3 x 98/112/114,3/115/127/135 mm
6 x 139,7 mm
4 x 165,1 mm
518 8100
Typen-Spannflansch-Satz, Probalance P, farbig
Lieferumfang: wie 518 8090
Passend für
Probalance
5186125
518 6125
518 6565
518 8965
Probalance
518 9036
Probalance P
Probalance
518 8080
Probalance P
518 8090
27
Spannmittel
Wuchttechnik Spannmittel QuickPlate
518 6000
Typen-Spannflansch QuickPlate
• Für 4-, 5- und 6-Lochfelgen
• Kein zeitaufwändiges Suchen der passenden Lochkreise
• Lochkreisdurchmesser von 95 - 182 mm stufenlos einstellbar
• Für die Zentrierbolzen sind diverse Bolzenköpfe erhältlich
Art.-Nr.
Bezeichnung
Passend für
518 6000
Typen-Spannflansch QuickPlate, 4-Loch
Spannbereich: 95-182 stufenlos
Bolzenlänge: 98 mm
Welle 40 mm
518 6030
Typen-Spannflansch QuickPlate P, 4-Loch
Bolzenlänge: 98 mm
Probalance P
518 6010
Bolzenlänge: 98 mm
Welle 40 mm
518 6040
Bolzenlänge: 98 mm
Probalance P
518 6020
Bolzenlänge: 98 mm
Welle 40 mm
518 6050
Bolzenlänge: 98 mm
Probalance
518 6060
Bolzenkopf, Range-/Landrover
QuickPlate
518 6070
Bolzenkopf, Spitzer Konus
QuickPlate
518 6100
Typen-Spannflansch-Satz, QuickPlate
Lieferumfang:
• 1 x QuickPlate 4 Loch
• 1 x Wandtafel
Bolzenlänge: 98 mm
Welle 40 mm
518 6110
Typen-Spannflansch-Satz, QuickPlate P
Lieferumfang:
• 1 x Wandtafel
Bolzenlänge: 98 mm
Probalance P
518 6030
518 6010
518 6040
518 6020
518 6050
518 6060
518 6110
518 6100
518 6070
28
Spannmittel
Wuchttechnik Spannmittel Motorrad
PRO BIKE II
• Zweiradadapter für Pkw-Radwuchtmaschinen
• Für Räder ab 10“ Zoll Durchmesser
• Optimierter Maschinenanschluss
• Aufspannen von Roller-Rädern ohne Zusatzbacken möglich
• Zusätzliche Zentriersätze
• Keine Abstandshalter zwischen Flanschtopf und Flügel
• Durch Module erweiterbar
Art.-Nr.
518 6510
518 6520
518 6530
518 6540
518 6550
518 6560
Bezeichnung
PRO BIKE II Eco, Probalance/P
• Einstieg, um Motorrad-Räder auf einer Radwuchtmaschine auswuchten zu können
• Eine Wandtafel gehört nicht zum Lieferumfang
Lieferumfang:
• 1 x Mitnehmerflügel
• 2 x Zentrierkonen, 15 - 30 mm
• 1 x Zentrierwelle, 14 mm
• 1 x Befestigungsschlüssel
PRO BIKE II Eco, für konische Wellen-Aufnahme
Lieferumfang: wie 5186510
PRO BIKE Standard, Probalance/P
• So sind Sie gut ausgerüstet, um eine Vielzahl von
Motorrad-Rädern auswuchten zu können
Lieferumfang:
• 1 x Mitnehmerflügel
• 2 x Zentrierkonen, 15 - 30 mm
• 16 x Zentrierhülsen, 15 - 28 mm
• 1 x Quick Fix, 14 mm
• 1 x Wandtafel Standard
• 1 x Befestigungsschlüssel
PRO BIKE Standard, für konische Wellen-Aufnahme
PRO BIKE Profi, Probalance/P
• Aufrüstung des PRO BIKE II Modul Standard
• Möglichkeit, auch Motorrad-Räder von Fahrzeugen mit
Einarmschwingen auszuwuchten
Lieferumfang:
• 7 x Zentriereinsätze für Einarmschwingen
• 1 x Quick Fix, 19 mm
• 1 x Wandtafel Profi
• 16 x Zentrierhülsen, bis 35 mm
PRO BIKE Profi, für konische Wellenaufnahme
Passend für
Probalance/P
518 6510
Konische Welle
Probalance/P
518 6530
Konische Welle
Probalance/P
518 6550
Konische Welle
Wuchttechnik Spannmittel Motorrad
518 6600
PRO BIKE Quick-Fix
• Innovative Neuerung, die das Aufspannen von Motorrad-Rädern erheblich vereinfacht
• Alle PRO BIKE Motorrad Spannvorrichungen
518 6650
Art.-Nr.
518 6600
518 6610
Bezeichnung
PRO BIKE Quick-Fix, für 14 mm Welle
PRO BIKE Quick-Fix, für 19 mm Welle
Zentrierkonen XL
• Erweiterter Spannbereich für den Einsatz an Rollern, aber auch bei einzelnen
Motorrädern (BUELL, DUCATI, MV AUGUSTA, SUZUKI) mit einem größeren
Felgen-Mittenloch
Art.-Nr.
518 6650
518 6500
Bezeichnung
Zentrierkonen XL, für 14 mm Welle, 1 Satz = 2 Stück
Zentriereinheit Quad
• Professionelle Spezial-Zentriereinheit für Quads, Fun-Cabrios oder ATVs
Art.-Nr.
518 6500
Bezeichnung
Zentriereinheit Quad
Spannbereich: 74—99,5 mm
518 6500
Anwendungsbeispiel
29
Radwaschanlagen
Rad-Waschanlagen
Turbo Wash 2700
• Hochwertige und effiziente Radwaschanlage für Stahl- und Leichtmetallräder
- spart Zeit und Kosten
• Ideal für kleinere bis mittelgroße Werkstätten und Reifendienste
• Neue Düsengeometrie - verbessertes Waschergebnis
• Vier Waschprogramme
• Geringer Wasserverbrauch durch geschlossenen Wasserkreislauf
• Umweltfreundliche und Felgen schonende Reinigungsmethode
Art.-Nr.
Bezeichnung
518 4600
Turbo Wash 2700
Technischen Daten:
Rad-Breite
Rad-Durchmesser
Radgewicht, max.
Waschzeit
Wasserfüllung
Elektroanschluss
Leistung
Druckluftanschluss
Pumpendruck
Absicherung
Abmessungen (LxBxH)
Gewicht ca.
Lieferumfang:
1 x Granulat 20 kg
1 x Auffangkorb für Granulat
518 4600
135 - 305 mm
560 - 800 mm
35 kg
30/60/90/120 s
210 L
400V 50Hz 3Ph
6 kW
8 - 12 bar
3 bar
16/20 A träge
995 x 1.109 x 1.435
180 kg
Turbo Wash 3000
• Top Radwaschanlage für Stahl- und Leichtmetallräder
• Dynamischer Sprüharm für effektives Waschen von ALU-Felgen
• Serienmäßig mit Heizstab
• Für die Klarspüleinrichtung wird ein permanenter Wasserzu- und -ablauf benötigt
Art.-Nr.
Bezeichnung
518 4646
Turbo Wash 3000, mit Klarspüleinrichtung
Technischen Daten:
Rad-Breite
135 - 305 mm
Rad-Durchmesser
560 - 800 mm
Radgewicht, max.
45 kg
Waschzeit
30/60/90/120 s
Wasserfüllung
300 L
Elektroanschluss
400V 50Hz 3Ph
Leistung
6 kW
Druckluftanschluss
8 - 12 bar
Pumpendruck
3 bar
Absicherung
16/20 A träge
Abmessungen (LxBxH)
995 x 1.109 x 1.435
Gewicht ca.
256 kg
Lieferumfang:
1 x Granulat 20 kg
1 x Heizstab
518 4647
Turbo Wash 3000, ohne Klarspüleinrichtung
518 4646
30
Radwaschanlagen
Turbo Wash 3500
• Top Radwaschanlage für Stahl- und Leichtmetallräder
• Radbreiten bis 350 mm - Raddurchmesser bis 850 mm
• Dynamischer Sprüharm für effektives Waschen von ALU-Felgen
• Serienmäßig mit Heizstab
• Für die Klarspüleinrichtung wird ein permanenter Wasserzu- und -ablauf benötigt
Art.-Nr.
Bezeichnung
518 4655
Turbo Wash 3500, mit Klarspüleinrichtung
Technischen Daten:
Technischen Daten:
Rad-Breite
145 - 350 mm
Rad-Durchmesser
560 - 850 mm
Radgewicht, max.
60 kg
Waschzeit
30/60/90/120 s
Wasserfüllung
300 L
Elektroanschluss
400V 50Hz 3Ph
Leistung
6 kW
Druckluftanschluss
8 - 12 bar
Pumpendruck
3 bar
Absicherung
16/20 A träge
Abmessungen (LxBxH)
995 x 1.109 x 1.435 mm
Gewicht ca.
300 kg
Lieferumfang:
1 x Granulat 20 kg
1 x Heizstab
518 4650
518 4655
Turbo Wash 3500, ohne Klarspüleinrichtung
SIE WÜNSCHEN:
UNTER:
• www.tta-shop.de
31
Radwaschanlagen
Turbo Wash 4000
• Top Radwaschmaschine mit höchstem Bedienkomfort für Stahl- und Leichtmetallräder
• Ideal für mittlere bis große Reifendienste
• Vollautomatische Abläufe für Waschen und Bestücken
• Manuelles Be- und Entladen der Maschine entfällt
• Mehrradwaschmaschine (bis zu 8 Räder); Einradwaschen möglich
• Reduzierte Prozesskosten - keine „Wartezeiten“
• Serienmäßig mit Heizstab und integrierter Wasseraufbereitung
• Effiziente, umweltfreundliche und Felgen schonende Reinigungsmethode aller
Felgenarten
• Für die Klarspüleinrichtung wird ein permanenter Wasserzu-und -ablauf benötigt
518 9510
Art.-Nr.
Bezeichnung
518 9500
Turbo Wash 4000
Technischen Daten:
Rad-Breite
Rad-Durchmesser
Radgewicht, max.
Waschzeit
Wasserfüllung
Elektroanschluss
Leistung
Druckluftanschluss
Pumpendruck
Absicherung
Abmessungen (LxBxH)
Gewicht ca.
Gewicht Räderwagen ca.
Lieferumfang:
1 x Granulat 20 kg
1 x Heizstab
2 x Räderwagen
518 9510
135 - 350 mm
540 - 800 mm
45 kg
30/60/90/120 s
300 L
400V 50Hz 3Ph
6 kW
8 - 12 bar
3 bar
16/20 A träge
1.020 x 1.570 x 1.550mm
350 kg
56 kg
1 x Räderwagen zusätzlich
518 9500
32
Radwaschanlagen
Zubehör für Turbo Wash
Art.-Nr.
Bezeichnung
518 4639
Turbo Wash Granulat, Original, 20 kg
518 5353
Granulat Eco, 20 kg
593 2520
Radwaschmittel TW Super 5 l
Verbrauch: Je 100 l / 100 ml
518 5402
Heizstab für Turbo Wash 2700
Zum Nachrüsten, für sichere Runflat-Montage
518 5401
Heizstab für Turbo Wash 3000
Zum Nachrüsten, für sichere Runflat-Montage
518 4385
Klarspüleinrichtung für Turbo Wash 3000
Zum Nachrüsten
Bestehend aus:
Halter, Schlauch und Magnetventil, Sprühdüsen
518 4360
SUV-Kit, Stützrollen mit kurzem Fuß (TW 3000)
Rad-Breite dann bis 325 mm
Kein Felgenschüssel-Überstand mehr möglich
518 5360
Wasser-Aufbereitungs-Kit für TW 3000
Wasseraufbereitungsmethode mit Koagulierung und Filtrierung
Einfaches Handling, umweltfreundlich und effektiv
Nachrüstbar für alle TURBO WASH 3000 Radwaschanlagen
Entspricht den Richtlinien der Wasserwirtschaftsämter
Verbrauch: 0,5 l R12076, je 1 Korb– und Schlauchfilter
Lieferumfang:
• 1 x Rührwerk
• 1 x Dosierbecher
• 2 x Filterkörbe
• 1 x Fahrbarer Untersatz
• 1 x Korbfilter
• 1 x Schlauchfilter
• 1 x Mittel R12076
789 7821
Wasseraufberitungsmittel R12076, 5 kg
789 7838
Korbfilter (5 Stück)
789 7845
Schlauchfilter (5 Stück)
518 4639
593 2520
518 5402
518 4360
518 4385
518 5360
518 5360
33
Wagenheber, hydraulisch
A 15-230, A 20-240, A 50-250, AH 25-240, A 30-240
• Ausführung mit einem Kolben und langer Einstellspindel, runder Auflagedeckel
• Ballige Standfläche, Heber passt sich dadurch an Neigevorgang der Fahrzeugachse an
• Seitliche Kräfte werden auf ein Minimum reduziert
• Druckbegrenzungsventil VBG 8
Art.-Nr.
Bezeichnung
730 0262
Hydraulischer Wagenheber A 15-230
Technische Daten:
Bauhöhe [mm]
230
Hub [mm]
155
Hubhöhe [mm]
max. 495
Tragkraft [t]
15
730 0277
Technische Daten:
Bauhöhe [mm]
240
Hub [mm]
155
Hubhöhe [mm]
max. 505
Tragkraft [t]
20
730 0284
Technische Daten:
Bauhöhe [mm]
240
Hub [mm]
157
Hubhöhe [mm]
max. 515
Tragkraft [t]
25
730 0291
Technische Daten:
Bauhöhe [mm]
240
Hub [mm]
142
Hubhöhe [mm]
max. 482
Tragkraft [t]
30
730 0278
Technische Daten:
Bauhöhe [mm]
250
Hub [mm]
150
Hubhöhe [mm]
max. 400
Tragkraft [t]
50
730 0291
34
A 15-230, A 20-240, A 50-250, AH 25-240, A 30-240
AT 10-175, ATD 10-120
• Mit zwei hydraulischen Kolben, besonders niedrige Bauhöhe für Busse, Tieflader, usw.
• Mit Druckbegrenzungsventil VGB 8 und Tragbügel
AT 5-215, ATG 10-200
• Mit rundem Auflagedeckel, zwei hydraulischen Kolben, Pumphebel und mit
Druckbegrenzungsventil VBG 8.
• Mit balliger Standfläche, dadurch passt sich der Heber an den Neigevorgang der
Fahrzeugachse an.
• Die seitlichen Kräfte werden dadurch auf ein Minimum reduziert.
ATPX 12-230, ATPX 12-200
• Mit einem Kolben, Pumphebel und mit Druckbegrenzungsventil VBG 8 und
Spindelverstellung
Art.-Nr.
Bezeichnung
730 0318
Hydraulischer Wagenheber AT 5-215
Technische Daten:
Bauhöhe [mm]
215
Hub [mm]
215
Hubhöhe [mm]
max. 520
Tragkraft [t]
5
730 0411
Hydraulischer Wagenheber ATD 10-120
Technische Daten:
Bauhöhe [mm]
120
Hub [mm]
110
Hubhöhe [mm]
max. 230
Tragkraft [t]
10
730 0404
Hydraulischer Wagenheber ATN 10-175
Technische Daten:
Bauhöhe [mm]
175
Hub [mm]
210
Hubhöhe [mm]
max. 385
Tragkraft [t]
10
730 0332
Hydraulischer Wagenheber ATG 10-200
Technische Daten:
Bauhöhe [mm]
200
Hub [mm]
200
Hubhöhe [mm]
max. 530
Tragkraft [t]
10
730 0340
Hydraulischer Wagenheber ATPX 12-230
Technische Daten:
Bauhöhe [mm]
230
Hub [mm]
255
Hubhöhe [mm]
max. 570
Tragkraft [t]
12
730 0345
730 0332
730 0411
730 0404
Hydraulischer Wagenheber ATPX 12-200
Technische Daten:
Bauhöhe [mm]
200
Hub [mm]
210
Hubhöhe [mm]
max. 485
Tragkraft [t]
12
35
Hydraulische Rangierheber
DK 20, DK 20 Q, DK 20 HLQ
518 4419
Art.-Nr.
Bezeichnung
518 4419
Hydraulischer Rangierheber DK 20
730 2213
Hydraulischer Rangierheber DK 20 Q
Serienmäßig mit Schnellhubfußpedal zum schnellen Überbrücken
des Leerhubs
Technische Daten:
Hubkraft [t]
2,0
Hubhöhe [mm]
80 - 495
Rahmenlänge [mm]
660
Gewicht [kg]
31
518 4457
Hydraulischer Rangierheber DK 20 HLQ
des Leerhubs
Technische Daten:
Hubkraft [t]
2,0
Hubhöhe [mm]
80 - 795
Rahmenlänge [mm]
950
Gewicht [kg]
49
518 4457
Zubehör:
730 2206
730 2127
730 2206
Achstraverse T3 (ausziehbar)
730 2127
Gummiauflage GS-1
DK 40 Q, DK 60 Q, DK 50 HLQ - lang
Art.-Nr.
Bezeichnung
518 4433
des Leerhubs
Technische Daten:
Hubkraft [t]
4,0
Hubhöhe [mm]
140 - 605
Hebellänge [mm]
950
Rahmenlänge [mm]
800
Gewicht [kg]
95
518 4440
des Leerhubs
Technische Daten:
Hubkraft [t]
6,0
Hubhöhe [mm]
140 - 605
Hebellänge [mm]
1200
Rahmenlänge [mm]
800
Gewicht [kg]
95
518 4464
Hydraulischer Rangierheber DK 50 HLQ - lang
des Leerhubs
Hydraulischer PKW-Wagenheber für den professionellen Einsatz
Optimal geeignet für Klein-LKWs, sowie im Bereich der Landwirtschaft
Technische Daten:
Hubkraft [t]
5,0
Hubhöhe [mm]
140 - 975
Rahmenlänge [mm]
1290
Gewicht [kg]
170
518 4433
518 4440
518 4464
36
Zubehör für DK 40 Q, DK 60 Q, DK 50 HLQ
Art.-Nr.
Bezeichnung
571 9360
Luftgummiräder G4 - 2 Stück
589 7712
Verlängerung - FDK 1
589 7713
Verlängerung - FDK 2
571 9360
589 7712
589 7713
Staplerheber
PROLIFT 640 FJ - Kombi-Heber
Art.-Nr.
Bezeichnung
518 4543
PROLIFT 640 FJ - Kombi-Heber
Wagenheber für Gabelstapler - auch für Landwirtschaft und Industrie
geeignet
Technische Daten:
Hubkraft [t]
4,0 / 5,0 (Schere/Zylinder)
Min. Höhe [mm]
55 / 410 (Schere/Zylinder)
Max. Höhe [mm]
455 / 730 (Schere/Zylinder)
Rahmenlänge [mm]
810
Gewicht [kg]
43
518 4543
Hebekissen
Lufthebekissen
• Zum Anheben von Fahrzeugen, falls kein Wagenheber untergestellt werden kann
• Befahrbar, zum Anheben des Fahrzeuges am Rad
• Ideal für den LKW-Pannendienst
• Leichte Handhabung
• Niedrige Einschubhöhe von ca. 25 mm
• auch für Gabelstapler geeignet
Art.-Nr.
Bezeichnung
519 1402
Lufthebekissen max. 24 t
Technische Daten:
Abmessung [L x B x H mm]
Belastung [t]
Hubhöhe [mm]
Anschlussgewinde
Betriebsdruck [bar]
Gewicht [kg]
519 1402
620 x 520 x 25
max. 24
305
VG8
8
12
Zubehör:
519 1426
Ersatz-Schlauch
37
Wagenheber, lufthydraulisch
Prolift 215P, 215N, 217N, 218N
• Widerstandsfähige, robuste Bauweise
• Automatisches Wiedereinfahren der Kolben
• Doppeltes Absenkventil sorgt für eine konstante und kontrollierte Geschwindigkeit unter
Last und die Erhöhung im Leerlauf
• Spezielle Materialien garantieren Qualität und Bruchfestigkeit auch in extremsten
Situationen
Art.-Nr.
Bezeichnung
519 7560
PROLIFT 215P
• Standardwagenheber für alle Einsatzzwecke im Bereich LKW
• Besonders für den Mobilen Service geeignet
• Aushakbarer Griff für ein Minimum an Raumbedarf und Gewicht
• Hohe Hubleistung
• Funktioniert auch mit Bordkompressoren der Lastwagen
Technische Daten:
Hubkraft [t]
30/15
Hubhöhe [mm]
150 - 300
Betriebsdruck [bar]
8 - 12
Gewicht [kg]
35
Lieferumfang:
• incl. Standardverlängerung 70 und 120 mm
519 7729
PROLIFT 215N
• Ölpneumatische Hebevorrichtung für alle Arten von Schwertransportern
Technische Daten:
Hubkraft [t]
30/15
Hubhöhe [mm]
150 - 300
Betriebsdruck [bar]
8 - 12
Gewicht [kg]
39
Lieferumfang:
519 7530
PROLIFT 217N
• Ölpneumatische Hebevorrichtung für alle Arten von Schwertransportern
Technische Daten:
Hubkraft [t]
30/15
Hubhöhe [mm]
170 - 341
Betriebsdruck [bar]
8 - 12
Gewicht [kg]
41
Lieferumfang:
589 7728
PROLIFT 218N
• Wagenheber für extra schwere Fahrzeuge
• Ölpneumatische Hebevorrichtung für alle Arten von Schwertransporten
Technische Daten:
Hubkraft [t]
60/30
Hubhöhe [mm]
180 - 340
Betriebsdruck [bar]
8 - 12
Gewicht [kg]
67
Lieferumfang:
519 7560
519 7729
38
Prolift 222N, 312N, 318N, 418N
Situationen
Art.-Nr.
Bezeichnung
519 7570
PROLIFT 222N
Technische Daten:
Hubkraft [t]
60/30
Hubhöhe [mm]
220 - 450
Betriebsdruck [bar]
8 - 12
Gewicht [kg]
69
Lieferumfang:
519 7580
PROLIFT 312N
• Extra flacher Wagenheber für Busse
Technische Daten:
Hubkraft [t]
60/30/15
Hubhöhe [mm]
120 - 255
Betriebsdruck [bar]
8 - 12
Gewicht [kg]
50
Lieferumfang:
589 7721
PROLIFT 318N
Technische Daten:
Hubkraft [t]
60/30/18
Hubhöhe [mm]
180 - 418
Betriebsdruck [bar]
8 - 12
Gewicht [kg]
69
Lieferumfang:
589 7725
PROLIFT 418N
Technische Daten:
Hubkraft [t]
80/50/25/15
Hubhöhe [mm]
180 - 480
Betriebsdruck [bar]
8 - 12
Gewicht [kg]
77
Lieferumfang:
519 7570
519 7580
589 7725
39
Prolift 330N
Situationen
Art.-Nr.
Bezeichnung
589 7720
PROLIFT 330N
• Praktische und effiziente ölpneumatische Heber für Schwertransporter
• Spezifisch für das Anheben des Fahrzeugs vom Rahmen und für alle
Vorgänge, bei denen ein großer Hub und eine große Tragfähigkeit nötig
sind
Technische Daten:
Hubkraft [t]
80/50/30
Hubhöhe [mm]
300 - 825
Betriebsdruck [bar]
8 - 12
Gewicht [kg]
77
Lieferumfang:
589 7720
Zubehör für Prolift 215P, 215N, 218N, 222N, 312N, 318N, 418N
Art.-Nr.
Bezeichnung
589 3897
Aufnahme Sattel
589 3880
Verlängerung lang
589 7698
Verlängerung kurz
519 7590
Aufnahmesattel 140 mm
519 7620
V-Aufnahmesattel
589 3897
519 7590
589 3880
519 7620
589 7698
40
B 25-2, 625-1, 625-2
• Eingebautes Sicherheitsventil gegen Überlastung für harten, intensiven
und professionellen Einsatz konstruiert
• Hartverchromte Kolbenstange für lange Lebensdauer
• Entsprechen den internationalen Sicherheitsvorschriften
• Praktische Aufbewahrung der Distanzstücke
Art.-Nr.
Bezeichnung
730 2299
B 25-2
• Tragbar - optimal für den mobilen Service
• Niedrige min. Höhe von nur 162 mm und geringes Gewicht von nur 27 kg
• Handliches Design - ohne lose Schläuche, Handgriffe und Ventile
• Bedienungsfreundlich - Heben, Senken, Steuern und Tragen sind in einer
Funktion integriert
Technische Daten:
Hubkraft [t]
25/10
Min. Höhe [mm]
161
Max. Höhe [mm]
234 - 317
Betriebsdruck [bar]
9 - 12
Gewicht [kg]
27
Lieferumfang:
• Standardverlängerung 50 und 100 mm
730 2316
Transportsicherung für B 25-2
für Boden und Wandmontage
518 4529
625-1
• Der Wagenheber ist ausgelegt für ein robustes und sicheres Anheben
• Besonders geeignet zum Anheben von Baumaschinen, Anhängern,
Traktoren und anderen höher gelegten Fahrzeugen
Technische Daten:
Hubkraft [t]
25
Hubhöhe [mm]
360 – 610
Länge, o./m. Deichsel [mm] 800/2160
Betriebsdruck [bar]
9 - 12
Gewicht [kg]
ca. 62
Lieferumfang:
518 4488
625-2
• Dieser Heber ist speziell für Lkw- und Buswerkstätten entwickelt worden
• 2-stufige Ausführung
Technische Daten:
Hubkraft [t]
25/10
Hubhöhe [mm]
180 – 375
Betriebsdruck [bar]
9 - 12
Gewicht [kg]
ca. 57
Lieferumfang:
730 2299
730 2316
518 4529
518 4488
41
650-2, 650-3TH, 650-3H, 665-1
• Eingebautes Sicherheitsventil gegen Überlastung für harten, intensiven
und professionellen Einsatz konstruiert
• Hartverchromte Kolbenstange für lange Lebensdauer
• Entsprechen den internationalen Sicherheitsvorschriften
• Praktische Aufbewahrung der Distanzstücke
Art.-Nr.
Bezeichnung
518 4495
650-2
• Besonders geeignet zum Anheben von sehr schweren Fahrzeugen
• Hubkraft bis 50 t in zwei Stufen
Technische Daten:
Hubkraft [t]
50/25
Hubhöhe [mm]
200 - 445
Betriebsdruck [bar]
9 - 12
Gewicht [kg]
ca. 79
Lieferumfang:
518 4536
650-3TH mit Teleskopdeichsel
• Besonders niedriger Wagenheber (150 mm) für tiefergelegte Busse
und andere Fahrzeuge mit niedrigem Fahrwerk
Technische Daten:
Hubkraft [t]
50/50/10
Hubhöhe [mm]
150 - 332
Betriebsdruck [bar]
9 - 12
Gewicht [kg]
ca. 65
Lieferumfang:
518 4390
650-3H
• Wagenheber mit einer besonders großen Hubhöhe,
speziell für landwirtschaftliche Fahrzeuge oder LKW-Anhänger
Technische Daten:
Hubkraft [t]
50/25/10
Hubhöhe [mm]
220 - 560
Betriebsdruck [bar]
9 - 12
Gewicht [kg]
ca. 82
Aus Sicherheitsgründen darf hier der Heber nicht mit Verlängerung
benutzt werden!
730 2342
665-1
• Wagenheber für schwere Baumaschinen
• Min. Höhe von 245 mm und extrem große Hubkapazität von 65 t
Technische Daten:
Hubkraft [t]
65
Hubhöhe [mm]
245 - 382
Betriebsdruck [bar]
9 - 12
Gewicht [kg]
ca. 95
Lieferumfang:
• Luftgummiräder
518 4495
518 4536
518 4390
730 2342
42
665-1H
Art.-Nr.
Bezeichnung
730 2346
665-1H
• Lufthydraulischer Heber für schwere Fahrzeuge mit großer Bodenfreiheit
• Min. Höhe von 423 mm und extrem großer Hubkapazität von 65 t
• Max. Höhe von 724 mm
• Bei Nutzung der Verlängerung wird eine max. Höhe von 1024 mm erreicht
Technische Daten:
Hubkraft [t]
65
Hubhöhe [mm]
423 - 724
Betriebsdruck [bar]
9 - 12
Gewicht [kg]
ca. 138
Lieferumfang:
• Luftgummiräder
730 2346
Zubehör für B 25-2, 625-1, 625-2, 650-2, 650-3TH, 650-3H
Art.-Nr.
Bezeichnung
589 0841
Aufsatz-Verlängerung 50 mm
589 0842
706 3552
706 3552
Aufnahmesattel 145 mm Ø
Kapazität: 10 t
589 4418
V-Sattelaufnahme
Kapazität: 10 t
589 0841
706 3552
Zubehör für 665-1 und 665-1H
Art.-Nr.
Bezeichnung
589 7712
589 7713
571 9360
Luftgummiräder G4 - 2 Stück
589 4418
571 9360
589 7712
589 7713
43
Abstützböcke
AB 1,5-260, AB 1,5-420, AB 3-320, AB 5-365, AB 8-360
• Stahlrohr-Abstützböcke mit großer Standfestigkeit, stabile Konstruktion,
lange Lebensdauer
• Die Unfallverhütungsvorschrift besagt, dass jedes angehobene Fahrzeug sicher
abgestützt sein muss
730 4009
Art.-Nr.
Bezeichnung
730 4008
Abstützblock AB 1,5-260
Tragkraft [t]
Höhe min. Höhe max.
1,5
260
405
730 4015
Abstützblock AB 1,5-420
1,5
420
660
730 4022
Abstützblock AB 3-320
3
320
530
730 4039
5
365
565
730 4046
8
360
575
AB 12-320-S, AB 12-450-S, AB 8-950-SH
730 0040
Art.-Nr.
Bezeichnung
Tragkraft [t]
730 0040
Abstützblock AB 12-320-S
12
320
485
730 4060
Abstützblock AB 12-450-S
12
450
725
730 0064
Abstützblock AB 8-950-SH
8
950
1450
Fahrbarer Abstützbock LKW
Laufrollen erleichtern das Platzieren unter LKWs, etc.
Art.-Nr.
Bezeichnung
Tragkraft [t]
519 1440
Abstützblock fahrbar
8
300
510
Zubehör:
519 1457
519 1440
Deichsel für Abstützbock,
muss separat bestellt werden
Abstützböcke für besonders schwere Fahrzeuge
• Für grosse LKW, Baumaschinen, Militärfahrzeuge, u.ä.
• Höheneinstellbar (3-6 Positionen)
• Robuste Konstruktion sichert maximale Stabilität und lange Lebensdauer zu
589 7709
44
Art.-Nr.
Bezeichnung
Tragkraft [t]
589 7709
16
290
455
589 7710
16
440
725
589 7711
16
675
1125
Rad & Reifentransport
• Zum mühelosen Aufnehmen und Abladen ganzer Reifen-/Räderstapel
• Durch eine Aufnahmegabel zum Öffnen und Greifen keine Beschädigung der Felgen
oder Wülste möglich
• Die Adapterkonsole wird durch die Aufnahmegabeln aufgenommen und ist dadurch
justiert
• Räder nach Wahl, nicht im Lieferumfang enthalten
Reifentransport
518 2875
Art.-Nr.
Bezeichnung
518 2875
Reifen CADDY, ohne Räder*
Technische Daten:
Stapelhöhe [mm]
1500
Abmessungen [LxBxH mm] 850 x 600 x 1530
Gewicht [kg]
17
* Räder müssen separat als Zubehör bestellt werden
589 3582
Tyre Caddy mit Luftreifen
• Schneller und einfacher Transport von Rädern und Reifen direkt bis zum
Fahrzeug
• Modular kombinierbar mit dem Wheel Trolley
Technische Daten:
Max. Durchmesser [mm]
700
Max. Tragkraft [kg]
160
Abmessungen [LxWxH mm] 820 x 820 x 1680
589 3584
Wheel Trolley (1 Stück)
Stapelbarer Wheel Trolley für 4 Räder oder 8 Reifen.
Die perfekte bewegliche und temporäre Lagerlösung
Technische Daten:
Durchmesser [mm]
630
Max. Tragkraft [kg]
120
589 3582
589 3583
Wheel Trolley (4 Stück)
518 3582
BIG CADDY, ohne Räder*
• Der BIG CADDY ist eine Weiterentwicklung des Reifen CADDY
• Kraftübertragung des Reifenaufnehmens durch Fußpedalwippe mit
Übersetzung
• Sicheres Transportieren durch Stützrolle
• Auch für LLKW-reifen bis 17,5“ geeignet
• Stabile Bauart
Technische Daten:
Stapelhöhe [mm]
1600
Abmessungen [LxBxH mm] 730 x 730 x 1630
Gewicht [kg]
45
* Räder müssen separat als Zubehör bestellt werden
Zubehör:
518 2882
Lufträder, 3.00 - 4
(passend für 518 2875 und 518 3582)
518 2899
Vollgummiräder 250/60-130
(passend für 518 2875)
558 3436
Ersatzfedern
518 2909
Konsole für Reifen CADDY
518 3582
589 3583
518 2882
518 2899
518 2909
Alle Geräte ohne Deko-Rad/Räder
45
Radmontierer PKW - LKW
519 1490
Art.-Nr.
Bezeichnung
519 1490
Radmontierer PKW
• Der PKW-Radmontierer ist in der Breite verstellbar und für alle
am Markt befindlichen Größen von PKW bis SUV-Rädern geeignet
519 1610
Radmontierer LKW
• Der LKW-Radmontierer ist für Räder von 17,5“ – 24,5“ sowie M+S Reifen
geeignet
• Selbst die Montage von X-One Rädern in der Dimension 495/45 R 22,5“
ist damit einfach und schnell möglich
589 4716
Radmontierer LLKW, LKW
750 5043
Radmontagegerät - WTA 500
• Hydraulisches Radmontagegerät für den Wechsel von Reifen und
Bremsenkits
• Schneller und ergonomischer Reifenwechsel sowie flexibel für andere
Hubaufgaben
• Große Hubhöhe macht ihn ideal für das Be- und Entladen vom
Transportwagen
• Seitwärts einstellbare Hebearme für Radgrößen Ø 270-1300 mm
• Hebearme mit Rollenlager für leichtes Verstellen des Rades
• Fußbetätigte Pumpe
• Sicherheitsbügel für schnelle Befestigung des Rades während des
Transports.
• 2 Stück 360° schwenkbare Räder
Technische Daten:
Tragkraft [kg]
500
Rollenabstand (verstellbar) 270 - 720
Rollenlänge [mm]
416 / 600
750 5064
Radmontagegerät - WTA 1500
• Mechanisches Radmontagegerät für Traktoren, Land- und Baumaschinen
• Ideal für schnellen und ergonomischen Wechsel von großen Rädern
- auch mit tiefem Profil
• Seitwärts einstellbare Rollenlager für Radgrößen von Ø 920-2300 mm
• Kräftiger Sicherheitsbügel für schnelle Sicherung des Rades während des
Transports
• Genaues und schnelles Heben und Senken mittels des mechanischen
Handrades
• 4 große und robuste Räder ermöglichen gute Manövrierfähigkeit
• 3 große und breite Rollenlager zur leichten Einstellung des Rades
519 1610
ohne Kranarm
Zubehör:
750 5045
Kranarm
750 5043
750 5045
750 5064
Alle Geräte ohne Deko-Rad/Räder
46
Mammut - Sonderheber
• Lufthydraulischer Heber für schwere Fahrzeuge mit großer Bodenfreiheit
• Um der stark gestiegenen Nachfrage nach EM-Hebern Rechnung zu tragen haben wir eine neue Reihe qualitativ hochwertiger lufthydraulischer Wagenheber ins Programm aufgenommen. Diese zeichnen sich durch ein hervorragendes Preis-Leistungsverhältnis aus.
• Getestet wurden die Heber unter anderem im Untertagebau, die Ergebnisse waren durchweg positiv.
• Große Hubkapazität von 30 - 150 Tonnen
Mammut-Fahrzeugheber
589 7769
589 7729
Art.-Nr.
Bezeichnung
589 7769
Prolift 6022
Technische Daten:
Bauhöhe [mm]
Hubkraft [t]
Hubhöhe [mm]
Betriebsdruck [bar]
218
60/30
218 - 447
8 - 12
Prolift 8031
Technische Daten:
Bauhöhe [mm]
Hubkraft [t]
Hubhöhe [mm]
Betriebsdruck [bar]
310
80/50/25
310 - 851
8 - 12
Prolift 8042
Technische Daten:
Bauhöhe [mm]
Hubkraft [t]
Hubhöhe [mm]
Betriebsdruck [bar]
385
80/50
385 - 838
8 - 12
Prolift 1072
Technische Daten:
Bauhöhe [mm]
Hubkraft [t]
Hubhöhe [mm]
Betriebsdruck [bar]
690
100
690 - 1193
8 - 12
589 7729
589 7727
589 7770
589 7727
589 7770
47
589 7727
589 7770
589 7771
Art.-Nr.
Bezeichnung
589 7727
Prolift 8042
Technische Daten:
Bauhöhe [mm]
Hubkraft [t]
Hubhöhe [mm]
Betriebsdruck [bar]
385
80/50
385 - 838
8 - 12
Prolift 1072
Technische Daten:
Bauhöhe [mm]
Hubkraft [t]
Hubhöhe [mm]
Betriebsdruck [bar]
690
100
690 - 1193
8 - 12
Prolift 1590
Technische Daten:
Bauhöhe [mm]
Hubkraft [t]
Hubhöhe [mm]
Betriebsdruck [bar]
865
150
865 - 1483
8 - 12
589 7770
589 7771
Die stemmen das!
48
Zubehör für Mammut-Sonderheber
4097
Kit Pompa Manuale - Kir manual pump
4096
Comando Remoto - Remote control
4907
Blocco - Safety blocks H50 M/F 177mm
4905
Blocco - Safety blocks Hl00 M/F 177mm
4912
Blocco - Safety blocks H50 M/F 216mm
4910
Blocco - Safety biocksH100 M/F 216mm
4906
Blocco - Safety blocks Hl00 F/F 177mm
4911
Blocco - Safety brocks H100 F/F 216mm
4930
Prolunga - Extension 200mm
4931
4935
Portaprolunghe dx - Extension holder R
4932
4936
Portaprolunghe sx - Extension holder L
4908
Portablocchi - Safety block holder
4909
Portablocchi - Safety block holder
49
Hebebühnen
Hebetechnik Motorrad
Prolift Moto 1500
• Pneumatische Motorrad-Hebebühne
• Geeignet für Profi-Werkstätten für Motorräder, Quads und ATVs mit bis zu 450 Kilogramm
• Für die Arbeit am Hinterrad kann der Hubtisch abgeklappt werden („drop panel“)
Art.-Nr.
Bezeichnung
518 3190
Prolift Moto 1500
Technische Daten:
Tragkraft
450 kg
Auffahrhöhe
185 mm
Hubhöhe
900 mm
Fahrbahnlänge
2134 mm
Fahrbahnbreite
610/1220 (mit Seitenpaneelen) mm
Anschluss
115-230/50-60/1 V/Hz/Ph
Gewicht
150 kg
Lieferumfang:
1 x Pneumatische Hebebühne
1 x Fernbedienung per Pedal
1 x „Drop panel“ (klappbarer Hubtisch) hinten
1 x Auffahrrampe
518 3190
Prolift Moto 1900
• Universell einsetzbare hydraulische Hebebühne für extrem schwere Motorräder,
sowie große Quads und ATVs
• Geeignet für mittlere und große Werkstätten,
• Kann für größere Fahrzeuge sogar verlängert werden
• Leistungsstark, leise, schnell und komfortabel
518 3180
50
Art.-Nr.
Bezeichnung
518 3180
Prolift Moto 1900
Technische Daten:
Tragkraft
900 kg
Auffahrhöhe
185 mm
Hubhöhe
1200 mm
Fahrbahnlänge
2200 mm
Fahrbahnbreite
750/1500 (mit Zubehör) mm
Anschluss
115-230/50-60/1 V/Hz/Ph
Gewicht
245 kg
Lieferumfang:
1 x Hebebühne mit integrierter Hydraulikeinheit
1 x Kabelfernbedienung
2 x „Drop panels“ (klappbarer Hubtisch) vorn und hinten
1 x Auffahrrampe
Hebebühnen
518 3160
518 3150
518 3170
518 2308
518 2315
518 2322
Zubehör für Hebetechnik Motorrad
Art.-Nr.
Bezeichnung
518 3160
Radspannklaue pneumatisch
Befestigung des Motorrades am Vorderrad zur Montage auf der Hebebühne
518 3150
Radspannklaue manuell
Befestigung des Motorrades am Vorderrad zur Montage auf der Hebebühne
518 3170
Zusatzheber
Motorräder ohne Abstützbock
519 2308
Montagetisch X5H1
• Extrem stabile Scherenkonstruktion für Motorräder ohne Hauptständer
• Stufenlos höhenverstellbar - in zwei Positionen arretierbar
• Verschiedene, optionale Adapter für Motorräder ohne Rahmenunterzüge
• Optional erhältlicher Rangiersatz vereinfacht Bewegen des Montagetisches
Technische Daten:
Tragkraft
500 kg
Bauhöhe
100 (ohne Rangiersatz) mm
Bauhöhe
115 (mit Rangiersatz) mm
Abmessung
710 x 380 x 500 L x B x H mm
Gewicht
ca. 48 kg
519 2315
Rangiersatz X5R1B
• Hochwertige, leichtgängige Polyamidrollen
• Gebremste Version
Passend für: Montagetisch X5H1
519 2322
Gummiauflageblöcke
51
Hebebühnen
Hebetechnik
Kurzhubhebebühne Prolift 5307 C
• Elektrohydraulische Scherenhebebühne für den Reifendienst
• Einfachste Bedienung der Auf- und Abfahrrampen
• Hydraulische Gleichlaufregulierung der Fahrschienen
• Überlastsicherung mittels Überdruckventil
• Rohrbruchsicherung
• Automatische Senkregulierung
• Totmann-Steuerung (24 V-Niederspannung)
• Sicherheitsantrieb auf letztem Abstiegsabschnitt
Art.-Nr.
Bezeichnung
519 9700
PROLIFT 5307 C
Technische Daten:
Tragkraft
Hubhöhe
Hubzeit
Überfahrhöhe
Aufnahmebreite
Aufnahme
Gesamtbreite
Gewicht
519 9700
3000 kg
max. 980 mm
30 s
95 mm
450 mm
1400 - 1932 mm
1770 mm
500 kg
Kurzhubhebebühne Prolift KH 0.30
• Elektrohydraulische Scherenhebebühne für den Reifendienst
• Zweifaches Hydraulik-System, Doppelzylinder in jeder Schere
• Hydraulische Gleichlaufüberwachung (Zylinderfolgeprinzip)
589 2040
Art.-Nr.
Bezeichnung
589 2040
PROLIFT KH 0.30
Technische Daten:
Tragfähigkeit
Hubhöhe
Hubzeit belastet
Aufnahmelänge
Aufnahmebreite
Auf-/Überfahrhöhe
Gewicht
3.000 kg
ca. 950 mm
ca. 30 s
ca. 1.400 - 1.910 mm
ca. 450 mm
ca. 105 mm
ca. 500 kg
Zubehör:
518 2020
Mobilkit für KH 0.30
518 2020
Zubehör für Hebetechnik
Polymerauflage
52
Art.-Nr.
Bezeichnung
518 2370
Polymerauflagen 250 x 150 x 20 mm
519 2387
520 2394
Hebebühnen
Doppelscherenbühnen - PROLIFT 5302 LP
• Scherenhebebühne mit extra niedriger Überfahrhöhe
• Einfachste Bedienung der Auf- und Abfahrrampen
• Hydraulische Gleichlaufregulierung der Fahrschienen
• Überlastsicherung mittels Überdruckventil
• Rohrbruchsicherung, Automatische Senkregulierung
• Totmann-Steuerung 24 V - Akustisches Signal Endphase Abstieg
Art.-Nr.
Bezeichnung
519 9710
PROLIFT 5302 LP
Technische Daten:
Tragkraft
Hubhöhe
Hubzeit
Überfahrhöhe
Aufnahme
Aufnahmebreite
Gesamtbreite
Gewicht
3,2 t
1945 mm
35 s
105 mm
1470 - 1990 mm
580 mm
1950 mm
730 kg
519 9710
Art.-Nr.
Bezeichnung
518 2370
519 2387
520 2394
Polymerauflage
SIE WÜNSCHEN:
UNTER:
• www.tta-shop.de
53
Hebebühnen
2-Säulen-Hebebühne - PROLIFT 5103
• Symmetrische elektrohydraulische 2-Säulen-Hebebühne
• Grundrahmenfrei, Elektromechanische Feststellvorrichtung
• Schwenkarmarretierung
• Tragteller austauschbar
• UL-/SB-Sicherheitsventil, Absenk-Kontroll-Ventil
• Totmannknopf-Schaltung 24 V
• Manueller oder elektrischer Freigabebefehl
Art.-Nr.
Bezeichnung
519 9610
PROLIFT 5103
Technische Daten:
Tragkraft
Hubzeit
Gesamtbreite
Hubhöhe
Einschwenkhöhe
Säulenhöhe
Gewicht
519 9610
4t
35 s
3370 mm
1950 mm
ab 85 mm
5100 mm
880 kg
2-Säulen-Hebebühne - PROLIFT 2.30 EASY
• Allround-PKW-Hebebühne zum Heben von Kraftfahrzeugen mit einem Gesamtgewicht
bis 3.000 kg.
• Kraftübertragene 2-Säulen-Hebetechnik mittels Kettenantrieb.
Art.-Nr.
Bezeichnung
518 2060
PROLIFT 2.30 EASY
Technische Daten:
Tragfähigkeit
3.000 kg
Hubhöhe
ca. 2.005 mm
Aufstellbreite/-höhe
ca. 3.250 / 2.565 mm
Lichter Säulenabstand
2.930 mm
Gesamthöhe
ca. 2.565 mm
Antriebsleistung
3,0 kW
Antriebsspannung (elektrisch) 400 / 50 V/Hz
Absicherung (elektrisch)
16 A
Gewicht
ca. 650
518 2060
Zubehör:
589 9634
Grundrahmen für PROLIFT 2.30 EASY
Motorradständer
519 2239
54
Art.-Nr.
Bezeichnung
519 2220
Radständer Motorrad
• Schnelles und müheloses Aufbocken aller Motorräder ohne Hauptständer
• Rahmenadapter können je Motorradtyp einzeln geordert werden
• Für Profi-Werkstätten ist ein kompletter Adapter-Koffer erhältlich
519 2221
Satz Adapter
• Bietet der Profi-Werkstatt das nötige Zubehör für fast alle handelsüblichen
Motorräder ohne Hauptständer
• Saubere Komplettlösung aus dem Koffer mit Fahrzeug-Referenzliste
519 2239
Grundständer - Satz ( vorne/hinten )
Hebebühnen
Zubehör für Grundständer
Art.-Nr.
Bezeichnung
519 2346
Doppelrollen
519 2480
Quad-Adapter 4-Kant ( vorne / hinten )
519 2401
Frontwippe 4-Kant ( vorne )
519 2080
Frontadapter 4-Kant, BMW K 1200/1300
S/ R/ GT ( vorne )
519 2353
Universaleinsatz 4-Kant ( hinten )
519 2360
Racing-Adapter 4-Kant Hülsensatz M 6
519 2377
519 2384
519 2391
519 2270
Klick-Adapter 4-Kant ohne Hülsensatz
519 2346
519 2480
519 2080
Motorrad - Einarmständer
519 2353
519 2060
519 2432
519 2456
519 2360
519 2449
Art.-Nr.
Bezeichnung
519 2425
Einarmständer mit Kugellagerung
Durchmesser [mm]
519 2377
519 2384
Zubehör:
519 2070
Aufnahmedorn, BMW F 800 S
30,5
519 2060
Aufnahmedorn BMW K1200 S/R/GT; R
1200 R/ S; HPII Enduro
53,5
519 2432
Aufnahmedorn, Ducati
25,5
519 2449
Aufnahmedorn, Honda; Triumph
27,5
519 2456
Aufnahmedorn; Honda
31,5
519 2425
Frontständer
Art.-Nr.
Bezeichnung
519 2463
Fronständer Rundrohr, mit Gewindespindel
(Anwendung vorne)
Lieferumfang:
2 universelle Aufnahmekonen (kurz u. lang)
Zubehör:
519 2470
Aufnahmekonus Ducati
(Anwendung vorne)
519 2463
55
Hebebühnen
Montageständer-Pakete
Art.-Nr.
Bezeichnung
519 6706
Montageständer-Pakete Kit Nr. 1
• Die im Paket enthaltenen Montageständer decken eine große Palette an Motorrädern ab
Lieferumfang:
1 x Universaleinsatz, Rundrohr, hinten
1 x Racing-Adapter, Rundrohr, hinten inkl. Hülsensatz M 10, 12
1 x Einarmständer, hinten inkl. Aufnahmedorne Ø 25,5 - 27,5 - 31,5 mm, Ducati; Honda; Triumph
1 x Frontständer mit Gewindespindel, vorne inkl. 2 universellen Aufnahmekonen (kurz, lang)
1 x Ducati-Adapter für Frontständer
1 x Werkzeugkoffer, ohne Inhalt
2 x Grundständer, 4-Kant, hinten/vorne
1 x Frontwippe, 4-Kant, vorne
1 x Universaleinsatz, 4-Kant, hinten
1 x Klick-Adapter, 4-Kant, hinten, ohne Hülsensatz
1 x Racing-Adapter, 4-Kant, hinten inkl. Hülsensatz M 6, 8, 10, 12
1 x Grundständer, Rundrohr, hinten inkl. Hülsensatz M 6, 8, 10, 12
519 2280
Montageständer-Pakete BASIC
• Solide Basis der am häufigsten benötigten Montageständer und Adapter
• Kann mit dem Paket „Upgrade“auf den gesamten Umfang von Kit Nr. 1 erweitert werden
Lieferumfang:
2 x Grundständer, 4-Kant, hinten/vorne
1 x Frontwippe, 4-Kant, vorne
1 x Universaleinsatz, 4-Kant, hinten
1 x Racing-Adapter, 4-Kant, hinten inkl. Hülsensatz M 6, 8, 10, 12
1 x Frontständer mit Gewindespindel, vorne inkl. 2 universellen Aufnahmekonen (kurz, lang)
519 2290
Montageständer-Pakete UPGRADE
• Ergänzt das Montageständer-Paket „BASIC“ zum Kit Nr. 1
Lieferumfang:
1 x Klick-Adapter, 4-Kant, hinten, ohne Hülsensatz
1 x Grundständer, Rundrohr, hinten inkl. Hülsensatz M 6, 8, 10, 12
1 x Universaleinsatz, Rundrohr, hinten
1 x Racing-Adapter, Rundrohr, hinten inkl. Hülsensatz M 10, 12
1 x Einarmständer, hinten inkl. Aufnahmedorne Ø 25,5 - 27,5 - 31,5 mm, Ducati; Honda; Triumph
1 x Adapter für Frontständer, Ducati
1 x Werkzeugkoffer, ohne Inhalt
56
Hebebühnen
2-Säulen-Hebebühne - PROLIFT 2.30 EL
• Grundrahmenfreie Hebebühne mit elektronisch gekoppelten Einzelsäulen
• Hochwertige Tragsäulen aus bewährtem Spezialwalzprofil, 6-fach rollengelagerter Hubwagen mit Trag- und Sicherheitsmutter aus
Bronze, Wiederauffahrsicherung, Sicherheits-Signalton beim Senken im Fußbereich, Softline-Drucktastensteuerung, Abschließbarer
Hauptschalter direkt an der Steuersäule (wie nach CE verlangt)
• Aufnahmeteller mit Hartgummiprofil verstellbar über Gewindespindel mit ca. 30 mm Hub - steckbar, Schlupffreier Power-Grip-Antrieb,
Motoren mit Thermosicherung
Art.-Nr.
Bezeichnung
589 2092
PROLIFT 2.30 EL
Technische Daten:
Tragfähigkeit
3.000 kg
Hubhöhe
ca. 2.005 mm
Hub-/Senkzeit
ca. 50 Sek.
Unterschwenkhöhe
ca. 85 - 115 mm
Durchfahrbreite
ca. 2.320 mm
Gesamtbreite
ca. 3.315 mm
Gesamthöhe
ca. 2.550 mm
Antriebsleistung
2 x 2,5 kW
Antriebsspannung (elektrisch) 400/50 V/Hz
Gewicht
ca. 550 kg
PROLIFT 2.30 EL
Technische Daten:
Tragfähigkeit
3.000 kg
Hubhöhe
ca. 2.005 mm
Hub-/Senkzeit
ca. 35 Sek.
Unterschwenkhöhe
ca. 80 mm
Durchfahrbreite
ca. 2.320 mm
Gesamtbreite
ca. 3.444 mm
Gesamthöhe
ca. 2.550 mm
Antriebsleistung
2 x 3,0 kW
Gewicht
ca. 550 kg
PROLIFT 2.30 EL
Technische Daten:
Tragfähigkeit
3.000 kg
Hubhöhe
ca. 2.005 mm
Hub-/Senkzeit
ca. 35 Sek.
Unterschwenkhöhe
ca. 70 mm
Durchfahrbreite
ca. 2.320 mm
Gesamtbreite
ca. 3.444 mm
Gesamthöhe
ca. 2.550 mm
Antriebsleistung
2 x 3,0 kW
Gewicht
ca. 590 kg
518 2105
518 2090
Ausführung
Limited
Standard
Tuning
2-Säulen-Hebebühne - PROLIFT 2.40 EL
Professionelle, grundrahmenfreie Hebebühne mit kompromisslosem Aufnahmebereich von Kleinstfahrzeugen (z.B. Smart, Lupo) bis hin
zu Transportern mit langem Radstand (= 4.025 mm) und 4.000 kg Gesamtgewicht an den Original-Aufnahmepunkten. Inkl. 4x 3-fach
teleskopierbare, 4-teilige Schwenkarme.
Art.-Nr.
Bezeichnung
518 2290
PROLIFT 2.40 EL
Technische Daten:
Tragfähigkeit
4.000 kg
Hubhöhe
ca. 2.005 mm
Hub-/Senkzeit
ca. 45 Sek.
Unterschwenkhöhe
ca. 70 mm
Durchfahrbreite
ca. 2.390 mm
Gesamtbreite
ca. 3.040 mm
Gesamthöhe
ca. 2.560 mm
Antriebsleistung
2 x 3,0 kW
Gewicht
ca. 750 kg
518 2290
57
Hebebühnen
2-Säulen-Hebebühne - PROLIFT 2.60 EL Multi XXL
Professionelle, grundrahmenfreie Hebebühne zum Heben von Transportern (z.B. VW
Crafter oder MB Sprinter mit langem Radstand von 4.325 mm) bei einer Aufstellbreite
von 3.600 mm. Bei erweiterter Aufstellbreite auch für einen Großteil der PKW geeignet.
Tragfähigkeit 6.000 kg.
Art.-Nr.
Bezeichnung
518 9562
PROLIFT 2.60 EL - Multi XXL
Technische Daten:
Tragfähigkeit
6.000 kg
Hubhöhe
ca. 1.965 mm
Hub-/Senkzeit
ca. 45 Sek.
Unterschwenkhöhe
ca. 115 mm
Durchfahrbreite
ca. 2.390 mm
Gesamtbreite
ca. 3.600 - 3.950 mm
Gesamthöhe
ca. 2.900 mm
Antriebsleistung
2 x 3,0 kW
Gewicht
ca. 1.400 kg
518 9562
Zubehör - Prolift 2.30 / 2.40 / 2.60
Art.-Nr.
Bezeichnung
518 2356
Reifendienst-Set
Lieferumfang:
2 x Lochblech
1 x CE - Steckdose 400 V
518 2340
4 x Distanzhülsen 35 mm
518 2253
Distanzhülsenpaket
Zur Fahrzeugaufnahme hinter Seitenschwellern
Lieferumfang:
4 x 90 mm Distanzhülsen incl. Halter
4 x 180 mm Distanzhülsen incl. Halter
732 2474
4 x Werkzeugablageschalen
518 2174
Öl für Automatiköler - 1 Liter
732 2540
2 x Grundplatten-Befestigungsbügel
Passend für: Prolift 2.30
732 2516
2 x Grundplatten-Befestigungsbügel
518 2260
Geländewagenpaket
2 x Spezialadapter für Fahrzeuge mit hoher Rahmenkonstruktion
518 2356
518 2340
518 2253
732 2474
518 2174
518 2260
732 2540
58
Hebebühnen
4 Säulen-Hebebühne
• Besonders verwindungssteife elektrohydraulische 4-Säulen-Hebebühne auch für die
Achsvermessung
• Drehtellervertiefungen vorn, In die Fahrschiene integrierte Schiebeplatten hinten
• Feststellvorrichtung im Fall von Seilbruch, UL-/SB-Sicherheitsventil,
Absenk-Kontroll-Ventil
• Elektrische Auslösung der Sicherheitsarretierung, Automatische Absenksteuerung
• Akustisches Signal Endphase Abstieg
Art.-Nr.
Bezeichnung
519 9650
Prolift 5206 L5
Achsfreiheber nachrüstbar
Technische Daten:
Tragkraft
Spannung
Breite (innen)
Gesamtbreite
Gesamtlänge
Fahrbahnlänge
Fahrbahnbreite
Hubhöhe
Hubzeit
Auffahrhöhe
Gewicht
Tragkraft, Fahrzeugfreiheber
5t
380 V
2.970 mm
3.310 mm
6.285 mm
5.260 mm
495 mm
1.950 mm
35 Sek.
155 mm
980 kg
ohne Fahrzeugfreiheber
Prolift 5206 LT
Technische Daten:
Tragkraft
Spannung
Breite (innen)
Gesamtbreite
Gesamtlänge
Fahrbahnlänge
Fahrbahnbreite
Hubhöhe
Hubzeit
Auffahrhöhe
Gewicht
5t
380 V
2.970 mm
3.310 mm
6.250 mm
5.200 mm
680 mm
1.950 mm
35 Sek.
190 mm
1.940 kg
4t
519 9660
519 9650
Zubehör für 4 Säulen-Hebebühne
Art.-Nr.
Bezeichnung
589 9502
Beleuchtungskit
4 x Leuchten, Verkabelung, Verteilerdose
519 9770
Achsfreiheber
Art.-Nr.
Bezeichnung
518 2370
519 2387
520 2394
Polymerauflage
59
Hebebühnen
4 Säulen-Hebebühne Consul
• Extrem kompakte Achsmessbühne für die Vermessung von PKWs und Kleintransportern
mit einem Gesamtgewicht bis 4,5 t und ausziehbarem Radfreiheber (2,0 t)
• Durch lange Fahrschienen auch für große Fahrzeuge mit langem Radstand geeignet.
Art.-Nr.
Bezeichnung
518 2208
Prolift 4.45 SN-AM
Technische Daten:
Tragkraft
Spannung
Breite (innen)
Gesamtbreite
Gesamtlänge
Fahrbahnlänge
Fahrbahnbreite
Hubhöhe
Auffahrhöhe
Gewicht
4,5 t
400 V
850 - 1070 mm
3.220 mm
6.190 mm
5.070 mm
630 mm
1.850 mm
180 mm
1800 kg
3,5 t
Prolift 4.45 L-SN-AM
Technische Daten:
Tragkraft
Spannung
Breite (innen)
Gesamtbreite
Gesamtlänge
Fahrbahnlänge
Fahrbahnbreite
Hubhöhe
Auffahrhöhe
Gewicht
4,5 t
400 V
980 - 1190 mm
3.220 mm
5.930 mm
4.810 mm
500 mm
1.850 mm
180 mm
1800 kg
3,5 t
518 9710
Zubehör für 4 Säulen-Hebebühne Consul
Art.-Nr.
Bezeichnung
518 2284
Achsfreiheber 2,0 t
Technische Daten:
Tragkraft
Aufnahmebreite
Hubhöhe
Betriebsdruck
518 2277
2,0 t
785 - 1620 mm
450 mm
8 bar
Beleuchtungskit
Polymerauflage
60
Art.-Nr.
Bezeichnung
518 2370
519 2387
520 2394
Hebebühnen
Scherenhebebühne OMA
Die PROLIFT 5303 LT bietet eine komplette Linie der Scherenhebebühnen für den Reifenfachhändler und das Autohaus. Die Prolift 5303 LT umfasst in Tragfähigkeit, Länge und
Plattform alle Optionen für unseren Kunden in puncto Reifen-Service sowie der allgemeinen Reparatur- und Wartungsarbeiten
Art.-Nr.
Bezeichnung
519 9760
Prolift 5303 LT - 4,5 t
Technische Daten:
Tragkraft
Spannung
Breite (innen)
Gesamtbreite
Gesamtlänge mit Rampen
Fahrbahnlänge
Fahrbahnbreite
Hubhöhe
Hubzeit
Auffahrhöhe
Gewicht
4,5 t
380 V
ca. 730 mm
ca. 2.130 mm
ca. 6.827 mm
4.850 mm
700 mm
max. 2.100 mm
50 Sek.
330 mm
2.100 kg
4,5 t
Prolift 5303 LT - 5 t
Technische Daten:
Tragkraft
Spannung
Breite (innen)
Gesamtbreite
Gesamtlänge mit Rampen
Fahrbahnlänge
Fahrbahnbreite
Hubhöhe
Hubzeit
Auffahrhöhe
Gewicht
5t
380 V
ca. 730 mm
ca. 2.130 mm
ca. 7.621 mm
5.200 mm
700 mm
max. 2.100 mm
50 Sek.
330 mm
2.200 kg
4,5 t
589 9530
519 9760
Zubehör für 4 Säulen-Hebebühne OMA
Art.-Nr.
Bezeichnung
589 9503
Beleuchtungs-Kit (nicht nachrüstbar)
589 9770
Achsfreiheber (3 t)
589 9770
Art.-Nr.
Bezeichnung
518 2370
519 2387
520 2394
Polymerauflage
61
Hebebühnen
Scherenhebebühne MAHA
• MAHA 4,2 t DUO GN
- Scherenhebebühne für PKWs und Transporter bis 4,2 t Gesamtgewicht
• Für Fahrzeugprüfung bei Reihenuntersuchungen
• Arbeits- oder Präzisions-Achsmessbühne, Scher- und Quetschstellensicherung durch
Lichtschranke, Falzrostbehandlung und Hohlraumversiegelung
• Überflur oder im Fundament montierbar, Schrägstellung zum leichteren Auf- und
Abfahren (Option)
• Freigaben sämtlicher deutscher Fahrzeughersteller als Achsmessbühne
Art.-Nr.
Bezeichnung
589 9660
4,2 t DUO. GN - Überflur
Technische Daten:
Tragkraft
Fahrflächen Standardlänge
Fahrflächenmaße
Fahrflächenlänge (optional)
Auffahrhöhe
Hubhöhe
Hub-/Senkzeit
Auszugslänge Radfreiheber
Scherstellensicherung
Gewicht inkl. Verpackung
4,2 t
5.600 x 2.075 mm
4.000 x 617 mm
4.400 / 4.800 mm
225 mm
max. 2.075
25 s / 25 s
1.400 - 2.100
Lichtschranke
2.700
4,2 t DUO. GN - Unterflur
Technische Daten:
Tragkraft
Fahrflächen Standardlänge
Fahrflächenmaße
Fahrflächenlänge (optional)
Auffahrhöhe
Hubhöhe
Hub-/Senkzeit
Auszugslänge Radfreiheber
Scherstellensicherung
Gewicht inkl. Verpackung
4,2 t
5.600 x 2.075 mm
4.000 x 617 mm
4.400 / 4.800 mm
225 mm
max. 2.075
25 s / 25 s
1.400 - 2.100
Lichtschranke
2.700
589 9660
589 9659
Zubehör für 4 Säulen-Hebebühne MAHA
Art.-Nr.
Bezeichnung
589 9661
Achsfreiheber (2 t)
589 9661
Polymerauflage
62
Art.-Nr.
Bezeichnung
518 2370
519 2387
520 2394
Hebebühnen
PROLIFT B2300 / B2320 / B2420
• Grundrahmenfreie asymmetrische 2-Säulenhebebühne ( B2300 / B2320 ) mit
mechanischer Synchronisation der Tragarme
• Für maximale Sicherheit und lange Lebensdauer
• Grundrahmenfreie symmetrische 2-Säulenhebebühne ( B2420 )
• Optimale Türfreiheit, Niedrige Unterschwenkhöhen, Universelle Fahrzeugaufnahme
• Automatische Tragarmverriegelung, Optimale Hubhöhe, Hubzeit 45 Sekunden
• Wartungs- und Verschleißarm
• CE-zertifiziert
Art.-Nr.
Bezeichnung
518 3040
Prolift B2300
Technische Daten:
Tragfähigkeit
3.200 kg
Hubhöhe
ca. 1.900 mm
Hub-/Senkzeit
ca. 45 Sek.
Unterschwenkhöhe
ca. 95 - 135 mm
Antriebsleistung
2 x 2,2 kW
Gewicht
ca. 550 kg
Lieferumfang:
• Hebebühne mit asymmetrischen Tragarmen
• Drehteller mit 120 mm Durchmesser
• Dauerschmiereinrichtung
• Verbindungskabel für Montagehöhe 5 m
• Kabelbrücke 4 m hoch
• 230 V Steckdose
• Bedienungsanleitung
518 3050
Prolift B2320
Technische Daten:
Tragfähigkeit
3.200 kg
Hubhöhe
ca. 1.900 mm
Hub-/Senkzeit
ca. 45 Sek.
Unterschwenkhöhe
ca. 95 - 135 mm
Antriebsleistung
2 x 2,2 kW
Gewicht
ca. 550 kg
Lieferumfang:
• Hebebühne mit asymmetrischen Tragarmen
• 230 V Steckdose
518 3070
Prolift B2420
Technische Daten:
Tragfähigkeit
3.200 kg
Hubhöhe
ca. 1.900 mm
Hub-/Senkzeit
ca. 45 Sek.
Unterschwenkhöhe
ca. 95 - 135 mm
Antriebsleistung
2 x 2,2 kW
Gewicht
ca. 550 kg
Lieferumfang:
• Hebebühne mit symmetrischen Tragarmen
• 230 V Steckdose
518 3040
63
Hebebühnen
518 3300
518 3210
518 3200
518 3220
518 3230
518 3280
Zubehör für PROLIFT B2300 / B2320 / B2420
Art.-Nr.
Bezeichnung
518 3300
Kabelbrücke
Passend für: Prolift 2300
518 3310
Kabelbrücke
Passend für: Prolift 2320/2420
518 3200
Energie-Set incl. Steckdose 230 V und Luftanschluss
518 3210
Tuning Set incl. 4 x 100 mm Teleskop Drehteller und 2 Halter für Säule
518 3220
Satz Verlängerungen 4 x 80 mm
518 3250
518 3230
518 3260
518 3240
Halter für Verlängerungen
518 3270
Halter für Verlängerungen
518 3280
Adapterset - Transporter 2 Stück (Aufnahme am Rahmen)
849 5820
Magnet - Ablageschale
64
518 3240
849 5820
Hebebühnen
Reifenlift für Lager
• Festinstallation, Plattform in unterster Stellung auf dem Boden aufliegend
• Aufnahmekorb mit verschiedenen Öffnungsvarianten, je Ebene mit einer
Absturzsicherung (Gittertor)
• Akustischer Warngeber (Fußschutz), Steuerung wie 2-Säulen-Hebebühne
• Tragsäule aus Spezialwalzprofil
• 6-fach rollengelagerter Hubwagen mit Trag- und Sicherheitsmutter
• Antrieb über Keilriemenmotor mit Thermosicherung
Art.-Nr.
Bezeichnung
518 2507
Reifenlift
Technische Daten:
Hubhöhe
Hubkraft
Leistung
Anschluss
Abmessung [L x B x H]
Gewicht
518 2514
518 2521
Reifenlift
Technische Daten:
Hubhöhe
Hubkraft
Leistung
Anschluss
Gewicht
Reifenlift
Technische Daten:
Hubhöhe
Hubkraft
Leistung
Anschluss
Gewicht
Ausführung
Korböffnung 1-seitig
3.000 - 5.000 mm
500 kg
3 kW
400 V
1200 x 1700 x 20 mm
600 kg
3.000 - 5.000 mm
500 kg
3 kW
400 V
1200 x 1700 x 20 mm
600 kg
518 2507
3.000 - 5.000 mm
500 kg
3 kW
400 V
1200 x 1700 x 20 mm
600 kg
518 2538
1. - Hubverlängerung
Länge je 500 mm
518 2514
2. - 4. Hubverlängerung
Länge je 500 mm
Korböffnungsbeispiele
Reifenlifte sind Sonderanfertigungen und sollten
immer vor Ort aufgemessen werden.
UVV (Unfallverhütungsvorschrift) nicht vergessen!!!
§ 39 - VBG 14 vom 01. April 1977
Regelmäßige Prüfungen
Hebebühnen sind nach der ersten Inbetriebnahme in Abständen von
längstens einem Jahr durch einen Sachkundigen prüfen zu lassen.
Nutzen Sie unser Angebot: Ein Wartungvertrag auch für Ihre Hebebühne
65
Notizen
Rechtliche Bestimmungen:
Copyright© 2012
Der Inhalt dieser Druckschrift wurde nach
bestem Wissen zusammengestellt. Die dargestellten Bilder entsprechen nicht dem
Lieferumfang und können optionales Zubehör enthalten. Alle Angaben sind unverbindliche Hinweise. Ein Anspruch auf Schadenersatz jeglicher Art ist ausgeschlossen.
Produktänderungen, soweit sie dem technischen Fortschritt dienen und das Produkt
nicht erheblich modifizieren, bleiben vorbehalten. Die beispielhaft aufgeführten Hinweise über den Einsatz der Produkte ba-
66
sieren auf anwendungstechnischen Erfahrungen, sind aber keine Zusicherung für
deren Eignung in spezifischen Anwendungsgebieten und befreien den Benutzer
nicht von eigener Prüfung, auch in Bezug
auf etwaige Schutzrechte Dritter.
Bedienungs- bzw. Arbeitsanleitungen, Produktinformationen und allgemeine Hinweise
zu den Vulkanisateigenschaften von Natur- und Synthesekautschuk sind zu beachten. Die angegebenen mechanischen
und physikalischen Werte unserer Produkte
beziehen sich nur auf den genannten Werkstoff (ohne Verbindungsschicht und ohne
Zugträger-Einlagen), basieren auf begleitenden Freigabeprüfungen und stellen statistische Produktkennzahlen dar, beinhalten
jedoch keine zugesicherten Eigenschaften.
Artikelbezeichnungen, die den Zusatz „EU“
enthalten, kennzeichnen gefahrstoffhaltige
Produkte, welche entsprechend den gültigen
Richtlinien 67/548/EWG und 1999/45/EG für
die Einstufung, Verpackung und Kennzeichnung gefährlicher Stoffe und Zubereitungen
der europäischen Union gekennzeichnet sind.
Die Richtlinien 67/548/EWG und 1999/45/
EG werden am 1. Juni 2015 durch die Verordnung (EG) Nr. 1272/2008 über die Einstufung, Kennzeichnung und Verpackung
von Stoffen und Gemischen, aufgehoben.
Zur Erhaltung der Produkteigenschaften
sind die gemäß DIN 7716 empfohlenen
Lagerbedingungen (u. a. trocken, kühl,
dunkel, originalverpackt) zu beachten.
ALLGEMEINE GESCHÄFTSBEDINGUNGEN
§ 1 Geltungsbereich
1. Alle Angebote erfolgen auf der Grundlage der nachstehenden
Lieferungsbedingungen. Diese liegen allen Angeboten und Vereinbarungen zugrunde und gelten durch Auftragserteilung oder
Annahme der Lieferung für die Dauer der gesamten Geschäftsverbindung als anerkannt. Abweichende Bedingungen, die nicht
ausdrücklich schriftlich anerkannt sind, sind für uns unverbindlich, auch wenn ihnen nicht ausdrücklich widersprochen wurde.
2. Der in diesen Bestimmungen verwendete Begriff „Verbraucher“ richtet sich nach der Legaldefinition in § 13 BGB.
3. Der in diesen Bestimmungen verwendete Begriff „Unternehmer“ richtet sich nach der Legaldefinition in § 14 BGB.
§ 2 Zahlungsbedingungen und Preise
1. Sofern sich aus der Auftragsbestätigung nichts anderes ergibt, gelten die Preise ab Werk ausschließlich Transportverpackung; diese wird gesondert in Rechnung gestellt.
2. Die gesetzliche Mehrwertsteuer ist nicht in den Preisen eingeschlossen; sie wird in gesetzlicher Höhe am Tag der Rechnungsstellung in der Rechnung gesondert ausgewiesen.
3. Der Kaufpreis bzw. der Rechnungsbetrag und Preise für Nebenleistungen sind bei Übergabe des Kaufgegenstandes bzw.
Werkabnahme und Aushändigung oder Übersendung der Rechnung zur Zahlung fällig.
4. Lieferungen erfolgen grundsätzlich gegen bar, Nachnahme
oder Vorauskasse. Ist der Besteller Kaufmann, erhält er bei regelmäßigen Käufen eine Kundennummer, die unbeschadet einer
abweichenden Vereinbarung zu einer Lieferung mit einem Zahlungsziel von 14 Tagen ohne Abzug ab Rechnungsdatum führt.
Dienstleistungs- und Reparaturrechnungen sowie Rechnungen
über sonstige Leistungen wie Ersatzteile für Maschinen und Geräte sowie Materialeinsatz sind sofort fällig.
5. Kommt der Besteller in Zahlungsverzug oder tritt bei ihm eine
wesentliche Vermögensverschlechterung ein, wird unser gesamtes
Guthaben sofort fällig, auch wenn es sich um Forderungen aus anderweitigen Lieferungen handelt. In diesem Fall sind wir berechtigt,
Verzugszinsen gemäß § 288 BGB zu verlangen.
6. Gerät der Besteller in Zahlungsverzug, wird ihm der Bearbeitungsaufwand für deswegen ergehende Mahnungen in Rechnung gestellt.
7. Gegen unsere Ansprüche kann der Besteller nur dann aufrechnen, wenn die Gegenforderung des Bestellers anerkannt ist
oder ein rechtskräftiger Titel vorliegt; ein Zurückbehaltungsrecht
kann er nur geltend machen, soweit es auf Ansprüchen aus dem
Kauf- bzw. Werkvertrag beruht.
§ 3 Lieferung
1. Liefertermine und Lieferfristen, die verbindlich oder unverbindlich vereinbart werden können, sind schriftlich anzugeben.
Lieferfristen beginnen mit Vertragsschluss.
2. Werden wir aufgrund eines Umstandes, den wir zu vertreten
haben, daran gehindert, den Liefergegenstand zum vereinbarten
Termin oder innerhalb der vereinbarten Frist zu liefern bzw. einen
schriftlich zugesagten Fertigstellungstermin einzuhalten, haften
wir nach den gesetzlichen Bestimmungen. Beruht der Lieferverzug lediglich auf einer Verletzung einer nicht wesentlichen Vertragspflicht, kann der Besteller einen pauschalierten Verzugsschaden in Höhe von maximal 5 % des Wertes der Lieferung
bzw. Leistung geltend machen.
3. Höhere Gewalt und Ereignisse, die uns ohne eigenes Verschulden vorübergehend daran hindern, die Lieferung bzw.
Leistung zum vereinbarten Termin oder innerhalb der vereinbarten Frist zu liefern, berechtigen uns, die Lieferung oder Leistung
um die Dauer der Behinderung zuzüglich einer angemessenen
Anlaufzeit hinauszuschieben. Verlängert sich die Lieferzeit oder
werden wir von unserer Verpflichtung frei, so kann der Besteller
hieraus keine Schadensersatzansprüche herleiten. Führen entsprechende Störungen zu einem Leistungsaufschub von mehr
als vier Monaten, kann der Besteller vom Vertrag zurücktreten.
Andere Rücktrittsrechte bleiben davon unberührt.
4. Der Besteller ist zur Annahme der Lieferung bzw. Leistung
verpflichtet. Kommt der Besteller in Annahmeverzug, so sind wir
berechtigt, Ersatz des uns hieraus entstehenden Schadens zu
verlangen.
5. Konstruktions- oder Formänderungen, Abweichungen im
Farbton sowie Änderungen des Lieferumfangs seitens des Herstellers bleiben während der Lieferzeit vorbehalten, sofern die
Änderungen oder Abweichungen unter Berücksichtigung unserer Interessen für den Besteller zumutbar sind. Sofern wir oder
der Hersteller zur Bezeichnung der Bestellung oder der bestellten Lieferung oder Leistung Zeichen oder Nummern gebrauchen
können allein daraus keine Rechte im Hinblick auf die Konkretisierung des Liefergegenstandes oder des Lieferumfangs hergeleitet werden.
6. Wir sind zu zumutbaren Teillieferungen oder Teilleistungen
jederzeit berechtigt.
§ 4 Einbau durch qualifiziertes Fachpersonal
Der Besteller ist verpflichtet, den Einbau der erworbenen Artikel
durch qualifiziertes Fachpersonal vornehmen zu lassen.
§ 5 Kostenvoranschläge, technische Unterlagen
1. Angebote, Kostenvoranschläge, Zeichnungen, Abbildungen,
Maße, Gewichte oder sonstige Leistungsdaten sind freibleibend
und nur dann verbindlich, wenn dies ausdrücklich schriftlich
vereinbart wird. Eigentums- und Urheberrechte an Kostenvoranschlägen, Abbildungen, Zeichnungen oder sonstigen Unterlagen bleiben vorbehalten.
2. Eine Weitergabe an Dritte ist nur mit schriftlicher Einwilligung
zulässig.
3. Anwendungstechnische Ratschläge in Wort und Schrift gelten
nur als unverbindliche Hinweise und befreien den Besteller nicht
von der eigenen Prüfungspflicht unter Berücksichtigung der beabsichtigten Anwendungszwecke.
§ 6 Gefahrübergang bei Kaufverträgen
1. Die Gefahr des zufälligen Untergangs und der zufälligen
Verschlechterung der Sache geht mit deren Übergabe auf den
Besteller über.
2. Für den Fall, dass der Besteller kein Verbraucher ist, geht die
Gefahr bei Versendung der Sache auf den Besteller über, wenn
die Sache an die den Transport ausführende Person übergeben
wird oder wenn die Ware zwecks Versendung unser Lager verlassen hat.
§ 7 Gewährleistung bei Kaufverträgen
1. Die Verjährungsfrist für Sachmängel beträgt bei neu hergestellten Sachen 1 Jahr, wenn es sich bei dem Besteller nicht um
einen Verbraucher handelt. Ansonsten gilt die gesetzliche Verjährungsfrist von 2 Jahren. Bei gebrauchten Waren beträgt die
Verjährungsfrist 1 Jahr, wenn es sich bei dem Besteller um einen
Verbraucher handelt. Wenn es sich bei dem Besteller nicht um
einen Verbraucher handelt, erfolgt der Verkauf von gebrauchten
Sachen unter Ausschluss jeglicher Sachmangelhaftung.
2. Die Ansprüche auf Mangelbeseitigung des Bestellers sind
vorrangig auf einen Nacherfüllungsanspruch, d. h. Nachbesserungs- oder Ersatzlieferungsanspruch, beschränkt. Sofern
der Besteller kein Verbraucher ist, haben wir das Wahlrecht
zur Nachbesserung oder Ersatzlieferung. Bei Fehlschlagen der
Nachbesserung oder Ersatzlieferung kann der Besteller Minderung verlangen oder vom Vertrag zurücktreten. Die Nachbesserung ist fehlgeschlagen, wenn und soweit eine uns zur Nacherfüllung gesetzte angemessene Frist ergebnislos verstrichen
ist. Die Voraussetzungen für die Ausübung des Rücktrittsrechts
bestimmen sich nach § 323 BGB.
3. Ansprüche auf Mangelbeseitigung hat der Besteller bei uns
geltend zu machen.
4. Im Fall eines Mangels, der auf einer fehlerhaften Montageanleitung beruht, besteht die Verpflichtung zur Sachmangelhaftung
nur, wenn die Montage bzw. der Einbau der verkauften Sache
fachkundig durchgeführt wurde. Die fachkundige Durchführung
hat der Besteller darzulegen und zu beweisen.
§ 8 Gewährleistung bei Werkverträgen, erweitertes Pfandrecht
1. Wegen unserer Forderung aus dem Auftrag steht uns ein
vertragliches Pfandrecht an den auf Grund des Auftrages in
unseren Besitz gelangten Gegenständen zu.
2. Das vertragliche Pfandrecht kann auch wegen Forderungen
aus früher durchgeführten Arbeiten und sonstigen Leistungen
geltend gemacht werden, soweit sie mit dem Auftragsgegenstand in Zusammenhang stehen. Für sonstige Ansprüche aus
der Geschäftsverbindung gilt das vertragliche Pfandrecht nur,
soweit diese unbestritten sind oder ein rechtskräftiger Titel
vorliegt und der Auftragsgegenstand dem Besteller gehört.
3. Ansprüche des Bestellers wegen Sachmängeln verjähren in
einem Jahr ab Abnahme des Leistungsgegenstandes. Nimmt
der Besteller den Auftragsgegenstand trotz Kenntnis eines
Mangels ab, stehen ihm Sachmängelansprüche nur zu, wenn
er sich diese bei der Abnahme vorbehält.
4. Die Abnahme des Leistungsgegenstandes durch den Besteller erfolgt in unserem Betrieb, soweit nichts anderes vereinbart ist.
5. Ist Gegenstand des Auftrags die Lieferung herzustellender
oder zu erzeugender beweglicher Sachen und ist der Besteller eine juristische Person des öffentlichen Rechts, ein öffentlichrechtliches Sondervermögen oder ein Unternehmer, der bei
Abschluss des Vertrages in Ausübung seiner gewerblichen oder
selbständigen beruflichen Tätigkeit handelt, verjähren Ansprüche des Bestellers wegen Sachmängeln in einem Jahr ab Ablieferung. Für andere Besteller (Verbraucher) gelten in diesem Fall
die gesetzlichen Bestimmungen.
6. Wenn die vom Besteller gelieferten Stoffe (insbesondere
Einsatz-, Betriebs- und Verfahrensbedingungen, Rezepturen,
Spezifikationen sowie sonstige für die zu erbringende Leistung
erheblichen Umstände und Parameter) einen Mangel verursachen, ist unsere Haftung ausgeschlossen.
7. Im übrigen gelten die kaufrechtlichen Vorschriften unserer
Allgemeinen Geschäftsbedingungen entsprechend.
§ 9 Haftung
Wir haften nach den gesetzlichen Bestimmungen, sofern
der Besteller Schadensersatzansprüche geltend macht, die
auf Arglist, Vorsatz oder grober Fahrlässigkeit, einschließlich Arglist, Vorsatz oder grober Fahrlässigkeit unserer
Vertreter oder Erfüllungsgehilfen beruhen. Sofern der Besteller kein Verbraucher ist, ist die Haftung, soweit uns eine
grob fahrlässige Pflichtverletzung angelastet wird, auf den
vorhersehbaren,typischerweise eintretenden Schaden begrenzt.
Im übrigen ist die Schadensersatzhaftung ausgeschlossen; insoweit haften wir insbesondere nicht für Schäden, die nicht am
Lieferungsgegenstand entstanden sind, es sei denn, es handelt sich dabei um eine Verletzung von Leben, Körper und/oder
Gesundheit.
§ 10 Unternehmerrückgriff bei Verkauf an gewerbliche
Wiederverkäufer
1. Wenn der Besteller die verkaufte Sache im Rahmen seines
gewerblichen Betriebes an einen Verbraucher weiterverkauft hat
und diese Sache als Folge ihrer Mangelhaftigkeit zurücknehmen
oder den Kaufpreis mindern musste, kann er uns gegenüber
Sachmangelhaftungsansprüche geltend machen.
2. Der Besteller kann zudem Ersatz der Aufwendungen verlangen, die er im Verhältnis zum Verbraucher zu tragen hatte, wenn
der vom Verbraucher geltend gemachte Mangel bereits beim
Übergang der Gefahr auf den Besteller vorhanden war.
3. Der Besteller hat im Rahmen dieses Unternehmerrückgriffs
uns gegenüber keinen Anspruch auf Schadensersatz.
§ 11 Warenrücknahme/Wiedereinlagerungsgebühr
1. Soweit wir freiwillig vom Besteller Ware zurücknehmen, gilt
folgendes: Rücknahmefähig ist nur Ware in ordnungsgemäßem,
verkaufsfähigem Zustand, bei der es sich nicht um Sonderanfertigungen bzw. -bestellungen handelt. Gegen Rückgabe der
Ware erhält der Besteller eine Gutschrift in Höhe des Warenwerts, abzüglich einer Wiedereinlagerungsgebühr, die nicht in
bar ausbezahlt wird, sondern nur bei künftigen Einkäufen bzw.
Aufträgen verrechnet wird.
2. Die Wiedereinlagerungsgebühr beträgt pro Artikel pauschal
10 % des Wertes der zurückgenommenen Ware.
§ 12 Eigentumsvorbehalt
1. Der Liefergegenstand bleibt bis zum Ausgleich der uns aufgrund des Kauf- bzw. Werkvertrages zustehenden Forderungen
unser Eigentum. Ist der Besteller ein Kaufmann, behalten wir uns
das Eigentum an allen Liefergegenständen bis zum Eingang aller
Zahlungen aus der Geschäftsbeziehung vor.
2. Bei vertragswidrigem Verhalten des Bestellers, insbesondere
bei Zahlungsverzug, sind wir berechtigt, vom Vertrag zurückzutreten und die unter Eigentumsvorbehalt stehende Ware herauszuverlangen. Der Besteller ist zur Herausgabe verpflichtet. Wir
sind nach der Rücknahme des Liefergegenstandes zu dessen
Verwertung befugt. Die Besteller ist verpflichtet, uns die Differenz zwischen Kaufpreis und Verwertungserlös zu ersetzen. Die
Geltendmachung weiterer Ansprüche gegen den Besteller bleibt
darüber hinaus vorbehalten.
3. Der Besteller ist berechtigt, die Liefergegenstände im ordentlichen Geschäftsgang weiter zu verkaufen; er tritt uns jedoch
bereits jetzt alle Forderungen in Höhe des Faktura-Endbetrages
der von ihm geschuldeten Forderung (einschließlich Umsatzsteuer) ab, die ihm aus der Weiterveräußerung gegen seine
Abnehmer oder Dritte erwachsen, unabhängig davon, ob die
Liefergegenstände ohne oder nach Verarbeitung weiter verkauft
worden sind. Zur Einziehung dieser Forderungen bleibt der Besteller auch nach der Abtretung ermächtigt. Unsere Befugnis,
die Forderungen selbst einzuziehen, bleibt hiervon unberührt.
Wir verpflichten uns, die Forderungen nicht selbst einzuziehen,
tragsgemäß nachkommt und kein Antrag auf Eröffnung eines
Insolvenzverfahrens gestellt ist. Ist einer der letztgenannten Umstände eingetreten, hat der Besteller auf unser Verlangen uns
gegenüber alle Angaben zu machen, die zum Einzug der abgetretenen Forderung erforderlich sind, und die dazugehörigen
Unterlagen auszuhändigen sowie den betreffenden Schuldnern
(Dritten) die Abtretung mitzuteilen.
4. Die Verarbeitung oder Umbildung der Waren durch den Besteller wird stets für uns vorgenommen. Werden die Liefergegenstände mit anderen, uns nicht gehörenden Gegenständen
verarbeitet, so erwerben wir das Miteigentum an der Sache im
Verhältnis des Wertes der Liefergegenstände zu den anderen
verarbeiteten Gegenständen zur Zeit der Verarbeitung.
5. Werden die Liefergegenstände mit anderen, uns nicht gehörenden Gegenständen untrennbar vermischt, so erwerben wir
das Miteigentum an der neuen Sache im Verhältnis des Wertes
des Liefergegenstandes zu den anderen vermischten Gegenständen. Der Besteller verwahrt das Miteigentum für uns.
6. Der Besteller darf die Liefergegenstände weder verpfänden
noch zur Sicherheit übereignen. Bei Pfändungen sowie Beschlagnahme oder sonstigen Verfügungen durch Dritte hat der
Besteller uns unverzüglich davon zu benachrichtigen und uns
alle Auskünfte und Unterlagen zur Verfügung zu stellen, die zur
Wahrung unserer Rechte erforderlich sind. Vollstreckungsbeamte bzw. ein Dritter sind auf unser Eigentum hinzuweisen.
7. Für den Fall, dass der Wert unserer Sicherheiten die zu sichernden Forderungen um mehr als 20 % übersteigt, sind wir
verpflichtet, die uns zustehenden Sicherheiten auf Verlangen
des Bestellers insoweit freizugeben. Die Auswahl der freizugebenden Sicherheiten obliegt uns.
§ 13 Datenschutz
Gemäß § 33 BDSG weisen wir darauf hin, dass sämtliche kunden- und lieferantenbezogenen Daten mit Hilfe der elektronischen Datenverarbeitung von uns gespeichert und verarbeitet
werden.
§ 14 Schlussbestimmungen
1. Bei allen sich aus dem Vertragsverhältnis ergebenden Streitigkeiten ist, wenn der Besteller Kaufmann, eine juristische
Person des öffentlichen Rechts oder ein öffentlich-rechtliches
Sondervermögen ist, die Klage bei dem Gericht zu erheben, das
für unseren Hauptsitz zuständig ist. Wir sind auch berechtigt, am
Hauptsitz des Bestellers zu klagen, wenn der Besteller ein Kaufmann ist.
2. Es gilt ausschließlich Deutsches Recht unter Ausschluss von
dessen Internationalem Privatrecht sowie der Regeln über den
internationalen Warenkauf (insbesondere UN-Kaufrecht), auch
wenn der Besteller seinen Firmensitz im Ausland hat.
3. Sollten einzelne Bestimmungen des Vertrages mit dem Besteller einschließlich dieser Allgemeinen Geschäftsbedingungen
ganz oder teilweise unwirksam sein oder werden, so wird hierdurch die Gültigkeit der übrigen Bestimmungen nicht berührt.
Die ganz oder teilweise unwirksame Regelung soll durch eine
Regelung ersetzt werden, deren wirtschaftlicher Erfolg dem der
unwirksamen möglichst nahe kommt.
Stand: 05/2011
Boschstraße 4
59609 Anröchte
REMA TIP TOP VERTRETUNGEN UND
TECHNISCHE FACHBERATUNG
Boschstraße 4
59609 Anröchte
Tel.
02947/97 38 7-0
Fax
02947/97 38 7-50
E-Mail
[email protected]
Homepage: www.tiptop-automotive.de
Webshop: www.tta-shop.de
Zentrale
REMA TIP TOP GmbH
Business Unit Automotive
Gruber Straße 63
85586 Poing
Tel.
08121/70 7-234
Fax
08121/70 7-222
E-Mail
[email protected]
Homepage: www.rema-tiptop.com
REMA TIP TOP Vertretungen
Niedersachsen West, Bremen
Holldorb GmbH
Baden-Württemberg
Erwin Gall Vulkanisierbedarf
Graf-Zeppelin-Ring 6
27211 Bassum
Tel.
04241/92 29 33
Fax
04241/92 29 89
E-Mail
[email protected]
Zweigniederlassung der TIP TOP Automotive GmbH
Münchinger Weg 30
71701 Schwieberdingen
Tel.
07150/91 63 4-0
Fax
07150/91 63 4-50
E-Mail
[email protected]
Homepage www.gall-stuttgart.de
Webshop
www.gall-webshop.de
Nordrhein-Westfalen Nord
Handelsvertretung
Christoph Reckort
Sonnenhof 30
45889 Gelsenkirchen
Mobil
0160/78 26 58 1
Fax
02947/97 38 7-6696
E-Mail
christoph.reckort@
tiptop-automotive.de
REMA TIP TOP Fachberatung
Schleswig-Holstein,
Hamburg Nord
René Böhm
Mobil
Fax
E-Mail
0171/33 38 24 4
02947/97 38 7-6695
rene.boehm@
Hamburg Süd,
Niedersachsen Ost
Tobias Borgeest
Mobil
Fax
E-Mail
0160/58 47 47 6
04173/33 70 48 1
tobias.borgeest@
Mecklenburg-Vorpommern
Michael Mamerow
Nordrhein-Westfalen Süd
Ralf Begall
Bayern Mitte
Andreas Görlich
Nordrhein-Westfalen West
Achim Kuhnigk
Saarland, Hessen Süd,
Rheinland-Pfalz
Werner Zeitz
Bayern Nord, Thüringen Süd
Herbert Egger
Mobil
Fax
E-Mail
Mobil
Fax
E-Mail
0171/14 62 71 5
039602/20 16 2
michael.mamerow@
0171/68 057 41
02947/97 38 75 0
achim.kuhnigk@
Nordrhein-Westfalen Ost
Manfred Stief
Mobil
Fax
E-Mail
0160/58 47 48 2
02947/97 38 75 0
ralf.begall@
0171/14 63 36 8
02631/76 07 5
werner.zeitz@
Niedersachsen Süd,
Sachsen-Anhalt, Hessen Nord
Uwe Anderseck
Mobil
Fax
E-Mail
Mobil
Fax
E-Mail
Bayern Süd
Herbert Dreier
0171/65 46 90 2
08531/98 31 06
herbert.egger@
Mobil
Fax
E-Mail
Grosskundenbetreuung
Einrichtung - Planung Beratung
Reifenreparatur,- Geräte,
MTR, Schulung
Technischer Kundendienst
Gebiet Nord
Andreas Siegfried
Herbert Egger (Süd)
Andreas Sagolla
Stefan Schmidt
KeyAccount
Reifenreparatur,- Geräte
Runderneuerung, Schulung
2-Rad - Produkte- Verkaufsförderung (deutschlandweit)
Andreas Görlich
Uwe Dohse
Mobil
Fax
E-Mail
Frank Scherl
Mobil
Fax
E-Mail
0171/14 94 52 9
02947/97 38 75 0
peter.john@
0171/38 13 57 8
05859/97 01 66
andreas.siegfried@
0171/20 97 68 8
+493222/83 57 70 1
frank.scherl@
Verkauf Mobiler Reifenservice
Peter John
Mobil
Fax
E-Mail
0171/14 94 52 9
02947/97 38 75 0
peter.john@
Mobil
Fax
E-Mail
Mobil
Fax
E-Mail
0171/65 46 90 2
08531/98 31 06
herbert.egger@
0171/149 45 07
08122/22 78 76 8
andreas.goerlich@
Mobil
Fax
E-Mail
Mobil
Fax
E-Mail
Mobil
E-Mail
0160/58 47 43 0
05151/40 80 19
uwe.anderseck@
0170/34 53 57 1
02947/97 38 75 0
andreas.sagolla@
0171/14 86 63 0
uwe.dohse@
Handelsvertretung OCG
Oliver Gsänger
Mobil
Fax
E-Mail
0172/82 01 60 2
08250/16 08
welcome@
ocg-sports.de
Mobil
Fax
E-Mail
0171/14 94 50 7
08122/22 78 76 8
andreas.goerlich@
Berlin, Brandenburg Süd
Sachsen, Thüringen Nord
Peter John
Mobil
Fax
E-Mail
0171/62 86 55 3
02947/97 38 75 0
manfred.stief@
Mobil
Fax
E-Mail
Tel.
Fax
E-Mail
0171/14 94 50 3
02947/97 38 75 0
herbert.dreier@
02947/97 38 71 5
02947/97 38 73 4
stefan.schmidt@

Werkstattausstattung Motorrad und PKW

Transcription

Documents pareils

polo 1,4 goal ex kasling 441

Flügeltorantrieb FA

Fletcher Klasse Bundesmarine

Große Tüten kleiner Preis

PProdu ukt-I nfor rmat ion

DHL Abholauftrag

DIE BOX Aluminium- Transportkisten aus Riffelblech

Autoradio Fernbedieninterface für BMW

ANGEBOTE

Lampenfassungen für W2x4,6d Sockel Lamp Holders for W2x4.6d
