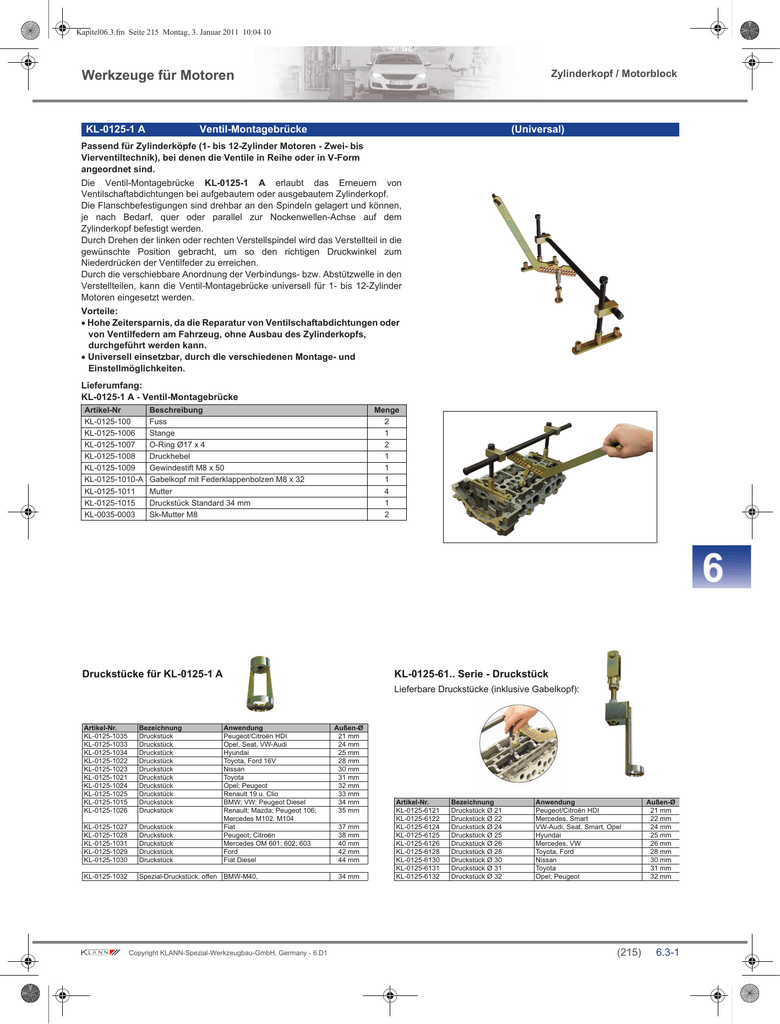

Werkzeuge für Motoren
KL-0125-1 A
Zylinderkopf / Motorblock
Ventil-Montagebrücke
(Universal)
Passend für Zylinderköpfe (1- bis 12-Zylinder Motoren - Zwei- bis
Vierventiltechnik), bei denen die Ventile in Reihe oder in V-Form
angeordnet sind.
KL-0125-1 A
Die Ventil-Montagebrücke KL-0125-1 A erlaubt das Erneuern von
Ventilschaftabdichtungen bei aufgebautem oder ausgebautem Zylinderkopf.
Die Flanschbefestigungen sind drehbar an den Spindeln gelagert und können,
je nach Bedarf, quer oder parallel zur Nockenwellen-Achse auf dem
Zylinderkopf befestigt werden.
Durch Drehen der linken oder rechten Verstellspindel wird das Verstellteil in die
gewünschte Position gebracht, um so den richtigen Druckwinkel zum
Niederdrücken der Ventilfeder zu erreichen.
Durch die verschiebbare Anordnung der Verbindungs- bzw. Abstützwelle in den
Verstellteilen, kann die Ventil-Montagebrücke universell für 1- bis 12-Zylinder
Motoren eingesetzt werden.
Vorteile:
 Hohe Zeitersparnis, da die Reparatur von Ventilschaftabdichtungen oder
von Ventilfedern am Fahrzeug, ohne Ausbau des Zylinderkopfs,
durchgeführt werden kann.
 Universell einsetzbar, durch die verschiedenen Montage- und
Einstellmöglichkeiten.
PM
Lieferumfang:
KL-0125-1 A - Ventil-Montagebrücke
Artikel-Nr
KL-0125-100
KL-0125-1006
KL-0125-1007
KL-0125-1008
KL-0125-1009
KL-0125-1010-A
KL-0125-1011
KL-0125-1015
KL-0035-0003
Beschreibung
Fuss
Stange
O-Ring Ø17 x 4
Druckhebel
Gewindestift M8 x 50
Gabelkopf mit Federklappenbolzen M8 x 32
Mutter
Druckstück Standard 34 mm
Sk-Mutter M8
Menge
2
1
2
1
1
1
4
1
2
Druckstücke für KL-0125-1 A
KL-0125-61.. Serie - Druckstück
Lieferbare Druckstücke (inklusive Gabelkopf):
Artikel-Nr.
KL-0125-1035
KL-0125-1033
KL-0125-1034
KL-0125-1022
KL-0125-1023
KL-0125-1021
KL-0125-1024
KL-0125-1025
KL-0125-1015
KL-0125-1026
Bezeichnung
Druckstück
Druckstück
Druckstück
Druckstück
Druckstück
Druckstück
Druckstück
Druckstück
Druckstück
Druckstück
Anwendung
Peugeot/Citroën HDI
Opel, Seat, VW-Audi
Hyundai
Toyota, Ford 16V
Nissan
Toyota
Opel; Peugeot
Renault 19 u. Clio
BMW; VW; Peugeot Diesel
Renault; Mazda; Peugeot 106;
Mercedes M102, M104
Fiat
Peugeot; Citroën
Mercedes OM 601; 602; 603
Ford
Fiat Diesel
KL-0125-1027
KL-0125-1028
KL-0125-1031
KL-0125-1029
KL-0125-1030
Druckstück
Druckstück
Druckstück
Druckstück
Druckstück
KL-0125-1032
Spezial-Druckstück, offen BMW-M40,
Copyright KLANN-Spezial-Werkzeugbau-GmbH, Germany - 6.D1
Außen-Ø
21 mm
24 mm
25 mm
28 mm
30 mm
31 mm
32 mm
33 mm
34 mm
35 mm
37 mm
38 mm
40 mm
42 mm
44 mm
34 mm
Artikel-Nr.
KL-0125-6121
KL-0125-6122
KL-0125-6124
KL-0125-6125
KL-0125-6126
KL-0125-6128
KL-0125-6130
KL-0125-6131
KL-0125-6132
Bezeichnung
Druckstück Ø 21
Druckstück Ø 22
Druckstück Ø 24
Druckstück Ø 25
Druckstück Ø 26
Druckstück Ø 28
Druckstück Ø 30
Druckstück Ø 31
Druckstück Ø 32
Anwendung
Peugeot/Citroën HDI
Mercedes, Smart
VW-Audi, Seat, Smart, Opel
Hyundai
Mercedes, VW
Toyota, Ford
Nissan
Toyota
Opel; Peugeot
(215)
Außen-Ø
21 mm
22 mm
24 mm
25 mm
26 mm
28 mm
30 mm
31 mm
32 mm
6.3-1
