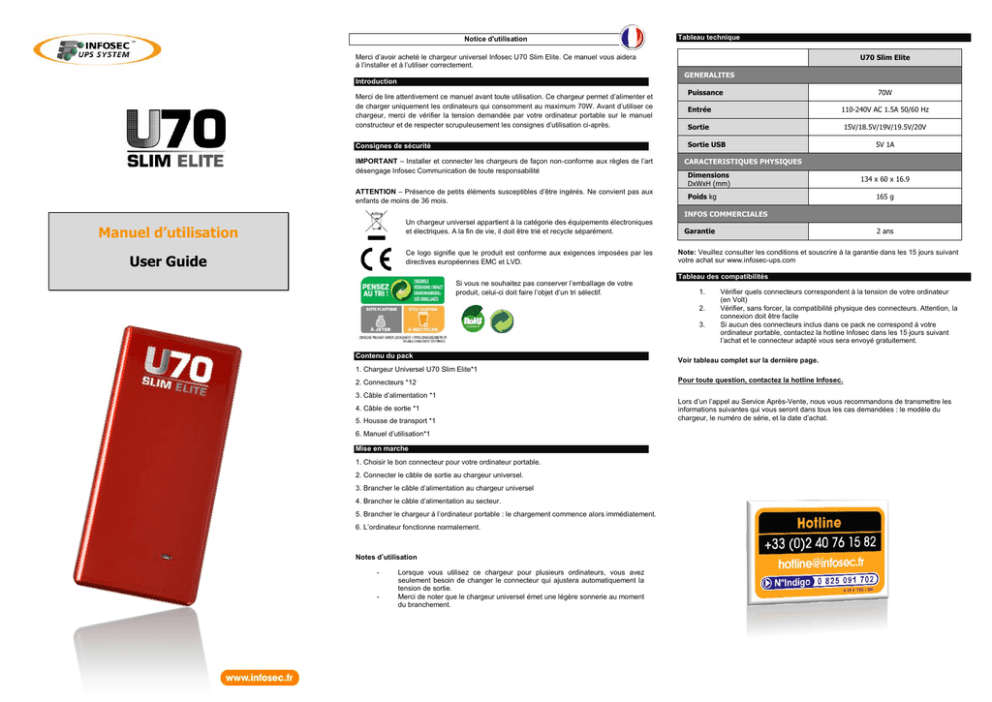

Manuel d`utilisation User Guide

Notice d'utilisation
Tableau technique
Merci d’avoir acheté le chargeur universel Infosec U70 Slim Elite. Ce manuel vous aidera
à l’installer et à l’utiliser correctement.
U70 Slim Elite
GENERALITES
Introduction
Merci de lire attentivement ce manuel avant toute utilisation. Ce chargeur permet d’alimenter et
de charger uniquement les ordinateurs qui consomment au maximum 70W. Avant d’utiliser ce
chargeur, merci de vérifier la tension demandée par votre ordinateur portable sur le manuel
constructeur et de respecter scrupuleusement les consignes d’utilisation ci-après.
Puissance
70W
Entrée
110-240V AC 1.5A 50/60 Hz
Sortie
15V/18.5V/19V/19.5V/20V
Sortie USB
Consignes de sécurité
IMPORTANT – Installer et connecter les chargeurs de façon non-conforme aux règles de l’art
désengage Infosec Communication de toute responsabilité
ATTENTION – Présence de petits éléments susceptibles d’être ingérés. Ne convient pas aux
enfants de moins de 36 mois.
5V 1A
CARACTERISTIQUES PHYSIQUES
Dimensions
DxWxH (mm)
Poids kg
134 x 60 x 16.9
165 g
INFOS COMMERCIALES
Un chargeur universel appartient à la catégorie des équipements électroniques
et électriques. A la fin de vie, il doit être trié et recycle séparément.
Manuel d’utilisation
Ce logo signifie que le produit est conforme aux exigences imposées par les
directives européennes EMC et LVD.
User Guide
Si vous ne souhaitez pas conserver l’emballage de votre
produit, celui-ci doit faire l’objet d’un tri sélectif.
Garantie
Note: Veuillez consulter les conditions et souscrire à la garantie dans les 15 jours suivant
votre achat sur www.infosec-ups.com
Tableau des compatibilités
1.
2.
3.
Contenu du pack
2 ans
Vérifier quels connecteurs correspondent à la tension de votre ordinateur
(en Volt)
Vérifier, sans forcer, la compatibilité physique des connecteurs. Attention, la
connexion doit être facile
Si aucun des connecteurs inclus dans ce pack ne correspond à votre
ordinateur portable, contactez la hotline Infosec dans les 15 jours suivant
l’achat et le connecteur adapté vous sera envoyé gratuitement.
Voir tableau complet sur la dernière page.
1. Chargeur Universel U70 Slim Elite*1
2. Connecteurs *12
3. Câble d’alimentation *1
4. Câble de sortie *1
5. Housse de transport *1
6. Manuel d’utilisation*1
Mise en marche
1. Choisir le bon connecteur pour votre ordinateur portable.
2. Connecter le câble de sortie au chargeur universel.
3. Brancher le câble d’alimentation au chargeur universel
4. Brancher le câble d’alimentation au secteur.
5. Brancher le chargeur à l’ordinateur portable : le chargement commence alors immédiatement.
6. L’ordinateur fonctionne normalement.
Notes d’utilisation
-
-
Lorsque vous utilisez ce chargeur pour plusieurs ordinateurs, vous avez
seulement besoin de changer le connecteur qui ajustera automatiquement la
tension de sortie.
Merci de noter que le chargeur universel émet une légère sonnerie au moment
du branchement.
Pour toute question, contactez la hotline Infosec.
Lors d’un l’appel au Service Après-Vente, nous vous recommandons de transmettre les
informations suivantes qui vous seront dans tous les cas demandées : le modèle du
chargeur, le numéro de série, et la date d’achat.
User Guide
Technical specifications
Connectors /
Connecteurs
U70 Slim Elite
Thank you for buying the U70 Slim Elite universal adapter! This manual will help you
install and use it properly.
Voltage /
Tension
Size /
Dimension
C1
15V
ø6.3×ø
3.0mm
C2
19V
ø2.5×ø
0.7mm
C3
16V
ø6.0×ø
4.4mm
C4
18.5V
ø(4.84.2)
×ø1.7m
m
C5
18.5V
ø4.8×ø
1.7mm
C6
18.5-19V
ø7.4×ø
5.0mm
C7
19V
ø5.5×ø
1.7mm
C8
19V
ø5.5×ø
2.1mm
C9
19V
ø5.5×ø
2.5mm
C10
19V
ø5.5×ø
3.0mm
with pin
C11
19.5V
ø6.0×ø
4.4mm
with pin
GENERAL SPECIFICATIONS
Introduction
To ensure this product is correctly installed and used appropriately, we highly advise you
to read this user guide very carefully. This charging unit will ONLY supply power to the
laptops which work under 70 Watts. Before using the charger please check your
Notebook/Netbook manufacturer's user manual to ascertain the correct voltage. Please
also check the compatibility chart below for tip selection.
Power
70W
Input
110-240V AC 1.5A 50/60 Hz
Output
15V/18.5V/19V/19.5V/20V
USB output
5V 1A
CARACTERISTIQUES PHYSIQUES
Safety instructions
IMPORTANT – installing and connecting this product in a way that does not comply with
accepted practices releases Infosec Communication from any liability.
Dimensions
DxWxH (mm)
Weight kg
IMPORTANT – Contains small parts likely to be swallowed. Not suitable for children under 36
months.
A charger belongs to the electronic and electrical equipment category. At the
end of its useful life it must be disposed of separately and in an appropriate
manner.
This logo means that this product answers to the european EMC and LVD
165 g
SALES INFO
Warranty
2 year
Note: See warranty conditions and register within 15 days after purchase on the web site:
www.infosec-ups.com
Compatibility Chart: Note/Netbook Connectors
1.
2.
If you don’t want to keep the packaging, it must be recycled
and disposed of separately.
134 x 60 x 16.9
3.
Always check that you have the unit set to the correct voltage
Please check each connector for an exact match if that is the case. Never
force a connector into a Net/Notebook. The connection should be a firm but
easy fit.
If none of the connectors included in this pack fit into your laptop, Infosec
will send you the right one free of charge as long as this is requested within
15 days.
See connectors guide on the last page.
For any questions please contact Infosec Hotline.
Package content
1. The main adapter U70 Slim Elite *1
2. DC connectors *12
When calling the After-Sales Department, please have the following information ready, it
will be required regardless of the problem: Charger model, serial number and date of
purchase. Please provide an accurate description of the problem.
3. AC power cord *1
4. Standard DC cord *1
5. Gift bag *1
6. Instruction manual*1
Operation steps
1. Choose the correct tip for your Notebook/ Netbook (Check the compatibility chart).
2. Connect DC cable to the main charging unit.
3. Plug AC cable into the charger unit.
C12
19.5V
ø7.4×ø
5.0mm
with pin
C13
20V
ø5.5×ø
2.5mm
C14
20V
ø7.7×ø
5.5mm
4. Plug AC cable into AC power source.
5. Plug the charger into your Notebook/Nerbook and it will power and charge immediately.
6. The laptop will be working normally if every step is doing correctly.
Operation & Notes
-
When sharing with different laptops,you only need to switch to the correct
intelligent tip which will adjust voltage automatically.
Please note that Universal Laptop Charger will ring slight sound as “DaDa”
when links to AC power linking with tip.
Replacement for / Utilisé pour
TOSHIBA Satellite 1400. Satellite 1800. Satellite 2500
Satellite 5000 .Satellite 5100 .Satellite 5110 Satellite 2400.
Satellite Pro 6000. Satellite Pro 6100. Portege 2000.
Portege 3500. Portege 4000. Tecra 9000. Tecra 9100 ...
Lenovo IdeaPad S9, Lenovo IdeaPad S9e, Lenovo IdeaPad
S10, Lenovo IdeaPad S10e Advent 4211 HAIER X100
HAIER X101 HASEE Q120CHASEE Q130W/R MSI Wind
U100 MSI Wind U115 HybridMSI Wind U120NX9110,
NX9500 ...
Sony Vaio PCG-SR, PCG-SRX, PCG-VX, PCG-SR27K,
PCG-SRX99, PCG-VX88, PCG-VX89 PCG-ELK, PCGGRX1P, PCG-Z600LEK, VAIO PCV-P101, PCG-5316 /
VAIO PCG-R505, PCG-R600, PCG-Z505 PCG-NB90PSYA / VAIO PCG-V505, PCG-Z1, VGN-B T2, VAIO
VGN-T ,SONY VAIO VGN-UX380 VGN-UX280P7 VGNUX280P...
HP Compaq Business Mobile W orkstation NW8000
,Compaq Presario X1200 , X1200, X1201, X1201US,
X1210, X1210CA, X1210US, X1220, X1220US, X1230,
X1230US Compaq Presario X1300 , X1300, X1301,
X1301US, X1360, X1360US, X1360CL, X1360CA, X1370,
1370US, X1390, X1390US, X1937, X1397US ...
HP Armada 110,HP Armada E500,HP Armada E500S,HP
Armada E700,HP Armada M300 HP Armada M700,HP
Armada V300,HP Evo 1640 HP Evo 305,HP Evo N110,HP
Evo N150,HP Evo N200,HP Evo N400C,HP EVO N410C
HP Evo N600C,HP Evo N800C,HP EVO N800V HP
Prosignia 140,HP Prosignia 150,HP Prosignia 160,HP
Prosignia 165,HP Prosignia 170SMB, HP Prosignia
190SMB ...
HP Business Notebook PC 6510b , HP Business Notebook
PC 6515b , HP Business Notebook PC 6710b, HP
Business Notebook PC 6710s, HP Business Notebook PC
6715b, HP Business Notebook PC 6715s, HP Compaq
Business Notebook nc2400
HP Compaq Business Notebook nc4400 , HP Compaq
Business Notebook nc6320 , HP Compaq Business
Notebook nc6400 , HP Compaq Business Notebook
nc8430 , HP Compaq Business Notebook nw8440 , HP
Compaq Business Notebook nw9440
HP Compaq Business Notebook nx6110 , HP Compaq
Business Notebook nx6115 , HP Compaq Business
Notebook nx6120 , HP Compaq Business Notebook
nx6125 , HP Compaq Business Notebook nx6130 , HP
Compaq Business Notebook nx6310 , HP Compaq
Business Notebook nx6315 , HP Compaq Business
Notebook nx6320 , HP Compaq Business Notebook
nx6325 , HP Compaq Business Notebook nx7300
Acer Aspire 3020 AS3020LMi, AS3020WLMi,
AS3021WLMi, AS3022LMi, AS3022WLM, AS3022WLMi,
AS3023LMi, AS3023WLM, AS3023WLMi, AS3025WLM,
AS3025WLMi Acer Aspire 5020 AS5020LCi, AS5020LMi,
AS5021LCi, AS5021LMi, AS5021NWLCi,
AS5021WLCi,AS5021WLM, AS5021WLMi, AS5022NWLMi,
AS5022WLM, AS5022WLMi, AS5023WLMi, AS5024LMi,
AS5024WLCi ......
Acer TravelMate
TM345T/TM347T/TM351TE/TM350TE/TM352TE/TM211T/T
M353TE/TM353TEV/TM354TE/TM354TEV/TM521TE/TM52
4TXV/TM525TE/TM525TXV/TM528TE/TM529TX/TM529AT
X/TM551XV/TM600TER/TM602TER/TM603TER/TM604TE
R/TM610TXV/TM610TXVi/TM610TXC/TM611TXV/TM611T
XC/TM612TXV/TM612TXC/TM613TXV/TM613TXC/TM730
TX/TM732TX/TM734TL/TM735TLV/TM738TLV/TM739TLV
......
Compaq Presario Notebooks 2100 2175EA 2100AP,
2100CA, 2100CA, 2100LA, 2100US, 2100US, 2100US
CTO AMD, 2100US CTO INT, 2101AP, 2101US, 2101US,
2102AP, 2102EA, 2102US, 2102US, 2103AP, 2103EA,
2104AP, 2105AP, 2105CA, 2105CA, 2105EA, 2105LA,
2105US, 2105US, 2106AP, 2106EA, 2106US, 2106US,
2107AP, 2107EA, 2108EA, 2109EA, 2110AP, 2110CA,
2110CA, 2110EA, 2110LA, 2120AP, 2120EA ......
1701FP / 1702FP / 1900FP / 1500FP and 17" / 19" LCD
Samsung LTM1555,Samsung LTN1565 LCD 15" LCD
monitors Samsung LTM1555, Samsung LTN1565 15" LCD
monitors SyncMaster 150MP, SyncMaster 1501MP
SyncMaster 152B, SyncMaster 152T, SyncMaster 570S
TFT, SyncMaster 570V TFT 15" LCD monitors.
Sony A4100, A4170, A4177, A4178, A4187, A4190...
Dell Inspiron 300M, 500M, 505M, 600M, 630M, 640M,
700M, 710M.Dell Inspiron 1401, 1410, 1420, 1501, 1520,
1521, 1525, 6000, 6400.Dell Inspiron E1405, E1505.Dell
Latitude 120L, 131L.Dell Latitude D400, D410, D420,
D430.Dell Latitude D500, D505, D510, D520, D530, D531,
D531N.
Dell Latitude D600, D610, D620, D630, D630N, D631N,Dell
Latitude D800, D810, D830, D830N,Dell Latitude X300,
E4300 ,Dell Precision M20, M60, M65, M70,Dell XPS
M1210, M1330, M140,Dell Vostro 1000, 1400, 1500 ......
For ASUS Eee PC 1005HA, Eee PC 1008HA, Eee PC
1101HA, Eee PC 1104HA, Eee PC 1106HA, Eee PC
1201HA...
IBM LENOVO N100 ,IBM LENOVO V100, IBM Lenovo
Z60M ,IBM Thinkpad R60, IBM LENOVO 3000 ,IBM
LENOVO C100, IBM LENOVO Z60M ,IBM LENOVO Z60T,
IBM Thinkpad T60 ,IBM Thinkpad X60, IBM Thinkpad Z60
...
INFOSEC UPS SYSTEM 4, rue de la Rigotière 44700 ORVAULT - France www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 [email protected] – 02 12 AA 82 203 19
