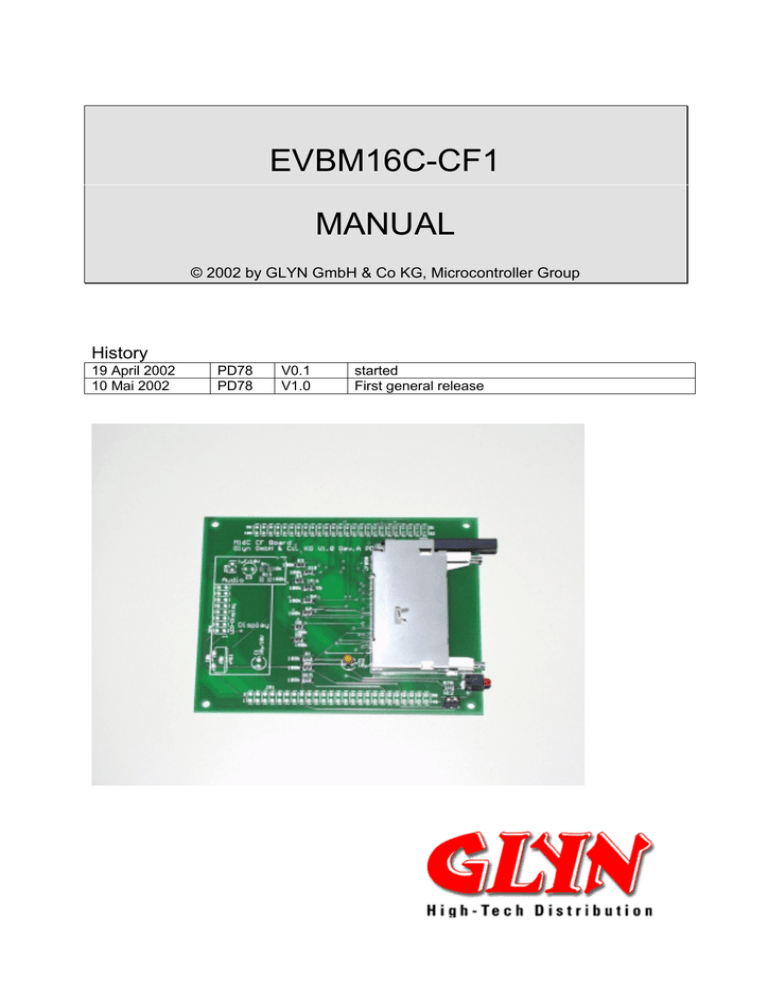

EVBM16C-CF1

EVBM16C-CF1
MANUAL
© 2002 by GLYN GmbH & Co KG, Microcontroller Group
History
19 April 2002
10 Mai 2002
PD78
PD78
V0.1
V1.0
started
First general release
GLYN EVBM16C-CF1 Manual
Inhaltsverzeichnis
1. Einleitung
1.1. Lieferumfang
1.2. Empfohlene Speicherkarten
3
2. Hardware
2.1. DieTechnik der Compact Flash Karte
4
2.1.1. Features
2.2. M16C und Compact Flash
6
2.2.1. Memory Expansion Mode
2.2.2. Beschreibung der verwendeten M16C Pins
2.2.3. Anschluß CF-Karte an M16C
7
2.2.4. 16-Bit Anschaltung im M16C/62A/80 „Memory Extend Mode“ und „Memory Map
Mode“:
8
2.3. Das Board: EVBM16C-CF1
9
2.3.1. Das Board:
2.3.2. Bauteilliste
10
2.3.3. Funktionsbeschreibung
2.3.4. Anschlußbelegung des Display Steckers JP4
11
2.3.5. Schaltplan
12
3. Software
3.1. Initialisierung des externen Busses
3.1.1. M16C/62
3.1.2. M16C/80
3.2. Beschreibung der Demosoftware "Waveplayer
3.3. Adreßbereich CompactFlash im Memory Map Modus
3.4. Flußlaufdiagramm Sector Read
3.5. Flußlaufdiagramm Sector Write
13
14
15
16
17
 2002 GLYN GmbH & Co. KG
Alle Rechte vorbehalten. Kein Teil dieser Dokumentation darf in irgendeiner Form (Druck, Fotokopie,
Mikrofilm oder einem anderem Verfahren) ohne schriftliche Genehmigung der GLYN GmbH & Co. KG,
D-65510 Idstein reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt
oder verbreitet werden.
Bezüglich des Inhaltes dieser Dokumentation sowie des EVBM16C-CF1 Software & Hardware
Paketes übernimmt die GLYN GmbH & Co. KG, D-65510 Idstein keinerlei Haftung oder Garantie.
Die Firma GLYN GmbH & Co. KG, D-65510 Idstein behält sich das Recht der Überarbeitung
dieses Werkes oder des EVBM16C-CF1 Software & Hardware-Paketes vor. Alle Programme und
Beschreibungen wurden nach bestem Wissen erstellt und mit Sorgfalt getestet. Dennoch
können wir Fehler nicht ganz ausschließen. Aus diesem Grund übernimmt die GLYN GmbH &
Co. KG keine Garantie für mögliche Fehler und Folgeschäden, die in Verbindung mit der
Bereitstellung, Leistung oder Verwendung dieses Materials stehen.
PD78/10.05.02
-2-
GLYN GmbH & Co. KG
GLYN EVBM16C-CF1 Manual
Compact-Flash Adapter für M16C/62/6N/80 V1.0 Rev.A
1. Einleitung
Das Glyn EVBM16C-CF1 Applikations- Board ist ein Zusatz zu den GLYN Evaluationboards
EVBM16C/62/6N/80. Mit diesem Board ist es einfach und preiswert möglich, den M16C Controller um ein
Compact-Flash Laufwerk zu erweitern. Durch den Zugriff auf eine Compact-Flash Karte verfügt man über ein
flexibles und zuverlässiges Speichermedium mit einer hohen Speicherdichte. Die Speicherkarte ist jederzeit
austauschbar und kann an die Größe des benötigten Speichers angepasst werden.
Der Anwender hat zwei Möglichkeiten die Daten auf der Compact Flash Karte abzulegen. Er kann ein
projektspezifisches Format verwenden, das nur von ihm lesbar ist und keinen großen Softwareaufwand erfordert,
als auch ein FAT-System implementieren und somit die Daten für andere Geräte mit CF-Schnittstelle
austauschbar machen. Das FAT-System erfordert allerdings einen großen Softwareanteil und ist momentan nicht
Bestandteil des Lieferumfangs.
Beispielapplikationen für ein Controllersystem mit CF-Speichermedium sind z.B. Datenlogger,
Protokolliergeräte, GPS, Audiosysteme, Sprachausgabe, Betriebssystem-Updates, Austausch von
Betriebsparametern u.s.w.
1.1 Lieferumfang
Dem EVBM16C-CF1 Board liegt folgendes bei:
1. dieses Manual
2. eine CD mit Beispielsoftware, Datenblättern, Application Notes und Eagle-Dateien
3. das Board (der Audio- und Display-Teil ist unbestückt und kann bei Bedarf vom Anwender
nachgerüstet werden)
4. zwei 50-polige Buchsenleisten zum Auflöten
1.2. Empfohlene Speicherkarten:
Für die Verwendung im EVBM16C-CF1 als auch für industrielle Anwendungen empfehlen wir Toshiba
Compact Flash Karten.
Für Ihr Projekt können wir Ihnen die entsprechenden Speicherkarten in Ihrem „Kundendesign“ zur Verfügung
stellen und unter verschiedenen Industriederivaten (ext. Temp, Full Metal,..) auswählen.
Preisinformationen, Beratung und Applikationshilfen zu Speicherkarten, Schreib/Lesegeräten erhalten Sie unter :
Tel.: 06126-590-250
Fax: 06126-590-150
e-mail: [email protected]
PD78/10.05.02
-3-
GLYN GmbH & Co. KG
GLYN EVBM16C-CF1 Manual
2. Hardware
2.1 DieTechnik der Compact Flash Karte
2.1.1 Features
• Entspricht der CF Spezifikation der CompactFlash Association
• Robuste Bauweise
• Industriederivate verfügbar
• 5V oder 3.3V single power supply
• Speicherkapazitäten: 8 bis 512 MB (auch größere möglich)
• 3 verschiedene Interface-Modi
• keine Batterien erforderlich
• Interne ECC Funktion
• 50 Pin Steckverbinder im 1,27mm Raster
• Über Adapterkarte PC Card kompatibel.
2.1.2 Interface-Modi
Es gibt bei den Compact Flash Karten 3 Interface-Modi. Für Embedded-Anwendungen ist hierbei der Memory
Map Mode zu empfehlen, da dieser den Zugriff auf alle Register, Speicherbereiche und Features ermöglicht und
auch das Ziehen und Stecken der Karte im Betrieb (unter Verwendung der Card Detect Signale CD1# u. CD2#)
realisiert werden kann.
True IDE-Mode:
In diesem Mode verhält sich die Compact Flash Karte wie eine Festplatte am IDE-Bus. Über einen rein
mechanischen Adapter kann die Karte direkt am IDE-Bus betrieben werden. Für Embedded Systeme nicht
sinnvoll, da nicht „hot plugable“.
• Aktivierung durch OE#=L während des Power-Up
• Fester Einbau in Systemen mit IDE-Interface
• 16 Bit Zugriff, 8 Bit Zugriff möglich
• lange existierender Standart
Memory Map Mode:
Der Memory Map Modus ist der ideale Betriebsmodus für die Anschaltung an einen Controller.
• Aktivierung durch OE#=H während des Power-Up
• Zugriff über ein Adreß-Fenster in der Applikation
• Sinnvoll für Systeme mit extern adressierbaren Speicherbereich und Aktivierung durch einen Adreßdekoder
(Chipselect).
• 8/16 Bit Zugriff über CE1# u. CE2#
• Einfacher Zugriff auf die Daten über Speicherblöcke
PD78/10.05.02
-4-
GLYN GmbH & Co. KG
GLYN EVBM16C-CF1 Manual
Minimale Leitungskonfiguration im Memory Map Mode:
Signalname
Beschreibung
INPACK#
Nicht benutzt.
CSEL
Nicht benutzt.
WAIT#
Ist bei vielen Karten auf festem “High” Pegel. Bei derartigen Karten ist dieses Signal nicht
notwendig
READY
„Ready/Busy” kann ebenfalls durch eine Statusabfrage eingelesen werden. Bei einem System
das das Statusregister pollt, ist dieses Signal nicht notwendig.
WP
Ist bei vielen Karten auf festem “Low” Pegel. Bei derartigen Karten ist dieses Signal nicht
notwendig
BVD1, BVD2 Ist bei vielen Karten auf festem “High” Pegel. Bei derartigen Karten ist dieses Signal nicht
notwendig
RESET
Ein Hardware Reset ist nicht unbedingt notwendig und kann durch einen Software-Reset
ersetzt werden.
REG#
Dieses Signal wird für den Zugriff auf CIS und FCR benötigt. Der Interface-Mode kann
dadurch geändert werden. Wenn nur der Memory Map mode verwendet wird und kein Zugriff
auf die CIS und FCR erfolgen soll, kann REG# auch fest auf „High“ gelegt werden.
Address
Wenn nicht auf FCR und CIS zugegriffen wird, langen A3 – A0 für einen Zugriff auf alle
ATA-Register.
Data
Im Falle eines 8-Bit Zugriffs sind nur D7 - D0 notwendig.
CE1#, CE2#
Im Falle eines 8-Bit Zugriffs kann die Steuerung nur über CE1# erfolgen..
WE#, OE#
Notwendig.
IORD#, IOWR# Nicht benutzt.
CD1#, CD2#
Diese Signale werden für eine Karte gesteckt/gezogen Überprüfung verwendet. Bei Systemen
in denen die Karte nicht „heiß“ gezogen oder gesteckt wird, sind sie nicht erforderlich. Wenn
verwendet, dann sollte auf beide Signale geprüft werden, um ein schiefes Einstecken zu
verhindern.
VS1#, VS2#
Hiermit kann die Versorgungsspannung der ATA-Karte detektiert werden. Wenn diese
Parameter vorher bekannt sind, werden diese Signale nicht benötigt
I/O Mapped Mode
•
•
•
•
Aktiviert durch Setzen von index=1 im „configuration option register“ in Adresse 200h (REG#=L)
Benötigt 16-Bit I/O-Bereich
8/16 Bit Zugriff über CE1# und CE2#
Adressen A4 bis A9 werden ignoriert
2.2 M16C und Compact Flash:
2.2.1 Memory Expansion Mode
Der M16C wird für die Benutzung des „Memory Mapped Modus“ der Compact Flash Karte im „Memory
Expansion Modus“ betrieben. In diesem Modus kann externer Speicher zusätzlich zum internen Speicher benutzt
werden. Der CNVss Pin muß hierzu auf Low /Vss liegen. Bei Verwendung des M30803 muß zusätzlich der
„External memory area mode 3“ eingestellt werden.
Vor dem Schreiben in das PM0 muß das Bit1 des Protect-Registers gesetzt werden.
Im „Memory Expansion Modus“ müssen der HOLD (JP3) und der RDY Pin auf High liegen.
Der Chip-Select ist aktiviert und liegt im Speicherbereich:
M16C/62/6N: 28000h bis 2FFFFh = CS1
M16C/80: 200000h bis 2FFFFFh = CS2
Achtung: für das Flashen des Speichers muss Hold wieder auf Low sein (JP5 gezogen).
PD78/10.05.02
-5-
GLYN GmbH & Co. KG
GLYN EVBM16C-CF1 Manual
2.2.2 Beschreibung der verwendeten M16C Pins
Memory-Map Mode:
M16C Pins
A1-A10, A14
D0-D15
/CS1, bei M16C/80 CS2
Beschreibung
Adreßleitungen
Datenleitungen
Chip Select
/RD
Read
/WR
Write
HOLD
Expansion Mode
RDY
Expansion Mode
P100
CD1#
P101
CD2#
P102
VS1#
P103
VS2#
P104
Reset
P105
LED
P106
Wait#
P107
Ready
Für das Display im 4-Bit Modus:
P90
Display D0/D4
P91
Display D1/D5
P92
Display D2/D6
P93
Display D3/D7
P97
Display RS
P95
Display Enable
P96
Display RW
Für den Audio-Ausgang:
P94
D/A Ausgang
•
•
•
Richtung
O
I/O
O
O
O
I
I
I
I
I
I
O
O
I
I
Extended memory mode
Extended memory mode
: 0x28000 bis 0x2FFFF
200000h bis 2FFFFFh /CS2/ bei M16C/80
Muß High sein (Jumper)
Muß High sein (Pullup)
Geht bei gesteckter Karte auf Low & CD2
Geht bei gesteckter Karte auf Low & CD1
Voltage Sense 1 (GND)
Voltage Sense 1 (open)
Low active
Schreib/Lese-LED
High when ready
I/O
I/O
I/O
I/O
O
O
O
O
Hold muß high sein für Expansion Mode (auf Board auf Low gelegt). Im Single Chip Mode werden die Pins
von Port P5 nur als I/O gewertet. JP5 muß geöffnet sein (EPN/WRL Pin)
CS:
M16C/62/6N:
28000h bis 2FFFFh = CS1
M16C/80 (Mode 3): 200000h bis 2FFFFFh = CS2
Max Offset : 0x7FF (A0-A10)
Adreßbereich
M16C/62/6N:
A14(REG#)=L: 0010 1000 0000 0000 0000 = 0x28000
Attribute Memory Space
A14(REG#)=H:0010 1100 0000 0000 0000 = 0x2C000
M16C/80:
A14(REG#)=L: 0010 0000 0000 0000 0000 0000 = 0x200000
Attribute Memory Space
A14(REG#)=H: 0010 0000 0100 0000 0000 0000 = 0x204000
PD78/10.05.02
-6-
GLYN GmbH & Co. KG
GLYN EVBM16C-CF1 Manual
2.2.3 Anschluß CF-Karte an M16C
MemoryMapped
M16C/62
Pin Name PullUp
CF-Card
Pin Name
1 GND
2 D3
3 D4
4 D5
5 D6
6 D7
7 CE1#
8 A10
9 OE#
10 A9
11 A8
12 A7
13 VCC
14 A6
15 A5
16 A4
17 A3
18 A2
19 A1
20 A0
21 D0
22 D1
23 D2
24 WP
25 CD2#
26 CD1#
27 D11
28 D12
29 D13
30 D14
31 D15
32 CE2#
33 VS1#
34 IORD#
35 IOWR#
36 WE#
37 READY
38 VCC
39 CSEL
40 VS2#
41 Reset
42 WAIT#
43 INPACK#
44 REG#
45 BVD2
46 BVD1
47 D8
48 D9
49 D10
50 GND
PD78/10.05.02
nach CE2#
85 D3
84 D4
83 D5
82 D6
81 D7
49 CS1 X
60 A10
44 RD
X
61 A9
63 A8
65 A7
Bemerkung
M16C/80: CS2
Karten-Mode
66 A6
67 A5
68 A4
69 A3
70 A2
71 A1
GND
88 D0
87 D1
86 D2
N.U.
gebrückt mit CE1#
95 P101
97 P100
77 D11
76 D12
75 D13
74 D14
73 D15
49 CS1
94 P102
X
X
46 WR
89 P107
X
X
93 P103
92 P104
X
X
56 A14
X
X
X
M16C/80: CS2
N.U.
N.U.
N.U.
N.U.
N.U.
N.U.
80 D8
79 D9
78 D10
-7-
GLYN GmbH & Co. KG
GLYN EVBM16C-CF1 Manual
M16C/62
Pin Name
8 BYTE
9 CNVs
s
39 RDY
41 Hold
Pull-down
Brücke zu BYTE
X
Schalter an Vcc (auf EVB mit Pull-Down)
X= Pull Up >100k
M16C/62A im Memory Space Expansion Mode
2.2.4 16-Bit Anschaltung im M16C/62A/80 „Memory Extend Mode“ und „Memory Map Mode“:
Aus „Interface Design Manual [C10003E]“ von Mitsubishi
Anmerkung: Auf dem EVBM16C-CF1 ist beim M16C/62 der CS1# und beim M16C/80 der CS2# verwendet
(liegen auf dem gleichen Pin).
PD78/10.05.02
-8-
GLYN GmbH & Co. KG
GLYN EVBM16C-CF1 Manual
2.3 Das Compact-Flash Applikationsboard
2.3.1 Das Board:
PD78/10.05.02
-9-
GLYN GmbH & Co. KG
GLYN EVBM16C-CF1 Manual
2.3.2 Bauteilliste:
Teil
Wert
Gehäuse
C1
C2
C3
CF050
LED3MM
JP1
JP2
JP3
JP4
JP5
R1
R2
R3
R4
R5
R6
R7
R8
R9
R10
R11
R12
R13
R14
R15
10µ/10V
10µ/10V
1µF/10V
E2,5-5
E2,5-5
E2,5-5
CF050P2-003-10-D1
LED3MM
PINHD-2X25
PINHD-2X25
JP1E Jumper
PINHD-2X8
JP1E
R-EU_R1206
R-EU_R1206
R-EU_R1206
R-EU_R1206
R-EU_R1206
R-EU_R1206
R-EU_R1206
R-EU_R1206
R-EU_R1206
R-EU_R1206
POT_EU-V10 PT-10S
R-EU_R1206
R-EU_R1206
R-EU_R1206
R-EU_R1206
LED3MM
LCD-Display
100k
100k
100k
100k
100k
100k
100k
100k
100k
100k
10k
820
100k
10k
100k
Bemerkung
Option
Option
Option: Displayanschluß
Option: Audioanschluß
Option
Option
Option
2.3.3 Funktionsbeschreibung
Das „M16C CF-Board“ ist für die Glyn Evaluation Boards M16C/62/6N/80 (100 Pin) ausgelegt.
Der auf der Platine aufgedruckte Bereich Audio und Display ist nicht bestückt und kann bei Bedarf vom
jeweiligen Endbenutzer nachgerüstet werden.
Display:
An dem 16pol. Stecker JP4 kann ein Text-Display im 4-Bit Modus mit Standart–Controller angeschlossen
werden, wobei der Kontrast mit dem Trimmer R11 geregelt wird. Verwendete Baueile hierfür sind C1, R11 und
JP4.
Audio:
Hier kann ein NF-Verstärker angeschlossen werden, um das auf max 0,5V und über C3 entkoppelte Signal des
D/A Ausganges DA1 hörbar zu machen. Das beigelegte Demoprogramm des Wave-Players gibt sein Signal an
diesen Port aus. Verwendete Bauteile sind: R13, R14,C3 und JP5.
Die Anschaltung der Compact-Flash-Karte erfolgt am externen Bus des M16C analog der Application-Note
„Interface Design Manual [C10003E]“ von Mitsubishi im „Memory Expansion Mode“.
PD78/10.05.02
- 10 -
GLYN GmbH & Co. KG
GLYN EVBM16C-CF1 Manual
2.3.4 Anschlußbelegung des Display Steckers JP4:
Pin
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Bezeichnung
VSS
VDD
VO
RS
R/W
Enable
DB0
DB1
DB2
DB3
DB4
DB5
DB6
DB7
Beleuchtung Anode
Beleuchtung Kathode
PD78/10.05.02
M16C
GND
+5V
0-5V
P97
P96
P95
P90
P91
P92
P93
-
Bemerkung
An Trimmpoti R11 einstellbar
Nicht verwendet
„
„
„
4-Bit Modus
„
„
„
Nicht belegt
„
- 11 -
GLYN GmbH & Co. KG
GLYN EVBM16C-CF1 Manual
3.5 Schaltplan:
PD78/10.05.02
- 12 -
GLYN GmbH & Co. KG
GLYN EVBM16C-CF1 Manual
3 Software
3.1 Initialisierung des externen Busses
3.1.1 M16C/62
Die Umschaltung in den im „Memory Expansion Modus“ geschieht im „Processor Mode Register 0“. Vor
Schreiben in das PM0 Register muß Bit 1 des Protect-Registers "PRC1" gesetzt werden.
Initialisierungssequenz (vorher wurde mit CD1 und CD2 geprüft, ob die Karte auch vorhanden ist):
/**** mexpm Memory Expansion Mode *************************************/
void mexpm(void)
{
waitlong(10);
/*nach PowerOn ca 10ms warten */
prc1 = 1;
/* bit 1 Protect Register */
pm0 = 0xC1;
/*11000001bin , Memory expansion Mode PM00/01 = 01b
PM02=0, RD+WR werden benutzt
PM03=0
PM04/5=0, multiplexed Bus Nicht benutzt
PM 6/7=1, P40 bis 43 haben Portfunktion, BCLS is not
output
cs1 = 1;
cs1w = 0;
/* CS1 enabled */
/* No Wait state inserted*/
}
/**** mexpm_off Memory Expansion Mode off
****************************/
void mexpm_off(void)
{
prc1 = 1;
/* bit 1 Protect Register */
pm0 = 0x80;
/* Single Chip Mode */
cs1 = 0;
/* CS1 disabled */
}
3.1.1 M16C/80
Der M16C/80 verfügt über eine komplexere Einstellung des Prozessor Modes wie der M16C/62.
Das Processor mode register 0 ist analog zum M16C/62. Im Processor mode register 1 muß zusätzlich noch der
Mode 3 (ohne DRAM) eingestellt werden. Zusätzlich müssen 1 Waitstate für "external Area 1" - CS2 - und 16
Bit Datenbusbreite eingestellt werden.
/**** mexpm Memory Expansion Mode **************************************/
void mexpm(void)
/* schaltet den mexpm ein */
{
waitlong(10);
/*nach PowerOn ca 10ms warten */
prc1 = 1;
/* bit 1 Protect Register */
pm0 = 0xC1;
/*11000001bin , Memory expansion Mode PM00/01 = 01b
PM02=0, RD+WR werden benutzt
PM03=0
PM04/5=0, multiplexed Bus Nicht benutzt
PM 6/7=1, P40 bis 43 haben Portfunktion, BCLS is not
output
prc1 = 1;
/* bit 1 Protect Register
pm1 = 0xC3;
/* Prozessor Mode Register 1 */
PM10/11 = 11b = Mode3 ohne DRAM
PM12=0; kein waitstate für int. Memory
PM14/15 = 10b
PM16=1 */
wcr=0x04;
ds = 0x07;
}
/**** mexpm_off
PD78/10.05.02
/* 1 Wait State external Area 1 */
/* 16 Bit Datenbusbreite */
Memory Expansion Mode off ******************************/
- 13 -
GLYN GmbH & Co. KG
GLYN EVBM16C-CF1 Manual
void mexpm_off(void)
{
prc1 = 1;
/* bit 1 Protect Register */
pm0 = 0x80;
/* Single Chip Mode */
}
3.2 Beschreibung der Demosoftware "Waveplayer"
Auf der beiliegenden CD sind 2 Versionen der Waveplayer-Software für jeweils das EVBM16C/62 und das
EVBMB16C/80. Von der Funktion sind beide gleich. Für die volle Funktionalität dieser Software müssen die
Audio- und Display-Bereiche der EVBM16C-CF1 Platine bestückt werden. An den Audio-Ausgang wird ein
normaler Audio-Verstärker oder z.B. PC-Aktivboxen und an den Displayanschluß ein 4x20 Zeichen Textdisplay
(mit 4-Bit Modus) angeschlossen. An P63 kann eine Taste gegen GND angeschlossen werden (vorher JP7
öffnen) die im folgenden Text mit T1 bezeichnet wird.
Funktionsbeschreibung:
• Das Programm startet ohne externen Bus und prüft über CD1 und CD2 ob eine Karte gesteckt ist. Wenn T1
gedrückt wird kommt man in ein Menü, das beim zweiten Drücken der Taste ein Low level "formatieren"
auslöst, welches beim nachfolgenden Stecken einer CF-Karte diese mit FFh löscht. Wird T1 kein zweites
mal gedrückt, verfällt diese Option wieder.
• Beim Stecken einer Karte wird der externe Bus aktiviert, die Kartendaten angezeigt, und eine Wave-Datei
mit Mono 8Bit-Auflösung gesucht. Achtung: sobald der externe Bus aktiviert ist, muß der Pin HOLD auf
High sein (JP3 stecken) sonst hält der Controller an.
• Falls das Programm eine Wave-Datei im unter Windows üblichen Format findet, wird dessen Header
ausgewertet und das File mit der entsprechenden Samplerate abgespielt. Wenn Taste T1 gedrückt wird oder
wenn das File zu Ende ist, springt das Programm an das Ende des jeweiligen Wave-Files und sucht von dort
aus das nächste File.
•
Die CF-Karte kann während des Betriebs gezogen oder gesteckt werden, aber sinnvollerweise nur nach
Beendigung der jeweiligen Funktionsblöcke.
Vorbereitung der Karte zum Aufspielen der Wave-Files unter Windows:
Da in diesem Softwarebeispiel kein echtes FAT-System verwendet wird, müssen die WAVE-Dateien ohne
Fragmentierung direkt hintereinander auf der CF-Karte abliegen (ohne Dateireste mit Wave-file Kennung
darauf). Hierzu muß die Karte zu Beginn formatiert werden (falls noch Datenreste vorhanden sind, kann es zu
Störungen im Betrieb kommen und es ist eine Low Level Formatierung vorzunehmen). Danach werden die Files
im Mono/8Bit Format hintereinander auf die Karte kopiert.
PD78/10.05.02
- 14 -
GLYN GmbH & Co. KG
GLYN EVBM16C-CF1 Manual
3.3 Adreßbereich CompactFlash im Memory Map Modus (16 Bit Datenbreite, CE1=CE2=0):
Offset High Byte D15-D8
Address
Low Byte D7-D0
4FFh
256 Worte
400h
Eh
Ch
Abs. Adresse
M16C/62/6N:
2C000h
M16C/80:
204000h
Ah
8h
6h
:
REG = 1
Offset
4h
2h
0h
Data register
read: Drive address register read: Alternate status
register
write: Device control
register
read: Error register
Invalid
write: Function selection
register
Invalid
Invalid
Data Register D15-D8
Data Register D7-D0
read: Status register
write: Command register
Cylinder upper register
Sector number register
Data register
Offset High Byte D15-D8
Address
(even)
7FEh
.
.
.
.
208h
206h
204h
202h
M16C/62/6N:
28000h
M16C/80:
200000h
200h
REG = 0
PD78/10.05.02
Offset
Data register
1FEh
.
.
4h
2h
0h
- 15 -
Drive Head Register
Cylinder lower register
Sector count register
Data register
Low Byte D7-D0
CIS
.
.
.
.
CIS
Socket copy register
Pin replacement register
Configuration status
register
Configuration option
register
CIS
.
.
.
.
CIS
GLYN GmbH & Co. KG
GLYN EVBM16C-CF1 Manual
3.4 Flußlaufdiagramm „Sector Read“:
PD78/10.05.02
- 16 -
GLYN GmbH & Co. KG
GLYN EVBM16C-CF1 Manual
2.3 Flußlaufdiagramm Sector Write
PD78/10.05.02
- 17 -
GLYN GmbH & Co. KG
