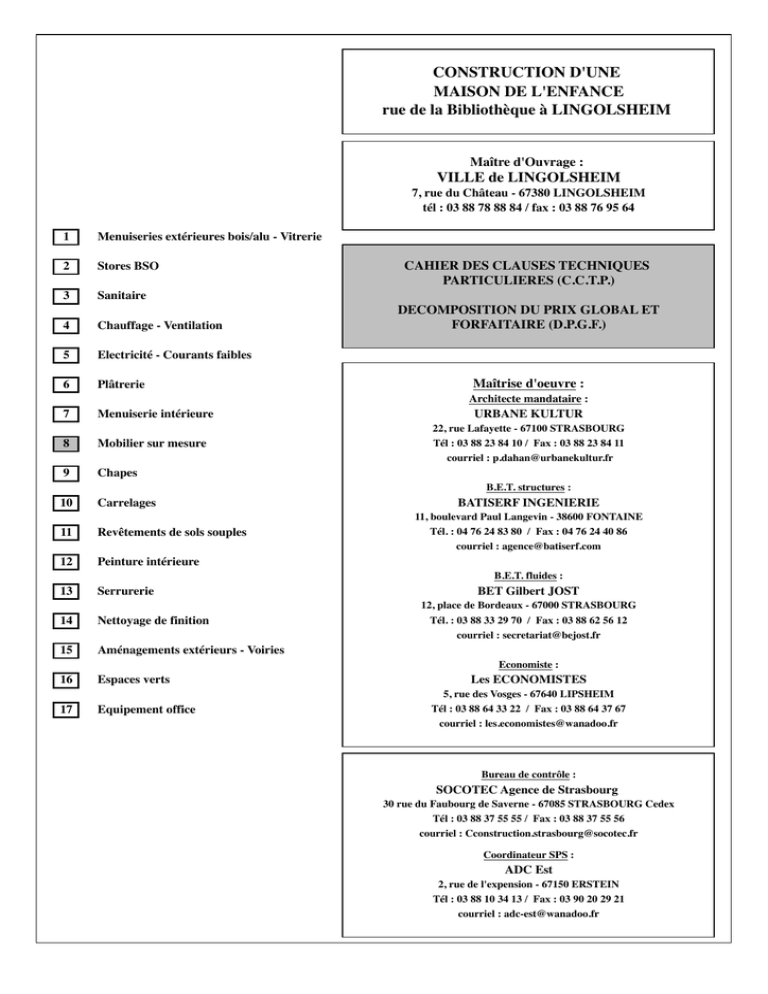

CONSTRUCTION D'UNE
MAISON DE L'ENFANCE
rue de la Bibliothèque à LINGOLSHEIM
Maître d'Ouvrage :
VILLE de LINGOLSHEIM
7, rue du Château - 67380 LINGOLSHEIM
tél : 03 88 78 88 84 / fax : 03 88 76 95 64
1
Menuiseries extérieures bois/alu - Vitrerie
2
Stores BSO
3
Sanitaire
4
Chauffage - Ventilation
5
Electricité - Courants faibles
6
Plâtrerie
CAHIER DES CLAUSES TECHNIQUES
PARTICULIERES (C.C.T.P.)
DECOMPOSITION DU PRIX GLOBAL ET
FORFAITAIRE (D.P.G.F.)
Maîtrise d'oeuvre :
Architecte mandataire :
7
Menuiserie intérieure
8
Mobilier sur mesure
9
Chapes
URBANE KULTUR
22, rue Lafayette - 67100 STRASBOURG
Tél : 03 88 23 84 10 / Fax : 03 88 23 84 11
courriel : [email protected]
B.E.T. structures :
10
Carrelages
11
Revêtements de sols souples
12
Peinture intérieure
BATISERF INGENIERIE
11, boulevard Paul Langevin - 38600 FONTAINE
Tél. : 04 76 24 83 80 / Fax : 04 76 24 40 86
B.E.T. fluides :
13
Serrurerie
14
Nettoyage de finition
15
Aménagements extérieurs - Voiries
16
Espaces verts
BET Gilbert JOST
12, place de Bordeaux - 67000 STRASBOURG
Tél. : 03 88 33 29 70 / Fax : 03 88 62 56 12
Economiste :
17
Equipement office
Les ECONOMISTES
5, rue des Vosges - 67640 LIPSHEIM
Tél : 03 88 64 33 22 / Fax : 03 88 64 37 67
Bureau de contrôle :
SOCOTEC Agence de Strasbourg
30 rue du Faubourg de Saverne - 67085 STRASBOURG Cedex
Tél : 03 88 37 55 55 / Fax : 03 88 37 55 56
Coordinateur SPS :
ADC Est
2, rue de l'expension - 67150 ERSTEIN
Tél : 03 88 10 34 13 / Fax : 03 90 20 29 21
MAISON de l'ENFANCE à LINGOLSHEIM - Lot 8 Mobilier sur mesure
A.
PRESENTATION DE L'OPERATION
L'opération concernent la construction pour le compte de la Ville de LINGOLSHEIM d'une Maison de l'Enfance
rue de la Bibliothèque à LINGOLSHEIM, au rez-de-chaussée d'un immeuble neuf dont le gros-œuvre et l'étanchéité
seront construits sous maîtrise d'ouvrage privée, dans le cadre d'une opération de 55 logements , 20 en locatif et 35
en accession, qui se répartiront au-dessus de la maison de l'enfance, dans deux bâtiments distincts entre le niveau
R+1, 5 étages courants et un attique .
Les halls d'entrée donnant accès aux escaliers et ascenseurs desservant les logements se situent au niveau RDC ,
ce dernier abritant en sus de la Maison de l'Enfance tous les locaux communs des logements ( locaux techniques,
locaux vélos, poubelles).
Les caves privatives, les places de stationnement des logements locatifs et les box des logements en accession se
situent au sous-sol.
L'ensemble des travaux seront conduits en parallèle, à savoir :
- d'une part l'intégralité du gros-œuvre et du hors d'eau; et uniquement le hors d'air, les équipements fluides et
les parachèvements propres aux 55 logements réalisés sous maîtrise d'ouvrage privée Pierres et Territoires
de France-Alsace SAS, 11, rue du Marais Vert, 67084 Strasbourg Cedex
- d'autre part le hors d'air, les équipements fluides (incorporations dans gros-œuvre incluses) et les
parachèvements de la maison de l'enfance sous maîtrise d'ouvrage publique Ville de Lingolsheim
Le maître d'ouvrage souhaite que le futur bâtiment atteigne un niveau de performances énergétiques conforme
à la RT 2005 Bâtiments Basses Consommations (BBC).
L'établissement est classé en ERP de type N, R de la 4° catégorie.
B.
CONSISTANCE GENERALE DES TRAVAUX
Les travaux du présent lot comprennent :
-
les casiers coupe-feu entre espace d'évolution, circulation, hall et locaux de propreté 1-2-3-4-5
les meubles bas avec plan de change et baignoire et caissons suspendus au-dessus, pour les locaux de propreté 1-2-3-4-5
les meubles bas biberonnerie et placards des unités d'éveil 1-2-3-4-5
le banc d'accueil, compris la cloison en bois niche copieur,
le bureau et placard pour le bureau directrice
le meuble bas et le meuble haut du bureau adjointe
le placard de la salle de réunion
le placard et meuble bas du local psycho/jeux d'eau
le placard et meuble bas du local peinture
les meubles de rangement et plan d'entretien du linge du local lingerie / buanderie
le placard des unités d'éveil 3 et 4
les meubles bas, meubles hauts , habillages muraux, portes coulissantes de la cuisine pédagogique
le meuble bas et le placard de la cuisine du local détente personnel
le banc, casiers et patères dans circulation
les patères murales
les panneaux d'affichage mural
les panneaux perforés cache-radiateurs
les habillages muraux en bois et panneau d'affichage dans sas de l'entrée principale
Page 1/22
Les travaux seront exécutés conformément aux Documents Techniques Unifiés (DTU) selon liste publiée
au 19 décembre 2012 dans cahier 3727 du CSTB et plus particulièrement :
.à la NF P23-201 (DTU 36.1) Travaux de bâtiment - Menuiserie en bois - Cahier des clauses techniques (indice
de classement : P23-201-1). Il n'existe pas encore de travaux européens ou internationaux traitant le sujet .
Autres documents applicables :
.aux avis techniques des produits proposés
.aux prescriptions des fabricants
.la recommandation T2-2000 aux maîtres d'ouvrages publics relative à la gestion des déchets de chantier du
bâtiment (télégrammes marchés publics , juin 2000)
Il est rappelé qu'en dehors de toute obligation contractuelle ou réglementaire, le Code des assurances prévoit que
"l'assuré est déchu de tout droit à garantie en cas d'inobservation inexcusable des règles de l'art, telles qu'elles sont
définies par les réglementations en vigueur, les Documents Techniques Unifiés ou les normes ….. " (article A.243.1)
Les matériaux et/ou procédés de type nouveau non dotés d'un Avis Technique, seront acceptés sous réserves de
répondre aux trois conditions ci-dessous :
.1° avoir fait l'objet d'un rapport d'enquête de technique nouvelle (E.T.N.) avec AVIS FAVORABLE validé par un
contrôleur technique agréé et engagement de l'entrepreneur à respecter toutes les conditions formulées dans le
rapport d'ETN
.2° l'avis favorable du bureau de contrôle est donné pour durée couvrant au minimum la période de garantie
légale de l'ouvrage concerné
.3° le bureau de contrôle de l'opération émet un avis favorable sans réserve aux matériaux et/ou procédés
proposés par l'entrepreneur
En complément ou par dérogation aux cahiers des clauses spéciales annexés aux DTU définis ci-dessus,
les travaux de mobilier sur mesure , comprennent:
- tous les frais stipulés au CCAP
- tous les frais stipulés au CCAG non dérogés par le CCAP
- les protections et sécurités suivant le plan général de coordination en matière de sécurité et de protection de la
santé compris maintenance, entretien et repliement
- tous les travaux dus sans prescriptions spéciales suivant article 2. "consistance des travaux" du cahier des
clauses spéciales des DTU ci-dessus et suivant les règles professionnelles,
- les études, dessins d'atelier et de détails des ouvrages, en complément aux plans d'exécution fournis par la
maîtrise d'œuvre
- la fourniture et le transport à pied d'œuvre, le stockage, la pose et le réglage des ouvrages
- la fourniture et pose des quincailleries, des systèmes de manœuvre d'équilibrage de suspension, de guidage, de
verrouillage
- la fourniture et la pose des pattes de scellements, des chevilles, douilles auto-foreuses et autres systèmes de
fixation ainsi que les taquets de calage
- la protection phase chantier contre les risques de chocs, rayures…. et dépose avant les opérations préalables à la
réception
- le nettoyage final avant réception, des locaux où le menuisier est intervenu
- l'enlèvement des déchets, débris et emballages
Limites de prestations entre lots séparés :
Ce paragraphe indique d'une façon purement indicative la liste non exhaustive des limites de prestations entre les
différents lots.
En définissant sommairement "QUI FAIT QUOI" ce paragraphe aide d'une part à cerner les obligations contractuelles du
titulaire du marché du présent lot et il facilite d'autre part la mission d'organisation, de pilotage et de coordination, assurée
par le pilote de l'opération.
Les dispositions de ce paragraphe n'ont pas de caractère limitatif. En conséquence, le titulaire du marché de ce lot ne
pourra en aucun cas arguer des imprévisions ou interprétations des plans ou descriptifs pour se soustraire ou se
limiter dans l'exécution des travaux et sujétions qu'ils comportent ou pour justifier une demande de supplément de prix.
Page 2/22
Si nécessaire pour obtenir plus de précisions, le présent lot pourra les demander à la maîtrise d'œuvre avant remise de
son offre, dans les délais fixés par le règlement de consultation, ou demander à l'atelier de reprographie une copie des lots
directement concernés par les travaux du présent lot.
Hors programme :
- le mobilier "mobile" (tables, chaises, fauteuils, etc. )
- la banque d'accueil
Au lot menuiserie intérieure bois :
-
les portes en verre trempé entre accueil et espace d'évolution et bureau direction
tous les blocs portes intérieurs des locaux, recoupement des circulations
les portes coulissantes escamotables hors WC enfant de la cuisine pédagogique
les châssis vitrés intérieurs compris les stores dans vitrage isolant
les façades menuisées sur tableaux électriques et comptage dans local TGBT
le placard du local ménage
les trappes de visite sur gaines techniques et collecteurs de chauffage
les couvre-joints sur JD
les étagères pour local poussettes, stock couches, rangement salle de réunion, réserve office
les façades +portes, plans de toilette, casiers, bancs en stratifié compact, compris miroirs, pour vestiaires du personnel
les gradins de l'heure du conte (ossature, panneaux CP ou OSB, marches et contremarche chêne, matelas de jeu)
la paroi lumineuse sur murs du palier haut des gradins de l'heure du conte
la fourniture des cylindres aux autres lots
Au lot électricité courants faibles :
- les réglettes, prises de courants, etc…. incorporés dans le mobilier
Au lot sanitaire :
- les appareils sanitaires (sauf si vasque emboutie en résine thermoformée) compris robinetterie, incorporés
dans le mobilier
Au lot carrelage :
- les faïences sur plan de toilette
Au lot équipement office :
- tous les équipements de l'office proprement dit
- la fourniture, pose et branchement des équipements électroménagers incorporés dans le mobilier
(sauf hotte, plaque chauffante et four de la cuisine pédagogique)
Page 3/22
C.
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
1.
Qualité générale des matériaux :
Conformément à l'art AM 15 du règlement de sécurité "le gros mobilier, l'agencement principal, les stands et les
aménagements de planchers légers en superstructures, situés dans les locaux et les dégagements, doivent être
réalisés en matériaux de catégorie M 3". Ces dispositions ne concernent pas le mobilier courant, pour lequel
aucune exigence n'est exigée.
Le gros mobilier comprend : les caisses, bars, comptoirs, vestiaires, etc. ….
L'agencement principal comprend : les écrans séparatifs de boxes, rayonnages, bibliothèques, étagères, présentoirs
verticaux, casiers, estrades, etc…
Les panneaux à base de bois disposeront d'un LABEL (ou marque de qualité) délivré par le CTBA. Les avis
techniques des panneaux utilisés seront soumis à l'approbation du maître d'œuvre et du bureau de contrôle avant
toute mise en fabrication.
Les panneaux entrant dans la composition du mobilier seront à faible taux de COV ( composés organiques volatiles).
(teneur en formaldéhyde E1 selon norme européenne EN 120).
Dans locaux humides et/ou à moyenne ou forte hygrométrie, les panneaux en contact avec l'humidité seront toujours
de "qualité hydrofuge certifiée" P3 selon la norme européenne EN 312 .
Pour les classes de risque 3, les bois massifs entrant dans la fabrication du mobilier (ossatures, gabarits, tasseaux
d'assemblages, etc. ) seront choisis de préférence pour leur résistance naturelle comme le mélèze.
Les bois massifs et les composants en bois des panneaux devront être issus de forêts ou la gestion durable est pratiquée.
Un certificat de garantie pourra être demandé sur la provenance des bois massifs et des lamelles pour les bois collés
ou ils devront être munis d'un certificat PEFC (programme européen des forêts certifiées)
2.
Composants les plus couramment utilisés
Les caractéristiques des panneaux utilisés pour la fabrication du mobilier, la qualité de la finition, sont précisés dans
la description des ouvrages et/ou sur les plans, planches de détails.
Pour les corps de meubles et vantaux :
2.1
soit en panneaux de fibres de bois de moyenne densité type Médium de France ( MdF) , de qualité standard, ou
ignifugé dans la masse avec classement en réaction au feu M1, ou hydrofuge, précisée dans la description des ouvrages.
Panneau fibres proposé : ..........................................................................
soit en finition vernie sur Médium qualité ameublement (très soignée, application au pistolet)
- médium poncé grain 180
- isolant, séchage
- égrenage 220/240
- teinte solvant suivant le cas ou couche de fond, séchage
- égrenage 220/240
- couche de fond, séchage
- égrenage 240/320
- vernis de finition
Vernis proposé : ..............................................................
soit en finition opaque sur Médium qualité ameublement (très soignée, application au pistolet)
- médium poncé grain 150-180
- isolant, séchage
- égrenage 220
- couche d'apprêt, séchage
- égrenage 220/240
- couche d'apprêt, séchage
- égrenage 240/320
Page 4/22
- laque de séchage
- vernis de finition (facultatif)
Laque proposée : ..............................................................
2.2
soit en panneaux de particules surfacés mélaminés obtenus par stratification basse pression ( 20 bars 160°C) de
papiers décoratifs imprégnés de résine mélamine sur les deux faces d'un panneau de particules haute densité, à
surfaces fines, de qualité : standard, ou hydrofuge ou ignifugée dans la masse avec classement en réaction au feu M1,
précisée dans la description des ouvrages.
Les bandes de chant seront en mélamine ép. 0,9 mm pour les chants non exposés aux chocs et en "ABS" de 1,3 à 1,5 mm
d'épaisseur selon risque d'exposition.
Stratifié proposé : ............................................................................................................................
Bandes de chant proposées : .........................................................................................................
2.3
soit en panneaux stratifiés de réaction au feu M3 ou M1 contrecollés sur support en panneau de particules de
qualité : standard, ou inflammable M1, ou hydrofuge.... précisée dans la description des ouvrages.
Stratifié décoratif à base de résines thermodurcissables composé de plusieurs couches de papiers pressées entre elles,
avec une feuille décorative imprégnée de résine mélamine en surface et un ou plusieurs papiers imprégnés de résine
phénolique au cœur. Un overlay peut également être ajouté sur la face décorative en fonction des domaines d'application
et critères techniques souhaités.
L'épaisseur des feuilles varie de 0,4 - 0,5 - 0,7- 0,9 - 1,1 et 1,2 mm.
Sauf indications contraires dans la description des ouvrages, l'épaisseur proposée ne sera jamais ≤ à 0,9 mm.
Il pourra être de qualité :
- soit qualité standard (M3)
- soit qualité B1/M1 à prévoir sur support B1/M1 avec des colles résorcines
qualité à retenir en l'absence de précision dans la description des ouvrages / M3
La collection proposée sera unie, coloris au choix de l'architecte, dans la gamme standard du fabricant.
Les bandes de chant seront en mélamine ép. 0,9 mm pour les chants non exposés aux chocs et en "ABS" de 1,3 à 1,5 mm
d'épaisseur selon risque d'exposition.
Stratifié proposé : ............................................................................................................................
Bandes de chant proposées : .........................................................................................................
Pour les plans de travail et/ou plans de toilette :
2.4
soit plans de travail stratifiés constitués d'une feuille stratifiée de 0,7 mm à 1,2 mm d'épaisseur conforme à la norme
européenne EN 438, classe HG. Celle-ci est pressée à chaud et collée sur un support de panneau de particules.
Les panneaux sont de qualité hydrofuge P3 (utilisation en milieu humide) selon la norme européenne EN 312 et
ont une teneur en formaldéhyde E1 selon norme européenne EN 120.
Leur épaisseur totale est de 3,9 cm ou de 7,8 cm.
Ils sont revêtus en dessous par une feuille imprégnée de résine mélamine.
Les chants sont en polypropylène ou ABS d'une épaisseur de 1,3 à 1,5 mm, pour assurer une grande résistance.
2.5
soit en matériau de synthèse massif, composé de 2/3 de matières de remplissage minérales (Bauxite) et de 1/3
d’acryle (plexiglas).
Les additifs (colorants) seront résistants à la lumière, et compatibles pour une utilisation en contact avec des aliments.
Le matériau proposé présentera un faible taux de COV( composés organiques volatiles)
Le matériau proposé bénéficiera d'une garantie transférable de 10 ans (transformateur et installateur agréé)
Matériau proposé : ...........................................................................................
2.6
soit en bois lamellé-collé constitué de de lamelles aboutées et collées entre elles, qualité de 1er choix ébénisterie,
aboutages et collages rigoureusement contrôlés.
Essence : chêne, hêtre, ou érable (précisé dans la description des ouvrages et/ou sur plans)
En plan de travail épaisseur minimum de 28 à 40 mm.
Page 5/22
Finition : huilée à la charge du présent lot
L'huile imbibe le bois et pénètre le pore du bois en profondeur. Un traitement de surface avec une huile spéciale
améliore la résistance aux taches. Utilisation d'huiles végétales biologiques. Ce traitement soutient la teinte du bois et
lui donne un aspect mat et soyeux.
2.7
soit plans de travail inox, réalisés avec une feuille d'acier inoxydable AISI304 qualité 18/10 d'épaisseur 1 mm.
Le support est en panneau de particules (teneur en formaldéhyde E1 selon norme européenne EN 120) hydrofuge
de qualité P3 selon la norme européenne EN 312.
3.
Généralités sur la fabrication et pose :
Les épaisseurs de panneaux indiquées dans la description et/ou sur les plans sont des minima.
Pour éviter le voilement des grands panneaux, des étagères, etc. l'entrepreneur devra éventuellement augmenter ces
épaisseurs et indiquer dans son offre les épaisseurs adéquates.
Dans locaux humides les panneaux en contact avec l'humidité seront toujours de "qualité hydrofuge certifiée" et en
sus le contact direct avec le sol sera évité par interposition entre tranche des panneaux et support humide de bandes
de chants isolantes ou patins réglables.
Pour les ouvrages en ambiance humide, les vis, pointes, boulons de fixation et rondelles seront toujours en acier
inoxydable et les assemblages collés se feront à la colle PUR résistant à l'humidité.
Les assemblages seront tous invisibles (chevilles bois collage, serreurs en acier inox, capuchons PVC).
Pour tous les ouvrages à peindre, les trous de fixation ne pouvant être évités, seront mastiqués et suivis d'un ponçage
fin des parements apparents.
Pour les ouvrages à vernir, les trous de fixation ne pouvant être évités seront "bouchonnés" en bois de même essence
et suivis d'un ponçage fin.
Les meubles bas et placards seront toujours montés sur plinthe en panneau hydrofuge et recevront un faux-plancher
en panneau hydrofuge.
Les portillons seront ferrés par charnières en acier inox, invisibles, réglables, à ressort, condamnés par une serrure, 5
clés et bouton en inox brossé de design au choix de l'architecte.
Le ferrage des tiroirs se fera par coulisses à roulements billes, butées souples, serrure, 5 clés et bouton inox brossé
de design au choix de l'architecte.
Les vantaux à la française des placards seront condamnés par une serrure à espagnolette à fouillot carré "Prestige 2000"
avec bouton tournant à cylindre, en acier nickelé mat, type 411 de HETTICH ou qualité équivalente.
Placards : ferrures de Henderson ou qualité équivalente.
- systèmes de quincaillerie coulissants droits suspendus, type DOUBLETOP / SINGLETOP
(poids de vantail maximum de 45 kg)
- système de quincaillerie coulissant droit au sol, type CELLO (poids de vantail maximum de 25 kg).
- système de quincaillerie pour portes pliantes, types BIFOLD (max 14 kg) et HUSKY FOLDING 25 (max 25 kg).
Sauf indications contraires dans la description et/ou sur les plans de détail, les tablettes seront amovibles sur taquets
inox enfoncés dans trous pré percés.
Le prix tiendra compte :
- de la fourniture et pose de toutes les baguettes de calfeutrement (fillers, plats, cornières, corniches, quarts de rond)
- des joints acryliques teintés à la demande,
- des découpes soignées demandées par les autres lots (électricien, sanitaire ….) compris pose de bagues en PVC
sur les trous passe fils
- de l'aménagement de trous de ventilation pour éviter les moisissures
- de l'application d'une finition sur chants et alaises des ouvrages stratifiés ou mélaminés
- de la protection phase chantier contre les risques de chocs, rayures…. et dépose de celle-ci avant les opérations
préalables à la réception
- du réglage des ferrements, des jeux …. avant réception
- de la pose de butées souples
- du nettoyage final avant réception,
- de l'enlèvement des déchets, débris et emballages
- de la remise au maître d'ouvrage des consignes d'entretien en français dans le cadre des DOE
Page 6/22
D.
DESCRIPTION DES OUVRAGES
1.
Fabrication et pose de casiers "coupe-feu" entre espaces de propreté des unités d'éveil et locaux attenants.
Composition et exécution selon planches de détail PRO DMO 01-1, 01-2 et 01-3 annexées au DCE.
- casiers de 27 x 27 ht x 46 cm de profondeur , ouvrant aux deux faces
- corps des casiers composé d'un cadre périphérique avec montants et traverses pour compartimentage des casiers ,
de 52 cm de largeur hors tout, avec alaise en bois dur feuilluré sur face circulation et alaise en MDF feuilluré
face propreté
- façade face circulation classée coupe-feu 1/2 heure composée de portillons casiers ouvrant à la française (OF)
ferrés sur l'alaise feuillurée en bois dur ci-dessus, compris poignée cuvette et rainure pour bande prête-nom
encastrée
- façade face propreté composée de portillons casiers ouvrant à la française (OF) ferrés sur l'alaise feuillurée en
MDF ci-dessus, compris poignée cuvette et rainure pour bande prête-nom encastrée
- une allège sous casiers face circulation de 37 cm HT
- un linteau sur casiers face circulation de 36 cm HT
Matériaux :
- corps des casiers composé :
.face circulation d'un cadre-alaise avec traverses et montants feuillurés en bois dur de densité ≥ à 700 kgs/m3
section environ 70/70 mm Sur demande du bureau de contrôle, joint pare-feu en fond de feuillure
.face propreté d'un cadre-alaise avec traverses et montants feuillurés en MDF M1 section environ 40/70 mm
.remplissage périphérique entre les deux cadres ci-dessus en panneaux en MDF M1 épaisseur 40 mm
largeur environ 40 cm, feuillurés et vissés en fond de feuillure des cadres
.montants et traverses pour compartimentage des casiers, en panneaux MDF courants double épaisseur,
largeur environ 40 cm vissés en fond de feuillure des deux cadres ci-dessus
- portillons des casiers face circulation en panneaux MDF M1 ép. 40 mm , ferrés par charnières invisibles en
inox, à ressort et réglables, compris poignée cuvette et rainure pour bande prête-nom encastrée
- portillons des casiers face propreté en panneaux MDF ép. 16 mm , ferrés par charnières invisibles en
inox, à ressort et réglables, compris poignée cuvette et rainure pour bande prête-nom encastrée
- une allège MDF sous casiers face circulation de 37 cm HT
- un linteau MDF sur casiers face circulation de 36 cm HT
- finition opaque qualité ameublement selon position 2.1 du § C ci-dessus
Particularités de pose :
- montage dans niche réservée dans cloison en plaques de plâtre sur ossature CF 1 heure sur face propreté et
dans contre-cloison en plaques de plâtre sur ossature face circulation
- finition périphériques aux deux faces par cordon de mastic acrylique
1.1
ensemble de 12 (3x4) casiers pour propreté 5
1.2
ensemble de 20 (5x4) casiers pour propretés 1-2
1.2.1
plus-value à la position 1.2 pour habillage bois de 30 cm de largeur de part et d'autre des casiers du local propreté 3
avec trappe sur niche extincteur et trappe sur chute eau pluviale
1.3
ensemble de 24 (6x4) casiers pour propreté 3-4
2.
Fabrication et pose du meuble bas et du meuble haut suspendu pour locaux de propreté des unités d'éveil 3 et 4.
Composition et exécution selon planches de détail PRO DMO 02-1, 02-2 et 02-3 annexées au DCE.
- meuble bas de 227 x 95 x 90 cm HT en partie courante et de 45 x 95 x 120 cm HT en extrémité
- dans plan à 90 cm :
.baignoire 60x40 cm avec assise à -26 cm et fond à -40cm, logée dans un décaissé de 90x50 x1 cm de profondeur
formant garde-d'eau
.deux décaissés plan de change de 74x55 x 1 cm de profondeur pour matelas de 70x50 cm
- sous plan à 90 cm :
.3 tiroirs superposés de 45 cm de largeur
Page 7/22
.2 tiroirs cote à cote de 45 cm de largeur avec poubelle de 36x40x30 cm HT
.1OF sur rangement de 45 cm de largeur avec 2 étagères
.1 escalier escamotable de 46 cm de largeur à 4 marches balancées
.face unité d'éveil un vide technique pour radiateur avec façade démontable en panneau perforé
- sur plan à 90 cm, en rive coté unité d'éveil, une crédence de 20x30 cm HT
- en extrémité du plan à 90 cm, un meuble auge de 45x95x120 cm de dimensions extérieures
avec volume pour auge de 75x32x80 cm HT
- un portillon pivotant de 93x112 cm HT
- un caisson de rangement haut de 206x34x25 cm HT suspendu à 22 cm sous le faux-plafond
avec 5 cloisons intermédiaires , formant 6 volumes ouverts face propreté
Matériaux :
- corps du meuble bas de 90 cm HT, corps des tiroirs et des poubelles, en panneaux mélaminés hydrofuges selon
position 2.2 du § C ci-dessus
- façade OF, façades tiroirs, façade et escalier escamotable sous meuble bas, en panneaux MDF hydrofuge
finition opaque selon position 2.1 du § C ci-dessus
- meuble auge (façades, volume pour auge et plan à 120 cm), façade fixe face unité d'éveil autour du panneau
démontable sur radiateur, plan à 90 cm compris baignoire moulée et décaissé garde d'eau, décaissé pour plans
de change , crédence sur plan à 90 cm, en matériau de synthèse massif selon position 2.5 du § C ci-dessus
- panneau démontable sur radiateur en MDF perforé finition opaque selon position 2.1 du § C ci-dessus
fixations masquées, avec sécurité enfants
- portillon pivotant en panneaux MDF finition opaque selon position 2.1 du § C ci-dessus, charnières anti-pince-doigts
et loquet de condamnation avec sécurité enfants
- caisson de rangement suspendu en panneaux MDF finition opaque selon position 2.1 du § C ci-dessus, compris 2
profilés filants en alu laqué sur caisson et suspentes rigides réglables en acier laqué
- quincaillerie selon position 3 du § C ci-dessus
- matelas en mousse Polyuréthane qualité HR (haute résilience) 26 kg/m3 - Housse à fermeture à glissière Tissu poly-coton, traitements : anti-acariens, antibactériens et antimycotique - Matelas qualité non-feu,
conforme à la norme EN 597 1 ET 597 2 - Housse lavable à 60° - Epaisseur : 8 cm
Hors lot :
- la fourniture, pose et raccordement de la robinetterie et des écoulements pour baignoire et auge
- la fourniture et pose du distributeur de savon encastré dans volume auge
- la fourniture, pose et raccordement des tubes fluo sur caisson de rangement suspendu et du spot dans volume auge
- la fourniture, pose et raccordement du radiateur
2.1
Fabrication et pose du meuble bas et du meuble haut suspendu pour local de propreté de l'unité d'éveil 1.
Composition et exécution selon principes des planches de détail PRO DMO 02-1, 02-2 et 02-3 annexées au DCE.
Particularités par rapport à la position 2 :
- meuble bas plus grand : de 250 x 95 x 90 cm soit 1OF sur rangement de 23 cm de largeur avec 2 étagères en plus
- caisson de rangement haut plus grand : de 230x34x25 cm HT
2.2
Fabrication et pose du meuble bas pour local de propreté de l'unité d'éveil 2.
- meuble bas plus grand : de 265 x 95 x 90 cm soit 1OF sur rangement de 32 cm de largeur avec 2 étagères en plus
- retour de la crédence en extrémité du meuble bas
- pas de caisson de rangement haut
2.3
Fabrication et pose du meuble bas et du meuble haut suspendu pour local de propreté de l'unité d'éveil 5.
- meuble bas: de 150 x 95 x 90 cm soit suppression de l'escalier escamotable et d'un tiroir poubelle
- caisson de rangement haut : de 150x40x65 cm HT avec 3 portes
Page 8/22
- meuble auge résine indépendant , auge en résine de 65x40 cm à 90 cm du sol avec OF bas et 1 tiroir poubelle
- portillon de 90x112 cm HT avec partie fixe attenante de 40x120 cm HT
3.
Fabrication et pose du meuble bas et des placards de rangement de l'unité d'éveil 1.
Composition et exécution selon planches de détail PRO DMO 03-1 et 03-2 annexées au DCE.
- meuble bas en L de 192 x 60 x 90 cm HT + 160 x 35 x 120 cm HT
. dans plan à 90 cm : un évier inox encastré sous plan (hors lot), rainures égouttoir en résine
. sous plan à 90 cm : 2 volumes de rangement 1/3+2/3 fermés par 3OF compris étagères
. sur plan à 90 cm, en rives en L une crédence de 4x30 cm HT
. sous plan à 120 cm : 1 volume de rangement ouvert entre +90 et sous plan à 120 et 3 tiroirs superposés de
100 cm de largeur sous +90
- un placard de 370 x 217 cm HT composé de 4 compartiments, de gauche à droite :
. un compartiment de 125 cm de largeur avec 2 rayons fixes à +90 et +120 , 2 OF entre dessus plinthe et +90 avec
2 étagères amovibles, 2 coulissants entre +90 et +120, 2 OF entre +120 et +217 avec 2 étagères amovibles
. un compartiment de 61,5 cm de largeur avec 2 rayons fixes à +90 et +120 , 1 volume ouvert sous +90 pour
logement d'un réfrigérateur, 1 volume ouvert entre +90 et +120 pour logement d'un micro-onde, 1 OF entre
+120 et +217 et 2 étagères amovibles
. un compartiment de 58,5 cm de largeur avec 1 OF et 6 étagères amovibles
. un compartiment de 120 cm de largeur avec 2 OF et 6 étagères amovibles
- un panneau d'habillage mural de 35 x 97 cm HT sur plan à +120
Matériaux :
- meuble bas en L :
. corps (cloisons non visibles, faux-plancher) , corps des tiroirs, étagères, en panneaux mélaminés
selon position 2.2 du § C ci-dessus
. façades coté unité de vie jusqu'à +90, portillons, façades tiroirs, en panneaux MDF finition opaque qualité
ameublement selon position 2.1 du § C ci-dessus
. plans à +90 et à +120 , façade coté unité de vie entre +90 et +120, crédence sur plan +90 en matériau de
synthèse massif selon position 2.5 du § C ci-dessus
- placard :
. corps (cloisons non visibles, faux-plancher, faux-plafond) , étagères, en panneaux mélaminés selon position
2.2 du § C ci-dessus
. corps de placard visible et vantaux, en panneaux MDF finition opaque qualité ameublement selon position
- panneau d'habillage mural et portillon en panneaux MDF finition opaque qualité ameublement selon position
- quincaillerie selon position 3 du § C ci-dessus, loquet de condamnation avec sécurité enfants sur portillon et
serrures sur placards
Hors lot :
- la fourniture, pose et raccordement de l'évier inox et de la robinetterie et son écoulement
- la fourniture, pose et raccordement du réfrigérateur et du micro-ondes
4.
Fabrication et pose des meubles bas et des placards de rangement de l'unité d'éveil 2.
- meuble bas en L de 164 x 60 x 90 cm HT + 98 x 34 x 90 cm HT
. dans plan à 90 cm et largeur 60 cm : un évier inox encastré sous plan (hors lot), rainures égouttoir en résine
. sous plan à 90 cm et largeur 34 cm : 3 tiroirs superposés
. sur plan à 90 cm, contre mur une crédence résine de 30 cm HT
- un placard de 188 x 217 cm HT dans le prolongement du meuble bas, composé de 2 compartiments, de gauche à droite :
Page 9/22
. trois compartiments de 62 à 63 cm de largeur avec 2 rayons fixes à +90 et +120 , 1 OF entre dessus plinthe et +90 avec
2 étagères amovibles, 1 coulissant entre +90 et +120, 1 OF entre +120 et +217 avec 2 étagères amovibles
. un compartiment de 63 cm de largeur avec 2 rayons fixes à +90 et +120 , 1 volume ouvert sous +90 pour
- un panneau d'habillage mural de 34 x 127 cm HT + un panneau cache réglette de 20 x 127 cm HT sur plan à +90
Matériaux :
- meuble bas en L :
. plans à +90 , façade coté unité de vie entre +90 et +120, crédences sur plan +90 en matériau de
- placard :
- panneau d'habillage mural, cache réglette et portillon en panneaux MDF finition opaque qualité ameublement
Hors lot :
5.
- meubles bas de 164 x 60 x 90 cm HT + 98 x 35 x 90 cm HT
. sous plan à 90 cm et largeur 35 cm : 3 tiroirs superposés
. trois compartiments de 62 à 63 cm de largeur avec 2 rayons fixes à +90 et +120 , 1 OF entre dessus plinthe et +90 avec
2 étagères amovibles, 1 coulissant entre +90 et +120, 1 OF entre +120 et +217 avec 2 étagères amovibles
- deux panneaux d'habillage mural de 35 x 127 cm HT + un panneau cache réglette de 19 x 127 cm HT sur plan à +90
- un panneau d'habillage de 60 x 217 cm HT masquant le joint de dilatation
Matériaux :
- meubles bas :
Page 10/22
- placard :
- panneaux d'habillage mural, cache réglette et portillon en panneaux MDF finition opaque qualité ameublement
Hors lot :
6.
- meubles bas de 135 x 60 x 90 cm HT + 226 x 30 x 90 cm HT
. sous plan à 90 cm et largeur 30 cm : 3x3 tiroirs superposés
. un compartiment de 67 cm de largeur à 1 OF entre dessus plinthe et +217 avec 6 étagères amovibles
. un compartiment de 60 cm de largeur à 1 OF entre dessus plinthe et +217 avec 6 étagères amovibles
- un panneau cache réglette de 16 x 127 cm HT sur plan à +90
- un panneau d'habillage de 42 x 217 cm HT sur la tête du refend béton avec isolation aux deux faces
Matériaux :
- meubles bas :
- placard :
- panneau d'habillage mural, cache réglette et portillon en panneaux MDF finition opaque qualité ameublement
Page 11/22
Hors lot :
7.
Composition et exécution selon planche de détail PRO DMO 06 annexée au DCE.
- meuble bas de 241 x 60 x 90 cm HT
. sous plan à 90 cm : 2 volumes de rangement 1/2+1/4 fermés par 3OF compris étagères et une niche
pour réfrigérateur
. sur plan à 90 cm, en rives en L une crédence de 30 cm HT
- un placard de 180 x 217 cm HT composé de 2 compartiments 2/3+1/3, fermés par 3OF avec 6 étagères amovibles
- un placard de 60 x 218 cm de largeur avec 2 rayons fixes à +90 et +120 , 1 volume bas sous +90 à 1OF et 2
étagères amovibles, 1 volume ouvert entre +90 et +120 pour logement d'un micro-onde, 1 OF entre +120 et
+217 et 2 étagères amovibles
- un panneau perforé cache radiateur de 56 x 127 cm HT
Matériaux :
- meubles bas :
. corps (cloisons, fond, faux-plancher) , étagères, en panneaux mélaminés selon position 2.2 du § C ci-dessus
. portillons en panneaux MDF finition opaque qualité ameublement selon position 2.1 du § C ci-dessus
. plans à +90, crédences sur plan +90 en matériau de synthèse massif selon position 2.5 du § C ci-dessus
- placard :
. corps (cloisons, fond, faux-plancher, faux-plafond) , étagères, en panneaux mélaminés selon position
. vantaux en panneaux MDF finition opaque qualité ameublement selon position 2.1 du § C ci-dessus
- panneau perforé cache radiateur en panneaux MDF finition opaque qualité ameublement selon position 2.1
du § C ci-dessus
- quincaillerie selon position 3 du § C ci-dessus, serrures sur placards
Hors lot :
8.
Fabrication et pose d'un meuble pour le copieur habillage des niches pour portes vitrées.
Composition et exécution selon planches de détail PRO DMO 07-1, 07-2, 07-3 annexées au DCE.
- meuble copieur de 162 x 75 cm x 283 cm HT :
.une niche de 102x65x233 cm HT pour logement du copieur et 2 étagères en bois
.un placard de 30x34x233 cm HT fermé par 1OF et 6 tablettes
.une trappe de 30x30x80 cm HT sur niche extincteur
- habillage des niches pour portes vitrées entre accueil et bureau directrice et espace d'évolution
Matériaux :
- meuble copieur :
. corps (cloisons non visibles, fond sur vide technique, faux-plancher, faux-plafond) , en panneaux mélaminés
. façades, cloisons visibles, vantaux, étagères, en panneaux MDF finition opaque qualité ameublement selon
- habillage des niches pour portes vitrées entre accueil et bureau directrice et espace d'évolution en panneaux
MDF finition opaque qualité ameublement selon position 2.1 du § C ci-dessus
Page 12/22
9.
Fabrication et pose du mobilier du bureau directrice.
- un caisson bois formant un volume perdu d'environ 65 x 45 x 217 cm ht sous la volée d'escalier
- un placard de 28 cm de largeur x 70 cm de profondeur et 217 cm de hauteur, avec 1 tiroir à dossiers suspendus
en partie basse de 70 cm de profondeur et de 65 cm ht, sur faux-plancher de 8 cm ht, un placard double face
entre +73 et +217 cm, avec 1 fond intermédiaire , fermé par 1 OF face public et par 2OF supperposés face
directrice compris étagères réglables
- un ensemble technique et rangement de 105 x 217 cm ht avec un plan de travail ép 40 mm à +73 cm de 34 cm
de profondeur, une façade à 2OF sous plan posée sur plinthe de 8 cm ht pour accès aux collecteurs de chauffage
au sol sous le plan ,une niche de 105 x 50 cm ht avec fond décalé du mur permettant d'encastrer les commandes
électriques, un rangement ouvert de 105 x 80 cm ht avec 1 étagère réglable
- les panneaux d'habillage entre sous-face de paillasse de l'escalier en béton et meubles ci-dessus
- un bureau de 160 x 70 cm :
.un meuble bas de 60x70 cm avec 2 tiroirs superposés sur plinthe de 8 cm HT
.un plan de travail de 160x70 cm ép. 40 mm
.un panneau séparatif sous plan de 100x32 cm HT
Matériaux :
- placard, ensemble technique et rangement :
. corps (cloisons non visibles, fond sur vide technique, faux-plancher, faux-plafond) , étagères, en panneaux
mélaminés selon position 2.2 du § C ci-dessus
. façades, cloisons visibles, plan à +73, façades tiroirs, portillons, en panneaux MDF finition opaque qualité
- bureau :
. corps des tiroirs en panneaux mélaminés selon position 2.2 du § C ci-dessus
. façades, plan à +73, façades tiroirs, panneau séparatif, en panneaux MDF finition opaque qualité ameublement
- quincaillerie selon position 3 du § C ci-dessus, serrures sur OF et tiroirs, profil U en aluminium laqué entre
sous-face plan et meuble bas
Hors lot : les sièges du bureau
10.
Fabrication et pose du mobilier du bureau adjointe directrice.
Composition et exécution selon planche de détail PRO DMO 09 annexées au DCE.
- meuble bas de 287 x 80 x 90 cm HT :
.deux compartiments fermés par 2 OF avec 1 étagère
.un plan de travail avec évier inox encastré dans plan (hors lot) et un décaissé pour plan de change d'environ 70x55 cm
- meuble haut de 287 x 61 x 73 cm HT :
.double plancher avec niche pour gorge lumineuse contre mur et joint creux à l'avant
.deux compartiments de 25 cm de profondeur (vide perdu à l'arrière) x 50 cm HT fermés par 2 OF avec 1 étagère
.linteau de 16 cm HT
- crédence entre plan à +90 et sous-face du meuble haut +160
- paroi séparative de 55 x 70 cm entre plan meuble bas et sous-face meuble haut
Matériaux :
- meuble bas :
. corps (cloisons, fond, faux-plancher) , étagères, en panneaux mélaminés selon position 2.2 du § C ci-dessus
. portillons, en panneaux MDF finition opaque qualité ameublement selon position 2.1 du § C ci-dessus
. plan en panneau stratifié ép. 40 mm selon position 2.3 du § C ci-dessus
Page 13/22
- meuble haut :
. corps (cloisons, plancher et fond sur vide ), en panneaux mélaminés selon position 2.2 du § C ci-dessus
. façades apparentes, portillons, en panneaux MDF finition opaque qualité ameublement selon position 2.1 du
§ C ci-dessus
- quincaillerie selon position 3 du § C ci-dessus, serrures sur portillons
- paroi séparative entre plan meuble bas et sous-face meuble haut, en verre trempé translucide
11.
Fabrication et pose du placard de la salle de réunion .
- ensemble composé de 472 x 283 cm HT :
.aux extrémités deux volumes de rangement fermés de 45x61x217 cm HT avec 6 étagères
.entre les volumes ci-dessus , un rangement bas de 370x61x90 cm HT, avec plan de 40 mm ép., fermé par 4OF
avec 2 étagères
.sur volumes bas ci-dessus, 2 volumes de rangement de 93x61x127 cm HT , fermés par deux coulissants
.sur volumes bas au centre , une niche de 185x127 cm HT pour logement meuble vidéo, informatique, imprimante
avec un caisson technique de 185x85 cm HT et 15 cm prof, support de la TV (hors lot), avec panneaux ouvrants
pour flancs et sous-face pour accès aux branchements câbles et prises
.un habillage de linteau de 472x66 cm HT formant vide technique
Matériaux :
- corps (cloisons, fond, faux-plancher, faux-plafond) , étagères, en panneaux mélaminés selon position 2.2 du
§ C ci-dessus
- portes, portillons, plan à +90, caisson technique niche TV, en panneaux MDF finition opaque qualité
- tôle d'acier émaillée sur vantaux coulissants "cachés" pour tableau d'affichage pour écriture au feutre
12.
Fabrication et pose du placard de la salle phsycho/jeux d'eau.
- ensemble composé de 402x217 cm HT :
.meuble bas de 402x80 cm HT avec 6 volumes de rangement fermés par vantaux coulissants et 2 étagères dans
5 volumes, l'un restant vide pour ranger le tabouret
.un plan filant à +80 cm sur meuble bas ci-dessus
.2 volumes de rangement de 132x137 cm HT fermés par 4OF avec 3 étagères
.un bandeau cache réglette de 132x10 cm HT sur plan de travail
Matériaux :
§ C ci-dessus
- portes, portillons, cache réglette, en panneaux MDF finition opaque qualité ameublement selon position 2.1
du § C ci-dessus
- plan de travail en panneau stratifié ép. 40 mm selon position 2.3 du § C ci-dessus
- quincaillerie selon position 3 du § C ci-dessus, serrures sur portes et portillons
Hors lot : caisson en L en plaques de plâtre sur ossature
13.
Fabrication et pose du placard de la salle de peinture.
- ensemble composé de 402x217 cm HT :
.meuble bas de 402x80 cm HT avec 6 volumes de rangement fermés par vantaux OF et 2 étagères
.un plan filant à +80 cm sur meuble bas ci-dessus, avec découpe pour évier hors lot
Page 14/22
.2 volumes de rangement de 132x137 cm HT fermés par 4OF avec 3 étagères
.un bandeau cache réglette de 132x10 cm HT sur plan de travail
Matériaux :
§ C ci-dessus
- portes, portillons, cache réglette, en panneaux MDF finition opaque qualité ameublement selon position 2.1
du § C ci-dessus
- plan de travail en panneau stratifié ép. 40 mm selon position 2.3 du § C ci-dessus
Hors lot :
- caisson en L en plaques de plâtre sur ossature
14.
Fabrication et pose du mobilier de la lingerie / buanderie.
-
placard de rangement de 156x74x217 cm HT fermé par 3OF, 2 cloisons intermédiaires et 6 étagères réglables
meuble haut de 100x74x63 cm ht fermé par 2 OF et 1 étagère réglables
placard de rangement de 77x74x217 cm HT fermé par 2OF (de 51 et 22 cm), et 6 étagères réglables
meuble bas de 102x74x90 cm HT , sur faux-plancher de 8 cm ht , fermé par 2OF avec 1 étagère réglable
meuble haut de 102x74x63 cm ht fermé par 2 OF et 1 étagère réglables
crédence de 102x64 cm ht entre meuble bas et haut
cloison de 80x283 cm ht
meuble bas de 180x67x90 cm HT , plan avec évier inox (hors lot), faux-plancher de 8 cm ht, 1 cloison
intermédiaire, fermé par 3OF avec 1 étagère réglable
- un plan d'entretien du linge, table à repasser, de 216x56 et de hauteur réglable de 80 à 110 cm
Matériaux :
- corps (cloisons, fond, faux-plancher, faux-plafond) , étagères, en panneaux hydrofuges mélaminés selon
- portes, portillons, plinthes en panneaux hydrofuges stratifiés selon position 2.3 du § C ci-dessus compris
bandes de chant renforcées
- plan de travail en panneau hydrofuge stratifié ép. 40 mm selon position 2.3 du § C ci-dessus
Hors lot :
- la fourniture, pose et raccordement des lave-linge et sèche linge
- le panier à linge sur roulettes
- l'extincteur CO2
15.
Fabrication et pose du placard des unités d'éveil 3 et 4.
- placard de 195x60x217 cm HT avec 2 compartiments 2/3+1/3 fermés par 3 OF et 6 étagères
- un panneau d'habillage mural de 45x217 cm HT
Matériaux :
§ C ci-dessus
- portes, panneau d'habillage mural en panneaux MDF finition opaque qualité ameublement selon position 2.1
Hors lot :
Page 15/22
16.
Fabrication et pose d'un ensemble composé de meubles de rangement bas et haut et de panneaux d'habillage pour
la cuisine pédagogique.
- meuble bas de 269x66x55 cm HT avec 4 volumes de rangement fermés par 6 OF avec 1 étagère réglables, 1
volume ouvert pour logement du four pédagogique, plan de travail résine avec évier embouti résine et
plaques de cuisson hors lot
- meuble haut de 269x66x97 cm HT avec 2x4 volumes de rangement superposés fermés par 4 OF pour les
volumes du bas et 4 OS pour les 4 volumes du haut, 1 rayon fixe à 20 cm du bas avec gorge pour éclairage
indirect, 1 rayon fixe à +187 cm entre OF et OS, hotte hors lot encastré dans ce volume au-dessus des
plaques de cuisson,1 réfrigérateur hors lot à fixation murale dans le volume attenant, et 1 étagère amovible
dans les 2 volumes au-dessus de l'évier
- meuble bas de 124x45x55 cm HT avec 2 volumes fermés par 4 OF, avec plan et vasque emboutie en résine
- meuble haut de 124x45x97 cm HT avec 2 volumes de rangement superposés fermés par 2 OF pour le volume
du bas et 2 OS pour le volume du haut, 1 rayon fixe à 20 cm du bas avec gorge pour éclairage indirect, 1
rayon fixe à +187 cm entre OF et OS, et 1 étagère amovible dans le volume bas
- crédences de 65 cm ht en panneaux résine entre meubles bas et meubles hauts
- façade accordéon coulissante escamotable de 269x217 cm HT devant meuble bas et haut ci-dessus
- panneau perforé d'habillage de radiateur de 74x217 cm HT avec un retour d'ébrasement de 20x217 HT
- panneau perforé d'habillage de radiateur de 74x217 cm HT avec deux retours d'ébrasement de 1x20x217 cm HT +
1x70x217 cm HT
- cloison du WC enfant et panneau de fond démontable de 200x217 cm ht+80x217 cm HT
- porte coulissante escamotable de 70x217 cm HT dans cloison pour WC enfant
- panneau plein d'habillage de la porte coulissante du WC enfants, de 126x217 cm HT, réservation
pour niche d'extincteur avec retour d'ébrasement de 70x217 cm HT + panneau plein de 26x217 cm HT
Matériaux :
- meubles bas :
. corps (cloisons, fond, faux-plancher) , étagères, en panneaux hydrofuges mélaminés selon position 2.2 du
§ C ci-dessus
. portillons en panneaux MDF hydrofuges finition opaque qualité ameublement selon position 2.1
. plans à +55, évier et vasque emboutis, crédences entre +55 et +120, en matériau de synthèse massif selon
- meubles haut :
. corps (cloisons, plafond, fond, rayon fixe) , étagères, en panneaux mélaminés selon position 2.2 du § C ci-dessus
. sous-face, portillons en panneaux MDF finition opaque qualité ameublement selon position 2.1
- crédences en matériau de synthèse massif selon position 2.5 du § C ci-dessus
- cloison et panneau de fond du WC en panneau stratifié selon position 2.3 du § C ci-dessus
- portes accordéon coulissante et porte coulissante escamotable en panneaux tubulaires en aggloméré de bois
avec placage en MDF finition opaque qualité ameublement selon position 2.1.
Ferrements pour montage des portes comprenant ossature métallique composé d'un caisson en acier galvanisé
équipé de lisses horizontales permettant le vissage des panneaux d'habillage, étriers et chariots circulant sur
un rail haut en aluminium anodisé, garantissant un fonctionnement parfait et silencieux du système, le kit de
finition en bois dur peint pour réalisation de l'encadrement compris jeu de balais anti-poussière, joints
anti-pince-doigts, guidage au sol, butées de fin de course, serrure à crochet, poignée cuvette inox
- panneaux cache-radiateur en MDF perforé finition opaque qualité ameublement selon position 2.1
- panneaux d'habillage pleins en MDF finition opaque qualité ameublement selon position 2.1
Hors lot :
- caisson en L en plaques de plâtre sur ossature au-dessus de l'ensemble menuisé
- la fourniture, pose et raccordement de la robinetterie et des écoulements pour évier et vasque
- la fourniture, pose et raccordement du four pédagogique et de la hotte
- la fourniture et la pose du réfrigérateur (au lot 03)
- la fourniture, pose et raccordement des tubes fluo sous meubles hauts
- la fourniture, pose et raccordement des radiateurs
- la fourniture et pose de l'extincteur
Page 16/22
16.1
Fourniture et pose d'une hotte encastrable à recyclage largeur 60cm : inox avec filtre inox démontable et lavable
(type : IKEA LUFTIG B570 http://www.ikea.com/fr/fr/catalog/products/50152331/) ou qualité équivalente
Hotte proposée : .........................................................................................................................................................
16.2
Fourniture et pose d'une plaque chauffante à induction 2 foyers largeur 60cm à encastrer dans plan
type Brandt TI 342 ou qualité équivalente.
Plaque à induction, Plaque de cuisson encastrable / Foyers: 2 / Type de foyers: 2 foyers induction / Autonome /
Pose libre / Mode de fonctionnement: Électrique / Puissance: 3 400 W / Design: Sans cadre / Type de
commandes: Touches sensitives / Sécurités: Sécurité enfants / Sécurité anti-surchauffe, Arrêt automatique, ...
Plaque proposée : .........................................................................................................................................................
16.3
Fourniture et pose d'un four mixte chaleur tournante + micro onde dimension : 45x60cm, en acier inox anti-trace,
type SMEG référence S45MCX2 ou qualité équivalente
10 Fonctions, dont 1 spéciale “pizza”
Manettes de commande "Classique"
Programmateur électronique:
Départ différé (départ automatique) fin de cuisson avec signal sonore (le four s’arrête automatiquement) 2
afficheurs digitaux indiquant programmation et heure / température
Symboles lumineux fonctions
Contrôle de température électronique
Menu programmes supplémentaires : mode Expo, puissance Eco (inférieure à 2 kW), verrouillage commandes
(sécurité enfants)
Fonction pizza, gril et chaleur tournante
Fonction décongélation
Cavité inox, éclairage
Volume net 37 litres
Plateau tournant intégré de 32 cm Ø
Nettoyage voûte aisé par gril abattant
Porte intérieure plein verre
Porte tempérée double vitre
Double ventilation forcée de refroidissement
Puissance nominale: 3,4 kW
Puissance gril : 1500 W
Puissance utile micro-ondes: 1000 W
Accessoires:
1 grille
1 lèchefrite en verre
Plateau pizza
Four proposé : .........................................................................................................................................................
17.
Fabrication et pose du meuble bas, du placard de rangement et du panneau cache-radiateur du local détente personnel.
- meubles bas de 316 x 61 x 90 cm HT avec 3 volumes de rangement fermés par 6 OF avec 1 étagère , plan de
travail avec évier inox hors lot
- 2 panneaux d'habillage mural de 61x200 cm HT sur extrémités du plan de travail
- 1 panneau d'habillage mural de 28x290 cm HT sur gaine technique en extrémité du plan de travail
- un placard de 130 x 217 cm HT avec 1 rayon fixe ép. 40 mm à +90, 1 rayon fixe à +130, volumes bas et haut
avec 2 étagères chacun, fermés par 2OF, volume entre +90 et +130 fermé par 2 coulissants
- un linteau menuisé en L de 45+73 cm HT x 130 cm HT sur placard ci-dessus
- un panneau cache radiateur de 52x290 cm HT
Matériaux :
- meubles bas :
. corps (cloisons, faux-plancher, fond) , étagères, en panneaux mélaminés selon position 2.2 du § C ci-dessus
. portillons en panneaux MDF finition opaque qualité ameublement selon position 2.1 du § C ci-dessus
Page 17/22
. plan de travail en panneau stratifié selon position 2.3 du § C ci-dessus
- placard :
. corps (cloisons, fond, faux-plancher, faux-plafond) , étagères, en panneaux mélaminés selon position
. portes , linteau, en panneaux MDF finition opaque qualité ameublement selon position 2.1 du § C ci-dessus
- cache radiateur en panneau perforé MDF finition opaque qualité ameublement selon position 2.1 du § C ci-dessus
- quincaillerie selon position 3 du § C ci-dessus, serrures sur portillons meuble bas et sur porte du placard
Hors lot :
- la fourniture, pose et raccordement de la cafetière
18.
Fabrication et pose d'un banc pour le hall d'accueil.
- banc cache radiateur de 200 x 40 x 51 cm HT composé d'une structure en U inversé en tubes acier, capotée en
panneaux démontables, avec dosseret arrière pour blocage du matelas d'assise
- un matelas de 198 x 35 cm x 45 mm ép
- 2 bacs (sale et propre) en extrémités du banc, de 40x50x51 cm HT , composés d'un coffre reposant sur un
socle de 8 cm ht , tête des parois épaissies à 40 mm et rainure haute alignée sur l'assise, compris bacs
amovibles en PVC
Matériaux :
- tubes des supports U du banc en acier thermolaqué, avec patins en caoutchouc
- banc cache radiateur et bacs en panneau MDF finition opaque qualité ameublement selon position 2.1 du § C
ci-dessus
- bacs en PVC
- matelas en mousse Polyuréthane qualité HR (haute résilience) 26 kg/m3 - Housse à fermeture à glissière Tissu poly-coton, traitements : anti-acariens, antibactériens et antimycotique - Matelas qualité non-feu,
conforme à la norme EN 597 1 ET 597 2 - Housse lavable à 60° - Epaisseur : 45 mm
19.
Fabrication et pose d'un banc surplombé par des casiers, dans circulation.
- banc :
. support en L en tubes acier sur longueur du radiateur sous banc
. banc de 400 cm de longueur x30 cm profondeur , en panneau épaisseur 50 mm
. panneau perforé démontable cache-radiateur
- casiers ouverts de 400 cm de longueur composé d'un cadre de 200 mm de largeur, cloisons tous les 18 cm et fond,
posé à environ 10 cm du mur pour gorge d'éclairage indirect, compris 22 patères
Matériaux :
-
tubes des supports L du banc en acier thermolaqué, avec patins en caoutchouc
assise du banc en bois lamellé collé finition huilée selon position 2.6 du § C ci-dessus
cache radiateur en panneau perforé MDF finition opaque qualité ameublement selon position 2.1 du § C ci-dessus
casiers en panneaux MDF finition opaque qualité ameublement selon position 2.1 du § C ci-dessus
patères en aluminium anodisé
Page 18/22
Hors lot :
- la fourniture, pose et raccordement des tubes fluo à l'arrière des casiers
- la peinture sur le mur de fond au-dessus du banc
20.
Fourniture et pose de patères murales doubles en aluminium anodisé.
Localisation :
- 2x24 dans espace d'évolution
- 30 dans hall
21.
Fabrication et pose de panneaux d'affichage mural.
- réservation réservée par le plâtrier dans cloisons et doublages en plaques de plâtre
- panneau en multiplis ou aggloméré de bois avec alaise périphérique en bois dur saillante de
l'épaisseur du stratifié ci-dessous
- stratifié "magnétique" coloris au choix de l'architecte
- fixation invisible
21.1
de 140x210 cm HT dans sas d'entrée
21.1.1 exécution d'un habillage bois sur ossature sur murs de part d'autre du sas d'entrée :
- tasseaux d'environ 80/80 mm
- tasseau bas formant plinthe
- tasseaux apparents rabotés
- remplissage en laine de roche M0 entre tasseaux
- habillage en panneau MDF finition opaque qualité ameublement selon position 2.1 du § C ci-dessus
21.2
de 240x80 cm HT dans accueil
21.3
de 240x120 cm HT dans unités d'accueil 1-2-3-5
21.4
de 180x100 cm HT pour salle de réunion
22.
Fabrication et pose de panneaux perforés cache-radiateur.
- ossature support constituée d'un cadre avec montant intermédiaire entre 2 radiateurs, en bois dur avec peinture noire
- cache radiateur en panneau perforé MDF finition opaque qualité ameublement selon position 2.1 du § C ci-dessus
- panneau démontable par un système de fixation invisible
22.1
de 144x210 cm HT dans espace d'évolution
22.2
de 120x217 cm HT dans circulation coté espace d'évolution
22.3
de 60x217 cm HT dans hall circulation près des vestiaires
Page 19/22
E.
DECOMPOSITION DU PRIX GLOBAL ET FORFAITAIRE
1.
Fabrication et pose de casiers "coupe-feu" entre espaces de propreté
des unités d'éveil et locaux attenants.
unité
quantité
Composition et exécution selon planches de détail PRO DMO 01-1,
01-2 et 01-3 annexées au DCE.
1.1
ensemble de 12 (3x4) casiers pour propreté 5
ens
1
1.2
ensemble de 20 (5x4) casiers pour propretés 1-2
ens
2
1.2.1
plus-value à la position 1.2 pour habillage bois de 30 cm de largeur
de part et d'autre des casiers du local propreté 3 avec trappe sur
niche extincteur et trappe sur chute eau pluviale
ens
1
1.3
ensemble de 24 (6x4) casiers pour propreté 3 et 4
ens
2
2.
Fabrication et pose du meuble bas et du meuble haut suspendu pour
locaux de propreté des unités d'éveil 3 et 4.
ens
2
ens
1
ens
1
ens
1
ens
1
ens
1
ens
1
02-2 et 02-3 annexées au DCE.
2.1
local de propreté de l'unité d'éveil 1.
Composition et exécution selon principes des planches de détail
PRO DMO 02-1, 02-2 et 02-3 annexées au DCE.
2.2
Fabrication et pose du meuble bas pour local de propreté de l'unité
d'éveil 2.
2.3
local de propreté de l'unité d'éveil 5.
3.
Fabrication et pose du meuble bas et des placards de rangement de
l'unité d'éveil 1.
Composition et exécution selon planches de détail PRO DMO 03-1
et 03-2 annexées au DCE.
4.
Fabrication et pose des meubles bas et des placards de rangement de
5.
Page 20/22
prix unit.
prix total
6.
7.
1
ens
1
ens
1
ens
1
ens
1
ens
1
ens
2
Fabrication et pose du placard des unités d'éveil 3 et 4.
Composition et exécution selon planche de détail PRO DMO 15
annexée au DCE.
16.
ens
Fabrication et pose du mobilier de la lingerie / buanderie.
annexées au DCE.
15.
1
Fabrication et pose du placard de la salle de peinture.
annexées au DCE.
14.
ens
Fabrication et pose du placard de la salle phsycho/jeux d'eau.
annexées au DCE.
13.
1
Fabrication et pose du placard de la salle de réunion .
annexées au DCE.
12.
ens
Fabrication et pose du mobilier du bureau adjointe directrice.
annexées au DCE.
11.
1
Fabrication et pose du mobilier du bureau directrice.
Composition et exécution selon planches de détail PRO DMO 08-1 et
08-2 annexées au DCE.
10.
ens
Fabrication et pose d'un meuble pour le copieur habillage des niches pour
portes vitrées.
07-2, 07-3 annexées au DCE.
9.
quantité
annexée au DCE.
8.
unité
Fabrication et pose d'un ensemble composé de meubles de
rangement bas et haut et de panneaux d'habillage pour la cuisine
pédagogique.
Page 21/22
prix unit.
prix total
unité
quantité
Composition et exécution selon planches de détail PRO DMO 16
annexées au DCE.
ens
1
16.1
Fourniture et pose d'une hotte encastrable à recyclage
pce
1
16.2
Fourniture et pose d'une plaque chauffante à induction 2 foyers
pce
1
16.3
Fourniture et pose d'un four mixte chaleur tournante + micro onde
pce
1
17.
Fabrication et pose du meuble bas, du placard de rangement et du
panneau cache-radiateur du local détente personnel.
ens
1
ens
1
annexée au DCE.
ens
1
20.
Fourniture et pose de patères murales doubles en aluminium anodisé.
pce
78
21.
Fabrication et pose de panneaux d'affichage mural.
21.1
de 140x210 cm HT dans sas d'entrée
ens
1
21.1.1 exécution d'un habillage bois sur ossature sur murs de part d'autre
du sas d'entrée
m2
6,6
21.2
de 240x80 cm HT dans accueil
ens
1
21.3
de 240x120 cm HT dans unités d'accueil 1-2-3-5
ens
4
21.4
de 180x100 cm HT pour salle de réunion
ens
1
22.
Fabrication et pose de panneaux perforés cache-radiateur.
22.1
de 144x210 cm HT dans espace d'évolution
ens
1
22.2
de 120x217 cm HT dans circulation coté espace d'évolution
ens
1
22.3
de 60x217 cm HT dans hall circulation près des vestiaires
ens
1
annexée au DCE.
18.
Fabrication et pose d'un banc pour le hall d'accueil.
annexée au DCE.
19.
prix unit.
Fabrication et pose d'un banc surplombé par des casiers, dans circulation.
TOTAL HT = €
TVA 19,6 % = €
à...........................,le ............................
TOTAL TTC = €
L'entrepreneur :
(cachet et signature)
Page 22/22
prix total

lot 8`` mob sur mesure

Transcription

Documents pareils

bureau avec rangement

VACANCES

Télécharger le PDF

- Atelier Delphine Carrere

Effet VOILE - Eleonore Déco

le galbé haut fixe à panneaux relevables

Réglementation applicable à la décoration de la salle

COORDINATION ZONE SUD-EST
