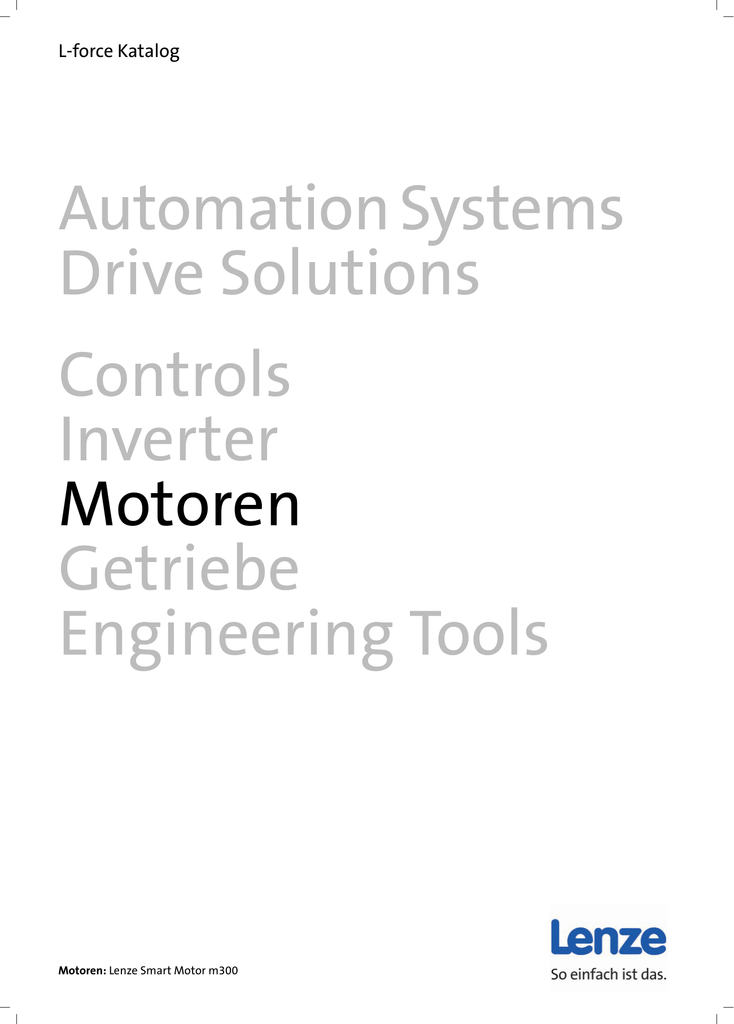

L-force Katalog
Automation Systems
Drive Solutions
Controls
Inverter
Motoren
Getriebe
Engineering Tools
Motoren: Lenze Smart Motor m300
Inhaltsverzeichnis L-force Katalog
Lenze macht vieles einfach für Sie.
Über Lenze
Aus Prinzip: Immer die passenden Produkte.
L-force Produktportfolio
Controller-based Automation
1.1
Drive-based Automation
1.2
HighLine Aufgaben
2.1
StateLine Aufgaben
2.2
BaseLine Aufgaben
2.3
Panel PC v800
3.1
Monitor v200
3.2
Controller 3200 C
3.3
Controller c300
3.4
Controller p500
3.5
Controller p300
3.6
I/O-System 1000
3.7
Inverter Drives 8400 protec
4.1
Inverter Drives 8400 motec
4.2
Servo Drives 9400 HighLine
4.3
Inverter Drives 8400 TopLine
4.4
Servo-Inverter i700
4.5
Inverter Drives 8400 HighLine
4.6
Inverter Drives 8400 StateLine
4.7
Inverter Drives 8400 BaseLine
4.8
Servo-Synchronmotoren MCS
5.1
Servo-Synchronmotoren MCM
5.2
Servo-Synchronmotoren MD☐KS
5.3
Servo-Asynchronmotoren MQA
5.4
Servo-Asynchronmotoren MCA
5.5
IE3-Drehstrommotoren m500
5.6
inverteropt. Drehstrommotoren MF
5.7
IE2-Drehstrommotoren MH
5.8
IE1-Drehstrommotoren MD
5.9
Lenze Smart Motor m300
5.10
IE3-Drehstrommotoren m200
5.11
IE1/2-Drehstrommotoren Basic MD/MH
5.12
Planetengetriebe g700-P
6.1
Planetengetriebe MPR/MPG
6.2
Stirnradgetriebe g500-H
6.3
Flachgetriebe g500-S
6.4
Winkelgetriebe
Kegelradgetriebe g500-B
6.5
Motordaten
Zuordnung siehe oben
6.6
Navigator
7.1
Drive Solution Designer
7.2
Drive Solution Catalogue
7.3
Engineer
7.4
PLC Designer
7.5
VisiWinNET®
7.6
EASY Starter
7.7
Automation Systems
Drive Solutions
Controls
Visualisierung
Cabinet Controller
Panel Controller
'
Inverter
dezentral
Cabinet
Motoren
Servomotoren
Drehstrommotoren
Getriebe
Engineering Tools
Ausgewähltes Portfolio
Zusätzliches Portfolio
Axialgetriebe
Lenze macht vieles
einfach für Sie.
Wir erarbeiten gemeinsam mit Ihnen die beste Lösung
und setzen Ihre Ideen mit Begeisterung in Bewegung.
Ganz gleich, ob bei der Optimierung einer bestehenden
oder der Entwicklung einer neuen Maschine. Wir streben
nach Einfachheit und suchen darin die Perfektion. Das
steckt in unserem Denken, in unseren Dienstleistungen
und in jedem Detail unserer Produkte. So einfach ist
das!
1
2
3
Ideen entwickeln
Konzepte erstellen
Lösungen erarbeiten
Sie wollen die beste Maschine bauen und
haben schon erste Ideen dafür? Dann bringen
Sie diese mit uns zu Papier: angefangen bei
kleinen Innovationsschritten im Detail bis
hin zu komplett neuen Maschinen. Gemeinsam entwickeln wir ein auf Ihre Anforderungen abgestimmtes, intelligentes und nachhaltiges Konzept.
In Ihren Maschinenaufgaben sehen wir willkommene Herausforderungen. Wir unterstützen Sie mit unserem umfangreichen Knowhow und liefern wertvolle Anstöße für Ihre
Innovationen. Die einzelnen Bewegungs- und
Steuerungsfunktionen betrachten wir dabei
ganzheitlich und erarbeiten durchgängige
Antriebs- und Automatisierungslösungen für
Sie: so einfach wie möglich, so umfassend
wie nötig.
Unsere einfache Formel für zufriedene Kunden: Eine aktive Partnerschaft mit kurzen
Entscheidungswegen und einem individuell
abgestimmten Angebot. Auf Grundlage dieses einfachen Prinzips begegnen wir schon
seit langem den immer spezieller werdenden
Kundenbedürfnissen im Maschinenbau.
4
5
Maschinen herstellen
Betrieb sichern
Funktionsvielfalt im Einklang: Als einer der
wenigen Komplettanbieter können wir Ihnen
für jede Maschinenaufgabe genau die Produkte liefern, die Sie auch wirklich benötigen –
nicht mehr und nicht weniger. Hierfür steht
unser L-force Produktportfolio, eine konsistente Plattform für die Realisierung von Antriebs- und Automatisierungsaufgaben.
Produktivität, Zuverlässigkeit und täglich
neue Spitzenleistungen – das sind unsere
entscheidenden Erfolgsfaktoren für Ihre Maschine. Nach der Auslieferung bieten wir Ihnen durchdachte Service-Konzepte für einen
dauerhaft sicheren Betrieb. Im Fokus steht
hier die kompetente Unterstützung durch
das exzellente Anwendungs-Knowhow unserer erfahrenen Spezialisten im Aftersales.
Aus Prinzip:
Immer die passenden Produkte.
Das umfangreiche Lenze L-force Produktportfolio folgt
einem ganz einfachen Prinzip. Denn die Funktionen
unserer fein skalierten Produkte sind der Base-Line,
State-Line oder High-Line zugeordnet.
Ihr bedeutender Vorteil: Dadurch erkennen Sie schnell,
welche Produkte für Ihre Anforderungen die beste Lösung ergeben.
Starke Produkte mit großer Wirkung:
• Einfaches Handling
• Langlebige Qualität
• Zuverlässige Technologien am Puls der Zeit
Lenze-Produkte werden in einem eigenen Testlabor auf
Herz und Nieren überprüft. So garantieren wir Ihnen
eine dauerhafte Qualität und lange Lebensdauer. Außerdem gewährleisten Ihnen fünf Logistikzentren die
weltweite Verfügbarkeit und schnelle Lieferung Ihrer
ausgewählten Lenze-Produkte. So einfach ist das!
Controls
Engineering Tools
Inverter
Motoren
Getriebe
Motoren
Lenze Smart Motor
m300
1.75 und 5.0 Nm
Inhalt
Allgemeines
Kurzzeichenlegende
Produktschlüssel
Produktinformationen
Ausstattung
Einfach Einstellen
Sanft und schonend starten und stoppen
Installationstopologien
Funktionen und Eigenschaften
5.10 - 4
5.10 - 5
5.10 - 6
5.10 - 7
5.10 - 8
5.10 - 9
5.10 - 10
5.10 - 11
Technische Daten
Normen und Einsatzbedingungen
Bemessungsdaten
Zulässige Radial- und Axialkräfte
Abmessungen
Oberflächen- und Korrosionsschutz
5.10 - 13
5.10 - 14
5.10 - 15
5.10 - 16
5.10 - 22
Zubehör
Motoranschluss
Anschlüsse über Steckverbinder
Anschlüsse über Kabelverschraubungen
Federkraftbremse
Bremswiderstände
NFC-Adapter
Muttern für QUICKON-Anschluss
Einfach Einstellen
5.10 - 23
5.10 - 24
5.10 - 24
5.10 - 25
5.10 - 29
5.10 - 30
5.10 - 30
5.10 - 31
5.10
Allgemeines
Kurzzeichenlegende
η100 %
η75 %
η50 %
cos ϕ
IN
Imax
J
m
Ma
Mb
Mmax
MN
nN
PN
Pmax
[A]
[A]
[kgcm²]
[kg]
[Nm]
[Nm]
[Nm]
[Nm]
[r/min]
[kW]
[kW]
CE
CSA
DIN
EMV
EN
IEC
IM
IP
NEMA
UL
UR
VDE
CCC
EAC
cURus
UkrSEPRO
Communauté Européenne
Canadian Standards Association
Deutsches Institut für Normung e.V.
Elektromagnetische Verträglichkeit
Europäische Norm
International Electrotechnical Commission
International Mounting Code
International Protection Code
National Electrical Manufacturers Association
Underwriters Laboratory Listed Product
Underwriters Laboratory Recognized Product
Verband deutscher Elektrotechniker
China Compulsory Certificate
Zertifikat Zollunion Russland / Belarus / Kasachstan
Kombiniertes Prüfzeichen der UL für USA und Kanada
Zertifikat für die Ukraine
[%]
[%]
[%]
Wirkungsgrad
Wirkungsgrad
Wirkungsgrad
Leistungsfaktor
Bemessungsstrom
Max. Stromaufnahme
Massenträgheitsmoment
Masse
Anlaufmoment
Kippmoment
Max. Drehmoment
Bemessungsdrehmoment
Bemessungsdrehzahl
Bemessungsleistung
Max. Leistungsaufnahme
Umax
Umin
UN, Δ
UN, Y
[V]
[V]
[V]
[V]
Max. Netzspannung
Min. Netzspannung
Bemessungsspannung
Bemessungsspannung
5.10
5.10 - 4
Lenze | V03-de_DE-04/2015
Allgemeines
Produktschlüssel
Motortyp
Anbauten
Baugröße
MA
M
Polpaarzahl
Interner
Schlüssel
Approbation
(Beispiel: 063-4)
Lenze
Smart
Motor
S
E
Mit Eigenlüfter
2
X X
Ohne Anbauten
B R
Mit Bremse
4-polig
C
CE
L
UL/CSA
3
CCC
5.10
5.10 - 5
Allgemeines
Produktinformationen
Die neue Bewegungsfreiheit für Ingenieure.
Der Lenze Smart Motor reduziert die Variantenvielfalt der Antriebe
um bis zu 70 %. Ohne Schütz und Starter, mit frei einstellbaren Festdrehzahlen und vielen integrierten Funktionen für fördertechnische
Anwendungen. Zudem erfüllt der Lenze Smart Motor höchste Anforderungen an die Energieeffizienz und kann ganz bequem per Smartphone bedient werden.
Highlights:
• Frei einstellbare Drehzahl reduziert Variantenvielfalt
• Integrierte Softstartfunktionalität
• Reduzierte Verdrahtung durch elektronische Schütz- und Motorschutz-Funktion
• Herausragende Energieeffizienz
• Bedienung mit einem NFC-fähigen Smartphone und Lenze-App
• Bremsenansteuerung optional zur verschleißarmen Bremsenansteuerung
Stirnradgetriebe g500 mit Lenze Smart Motor
Variantenreduzierung leicht gemacht
Unterschiedliche Abtriebsdrehzahlen (z.B. für unterschiedliche Fördergeschwindigkeiten) wurden bislang durch unterschiedliche Getriebeübersetzungen oder bei sehr großen Unterschieden über die Polpaarzahl der Motoren realisiert. Das führte zu einer hohen Variantenvielfalt.
Mit dem Lenze Smart Motor ist dies anders: Durch die Möglichkeit
die Motordrehzahl in einem Bereich von 500 – 2.600 r/min frei einzustellen, können unterschiedlichste Geschwindigkeiten mit einer einzigen Variante gelöst werden. Damit reduziert sich der Aufwand in
Auslegung, Auswahl, Beschaffung und Lagerhaltung erheblich.
MSEMA☐☐063-42
8
7
6
[Nm]
5
4
3
2
1
5.10
0
0
500
1000
1500
[r/min]
2000
2500
3000
2000
2500
3000
MSEMA☐☐080-32
25
20
[Nm]
15
10
5
0
0
500
1000
1500
[r/min]
——— Max. Drehmoment — — — Bemessungsmoment
5.10 - 6
Allgemeines
Ausstattung
Die Ausstattung beinhaltet alle standardmäßig verfügbaren Optionen
und Anbauten des Produktes.
Interner Bremswiderstand
Einstellen der Drehzahlen
per Smartphone
per PC über NFC-Adapter
Steueranschluss
M12-Steckverbinder
Motoranschluss
Im Klemmenkasten oder über
QUICKON-Steckverbinder
Anschluss
Ausführung
Externer Bremswiderstand
Fuß (B3)
Flansch (B5) mit Durchgangsbohrungen
Flansch (B14) mit Gewindebohrungen
Getriebemotor mit g500-Getrieben
Kühlung
Eigenlüfter
Federkraftbremse
Standard
LongLife
Handlüfthebel
5.10
5.10 - 7
Allgemeines
Einfach Einstellen
Die Anpassung des Lenze Smart Motors an die Anwendung sowie eine
Diagnose erfolgt mit der NFC-Technologie (NFC=Near Field Communication). Ohne Öffnen des Klemmenkastens, ohne Spannungsversorgung und ohne aufwändige Adressierung kann der Antrieb ganz
einfach eingestellt werden.
Als Werkzeug werden dazu lediglich ein NFC-fähiges AndroidSmartphone oder der Lenze NFC-Adapter für PCs benötigt. Damit
können im spannungslosen Zustand die Daten gelesen und geschrieben werden – dies natürlich auch über einen Passwortschutz.
Einstellbare Daten:
• Datensatzname
(z.B. die Bezeichnung des Antriebs in Ihrer Dokumentation)
• Drehzahl und Drehrichtung 1 (auch ohne Digitaleingänge ansteuerbar)
• Drehzahl und Drehrichtung 2-5 (durch Digitaleingänge ansteuerbar)
• Hochlaufzeit
• Ablaufzeit
• Energiesparfunktion
Einstellen per Smartphone
Lesbare Daten:
• Identifikationsdaten
(Lenze Material- und Serialnummer, Typenbezeichnung, SoftwareStand)
• Fehlermeldungen
• Betriebs- und Einschaltstunden
Einstellen über Smartphone
Der Lenze Smart Motor kann mit einem Android-Smartphone eingestellt werden. Das entsprechende App in deutscher und englischer
Sprache kann über www.Lenze.com oder über den Google-Store bezogen werden. Die erstellten Datensätze können bequem auf dem
Smartphone archiviert werden und für die Anwendungen immer
wieder auf den Lenze Smart Motor geladen werden.
Einstellen mit dem PC
5.10
Der Lenze Smart Motor kann mit dem Engineering-Tool EASY Starter
(Erweitere Version, Software-Lizenz „EASY Advanced“ oder „Engineer
HighLevel“ erforderlich) eingestellt werden. Die Version kann einfach
über www.Lenze.com heruntergeaden werden. Da die Einstellungen
sehr einfach und übersichtlich sind, gibt es für den Lenze Smart Motor
auch einen einfachen Dialog, der direkt über den Navigator aufgerufen
werden kann. Der entsprechende Button steht direkt in der Navigationleiste. Analog zu anderen Produkteinstellungen können die Parameterwerte archiviert werden.
5.10 - 8
Allgemeines
Sanft und schonend starten und stoppen
Am Lenze Smart Motor können eine Hochlauframpe – und im Gegensatz zu einem herkömmlichen Starter – eine Ablauframpe eingestellt
werden. Damit wird eine definierte, ruckfreie Behandlung des Fördergutes gewährleistet.
Schütz-und Motorschutzfunktionalität integriert
Weltweit und effizient
Mittels digitaler Eingänge kann der Lenze Smart Motor gestartet und
gestoppt werden. Ebenso kann zwischen unterschiedlichen Drehzahlen und Drehrichtungen umgeschaltet werden. Bis zu 5 unterschiedliche Drehzahlzustände (z.B. Schleichgang und Normalgeschwindigkeit
in beide Richtungen sowie Stopp) können so an einem Motor genutzt
werden. Wendeschütz- und Polumschaltungen gehören damit der
Vergangenheit an.
Ebenso werden keine externen Motorschutzeinrichtungen benötigt,
da eine thermische, Kurzschluss-, Erdschluss- und Phasenausfallüberwachung bereits integriert sind.
Der Lenze Smart Motor erfüllt schon heute höchste Effizienzanforderungen von morgen: Viele fördertechnische Anlagen benötigen ein
hohes Anlauf- und niedriges Dauermoment. Dafür ist der Motor mit
seiner 4-fachen Überlastfähigkeit die richtige Lösung. Falls im Teillastbereich sehr wenig Drehmoment benötigt wird, greift die integrierte
Energiesparfunktion ein und optimiert die Energieaufnahme.
Der Antrieb kann weltweit in allen 3-phasigen Netzen mit 400 bis
480 V Anschlussspannung und 50 bis 60 Hz eingesetzt werden.
Einfache Installation
Neben dem Leistungsanschluss direkt im Klemmenkasten bietet der
Lenze Smart Motor optional eine besonders clevere Anschlusstechnologie – Phoenix Contact QUICKON. So klappt die elektrische Installation ohne Spezialwerkzeuge in weniger als einer Minute.
Die digitalen Ein- und Ausgänge werden standardmäßig auf
marktübliche M12-Buchsen angeschlossen.
Bereits vorhandene Signalleitungen können häufig weiterverwendet
werden.
5.10
Der Lenze Smart Motor m300 in der horizontalen Fördertechnik
5.10 - 9
Allgemeines
Installationstopologien
Volle Flexibilität – Setzen Sie einfach auf das System Ihrer Wahl:
Energieverteilung
Feldbus-Anbindung
Mit einer Stichleitung vom Lenze Smart Motor abgehend, kann fast
jedes marktübliche Energieverteilsystem eingesetzt werden.
Neben dem direkten Anschluss der digitalen Ein- und Ausgänge des
Lenze Smart Motors an eine SPS, kann eine Anbindung der
Steuersignale an nahezu jeden Feldbus über marktübliche dezentrale
I/O-Module realisiert werden. Auch die Sensorsignale Ihrer Förderstrecke können auf diese Weise in den Feldbus eingebunden werden.
Topologie - zentral gesteuert über Controller
Topologie - dezentral gesteuert über Feldverteiler
5.10
5.10 - 10
Allgemeines
Funktionen und Eigenschaften
Baugröße
Motor
Bauform
063
080
B3
B5
B14
Getriebedirektanbau
Wellenzapfen
dxl
Federkraftbremse
Ausführung
[mm]
11 x 23
19 x 40
Standard- oder LongLife-Ausführung
Mit Handlüfthebel
Überwachungen und Schutzmaßnahmen
Kurzschluss (bedingt), Fehlerquittierung erforderlich
Erdschluss (bedingt), Fehlerquittierung erforderlich
Überspannung
Überstrom
Motor-Übertemperatur
Netzphasenausfall
Schutz bei zyklischem Netzschalten
Kippen des Motors
Motoranschluss
Leistungsanschluss
Steueranschluss
Wellenlagerung
Lage des Festlagers
Lagerart
Farbe
Klemmenkasten
QUICKON-Steckverbinder
M12-Steckverbinder
Normmotoren (B3, B5, B14): B-Seite
Motoren für Getriebe (Direktanbau): A-Seite
Rillenkugellager mit hochtemperaturbeständigem Fett, 2 Dichtscheiben bzw. Deckscheiben
unlackiert
grundiert
Lackierung in verschiedenen Korrosionsschutzausführungen nach RAL-Farben
Weitere Optionen
Bremswiderstand
5.10
5.10 - 11
Allgemeines
5.10
5.10 - 12
Technische Daten
Normen und Einsatzbedingungen
Ausprägung
Produkt
Konformität
CE
Niederspannungsrichtlinie
EAC
TP TC 004/2011 (TR ZU 004/2011)
TP TC 020/2011 (TR ZU 020/2011)
2006/95/EG
Approbation
CCC
GB Standard 12350-2009
UL/CSA
CSA 22.2 No.14
UL 61800-5-1
Industrial Control Equipment, Lenze File No. E132659
Schutzart
EN 60529
Klimabedingungen
IP55 1)
Lagerung (EN 60721-3-1)
1K3 (Temperatur: -20 °C ... +60 °C)
Transport (EN 60721-3-2)
2K3 (Temperatur: -20 °C ... +70 °C)
Betrieb (EN 60721-3-3)
NaN Attribut 1662 has no Data
3K3 (Temperatur: -30 °C ... -10 °C) für Tiefkühlanwendungen
3K3 (Temperatur: -10 °C ... +40 °C)
Aufstellungshöhe
über NN
Stromreduzierung über 1000 m
Rüttelfestigkeit
Hmax
[m]
4000
[%/1000 m]
5.00
Transport (EN 60721-3-2)
2M2
Betrieb (EN 60721-3-3)
Schwingstärke
3M4
IEC/EN 60034-14
A
Ausprägung
Produkt
Netzform
Netze mit geerdetem Y-Punkt (TN- und TT-Netze)
Störfestigkeit
EN 61800-3
Isolationsfestigkeit
EN 61800-5-1
Kategorie C2
5.10
Überspannungskategorie III
Über 2000 m über NN Überspannungskategorie II
Verschmutzungsgrad
EN 61800-5-1
Schutzisolierung von Steuerschaltkreisen
EN 61800-5-1
2
Sichere Trennung vom Netz: doppelte/verstärkte Isolierung
für digitale Eingänge und Ausgänge
Betrieb am öffentlichen Netzen
EN 61000-3-2/EN 61000-3-12
Die Geräte sind für die Anwendung in Industrieumgebung
vorgesehen. Beim Einsatz an öffentlichen Netzen sind Maßnahmen zu treffen, um die zu erwartende Aussendung von
Funkstörungen zu begrenzen. Die Einhaltung der Anforderungen für die Maschine/Anlage liegt in der Verantwortung des
Maschinen-/Anlagenherstellers!
1) Abweichende
Schutzarten bei Ausführungen:
Mit Bremse IP55 (mit Handlüfthebel IP54)
5.10 - 13
Technische Daten
Bemessungsdaten
Produktschlüssel
MSEMA☐☐063-42
MSEMA☐☐080-32
Bemessungsdrehmoment
MN
[Nm]
1.75
5.00
Ma
[Nm]
7.00
20.0
n1
[r/min]
IN
[A]
1.00 1)
0.80 2)
2.80 1)
2.30 2)
PN
[kW]
0.47
1.36
Anlaufmoment
Verstellbereich
-2600 ... -500 / 0 / 500 ... 2600
Bemessungsstrom
Bemessungsleistung
Leistungsfaktor
cos ϕ
0.99
Wirkungsgrad
Teillast
η75 %
[%]
65.0
73.0
Volllast
η100 %
[%]
66.0
74.0
J
[kgcm²]
m
[kg]
5.90
12.5
UAC
[V]
Masse
Netzspannung
1) 400
2) 480
3 AC 400 ... 480
V
V
5.10
5.10 - 14
Technische Daten
Zulässige Radial- und Axialkräfte
ƒ Kräfte bei mittlerer Drehzahl 2000 r/min.
Angriff der Kräfte
Kraftangriff bei l/2
Lagerlebensdauer L10
10000 h
20000 h
30000 h
50000 h
Frad
Fax,-
Fax,+
Frad
Fax,-
Fax,+
Frad
Fax,-
Fax,+
Frad
Fax,-
Fax,+
[N]
[N]
[N]
[N]
[N]
[N]
[N]
[N]
[N]
[N]
[N]
[N]
063
600
-600
300
470
-480
180
410
-430
120
350
-370
70
080
960
-1090
580
770
-860
350
670
-760
250
570
-650
140
Kraftangriff bei l
Lagerlebensdauer L10
10000 h
20000 h
30000 h
50000 h
Frad
Fax,-
Fax,+
Frad
Fax,-
Fax,+
Frad
Fax,-
Fax,+
Frad
Fax,-
Fax,+
[N]
[N]
[N]
[N]
[N]
[N]
[N]
[N]
[N]
[N]
[N]
[N]
063
400
-600
300
370
-480
180
320
-430
120
300
-370
70
080
880
-1090
580
700
-860
350
610
-760
250
520
-650
140
ƒ Die Werte der Lagerlebensdauer L10 beziehen sich auf eine mittlere Drehzahl von 2000 r/min und werden, abhängig von den
Umgebungstemperaturen, zusätzlich durch die Fettgebrauchsdauer eingeschränkt.
ƒ Die Angaben der Axialkräfte beziehen sich auf die max. Radialkraft
bei entsprechender Lagerlebensdauer.
5.10 - 15
5.10
Technische Daten
Abmessungen
MSEMA☐☐063-42
Bauform B3
5.10
Motortyp
MSEMABR
Abmessungen
Länge Motoranbauten
5.10 - 16
ΔL
[mm]
40.0
Technische Daten
Abmessungen
MSEMA☐☐063-42
Bauform B5
5.10
Motortyp
MSEMABR
Abmessungen
ΔL
[mm]
40.0
5.10 - 17
Technische Daten
Abmessungen
MSEMA☐☐063-42
Bauform B14
5.10
Motortyp
MSEMABR
Abmessungen
5.10 - 18
ΔL
[mm]
40.0
Technische Daten
Abmessungen
MSEMA☐☐080-32
Bauform B3
5.10
Motortyp
MSEMABR
Abmessungen
ΔL
[mm]
73.0
5.10 - 19
Technische Daten
Abmessungen
MSEMA☐☐080-32
Bauform B5
5.10
Motortyp
MSEMABR
Abmessungen
5.10 - 20
ΔL
[mm]
73.0
Technische Daten
Abmessungen
MSEMA☐☐080-32
Bauform B14
5.10
Motortyp
MSEMABR
Abmessungen
ΔL
[mm]
73.0
5.10 - 21
Technische Daten
Oberflächen- und Korrosionsschutz
Um die Drehstrommotoren je nach Umgebungsbedingungen optimal
zu schützen, stehen mit dem Oberflächen- und Korrosionschutzsystem
(OKS) maßgeschneiderte Lösungen zur Verfügung.
Oberflächen- und Korrosionsschutzsystem
OKS-G
(Grundiert)
OKS-S
(Small)
OKS-M
(Medium)
OKS-L
(Large)
OKS-XL
(extra Large)
Verschiedene Oberflächenbeschichtungen sorgen dafür, dass die
Motoren auch bei hoher Luftfeuchtigkeit, Außenaufstellung oder
athmosphärischen Verunreinigungen zuverlässig funktionieren. Der
Farbton des Decklacks kann nach RAL Classic gewählt werden. Darüber
hinaus sind die Drehstrommotoren auch unlackiert (ohne OKS) erhältlich.
Anwendungen
Maßnahmen
• Abhängig vom nachträglich aufzubringenden
Decklack
• Standardanwendungen
• Innenaufstellung in beheizten Gebäuden
• Luftfeuchtigkeit bis 90%
• Innenaufstellung in unbeheizten Gebäuden
• Überdachte, geschützte Außenaufstellung
• Luftfeuchtigkeit bis 95 %
•
•
•
•
• 2K-PUR-Grundierung (grau)
• Oberflächenbeschichtung entspr. Korrosivitätsklasse C1 (gemäß EN 12944-2)
• Lüfterhaube und B-Lagerschild zusätzlich grundiert
• Schrauben verzinkt
• Kabelverschraubungen mit Dichtringen
• Korrosionsstabile Bremse mit Abdeckring, nicht
rostendem Reibblech und verchromter Ankerscheibe (auf Anfrage)
Optionale Maßnahmen:
• Rezesse am Motor abgedichtet (auf Anfrage)
Außenaufstellung
Luftfeuchtigkeit über 95 %
Chemische Industrieanlagen
Lebensmittelindustrie
Aufbau der Oberflächenbeschichtung
Oberflächen- und Korrosionsschutzsystem
5.10
ohne OKS
(unlackiert)
OKS-G
(Grundiert)
OKS-S
(Small)
OKS-M
(Medium)
OKS-L
(Large)
OKS-XL
(extra Large)
5.10 - 22
Korrosivitätsklasse
Oberflächenbeschichtung
DIN EN ISO 12944-2
Aufbau
Farbton
2K-PUR-Grundierung
Vergleichbar mit C1
2K-PUR-Decklack
Vergleichbar mit C2
Vergleichbar mit C3
2K-PUR-Grundierung
2K-PUR-Decklack
Standard: RAL 7012
Optional: Nach RAL Classic möglich
Zubehör
Motoranschluss
Steuer- und Leistungsanschluss Lenze Smart Motor
Klemmenkasten
Der Lenze Smart Motor kann über einfache Steckverbinder (QUICKON
für Leistungsanschluss, M12 für Steueranschlüsse) angeschlossen
werden. Der Leistungsanschluss kann alternativ auch per Schraubanschlüsse über Kabelverschraubungen im Klemmenkasten erfolgen.
Die Anschlüsse sind lüfterseitig leicht zugängig vorgesehen.
Draufsicht Lenze Smart Motor mit Steckanschlüssen
5.10
5.10 - 23
Zubehör
Anschlüsse über Steckverbinder
Für den Leistungsanschluss kommen QUICKON-Steckverbinder für
Motoranschluss zum Einsatz. Diese Steckverbinder ermöglichen einen
schnellen sauberen Anschluss der Motoren. Über eine Anschlussleitung mit der QUICKON-Mutter ist so die Anlage einfach zu verkabeln.
Die verschiedenen QUICKON-Muttern sind als Zubehör erhältlich.
Über die Digitaleingänge der zwei M12-Steueranschlüsse kann zwischen unterschiedlichen Drehzahlen und Drehrichtungen umgeschaltet werden. Bis zu 5 unterschiedliche Drehzahlzustände (z.B.
Schleichgang und Normalgeschwindigkeit in beide Richtungen sowie
Stopp) können so angesteuert werden. Zudem wird über einen digitalen Ausgang der Betriebszustand gemeldet. Diese Anschlüsse sind
über zwei M12-Stecker herausgeführt.
Leistungsanschluss X3 mit QUICKON-Steckverbinder
Steckerbelegung
Kontakt
Bezeichnung
Bedeutung
1
L1
Netzanschluss Phase L1
2
L2
3
L3
1
PE
2
4
PE
Schutzleiter
3
Steueranschluss X1 mit M12-Steckverbinder A-codiert, Stifte
Steckerbelegung
Kontakt
Bezeichnung
Bedeutung
1
n.c.
2
DI2
Digital-Eingang 1
3
GND-I
Masse Digitaleingänge
4
DI1
Digital-Eingang 2
Steueranschluss X2 mit M12-Steckverbinder A-codiert, Stifte
5.10
Steckerbelegung
Kontakt
Bezeichnung
Bedeutung
1
24V
24-V-Versorgung (Speisung DO1)
2
DI3
Digital-Eingang 3 (Bezug X1;3 = GND-I)
3
GND-O
Masse Digitalausgänge
4
DO1
Digital-Ausgang 1
Anschlüsse über Kabelverschraubungen
Für die Anschlüsse sind Kabelverschraubungen vorgesehen. Die Anschlüsse selbst sind dann im Klemmenkasten zugängig. Es sind die
folgenden Verschraubungen vorhanden:
• M25x1,5 mm 2 für die Netzleitung
• M25x2,5 mm 2 für die Netzleitung mit Stiftkabelschuh
• M12x1,5 mm 2 für den ext. Bremswiderstand
5.10 - 24
Zubehör
Federkraftbremse
Die Lenze Smart Motoren können mit einer Federkraftbremse ausgestattet werden. Diese wird nach dem Abschalten der Versorgungsspannung aktiv (Ruhestromprinzip). Für Anwendungen mit sehr hohen
Schalthäufigkeiten ist zudem eine LongLife-Ausführung der Bremse
erhältlich, die eine verstärkte Bremsenmechanik aufweist.
Eigenschaften
Ausführungen
• Standard
- 1 x 106 Schaltzyklen repetierend
- 1 x 106 Schaltzyklen reversierend
• LongLife
- 10 x 106 Schaltzyklen repetierend
- 15 x 106 Schaltzyklen reversierend
Ansteuerung
• Über interne Elektronik
• Haltebremse, spannungslos aktiv
Schutzart
• ohne Handlüftung IP55
• mit Handlüftung IP54
Reibbelag
• Asbestfrei, verschleißarm
Optionen
• Handlüftung
Zuordnung 4-polige Motoren - Bremse
Bauform
Standard
Motorgröße
Baugröße
Longlife
Kennmoment
Bremse
Baugröße
Kennmoment
Bremse
Mk
Mk
[Nm]
[Nm]
063-42
06
4.00
06
4.00
080-32
08
8.00
08
8.00
5.10
5.10 - 25
Zubehör
Federkraftbremse
Zulässige Reibarbeit
5.10
Q =Schaltarbeit pro Schaltspiel
Sh =Schalthäufigkeit
Bremsengröße = 06 ... 25
5.10 - 26
Zubehör
Federkraftbremse
Bemessungsdaten mit Standard-Bremsmoment
Baugröße
06
08
Leistungsaufnahme
Pin
[kW]
0.020
0.025
100
MB
[Nm]
4.00
8.00
1000
MB
[Nm]
3.70
7.20
1200
MB
[Nm]
3.60
7.00
1500
MB
[Nm]
3.50
6.80
1800
MB
[Nm]
3.40
6.70
2600
Höchstschaltarbeit
MB
[Nm]
3.20
6.30
100
QE
[KJ]
3.00
7.50
1000
QE
[KJ]
3.00
7.50
1200
QE
[KJ]
3.00
7.50
1500
QE
[KJ]
3.00
7.50
1800
QE
[KJ]
3.00
7.50
2600
Übergangsschalthäufigkeit
QE
[KJ]
3.00
7.50
Shü
[1/h]
79.0
50.0
J
[kgcm²]
0.015
0.061
m
[kg]
0.90
1.50
Bremsmoment
Masse
5.10
5.10 - 27
Zubehör
Federkraftbremse
Handlüfthebel
Bremse
k5
Δk
h5
d12
[mm]
[mm]
[mm]
[mm]
063
06
178
29
107
13.0
080
08
224
27
116
13.0
ƒ Handlüfthebel und Klemmenkasten nicht in gleicher Lage möglich!
5.10
5.10 - 28
Zubehör
Bremswiderstände
Der Lenze Smart Motor kann geführt an einer Rampe abgebremst
werden. Entstehen dabei größere generatorische Energien, müssen
diese von einem Bremswiderstand aufgenommen werden. Neben
einem intern im Klemmenkasten montierten Bremswiderstand (10 W)
steht ein weiteren Bremswiderstand (20 W) zur Verfügung, der extern
an einer Längsseite des Klemmenkastens montiert und über die
Klemmen X4 angeschlossen wird. Die Montage und Parametrierung
dieser Bremswiderstände erfolgt werksseitig.
Produktschlüssel
Motor
MSEMA☐☐063-42
MSEMA☐☐080-32
Bemessungswiderstand
Bemessungsleistung
Wärmekapazität
Masse
Bremswiderstand
ERBU390R020W
RN
PN
Cth
m
[Ω]
[W]
[KWs]
[kg]
400
10.0
100
0.050
390
20.0
250
0.17
Klemmenkastenabmessungen mit externem Bremswiderstand
5.10
5.10 - 29
Zubehör
NFC-Adapter
Die Einstellungen des Lenze Smart Motors können mit einem Smartphone oder per PC erfolgen. Sollen die Einstellungen per PC vorgenommen werden, so erfolgt dies mit dem Engineering-Tool EASY Starter
HighLevel“ erforderlich). Die Kommunikation zum Motor erfolgt über
ein NFC-Adapter. Der Anschluss am PC erfolgt über die USB Schnittstelle.
NFC-Adapter
Ausprägung
Merkmale
NFC-Adapter
Eingangsseitige Spannungsversorgung über USBAnschluss vom PC
EZAETF001
Diagnose-LEDs
hot plug-fähig
Produktschlüssel
Muttern für QUICKON-Anschluss
Für den schnellen und einfachen QUICKON-Anschluss können die
folgenden 4 Muttern (Gegenstücke) einfach an die Anschlussleitung
montiert werden. Für die Montage ist kein besonderes Werkzeug erforderlich, sondern lediglich Standardwerkzeug zum Abisolieren.
Ausprägung
QUICKON-Mutter
QUICKON-Steckverbinder mit Mutter
Merkmale
Für schnellen, einfachen Anschluss
Leitungsdurchmesser: 6 … 10 mm
Berührsicher steck- und trennbar
Berührsicher steck- und trennbar
Produktschlüssel
EWS0088
EWS0089
EWS0090
EWS0091
5.10
5.10 - 30
Zubehör
Einfach Einstellen
Die Anpassung des Lenze Smart Motors an die Anwendungen erfolgt
ganz einfach per NFC-fähigen Smartphone oder mit dem bekannten
Engineering-Tool EASY Starter. Mit beinden Werkzeugen können die
benötigten Drehzahlen, Drehrichtungen und Start/Stop-Funktionen
in Klartext eingegeben werden. Für die Drehzahlen ist keine besondere
Umrechnung notwendig. So einfach kann Engineering sein.
Einstellen über Smartphone
Der Lenze Smart Motor kann mit einem Android-Smartphone eingestellt werden. Das entsprechende App in deutscher und englischer
Sprache kann über www.Lenze.com oder über den Google-Store bezogen werden. Die erstellten Datensätze können bequem auf dem
Smartphone archiviert werden und für die Anwendungen immer
wieder auf den Lenze Smart Motor geladen werden.
Einstellen mit dem PC
5.10
Der Lenze Smart Motor kann mit dem Engineering-Tool EASY Starter
HighLevel“ erforderlich) eingestellt werden. Die Version kann einfach
über www.Lenze.com heruntergeaden werden. Da die Einstellungen
sehr einfach und übersichtlich sind, gibt es für den Lenze Smart Motor
auch einen einfachen Dialog, der direkt über den Navigator aufgerufen
werden kann. Der entsprechende Button steht direkt in der Navigationleiste. Analog zu anderen Produkteinstellungen können die Parameterwerte archiviert werden.
5.10 - 31
Zubehör
5.10
5.10 - 32
13449850
Lenze SE
Hans-Lenze-Straße 1
D-31855 Aerzen
Telefon: +49 (0)5154 82-0
Fax: +49 (0)5154 82 28 00
www.Lenze.com

Katalog Lenze Smart Motor

Transcription

Documents pareils

PI g700

Handelsmarketing Beauftragte/-r für die Marke smart für

SMART Board Kurs: Erste Aufgabe

smart Center Stuttgart. 15 Jahre Smart Center Stuttgart

Smart Center Bielefeld gibt die Reparatur von Kleinschäden ab

Motor Nissan Primera P12 2,0i Motorcode QR20De

Was tut die Servosteuerung und was machen dabei

Wichtige Einstell-Information Elektronikmotor Somfy

Runner 35.8 - fronte - 2008

Abgas-System

TR2 Umrüst-Satz (Kaltluftregler - Elektrisches Regelsystem)

Softwarehandbuch Loader__L-force Loader
