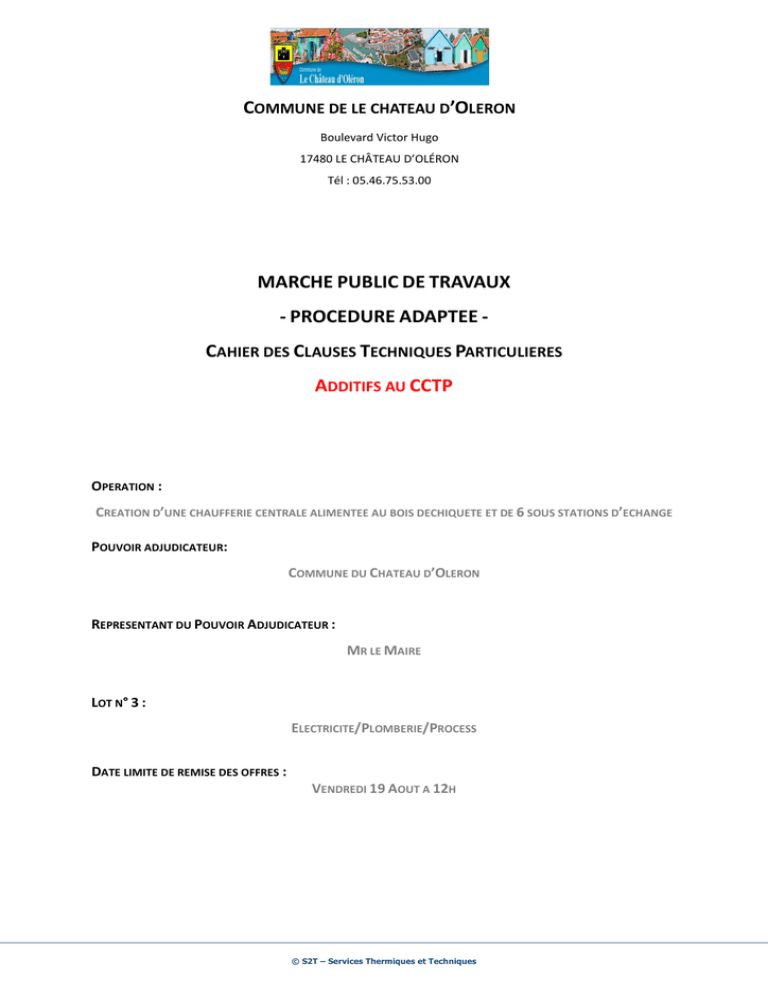

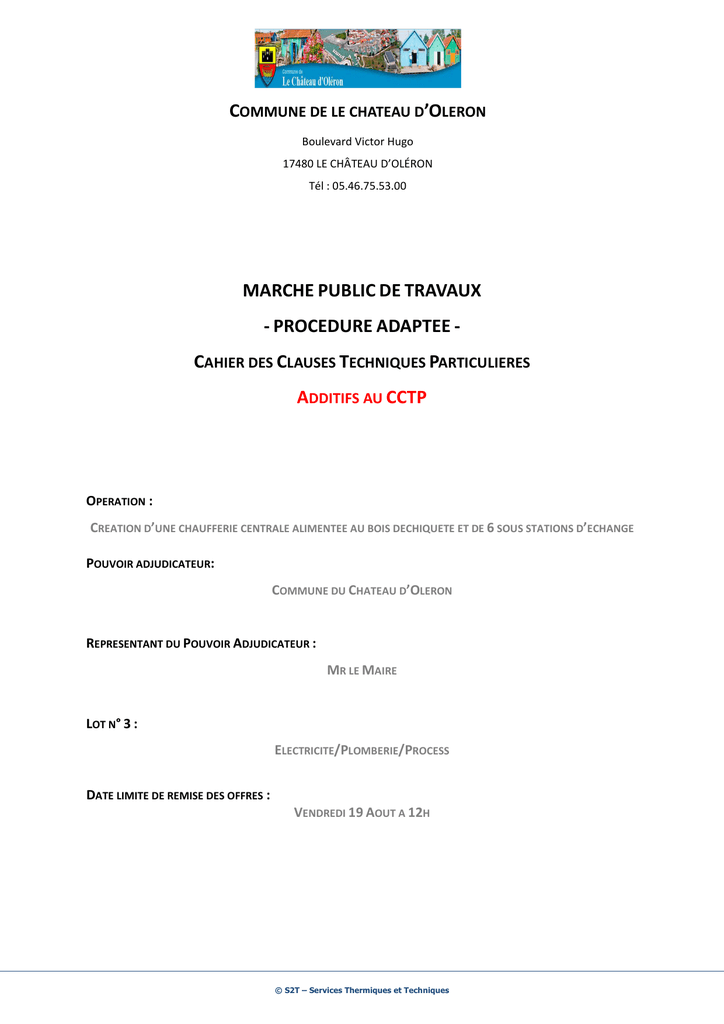

Additifs CCTP lot n°3 - Commune du Château d`Oléron

COMMUNE DE LE CHATEAU D’OLERON
Boulevard Victor Hugo
17480 LE CHÂTEAU D’OLÉRON
Tél : 05.46.75.53.00
MARCHE PUBLIC DE TRAVAUX
- PROCEDURE ADAPTEE CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
ADDITIFS AU CCTP
OPERATION :
CREATION D’UNE CHAUFFERIE CENTRALE ALIMENTEE AU BOIS DECHIQUETE ET DE 6 SOUS STATIONS D’ECHANGE
POUVOIR ADJUDICATEUR:
COMMUNE DU CHATEAU D’OLERON
REPRESENTANT DU POUVOIR ADJUDICATEUR :
MR LE MAIRE
LOT N° 3 :
ELECTRICITE/PLOMBERIE/PROCESS
DATE LIMITE DE REMISE DES OFFRES :
VENDREDI 19 AOUT A 12H
© S2T – Services Thermiques et Techniques
COMMUNE DU CHATEAU D’OLERON – AFFAIRE 10 048
CREATION D’UNE CHAUFFERIE CENTRALE ALIMENTEE AU BOIS DECHIQUETE ET DE 6 SOUS STATIONS D’ECHANGE
COMMUNE DU CHATEAU D’OLERON
MAITRE D’OUVRAGE
Boulevard Victor Hugo
17480 LE CHÂTEAU D’OLÉRON
Tél : 05.46.75.53.00
MANDATAIRE
S2T
79, RUE JEAN-JACQUES ROUSSEAU
92150 SURESNES
TEL : 01 46 97 21 63
FAX : 01 46 97 21 70
ARCHITECTE
(CONCEPTION DU BATIMENT CHAUFFERIE)
ATELIER PATRICK MEUNIER
8 BIS, RUE SALVADOR ALLENDE
85 000 LA ROCHE SUR YON
TEL : 02 51 36 98 40
Fax : 02 51 36 98 61
BET RESEAU DE CHALEUR-VRD
CABINET MERLIN
119 RUE NATIONALE
33 240 SAINT ANDRE DE CUBZAC
TEL : 05 57 43 41 27
FAX : 05 57 43 53 08
BET
SERBA – BET STRUCTURE
STRUCTURE
1, RUE NEWTON BP 639
85 306 CHALLANS
TEL : 02 51 93 08 52
FAX : 02 51 49 21 17
ECONOMISTE DE LA CONSTRUCTION
AEB
8, RUE DIESEL-ZA BELLE PLACE
TEL : 02 51 46 22 87
FAX : 02 51 46 27 99
Page 2/9
© S2T – Services Thermiques et Techniques
COMMUNE DU CHATEAU D’OLERON – AFFAIRE 10 048
CREATION D’UNE CHAUFFERIE CENTRALE ALIMENTEE AU BOIS DECHIQUETE ET DE 6 SOUS STATIONS D’ECHANGE
P.G.C. B.T.P.
600 ROUTE DE NIORT - AIFFRES
COORDINATEUR SPS
79234 PRAHECQ CEDEX
TEL: 05.49.28.24.41 FAX 05.49.32.18.54.
APAVE
BUREAU DE CONTROLE
17 RUE PIERRE-MARIE TOUBOULIC
Z.I DU PONT-NEUF 17314 ROCHEFORT
TEL. 05 46 99 40 23
FAX. 05 46 99 75 13
Page 3/9
© S2T – Services Thermiques et Techniques
COMMUNE DU CHATEAU D’OLERON – AFFAIRE 10 048
CREATION D’UNE CHAUFFERIE CENTRALE ALIMENTEE AU BOIS DECHIQUETE ET DE 6 SOUS STATIONS D’ECHANGE
NB DE PAGES TOTAL 9
3
NB D’ANNEXES
REFERENCE AFFAIRE
REFERENCE DEVIS
POLE D’ACTIVITE
2010 - 048
D 10 03 073
Bâtiment & Développement Durable
Réseaux de chaleur et Chaufferies
Electricité
VALIDATION
NOM
FONCTION
RÉDACTEURS
Louisa BELHOUCHAT
Ingénieur d’études
26/07/2011
Anne MICLO
Responsable Pôle
Réseaux de chaleur et
Chaufferies
26/07/2011
INDICE
DATE
APPROBATEUR
2010-048
VISA
DATE
MODIFICATIONS
DOCUMENT TRANSMIS PAR
Emission originale
Anne MICLO
Page 4/9
© S2T – Services Thermiques et Techniques
COMMUNE DU CHATEAU D’OLERON – AFFAIRE 10 048
CREATION D’UNE CHAUFFERIE CENTRALE ALIMENTEE AU BOIS DECHIQUETE ET DE 6 SOUS STATIONS D’ECHANGE
TABLE DES MATIERES
2
CHAUFFERIE .............................................................................................................................................. 6
3
SOUS STATIONS ........................................................................................................................................ 7
4
RESEAU DE COMMUNICATION ................................................................................................................. 9
Page 5/9
© S2T – Services Thermiques et Techniques
Commune du Château d’Oléron – Affaire 10 048
Construction d’une chaufferie centrale alimentée au bois déchiqueté et la création d’un réseau de
chaleur au Château d’Oléron
2 CHAUFFERIE
Article 2.2.1.3.2 Bruleur
Il est fait mention dans le DPGF d’un bruleur 2 allures. Toutefois, L’Entrepreneur du présent devra la fourniture
et la pose d’un bruleur modulant conformément au CCTP.
Article 2.2.1.3.3 Stockage fioul
Les travaux suivants ne sont plus à la charge du présent lot :
-
La réalisation de la fosse pour mise en place de la cuve fioul enterrée
-
Comblement avec sable grossier ou gravier fin
Sera à la charge du lot n°1 sous lot gros œuvre :
-
La réalisation de la fosse pour mise en place de la cuve fioul enterrée
Sera à la charge du lot n°1 sous lot VRD :
-
Comblement avec sable de rivière non agressif (0,4)
Article 2.2.1.3.4 Canalisation cuivre pour alimentation fuel
La fourniture et la pose des fourreaux entre la chaufferie et la cuve ne sont plus à la charge du présent lot.
Sera à la charge du lot n°1 sous lot gros œuvre :
-
La fourniture et la pose des fourreaux entre la chaufferie et la cuve fioul.
-
La tranchée entre la chaufferie et la cuve fioul
Sera à la charge du lot n°1 sous lot VRD :
-
La fourniture et la pose du remblai et du sablon pour le comblement de la tranchée relative aux
canalisations cuivre d’alimentation en fioul.
L’Entrepreneur chargé du présent lot devra se coordonner avec l’Entrepreneur chargé du lot n° 1 pour la mise
en place du grillage avertisseur et la mise en place des canalisations d’alimentation fioul.
Page 6/9
© S2T – Services Thermiques et Techniques
Commune du Château d’Oléron – Affaire 10 048
Construction d’une chaufferie centrale alimentée au bois déchiqueté et la création d’un réseau de
chaleur au Château d’Oléron
3 SOUS STATIONS
Article 3.1.1 Etendue des travaux
L’entrepreneur chargé du présent lot devra prévoir :
En base :
-
Le dégazage et la neutralisation y compris toutes sujétions de la cuve fioul des sous stations
Mairie, Ecole Maternelle et Maison d’Association Ranson.
-
Le pompage de la cuve fioul des sous stations Mairie, Ecole Maternelle et Maison
d’Association Ranson ainsi que l’évacuation du fioul pompé.
En option :
-
La dépose et l’évacuation de la cuve fioul des sous stations Mairie, Ecole Maternelle et
Maison d’Association Ranson
-
Le désembouage des installations secondaires de chaque sous station
L’Entrepreneur vient se raccorder sur les installations secondaires existantes ; aucune modification des
installations secondaires n’est prévue au présent marché, hormis pour la sous-station du Foyer M. Héry.
Article 4.2.3 Sous stations : Ecole Maternelle, Mairie et Maison d’Association Ranson.
En option, l’Entrepreneur devra prévoir le désembouage de l’installation secondaire des sous stations Ecole
Maternelle, Mairie et Maison d’Association Ranson.
Article 4.2.3.1 Dépose
L’entrepreneur chargé du présent lot devra prévoir :
En base :
-
Le dégazage et la neutralisation y compris toutes sujétions de la cuve fioul des sous stations
Mairie, Ecole Maternelle et Maison d’Association Ranson.
Page 7/9
© S2T – Services Thermiques et Techniques
Commune du Château d’Oléron – Affaire 10 048
Construction d’une chaufferie centrale alimentée au bois déchiqueté et la création d’un réseau de
chaleur au Château d’Oléron
-
Le pompage de la cuve fioul des sous stations Mairie, Ecole Maternelle et Maison
d’Association Ranson ainsi que l’évacuation du fioul pompé.
En option :
-
La dépose et l’évacuation de la cuve fioul des sous stations Mairie, Ecole Maternelle et
Maison d’Association Ranson
-
Le désembouage des installations secondaires des sous-stations.
Article 4.2.4 Sous station : Foyer M. Hery
Les besoins en eau chaude sanitaire du Presbytère ne sont pas acquittés au moyen de la chaudière murale
existante mais au moyen d’un chauffe-eau électrique. Ainsi le maintien de cette chaudière n’est plus
nécessaire. L’Entrepreneur du présent lot devra prévoir la dépose et l’évacuation y compris toutes sujétions de
la chaudière murale.
L’Entrepreneur du présent lot devra prévoir, en option, le désembouage de l’installation secondaire de la sous
station Foyer M. Hery.
Article 4.2.5 Sous stations: Collège A. d’Aquitaine et EHPAD
L’Entrepreneur du présent lot devra prévoir, en option, le désembouage de l’installation secondaire des sous
stations Collège A. d’Aquitaine et EHPAD.
Dans la mesure où la sous-station de l’EHPAD n’est pas encore existante, nous proposons aux Entreprises de
chiffrer les travaux sur la base des mètres linéaires indiqués dans le tableau suivant :
Mètres linéaires en fonction du diamètre de la canalisation de la sous station EHPAD
Page 8/9
© S2T – Services Thermiques et Techniques
Commune du Château d’Oléron – Affaire 10 048
Construction d’une chaufferie centrale alimentée au bois déchiqueté et la création d’un réseau de
chaleur au Château d’Oléron
4 RESEAU DE COMMUNICATION
Article 4.1 Etendu des travaux.
Les travaux suivants sont à la charge du présent lot :
-
la fourniture et la pose de deux réseaux de fourreaux dont un de secours, pour le passage de la fibre
optique, depuis la chaufferie centrale à l’ensemble des sous stations y compris pénétration. Ce réseau
suivra le réseau de chaleur. Les tranchées ne sont pas à la charge du présent lot.
Page 9/9
