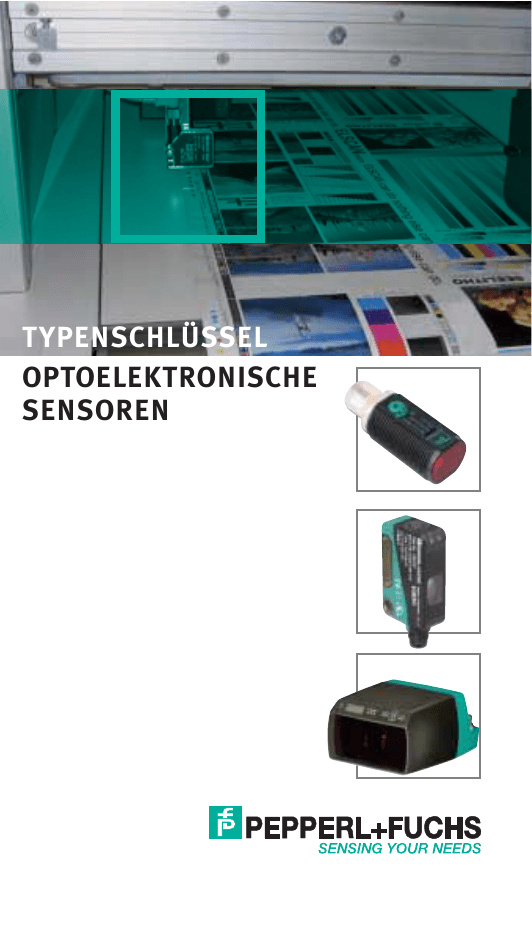

TYPENSCHLÜSSEL
OPTOELEKTRONISCHE
SENSOREN
INHALT
Wegweiser/Kurzinfo
zu den Typenschlüsseln
Viso+ von Pepperl+Fuchs
1
4
Rechteckige Bauformen
Standard
5
Zylindrische Bauformen
Standard
7
Standardsensoren 3
Standard
8
Druckmarken + Farbsensoren
Standard
9
Gabel-Lichtschranken
Standard
10
Lichtgitter
Standard
11
Daten-Lichtschranken
Standard
13
Entfernungsmessgeräte
Standard
14
Vision Sensoren
Standard
15
Lichtleiter
Standard
16
Netzteile und Schaltgeräte
Standard
18
Tür-, Tor-, Aufzugssensoren (TTA)
Spezial
19
Kundenspezialgeräte
Spezial
21
Sicherheits-Lichtschranken
Sicherheitstechnik 22
Sicherheits-Lichtgitter
Sicherheits-Lichtvorhänge
Sicherheits-Auswertegeräte
Zubehör
27
Optionslisten
28
WEGWEISER · KURZINFO
Sensortyp
®
AIR
AL
BL10-...
DAD
DF
DFE
DK
DKE
EDM
FLT
FW
G/GV
GD/GV
GL
GLE
GLV
GLV...-LL
KLE
KLEF
KLR
KLRF
KS/KSE
KSU
KT
L/LK und
LA/LK
L/LV und
LD/LV
LC
LCE
LCR
LG
LLE
Kurzinfo
siehe Typenschlüssel
Aktiv-Infrarot-Lichttaster
Aufzugs-Lichtgitter
Band-Lichtschranke Einweg
Daten-Lichtschranke
Druckmarken-Farbtaster
Druckmarken-Farbtaster im
Edelstahlgehäuse
Druckmarken-Kontrasttaster
im Edelstahlgehäuse
Entfernungsmessgerät
Flächen-Lichttaster
Fadenwächter
Gewinde-Lichtschranke Einweg
Gabel-Lichtschranke
Gabel-Lichtschranke
Gewinde-Lichtschranke
bzw. -taster
Lichtleitergerät
Kunststoff-Lichtleiter Einweg
Kunststoff-Lichtleiter Einweg
mit Faserbündel
Kunststoff-Lichtleiter Reflex
Kunststoff-Lichtleiter Reflex
mit Faserbündel
Einweg-Lichtschranke Miniatur
Signalumformer
Lichtgitter
Datenübertragung
Druckmarken + Farbe
Druckmarken + Farbe
Reflexions-Lichttaster Miniatur
Einweg-Lichtschranke für
Netzspannung
Einweg-Lichtschranke für
Kleinspannung
Schleifendetektor
Glasfaser-Lichtleiter Einweg
mit PVC-Ummantelung
Glasfaser-Lichtleiter Reflex
mit PVC-Ummantelung
Lichtgitter 8- oder 16-strahlig
mit Metall-Silikon-Ummantelung
Druckmarken + Farbe
Druckmarken + Farbe
Entfernungsmessung
Lichtleiter
Lichtleiter
Lichtleiter
Lichtleiter
Netzteile und
Schaltgeräte
Lichtleiter
Lichtleiter
Lichtgitter
Lichtleiter
1
Sensortyp
Kurzinfo
LLR
mit Metall-Silikon-Ummantelung
mit Metall-Ummantelung
mit Metall-Ummantelung
Datenübertragungslichtschranke
mit Silikon-Ummantelung
mit Silikon-Ummantelung
Reflexions-Lichttaster
Infrarot-Lichttaster für DC
Infrarot-Lichttaster für AC/DC
Miniatur-Lichtschranke Einweg
Miniatur-Lichtschranke bzw. -taster
Gabel-Lichtschranke zur
Etikettenerkennung
Einweg-Lichtschranke
Reflexions-Lichttaster mit
Hintergrundausblendung
Reflexions-Lichtschranke
Profil-Lichtgitter
Lichtgitter
Energietaster
Lichtgitter
Papierrisssicherung
Netzteil
Rahmen-Lichtschranke
Reflexions-Lichttaster bzw.
-schranke DC
Druckmarken-Kontrasttaster für Lichtleiter
Druckmarken-Kontrasttaster mit UV-Senderlicht
-schranke im Sondergehäuse
-schranke AC/DC
Lichtleiter
LME
LMR
LS...-DA
LSE
LSR
LT
LT2
LTK2
M/MV
ML/MLV
ML19
OBE
OBH
OBS
OBT
PLVScan
PLV-PLP
Proscan
PR
PRS
PS1
RAL
RL
RL5-LL
RL-UV
RLF
RLK
Lichtleiter
Lichtleiter
Datenübertragung
Lichtleiter
Lichtleiter
Standardsensoren 3
Standardsensoren 3
Standardsensoren 3
Standardsensoren 3
Lichtgitter
Lichtgitter
Lichtgitter
Druckmarken + Farbe
Druckmarken + Farbe
2
Sensortyp
Kurzinfo
RMS
RST
SC
SB
SL
Sicherheitstechnik
Sicherheits-Auswertegerät
SicherheitsLichtschranken
SicherheitsLichtschranken
Sicherheits-Vorhänge
SU14
SU15
Topscan
C-Box
Radar-Bewegungsmelder
Remissionsstufentaster
Sicherheits-Auswertegerät
Sicherheits-Auswertegerät SafeBox
Sicherheits-Lichtschranke
für Auswertegeräte – Kat. 2
Sicherheits-Lichtschranke
für Auswertegeräte – Kat. 4
Sicherheits-Lichtvorhang –
Kat. 4
Sicherheits-Lichtvorhang – Kat. 3 –
selbst testend
Sicherheits-Lichtvorhang
Kat.4- testbar
Sicherheits-Lichtgitter für
ext. Auswertegeräte – Kat. 4
Sicherheits-Lichtgitter mit integriertem Auswertegerät – Kat. 4
Sicherheits-Lichtgitter mit
integriertem Auswertegerät – Kat. 4 und Muting
SicherheitsAuswertegerät – Kat. 4
Signalumformer für
Kleintaster KT10
Signalumformer für
Kleintaster KT10
Lichtleitergerät
Lichtleitergerät
Infrarot-Lichttaster
Anschlussbox
VCS
VL
VS/VSE
VS-Ga
VT
VOS
VDM
WTS
Farbsensor
Gewinde-Lichtschranke Reflex
Netzteil
Gewinde-Lichttaster
Vision Sensor
Entfernungsmessgeräte
Schweißkappensensor
SLA
SLC
SLCS
SLCT
SLP
SLPC
SLPCM
SLVA
SU10
SU11
Sicherheitstechnik
Auswertegeräte
Nachschaltegerät/
Spannungsversorgung
Druckmarken + Farbe
Vision Sensoren
Entfernungsmessung
Kunden-Spezialgeräte
3
GÜTESIEGEL PEPPERL+FUCHS
Kennen Sie schon VISO+, das Gütesiegel für
die optoelektronischen Standardsensoren
aus dem Hause Pepperl+Fuchs?
Die neue Generation der optoelektronischen
Standardsensoren setzen neue Maßstäbe für
höchstmögliche Flexibilität, Störsicherheit
und Komfort!
Die Entscheidenden Pluspunkte:
Besonders helle Anzeige-LEDs
LED grün für Betriebsspannungsanzeige,
Kurzschluss und Unterspannung
HF-Fremdlichtfestigkeit
Schutz vor gegenseitiger Beeinflussung
Moderne antivalente Gegentaktendstufe
4
TYPENSCHLÜSSEL STANDARD
RECHTECKIGE BAUFORMEN
RL28-8-H-400-RT/47/105
/ = hinter dem Schrägstrich folgen
Ausführung Optionen, siehe Optionsliste
Oberste
Tastbereichsgrenze
oder Sonderausführungsnummern (VBV)
(Angaben nur bei Tastern)
Optisches Prinzip
Serie
Sensortyp
Sensortyp
L/LK
LA/LK
L/LV
LD/LV
M/MV
ML
ML19
MLV
RL
RLF
RLK
SUXX
WTS
Einweg-Lichtschranke, Netzspannung (Sender/Empfänger)
Einweg-Lichtschranke, Kleinspannung (Sender/Empfänger)
Miniatur-Lichtschranke Einweg (Sender/Empfänger)
Miniatur-Lichtschranke bzw. -taster
siehe Gabellichtschranken
Miniatur-Lichtschranke bzw. -taster mit Verstärker
Reflexions-Lichttaster bzw. -schranke, Kleinspannung
Reflexions-Lichttaster bzw. -schranke im Sondergehäuse
Reflexions-Lichttaster bzw. -schranke, Netzspannung
Lichtleitergerät
5
RECHTECKIGE BAUFORMEN
Serien
Nummerierung zur Unterscheidung der Baugrößen
Optische Prinzipien
-6
-6-G
-8
-8-H
-8-HW
-8-HS
Reflexions-Lichtschranke ohne Polfilter
Reflexions-Lichttaster energetisch
Reflexions-Lichttaster mit Hintergrundausblendung
Reflexions-Lichttaster mit Hintergrundauswertung
und -auswertung
-8-HGU Reflexions-Lichttaster mit Hintergrundunterdrückung
-54
Reflexions-Lichtschranke mit Polfilter – kleine Reichweite
-54-G
Reflexions-Lichtschranke für Glaserkennung
-55
Reflexions-Lichtschranke mit Polfilter – große Reichweite
-LL
Lichtleitergerät
Ausführungen
-B3B
-Ex
-E
-V
-Z
-LL
-IR
-RT
-LAS
-UV
-K
-G
-IO
-FFP
-F1…F4
-PCB
AS-Interface-Ausführung
Ex-Ausführung
Edelstahlausführung für Lebensmittelindustrie
Vordergrundausblendung (Nahbereich)
Zeitglied
Lichtleitergerät
Senderlicht Infrarot
Senderlicht Rotlicht
Senderlicht Laser
Senderlicht Ultraviolett
LL-Gerät für Kunststofflichtleiter
LL-Gerät für Glasfaserlichtleiter
Sensor mit I/O-Link-Schnittstelle
Sensor zur Fachfeinpositionierung
unterschiedliche Sendefrequenzen
Spezial-Version für Leiterplattendetektion
6
ZYLINDRISCHE BAUFORMEN
VT18-8-H-150-M-LAS/30/40a/65b/118
Oberste
Tastbereichsgrenze (Angaben
Optisches nur bei Tastern)
Serie Prinzip
Sensortyp
/ = hinter dem
Schrägstrich folgen
Optionen, siehe
Optionsliste oder
Ausführung Sonderausführungsnummern (VBV)
Sensortypen
KS/KSE
KT
SU10
SU11
GD/GV
GLV
VL
VT
VS/VSE
Serien
Einweg-Lichtschranke Miniatur (Sender/Empfänger)
Reflexions-Lichttaster Miniatur
Signalumformer für Kleintaster KS/SE10; KT10
Signalumformer für Kleintaster KS/SE10; KT10
Gewinde-Lichtschranke Einweg (Sender/Empfänger)
Gewinde-Lichtschranke bzw. -taster
Gewinde-Lichtschranke Reflex
Gewinde-Lichttaster
Gewinde-Lichtschranke Einweg (Sender/Empfänger)
Optische Prinzipien
-6
-8
-8-H
-54
-LL
Reflex-Lichtschranke ohne Polfilter
Reflex-Lichttaster energetisch
Reflex-Lichttaster mit Hintergrundausblendung
Reflex-Lichtschranke mit Polfilter – kleine Reichweite
Lichtleitergerät
Ausführungen
-M
-MS
-S
-LAS
-IR
-RT
-IO
Metallgehäuse – Lichtaustritt frontal
Metallgehäuse – Lichtaustritt seitlich
Kunststoffgehäuse – Lichtaustritt seitlich
Senderlicht Laser
Senderlicht Infrarot
Senderlicht Rot
Sensoren mit I/O-Link-Schnittstelle
7
STANDARDSENSOREN 3
OBS4000-18GM60-E4-V1
Anschlussart
Sensortyp Ausgangstyp
Reich- bzw. Tastweite in mm oder 10M = 10 m
Optisches Prinzip
Optische Prinzipien
OBE
OBH
OBS
OBT
Reflexions-Lichtschranke
Sensortypen
-18GM60
-L2
-M1K
-M1A
Gewinde-Bauform, ø 18 mm, Länge 60 mm
VariKont-L mit LED
VariKont-M mit Klemmraum
VariKont-M-AS-Interface
Ausgangstypen
-A0
-A2
-B3
-E0
-E2
-E4
-E5
2 NPN, antivalent
2 PNP, antivalent
AS-Interface
1 NPN (Schließer)
1 PNP (Schließer)
1 NPN (Schließer/Öffner)
1 PNP (Schließer/Öffner)
-E01 1 NPN-Schalt + 1NPNVorausfallausgang,
umschaltbar
-E23 1 PNP-Schalt + 1NPNVorausfallausgang,
umschaltbar
-N2 1 Namur-Ausgang
Anschlussarten
ohne
-V1
Festkabel
M12x1 Gerätestecker
8
DRUCKMARKEN + FARBSENSOREN
DF 12-11-3K/9S20/145/151
Sonderoption
Anzahl
unabhängiger
Kanäle
Optionen, siehe Optionsliste oder
Sonderausführungsnummern (VBV)
oberste Tastbereichsgrenze
Serie
Sensortyp
Sensortypen
DK
DKE
DF
DFE
VCS
RL5-LL
RL-UV
Druckmarken-Kontrasttaster im Edelstahlgehäuse
Druckmarken-Farbtaster
Druckmarken-Farbtaster im Edelstahlgehäuse
Farbsensor – Visolux Colour Sensor
Druckmarken-Kontrasttaster für Lichtleiter
Druckmarken-Kontrasttaster mit UV-Senderlicht
Serien
Sonderoptionen Druckmarkentaster
A
B
8S50
9S20
9S50
Lichtflecklage quer zur Gehäuselängsachse
Lichtflecklage punktförmig
Galvanisches Zeitglied Abfallverzögerung 50 ms
Impulsmäßiges Zeitglied Abfallverzögerung 20 ms
Impulsmäßiges Zeitglied Abfallverzögerung 50 ms
9
GABEL- UND RAHMEN-LICHTSCHRANKEN
GL20-RT/32/40a/98
RT
IR
LAS
U
L
P
T
= Rotlicht
= Infrarotlicht
= Laserlicht
= spezielle Gehäuse-Bauform
Gabelweite in mm
GL
RAL
GLE
GLD
= Gabel-Lichtschranke
= Rahmen-Lichtschranke
= Gabel-Lichtschranke im Edelstahlgehäuse
= Gabel-Lichtschranke für Etikettenerkennung
10
LICHTGITTER PLVScan
PLVScan P16-0640-42/47/139
/ = hinter dem Schrägstrich
folgen Optionen, siehe
Optionsliste oder Sonderausführungsnummern
(VBV)
Strahlabstand in mm
Feldhöhe in mm
Anzahl der Einzelstrahlen (ungekreuzt)
P = Paar; T = Sender; R = Empfänger
Sensortypen – PLVScan = Profil-Lichtgitter
– PLV-PLP = Profil-Lichtgitter
11
LICHTGITTER
LG8-G-30-K-2-F-F
Anschlussart
F = Festkabel ; S = Stecker
Kalibrierung
F = feste Speicherung
W = nach Wiedereinschaltung
Empfindlichkeitsstufen 1 – 4
Strahlauswertung
K = gekreuzt ; P = parallel
Reichweite
130 = 300 mm … 1550 mm
180 = 550 mm … 1800 mm
150 = 550 mm … 1500 mm
Strahlanzahl
Sensortyp – LG = Lichtgitter
– PR = Lichtgitter
TYPENSCHLÜSSEL
LICHTGITTER AL (TTA-BEREICH)
AL2109-P-2000/49/76a
Erfassungsbereich in mm
P = Paar (Sender + Empfänger);
T = Sender; R = Empfänger
Profilbreite in mm
Strahlanzahl
Aufzugs-Lichtgitter
12
DATENÜBERTRAGUNG
DAD15-8-P/35
Optionen
Serie Ausführung
Sensortyp – Datenlichtschranke
Sensortypen
Serien
DAD
Daten-Lichtschranken 10-8
LS ...-DA Daten-Lichtschranken 10-8
30
230
600
}
}
parallele Übertragung
8 Bit breit
Nummerierung der Serien
Ausführungen
-PNP
-P
-P-1,5
-IBS
-RT
-GUF
-W
-NPN
Ausgang PNP
PROFIBUS
PROFIBUS-Übertragungsrate 1,5 Mbit/s
INTERBUS
sichtbares Rotlicht
Tieftemperaturausführung bis –35 °C
Weitwinkelausführung
Ausgang NPN
Optionen
/35
/F1
erhöhte Reichweite
Mittenfrequenz F1
/F2
Mittenfrequenz F2
13
ENTFERNUNGSMESSUNG/ABSTANDSSENSOR
EDM20-R/122
Option
/122 = Analogausgang, 4 mA ... 20 mA
/86 = Schnittstelle RS232
Ausführung
Messbereich in m
Entfernungsmessgerät/Abstandssensor
VDM35-30-R/122
Option / = hinter dem Schrägstrich folgen
Ausführung
Messbereich in m bzw. mm bei VDM18
Serie
Entfernungsmessgerät/Abstandssensor
Ausführungen
-R
-L
-P
-SSI
-IBS
-EHB
Messbereich auf Retroreflektor
Messbereich auf diffus reflektierende Flächen
Schnittstelle PROFIBUS
Schnittstelle SSI
Schnittstelle INTERBUS
Ausführung für Elektro-Hängebahnen
14
VISION-SENSOREN
VOS120-FFPL-300-IR/153
Optionsliste oder Sonderausführungsnummern
(VBV)
Reichweite
in mm
Senderfarben
IR = Infrarotlicht, RT = Rotlicht,
WH = Weißlicht, LAS = Laserlicht
Ausführung
Serie
Vision-Sensor
Ausführungen
-FFP
-FFPL
-FFPK
-TBP
-MPE
-BIS
-SE
Fachfeinpositionierung
Fachfeinpositionierung auf Loch
Fachfeinpositionierung auf Kante
Tabakblattpositionierung
Doppelblechkontrolle
Bogen-Identifikations-Sensor
Schweißnahterkennung
15
LICHTLEITER
LHEF00-1,3-1,0-G
Lichtleiterkopf/Endstück
Lichtleiterlänge (in m)
Faserdurchmesser (in mm)
Adapterform/Serie
Spezielle Eigenschaften
Funktionsprinzip
E = Einweg
R = Reflex
Lichtleiterummantelung
Kernmaterial
K = Kunststoff
L = Glasfaser
Kernmaterial und Lichtleiterummantelung
KL
LH
LC
LS
LL
LM
Kunststoff-Lichtleiter mit PVC/PE-Ummantelung
Glasfaser-Lichtleiter mit hochflexiblem Mantel
(Biegeradius < 10 mm)
Glasfaser-Lichtleiter mit PVC/PE-Ummantelung
Glasfaser-Lichtleiter mit Silikon-Ummantelung
Glasfaser-Lichtleiter mit Metall-Silikon-Ummantelung
Glasfaser-Lichtleiter mit Metall-Ummantelung
Spezielle Eigenschaften
F
A
C
=
=
=
=
optisch getrennt ( Standard)
statistisch gemischtes Faserbündel
Array
Koaxial
16
LICHTLEITER
Adapterformen
00
04
05
06
17
18
18/30
30
41
=
=
=
=
=
=
=
=
=
SU15-K / SU15.1-K / SU16 / SU17 / SU18 / SU19
MLV40-LL
VCS110
SU15-G
ML17-LL
VL18-LL / Varikont-M
GLV30-LL
RL5-LL
MLV41-LL
Endstücke / Lichtleiterköpfe
Gewinde
G, K2, K3, K4, K5, K6, K70,K71, K73,
K74, K75, K76, K78, K100, K102, K103,
K104, K112, K113
Zylindrisch
Z0, Z1, K1, K7, K8, K72, K77, K79, K80,
K81, K101, K105, K106, K107, K108
Rechtwinklig glatt
WC, WR, K9, K10
Rechtwinklig Gewinde K11, K12
Seitlicher Lichtaustritt QW
Array
K82, K83, K109, K110, K111
Biegsame Spitze
K13, K14
17
NETZTEILE UND SCHALTGERÄTE
KSU
Kabelsignalumformer
VS-Ga
Netzteil
PS1
Netzteil
SU10
Signalumformer für Serie 10
SU11
Signalumformer für Serie 10
C-Box
Anschlussbox
18
TYPENSCHLÜSSEL SPEZIAL
TÜR-, TOR-, AUFZUGSSENSOREN (TTA)
FLT ...-8-H-2800-300/33/92
/ = hinter dem Schrägstrich folgen Optionen,
Ausführung siehe Optionsliste oder
SonderausführungsOberste
nummern (VBV)
Tastbereichsgrenze
(Angaben nur bei Tastern)
Optisches Prinzip
Serie (wird nicht immer nummeriert)
Sensortyp
Sensortypen
AIR®
FLT
FLT...-CLS
LA/LK
LT2
LTK2
LC
LA/LK
Proscan
RMS
RL
RLK
Topscan
MLV12-54-2463
Aktiv-Infarot-Lichttaster
Infrarot-Flächen-Lichttaster
Zählsensor
Einweg-Lichtschranke, Netzspannung
Infrarot-Lichttaster – DC
Infrarot-Lichttaster – AC/DC
Schleifendetektor
Energietaster
Radar-Bewegungsmelder
Reflexions-Lichtschranke, Kleinspannung
Reflexions-Lichtschranke, Netzspannung
Infrarot-Lichttaster
Reflexions-Lichtschranke mit Polfilter –
Sonderversion für Brandschutz
19
TÜR-, TOR-, AUFZUGSSENSOREN (TTA)
Optische Prinzipien
-6
-54
-55
-8-H
-8-HW
-8-HS
Reflexions-Lichtschranke mit Polfilter – kleine Reichweite
Reflexions-Lichtschranke mit Polfilter – große Reichweite
Reflexions-Lichttaster mit Hintergrundauswertung
und -auswertung
Ausführungen
-D
-G
-M
-T
-P
-S
-50
-300
-500
-CLS
-1-P
-2-P
-1-D
-2-D
-M2S
-M5S
-RC
-CAN
-FC
-FRW
-FM
-F1…F4
Dynamischer Taster
Torvariante
Monovariante
Variante Traffic – nach Automobil- und Bahnnorm
Paar (besteht aus Sender und Empfänger)
Safety-Variante
Tastfeldgröße 500 mm x 50 mm
Zählsensor mit Tastfeld 500 mm x 300 mm
1-kanalig mit Potentiometereinstellung
2-kanalig mit Potentiometereinstellung
1-kanalig mit DIP-Schalter-Einstellung
2-kanalig mit DIP-Schalter-Einstellung
1 Master/ 2 Slavemodule
1 Master/ 5 Slavemodule
Variante für Fernbedienung (Remote Control)
Variante mit CAN-Schnittstelle
Variante für Sicherheitseinrichtungen an
Feuerschutzabschlüssen – Brandschutz (Fire Control)
Variante für Flucht- und Rettungswege nach AUTSCHR
Variante für Einbaumontage (Flush Mounting)
unterschiedliche Frequenz zum Standard
20
KUNDENSPEZIALGERÄTE
BL10
FW
WTS
RST
LT6
PRS
MS
Bandlichtschranke Einweg
Fadenwächter
Remissionsstufentaster
Papierrisssicherung, Lichtgitter
Motion Sensor
21
TYPENSCHLÜSSEL SICHERHEITSTECHNIK
SICHERHEITS-LICHTSCHRANKEN
SLA5S-T-2442/92 R=65m
Klartextangabe
bei Opt. 33: K = Kabellänge
Opt. 35: R = Reichweite
/ = hinter dem Schrägstrich folgen Optionen, siehe
Optionsliste oder Sonderausführungsnummern (VBV)
Sonderausführung
T = Transmitter (Sender) ohne = Set, Sender und
Empfänger
R = Receiver (Empfänger)
Ausführung
Serie
Sensortyp
Sensortypen
SLA
SL
Sicherheits-Lichtschranke Kat. 4
Sicherheits-Lichtschranke Kat. 2
Serien
Nummerierung zur Unterscheidung der Baureihen
Ausführungen
S
Lichtaustritt seitlich
22
SICHERHEITS-LICHTGITTER
SLPC10-3-T-L-2464/92
Sonderausführung
L = Lampe
Ausführung
Strahlanzahl
Reichweite in m
Sensortyp
Sensortypen
SLP
SLPC
SLPCM
Sicherheits-Lichtgitter für externe Auswertegeräte
Sicherheits-Lichtgitter mit integriertem Auswertegerät
Sicherheits-Lichtgitter mit integriertem Auswertegerät,
mit Muting
Ausführungen
-T
-R
-A
-M
-ohne
Transmitter (Sender)
Receiver (Empfänger)
Sender und Empfänger
Spiegel (Mirror)
Set (Sender und Empfänger)
23
SICHERHEITS-LICHTVORHANG
SLC14-600-T-S/92
S = Slave
T = Transmitter (Sender) ohne = Set, Sender und
Empfänger
Schutzfeldhöhe in mm
Hindernisgröße/Auflösung in mm
Sensortyp – SLC
Sicherheits-Lichtvorhang
SLCS Sicherheits-Lichtvorhang (self testing)
SLCT Sicherheits-Lichtvorhang (testing)
SLC-4-T/31
ohne = Ausgang 2 getrennte fehlersichere
Halbleiterausgänge
/31 = 2 Relaisausgänge
T = Transmitter (Sender)
ohne = Set (Sender und Empfänger)
Strahlanzahl
Sensortyp
SLC-1600-M
Spiegelsäule (Mirror)
für Sensortyp SLC
Spiegelhöhe in mm
24
AUSWERTEGERÄT SafeBox
SB4-OR-4CP-xx
Baugruppe Steckplatz 3 bis 8
siehe Modultyp
Baugruppe Steckplatz 2, Sensor-Modul
4 Kanäle (mit CPU); 4XP/4CP
Baugruppe Steckplatz 1, Grundmodul
Bauform:
SB4 – SafeBox Kategorie 4
SB4-Housing: Backplane stellt 2 ... 8 Steckplätze für
Einschubkarten bereit.
Versorgt die einzelnen Module mit Spannung
Verbindet die Module mechanisch und elektrisch
Modultypen:
-OR Grundmodul
-4CP Sensor-Modul mit Prozessor für 4 Sensoren (2-Draht)
-4CG Sensor-Modul mit Prozessor für 4 Sensoren (2-Draht)
und Unterstützung der Gruppenbildung
-4C Sensor-Modul ohne Prozessor für 4 Sensoren (2-Draht)
-6C Sensor-Modul ohne Prozessor für 6 Sensoren (2-Draht)
-4XP Sensor-Modul mit Prozessor für 4 Sensoren (3-Draht)
-4XG Sensor-Modul mit Prozessor für 4 Sensoren (3-Draht) und
Unterstützung der Gruppenbildung
-4X
Sensor-Modul ohne Prozessor für 4 Sensoren (3-Draht)
-4M Muting-Modul für 2, 4 oder 2x2 Mutingsensoren
-4MD Muting-Modul für 2, 4 oder 2x2 Mutingsensoren mit
Dauermuting
-2E
Funktions-Modul mit den Funktionen: Gruppeneröffnung
(ab 2. Gruppe); STOP 0; STOP 1; zentrales NOT-AUS
Voreinstellung: Gruppeneröffnung und STOP 0
25
TYPENSCHLÜSSEL SICHERHEITSTECHNIKAUSWERTEGERÄTE
SLVA-8K 115VAC-RI/7b
Betriebsart
RI = Anlauf-/Wiederanlauf-Sperre
RM = Relaismonitor
Anschlussspannung
max. Kanalanzahl
Sensortyp:
SLVA Sicherheits-Auswertegerät – Kategorie 4 (EN 61496)
VSL Sicherheits-Auswertegerät – Kategorie 2 (EN 61496)
SC4-8 24VAC/DC
Anschlussspannung
max. Kanalanzahl
Sicherheitstyp nach EN 61496
2 = Kategorie 2
4 = Kategorie 4
Sensortyp – Sicherheits-Auswertegerät
26
Reflektoren:
REFLEKTOR H116HT
Ausführung
G zur Verwendung mit
Reflexions-Lichtschranken
zur Glas-/Folienerkennung
für Rotlicht
HT zur Verwendung in Hochtemperaturanwendungen
SR Kratz- und schlagfest
F Chemisch beständig
Reflektorgröße
Bauform
Reflektor
Reflektortyp
-H
Befestigungsbohrungen
-A
Selbstklebend
-C
Rund, Befestigungsbohrungen
-S
Schraubbefestigung
-Clip Steckbefestigung
-MH
Mit Mikrostruktur und
Befestigungsbohrungen
-MA Mit Mikrostruktur, selbstklebend
-MS
Mit Mikrostruktur zur
Schraubbefestigung
-MClip Mit Mikrostruktur zur
Steckbefestigung
OFR-100/100
Foliengröße
Bauform
Reflexionsfolie
27
OPTIONSLISTE
Options-Nr.
Erklärung
/9
/10
/11
/12
/20
/21
/25
/30
/31
/32
/33
/35
/38
/40
Impulsmäßiges Zeitglied „Abfallverzögerung“ einstellbar
Zeitglied „Anzugverzögerung“ einstellbar
Doppelzeitglied, impulsmäßige „Anzug-Abfall-Verzögerung“ einstellbar
Doppelzeitglied „Anzug-Abfall-Verzögerung“ einstellbar
2 PNP-Ausgänge, unabhängig
2 NPN-Ausgänge, unabhängig
Hellschaltung
1 NPN-Ausgang, kurzschlussfest, offener Kollektor, 0,2 A/30 V DC
Relais-Ausgang
1 PNP-Ausgang, kurzschlussfest, offener Kollektor, 0,2 A/30 V DV
Von der Serienausführung abweichende Kabellängen (Klartextangabe)
Von der Serie abweichende Reich- bzw. Tastweite (Klartextangabe)
Schwachstromrelais, 1 U, anstelle des serienmäßigen Ausgangs
Hell-Dunkel-Umschalter
a) mechanisch b) elektrisch
2 PNP-Ausgänge, kurzschlussfest, antivalent, offene Kollektoren, 0,2 A/30 V DC
2 NPN-Ausgänge, kurzschlussfest, antivalent, offene Kollektoren, 0,2 A/30 V DC
1 PNP- und NPN-Ausgang, kurzschlussfest, offene Kollektoren, gleichschaltend, 0,2 A/30 V DC
Dunkelschaltung
Tastweitenverstellung bei Geräten mit Hintergrundausblendung
a) mechanisch b) elektrisch
Metallstecker Serie 712, 5-polig
Kunststoffstecker M12, 4-polig
Kunststoffstecker Serie 714, 4-polig
mit Anschluss für Senderabschaltung
a) + 24 V DC b) 0 V DC
c) + 24 V DC bzw. offener Eingang
Analogausgang ansteigend
a) 0 – 10 V b) 0,3 – 10 mA (RL > 600 Ohm)
c) 1 – 5 V DC
Analogausgang absteigend
a) 10 – 0 V b) 10 – 0,3 mA (RL > 600 Ohm)
/47
/48
/49
/59
/65
/70
/71
/72
/73
/74
/76
/78
/79
/80
28
OPTIONSLISTE
Options-Nr.
Erklärung
/82
Funktionsreserveausgang PNP
a) aktiv bei Unterschreiten der Funktionsreserve
b) inaktiv bei Unterschreiten der Funktionsreserve
c) ohne Zeitverzögerung, aktiv bei Unterschreiten der Funktionsreserve
d) ohne Zeitverzögerung, inaktiv bei Unterschreiten der Funktionsreserve
e) Zeitverzögerung < 1,5 s, inaktiv bei Unterschreiten der Funktionsreserve
f) Dynamische Vorausfallanzeige
g) Dynamischer Ausgang in Abhängigkeit des Verschmutzungsgrades
Schnittstelle SSI
Schnittstelle 20 mA Stromschleife
Schnittstelle RS232
Schnittstelle RS422
Schnittstelle RS485
25-polige D-Sub-Miniatur-Steckerleiste
Metallstecker, M12; 4-polig
Metallstecker M8, 4-polig
Metallstecker M8, 3-polig
7-poliger Aufbaustecker (Kunststoff),
1 PNP- und NPN-Ausgang, kurzschlussfest, offene Kollektoren,
gleichschaltend, 0,2 A/48 V DC
1 NPN-Ausgang, kurzschlussfest, offener Kollektor, 0,1 A/30 V DC
a) 0,1 A/12 … 24 V DC
1 PNP-Ausgang, kurzschlussfest, offener Kollektor, 0,1 A/30 V DC
a) 0,1 A/12 … 24 V DC
Kunststoffstecker, M12, 5-polig,
Scheibenheizung
Kunststofflinse
Gegentaktausgang, kurzschlussfest, 0,1 A/30 V DC
Festkabel
a) Festkabel mit M8-Stecker
b) Festkabel mit M12-Stecker
c) Festkabel mit Mikro-Stecker AC
Klemmraum
Stecker Vario Quick, 4-polig
1 PNP-Ausgang, kurzschlussfest, überspannungsgeschützt,
offener Kollektor, 0,1 A/48 V DC
a) 0,2 A/48 V DC
2 PNP-Ausgänge, kurzschlussfest, antivalent, offene Kollektoren, 0,1 A/30 V DC
a) 0,2 A/48 V DC b) 0,1 A/12 … 24 V DC
/84
/85
/86
/87
/88
/90
/92
/95
/98
/100
/101
/102
/103
/105
/106
/108
/110
/115
/116
/118
/119
/120
29
OPTIONSLISTE
Options-Nr.
Erklärung
/122
/123
/124
/125
Analogausgang, 4 … 20 mA
Externes Teach-In
Metallstecker, M12; 5-polig,
2 PNP-Transistoren antivalent; 1 NPN Transistor, kurzschlussfest,
offene Kollektoren, 0,2 A/30 V DC
Funktionsreserveausgang NPN
a) aktiv bei Unterschreiten der Funktionsreserve
b) inaktiv bei Unterschreiten der Funktionsreserve
c) ohne Zeitverzögerung, aktiv bei Unterschreiten der Funktionsreserve
d) ohne Zeitverzögerung, inaktiv bei Unterschreiten der Funktionsreserve
e) Zeitverzögerung < 1,5 s, inaktiv bei Unterschreiten der Funktionsreserve
f) Dynamische Vorausfallanzeige
g) Dynamischer Ausgang in Abhängigkeit des Verschmutzungsgrades
2 NPN-Ausgänge, kurzschlussfest, antivalent, offene Kollektoren, 0,1 A/30 V DC
b) 0,1 A/12 … 24 V DC
Relaismonitor, kurzschlussfest, 0,2 A/30 V DC
mit Schützkontrolle
verringerte Reaktionszeit
Mikro-Stecker AC, Durchmesser 1/2" (Inch), 3-polig
Statischer Ausgang (2-Draht), AC/DC, max. 0,2 A
Ex-Zone 2
Kratzfeste Glasscheibe
a) Kunststoffscheibe
Miniaturstecker mit Metallgewinde, 7/8" (Inch), 5-polig
2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, 0,1 A/30 V DC
Einstellpotentiometer gesichert
2 Schaltzustandsanzeigen
Separate Ausgänge für Höhenkontrolle, PNP, 0,2 mA; kurzschlussfest
manuelle Fokuseinstellungen bei Laser Lichtschranken
Miniaturstecker mit Metallgewinde 7/8" (Inch), 3-polig
AC Thyristor Ausgang
Umschaltbare Hintergrundausblendung/-auswertung
3 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, 0,1 A/30 V DC
erweiterter Temperaturbereich
1 NPN und PNP Ausgang, kurzschlussfest, max. 0,15 A, 30 V DC
1 NPN Ausgang, nicht kurzschlussfest, max. 0,8 A
1 PNP Ausgang, nicht kurzschlussfest, max. 0,8 A
1 PNP- und NPN-Ausgang, kurzschlussfest, offene Kollektoren,
gleichschaltend, 0,1 A/30 V DC
/126
/127
/128
/129
/130
/131
/132
/133
/134
/135
/136
/137
/138
/139
/140b
/141
/142
/143
/144
/145
/146
/147
/148
/149
/150
30
OPTIONSLISTE
Options-Nr.
Erklärung
/151
/152
/153
/154
/155
/156
/157
/158
/159
/160
/161
/162
/163
/164
/165
Gerätestecker M12, 8-polig
Mutinglampe LED, 24 … 28 V DC
1 x NPN Fototransistor, nicht kurzschlussfest
manipulationssicher – keine Bedienelemente
Flachstecker, 4-polig
Bidirektionaler Ein-/Ausgang
Schnittstelle CAN-Bus
Stecker M12, 3-polig (steckkompatibel zu M12, 4-polig)
Stecker M16, 12-polig
NPN-FET-Ausgang (NPN-Feld-Effekt-Transistor)
Lichtfleck abweichend von der Serie
Spannungsausgang
Frequenzausgang PNP
Anschluss Federzugklemmen
Ihr Kontakt
Pepperl+Fuchs GmbH
Königsberger Allee 87
68307 Mannheim · Deutschland
Tel. 0621 776-1111 · Fax 0621 776-27-1111
E-Mail: [email protected]
Zentrale weltweit
Pepperl+Fuchs GmbH · Mannheim · Deutschland
Zentrale USA
Pepperl+Fuchs Inc. · Twinsburg · USA
Zentrale Asien
Pepperl+Fuchs Pte Ltd · Singapur
www.pepperl-fuchs.com
Zumutbare
Änderungen
aufgrund
technischer
Verbesserungen
vorbehalten
Copyright Pepperl+Fuchs • Printed in Germany • Part. No. 109148 03/08 01

Typenschlüssel Optoelektronische Sensoren

Transcription

Documents pareils

tankinterface cmt 2

LG Handbuch1
