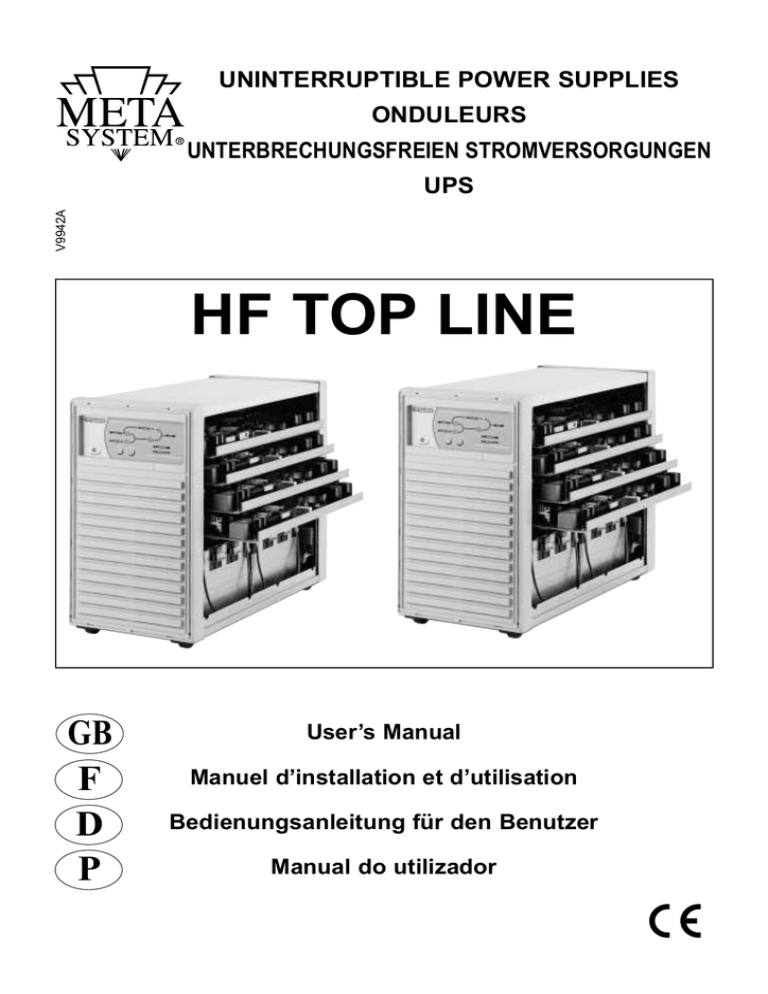

HF TOP LINE

UNINTERRUPTIBLE POWER SUPPLIES
ONDULEURS
UNTERBRECHUNGSFREIEN STROMVERSORGUNGEN
V9942A
UPS
HF TOP LINE
GB
F
D
P
User’s Manual
Manuel d’installation et d’utilisation
Bedienungsanleitung für den Benutzer
Manual do utilizador
GB
ENGLISH ...................................................................................................... pag. 1
F
FRANÇAIS ................................................................................................ pag. 23
D
DEUTSCH .................................................................................................. pag. 45
P
PORTUGUÊS.............................................................................................. pag. 68
CONTENTS
Declaration of CE conformity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
1
Conditions of use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
3
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
3
Block diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
4
Operating principles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
5
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
6
Functions and signals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
11
Logic signal and remote control interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
12
UPS LINK diagnostic software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
14
Battery test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
14
Autonomy expansion kit KB 36/1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
15
Autonomy expansion kit KB 36/2 for double cabinet . . . . . . . . . . . . . . . . . . . . . .page
15
Out/2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
15
Bat 36 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
15
Pw 1000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
15
Special functions set up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
15
Trouble-shooting guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page
16
Technical features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 17/21
1
CE Statement of Conformity
Council directives applied:
Standard to which conformity is declared:
Manufacturer:
Address:
Type of equipment:
Models:
73/23/CEE; 89/336/CEE modified with directives 92/31/CEE, 93/68/CEE
EN 50091-1, EN 50091-2
Meta System S.p.A.
via Majakovskij, 10/b Reggio Emilia, Italia
Uninterruptible power supply
HF TOP LINE 910, HF TOP LINE 920,
HF TOP LINE 940/2, HF TOP LINE 950/2,
HF TOP LINE 980/2.
Year mark applied:
1999
The product has been tested in the typical installation configuration and with peripherals complying with the above-listed
Directives. I, the undersigned, hereby declare that the above-mentioned equipment conforms to the requirements of the
Directives specified above.
Reggio Emilia, 08/03/99
Mr. Cesare Lasagni
Technical Director
TECHNICAL DATA AND SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT PRIOR NOTICE.
2
Congratulations on your purchase of a Meta System product!
This manual contains information on safety, installation, and operation of the HF TOP LINE
Uninterruptible Power Supply (UPS) produced by Meta System, in both the single and double
cabinet configurations.
Please read this manual carefully before proceeding to install the UPS and follow the
instructions scrupulously.
The HF TOP LINE UPS are designed primarily for civil, industrial, and electro-medical use,
however in the latter case you should ascertain whether there are any particular national
regulations in this regard in your country.
In the event of problems with the UPS, we recommend that you read the manual again before
contacting the service centre. The “Trouble-shooting Guide” can help you resolve most of the
problems that may occur in using the UPS.
Important note
We recommend that you keep the original packing materials, as they may be useful should you
need to transport the UPS for repairs.
Any damage during transport of the UPS caused by poor packing is not covered by the
warranty.
CONDITIONS OF USE
• The UPS has been designed to supply power to data processing equipment. The load applied
must not exceed that indicated on the rear plate of the UPS.
• The ON/OFF button of the UPS does not electrically insulate the internal parts. To insulate the
UPS, disconnect it from the mains outlet.
• Never open the UPS cabinet, as there may be parts on the inside with dangerous voltage even
when the mains plug is disconnected. In any case there are no parts inside the UPS that can
be repaired by the user.
• The front control panel is used for manual operations. Do not press on this panel with sharp or
pointed objects.
• The UPS has been designed to operate in rooms or spaces that are closed, clean, free of
inflammable liquids and corrosive substances, and not excessively humid.
INTRODUCTION
The HF TOP LINE UPS have been designed to guarantee maximum safety and reliability in
supplying power to I.T. systems independently of the condition of the mains electrical supply. The
UPS is based on the combination of “intelligent” control logic governed by a powerful
microprocessor, and modular “on-line” power modules that use high frequency PWM technology
which ensures excellent performance featuring clean, precise output voltage, efficiency,
reliability, and quiet operation.
In addition, the modular redundant structure makes it possible to have a continuous energy
supply, though at reduced power, even in the event of a power module failure, thus offering a
very high level of operating security. Particular attention has been paid to the design of the input
stage which, in addition to the classic filter and line control functions, also handles current
absorption from the mains, keeping it close to that of the ideal sinusoidal wave form. This
eliminates repeated absorption peaks typical of power supplies used in I.T. systems, and takes
the input power factor to values near 1 (in compliance with European regulations).
3
The main features of this innovative range of UPS units can be summarized as followed:
• Redundancy (when more than one power board is used).
• On-line dual conversion operation (maximum rejection of disturbance and line interruptions;
absence of mains-battery switching).
• Possibility to increase standard power and autonomy by installing additional kits (modularity).
• Input power factor that is almost = 1 whatever type of load applied.
• Absolute stability of the output voltage independent of load and line voltage.
• “Intelligent” management of the intervention point of the internal storage batteries in relation to
the line voltage and the applied load.
• High inrush capacity thanks to the oversized circuits.
• Incorporated sensor for the correct connection of the neutral conductor in input, for the
maximum safety of the operator and the loads connected.
• Very high energy efficiency.
• Quiet operation.
• No monitor disturbance
• Absolutely maintenance-free.
• RS232 serial output for computer interface for interrogating the UPS operating parameters and
historical data.
• UPS remote control (option).
BLOCK DIAGRAM
OUTPUT
BY PASS
INPUT
~
=
~
=
INPUT
FILTER
POWER
FACTOR
REGULATOR
INVERTER
POWER
MODULE
=
=
BATTERIES
POSITIVE VOLTAGE
BOOSTER
BATTERY
CHARGER
POWER
MODULE
BATTERIES
MICROPROCESSOR
LOGIC
RS232
INTERFACE
REMOTE
CONTROL
4
OUTPUT
FILTER
OPERATING PRINCIPLES
In the presence of mains supply, the input voltage is filtered and rectified by a special input circuit
(power factor correction) that optimizes current absorption from the mains, making the power
factor near to 1 and compensating for any voltage variations. This circuit can also supply the
output inverter with very low mains voltages.
This feature is highlighted with very low loads, to the point that, with a load of about 50% of
nominal, mains operation is possible up to 100V line voltage approximately without absorbing
energy from the batteries.
This “intelligent” management of the switchover to battery power is designed to minimize battery
use.
The voltage corrected by the first circuit is then used by a high frequency inverter to generate
“clean” sinusoidal output voltage at very low distortion; a fast synchronized by-pass circuit
intervenes during absorption peaks that exceed the inverter capacity, eg. when switching on
certain peripherals, demagnetization of large colour monitors, and so on.
The absence or excessive drop of the mains voltage automatically activates the booster circuit
which ensures interruption free power supply to the output inverter and, consequently, to the load
using the batteries.
The type of circuit is with direct neutral; i.e. avoiding alteration of the neutral regime of the
apparatus connected to the UPS.
During normal operation, a sensor checks the difference in potential between the neutral
conductor and that of Earth and, if excessive, activates input protection and switches the unit to
battery mode, signalling the anomaly. However, it is possible to have just the indication of
anomaly by modifying the software setting.
All the UPS functions are managed by a microprocessor which also controls and stores particular
operating conditions as well as managing the UPS computer interface via RS232 output. This
makes it possible to check in real time the operating parameters and any anomalies.
5
7
8
3
4
6
5
2
1
KEY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
ON/OFF SWITCH
BUZZER STOP AND BATTERY TEST ACTIVATION SWITCH
GREEN MAINS LED (mains present)
YELLOW BATTERY LED (battery operation)
RED PROTECTION LED (operating anomaly)
RED OVERLOAD LED (overload warning or overload)
YELLOW BY-PASS LED
GREEN INVERTER LED
INPUT/OUTPUT PLUG
LINE FUSE
SERVICE SWITCH (for special functions setting)
RS232 COMPUTER INTERFACE SOCKET
SOCKETS FOR REMOTE CONTROL AND LOGIC INTERFACE
SCREW FOR EARTH CONNECTION OF BATTERY UNIT(double cabinet)
BATTERY UNIT CONNECTION CABLE (double cabinet)
LOCKING SCREW OF BATTERY CONNECTOR (battery unit)
CONNECTOR FOR CONNECTION OF INVERTER UNIT(battery unit)
INSTALLATION
The HF TOP LINE range is divided into two different series:
one with single cabinet, available in models 910, 920, 930 and 940; and one with double cabinet,
available in models 940/2, 950/2, 960/2, 970/2 and 980,/2.
CAUTION
For safety reasons, it is not advisable to modify the cables supplied. Check the mains outlet
to which the UPS is connected has a secure connection to earth .
CAUTION
The mains power socket, or the mains supply switch, must be installed in the vicinity of the
UPS and must be easily accessible.
6
SINGLE CABINET VERSION
The following are located on the back of the UPS unit:
• Input/output plug [9]: connect to the pre-wired I/O connector, which is with the accessories
supplied with the unit.
• Socket for RS232 serial computer interface connection (9-pin female) [12]: required for use of
the UPS LINK monitoring software.
• Two sockets to connect the remote control and the computer interface to logic signals
(contacts) (9-pin male) [13]: for use with the respective accessories (optionals).
Installation procedure:
1) Put the UPS in its final position checking that the ventilation slits are not obstructed. Read
points 2) and 3) only if the I/O connector is not supplied pre-wired.
2) Wire the I/O connector supplied as shown in Figure 2, using a sheathed cable with internal
conductors of at least 2.5 mm2 crossFig. 1
12
section.
3) Insert the connector in the plastic cover
13
and secure it with the screws, then
secure the cables to the cover using the
cable clamp (see Fig. 3).
11
4) Remove the cover of the plug [9] by
taking out the attachment screws.
5) Connect the I/O connector to the plug [9]
on the back of the UPS securing it to the
To the electrical
frame using the screws (see Fig. 1).
mains supply
6) Connect the loads to the UPS output
making sure that the relative appliances
are switched off.
7) Connect the power supply plug to a
10
9
current outlet adequate for the voltage
and current required.
To the protected appliances
Fig. 2
I/O CONNECTOR
Seen from wire insertion side
Earth connection
Yellow-green wire
Yellow-green wire
Brown wire
Blue wire
Blue wire
Brown wire
Output cable
(to the load)
Input cable
(to the electrical line)
Terminal n°4 NEUTRAL INPUT
Terminal n°5 PHASE INPUT
Terminal n°1 PHASE OUTPUT
Terminal n°2 NEUTRAL OUTPUT
7
I/O CONNECTOR
Assembly
Fig. 3
CONNECTOR
Reference notch
PLASTIC COVER
CABLE CLAMP
DOUBLE CABINET VERSION
The following are located on the back of the UPS:
Inverter Unit
• Input/output plug [9]: connect to the pre-wired I/O connector which is with the accessories
supplied with the unit.
• Socket for RS232 serial computer interface connection (9-pin female) [12]: required for use of
the UPS LINK monitoring software.
• Two sockets to connect the remote control and the computer interface to logic signals (9-pin
male) [13]: for use with the respective accessories (optionals).
• Cable output for connection to battery cabinet with dedicated connector [15].
• Screws for connection of the battery unit to earth [14].
INVERTER UNIT
17
12
11
13
Fig. 4
BATTERY UNIT
16
15
BRASS
WASHER
COPPER BRAID
COPPER BRAID
BRASS WASHER
SPRING WASHER
14
NUT
POWER SUPPLY INPUT
(FROM ELECTRICAL LINE)
9
10
STANDARD SOCKET
CEE 2P+T WITH
DISCONNECTOR
AND FUSE (32A)
STANDARD SOCKET
CEE 2P+T
CABLE GUIDES
TO SECURE CABLES
TIGHTEN THE CABLE GUIDES
BY TURNING CLOCKWISE
STANDARD PLUG
CEE 2P+T
8
STANDARD SOCKET
CEE 2P+T
OUTPUT FOR
PROTECTED
APPLIANCES
(SUB-GROUP)
Battery Unit
• Dedicated connector for connection of Inverter Unit with locking screws [17].
• Screws for connection of the frame to earth [16].
Installation procedure:
1) Looking at the UPS from the front, place the Battery Unit to the left of the Inverter Unit; making
sure that the ventilation slits are not obstructed.
2) Make the earth connection between the two units using the copper braid supplied, as shown
in Fig. 4.
3) Connect the Battery Unit using the dedicated power connector [15] and [17], using the screw
(to guarantee compliance with the safety regulations).
4) Wire the I/O connector supplied as shown in Fig. 5, using sheathed cable with internal
conductors of at least 4 mm2 cross-section.
5) Insert the I/O connector in the plastic cover and secure it with the screws; then run the cables
through the holes securing them with the two cable guides (see Fig. 6).
6) Remove the plug cover [9] by taking out the screws.
7) Insert the I/O connector in the plug [9] located on the back of the UPS, and secure it to the
frame using the screws (see Fig. 4).
8) Connect the loads to the output socket, making sure that the various protected appliances are
switched off.
9) Connect the power supply plug to a current outlet
Fig. 5
I/O CONNECTOR
adequate for the voltage and current required.
Seen from wire insertion side
Switch-on
Output cable
(to the load)
1) Switch on the UPS using the power button [1] (see
Terminal n°1
Terminal n°2
“controls” in the section on functions and signals).
NEUTRAL OUTPUT
PHASE INPUT
At this point, if the neutral sensor does not detect
Blue wire
Brown wire
any anomalies, the UPS will supply the output Yellow-green
directly from the mains by way of the by-pass wire
(yellow LED) [7], then it will switch to inverter
mode after a few seconds and enter normal
operating mode (green MAINS LED [3] and
INVERTER LED [8]). If this does not take place,
switch off the UPS by keeping the same button
used for switch-on pressed down for a few
Blue wire
seconds, reverse the plug or invert the two
Earth
Brown wire
Terminal n°4
conductors for input phase and neutral on the
connection
Terminal n°3
NEUTRAL INPUT
PHASE OUTPUT
connector, and then switch the UPS on again.
Yellow-green
Input cable
wire
(to the electrical line)
Note: Should the problem persist even after rotating
the plug (or reversing the input conductors), it
is possible that the mains supply line does not have earth connection or that the neutral
has an anomalous potential respect to earth; therefore check the power supply source. If
necessary, it is possible to exclude the neutral sensor, as described in the section
on special functions.
2) Switch on the loads and make sure that normal operation is restored following a by-pass
intervention. Green MAINS LED [3] and green INVERTER LED [8] are lit. If the connected
loads are excessive, the by-pass remains active and the red OVERLOAD LED will flash [6].
3) A few seconds after switch-on, the UPS automatically does a battery test to check correct
operation (refer to the “Battery Test” section).
9
CAUTION
Never disconnect the 230V power supply plug while the UPS is in operation, as this eliminates
earth protection of both the UPS and the connected loads.
ATTENTION
(for the models 910, 920, 930, 940)
As the leakage currents toward earth of all the loads are summed by the protection conductor
(earth wire) of the UPS, check that the sum of these current values does not exceed 2.7 mA
for safety reasons according to the EN 50091-1 regulation.
CAUTION
The UPS is equipped with a circuit to protect against any connection error, which is
signalled by the red protection LED and the continuous beep of the incorporated buzzer.
Should this occur when the UPS is switched on, disconnect the power plug
immediately.
ATTENTION
If you notice a brief flash of the red overload LED every 3 seconds after all the connected
loads have been switched on, the load connected to the UPS is at the maximum limit allowed.
I/O CONNECTOR ASSEMBLY
I/O CONNECTOR
CABLE GUIDES
PLASTIC COVER
10
Fig. 6
FUNCTIONS AND SIGNALS
Visual signals:
the leds illustrated on page 6, have the following functions:
3 Green MAINS LED
- on: mains normal, inverter synchronized.
- flashing: mains out of tolerance level but present and sufficient for correct operation, or
inverter not syncronized.
- off: mains absent or too low in relation to the load.
- on in service mode: neutral sensor enabled.
- off in service mode: neutral sensor inhibited.
8 Green INVERTER LED
- on: inverter operation.
- off: inverter disactivated or defective.
- on in service mode: Extended PLL Lock Range on.
- off in service mode: Extended PLL Lock Range inhibited.
4 Yellow BATTERY LED
- on: battery operation.
- blinking: battery reserve, or end of battery charge or negative battery test.
- off: mains operation.
- on in service mode: Autorestart on.
- off in service mode: Autorestart inhibited.
5 Red PROTECTION LED
- on: UPS operation blocked.
- flashing: failure of one or more power modules.
- alternating short-long flashing: incorrect connection of the input neutral conductor.
- off: normal operation.
- on in service mode: 60 Hz operation.
- off in service mode: 50 Hz operation.
6 Red OVERLOAD LED
- on: output voltage anomalies.
- flashing: overload.
- off: normal operation.
- brief flashes every 3 seconds: overload warning.
- on in service mode: load waiting mode (LWM) operation.
- off in service mode: normal operation.
7 Yellow BY-PASS LED
- on: by-pass active (output supplied directly from mains).
- off: output supplied by the inverter.
- on in service mode: Dip Speed switched on.
- off in service mode: Dip Speed switched off.
Acoustic signals:
• Continuous beep: UPS shutdown.
• Slow intermittent beep (one beep every 12 seconds): battery operation.
• Fast intermittent beep: overload or fault.
• Alternating short-long beep: autonomy reserve or negative battery test or incorrect connection
of neutral conductor.
• Single beep: indication of UPS switch-on or acknowledgement of battery test request or end of
battery test with positive outcome or start of service mode or end of service mode.
11
Controls:
The UPS is controlled using the two buttons on the front panel, as seen in the figure on page 6.
1 On/Off button:
- Press to switch on the UPS. This is confirmed by a short illumination of all the LEDs and a
brief acoustic signal (beep).
- Keep the button pressed for about two seconds to switch off the UPS, indicated by the
intermittent beep of the buzzer.
2 Buzzer stop/battery test button:
- Press this button briefly to silence the buzzer. This annuls the acoustic warning in progress
and the buzzer remains silent until it is necessary to signal another event.
- Keep this button pressed for about two seconds make a battery test request; for further
details refer to the relative section of the manual.
Please Note:
• Under normal operating conditions, the green MAINS LED [3] and INVERTER LED [8] are on.
• During battery operation, the green INVERTER LED [8] and yellow BATTERY LED [4] are on.
• Battery operation is indicated by a slow beep (one beep every 12 seconds). Autonomy reserve,
i.e. when shutdown of procedures on the computer connected to the UPS must start , is
indicated by an intermittent alternating short-long beep accompanied by similar flashing of the
BATTERY LED [4].
• End of battery charge is indicated for 15 sec. before the yellow “BATTERY” led begins to flash
along with a continuos sound from the buzzer.
• Flashing of the red OVERLOAD LED [6] indicates an excessive output load. In this event, if
mains is present, the load is supplied by mains through the by-pass; otherwise, the UPS shuts
down after 15 seconds of continuous overload.
• Flashing of the red PROTECTION LED [5] if the intermittence is quick, this indicates the failure
of one or more power modules, or if the intermittence is alternating short-long, an anomaly in
the UPS connection (incorrect neutral conductor connection). In the case of incorrect neutral,
invert the phase and neutral wires in the I/O connector or reverse the UPS power cable plug.
• When the UPS shuts down due to any anomaly, it is automatically and completely switched off
after about 15 seconds.
LOGIC SIGNAL AND REMOTE CONTROL INTERFACE
On the back of the UPS unit there are two, identical and interchangeable 9-pin sockets [13],
which enable the operational remote control and/or transmission of logic signals to computers
equipped with special hardware and software. The logic signals are electrically insulated from
the rest of the UPS and indicate whether the unit is operating on mains or battery and whether
the batteries are in reserve. Normally, these signals are used for informing the operator of the
status of the UPS so that he can close any procedure in progress before the autonomy of the
UPS runs out, thus preventing data loss. In fact, with certain operating systems it is necessary
to give special commands to the computer before being able to switch it off safely; the autonomy
reserve signal can be used to manage these procedures automatically.
12
Function of the connector pins for logic signal interface and remote control interface:
Pin 1: Voltage input from remote control (max. voltage +15V, same effect as pressing the on/off
switch on the front panel)
Pin 2: +15V (Impedance 100Ω)
1 2 3 4 5
Pin 3: Reserve logic output 0/15V (Impedance 2.2 kΩ)
Pin 4: Battery logic output 0/15V (Impedance 2.2 kΩ)
Pin 5: GND (Common)
Pin 6: Buzzer output at 7.5 kHz (Open collector)
6 7 8 9
Pin 7: Reserve output (Open collector active low)
Pin 8: GND (Common)
Pin 9: Battery output (Open collector active low)
All the pins are galvanically insulated from the circuits of the UPS.
13
UPS LINK DIAGNOSTIC SOFTWARE
Connection
The UPS is equipped with the standard RS232 interface, which makes it possible to access a
series of data by computer related to the operation and history of the UPS. This function can be
used with the UPS LINK interface program for WINDOWS(*), connecting a serial port of the PC
to the interface socket [12] on the back of the UPS using an RS232 serial cable.
Installing UPS LINK software for WINDOWS(*)
To install the UPS LINK software, follow the steps below in sequence:
1. Start WINDOWS(*).
2. Insert the installation disk supplied with the UPS in drive A.
3. Select File / Run from the main menu of Program Manager.
4. Type A:\SETUP on the command line and then select OK.
5. The Select Directories window appears, which proposes the default directories in
which the program files will be installed. Select OK.
6. An information window asks for confirmation to start installation. Select OK to start or
CANCEL to abandon the installation.
7. At the end of installation, a group called Meta System UPS LINK is created which contains
two icons:
- Meta System UPS LINK
: Enquiry program
- Meta System UPS LINK Uninstaller : Program to remove the installation
Make sure that the UPS is connected to a free serial port of the PC and double click the Meta
System UPS LINK icon.
To install the shutdown software (UPS Management Software), refer to the manual
supplied with the CD-ROM.
* Windows is a registered trademark of Microsoft Corporation.
BATTERY TEST
The battery test can be carried out during mains operation as follows:
1. automatically, after set up using the UPS Shutdown Software.
2. by pressing the buzzer silencing button [2] for a few seconds.
3. at each switch-on of the UPS by means of the UPS LINK monitoring software.
To acknowledge the request, the UPS emits a brief acoustic signal (beep), after which, the test
is carried out if the mains is present and there are no anomalous conditions such as overload,
incorrect neutral, etc.; otherwise, the command is ignored.
On completion of the test, the appropriate following indication is given by the LEDs on the front
panel:
5
4
3
2
1
1
LEDs flashing = 100% battery charge
LED flashing = 20% battery charge
LED flashing + acoustic signal = battery charge less than 20%.
The test is carried out in mains operation mode (i.e. without forcing the switch to battery mode),
thanks to a special circuit patented by META SYSTEM; therefore even should the test result be
negative, there is no interruption of the output voltage.
14
KB36/1 - AUTONOMY EXPANSION KIT (optional)
This kit allows the autonomy of the UPS to be increased by adding 1 or more sets of 3 batteries
to the UPS (single cabinet version).
KB36/2 - AUTONOMY EXPANSION KIT FOR DOUBLE CABINET (optional)
This kit allows the autonomy of the UPS to be increased by adding 1 or more sets of 3 batteries
to the UPS (double cabinet version).
OUT/2 (optional)
This accessory enables parallel connection of additional battery units to the standard battery unit
supplied, to increase the autonomy of the UPS.
BAT 36 (optional)
An additional battery unit complete with battery connection cables which can house from 1 to 10
AUTONOMY EXPANSION KITS. One or more BAT 36 units can be connected in parallel to the
standard battery unit by means of one or more OUT 2.
PW 1000 (optional)
This kit makes it possible to increase the power of the UPS by adding one or more power
modules inside the unit, up to a maximum of four in the single cabinet version and eight in the
double cabinet version (supplied without additional batteries).
SPECIAL FUNCTIONS SET UP
To set special functions, when the UPS is switched-off, press the SERVICE button [11] on the
rear panel of the UPS. The UPS will beep and the LEDs on the front panel will show the status
of the following options:
- MAINS LED [3] on
→ neutral sensor is enabled
- BATTERY LED [4] on
→ autorestart is enabled
- BYPASS LED [7] on
→ Dip Speed is on
- INVERTER LED [8] on
→ Extended PLL lock range is activated
- OVERLOAD LED [6] on
→ load waiting mode is enabled
- PROTECTION LED [5] on
→ operation at 60 Hz
To select the desired function press the Buzzer Off button [2] (the corresponding LED will flash).
Pressing the On/Off button [1] inverts the operating status; the corresponding LED stops flashing
and the new status is displayed.
To exit service mode, press the SERVICE button [11] again. Otherwise this takes place
automatically 30 seconds after the last pressing of a button.
1 - Neutral sensor
The neutral sensor can inhibit UPS operation in the event that the neutral potential shifts
excessively from that of earth; during installation, it is used to verify the correct direction of the
power cable connection and to block operation in the event of error. To enable startup in this
case, invert the neutral and phase input cables and restart the UPS. The neutral anomaly is
signalled by modulated flashing of the red PROTECTION LED accompanied by the buzzer. This
function is normally enabled.
2 - Autorestart
This function enables the automatic restart of the UPS when the mains supply is restored after
UPS shutdown due to end of battery autonomy. Restart takes place in normal operation or in
the mode selected using the SERVICE button. This function is normally enabled.
15
3 - Dip Speed
This function has been included for use with loads that create brief and repeated sags (e.g. laser
printers). When this function is activated, by-pass intervention is delayed by 10 ms, permitting
the UPS to overcome brief sags without tripping the by-pass. The output voltage of the UPS will
be slightly lower during the brief period of the sag (without jeopardizing the operation of any
equipment connected). This function is normally enabled.
4 - Extended PLL lock range
This function makes it possible to extend the lock range of the mains frequency from ±2% to
±20% (advisable when operating with power supply from generating sets). This function is
normally not enabled.
5 - Load Waiting Mode
The UPS can be configured to operate in “Load Waiting Mode” (LWM). This feature permits
automatic switch-on and switch-off of the UPS in correspondance to the switch-on of the load
connected. This makes it possible to reduce the period of operation of the UPS to the time strictly
necessary for the function of the connected load (even when these are managed by automatic
switch-on/off procedures). When the on/off switch is pressed, the UPS goes into stand-by,
supplying the output directly from the mains through the by-pass; in this status (indicated by the
flashing of the yellow BY-PASS LED), the batteries are recharged if necessary. If at this point
there is absorption at the output (a load is switched on), the ensuing increase in current is
detected by the microprocessor, which starts the switch-on procedure, activates the inverter, and
switches by-pass to the normal position once the initial spike has terminated. Switching off the
load restores the UPS to stand-by, where it awaits a new switch-on (if there is a blackout during
the load waiting status, the internal microprocessor automatically switches off the UPS and
switches it on again when mains current is restored. This protects the batteries from unnecessary
discharge). It is possible to programme the threshold of load absence recognition using the UPS
LINK monitoring software supplied with the UPS and a computer with WINDOWS operating
system (see the specific description). This function is normally not enabled.
6 - 60 Hz Operation
The UPS can be configured to operate with line voltage at 60 Hz. This function is normally not
enabled.
TROUBLE-SHOOTING GUIDE
Problem
Solution
• When the UPS is switched on, the buzzer
beeps and the red PROTECTION LED flashes
alternately short-long and then goes off after
15 seconds.
- Incorrect connection of the neutral conductor.
Rotate the power plug or invert the direction of
the connection of the neutral and phase input
cables, or exclude the neutral sensor.
• The UPS operates but beeps briefly every 12
seconds and the yellow BATTERY LED
remains on.
• The UPS operates but beeps intermittently
and the red OVERLOAD LED + yellow
BYPASS LED flash.
- Make sure that there is voltage at the mains
supply output.
- Check that the power cable of the UPS is
connected securely to the mains supply outlet
and to the connector of the UPS itself.
- Check the fuse situated next to the I/O
connector under the plastic cover (see Figure 1
or 4).
- There is an overload on the UPS output. Reduce
the number of appliances connected so that the
load does not exceed the maximum power that
the UPS can deliver. Alternatively, if the UPS is
not already in the maximum configuration, you
can increase the UPS power by adding one or
more modules (PW 1000) inside the UPS.
16
Problem
Solution
• The UPS beeps continuously, and the yellow
BATTERY LED flashes for about 15 seconds,
after which the UPS switches off.
- The batteries are completely discharged and the
UPS can only start up again if the mains line is
present. Check the cutoff or differential switches
upstream from the unit or the input fuse.
• The UPS operates but the green MAINS LED is
flashing.
- The mains is outside the admissible limits of
voltage and/or frequency, but still tollerated by
the UPS. However, the by-pass is not
operational.
• The UPS emits an intermittent beep and the
red PROTECTION LED flashes quickly.
- The thermal protection has been tripped.
Switch off the UPS and wait for few minutes for
the internal temperature to normalize. Check to
make sure that the fan is functioning correctly
and that the air flow is not obstructed (e.g. UPS
too close to a wall).
- Failure of an internal circuit. Contact your
service centre.
If the OVERLOAD and/or BY-PASS LEDs do not light up during operation, the UPS can
function even with reduced power.
TECHNICAL FEATURES
Construction Specifications
Weight (Kg.)
Dimensions (L x H x D)
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
910
920
930
940
940/2
950/2
960/2
970/2
980/2
23,5
34
43
53
24+50
26,5+57,5
29+65
31,5+72,5
34+80
270 x 480 x 560 mm
270 x 480 x 560 mm x 2 cabinets
Technology
High frequency PWM for both the input and output stages. Microprocessor control logic.
Expandability
Possibility to expand to higher power
configurations by adding one or more
modules inside the same cabinet, up to a
maximum of 4. The autonomy can be
increased by adding up to a maximum of
4 sets of three 7 Ah, 12V supplementary
batteries inside.
Computer interface
Contact for interface with optional kits. 9-pin male connector output, SELV insulation. Standard
RS232 serial connection for PC interface with the monitoring software provided. 9-pin female
connector output with SELV insulation.
Remote control
9-pin male connector output with SELV insulation for optional remote control. Possibility for
programmed switch-on and switch-off and display of main UPS information.
Protection
Electronic protection against overload, short circuit, and excessive battery discharge.
Operation shutdown at end of autonomy. Switch-on spike limiter. Electronic differential output
sensor. Correct neutral connection sensor. Back-feed protection (electrical safety insulation of
the input plug during battery operation).
Synchronized by pass
Possibility to expand to higher power
configurations by adding one or more modules
inside the same cabinet, up to a maximum of 8.
The autonomy can be increased by adding up to a
maximum of 10 sets of three 7 Ah, 12V
supplementary batteries inside.
Both manual and automatic.
Tripped for overload or operating anomaly.
Environmental Specifications
Maximum storage altitude
10,000 metres
Storage temperature range
from -20°C to +50°C
Operating temperature range
from 0°C to +40°C
Relative humidity operating range
20-80% non condensating
Protection (IEC529)
IP21
Acoustic noise at 1m.:
42 dBA
17
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
910
920
930
940
940/2
950/2
960/2
970/2
980/2
Input features
Nominal input voltage
230 V
Input voltage range
from 184V to 264V with nominal load - from 110 to 264 V at 50% of nominal load
Nominal input frequency
50Hz or 60Hz ±2%, programmable by user
Nominal input current
3,7A rms
7,1A rms
10,6A rms 14,2A rms 14,2A rms 17,9A rms 21,5A rms
Maximum input current
4,6A rms
8,9A rms
13,3A rms 17,8A rms 17,8A rms 22,2A rms 26,6A rms 31,1A rms 35,6A rms
25A rms
28,5A rms
<10%
Input current distortion
Input power factor
>0,99 at 80% of normal load
Spike current
100% of nominal current
No. input phases
single-phase
Line fuse
20A FF
40A FF
Output wave form
Mains operation
sinusoidal
Battery operation
sinusoidal
No-break, on-line UPS with direct neutral and dual conversion.
Operating type
Output features: mains operation
Nominal output voltage
230 V ±1%
Nominal output frequency
Output current with linear load, power
factor 0.7
50Hz / 60Hz synchronized
4,3A rms
8,6A rms
Crest factor
Nominal output power
Active output power with linear or nonlinear load P.F. 0.7
Operating power with switching load
3,5
1000 VA 2000 VA 3000 VA
700 W
1400 W
2100 W
1400 VA 2800 VA 4200 VA
Total harmonic distortion of
output voltage with linear load
output voltage with non-linear
load P.F. 0.7
Overload capacity
4000 VA 4000 VA 5000 VA 6000 VA 7000 VA 8000 VA
2800 W
2800 W
3500 W
4200 W
5600 W
5600 VA 5600 VA 7000 VA 8400 VA 9800 VA 11200 VA
<0.5%
< 1%
300% for 1 second without by-pass intervention
200% for 5 seconds without by-pass intervention
150% for 30 seconds without by-pass intervention
18
4900 W
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
910
920
930
940
940/2
950/2
960/2
970/2
980/2
Power factor range of the load applied
from 0.7 to 1
No. of output phases
single-phase
AC-AC conversion efficiency with
linear load P.F. 1 and charged
batteries
50% load
75% load
100% load
80%
84%
90%
Output features: battery operation
Nominal output voltage
230V ±1%
Output frequency
50Hz / 60Hz ±1%
Nominal output power
1000 VA
2000 VA
3000 VA
4000 VA
4000 VA
5000 VA
6000 VA
7000 VA
8000 VA
Active output power with linear or
non-linear load, P.F. 0,7
700 W
1400 W
2100 W
2800 W
2800 W
3500 W
4200 W
4900 W
5600 W
Operating power with switching
load
1400VA
2800VA
4200VA
5600VA
5600VA
7000VA
8400VA
9800VA
11200VA
output voltage
< 1%
Overload capacity
160% for 15 seconds
Admissible power factor range of
the load applied
from 0.7 to 1
DC-AC conversion efficiency with
linear load P.F. 1
at 50% of load
at 75% of load
at 100% of load
82%
84%
83%
19
Battery operation
Standard UPS
Applied load in percentage
Approximate autonomy in minutes with charged batteries
HF TOP Line
910
HF TOP Line
920
Reserve
HF TOP Line
940
50%
80%
100%
50%
80%
100%
50%
80%
100%
50%
80%
100%
22
10
7
22
10
7
22
10
7
22
10
7
Recharge time to 90%
Technical data and quantity of
batteries
HF TOP Line
930
5-6 hours depending on discharge.
3 sealed lead-acid batteries, maintenance-free, 12V 7Ah, connected in series for each module
from 32,2V to 36V, programmable by user.
Minimum battery operation
voltage during discharge
from 27V to 31,5V with automatic selection according to the applied load, or programmable by
user.
Average battery lifetime
3-6 years depending on use and operating temperature.
Attention!
The batteries contained in the UPS are subject to diminishing capacity over time (a typical
feature of lead batteries declared by the manufacturer in the technical manual).
For example, the decrease in capacity of a battery with 4 years life can be up to 40%, with
consequent proportional drop in UPS battery autonomy time.
By-pass features
Type of by-pass
Electromechanical
Standards
Safety:
designed to comply with standard
EN 50091-1
Electromagnetic compatibility:
immunity
emission
Complies with EN 50091-2 standard
20
Battery operation
Standard UPS
Applied load in percentage
Approximate autonomy in minutes with charged batteries
HF TOP Line
940/2
HF TOP Line
950/2
Reserve
Minimum battery operation
voltage during discharge
Average battery lifetime
HF TOP Line HF TOP Line
980/2
970/2
50% 80% 100% 50% 80% 100% 50% 80% 100% 50% 80% 100% 50% 80% 100%
22
10
7
22
10
7
22
10
7
22
10
7
22
10
7
5-6 hours depending on discharge.
Recharge time to 90%
Technical data and quantity of
batteries
HF TOP Line
960/2
3 sealed lead-acid batteries, maintenance-free, 12V 7Ah, connected in series for each module
from 32,2V to 36V, programmable by user.
from 27V to 31,5V with automatic selection according to the applied load, or programmable by
user.
3-6 years depending on use and operating temperature.
Attention!
The batteries contained in the UPS are subject to diminishing capacity over time (a typical feature
of lead batteries declared by the manufacturer in the technical manual).
For example, the decrease in capacity of a battery with 4 years life can reach 40%, with consequent
proportional drop in UPS battery autonomy time.
By-pass features
Electromechanical
Type of by-pass
Standards
Safety:
designed to comply with standard
EN 50091-1
Electromagnetic compatibility:
immunity
emission
21
NOTE
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
22
TABLE DES MATIERES
Déclaration de conformité CE ....................................................................................page.
23
Conditions d’utilisation ...............................................................................................page.
25
Introduction ................................................................................................................page.
25
Schéma fonctionnel....................................................................................................page.
26
Principe de fonctionnement .......................................................................................page.
27
Installation ..................................................................................................................page.
28
Signalisation du panneau de contrôles/commandes .................................................page.
33
Interface à signaux logiques et commande à distance ............................................page.
34
Guide au logiciel d’autodiagnostic UPS LINK............................................................page.
35
Test batteries..............................................................................................................page.
35
KB 36/1 Kit d’expansion d’autonomie ........................................................................page.
36
KB36/2 Kit d’extension de l’autonomie pour double cabinet .....................................page.
36
OUT/2 (kit de raccordement entre deux armoires batteries) .....................................page.
36
BAT 36 (Armoire batteries supplémentaire)...............................................................page.
36
PW 1000 ....................................................................................................................page.
36
Configuration personalisée ........................................................................................page.
36
Problèmes techniques................................................................................................page.
38
Caractéristiques techniques.......................................................................................page. 39/43
23
Déclaration de conformite CE
Directives:
Conforme aux Normes:
Constructeur:
Adresse:
Matériel:
Modèles:
73/23/CEE; 89/336/CEE modifiées par les directives 92/31/CEE, 93/68/CEE
EN 50091-1-1, EN 50091-2, EN 50091-3
Meta System S.p.A.
Alimentation sans Interruption
HF TOP LINE 980/2.
Année de déposition de la marque:
1999
L’appareil a été essayé dans la configuration d’installation standard avec des périphériques conformes aux Directives citées
ci-dessus.
Je, soussigné, déclare que l’appareil susmentionné est conforme aux Directives spécifiées ci-dessus.
Mr. Cesare Lasagni
Directeur technique
LES DONNEES ET CARACTERISTIQUES TECHNIQUES PEUVENT ETRE MODIFIEES SANS PREAVIS.
24
Nous vous remercions et nous vous félicitons d’avoir choisi un produit de la gamme META
SYSTEM !
Ce manuel contient les informations relatives à la sécurité, l’installation et l’utilisation des
onduleurs de la série HF TOP LINE, aussi bien en conteneur simple qu’en conteneur double.
Nous vous conseillons de lire attentivement ce manuel avant d’installer votre onduleur
et de respecter scrupuleusement les instructions de mise en service et d’utilisation.
Les onduleurs de la série HF TOP LINE sont principalement destinés à l’usage civil, industriel et
médical. Dans ce dernier cas, vérifiez cependant s’il existe, suivant le pays et le domaine
d’application concerné, des réglementations particulières en la matière.
Si vous avez des questions concernant l’installation ou le fonctionnement de votre onduleur HF
TOP LINE, nous vous conseillons de lire ce manuel avant de contacter le service après-vente.
Le chapitre ‘Problèmes techniques et Solutions’ pourra sans aucun doute vous aider à résoudre
la plupart des difficultés qui se présenteront.
Important:
Nous vous conseillons de conserver l’emballage, il vous sera utile si vous devez déplacer ou
échanger l’onduleur.
La garantie ne couvre pas les dégâts subis pendant le transport si l’onduleur n’est pas
emballé correctement.
CONDITIONS D’UTILISATION
• La série HF TOP LINE a été conçu pour protéger les matériels électriques sensibles aux
variations de tensions. La puissance de la charge appliquée ne doit pas dépasser celle
indiquée sur la plaque signalétique au dos de l’onduleur.
• La touche ‘ON/OFF’ (Marche/Arrêt) ne permet pas d’isoler électriquement l’onduleur. Pour
assurer l’isolement électrique complet du HF TOP LINE, débranchez la prise d’alimentation
secteur.
• A l’arrêt, l’onduleur peut présenter des tensions internes pouvant entraînées la mort. N’ouvrez
pas l’onduleur même si celui-ci est débranché, car il peut renfermer des parties sous tension.
L’utilisateur ne pourra en tout cas réparer aucune des pièces qui se trouvent à l’interieur.
• Le panneau de contrôles est prévu pour des opérations manuelles. N’utilisez pas d’objet
pointus ou coupants.
• L’onduleur HF TOP LINE doit être installé dans un lieux clos et propre, à l’abri de l’humidité.
Evitez tout contact avec les liquides inflammables ou substances corrosives.
INTRODUCTION
Les onduleurs de la série HF TOP LINE ont été étudiés pour assurer la protection et le parfait
fonctionnement de tous systèmes informatiques quelque soit les variations du réseaux
électriques en entrée.
Pour obtenir ce résultat, nous avons associé une logique de commande ‘intelligente’ contrôlée
par un microprocesseur puissant avec la technologie On Line, Double Conversion basée sur une
MLI haute fréquence.
Cette technologie garantie en sortie une tension parfaitement sinusoïdale. Doté des dernières
innovations en matière de conversion d’énergie, le rendement du HF TOP LINE est très haut et
se place parmi les onduleurs les plus silencieux du marché.
De plus, le HF TOP LINE vous permet d’atteindre un niveau de fiabilité absolue avec l’ajout d’un
tiroir de puissance supplémentaire. la structure ‘Redondante/Parallèle’ fait du HF TOP LINE un
véritable onduleur à tolérance de panne.
L’étage d’entrée a fait l’objet d’une attention toute particulière. En plus de ses rôles de filtre et de
25
contrôle de ligne, il régule l’absorption des pointes de courant générées par les alimentations à
découpages, les rapprochant en tout cas du sinusoïdal idéal. Le facteur de puissance rapproché
de la valeur 1, répond parfaitement à la directive européenne contre la pollution des réseaux
électriques.
Les avantages présentés par la série d’onduleurs HF TOP LINE sont:
• Redondance/Parallèle (avec plus d’une carte de puissance).
• On Line, Double conversion basées sur une MLI haute fréquence (réjection maximum aux
dérangements et aux coupures de ligne; absence de commutations secteur - batterie).
• Possibilité d’augmenter la puissance et l’autonomie standard en installant des Kit
supplémentaires (modularité).
• Facteur de puissance pratiquement égal à 1, quelque soit le type de charge appliquée.
• Parfaite stabilité de la tension de sortie quelque soit les variations du secteur et le type de
charge appliquée.
• Optimisation de la durée de vie des batteries. En fonction de la tension d’entrée et du niveau
de charge appliquée, un algorithme de calcul minimise l’intervention des batteries.
• Très haute capacité d’amorçage grâce à des circuits surdimensionnés.
• Garantie d’une sécurité absolue pour l’utilisateur et d’un haut niveau de protection pour les
charges appliquées grâce au détecteur qui contrôle le bon raccordement du conducteur de
neutre sur l’entrée.
• Très haut rendement.
• Très faible émission sonore.
• Aucun parasite sur les écrans témoins.
• Aucun besoin d’entretien.
• Liaison série de type RS232 permettant la surveillance des paramètres électriques et
thermiques de l’onduleur ainsi que l’accès à la mémoire d’événements horodatés.
• Possibilité d’effectuer le Contrôle/Commande à distance.
SCHEMA FONCTIONNEL
SORTIE
BY PASS
ENTREE
~
=
~
=
FILTRE
D'ENTREE
REGULATEUR DU
FACTEUR DE
PUISSANCE
ONDULEUR
MODULE
DE PUISSANCE
=
=
BATTERIES
SURVOLTEUR
CHARGEUR DE
BATTERIE
MODULE DE PUISSANCE
BATTERIES
LOGIQUE A
MICROPROCESSEUR
INTERFACE
RS232
COMMANDE
A
DISTANCE
26
FILTRE
DE SORTIE
PRINCIPE DE FONCTIONNEMENT
En fonctionnement normal (secteur présent), la tension d’entrée est filtrée et transformée en un
signal continu. La prise de courant en entrée est quasi sinusoïdal (facteur de puissance
pratiquement égal à 1). Ce premier étage de conversion est capable de compenser
d’importantes variations en tension tout en assurant l’alimentation de l’onduleur (deuxième étage
de conversion) même avec des tensions de secteur très basses.
Les gestion ‘intelligente’ de l’onduleur HF TOP LINE permet, en fonction du niveau de charge
appliquée, d’élargir la plage de tension acceptable par l’étage ‘Régulateur du facteur de
puissance’.
Exemple: A 50% de charge, l’onduleur HF TOP LINE peut accepter une baisse de tension en
entrée de plus de 100 volts sans pour cela faire appel à ses batteries. L’autonomie est préservée
et la durée de vie des batteries optimisée.
Le deuxième étage de conversion ‘Onduleur’ basé sur une MLI haute fréquence assure en sortie
un signal sinusoïdal parfait. La distorsion possible générée par une charge déformante, type
micro-ordinateur, reste très faible.
L’onduleur HF TOP LINE est équipé d’un by-pass synchronisé, circuit ultra rapide intervenant
lorsque la charge appliquée est supérieure à la puissance maximum délivrée par l’étage
‘Onduleur’, comme l’allumage de certain périphériques, la démagnétisation d’écrans en couleurs
de grandes dimensions, etc..
L’absence de tension de secteur ou une chute excessive activent automatiquement l’étage
‘Survolteur’ qui, en fonctionnement sur batteries, fourni l’énergie nécessaire à l’étage ‘Onduleur’
afin d’assurer la continuité de l’alimentation.
Le schéma électrique auquel répond le HF TOP LINE est de type ‘Neutre Passant’. Le régime
de neutre en aval est identique à celui du réseau électrique amont.
De plus, au moyen d’un détecteur le contrôle de la différence de potentiel entre le Neutre et la
Terre est permanent. Au delà d’un seuil minimum autorisé, l’onduleur HF TOP LINE active le
circuit de protection en entrée, la continuité de l’alimentation est alors assurée par les batteries.
Un signal sonore et visuel ‘Protection’ indique le défaut. Le chapitre ‘Configuration
personnalisée’ vous propose de modifier cette résultante en désactivant dans ce cas précis le
circuit de protection, seule l’alarme ‘Protection’ reste opérationnelle.
Toutes les fonctions de l’onduleur sont supervisées par un microprocesseur puissant. Ce ‘chef
d’orchestre’ garantie le parfait fonctionnement des modules constituant le HF TOP LINE. Du
contrôle des valeurs électriques à la mémorisation horodatée des événements, le
microprocesseur veille à l’application des paramètres de configuration personnalisée et gère
trois ports de communication comprenant l’interface de dialogue, la liaison série RS232.
L’onduleur HF TOP LINE doté de son électronique ultra rapide vous permet d’effectuer en temps
réel la surveillance de l’ensemble des paramètres électriques et de consulter les éventuelles
anomalies rencontrées.
27
7
8
3
4
6
5
2
1
LÉGENDE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
TOUCHE ‘MARCHE / ARRET’
TOUCHE ‘ARRET DE L’ALARME SONORE’ ou commande du ‘TEST BATTERIES’
LED VERTE - MAINS (secteur présent)
LED JAUNE - BATTERY (fonctionnement sur batteries)
LED ROUGE - PROTECTION (anomalie de fonctionnement - protection activée)
LED ROUGE - OVERLOAD (onduleur en surcharge ou préavis de surcharge)
LED JAUNE - BY-PASS (fonctionnement sur By-pass)
LED VERTE - ONDULEUR (sortie onduleur correcte)
FICHE ‘ENTREE / SORTIE’
FUSIBLE PROTECTION AMONT
TOUCHE ‘SERVICE’ (accès à la configuration personnalisée)
INTERFACE RS232
INTERFACE COMMANDE A DISTANCE / NIVEAUX LOGIQUES
FIXATION DU CABLE DE MISE A LA TERRE DE L’ARMOIRE BATTERIES (version à deux armoires)
CONNECTEUR ARMOIRE BATTERIES (version à deux armoires)
FIXATION DU CONNECTEUR DE PUISSANCE, ARMOIRE BATTERIES (version à deux armoires)
FICHE DE RACCORDEMENT DE L’ONDULEUR (version à deux armoires)
INSTALLATION
Les onduleurs de la série HF TOP LINE se présentent sous deux version différentes :
Le HF TOP LINE composé d’une seule et unique armoire, modèles 910, 920, 930 et 940.
Le HF TOP LINE composé de deux armoires (une armoire onduleur et une armoire batteries),
modèles 940/2, 950/2, 960/2, 970/2 et 980/2.
MISE EN GARDE
Nous vous conseillons, par mesure de sécurité, de ne pas modifier les câbles fournis.
Le câble de TERRE doit impérativement être raccordé à l’onduleur. Vérifier que ce conducteur
soit bien présent au niveau de votre prise d’alimentation secteur.
MISE EN GARDE
La prise secteur et le disjoncteur amont doivent être facilement accessibles et si possible
situés à proximité de l’onduleur.
28
VERSION A ARMOIRE UNIQUE
L’onduleur présente à l’arrière les raccordements suivants•
• Fiche ‘ENTREE / SORTIE’ [9]. A brancher avec le boîtier de raccordement que vous trouverez
dans le sachet des accessoires et précédemment câblé.
• Interface ‘RS232’ [12]. De type DB9 (9 broches femelles), ce connecteur permet une liaison
‘intelligente’ entre l’onduleur et un poste informatique. Nous vous conseillons de l’utiliser avec
le logiciel de surveillance et d’exploitation ‘UPS LINK’.
• Interfaces ‘COMMANDE A DISTANCE / NIVEAUX LOGIQUES’ [13]. 2 ports de communication
de type DB9 (9 broches mâles) à utiliser avec leurs périphériques associés (en options).
Procédure d’installation:
1) Positionnez l’onduleur de manière à ne pas obstruer la grille de ventilation à l’arrière de la
machine.
Si le boîtier de raccordement est pré câblé les points 2) et 3) ne doivent pas être considerés,
sinon procédez comme suit:
2) Câblez le connecteur ‘Entrée / Sortie’ en
Fig. 1
dotation comme l’indique la Figure 2. Les
12
câbles amont et aval doivent être d’une
13
section interne supérieure ou égale à 2,5
2
mm .
3) Placez le connecteur ‘Entrée / Sortie’ à
11
l’intérieur du boîtier de raccordement puis
fixez-le avec les vis prévues à cet effet.
Les câbles devront être immobilisés à
l’aide du serre-fils (Fig. 3).
A brancher
4) Enlevez le couvercle de protection de la
sur secteur
fiche ‘ENTREE / SORTIE’ [9], enlevant la
vis de fixation.
5) Branchez le boîtier de raccordement pré
câblé sur la fiche [9] au dos de l’onduleur et
10
9
fixez-le au châssis avec les vis prévues
à cet effet (Fig. 1).
6) Après vous êtes assuré que tous les
matériels soient en position ‘ARRET’,
raccordez-les à l’onduleur.
7) Branchez la fiche d’alimentation sur une
prise ‘2 pôles + TERRE’ adéquate à la Aux utilisateurs
tension et au courant requis.
CONNECTEUR D'ENTREE - SORTIE
Vue côté introduction des fils
Fig. 2
Mise à la terre
Fil jaune-vert
Fil jaune-vert
Fil marron
Fil bleu
Fil bleu
Fil marron
Câble de sortie
(à la charge)
Câble d'entrée
(à la ligne électrique)
Borne n° 4 ENTREE NEUTRE
Borne n° 5 ENTREE PHASE
Borne n° 1 SORTIE PHASE
Borne n° 2 SORTIE NEUTRE
29
Fig. 3
CONNECTEUR ENTREE - SORTIE
Assemblage
CONNECTEUR
Encoche de
référence
COUVERCLE EN PLASTIQUE
SERRE-FIL
VERSION A DEUX ARMOIRES
L’onduleur présente à l’arrière les raccordements suivants:
Armoire Onduleur:
• Fiche ‘ENTREE / SORTIE’ [9]. A brancher avec le boîtier de raccordement que vous trouverez
dans le sachet des accessoires et précédemment câblé.
• Interface ‘RS232’ [12]. De type DB9 (9 broches femelles), ce connecteur permet une liaison
‘intelligente’ entre l’onduleur et un poste informatique.
Nous vous conseillons de l’utiliser
avec le logiciel de surveillance et d’exploitation ‘UPS LINK’.
• Interfaces ‘COMMANDE à DISTANCE / NIVEAUX LOGIQUES’ [13].
2 ports de communication de type DB9 (9 broches mâles) à utiliser avec leurs périphériques
associés (en options).
• Câbles de branchement à l’Armoire Batteries avec connecteur [15].
• Fixation du câble de ‘MISE à la TERRE’ de l’armoire batteries [14].
ARMOIRE ONDULEUR
17
12
11
13
Fig. 4
ARMOIRE BATTERIES
16
15
RONDELLE
LAITON
GAINE CUIVRE
GAINE CUIVRE
RONDELLE LAITON
RONDELLE GROVER
14
ECROU
ENTREE ALIMENTATION
PRISE DE SECTEUR
9
10
PRISE AUX
NORMES
CEE 2P+T AVEC
SECTIONNER ET
FUSIBLE (32 A)
FICHE AUX
NORMES
CEE 2P+T
SERRE-FILS
POUR FIXER LES CABLES, VISSEZ
LES SERRE-FILS DANS LE SENS
DES AIGUILLES D'UNE MONTRE
PRISE AUX NORMES
CEE 2P+T
30
FICHE AUX NORMES
CEE 2P+T
SORTIE POUR APPAREILS
DE PUISSANCE CONNECTES
A L'ONDULEUR
Armoire Batteries
• Fiche de ‘RACCORDEMENT DE L’ONDULEUR’ avec vis de blocage [17].
• Fixation du ‘CONNECTEUR DE PUISSANCE, ARMOIRE BATTERIES’ [16].
Procédure d’installation:
1) Positionnez l’onduleur et l’armoire batteries de manière à ne pas obstruer les grilles de ventilation
situées à l’arrière des armoires. Face à l’onduleur, nous vous conseillons de placer l’armoire batteries
à gauche de l’onduleur.
2) Raccordez la tresse de cuivre ‘MISE A LA TERRE’ entre l’onduleur et l’armoire batteries comme le
montre la Figure 4.
3) Raccordez le connecteur de puissance [15] à la fiche [17] de l’armoire batteries et utilisez le système
de fixation spécial pour assurer la conformité aux normes de sécurité.
4) Câblez le connecteur ‘Entrée / Sortie’ en dotation, comme l’indique la Fig. 5. Les câbles amont et
aval doivent être d’une section interne supérieure ou égale à 4 mm2.
5) Placez le connecteur ‘Entrée / Sortie’ à l’intérieur du boîtier de raccordement puis fixez-le avec les
vis prévues à cet effet. Les câbles devront être immobilisés à l’aide du serre-fils (Fig. 6).
6) Enlevez le couvercle de protection de la fiche ‘ENTREE / SORTIE’ [9].
7) Branchez le boîtier de raccordement pré câblé sur la fiche [9] au dos de l’onduleur, et fixez-le au
châssis avec les vis prévues à cet effet (Fig. 4).
8) Après vous êtes assuré que tous les matériels soient en position ‘ARRET’, raccordez-les à l’onduleur.
9) Branchez la fiche d’alimentation sur une prise ‘2 pôles + TERRE’ adéquate à la tension et au courant
requis.
MISE EN SERVICE
CONNECTEUR D'ENTREE - SORTIE
Fig. 5
Vou côté introduction des fils
1) Appuyez sur la touche [1] pour mettre en service
Càble de sortie
l’onduleur (c.f. paragrafe ‘SIGNALISATION DU
(à la charge)
PANNEAU DE
C O N T R O L E S
Borne n°1
Borne n°2
SORTIE NEUTRE
/COMMANDES’). L’onduleur va réaliser un
ENTREE PHASE
Filo
blu
ensemble de tests et de contrôles. Si le détecteur de
Fil marron
Fil
neutre ne relève aucune anomalie, le HF TOP LINE jaune-vert
alimentera la charge pendant quelques secondes
par le by-pass (signalisation voyant jaune) [7] pour
ensuite passer en fonctionnement normal (les LEDs
vertes ‘MAINS’ [3] et ‘ONDULEUR’ [8] sont
allumées). Au contraire, si le détecteur de neutre
relève une anomalie, nous vous conseillons d’arrêter
l’onduleur en maintenant une pression de quelques
Fil bleu
secondes sur la touche utilisée pour mettre en Mise
Fil marron
Borne n°4
service l’onduleur puis, tourner la fiche secteur ou à la terre
ENTREE NEUTRE
Borne n°3
SORTIE PHASE
inverser les deux conducteurs ‘PHASE’ et ‘NEUTRE’
Fil
sur le connecteur et remettre l’onduleur en service.
jaune-vert
Câble d'entrée
(à la ligne électrique)
Attention: Si le problème persiste après avoir tourné la fiche-secteur (ou avoir inversé les conducteurs
d’entrée), nous vous conseillons
de vérifier la ‘MISE A LA TERRE’ de votre
installation électrique (il peut être que la ligne d’alimentation , n’ait pas de mise à la terre, ou
que le neutre ait un potentiel anormal par rapport à elle) et la source d’alimentation. En cas
de nécessité absolue, vous pouvez inhiber le détecteur de neutre en utilisant le menu
‘Configuration personnalisée’.
2) Mettez progressivement les matériels connectés à l’onduleur sous tension. Le by-pass peut être
sollicité suivant les pointes de courant absorbées aux démarrages par certains appareils. Suite à
cette montée en puissance, le mode de fonctionnement de l’onduleur doit être normal et les LEDs
vertes ‘MAINS’ [3] et ‘ONDULEUR’ [8] allumés. Si la charge appliquée est excessive, le by-pass
restera activé et le témoin de surcharge (LED rouge ‘OVERLOAD’ [6] )clignotera.
3) Quelques minutes après la mise en service, l’onduleur HF TOP LINE exécutera automatiquement le
test des batteries pour voir si le fonctionnement est correct (c.f. paragrafe ‘TEST BATTERIES’).
31
MISE EN GARDE
NE JAMAIS DEBRANCHER la prise d’alimentation secteur à 230 V lorsque l’onduleur est en
fonctionnement. Le HF TOP LINE ainsi que les matériels connectés doivent impérativement être
raccordés à la TERRE
MISE EN GARDE
(pour les modèles 910, 920, 930 et 940)
Par mesure de sécurité, assurez vous que la somme des courants de fuite à la terre de
l’onduleur et des différents matériels qui lui sont connectés n’excède pas les 2,7 mA
conformément à la norme EN 50091-1.
MISE EN GARDE
L’onduleur HF TOP LINE est équipé d’un circuit de protection contres les éventuelles
erreurs de branchement. Une erreur de branchement est signalée dès la mise en service
de l’onduleur par la LED rouge ‘PROTECTION’ allumée fixe et l’émission d’un signal
sonore continu.
Le cas échéant, DEBRANCHEZ immédiatement la prise d’alimentation secteur.
MISE EN GARDE
Avec toutes les charges connectées et allumées, le clignotement bref de la LED rouge
‘OVERLOAD’, toutes les trois secondes, indique que la charge connectée est à la limite
maximum admissible.
CONNECTEUR D’ENTREE / SORTIE
- ASSEMBLAGE -
Fig. 6
CONNECTEURS
PASSE CABLES
COUVERCLE EN PLASTIQUE
32
SIGNALISATION DU PANNEAU DE CONTROLES / COMMANDES
En référence à la présentation du panneau de contrôles, Page 28, l’interprétation de la
signalisation est la suivante:
Informations transmises par les LEDS
3 LED verte MAINS
- Allumée: Secteur présent, Onduleur synchronisé.
- Clignotante: Secteur hors tolérances mais suffisant pour assurer un bon fonctionnement et/ou
Pas de synchronisation onduleur.
- Eteinte:Secteur absent ou trop faible par rapport à la charge.
- Allumée en mode ‘SERVICE’:Détecteur de Neutre activée.
- Eteinte en mode ‘SERVICE’: Détecteur de Neutre désactivée.
8 LED verte ONDULEUR
- Allumée: Onduleur en fonctionnement.
- Eteinte: Onduleur en veille ou en panne.
- Allumée en mode ‘SERVICE’: Extension ‘PLL - Lock Range’ activée.
- Eteinte en mode ‘SERVICE’: Extension ‘PLL - Lock Range’ désactivée
4 LED jaune BATTERY
- Allumée: Fonctionnement sur batteries.
- Clignotant: réserve batteries ou fin d’autonomie ou test négatif des batteries.
- Eteinte: Fonctionnement sur secteur.
- Allumée en mode ‘SERVICE’: Redémarrage automatique activé.
- Eteinte en mode ‘SERVICE’: Redémarrage automatique désactivé
5 LED rouge PROTECTION
- Allumée: Blocage du fonctionnement de l’onduleur.
- Clignotante: Panne sur un ou plusieurs tiroirs de puissance.
- Clignotante alterné ‘Bref / Long’: Conducteur Neutre mal branché en entrée.
- Eteinte: Fonctionnement normal.
- Allumée en mode ‘SERVICE’: Fonctionnement à 60 Hz.
- Eteinte en mode ‘SERVICE’: Fonctionnement à 50 Hz.
6 LED rouge OVERLOAD
- Allumée: Anomalie sur la tension de sortie.
- Clignotante: Surcharge.
- Clignotante ‘Bref / 3 secondes’: Préavis de surcharge.
- Allumée en mode ‘SERVICE’: Fonctionnement en mode veille ‘Attente de Charge’ (LWM).
- Eteinte en mode ‘SERVICE’: Fonctionnement normal.
7 LED jaune BY-PASS
- Allumée: Fonctionnement sur by-pass, Charge directement connectée sur le secteur.
- Allumée en mode ‘SERVICE’: ‘DIP Speed’ activé.
- Eteinte en mode ‘SERVICE’: ‘DIP Speed’ désactivé.
Informations transmises par le ‘Buzzer’
• Son continu: Blocage du fonctionnement de l’onduleur.
• Son intermittent lent (un bip toutes les 12 secondes): Fonctionnement sur batteries.
• Son intermittent rapide: surcharge ou panne.
• Son intermittent alterné ‘Bref/Long’: Test batteries négatif et/ou Fonctionnement sur réserve
batteries et/ou Conducteur Neutre mal branché en entrée.
• Bip simple: Mise en service de l’onduleur, ou Démarrage d’un test batteries ou Fin d’un test
batteries avec un résultat positif ou Mode ‘SERVICE’ activé ou Mode ‘SERVICE’ désactivé.
33
Commandes :
L’onduleur HF TOP LINE est équipé de deux touches de commandes en façade, Page 28.
1 Touche ‘MARCHE / ARRET’
- Une légère pression sur cette touche commande la mise en service de l’onduleur.
Toutes les LEDs s’allument un bref instant, et un bref signal sonore (Bip) est émis.
- Pour arrêter l’onduleur, maintenez pendant quelques secondes la pression sur cette même
touche. Un son intermittent est émis, l’onduleur s’arrête.
2 Touche ‘ARRET DE L’ALARME SONORE’ / ‘TEST BATTERIES’:
- Une légère pression sur cette touche de commande permet d’acquitter le son émis du buzzer.
Le signal sonore en cours est ainsi annulé et la sonnerie s’éteint jusqu’au prochain événement
à signaler.
- Pour exécuter un test batteries, maintenez pendant deux secondes environ, la pression sur
cette même touche. Pour les détails, consultez le paragraphe spécifique.
Note de synthèse:
• En fonctionnement normal, les LEDs vertes ‘MAINS’ [3] et ‘ONDULEUR’ [8] sont allumées.
• En fonctionnement sur batteries, les LEDs verte ‘ONDULEUR’ [8] et jaune ‘BATTERY’ [4] sont
allumées.
• Le fonctionnement sur batteries est signalé par l’émissions d’un signal sonore à cadence lente
(un Bip toutes les 12 secondes). Le fonctionnement sur réserve batteries, temps pendant
lequel les utilisateurs de micro-ordinateurs doivent sauvegarder puis quitter leur application,
est signalé par l’émission d’un son intermittent ‘Bref/Long’ accompagné d’un clignotement de
la LED ‘BATTERY’ [4].
• La fin de l’autonomie est signalée pendant 15” d’abord par le clignotement du témoin jaune
“BATTERY” accompagné du son continu de la sonnerie.
• Le clignotement de la LED rouge ‘OVERLOAD’ [6] indique la présence d’une charge excessive
en sortie.
Si le secteur est correcte, la charge sera directement alimentée par le secteur via le by-pass,
autrement l’onduleur s’arrêtera automatiquement après 15 secondes de surcharge
permanente.
• Le clignotement rapide de la LED rouge ‘PROTECTION’ [5] indique la panne d’un ou plusieurs
tiroirs de puissance. Un clignotement alterné ‘Bref/Long’ indique une anomalie dans le
branchement de l’onduleur (il prévient d’une anomalie de raccordement du conducteur Neutre).
Si le Neutre est mal raccordé, inverser les deux conducteurs ‘PHASE’ et ‘NEUTRE’ dans le
connecteur d’entrée ou tourner la fiche-secteur dans l’autre sens.
• Si l’onduleur se bloque suite à une anomalie de fonctionnement, le HF TOP LINE s’arrêtera
automatiquement après 15 secondes environ.
INTERFACE A SIGNAUX LOGIQUES ET COMMANDE A DISTANCE
L’onduleur est équipé de deux prises à signaux logiques de type DB9 mâle [13] parfaitement
identiques et interchangeables dédiées au raccordement de la commande à distance en option
et d’envoyer des signaux logiques à des ordinateurs équipés du materiel et du logiciel
appropriés. Electriquement isolés, ces prises à signaux logiques transmettent l’état de
fonctionnement du HF TOP LINE (Fonctionnement sur secteur, sur batteries, sur réserve
batteries) permettant à l’utilisateur, en mode manuel, ou aux différents micro-ordinateurs, en
mode automatique, de sortir des procédures, de sauvegarder le travail en cours avant l’arrêt ‘Fin
d’autonomie’ de l’onduleur et d’eviter ainsi la perte des sonnées.
34
Fonction des broches des prises prises DB9 pour l’interface à signaux logiques et la
commande à distance:
Broche 1: Entrée tension Télécommande (Tension maximum +15V, même effet que la pression
de la touche ‘Marche/Arret’ du panneau de contrôles)
Broche 2: + 15 volts (impédance de 100 )Ω
Broche 3: Sortie logique fonctionnement sur réserve batteries 1 2 3 4 5
Tension 0 / 15 volts (impédance de 2,2 kΩ)
Broche 4: Sortie logique fonctionnement sur batteries Tension 0 / 15 volts (impédance de 2,2 kΩ)
6 7 8 9
Broche 5: GND (masse commune)
Broche 6: Sortie Buzzer à 7,5 kHz (Collecteur ouvert)
Broche 7: Sortie fonctionnement sur réserve batteries(Collecteur ouvert, actif à l’état bas)
Broche 8: GND (masse commune)
Broche 9: Sortie fonctionnement sur batteries (Collecteur ouvert, actif à l’état bas)
Toutes les broches sont isolées galvaniquement des circuits de l’onduleur.
LOGICIEL DE SURVEILLANCE ET D’EXPLOITATION ‘UPS LINK’ - MODE D’EMPLOI
Branchement
L’onduleur est équipé d’une prise RS232 de type DB9 femelle (12) dédiée à la surveillance et à
l’exploitation des informations électriques et événementielles liées au fonctionnement du HF TOP LINE.
Le cordon RS232 devra être raccordé entre la DB9 de l’onduleur [12] située au dos de l’onduleur et le
port série de votre micro-ordinateur avec un cordon RS232. Le logiciel ‘UPS LINK’ pour WINDOWS(*)
présente un ensemble de menus et de fonctions assurant la mise en forme des données.
Installation du logiciel ‘UPS LINK’ pour WINDOWS(*)
Pour installer le logiciel ‘UPS LINK’ exécutez la procédure ci-dessous en respectant les séquences:
1. Démarrez votre micro-ordinateur et lancer Windows(*).
2. Introduisez la disquette d’installation, fournie en dotation avec l’onduleur, dans le lecteur A.
3. Sélectionner Fichier / Exécuter à partir du menu principal.
4. Dans la ligne de commande, Tapez A:\SETUP puis sélectionnez OK.
5. La fenêtre de dialogue ‘Select Directories’ (Sélection Répertoires) apparaît et propose par défaut
le répertoire dans lequel seront installés les fichiers du programme. Sélectionnez OK.
6. Une fenêtre d’information apparaît et vous demande de confirmer le commencement de
l’installation. Sélectionnez OK pour commencer ou ‘CANCEL’ pour abandonner l’installation.
7. 7. Quand l’installation est terminée, un groupe nommé ‘Meta System UPS LINK’ est créé. Ce
groupe contient deux icônes:
: Programme de Surveillance et d’Installation.
- Meta System UPS LINK Uninstaller : Programme pour éliminer l’installation effectuée.
Vérifiez que le cordon RS232 soit bien raccordé entre l’onduleur et un port série de votre microordinateur puis lancer le programme ‘UPS LINK’ (double-clique à l’aide de la souris sur l’icône Meta
system UPS LINK).
(*) WINDOWS est une marque déposée par Microsoft Corporation.
Pour installer le logiciel ‘UPS MANAGEMENT SOFTWARE’, consultez le manuel joint
avec le CD-ROM.
TEST BATTERIES
Lorsque l’onduleur HF TOP LINE est en fonctionnement normal sur secteur, le test batteries peut être
exécuté de trois manières différentes :
35
1. Automatiquement, après une programmation avec le logiciel ‘UPS MANAGEMENT SOFTWARE’
2. En maintenant la touche ‘ARRET DE L’ALARME SONORE / TEST BATTERIES’ [2] appuyée
pendant deux secondes, sans la relâcher
3. A chaque mise en service de l’onduleur. Fonction programmée à l’aide du logiciel ‘UPS LINK’.
La demande d’un ‘TEST BATTERIES’ est validée par un bref signal sonore (Bip). Si les conditions de
fonctionnement de l’onduleur HF TOP LINE sont normales (secteur branché, niveau de charge correcte,
pas de potentiel entre le neutre et la terre, ...), le test est exécuté sinon l’ordre est ignoré. Suite au test
batteries, les LEDs du panneau de contrôles / commandes indiquent le niveau de charges des batteries:
5 LED qui clignotent = batterie chargée à 100%
1 LED qui clignote = batterie chargée à 20%
1 LED qui clignote accompagnée d’un signal sonore = Batteries chargées à moins de 20%
Le test batterie s’effectue en fonctionnement sur secteur (i.e. sans commutation forcée sur batterie).
Le brevet déposé ‘META SYSTEM’, assure la continuité de l’alimentation sans risque de coupure pour
la charge, même si le résultat du test est négatif.
KB36/1 - KIT D’EXTENSION DE L’AUTONOMIE (EN OPTION)
Grâce à ce kit il est possible d’augmenter l’autonomie de l’onduleur en ajoutant 1 ou plusieurs séries
de 3 batteries à l’intérieur de l’onduleur pour la version à cabinet unique.
KB36/2 - KIT D’EXTENSION DE L’AUTONOMIE (EN OPTION)
Grâce à ce kit il est possible d’augmenter l’autonomie de l’onduleur en ajoutant 1 ou plusieurs séries
de 3 batteries à l’intérieur de l’onduleur pour la version à double cabinet.
OUT/2 (EN OPTION) (KIT DE RACCORDEMENT ENTRE DEUX ARMOIRES BATTERIES)
Afin d’augmenter considérablement l’autonomie de l’onduleur, cet accessoire permet de raccorder en
parallèle à l’armoire batteries existante une armoire batteries supplémentaire.
BAT 36 (EN OPTION) (ARMOIRE BATTERIES SUPPLEMENTAIRE)
L’armoire batteries supplémentaire est livrée pré câblée. Elle peut contenir jusqu'à 10 KITS
D’EXPANSION D’AUTONOMIE. Une ou plusieurs armoires batteries supplémentaires BAT36
peuvent être montées en parallèle à l’aide d’un ou plusieurs kit de raccordement OUT 2.
PW/1000 (EN OPTION)
Ce kit d’expansion, monté en parallèle, permet d’augmenter la puissance de l’onduleur par un simple
ajout d’un ou plusieurs tiroirs de puissance à l’intérieur de l’onduleur, jusqu’à un maximum de quatre
pour la version à armoire unique et de huit pour la version à deux armoires. (Il est fourni batteries
supplémentaires).
CONFIGURATION PERSONNALISEE
L’accès au menu ‘SERVICE’ impose l’arrêt complet de l’onduleur HF TOP LINE et des différentes
charges qui lui sont raccordées. Certains réglages peuvent entraînés des changements importants
sur les niveaux de tension et de fréquence en sortie. Appuyez sur la touche ‘SERVICE’ [11] à l’arrière
de l’onduleur. Suite à l’émission d’un signal sonore, les LEDs du panneau de contrôle / commandes
indiqueront la configuration par défaut:
LED ‘MAINS’ (SECTEUR PRESENT)
LED ‘BATTERY’ (FONCTIONNEMENT SUR BATTERIES)
LED ‘BY-PASS’ (FONCTIONNEMENT SUR BY-PASS)
LED ‘ONDULEUR’ (SORTIE ONDULEUR CORRECTE)
LED ‘OVERLOAD’ (ONDULEUR EN SURCHARGE)
LED ‘PROTECTION’
[3] Allumée
[4] Allumée
[7] Allumée
[8] Allumée
[6] Allumée
[5] Allumée
36
Détecteur de Neutre activé.
Redémarrage automatique activé.
‘DIP Speed’ activé.
Extension ‘PLL Lock range’ activée.
Mode veille ‘Attente de Charge’ activé.
Fonctionnement en 60 Hz activé.
Appuyez sur la touche ‘ARRET DE L’ALARME SONORE’[2] pour sélectionner la fonction souhaitée.
La LED correspondante clignote.
Appuyez sur la touche ‘MARCHE / ARRET’[1] pour modifier l’état de la fonction sélectionnée. La LED
correspondante s’arrête de clignoter puis affiche le nouvel état.
Pour quitter le mode ‘SERVICE’, appuyez de nouveau sur la touche ‘SERVICE’[11] ou attendez 30
secondes à compter de la dernière pression d’une touche.
1 - Mesure de la différence de potentiel Neutre/Terre
Ce détecteur de neutre est en mesure de bloquer le fonctionnement de l’onduleur HF TOP LINE
lorsque la différence de potentiel entre le Neutre et la Terre est trop élevée. A la mise en service, le
détecteur permet de vérifier le sens de raccordement ‘PHASE / NEUTRE / TERRE’ et d’en bloquer le
fonctionnement en cas d’erreur. Si celui-ci n’est pas correcte, nous vous conseillons d’arrêter
l’onduleur puis, d’inverser les deux conducteurs ‘PHASE’ et ‘NEUTRE’ et de le remettre en service
(l’anomalie est signalée par le clignotement modulé de la LED rouge ‘PROTECTION’ et le son du
Buzzer). Fonction normalement activée.
2 - Redémarrage automatique
Cette fonction assure le redémarrage automatique de l’onduleur lorsque celui-ci s’est arrêté après à
une coupure d’électricité de durée supérieure à l’autonomie des batteries. Le redémarrage advient en
fonctionnement normal ou dans la configuration présélectionnée par la touche ‘SERVICE’. Fonction
normalement activée.
3 - Dip Speed
L’électronique de l’onduleur HF TOP LINE peut accepter de très brèves pointes de courant comme
celles d’une imprimante LASER par exemple. Lorsque la fonction ‘DIP Speed’ est activée,
l’intervention du by-pass est retardée d’environ 10 ms., ce qui permet à l’onduleur de dépasser des
pointes de courant les plus brefs sans intervenir. Le niveau de la tension de sortie baisse légèrement
à chaque pointes de courant (variations cependant acceptables par tous matériels informatiques).
Fonction normalement activée.
4 - Extension ‘PLL Lock range’
Cette fonction permet d’augmenter la tolérance en fréquence d’entrée de ±2% à ±20% (Elle est
conseillée pour fonctionner avec des Groupes Electrogènes). Fonction normalement activée.
5 - Mode veille ‘Attente de Charge’
Le HF TOP LINE peut être programmé en mode veille ‘Attente de Charge’ (Load Waiting Mode LWM). Ce mode de fonctionnement met en œuvre un détecteur de seuil capable de commander la
mise en service ou l’arrêt de l’onduleur en fonction du niveau de courant consommé par la charge.
Le temps de fonctionnement des composants de l’étage de conversion Continu/Alternatif est ainsi
réduit à la durée réelle d’exploitation de l’onduleur (même lorsque ceux-ci sont réglés par des
procédures automatiques de marche/arrêt).
Après avoir programmé l’onduleur en mode veille, appuyez sur la touche ‘MARCHE / ARRET’. La
charge est alors alimentée par le secteur via le by-pass du HF TOP LINE (Clignotement de la LED
jaune ‘BY-PASS’). Les batteries sont toujours maintenues en charge et le fonctionnement est
considéré comme normal. L’augmentation du courant en sortie (mise en service de l’utilisation)
détectée par le microprocesseur, entraîne instantanément le démarrage de l’étage de conversion
Continu/Alternatif, la charge est reprise par l’onduleur (LED jaune ‘BY-PASS’ éteinte).
Suite à l’arrêt des matériels raccordés en aval (baisse de courant en sortie), le HF TOP LINE revient
en mode veille ‘Attente de Charge’. Lors d’une coupure secteur pendant la phase ‘Attente de Charge’,
l’onduleur programmé pour préserver ses batteries de toute décharge inutile s’arrête pour se
redémarrer quand la secteur revient. Le seuil de détection ‘Attente de Charge’ peut être modifié à
l’aide du logiciel de surveillance et d’exploitation ‘UPS LINK’ fourni en dotation, par votre microordinateur avec système WINDOWS (Cf. chapitre spécifique). Fonction normalement non activée.
37
6 - Fonctionnement à 60 Hz
L’onduleur HF TOP LINE peut être programmé pour délivrer une fréquence en sortie de 60 Hz.
Fonction normalement non activée.
PROBLEMES TECHNIQUES ET SOLUTIONS
PROBLEMES TECHNIQUES
SOLUTIONS
• A la mise en service, la LED rouge
‘PROTECTION clignote avec intermittence
alternée ‘Bref/Long’ accompagnée d’un signal
sonore. Après 15 secondes, l’onduleur s’arrête.
- Le conducteur de neutre est mal raccordé:
tourner la fiche- secteur, ou inverser les deux
conducteurs ‘PHASE’ et ‘NEUTRE’ sur le
connecteur, ou excluer le détecteur de neutre.
• L’onduleur fonctionne mais émet toutes les 12
secondes un bref signal sonore (Bip), la LED
jaune ‘BATTERY’ reste allumée.
- Vérifiez si le secteur est présent.
- Vérifiez les raccordements amonts à l’onduleur
(cordon d’alimentation parfaitement introduit
dans la prise-secteur et dans son connecteur).
- Contrôlez l’état du fusible. Le fusible est situé à
coté du connecteur d’Entrée/Sortie sous le
couvercle en plastique (Fig. 1 ou Fig. 4).
• L’onduleur fonctionne mais émet un signal
sonore intermittent, les LEDs rouge
‘OVERLOAD’ et jaune ‘BY-PASS’ clignotent.
- L’onduleur est en surcharge. Réduisez le nombre
de matériels connectés à l’onduleur afin d’éliminer
ce défaut. Suivant sa puissance, l’onduleur s’il
n’est pas déjà en configuration maximum, peut
accepter un ou plusieurs tiroirs de puissance
supplémentaires. Pour ce faire, contactez votre
service après vente le plus proche et augmentez la
puissance en y ajoutant un ou plusieurs tiroires et
leurs batteries.
• L’onduleur émet un signal sonore continu, et la
LED jaune ‘BATTERY’ clignote. Après 15
secondes, l’onduleur s’arrête.
- Les batteries de l’onduleur sont complètement
déchargées. Le HF TOP LINE redémarrera si le
secteur est présent en entrée. Contrôlez les
interrupteurs, disjoncteurs et différentiels en
amont de l’onduleur et le fusible d’entrée.
• L’onduleur fonctionne mais la LED verte
‘MAINS’ clignote.
- La tension et/ou la fréquence d’entrée sont en
dehors des limites acceptables mais restent
suffisantes pour assurer un fonctionnement
normal. Lorsque le secteur est hors tolérances,
l’onduleur interdit passage sur by-pass.
• L’onduleur émet un signal sonore intermittent, la
LED
rouge
‘PROTECTION’
clignote
rapidement.
- La protection thermique s’est déclenchée. Arrêter
l’onduleur et attendez quelques minutes que la
température à l’intérieur revienne dans une plage
acceptable. Vérifiez le bon fonctionnement du
ventilateur. Assurez vous que la grille de
ventilation ne soit pas obstruée. (Ex : Face arrière
de l’onduleur trop près du mur).
- Si le problème persiste, probablement il y a une
panne dans un circuit interne. Contactez votre
service après vente le plus proche.
Si les LEDs ‘OVERLOAD’ et/ou ‘BY-PASS’ ne s’allument pas lors d’un défaut, l’onduleur
HF TOP LINE peut continuer à fonctionner régulièrement, mais à puissance réduite.
38
CARACTERISTIQUES TECHNIQUES
Spécifications de construction
Poids (Kg.)
Dimensions (L x H x P)
Technologie
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
910
920
930
940
940/2
950/2
960/2
970/2
980/2
23,5
34
43
53
24+50
26,5+57,5
29+65
31,5+72,5
34+80
270 x 480 x 560 mm
270 x 480 x 560 mm x 2 conteneurs
MLI haute fréquence tant pour l’étage d’entrée que pour celui de sortie.
Logique de contrôle à microprocesseur.
Extensions en puissance
Possibilité de passer aux configurations
plus puissantes, en ajoutant un ou
plusieurs modules à l’intérieur du même
armoire jusqu’à un maximum de 4
(s’adresser aux centres après-vente).
Possibilité d’augmenter l’autonomie en
ajoutant des batteries supplémentaires
jusqu’à un maximum de 4 séries de 3
batteries de 7 Ah, 12V.
Interface ordinateur
A niveaux logiques pour interfaçage avec kits options. Sortie sur connecteur de type DB9
mâle, isolé SELV. Série RS232 standard pour interfaçage avec micro-ordinateur par le logiciel
autodiagnostic fourni en dotation. Sortie sur connecteur de type DB9 femelle, isolé SELV.
Commande à distance
Sortie sur connecteur de type DB9 mâle, isolé SELV pour connexion sur commande à distance
(en option). Possibilité de programmation marche/arrêt et visualisation des principales
signalisations de l’onduleur.
Protections
Electroniques contre surcharges, courts-circuits et décharge excessive des batteries. Blocage
du fonctionnement cause autonomie épuisée. Limiteur d’amorçage à l’allumage. Détecteur
différentiel électronique en sortie. Détecteur du bon raccordement du neutre. Protection Backfeed (isolation électrique de l’amont en fonctionnement sur batterie).
By pass synchronisé
Possibilité de passer aux configurations plus
puissantes, en ajoutant un ou plusieurs modules à
l’intérieur du même armoire jusqu’à un maximum
de 8 (s’adresser aux centres après-vente).
Possibilité d’augmenter l’autonomie en ajoutant des
batteries supplémentaires jusqu’à un maximum de
10 séries de 3 batteries de 7 Ah, 12V.
Manuel et Automatique.
Intervention pour surcharge ou mauvais fonctionnement.
Environnements
Altitude max. de magasinage
10,000 mètres
Température de magasinage
de -20°C à +50°C
Température de fonctionnement
de 0°C à +40°C
Humidité relative en
fonctionnement
20-80% sans condensation
IP21
Indice de protection (IEC529)
Emission sonore à 1m.:
42 dBA
39
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
910
920
930
940
940/2
950/2
960/2
970/2
980/2
Caractéristiques électriques en entrée
Tension nominale en entrée
Tolérance en tension
230 Vac
de 184 à 264Vac avec charge nom. - de 110 à 264Vac à 50% de la charge nominale
Fréquence nominale en entrée
50Hz / 60Hz ±2% sélectable par l’utilisateur
Courant nominal en entrée
3,7A rms
7,1A rms
Courant maximum en entrée
4,6A rms
8,9A rms
Distorsion de courant en entrée
<10%
Facteur de puissance en entrée
>0,99 à 80% de la charge nominale
Courant de démarrage
100% du courant nominal
Nombre de phases en entrée
Monophasé
Protection par Fusible
20A FF
40A FF
Forme d’onde en sortie
Fonctionnement sur secteur
Sinusoidale
Fonctionnement sur batterie
Sinusoidale
Type de fonctionnement
No-break, on line, à double conversion avec neutre passant
Caractéristiques électriques en sortie, secteur présent
Tension nominale en sortie
230Vac ±1%
Fréquence nominale en sortie
Courant en sortie sur charge linéaire
avec un facteur de puissance de 0,7
50Hz / 60Hz synchronisée
4,3A rms
8,6A rms
Facteur de crête sur le courant en sortie
Puissance nominale en sortie
3,5
1000 VA 2000 VA 3000 VA 4000 VA 4000 VA 5000 VA 6000 VA 7000 VA 8000 VA
Puissance active en sortie sur charge
700 W
1400 W 2100 W 2800 W 2800 W 3500 W 4200 W 4900 W 5600 W
linéaire ou non linéaire FP 0,7
Puissance opérante sur charge switching 1400 VA 2800 VA 4200 VA 5600 VA 5600 VA 7000 VA 8400 VA 9800 VA 11200 VA
Distorsion harmonique totale de la
tension en sortie sur charge linéaire
<0.5%
Distorsion harmonique totale de
la tension en sortie sur charge
non linéaire FP 0,7
< 1%
Capacité de surcharge
300% pendant 1 seconde sans l’intervention du By-pass
200% pendant 5 secondes sans l’intervention du By-pass
150% pendant 30 secondes sans l’intervention du By-pass
40
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
910
920
930
940
940/2
950/2
960/2
970/2
980/2
Gamme du facteur de puissance de la
charge appliquée
De 0,7 à 1
Nombre de phases en sortie
Monophasé
Rendement de AC sortie/AC
entrér avec charge linéaire FP 1
et batteries chargées
à 50% de la charge
à 75% de la charge
à 100% de la charge
80%
84%
90%
Caractéristiques électriques en sortie, fonctionnement sur batterie
Tension nominale en sortie
230Vac ±1%
Fréquence en sortie
Puissance nominale en sortie
Puissance active en sortie sur charge
linéaire ou non linéaire FP 0,7
50Hz / 60Hz ±1%
1000 VA
2000 VA
3000 VA
4000 VA
4000 VA
5000 VA
6000 VA
7000 VA
8000 VA
700W
1400 W
2100 W
2800 W
2800 W
3500 W
4200 W
4900 W
5000 W
Puissance opérante sur charge
switching
Distorsion harmonique totale de
la tension en sortie
< 1%
Capacité de surcharge
160% pendant 15 secondes
Gamme du facteur de puissance de
la charge appliquée
De 0,7 à 1
Rendement AC sortie/DC batterie
avec charge linéaire FP 1
à 50% de la charge
à 75% de la charge
à 100% de la charge
82%
84%
83%
41
Batteries
Onduleur Standard
HF TOP LINE
910
HF TOP LINE
920
HF TOP LINE
930
HF TOP LINE
940
Charge appliquée (en pourcentage)
50%
80%
100%
50%
80%
100%
50%
80%
100%
50%
80%
100%
Autonomie indicative en minutes, batteries chargées
22
10
7
22
10
7
22
10
7
22
10
7
Temps de recharge jusqu’à 90%
de la charge totale
5-6 heures selon le niveau des batteries.
(avec la configuration standard)
Données techniques et quantité
des batteries
n. 3 batteries Plomb-acide étanche sans entretien, 12V-7Ah reliées en série pour chaque tiroir
de puissance.
Signal de réserve
de 32,2V à 36V, programmable par l’utilisateur
Tension minimum de fonctionnement de 27Volts à 31,5Volts avec sélection automatique en fonction du niveau de charge appliquée,
ou manuel, programmable par l’utilisateur.
sur batterie pendant la décharge
Durée moyenne de vie de
batteries
de 3 à 6 ans selon l’utilisation et la température ambiante.
Mise en garde!
Les batteries contenues dans l’onduleur sont sujettes à une baisse de capacité en fonction de
leur durée (caractéristique des batteries au plomb déclarée par le constructeur dans le manuel
technique).
Pour exemple, la baisse de capacité d’une batterie de 4 ans peut arriver à 40% avec la
conséquence d’une baisse proportionelle des temps d’autonomie de l’onduleur quand il
fonctionne sur batterie.
Caractéristiques By-pass
Electromécanique
Technologie du By-pass
Conformité aux normes
Sécurité
EN 50091-1
Compatibilité électromagnétique
Immunité et Emissions
EN 50091-2
42
Batteries
Onduleur standard
HF TOP LINE HF TOP LINE HF TOP LINE HF TOP LINE HF TOP LINE
950/2
960/2
970/2
940/2
980/2
Charge appliquée (en pourcentage)
50% 80% 100% 50% 80% 100% 50% 80% 100% 50% 80% 100% 50% 80% 100%
Autonomie indicative en minutes, batteries chargées
22
10
7
22
10
7
22
10
7
22
10
7
22
10
7
Temps de recharge jusqu’a 90%
de la charge totale
5-6 heures selon le niveau des batteries
(avec la configuration standard)
Données techniques et quantité
des batteries
n. 3 batteries Plomb-acide étanche sans entretien, 12V-7Ah reliées en série pour chaque tiroir de
puissance.
Signal de réserve
de 32,2V à 36V, programmable par l’utilisateur
Tension minimum de fonctionnement de 27Volts à 31,5Volts avec sélection automatique en fonction du niveau de charge appliquée, ou
manuel, programmable par l’utilisateur.
sur batterie pendant la décharge
Durée moyenne de vie de
batteries
de 3 à 6 ans selon l’utilisation et la température ambiante
Mise en garde!
Les batteries contenues dans l’onduleur sont sujettes à une baisse de capacité en fonction de leur
durée (caractéristique des batteries au plomb déclarée par le constructeur dans le manuel
technique).
Pour exemple, la baisse de capacité d’une batterie de 4 ans peut arriver à 40% avec la
conséquence d’une baisse proportionelle des temps d’autonomie de l’onduleur quand il fonctionne
sur batterie.
Caractéristiques du By-pass
Electromécanique
Technologie du By-pass
Conformité aux normes
Sécurité
EN 50091-1
Compatibilité électromagnétique
Immunité et Emissions
EN 50091-2
43
NOTES
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
44
INHALT
CE-Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite
46
Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite
47
Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite
47
Blockschema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite
48
Funktionsprinzipien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite
49
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite
50
Funktionen und Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite
55
Schnittstelle für logische Signale und Fernsteuerung . . . . . . . . . . . . . . . . . . . . . . .Seite
56
Anleitung zur Software für Eigendiagnose UPS LINK . . . . . . . . . . . . . . . . . . . . . . .Seite
57
Batterietest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite
57
KB 36/1 - Bausatz zur Erweiterung der Autonomie . . . . . . . . . . . . . . . . . . . . . . . . .Seite
58
KB 36/2 - Bausatz zur Erweiterung der Autonomie für Doppelgehäuse . . . . . . . . . .Seite
58
OUT/2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite
58
BAT 36 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite
58
PW 1000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite
58
Einstellung der Spezialfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite
58
Mögliche Funktionsstörungen und ihre Behebung . . . . . . . . . . . . . . . . . . . . . . . . .Seite
60
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 61/65
45
CE-Konformitätserklärung
Angewendete Richtlinien:
Standard, auf den die Erklärung Bezug nimmt:
Hersteller::
Anschrift:
Gerätetyp:
Modelle:
Jahr der Verleihung der Marke:
73/23/CEE; 89/336/CEE abgeändert durch die EG-Richtlinien
92/31/CEE, 93/68/CEE
EN 50091-1, EN 50091-2
Meta System S.p.A.
Unterbrechungsfreie Stromversorgung
HF TOP LINE 980/2.
1999
Das Gerät ist in der typischen Installationskonfiguration und mit Peripheriegeräten nach den oben genannten Richtlinien
getestet worden.
Der Unterzeichnende erklärt hiermit, dass das Gerät den Anforderungen der oben genannten Richtlinien entspricht
Reggio Emilia den 08/03/99
Mr. Cesare Lasagni
Technical Director
TECHNISCHE ÄNDERUNGEN JEDERZEIT OHNE VORHERIGE ANKÜNDIGUNG MÖGLICH.
46
Wir gratulieren Ihnen zu ihrer Wahl!
Dieses Handbuch enthält die Informationen zur Sicherheit, zur Installation sowie zum Betrieb der
von Meta System produzierten unterbrechungsfreien Stromversorgungen der Serie HF TOP
LINE, sowohl in der Konfigurierung mit einzelnem Gehäuse, als auch mit doppeltem Gehäuse.
Es wird empfohlen, das vorliegende Handbuch vor der Installation der
unterbrechungsfreien Stromversorgung aufmerksam zu lesen und die folgenden
Anweisungen genau zu beachten.
Die USVs der Serie HF TOP LINE wurden vor allem für den Einsatz in zivilen, industriellen und
medizinischen Anwendungen entwickelt; im letzteren Fall muß jedoch geprüft werden, ob im
Anwendungsland diesbezügliche spezielle Bestimmungen existieren.
Im Falle von Problemen mit der USV wird empfohlen, das vorliegende Handbuch zu lesen, bevor
der Kundendienst benachrichtigt wird; der Abschnitt “Mögliche Funktionsstörungen und ihre
Behebung” kann bei der Behebung der meisten Funktionsstörungen behilflich sein, die bei der
Benutzung der unterbrechungsfreien Stromversorgung auftreten können.
Wichtig
Es wird empfohlen, das Verpackungsmaterial des Geräts aufzubewahren, da es sehr nützlich
ist, falls das Gerät zur Reparatur eingeschickt wird.
Transportschäden aufgrund einer schlechten Verpackung der USV werden von der
Garantie nicht abgedeckt.
GEBRAUCHSANWEISUNG
• Die USV ist für die Speisung von Datenverarbeitungsgeräten konzipiert worden; die angelegte
Last darf die auf dem Etikett auf der Rückseite der USV angegebenen Werte nicht übersteigen.
• Die Taste ON/OFF bewirkt keine elektrische Isolierung der inneren Bauteile. Zur Isolierung der
USV muß der Netzstecker gezogen werden.
• Öffnen Sie das Gehäuse der USV nie, da die Bauteile auch dann eine gefährliche Spannung
aufweisen können, wenn der Netzstecker gezogen ist; im Innern des Gerätes befinden sich
keine Bauteile, die vom Benutzer repariert werden können.
• Das Bedienfeld auf der Vorderseite wird mit der Hand bedient; keine scharfkantigen oder
spitzen Gegenstände benutzen.
• Die USV wurde für den Betrieb in geschlossenen, sauberen Räumen konzipiert, in denen sich
keine entflammbaren Flüssigkeiten oder korrosiven Substanzen befinden und die keine hohe
Feuchtigkeit aufweisen.
EINLEITUNG
Die unterbrechungsfreien Stromversorgungen der Serie HF TOP LINE sind entwickelt worden,
um unabhängig von den Bedingungen der elektrischen Leitung ein Maximum an Sicherheit und
Zuverlässigkeit bei der Speisung von Datenverarbeitungsgeräten zu gewährleisten. Dieses
Ergebnis wurde durch die Kombination einer “intelligenten”, mikroprozessorgesteuerten
Steuerlogik
mit
modularen
Online-Leistungsstufen
erzielt,
die
die
PWMHochfrequenztechnologie verwendet, um hinsichtlich der Präzision und Reinheit von
Ausgangsspannung, Leistung, Zuverlässigkeit und Betriebsruhe die bestmöglichen Leistungen
zu gewährleisten.
Die redundante Modulbauweise gestattet darüber hinaus auch dann eine kontinuierliche
Energieabgabe (wenn auch mit reduzierter Leistung), wenn ein Leistungsmodul defekt ist. Auf
diese Weise wird ein ausgesprochen hohes Niveau von Betriebssicherheit erzielt. Bei der
Entwicklung wurde besonderes Augenmerk auf die Konzeption der Eingangsstufe gelegt, die
neben den klassischen Funktionen der Filterung und Überwachung der Leitung auch die
47
Leistungsaufnahme aus dem Netz überwacht und sie auf diese Weise in jedem Fall in der Nähe
der idealen Sinuswelle hält. Somit werden die wiederholten Leistungsaufnahmespitzen der im
Bereich
der
Datenverarbeitung
verwendeten
Netzteile
vermieden
und
der
Eingangsleistungsfaktor wird (unter Beachtung der europäischen Bestimmungen) auf Werte in
der Nähe von 1 gebracht.
Die wesentlichen Leistungen dieser innovativen Produktlinie von USVs (Unterbrechungsfreie
Stromversorgung) können wie folgt zusammengefaßt werden:
• Redundanz (durch die Benutzung von mehr als einer Leistungsplatine);
• Online-Betrieb mit doppelter Konversion (max. Unterdrückung von Leistungsunterbrechungen;
keine Umschaltung Netz/Batterie);
• Möglichkeit der Erweiterung der Standardleistung und -kapazität durch die Installation von
zusätzlichen (modularen) Kits;
• Eingangsleistungsfaktor praktisch = 1, unabhängig von der angelegten Last;
• Absolute Stabilität der Ausgangsspannung unabhängig von der angelegten Last und der
Leitungsspannung;
• “Intelligente” Steuerung des Eingriffspunktes der internen Akkumulatoren in Abhängigkeit von
der Leitungsspannung und der angelegten Last;
• Ausgesprochen hohes Anlaufvermögen dank der Überdimensionierung der Schaltungen;
• Sensor für den richtigen Anschluß des Nulleiters im Eingang für die höchstmögliche Sicherheit
des Bedieners sowie der angeschlossenen Lasten;
• Ausgesprochen hohe Energieleistung;
• Geräuschloser Betrieb;
• Keinerlei Störung des Bildschirms;
• Absolut wartungsfrei;
• Computerschnittstelle an RS232 (CCITT V28) mit Möglichkeit der Abfrage der
Betriebsparameter und des Reports der USV.
• Möglichkeit der Kontrolle und Fernbedienung (Option).
BLOCKSCHEMA
AUSGANG
BY PASS
EINGANG
~
=
~
=
EINGANGSFILTER
REGLER DES
LEISTUNGSFAKTORS
INVERTER
LEISTUNGSMODUL
=
=
BATTERIEN
BOOSTER
BATTERIELADEGERÄT
LEISTUNGSMODUL
BATTERIEN
SCHNITTSTELLE
RS232
MIKROPROZESSORLOGIK
FERNSTEUERUNG
48
AUSGANGSFILTER
FUNKTIONSPRINZIPIEN
Wenn die Spannung am Eingang vorhanden ist, wird sie von einer speziellen Eingangsstufe
(Regler des Leistungsfaktors) gefiltert und gleichgerichtet; dadurch wird die Leistungsaufnahme
aus dem Netz optimiert, da der Leistungsfaktor nahezu eins ist; diese Stufe ist in der Lage, den
Ausgangsinverter auch bei sehr niedrigen Eingangsspannungen zu speisen.
Diese Eigenschaft zeigt sich besonders bei sehr geringen Lasten, die um die 50% der
Nominallast liegen; dabei ist ein Netzbetrieb mit bis zu ca. 100 V möglich, ohne dass Energie
aus der Batterie aufgenommen werden muß.
Dieses “intelligente” Handling der Batterie-Zuschaltung wurde entwickelt, um die Batterie
möglichst wenig zu gebrauchen.
Die von der ersten Stufe gleichgerichtete Spannung wird dann von einem Hochfrequenzinverter
verwendet, um eine “saubere” sinuswellenförmige Ausgangsspannung mit einer ausgesprochen
geringen Verzerrung zu erzeugen; eine schnelle synchronisierte By-pass-Schaltung greift bei
Ausgangsspitzen ein, die die Kapazität des Inverters übersteigen, wie zum Beispiel beim
Einschalten von besonderen Peripheriegeräten, der Entmagnetisierung von großen
Bildschirmen usw.
Wenn keine oder eine nicht ausreichende Leitungsspannung vorhanden ist, wird automatisch
eine Spannungsverstärkerstufe hinzugeschaltet, die mit den Batterien eine unterbrechungsfreie
Speisung des Ausgangsinverters und somit der Last gewährleistet.
Die Art der Schaltung ist eine direkte, neutrale; um zum Beispiel Veränderungen des neutralen
Betriebs der an der USV-Anlage angeschlossenen Geräte zu vermeiden.
Während des normalen Betriebs überprüft ein Sensor die Potentialdifferenz zwischen dem
Nulleiter und dem Erdleiter und falls sie zu groß ist, wird eine Schutzvorrichtung am Eingang
betätigt; die unterbrechungsfreie Stromversorgung schaltet auf den Batteriebetrieb um und es
wird eine Funktionsstörung angezeigt; die Software kann auch so eingestellt werden, daß nur die
Funktionsstörung angezeigt wird.
Sämtliche Funktionen der unterbrechungsfreien Stromversorgung werden von einem
Mikroprozessor überwacht, der auch in der Lage ist, besondere Betriebsbedingungen unter
Kontrolle zu halten und abzuspeichern, und der außerdem den Anschluss der USV an einen
Computer steuert, der über eine serielle Schnittstelle (RS232) erfolgt.
Auf diese Weise ist es möglich, die Betriebsparameter und eventuelle Funktionsstörungen in
Echtzeit zu kontrollieren.
49
7
8
3
4
6
5
2
1
LEGENDE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
EIN- UND AUSSCHALTTASTE
TASTE STUMMSCHALTUNG BUZZER UND BETÄTIGUNG BATTERIETEST
GRÜNE LED MAINS (Speisung vorhanden)
GELBE LED BATTERY (Batteriebetrieb)
ROTE LED PROTECTION (Funktionsstörung)
ROTE LED OVERLOAD (Vorankündigung Überlastung oder Überlastung)
GELBE LED BY-PASS
GRÜNE LED INVERTER
STECKER EINGANG/AUSGANG
LEITUNGSSICHERUNG
TASTE SERVICE (Spezialfunktionen)
SCHNITTSTELLE COMPUTER RS232
ANSCHLUß FÜR FERNSTEUERUNG UND LOGIK-SCHNITTSTELLE
SCHRAUBE FÜR DIE ERDUNG DER BATTERIEEINHEIT (Doppeltes Gehäuse)
ANSCHLUSSKABEL BATTERIEEINHEIT (Doppeltes Gehäuse)
SPERRSCHRAUBE STECKVERBINDUNG BATTERIE (Batterieeinheit)
STECKVERBINDUNG FÜR DEN ANSCHLUSS DER INVERTEREINHEIT (Batterieeinheit)
INSTALLATION
Die USVs der Serie HF TOP LINE unterteilen sich in zwei verschiedene Versionen:
Eine mit einfachem Gehäuse, erhältlich in den Modellen 910, 920, 930 und 940, sowie eine mit
doppeltem Gehäuse, erhältlich in den Modellen 940/2, 950/2, 960/2, 970/2 und 980/2.
HINWEIS
Aus Sicherheitsgründen wird empfohlen, die mitgelieferten Kabel nicht zu verändern.
Außerdem muß sichergestellt werden, daß die Netzsteckdose, an die die unterbrechungsfreie
Stromversorgung angeschlossen wird, in ausreichender Weise geerdet ist.
HINWEIS
Die Netzsteckdose oder der Trennschalter müssen sich in der Nähe der Geräte befinden und
leicht zugänglich sein.
50
VERSION MIT EINFACHEM GEHÄUSE
Auf der Rückseite der unterbrechungsfreien Stromversorgung sind die folgenden Anschlüsse
vorhanden:
• Stecker Eingang/Ausgang [9]: an diesen Stecker die verkabelte Steckverbindung anschließen,
die sich im Zubehörbeutel befindet.
• Serielle Computer-Schnittstelle RS232 (CCITT V28) (9-polige Steckkupplung) [12]: Benutzen
Sie diesen Anschluß, wenn die Autodiagnosesoftware UPS LINK verwendet werden soll.
• 2 Anschlüsse für die Fernsteuerung und die Computerschnittstelle für Logiksignale (9-poliger
Stecker) [13]: Für die entsprechende Vorrichtung benutzen (Sonderausstattungen).
Gehen Sie bei der Installation wie folgt vor:
1) Stellen Sie die unterbrechungsfreie Stromversorgung so auf, daß die Lüftungsschlitze nicht
verdeckt werden. Die Punkte 2) und 3) sind nur gültig, falls die Steckverbindung nicht bereits
verkabelt geliefert wird.
Abbildung 1
2) Verkabeln Sie die Steckverbindung
12
Eingang/Ausgang, wie auf Abbildung 2
gezeigt, unter Verwendung eines Kabels
13
mit einem Leiterquerschnitt von zumindest
2,5 mm2.
3) Stecken Sie die Steckverbindung in die
11
Plastikabdeckung und befestigen Sie diese
mit den Schrauben.
Danach verlegen Sie die Kabel in der
Abdeckung richtig und sichern diese unter
Verwendung der Kabelklemme (siehe Abb. 3).
Stromnetz
4) Die Abdeckung des Steckers [9] durch
Lösen der Schrauben entfernen.
5) Die Steckverbindung Eingang/Ausgang an
10
den Stecker [9] auf der Rückseite der USV
9
anschließen (siehe Abb. 1).
6) Die Lasten an die Ausgangssteckdose
anschließen und sicherstellen, daß die
Schalter der verschiedenen Verbraucher
offen sind.
7) Den Zufuhrstecker an eine Steckdose mit
geeigneter Spannung und Stromstärke Verbraucher
anschließen.
STECKVERBINDUNG EINGANG/AUSGANG
gesehen von der Kabelseite
Abbildung 2
Anschluß Erdung
gelb/grüner Leiter
gelb grüner Leiter
brauner Leiter
blauer Leiter
blauer Leiter
brauner Leiter
Ausgangskabel
(Last)
Eingangskabel
(Stromnetz)
Klemme Nr. 1 AUSGANG PHASE
Klemme Nr. 2 AUSGANG NULLLEITER
Klemme Nr. 4 EINGANG NULLLEITER
Klemme Nr. 5 EINGANG PHASE
51
Abbildung 3
STECKVERBINDUNG EINGANG/ AUSGANG
Montage
STECKVERBINDUNG
Bezugskerbe
PLASTIKABDECKUNG
KABELKLEMME
VERSION MIT DOPPELTEM GEHÄUSE
Auf der Rückseite der unterbrechungsfreien Stromversorgung sind die folgenden Anschlüsse
vorhanden:
Invertereinheit
• Stecker Eingang/Ausgang [9]: an diesen Stecker die verkabelte Steckverbindung anschließen,
die sich im Zubehörbeutel befindet.
• Serielle Computerschnittstelle RS232 (CCITT V28) (9-polige Steckkupplung) [12]: Benutzen
Sie diesen Anschluß, wenn die Autodiagnosesoftware UPS LINK verwendet werden soll.
• 2 Anschlüsse für die Fernsteuerung und die Computerschnittstelle für Logiksignale (9-poliger
Stecker) [13]: Für die entsprechende Vorrichtung benutzen (Sonderausstattungen).
• Ausgang Kabel Anschluß Batterieeinheit mit Steckverbindung [15].
• Schraube für den Anschluß der Erdung der Batterieeinheit [14].
INVERTEREINHEIT
17
12
11
13
Abbildung 4
BATTERIEEINHEIT
16
15
MESSINGSCHEIBE
KUPFERSTRUMPF
KUPFERSTRUMPF
MESSINGSCHEIBE
GROWERSCHEIBE
14
MUTTER
EINGANG SPEISUNG
9
10
NORMSTECKDOSE
CEE 2P+T MIT
TRENNSCHALTER UND
SICHERUNG (32A)
NORMSTECKER
KABELDURCHLÄSSE
ZUR BEFESTINGUNG DER KABEL
DIE KABELDURCHLÅSSE IN
UHRZEIGERRICHTUNG DREHEN
NORMSTECKER CEE 2P+T
CEE 2P+T
52
NORMSTECKER
AUSGANG FÛR
LEISTUNGSVERBRAUCHER
(ÛBER AGGREGAT)
Batterieeinheit
• Steckverbindung für den Anschluß der Invertereinheit mit Befestigungsschraube [17].
• Schraube für den Anschluß der Erdung des Rahmens [16].
Bei der Installation wie folgt vorgehen:
1) Die Batterieeinheit links von der Invertereinheit aufstellen (von vorne gesehen); außerdem
sicherstellen, daß die Lüftungsschlitze nicht verstopft sind.
2) Den Anschluß der Erdung zwischen den beiden Einheiten mit dem mitgelieferten
Kupferstrumpf vornehmen, wie auf Abbildung 4 gezeigt.
3) Die Batterieeinheit mit der Leistungssteckverbindung [15] und [17] anschließen, die mit der
entsprechenden Schraube befestigt werden muß, damit der Anschluß den
Sicherheitsbestimmungen entspricht.
4) Die mitgelieferte Steckverbindung Eingang/Ausgang wie auf Abbildung 5 gezeigt verkabeln
und dabei ein Kabel mit einem Leiterquerschnitt von mindestens 4 mm2 verwenden.
5) Die Steckverbindung in die Plastikabdeckung einsetzen und mit den entsprechenden
Schrauben befestigen; dann das Kabel durch die entsprechenden Öffnungen führen und mit
den Kabeldurchlässen befestigen (siehe Abb. 6).
6) Die Abdeckung des Steckers [9] durch Lösen der Befestigungsschrauben entfernen.
7) Die Steckverbindung Eingang/Ausgang in den Stecker [9] auf der Rückseite der USV
einstecken und mit den entsprechenden Schrauben am Rahmen befestigen (siehe Abb. 4).
8) Die Lasten an den Ausgangsstecker
Abbildung 5
anschließen und sicherstellen, daß die
STECKVERBINDUNG EINGANG/AUSGANG
gesehen von der Anschlußseite
Schalter der verschiedenen Verbraucher
offen sind.
Ausgang Phase
Nr. 1
9) Den Stecker der Speisung an eine Klemme
Klemme Nr. 2
AUSGANG NULLLEITER
EINGANG PHASE
Steckdose mit geeigneter Spannung und
blauer Leiter
brauner Leiter
Stromstärke anschließen.
gelb/grüner
Leiter
Einschalten
1) Die unterbrechungsfreie Stromversorgung
mit der entsprechenden Taste [1] einschalten
(siehe Abschnitt Funktion und Anzeigen
unter der Position “Bedienelemente”); nun
speist die USV den Ausgang über den
Bypass (angezeigt durch die gelbe Led) [7]
blauer Leiter
direkt vom Netz, falls der Nulleitersensor
brauner Leiter
Erdung
Klemme Nr. 4
keine Anomalie feststellt, und schaltet dann
EINGANG NULLLEITER
Klemme Nr. 3
AUSGANG PHASE
nach einigen Sekunden auf Inverter um und
gelb/grüner
Leiter
Eingang
nimmt den normalen Betrieb auf (die grünen
Stromversorgung
Leds MAINS [3] und INVERTER [8] leuchten
auf). Anderenfalls die USV abschalten, indem die für das Einschalten verwendete Taste für
einige Sekunden gedrückt gehalten wird, den Stecker drehen oder aber die beiden Leiter für
Phase und Nulleiter am Eingang der Steckverbindung miteinander vertauschen und
wiedereinschalten.
Achtung: Falls das Problem auch nach dem Drehen des Steckers (oder dem Vertauschen
der Leiter des Eingangs) fortbesteht, so ist es möglich, daß die Zufuhrleitung nicht geerdet ist
oder der Nulleiter ein anomales Potential gegenüber dem Erdleiter aufweist. Falls unbedingt
erforderlich, ist es möglich, den Nulleitersensor wie im Abschnitt Einstellungen der
Spezialfunktionen beschrieben, auszuschließen.
2) Die Lasten einschalten und überprüfen, ob der normale Betrieb nach einem eventuellen
Eingriff des Bypasses wieder aufgenommen wird; nun ist die grüne Led MAINS [3] sowie die
grüne Led INVERTER [8] an. Falls die angeschlossenen Lasten zu groß sind, bleibt der
Bypass eingeschaltet und die rote Led OVERLOAD [6] blinkt auf.
3) Kurz nach dem Einschalten der unterbrechungsfreien Stromversorgung führt sie automatisch den
Test der Batterien durch, um deren korrekten Betrieb zu überprüfen (siehe Abschnitt “Batterietest”).
53
HINWEIS
Ziehen Sie nie den 230 V Netzstecker, während die USV in Betrieb ist, denn dadurch wird
die Erdung der USV und der daran angeschlossenen Lasten unterbrochen.
ACHTUNG
(für die Modelle 910, 920, 930 und 940)
Da die Dispersionsströme aller angeschlossenen Lasten gegen die Erde sich im Schutzleiter
der USV (Erdungskabel) sammeln, darf diese Stromstärke aus Sicherheitsgründen gemäß
Norm EN 500091-1 den Wert von 2,7 mA nicht übersteigen.
HINWEIS
Die USV ist mit einer Schaltung zum Schutz gegen Anschlußfehler ausgestattet, die
durch das Aufleuchten der roten Led PROTECTION und den ununterbrochenen Ton
des internen Summer angezeigt werden.
Bei dieser Anzeige die USV direkt abschalten und sofort den Netzstecker ziehen.
ACHTUNG
Falls nach dem Einschalten aller Lasten die rote Led OVERLOAD alle drei Sekunden aufblinkt,
so überschreitet die an die USV angeschlossene Belastung den zulässigen Höchstwert.
Steckverbindung Eingang/Ausgang Montage
Abbildung 6
STECKVERBINDUNG
KABELDURCHLÅSSE
PLASTIKABDECKUNG
54
FUNKTIONEN UND ANZEIGEN
Leuchtanzeigen:
Mit Bezug auf die Abbildung auf Seite 50 haben die Leuchtanzeigen die folgenden Funktionen:
3 Grüne Led MAINS
- an: Netz regelmäßig - Inverter synchron.
- blinkend: Netz außerhalb des Toleranzbereiches, aber vorhanden und ausreichend für einen
korrekten Betrieb, oder Inverter nicht synchron.
- aus: Netz nicht vorhanden oder zu niedrig für die Last.
- an in Service-Modus: Nulleitersensor eingeschaltet.
- aus in Service-Modus: Nulleiter abgeschaltet.
8 Grüne Led INVERTER
- an: Inverter in Betrieb.
- aus: Inverter abgeschaltet oder defekt.
- an in Service-Modus: Extented PLL Lock Range eingeschaltet.
- aus in Service-Modus: Extented PLL Lock Range abgeschaltet.
4 Gelbe Led BATTERY
- an: Batteriebetrieb.
- blinkend: Batterien in reserve oder Ende der Autonomie oder Batterietest negativ.
- aus: Netzbetrieb.
- an in Service-Modus: Autorestart eingeschaltet.
- aus in Service-Modus: Autorestart abgeschaltet.
5 Rote Led PROTECTION
- an: Betrieb der USV blockiert.
- blinkend: Defekt eines oder mehrerer Leistungsmodule.
- blinkend abwechselnd kurz/lang: falscher - Anschluß des Nulleiters am Eingang.
- aus: normaler Betrieb.
- an in Service-Modus: Betrieb mit 60 Hz.
- aus in Service-Modus: Betrieb mit 50 Hz.
6 Rote Led OVERLOAD
- an: Anomalie der Ausgangsspannung.
- blinkend: Überlastung.
- aus: normaler Betrieb.
- kurzes Blinken alle drei Sekunden: Vorankündigung Überlastung.
- an in Service-Modus: Betrieb in Wartestellung Last (LWM).
- aus in Service-Modus: normaler Betrieb.
7 Gelbe Led BY-PASS
- an: By-pass aktiv (Ausgang direkt vom Netz gespeist).
- aus: Ausgang vom Inverter gespeist.
- an in Service-Modus: Dip Speed eingeschaltet.
- aus in Service-Modus: Dip Speed abgeschaltet.
Akustische Anzeigen
• Ununterbrochener Ton: USV blockiert.
• Intermittierender Ton langsam (1 Beep alle 12 Sekunden): Batteriebetrieb.
• Intermittierender Ton schnell: Überlastung oder Defekt.
• Intermittierender Ton abwechselnd kurz/lang: Kapazitätsreserve oder Batterietest negativ, oder
falscher Anschluß des Nulleiters.
• Einzelner Beep: Anzeige Einschaltung der USV, oder Erkennung der Aufforderung zum
Batterietest, oder Ende Batterietest mit positivem Resultat, oder Übergang zum ServiceModus, oder Verlassen des Service-Modus.
55
Bedienelemente:
Die unterbrechungsfreie Stromversorgung wird mit den beiden auf der Abbildung auf Seite 50
gezeigten Tasten auf der Front bedient.
1 Taste Ein- und Ausschalten:
- Durch kurzes Drücken wird die USV eingeschaltet; dabei blinken alle Leds kurz auf und es
ertönt ein akustisches Signal (1 Beep).
- Wenn die gleiche Taste für ca. zwei Sekunden gedrückt gehalten wird, wird die USV
abgeschaltet, was durch einen intermittierenden Ton des Summers angezeigt wird.
2 Taste Stummschaltung Summer/Batterietest :
- Durch ein kurzes Drücken dieser Taste ist es möglich, den Summer stummzuschalten. Auf
diese Weise wird die laufende akustische Anzeige stummgeschaltet und der Summer ist
ruhig, bis ein neuer Vorfall angezeigt werden muß.
- Wenn die Taste für ca. zwei Sekunden gedrückt gehalten wird, wird der Batterietest
angefordert; für detaillierte Informationen wird auf den entsprechenden Abschnitt verwiesen.
Hinweise:
• Bei normalen Betriebsbedingungen leuchten die grünen Leds MAINS [3] und INVERTER [8] auf.
• Während des Batteriebetriebs leuchten die grüne Led INVERTER [8] und die gelbe Led BATTERY [4]
auf.
• Der Batteriebetrieb wird durch ein akustisches Signal mit langen Pausen angezeigt (ein Beep alle 12
Sekunden). Die Kapazitätsreserve, das heißt der Zeitpunkt, an dem der Benutzer die Anwendungen auf
dem an die Unterbrechungsfreie Stromversorgung angeschlossenen Computer schließen sollte, wird
durch ein intermittierendes akustisches Signal kurz/lang angezeigt, das von dem Blinken der Led
BATTERY [4] begleitet wird.
• Das Ende der Autonomie wird 15” vorher durch das Aufblinken der gelben LED-Anzeige “BATTERY”
angezeigt, und zwar zusammen mit dem Dauerton des Summers.
• Das Aufblinken der roten Led OVERLOAD [6] zeigt an, daß die Belastung des Ausgangs zu groß ist. In
diesem Fall wird die Last über den Bypass vom Netz gespeist, falls es vorhanden ist, anderenfalls
blockiert die USV nach 15 Sekunden ununterbrochener Überlastung.
• Das Aufblinken der roten Led PROTECTION [5] zeigt einen Defekt eines oder mehrerer
Leistungsmodule an, falls das Blinken schnell erfolgt; eine Anomalie des Anschlusses der
unterbrechungsfreien Stromversorgung (falscher Anschluß des Nulleiters) wird durch ein Aufblinken
abwechselnd kurz/lang angezeigt. Falls der Nulleiter falsch angeschlossen ist, so müssen die Leiter von
Phase und Nulleiter in der Eingangssteckverbindung miteinander vertauscht werden oder aber der
Netzstecker des Netzkabels der USV wird andersherum eingesteckt.
• Falls die USV aufgrund einer Anomalie blockiert, so schaltet sie sich nach 15 Sekunden automatisch
ab.
SCHNITTSTELLE FÜR LOGISCHE SIGNALE UND FERNSTEUERUNG
Auf der Rückseite der unterbrechungsfreien Stromversorgung sind zwei 9-polige Anschlüsse
[13] vorhanden, die vollkommen identisch und austauschbar sind. Diese ermöglichen den
Anschluß der Fernsteuerung (Sonderzubehör) und/oder das Senden von Logiksignalen an einen
mit entsprechender Hard- und Software ausgestatteten Computer. Die Logiksignale sind
elektrisch gegen den Rest der USV isoliert und zeigen an, ob die USV im Netz- oder im
Batteriebetrieb arbeitet und, ob die Batterie sich im Bereich der Kapazitätsreserve befindet.
Normalerweise werden sie verwendet, um den Benutzer über den Status der USV zu
informieren, so daß dieser die laufenden Arbeiten ohne Datenverlust schließen kann, bevor die
Kapazität der unterbrechungsfreien Stromversorgung erschöpft ist. Bei einigen
Betriebssystemen müssen einige bestimmte Befehle eingegeben werden, bevor ein sicheres
Abschalten des Computers möglich ist; das Signal Ende der Kapazitätsreserve kann verwendet
werden, um diese Prozeduren automatisch auszuführen.
56
Funktion der Kontaktstifte der Steckverbindungen für den Anschluß der Logiksignale und
der Fernsteuerung:
Pin 1: Eingang Spannung der Fernsteuerung (max. Spannung +15 V, gleiche Wirkung wie das
Drücken der Ein- und Ausschalttaste auf der Vorderseite).
Pin 2: +15 V (Impedanz 100 )Ω
Pin 3: Ausgang Logik Reserve 0/15 V (Impedanz 2,2 kΩ)
1 2 3 4 5
Pin 4: Ausgang Logik Battery 0/15 V (Impedanz 2,2 kΩ)
Pin 5: GND (gemein)
Pin 6: Ausgang Buzzer mit 7,5 kHz (open collector)
6 7 8 9
Pin 7: Ausgang Reserve (open collector aktiv niedrig)
Pin 8: GND (gemein)
Pin 9: Ausgang Battery (open collector aktiv niedrig)
Alle Kontaktstifte sind elektrisch gegen den Rest der USV isoliert.
AUTODIAGNOSESOFTWARE UPS LINK - BEDIENUNGSANLEITUNG
Anschluß
Die USV ist mit einer Standardschnittstelle RS232 ausgestattet, mit der eine Reihe von Betriebsund Reportdaten der USV auf einem Computer angezeigt werden können. Die Funktion kann mit
dem Schnittstellenprogramm UPS LINK für WINDOWS (*) benutzt werden, wenn eine serielle
Schnittstelle des PCs mit einem Kabel RS232 mit der Schnittstelle [12] auf der Rückseite der
USV verbunden wird.
Installation der Software UPS LINK für WINDOWS (*)
Bei der Installation der Software UPS LINK wie folgt vorgehen:
1. WINDOWS (*) starten.
2. Die mit der USV gelieferte Installationsdiskette in Laufwerk A einlegen.
3. Im Hauptmenü des Programm-Managers den Befehl Datei - Ausführen wählen.
4. In dem entsprechenden Feld A:\SETUP eintippen und dann OK wählen.
5. Es erscheint das Dialogfenster Select Directories, in dem das Defaultverzeichnis
vorgeschlagen wird, in das die Programmdateien installiert werden. OK wählen.
6. Es erscheint ein Informationsfenster, das zur Bestätigung des Beginns der Installation
auffordert. OK wählen, um anzufangen, oder aber CANCEL zum Verlassen der Installation.
7. Nach Abschluß der Installation wird eine Programmgruppe mit dem Titel Meta System UPS
LINK eingerichtet, die die folgenden beiden Symbole enthält:
: Abfrageprogramm.
- Meta System UPS LINK Uninstaller : Programm zur Deinstallation
Sicherstellen, daß die USV an einen freien seriellen Port des PCs angeschlossen ist und dann
mit der Maus auf das Symbol Meta System UPS LINK klicken.
Zur Installation der Schnittstellensoftware (UPS Management Software) siehe das
Handbuch der CD-ROM.
* Windows ist ein Warenzeichen der Microsoft Corporation.
BATTERIETEST
Der Batterietest kann während des Netzbetriebs auf die folgenden Weisen durchgeführt werden.
1. Automatisch nach einer entsprechenden Programmierung der mitgelieferten UPS
Management Software.
2. Durch Drücken der Taste für die Stummschaltung des Summers [2] für ein paar Sekunden.
3. Bei jedem Einschalten der USV mit der mitgelieferten Software UPS LINK.
57
Wenn die Aufforderung erkannt wird, gibt die USV ein kurzes akustisches Signal (Beep) ab,
worauf Test durchgeführt wird, wenn die unterbrechungsfreie Stromversorgung nicht unter
anomalen Bedingungen wie Überlastungen, falsch angeschlossener Nulleiter usw. arbeitet;
anderenfalls wird der Befehl ignoriert.
Am Ende des Tests können auf dem Frontpanel die folgenden Ergebnisse angezeigt werden:
5 blinkende Leds = Batterieladung auf 100%
1 blinkende Led = Batterieladung auf 20%
1 blinkende Led + akustisches Signal = Batterieladung unter 20%.
Der Test wird dank einer speziellen, von META SYSTEM patentierten Schaltung bei Netzbetrieb
durchgeführt (das heißt ohne Umschaltung auf den Batteriebetrieb); daher ergeben sich auch bei
negativem Testergebnis keine Unterbrechungen der Ausgangsspannung.
KB36/1 - BAUSATZ ZU ERWEITERUNG DER AUTONOMIE (wahlweise)
Mit diesem Bausatz kann man die Autonomie der USV erhöhen, indem man 1 oder mehrere
Sätze von 3 Batterien innerhalb der USV einbaut, was die Version mit Einzelgehäuse betrifft.
KB36/2 - BAUSATZ ZU ERWEITERUNG DER AUTONOMIE FÜR DOPPELGEHÄUSE (wahlweise)
Mit diesem Bausatz kann man die Autonomie der USV erhöhen, indem man 1 oder mehrere
Sätze von 3 Batterien innerhalb der USV einbaut, was die Version mit Doppelgehäuse betrifft.
OUT/2 (Sonderausstattung)
Dieses Zubehörteil gestattet den Anschluß einer weiteren Batterieeinheit parallel zu der bereits
installierten Batterieeinheit und somit eine beträchtliche Erweiterung der Kapazität der USV.
BAT 36 (Sonderausstattung)
Dabei handelt es sich um eine zusätzliche Batterieeinheit mit Kabel für den Anschluß der
Batterie, in die 1 bis 10 Kits zur Erweiterung der Kapazität Aufnahme finden. Ein oder mehrere
Kits BAT36 können mit der bereits installierten Batterie mit einem oder mehreren Batteriesplittern
OUT/2 parallel geschaltet werden.
PW1000 (Sonderausstattung)
Dieser Kit gestattet die Erweiterung der Leistung der USV durch Hinzufügung eines oder mehrerer
Leistungsmodule im Innern der USV bis zu maximal vier bei der Version mit einfachem Gehäuse
oder acht bei der Version mit doppeltem Gehäuse (wird ohne die zusätzbatterien geliefert).
EINSTELLUNG DER SPEZIALFUNKTIONEN
Die Taste SERVICE [11] auf der Rückseite der USV (bei abgeschalteter USV) drücken; die
unterbrechungsfreie Stromversorgung gibt ein akustisches Signal ab und die Leds auf dem
Frontpanel zeigen die folgenden Optionen an:
- Led MAINS [3] an
→ Falls Nullleitersensor eingeschaltet
- Led BATTERY [4] an
→ Falls Autorestart eingeschaltet
- Led BY-PASS [7] an
→ Falls Dip Speed eingeschaltet
- Led INVERTER [8] an
→ Falls Extented PLL Lock range eingeschaltet
- Led OVERLOAD [6] an
→ Falls load waiting mode eingeschaltet
- Led PROTECTION [5] an
→ Falls Betrieb mit 60 Hz gewählt.
Durch Drücken der Taste Stummschaltung Buzzer [2] wird die gewünschte Funktion gewählt (die
entsprechende Led blinkt auf). Durch Drücken der Taste Einschalten/Ausschalten [1] wird der
gewählte Funktionsstatus geändert; die entsprechende Led blinkt nicht mehr und zeigt den
neuen Status an. Zum Verlassen des Servicemodus erneut die Taste SERVICE [11] drücken
oder nach dem letzten Drücken einer Taste 30 Sekunden warten.
58
1 - Neutral sense
Der Nulleitersensor ist in der Lage, den Betrieb der USV zu blockieren, falls das
Nulleiterpotential zu stark von dem des Erdleiters abweicht; bei der Installation gestattet er die
Überprüfung der Richtigkeit des Anschlusses des Netzkabels und blockiert den Betrieb, falls der
Anschluß nicht korrekt ist; zur Inbetriebnahme müssen einfach die Kabel von Phase und
Nulleiter am Eingang miteinander vertauscht werden; dann die unterbrechungsfreie
Stromversorgung wieder einschalten (die Anomalie des Nulleiters wird durch das modulierte
Blinken der roten Led PROTECTION, begleitet von einem akustischen Signal des internen
Buzzers angezeigt). Die Funktion ist normalerweise eingeschaltet.
2 - Autorestart
Diese Funktion gestattet das automatische Wiedereinschalten der USV bei der Rückkehr der
Spannung nach jedem Blockieren aufgrund des Endes der Kapazität. Das Wiedereinschalten
erfolgt mit der normalen Betriebsweise oder aber mit der Modalität, die mit der Taste SERVICE
gewählt wurde. Die Funktion ist normalerweise eingeschaltet.
3 - Dip Speed
Diese Funktion gestattet die Benutzung mit Lasten, die kurze, wiederholte Leistungsspitzen
aufweisen (zum Beispiel Laserdrucker). Durch das Einsetzen wird der Eingriff des Bypass um 10
ms verzögert und die USV kann die kurzen Leistungsspitzen so ohne Eingriff des Bypasses
überbrücken. In diesem Fall wird in Kauf genommen, daß die Ausgangsspannung der USV
während dieses kurzen Zeitraums leicht abfällt (ohne das dadurch jedoch der Betrieb der
gegebenenfalls angeschlossenen Computer beeinträchtigt wird). Die Funktion ist normalerweise
eingeschaltet.
4 - Extended PLL Lock range
Gestattet die Ausdehnung des Frequenzbereiches des Netzes von ±2% auf ±20% (für den
Betrieb mit einer Speisung von Stromaggregaten). Die Funktion ist normalerweise nicht
eingeschaltet.
5 - Load Waiting Mode
Die unterbrechungsfreie Stromversorgung kann für den Betrieb im “Load Waiting Mode” (LWM)
konfiguriert werden. Diese besondere Betriebsweise gestattet ein automatisches Ein- und
Ausschalten der USV bei Einschalten der angeschlossenen Last. Auf diese Weise wird der Betrieb
der unterbrechungsfreien Stromversorgung auf die für die Arbeit der Verbraucher erforderliche Zeit
reduziert (auch wenn diese von automatischen Ein- und Ausschaltzyklen gesteuert werden). Nach
dem Drücken der Einschalttaste stellt die USV sich in eine Wartestellung und speist den Ausgang
über den Bypass direkt vom Netz; dabei (angezeigt durch das Blinken der gelben Led BY-PASS)
wird gegebenenfalls auch die Batterie nachgeladen. Falls dabei eine Leistungsaufnahme am
Ausgang vorhanden ist (Einschalten der Last), so wird der Anstieg der Stromstärke von einem
Mikroprozessor festgestellt, der die USV einschaltet, den Inverter betätigt und den Bypass in die
normale Stellung umschaltet, nachdem die Spitze beim Einschalten der Last überwunden ist. Das
Abschalten der Last stellt die USV in die Wartestellung zurück und bereitet sie für das
Wiedereinschalten vor (Beim Ausfall der Spannung, während die USV sich in Wartestellung
befindet, schaltet der interne Mikroprozessor die USV automatisch ab, um sie dann bei der
Rückkehr der Spannung wieder einzuschalten, um die Batterie vor unnötigen Entladungen zu
schützen.) Es ist möglich, die Lastschwelle mit der mitgelieferten Autodiagnosesoftware UPS LINK
zu programmieren, falls ein Computer mit Betriebssystem WINDOWS vorhanden ist (siehe
entsprechender Abschnitt). Die Funktion ist normalerweise nicht einschaltet.
6 - Betrieb mit 60 Hz
Die unterbrechungsfreie Stromversorgung kann für einen Betrieb mit einer Leitungsspannung
von 60 Hz konfiguriert werden. Die Funktion ist normalerweise nicht eingeschaltet.
59
MÖGLICHE FUNKTIONSSTÖRUNGEN UND IHRE BEHEBUNG
Mögliche Funktionsstörungen
Behebung
• Beim Einschalten der USV gibt der Summer ein
akustisches Signal, die rote Led PROTECTION blinkt
intermittierend kurz/lang auf und schaltet sich nach 15
Sekunden ab.
- Der Anschluß des Nulleiters ist falsch: den
Netzstecker drehen oder die Kabel von Nulleiter
und Phase am Eingang miteinander vertauschen,
oder aber den Nulleitersensor abschalten.
• Die USV funktioniert, aber sie gibt alle 12 Sekunden
ein kurzes akustisches Signal ab und die gelbe Led
BATTERY ist immer an.
- Sicherstellen, daß die Netzspannung vorhanden ist.
- Den
Anschluß
des
Netzkabels
der
unterbrechungsfreien Stromversorgung an der
Netzsteckdose sowie an der Steckverbindung an
der USV selbst kontrollieren.
- Den Zustand der Sicherung kontrollieren, die sich
neben der Steckverbindung Eingang/Ausgang
unter der Kunststoffabdeckung befindet (siege Abb.
1 oder 4).
• Die USV funktioniert, aber sie gibt ein
intermittierendes akustisches Signal ab und die rote
Led OVERLOAD sowie die gelbe Led BY-PASS
blinken.
- Überlastung des Ausgangs der USV. Die Anzahl
der angeschlossenen Geräte reduzieren, so daß
die maximale abnehmbare Leistung der
unterbrechungsfreien Stromversorgung nicht
überschritten wird. Alternativ dazu ist es möglich,
die Leistung der USV vom Kundendienst durch
Hinzufügung zusätzlicher Batteriemodule im Innern
der USV erweitern zu lassen, falls die
Maximalkonfigurierung noch nicht erreicht ist.
• Die USV gibt ein ununterbrochenes akustisches
Signal ab, die gelbe Led BATTERY blinkt für ca. 15
Sekunden und geht dann aus.
- Die Batterien der USV sind vollkommen entladen
und sie kann nur wieder in Betrieb genommen
werden, wenn die Eingangsleitung vorhanden ist.
Die vorgeschalteten magnetothermischen Schalter,
die
Differentialschalter
sowie
die
Eingangssicherung kontrollieren.
• Die USV funktioniert, aber die grüne Led MAINS
blinkt.
- Das Netz ist außerhalb der zulässigen
Toleranzwerte für Spannung und/oder Frequenz,
aber es kann dennoch von der USV verwendet
werden. Die Bypassfunktion steht daher nicht zur
Verfügung.
• Die USV gibt ein intermittierendes akustisches Signal
ab und die rote Led PROTECTION blinkt schnell.
- Der Thermoschutzschalter hat eingegriffen. Die
unterbrechungsfreie Stromversorgung für einige
Minuten abschalten, so daß die innere Temperatur
der USV sich normalisieren kann. Den
einwandfreien Betrieb des Gebläses kontrollieren,
der Luftstrom darf nicht behindert werden (zum
Beispiel USV zu nahe an einer Wand).
- Defekt einer internen Schaltung. Die nächste
Kundendienststelle kontaktieren.
Falls die Leds OVERLOAD und/oder BY-PASS während des Defekts nicht aufleuchten, so
kann die USV weiterarbeiten, wenn auch mit reduzierter Leistung.
60
TECHNISCHE DATEN
Konstruktive Angaben
Gewichte (Kg.)
Abmessungen (L x H x T)
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
910
920
930
940
940/2
950/2
960/2
970/2
980/2
23,5
34
43
53
24+50
26,5+57,5
29+65
31,5+72,5
34+80
270 x 480 x 560 mm
270 x 480 x 560 mm x 2 Behälter
Technologie
Hochfrequenz PWM sowohl für die Eingangsstufe, als auch für die Ausgangsstufe. Logiksteuerung mit
Mikroprozessor.
Erweiterung
Möglichkeit
des
Wechsels
zu
Konfigurationen mit höherer Leistung durch
Hinzufügen eines oder mehrerer Module im
Innern des Gehäuses bis zu einem
Maximum von 4 Modulen (Wenden Sie sich
an den Kundendienst). Möglichkeit zur
Erhöhung der Autonomie durch das
Hinzufügen von innen eingebauten
Zusatzbatterien, bis zu max. 4 Sätzen von
je 3 Batterien von 7Ah, 12 V.
Computerschnittstelle
Logisch für Anschluß mit dem Schnittstellenkit (Sonderzubehör). Ausgang mit 9-poliger StandardSteckverbindung mit SELV-Isolierung. Serielle Standardschnittstelle RS232 zum Anschluß eines PCs
mit der mitgelieferten Autodiagnosesoftware. Ausgang mit 9-poliger Steckbuchse mit SELV-Isolierung.
Fernsteuerung
Ausgang mit 9-poligem Stecker mit SELV-Isolierung zum Anschluß einer Fernsteuerung
(Sonderzubehör). Möglichkeit des programmierten Ein- und Ausschaltens und der Anzeige der
wichtigsten Meldungen der USV.
Schutz
Elektronisch gegen Überlastungen, Kurzschluß und zu starke Entladung der Batterie. Sperrung des
Betrieb bei Ende der Autonomie. Begrenzung des Anlaufs. Elektronischer Differentialsensor am
Ausgang. Sensor für den korrekten Anschluß des Nulleiters. Back-feed protection (elektrische
Sicherheitsisolierung des Eingangssteckers während des Batteriebetriebs).
Synchronisierter Bypass
Sowohl manuell als auch automatisch.
Eingestellt auf Uberlastung und Funktionsabweichung.
Möglichkeit des Wechsels zu Konfigurationen mit
höherer Leistung durch Hinzufügen eines oder
mehrerer Module im Innern des Gehäuses bis zu
einem Maximum von 8 Modulen (Wenden Sie sich an
den Kundendienst). Möglichkeit zur Erhöhung der
Autonomie durch das Hinzufügen von innen
eingebauten Zusatzbatterien, bis zu max. 10 Sätzen
von je 3 Batterien von 7Ah, 12 V.
Angaben zur Umgebung
Max. Höhe Lagerung
10.000 m
Temperaturbereich Lagerung
von -20°C bis +50°C
Temperaturbereich für den Betrieb
Feuchtigkeitsbereich für den Betrieb
von 0°C bis +40°C
von 20% bis 80% ohne Kondenswasserbildung
Schutzgrad gemäß (IEC529)
IP21
Akustischer Lärm bei 1 m
42 dBA
61
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
910
920
930
940
940/2
HF TOP LINE HF TOP LINE
950/2
960/2
HF TOP LINE
HF TOP LINE
970/2
980/2
Elektrische Eigenschaften des Eingangs
230 V
Nominaleingangsspannung
Bereich der Eingangsspannung
von184 bis 264 bei Nominallast - von 110V bis 264 V bei 50% der Nominallast
Nominaleingangsfrequenz
50Hz / 60Hz ±2% vom Benutzer Wählbar
Nominaleingangsstromstärke
3,7A rms
7,1A rms
Max. Eingangsstromstärke
4,6A rms
8,9A rms
Verzerrung des Eingangsstroms
< 10%
Faktor der Eingangsleistung
> 0,99 bis 80% der Nennlast
Spitzenstromstärke
100% bei Nominalleistung
Anzahl der Eingangsphasen
Einphasen
Leitungssicherung
20A FF
40A FF
Betriebsweise
Netzbetrieb
Sinuswelle
Batteriebetrieb
Sinuswelle
Operating type
Unterbrechungsfreie Stromversorgung no break, online, mit durchgehendem Nulleiter bei doppelter Konversion
Elektrische Eigenschaften des Ausgangs bei Netzbetrieb
Nominalausgangsleistung
Nominalausgangsfrequenz
Ausgangsstromstärke an linearer
Last LF 0,7
230 V ±1%
50Hz / 60Hz synchronisiert
4,3A rms
8,6A rms
Crest-Faktor Ausgangsstrom
Nominalausgangsleistung
Wirkausgangsleistung an linearer Last
LF 0,7
Switching-Leistung
Harmonische Gesamtverzerrung der
Ausgangsspannung bei linearer Last
3,5
700 W
1400 W
2100 W
2800 W
3500 W
4200 W
4900 W
5600 W
< 0.5%
Harmonische Gesamtverzerrung der
Ausgangsspannung bei nicht linearer
Last LF 0,7
Überlastkapazität
2800 W
< 1%
300% für 1 Sekunde ohne Eingriff des Bypasses
200% für 5 Sekunden ohne Eingriff des Bypasses
150% für 30 Sekunden ohne Eingriff des Bypasses
62
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
910
920
930
940
940/2
950/2
960/2
970/2
980/2
von 0,7 bis 1
LF-Bereich der angelegten Leistung
Anzahl der Ausgangsphasen
Einphasen
Konversionsleistung AC/AC mit
linearer Last LF 1 und vollen
Batterien
bei 50% der Last
bei 75% der Last
bei 100% der Last
80%
84%
90%
Elektrische Eigenschaften des Ausgangs bei Batteriebetrieb
Nominalausgangsspannung
230V ±1%
Ausgangsfrequenz
Nominale Ausgangsleistung
Scheinbare Ausgangsleistung an linearer
oder nicht linearer Last LF 0,7
Wirkleistung mit Computerlast
50Hz / 60Hz ±1%
700 W
1400 W
2100 W
2800 W
2800 W
3500 W
4200 W
4900 W
5600 W
Harmonische Gesamtverzerrung
der Ausgangsspannung
< 1%
160% für 15 Sekunden
Überlastkapazität
LF-Bereich der angelegten
Leistung
von 0,7 bis 1
Konversionsleistung DC/AC mit
linearer Last LF 1
bei 50% der Last
bei 75% der Last
bei 100% der Last
82%
84%
83%
63
Batteriebetrieb
Standard-USV
Angeschlossene Last in Prozent
Indikative Autonomie mit vollen Batterien in Minuten
HF TOP LINE
910
HF TOP LINE
920
Reserveanzeige
Minimale Betriebsspannung der
Batterien während der Entladung
Durchschnittliche Lebensdauer
der Batterien
HF TOP LINE
940
50%
80%
100%
50%
80%
100%
50%
80%
100%
50%
80%
100%
22
10
7
22
10
7
22
10
7
22
10
7
Aufladezeit bis auf 90% der
Gesamtladung
Technische Daten und Anzahl
der Batterien
HF TOP LINE
930
5-6 Stunden je nach Entladungszustand
(in der Standardkonfiguration)
3 wartungsfreie, versiegelte in Reihe geschaltete Bleisäurebatterien 12 V - 7 Ah je Modul.
von 32,2 V bis 36 V, programmierbar durch den Benutzer.
von 27 V bis 31,5 V mit automatischer Wahl in Bezug auf die angeschlossene Last, oder
programmierbar durch den Benutzer.
3 - 6 Jahre je nach Verwendung und Betriebstemperatur
Achtung !
Die in der USV enthaltenen Batterien unterliegen im Laufe der Zeit einer Verringerung der Kapazität
(Eigenschaften der Bleibatterien, die der Hersteller in dem technischen Handbuch angibt). Zum
Beispiel kann die Verringerung der Kapazität einer Batterie in vier Jahren bis zu 40% betragen und in
entsprechender Weise fallen auch die Zeiten der Kapazität der USV bei Batteriebetrieb ab.
Eigenschaften des Bypasses
Art des Bypasses
elektromechanisch
Normen
Geplante Sicherheit gemäß
Norm
EN 50091-1
Elektromagnetische Kompatibilität:
entspricht der Norm EN 50091-2
Immunität
Emissionen
64
Batteriebetrieb
Standard-USV
940/2
980/2
950/2
960/2
970/2
Angeschlossene Last in Prozent
50% 80% 100% 50% 80% 100% 50% 80% 100% 50% 80% 100% 50% 80% 100%
Indikative Autonomie mit vollen Batterien in Minuten
Aufladezeit bis auf 90% der
Gesamtladung
Technische Daten und Anzahl
der Batterien
Reserveanzeige
Minimale Betriebsspannung der
Batterien während der Entladung
Durchschnittliche Lebensdauer
der Batterien
22
10
7
22
10
7
22
10
7
22
10
7
22
10
7
5 - 6 Stunden je nach Entladungszustand.
(in der Standardkonfiguration)
3 wartungsfreie, versiegelte in Reihe geschaltete Bleisäurebatterien 12 V - 7 Ah je Modul.
von 32,2 V bis 36 V, programmierbar durch den Benutzer.
von 27 V bis 31,5 V mit automatischer Wahl in Bezug auf die angeschlossene Last, oder
programmierbar durch den Benutzer.
3 - 6 Jahre je nach Verwendung und Betriebstemperatur
Achtung !
Die in der USV enthaltenen Batterien unterliegen im Laufe der Zeit einer Verringerung der Kapazität
(Eigenschaften der Bleibatterien, die der Hersteller in dem technischen Handbuch angibt). Zum Beispiel
kann die Verringerung der Kapazität einer Batterie in vier Jahren bis zu 40% betragen und in
entsprechender Weise fallen auch die Zeiten der Autonomie der USV bei Batteriebetrieb ab.
Eigenschaften des Bypasses
elektromechanisch
Art des Bypasses
Normen
Geplante Sicherheit gemäß
Norm
EN 50091-1
Elektromagnetische Kompatibilität:
Immunität
Emissionen
65
ANMERKUNGEN
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
66
Declaraçao CE de conformidade
Declaração CE de conformidade:
Norma para a qual se declara a conformidade:
Fabricante:
Direcção:
Tipo de aparelhagem:
Modelos:
Ano de aplicação da marca
73/23/CEE, 89/336/CEE modificada com
as Normas 92/31/CEE, 93/68/CEE.
EN 50091-1, EN 50091-2
Meta System S.p.A.
UPS
HF TOP LINE 980/2.
1999
A aparelhagem foi testada na configuração típica de instalação e com periféricos em conformidade com as Normas acima
citadas.
O subscritor declara que o aparelho acima definido satisfaz os requisitos das Normas acima especificadas.
Eng. Cesare Lasagni
Director Técnico
AS CARACTERÍSTICAS TÉCNICAS PODEM SER ALTERADAS SEM AVISO PRÉVIO.
67
ÍNDICE
Declaração CE de conformidade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
67
Condições de uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
69
Introdução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
69
Diagrama de blocos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
70
Princípio de funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
71
Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
72
Funções e sinalizações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
77
Interface com sinais lógicos e comando à distância . . . . . . . . . . . . . . . . . . . . . . . . pág.
78
Guia ao software de autodiagnóstico UPS LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
79
Teste das baterias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
79
KB36/1 - Kit expansão de autonomia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
80
KB36/2 - Kit expansão de autonomia para cabinet duplo . . . . . . . . . . . . . . . . . . . . pág.
80
OUT/2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
80
BAT 36 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
80
PW 1000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
80
Programação das funções especiais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
80
Possíveis problemas e soluções . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
82
Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág. 83/87
68
Cumprimentos pela sua escolha!
Este manual contém as informações de segurança, instalação e funcionamento relativas às
UPS da série HF TOP LINE produzidos pela Meta System, quer na configuração com um ou
dois armários.
Leia com atenção este manual antes de proceder à instalação da UPS, respeitando
escrupulosamente tudo o que for referido a seguir.
As UPS da série HF TOP LINE foram realizadas principalmente para a utilização civil, industrial
e de electro-medicina; todavia, neste último caso, é necessário garantir que no país de
utilização, existem normas particulares sobre esta questão.
Em caso de problemas com a UPS, leia este manual antes de contactar o serviço de assistência
técnica; a secção "Possíveis problemas e soluções" de facto, pode ajudar a resolver a maior
parte dos inconvenientes que forem encontrados durante a utilização da UPS.
Importante
Aconselha-se a conservação dos materiais da embalagem, pois, poderão ser úteis no caso de
um eventual envio para reparação.
Os danos sofridos pelo transporte devidos a uma má embalagem da UPS não estão
cobertos pela garantia.
CONDIÇÕES DE USO
• A UPS foi projectada para alimentar equipamentos informáticos, a carga aplicada não deve
superar aquela indicada na etiqueta colocada na parte traseira da UPS.
• O botão ON/OFF da UPS não isola electricamente as partes interiores. Para isolar a UPS,
desligue-a da tomada de corrente eléctrica.
• Não abra o armário da UPS, pois, no seu interior, pode haver componentes com tensão
eléctrica perigosa mesmo com a ficha desligada da rede; em todo o caso, no seu interior não
existem componentes que possam ser reparados pelo utilizador.
• O painel frontal de controlo é destinado a operações manuais; não pressione sobre o painel
com objectos afiados ou pontiagudos.
• A UPS foi projectada para funcionar em ambientes fechados, limpos, sem líquidos inflamáveis
e substâncias corrosivas e não excessivamente húmidos.
INTRODUÇÃO
As UPS da série HF TOP LINE foram estudadas para garantir a máxima segurança e fiabilidade
na alimentação de sistemas informáticos independentemente das condições da rede eléctrica.
O resultado foi obtido combinando uma lógica de comando "inteligente", controlada por um
potente microprocessador, com módulos de potência "on-line" modulares, que utilizam a
tecnologia PWM a alta frequência, para obter óptimos resultados em termos de precisão e com
baixo conteúdo harmónico na tensão de saída, rendimento, fiabilidade e funcionamento
silencioso.
A estrutura modular e redundante permite que haja continuidade na distribuição de energia,
mesmo com potência reduzida, inclusivé no caso de avaria de um módulo de potência,
alcançando assim um elevadíssimo nível em termos de segurança de funcionamento. Prestou-se uma particular atenção na elaboração do projecto do andar de entrada que, além das
clássicas funções de filtro e controlo de linha, cumpre também a função de controlar a absorção
de corrente da rede tornando-a, em todo o caso, próxima a sinusoide ideal. Desse modo, são
69
eliminados os picos repetitivos de absorção próprios das fontes de alimentação utilizadas em
equipamentos informáticos, aumentando o factor de potência de entrada para valores próximos
do unitário (em conformidade com as normas europeias).
As principais prerrogativas desta inovadora linha de UPS (Uninterruptible Power Supply) podem
ser resumidas da seguinte maneira:
• Redundância (na utilização de mais do que uma carta de potência).
• Funcionamento do tipo on-line com dupla conversão ( elevada rejeição às perturbações e às
interrupções da rede; ausência de comutações rede-bateria).
• Possibilidade de aumentar a potência e a autonomia standard mediante a instalação de kits
suplementares (modularidade).
• Factor de potência de entrada praticamente unitário seja qual for o tipo de carga aplicada.
• Absoluta estabilidade da tensão de saída independentemente da carga e da tensão da rede.
• Gestão "inteligente" da carga / descarga das baterias em função da tensão da rede e da
carga aplicada.
• Elevada capacidade de arranque graças ao sobredimensionamento dos circuitos.
• Sensor para a correcta ligação do condutor de neutro na entrada incorporado para se obter
máxima segurança do operador e das cargas aplicadas.
• Rendimento energético muito elevado.
• Funcionamento silencioso.
• Ausência de perturbações nos monitores.
• Absoluta ausência de manutenção.
• Saída para interface com o computador numa ligação série RS232 (CCITT V28) com
possibilidade de aceder aos parâmetros de funcionamento e ao histórico da UPS.
• Possibilidade de controlo e comando da UPS à distância .
DIAGRAMA DE BLOCOS
SAÍDA
BY PASS
ENTRADA
~
=
~
=
FILTRO
DE ENTRADA
REGULADOR
DO FACTOR
DE POTÊNCIA
INVERSOR
MODULO
DE POTÊNCIA
=
=
BATERIAS
CONVERSOR
ELEVADOR
CORREGADOR DE
BATERIAS
MODULO
DE POTÊNCIA
BATERIAS
LOGICA
MICROPROCESSADOR
INTERFACE
RS232
COMANDO
À
DISTÂNCIA
70
FILTRO
DE
SAÍDA
PRINCÍPIO DE FUNCIONAMENTO
Em presença da rede eléctrica, a tensão de entrada ‚ é filtrada e rectificada por um andar de
entrada especial (regulador do factor de potência) capaz de absorver melhor a corrente que vem
da rede, tornando o factor de potência quase unitário e de compensar eventuais variações de
tensão; este andar é capaz de alimentar o Inversor mesmo com tensões de rede muito baixas.
Esta característica aumenta com cargas muito baixas ao ponto de, com uma carga à volta de
50% da carga nominal, o aparelho poder funcionar pela rede até‚ cerca de 100V na rede sem
absorver energia das baterias.
Isto permite uma gestão "inteligente" da passagem à bateria que tem a finalidade de minimizar
a utilização dos acumuladores.
A tensão, rectificada pelo primeiro conversor, é utilizada depois por um Inversor de alta
frequência para gerar a tensão de saída sinusoidal "limpa" e com baixíssima distorção; um
rápido circuito de by-pass sincronizado intervém durante os picos de absorção, que superam a
capacidade do Inversor, tais como a ligação de periféricos próprios, a desmagnetização de
monitores a cores de grandes dimensões, etc.
A ausência da tensão de rede ou o seu excessivo abaixamento activam automaticamente uma
fase reguladora de tensão capaz, por meio das baterias, de assegurar a alimentação sem
interrupções no Inversor de saída e por consequência, na carga da saída.
O circuito ‚ de tipo neutro passante, de tal modo que não altera o regime de neutro das
aparelhagens conectadas ao mesmo.
Durante o funcionamento normal, um sensor verifica a diferença de potencial entre os
condutores de neutro e de terra e, caso seja excessiva, activa a protecção de entrada e faz a
UPS funcionar pela bateria sinalizando a anomalia; todavia modificando o ajuste software‚ é
possível receber só a sinalização.
Todas as funções da UPS, são supervisionadas por um microprocessador que também é capaz
de manter sob controlo e de memorizar particulares condições de funcionamento, além de gerir
o interface da UPS com um computador mediante a ligação série RS232.
Deste modo, é possível controlar em tempo real os parâmetros de funcionamento e as eventuais
anomalias.
71
7
8
3
4
6
5
2
1
LÉGENDA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
BOTÃO DE ON/OFF
BOTÃO SILENCIADOR DO BEZOURO E ACTIVAÇÃO DO TESTE À BATERIA
LED VERDE MAINS (presença de rede)
LED AMARELO BATTERY (funcionamento pela bateria)
LED VERMELHO PROTECTION (anomalia de funcionamento)
LED VERMELHO OVERLOAD (pré-aviso de sobrecarga, ou sobrecarga)
LED AMARELO BY-PASS
LED VERDE INVERSOR
FICHA DE ENTRADA/SAÍDA
FUSÍVEL DE ENTRADA
BOTÃO SERVICE (funções especiais)
FICHA DE INTERFACE COM O COMPUTADOR RS232
FICHA PARA COMANDO À DISTÂNCIA e INTERFACE DE NÍVEIS LÓGICOS
PARAFUSOS DE LIGAÇÃO À TERRA ARMÁRIO DE BATERIAS (armário duplo)
CABO DE LIGAÇÃO AO ARMÁRIO DE BATERIAS (armário duplo)
PARAFUSO DE APERTO DO CONECTOR DE BATERIAS (armário de baterias)
CONECTOR PARA LIGAÇÃO DA UPS (armário de baterias)
INSTALAÇÃO
As UPS série HF TOP LINE dividem-se em duas versões diferentes:
uma com armário único, disponível nos modelos 910, 920, 930 e 940 e uma com Armário Duplo,
disponível nos modelos 940/2, 950/2, 960/2, 970/2 e 980/2.
ADVERTÊNCIA
Por motivos de segurança‚ é aconselhável não alterar os cabos fornecidos, além disto, é
necessário garantir que na tomada da rede, na qual se efectua a ligação da UPS têm uma
perfeita ligação ao circuito de terra.
ADVERTÊNCIA
A tomada de alimentação da rede ou o dispositivo de seccionamento, devem ser instalados
nas proximidades do equipamento e devem ser facilmente acessíveis.
72
VERSÃO COM ARMÁRIO ÚNICO
Atrás da UPS estão predispostas as seguintes ligações:
• Ficha de entrada-saída [9]: ligue nesta ficha o conector presente no saco de acessórios que
vem fornecido já provido de fios.
• Ficha para a conexão da interface serial do computador tipo RS232 (9 pólos fêmea) [12]: a ser
utilizada para aproveitar o software de autodiagnóstico UPS LINK.
• Duas tomadas para a conexão do comando à distância e interface do computador com dois
sinais lógicos (9 pólos macho) [13]: a ser utilizado com os dispositivos respectivos (opcionais).
Efectue a instalação do seguinte modo:
1) Posicione a UPS de modo que as grelhas de ventilação não fiquem obstruídas. Os pontos 2)
e 3) são válidos se o conector não for fornecido já provido de fios.
2) Efectue a ligação dos fios do conector de entrada/saída, que vem fornecido como indicado
na fig. 2, utilizando um cabo isolado com
Fig. 1
condutores interiores de secção de, pelo
menos, 2,5 mm2.
12
3) Introduza o conector na tampa de plástico
13
fixando-o com os próprios parafusos,
depois fixe os cabos na tampa através do
bloqueio para cabos (veja fig. 3).
11
4) Extraia a tampa da ficha [9] tirando o
parafuso de fixação.
5) Ligue o conector de Entrada-Saída na ficha
[9] situada atrás da UPS, fixando-o na
Na rede de
armação com os próprios parafusos (veja
distribuiçao
eléctrica
fig. 1).
6) Ligue as cargas na tomada de saída e
verifique se os interruptores dos vários
receptores estão desligados.
10
9
7) Ligue a ficha de alimentação a uma tomada
eléctrica adequada à tensão e à corrente
requerida.
Nos receptores
Fig. 2
CONECTOR DE ENTRADA-SAÍDA
Vista do lado de introdução dos fios
Ligaçao de terra
Fio amarelo-verde
Fio amarelo-verde
Fio castanho
Fio azul escuro
Fio azul escuro
Fio castanho
Cabo de saìda
(à carga)
Cabo de entrata
(à rede eléctrica)
Cavidade n°4 ENTRADA NEUTRO
Cavidade n°5 ENTRADA FASE
Cavidade n°1 SAÍDA FASE
Cavidade n°2 SAÍDA NEUTRO
73
CONECTOR DE ENTRADA-SAIDA
Montagem
Fig. 3
CONECTOR
Sinal de referência
TAMPA DE PLASTICO
BLOQUEIO DO CABO
VERÃSO COM ARMÁRIO DUPLO
Atrás da UPS estão predispostas as seguintes ligações:
ARMÁRIO DA UPS
• Ficha de Entrada-Saída [9]: ligue nesta ficha o conector presente no saco de acessórios que
vem fornecido já provido de fios.
• Ficha para conexão da interface série tipo RS232 do computador (9 pólos fêmea) [12]: a ser
utilizada para aproveitar o software autodiagnóstico UPS LINK.
• Duas tomadas para conexão do comando à distância e interface do computador com dois
sinais lógicos (9 pólos macho) [13]: a ser utilizado com os dispositivos respectivos (opcionais).
• Saída dos cabos de ligação do Armários de Baterias com conector [15].
• Parafusos de ligação à terra do armário de baterias [14].
UPS
17
12
11
13
Fig. 4
ARMARIOS DE BATERIAS
16
15
ANILHA
DE COBRE
BARRA DE COBRE
TRANÇA DE COBRE
ANILHA DE COBRE
ANILHA DE PRESSAO
14
PORCA
ENTRADA
ALIMENTAÇAO
9
10
TOMADA EM
CONFORMIDADE
COM A NORMATIVA
CEE 2P+T COM
SECCIONADOR E
FUSIVEL (32A)
FICHA SOB NORMA
CEE 2P+T
BUCINS
PARA FIXAR OS CABOS APERTE
OS BUCINS GIRANDO-OS PARA A
DIREITA
TOMADA EM
COMFORMIDADE
CEE 2P+T
74
FICHA SOB
NORME
CEE 2P+T
SAIDA PARA
OS RECEPTORES
Armário de Baterias
• Conector para a ligação à UPS com parafuso de bloqueio [17].
• Parafuso de ligação à terra da armação [16].
Efectue a instalação da seguinte maneira:
1) Olhando a UPS pela frente, posicione o Armário de Baterias à esquerda da UPS; garanta
também que as grelhas de ventilação não fiquem obstruídas.
2) Efectue a ligação à terra entre os dois armários através da trança de cobre que vem
fornecida, como mostra a fig. 4.
3) Ligue o Armário de Baterias através do conector de potência [15] e [17] que deve ser fixado
com o próprio parafuso para garantir a conformidade com as normativas de segurança.
4) Efectue a ligação dos fios dos conectores de Entrada-Saída que é fornecido como indicado na
fig. 5, utilizando um cabo isolado com condutores interiores com secção de pelo menos 4 mm2.
5) Introduza o conector na tampa de plástico fixando-o com os parafusos respectivos, depois
introduza os cabos nos furos respectivos fixado-os com os dois bucins (veja fig. 6).
6) Extraia a tampa da ficha [9] retirando o parafuso de fixação.
7) Ligue o conector de Entrada-Saída na ficha [9] situada atrás da UPS, fixando-o na armação
com os parafusos respectivos (veja fig. 4).
8) Ligue as cargas na tomada de saída e garanta que os interruptores dos vários utilizadores
estão desligados.
9) Ligue a ficha de alimentação a uma tomada de corrente adequada à tensão e à corrente
requerida.
Ligação
1) Ligue a UPS no botão [1] (consulte o parágrafo
"Funções e sinalizações"); nesta altura, se o
sensor de neutro não detectar anomalias, a
UPS alimentará a saída directamente pela
rede através do by-pass (sinalização do led
amarelo) [7], para depois comutar para
Inversor após alguns segundos e passar para
o
modo de funcionamento normal
(permanecem acesos o led verde MAINS [3] e
o led verde INVERTER [8]). Caso contrário,
basta desligar a UPS mantendo premido
durante alguns segundos o mesmo botão
usado para ligar, rodar a ficha ou permutar
entre eles os dois condutores de fase e neutro
de entrada no conector e ligá-lo novamente.
CONECTOR DE ENTRADA-SAIDA
Vista pelo lado de introduçâo dos fios
Fig. 5
Cabo de saida
(na carga)
Borne n°1
SAIDA NEUTRO
Borne n°2
ENTRADA FASE
Fio azul escuro
Fio
amarelo-verde
Conexâo
de terra
Fio
Fio castanho
Fio castanho
Borne n°3
SAIDA FASE
Fio azul escuro
Borne n°4
ENTRADA NEUTRO
Cabo de entrada
amarelo-verde
Atenção: Caso
o problema permaneça
(na linha eléctrica)
mesmo depois da rotação da ficha (ou da
inversão dos condutores de entrada), é possível que o cabo de alimentação esteja sem
ligação à terra ou que o neutro se encontre com um potencial anormal em relação à mesma,
portanto, verifique as grandezas de alimentação. Todavia, em caso de absoluta necessidade‚
é possível inibir o sensor de neutro agindo como especificado no parágrafo
"Programação das funções especiais".
2) Ligue as cargas e verifique que, depois da eventual intervenção do by-pass, o aparelho
retorna para o funcionamento normal; nesta altura deverão estar acesos o led verde MAINS
[3] e o led verde INVERTER [8]. No caso em que as cargas ligadas são excessivas, a UPS
permanecerá activo o by-pass e o led vermelho OVERLOAD [6] emitirá um sinal intermitente.
3) Alguns instantes depois da ligação, a UPS efectua automaticamente o teste das baterias,
para verificar o seu correcto funcionamento (veja o parágrafo “Teste das baterias”).
75
ADVERTENCIA
Nunca desligue a ficha de alimentação 230 V enquanto a UPS estiver em funcionamento,
pois, esta operação desliga a terra de protecção tanto da UPS como das cargas ligadas a ela.
ATENÇÃO
(para os modelos 910, 920, 930, 940)
Visto que as correntes de fugas à terra, de todas as cargas se somam no condutor de
protecção (fio terra) da UPS, por motivos de segurança, respeitando a norma EN 50091-1 é
necessário garantir que a soma dessas correntes não ultrapassa o valor de 2,7 mA.
ADVERTÊNCIA!
A UPS possui um circuito de protecção contra um eventual erro de ligação, sinalizado
pelo acendimento fixo do led vermelho PROTECTION e pelo som contínuo do bezouro
interno.
No caso em que esta sinalização se verifique logo depois da ligação da UPS, desligue
imediatamente a tomada de alimentação.
ATENÇÃO
Se depois de ter ligado todas as cargas for notada uma intermitência breve, cada 3
segundos, do led vermelho OVERLOAD, isto significa que a carga ligada à UPS está no
limite máximo permitido.
MONTAGEM DO CONECTOR DE ENTRADA-SAÍDA
Fig. 6
CONECTOR
BUCINS
TAMPA DE PLASTICO
76
FUNÇÕES E SINALIZAÇÕES
Sinalizações luminosas:
Relativamente à figura da pág. 72, os indicadores luminosos possuem as seguintes funções:
3 Led verde MAINS
- aceso: rede regular, inversor sincronizado.
- intermitente: rede fora de tolerância, mas presente e suficiente para o correcto
funcionamento, ou inversor não sincronizado.
- apagado: rede ausente ou muito baixa em relação à carga.
- aceso em modo service: sensor de neutro activado.
- apagado em modo service: sensor de neutro inibido.
8 Led verde INVERTER
- aceso: Inversor a funcionar.
- apagado: inversor desactivado ou avariado.
- aceso em modo service: modo PLL activado (frequência de saída programada por software).
- apagado em modo service: modo PLL inibido.
4 Led amarelo BATTERY
- aceso: funcionamento pela bateria.
- intermitente: reserva baterias, fim da atonomia ou teste baterias negativo.
- apagado: funcionamento pela rede.
- aceso em modo service: Restart automático activado.
- apagado em modo service: Restart automático inibido.
5 Led vermelho PROTECTION
- aceso: bloqueio do funcionamento da UPS.
- intermitente: avaria de um ou mais módulos de potência.
- intermitência alternada breve-longa: ligação incorrecta do condutor de neutro da entrada.
- apagado: funcionamento normal.
- aceso em modo service: funcionamento a 60 Hz.
- apagado em modo service: funcionamento a 50 Hz.
6 Led vermelho OVERLOAD
- aceso: anomalias na tensão de saída.
- intermitente: sobrecarga na saída.
- apagado: funcionamento normal.
- intermitente breve cada 3 seg.: pré-aviso de sobrecarga.
- aceso em modo service: funcionamento no modo espera de carga (LWM).
- apagado em modo service: funcionamento normal.
7 Led amarelo BY-PASS
- aceso: by-pass activo (saída alimentada directamente pela rede).
- apagado: saída alimentada pelo Inversor.
- aceso em modo service: Dip Speed activado (sensibilidade do BY-PASS).
- apagado em modo service: Dip Speed desactivado.
Sinalizações acústicas:
• Som contínuo: UPS em bloqueio.
• Som intermitente lento (um bip cada 12 segundos): funcionamento com bateria.
• Som intermitente rápido: sobrecarga ou avaria.
• Som intermitente alternado breve-longo: reserva de autonomia ou teste das baterias negativo
ou ainda conexão errada do condutor de neutro.
• Bip único: sinalização de ligação da UPS ou reconhecimento de pedido de teste das baterias
ou fim de teste das baterias com resultado positivo ou entrada em modo service ou ainda saída
do modo service.
77
Comandos:
A UPS é controlada mediante dois botões na parte frontal; visíveis na figura da pág. 72.
1 Botão de ON/OFF:
- Premindo-o brevemente liga-se a UPS o que é evidenciado pela iluminação de todos os leds
e um breve sinal acústico (bip).
- Mantendo-o premido durante cerca de dois segundos desliga-se a UPS, o que é sinalizado
pelo som intermitente do bezouro.
2 Botão silenciador do bezouro/teste às baterias:
- Mediante breve pressão neste botão, é possível desactivar o bezouro. Desse modo, a
sinalização acústica em curso é anulada e o bezouro permanece em silêncio até‚ ser
necessário sinalizar um novo acontecimento.
- Mantendo-o premido durante cerca de dois segundos, ser requerido o teste às baterias; para
maiores detalhes consulte o respectivo parágrafo.
Advertências:
• Em condições normais de funcionamento permanecem acesos os leds verdes MAINS [3] e
INVERTER [8].
• Durante o funcionamento pela bateria permanecem acesos o led verde INVERTER [8] e o led
amarelo BATTERY [4].
• O funcionamento pela bateria ‚ sinalizado por um aviso acústico de ritmo lento (um bip cada
12 segundos). A reserva de autonomia, isto é o momento adequado para fechar todas as
aplicações de um computador que esteja a ser alimentado pela UPS‚ é indicado por um sinal
acústico intermitente alternado breve-longo, acompanhado por uma igual intermitência do led
BATTERY [4].
• O fim da autonomia é assinalado por 15 segundos antes da intermitência do sinal
luminoso “BATTERY” acompanhado pelo som contínuo do buzzer.
• A intermitência do led vermelho OVERLOAD [6] indica a presença de carga excessiva na
saída. Neste caso, se houver presença de rede eléctrica, a carga é alimentada por esta última
através do by-pass, em caso contrário a UPS bloqueia-se após 15 segundos de sobrecarga
contínua.
• A intermitência do led vermelho PROTECTION [5] indica a avaria de um ou mais módulos de
potência se a intermitência for rápida; uma anomalia na ligação da UPS (intervenção do
"diferencial" ou ligação do condutor de neutro errada) se a intermitência for do tipo alternada
breve-longa. No caso do neutro estar trocado com a fase, inverta os fios de fase e de neutro
no conector de entrada ou rode a ficha do cabo de alimentação da UPS.
• Em caso de bloqueio da UPS por qualquer anomalia, esta desliga-se automática e totalmente
depois de aproximadamente 15 segundos.
INTERFACE COM SINAIS LÓGICOS E COMANDO À DISTÂNCIA
Atrás da UPS existem duas tomadas com 9 pólos [13], perfeitamente idênticas e
intercambiáveis, que permitem a conexão do comando à distância (opcional) e/ou o envio de
sinais lógicos a computadores equipados com hardware e software adequados. Os sinais
lógicos estão electricamente isolados do resto da UPS e indicam se esta está a trabalhar pela
rede ou pela bateria e se as baterias estão em reserva de autonomia. São tipicamente utilizados
para informar o operador sobre o estado da UPS, de modo que os mesmos possam concluir os
procedimentos em curso antes que se esgote a autonomia da UPS evitando assim a perda de
dados. De um modo geral, com alguns sistemas operativos‚ é necessário dar comandos
apropriados ao computador antes de poder desligá-lo com segurança; o sinal de reserva de
autonomia pode ser utilizado para garantir, de modo automático, estes procedimentos.
78
Função dos pinos dos conectores para interface com sinais lógicos e comando à
distância:
Pino 1: Entrada de tensão do controlo remoto (tensão máxima + 15V, mesmo efeito da
pressão do botão de ON/OFF do painel frontal)
Pino 2: + 15 V (Impedância 100 )Ω
Pino 3: Saída lógica Reserve 0/15 V (Impedância 2,2 KΩ)
1 2 3 4 5
Pino 4: Saída lógica Battery 0/15 V (Impedância 2,2 KΩ)
Pino 5: GND (Comum)
Pino 6: Saída para Bezouro com 7,5 kHz (Colector Aberto)
Pino 7: Saída Reserve (Colector Aberto activo à descida)
6 7 8 9
Pino 8: GND (Comum)
Pino 9: Saída Battery (Colector Aberto activo à descida)
Todos os pinos estão galvanicamente isolados dos circuitos do UPS.
SOFTWARE AUTO-DIAGNÒSTICO UPS LINK - GUIA DE UTILIZAÇÃO
Conexão
A UPS possui um interface série standard RS232, graças à qual é possível ter acesso, através
de um computador, a uma série de dados relativos ao funcionamento e ao histórico da UPS. A
função é utilizável mediante o programa de interface UPS LINK para ambiente WINDOWS (*),
conectando uma porta série do PC na ficha de interface [12] situada no painel traseiro da UPS,
mediante um cabo RS232.
Instalação do software UPS LINK para WINDOWS (*)
Para instalar o software UPS LINK, efectue as seguinte operações:
1. Abra o WINDOWS (*).
2. Introduza a diskette de instalação que é fornecido com a UPS no drive A.
3. Seleccione File / Seleccione do menu principal Program Manager.
4. Na linha de comando digite: A:\SETUP e OK.
5. Aparece a janela de diálogo Select Directories onde se propõe o directório de instalação no
qual serão instalados os ficheiros do programa. Seleccione OK.
6. Aparece uma janela de informação que pede a confirmação do início da instalação.
Seleccione OK para iniciar ou CANCEL para abandonar a instalação.
7. No término da instalação cria-se um grupo denominado Meta System UPS LINK que contém‚
dois ícones:
: Programa de diagnóstico.
- Meta System UPS LINK Uninstaller : Programa para remover a instalação efectuada.
Depois de ter verificado que a UPS está ligada a uma porta serie livre do PC, faça duplo click
com o rato no ícone Meta System UPS LINK.
Para a instalação do software de interface (UPS Management Software), veja o
manual anexo ao CD-ROM
(*) Windows ‚ uma marca registada Microsoft Corporation.
TESTE ÀS BATERIAS
O teste às baterias pode ser efectuado durante o funcionamento pela rede das seguintes
maneiras:
1. Automaticamente, depois de uma adequada programação mediante o software ”UPS
Management Software“ que é fornecido com a UPS.
2. Mantendo pressionado, por cerca de dois segundos, o botão silenciador do bezouro [2].
79
3. Em cada ligação da UPS através do software que é fornecido “UPS LINK”
Quando for reconhecido o pedido, a UPS emite um breve sinal acústico (bip), depois disto, se
houver presença de rede e não existirem condições anómalas tais como sobrecarga, neutro
errado ou outros motivos, o teste é efectuado, caso contrário o comando é ignorado.
No fim do teste, podem ter-se as seguintes indicações nos leds do painel frontal:
5 leds intermitentes = bateria 100% carregada
1 led intermitente = bateria 20% carregada
1 led intermitente + sinalização acústica = bateria com carga inferior a 20%.
O teste‚ é efectuado no modo de funcionamento pela rede (isto é, sem comutação forçada com
bateria), graças a um particular circuito patenteado pela META SYSTEM; portanto, mesmo no
caso de teste com resultado negativo não se verificam interrupções na corrente de saída.
KB36/1 - KIT EXPANSÃO DE AUTONOMIA (opcional)
Com este kit é possível incrementar a autonomia do UPS acrescentando 1 ou mais séries de 3
baterias, no interior do UPS relativamente à versão com cabinet individual.
KB36/2 - KIT EXPANSÃO DE AUTONOMIA (opcional)
Com este kit é possível incrementar a autonomia do UPS acrescentando 1 ou mais séries de 3
baterias, no interior do UPS relativamente à versão com cabinet duplo.
OUT/2 (opcional)
Este acessório permite ligar em paralelo ao armário de Baterias já instalado outros armários de
Baterias suplementares, aumentando assim a autonomia da UPS consideravelmente.
BAT 36 (opcional)
Trata-se de um conjunto adicional de baterias equipado com um cabo para a ligação no qual
podem alojar de 1 a 10 KIT DE EXPANSÃO DE AUTONOMIA. Um ou mais armário extra de
baterias BAT36 podem ser ligados em paralelo ao armário de baterias através de um ou mais
cabos OUT/2.
PW 1000 (opcional)
Este kit permite aumentar a potência da UPS acrescentando 1 ou mais módulos de potência no
interior da UPS, até um máximo de quatro no caso de armário único e de oito no caso de duplo
(É fornecido sem baterias adicionais).
PROGRAMAÇÃO DAS FUNÇÕES ESPECIAIS
Prima o botão SERVICE [11] situado no painel traseiro da UPS (com a UPS desligada); a UPS
emite um sinal acústico e mostra, nos leds do painel frontal, o estado das seguintes opções:
-
led
led
led
led
led
led
MAINS [3] aceso
BATTERY [4] aceso
BYPASS [7] aceso
INVERTER [8] aceso
OVERLOAD [6] aceso
PROTECTION [5] aceso
→ Se
→ Se
→ Se
→ Se
→ Se
→ Se
o sensor de neutro estiver activado
o reset automático estiver activado
o Dip Speed estiver activado
o modo Extended PLL Lock estiver activado
o modo de espera de carga estiver activado
estiver seleccionado o funcionamento a 60 Hz.
Ao premir o botão Silenciador do Bezouro [2] selecciona-se a função desejada (o led respectivo
emite um sinal intermitente).
Ao premir o botão ON/OFF [1] inverte-se o estado da função seleccionada; o led respectivo
anula o sinal intermitente, visualizando o novo estado.
80
Para sair do modo service, prima novamente o botão SERVICE [11] ou aguarde 30 segundos
depois da última pressão no botão.
1 - Sensor de Neutro
O sensor de neutro‚ permite inibir o funcionamento da UPS no caso em que o potencial do
neutro se afastar excessivamente do da terra; no momento da instalação permite saber se a
posição dos cabos de alimentação é o correcto, bloqueando o funcionamento em caso de erro;
para permitir a entrada em funcionamento basta inverter entre eles os cabos de Neutro e Fase
da entrada e ligar a UPS (a anomalia de neutro é sinalizada pela intermitência do led vermelho
PROTECTION acompanhada pelo som do bezouro). Função normalmente activada.
2 - Restart automático
Esta função permite obter novamente a ligação automática da UPS aquando do retorno da rede
depois de cada bloqueio por fim de autonomia. A ligação realiza-se em funcionamento normal
ou na modalidade pré-seleccionada, através do botão SERVICE. Função normalmente activada.
3 - Dip Speed
Esta função foi introduzida para a utilização com cargas que apresentem picos de arranque
breves e repetidos (por exemplo as impressoras laser). Com a sua actuação, a intervenção do
by-pass será retardada em 10 ms, permitindo à UPS superar os picos de arranque sem a
intervenção daquele. Nesse caso, aceita-se que o valor da tensão de saída da UPS se reduza
levemente durante um breve período inicial (todavia, sem comprometer o funcionamento dos
computadores eventualmente conectados). Função normalmente activada.
4 - Extended PLL Lock range
Permite ampliar a gama aceite da frequência da rede de ± 2% para ± 20% (é indicado para o
funcionamento com grupos electrogéneos). Função normalmente não activada.
5 - Modo de Espera de Carga (Load Waiting Mode)
A UPS pode ser configurada para funcionar em "Modo de espera de carga" (LWM). Este tipo
especifico de funcionamento permite obter a activação e a desactivação automática da UPS
com base na ligação da carga nela pendurada. Deste modo, o período de funcionamento da
UPS fica limitado ao tempo estritamente necessário para o trabalho dos utilizadores (inclusive
quando estas forem reguladas por procedimentos automáticos de ligar e desligar). Em
particular, depois de ter premido o botão ON/OFF, a UPS colocar-se-á numa posição de espera,
alimentando a saída directamente pela rede através do by-pass; nesta situação (sinalizada pela
intermitência do led amarelo BY-PASS) efectua também o eventual recarregamento das
baterias. Se, nesta altura, houver pedido de corrente à saída (introdução de uma carga) o
relativo aumento de corrente será detectado pelo microprocessador, que inicia os
procedimentos de ligação, activa o inversor e comuta do by-pass para o funcionamento normal,
uma vez superado o período transitório da carga. O desligar da carga posiciona a UPS em
stand-by, predispondo uma nova ligação (no caso de corte de rede de alimentação durante a
fase de espera da carga, o microprocessador interno desliga automaticamente a UPS para
depois ligá-la novamente com o retorno da rede eléctrica, a fim de proteger as baterias de
descarregamentos desnecessários ). É possível programar o limite de reconhecimento de
ausência de carga, utilizando o software UPS LINK que é fornecido, se houver um computador
com sistema operativo WINDOWS (veja o parágrafo respectivo). Função normalmente não
activada.
6 - Funcionamento a 60 Hz
A UPS pode ser configurada para funcionar com frequência de rede a 60 Hz. Função
normalmente não activada.
81
POSSÍVEIS PROBLEMAS E SOLUÇÕES
PROBLEMAS
SOLUÇÕES
• Ao ligar a UPS, ouve-se um sinal acústico e acende-se o led vermelho PROTECTION com intermitência
alternada breve-longa.
A UPS desliga-se após 15 segundos.
- Está errada a ligação do condutor de neutro: rode a
ficha do cabo de alimentação, ou inverta o sentido
de ligação dos cabos de neutro e fase de entrada,
ou iniba o sensor de neutro.
• A UPS funciona, mas cada 12 segundos emite um
breve sinal acústico e o led amarelo BATTERY está
sempre aceso.
- Verifique a presença de tensão na tomada de rede.
- Verifique a perfeita introdução do cabo de
alimentação da UPS quer na tomada de rede quer
no conector da própria UPS.
- Verifique o estado do fusível que se encontra ao
lado do conector de entrada/saída, por baixo da
tampa de plástico (veja figura 1 ou 4).
• A UPS funciona mas emite um sinal acústico
intermitente, acendendo o led vermelho OVERLOAD
e o led amarelo BY PASS com intermitência.
- Há uma sobrecarga na saída da UPS. Reduza o
número de equipamentos conectados de modo que
a carga não supere a potência máxima, que pode
ser fornecida pela UPS. Como alternativa, se não
estiver já em configuração máxima, é possível
requerer, ao Centro de Assistência mais próximo,
um aumento da potência da UPS acrescentando, no
seu interior, um ou mais módulos com as baterias
respectivas.
• A UPS emite um sinal acústico constante, o led
amarelo BATTERY pisca durante cerca de 15
segundos, depois a UPS desliga-se.
- A UPS descarregou completamente as baterias, só
pode arrancar novamente se houver rede na
entrada. Verifique os interruptores magnetotérmicos ou diferenciais a montante da UPS e ou
fusível de entrada.
• A UPS funciona mas pisca o led verde MAINS.
- A rede está
fora dos limites permitidos
relativamente à tensão e/ou à frequência, mas
mesmo assim‚ é utilizável pela UPS. Não está ,
porém, disponível a função de by-pass.
• A UPS emite um sinal acústico intermitente e pisca
rapidamente o led vermelho PROTECTION.
- Entrou em acção a protecção térmica. Desligue a
UPS e aguarde alguns minutos de modo que a
temperatura interior da UPS se normalize. Verifique
o correcto funcionamento da ventoinha e verifique
se não há obstáculos no fluxo de ar respectivo (por
ex. UPS muito próxima a uma parede).
- Aconteceu uma avaria nalgum circuito interno. Entre
em contacto com o Centro de Assistência mais
próximo.
Se durante uma situação de avaria os leds OVERLOAD e/ou BY-PASS não se acenderem,
a UPS é capaz de funcionar regularmente, mesmo com a potência reduzida.
82
CARACTERISTICAS TÉCNICAS
Especificações
de fabricação
Pesos (Kg)
Dimensões (L x A x P)
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
910
920
930
940
940/2
950/2
960/2
970/2
980/2
23,5
34
43
53
24+50
26,5-57,5
29+65
31,5+72,5
34+80
270 x 480 x 560 mm
270 x 480 x 560 mm x 2 armàrios
Tecnologia
PWM de alta frequência quer para o bloco de entrada quer para o de saída.
Lógica de controlo por microprocessador.
Expansibilidade
Possibilidade de passar para as configurações
de potência superior através do acréscimo de
um ou mais módulos no interior do próprio
armário até‚ um máximo de 4 (dirija-se aos
Centros de Assistência).
Possibilidade de aumentar a autonomia
mediante o acréscimo das baterias
suplementares contidas na aparelhagem até
ao máximo de 4 séries de 3 baterias de 7 Ah,
12 V.
Interface computador
A níveis lógicos, para interface com Kits opcionais. Saída ficha embutida 9 pólos macho isolado
SELV. Serie RS232 standard para interface com computador pessoal mediante software autodiagnóstico fornecido. Saída por conector embutido de 9 pólos fêmea isolado SELV.
Comando à distância
Saída em conector embutido com 9 pólos macho isolado SELV, por ligação com comando à distância
opcional. Possibilidade de ligar e desligar por programação e visualizações das principais sinalizações da
UPS.
Protecções
Electrónicas contra sobrecargas, curto-circuito e descarga excessiva das baterias. Bloqueio do
funcionamento por fim de autonomia. Limitador de picos de arranque na ligação. Sensor diferencial de
saída electrónica. Sensor de ligação correcta do neutro. Back-feed protection (isolamento eléctrico de
segurança da ficha de entrada durante o funcionamento pela bateria).
By-pass sincronizado
Quer manual quer automático. Intervenção por causa de sobrecarga ou anomalia de
funcionamento.
Possibilidade de passar para configurações de potência
superior através do acréscimo de um ou mais módulos no
interior do próprio armário até‚ um máximo de 8 (dirija-se
aos Centros de Assistência).
Possibilidade de aumentar a autonomia mediante o
acréscimo das baterias suplementares contidas na
aparelhagem até ao máximo de 10 séries de 3 baterias de
7 Ah, 12 V.
Especificações ambientais
Altitude máx. de armazenagem
10.000 metros
Gama temperatura de armazenagem
de -20°C à +50°C
Gama temperatura de funcionamento
de 0°C à +40°C
Gama humidade relativa de
funcionamento
de 20% a 80% não condensadora
IP21
Grau de protecção (IEC529)
Ruído acústico a 1 metro
42 dBA
83
Especificações
de fabrico
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
910
920
930
940
940/2
950/2
960/2
970/2
980/2
Características eléctricas de entrada
Tensão nominal de entrada
230 V
Gama da tensão de entrada
de 184 V a 264 V com carga nominal - de 110 V a 264 V com 50% da carga nominal.
Frequência nominal de entrada
50Hz / 60Hz ±2% selecionável pelo utilizador
Corrente nominal de entrada
3,7A rms
7,1A rms
Corrente máxima de entrada
4,6A rms
8,9A rms
<10%
Distorção da corrente de entrada
Factor de potência de entrada
>0,99 a 80% da carga nominal
100% da corrente nominal
Corrente de arranque
Número das fases de entrada
Monofásica
Fusível de rede
20A FF
40A FF
Forma de onda de saída
Em funcionamento com rede
Sinusoidal
Em funcionamento com bateria
Sinusoidal
Tipo de funcionamento
UPS tipo no-break, on-line, com neutro passante de dupla conversão.
Características eléctricas de saída em funcionamento pela rede
Tensão nominal de saída
230 V ±1%
Frequência nominal de saída
Corrente de saída com carga
linear com factor de potência 0.7
50Hz / 60Hz sincronizada
4,3A rms
8,6A rms
Factor de pico na corrente de saída
3,5
Potência nominal de saída
Potência activa de saída com
carga linear ou não linear P.F. 0,7
Potência de funcionamento com cargas comutadas
700 W
1400 W
2100 W
Distorção harmónica total
da tensão de saída com carga linear
2800 W
3500 W
4200 W
4900 W
<0.5%
da tensão de saída com
carga não linear P.F. 0,7
Capacidade de sobrecarga
2800 W
< 1%
300% por 1 segundo sem intervenção do do by-pass2
200% por 5 segundos sem intervenção do do by-pass
150% por 30 segundos sem intervenção do do by-pass
84
5600 W
Especificações de fabrico
Gama do factor de potência
da carga aplicada
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
HF TOP LINE
910
920
930
940
940/2
950/2
960/2
970/2
980/2
de 0,7 a 1
Número das fases de saída
Monofásica
Rendimento de conversao ACAC com carga linear P.F. 1 e
baterias carregadas
com 50% da carga
com 75% da carga
com 100% da carga
80%
84%
90%
Características eléctricas de saída em funcionamento pela bateria
Tensão nominal de saída
230V ±1%
Frequência de saída
Potência nominal de saída
50Hz / 60Hz ±1%
1000 VA
Potência activa de saída com
carga linear ou não linear P.F. 0,7
700 W
Potência de funcionamento com
cargas comutadas
1400 VA
2000 VA 3000 VA 4000 VA 4000 VA 5000 VA 6000 VA 7000 VA 8000 VA
1400 W
2100 W
2800 W
2800 W
3500 W
4200 W
4900 W
5600 W
2800 VA 4200 VA 5600 VA 5600 VA 7000 VA 8400 VA 9800 VA 11200 VA
da tensão de saída
< 1%
Capacidade de sobrecarga
160% por 15 segundos
Gama permitida do factor de
potência da carga aplicada
de 0,7 a 1
Rendimento de conversão DCAC com carga linear P.F. 1
com 50% da carga
com 75% da carga
com 100% da carga
82%
84%
83%
85
Funcionamento pela bateria
UPS standard
HF TOP LINE
910
HF TOP LINE
920
HF TOP LINE
930
HF TOP LINE
940
Carga aplicada em percentagem
50%
80%
100%
50%
80%
100%
50%
80%
100%
50%
80%
100%
Autonomia prevista em minutos com baterias carregadas
Tempo de recarga até 90%
da carga total
22
10
7
22
10
7
22
10
7
22
10
7
Dados técnicos e quantidade das
baterias
Aviso de reserva
Tensão mínima de funcionamento
com baterias durante a descarga
Tempo médio de vida das
baterias
5 - 6 horas segundo o nível de descarga alcançado
(na configuração standard)
3 baterias de chumbo-ácido seladas
sem manutenção, 12 V 7Ah ligadas em série para cada módulo.
de 32,2V a 36V, programável pelo utilizador.
de 27 V a 31,5 V com selecção automática em função da carga aplicada, ou programável
pelo utilizador.
3 - 6 anos segundo a utilização e a temperatura de funcionamento das baterias.
Atenção !
As baterias contidas na UPS, estão sujeitas a uma diminuição de capacidade em função do
tempo de vida (característica própria das baterias de chumbo declarada pelo fabricante no
manual técnico). Por exemplo: a diminuição de capacidade de uma bateria com 4 anos de vida
pode chegar até 40% com a consequente redução proporcional do tempo de autonomia da
UPS em funcionamento pela bateria.
Características do by-pass
Tipo de by-pass
Electromecânico
Normas
Segurança:
projectada para satisfazer a norma
EN 50091-1
Compatibilidade electromagnética:
Imunidade
Emissoes
Cumpre a norma EN 50091-2
86
Funcionamento pela bateria
UPS standard
940/2
980/2
950/2
960/2
970/2
Carga aplicada em percentagem
50% 80% 100% 50% 80% 100% 50% 80% 100% 50% 80% 100% 50% 80% 100%
Autonomia prevista em minutos com baterias carregadas
Tempo de recarga até 90% da
carga total
Dados técnicos e quantidade
das baterias
Aviso de reserva
Tensão mínima de funcionamento
com baterias durante a descarga
Tempo médio de vida das
baterias
22
10
7
22
10
7
22
10
7
22
10
7
22
10
7
5 - 6 horas segundo o nível de descarga alcançado
(na configuraçao standard)
3 baterias de chumbo- ácido seladas
sem manutenção 12 V/ 7Ah ligadas em série para cada módulo.
de 32,2 V a 36 V, programável pelo utilizador.
de 27 V a 31,5 V com selecção automática em função da carga aplicada, ou programável pelo
utilizador.
3 - 6 anos segundo a utilização e a temperatura de funcionamento das baterias.
Atenção!
As baterias contidas na UPS, estão sujeitas a uma diminuição de capacidade em função do tempo
de vida (característica própria das baterias de chumbo declarada pelo fabricante no manual
técnico). Por exemplo: a diminuição de capacidade de uma bateria com 4 anos de vida pode
chegar até 40% com a consequente redução proporcional do tempo de autonomia da UPS em
funcionamento pela bateria.
Características do by-pass
Tipo de by-pass
Electromecânico
Normas
Segurança:
projectada para satisfazer a norma
EN 50091-1
Compatibilidade electromagnética:
Imunidade
Emissoes
87
NOTE
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________
88

HF TOP LINE

Transcription

Documents pareils

Cycle secondaire Année scolaire 2015

Die Luft der Freiheit weht ». C`est la devise d`une grande

la 2cv n`est pas (tout à fait) morte

Selected films 2004 on DV cassette

Nature et paysages : un enjeu autrichien

rugby à sept - Défis Internet du 92

Y:\ENGANCHE\DESPIECE\SUZUKI\GRAND VITARA\EE1240

Philippe Robert 1881 - 1930

Travel info - Pro Center C. Kirschner

La carte de la fantaisie
