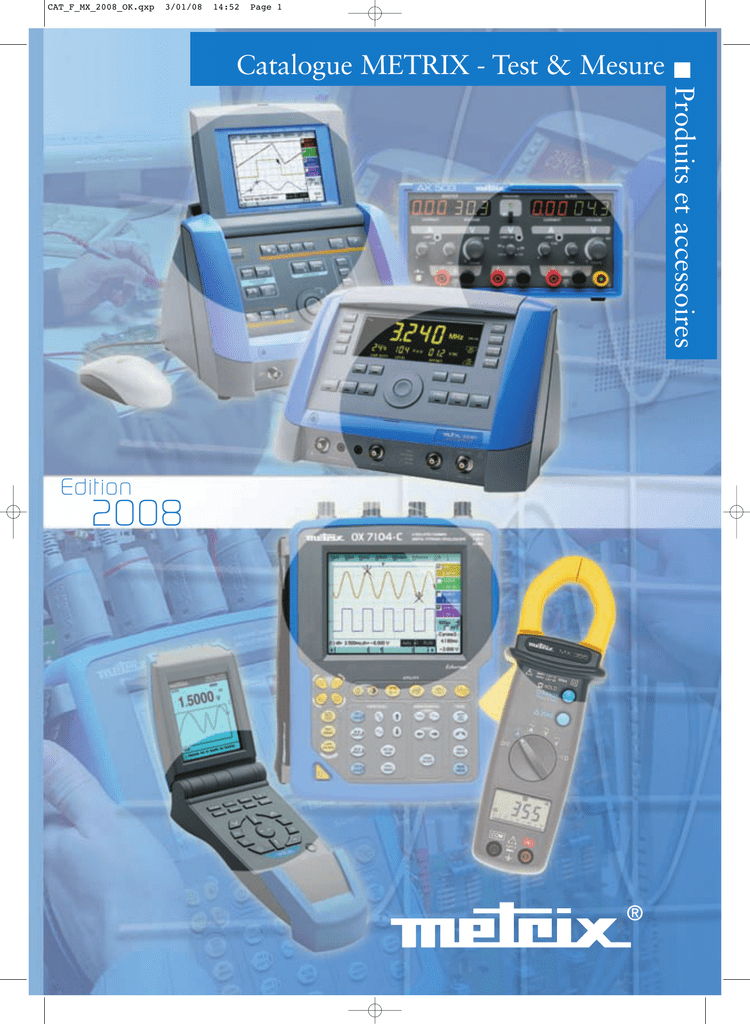

Catalogue METRIX - Test & Mesure
Produits et accessoires
Edition
2008
3/01/08
14:52
Page 2
Nous progressons ensemble
Depuis 1936, nous mettons nos compétences et notre
professionnalisme au service de vos mesures. C’est ainsi que nous
sommes devenus un leader en multimétrie, un constructeur majeur
d’oscilloscopes, un acteur prépondérant de la M e s u r e
E l e c t r o n i q u e et E l e c t r i q u e en général.
Pour votre plus grande satisfaction, nous sommes constamment à
la recherche de nouvelles solutions car nous savons que votre
réussite nous fait progresser.
Aussi, nous mettons en oeuvre tous les moyens pour vous
accompagner, vous suivre, parfois vous précéder. C’est précisément
cette démarche d’écoute de vos besoins traditionnels, mais
également futurs, qui a débouché sur la création des MTX Compact,
instruments de laboratoire à la pointe de la technologie. Cette
même démarche a permis le développement des M T X M o b i l e et
des SCOPIX, innovations majeures de l’instrumentation de terrain.
Nous espérons ainsi vous apporter à la fois les produits,
les performances, les services et les conseils que vous attendez :
• U n e f a b r i c a t i o n e t u n e c o n c e p t i o n r i g o u r e u s e s (certification
2
ISO 9001) dans le respect des normes CE et CEI en vigueur.
• Un conseil avec un service client destiné à vous renseigner,
que la question soit d’ordre commercial, technique ou logistique.
• Des délais tenus avec de nombreux produits stockés.
• U n e g a r a n t i e de 2, voire 3 ans, sur de nombreux produits.
• U n s e r v i c e a p r è s - v e n t e a s s u r é par les 17 centres techniques en
France de MANUMESURE (pièces de rechanges, réparations,
calibrages, certifications).
• Des laboratoires de métrologie accrédités COFRAC.
• L a p é r e n n i t é d ’ u n g r o u p e, leader européen en instruments de
mesure. Depuis 1997 Metrix est une marque de Chauvin Arnoux,
groupe dont les compétences embrassent également les
domaines de l'équipement électrique avec ENERDIS et thermique
avec PYRO-CONTRÔLE.
• L’ a p p u i d e n o m b r e u x d i s t r i b u t e u r s à travers tout le territoire
français et européen.
Dans ce catalogue 2007, vous trouverez assurément des
instruments dont les fonctions vous deviendront vite indispensables
et constitueront pour vous de nouveaux atouts.
Pour avoir la primeur de nos nouveautés, consulter notre catalogue
en ligne, télécharger nos documentations, vous abonner
gratuitement à notre lettre d'informations et connaître les offres des
autres pôles d'activité du groupe, n'hésitez pas à vous rendre
régulièrement sur :
www.metrix.fr
ou sur
www.chauvin-arnoux.com
3/01/08
14:52
Page 3
SOMMAIRE
INSTRUMENTATION
DE LABORATOIRE
Oscilloscopes analyseurs numériques
OX 6000
enregistreursMTX Compact
enregistreurs SCOPEin@BOX
Oscilloscopes mixtes
Oscilloscopes différentiels
& analogiques
Sondes différentielles
Accessoires pour oscilloscopes
Analyseurs de spectre
Générateurs BF & BF arbitraire
Multimètres de table TRMS
Alimentations stabilisées
Pont RLC
Calibrateur multifonction
Matériels didactiques
..................................................
4
.............................................................................
6
...............................
8
........................
...........................................
.............................................................
...........................................
...................
.........................................
.....................
.............................
...................................
.......................................................................
...................................
...........................................
INSTRUMENTATION DE TERRAIN
Oscilloscopes portables autonomes
SCOPIX
Multimètres de terrain MTX Mobile
Multimètres pour environnements
difficiles
Multimètres numériques
Multimètres analogiques
Pinces multimètres
Wattmètres
Contrôleur d’installation multifonction
Contrôleurs de sécurité électrique
........
...........................................................................
...........
...........................................................................
.....................................
....................................
.................................................
...................................................................
....
.............
ACCESSOIRES
Logiciels
Pinces
Accessoires de test
Capteurs thermocouple K
Accessoires de transport
et de protection
Guide de sélection Multimètres
de terrain
Guide de sélection Oscilloscopes
13
14
15
16
17
18
19
19
20
21
22
24
26
28
30
31
32
34
35
36
................................
37
37
38
40
41
........................................................
46
........................................................
.........................................................................
...............................................................................
...............................................
NOUVEAU
10
12
..............
42
44
.......................................................
47
........................................................................
INDEX par nom
NOUVEAU
Les brochures produits détaillées sont librement téléchargeables sur : www.metrix.fr
3
3/01/08
14:53
Page 4
Instrumentation de laboratoire
Metrix® est le spécialiste européen pour les appareils de test et mesure destinés aux
laboratoires et à l'enseignement de l'électronique : multimètres numériques de laboratoire,
oscilloscopes numériques, oscilloscopes portables, alimentations de labo, etc.).
De la conception, à la réalisation, ou encore pour la maintenance,
Metrix vous propose une gamme complète quel que soit votre besoin.
Avec la famille MTX Compact®, Metrix® permet à chaque professionnel
d’accéder à des instruments hautement performants, fiables et ergonomiques.
L’architecture
4
Au design moderne, les appareils
de la famille MTX s’intègrent parfaitement dans votre cadre de travail
grâce à leurs architectures et à leurs
dimensions qui vous font gagner de
la place.
Posés directement sur la paillasse, leur
hauteur est calculée pour pouvoir les
glisser sur ou sous les demi-étagères.
Leur faible profondeur et leur largeur
standard vous permettent aussi de les
poser sur un autre instrument.
Leur déplacement et leur transport est
aisé grâce à leur poignée intégrée et à
leur légèreté.
MTX 3354
3/01/08
14:53
Page 5
L’Interface
Homme-Machine
Afin d’optimiser leur utilisation, leur interface HommeMachine privilégie convivialité et lisibilité, même dans
des conditions d’éclairage difficiles ou à distance,
grâce notamment à un afficheur négatif de grande
dimensions, à un rétro-éclairage à matrice de leds
ajustable, ainsi qu’à une hauteur exceptionnelle de
20 mm de l’afficheur principal (MTX 3240 et MTX 3250).
Monochrome ou couleur, l’écran LCD réglable
et orientable des MTX 3252 et MTX 3352, vous
garantira lui aussi une bonne lisibilité en toutes
circonstances.
Les zones fonctionnelles de l’ensemble
des MTX Compact® sont vastes, au
moins deux fois supérieures à en
surface à celles des instruments tradiMTX 3252 (fermé)
tionnels, cohérentes et hiérarchisées. Des
connexions mesures situées en façade
sont facilement accessibles à l’utilisateur.
Pour les oscilloscopes, en plus des accès directs
aux fonctions essentielles par clavier et aux réglages par encodeur, le pilotage via la souris,
sous environnement « Windows-like », est totalement innovant dans cette catégorie d’appareil.
Experts en communication, les oscilloscopes MTX Compact® permettent les liaisons via un réseau
Ethernet ou un serveur HTML.
5
Une technologie de leader,
l’innovation sans limites
Outre leurs qualités physiques, les MTX ont une tête bien faite via leur micro-processeurs
16 ou 32 bits de dernière génération, aux logiciels téléchargeables et à la calibration
100 % numérique. Du point de vue de la sécurité, une protection électronique réarmable
a permis la suppression du fusible secteur sur certains modèles.
De même, une connexion réduite à 3 bornes limite les
erreurs et manipulations notamment pour
le MTX 3250.
Les innovations technologiques associent ici
des fonctions indispensables à l’utilisateur,
mais inédites sur un même appareil.
Tous les modèles de la gamme MTX Compact®
peuvent disposer d’interfaces de communication performantes et du langage standard
SCPI.
Même le clavier de sélection est à la
pointe de la technologie grâce à ses contacts
à micro-switches qui assurent une durabilité
exceptionnelle de plus de 100 000 manœuvres. Les touches bénéficient, quant à elles,
d’une gravure laser inaltérable.
MTX 3250
3/01/08
14:53
Page 6
Oscilloscopes analyseurs
numériques
Simples à manipuler, peu encombrants et légers, les OX 6000 combinent
les fonctionnalités d’un oscilloscope numérique, d’un multimètre-enregistreur(*)
et d’un analyseur FFT.
6
● Oscilloscopes de laboratoire 60 à 200 MHz
● Vitesse d’échantillonnage : monocoup 1 Gé/s et 50 Gé/s
en ETS
● 2 voies de mesure 300 V Cat. II et jusqu’à 4 courbes
à l’écran
● Analyse FFT « temps réel » standard et fonctions de calcul
sur les voies
● 2 multimètres numériques, TRMS, 8 000 points, 200 kHz,
indépendants
● Ecran LCD couleur ou monochrome à dalle tactile
● 28 touches de commande directe et menus « Windows-like »
à l'écran
● Connecteur de communication multi-interfaces :
RS232, USB et Ethernet avec serveur WEB (suivant accessoires)
L’ergonomie
idéale pour ranger
les sondes, les câbles…
(*) Excepté pour le modèle OX 6202.
Pour plus d’information…
Documentation commerciale 906210144
3/01/08
14:53
Page 7
Oscilloscopes analyseurs
numériques
NOUV
EAU
OX 6062E-M/OX 6062E-C
Caractéristiques
INTERFACE HOMME-MACHINE
Affichage
Affichage des courbes à l’écran
Commandes
OX 6152E-C
OX 6202E-C*
LCD couleur ou N&B* 5‘’ 7 (115 x 86 mm) - 320 x 240 – Rétro-éclairage CCFL (mise en veille réglable)
4 courbes + 4 références
28 commandes en accès direct & raccourcis – 1 touche M/A et mise en veille
Ecran tactile - Menus « Windows-like » et commandes graphiques
5 langues complètes, menus & aide en ligne (français, anglais, allemand, espagnol, italien)
VERTICAL
60 MHz
150 MHz
200 MHz
Limiteur de bande passante 15 MHz, 1,5 MHz ou 5 kHz
2 voies - 300 V/Cat. II
15 calibres de 2,5 mV-100 V/div (± 2 %)
Système « One Click Winzoom » (convertisseur 10 bits et zoom graphique direct à l’écran) - x 16 max
1 / 10 / 100 / 1 000 ou mise à l’échelle quelconque - définition de l’unité de mesure
Bande passante
Nombre de voies
Sensibilité verticale
Zoom vertical
Facteur de sondes
HORIZONTAL
Vitesse de balayage
Zoom horizontal
DECLENCHEMENT
35 calibres de 1 ns/div à 200 s/div. - Mode Roll de 100 ms à 200 s/div
Système « One Click Winzoom » (zoom graphique direct à l’écran) - x 5 maximum
Automatique, Déclenché, Monocoup, Auto Level 50 % / CH1, CH2, EXT, LINE Front, Largeur d’Impulsion (20 ns-20 s),
TV trame ou TV ligne (525 = NTSC ou 625 = PAL/SECAM) Réglage continu de la position du Trigger
Mode
MEMOIRE NUMERIQUE
50 Gé/s en ETS - 1 Gé/s en monocoup (sur chaque voie)
Capacité mémoire : 2 500 points par voies (200 courbes en mémoire)
Mode GLITCH durée 2 ns / Enveloppe, Moyennage (facteurs 2 à 64) / Mode XY
Echantillonnage maximum
AUTRES FONCTIONS
Complet en moins de 5 s, avec reconnaissance des voies – Fréquence > 30 Hz
FFT (échelles Lin ou Log) - Fonctions + , - , x , / avec gestion des coefficients & unités
Mesures : 2 ou 3 curseurs & 19 mesures automatiques – Résolution 10 bits, affichage 4 digits
AUTOSET
MULTIMETRE
(sauf OX6202E-C)*
Tension AC, DC, AC + DC
Résistance
Autres mesures
Caractéristiques générales
Impression d’écran réseau (standard)
RS232 (standard), ou Centronics
(accessoire en option)
Communication PC
Alimentation secteur
Caractéristiques mécaniques
Garantie / Origine
Accessoires fournis
2 voies - 8000 pts + bargraphe min/max - TRMS - Enregistrement graphique horodaté (5 min à 31 j)
400,0 mV à 300,0 VRMS ou 400,0 VDC - précision VDC 0,5 %L + 5D – bande passante 200 kHz
80,00 Ω à 32,00 MΩ - précision 0,5 %L + 5D - Test de continuité rapide 10 ms
Capacités 5,000 nF à 5,000 mF / Fréquence 200,0 MHz / Température (Pt100) / Test diode 3,3 V
11 drivers N&B ou couleur : IBM Proprinter, Epson ESC/P, Canon HP PCL, Seiko DPU411, Postscript
Fichiers image : «.BMP» env. 10 ko, «.GIF» env. 5 ko (stockage mémoire, transfert RS232 ou Ethernet)
Ethernet local 10 Mo, RS 232 (maxi 115 kbs) ou USB (option) - Ethernet distant 10 Mo et serveur web
Logiciel d’application pour PC « Sx-Metro » (option)
Mise en veille réglable
Multi-tension 98-264 V / 47-63 Hz / < 15 W - Câble amovible
230 (h) x 185 (l) x 180 (p) mm - 1,2 kg
3 ans / France
2 sondes commutables 1/1-1/10 , 1 cordon RS232, 1 cordon Ethernet croisé, un câble d’alimentation et 1 notice de fonctionnement
Pour Commander :
Accessoires :
OX6062E-M : oscilloscope numérique, 2 x 60 MHz, N&B
OX6062E-C : oscilloscope numérique, 2 x 60 MHz, couleur
HX0003 : sonde de sécurité 1/10, 150 MHz, 400 V
HX0004 : sonde de sécurité 1/10, 250 MHz, 1000 V
HX0210 : sonde standard oscilloscope 1:1/1:10, 100 MHz, 300 V, CAT II
HX0220 : sonde standard oscilloscope 1:1/1:10, 200 MHz, 300 V, CAT II
Pour plus d’informations…
Documentation technique 906200064
7
3/01/08
14:58
Page 8
Oscilloscopes numériques
analyseurs enregistreurs
MTX 3252, MTX 3352 & MTX 3354, les oscilloscopes Ethernet, 2 ou 4 voies,
60, 100 ou 150 MHz
)
MTX 3354 SPO
8
Nouveau mode d’acquisition rapide
et d’affichage intelligent pour capter
toutes les variations du signal !
4 appareils en 1,
pour une efficacité record
● Oscilloscope
● Analyse FFT temps réel et multivoie du signal
● Analyseur d’harmoniques multivoie 31 rangs
● Enregistreur
MTX 3352 SPO
Ergonomique
● Large écran LCD orientable, monochrome ou couleur
● Commandes directes à l’écran par la souris
● Réglages courants et raccourcis en face-avant
(21 boutons + encodeur)
Experts en communication
Performant
● Vitesse d’échantillonnage 20 et 100 Géch/s (ETS)
● Profondeur mémoire de 50 k par voie en mode oscilloscope
● Convertisseur 9 bits
● 2 et 4 voies de mesure et jusqu’à 8 courbes simultanées
à l’écran
● Bande passante 60, 100 et 150 MHz
● Fonctions de déclenchement avancées
● Editeur mathématique de fonctions complexes
● Pilotage par la souris ou utilisation du clavier
● Equipé en standard d’une liaison RS232 et de l’interface
Centronics, indispensables à la communication PC
et à l'impression d'écran
● résout la gestion à distance grâce à sa liaison Ethernet
et au serveur HTML
● Ergonomie « Windows like » avec menus, raccourcis
et éléments graphiques
Pour en savoir plus…
3/01/08
14:59
Page 9
Caractéristiques
MTX 3354 SPO
MTX 3352 SPO
MTX 3252 SPO
Sélection rapide
Bande passante
Nombre et type des voies
Sécurité selon IEC 61010
Echantillonnage par voie
150 MHz
4 voies classe 1
Cat. II / 300 V
100 MHz
60 MHz
2 voies classe 1
Cat. II / 300 V
200 Mé/s en monocoup (2 voies),
100 Mé/s en monocoup (4 voies),
100 Gé/s en répétitif
200 Mé/s en monocoup (1 voie)
100 Mé/s en monocoup (2 voies)
100 Gé/s en répétitif
De 10 ns à 33 min 20 s
9 bits
8 x 10 divisions Vecteurs, Interpolation, Persistance (enveloppe), Moyennage
Mise à l’échelle + choix de l’unité (clavier virtuel « Windows »)
Durée d’enregistrement
Résolution verticale
Mode d’affichage
Facteur de sonde
Oscilloscope numérique
Sensibilité d’entrée
Base de temps
Mémoire
Courbes de référence à l’écran
Mesures automatiques
Déclenchement
Fonctions de calcul
sur les voies
SPO (Smart Persistence
Oscilloscope)
Durée de la persistance
Représentation
Vitesse d’acquisition
Nbre d’échantillons acquis
Analyseurs d’harmoniques
Etendue d’analyse
Exploitation
Enregistreur numérique
Cadence d’acquisition
Mode d’acquisition
2,5 mV à 100 V/div
+ expansion verticale « Winzoom »
x 10 (sensibilité maximum
250 µV/div)
1 ns à 200 s/div mode Roll de 200 ms à 200 s/div
Profondeur 50 000 points
Profondeur 50 000 points
4 références
4 références
+ 8 courbes de 50 k (maximum)
+ 4 courbes de 50 k (maximum)
4 courbes + 4 références
2 ou 19 mesures parmi 19 + Phase automatique sur tout type de courbes – Marqueurs et limites
Front, Largeur d’impulsion ou Retard, Comptage, compteur de ligne TV, Hold-off
FFT (calcul sur 2048 points), +, - , x , / , -Editeur de fonctions « sur mesure »
100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s et infini
monochrome ou couleur
50 kwaveforms/s/voie
19 Mé/s/voie
31 rangs,
31 rangs,
sur 1 à 4 voies simultanément,
sur 1 ou 2 voies simultanément
fondamental de 40 Hz à 5 kHz
fondamental de 40 Hz à 5 kHz
Affichage permanent : valeur RMS totale & THD – Rang sélectionné : %F, phase, fréq., Vrms
De 40 µs à 54 s d’intervalle d'échantillonnage
De 2 s à 31 j
Conditions par seuils ou fenêtre sur 2 voies
– Acquisition « normale » de 50 k
ou de 250 « défauts »
Analyse des enregistrements
Commande opérateur
Commandes face avant
Communication
(selon modèle)
Dimensions / Masse
Conditions par seuils
ou fenêtre sur 4 voies
– Acquisition « normale »
de 50 k ou de 250 « défauts »
Enregistrements horodatés, conversion et unités des grandeurs physiques,
mesures par curseurs et recherche d’événements,
format de fichier exploitable sur tableur standard
« Windows like » & aide en ligne – 100 % des commandes via la souris
21 commandes + codeur – accès direct et raccourcis – 1 touche d’aide multilingue « ? »
RS232 et Centronics, USB,
RS232 & Centronics, Ethernet, serveur HTML
Ethernet, serveur HTML
210 x 177 x 200 mm – 2,5 kg
Références pour commander
Accessoires fournis avec ces références
MTX3252BE-C : MTX 3252 2 x 60 MHz couleur Ethernet
MTX3352BE-C : MTX 3352 2 x100 MHz couleur Ethernet
MTX3354E-C : MTX 3354, 4 x 150 MHz couleur Ethernet
MTX3354E-CK : MTX 3354, 4 x 150 MHz couleur Ethernet
+ logiciel SX-METRO
MTX3252BED : MTX3352BE-C + Sonde différentielle MTX1032-B
MTX3352BED : MTX3352BE-C + Sonde différentielle MTX1032-C
HX0003 : Sonde 1/10, 150 MHz 400 V
HX0004 : Sonde 1/10, 250 MHz 1000 V
HX0005 : Sonde 1/10, 450 MHz 1000 V
HX0006 : Sonde 1/100, 300 MHz 1000 V
HX0024 : Pack Terrain MTX COMPACT
HX0028 : Option Analyse des harmoniques
HX0029 : Option Enregistreur
9
3/01/08
14:59
Page 10
Oscilloscopes numériques
analyseurs enregistreurs
Nouveaux !! SCOPEin@BOX,
les oscilloscopes sans afficheur
NOUVEAU
Aussi performants que les oscilloscopes traditionnels, les SCOPEin@BOX ont l’avantage
d’une ergonomie aussi compacte que leurs prix ! Connectés à un PC, ils sont faciles à
mettre en œuvre et à utiliser.
MTX 1052, 2 voies
10
MTX 1054, 4 voies
● Bande passante 150 MHz,
● … et l’environnement du PC :
● Oscilloscope avec FFT, Analyseur d’Harmoniques et Enregistreur,
– Grand écran (résolution minimum 1024 x 768),
● Echantillonnage 200 Mé/s monocoup et 100 Gé/s en ETS,
– Multi-fenêtrage (traces + FFT + XY + Mesures,…),
● Détection de transitoires 10ns,
– Capacité de stockage illimitée,
● Convertisseur A/D 10 bits (9 exploités),
– Environnement Windows (impression, fichiers standards,…)
● Sensibilités verticales 250 µV-100 V/div (CATII 300 V),
● Modes de déclenchement avancés et acquisition SPO
(Smart Persistence Oscilloscope),
3/01/08
14:59
Page 11
MTX 1052
Caractéristiques
Sélection rapide
Bande passante
Nombre de voies
Mode d’affichage
Facteurs de sondes
Sensibilité verticale
Vitesse de balayage
Capacité mémoire
Nombre de courbes à l’écran
Déclenchement
MTX 1054
150 MHz (Limiteur de Bande-Passante : 15 MHz, 1,5 MHz ou 5 kHz)
2 voies, classe 1, masses communes
4 voies, classe 1, masses communes
Répétitif = 100 Gé/s – Monocoup = 200 Mé/s (2 voies), 100 Mé/s (4 voies)
9 bits
8 x 10 div.- Multi-fenêtres (tableau de contrôle, trace, zoom, FFT…)
Mise à l’échelle du signal physique complet + choix de l’unité (clavier virtuel « windows »)
2,5 mV – 100V/div
35 calibres de 1 ns à 200 s/div
Profondeur = 50000 points – capacité de stockage dépendante de la configuration du PC utilisé
4 courbes + 4 Références
2 ou 19 mesures parmi 19 + Phase automatique – Sur tout type de courbe - Marqueurs et Limites
Front, Largeur d’Impulsion ou Retard (40ns-10,5s), Comptage (2-16384 évenements),
TV (525 = NTSC, 625=PAL/SECAM), Pré-déclenchement réglable de 0 à 100%, Hold-off (40ns-10,5s)
Autres fonctions
FFT (calcul sur 2048 points), + , - , x , / - Editeur de fonctions « sur mesure »
SPO (Smart Persistence Oscilloscope)
Durée de la persistance
100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s et Infini
Représentation
Monochrome ou couleur
Performances
Vitesse d’acquisition 50 kwaveforms/s/voie, Nbr d’échantillons acquis : 19 Mé/s/voie
Analyseur d’harmoniques
Etendue d’analyse
Fondamental + 31 rangs, sur 1 à 4 voies et fondamental de 40 Hz à 1 kHz simultanément
Affichage permanent : valeur RMS totale & THD – Rang sélectionné : %F, phase, fréq, Vrms
Exploitation
Déclenchement
Mode
Auto, Déclenché, Monocoup
CH1, CH2, EXT, Secteur
CH1, CH2, CH3, CH4, secteur
Source
Type
Couplage
Sensibilité
(CH1, CH2, CH3 ou CH4)
Enregistreur numérique
Fréquence d’échantillonnage
Mode d’acquisition
Exploitation
Commandes écran
Commandes directes
Communication
Dimensions / masse
Garantie
AC, DC, LFReject, HFReject
0,6 div jusqu’à 10 MHz, 1,5 div de 10 MHz à 150 MHz – Niveau de déclenchement +/- 8 div.
De 40 µs à 53,57 s d’intervalle d’échantillonnage
De 2 s à 31 j
Condition par seuils sur 4 voies – Mode capture 100 défauts en mémoire de travail, Mode capture en fichiers capacité du PC
Enregistrements horodatés, conversion et unités des grandeurs physiques, mesures par curseurs et
recherche d ‘événements, format de fichier exploitable sur tableur standard (« .txt »)
« Windows like » & aide en ligne – 100% des commandes via souris
21 commandes + codeur – Accès direct & raccourcis – 1 touche d’aide multilingue « ? »
Standard USB to RS232 (921,6 kbauds), protocole HARD, Ethernet Local ou distant à partir du PC, serveur HTML
270 x 213 x 63 mm – 1,8 kg
3 ans / France
MTX1052 : Oscilloscope Numérique-analyseur Ethernet 2 voies 150MHz
Couleur, Logiciel PC SCOPEin@BOX, Cordon d’alimentation réseau,
Sonde de tension 1/1 1/10 200MHz 300V (x2), Cordon réseau Ethernet croisé,
Cordon de réseau Ethernet droit, Cordon USB
MTX1054 : Oscilloscope Numérique-analyseur Ethernet 4 voies 150MHz
Couleur, Logiciel PC SCOPEin@BOX, Cordon d’alimentation réseau,
Sonde de tension 1/1 1/10 200MHz 300V (x2), Cordon réseau Ethernet croisé,
Cordon de réseau Ethernet droit, Cordon USB
11
3/01/08
14:59
Page 12
Oscilloscopes mixtes
analogiques numériques
Les avantages du numérique et de l'analogique,
pour couvrir tous types d’applications
L'analogique pour l'affichage d'un signal en temps réel sans perte ni ambiguïté.
Le numérique pour analyser les causes d'un phénomène en visualisant les évènements
uniques ou antérieurs au déclenchement.
Un plus avec l’OX 8100
qui offre une possibilité
de déclenchement
jusqu’à 180 MHz
12
OX 8100
Caractéristiques
Sélection rapide
Bande passante
40 MHz
50 Mé/s en monocoup,
10 Gé/s en ETS
100 Mé/s en monocoup, 20 Gé/s en ETS
Capture de Glitch
Vecteurs, interpolation, persistance (enveloppe), moyennage
2 mV/div à 5 V/div
2
1 mV/div à 20 V/div
1 + retard
2 x (1, 8 ou 16 k)
5 mV/div à 5 V/div
1
17 mesures automatiques, Vt, 1/t, phase
TV (PAL, SECAM, NTSC),
Comptage de lignes
TV (PAL, SECAM, NTSC),
Comptage de lignes
2 oscilloscopes en 1 : analogique et numérique, FFT,
et analyse d’harmoniques intégrées, Fonction AUTOSET
Particularités
Communication PC
et imprimantes
Dimensions
Poids
Accessoires fournis
OX 8040
Analogique 40 MHz,
Numérique 60 MHz
2
100 MHz
Nombre de voies
Détection des transitoires
Mode d’affichage
Base de temps
Mémoire
et par curseurs
Déclenchement
OX 8050
RS232 et Centronics,
IEEE en option
435 x 330 x 163 mm
435 x 330 x 163 mm
7 kg
5,5 kg
2 sondes, 1 cordon secteur,
1 notice de fonctionnement et de programmation
TV ligne et trame
RS232,
Centronics en option
435 x 330 x 163 mm
5,5 kg
1 cordon secteur,
1 notice de fonctionnement
et de programmation
Accessoires
OX8050 : OX 8050 A/N 2 x 60 MHz
OX8050-GPIB : OX 8050-GPIB 2 x 60 MHz
OX8100 : OX 8100 2 x 100 MHz
OX8100-GPIB : OX 8100-GPIB 2 x 100 MHz
OX8040 : OX 8040 2 x 40 MHz
HX0206 : sonde standard Oscillo. 1/1/1/10-60MHz 300 V CAT II
RK0008 : racks pour oscilloscope série 8000
HA1241R : interface Série/Centronic
3/01/08
14:59
Page 13
Oscilloscopes analogiques
et différentiels
Doté de performances techniques de haut niveau, l’oscilloscope différentiel OX 832
simplifie la mesure des signaux flottants.
L'oscilloscope analogique reste l'instrument idéal pour l'analyse qualitative
et la visualisation de la forme d'onde d'un signal électrique en fonction du temps.
Base de temps
Vitesse de balayage
Déclenchement
Fonction AUTOTEST
Particularités
● Fonction READOUT intégrée
● Bande passante 150 MHz
2 voies
● Déclenchement alterné pour
optimiser la stabilité de
l’affichage dans tous les cas
OX 803B
OX 530
Parfait appareil de base
2 voies
● Déclenchement alterné
pour optimiser la stabilité
de l’affichage dans tous les cas
Simple et complet
● Bande passante 30/35 MHz 2
voies
OX 863B
Analogique : > 30 MHz
2 différentielles – 2 BNC/voie
Cat. III, 300 V - Cat. II, 600 V - Classe 1
10 mV à 200 V/div
CH1, CH2, ALT, CHOP,
ADD, XY
150 MHz
1 + retard
Analo. : 50 ns à 200 ms/div.
CH1, CH2, ALT, LINE, EXT
oui
Permet les voies flottantes
(entre voies et voies/terre)
en toute sécurité, choix du bon
fonctionnement (normal ou différentiel)
par simple pression sur une touche,
FFT et analyse d’harmoniques
intégrées (OX 8062)
et par curseurs
Liaison numérique
Alimentation
Dimensions / Poids
Accessoires fournis
OX 863B
● 2 voies différentielles
OX 832
Caractéristiques
Sélection rapide
Bande passante
Nombre de voies
Mode de fonctionnement
OX 832
OX 803B
OX 530
40 MHz
30/35 MHz
2
Classe 1 - Cat. II - 400 V
Classe 1 - Cat. II - 300 V
2 mV à 5 V/div
1 mV à 20 V/div
5 mV à 20 V/div
CH1, CH2, ALT,
CH1, CH2, ALT,
CH1, CH2, ALT,
CHOP, ADD, -CH2, XY
CHOP, ADD, -CH2, XY,
CHOP auto, ADD,
test de composants
-CH2, XY
2
1 + retard
1
5 ns à 100 ms/div
10 ns à 200 ms/div
CH1, CH2, ALT, EXT, LINE
SMART AUTOSET
Comptage de ligne vidéo intégré,
Test composant
Sauvegarde des réglages,
curseurs et READOUT
contrôle des choix utilisateur
par microprocesseur,
Affichage des sélections par LED
ΔV, ΔT, 1/ΔT, ϕ
RS232 en option
94 - 264 V (48/440 Hz)
435 x 330 x 163 mm / 6,5 kg 435 x 330 x 163 mm / 5,5 kg 435 x 330 x 163 mm / 6,3 kg 435 x 330 x 163 mm / 5,5 kg
1 jeu de cordons de sécurité, 2 sondes, 1 cordon secteur,
1 cordon secteur, 1 notice de fonctionnement
1 cordon secteur,
(existent en version S équipés de 2 sondes)
1 notice de fonct.ionnement
Accessoires
OX832 : Oscilloscope OX 832 2 x 30 MHz
OX0863B : Oscilloscope OX 863B 2 x 150 MHz
OX0803B : Oscilloscope OX 803B 2 x 40 MHz
OX0530 : Oscilloscope OX 530 2 x 30/35 MHz
RK0008 : Rack pour oscilloscope série 8000
HA1267 : Kit Interface OX 863
13
3/01/08
15:00
Page 14
Sondes différentielles
Complément indispensable aux oscilloscopes
analogiques ou numériques pour visualiser des signaux
non référencés à la terre, les MTX 1032-B
et MTX 1032-C sont dotées de 2 voies différentielles.
De type « Laboratoire » alimentées par le secteur,
elles se destinent à une utilisation indépendante,
ou associées mécaniquement aux oscilloscopes
MTX Compact.
Le MX 9030 se présente en boîtier de terrain
autonome, alimenté par une pile.
MTX 9030-Z
14
MTX 1032-C
MTX 1032-C
Caractéristiques
Tension d’entrée diff.
Tension en mode commun
Atténuation / Précision
Bande passante
Temps de montée
Impédance de sortie
Tension de sorties
coaxiales (max.)
Niveau de bruit
Alimentation
Sécurité
Dimensions / Masse
Accessoires fournis
MTX 1032-B
MTX 9030-Z
± 600 V
600 VRMS
1/10 et 1/100 - ± 3 %
50 MHz
7 ns
1/20 et 1/200 - ± 3 %
30 MHz
11,7 ns
30 MHz
11,7 ns
50 Ω
± 4 V chargé à 1 MΩ
± 3 V chargé à 1 MΩ
10 mVcc
Secteur : 230 VAC ±10 % 50/60 Hz
Cat. II, 300 V
IEC 61010-1 –
IEC 61010-1 –
Cat. II, 600 V
Cat. III, 600 V
270 x 250 x 63 mm / 1,2 kg
1 sonde 2 voies en boîtier
1 sonde 2 voies en boîtier
« MTX Pack », 2 câbles BNC court
« MTX Pack », 2 câbles BNC court
de 20 cm, 2 jeux de cordons banane
de 20 cm, 1 jeu de 2 câbles blindés
PVC de 1,10 m,
BNC-banane de 2 m, 2 grippe-fils
1 cordon secteur européen,
crocodile pour sonde, 1 cordon secteur
européen, 1 jeu d’accessoires de
en 5 langues
fixation de la sonde à l’oscilloscope,
1 notice de fonctionnement en 5 langues
Accessoires
MX9030-Z : Sonde différentielle 1x30MHz autonome
MTX1032-B : Sonde différentielle 2x30 MHz entrées
banane
MTX1032-C : Sonde différentielle 2x50 MHz Entrées Coax
HX2005-Z : Cordon. 0,2 m BNC-BNC x2
HX2006-Z : Cordon 2 m BNC-Banane x2
HX0004 : Sonde 1/10 - 250 MHz - 1000 V
HX0007 : Grip-fil crochet pour sondes HX0003/4/5/6
HX0008 : Grip-fil crocodile pour sondes HX0003/4/5/6
P01101848 : Jeu de 2 pinces crocodile industrielles
pour câble BNC/Banane
1 pile 9 V
(6 LF22, 6 LR61)
IEC 61010-1 –
Cat. IV, 600 V
163 x 62 x 40 mm / 195 g (avec pile)
1 sonde mono-voie avec sortie sur
câble BNC, 1 pile standard montée,
1 jeu de cordon banane PVC
de 1,10 m, 1 jeu de 2 pinces crocodile
industrielles, 1 jeu d’accessoires
de fixation de la sonde différentielle
à l’oscilloscope MTX,
3/01/08
15:00
Page 15
Sondes compactes
Réf. de commande
Caractéristiques
HX0003
HX0004
HX0005
HX0006
HX0027
HX0206
HX0210
HX0220
Atténuation
Bande passante (MHz)
Impédance d'entrée (MΩ)
Capacité (pF)
Temps de montée (ns)
Sécurité EN 61010-2-031
10 : 1
150
10 ± 1 %
14
1,2
400 V Cat. II
10 : 1
250
10 ± 1 %
14
1,2
1000 V Cat. II
10 : 1
450
10 ± 1 %
< 14
1
1000 V Cat. II
1 : 1 / 1 : 10
15/100
1/10
46/15
23/3,5
300V Cat. II
1 : 1 / 1 : 10
15/200
1/10
45/11
35/1,7
300V Cat. II
12 à 25
Bleu
12 à 25
Violet
1 : 1000
30
100 ± 1 %
< 2,5
< 12
14 kV Cat. II
max 40 kV peak
10 à 50
Non
1 embout
mesure «crochet»
1 pince croco,
1 tournevis
de réglage,
1 NF, 1 mallette
1 : 1 / 1 : 10
15 / 60
1/10
45/15
23/6
300V Cat. II
12 à 25
Gris
100 : 1
300
100 ± 1 %
6
<1
1000 V Cat. II
max 5 kV peak
12 à 22
Rouge
- / 10 à 50
- / 10 à 50
Non
- / 10 à 35
Plage de compensation (pF)
Manchon de sécurité rétractable
Accessoires fournis
1 cordon de référence
et 1 notice
1 embout de mesure «crochet»,
1 embout de mesure «croco»
1 tournevis de réglage, 1 NF
Accessoires sondes HX0003/4/5/6 : HX0007 : 1 embout grippe fil type crochet – HX0008 : 1 embout grippe fil type croco
Sondes de courant
E3N
PAC12
MN60
50 mA à 100 A
AC/DC
200 mA à 600 A
AC/DC
100 mV - 10 mV/A
10 mV - 1 mV/A
Bande passante
Précision
Diamètre d'enserrage
Connecteur de sortie
Longueur de câble
Dimensions (hors tout)
Masse
Alimentation
Sécurité IEC 61010-2-32
Accessoires fournis
DC - 100 kHz
< 3%
11,8 mm
BNC
2m
231 x 67 x 36 mm
330 g
1x9V
Cat. III, 600 V
DC - 10 kHz
< 1,5 %
30 mm
BNC
1,5 m
224 x 97 x 44 mm
440 g
1x9V
Cat. III, 600 V
Pour commander
P01.1200.43A
0,1 à 60 A crête AC
et 0,5 à 600 A crête AC
1 A /100 mV
et 1 A /10 mV
40 Hz à 40 kHz
2 % et 1,5 %
20 mm
BNC
2m
135 x 51 x 30 mm
180 g
Cat. III, 600 V
1 notice
de fonctionnement
P01.1204.09
Caractéristiques
Etendue de mesure
Rapport de transformation
1 pile 9 V et 1 notice de fonctionnement
P01.1200.72
E3N
15
PAC12
MN60
Câbles coaxiaux
Cordons de sécurité impédance 50 Ω, longueur 1 m
- IEC 61010-2-031 Cat. III 500 V, noir, :
BNC mâle isolée / fiches banane à reprise arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .AG1066-Z (2 p)
Cordons de sécurité impédance 50 Ω, longueur 1 m
- IEC 61010-2-031 Cat. III 500 V, noir :
BNC mâle isolée / BNC mâle isolée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .AG1065-Z (2 p)
(Vendus sous blister)
Cordons de sécurité de 'Terre' long. 2 m, bananes Ø 4 mm
- IEC 61010-2-031 Cat. III 1000 V :
Fiche banane femelle / femelle jaune/vert (terre) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P01.2950.73A (5 p)
Adaptateur de sécurité isolé IEC 61010-2-031 Cat. III 500 V
avec douilles de sécurité Ø 4 mm :
BNC mâle isolée / douilles femelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .HA2068-Z (3 p)
Adaptateur de charge
Charge de passage 50 Ω BNC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .PA4119-50 (1 p)
Râtelier pour cordons de sécurité (lot de 1 pièce)
Râtelier pour suspendre 60 cordons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P01.1019.14 51 (1 p)
(Vendu
sous blister)
Té de dérivation isolé IEC 61010-2-031 Cat. I - 500 V
1 BNC mâle isolée / 2 BNC femelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .HA2004-Z (3 p)
Prolongateur isolé IEC 61010-2-031 Cat. I - 500 V
BNC femelle / BNC femelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .HA2005 (1 p)
Cavalier de couplage de sécurité au pas de 19 mm - Ø 4 mm - 36 A
- IEC 61010-2-031 :
Jeu de 10 cavaliers de couplage noir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P01.1018.92A
(Vendus
sous
blister)
3/01/08
15:03
Page 16
Analyseurs de spectre
SX 1232
SX 1234
Résolument performants,
les analyseurs de spectre
SX 1232 et SX 1234 offrent
une large bande passante
de 150 kHz à 1000 MHz.
D’une remarquable facilité d’utilisation,
le SX 1234, en tout point pareil
au SX 1232, dispose en plus d’une
entrée Tracking.
MTX 1050
Simple à utiliser,
l’analyseur de spectre
MTX 1050 dispose de
5000 points de balayge
en résolution horizontale.
Il offre 4 mesures en
simultané (Auto Peak,
Curseurs, 2 curseurs
d’écart).
SX 1232 / SX 1234
MTX 1050
1 000 000 points (6 1/2 digits) - Ecran cathodique 80 x 100 mm
et LCD 4 lignes de 20 caractères de 4 x 3 mm
150 kHz à 1000 MHz
Affichage couleur, Haute résolution, de grandes dimensions, sur l’écran du PC
Jusqu’à 5000 points de balayage en résolution horizontale (dépend de la vitesse)
400 kHz à 1 GHz
1 kHz
4 1/2 digits - 10 kHz maxi
Numérique par PLL (Phase Locked Loop)
±2 ppm / an / ±10 ppm – 0 à 50 °C
Zéro, 2 kHz à 100 MHz/div – séquences 1-2-5
Précision ± 0,625 10-6
±5 ppm / 1an
Zéro Span, 1 MHz à 100 MHz / div - séquence 1-2-5
3 kHz, 30 kHz, 220 kHz, 4 MHz
1,6 kHz / 90 kHz en fonction de la résolution
12 kHz, 120 kHz et 1 MHz
1 kHz, 10 kHz et 300 kHz
-100 dBm à +20 dBm
-95 dBm avec résolution de 30 kHz – 100 dBm typique /
-75 dBm : 150 kHz à 10 MHz
75 dB
< -40 dBc, entrée RF < niveau de référence
< -60 dBc typique < niveau de référence, AVG, 5 MHz/div
3 gammes, de -90 dBm à +20 dBm
Sans ampli : -80 dBm
avec ampli : -95 dBm
50 dB et 100 dB
< -40 dBc pour un niveau de -20 dBm
< -70 dBc (< -600 dBc sur raies identifiées)
+ 30 dBm permanent, ±25 VDC
50 Ω nominal
50 dB par pas de 10 dB
Type “N” femelle
2 marqueurs : absolu, relatif
+25 dBm permanent, ±30 VDC
50 Ω nominal
Un atténuateur 20 dB nominal, un amplificateur 20 dB nominal
Type "BNC"
4 curseurs simultanés / 1 marqueur de détection « Peak » automatique,
1 curseur « aimanté » à la trace et 2 curseurs d'écart
9 mémoires (sauvegarde et rappel)
Sur le PC, sans limitation de nombre, avec noms en clair
Sauvegarde et comparaison de « spans » de référence
100 à 5000 points par balayage (suivant la vitesse de balayage)
Moyennage (facteurs 2 à 64) / suppression du bruit et amélioration de la
dynamique - Comparaison à une référence, et mesure des écarts
(fréquence & amplitude) - Calcul de la différence (Spectre - Référence)
et mesures associées - Copie d'écran avec l’ensemble des réglages
Transfert vers Excel
Caractéristiques
Fréquence
Affichage
16
Bande passante
Résolution sur valeur
Fréq. centrale
Fréquence interne
Stabilité en fréquence
Excursion en fréquence
Résolution
Filtres
Filtres vidéo
Niveau
Dynamique d’entrée
Plancher de bruit
Dynamique d’affichage
Réponse harmonique
Réponse non harmonique
Entrée
Puissance max. admissible
Impédance
Atténuation d’entrée
Connecteur
Marqueurs / Modes
Fonctions
Mémoires
Traces
Communication PC
Alimentation secteur
Sécurité / Normes
Dimensions / Masse
Accessoires fournis
MAX, HOLD, AVG (2 à 32 traces), MEM
Interface RS232 en standard
100/120/220/230 V 50 Hz – 60 Hz – Consommation max. 75 W
IEC 61010-1/Cat. II 25 V – Pol. 2
Protections des entrées : 25 V crête
310 x 150 x 445 mm / 8,5 kg
USB « Plug & Play» en standard
230 VAC, ± 10 %, 50/60 Hz, approx 4 W
IEC 61010-1 - Cat. II / NF EN 61326-1 : 98
270 (L) x 63 (H) x 215 (P) mm / 1,7 kg
1 câble de communication USB, 1 câble d’alimentation secteur,
1 CD-Rom incluant logiciel d’application PC, 1notice de fonctionnement,
1 antenne HF connexion BNC
Caractéristiques du tracking, entrée vobulation externe, du SX 1234
Fréquence / amplitude : 10 à 1000 MHz / 0 à – 50 dBm, résolution 1 dB
Harmoniques : <- 30 dBc
MTX1050-PC : Analyseur de spectre virtuel 400 kHz - 1 GHz
SX1232 : Analyseur de spectre analogique 150 kHz - 1 GHz
SX1234 : Analyseur de spectre analogique 150 kHz - 1 GHz avec tracking
Documentation commerciale SX1232_SX1234
3/01/08
15:04
Page 17
Générateurs BF et BF arbitraire
Le générateur – mesureur MTX 3240, à fréquencemètre intégré (5 digits, 100 MHz)
bénéficie d’une ergonomie particulièrement soignée pour un confort d’utilisation
sans précédent. Sa technologie innovante dans cette classe de générateurs autorise
un réglage stable de la fréquence au digit près et l'affichage de tous les paramètres
du signal tout en offrant un prix très compétitif.
● Réglage de la fréquence, et accélérateur intelligent avec changement de gamme automatique pour la fréquence
● Changement de gammes automatique optimisé pour l’amplitude « LEVEL et OFFSET »
● Rapport cyclique réglable sans variation ni division de la fréquence
● Fonction « LOGIC » réponse simple et rapide à la génération de signaux logiques à seuils directement ajustables
● Fréquence de 0,1 Hz à 5,1 MHz en 7 gammes
GX 1010
Sélection Rapide
0,1 mHz à 10 MHz
Plage de fréquence
Quartz + synthèse numérique directe
10ppm typique sur un an
Sinus, triangle, carré, TTL
impulsion faible rapport cyclique,
rampe, signaux arbitraires, bruit,…
Précision de la fréquence
Sortie principale
Niveau de sortie en circuit ouvert
De 5 mVCC à 20 VCC
Niveau de sortie
5 mV à 20 VCC
Réglage d’Offset
+/- 10 VCC en circuit ouvert
TTL/CMOS à phase réglable
Trig OUT à phase réglable, Sweep OUT
Trig IN, modulation IN, horloge
Génération de signaux arbitraires
assistée par logiciel
Sorties auxiliaires
Entrées auxiliaires
Particularités
Modes de Génération
MTX 3240
0,1 Hz à 5,1 MHz
7 gammes automatiques
Oscillateur standard asservi
± 0,05 %
Sinus, triangle, carré, TTL
Impulsion, Rampe
3 gammes automatiques
200 mVCC - 2,00 VCC - 20,0 VCC
20 VCC, protégée 60 Vdc/40 Vac,
Gammes automatiques
+/- 10 VCC en circuit ouvert
TTL et Sweep OUT en façade
Modulation & Sweep IN
Fréquencemètre 100 MHz, 300 V
Sorties protégées 60 Vdc/40 Vac
GX 1010
MTX 3240
Interne et externe, Lin et Log
Durée de balayage Interne 10 ms à 999 s
AM, FSK (FM à phase réglable)
Salves, Porte, Hop (sauts entre formes d’ondes)
Interne et externe, Lin & Log
Durée de balayage interne 10 ms à 10 s
FM externe
–
Spécifications des Signaux
GX 1010
MTX 3240
Signal sinusoïdal (THD)
Signal triangulaire (erreur linéarité)
Signal carré / TTL* (montée-descente)
Réglage de la symétrie
Distorsion < 0,3 % à 500 kHz
Erreur de linéarité < 0,5 % à 30 kHz
Tm & Td < 25 ns
De 1,0 % à 99,0 %
Carré multi-niveaux, bruit blanc,
15 signaux arbitraires pré-définis
5 mémoires de 1024 points, résolution 10 bits
Horloge 27,48MHz max
Distorsion < 0,5 % à 50 kHz
Erreur de linéarité < 1 %
Tm & Td < 40 ns / 12 ns*
De 20 % à 80 %
Balayage de fréquence
Modulations internes disponibles
Autres modes de génération
Autres formes de signaux disponibles
Génération de signaux arbitraires
spécifiques
Caractéristiques Générales
Affichage des caractéristiques des signaux
Réglage des paramètres
Interfaces de communication
Alimentation
Dimensions H x L x P / Masse
GX 1010,
Générateur
de fonctions
arbitraire
à synthèse
numérique
–
–
GX 1010
MTX 3240
Fréquence, amplitudes, rapport cyclique,
forme d’onde, balayage, menus…
Clavier numérique et roue codeuse
Stockage de 10 configurations complètes
RS232 et IEEE-488 en standard
Logiciel d’application Sx-Gene*
100 V, 115 V et 230 V nominal - 50/60 Hz
130 x 212 x 330 mm / 4,1 kg
Fréquence, Vpp, Vdc, rapport cyclique,
forme d’onde, balayage
Au digit près par roue codeuse
Mémorisation dernière configuration
RS232 optique*
Protocole SCPI
115 V ou 230 V nominal - 50/60 Hz
170 x 270 x 195 mm / 2,8 kg
GX1010 : GX 1010 générateur arbitraire 10 MHz
MTX3240 : Générateur-mesureur MTX 3240, 5,1 MHz
MTX3240P : Générateur MTX 3240 + cordon de liaison RS232
+ manuel de programmation + drivers Labwindows/Labview sur CD-Rom
MTX 3240
17
3/01/08
15:04
Page 18
Multimètres de tables TRMS
Ergonomique et performant, le multimètre analyseur de table
MTX 3250 offre une analyse élémentaire du signal ainsi qu’un mode
« AUTOPEAK » afin d’éviter à l’utilisateur la mise en œuvre
d’un oscilloscope supplémentaire, par exemple.
Multifonction, alliant confort et simplicité d’utilisation,
il est également fréquencemètre, thermomètre et enregistreur.
Afin de limiter les erreurs et manipulations,
ses connexions sont réduites à trois bornes,
permettant un « AUTORANGING » courant complet.
MTX 3250
MX 556
Caractéristiques
Résolution
Afficheur
18
Tensions DC, AC et AC+DC TRMS
Gammes
Précision de base DC
Bande passante utile
Précision de base AC et AC+DC
Courants DC, AC et AC+DC TRMS
Gammes
Bande passante utile
Précision de base AC et AC+DC
MESURES FREQUENTIELLES
Gammes de fréquence
Autres mesures
MTX 3250
Fonctions
complémentaires
Sécurité IEC 61010 CEM
selon NF 61326-1
Dimensions (H x L x P) - Masse
Garantie
Options
Accessoires fournis
MX 553
50 000 points
LCD 50 x 140 mm
Rétro-éclairage
3 mesures simultanées
500,00 mV à 600,0 V
0,08% L + 3D
100 kHz
0,5 % L + 30D
500,00 µA à 20,000 A
0,2 % L + 5D
10 kHz
0,5 % L + 30D
5,0000 Hz à 1,0000 MHz
Période, rapport cyclique
Résistance et continuité
Gammes
Précision de base
Test de continuité sonore
Test de diode
Capacités
Température
(Sondes Pt 100 et Pt 1000)
Liaisons numériques
Autres mesures
MX 556
LCD Supertwist + bargraphe
500,00 mV à 1000,0 V (750,0 Vac et AC+DC)
0,025 % L + 2D
0,1 % L + 2D
100 kHz
30 kHz
0,3 % L + 30D
1 % L + 3D
500,00 µA à 10,000 A
0,05 % L + 2D
5,0000 mA à 10,000 A
0,2 % L + 2D
5 kHz
0,6 % L + 30D
1 % L + 3D
5,0000 kHz à 500,00 kHz
Rapport cyclique,
comptage d’événements,
Rapport cyclique
largeur d’impulsions
500,00 Ω à 50,00 MΩ
0,07 % L + 2D
0,1 % L + 3D
Gamme 500,00 Ω - Seuil 10 à 20 Ω - Temps de réponse 1ms
De 0 à 4,5 V
De 0 à 2 V
Gammes 50,00 nF à 50,00 mF / Précision 1 % L + 3D
0,1 % L + 3D
-200 °C à +800 C°
RS232 : version MTX3250-P
Crêtes rapides 500 µs
Facteur de crête, dBm,
puissance résistive
AUTOPEAK = plus de limitation de facteur de crête
SPEC = calcul et affichage des
spécifications de l’instrument
SURV = MIN/MAX datés
MATH= dB, dBm, ax+b OFFSET
(Offset, nul, delta%) Data HOLD et AUTO HOLD
Cat. III, 600 V
170 x 270 x 190 mm - 2,3 kg
1 an
Logiciel SX-DMM (voir ci-contre)
Pack Batteries HX0022
1 jeu de cordons de mesure, 1 cordon
secteur, 1 notice de fonctionnementt
et 1 présentation interactive sur CD-Rom
RS232
-
Crêtes rapides 1ms
dBm, puissance résistive
Crêtes rapides 1ms
Data HOLD et AUTO
HOLD - REL (Offset)
ZOOM de bargraphe
SURV = MIN/MAX/AVG
PRINT = impression directe ou transfert
de données vers PC
Data HOLD et AUTO
HOLD
REL (Offset)
Cat. III, 600 V - Cat. II, 1000 V
95 x 295 x 270 mm - 1,6 kg
3 ans
Logiciel SX-DMM
(voir ci-contre)
-
1 jeu de cordons de mesure,
Accessoires pour MTX 3250, MX556 et MX553
MX553 : Multimètre MX 553 50 000 pts
MX556 : Multimètre MX 556 avec RS 50 000 pts
MTX3250 : Multimètre analyseur MTX 3250 50 000 pts
MTX3250-A : MTX 3250 + RS232 + manuel de programmation + drivers
Labwindows/Labview + logiciel SXDMM sur CD Rom
MTX3250-P : MTX 3250 + RS232 + manuel de programmation + drivers
Labwindows/Labview sur CD Rom
P01652401Z : Adaptateur C.A 801 sous blister
P01652411Z : Adaptateur C.A 803 sous blister
3/01/08
15:04
Page 19
Alimentations stabilisées
Légèreté et robustesse,
économie et modernité en toute simplicité
Les alimentations de laboratoire à 1, 2 ou
3 sorties AX 501, AX 502 et AX 503 offrent
une limitation électronique du courant en cas
de court-circuit et un contrôle de température
en cas de surcharges et d’échauffements.
AX 501
AX 503
● 1 sortie 0 – 30 V / 0 – 2,5 A
● 2 sorties 0 – 30 V / 0 – 2,5 A
● 1 sortie 2,7 – 5,5 V / 5 A
AX 502
● 2 sorties 0 – 30 V / 0 – 2,5 A
AX 503
Caractéristiques
AX 502
AX 501
Linéaire
LED - vertes et rouges - 3 digits
Technologie
Afficheur
Sorties
2 x (30 V/2,5 A)
1 x (2,7 à 5,5 V/5 A)
Couplage des sorties
Asservissement des sorties
Particularités
Sécurité IEC 61010-1
Alimentation
Dimensions (H x L x P)
Masse
Garantie
Accessoires fournis
2 x (30 V/2,5 A)
1 x (30 V/2,5 A)
Série ou parallèle
Oui (mode “track”)
Protection électronique contre les courts-circuits, les surcharges et les échauffements.
Sortie double isolation par rapport au secteur. Transformateurs toriques
(pas de ventilation forcée et faible rayonnement). Bornes de sécurité double puits.
Cat. I, 100 V
110, 230 V
120 x 225 x 270 mm
6 kg
4,5 kg
4 kg
3 ans
Pont RLC IX3131B
Mesurez vos composants en toute sécurité
Simple d’utilisation, le pont IX3131B permet d’effectuer des mesures d’inductance,
de capacité et de résistance à 4 quatre fréquences,
avec un changement de gamme manuel ou
automatique ; en parallèle mais également en série.
Caractéristiques :
NOUVEAU
IX
● Double afficheur 19 999 points (R/L/C) et 999 points (D/Q)
● Sélecteur de fréquence 100 Hz, 120 Hz, 1 kHz et 10 kHz
● Cadence de mesure 1 mes/s
● Mesure 4 fils
Référence pour commander
● Mesure de capacité ou d’inductance
● Mode min/max, moyenne, relatif, parallèle ou série
IX3131B : 1 pont RLC, 1 jeu de cordon BNC 2 entrées avec pince crocodile,
● Fonctions HOLD, REL et tri sur limite
1 cordon secteur et 1 notice de fonctionnement (CD-ROM)
● Alimentation 100 à 120 Hz, 220 à 240 Hz (50/60 Hz)
● Sécurité IEC 61010-1, CAT I 50 V
Accessoire en option
● Dimensions 211 x 71 x 261 mm
HX0081 : 1 pince CMS 4 entrées BNC
● Poids : 1,6 kg
3131B
19
3/01/08
15:04
Page 20
Calibrateur multifonction
Conçu pour la calibration des appareils des fabricants d’instrumentation de mesure,
le C.X 1651 dispose d’une grande précision et d’une forte stabilité.
Basé sur un nouveau concept, le C.X 1651
génère :
– des paramètres électriques standards pour
applications de température ou d’énergie
– des signaux non-harmoniques pour les tests
d’équipement dont les signaux d’entrée ont
une distorsion non nulle.
Multimètre
Fonction
VDC (Tension DC)
mVDC (Tension DC)
mADC (Courant DC)
FREQ (Fréquence)
R4W (Résistance)
TRTD (RTD capteurs)
TTC (capteurs TC)
SGS (déformation
calibre capteur)*
20
Gamme
0 - ± 12 V
0 - ± 2000 mV
0 - ± 25 mA
1 Hz – 15 kHz
0 - 2 kΩ
-150 °C – +600 °C
-250 °C – +1820 °C
selon capteurs
Précision
0,01 % + 100 µV
0,01 % + 10 µV
0,02 % + 1 µA
0,005 %
0,02 % + 100 mΩ
0,1 °C
0,4 - 4 °C
0,01 % + 10 µV
+ précision capteur
* Tension 2 à 10 VDC, courant maxi 40 mA, résistance d’entrée
> 100 MΩ, sensibilité 0,5 - 100 mV/V
Tension
Courant
Résistance
Il permet la calibration de multiples
instruments :
– multimètres
– instruments analogiques
– appareils de tableau
– pinces ampèremétriques
– calibreurs portables
– wattmètres
– électromètres
– oscilloscopes
– thermomètres
– enregistreurs….
DC
AC
DC
AC
(montage 4 fils)
(montage 4 fils)
6 gammes de 0 V à 1000 V
6 gammes de 1 mV à 1000 V
6 gammes de 1 A à 20 A
6 gammes de 1 A à 20 A
10 gammes de 0 A à 50 M
9 gammes de 900 pF à 50 F
PWM (pos, neg,
sym)
HF (temps de
montée < 5 ns)
DC
de 0,1 Hz à 100 kHz
Capacité
Fréquence
Puissance
Energie
AC
Thermocouple
Capteur
de température
Capteur résistif
Tension maximale
supportée par la
charge 8 Vpk
de 0,1 Hz à 100 kHz
Tension de 200 mV à 240 V
Courant de 2 mA à 10 A
Tension de 200 mV à 240 V
Courant de 2 mA à 10 A
Fréquence de 40 Hz à 400 Hz
Facteur de puissance -1 ou +1
Phase de 0 à 360°
Temps de prise en
mode énergie
10 s à 1999 s
Types R, S B, J, T, E, K, N
Gammes de -250°C à + 1820°C
Types Pt 1385, Pt 1392, Ni
Gammes de -200°C à +850°C
CX1651
3/01/08
15:04
Page 21
Matériels didactiques
OX 71, didascope monovoie isolé
MX 98, Cosphymètre
● Sensibilité 50 mV/div.
à 5 V/div. en séquence 1-2-5
● Vitesse de balayage de
500 ns/div. à 500 ms/div.
● Couplage AC, DC, masse
● Sécurité IEC 61010-1,
classe 2, 400 V Cat. II.
● Livré avec logiciel didactique
en 5 langues
Destiné à mesurer le facteur de puissance d'une
installation monophasée, il est utilisé pour les mesures
rapides et précises.
● Bande passante 40 à 60 Hz
● Calibre courant 5 A
● Calibres tension : 100, 240, 400, 500 V
● Cos ϕ inductif et capacitif (1 à 0,4)
● Précision 2,5 %
Références pour commander : OX0071 : OX 71 monovoie – SX-OXMTX : CD didactique OX MTX
MX 25 / MX 35
MX 125 / MX 135
Voltmètre et ampèremètre pour un apprentissage
en toute sécurité.
Conçus pour résister aux chocs mécaniques, protégés
par des fusibles à haut pouvoir de coupure.
Caractéristiques
MX 25
MX 125
MX 35
MX 135
Longueur d’échelle
Bande passante
Tension
120 mm
50 à 1 kHz
7 calibres
(1 à 1000 V)
83 mm
16 à 1 kHz
9 calibres
(150 mV à 1500 V)
6 calibres AC
(5 mV à 1500 V)
120 mm
50 à 1 kHz
83 mm
16 à 1 kHz
Courant
Ri
Dimensions/Masses
8 calibres DC (100 µA à 10 A) 7 calibres DC (50 µA à 10 A)
8 calibres AC (100 mA à 10 A) 6 calibres AC (500 µA à 10 A)
20 kΩ/V
215 x 145 x 65 mm / 300 g
155 x 99 x 40 mm / 350 g
215 x 145 x 65 mm / 300 g
155 x 99 x 40 mm / 350 g
Boîtes didactiques & shunts
Boites de résistances simples
P03197521A
0,1 à 1 Ω
P03197522A
1 à 10 Ω
P03197523A
10 à 100 Ω
P03197524A
100 à 1000 Ω
P03197525A
1 à 10 kΩ
P03197526A
10 à 100 kΩ
P03197527A
100 à 1000 kΩ
P03197528A
1 à 10 MΩ
Boites de résistances à 4, 5, 6 et 7 décades
P01197401
BR 04 : 4 décades 1 Ω à 10 kΩ
P01197402
P01197403
P01197404
Cavaliers de couplage
P01101892A
Pas de 19 mm - Ø 4 mm - 36 A
Boîtes de capacités à décades
P01199613A
P01199612A
P03199611A
P01197421
Galvanomètre de zéro
P03197611A
Boîtes de rapport
P03197531A
Boîte double interrupteur
P03197529A
Boîte simple inverseur
P03197530 A
Boîte d’inductances
P01197421
P01197451
Shunts de mesure (classe 0,5 conformes à la norme IEC 61010-1 Cat. III 600 V)
Courant max.
Chute de tension
HA001
1A
100 mV
HA030
HA005
5A
100 mV
HA030-1
HA010
10 A
100 mV
HA030-2
HA020
20 A
100 mV
0,01 à 0,1 mF
0,1 à 1 mF
1 à 10 mF
BC 05 : 5 décades 1 nF à 10 µF
Bande passante 60 et 100 MHz
Cadran à miroir anti parallaxe,
précision ±2,5 % 2 calibres
par poussoir
7 rapports : de 1/1000 à x 1000,
précision ±0,2 % pour application
pont de Wheastone
2 interrupteurs avec
repos/travail/travail fugitif
1 inverseur avec
repos/travail/travail inversé
BL 07 : 7 décades 1 µH à 10 H
Courant max.
1A
5A
10 A
Chute de tension
100 mV
100 mV
100 mV
21
3/01/08
15:04
Page 22
Instrumentation de terrain
Pour les tests, les contrôles, les mesures sur site, Metrix® propose aux électriciens
et électroniciens professionnels les oscilloscopes et instruments de mesure portables.
Afin de répondre à l’ensemble des besoins, Metrix® apporte des solutions innovantes
et fiables en terme de mobilité, d’ergonomie, de polyvalence et de modernité notamment
au travers des multiples moyens de communication.
Après avoir lancé le 1er oscilloscope quatre voies portable du marché, le Scopix®,
Metrix® révolutionne le multimètre en proposant le concept MTX Mobile®,
et continue ainsi d’innover pour répondre à l’attente de ses clients.
Outils « tous terrains »
par excellence !
22
Au service de l’utilisateur sur le terrain, l’accent est mis sur l’optimisation
des actions, par des accès directs ou simplifiés aux fonctions, sur la
maniabilité des produits (compacts et léger),
ainsi que sur la lisibilité de
l’affichage.
Du laboratoire au terrain, ces
instruments s’utilisent aussi bien
posé que porté.
De nouvelles fonctionnalités, une
précision de mesure améliorée, un
excellent rapport sécurité /
performance, les SCOPIX et MTX
Mobile disposent d’une excellente
autonomie et d’un mode de communication universel.
L’environnement terrain est parfois
difficile,
aussi
les
multimètres
s’adaptent avec cette toute nouvelle
gamme de produits « durcis » : les MX
HD, IP 67, lesquels répondent aux
exigences de ces environnements :
humidité, eau, gaz, poussières.
Ergonomie
et Interface
homme-machine
Pour plus d’efficacité et de lisibilité, Metrix® a muni
ses produits de grand écran LCD couleur avec rétroéclairage, et orientable dans le cas du MTX Mobile®.
Côté manipulation, un commutateur à accès direct
« une main » pour le MTX Mobile. Une dalle tactile
pour les Scopix.
3/01/08
15:04
Page 23
Connexions
sécurisées
Qu’il s’agissent des MTX Mobile® ou des Scopix®,
la gestion de la sécurité est optimale.
Les MTX Mobile sont dotés d'un accès sécurisé aux
piles et de la cohérence cordons/commandes. Les
MTX Mobile sont dotés d'un accès sécurisé
aux piles et de la cohérence cordons/commandes.
Quant aux Scopix, ils s’utilisent avec les
®, sorte de « plug and
accessoires
play » de la mesure. Primordial dans le cadre
® est
de dépannages, le système
l’assurance d’une mise en œuvre rapide mais
surtout sans risque d’erreurs.
23
Performances
et maîtrise
des mesures
Complets, les instruments de mesure portables
intègrent de plus en plus de fonctionnalités,
simples ou complexes. Les performances quant à
elles sont améliorées : des étendues de mesure
plus larges, des résultats de mesure d’une
excellente précision, une fiabilité dans le temps
garantie… L’analyse pointue est toutefois
simplifiée.
Communication
universelle
Afin de remédier aux environnements de travail
complexes, les instruments de mesure intègrent
de plus en plus l’ensemble des possibilités de
communication :
●
●
●
●
●
interface RS232
USB
Bluetooth
Ethernet
Wi-Fi
Ainsi, il n’y a plus de frontière pour transmettre
instantanément les résultats, et démarrer un suivi
ou une analyse en temps réel.
3/01/08
15:07
Page 24
Oscilloscopes portables
autonomes
5 appareils en 1 !
Tous les SCOPIX® sont à la fois oscilloscopes,
multimètres, analyseurs FFT, analyseurs
d’harmoniques et enregistreurs.
Ils bénéficient d’un système breveté d’accessoires
®
.
de sécurité
Du simple diagnostic à l’expertise, posé ou porté,
pour une utilisation laboratoire ou terrain,
les SCOPIX allient les performances ergonomiques,
de sécurité ou de communication.
24
Les 1ers oscilloscopes de
poing 4 voies isolées Cat. III
600 V autonomes du marché.
● Vitesse d’échantillonnage 1 Gé/s
en monocoup et 50 Gé/s en ETS
● 2 ou 4 voies de mesure isolées 600 V Cat. III
et jusqu’à 8 courbes à l’écran
● Analyse FFT « temps réel » standard
et fonctions de calcul sur les voies
● Ecran LCD couleur à dalle tactile
● 33 touches de commande directes et menus « Windows-like » à l’écran
● Connecteurs de communication multi-interfaces RS232, USB, Ethernet
avec Web serveur
Prix Yves Rocard
2005
Le système «
», des sondes et des adaptateurs
intelligents.
Ce système est l’assurance d’une mise en œuvre
de l’instrument, non seulement rapide, mais surtout
sans risque d’erreurs. Certains accessoires «
»
comportent même trois boutons de commande
directement accessible sur la sonde.
Accessoires
HX0028 : Option Analyse des harmoniques
HX0029 : Option Enregistreur
HX0077 : Option MEM 50k SCOPIX
HX0030A : Sonde PROB.1/10 PRHX1
HX0071 : Kit Accessoires industriel pour HX0030
HX0031 : Adaptateur Probix/BNC
HX0032 : Adaptateur Probix/BNC 50 Ω
HX0033 : Adaptateur Probix/Bananes
HX0034 : Probix 0.02 A - 60 A / 1MHz
HX0035 : Adaptateur Prob/ThermocpleTC K
HX0036 : Adaptateur Probix / Pt100
HX0061 : Adaptateur/chargeur véhicule 10-60 VDC
HX0063 : Kit 2ème batterie Scopix, adapt. charge externe
HX0038 : Valise transport OX Port.
HX0039 : Ethern.Std OX7XXX
HX0040 : Ethern.Croisé OX7XXX
HX0041 : Adaptateur Centronics OX7XXX
HX0042 : Câble RS232C OX7XXX
HX0057 : Valise équipée SCOPIX
3/01/08
15:08
Page 25
Oscilloscopes portables
autonomes
Caractéristiques
OX 7042
Sélection rapide
Bande passante
Détection de transitoires
Modes d’affichage
Mise à l’échelle
et unités physiques
Sensibilité d'entrée
Base de temps
Mémoire
avec marqueur
Déclenchement
Fonctions de calcul sur les voies
Multimètre TRMS (AC, AC+DC)
Voies de mesure
bande-passante 200 kHz
Fonctions de mesure
Graphe des mesures
avec curseurs
Analyseur d’harmoniques*
Analyse multivoies
(2 ou 4 suivant modèle)
Mesures simultanées
Enregistreur numérique 12 bits*
Enregistrement multivoies
Conditions d’enregistrement
Analyse des enregistrements
Interface opérateur
“windows like”
Affichage simultané des traces
Communication PC
et Impression
Alimentation
par batterie rechargeable
40 MHz
OX 7062
OX 7102
OX 7104
60 MHz
100 MHz
100 MHz
2 voies isolées
4 voies isolées
Cat. III – 600 V
Cat. III – 600 V
1Gé/s en monocoup, 50 Gé/s pour les signaux périodiques
Capture de « glitch » de durée minimum 2 ns
12 bits, soit une résolution verticale de 0,025 %
Vecteur, interpolation, persistance (enveloppe), moyennage (facteurs 2 à 64)
Définition d’un facteur quelconque et de l’unité correspondante
2,5 mV à 200 V/div (150 µV maxi avec zoom, grâce à la résolution 12 bits)
1 ns à 200 s/div, mode Roll de 100 ms à 200 s/div
Jusqu’à 200 courbes de 2500 points (dont format « texte » universel)
1 par voie active (1 à 4) / Mémorisation directe par touche dédiée
18 Mesures simultanées sur courbe ou écarts à la courbe de référence
Front, largeur d’impulsion, Retard, Comptage, vidéo avec compteur de lignes
FFT sur 2048 points, + , - , x , /, et générateur de fonctions complexes
2 voies isolées
4 voies isolées
Tension, Courant, Fréquence, Résistance, Capacité, Température (Pt 100, TC K),
Test de diode et de continuité sonore, mode relatif, mode min/max
Durée de 5mn à 31 jours, stockage des données au format « texte » universel
31 rangs, fréquence du fondamental de 40 Hz à 450 Hz
Vrms totale, THD et rang sélectionné (% fondamental, phase, fréquence, Vrms)
Durée 2 s à 31 jours, mode normal ou capture de 510 défauts avec pre-trigger
Sur seuils ou fenêtre, conditions simultanées sur plusieurs voies
Echelle et unités physiques, mesure par curseurs, recherche de défauts, zoom,…
N&B ou couleur*
Couleur
Jusqu’à 4 traces + 4 références à l’écran / mode traces « plein écran »
RS232*, USB* ou Ethernet 10 Mb isolés / Imprimantes réseau ou centronics*
Autonomie jusqu’à 4 h, charge rapide en 2 h sans démontage des batteries
* Suivant modèles ou option
Références pour commander :
Accessoires fournis :
OX7042-M : oscilloscope 2 voies, 40 MHz, N&B, Ethernet
OX7042-C : oscilloscope 2 voies, 40 MHz, couleur, Ethernet
OX7062-M : oscilloscope 2 voies, 60 MHz, N&B, Ethernet
OX7104-CK : kit oscilloscope 4 voies, 100 MHz, couleur, Ethernet
• 1 oscilloscope, 1 adaptateur/chargeur secteur, 1 pack de batteries
NiMH 9,6 V – 3,8 A/h, 1 sonde 1/10Probix, 1 adaptateur BNC Probix,
1 adaptateur banane Ø 4 mm Probix, 1 jeu de cordons Ø 4 mm
banane, 1 cordon Ethernet croisé et 1 notice de fonctionnement sur
CD Rom.
• Fournis en plus pour la référence OX7104-CK : 1 sonde 1/10Probix,
1 adaptateur BNC Probix, 1 kit SX-METRO/P incluant le câble RS232
et 1 valise de transport.
25
3/01/08
15:08
Page 26
Multimètres de terrain
100 000 points
Efficacité, sécurité, simplicité,
principaux atouts des MTX Mobile
● Lisibilité : grand écran, jusqu'à 4 afficheurs 100 000 points,
bargraphe, historique graphique
● Convivialité : menus et aide en français & anglais
● Sécurité : sélection automatique V/A par la position des cordons
● Ergonomie : clavier de commande à accès direct
« 1 touche / 1 fonction »
● Personnalisation : touche « Mesure préférée » pour toute
grandeur physique
● Communication : RS232, USB ou sans fil Bluetooth, Wi-Fi
● Mesure de température avec affichage en degrés
MTX 3283
26
● L’indispensable pour la maintenance électronique
● Bande passante spécifiée 200 kHz
● MEM, 6500 mesures mémorisables
● Batteries rechargeables, piles ou secteur
MTX 3282
● Destiné au contrôle de process
● MEM, 6500 mesures mémorisables
● Batteries rechargeables, piles ou secteur
MTX 3281
● Idéal pour la maintenance industrielle
● MEM, 4 x 150 mesures mémorisables
L’Etoile du Design
2006
Electron d’Or
2006
3/01/08
15:08
Page 27
MTX 3283
Caractéristiques
(fermé)
MTX 3283
Sélection rapide
Résolution d’affichage
Affichage analogique
Graphe des mesures
dans le temps
Rétro-éclairage / Auto-extinction
Mesures efficaces vraies
Précision de base Tension DC
Bande passante
AutoPeak pour Facteur
de crête
Mesures disponibles
Tension AC & DC
Précision de base Tension AC
Courant AC & DC
Précision de base
Courant DC / AC
Borne A unique /
U & I simultanés
Résistance / Test de continuité
Fréquence / Période /
Rap. cycle
Largeur d’impulsions /
Comptage
Capacité / Test Diodes
Température Pt100/1000 / TC J/K
dBm / Puissance Résistive
Crêtes U & I / Facteur crête
Traitement des mesures
Maintien d’affichage
Surveillance Min / Max / Avg
Mesures relatives
Mesures des grandeurs
physiques
Mémorisation des mesures
Horodatage (SURV & MEM)
Fonction SPEC
Interfaces (suivant modèles)
Sécurité & fiabilité
CEM / Sécurité
Sélection V/A /
Alarme d’entrée
Afficheur Orientable & Protégé
Commutateur Electronique
Accès protégé Piles / Fusibles
Etalonnage Soft « boîtier fermé »
MTX 3282
MTX 3281
1 ou 4 afficheurs simultanés de 100000 points chacun
Bargraphe rapide associé au graphe ou aux mesures numériques
Affichage automatique des dernières 60 s de mesure
Rétro-éclairage temporisable de 10 s à permanent / activable par l’utilisateur
AC & AC+DC, pour les tensions et les courants
0,02 % + 8D
0,03 % +8D
0,1 % +8D
200 kHz
100 kHz
50 kHz
Détection et gestion automatique du facteur de crête des signaux mesurés
0,3 % +40D
Gammes de 100,000 mV à 1000,00 V
0,3 % +40D
Gammes de 1000,00 µA à 20,000 A
0,7 % +40D
0,08 % +8D / 0,3 % +30D
0,08 % +8D / 0,3 % +30D
0,08 % +8D / 1 % +30D
Gammes automatiques sur borne A unique, 1 seul fusible / A partir de 3 cordons
Gammes de 1000,00 Ω à 50,000 MΩ / Test de continuité rapide 5 ms
De 0,6200 Hz à 2,0000 MHz, précision 0,002 % +8D / • / •
100 µs à 12,5 s / 99999
100 µs à 12,5 s / 99999
-/-
Gammes de 10,00 nF à 10,0 0mF / de 0 a 2,6000 V
•/•
•/•
-/•
•/•
-/-/Crêtes périodiques ou uniques de 250 µs mini / Calcul du facteur de crête de signaux
Maintien manuel (Hold) ou automatique sur mesure stable (AutoHold)
Date et heure calendaires
Date et heure relatives
Ecart absolu, écart en % et référence / Affichage fréquence et écart en dB
Touche « Mesure préférée », mise à l’échelle et unité physique
6500 mesures + graphe
6500 mesures + graphe
4 x 150 mesures + graphe
Date et heure relatives
Affichage des tolérances de l’instrument pour chaque type de mesure
RS232 isolé optique / USB isolé optique / Bluetooth sans fil (100 m en champs libre)
Emission & immunité selon EN61326-1 / IEC 61010 Cat. IV-600 V, Cat. III-1000 V
Automatique suivant position cordon / Alarme sonore et visuelle pour A
Utilisation sur table ou à la ceinture (mains libres) / Protection durant le transport
Plus de pannes mécaniques / Gestion totale de la sécurité
Compartiments séparés et déconnexion obligatoire des cordons
Optimisation des ajustages (soft de calibrage SX-MTX328x en option)
MTX3281 : MTX 3281, livré avec 1 jeu de cordons banane Ø4mm, 1 jeu de 3 piles LR6, 1 fusible HPC 10x38 mm
1000 V-T11A-20 kA et un extrait de notice de fonctionnement 5 langues
MTX3282 : MTX 3282, livré avec 1 jeu de cordons banane Ø4mm, 1 jeu de 3 accus AA NIMH avec adaptateur/
chargeur secteur, 1 fusible HPC 10x38 mm 1000 V-T11A-20 kA et un extrait de notice de fonctionnement 5 langues
MTX3283 : MTX 3283, livré avec 1 jeu de cordons banane Ø4mm, 1 jeu de 3 accus AA NIMH avec adaptateur/
chargeur secteur, 1 fusible HPC 10x38 mm 1000 V-T11A-20 kA et un extrait de notice de fonctionnement 5 langues
MTX3281-COM : MTX3281, kit RS232+USB
MTX3281-BT : MTX3281 en version bluetooth
Accessoires
HX0050 : Kit COM MTX328X
HX0051 : Kit BAT MTX328X
HX0052 : Kit transport MTX328X
HX0053 : Chargeur Bat. MTX328X
HX0055 : Adaptateur PC USB/RS232
HX0056-Z : Câble optique/USB
P01637301 : Adaptateur USB/Bluetooth pour PC
P06239306 : Adaptateur thermocouple K
HA1263 : Sonde Pt 1000
HX0064 : Pince CMS (cordon banane)
27
3/01/08
15:08
Page 28
pour environnements difficiles
Etanchéité IP 67
Robustes, les multimètres industriels MX 44 HD et MX 20 HD
associent précision des mesures, sécurité et longévité
exceptionnelle.
Leur boîtier se distingue
par une fermeture sans vis,
une étanchéité basse
pression par double joint
torique, un compartiment
indépendant réservé
aux piles et aux fusibles
d'accès rapide et aisé.
MX 44 HD
28
● Capacimètre intégré, adapté
pour les applications
industrielles
MX 20 HD
● Idéal pour les applications
électriques
Caractéristiques
Résolution d’affichage (points)
Bargraphe
Auto-extinction
Bande passante
Boîtier haute résistance
Tension AC/DC
Courant AC/DC
Résistance
Continuité sonore
Test diode
Capacité
Filtre Variateurs de vitesse
Sécurité & fiabilité
MX 20 HD
MX 44 HD
2 000
4 000
oui
oui
0,30 %
1 kHz
IP67
400 mV à 750 V / 1000 V
10 A
40 MΩ
oui
oui
40 µF
BP 1 kHz
HOLD, mesures relatives
EN61010-1, Cat. III 600 V
0,80 %
500 Hz
IP67
200 mV à 750 V / 1000 V
10 A
20 MΩ
oui
BP 500 Hz
DATA HOLD
EN61010-1, Cat. II 600 V
Accessoires
MX0020HD : MX 20HD en blister avec 1 jeu de cordons pointe de touche de sécurité,
une gaine de protection, 2 piles 1,5 V , 2 fusibles installés et une notice de fonctionnement.
MX0020HDL : MX0020HD en valise de transport rigide, 1 jeu de pinces crocodile
et 1 jeu de grip-fils crochet
MX0044HD : MX 44HD en blister avec 1 jeu de cordons pointe de touche de sécurité,
une gaine de protection, 2 piles 1,5 V , 2 fusibles installés et une notice de fonctionnement.
MX0044HDL : MX0044HD en valise de transport rigide, 1 jeu de pinces crocodile
et 1 jeu de grip-fils crochet
AE0193 : Etui DMM4-5
MC0159B-RD : Poignée gaine RD
SX-ASYC2HD : Kit de liaison RS232
3/01/08
15:09
Page 29
Multimètres numériques pour
environnements difficiles
Etanchéité IP 67
MX 57 EX
MX 58 HD
Les MX 58HD et MX 59HD,
dotés d’un boîtier éprouvé
et très résistant, sont conçus
à partir de matériaux
auto-extinguibles
(boîtier et circuit).
MX 57Ex, un outil unique
pour toutes vos mesures !
Utilisable en et hors
environnements explosibles !
MX 59 HD
Caractéristiques
Affichage
Bargraphe
Tension DC
Gamme
Tension AC
Gamme
Bande passante
Courant DC
Gamme
Courant AC
Gamme
Bande passante
Fréquence
Gamme
Autres mesures
Résistance
Continuité sonore
Test diode
Capacité
Température
MX 57 EX
MX 58 HD
MX 59 HD
50000 pts
5 000 pts
Analogique 34 segments 20 mes/s
50 000 pts
29
5 calibres de 500 mV à 600 V
5 calibres de 500 mV à 600 V
50 kHz
100 kHz
500 µA, 5 mA, 50 mA et 500 mA
5 mA, 50 mA, 500 mA & 10 A
500 µA, 5 mA, 50 mA, 500 mA & 10 A
500 µA, 5 mA, 50 mA et 500 mA
5 kHz
5 mA, 50 mA, 500 mA & 10 A
500 µA, 5 mA, 50 mA, 500 mA & 10 A
30 kHz
Plage de 0,62 Hz à 500 kHz
6 gammes de 500 Ω à 50 MΩ
Seuil de détection de 10 Ω à 20 Ω - tps de réponse 1 ms
de 0 à 2 V
7 gammes de 50 nF à 50 mF
Plage de –200 °C à +800°C /
sondes au platine Pt100 ou Pt1000
Rapport cyclique - Fonction dB
et puissance résistive U2/R
Largeur d’impulsion - chronomètre
Rapport cyclique
Rapport cyclique – Fonction dB
Comptage d’évènements
EN 50-014 et EN 50-020
EEX ib IIC T6 ou EEX ib I
IEC 61010-1 / 600 V CAT IV – 1000 V CAT III
IEC 61010-1 600 V CAT III
189 x 82 x 40 mm / 400 g
230 x 155 x 65 mm / 500 g
3 ans
Autres
Sécurité
Dimensions / Poids
Garantie
Références pour commander :
Accessoires
MX0058HD : 1 MX 58HD livré sous blister avec 1 jeu de cordons PVC pointe de touche
de sécurité, 1 gaine de protection, 1 pile 9 V, 2 fusibles installés et 1 notice de fonctionnement
MX0058HDL : MX0058HD en mallette + kit d'accessoires de mesure
MX0059HD : 1 MX 59HD livré sous blister avec 1 jeu de cordons silicone pointe de touche
de sécurité, 1 gaine de protection, 1 pile 9 V, 2 fusibles installés et 1 notice de fonctionnement
MX0059HDL : MX0059HD en mallette + kit d'accessoires de mesure
MX0057CX : 1 MX 57Ex, 1 étui de transport, 1 jeu de cordons pointes de touche de sécurité,
1 fusible de rechange de sécurité intrinsèque, 1 notice de fonctionnement
AE0193 : Etui DMM
SX-ASYC2HD : kit de liaison RS232
HA1263 : sonde Pt 100
HX0064 : pince CMS (cordon banane)
Pour plus d’informations…
3/01/08
15:09
Page 30
Compacts, robustes, sûrs, protégés dans
leur gaine multifonction et d’une lisibilité
exceptionnelle, les MX Concept offrent
la précision et, selon les modèles,
des mesures TRMS, une bande passante
jusqu’à 100 kHz et toutes les fonctions
d'usage courant.
Caractéristiques
30
Sélection Rapide
Rétro-éclairage /
Auto-extinction
Mesures efficaces vraies
Bande passante
Mesures disponibles
Tension AC/ DC
Courant AC/ DC
Résistance / Continuité sonore
Fréquence
Capacité / Test diodes
Filtre variateurs de vitesse
Traitement des Mesures
Surveillance Min / Max / Avg
Interface RS232 / USB /
Bluetooth
Sécurité & Fiabilité
EN61010-1 Cat. IV / III (Volts)
Etalonnage Soft
« boîtier fermé »
MX 26
MX 26
MX 24B
MX 23
MX 22
MX 21
5000
Bargraphe
5000
Bargraphe
5000
Bargraphe
4000
Bargraphe
2000
-
•/•
•/•
-/-
-/•
-/-
AC+DC
0,3 %
100 kHz
AC+DC
0,3 %
1 kHz
AC+DC
0,3 %
1 kHz
0,3 %
500 Hz
1%
100 Hz
1000 V
10 A
50 MΩ / 500 kHz
50 mF / •
1000 V
10 A
50 MΩ / 500 kHz
50 mF / •
BP 1 kHz
1000 V
50 MΩ / 500 kHz
50 mF / •
BP 1 kHz
600 V
10 A
40 MΩ / 400 MHz
-/•
BP 500 Hz
600 V
20 MΩ / -/•
BP 500 Hz
•/•/•
•/•/-
-/-/-
•/•/-
-/-/-
•/-/-
-/-/-
-/-/-
-/-/-
-/-/-
- / 600
- / 600
- / 600
- / 600
- / 600
•
•
•
Accessoires en option
MX0021-L : MX 21 en mallette
MX0021-T : MX 21 et 1 pince MN89 en mallette
MX0021-Z : 1 multimètre 2000 pts MX 21
MX0021-W : 1 multimètre 2000 pts MX 21 et 1 pince MN89
MX0022-Z : 1 multimètre 4000 pts MX 22
MX0023-G : 1 multimètre 5000 pts MX 23
MX0024-G : 1 multimètre 5000 pts MX 24
MX0024BL : MX 24 en mallette
MX0026-G : 1 multimètre 5000 pts MX 26 à liaison numérique
MX0026-T : MX 26 avec kit de communication en mallette
HX0002 : Gaine Antichoc MX21/MX22
HX0018 : Etui de protection (110x240x50mm)
AE0190 : Sacoche de transport (185xw270x60mm)
AE0237 : Gaine pour MX23/MX24
HA2063 : Capot de protection MX24
HT0203 : Sonde de tension THT 3 kVAC/DC
HT0212 : Sonde de tension THT 30 kVdc
HK0210N : Sonde de température usage général -25 °C à +350 °C
HX0009 : Mallette de transport N° 30
MN89 : Pince de courant
3/01/08
15:09
Page 31
Multimètres analogiques
La lisibilité et le confort de l'affichage à aiguille.
● boîtier antichoc étanche IP65
● continuité sonore
● Indicateur de fusibles défectueux
● Protection de la fonction ohmmètre par alarme sonore
● miroir parallaxe pour mesures précises
MX 1
MX 2B
● La référence
du multimètre
analogique
tout terrain
● Multimètre à aiguille
robuste & compact
IP65, 1500 V, 1 kHz,
mesure de courants AC
par pince 200 A fournie
● Mesure des courants
alternatifs jusqu'à
200 A en toute
sécurité,en évitant
toute ouverture
du circuit principal
31
Caractéristiques
Bande passante
Boîtier
Tension AC/DC
Courant AC/DC
Résistance
Continuité
Sécurité
Dimensions
Poids
Etat de livraison
MX 1
MX 2B
1 kHz
IP 65
1500 V
1 kHz
IP 65
1500 V
10 A
2 MΩ
Oui
EN 61010-1 Cat. III / 600 V
155 x 98 x 40 mm
420 g
1 pile et 1 notice de fonctionnement
1 pince ampèremétrique MN09,
1 pile et 1 notice de fonctionnement
Pour une utilisation immédiate, les versions complètes
des MX 1 & MX 2B sont livrées en mallette.
Le Kit MX 2B comprend :
● 1 MX 2B
● 1 pince ampèremétrique 200 AAC
● Cordons de mesure, pile et fusible de rechange
● 1 testeur TX 1
Le testeur TX 1
● testeur de tension à LED
● indicateur de phase et de polarité.
● Résistance et continuité sonore
MX1 : MX 1
MX0001-M : MX 1 + mallette
MX0001-T : MX 1, 1 testeur à leds TX 01 comprenant pile et notice de fonctionnement,
1 mallette 270 x 195 x 65 mm avec mousses universelles.
MX0002 : MX 2B + pince MN09
MX0002BM : MX 2B + pince MN09 + mallette
MX0002BT-MN : MX 2B (cordons de mesure, pile et notice de fonctionnement),
1 pince MN09, 1 testeur à leds TX 01 (pile et notice de fonctionnement),
1 mallette 270 x 195 x 65 mm avec mousses universelles.
3/01/08
15:12
Page 32
Pinces
Pinces multimètres
MX 355
Caractéristiques
Bande passante
COURANT AC (gammes)
Nature de la mesure
Précision de base
COURANT DC (gammes)
Précision de base
TENSION AC (gammes)
Précision de base
TENSION DC (gammes)
Précision de base
MX 350
50 à 500 Hz
40 A et 400 A
Moyenne
2 % L+10D
40 et 400 A
2,5 % L +10D
1,9 % L+5D
400 V et 600 V
1,5 % L+5D
400 V et 600 V
1 % L+2D
Courant : 10 kHz
Tension : 1 MHz
0,1 % L+1D
FRÉQUENCE
Précision de base
RÉSISTANCE
Précision de base
CONTINUITÉ avec buzzer
AUTRES FONCTIONS
Sécurité
Dimensions
Poids
400 Ω
1 % L+2D
OUI
Δ-ZÉRO et HOLD
HOLD
IEC 61010-1, Cat. III, 300 V / Cat. II, 600 V
192 x 50 x 28 mm
230 g
1 jeu de cordons de mesure, une sacoche de transport,
une notice de fonctionnement et une pile 9 V alcaline
Accessoires fournis
32
Les pinces multimétriques MX 655 et MX 650 sont
particulièrement adaptées pour les mesures TGBT.
Côté courant, la MX 655, qui utilise la mesure à effet Hall,
mesure des courants AC ou DC. La MX 650, quant à elle,
utilise le principe de mesure par transformateur et mesure
des courants AC.
MX 655
Caractéristiques
Bande passante
COURANT AC (gammes)
Nature de la mesure
Précision de base
COURANT DC (gammes)
Précision de base
TENSION AC (gammes)
Précision de base
TENSION DC (gammes)
Précision de base
FRÉQUENCE
Précision de base
RÉSISTANCE
Précision de base
CONTINUITÉ avec buzzer
AUTRES FONCTIONS
Sécurité
Dimensions
Poids
Pince
Pince
Pince
Pince
MX
MX
MX
MX
350
355
650
655
Idéal pour une
application automobile
● Ø 30 mm
MX 350
Mesure des fréquences
● Ø 26 mm
MX 650
Moyenne
RMS
1,9 % L+5D
40, 400 et 1000 A
2,5 % L +10D
400 et 750 V
1,5 % L+2D
1,2 % L+2D
400 et 1000 V
1 % L+2D
0,75 % L+2D
4000 Hz et 10 kHz
0,1 % L+1D
400 Ω et 4 kΩ
1 % L+2D
OUI
HOLD, PEAK, MAX/MIN/REL
IEC 61010-1, Cat. III - 600 V
246 x 93 x 43 mm
400 g
:
:
:
:
MX 355
50 à 1 kHz
40, 400 et 1000 A
Accessoires fournis
MX0350-Z
MX0355-Z
MX0650-Z
MX0655-Z
Compactes et légères
les pinces multimétriques
MX 350 et MX 355
proposent l’essentiel
pour l’électricien.
en
en
en
en
blister
blister
blister
blister
MX 655
3/01/08
15:12
Page 33
Pinces
Pinces multimètres
Réponse efficace aux besoins de la maintenance industrielle, les MX 1140 & MX 1240
se distinguent par leur diamètre d’enserrage de 51 mm (ouverture des mâchoires de 53 mm).
Elles répondent aux exigences de performances, de simplicité d’utilisation, de sécurité et de prix.
MX 1240
MX 1140
- réseau alternatif
- réseau alternatif et continu
- utilisation de capteur
à effet Hall pour plus
de précision
33
MX 1140
Caractéristiques
Bande passante
COURANT AC (gammes)
Nature de la mesure
Précision de base
COURANT DC (gammes)
Précision de base
TENSION AC (gammes)
Précision de base
TENSION DC (gammes)
Précision de base
FRÉQUENCE
Précision de base
RÉSISTANCE
Précision de base
AUTRES FONCTIONS
Sécurité
Dimensions
Poids
MX 1240
50 à 500 Hz
400 et 1000 A
400 et 1200 A
Moyenne
1,9 % L + 5D
-
RMS
1,9 % L + 9D
400 et 1000 A
1,9 % L + 9D
Options :
Accessoires de test
Accessoires de transport
400 et 600 V
1,2 % L +5D
400 et 1000 V
1,2 % L +5D
20 Hz et 10 kHz
0,5 % L + 5D
4 kΩ et 40 kΩ
1,9% L + 9D
2 % L + 9D
AUTO-ZÉRO et PEAK
HOLD
IEC 61010-1, Cat. III – 600 V / Cat. II – 1000 V
IEC 61010-1, Cat. III – 600 V
265 x 100 x 42 mm
268 x 105 x 42 mm
420 g
Accessoires fournis
MX1140 : 1 pince MX 1140 fournie avec 1 jeu de cordons de mesure, une sacoche de transport,
MX1240 : 1 pince MX 1240 fournie avec 1 jeu de cordons de mesure, une sacoche de transport,
Documentations commerciales :
906110692 (MX240/MX2040)
3/01/08
15:12
Page 34
Wattmètres
Destinés à la fois à l’enseignement général et technique, et aux installateurs
et services de maintenance industriels, les wattmètres numériques
PX 110 et PX 120 s’utilisent aussi bien sur site qu’en laboratoire.
34
PX 120
PX 110
● Wattmètre numérique TRMS
mono et triphasé
● Wattmètre numérique TRMS
monophasé
Caractéristiques
PX 120
Nature réseaux
Nombre de points
Bande passante
Puissance active AC/DC
Résolution
Précision de base en AC/DC
Puissance apparente (va)
Puissance réactive (var)
Résolution
Facteur de puissance
Résolution
Tension AC/DC
Résolution
Courant
Résolution
Courant de démarrage
Résolution/précision
Sécurité IEC 61010
Interface et logiciel
Auto shut-off
Alimentation
Dimensions
Masse
Accessoires fournis
Mono et tri
PX 110
Mono
3 lignes de 4 digits
DC à 1 kHz
6 kW
0,1 - 1 W
1 % L + 2D
2 % L ± 3D
10 à 1 k
1à6k
0,1 - 1
2 % L ±2D
1
0,01 /3 % L ± 2D
500 mV à 600 VRMS
100 mV
0,5 % L + 2D
1 % L ± 3D
10 mA à 10 A RMS
1 - 10 mA
0,5 % L + 2D
1 % L ± 3D
5 - 65 A (crête)
100 mA / 10 % L ± 2D
600 V, Cat. III, pol.2
Oui - Liaison optique RS 232
après 10 min.
6 x 1,5 V
60 x 108 x 211 mm
835 g
2 câbles courant et 2 câbles tension,
2 pointes de touche, 6 piles et 1 notice de fonctionnement
Accessoires :
• Le commutateur de wattmètres HX 0011 rend possible l’utilisation
de la méthode des deux wattmètres à l’aide d’un seul wattmètre.
Il permet la mesure en triphasé 3 fils non équilibré. Le commutateur
de type inverseur bipolaire comporte des contacts auxiliaires assurant la continuité des circuits courant lors des commutations.
Les mesures possibles sont, pour des fréquences de 50 à 60 Hz :
- les tensions alternatives de 10 à 600 V,
- les courants alternatifs de 0 à 20 A
• Le transformateur multi rapports HX 0012 permet la mesure sur
des charges dont la puissance consommée est supérieure aux
caractéristiques du wattmètre utilisé. Les mesures possibles sont,
pour des fréquences de 50 à 60 Hz :
- les tensions alternatives de 10 à 600 V,
- les courants alternatifs de 0 à 30 A
PX0110 : wattmètre PX 110
PX0120 : wattmètre PX 120
HX0011 : commutateur de wattmètre
HX0012 : transformateur multi rapports
HX0013 : logiciel Wattcom
HX0014 : 6 piles
HX0021 : alimentation secteur PX 110 et PX 120
P01330401 : cordon USB
P03295509 : accessoire pour la mesure
de courant
• Wattcom : logiciel d'acquisition et d'exploitation des données
multilingue permet de visualiser sur l'écran d'un PC différentes
grandeurs, de réaliser des impressions d'écran ou encore de
transférer des fichiers de mesure vers un tableur et de les stocker.
Accessoires fournis : cordon optique RS232 et logiciel sur CD-Rom
3/01/08
15:12
Page 35
Contrôleur d’installation
multifonction
Complets et légers, performants et polyvalents, les contrôleurs MX 435C
disposent des fonctions essentielles (Terre 3P/Isolement/Continuité) pour vérifier la sécurité
des installations électriques selon les normes en vigueur. Ils sont particulièrement destiné
aux artisans, installateurs, organismes de contrôle ou services de maintenance.
35
MX 435C
● Le test différentiel disponible : 30mA/500mA/650mA, mode impulsion 1 x IΔn
MX 435C
Caractéristiques
Terre
Continuité + bip sonore
Isolement
Tension
Courant (avec option pince)
Sécurité électrique
Alimentation
Dimensions / Masse
Accessoires fournis
0,10 à 1999 Ω (2 calibres) par méthode traditionnelle à 2 piquets auxiliaires
0,10 à 19,99 Ω (i > 200 mADC)
0,5 à 199,9 MΩ sous 500 VDC
0 à 600 VAC
1 mA à 200 A
IEC 1010 – Cat. III 300 V
2 piles 9 V pour une autonomie de 3000 mesures
195 x 97 x 55 mm / 500 g
Sacoche de transport utilisation mains libres, 1 jeu de 2 cordons de mesure de 1,5 m, 2 pinces
crocodile, 2 pointes de touches, 2 piles et 1 notice de fonctionnement.
MX0435C : MX 435C
MX0435CK : MX 435C + kit de terre
HX2060 : kit de terre
P01.1204.21 : pince MN73, pour la mesure des
courants ampèremétriques jusqu’à 200 A ou des
courants de fuite jusqu’à 2 A
3/01/08
15:12
Page 36
Contrôleurs
de sécurité électrique
MX 406B, mégohmmètre analogique avec commande
par sonde déportée
Outil indispensable des artisans, installateurs, organismes de contrôle
et services de maintenance, il est destiné au contrôle des installations
électriques.
Caractéristiques
MX 406B
Isolement
Continuité + bip sonore
Tension
Alimentation
Dimension / Masse
Accessoires fournis
10 kΩ à 200 MΩ sous 50/250 et 500 VDC (3 gammes)
0 à 10 Ω (i > 200 mADC)
0 à 440 VAC/DC
3 piles 1,5 V pour une autonomie de 1000 mesures de 5 s
155 x 98 x 40 mm / 410 g
sonde de commande déportée, 1 cordon de sécurité noir, 1 pince crocodile noire,
3 piles et 1 notice de fonctionnement
36
MX0406B : MX 406B
MX 604, testeur de parafoudre et mégohmmètre
Spécialement conçu pour le marché des Télécommunications,
le MX 604 est un testeur de parafoudres (démontés ou in-situ)
et un contrôleur d'isolement (mesure des résistances d'isolement
des lignes téléphoniques).
MX 604
Caractéristiques
Test parafoudres
Isolement
Test des piles
Alimentation
Dimension / Masse
Accessoires fournis
0 à 600 VDC
100 kΩ à 2000 MΩ sous 50/100 et 500 VDC (3 gammes)
oui
3 piles 1,5 V pour une autonomie de 1500 mesures de 5 s
155 x 98 x 40 mm / 350 g
1 module détachable support de parafoudre, 1 sonde de commande déportée, 1 pointe de touche rouge,
1 cordon noir de 1,2 m droit-droit avec pointe de touche intégrée, 1 pince crocodile noire, 3 piles,
1 sangle montée, 1 mallette de transport et 1 notice de fonctionnement.
MX0604 : MX 604 / HX0016 : mallette de transport pour MX 604
3/01/08
15:12
Page 37
Accessoires
Logiciels
A chaque gamme de produit son logiciel associé.
Pour multimètres
SX ASYC2 - SX DMM
Pour générateur
SX GENE
Pour oscilloscopes
SX METRO
37
Désignation
Multimètres HD
Multimètres MX Concept
Multimètres MTXMobile
Multimètres série MX550
Oscilloscope OX 71 & OX 72
Oscilloscopes OX7xxx et OX6xxx
Oscilloscopes OX num
Oscilloscopes OX8040/8050
Oscilloscopes Série OX 800
Oscilloscope OX 863
Oscilloscopes MTX Compact
Générateur GX 1010
Générateur MTX 3250
Kit de liaison série pour ASYC2
Logiciel d'acquisition pour ASYC2
Soft Calibration Famille.ASYC2
Soft de calibration pour MX57Ex
Kit logiciel MX26
SOFT Calibration MTX328X V1.0
Soft Calibration Famille ASYC2 V2.1
Soft Famille MX 550
SX-ASYC2HD
SX-DMM2
SX-ASYC2C/B
MX57EX-CAL
SX-DMMK2
HX0059
SX-ASYC2C/B
SX-DMMBT/B
Logiciel didactique pour Oscilloscope
SX-METRO Kit pour SCOPIX OX7xxx
Logiciel de métrologie Oscilloscopes Metrix
Upgrade SX-Metro
CD Didactique FR OX MTX
Soft Oscilloscopes Numériques 1UTIL
Soft Oscilloscopes Numériques ETAB
Kit Communication RS232
Kit Interface
sans câbles de communication
Soft Oscilloscopes Numériques ETAB
SX-OX71/72
SX-METRO/P
HX0078
SX-METROVUP
SX-OXMTX
SX-METRO/B
SX-METROE/B
SX-METROM/B
HA1255
HA1267
Logiciel GX1010 Version 1.0
KIT BATTERIE
Kit Acquisition
Kit Programmation
SX-GENE
HX0022
SX-ACQ.V2
SX-PROG.1
SX-METRO/C
SX-METROE/B
SX-METROM/B
3/01/08
15:15
Page 38
Accessoires
Accessoires de multimètres
MN 73
COURANT DE FUITE
COURANT DC
K2
P01.1200.74
E6N
P01.1200.40 A
PAC20
P01.1200.71
PAC21
P01.1200.69
0,1 à 450 mA DC
0,1 à 300 mA RMS
0,1 à 450 mA crête
5 mA à 2 A DC
5 mA à 1,5 A AC
20 mA à 80 A AC/DC
0,5 à 1000 A AC
0,5 à 1400 A DC
0,2 à 100 A AC
0,4 à 150 A DC
0,5 à 1000 A AC
0,5 à 1400 A DC
1 A AC
1 A AC
2V
2 V AC
2 V AC
*
*
*
*
*
1 V AC
*
*
4 V AC
0,4 V AC
*
* *
* *
4,5 V DC
3 V RMS
2 V crête
2 V DC
1,5 V AC
0,8 V AC/DC
*
*
*
*
1000/1
1000/1
1000/1
1 A/10 mV
1 A/1 mV
1 A/100 mV
1000/1
1000/1
1 mV/A
1 mA/1 mV
1 A/10 mV
1 A/1 V
10 A/1V
100 A/1 V
1000 A/1 V
1 mA/1 mV
1 A/1 mV
*
Précision typique
Zéro DC automatique
45 Hz à 10 kHz
40 Hz à 10 kHz
40 Hz à 10 kHz
40 Hz à 10 kHz
40 Hz à 10 kHz
40 Hz à 10 kHz
30 Hz à 10 kHz
30 Hz à 10 kHz
10 Hz à 20 kHz
≥ 1%
≥ 1%
≥ 1%
≥ 1%
≥ 1%
≥ 2%
≥ 0,5%
≥ 0,5%
≥ 1%
≥ 1%
40 Hz à 10 kHz
≥ 2%
≥ 0,7%
≥ 0,5%
10 Hz à 3 kHz
≥ 0,3%
≥ 0,2%
≥
10 Hz à 1 kHz ≥ 0,5%
0,35%
1 mA/10 mV
DC 1,5 kHz
≥ 1%
*
1 A/1V
1 A/10 mV
DC 2kHz
DC 8 kHz
≥ 2%
≥ 4%
DC 5 kHz
≥ 2%
DC 10 kHz
≥ 1,5%
≥ 2,5%
1,4 V AC/DC
*
1 A/1 mV
* *
1,4 V AC/DC
*
1 A/10 mV
1 A/1mV
Autonomie illimitée de vos pinces en remplaçant la pile par un adaptateur secteur :
Pince E et AmpFLEX : P01.1019.65
Pince K : P01.1019.66
Pince PAC : P01.1019.67
*
*
* *
Options
*
*
Bande passante (fréquence en Hz)
2 V AC
0,2 V AC
20 V DC(1)
*
*
sortie protégée contre les surtensions
P01.120.083
0,1 A AC
0,2 A AC
0,2 A AC
Rapport de transformation
(entrée / sortie)
B102
Tension
P01.1203.09
*
*
*
*
*
*
*
*
*
*
Courant
C173
Continu
P01.1204.21
50 mA à 100 A
0,5 à 240 A
0,5 à 240 A
0,5 à 240 A
0,5 à 240 A
0,5 à 240 A
0,1 à 1200 A
0,1 à 1200 A
0,5 A à 2 kA
10 mA à 2,4 A
100 mA à 240 A
1 mA à 1,2 A
0,01 à 12 A
0,1 à 120 A
1 à 1200 A
500 µA à 4 A
0,5 à 400 A
Alternatif
MN73
Courant fort
P01.1050.05
P01.1204.01
P01.1204.02
P01.1204.05
P01.1204.16
P01.1204.15
P01.1203.01
P01.1203.03
P01.1205.04
Courant moyen
Minipince 5
MN08
MN09
MN12
MN14
MN89
C100
C103
AmpFLEX
Courant faible
Pour
commander
Courant très faible
Nouvelles
références
Spécificité
Mesure de puissance (faible déphasage)
38
COURANT AC
AmpFLEX
Douilles femelle Ø 4 mm
Sortie / Connectique
Cordon + fiche de sécurité Ø 4 mm
Entrée
*
(1) Remise en forme du signal alternatif par diode
3/01/08
15:15
Page 39
Accessoires
Guide de sélection
39
AM0019N
AM0069N
AM002
AM001
AM1000N
AM0600N ou AM1000
Rapport 1000
1 et 10 mV/A
1 mV/A
100 mV/A
10 mV/A
1 mV/ mA & 1 mV/A
MX 5001
MTX 3250
MX 553
MX 3281/3282/3283
MX 56C
MX 57Ex
MX 54C/58HD/59HD
* * * *
* * * *
* * * * *
*
* * * * *
* * * *
* * * * *
* * * * *
* * * * *
* * * * *
* * * * *
* * * * *
* * * * *
* * * * *
MX 53C
MX20/20HD
MX44/44HD
*
*
* * * *
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
* * *
MX 26
MX 230/430
MX 23
COURANT
DC
AM0012N / AM0013N
AM0016N
AM0014N
AM0089N
AM0015N
DE TABLE
ASYC
MX 22
COURANT
DE
FUITE
Minipince 5
MN08 / MN09
MN12
MN14
MN89
C100 / C103
Ampflex
MN73
C173
B102
K2
E6N
PAC20
PAC21
MX Concept
MX 21
COURANT
AC
Anciennes
références
M X1
Nouvelles
références
MX 2B
Analogiques
MX 24/24B
Pinces
de poche
MX 556
Multimètres
* * * * * * * * *
* * * * * * * * *
* * * * * *
* *
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
* Compatibilité
1 mV/1 mA & 10 mV/1A
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
Préconisation
3/01/08
15:15
Page 40
Accessoires
Cordons pointes de touche
Cordon de sécurité extra souple en silicone à pointe de touche 15 A
longueur 1,2 m - IEC 61010-2-031 Cat. III 1000 V- Pollution 2
Cordon fiche mâle Ø 4 mm coudée / pointe de touche (1n+1r) . . . . . . . . . . . . . . . . . . . . . .P01.2950.84
Cordon de sécurité extra souple en silicone à extrémité coudée 20 A
longueur 1,2 m - IEC 61010-2-031 Cat. III 1000 V
Cordon fiche mâle banane droite Ø 4 mm / coudée (1n+1r) . . . . . . . . . . . . . . . . . . . . . . . .P01.2950.88
Pointes de touche de sécurité
- IEC 61010-2-031 Cat. III 1000 V (1n + 1r)
Pointe de touche 20 A 'Pointe très fine' , L : 140 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . .P01.1018.56A
Pointe de touche 36 A, Ø 2 mm, L : 115 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P01.1018.54A
Pointe de touche 36 A, Ø 4 mm, L : 115 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P01.1018.55A
Pince crocodile isolée de sécurité 20 A avec garde anti-glissement
- IEC 61010-2-031 Cat. III 1000 V, (1n + 1r) :
Pince crocodile “test câble” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P01.1018.48
(Vendues sous blister)
Grippe fil flexible de sécurité 12 A
- IEC 61010-2-031 Cat. III 1000 V, (1n + 1r) :
Grippe fil type “pince” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P01.1018.53A
Grippe fil type “crocodile” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P01.1018.50 A
Grippe fil type “crochet” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P01.1018.52A
Grippe fil type “pic-fil” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P01.1019.46A
Accessoires IP2X
S’adaptent sur tout multimètre
Cordons et pointes de touche de sécurité 5 A, silicone, longueur 1,2 m, section 1 mm2
40
- IEC 61010-2-031 Cat. III 1000 V, (lot de 1 noir + 1 rouge) :
Pointe de touche rétractable Ø 2 mm / banane droit Ø 4 mm . . . . . . . . . . . . . . . . . . . . . . .P01.2951.54
Pointe de touche rétractable Ø 4 mm / banane droit Ø 4 mm . . . . . . . . . . . . . . . . . . . . . . .P01.2951.56
Pointe de touche rétractable Ø 2 mm / banane coudée Ø 4 mm . . . . . . . . . . . . . . . . . . . .P01.2951.57
Pointe de touche rétractable Ø 4 mm / banane coudée Ø 4 mm . . . . . . . . . . . . . . . . . . . .P01.2951.56
Kits d’accessoires spécialisés
Kit application
ÉLECTRICITÉ IEC 1010
Kit application
ELECTRONIQUE IEC 1010
Vendu sous blister, il est composé de :
• 2 pinces crocodile
• 2 grippe fils « croco »
• 2 pointes de touche Ø 4 mm
• 2 cordons pointe de touche, coudé,
longueur 1,2 m
Pour commander : P01.1018.95
Vendu sous blister, il est composé de :
• 2 pinces crocodile
• 2 grippe fils « crochet »
• 2 pointes effilées
• 2 cordons droit/coudé,
longueur 1,5 m
Pour commander : P01.1018.94
3/01/08
15:15
Page 41
Accessoires
Capteurs thermocouple K
Capteurs « à main » munis d'une poignée
et d'un câble solidaire extensible,
ou capteurs « embrochables »,
ces accessoires s'adaptent sur tout type
d'appareil à connecteur miniature
(C.A 861, C.A 863,...) et notamment
sur les sondes C.A 801 et C.A 803.
Etendue
de mesure
Temps de
réponse
Diamètre
Longueur
SK1 aiguille
SK2 déformable
SK3 semi-rigide
SK4 surface
-50 à +800 °C
-50 à +1000 °C
-50 à +1000 °C
0 à +250 °C
1s
2s
6s
1s
3 mm
2 mm
4 mm
5 mm
15 cm
1m
50 cm
15 cm
SK5 surface
-50 à +500 °C
1s
5 mm
15 cm
SK6 souple
-50 à +285°C
1 s par contact
3 s dans l’air ambiant
1 mm
1m
SK7 air
-50 à +250 °C
5s
5 mm
15 cm
SK8 auto-grip
-50 à +140 °C
SK11 aiguille
SK13 usage général
SK14 surface-coudé
SK15 surface
SK17 air
SK19 surface-aimant
-50 à +600 °C
-50 à +1100 °C
-50 à +450 °C
-50 à +900 °C
-50 à +600 °C
-50 à +200 °C
Modèle
10 s sur tuyau
Pour tuyauteries
inox (Ø 12 mm) 10 mm ⭐ Ø ⭐ 90 mm
12 s
3 mm
12 s
3 mm
8s
6 mm
2s
8 mm
3s
6 mm
7s
14 mm
13 cm
30 cm
13 cm
13 cm
13 cm
12 mm
Description
Pour pénétration dans produits pâteux, visqueux
Déformable au gré de l’utilisation
Légèrement déformable
Adapté aux mesures sur surfaces réduites
Embout Ø 8 mm à ressort assurant un contact optimal même si
le capteur n’est pas placé perpendiculairement.
Recommandé pour les points difficiles d’accès
Pour mesures d’air ambiant.
Couple protégé par une gaine métallique Ø 8,5 mm
Le couple placé sur une feuille de cuivre, à l’extrémité d’un ruban Velcro
double face, est maintenu en contact par enroulement du ruban
Pour pénétration dans produits pâteux, visqueux
Toute utilisation
Température de surface pour accès difficile. Embout Ø 15 x 30 mm
Embout Ø 8 mm à ressort, assurant un contact optimal
Pour mesures d’air ambiant
Fixation par aimant
P03652901
P03652902
P03652903
P03652904
P03652905
P03652906
P03652907
:
:
:
:
:
:
:
SK
SK
SK
SK
SK
SK
SK
1
2
3
4
5
6
7
P03652908
P03652917
P03652918
P03652919
P03652920
P03652921
P03652922
:
:
:
:
:
:
:
SK
SK
SK
SK
SK
SK
SK
8
11
13
14
15
17
19
41
3/01/08
15:16
Page 42
Guide de sélection MU
Caractéristiques
Sélection rapide
Technologie
Mesures TRMS / MOY
42
Affichage(s) simultané(s)
Bargraphe rapide
Graphe des mesures dans le temps
Rétro-éclairage / Auto-extinction
Bande passante
Gammes Auto / Manuelles
AutoPeak pour Facteur de crête
Etanchéité
Atmosphères explosibles (ATEX)
Mesures disponibles
Tension AC / DC
Courant AC/ DC
Borne A unique / U & I simultanés
Résistance / Continuité sonore / Test diode
Fréquence / Période / Rapport cyclique
Largeur d’impulsion / Comptage
Capacité
Température Pt100/1000 / TC J/K
dBm / Puissance résistive
U & I crête / Facteur de crête
Filtre de contrôle de vitesse numérique
Mesures directes avec pince
Mesures de tension AC basse impédance
Fonctions d’affichage Hold / Auto-Hold
Surveillance Min / Max / Moy
Mesures relatives / rapport dB / %
Mémoire + graphique de mesures
Horodatage (SURV & MEM)
Interface RS232 / USB / Bluetooth
Sécurité et fiabilité
EN61010-1
Sélection auto V/A / Alarme d’entrée
Affichage orientable / protégé
Commutateur électronique
Accès protégé piles / fusibles
Etalonnage Soft « boîtier fermé »
MTX 3283 MTX 3282 MTX 3281 MX 57 EX MX 59HD
Numérique
100000
TRMS
AC & AC+DC
4
•
•
•/•
0,02%
200 kHz
•/•
•
Numérique
100000
TRMS
AC & AC+DC
4
•
•
•/•
0,03%
100 kHz
•/•
•
Numérique
100000
TRMS
AC & AC+DC
4
•
•
•/•
0,10%
50 kHz
•/•
•
1000 V
20 A (30 s)
•/•
50 MΩ /•/•
2 MHz /•/•
•/•
10 mF
•/•
•/•
250 µs /•
1000 V
20 A (30 s)
•/•
50 MΩ /•/•
2 MHz /•/•
•/•
10 mF
•/•
1000 V
20 A (30 s)
•/•
50 MΩ /•/•
2 MHz /•/•
-/10 mF
-/•
250 µs /•
250 µs /•
•
•
•
•/•
•/•/•
•/•/•
6500
•
•/•/•
•/•
•/•/•
•/•/•
6500
•
•/•/•
•/•
•/•/•
•/•/•
4x150
•
•/•/•
CAT IV 600 V /
CAT III 1000 V
•/•
•/•
•
•/•
•
CAT IV 600 V /
CAT III 1000 V
•/•
•/•
•
•/•
•
CAT IV 600 V /
CAT III 1000 V
•/•
•/•
•
•/•
•
MX 44HD
Numérique
50000
TRMS
AC & AC+DC
1
•
Numérique
50000
TRMS
AC & AC+DC
1
•
Numérique
5000
TRMS
AC & AC+DC
1
•
Numérique
4000
-/•
0,025%
50 kHz
•/•
•/•
0,05%
100 kHz
•/•
-/•
0,10%
50 kHz
•/•
/•
0,30%
1 kHz
•/•
IP67
•
IP67
IP67
IP67
600 V
500 mA
•/50 MΩ /•/•
500 kHz/-/•
•/•
50 mF
•/•/•
1 ms/-
1000 V
20 A
1000 V
20 A
750/1000 V
10 A
50 MΩ /•/•
500 kHz/-/•
50 MΩ /•/•
500 kHz/-/•
40 MΩ /•/•
50 mF
•/•/1 ms/-
50 mF
40 µF
1 ms/-
-/-
AVG
1
•
•/•
•/•/•
•/-/-
•/•
•/•/•
•/-/-
•/•
•/-
•/-/-
•/-/-
•/-/-
•/-/-
•/-/-
CAT III 600 V
Cat. IV 600 V
Cat. III 600 V
Cat. IV 600 V
Cat. III 600 V
Cat. III 600 V
•/•
•
•/•
•
•/•
-
-/-
•/•
•
MX 57 Ex
MTX 3283
MTX 3282
MTX 3281
MX 58HD
3/01/08
15:16
Page 43
MULTIMÈTRE TERRAIN
44HD
mérique
000
MX 20HD
MX 26
MX 24B
MX 23
MX 22
MX 21
MX 2B
MX 1
Numérique
2000
Numérique
5000
TRMS
AC+DC
1
•
Numérique
5000/50000
TRMS
AC & AC+DC
1
•
Numérique
5000/50000
TRMS
AC & AC+DC
1
•
Numérique
4000
Numérique
2000
Analogique
-
Analogique
-
AVG
AVG
-
-
1
•
1
-
-
•/•
0,30%
100 kHz
•/•
•/•
0,30%
1 kHz
•/•
-/•
0,30%
1kHz
•/•
-/•
0,30%
500 Hz
•/•
1%
500 Hz
•/•
Classe 2
1 kHz
-/•
Classe 2
1 kHz
-/•
IP65
IP65
AVG
AVG
1
•
1
/•
30%
kHz
•/•
0,50%
500 Hz
•/•
P67
IP67
/1000 V
0A
750V/1000 V
10 A
750V/1000 V
10 A
750V/1000 V
10 A
750V/1000 V
-
600 V
10 A
600 V
-
1500 V
- / 10 A
1500 V
10 A
MΩ /•/•
20 MΩ/•/•
50 MΩ/•/•
500 kHz/-/-
50 MΩ/•/•
500 kHz/-/-
50 MΩ/•/•
500 kHz/-/-
40 MΩ/•/•
400 kHz/-/-
20 MΩ/•/•
20 kΩ/•/•
20 kΩ/•/•
50 mF
50 mF
50 mF
•/-
•/-
1 kHz BW
Livré avec pince
200 A
•
1 kHz BW
•/-/-
•/-/-
0 µF
-/-
•/-
-/-
•/-
1 ms/1 kHz BW
1 kHz BW
•
•
•
•
•
•
•/•
•/•
•/•/•
•/•
500 Hz BW
500 Hz BW
•
•/-
•
•
•/-
/-/-
•/-/II 600 V
•/•
-
Cat. II 600 V
Cat. III 600 V
Cat. III 600 V
Cat. III 600 V
Cat. III 600 V
Cat. III 600 V
Cat. II 600 V
Cat. III 600 V
•/•
-
•/•
•
•/•
•
•/•
•
•/•
•/•
•/•
•/•
MX 59HD
MX 2B
43
3/01/08
15:17
Page 44
Guide de sélection
Oscilloscopes de terrain
Maintenance électronique
Caractéristiques
44
OX
7104
Bande passante
100 MHz
4 isolées
Cat. III 600 V
Echantillonnage numérique monocoup
1 Gé/s
Mode répétitif (ETS)
50 Gé/s
12 bits
Détection de transitoires (Glitch)
2 ns
Mise à l’échelle / Unité physique
•/•
Communication PC / Centronics
•/•*
Ethernet 10 Mb + Serveur Web
•
Alimentation secteur / Batterie
•/•
Caractéristiques « Oscilloscope »
Sensibilité d'entrée (par division)
150 µV-200 V
15 MHz, 1,5 MHz
Filtres analogiques
5 kHz
Base de temps (par division)
1 ns-200 s
Mode Roll / Mode XY
•/•
Mémorisation numérique des signaux
200x 2,5 k
50k (Option)
4
Modes Persistance / Moyennage
•/•
Mode SPO (Smart Persistence
Oscilloscope)
Mesures automatiques / Curseurs
19/•
Déclenchement impulsions largeur/nbre
•/•
Déclenchement vidéo (compteur lignes)
•
Hold-Off / Retard réglable
•/•
Fonctions de calcul + - / x / : / avancées
•/•/•/•
Autoset avec sélection des voies
•
Fonctions complémentaires
Analyse spectrale FFT Lin / Log
12 bits / 72 dB
Multimètre TRMS
200 kHz
Analyse d’harmoniques
61 rangs*
Enregistreur multi-seuils (nbre voies)
4*
Affichage couleur / N&B / Tube
•/-/Etalonnage Soft 100% « boîtier fermé »
•
Labo “polyvalents”
Industriel
Labo “SPO” numériques a
OX
7102
OX
7062
OX
7042
OX
6202
OX
6152
OX
6062
MTX
3354
MTX
3352B
100 MHz
2 isolées
Cat. III 600 V
60 MHz
2 isolées
Cat. III 600 V
40 MHz
2 isolées
Cat. III 600 V
200 MHz
2 / classe 1
Cat. II 300 V
150 MHz
2 / classe 1
Cat. II 300 V
60 MHz
2 / classe 1
Cat. II 300 V
150 MHz
4 / classe 1
Cat. II 300 V
100 MHz
2 / classe 1
Cat. II 300 V
1 Gé/s
50 Gé/s
12 bits
2 ns
•/•
•/•*
•
•/•
1 Gé/s
50 Gé/s
12 bits
2 ns
•/•
•/•*
•
•/•
1 Gé/s
50 Gé/s
12 bits
2 ns
•/•
•/•*
•
•/•
1 Gé/s
50 Gé/s
10 bits
2 ns
•/•
•/•*
•
•/-
1 Gé/s
50 Gé/s
10 bits
2 ns
•/•
•/•*
•
•/-
1 Gé/s
50 Gé/s
10 bits
2 ns
•/•
•/•*
•
•/-
200 Mé/s
100 Gé/s
9 bits
10 ns
•/•
•/•
•
•/-
200 Mé/s
100 Gé/s
9 bits
10 ns
•/•
•/•
•
•/-
150 µV -200 V 150 µV -200 V 150 µV -200 V 150 µV-100 V
150 µV-100 V
150 µV-100 V 250 µV-100 V 250 µV-100 V
15 MHz, 1,5 MHz 15 MHz, 1,5 MHz 15 MHz, 1,5 MHz 15 MHz, 1,5 MHz 15 MHz, 1,5 MHz 15 MHz, 1,5 MHz 15 MHz, 1,5 MHz 15 MHz, 1,5 MHz 1
5 kHz
5 kHz
5 kHz
5 kHz
5 kHz
5 kHz
5 kHz
5 kHz
1 ns-200 s
1 ns-200 s
1 ns-200 s
1 ns-200 s
1 ns-200 s
1 ns-200 s
1 ns-200 s
1 ns-200 s
•/•
•/•
•/•
•/•
•/•
•/•
•/•
•/•
200x 2,5 k
200x 2,5 k
200x 2,5 k
200x 2,5 k
200x 2,5 k
200x 2,5 k
16x 50 k
16x 50 k
50k (Option)
50k (Option)
50k (Option)
4
4
4
4
4
4
4
4
•/•
•/•
•/•
•/•
•/•
•/•
•/•
•/•
-
-
-
-
-
-
19/•
•/•
•
•/•
•/•/•/•
•
19/•
•/•
•
•/•
•/•/•/•
•
19/•
•/•
•
•/•
•/•/•/•
•
19/•
•/•
•/•/•/•/•
19/•
•/•
•/•/•/•/•
19/•
•/•
•/•/•/•/•
50 kWav./s max 50 kWav./s max 5
19/•
•/•
•
•/•
•/•/•/•
•
12 bits / 72 dB 12 bits / 72 dB 12 bits / 72 dB 10 bits / 60 dB 10 bits / 60 dB 10 bits / 60 dB 9 bits / 54 dB
200 kHz
200 kHz
200 kHz
200 kHz
200 kHz
200 kHz
61 rangs*
61 rangs*
61 rangs*
31 rangs*
2*
2*
2*
4*
•/-/•
•/•/•
•/•/•
•/-/•
•/-/•
•/•/•
OX 7104
OX 6000
•/-/•
19/•
•/•
•
•/•
•/•/•/•
•
9 bits / 54 dB
31 rangs*
2*
•/•/•
3/01/08
15:17
Page 45
on OSCILLOSCOPES
mériques avancés
Labo virtuels SCOPEin@BOX
Labo mixtes numériques/analogues
Différentiels
Labo analogiques
Didactiques
TX
52B
MTX
3252B
MTX
1054
MTX
1052
OX
8100
OX
8050
OX
8040
OX
832
OX
863B
OX
803B
OX
530
OX
71
MHz
asse 1
300 V
60 MHz
2 / classe 1
Cat. II 300 V
150 MHz
4 / classe 1
Cat. II 300 V
150 MHz
4 / classe 1
Cat. II 300 V
200 Mé/s
100 Gé/s
9 bits
10 ns
•/•
•/•
•
•/-
200 Mé/s
100 Gé/s
9 bits
10 ns
•/•
•/•
•
•/-
200 Mé/s
100 Gé/s
9 bits
10 ns
•/•
•/•
•
•/-
100 MHz
2 / classe 1
Cat. II 300 V
•
100 Mé/s
20 Gé/s
8 bits
20 ns
•/•/•
•/-
60 MHz
2 / classe 1
Cat. II 300 V
•
100 Mé/s
20 Gé/s
8 bits
20 ns
•/•/•
•/-
40 MHz
2 / classe 1
Cat. II 300 V
•
50 Mé/s
10 Gé/s
8 bits
20 ns
•/•/•*
•/-
30 MHz
2 différentielles
Cat. II 600 V
•
•*/•/-
150 MHz
2 / classe 1
Cat. II 300 V
•
•*/•/-
40 MHz
2 / classe 1
Cat. II 300 V
•
•*/•/-
30 MHz
2 / classe 1
Cat. II 300 V
•
•/-
5 MHz
1 + X/isolée
Cat. II 400 V
•
•/-
2 mV-5 V
1 mV-20 V
5 mV-20 V
50 mV-5 V
-
5 ns-0,1 s
-/•
10 ns-0,2 s
-/•
10 ns-0,2 s
-/•
500 ns-0,5 s
-/•
-
-
-
-
-
-
-
-
Mé/s
Gé/s
bits
0 ns
/•
/•
•
•/-
V-100 V 250 µV-100 V 250 µV-100 V 250 µV-100 V
2 mV-5 V
1 mV-20 V
5 mV-20 V
10 mV-200 V
, 1,5 MHz 15 MHz, 1,5 MHz 15 MHz, 1,5 MHz 15 MHz, 1,5 MHz
20 MHz
kHz
5 kHz
5 kHz
5 kHz
-200 s
1 ns-200 s
1 ns-200 s
1 ns-200 s
5 ns-200 s
5 ns-200 s
10 ns-200 s
50 ns-0,2 s
/•
•/•
•/•
•/•
•/•
•/•
•/•
-/•
50 k/Voie +
50 k/Voie +
50 k
16x 50 k
2x (1,8 or 16 k) 2x (1,8 or 16 k) 2x (1,8 or 16 k)
Disque dur PC Disque dur PC
4
4
4
4
2
2
2
/•
•/•
•/•
•/•
•/•
•/•
•/•
av./s max 50 kWav./s max 50 kWav./s max 50 kWav./s max
9/•
/•
•
/•
/•/•
•
/ 54 dB
angs*
2*
/•/•
-
-
-
-
-
-
-
-
19/•
•/•
•
•/•
•/•/•/•
•
19/•
•/•
•
•/•
•/•/•/•
•
19/•
•/•
•
•/•
•/•/•/•
•
17/•
•
•/•
•/-/-/•
17/•
•
•/•
•/•/-/•
17/•
•
-/•/•/-/•
•/•
•/-/-/•
-/•
•
•/•
•/-/-/•
•
•/•
•/-/-/•
-/•/-/-/•
-/-
9 bits / 54 dB
31 rangs*
2*
9 bits / 54 dB
31 rangs
4
9 bits / 54 dB
31 rangs
2
8 bits / 49 dB
-
8 bits / 49 dB
-
-
-
-
-
-
-
•/•/•
Ecran PC
•
Ecran PC
•
-/-/•
-
-/-/•
-
-/-/•
-
-/-/•
-
-/-/•
-
-/-/•
-
-/-/•
-
-/-/•
-
MTX 3354
MTX 1054
45
3/01/08
15:17
Page 46
Accessoires de transport et de protection
Référence
Description Pour MULTIMETRES
AE0237
MC0160B
MC0159B
AE0190
AE0193
AE0216
AE0227
AE0228
HX0009
HX0052
Gaine
Gaine
Poignée
Etui
Etui
Etui
Mallette
Mallette
Mallette
Etui
MX 21, MX 22, MX 23, MX 24B, MX 26
MX 20, MX 44, MX 53C, MX 54C, MX 56C, MX 57Ex
MX 21, MX 22, MX 23, MX 24B, MX 26
MX 20, MX 44, MX 57Ex, MX 53C, MX 54C, MX 56C
MX 1, MX 2B, MX 125, MX 135
MX 1, MX 2B
MX 21, MX 22, MX 23, MX 24B, MX 26
MTX3281, MTX 3282, MTX 3283
P01298072
NOUVEAU
P01298004
Référence
Description Pour PINCES
AE0190
AE0236
HA1339
Etui
Etui
Mallette
MX 1240, MX 1140
MX 355, MX 350
MX 240, MX 2040
P01298071
46
Référence
Description Pour CONTROLEURS
AE0226
Etui
Pour une utilisation
universelle, l’intérieur
de ces accessoires de
transport est en mousse.
MX 406B, MX 435B
Référence
Description Pour OSCILLOSCOPES
AE0189
HX0024
HX0038
HX0057
Sacoche séries 8000, 2000, 800 et 500 ; OX71
Sacoche MTX série 3240, 3250, 3252, 3352, 3354
Valise de transport pour Scopix
Valise équipée Scopix
NOUVEAU
P01298068
P01298069
NOUVEAU
Référence
Description
P01298071
P01298004
P01298072
P01298068
P01298069
Mallette, 270 x 195 x 65 mm
Valise chantier, 272 x 248 x 130 mm
Valise chantier, 272 x 248 x 182 mm
AE 0237
MC 0160B
MC 0160B + MC 0159B
AE 0189
HX 0024
3/01/08
15:17
Page 47
Index
Produit
Description
Page
Accessoires didactiques
Boîtes de résistances, boîtes de capacité . . . . . . . . . . . . . . . . 21
Accessoires de transport et de protection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Accessoires pour multimètres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 à 39
Accessoires de test
Câbles coaxiaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Raccordements / Cordons pointes de touche/
Accessoires IP2X . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Thermocouple K . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
Sondes compactes
HX0003/HX0004/HX0005/HX0006/
HX0026/HX0027/ HX0206/HX0210/HX0220 . . . . . . . . . . . . . 15
Sondes de courant
E3N / PAC12 / MN 60 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
A
AX 501
AX 502
AX 503
Alimentation stabilisée
19
19
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
..............................................
..............................................
C
Description
Page
Multimètre numérique 5000 points . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Multimètre analogique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Ampèremètre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Pince multimètre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Mégohmmètre analogique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Contrôleur d’installation multifonction . . . . . . . . . . . . . . . . . . . . . . 35
Multimètre numérique pour environnement difficile . . . . . . 28
Multimètre de table 50 000 pts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Multimètre de table 50 000 pts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Testeur de parafoudre et mégohmmètre . . . . . . . . . . . . . . . . . . 36
Cosphymètre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
O
CX 1651
Calibrateur multifonction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
G
GX 1010
Générateur BF et BF arbitraire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
I
OX
OX
OX
OX
OX
530
6062
6152
6202
7042
OX 7062
IX 3131B
Pont RLC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
OX 71
OX 7102
M
MTX
MTX
MTX
MTX
Produit
MX 26
MX 2B
MX 35
MX 350
MX 355
MX 406B
MX 435C
MX 44HD
MX 553
MX 556
MX 57 Ex
MX 58HD
MX 59HD
MX 604
MX 650
MX 655
MX 98
1032-B
1032-C
1050
1052
Sondes différentielles 30 MHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Sondes différentielles 50 MHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Analyseur de spectre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Oscilloscope numérique analyseur
enregistreur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10-11
MTX 1054
enregistreur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10-11
MTX 3240
Générateur mesureur autonome . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
MTX 3250
Multimètre de table 50 000 pts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
MTX 3252
enregistreur 2 x 60 MHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-5-8-9
MTX 3281
Multimètre de terrain 100 000 points . . . . . . . 22-23-26-27
MTX 3282
MTX 3283
MTX 3352
analyseur enregistreur 2x 100 MHz . . . . . . . . . . . . . . . . . . 4-5-8-9
MTX 3354
analyseur enregistreur 4 x 150 MHz . . . . . . . . . . . . . . . . . 4-5-8-9
MTX 9030-Z Sondes différentielles 30 MHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
MX 1
Multimètre analogique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
MX 1140
MX 1240
MX 125
Voltmètre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
MX 135
Ampèremètre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
MX 20HD
MX 21
MX 22
MX 23
MX 24B
MX 25
Voltmètre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
OX 7104
OX 803B
OX 8040
OX 8050
OX 8100
OX 832
OX 863B
Oscilloscope analogique 2 x 30/35 MHz . . . . . . . . . . . . . . . . . . 13
Oscilloscope-analyseur 60 MHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Oscilloscope-analyseur 150 MHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Oscilloscope-analyseur 200 MHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Oscilloscope portable autonome
40 MHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22-23-24-25
60 MHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-23-24-25
Didascope monovoie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
100 MHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-23-24-25
100 MHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-23-24-25
Oscilloscope analogique 2 x 40 MHz . . . . . . . . . . . . . . . . . . . . . . . 13
Oscilloscope mixte analogique
numérique 2 x 40 MHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Oscilloscope mixte analogique numérique . . . . . . . . . . . . . . . 12
Oscilloscope mixte analogique
numérique 2 x 100 MHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Oscilloscope différentiel analogique . . . . . . . . . . . . . . . . . . . . . . . . . 13
Oscilloscope analogique 2 x 150 MHz . . . . . . . . . . . . . . . . . . . . . 13
P
PX 110
PX 120
Wattmètre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Wattmètre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
R
Rack
Racks 19’’ pour oscilloscopes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-13
S
SX 1232
SX 1234
SX-ASYC2C
SX-DMM
SX-METRO
SX-OXMTX
Logiciel de calibrage pour multimètre . . . . . . . . . . . . . . . . . . . . . . 37
Logiciel d’acquisition de données
pour multimètres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Logiciel de traitement de données . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Didacticiel produits OX ou MTX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
47
3/01/08
14:52
Page 102
Agences commerciales
LILLE
Tél. : 03 20 55 96 41- Fax : 03 20 55 91 39
[email protected]
LYON
Tél. : 04 72 65 77 60 - Fax : 04 78 03 15 39
[email protected]
NANCY
Tél. : 03 83 92 19 21- Fax : 03 83 90 32 11
[email protected]
NANTES
Tél. : 02 40 84 01 16 - Fax : 02 40 75 35 55
[email protected]
PARIS
Tél. : 01 44 85 44 75 - Fax : 01 46 27 07 48
[email protected]
RENNES
Tél. : 02 99 22 80 80 - Fax : 02 99 22 80 89
[email protected]
TOULOUSE
Tél. : 05 62 74 50 30 - Fax : 05 61 71 45 06
[email protected]
Service Export
Tél. : +33 1 44 85 44 86 - Fax : +33 1 46 27 95 59
[email protected]
Filiale Suisse
Filiale Moyen-Orient
Einsiedlerstrasse 535
8810 HORGEN
Tél. : 044 727 75 55
Fax : 044 727 75 56
[email protected]
www.chauvin-arnoux.ch
P.O. BOX 60-154
1241 2020 JAL EL DIB (Beyrouth)
Tél. : (01) 89 04 25
Fax : (01) 89 04 24
[email protected]
www.chauvin-arnoux.com
ALLEMAGNE
Tél. : +49 07851 99 26-0 - Fax : +49 07851 99 26-60
[email protected]
ROYAUME-UNI
Tél. : +44 1628 788 888 - Fax : +44 1628 628 099
[email protected]
ESPAGNE
Tél. : +34 93 459 08 11 - Fax : +34 93 459 14 43
[email protected]
ETATS-UNIS
Tél. : +1 (508) 698-2115 - +1 Fax : (508) 698-2118
[email protected]
ITALIE
Tél. : +39 039 245 75 45 - Fax : +39 039 481 561
[email protected]
CHINE
Tél. : +86 21 65 21 51 96 - Fax : +86 21 65 21 61 07
[email protected]
AUTRICHE
Tél. : +43 1 61 61 9 61 - Fax : +43 1 61 61 9 61 61
[email protected]
SCANDINAVIE
Tél. : +46 8 50 52 68 00 - Fax : +46 8 50 52 68 10
[email protected]
190, rue Championnet 75876 - PARIS Cedex 18
[email protected] - www.metrix.fr
906 130 093 Ed. 6 - VS 12/2007 - Document non contractuel - Caractéristiques à se faire confirmer avant commande - Athana
Nos autres filiales

2 - MAEG Equipements Outillages Professionnels en algérie

Transcription

Documents pareils

Une interface CAT et mode numérique pour le FT-817.

Declaration de Conformite AMD

Pod-H

Sigma 8 HD LTE Data Sheet FRA

Canadian Cat Association/ Association Féline

DVB-T DAB Stick S8 P-FR

Madame, Monsieur, - Hotel Bellepierre

CEBPL_UDOGEC_Placements_Juin 2013

MH-460영문 메뉴얼(SQ삭제)

Conrad DS1042C
