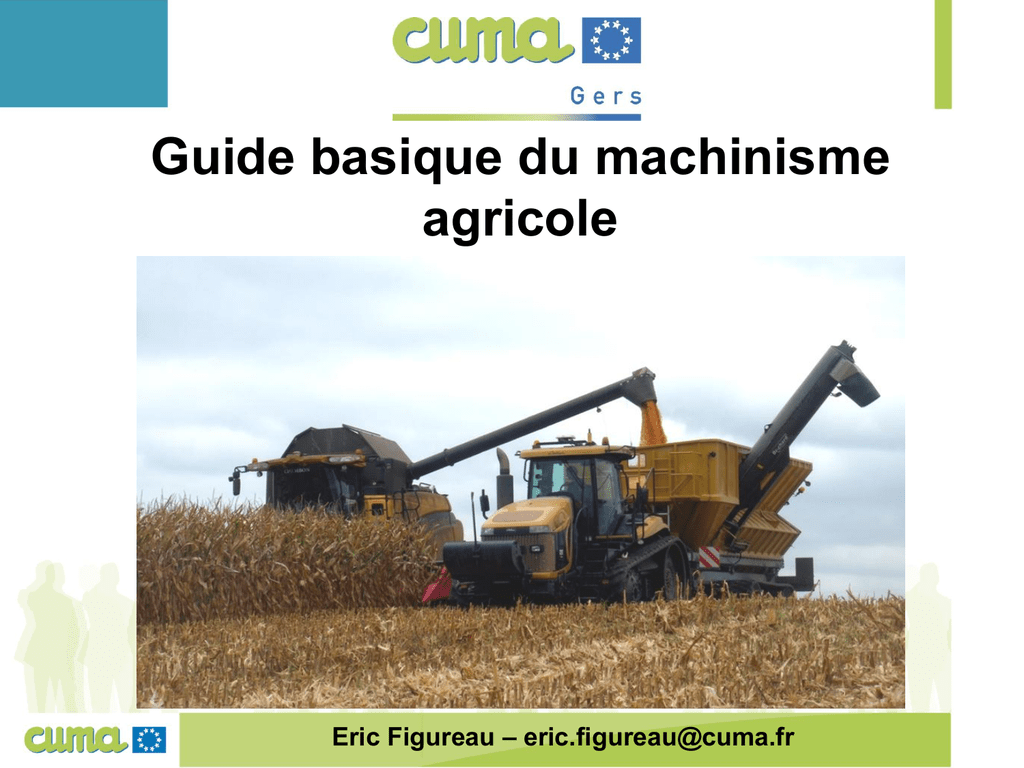

Guide basique du machinisme
agricole
Eric Figureau – [email protected]
Avant propos
•
•
•
•
•
Guide basique et très général
Simplifié à outrance
Nombreuses exceptions – cas particuliers
Non exhaustif
Chaque outil peut être détaillé sur des centaines
ou milliers de pages  nécessité de simplifier
Le matériel agricole est là pour servir l’agronomie
et non le contraire
• Toujours resituer dans le système de production
Eric Figureau – [email protected]
Plan
•
•
•
•
•
•
•
•
•
•
•
•
•
Matériel de travail du sol
Semis
Récolte des graines
Fourrage – voie sèche
Fourrage – voie humide - ensilage
Fourrage – voie humide – enrubannage
Protection des cultures
Fertilisation
Irrigation
Manutention
Transport
Matériel d’élevage
Divers
Eric Figureau – [email protected]
Les outils de travail du sol
Quelques EXEMPLES d’ITK
Exemples pour mieux comprendre – 1 000 000 de facteurs de variations selon les zones/fermes
Discutable à l’infini
A base de labour – coteaux du Gers – céréales à paille
Récolte – déchaumage – labour – herse rotative - semoir
Techniques sans labour (TSL) – coteaux du Gers – céréales à paille
Récolte – déchaumage – (déchaumage) – semoir TSL
Récolte – outil à dents (profond) - semoir TSL
Semis direct – coteaux du Gers – céréales à paille
Récolte – semis SD
Wsol profond
Nom : charrue (réversible)
Fonction : retourner la couche superficiel du sol – labour
Profondeur : 20-30 cm
Wsol profond
Nom : décompacteur
Fonction : Ameublir le sol et casser la semelle de labour
Profondeur : 30-35 cm
Wsol profond
Nom : Chisel (cultivateur lourd)
Fonction : Ameublir le sol en profondeur
Profondeur : 20-25 cm
Wsol superficiel ou profond
Nom : Déchaumeur à dents
Fonction : Mélanger les résidus de culture à la terre après récolte
Profondeur : 5-10 cm (superficiel) ou 10-15 (« profond »)
Wsol superficiel
Nom : Déchaumeur à disques indépendants (DDI)
Fonction : Mélanger les résidus de culture à la terre après récolte
Profondeur : 5-10 cm (superficiel)
Wsol superficiel
Nom : Cover-crop (déchaumeur à disques, pulvériseur)
Fonction : Mélanger les résidus de culture à la terre après récolte
Profondeur : 5-10 cm (superficiel)
Remarque : selon la forme des
trains de disques et leur diamètre, le
nom varie : « off-set », « tandem »,
« cover-crop »
Wsol superficiel
Nom : Vibroculteur
Fonction : Préparer lit de semences + casser les mottes (reprises de labour)
Profondeur : 5-10 cm (superficiel)
Queue de cochon
Dents vibrantes
Wsol superficiel
Nom : Charrue déchaumeuse
Fonction : retourner la couche superficiel du sol – labour
Profondeur : 10-15 cm (superficiel)
Wsol - outils animés
Nom : Herse rotative
Fonction : Préparer le lit de semence en pulvérisant les mottes
Profondeur : 5-10 cm (superficiel)
Wsol - outils animés
Nom : cultivateur rotatif à axe horizontal (fraise)
Fonction : Préparer le lit de semence en pulvérisant les mottes
Profondeur : 5-10 cm (superficiel)
Wsol - outils animés
Nom : Machine à bêcher (rotobeche)
Fonction : retourner la couche superficiel du sol – SANS semelle de labour
Profondeur : 10-15 cm (superficiel)
Wsol - de surface
Nom : Rouleau cambridge
Fonction : rappuyer le sol
Wsol - « nouveau »
Nom : Strip-till (outil de travail en bande)
Fonction : préparer le sol de manière soignée mais uniquement sur la ligne de semis
Profondeur : 10-20 cm
Cultures concernées : colza, maïs, féverole, soja ((tournesol))
Les outils de semis
Simplifié à outrance car une infinité de possibilité
Semis
Nom : Semoir dit à céréales mécanique /en ligne
Préparation du sol requise : lit de semence soignée
Graines : céréales, légumineuses à graines (sauf soja), prairies, cultures associées
Semis
Nom : Semoir pneumatique à disques (TSL : techniques sans labours)
Préparation du sol requise : déchaumage OU labour
Graines : céréales, légumineuses à graines (sauf soja), prairies, cultures associées
(généralement combiné à un outil de préparation)
Semis
Nom : Semoir pneumatique à dents (TSL : techniques sans labours)
Préparation du sol requise : déchaumage (OU labour…)
Graines : céréales, légumineuses à graines (sauf soja), prairies, cultures associées
Semis
Nom : Semis direct à disques
Préparation du sol requise : aucune
Graines : ça dépend de beaucoup de choses….voir des présentations détaillées
Semis
Nom : Semis direct à dents
Préparation du sol requise : aucune
Graines : ça dépend de beaucoup de choses….voir des présentations détaillées
Semis
Nom : Semoir monograine classique
Préparation du sol requise : soignée
Graines : colza, maïs, tournesol, betterave, haricot, soja, sorgho
Semis
Nom : Semoir « spécial déchaumeur »
Préparation du sol requise : très variable
Graines : céréales, couverts, légumineuses à graines
Cover-crop
Semis
Nom : Semoir de semis à la volée
Préparation du sol requise : très variable
Graines : céréales, couverts, légumineuses à graines
La récolte des GRAINES
moisson
Moisson
Moissonneuse-batteuse
Deux grands types de fonctionnement : conventionnelle ou axiale
Il faut rajouter de quoi récolter maintenant!!!
Moisson
Nom : coupe « céréale » classique
Cultures : céréales, légumineuses à graines
Moisson
Nom : coupe céréales classique + scie à colza (+tablier)
Cultures : colza
Moisson
Nom : coupe céréales classique + sabre à tournesols
Cultures : tournesols
Moisson
Nom : cueilleur maïs
Cultures : maïs
Moisson
Nom : Récupérateur des menues-pailles
Cultures : céréales à paille
La récolte des fourrages en sec
fenaison
ITK Fourrage
Fenaison
Fauche – fanage – andainage – pressage - transport
Ensilage herbe
Fauche – andainage – ensilage - transport
Affouragement en vert
Fauche – récolte/transport
Fenaison
Nom : Faucheuse rotative à assiette
Fonction : couper l’herbe
Fenaison
Nom : Faucheuse conditionneuse (rotative à assiette)
Fonction : couper l’herbe et la mettre en andain
Fenaison
Nom : groupe de fauche
Fonction : couper l’herbe (option : mettre en andain), grande largeur
Fenaison
Nom : Faneuse
Fonction : retourner l’herbe coupée pour la faire sécher
Fenaison
Nom : Andaineur à toupies
Fonction : mettre l’herbe sèche (ou pas en 2013) en andain pour la récolte/pressage
Fenaison
Nom : Andaineur à soleil
Fonction : mettre l’herbe sèche (ou pas en 2013) en andain pour la récolte/pressage
Fenaison
Nom : Andaineur à tapis
Fonction : mettre l’herbe sèche (ou pas en 2013) en andain pour la récolte/pressage
Fenaison
Nom : Presse à balle ronde (roundballer)
Fonction : mettre l’herbe sèche andainée en botte/balle ronde
Fenaison
Nom : Presse à balle carrée (haute densité modulable) – big baller
Fonction : mettre l’herbe sèche andainée en botte/balle « carrée » - rectangulaire
Fenaison
Nom : Presse à petite balle carrée
Fonction : mettre l’herbe sèche andainée en botte/balle carrée (petit format)
Idéal pour les centres équestre…
La récolte des fourrages
en voie humide
ensilage
Ensilage
Nom : Ensileuse automotrice
Fonction : Hacher le fourrage en brin plus ou moins fin (de l’ordre du mm)
Il faut rajouter de quoi récolter maintenant!!!
Ensilage
Nom : bec à maïs pour ensileuse (rare de nos jours)
Fonction : Amène et coupe les rangs de maïs dans la machine
Culture : maïs
Ensilage
Nom : Kemper pour ensileuse
Fonction : Amène et coupe les rangs de maïs dans la machine
Culture : maïs
Ne nécessite pas de suivre les rangs de la culture = super pratique
Ensilage
Nom : pick up pour ensileuse
Fonction : Amène l’herbe coupée, andainée, non séchée, à la machine
Culture : herbe
Ensilage
Nom : coupe à disque pour ensileuse
Fonction : coupe des cultures en plein (pas de rangs) pour l’ensileuse
Culture : céréales immatures, herbe
Ensilage
Nom : ensileuse trainée
Fonction : Ensile le maïs (généralement), possibilité herbe en changeant le frontal
Culture : maïs
La récolte des fourrages
en voie humide
Enrubannage
Affouragement en vert
Enrubannage
Nom : Enrubanneuse
Fonction : Emballe des bottes rondes sous plastique
Culture : herbe humide
Enrubannage
Nom : Combiné enrubanneuse
Fonction : Presse puis emballe des bottes rondes sous plastique
Culture : herbe humide
Affouragement en vert
Nom : Récolteuse chargeuse
Fonction : Charge l’herbe coupée
Culture : herbe
Affouragement en vert
Nom : Récolteuse à fléaux
Fonction : Coupe, hache et charge l’herbe
Culture : herbe
Les outils de protection des
cultures
Protection des cultures
Nom : Pulvérisateur porté
Fonction : Pulvérise les produits phyto sur les cultures
Protection des cultures
Nom : Pulvérisateur trainée
Fonction : Pulvérise les produits phyto sur les cultures
Protection des cultures
Nom : Pulvérisateur automoteur
Fonction : Pulvérise les produits phyto sur les cultures sans tracteur
Protection des cultures
Nom : bineuse
Fonction : détruit mécaniquement les adventices dans l’inter rang
Culture : maïs, tournesol, soja, betterave, sorgho (cultures sarclées), colza
Protection des cultures
Nom : Désherbineuse
Fonction : détruit mécaniquement les adventices dans l’inter rang des cultures sarclées
+ pulvérise un produit phytosanitaire en même temps
Culture : maïs, tournesol, soja, betterave, sorgho (cultures sarclées), colza
Protection des cultures
Nom : Herse étrille – herse peigne
Fonction : détruit mécaniquement les adventices + des céréales (attention)
Cultures : céréales à paille, (prairies)
Protection des cultures
Nom : houe rotative - écrouteuse
Fonction : détruit mécaniquement les adventices
Cultures : maïs, tournesol, soja, betterave, sorgho (cultures sarclées), colza
La fertilisation
La fertilisation
Nom : Epandeur d’engrais minéral porté
Fonction : épandre les engrais minéraux sur les cultures
La fertilisation
Nom : Epandeur d’engrais minéral trainé
Fonction : épandre les engrais minéraux sur les cultures
La fertilisation
Nom : Epandeur d’engrais organique (fumier)
Fonction : épandre le fumier sur les parcelles
La fertilisation
Nom : Tonne à lisier
Fonction : épandre le lisier sur les parcelles
La fertilisation
Nom : Tonne à lisier à pendillards
Fonction : épandre le lisier sur les parcelles et limiter la volatilisation du NH3
L’irrigation (simpliste)
L’irrigation
Nom : Enrouleur
Fonction : Irriguer les cultures – avantage de se déplacer
L’irrigation
Nom : Pivot central – mouvement ciruclaire
Fonction : Irriguer les cultures – lié à la parcelle - fixe
La manutention
La manutention
Nom : Tracteur avec chargeur
Fonction : Lever des charges : fumier, balles, palettes, sacs
La manutention
Nom : chargeur télescopique
Fonction : Lever des charges : fumier, balles, palettes, sacs
La manutention
Nom : chargeur articulé
Fonction : Lever des charges : fumier, balles, palettes, sacs
Le transport
Le transport
Nom : Plateau fourrager
Fonction : Transporter des bottes/balles
Le transport
Nom : Remorque
Fonction : Transporter beaucoup de choses voir insolite dans certains départements
Le transport
Nom : Remorque à fond poussant
Fonction : Transport de fourrage - fourrage poussé pour l’éjection
Le transport
Nom : Transbordeur
Fonction : Transporter du grain entre la batteuse et les remorques au bord du champ
Le matériel « d’élevage »
Le matériel d’élevage
Nom : Désileuse
Fonction : charger et transporter l’ensilage du silo aux auges/rateliers
Le matériel d’élevage
Nom : Pailleuse
Fonction : Délier une botte et éparpiller la paille pour la création d’une litière
Le matériel d’élevage
Nom : Bol mélangeur
Fonction : Mélanger et distribuer une ration composée aux animaux
Le matériel d’élevage
Nom : Bol mélangeur automoteur
Fonction : Charger, mélanger et distribuer une ration composée aux animaux
Le matériel d’élevage
Nom : Bétaillère trainée
Fonction : Permet le déplacement des animaux
Le matériel « autre »
Le matériel « autre »
Nom : Machine à vendanger automotrice
Fonction : Vendange les vignes
Le matériel « autre »
Nom : Broyeur de culture
Fonction : Broyer les résidus de culture
Bibliographie - images
•FD CUMA 32
•Agri Affaires
•Gros Tracteur Passion (…)
•Sites des constructeurs
•Bien d’autres
Non-traité ici
•Culture des tubercules (pomme de terre et betterave)
•Vignes
•Riz, canne à sucre, coton, etc
•Légumes de plein champ
•Porte-graines
•Vergers
•Maraichage
•Cultures spécialisées
•Horticulture
