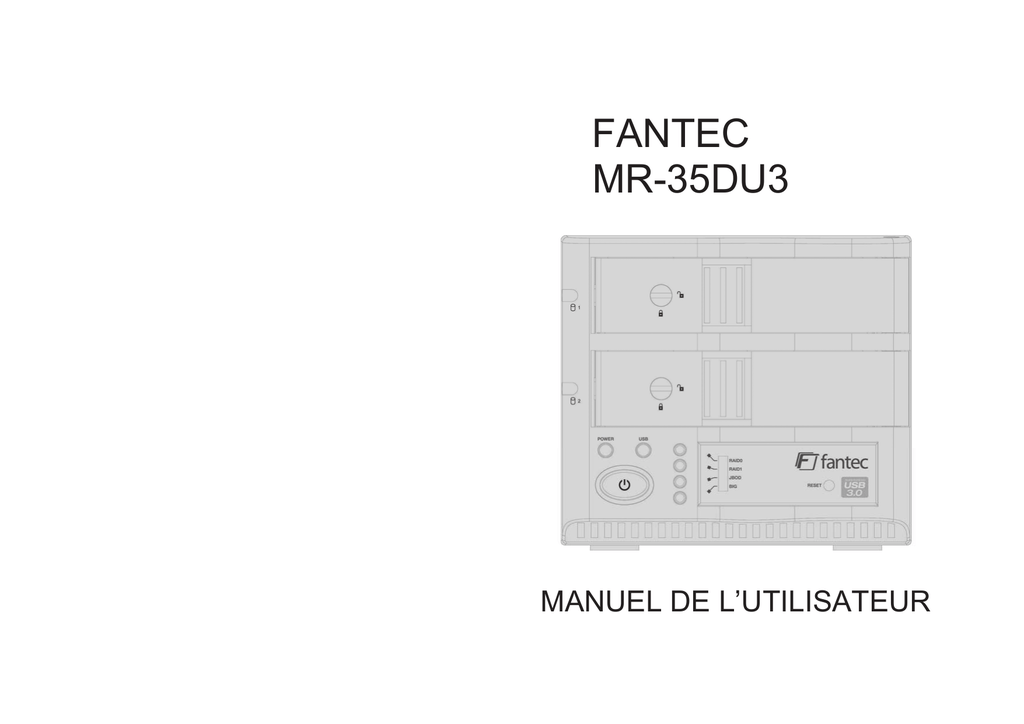

MR-35DU3
MANUEL DE L’UTILISATEUR
1. Présentation du produit……………………………………………
MENU
MENU ................................................................................................................................
1
1. Présentation du produit……………………………………………………………………...
2
2. Fonctionnement.............................................................................................................
2.1 Interface USB………………………………………………………….………………………
2.1.1 Mode JBOD .............................................................................................................
2.1.1 Mode BIG …. .............................................................................................................
2.1.3 Mode RAID0/FAST ....................................................................................................
2.1.3 Mode RAID1/SAFE ....................................................................................................
2.1.5 Partition des volumes…………………………………………..……………………….....
3
6
6
7
8
9
10
3. A NOTER........................................................................................................................
14
4. Fonctionnalités…………………………………………………………………………….…
4.1 Solution de stockage externe haut début, Superspeed ,USB 3.0 5.0 Go/s..................
4.2 Disque dur Serial ATA…………………………………………………………………..…...
4.3 Quatre modèles de fonctionnement……………………………………………………......
4.4 Compatible avec Windows /XP/VISTA/7 & MAC OS 9.0 et plus…………………….....
4.4.1 Extension de système pour Windows.......................................................................
14
14
15
15
17
17
5. Contenu de l'emballage ..............................................................................................
18
Interface 2x disques durs SATA sur USB 3.0 5.0G.
Façade
Dos
1
Utilisez le port USB pour relier l'appareil à l'ordinateur et mettez-le sous tension.
2. Fonctionnement :
Installation du disque dur :faites pivoter le verrou
, et tirez sur le
bouton pour insérer 1 ou 2 disques durs. Refermez le bouton : l'installation est
terminée (Cette opération est illustrée sur les schémas ci-dessous)
Placez l'interrupteur sur RAID0. Le voyant s'allume et l'hôte se met en mode
RAID0 actif.
Placez l'interrupteur sur RAID1. Le voyant RAID1 s'allume et l'hôte se met en mode
RAID1 actif.
Placez l'interrupteur sur JBOD. Le voyant JOBD s'allume et l'hôte se met en mode
JOBD actif.
Placez l'interrupteur sur BIG. Le voyant BIG s'allume et l'hôte se met en mode
BIG actif.
émet une lumière bleue et vive pour
Le voyant disque dur
indiquer que la connexion du disque dur est correcte.
émet une lumière rose qui clignote pour
indiquer une mauvaise transmission du disque dur.
émet une lumière rouge qui clignote pour
indiquer une erreur de connexion du disque dur.
Remarque : faites pivoter le verrou au point indiqué
pour ouvrir le volet et
installer/désinstaller le disque dur. A l'inverse, lorsque vous tournez le verrou dans l'autre
sens par rapport au point indiqué
2
, vous ne pouvez pas l'ouvrir.
3
Statut du voyant :
mettez en marche et insérez deux disques durs sous des configurations diverses
CONFIGURATION Le disque dur effectue un test
Transfert de données
automatique
En mode de transfert des données : Les
RAID0
Les voyant HDD1 et HDD2
voyants HDD1 et HDD2 clignotent avec une
clignotent en bleu et rouge. Le
lumière violette. Le transfert des données
test automatique est terminé
lorsque le voyant émet une
est terminé lorsque le voyant émet une
lumière bleue.
lumière bleue.
RAID1
lumière bleue.
lumière bleue.
En mode de transfert des données :
JBOD
condition: Le voyant clignote et émet une
lumière violette en fonctionnant avec un
autre disque dur. Le transfert des données
lumière bleue.
lumière bleue.
BIG
lumière bleue.
lumière bleue.
Mettez en marche et si un ou deux disques durs insérés sont endommagés
sous une configuration de fonctionnement différente, le voyant lumineux indique cette condition (HDD1
normal, HDD2 anormal, connexion dans le cas contraire)
CONFIGURATION Le disque dur effectue un test
Transfert de données
automatique
En mode de transfert des données : Le
RAID0
Les voyants HDD1 et HDD2
clignotent avec
voyant HDD1 clignote avec une lumière
en bleu et rouge. Le test
violette, et le voyant HDD2 clignote en
automatique est terminé lorsque alternant une lumière bleue et rouge.
Le transfert des données est terminé
le voyant HDD1 émet une
lorsque le voyant HDD1 émet une lumière
lumière bleue, et que le voyant
bleue et que le voyant HDD2
HDD2 continue de clignoter en
clignote en alternant une lumière bleue et
alternant une lumière bleue et
rouge.
rouge.
RAID1
clignotent avec en bleu et
rouge. Le test automatique est
terminé lorsque le voyant HDD1 alternant une lumière bleue et rouge.
émet une lumière bleue, et que
le voyant HDD2 continue de
bleue et que le voyant HDD2 clignote en
clignoter en alternant une
alternant une lumière bleue et rouge.
lumière bleue et rouge.
4
JBOD
BIG
clignotent avec en bleu et
rouge. Le test automatique est
terminé lorsque le voyant HDD1
émet une lumière bleue, et que
le voyant HDD2 continue de
clignoter en alternant une
lumière bleue et rouge.
lorsque le HDD1 émet une
lumière bleue, et que le voyant
HDD2 continue de clignoter en
alternant une lumière bleue et
rouge.
bleue et que le voyant HDD2 clignote en
bleue et que le voyant HDD2
clignote en alternant une lumière bleue et
rouge.
Attention :
1. Si vous utilisez simultanément deux disques durs et découvrez que le voyant HDD1 ou
HDD2 clignote pendant longtemps en alternance en bleu et rouge, veuillez vérifier que le
disque dur a été installé correctement.
2. Si vous utilisez simultanément deux disques durs, et qu'un disque dur est endommagé
sous configuration RAID0, JBOD, ou BIG, les données sur ce disque dur seront perdues.
Avec une configuration RAID1, vous pouvez envisager retirer le disque dur endommagé et
le remplacer par un disque dur formaté. La fonction « RECONSTRUCTION » du logiciel
5744 lancera la récupération des données.
2.1 Interface USB
2.1.1 Mode JBOD
Les deux lecteurs ont été connectés sur l'appareil par le connecteur HDD1 et HDD2.
L'USB et le câble électrique sont branchés.
Mettez l'interrupteur sur Marche, placez le sélecteur MODE et appuyez sur la touche,
patientez quelques secondes pour que l'ordinateur détecte automatiquement les
périphériques USB et les 2 lecteurs supplémentaires (en cas d'absence de lecteur, la
gestion de disque dur procédera au reformatage). Vous pouvez alors utiliser le disque. Pour
rezoner le lecteur formaté, procédez comme suit (toutes les données du disque dur seront
effacées au moment du formatage).
Cliquez sur « », cliquez à droite sur le menu contextuel, cliquez sur Option Options « »,
le menu de gestion d'ordinateur s'affiche comme suit :
5
2.1.3 Mode RAID0/FAST
Mettez l'interrupteur sur Marche, passez en MODE RAID0 et appuyez sur RESET.
Patientez quelques secondes pour que l'ordinateur détecte automatiquement les
périphériques USB et un lecteur supplémentaire (en cas d'absence de lecteur, la gestion de
disque dur procédera au reformatage). Vous pouvez alors utiliser le disque. Pour rezoner
le lecteur formaté, procédez comme suit (toutes les données du disque dur seront effacées
au moment du formatage).
Cliquez sur « Mon ordinateur », cliquez à droite sur le menu contextuel, cliquez sur l’option
« Gérer », le menu de gestion d'ordinateur s'affiche comme suit :
Cliquez sur le menu « Gestion des disques » :
Menu de droite Menu des disques supplémentaires (H :) et (I :),
sélectionnez « Supprimer la partition du disque ».
Cliquez sur « Partition de disques supplémentaires », et procédez comme indiqué.
2.1.2 Mode BIG
Mettez l'interrupteur sur Marche, positionnez le sélecteur MODE sur BIG et appuyez sur la
touche RESET. Patientez quelques secondes pour que l'ordinateur détecte
automatiquement les périphériques USB.
« Gérer » ”, le menu de gestion d'ordinateur s'affiche comme suit :
Menu de droite Menu des disques supplémentaires (H :) Sélectionnez « Supprimer la
partition du disque ».
Cliquez sur « Partition de disques supplémentaires », et procédez comme indiqué.
6
Menu de droite Menu des disques supplémentaires (H :) Sélectionnez « Supprimer la
partition du disque ».
Cliquez sur « Partition de disques supplémentaires », et procédez comme indiqué
7
2.1.4 Mode RAID1/ SAFE
Mettez l'interrupteur sur Marche, passez en MODE RAID1 et appuyez sur RESET.
Patientez quelques secondes pour que l'ordinateur détecte automatiquement les
périphériques USB et les 2 lecteurs supplémentaires (en cas d'absence de lecteur, la
gestion de disque dur procédera au reformatage). Vous pouvez alors utiliser le disque. Pour
rezoner le lecteur formaté, procédez comme suit (toutes les données du disque dur seront
effacées au moment du formatage).
« Gérer », le menu de gestion d'ordinateur s'affiche comme suit :
Menu de droite Menu des disques supplémentaires (H :) et (I :)
Sélectionnez « Supprimer la partition du disque ».
Cliquez sur « Partition de disques supplémentaires », et procédez comme indiqué
8
2.1.5 Partition des volumes
Cette rubrique explique comment effectuer la partition de volumes après les avoir
configurés sur l'interface SteelVine Manager. Vous devez effectuer la partition des volumes
sur le système d'exploitation de l'ordinateur hôte avant de pouvoir stocker des données sur
les volumes. Consultez la documentation de votre système d'exploitation pour en savoir
plus.
Partition d'un volume
MS Windows
Important : Avant de reconfigurer un volume, faites une sauvegarde de vos données et
supprimez les partitions de conception de référence stockage SteelVine précédemment
définies. Si aucun disque dur n'est connecté au processeur de stockage SteelVine, le
processeur SteelVine (le disque « Non initialisé » sans capacité allouée) sera affiché.
N'initialisez pas et ne modifiez pas ce périphérique.
1. Cliquez à droite sur l’icône Mon ordinateur sur votre bureau et sélectionnez Gérer sur la
fenêtre contextuelle.
2. Sélectionnez Gestion de disque sous Stockage pour ouvrir le gestionnaire de disque
Windows.
9
Chaque disque doit comporter la mention « Basique », la taille correspondant à la capacité
de stockage disponible et un statut « Connecté ». A la place de Basique, un disque peut
s'afficher comme Inconnu, Dynamique, ou Non initialisé.
Si le disque s'affiche comme « Inconnu », cliquez à droite sur l'icône du disque et
sélectionnez Ecrire signature. Une fenêtre s'ouvre avec le disque sélectionné (tous les
disques inconnus peuvent s'afficher sur cette fenêtre). Vérifiez que la case à côté de
chaque disque est cochée et cliquez sur OK. Le disque est maintenant indiqué comme un
disque Basique.
Si le disque s'affiche comme « Dynamique », cliquez à droite sur l'icône du disque et
sélectionnez Repasser en disque basique. Au bout de quelques secondes, le disque
devrait s'afficher comme étant un Disque basique. Si un disque est indiqué comme étant
« “Non initialisé », cliquez à droite sur l'icône du disque et sélectionnez Initialiser le disque.
Une autre boîte de dialogue s'affiche pour que vous puissiez sélectionner le disque à
initialiser. Ne cochez pas l'élément Disque processeur SteelVine et cliquez sur OK. Au bout
de quelques secondes, le disque devrait s'afficher comme étant un Disque basique.
3. Cliquez à droite sur l'espace non affecté du disque configuré et sélectionnez Nouvelle
partition. Si l'option Nouvelle partition n'est pas disponible, commencez par sélectionner le
disque pour l'initialiser. Pour cela, cliquez à droite sur l'élément disque et sélectionnez
« Initialiser le disque ».
6. Indiquez la taille de partition. Par défaut, la partition occupe la totalité du volume.
Cliquez sur Suivant.
7. Assignez une lettre au lecteur ou indiquez un chemin d'accès et cliquez sur Suivant.
4. Cliquez sur Suivant pour lancer l'assistant Partition.
5. Sélectionnez l'option Primaire ou Etendue et cliquez sur Suivant.
10
11
8. Nommez et formatez la partition et cliquez sur .
9. Vérifiez les paramètres de système fichier et cliquez pour créer la partition logique.
Mac OS X
Important : Avant de reconfigurer un volume, faites une sauvegarde de vos données et
placez l'ancien lecteur dans la corbeille pour désactiver toute partition de conception
référence stockage SteelVine définie précédemment. Si aucun disque dur n'est connecté
au périphérique de stockage, le disque du processeur SteelVine (Config disque média 8,0
Go) s'affiche. N'initialisez pas et ne modifiez pas cette partition. Après avoir configuré et
effectué la partition des nouveaux volumes, restaurez les données sauvegardées sur la
nouvelle configuration.
5. Sélectionnez Mac OS Extended (documenté) à partir de la liste déroulante Format.
6. Indiquez la taille de la partition dans le champ Taille.
7. Cliquez sur le bouton Partition.
8. Cliquez sur Partition en réponse au message d'avertissement.
1. Lancez la commande disque à partir du répertoire Application > Commandes.
La commande Disque monte la partition créée et la représente par une icône sur le bureau.
L'étiquette de l'icône correspond au nom de la partition.
3. Remarques
2. Sélectionnez un disque configuré et cliquez sur l'onglet Partition. Cette procédure illustre
la configuration de politique de stockage BIG, qui concatène la capacité de tous les disques
durs connectés au SteelVine Storage Reference Design.
3. Sélectionnez 1 Partition à partir de la liste déroulante de schéma volume
4. Nommez le volume dans le champ Nom (« Mon disque BIG », par exemple.)
12
1. Lorsque le produit est utilisé pour la première fois ou si le mode (BIG, JBOD,
RAID0/FAST, RAID1/SAFE) est modifié, il faut commencer par initialiser et formater le
disque dur. (Toutes les données seront effacées lors du formatage du disque dur).
2. Si vous devez changer de mode (BIG, JBOD, RAID0/FAST, RAID1/SAFE) il faut enfoncer
le bouton RESET, pour que le boîtier puisse reconnaître le mode exact.
3. S'il vous faut un transfert de données plus rapide, le mode RAID0/FAST est
conseillé.
4. S'il vous faut une protection des données accrue, le mode RAID1/SAFE est
conseillé.
5. Si vous avez besoin d'une plus grande capacité de disque dur, le mode BIG est
conseillé.
4. Fonctionnalités
4.1 Solution de stockage externe haut-débit,. USB 3.0 (5,0 Go/s).
Le MR-35DU3 de FANTEC propose les fonctions SATA (Serial Advanced Technology
Attachment) suivantes :
Négociation automatique entre SATA I (1,5 Go/sec) et SATA II (3,0 Go/sec)
Conformité aux spécificités SATA 2.5 (Gen2m)
Conformité aux normes SATA Port Multiplier 1.1
Si vous désirez en savoir plus sur la technologie SATA, veuillez consulter la documentation
suivante en ligne :
13
Serial ATA: High Speed Serialized AT Attachment, Revision 1.0a
Serial ATA II: Extensions to Serial ATA 1.0a, Revision 1.1
Serial ATA II: Port Multiplier, Revision 1.1
L’adresse site internet Serial ATA est http://www.serialata.org/.
Fonctionnalités USB
Le MR-35DU3 de FANTEC propose les fonctions USB (Universal Serial Bus)
suivantes :
conformité aux normes USB 1.0 et USB 2.0
Si vous désirez en savoir plus sur la technologie USB, veuillez consulter la documentation
suivante en ligne :
Universal Serial Bus Specification, Revision 1.1
Universal Serial Bus Specification, Revision 2.0
Le site internet de l'organisation USB est http://www.usb.org/
4.2 Disque dur Serial ATA
Dotées de deux disques durs Serial ATA (SATA), chaque unité peut
gérer jusqu'à 4000 gigaoctets (soit 4 téraoctets) de données, selon la
capacité des disques durs installés. En associant plusieurs unités sous forme
guirlande, vous pouvez augmenter la capacité totale de stockage de
votre système.
4.3.4 Mode de fonctionnement (BIG,JBOD,RAID0/FAST,RAID1/SAFE)
Vous pouvez configurer le MR-35DU3 de FANTEC pour utiliser l'une ou l'autre des
des politiques de stockage suivantes afin de connecter les disques durs physiques de
l'appareil aux disques durs virtuels visibles sur l'ordinateur hôte. Les disques virtuels sont
appelés volumes sur l'interface utilisateur. Le système d'exploitation hôte traite chaque
volume comme un seul disque dur physique.
Cette virtualisation vous permet de surmonter les restrictions imposées par les disques durs
physiques, comme la vitesse, la capacité de stockage ou la fiabilité du stockage des
données.
BIG
La politique de stockage BIG concatène une série de disques durs physiques en un seul
gros volume, ce qui offre une extension continue de volumes virtuels au-delà des
restrictions physiques de disques durs connectés séparément. La politique de stockage BIG
de SteelVine offre un maximum d'espace de stockage sans recours à un disque unique de
grande capacité couteux. Les disques durs A et B sont concaténés en un seul volume
virtuel sur le schéma ci-dessous avec une capacité de stockage égale à la somme de
chaque disque dur physique A et B.
14
Il est également possible de créer un volume BIG à l'aide d'un seul disque dur
connecté au Port 0, et d'augmenter ensuite la capacité de stockage du volume
ultérieurement en ajoutant un autre disque dur sur le Port 1 et en appuyant sur la touche de
changement de Mode. Les nouveaux blocs disque du Port 1 seront concaténés à la fin des
blocs disque du Port 0, et toutes les données stockées sur le volume BIG existant seront
préservées. Toutefois, il n'est pas possible d'étendre un volume BIG existant en ajoutant un
autre disque dur sur le Port 0 et préserver toutes les données existantes sur ce volume.
JBOD
La politique de stockage JBOD (Just a Bunch of Disks) permet de considérer chaque
disque dur comme un disque séparé, avec une connexion USB. La politique de stockage
JBOD est disponible sur SteelVine Manager pour une processeur de stockage autonome
(pas en cascade) ou pour le nœud en haut d'une configuration en cascade, mais pas pour
les nœuds inférieurs. Même si vous pouvez utiliser le sélecteur pour sélectionner le mode
JBOD. Sur une configuration JBOD, le SteelVine Storage Reference Design expose
directement chaque disque dur physique.
FAST (RAID0)
La politique de stockage FAST distribue l'accès entre tous les disques durs, ce que l'on
appelle également entrelacement (équivalent à RAID 0). FAST offre le meilleur débit de
données, mais pas de redondance des données. La politique de stockage FAST accélère la
vitesse de fonctionnement du disque dur en utilisant plusieurs disques en parallèle. Les
segments de données de disque dur sont écrites sur différents disques simultanément, ce
qui permet d'augmenter les performances au dépens de la redondance des données.
Pour mettre en œuvre une politique de stockage FAST, le processeur de stockage
SteelVine crée un seul volume virtuel entrelacé sur les deux disques durs, avec une
capacité de stockage équivalente à la somme des deux disques durs.
15
SAFE (RAID1)
La politique de stockage SAFE enregistre toutes les données en double sur des disques
séparés pour éviter la perte de données en cas de défaillance d'un disque dur. Un disque
réplique l'autre à tout moment, ce qui correspond à RAID 1. Chaque opération d'écriture va
sur chaque disque. SAFE offre la meilleure protection des données pour les données
primordiales que vous ne pouvez pas vous permettre de perdre en cas de défaillance d'un
disque dur. Toutefois, cela réduit de moitié la capacité de stockage car chaque donnée doit
être enregistrée deux fois. Cela donne une capacité de stockage du volume SAFE virtuel
équivalente à la taille d'un seul disque dur (si les deux disques sont identiques) ou du plus
petit des deux disques (s'ils sont différents).
Si un disque tombe en panne, le volume SAFE peut toujours être utilisé, mais son état est
vulnérable car le disque dur miroir n'est plus accessible. Lorsque le disque hors ligne
redevient accessible, l'appareil démarre immédiatement le processus de reconstruction
pour rétablir la redondance des données. Un message apparaît sur l'interface pour vous
avertir qu'une reconstruction est en cours.
Même si le volume reste disponible durant le processus de reconstruction, le volume
peut perdre des données si le disque restant est endommagé avant que la redondance
ne soit restaurée à la fin du processus de reconstruction et de vérification. L'accès hôte
prend le pas sur le processus de reconstruction. Si vous continuez à utiliser le volume
SAFE durant la reconstruction, le processus de reconstruction durera plus longtemps et les
performances de transfert des données de l'hôte seront affectées.
Procédure
Avant de pouvoir utiliser les commandes DiskPart.exe sur une partition/volume de disque
dur, vous devez auparavant lister et ensuite sélectionner la partition/le volume pour étendre
leur capacité afin de les faire correspondre aux disques durs virtuels créés sous l’interface
SteelVine Manager.
1. Ouvrez une fenêtre de commande en cliquant sur Démarrer -- Exécuter, et tapez « cmd »
2. Sur le message de commande, tapez « diskpart ».
3. Tapez « list volume » pour afficher les volumes existants sur l'ordinateur.
4.4 Systèmes pris en charge : Windows 2000/XP/VISTA et MAC OS 9.0 ou version
ultérieure
4.4.1 Extension de système pour Windows
Présentation
Cette annexe décrit les procédures nécessaires sous Microsoft Windows pour
étendre les systèmes de fichiers créés sur des volumes ayant augmenté
en taille, tout en préservant toutes vos données existantes. Après avoir ajouté d'autres
disques durs pour augmenter la capacité de stockage d'un volume BIG, vous devez
effectuer la procédure supplémentaire décrite ci-dessous pour permettre la reconnaissance
de la capacité étendue par le système de fichiers Windows.
La ligne de commande appelée « Disk part. exe » (« Partition de disque ») vous permet de
gérer les partitions de disque dur et les volumes. Cette fonction fait partie de Windows XP
Professional Edition, Windows 2003 Server et Windows Vista. Pour Windows 2000 ou
Windows XP Home Edition, vous devez télécharger la commande « disk part » sur le site
internet de Microsoft. D'autres produits tiers (comme Norton Partition Magic) peuvent
également servir à effectuer des fonctions de gestion de volume, mais ces produits sont
très sophistiqués et ne sont pas inclus dans ce manuel.
16
4. Tapez select volume <volume_number>, « <volume_number> » étant le numéro du
volume que vous voulez étendre. Sur cet exemple, ce sera « 2 ».
5. Tapez « extend »
6. Tapez « exit » pour quitter Diskpart.exe
La taille de volume sera mise à jour pour refléter l'augmentation de la capacité de stockage
tout en maintenant toutes les données existantes stockées sur le volume.
17
Le résultat de l'extension de la partition de disque dur/du volume est illustrée ci-dessous.
Avant l'extension :
2. Sur le message de commande, tapez « diskpart ».
Remarque : Avant l'extension de la partition de disque dur/de volume, les « 152,67 Go
non affectés » n'étaient pas accessibles pour les données.was not accessible for data
usage. Après avoir utilisé la commande de partition de disque pour étendre la capacité de
partition de disque dur/volume, le côté hôte Windows fait correspondre la partition de
disque dur virtuel/volume créés sous SteelVine Manager.
5. Contenu de l'emballage
MR-35DU3 FANTEC
- Manuel de l'utilisateur
- Câble secteur
- Câble USB
18

MANUAL FANTEC MR

Transcription

Documents pareils

Télécharger ce plan de cours au format PDF

Page 1 sur 1 www.caselogic.fr > Home 17/03/2008 http://www

Vends Frein à disque Hayes HFX9

Récupération de données - mega

Comment augmenter l`espace de stockage sous

En studio comme en live, laissez parler vos sens et

Wigwam d`automne - Friendship First

Nos principaux tarifs Transfert de films 8mm, super 8, 9/5 ou 16mm

2010030402_fiche-daelim-S2

250 Go - Hi-Speed USB Type Disque dur - ext
