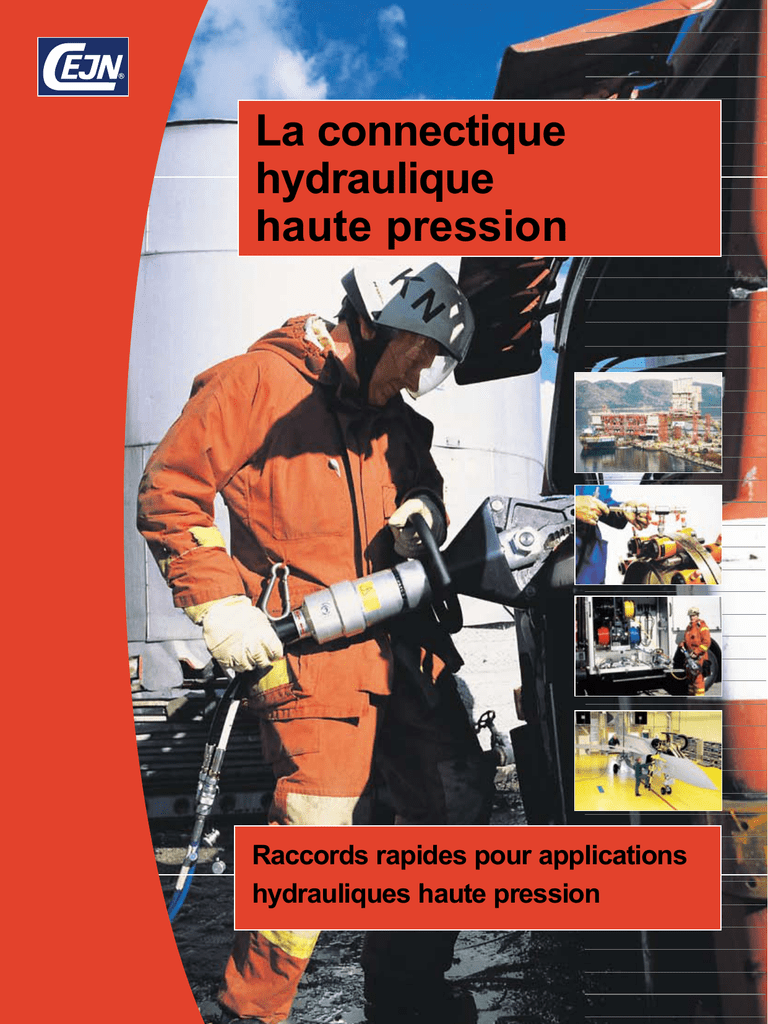

La connectique
hydraulique
haute pression
Raccords rapides pour applications
hydrauliques haute pression
Nous vous proposons la gamme de produits la plus large du marché et
des solutions de toute sécurité pour des pressions de service élevées.
Série 135. 300 MPa. Page 15
Série 230. Coupleurs à visser. 70 MPa. Page 16
Série 950. Adaptateurs. Pages 20-21
Série 950. Blocs de dérivation. Page 22
Tuyaux haute pression. Page 17
Nous nous réservons le droit de modifier, sans préavis, les spécifications de nos produits.
L’hydraulique haute pression selon CEJN pages 4-5
Quelques conseils en matière de haute pression page 6
Guide des applications page 7
Série 940. Manomètres. Pages 18-19 Coupleurs anti-pollution pages 8-9
Nous vous proposons la gamme de produits la plus large du marché et
des solutions de toute sécurité pour des pressions de service élevées.
Série 230. Coupleurs à visser. 70 MPa. Page 16
Série 950. Adaptateurs. Pages 20-21
Série 950. Blocs de dérivation. Page 22
Tuyaux haute pression. Page 17
Nous nous réservons le droit de modifier, sans préavis, les spécifications de nos produits.
L’hydraulique haute pression selon CEJN pages 4-5
Quelques conseils en matière de haute pression page 6
Guide des applications page 7
Série 940. Manomètres. Pages 18-19 Coupleurs anti-pollution pages 8-9
CEJN
CEJN AB est le numéro un mondial des raccords rapides pour l’hydraulique haute pression. Plus de
quarantecinq ans d'expérience dans le domaine de la connectique et d’importants investissements dans
la recherche et le déve-loppement nous ont permis d’acquérir la position de leader que nous occupons
aujourd’hui. De nombreuses années de travaux intensifs de recherche de nouvelles technologies ont permis le développement d’un programme unique de raccords rapides sans fuite pour l’hydraulique haute
- un partenaire de toute sécurité
pour les hautes pressions
pression. Les notions de sécurité maximale et de confort d’utilisation ont été déterminantes au niveau
de la construction et du choix des matériaux. Résultat : une série de raccords rapides, particulièrement
appropriés , par exemple, les pompes hydrauliques, les crics, les équipements d’intervention et de
secours, les outils de serrage, les outils de tension, etc.
Fonctions de raccord rapide
Le marché propose aujourd’hui plusieurs marques de cou
pleurs vendus sous la dénomination de raccords rapides.
Cependant, la gamme de produits CEJN est une des rares
gammes dont les coupleurs offrent de véritables fonctions de
raccordement rapide, sans vissage, et avec un verrouillage
automatique de toute sécurité. Ces fonctions facilitent considé
rablement le travail grâce à une manipulation rapide et fiable
et sont particulièrement appréciées lors de travaux dans des
espaces étroits. La fonction de verrouillage des raccords
rapides permet également d’éliminer le risque de raccord mal
connecté.
Avantages uniques
Les coupleurs standard haute pression CEJN sont sans
fuite à la connexion comme à la déconnexion afin de réduire
les pertes d’huile et donc de l’économiser. Cette fonction a
également l’avantage de préserver la nature et l’environne
ment de travail. Les réductions de fuites d’huile permettent
aussi de réduire l’usure des autres composants et d’augmen
ter l’efficacité du système. Tous les éléments exposés sont
en acier traité pour une plus longue durée de vie dans des
environnements exigeants et donc des coûts d’entretien plus
faibles.
Parmi les autres avantages de la gamme, citons également
les petites dimensions des raccords rapides qui facilitent l’ins
tallation dans les espaces étroits.
Capuchons anti-poussière
en standard
Tous les raccords CEJN sont livrés, en standard, avec des
capuchons anti-poussičre. La poussière pouvant très facile
ment causer d’importants dommages dans le système, ils sont
vivement recommandés. Quand le coupleur et l’embout sont
connectés, les deux capuchons peuvent être emboîtés l’un
dans l’autre afin de réduire au maximum l’accumulation de
poussière et de polluants dans ces mêmes capuchons.
Pressions de service élevées
La gamme haute pression de CEJN comprend des séries
de coupleurs pour des pressions de service allant jusqu’à 300
MPa. Deux séries sont également disponibles en version Flat-
Face (face plane), des modèles très faciles à maintenir propres
et présentés en détails à la page 8. Tous les coupleurs accep
tent la pression de service maximale en position déconnectée
(les embouts ne doivent cependant pas être mis sous pression
afin de ne pas endommager leur clapet).
En plus des coupleurs, la gamme haute pression de CEJN
comprend également des accessoires tels que des tuyaux, des
adaptateurs, des manomètres et des blocs de dérivation. Tous
ont été spécialement développés pour des pressions de service
élevées.
Qualité
Tous les coupleurs sont testés plusieurs fois et à différents
niveaux afin de garantir leur fonctionnalité et leurs perfor
mances. Chaque élément est minutieusement contrôlé avant et
après le montage. Tous les coupleurs sont soumis à des essais
de pression et d’étanchéité. La série 135 est, de plus, testée
à la pression de service maximale en positions connectée et
déconnectée avant la livraison. Le contrôle individuel de cha
que coupleur et de chaque embout est synonyme de qualité
supérieure et de fonctionnement optimal.
Les nombreuses possibilités de raccordement offertes
permettent de limiter l’utilisation d’adaptateurs et donc de
réduire le nombre de points d’étanchéité et le risque de fuite.
Meilleure économie globale
Le programme d’hydraulique haute pression de CEJN vous
propose une large sélection de raccords rapides avec des
clapets anti-fuites, des capuchons anti-poussière, de multiples
possibilités de raccordement, des éléments en acier traité et
de véritables fonctions de raccordement rapide. Ces caracté
ristiques contribuent à une meilleure économie globale grâce
à une plus longue durée de vie des raccords, une meilleure
rentabilité et de faibles coûts d’entretien.
Autres produits
de la gamme CEJN
La gamme hydraulique CEJN comprend également des
raccords rapides pour basse/moyenne pressions, ainsi que
des multi-coupleurs et des auto-coupleurs. Cette gamme de
produit est décrite dans des catalogues spécifiques.
CEJN
CEJN AB est le numéro un mondial des raccords rapides pour l’hydraulique haute pression. Plus de
quarantecinq ans d'expérience dans le domaine de la connectique et d’importants investissements dans
la recherche et le déve-loppement nous ont permis d’acquérir la position de leader que nous occupons
aujourd’hui. De nombreuses années de travaux intensifs de recherche de nouvelles technologies ont permis le développement d’un programme unique de raccords rapides sans fuite pour l’hydraulique haute
- un partenaire de toute sécurité
pour les hautes pressions
pression. Les notions de sécurité maximale et de confort d’utilisation ont été déterminantes au niveau
de la construction et du choix des matériaux. Résultat : une série de raccords rapides, particulièrement
appropriés , par exemple, les pompes hydrauliques, les crics, les équipements d’intervention et de
secours, les outils de serrage, les outils de tension, etc.
Fonctions de raccord rapide
Le marché propose aujourd’hui plusieurs marques de cou
pleurs vendus sous la dénomination de raccords rapides.
Cependant, la gamme de produits CEJN est une des rares
gammes dont les coupleurs offrent de véritables fonctions de
raccordement rapide, sans vissage, et avec un verrouillage
automatique de toute sécurité. Ces fonctions facilitent considé
rablement le travail grâce à une manipulation rapide et fiable
et sont particulièrement appréciées lors de travaux dans des
espaces étroits. La fonction de verrouillage des raccords
rapides permet également d’éliminer le risque de raccord mal
connecté.
Avantages uniques
Les coupleurs standard haute pression CEJN sont sans
fuite à la connexion comme à la déconnexion afin de réduire
les pertes d’huile et donc de l’économiser. Cette fonction a
également l’avantage de préserver la nature et l’environne
ment de travail. Les réductions de fuites d’huile permettent
aussi de réduire l’usure des autres composants et d’augmen
ter l’efficacité du système. Tous les éléments exposés sont
en acier traité pour une plus longue durée de vie dans des
environnements exigeants et donc des coûts d’entretien plus
faibles.
Parmi les autres avantages de la gamme, citons également
les petites dimensions des raccords rapides qui facilitent l’ins
tallation dans les espaces étroits.
en standard
Tous les raccords CEJN sont livrés, en standard, avec des
capuchons anti-poussičre. La poussière pouvant très facile
ment causer d’importants dommages dans le système, ils sont
vivement recommandés. Quand le coupleur et l’embout sont
connectés, les deux capuchons peuvent être emboîtés l’un
dans l’autre afin de réduire au maximum l’accumulation de
poussière et de polluants dans ces mêmes capuchons.
Pressions de service élevées
La gamme haute pression de CEJN comprend des séries
de coupleurs pour des pressions de service allant jusqu’à 300
MPa. Deux séries sont également disponibles en version Flat-
Face (face plane), des modèles très faciles à maintenir propres
et présentés en détails à la page 8. Tous les coupleurs accep
tent la pression de service maximale en position déconnectée
(les embouts ne doivent cependant pas être mis sous pression
afin de ne pas endommager leur clapet).
En plus des coupleurs, la gamme haute pression de CEJN
comprend également des accessoires tels que des tuyaux, des
adaptateurs, des manomètres et des blocs de dérivation. Tous
ont été spécialement développés pour des pressions de service
élevées.
Qualité
Tous les coupleurs sont testés plusieurs fois et à différents
niveaux afin de garantir leur fonctionnalité et leurs perfor
mances. Chaque élément est minutieusement contrôlé avant et
après le montage. Tous les coupleurs sont soumis à des essais
de pression et d’étanchéité. La série 135 est, de plus, testée
à la pression de service maximale en positions connectée et
déconnectée avant la livraison. Le contrôle individuel de cha
que coupleur et de chaque embout est synonyme de qualité
supérieure et de fonctionnement optimal.
Les nombreuses possibilités de raccordement offertes
permettent de limiter l’utilisation d’adaptateurs et donc de
réduire le nombre de points d’étanchéité et le risque de fuite.
Meilleure économie globale
Le programme d’hydraulique haute pression de CEJN vous
propose une large sélection de raccords rapides avec des
clapets anti-fuites, des capuchons anti-poussière, de multiples
possibilités de raccordement, des éléments en acier traité et
de véritables fonctions de raccordement rapide. Ces caracté
ristiques contribuent à une meilleure économie globale grâce
à une plus longue durée de vie des raccords, une meilleure
rentabilité et de faibles coûts d’entretien.
Autres produits
de la gamme CEJN
La gamme hydraulique CEJN comprend également des
raccords rapides pour basse/moyenne pressions, ainsi que
des multi-coupleurs et des auto-coupleurs. Cette gamme de
produit est décrite dans des catalogues spécifiques.
Quelques conseils en matière
de haute pression
Étanchéité à pression élevée
Nous recommandons toujours l’utilisation de joints métalliques avec cône et
nous avons développé notre propre joint
métallique.
Le joint métallique CEJN est un cône
à 120° destiné à des pressions hydrauliques de 70 MPa et plus.
Le diamètre d’étanchéité du cône en
métal est extrêmement petit et la sollicitation sur le filetage est donc très réduite
par rapport à d’autres méthodes d’étanchéité. L’utilisation d’un filetage cylindrique (au lieu d’un filetage conique)
élimine le risque de formation de fissures en cas de couples de serrage trop
élevés. La capacité d’étanchéité est déjà
remarquable pour des couples de serrage
bas. Le raccord peut être connecté et
déconnecté à l’infini sans endommager
le dispositif d’étanchéité.
Pour l’étanchéité des filetages coniques, nous recommandons l’utilisation
de pâte d’étanchéité (pas de ruban d’étanchéité). Un joint métalloplastique peut
être utilisé pour les filetages cylindriques
quand un plan d’étanchéité spécifique
est disponible. Nous déconseillons l’utilisation des joints métalloplastiques pour
des pressions supérieures à 100 MPa.
6
Raccordement
Le produit n’est pas construit pour une
connexion sous pression dans la mesure
où les joints risqueraient d’être endommagés.
Lors de la connexion, vérifier que la
bague de verrouillage se déplace bien
vers l’avant assurant ainsi un verrouillage en toute sécurité.
Capuchon anti-poussière
Le capuchon anti-poussière permet de
prolonger la durée de vie du produit. La
poussière ou les particules accumulées
sur le coupleur/l’embout peuvent pénétrer facilement dans le système hydraulique où elles détériorent la qua- lité de
l’huile et les performances du système
et, dans les cas les plus graves, sont à
l’origine de sérieuses perturbations de la
production.
Comme protection supplémentaire,
les capuchons anti-poussière CEJN
peuvent être emboîtés l’un dans l’autre
quand l’embout et le coupleur sont connectés afin d’empêcher l’accumulation
de poussière dans ces mêmes capuchons.
Malgré ces mesures, il convient de
toujours essuyer soigneusement le coupleur et l’embout avant de les connecter.
Guide des applications
Exemples d’applications 115
115
116
116
125
135
218
230
Vérins X
X
X
X
X
X
X
Diffuseurs X
X
X
Presses X
X
X
Extracteurs X
X
X
Unités de serrage d’écrous X
X
X
X
X
X
X
Précontrainte des boulons X
X
X
X
X
X
X
Équipements d’intervention et de secours X
X
X
X
Outils de serrage X
X
X
X
Coupe-câbles X
X
X
X
Extraction des roulements X
X
X
X
X
X
X
Bancs d’essai X
X
X
Essais hydrostatiques X
X
X
X
X
X
X
X
Outils de serrage X
X
X
X
X
X
X
X
Flat-Face
Flat-Face
Outils de cintrage Outils à estamper 7
Flat-Face
Un coupleur à connexion “d’une seule main”,
anti-pollution et avec verrouillage automatique intégré
Les coupleurs Flat-Face à connexion “d’une seule
main” pour équipements hydrauliques ont été spécialement développés pour répondre aux exigences les
plus sévères de performances et de sécurité dans des conditions d’utilisations difficiles. Grâce à sa construction et à ses
matériaux, ce coupleur est particulièrement adapté aux applications difficiles trop exigeantes pour des coupleurs ordinaires.
Le programme de connectique hydraulique haute pression de
CEJN comprend les séries 115 et 116 en version Flat-Face.
En plus des qualités communes à toute la gamme Flat-Face de
CEJN, ces séries se caractérisent par leur confort d’utilisation,
leurs hautes performances et leur sécurité, particulièrement en
ce qui concerne les applications destinées à l’hydraulique des
équipements d’intervention et de secours et les applications
industrielles.
Système de connexion “d’une seule main”
Capuchon anti-poussière spécifique pour
embouts avec éliminateur de pression intégré
Il suffit d’enfoncer le coupleur dans l’embout. Le verrouillage s’effectue automatiquement sans qu’il soit nécessaire
d’utiliser la bague de verrouillage.
Le dispositif de verrouillage automatique unique
élimine les risques de déconnexion accidentelle.
Pour déconnecter l’embout du coupleur, tourner la bague de
verrouillage de 30° avant de la tirer vers l’arrière. La construction Flat-face garantit une déconnexion sans fuite.
La pression résiduelle accumulée dans les flexibles
peut parfois empêcher la connexion du coupleur et de
l’embout, générant pertes de temps et problèmes divers.
Grâce au nouveau capuchon anti-poussière de l’embout,
la pression résiduelle est aisément éliminée. Il suffit
d’appuyer l’embout avec le capuchon en place contre
une surface stable pour que le clapet s’ouvre et libère
la pression accumulée. L’embout et le coupleur peuvent
ensuite être connectés. En fonction des volumes et pressions résiduelles, il peut s’avérer nécessaire d’effectuer
cette opération plusieurs fois.
Série 115 FF
pour les équipements d’intervention et de secours
En version Flat-Face, la série 115 offre une pression de service de 80 MPa. La série comprend une version
d’une extrême légèreté avec partie arrière en aluminium qui convient parfaitement aux applications pour
lesquelles le poids est un facteur important. La série 115 Flat-Face est particulièrement recommandée pour
les équipements d’intervention et de secours, les outils de serrage et les dispositifs de sertissage de câbles.
Le coupleur peut être connecté à l’embout standard de la série 115.
Perte de charge, MPa
Caractéristiques techniques
Matériau : Acier traité zingué bichromaté
Pression de service maximale : 80 MPa
Pression d’éclatement minimale : 280 MPa
Diamètre de débit nominal : 2,5 mm
Plage de température : - 30°C - +100°C
Capacité de débit pour une perte de charge
de 0.4 MPa: 5,1 l/min.
Ne pas mettre sous pression l’embout déconnecté.
Voir également page 26.
Coupleurs
Débit, l/min.
Référence
Raccordement Longueur Diamètre Hexagone Plage de
connexion
Poids Couple de serrage Mode recommandé (Nm) d’étanchéité rec.
Filetage femelle
10 115 1200 G 1/4” 70.1
30.0
24
17.3
170
70-80
T
Série 116 FF
pour les applications industrielles
En version Flat-Face, la série 116 offre une pression de service de 150 MPa. La série 116 Flat-Face est
particulièrement recommandée pour les applications industrielles telles que la précontrainte des boulons, les
étireurs de goujons et les outils de tension.
Le coupleur peut être connecté à l’embout standard de la série 116.
Caractéristiques
techniques
(3/8” - 100 Mpa)
Plage de température : - 30°C - +100°C
de 0.4 MPa : 5,1 l/min.
Débit, l/min.
Coupleurs
Référence
Raccordement Longueur Diamètre Hexagone Couple de serrage Mode recommandé (Nm) d’étanchéité rec.
Filetage femelle
10 116 1219 G 1/4” 72.1
30.0
24
17.3
215
40-50
CMS
10 116 1229 G 3/8” 72.6
30.0
24
17.3
225
70-80
T
10 116 1419 NPT 1/4” 69.1
30.0
24
17.3
225
50-60
-
10 116 1429 NPT 3/8”
70.6
30.0
24
17.3
220
70-80
-
Filetage mâle
10 116 1269
G 1/4”
70.6
30.0
24
17.3
205
50-60
T (1*)
10 116 1279 G 3/8” 70.6
30.0
24
17.3
210
70-80
T
10 116 1469 NPT 1/4” 70.6
30.0
24
17.3
200
50-60
-
10 116 1479
NPT 3/8” 70.6
30.0
24
17.3
210
70-80
-
Plage de
connexion
Poids Capuchons anti-poussière en métal pour la gamme Flat-Face
Pour coupleur, référence 10 115 4100 Pour embout, référence 10 115 4101 Pour embout avec éliminateur de pression, référence 10 115 4102
Filetage conforme à l’ISO standard (voir page 23 pour plus d’information). Toutes les mesures sont en mm. Explication des dimensions, voir page 25.
Table de conversion (presson), voir page 24. Interrogez votre revendeur local, pour disponibilité et prix.
Série 115. 100 MPa
La série 115 est disponible en version standard et en version Flat-Face (voir page 9). Série originale de
CEJN, elle se caractérise par des dimensions extérieures extrêmement réduites et une construction étanche
brevetée. La connexion et déconnexion sans fuite sont standard pour tout le programme haute pression
de CEJN. Tous les éléments exposés sont en acier zingué. Le coupleur est également disponible avec une
bague de sécurité pour la douille de verrouillage afin d’éliminer tout risque de déconnexion accidentelle.
Le capuchon anti-poussière en plastique est standard sur le coupleur comme sur l’embout (un capuchon
anti-poussière en aluminium peut être commandé séparément). L’embout est également disponible avec
un clapet de fermeture automatique, référence 10 115 6272. En cas de rupture du tuyau, l’embout se ferme
empêchant ainsi le système de se vider de son huile, une situation pouvant être à l’origine de conséquences
graves aussi bien pour la production que pour l’environnement. Le clapet de fermeture automatique se
ferme quand le débit est supérieur à 13,0 litres/minute.
Caractéristiques
techniques
Plage de température : - 30°C - + 100°C
de 0,4 MPa : 6,0 l/min.
Débit, l/min.
Coupleurs
Référence
connexion
Filetage femelle
10 115 1102
Rc 1/4”
59,3
28,0
24
18,3
170
50-60
10 115 1104 Rc 3/8” 60,8
28,0
24
18,3
165
70-80
-
10 115 1201 G 1/8” 53,8
28,0
24
18,3
155
40-50
T
10 115 1202 G 1/4” 61,3
28,0
24
18,3
165
40-50
CMS
10 115 1204 G 3/8”
63,3
28,0
24
18,3
170
70-80
T
10 115 1222 G 1/4” 61,3
28,0
24
18,3
170
40-50
CMS
10 115 1401 NPT 1/8” 53,8
28,0
24
18,3
155
40-50
-
10 115 1402 NPT 1/4” 58,3
28,0
24
18,3
165
50-60
-
10 115 1404
NPT 3/8" 60,3
28,0
24
18,3
165
70-80
-
10 115 1422 NPT 1/4” 58,3
28,0
24
18,3
170
50-60
-
Verrouillage de sécurité
-
embouts
Filetage mâle
Filetage femelle
Filetage mâle
10 115 1252 G 1/4” 61,3
28,0
24
18,3
151 40-50
T
10 115 1254 G 3/8” 60,8
28,0
24
18,3
155
70-80
T
10 115 1452 NPT 1/4” 61,8
28,0
24
18,3
150 50-60
-
10 115 1454 NPT 3/8” 62,3
28,0
24
18,3
155
70-80
-
10 115 6102
Rc 1/4"
36,7
25,4
22
-
60
30-40
-
10 115 6104 Rc 3/8” 38,0
27,7
24
-
60
40-50
-
10 115 6201 G 1/8” 33,3
19,6
17
-
40
40-50
T
10 115 6202 G 1/4” 38,0
25,4
22
-
60
40-50
CMS
10 115 6204 G 3/8” 39,5
27,7
24
-
65
70-80
T
10 115 6401 NPT 1/8” 33,3
19,6
17
-
40
30-40
-
10 115 6402 NPT 1/4” 35,7
25,4
22
-
55
30-40
-
10 115 6404 NPT 3/8” 37,0
27,7
24
-
65
40-50
-
10 115 6152 R 1/4” 62,5
25,4
22
-
110
50-60
-
10 115 6154 R 3/8” 63,0
25,4
22
-
115
70-80
-
10 115 6212 G 1/4” 50,0
25,4
22
-
80
40-50
T
10 115 6272 G 1/4” 52,0
25,4
22
-
85
40-50
T
Clapet de fermeture automatique
NPT 1/4” 61,5
25,4
22
-
105 50-60
-
NPT 3/8” 62,1
25,4
22
-
115
70-80
-
10 115 6452 10 115 6454 10
Capuchon anti-poussière en plastique pour coupleur
en plastique pour embout
Référence 09 115 1002
Table de conversion (pression), voir page 24. Interrogez votre revendeur local, pour disponibilité et prix.
Série 116. 150 MPa
La série 116 est disponible en version standard et en version Flat-Face (voir page 9). Série originale de
CEJN, elle se caractérise par des dimensions extérieures extrêmement réduites et une construction étanche
brevetée. La connexion et déconnexion sans fuite sont standard pour tout le programme haute pression
de CEJN. Tous les éléments exposés sont en acier zingué. Le coupleur est également disponible avec une
bague de sécurité pour la verrouillage de blocage afin d’éliminer tout risque de déconnexion accidentelle.
anti-poussière en aluminium peut être commandé séparément). Un coupleur et un embout en acier inoxydable et acier nickelé sont disponibles pour utilisation dans des environnements corrosifs. Le coupleur avec
raccord angulaire à 90° est particulièrement approprié dans les espaces étroits. Cette série est principalement recommandée pour les vérins, les outils de précontrainte de boulons, les extracteurs de paliers, etc.
Caractéristiques techniques Matériau : Acier traité zingué bichromaté
Capacité de débit pour une perte de
charge de 0,4 MPa: 6,0 l/min.
Débit, l/min.
Coupleurs
Référence
connexion
Filetage femelle
10 116 1201 G 1/8” 53,8
28,0
24
18,3
155
40-50
T
10 116 1202 G 1/4” 61,3
28,0
24
18,3
165 40-50
CMS
10 116 1222 G 1/4” 61,3
28,0
24
18,3
170
40-50
CMS
66,6
35
28
18,3
245
50-60
T (1*)
Dispositif de sécurité
10 116 1230 Raccord angulaire
G 1/4” 10 116 1246 G 1/4” 61,3
28,0
24
18,3
170 40-50
T
10 116 1402 NPT 1/4” 58,3
28,0
24
18,3
165
50-60
-
10 116 1422 NPT 1/4” 58,3
28,0
24
18,3
170
50-60
-
10 116 6201 G 1/8” 33,3
19,6
17
-
40
40-50
T
Acier inoxydable
Bague
de verrouillage en acier nickelé chimiquement
embouts
Filetage femelle
10 116 6202 G 1/4” 38,0
25,4
22
-
60 40-50
CMS
10 116 6241
G 1/4” 38,0
25,4
22
-
60
40-50
CMS 10 116 6402 NPT 1/4” 35,7
25,4
22
-
55
30-40
10 116 5252
G 1/4” 40,5
25,4
22
-
60 80-90
Clapet en acier inoxydable
Corps
en acier nickelé chimiquement
-
Filetage mâle
without valve
Joint (2*)
11
Série 117. 100 MPa
La série 117 est une série sœur de la série 115. Elle est utilisée avec la série 115 dans des applications où
un detrompage est nésessaire. Les séries 115 et 117 offrent les même performances et la même qualité
supérieure mais ne peuvent pas être connectées. Elles constituent ainsi une combinaison inégalable pour,
par exemple, les équipements d’intervention et de secours. Tous les éléments exposés sont en acier zingué.
Le capuchon anti-poussière en plastique est standard sur le coupleur comme sur l’embout.
Caractéristiques techniques Perte de charge, MPa
Matériau : Acier traité zingué bichocromaté
de 0,4 MPa : 6,0 l/min.
Débit, l/min
Coupleurs
Référence
connexion
Filetage femelle
10 117 1202
G 1/4”
61.3
28.0
24
18.3
165
40-50
CMS
10 117 1232
G 1/4”
61.3
28.0
24
18.3
170
40-50
CMS
10 117 1404
NPT 3/8”
60.3
28.0
24
18.3
165
70-80
-
10 117 1434
NPT 3/8”
60.3
28.0
24
18.3
170
70-80
-
10 117 1254
G 3/8”
60.8
28.0
24
18.3
155
70-80
T
10 117 1454
NPT 3/8”
62.3
28.0
24
18.3
155
70-80
-
10 117 6202
G 1/4”
38.0
25.4
22
18.3
60
40-50
CMS
10 117 6404
NPT 3/8”
37.0
27.7
24
18.3
65
40-50
-
Filetage femelle
embouts
Filetage mâle
12
Série 218. 100 MPa
La série 218 est une série originale de CEJN qui assure un débit très important malgré des dimensions
extérieures très réduites. La construction étanche brevetée et la connexion/déconnexion sans fuite sont
standard pour tout le programme haute pression de CEJN. Le coupleur est également disponible avec une
bague de sécurité pour la douille de verrouillage afin d’éliminer tout risque de déconnexion accidentelle.
anti-poussière en aluminium peut être commandé séparément). Cette série de coupleurs polyvalents convient à la plupart des applications et est particulièrement recommandée pour les débits importants.
Matériau : Acier traité zingué bichocromaté
de 0,4 MPa : 15,0 l/min.
Débit, l/min.
embouts
Coupleurs
Référence
connexion
Filetage femelle
10 218 1234 G 3/8” 73,4
34,6
30
20,1
340
70-80
T
10 218 1434
NPT 3/8" 73,4
34,6
30
20,1
330
70-80
-
10 218 6204 G 3/8” 50,5
27,7
24
-
115
70-80
T
10 218 6404
NPT 3/8" 49,0
27,7
24
-
110
40-50
-
Filetage femelle
13
Série 125. 200 MPa
La série 125 est une série originale de CEJN qui assure un débit très important pour des dimensions
extérieures très réduites. Sa construction étanche est brevetée. Tous les éléments exposés sont en acier zingué. Le capuchon anti-poussière en plastique est standard sur le coupleur comme sur l’embout. Cette série
est particulièrement recommandée pour les étireurs de goujons, les extracteurs de paliers, etc.
Caractéristiques
techniques
de 0,4 MPa : 5,8 l/min.
Débit, l/min.
Coupleurs
Référence
Raccordement Longueur Diamètre Hexagone Couple de serrage Mode recommandé (Nm) d’étanchéité rec.
Filetage femelle
10 125 1202 embouts
Plage de
connexion
Poids G 1/4” 64.3
30.0
24
20.2
210
40-50
CMS
G 1/4” 38.0
25.4
22
-
60
40-50
CMS
42.5
25.4
22
-
65
100-110
Rondelle (2*)
Filetage femelle
10 125 6202 Filetage mâle
sans clapet
G 1/4” 10 125 5252
14
Série 135. 300 MPa
La série 135 est une série originale de CEJN pour les très hautes pressions de service, 300 MPa. La série
accepte des pressions allant jusqu’à 300 MPa en position déconnectée (valable pour le coupleur et l’embout). La connexion et déconnexion sans fuite sont standard pour tout le programme haute pression de
CEJN. Le coupleur est également disponible avec une bague de sécurité pour la douille de verrouillage
afin d’éliminer tout risque de déconnexion accidentelle. Le capuchon anti-poussière en plastique est standard sur le coupleur comme sur l’embout. En utilisation intensive , l'embout peut subir des détériorations
résultant de sa rotation dans le coupleur .Une version "anti-rotation'' est donc proposée ,en complément de
la version standard .. Tous les coupleurs et tous les embouts sont soumis à un essai de pression à la pression de service maximale avant la livraison. Cette série permet de connecter rapidement, confortablement
et en toute sécurité les pompes et leurs accessoires même en cas de pressions extrêmes. Cette série est particulièrement recommandée pour les extracteurs de paliers, les étireurs de goujons et les équipements d’essai
hydrauliques.
Matériau : Acier traité, finition noire.
Capacité de débit pour une perte de
charge de 0,4 bar : 4,6 l/min.
Nbre max. de mises sous pression recommandé
Avec embout 10 135 6505: 1000.
Avec embout 10 135 6506: 5000.
Débit, l/min.
Coupleurs
Filetage femelle avec
Raccordement Longueur Diamètre Hexagone cône d’étanchéité 60° Référence
(Connectable à toutes
les versions d’embouts) 10 135 1505 M16x1.5
64.0
30.0
22
20.6
Couple de serrage Mode recommandé (Nm) d’étanchéité rec.
210
40-50
Pression de service maximale : 300 MPa Matériau d’étanchéité : Pression d’éclatement minimale : 600 MPa Diamètre de débit : Plage de température : -20° C - +80° C Nbre max. de mises sous pression (à la pression de service max.) Connecté avec embout 10 135 6505: 1000
embout 10 135 6506: 5000
Référence
Raccordement Longueur Diamètre Hexagone embouts
Plage de
connexion
Poids cône d’étanchéité 60°
Version standard
10 135 6505 M16x1.5 55.3
25.0
Plage de
connexion
Poids 22
-
125
40-50
300 MPa
Matériau d’étanchéité : Pression de service maximale : Pression d’éclatement minimale : 600 MPa Diamètre de débit : Plage de température : -20° C - +80° C Nbre max. de mises sous pression (à la pression de service max.) : 1000
cône d’étanchéité 60° Référence
Raccordement Longueur Diamètre Hexagone Version non tournante
10 135 6506
M16x1.5
55.3
25.0
Pression de service maximale : Pression d’éclatement minimale : Plage de température: Nbre max. de mises sous pression
Plage de
connexion
Poids 22
-
Caoutchouc nitrile
2,5 mm
Caoutchouc nitrile
2,5 mm
125
300 MPa Matériau d’étanchéité : 600 MPa Diamètre de débit : -20° C - +80° C (à la pression de service max.) : 5000
40-50
Caoutchouc nitrile
2,5 mm
Version non tournante. 6 positions de connexion possibles.
15
Série 230. Coupleurs à visser. 70 MPa
La série 230 de coupleurs à visser constitue un excellent complément à la large gamme de coupleurs rapides CEJN. Cette série se caractérise aussi par la qualité supérieure commune à tous les produits CEJN et
des capacités de débits élevées. La série est connectable sous pression et accepte la plupart des marques
courantes. Les pompes manuelles, les vérins et les crics sont quelques-uns des domaines d’utilisation de
cette série.
Caractéristiques
techniques
Perte de charge, bar
Matériau, coupleur : Acier zingué.
Matériau, capuchon anti-poussière : Acier.
Joint : Nitrile NBR.
Pression de service maximale : 70 MPa.
Pression d’éclatement minimale :
En connexion : 1/4” 220 MPa. 3/8” 185 MPa.
Coupleur déconnecté : 1/4” 180 MPa. 3/8” 185 MPa.
Embout déconnecté : 1/4” 149 MPa. 3/8” 150 MPa.
Diamètre de débit nominal : 1/4” 5 mm. 3/8” 7 mm.
Capacité de débit pour une perte de charge de
0,4 MPa : 1/4” 16,1 litre/minute et 3/8” 21,2 litre/minute.
Plage de température : -30°C - + 100°C.
Débit, l/min.
embouts
Coupleurs
Référence
connexion
Filetage mâle
10 230 1452
NPT 1/4"
60.8
28.0
22
18.8
120
50-60
-
10 230 1484
NPT 3/8"
72.3
35.0
24
25.4
220
70-80
-
10 230 6402
NPT 1/4"
32.5
28.0
19
-
75
50-60
-
10 230 6434
NPT 3/8"
40.0
35.0
32
-
140
70-80
-
Filetage femelle
10 230 4101
Pour coupleur 1/4” réf. 10 230 1452
10 230 4103
Pour coupleur 3/8” réf. 10 230 1484
10 230 4100
Pour embout 1/4” réf. 10 230 6402
16
10 230 4102 Pour embout 3/8” réf. 10 230 6434
Tuyaux haute pression 0-262 MPa
La sécurité dans les moindres détails caractérise cette sélection spéciale de
tuyaux haute pression pour systèmes hydrauliques. Grâce à l’utilisation de
matériaux uniques et de méthodes de fabrication très perfectionnées, les
tuyaux CEJN sont d’une supériorité incontestable par rapport aux tuyaux en
caoutchouc traditionnels. Tous les types de tuyaux peuvent être livrés totalement montés et testés dans les longueurs souhaitées. Des possibilités de connexion autres que celles présentées ci-dessous sont disponibles sur demande.
Caractéristiques principales des tuyaux :
-
Faibles dimensions externes
Résistance exceptionnelle à l’abrasion
Faible poids - Faible dilatation volumétrique
Excellente résistance à l’usure
Conservent leur souplesse durant toute leur durée de vie
Cejn 1000 noir - 100 MPa, référence 99 950 1000
Construction : tube intérieur en polyamide (PA), 4 nappes de fils d’acier, gaine
extérieure en polyuréthane (PUR)
Diamètre int./ext. : 5,9 x 12,0 mm
Rayon de courbure minimal : 80 mm
Poids : 237 g/m
Plage de température : -30°C à +60°C
- Disponible également en version jumelée.
Embouts de tuyaux : Filetage G mâle 1/4” avec cône d’étanchéité
60° et siège pour joint métalloplastique (tredo)
Filetage G mâle 1/4” avec siége pour joint
métalloplastique (usit)
Filetage G mâle 1/4” avec portée de joint pour joint cuivre
Filetage G mâle 1/4” avec cône d’étanchéité
mâle à 120° (CMS) Filetage NPT mâle 1/4” Filetage NPT mâle 3/8” Filetage R mâle 3/8” Cône mâle 24º + raccord femelle tournant 1/4" G Cône mâle 24º + raccord femelle tournant M15 * 1,5
Référence
99 950 0711
99 950 0718
99 950 9902
99 950 0712
99 950 0713
99 950 0714
99 950 0715
99 950 9905 + 99 950 1814
99 950 0716 + 99 950 0717
Cejn 1800 bleu - 180 MPa, référence 99 950 1800
Construction : tube intérieur en polypentenylène (POM), 4 nappes de fils d’acier,
gaine extérieure en polyamide (PA)
Diamètre int./ext. : 5,0 x11,2 mm
Poids : 260 g/m
Embouts de tuyaux : Filetage G mâle 1/4” avec cône d’étanchéité
60° et siège pour joint métalloplastique (tredo)
Filetage G mâle 1/4” avec portée de joint pour joint
cuivre et siége pour joint métalloplastique (usit)
mâle à 120° (CMS) Cône mâle 24º + raccord femelle tournant 1/4" G Référence
99 950 1811
99 950 9912
99 950 1812
99 950 1813 + 99 950 1814
Cejn 2620 rouge - 262 MPa, référence 99 950 2620
Construction : tube intérieur en polypentenylène (POM), 6 nappes de fils d’acier,
gaine extérieure en polyamide (PA)
Diamètre int./ext. : 5,0 x 13,4 mm
Poids : 450 g/m
Embouts de tuyaux : Référence
mâle à 120° (CMS) 99
Cône mâle 24º + raccord femelle tournant 1/4" G 99
Cône mâle 24º + raccord femelle tournant 9/16" - 18 UNF 99
Mâle autoclave M16 x 1,5 cône mâle 60° 99
Filetage G mâle 1/4” avec portée de joint pour joint cuivre 99
950 2631
950 2632 + 99 950 1814
950 2633 + 99 950 2634
950 2635
950 2636
- D’autres possibilités de connexion sont disponibles sur demande.
Table de conversion (pression), voir page 24). Interrogez votre revendeur local, pour disponibilité et prix.
17
Série 940. Manomètres. 75-200 MPa
La gamme CEJN de manomètres comprend tout aussi bien des
manomètres à raccord au bas que des manomètres à montage en
tableau pour des pressions allant jusqu’à 200 MPa. Tous les modèles
sont à bain de glycérine pour de meilleures performances et une plus
longue durée de vie. Ces manomètres fabriqués en acier inoxydable
peuvent être utilisés dans des environnements à forte pollution. Pour
la connexion du manomètre, un bloc de dérivation est recommandé
(voir page 22).
Pression de service maximale recommandée : 75% de
l’échelle totale.
Matériau : acier inoxydable AISI 316 et AISI 304.
Cadran en aluminium avec marquage noir.
Aiguille en aluminium ou acier inoxydable.
Joints en polychloroprène.
Vitre en plexiglas.
Échelle : bar et PSI.
Classe d’étanchéité : IP 65.
Rempli de glycérine à 98%.
Précision : Ø 63 mm +- 1,6% sur toute l’échelle.
Ø 100 et 150 mm +- 1% sur toute l’échelle.
Plage de température : +15° C - + 65° C.
Divers : Les modèles de 100 et 150 mm de diamètre sont fabriqués conformément à la norme EN 837-1.
Raccord au bas. Ø 63 mm. Ø 100 mm. Ø 150 mm.
Montage en tableau, connexion arrière. Ø 63 mm (connexion au centre de l’appareil). Ø 100 mm. Ø 150 mm.
18
Gamme de produits
Ø 63 mm
Référence Raccordement Échelle, pression Dimensions, mm
de service max.
A
B
C
D
E
F
H
J
K
L
N
Raccord au bas Filetage mâle
19 940 2120
G 1/4" 1000 (14 500)
5,6
28
10
62,6
68
55,3
13
-
-
-
14
19 940 2121
NPT 1/4” 1000 (14 500)
5,6
28
10
62,6
68
54,3
13
-
-
-
14
Ø 63 mm
Montage en tableau
Filetage mâle
19 940 2320
G 1/4" 1000 (14 500)
6,6
28
0
62,6
68
54,8
13
85
3,6
75
14
19 940 2321
NPT 1/4”
1000 (14 500)
6,6
28
0
62,6
68
53,8
13
85
3,6
75
14
19 940 3120
G 1/2” 1000 (14 500)
13
48,6
16,1
101 110,6
86
20
-
-
-
22
19 940 3140
NPT 1/2” 1000 (14 500)
13
48,6
16,1
101 110,6
86
20
-
-
-
22
19 940 3121
G 1/2” 1600 (23 200)
13
48,6
16,1
101 110,6
86
20
-
-
-
22
19 940 3122
G 1/2” 2060 (29 870)
13
48,6
16,1
101 110,6
86
20
-
-
-
22
Ø 100 mm
Raccord au bas
Filetage mâle
Montage en tableau
Filetage mâle
19 940 3320
G 1/2” 1000 (14 500)
20
48,6
31
101 110,6
86,8
20
132
6
118
22
19 940 3321
G 1/2” 1600 (23 200)
20
48,6
31
101 110,6
86,8
20
132
6
118
22
19 940 3322
G 1/2” 2060 (29 870)
20
48,6
31
101 110,6
86,8
20
132
6
118
22
Raccord au bas
Filetage mâle
19 940 4120
G 1/2” 1000 (14 500)
15
50,5
16,5
149,6 161
118
20
-
-
-
22
19 940 4121
G 1/2” 1600 (23 200)
15
50,5
16,5
149,6 161
118
20
-
-
-
22
19 940 4122
G 1/2” 2060 (29 870)
15
50,5
16,5
149,6 161
118
20
-
-
-
22
Ø 150 mm
Montage en tableau
Filetage mâle
19 940 4320
G 1/2” 1000 (14 500)
25,5
50,5
47,8
149,6 161
85
20
190
6
175*
22
19 940 4321
G 1/2” 1600 (23 200)
25,5
50,5
47,8
149,6 161
85
20
190
6
175*
22
19 940 4322
G 1/2” 2060 (29 870)
25,5
50,5
47,8
149,6 161
85
20
190
6
175*
22
* non conforme à EN 837-1
Ø 150 mm
Ø 100 mm
19
Série 950. Adaptateurs. 100-300 MPa
1
2
3
5
6
7
1. Tuyau type Cejn 1000
2. Filetage G mâle 1/4” avec cône mâle 120° (CMS)
référence 99 950 0712
3. Coupleur référence 10 115 1202
4. Embout référence 10 115 6202
5. Joint métalloplastique référence 19 950 0062
6. Adaptateurs référence 19 950 0015
7. Bloc de distribution référence 19 950 1680
4
1
2
3
2. Filetage G pivotant femelle 1/4” avec cône mâle
24°/60° référence 99 950 1813 + 99 950 1814
3. Adaptateurs référence19 950 1622
1
Une connexion fiable et sans problème est importante dans
toutes les situations. Le programme d’adaptateurs de CEJN
comporte un grand nombre d’adaptateurs convenant à la
plupart des coupleurs et des tuyaux. Tous les adaptateurs sont
en acier zingué et de finition noire. La pression de service
varie de 100 à 300 MPa, voir le tableau des produits pour
d’avantage d’informations sur chaque adaptateurs.
4
2
4. Filetage G tournant femelle 1/4” avec cône mâle
24°/60° référence 99 950 1813 + 99 950 1814
3
2. Filetage 1/4” mâle UNF avec cône mâle 120°
Joint métallique Cejn référence 99 950 2631
3. Coupleur référence 10 125 1202
5
4
5
6
4. Embout référence 10 125 6202
5. Adaptateurs référence 19 950 1601
6. Bloc de distribution référence 19 950 1680
Gamme de produits
Référence Pression de service max., bar
Raccord 1
Explication
1.Filetage G mâle 1/4” avec cône femelle 60° .
2. Filetage G mâle 1/4” avec cône femelle 60°
19 950 1623
100 MPa
2. Filetage NPT mâle 1/4” 19 950 1621
100 MPa
1. Filetage G mâle 1/4” avec cône femelle 60° 2. Filetage R mâle 1/4"
19 950 1603
100 MPa
2. Filetage NPT mâle 3/8”
19 950 1604
100 MPa
2. Filetage R mâle 3/8”
19 950 1602
200 MPa
20
Raccord 2
19 950 1622
Avec joint métalloplastique 100 MPa Avec cône 24/60° 200 MPa
2. Filetage G mâle 1/4” avec cône mâle 120°
19 950 1605
200 MPa
2. Filetage UNF 9/16”-18 avec cône mâle 60°
19 950 1606
200 MPa
2. Filetage UNF 3/4”-16 mâle avec cône mâle 60°
19 950 1607
200 MPa
2. Filetage M16x1,5 mâle avec cône mâle 60°
Filetage conforme à l’ISO standard (voir page 23 pour plus d’information). Toutes les mesures sont en mm. Explication des dimensions, voir page 25. Table de conversion (pression), voir page 24. Interrogez votre revendeur local, pour disponibilité et prix.
Référence Raccord 1
Pression de service max., bar
19 950 1608
200 MPa
Raccord 2
Explication
19 950 0029
200 MPa
2. Filetage UNF 9/16”-18 mâle avec cône femelle 60°
19 950 1601
300 MPa
19 950 1611
200 MPa
1.Filetage G mâle 1/4” avec cône mâle 120°
19 950 1610
300 MPa
19 950 1609
200 MPa
19 950 0022
300 MPa
19 950 1613
300 MPa
19 950 1612
300 MPa
19 950 1614
200 MPa
1. Filetage UNF 9/16”-18 mâle avec cône femelle 60°
19 950 0016
100 MPa
Filetage plein G mâle 1/8”
19 950 0015
100 MPa
Filetage plein G mâle 1/4”
19 950 1600
300 MPa
2. -
Joints métalloplastiques
Joint métalloplastique
Référence
Taille Pression de service max.r
19 950 0061
19 950 0062
19 950 0064
1/8”
1/4”
3/8”
100 MPa
100 MPa
100 MPa
19 950 0083
1/4”
150 MPa (Pression d’éclatement 260
USIT
19 950 0084
1/4"
100 MPa
Joint cuivre
09 950 4600
1/4"
200 MPa
MPa)
Ultra-résistant Filetage conforme à l’ISO standard (voir page 23 pour plus d’information). Toutes les mesures sont en mm. Explication des dimensions, voir page 25. Table de conversion (pression), voir page 24. Interrogez votre revendeur local, pour disponibilité et prix.
21
Série 950. Blocs de dérivation. 300 MPa
19 950 1681
19 950 1682
19 950 1600
19 950 1684
Les blocs de dérivation CEJN permettent
de connecter les circuits hydrauliques
d’une même pompe à plusieurs outils
ainsi que d’adapter un manomètre. Les
blocs sont disponibles en cinq tailles et
versions pour différents raccordements,
(voir le tableau des produits pour davantage d’informations sur chaque modèle).
Tous les blocs sont en acier zingué et de
finition noire. Diamètre nominal: 5 mm.
19 950 1683
Gamme de produits
19 950 1680
19 950 1680
Bloc de dérivation 4 voies
Filetage G femelle 1/4”.
Étanchéité avec
cône 120° ou
joint métalloplastique
Livré avec un
embout aveugle
300
Étanchéité avec
cône 120° ou
200
(100 MPa avec
joint
métalloplastique)
bloc
Référence
19 950 1681
Bloc portemanomètre 3 voies
19 950 1682
19 950 1683
19 950 1684
Bloc de dérivation 2 voies en L
Bouchon 22
19 950 1600 Pression de service max. MPa
Raccordement
Raccordement manomètre G 1/2” Livré avec une
rondelle d’étanchéité
Étanchéité avec
cône 120° ou
(100 MPa avec
joint
métalloplastique)
300
(100 MPa avec
joint
métalloplastique)
Étanchéité avec
cône 120° ou
Étanchéité avec
cône 120° ou
300
(100 MPa avec
joint
métalloplastique)
300
(100 MPa avec
joint
métalloplastique)
âle 1/4” G avec cône d’étanchéité 120° (CMS)
Raccordements et filetages
UNF thread connetion
Unified threads according
to ISO 68, ANSI B1.1
Mâle:
c.-à-d. 9/16"-18 UNF L
Ø
L
Metric thread connetion
Metric threads according
to ISO 68/ISO 724
Mâle and femelle:
c.-à-d. M16x1.5
Ø
Raccordement BSPT
Filetage conique selon
ISO 7/1 Mâle:
ie. R 1/4"
Femelle:
c.-à-d. Rp 1/4" (cylindrique)
c.-à-d. Rc 1/4" (cônique)
Filetage
mâle
M16x1.5
15.85
M22x1.5
21.85
Filetage femelle
M16x1.5
L
Raccordement
Ø mm
Filetage mâle
9/16"-18 UNF
14.15
3/4"-16 UNF
18.89
L
9.0
13.6
17.2
11.0
11.4
11.0
14.5
11.0
11.4
13.0
16.5
12.0
12.0
8.75
11.8
15.25
7.4
11.0
12.0
Filetage mâle
1/8" NPT
1/4" NPT
3/8" NPT
10.5
14.0
17.5
6.7
10.2
10.4
Filetage femelle
1/8" NPT
1/4" NPT
3/8" NPT
8.5
11.0
14.5
6.9
10.0
10.3
Filetage mâle
R 1/4"
R 3/8"
Ø
L
Filetage femelle
Ø
Filetage mâle
L
Ø
G 1/4"
G 3/8"
L
Filetage femelle
Ø
L
Ø
G 1/8"
G 1/4"
G 3/8"
L
8.81
15.7
Ø
Raccordement NPT
Filetage national standard
Americain selon ANSI/ASME B 1.20.1
Mâle et femelle:
c.-à-d. 1/4" NPT
9.28
13.08
14.5
Rc 1/4"
Rc 3/8"
Raccordement BSP
Filetage cylindrique selon
ISO 228/1
Mâle:
c.-à-d. G 1/4"
Femelle (ISO 1179):
c.-à-d. G 1/4"
L mm
Ø
23
Unités de mesure, tables de conversion et formules de calcul.
Pression
De à
Multiplier par
Exemple
MPa (Megapascal) *
MPa
MPa
bar (Bar) bar
bar
kp/cm2 (kilopound / cm2)
kp/cm2
kp/cm2
PSI (Pounds / square inch)
PSI
PSI
atm (Atmosphére)
atm
atm
atm
bar
kp/cm2
PSI
kp/cm2
MPa
PSI
bar
MPa
PSI
bar
kp/cm2
MPa
bar
kp/cm2
PSI
MPa
10
10.197
145.0
1.020
0.1
14.504
0.981
0.0981
14.223
0.0689
0.0703
0.00689
1.01325
1.0332
14.696
0.10132
10 MPa x 10 = 100 bar
10 MPa x 10.197 = 101.97 kp/cm2
10 MPa x 145.0 = 1450 PSI
10 bar x 1.020 = 10.2 kp/cm2
10 bar x 0.1 = 1.0 MPa
10 bar x 14.504 = 145 PSI
10 kp/cm2 x 0.981 = 9.81 bar
10 kp/cm2 x 0.0981 = 0.981 MPa
10 kp/cm2 x 14.223 = 142.2 PSI
100 PSI x 0.0689 = 6.89 bar
100 PSI x 0.0703 = 7.03 kp/cm2
100 PSI x 0.00689 = 0.689 MPa
1.1 atm x 1.01325 = 1.115 bar
1.1 atm x 1.0322 = 1.137 kp/cm2
1.1 atm x 14.695 = 16.166 PSI
1.1 atm x 0.10132 = 0.111 MPa
Débit
De à
Multiplier par
Exemple
l/s (litre / seconde) *
24
l/min
60
l/min (litre / minute)
l/min
l/min GPM (US)
GPM (Imperial)
l/s
GPM (US)
GPM (Imperial)
l/min
l/min
0.0167
0.26417
0.22
3.7854
4.5461
Volume
De m3 *
m3 litre litre
litre
litre
ft3 (cubic feet)
ft3
gallon (US)
gallon (Imperial) in3 (cubic inch)
cm3 à
litre
ft3
m3
ft3
gallon
gallon
m3 litre
litre
litre
cm3
in3
Multiplier par
1000
35.3
0.001
0.0353
(US)
0.264
(Imperial) 0.220
0.0283
28.32
3.785
4.546
16.387
0.0610
Longueur
De m *
Ft (foot)
mm Inch
à
ft
m
Inch mm
Multiplier par
3.28083
0.3048
0.0393
25.4
* Conforme au systéme de mesure international (SI)
10 l/s x 60 = 600 l/min
100 l/min x 0.0167 = 1.7 l/s
10 l/min x 0.26417= 2.6417 US gallon/min
10 l/min x 0.22 = 2.2 Imperial gallon/min
10 US gallon/min x 3.7854 = 37.854 l/min
10 Imperial gallon x 4.5461 = 45.461 l/min
Exemple
10 m3 x 1000 = 10 000 litre
10 m3 x 35.3 = 353 ft3
100 litre x 0.001 = 0.1 m3
100 litre x 0.0353 = 3.53 ft3
100 litre x 0.264 = 26.4 gallon (US)
100 litre x 0.220 = 22.0 gallon (Imperial)
10 ft3 x 0.0283 = 0.283 m3
10 ft3 x 28.32 = 283.2 litre
10 gallon (US) x 3.785 = 37.85 litre
10 gallon (Imperial) x 4.546 = 45.46 litre
10 in3 x 16.387 = 163.87 cm3
10 cm3 x 0.0610 = 0.610 in3
Exemple
10 m x 3.28083 = 32.8083 feet
10 feet x 0.3048 = 3.048 m
10 mm x 0.0393 = 0.393 inch
10 inch x 25.4 = 254 mm
Force
De
N (Newton) *
N
kp (kilogramme force)
kp
lbf (pound force)
lbf
à
kp
lbf
N
lbf kp
N
Multiplier par
0.1020
0.2248
9.806
2.205
0.454
4.448
Exemple
10 N x 0.1020 = 1.02 kp
10 N x 0.2248 = 2.25 lbf
10 kp x 9.806 = 98.06 N
10 kp x 2.204 = 22.05 lbf
10 lbf x 0.454 = 4.54 kp
10 lbf x 4.448 = 44.48 N
Masse
De
kg (kilogramme) *
lb (pound)
à
lb
kg
Multiplier par
2.205
0.454
Exemple
10 kg x 2.205 = 22.05 lb
10 lb x 0.454 = 4.54 kg
Couple
De
Nm (Newton/métre) Nm
kpm (Kilopound métre)
kpm
ibfft (pound force foot)
à
kpm
lbfft
Nm
lbfft
Nm
Multiplier par
0.1020
0.7376
9.81
7.233
1.356
Exemple
10 Nm x 0.1020 = 1.02 kpm
10 Nm x 0.7376 = 7.38 lbfft
10 kpm x 9.81 = 98.1 Nm
10 kpm x 7.233 = 72.33 lbfft
10 kpm x 1.356 = 13.56 Nm
ibfft
Nm
0.1383
10 kpm x 0.1383 = 1.38 kpm
Données techniques - mesures et unités
Les données techniques sont conformes aux normes CEJN, et notamment.
Débit d´huile: Le débit d´huile est mesuré avec une précision de +/- 5%. Il est donné pour une viscosité
de 30 cSt (30 mm2/s)
Pression de service: Exprimée en bar et MPa
Pression d'éclatement: Exprimée en bar et MPa, sa précision est de ±3%. La pression d'éclatement
minimum résulte du produit de la pression de service par un coefficient de sécurité.
Poids: Le poids, mesure en "g" (gramme) est calculé sur le poids moyen d'échantillons de 10 piéces.
Plage de température: La température mesurée en °Celsius a une précision de ±2°C.
Explications des abréviations utilisées dans les tableaux pages 9-22
Méthode d’étanchéité, Dimensions
Hexagone
Diametre maxi
T = Joint métalloplastique, voir page 21.
CMS = Joint métallique CEJN (cône 120°)
1* = Joint métalloplastique ultra-résistant 19 950 0083
2* = Joint en cuivre 09 950 4600
Hexagone
Ø Nipple
Embout
Coupleur
Plage de connexion
25
Etanchéité - Généralités
Matiére
Caractéristiques
Plage de Tempéreture
Fluide
NBR
Nitrile Rubber
"Buna-N"
Résistant à l'eau, à l'essence, à la graisse, -20°C– +100°C
aux huiles minérales aux produits alcalins (-4°F– +212°F)
et à la chaleur. Sensible à l'ozone.
Air Comprimé
huile, eau
FPM
Fluorocrabon Rubber
"Viton"
Recommandé pour huiles, essences et acides. Déconseillé pour la vapeur.
-15°C– +200°C
(-5°F– +392°F)
Produits chimique
Air chaud
EPDM
Etylene Propylene Rubber "EPDM"/ "EPM"
Adapté aux eaux chaudes, alcalines
ou acides. Non recommandé avec
huiles minérales.
-40°C– +150°C
(-40°F– +302°F)
Eau
Contactez CEJN pour plus d'informations sur joints d'étanchéité et compatibilités.
Conseils d'entretien - Coupleurs et embouts pour
Afin de garantir le bon fonctionnement et la durée de vie de nos coupleurs, il est recommandé :
• Mine mise en pression de lémbout déconnecté peut causer une détérioration du joint entraînant
des fuites en position déconnectée. La pression d`éclatement minimum sur lémbout déconnecté est toujours identique à celle du coupleur correspondant.
•Ne jamais dépasser les pressions recommandées (se référ aux pressions de service maxi figurant dans notre catalogue). (Les pressions d`éclatement mini sont données pour des produits
récents náyant subit ni surpressions, ni chocs, ni corrosion ...)
• Maintenir coupleur et embout propres et secs. En essuyer les faces avant connexion.
• Fixer les bouchons de protection sur coupleur et embout en position déconnectée.
• Emboîter lùn dans làutre les capuchons de coupleur et dèmbout de protection, hors utilisation,
pour en maintenir la propreté.
• D'éviter les chocs sur les parties avant des coupleurs et embouts.
• De vérifier régulièrement étanchéité et parties mobiles des coupleurs, et si nécessaire de
procéder à leur changement.
• De vérifier réguliérement l'état des embouts et en cas d'usure ou de chocs de procéder à leur
changement. Leur usure peut accélérer l'usure du coupleur.
• Choisir un raccordement adapté à l'application, une connexion sur dimensionnéc provoquant
une augmentation de l'usure du coupleur.
26
Autres produits proposés par CEJN
Si vous désirez recevoir des informations ou des brochures sur nos produits, veuillez contacter
votre bureau ou représentant CEJN le plus proche ou visiter notre site Internet, www.cejn.com
Gamme de produits générale
Qu
ick
Coupleurs pour gaz, gamme complète
con
• Cro
ss • Autom
con
nec atic
Co
tion saf
nvers
bet ety loc
fro
m
we
ion
kin
en
to factor
ser g de
oth
ies
vic
er s for
imp e •
gases the
oss Doub
flo
ible
=
w
• Co le sea
Air
=
flow
lou l fun
Air
r cod ctio
=
Tec
flow x 1,05
hn
ing n for
Air
=
Max
ica
flow x 0,95
on
Air
Ser flow l sp
bot extra
=
flow x 1,02
eci
ie
cap
h cou saf
Air
fica
Max 324;
acit
flow x 0,81
104
plin ety
tio
Tem workin
9 l/miy (air
ns
x 1,49
g and
per
g
n. ): Ser
air
Ace
tyle
Oxy
ne
gen
Nitr
oge gas
n
LPgas
Tow
n gas
nec
tc
ou
plin
gs
for
gas
pre
Mat
atu
ies
nip
171
ple
alum erial: re ran ssure:
, 172
Cou
ge:
10
Sea inium.
bar.
plin
, 181
-30
ling
Ser
g
°C
; 720
ies and
ma
324 nipp +100°
l/mi
teri
, chro le:
n.
al:
Ac
C.
ces
Ser
me yellow
Pla
so
Ser ies 171 plat
pick
ed
ies
For stic dus ries
bra led bra
172 and
For couplin t cap
ss.
, 324 181
ss,
,
s:
For nipples gs,
and EPD
Ser nipples with all con
101 M.
ies
711
nec
324 with hose
Oil
234
tion
Nitr
Par for lub - dus thread connec s, Par
ile.
t no.
rica t cap con tion t no.
s incl nec , Par 09
19
tion
960
171
t
ude tion,
000 of cou
100
Par no.
d
0.
plin as stan t no. 09 171 0.
g and
dar 09 171 105
0.
d.
nip
105
ple
1.
:
Coupleurs hydrauliques, gamme complète
Produits pneumatiques, gamme complète
Air respirable, gamme complète
Coupleurs hydrauliques, gamme complète
Gamme hydraulique haute pression, gamme complète
Raccords encliquetables WEO Plug-In, gamme complète
Mu
Au
ltip
to-
le C
Au
niq
Co
onn
ecti
up
on
ling
Sys
tem
s
s
Qu
ick
ue
of m paten
anif ted
old con
cou cep
plin t
gs
-Se
al
^
^
^
^
For
Autocoupleurs, applications à multi connexion
Quick-Seal
Re
d
and uce
elim tool
ina chan
te
mis ge do
con wn
nec time
tio
ns
27
T
l
G
obal
e
h
La tradition et l'innovation.
Des raccords rapides et equipements pour air
comprimé, hydraulique basse et haute pression,
fluides, gaz et air respirable.
www.cejn.com
09 001 6350 / 0304 / rev 0501 Multitryvck
Quick Connect
Specialist

La connectique hydraulique haute pression

Transcription

Documents pareils

dalle ipé

tour conventionnel ernault – cholet 550

Informations détaillées de Swim de rincan

Tunnel Beverate (Ligne de train Milan

Poisson-clown à trois bandes

Fiche espece Le Canard souchet - Chasse et nature en Midi

Inconel 600 - PX Precimet

Formules de RDM

Fiche espece Le Canard siffleur - Chasse et nature en Midi

(12) FASCICULE DE BREVET
