Skin temperature of heating element in air

www.diracindustries.com
Skin temperature of heating element in air
Températures de peau des éléments chauffant dans l’air
900
800
700
600
500
400
300
200
100
1 2 3 4 5 6 7 8 9
W / cm2
Degrés C
Non forced convection
Convection naturelle
Première approximation pour évaluation de la température de peau des éléments
blindés non ailetés chauffant dans l’air, en fonction de leur charge spécifique et
des conditions d’échange (température / vitesse de circulation d’air)
Degrés C
Degrés C
Degrés C

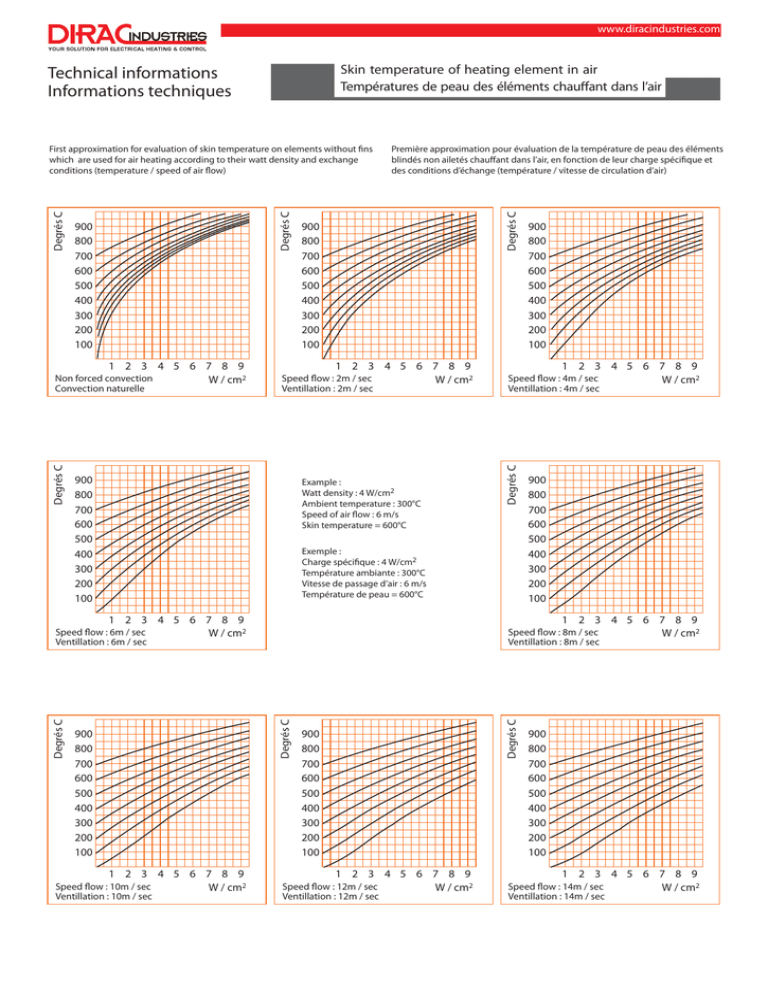

First approximation for evaluation of skin temperature on elements without fins
which are used for air heating according to their watt density and exchange
conditions (temperature / speed of air flow)
900
800
700
600
500
400
300
200
100
1 2 3 4 5 6 7 8 9
W / cm2
Speed flow : 2m / sec
Ventillation : 2m / sec
900
800
700
600
500
400
300
200
100
Example :
Watt density : 4 W/cm2
Ambient temperature : 300°C
Speed of air flow : 6 m/s
Skin temperature = 600°C
1 2 3 4 5 6 7 8 9
W / cm2
Speed flow : 10m / sec
Ventillation : 10m / sec
Degrés C
Speed flow : 8m / sec
Ventillation : 8m / sec
Degrés C
900
800
700
600
500
400
300
200
100
900
800
700
600
500
400
300
200
100
1 2 3 4 5 6 7 8 9
W / cm2
Speed flow : 6m / sec
Ventillation : 6m / sec
Degrés C
1 2 3 4 5 6 7 8 9
W / cm2
Exemple :
Charge spécifique : 4 W/cm2
Température ambiante : 300°C
Vitesse de passage d’air : 6 m/s
Température de peau = 600°C
1 2 3 4 5 6 7 8 9
W / cm2
900
800
700
600
500
400
300
200
100
Speed flow : 4m / sec
Ventillation : 4m / sec
Degrés C
Technical informations
Informations techniques
900
800
700
600
500
400
300
200
100
1 2 3 4 5 6 7 8 9
W / cm2
Speed flow : 12m / sec
Ventillation : 12m / sec
900
800
700
600
500
400
300
200
100
1 2 3 4 5 6 7 8 9
W / cm2
Speed flow : 14m / sec
Ventillation : 14m / sec
