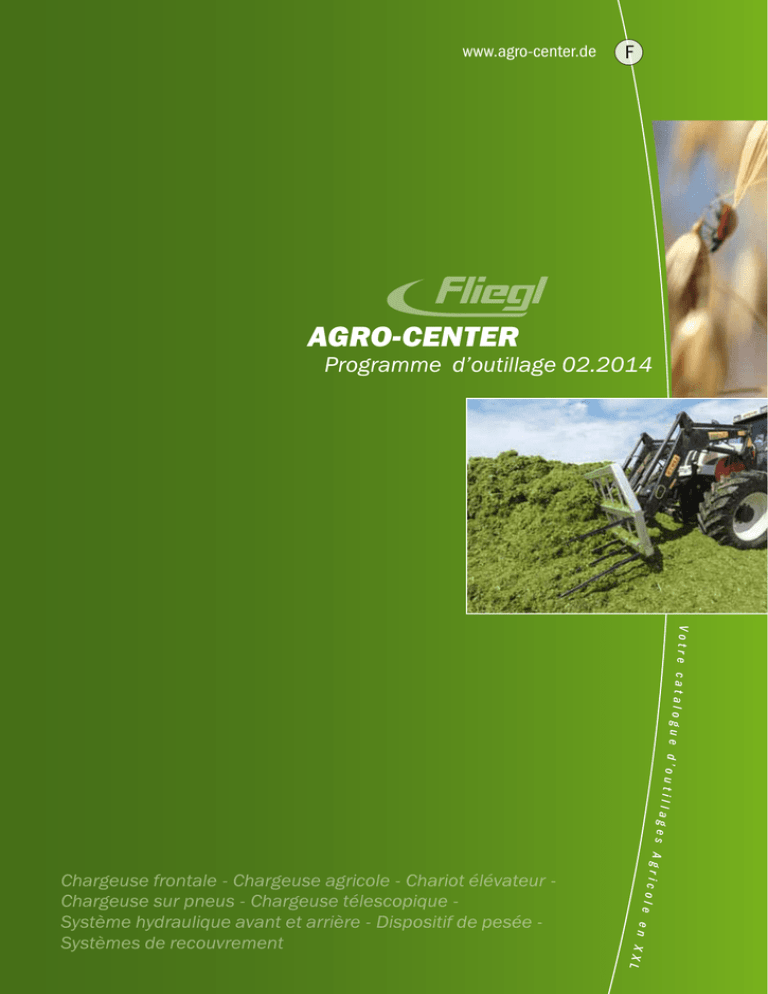

Fliegl AGRO

www.agro-center.de
F
AGRO-CENTER
Programme d’outillage 02.2014
Votre cata
logu
e d’out
i
ll
a
g
e
s
Agric
ole
en X
XL
Chargeuse frontale - Chargeuse agricole - Chariot élévateur Chargeuse sur pneus - Chargeuse télescopique Système hydraulique avant et arrière - Dispositif de pesée Systèmes de recouvrement
To u s l e s p ri x s o n t n e t H T. S o u s ré s er v e d‘ erreu rs , d e m o d if i c at i o n s t ec h n i q u e s a in s i q u e d e p ri x .
2
Réimpression, même partielle, interdite. Les prix s‘entendent départ usine K astl.
Vous trou v ere z des informations ac t uelles sur w w w. agro - c enter .de
Table des matières
Adaptateur intermédiaire et pièces profilées . . 76-77
Adaptateur trois points. . . . . . . . . . . . . . . . . . . . . 75
Bâche coulissante. . . . . . . . . . . . . . . . . . . . . . . . . 94
Bâche déroulante avec châssis et plateforme. . . 105
Balance digitale intégrée à l‘attelage
trois points . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
Balance pour adaptateur intermédiaire . . . . . . . 110
Balance pour chargeur frontal, chargeur sur
pneus ou chargeur télescopique . . . . . . . . . . . . 109
Balayeuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
Balayeuse - Type 500 et type 600 . . . . . . . . . 96-99
Benne à grappin et fourche pour ensilage. . . . . 52-55
Benne distributrice. . . . . . . . . . . . . . . . . . . . . . . . 65
Benne pour pommes de terre. . . . . . . . . . . . . . . . 63
Benne professionnelle pour chariot-élévateur . . . 50
Benne transbordeuse . . . . . . . . . . . . . . . . . . . . . . 62
Benne transbordeuse d‘ensilage. . . . . . . . . . . . . . . 41
Benne universelle à basculement. . . . . . . . . . . . . 89
Bras de désensilage avec rouleau de fraisage . . . 68
Broches et support pour broches, douilles
coniques et racloirs. . . . . . . . . . . . . . . . . . . . . . 32-33
Cercleuse de bois. . . . . . . . . . . . . . . . . . . . . . . . . 89
Chargeur frontale et arrière « Variant » . . . . . . . 24-25
Chargeuse frontale et arrière. . . . . . . . . . . . . . . 20-21
Châssis d‘échange rapide. . . . . . . . . . . . . . . . . . . 73
Commande d‘engin hydraulique. . . . . . . . . . . . . . 72
Désileuse de balle « Profi-Combi » . . . . . . . . . . . . 31
Dispositif d‘échange rapide . . . . . . . . . . . . . . . . . 78
Dispositif d‘élévation pour gerbeur. . . . . . . . . . . . 40
Distributeur d‘ensilage plat. . . . . . . . . . . . . . . . . . 78
Engin de rotation de caisses et couronne
pivotante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Engin de transport pour balles . . . . . . . . . . . . . 28-29
Ensileuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Épandeuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
Fendeuse de bûche « Crocodile » . . . . . . . . . . . . . 85
Fourche à balle/pique-botte “Combi” . . . . . . . 26-27
Fourche de désilage . . . . . . . . . . . . . . . . . . . . . . . 69
Fourche pour chariot élévateur et accessoires.34-40
Fourches d‘ensilage. . . . . . . . . . . . . . . . . . . . . 60-61
Godet broyeur de betteraves. . . . . . . . . . . . . . . . . 64
Godet multiservices pour ensilage et fumier,
Fourches pour fumier et ensilage . . . . . . . . . . 56-58
Grappin hydraulique . . . . . . . . . . . . . . . . . . . . 86-88
Lame de nivellement et de déneigement
« Mammut ». . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-17
Lame frontale de remblayage. . . . . . . . . . . . . . . . 89
Loading Automation . . . . . . . . . . . . . . . . . . . 112-113
Malaxeurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90-94
Mélangeur à lisier pour tracteur. . . . . . . . . . . . . . . 79
Module « Multi » hydraulique. . . . . . . . . . . . . . . . . 70
Outils pour chargeurs télescopiques et
chargeurs à pneus. . . . . . . . . . . . . . . . . . . . . . . . . 59
Pelle basculante à déchargement en hauteur. . . . 51
Pelles arrières. . . . . . . . . . . . . . . . . . . . . . . . . 48-50
Pelles lourdes, volumineuses et grande
capacité avec accessoires . . . . . . . . . . . . . . . . 42-47
Pesée pour balle. . . . . . . . . . . . . . . . . . . . . . . . . 111
Pince balle hydraulique. . . . . . . . . . . . . . . . . . . 22-23
Pince pour balles rectangulaires. . . . . . . . . . . . . . 24
Plateforme de travail et accessoires. . . . . . . . . . 8-11
Poids frontaux et arrières . . . . . . . . . . . . . . . . . . . 14
Racloir. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Racloir d‘ensilage . . . . . . . . . . . . . . . . . . . . . . . . . 68
Racloir en caoutchouc. . . . . . . . . . . . . . . . . . . . . . 19
Réhausse supplémentaire pour lame de
nivellement et de répartion . . . . . . . . . . . . . . 40147
Relevage Hydraulique frontale. . . . . . . . . . . . . . . . 71
Remorque bagagère à fond poussant. . . . . . . . . . 84
Rouleau de balayage « PowerPro » . . . . . . . . . . 94-95
Rouleau fraiseur pour benne de chargeuse
frontale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66-67
Rouleau frontale avec rouleau à anneaux . . . . . 103
Rouleau professionnel. . . . . . . . . . . . . . . . . . . . . 102
Système d‘éclairage « light box » de Fliegl . . . . . 114
Système de recouvrement « SpeedCover »
et accessoires. . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Système de recouvrement d‘ensilage
pour ensileuses mobiles. . . . . . . . . . . . . . . . . . . . 15
Système de remplissage de particules
broyées « Dachs ». . . . . . . . . . . . . . . . . . . . . . 80-83
Tarière et accessoires. . . . . . . . . . . . . . . . . . 100-101
Toit ouvrant « TopLift ». . . . . . . . . . . . . . . . . . . . . 106
Triangle d‘attelage pour tracteur et adaptateur
frontal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Vis de transbordement . . . . . . . . . . . . . . . . . . . . 104
NOUVEAUTÉS février 2014
Lamier
de série en Euronorm- avec course latérale
◗◗ Dégagement rapide des voies et chemins grâce au
découpage rapide et facile
◗◗ Possibilité de montage à l‘avant d‘un chargeur
frontal, à roues ou téléscopique
◗◗ Entrainement hydraulique avec trois lames de scies
spéciales
◗◗ Course latérale peut être étendu de 1200 mm, tel
que vous pouvez conduire le long du bord de la
route et libéerer 1200 mm à partir du bord de la
route par découpage.
◗◗ Visibilité optimale grâce au montage sur bras
◗◗ Angle de coupe réglable durant le travail
◗◗ Option: contrepoids latéral par lequel la charge du
lamier sur le véhicule porteur peut être minimisée
◗◗ Option: dispositif d‘inclinaison 120° (pour coupe
verticale ou horizontale)
◗◗ Nécessite prise hydraulique double effet
Die schnelle und einfache Lösung für
die Baum- und Heckenpflege
Art. n°
ASHFLM000000
ASHFLM900200
ASHFLM900300
ASHFLM900100
◗◗ Largeur de travail 2150 mm
Description
Lamier hydraulique Euronorm- avec
course latérale
Contrepoids pour lamier
Dispositif d‘inclinaison pour lamier
Poids
env. 520 kg
Lame de rechange pour lamier hydraulique Ø 700mm / Z=42 / à denture platte
/ alésage 30mm
Unité
€ net
pc.
7300,00
pc.
set
400,00
1500,00
set
185,00
◗◗ Vitesse de travail jusqu‘à env. 8 km/h
◗◗ Ajustement latéral 1200mm
◗◗ Poids environ 520 kg
La caisse du forestier - pour outils
et equipement
Fixation 3 pts et prise Euronorm
◗◗ Solution rapide et simple pour l‘entretien des
arbres et des haies
◗◗ galvanisée
◗◗ Fixation 3 pts et prise Euronorm
◗◗ Mesures: 1300 x 1300 x 50 mm
Pour l‘utilisation en forêt pour
tout outil et équipement
Art. n°
Description
FORXXX000100V
Caisse forestière - pour outils et équipement
Unité
€ net
pc.
650,00
4
Pince coupante pour ensilage
◗◗ Convient pour le prélèvement d‘ensilage de maïs
ou d‘herbe
A MME
P ROGR
Pour montage sur chargeur à roues ou
téléscopique
Hoher Greifwinkel
14 Zinken – Feuerverzinkt
Breite 3000 mm / Tiefe 1200 mm / Höhe 1000 mm
◗◗ Taille d‘‘ouverture de la pince supérieure env. 1250 mm
◗◗ avec contrelame dentelée
◗◗ construction extrèmement robuste
◗◗ Longueur des dents 1100 mm
SSZRTL200000
SSZRTL240000
SSZRTL270000
Description
Volume
Pince coupante pour silo pour
montage sur chargeur à roues ou 1,7 m.m.
téléscopique, largeur 2000 mm
montage sur chargeur à roues ou 2,0 m3
montage sur chargeur à roues ou 2,2 m3
Poids
Unité
env.
900 kg
pc.
6500,00
env.
1000 kg
pc.
7000,00
env.
1100 kg
pc.
7500,00
D‘OU T IL L AG E
Art. n°
€ net
GODETS grand volume universels
pour fumier et ensilage
Avec attelage pour chargeuse à pneus
◗◗ Avec lame d‘usure Hardox
◗◗ D‘une pièce, en tôle d‘acier robuste
◗◗ construction conique
◗◗ rails d‘usure au sol évitant le frottement
de la tôle de fond
◗◗ profondeur 1200 mm / hauteur 1000 mm
◗◗ éxécution galvanisée (bord inférieur)
◗◗ Nécessite une prise double effet
Art. n°
DSSRAD100025
DSSRAD100030
Description
GODETS grand volume
GODETS grand volume
Largeur
Volume
2500 mm 3,2 m3
3000 mm 3,8 m3
Polds
env.
800 kg
env.
1000 kg
Unité
€ net
pc.
6000,00
pc.
6500,00
Vous trou vere z des informations ac t uelles sur w w w. agro - center .de
5
Lame de raclage Economy pour
chargeur
Lame à neige compacte avec attelage
pour empileuse à fourche
◗◗ Barre vissée en Polyurethane
◗◗ Inclinaison mecanique de la lame, règlable par
blocage de chevilles (jusqu‘à 60°)!
Balayeuse „Economy“ pivotante
Art. n°
Longueur 1600 mm /hauteur 600 mm
PSSFLI100600
PSSFLI100605
PSSFLI100610
Réglable mécaniquement Largeur 1600 / hauteur 600 mm
Réglable mécaniquement Largeur 2000 / hauteur 600 mm
Réglable méchaniquement Largeur 2300 / hauteur 600 mm
Unité
€ net
pc.
pc.
pc.
850,00
900,00
950,00
Balayeuse de construction légère
Equipement pour montage sur
chargeur frontal
◗◗ débit d‘huile maximum 60 l/min
◗◗ Diametre des brosses 600 mm avec propulsion
intérieure pour balayage à grande échelle
◗◗ boitier peint, fixation trois points galvanisée avec
◗◗ un support intégré ainsi que deux roues de
support à l‘arrière
◗◗ Grâce au vérin à double effet, la brosse de balayage peut être pivoté sans problème de 22,5°
des deux cotés
◗◗ Nécessite un prise double effet
Art. n°
Description
KEHECO200000
KEHECO240000
KEHECO280000
2000mm / Poly-Poly / peint / trois-points
Unité
€ net
pc.
pc.
pc.
1.950,00
2.030,00
2.120,00
6
Godet Tribenne attelage
avant/arrière
A MME
P ROGR
D‘OU T IL L AG E
◗◗ De série avec une fixation 3 pts Cat. II, chargeur
frontal avec fixation Euronorm , et fixation pour
chariot élévateur
◗◗ Forme de la cuve spécialement plate conçue
pour recevoir des matériaux en vrac tel que la
neige, plaquettes de bois, ensilage, aliments
pour animaux …
◗◗ Point d‘appuie très en avant (angle d‘inclinaisant
allant jusqu‘à 50°) garantissant un déport des
produits en vrac vers trois cotés
◗◗ Coté de bennage droite ou gauche (à choisir)
◗◗ Ridelles ouvrables vers le haut ou vers le bas
◗◗ Construction particulièrement robuste
◗◗ Nécessite une prise double effet
◗◗ Prises et flexibles hydraulique inclus
◗◗ exécution vernie, chevalet galvanisé
◗◗ Profondeur 1250 mm / hauteur 600 mm
Art. n°
Description
avant/arrière
HSHFLM220003V
avant/arrière
HSHFLM200003V
Largeur
Volume env.
2000 mm
1,6 m3
2200 mm
1,8m3
Polds
env.
800 kg
env.
1000 kg
Unité
€ net
pc.
2980,00
pc.
3180,00
Conteneur roulant universel - avec equipement pneumatique
Avec fixation Euronorm et chariot élévateur
◗◗ Utilisable universelement, pour le transport
pratique de tous les produits
◗◗ Poids environ 225 kg
◗◗ Taille: 1200 mm x 1200 mm x 1600 mm
Art. n°
Description
ABFFLM000100
Conteneur roulant universel - Avec fixation norme Euronorm et
chariot élévateur
Unité
€ net
pc.
990,00
7
Nacelle élévatrice y compris dispositif de surélévation
à monter sur une chargeuse frontale industrielle ou un chariot élévateur
◗◗ Fixation possible en série sur chariot élévateur et
chargeuse frontale (norme européenne)
◗◗ Grillage antidérapant au sol
◗◗ Multiples applications possibles : par ex. montage,
réparations, travaux de nettoyage, etc.
◗◗ Dimensions de la Nacelle : 1570 x 920 x 1000 mm
◗◗ Capacité de charge : 290 kg env.
◗◗ Compris dans la livraison : un compartiment à
outils et une chaîne de maintien (sans grillage de
protection et sans bastingage en bois)
Hauteur de travail selon le chargeur frontal :
6,50 M env. – vous gagnez 1 mètre de hauteur !
1570
Art. n°
Descriptif/Variante
Unité
ABHFLI000005V
Nacelle, norme européenne (sans bastingage en bois),
intégralement galvanisée, compartiment à outils, chaîne de
maintien et verrou à ressort inclus. Sans grillage de protection
Dimensions de la Nacelle :
1570 x 920 x 1000 mm
Capacité de charge : 290 kg env.
Poids propre 194 kg env.
pc.
€ net
1180,00
Art. n°
Variante pour chargeuse agricole, chargeuse sur pneus ou
chargeuse télescopique
Unité
ABHHRT000005V
1570 x 920 x 1000 mm avec surélévation
pc.
€ net
1680,00
2030
2848
Variante à fixer à une chargeuse agricole, une chargeuse sur pneus ou
une chargeuse télescopique
638
Montage facile grâce à un adaptateur
Illustration : Élévation assurée par Merlo
155
8
Plateforme "inclinable"
A MME
P ROGR
Pour chargeuse agricole, chargeuse sur pneus
ou chargeuse télescopique
◗◗ Inclinable en 5 étapes (18° à chaque fois). Total : 90°
◗◗ Compartiment à outils inclus
◗◗ Chaîne de protection anti-glissement incluse
(pour une élévation par bras de fourche)
◗◗ En option : Bastingage en bois (nécessaire en cas de
travail avec du bois) ;
sécurité anti-rupture de tuyaux adaptée
D‘OU T IL L AG E
Art. n°
Descriptif/Variante
Unité
ABHFLI000009V
Plateforme "inclinable"
pc.
€ net
1500,00
Idéal pour les zones d'accès étroit
- inclinable jusqu'à 90°
9
Plateforme non-surélevée
◗◗ Fixation possible en série sur chariot élévateur et
chargeuse frontale (norme européenne)
réparations, travaux de nettoyage, etc. plateforme
(bastingage en bois exclus)
◗◗ Dimensions de la plateforme : 1570 x 920 x 1000 mm
Finition intégralement galvanisée
Art. n°
Descriptif/Variante
Unité
ABHFLI000010V
Plateforme, norme européenne (sans bastingage en bois) ;
intégralement galvanisée compartiment à outils et chaîne de
maintien inclus ; sans grillage de protection Dimensions de la
plateforme : 1570 x 920 x 1000 mm
€ net
980,00
pc.
À fixer à une chargeuse agricole, une chargeuse sur pneus ou une
Art. n°
Variante pour chargeuse agricole, chargeuse sur pneus ou
ABHHRT000010V
1570 x 920 x 1000 mm sans surélévation
Unité
pc.
€ net
1480,00
Illustration : Élévation assurée par JCB
Accessoires pour plateforme (für Korbmaß 1570 mm x 920 mm)
Bastingage en bois
3
Grillage de protection (pour
l'Autriche)
Art. n°
5
Roues directionnelles
avec freins d'arrêt
Compartiment à outils
4
Grillage de protection
Descriptif/Variante
Unité
€ net
ABHFLI000805
Bastingage en bois (nécessaire pour les travaux avec du bois)
pc.
120,00
ABHFLI900009
Grillage de protection (obligatoire en Autriche)
pc.
170,00
3 ABHFLI900006
Compartiment à outils
pc.
30,00
4 ABHFLI900007
Grillage de protection (nécessaire uniquement pour le chariot
élévateur)
pc.
130,00
5 ABHFLI900012
Supplément pour roues directionnelles pour lourdes chargesØ
250 mm avec frein d'arrêt
set
290,00
10
Plateforme variante large
A MME
P ROGR
D‘OU T IL L AG E
◗◗ Fixation possible en série sur chargeuse frontale
(norme européenne)
◗◗ Dimensions de la plateforme : 2500 x 920 x 1000 mm
Entièrement galvanisé
Largeur 2500 mm
Surface de travail généreuse
Avec compartiment à outils
Art. n°
Descriptif/Variante
ABHFLI000015V
Plateforme, norme européenne (sans bastingage
en bois), intégralement galvanisée, compartiment à outils, chaîne de maintien inclus. Sans
grillage de protection
Dimensions de la plateforme : 2500 x 920 x
1000 mm
Unité
Accessoires et équipement de sécurité
ABHFLI000807
Plateforme variante large pour chargeuse à pneus et chargeuse
télescopique
ABHFLI900010
1600,00
pc.
Unité
Large bastingage en bois pour la plateforme
(nécessaire pour les travaux avec du bois)
Grillage de protection (nécessaire uniquement
pour le chariot élévateur)
€ net
€ net
pc.
220,00
pc.
350,00
À fixer à une chargeuse agricole, une chargeuse sur pneus ou
Art. n°
Variante pour chargeuse agricole, chargeuse sur
pneus ou chargeuse télescopique
ABHHRT000015V 2500 x 920 x 1000 mm
Unité
pc.
€ net
2100,00
Plateforme variante large, élévation par Manitou
Plateforme rabattable
élévation par chariot élévateur
◗◗ Élévation par chariot élévateur en série
◗◗ Grillage antidérapant au sol (dimensions des mailles : 20 x 20 mm)
Ergot d'arrêt
◗◗ Dimensions de la nacelle : 1090 x 1200 x 1890 mm
◗◗ Capacité de charge : 120 kg env., variante rabattable
◗◗ Poids total autorisé : 250 kg
◗◗ Fentes d'introduction au démarrage xxx avec sécurité
anti-glissement
Art. n°
Description
ABHFLI000000
Plateforme rabattable
Poids propre 120 kg env.
Unité
pc.
€ net
790,00
11
Lame de répartition et de nivellement « Nivell »
La lame de répartition et de nivellement Fliegl de la série « PSS Nivelle » est conçue pour une fixation frontale ou arrière. Elle peut être fixée
à l'avant ou à l'arrière du tracteur grâce à un relevage hydraulique de l'attelage à trois points. Elle peut être utilisée sur une largeur pouvant
atteindre jusqu'à 5,0 m grâce à ses deux panneaux individuels de nivellement et de répartition au réglage hydraulique. Les panneaux au réglage
hydraulique permettent à « Nivell » de niveler l'ensilage, que le tracteur soit puissant ou non. La vitesse d'exécution dépend de la puissance du
tracteur.
Réglage hydraulique
des plages de nivellement et de répartition
Largeur de travail : jusqu'à 5 m
Type PSS Nivell 380
Description
PSS Nivell 380
PSS Nivell 500
Largeur de travail
3800 mm
5000 mm
Hauteur de la lame sans grille additionnelle env.
930 mm
1100 mm
Hauteur de la lame avec grille additionnelle env.
1430 mm
1500 mm
Largeur de la lame centrale env.
2300 mm
2600 mm
Largeur de la lame latérale env.
750 mm
1200 mm
Largeur de transport
2700 mm
3000 mm
Construction
CAT II
CAT II/CAT III
Raccord hydraulique
2 x DW
2 x DW
Art. n°
PSSFLI100000
PSSFLI200000
Type
Modèle
« PSS Nivell
380 »
« PSS Nivell
500 »
réglage hydraulique
réglage hydraulique
Poids
Unité
€ net
env. 900 kg
pc.
4800,00
env. 1100 kg
pc.
6000,00
Accessoires :
Art. n°
PSSFLI200900
Description
Supplément
Racloir (PVC)
pour le panneau de nivellement et de
répartition
« Nivell »
Unité
€ net
pc.
350,00
12
Réhausse supplémentaire pour lame de nivellement et de répartion
A MME
P ROGR
Rehaussement de 400 mm sur toute la largeur
de travail de la lame de nivellement. La grille de
rehaussement est tout simplement vissée sur la
lame de nivellement.
D‘OU T IL L AG E
Art. n°
PSSFLI100050
PSSFLI200050
Description/Type
Unité
Grillage supplémentaire pour la lame de nivellement et de
répartition PSS 380
Grillage supplémentaire pour la lame de nivellement et de
répartition PSS 500
€ net
pc.
850,00
pc.
950,00
Unité
€ net
Lame de répartition et de nivellement « Ultra »
◗◗ pour un montage avant ou arrière
◗◗ Montage au niveau du relevage hydraulique de
l'attelage trois points à l'arrière du tracteur
◗◗ La partie fixe de la lame permet d'amasser et de
repousser l'ensilage avec souplesse et puissance.
◗◗ Deux panneaux de répartition à extension télescopique
◗◗ La qualité de l'ensilage est préservée plus
longtemps
Description
PSS « Ultra »
Largeur de travail
5054 mm
Largeur de transport
2654 mm
Hauteur de la lame
1150 mm
Largeur de la lame centrale env.
2500 mm
Largeur de la lame latérale env.
1300 mm
Construction
CAT II
Raccord hydraulique
2 x DW
Art. n°
Type
Modèle
PSSFLI400000
PSS « Ultra » 500
extension télescopique hydraulique
PSSFLI200950
Supplément
coupleur-inverseur
1 connexion double effet unique nécessaire
pc.
pc.
5500,00
450,00
13
Poids frontaux
Poids compacts à centre de gravité central
◗◗ Les poids sont coulés dans un béton armé de
qualité supérieure. Design attrayant.
◗◗ Chaque poids est équipé d'un dispositif d'attelage
permettant d'atteler ou de désatteler le véhicule
rapidement.
◗◗ Poids frontaux CAT II disponibles : 400 kg, 600 kg,
800 kg et 1000 kg
Art. n°
Type
Dimensions : l x L x h
Poids/modèle
Unité
€ net
SZBXXX200000
Poids frontal pour un attelage trois points
770 x 480 x 580 mm
400 kg avec dispositifs d'attelage
pc.
640,00
SZBXXX200005
780 x 600 x 680 mm
pc.
693,00
SZBXXX200010
760 x 600 x 850 mm
pc.
745,50
SZBXXX200015
780 x 600 x 850 mm
pc.
924,00
Poids arrières
Poids compacts à centre de gravité central
◗◗ L'installation à la barre d'attelage permet
d'accrocher et de décrocher rapidement le poids
sans descendre
◗◗ Les dimensions pratiques du contrepoids garantissent une grande liberté de mouvement au sol et un
attelage de véhicules sans difficulté
◗◗ Disponible en
poids arrière CAT II de 1500 kg
Art. n°
Type
Poids/modèle
SZBXXX200050
Poids arrière pour barre d'attelage
1340 x 570 x 680 mm
Unité
pc.
€ net
1110,00
Poids frontaux et arrières «
Standardline »
◗◗ Peuvent être utilisés comme poids frontaux ou
arrières – attelage et désatellage rapide du poids
sans descendre
◗◗ Les dimensions pratiques du contrepoids garantissent une grande liberté de mouvement au sol et un
attelage de véhicules sans difficulté
◗◗ Disponible à partir de 1000 kg
Art. n°
Type
Poids
Unité
€ net
SZBXXX200052
Poids frontaux et arrières Standardline
900 x 600 x 850 mm
1000 kg
pc.
1218,49
SZBXXX200054
Poids frontaux et arrières Standardline
1200 x 850 x 950 mm
1500 kg
pc.
1394,96
14
Ensileuse
◗◗ Compression optimisée en profondeur grâce aux
hautes arêtes du rouleau
Compression optimale de l'ensilage
Rouleau pouvant être rempli
A MME
P ROGR
Pour une compression optimale de
l'ensilage
◗◗ Pour l'ensilage de l'herbe et du maïs
◗◗ Le poids s'adapte facilement à la taille du
tracteur - le rouleau peut être rempli d'eau
(poids : 2750 kg env.)
Descriptif/Variante
Largeur/Hauteur
Poids à vide
SWZFLM000000
Ensileuse
3000 mm
2 t env.
Unité
pc.
D‘OU T IL L AG E
Art. n°
€ net
7000,00
Système de recouvrement d'ensilage pour ensileuses mobiles
◗◗ Assistance parfaite pour le recouvrement de l'ensilage
◗◗ Film inférieur et bâche d'ensilage sur un unique châssis
(disponible en option)
◗◗ Pour fixation sur chariot-élévateur, chaîne
de sécurité incluse
Les films ne sont pas compris dans la livraison
Art. n°
Description
Largeur
Unité
€ net
SASFLM100000
Système de recouvrement d'ensilage pour des ensileuses mobiles
2500 mm
pc.
SASFLM100010
Système de recouvrement d'ensilage pour ensileuses mobiles
3000 mm
pc.
990,00
SASFLM100020
Supplément système de rembobinage du film
pc.
1100,00
900,00
Film d'ensilage
◗ Résistance aux UV : 1 an, haute étanchéité au gaz ◗ Extrême résistant aux déchirures ◗ Dimensions personnalisées sur demande
Art. n°
Description
Largeur/longueur
Unité
€ net
SASFLM200000
Film d'ensilage blanc pour système de recouvrement
110 µm / 8 m x 300 m
pc.
876,50
SASFLM200005
Film d'ensilage blanc pour système de recouvrement
110 µm / 18 m x 300 m
pc.
1960,00
Film inférieur
◗ Transparent ◗ Haut pouvoir absorbant ◗ Extrêmement élastique
Art. n°
Description
Largeur/longueur
Unité
€ net
SASFLM200020
Film inférieur pour système de recouvrement
40 µm / 8 m x 300 m
pc.
345,00
SASFLM200025
Film inférieur pour système de recouvrement
40 µm / 18 m x 300 m
pc.
770,00
15
Lame de nivellement et de déneigement « Mammut »
Pour dégager parfaitement la neige de la chaussée, une lame de déneigement capable de supporter tous les aspérités et obstacles s'impose.
◗ Bandes d'usure extrêmement résistantes 245 x 50 mm Les bandes d'usure en caoutchouc peuvent être changées individuellement
◗ Coupleur-inverseur intégré
◗ Commande hydraulique de la lame ◗ Balisage latéral lumineux
◗ Installation électrique 12V avec tableau de contrôle
◗ Attelage trois points en série
◗◗ Charge frontale autorisée : jusqu'à 6 tonnes
◗ Hauteur intérieure 800 mm ◗ Barre de raclage en caoutchouc
◗◗ Ajustement latéral au sol +/- 5°
◗ Limiteur de charge ◗ Pied d'appui
◗◗ Support de fixation/armature innovante
Racloir arrière suspendu sur ressorts
Protection anti-rouille optimale – galvanisée et vernie
Modèle « Mammut-Mono »
◗ 1 panneau à inclinaison hydraulique
◗ Avec 1 cylindre double effet
◗ 1 x connexion double effet requise
Finition galvanisée en série
Galvanisé et vernis sur demande – pour
une protection optimale contre la rouille
Art. n°
Type
Largeur totale
PSSFLI300050
Mono
2700 mm
pc.
2950,00
PSSFLI300055
Mono
3000 mm
pc.
3100,00
Accessoires avec supplément
Unité
Unité
€ net
€ net
PSSFLI250801
Set de roues porteuses
pc.
800,00
PSSFLI200850
Vernis protecteur
pc.
250,00
Art. n°
Type
Largeur totale
Unité
€ net
PSSRTL300050 Mono
2700 mm
pc.
3650,00
PSSRTL300055 Mono
3000 mm
pc.
3800,00
Art. n°
Description
Largeur/hauteur/épaisseur
PSSFLI270104
Caoutchouc d'usure
1150 x 250 x 40 mm
pc.
124,00
PSSFLI270102
Caoutchouc d'usure
1350 x 250 x 40 mm
pc.
144,00
PSSFLI270100
Caoutchouc d'usure
1500 x 250 x 40 mm
pc.
168,00
Unité
€ net
16
Type « Mammut Duplex »
◗ 2 panneaux à inclinaison hydraulique
A MME
P ROGR
◗ Avec 2 cylindres double effet
◗ 1 x connexion double effet requise
◗◗ Positions de travail +:- 30° sur chaque panneau de raclage
Finition galvanisée en série
Galvanisé et vernis sur demande – pour une
protection optimale contre la rouille
D‘OU T IL L AG E
Roue pour charges lourdes avec roues pleines en caoutchouc Ø 300 mm, largeur 105 mm, avec roulement à bille,
bande roulement résistante à l'usure.
Roue pour charges lourdes soudure d'acier, finition lourde
des ronds d'avant-train, vis vérin ajustable
Art. n°
Type
Largeur totale
Largeur de brochage minimum
env.
PSSFLI300005
Duplex
2300 mm
2070 mm
pc.
PSSFLI300000
Duplex
2700 mm
2430 mm
pc.
3200,00
PSSFLI300010
Duplex
3000 mm
2700 mm
pc.
3350,00
Unité
€ net
3000,00
Unité
€ net
PSSFLI250801
Set de roues porteuses
pc.
800,00
PSSFLI200850
Vernis protecteur
pc.
250,00
Largeur totale
Largeur de brochage minimum
env.
PSSHRT300005 Duplex
2300 mm
2070 mm
pc.
3700,00
PSSHRT300000 Duplex
2700 mm
2430 mm
pc.
3900,00
PSSHRT300010 Duplex
3000 mm
2700 mm
pc.
4050,00
Art. n°
Type
Unité
Unité
€ net
Art. n°
Description
€ net
PSSFLI270104
Caoutchouc d'usure
1150 x 250 x 40 mm
pc.
124,00
PSSFLI270102
Caoutchouc d'usure
1350 x 250 x 40 mm
pc.
144,00
PSSFLI270100
Caoutchouc d'usure
1500 x 250 x 40 mm
pc.
168,00
17
Racloir pour travaux dans l'étable, la ferme ou de déneigement
Avec système d'attelage européen, arrière ou trois points ou sur chariot élévateur
◗◗ Utilisation pour tous les travaux dans les étables ou les fermes – travaux de
déneigement inclus
◗◗ Peut être utilisé partout grâce à la barre en polyuréthane –
pas d'endommagement du sol, très résistante à l'usure
◗◗ La forte capacité d'adaptation de la barre garantit un travail très propre
Barre en polyuréthane • Calibre 20 mm
Capacité extrême d'ajustement au sol
Racloir en polyuréthane
Avec système d'attelage européen, arrière ou trois points
Art. n°
Descriptif/Variante
Largeur/Hauteur
Unité
€ net
PSSFLI100500
Racloir PSS 250-72
2,50 m / 0,72 m
pc.
1100,00
PSSFLI100501
Racloir PSS 250-94
2,50 m / 0,94 m
pc.
1200,00
PSSFLI100502
Racloir PSS 300-72
3,00 m / 0,72 m
pc.
1250,00
PSSFLI100504
Racloir PSS 300-94
3,00 m / 0,94 m
pc.
1350,00
À fixer sur un chariot-élévateur
Descriptif/Variante
Largeur/Hauteur
Unité
Racloir à fixer sur un chariot-élévateur
1,50 m / 0,70 m
pc.
€ net
800,00
130
°
80
1582
1323
698
Art. n°
PSSFLI100506
Ill. avec un chariot-élévateur
Art. n°
Descriptif/Variante
NKTXXX070126
Bandes de polyuréthane (pour le set de bandes
d'étanchéité)
2500 x 120 x 10 mm, inclinaison à 90°
NKTXXX070124
Bandes en polyuréthane
3000 x 130 x 20 mm, inclinaison à 90°
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung
Ihres Inhalts nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patenterteilung
oder Gebrauchsmuster- eintragung vorbehalten.
Freimaß-Toleranz
nach DIN 7168 Cm
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Nr. Anz.
Änderung
Projektionsmethode
Kategorie
Oberflächen
DIN ISO 1302
Fehler: Keine
Fehler:Referenz
KeineArtikelnr.:
Referenz
Fehler: Keine
Fehler:Referenz
Keine Referenz
Fehler: Keine
Fehler:Referenz
Keine Referenz
Fehler: Keine
Fehler:Referenz
Keine ReferenzDatum
16.02.2012
Fehler: Keine
Fehler:Referenz
Keinegez.
Referenz
Fehler: Keine
Fehler:Referenz
Keinegepr.
Referenz
geneh.
Fehler: Keine
Fehler:Referenz
KeineAbt.Referenz
Fehler: Keine
Fehler:Referenz
Keine Referenz
Fehler: Keine
Referenz
Fehler:
Keine Referenz
Datum
Name
Maßstab
1:x
Werkstoff, Halbzeug, Wärmebehandlung
,,
Unité
€ net
Benennung
Schneeschild Gabelstapler
95,00
pc.
Name
mbrandl
Zeichnungs-Nr.
PSS10000-000001-000
132,9 kg
Gewicht:
157,50
pc.
Bl.
1
v.
1
18
Racloir en caoutchouc pour chargeuse frontale
A MME
P ROGR
avec système de fixation aux normes européennes – autres fixations disponibles sur demande
D‘OU T IL L AG E
◗◗ entièrement galvanisé
◗◗ Racloir en caoutchouc – épaisseur 40 mm
◗◗ Courbure à 140° vers le devant à gauche et à droite
Art. n°
Descriptif/Variante
Largeur
Unité
€ net
GSSFLM000000V
Racloir en caoutchouc
2500 mm
pc.
990,00
GSSFLM000010V
Racloir en caoutchouc
3000 mm
pc.
1050,00
Art. n°
Description
Unité
€ net
PSSFLI270104
Caoutchouc d'usure
1150 x 250 x 40 mm
pc.
124,00
PSSFLI270102
Caoutchouc d'usure
1350 x 250 x 40 mm
pc.
144,00
PSSFLI270100
Caoutchouc d'usure
1500 x 250 x 40 mm
pc.
168,00
Racloir hydraulique en caoutchouc pour chargeuse agricole
◗◗ entièrement galvanisé
◗◗ amortissement pendulaire inclus
◗◗ Racloir en caoutchouc – épaisseur 40 mm
◗◗ Hydraulique, avec 1 cylindre double effet
Illustration avec fixation sur Weidemann
◗◗ inclinable à 28° à gauche et à droite
Art. n°
Descriptif/Variante
Largeur
Unité
€ net
GSSFLM100000V
Racloir hydraulique en caoutchouc
1500 mm
pc.
1600,00
GSSFLM100010V
Racloir hydraulique en caoutchouc
2500 mm
pc.
2000,00
19
Chargeuse frontale et arrière "Télescopique"
◗◗ Appareil flexible, pour des tâches d'un niveau de difficulté faible à moyen
◗◗ Montage facile, au choix avec un système hydraulique trois points,
frontal ou arrière
◗◗ Largeur d'introduction pour la barre inférieure Cat. II
◗◗ Largeur maximum conseillée de la pelle : 2 m
◗◗ Avec châssis d'échange rapide, compatible avec toutes les machines avec
système de fixation aux normes européennes
◗◗ Guidage parallèle
◗◗ Triple connexion double effet requise
Spécifications techniques
◗◗ Poids : env. 450 kg
◗◗ Charge frontale nécessaire : 100 PS
◗◗ Charge arrière nécessaire : 60 PS
Déploiement télescopique jusqu'à 4,8 m
Guidage parallèle
Illustration avec fourche pour chariot élévateur
Art. n°
Description
Unité
FHLFLI000100
Chargeuse frontale et arrière "Téléscopique"
pc.
€ net
3900,00
20
Chargeuse frontale et arrière « Variant »
◗◗ Avec châssis d'échange rapide, compatible avec
de nombreuses machines avec système de fixation aux normes
européennes
◗◗ Double connexion double effet requise
◗◗ Points d'articulation pivotants et lubrifiables
◗◗ Connexion hydraulique et tuyaux inclus
◗◗ Puissance consommée devant : 100 PS, puissance consommée à
l'arrière : 60 PS
A MME
P ROGR
◗◗ Idéal pour le transport et le chargement de produits en vrac et
l'empilage de ballots
◗◗ Appareil flexible, pour des tâches d'un niveau de difficulté faible à
moyen
◗◗ Quelques gestes suffisent pour le fixer au tracteur
◗◗ Soit devant au niveau de l'hydraulique trois points, à l'avant ou
à l'arrière au niveau de l'hydraulique trois points, hydraulique
arrière
◗◗ Largeur maximum conseillée de la pelle : 2 m
◗◗ Largeur d'introduction pour le levier inférieur Cat. II
D‘OU T IL L AG E
Hauteur de levage
Art. n°
Description
Unité
FHLFLI000000
Chargeuse frontale et arrière « Variant »
pc.
3250,00
pc.
495,00
pc.
450,00
FHLFLI900026
FHLFLI900025
Troisième circuit de commande pour chargeuse
frontale et arrière « Variant »
Supplément levage prolongé – Longueur totale de
la barre 1550 m
€ net
Illustration avec la pince à ballot Profi-Combi
21
Pince balle hydraulique « profi combi »
avec système d'attache aux normes européennes
◗Pour des ballots ronds de 0,90 m à 1,80 m de diamètre – pression uniforme optimale des deux côtés
◗La forme mince spéciale des bras de préhension évite l'endommagement du film
◗L'équilibrage des bras de préhension empêche le glissement des ballots lors de la levée
◗Centre de gravité optimal proche du tracteur
◗Cylindre hydraulique lourd, garantie de stabilité (le ballot ne glisse pas)
◗Connexion et tuyaux hydrauliques inclus ◗ Une connexion double effet requise
Art. n°
Description
Poids
BZCFLM000010
Pince balle hydraulique « profi combi » avec système d'attache aux normes
européennes
220 kg env.
Convient également pour une chargeuse frontale plus
petite, capacité de levage requise : 1200 kg env.
Unité
pc.
€ net
1080,00
exemple de fixation à un
tracteur Mailleux
Art. n°
Description
BZCHRT000010
Unité
pc.
€ net
1580,00
exemple de fixation à un
tracteur Manitou
22
Pince balle hydraulique « compact »
A MME
P ROGR
◗Convient pour des ballots ronds ou rectangulaires
d'un diamètre de 0,90 m à 1,80 m
◗Convient à l'empilage et au transport de ballots
ronds et rectangulaires (debout ou couchés)
◗Parfait pour faire pivoter les ballots
◗L a forme spéciale des bras de préhension empêche
presque presque tout endommagement du film
plastique
D‘OU T IL L AG E
◗Deux ressorts de tractions lourds garantissent un
guidage sans à-coup du ballot, par ex. en cas de
mouvement de courbes
◗Une connexion double effet requise
◗Connexion hydraulique et tuyaux inclus
Art. n°
BZCFLM000000
Descriptif/Variante
Pince balle hydraulique « compact » avec
système d'attache aux normes européennes
Poids
Unité
€ net
250 kg env.
pc.
1120,00
Unité
€ net
À fixer à une chargeuse agricole, une chargeuse sur
pneus ou une chargeuse télescopique
Art. n°
Description
BZCHRT000000 Pince balle hydraulique « compact »
Unité
pc.
€ net
1750,00
Pince balle hydraulique « Compact-Combi »
Avec système d'attelage trois points aux normes européennes
◗◗ Pour les ballots ronds et rectangulaires de toute taille
◗◗ Amplitude de l'ouverture comprise entre 850 mm
et 1450 mm
◗◗ Les ballots peuvent être transportés et empilés depuis
l'avant ou l'arrière.
◗◗ Impressionne par la robustesse de sa structure et sa flexibilité
◗◗ Une connexion double effet requise
Art. n°
Descriptif/Variante
Poids
BZCFLM000005
Pince balle hydraulique « Compact-Combi » système d'attelage
trois points aux normes européennes
240 kg env.
pc.
1300,00
À fixer à une chargeuse agricole, une chargeuse sur pneus ou une chargeuse télescopique
Art. n°
Descriptif/Variante
BZCHRT000005 Pince balle hydraulique « Compact-Combi »
Unité
pc.
€ net
1800,00
23
Pince pour balles rectangulaire
avec système d'attache aux normes
européennes
◗◗ Pince pour balles rectangulaire d'une largeur de
700 mm à 2500 mm
◗◗ Longueur de la fourche : 1200 mm. Longueur totale
: 1500 mm. Hauteur : 520 mm
◗◗ Largeur de transport : 1550 m
◗◗ Pression uniforme optimale des deux côtés
◗◗ La forme spéciale des bras de préhension évite
l'endommagement du film
◗◗ L'équilibrage des bras de préhension empêche le
glissement des ballots lors de la levée
◗◗ Centre de gravité optimal proche du tracteur
◗◗ 2 cylindres hydrauliques lourds garantissent
une bonne stabilité
◗◗ 1 connexion double effet requise
Art. n°
Description
Poids
QBZFLM000000
avec système d'attache aux normes
européennes
240 kg env.
Unité
pc.
€ net
1700,00
Pince pour balles rectangulaire d'une largeur de 700 mm à
2500 mm, largeur de transport 1550 mm
Art. n°
Description
Poids
QBZHRT000000
240 kg env.
Unité
pc.
€ net
2200,00
Ramasseur hydraulique pour balles
ronde « Compact-Combi »
Avec système d'attelage trois points aux
normes européennes
◗◗ La structure étroite de la machine garantit
un empilage optimal (sur un espace de stockage
extrêmement réduit)
◗◗ Amplitude d'ouverture des deux tubes :
de 620 mm à 1750 mm
◗◗ Tubes de fourche rotatifs
◗◗ Finition intégralement galvanisée
Art. n°
Description
Ramasseur hydraulique
RAKFLM000000V pour balles ronde
« Compact-Combi »
Poids
Modèle
Unité
150 kg
env.
galvanisé
pc.
€ net
890,00
24
A MME
P ROGR
Ramasseur hydraulique pour balle
ronde « Swing »
Avec système d'attelage trois points aux
normes européennes
Tubes de fourche amovibles – avec roulement à billes
Fourches fixes
D‘OU T IL L AG E
◗◗ Pour transporter ou emballer des
ballots filmés ou non-filmés
◗◗ Amplitude d'ouverture : de 512 mm jusqu'à 1584 mm
◗◗ Tubes de fourche rotatifs : Ø 120 mm
Fourches amovibles
Art. n°
Descriptif/Variante
Poids
RAKFLM000010V
Ramasseur hydraulique pour
balle ronde « Swing », tubes de
fourche rotatifs,
non-amovibles
245 kg env.
pc.
1190,00
255 kg env.
pc.
1350,00
Ramasseur hydraulique pour
RAKFLM000012V balle ronde « Swing Flexi », tubes
de fourche rotatifs, amovibles
Unité
€ net
25
Fourche à balles /pique-bottes «
Combi »
Avec système d'attelage trois points aux normes
européennes
◗◗ Convient au transport de ballots ronds et rectangulaires
◗◗ Les douilles coniques extra-longues empêchent la déformation des broches
◗◗ Livré en série avec deux broches d'une longueur de 1000 mm
1070 mm
870 mm
540 mm
925 mm
Art. n°
Description
Poids
Longueur
Vis filetée
Modèle
BGAFLM000000V
avec deux broches pour ballots ronds
60 kg env.
1000 mm
M28 x 1,5
galvanisé
Unité
€ net
pc.
320,00
set
13,00
BGAFLM000805
Supplément
longueur des broches : 1100 mm (2 pc.)
Variante à fixer à une chargeuse agricole, une chargeuse sur pneus ou une chargeuse télescopique
Art. n°
Description
Poids
BGAHRT000000V
Fourche à balles /pique-bottes « Combi »
60 kg env.
Unité
€ net
pc.
720,00
Unité
€ net
Combi-Duplex »
Avec système d'attelage trois points aux normes
européennes
◗◗ Convient au transport de deux ballots ronds ou rectangulaires
◗◗ Avec des douilles coniques lourdes fixées par soudure
◗◗ Livré en série avec quatre broches pour ballots ronds d'une
longueur de 1000 mm
870 mm
540 mm
503 mm
2070 mm
Art. n°
Description
Poids
Longueur
Modèle
BGAFLM000005V
avec quatre broches pour ballots
ronds
125 kg env.
1000 mm
galvanisé
pc.
515,00
set
25,00
Unité
€ net
BGAFLM000806
Broches d'une longueur de 1100 mm (4 pc.)
Supplément
Variante à fixer à une chargeuse agricole, une chargeuse sur pneus ou une chargeuse télescopique
Art. n°
Description
Poids
BGAHRT000005V
Combi-Duplex »
125 kg env.
pc.
915,00
26
Fourche à balles avec serre-flan hydraulique
A MME
P ROGR
Avec système d'attelage trois points aux normes européennes
◗◗ Hauteur de l'ouverture comprise entre 1400 mm
et 2200 mm, largeur 2000 mm
◗◗ Transport sécurisé simultané de 3
ballots rectangulaires
◗◗ 1 connexion double effet requise
◗◗ Avec des douilles coniques lourdes fixées par
soudure
◗◗ Livré en série avec deux broches pour ballots ronds
d'une longueur de 1000 mm
Description
Modèle
Unité
€ net
BGAFLM000020V
Fourche à balles avec serre-flan hydraulique
BGAFLM000820
Supplément support tubulaire à emboiter pour le
transport de 4 à 5 ballots
galvanisé
pc.
1500,00
galvanisé
pc.
250,00
D‘OU T IL L AG E
Art. n°
Pique botte à fond poussant à glissière
◗◗ Les ballots sont repoussés de façon contrôlée
◗◗ Empilage sécurisé à une hauteur élevée
◗◗ 4 broches
◗◗ Longueur des broches : 1000 mm
◗◗ Variante galvanisée à chaud
◗◗ Cylindres : 1 double effet et 1 simple effet
◗◗ 1 unique connexion double effet nécessaire
◗◗ tuyaux hydrauliques inclus
Art. n°
Poids
Unité
€ net
Pique botte à fond poussant à
BGSFLM000000 glissière, mécanisme d'attache aux
normes européennes
220 kg env.
Art. n°
Longueur
Unité
€ net
1100 mm
pc.
25,00
1200 mm
pc.
32,00
1400 mm
pc.
60,00
BGSFLM000800

Description
BGSFLM000805
BGSFLM000810
Description
Supplément broches pour ballots
ronds (2 pc)
ronds (4 pc)
ronds (4 pc)
pc.
3300,00
chargeuse télescopique 

Art. n°
Description
Poids
BGSRTL000000
Pique botte
à fond poussant

 à
glissière
220 kg env.

€ net

pc.
3800,00 


 













Réimpression, même partielle, interdite. Les prix s‘entendent départ usine
Unité
K a s t l .
27



Pique-bottes
◗◗ pliable et/ou avec des broches rigides
◗◗ Attelage triple point Cat. II
◗◗ La meilleure qualité au meilleur prix
3
Art. n°
3
Description
Longueur
Vis filetée
Modèle
Unité
BTGFLM000002V
Variante "en croix" avec broches rigides
810 mm
M22 x 1,5
galvanisé
pc.
140,00
BTGFLM000006V
Variante "en croix" avec broches pour ballots ronds
(charges lourdes)
900 mm
M28 x 1,5
galvanisé
pc.
170,00
BTGFLM000005V
Variante "en triangle" avec broches rigides
810 mm
M22 x 1,5
galvanisé
pc.
170,00
Variante "en triangle" avec broches basculantes
1000 mm
M22 x 1,5
vernis
pc.
210,00
3 BTGFLM000000
€ net
Appareil de transport de balle et empilage basculant, pour l'empilage des ballots
◗◗ Finition en série avec attelage trois points Cat. II et
triangle d'accouplement rapide
◗◗ Les tubes ronds sont coudés vers l'extérieur à l'extrémité
pour ne pas endommager le ballot
◗◗ Amplitude de l'ouverture : 950 mm
◗◗ Angle d'inclinaison optimal pour un
empilage facile des ballots
Art. n°
Modèle
BTGFLM000003 basculant
Poids
Unité
95 kg env.
pc.
€ net
450,00
28
A MME
P ROGR
Appareil pour transporter les balles
avec réglages latéral
◗◗ Finition en série avec attelage trois points Cat. II et
triangle d'accouplement rapide
◗◗ Amplitude de l'ouverture de 850 mm à 1250 mm ;
Ajustements possibles 5 x 45 mm
◗◗ En tirant simplement sur les douilles de sécurité,
les tubes peuvent être ajustés en fonction de la
largeur souhaitée
◗◗ Variante lourde. Longueur des tubes : 124 cm
D‘OU T IL L AG E
Variante avec tube incurvé
Variante avec tube
droit
Système de verrouillage facile
Art. n°
Description
BTGFLM000001V
Tubes ronds droits 131 kg env.
galvanisé
pc.
410,00
BTGFLM000004V
Tubes ronds
incurvés
galvanisé
pc.
450,00
Appareil de transport de balle « TWIN »
◗◗ Finition en série avec attelage trois points Cat. II
Poids
131 kg env.
Modèle
Unité
€ net
◗◗ Les ballots peuvent être saisis hydrauliquement l'un après l'autre
◗◗ En tirant simplement sur les douilles de sécurité, les
tubes peuvent être ajustés en fonction de la largeur souhaitée
◗◗ Variante lourde. Longueur des tubes : 124 cm
◗◗ Amplitude de l'ouverture de 850 mm à 1250 mm ;
Ajustements possibles 5 x 45 mm
◗◗ Une circuit de commande double effet requis
Art. n°
Description
BTGFLM000010V
Appareil de transport de balle « TWIN »
Unité
pc.
€ net
2300,00
29
Dérouleuse de balles
Enroulement simple et rapide des ballots d'ensilage via le système hydraulique du tracteur (convient également au transport)
◗◗ Finition en série avec attelage trois points Cat. II avec système d'attache aux normes européennes
◗◗ La transmission conséquente de l'huile de moteur sur l'arbre d'entraînement (lien effectué par une chaîne d'entraînement à rouleaux) garantit un
enroulement uniforme du ballot
◗◗ Chaque broche est équipée d'une douille conique soudée
◗◗ Connexion et tuyaux hydrauliques inclus
◗◗ Une prise de commande double effet requise
◗◗ Mouvement possible vers la gauche et la droite
◗◗ Variante vernis
Art. n°
Modèle
Poids
Unité
€ net
Disponible en série avec deux broches lourdes charges (conviennent à l'ensilage pas coupé)
RBAFLM000000
Variante avec deux broches/
Broches pour ballot rond de 1000
mm
130 kg env.
pc.
1450,00
150 kg env.
pc.
1550,00
Pour les ballots constitués d'ensilage coupés
RBAFLM000001
Variante avec quatre broches/
2 broches pour ballot rond de 1100
mm et 2 broches pour chargement
frontal de 1000 mm
Art. n°
Modèle
Poids
Unité
€ net
Disponible en série avec deux broches lourdes charges (conviennent à l'ensilage pas coupé)
RBAHRT000000
Variante avec deux broches/
Broches pour ballot rond de 1000
mm
130 kg env.
pc.
1950,00
150 kg env.
pc.
2050,00
Pour les ballots constitués d'ensilages coupés
RBAHRT000001
Exemple de fixation à un
tracteur Mailleux
Variante avec quatre broches/
2 broches pour ballot rond de 1100
mm et 2 broches pour chargement
frontal de 1000 mm
Exemple de fixation à un
tracteur Manitou
30
Désileuse de balle « profi combi »
A MME
P ROGR
◗◗ Le fond mouvant transversal pousse les ballots contre la
fraise. Un "peigne de guidage" empêche que l'ensilage
ne s'enroule autour de la fraise et assure la quantité optimale. La nourriture passée par la fraise sort de l'orifice
de sortie et tombe directement dans les mangeoires.
◗◗ L'insertion des ballots ronds s'opère
en actionnant le levier de chargement.
◗◗ Réglage hydraulique du levier de chargement
pour faciliter l'insertion de ballots de différentes tailles
◗◗ Convient aux ballots d'ensilage, de paille et de foin.
Les doses d'aliments en vrac peuvent aussi être insérées.
◗◗ Répartition uniforme des aliments
D‘OU T IL L AG E
◗◗ Puissance requise : moins de 50 PS
◗◗ Capacité : 3,3m3 env.
◗◗ Dimensions : largeur 2450 mm, longueur 1750 mm,
hauteur 1600 mm
◗◗ 2 prises de commande double effet requises
◗◗ L'entraînement du cylindre s'opère par arbre de transmission
(arbre de transmission et entraînement au bain d'huile
pour le fond mouvant)
◗◗ Roues : 10/75 - 15.3
Options complémentaires
◗◗ Pilotage pour un fonctionnement avec un chariot-élévateur grâce un moteur hydraulique,
3 prises double effet requises
◗◗ Châssis pour optimiser la répartition de la charge et
décharger le système hydraulique du tracteur
Art. n°
Description/Accessoires
Unité
€ net
BALFLI000000
Délayeur « Profi-Combi »
pc.
6500,00
BALFLI000801
Châssis
pc.
1300,00
31
Dents incurvée pour chargeur frontal
• complet, écrou inclus • filetage M 22 x 1,5
Art. n°
Descriptif/Variante
Longueur
Unité
€ net
SDGFLM900008
680 mm
pc.
21,00
SDGFLM900007
800 mm
pc.
27,87
Unité
€ net
13,50
Dents droite pour chargeur frontal
Art. n°
Descriptif/Variante
SDGFLM900002
Dents pour chargeur frontal
810 mm
pc.
SDGFLM900003
1000 mm
pc.
27,30
SDGFLM900004
1100 mm
pc.
30,50
SDGFLM900005
1400 mm
pc.
46,00
Art. n°
Descriptif/Variante
Longueur
Unité
€ net
SDGFLM900009
Dents pour chargeuse frontale incurvée avec douille
conique spéciale
800 mm
pc.
15,34
Dents pour ballots ronds
• complet, écrou inclus • Filet M 28 x 1,5 (à utiliser par ex. avec notre fourche pour chariot-élévateur « Freisicht »)
Art. n°
Type/Variantes
Longueur
Unité
€ net
STGFLM000807
(Dents pour lourdes charges)
900 mm
pc.
41,00
STGFLM000808
1000 mm
pc.
45,00
STGFLM000809
1100 mm
pc.
48,00
STGFLM000810
1200 mm
pc.
53,00
STGFLM000811
1400 mm
pc.
60,00
Douilles coniques à l'unité
Art. n°
Descriptif/Variante
Longueur
1 NKTXXX517002
Douilles coniques pour broches pour chargeur frontal
100 mm
9,50
Douilles coniques pour broches renforcées pour chargeur frontal
110 mm
11,30
NKTXXX517005
NKTXXX517004
A
145 mm
16,00
110 mm
14,00
145
3 x 45°
O
2
Douilles coniques (longues) pour broches pour chargeur frontal
Douilles coniques pour broches pour ballots ronds
50
2 NKTXXX517001
42
O
2 x 45°
25
43,4
1
1 X 45°
Schnitt A-A
A
Exemple de douille conique
(longue) d'une broche pour
chargeur frontal
Freimaß-Toleranz
nach DIN 7168 Cm
Oberflächen
DIN ISO 1302
Projektionsmethode
3 x45°
18
110
Maßstab
Freimaß-Toleranz
nach DIN 7168 Cm
,,
Kategorie
Name
mspauschus
Projektionsmethode
Maßstab
S235JR, ,
Kategorie
Oberflächen
DIN ISO 1302
Benennung
Artikelnr.:
Benennung
NKTXXX517004
Datum
gez. 19.08.2013
gepr.
geneh.
Abt.
O 32
O 50
Exemple de douille conique
d'une broche pour ballots
ronds
Artikelnr.:
32
€ net
NKTXXX517001
Knousbuchse für Frontladerzinken
AD 50 L=145 Ø25-34,4
Datum
13.05.2013
gez.
gepr.
geneh. 10.10.2013
Abt.
Konusbuchse für Rundballenzinken Ø50-110mm
Name
mspauschus
jmeissner
Zeichnungs-Nr.
To u s l e s p ri x s o n t n e t H T. S o u s ré s e
r v e d ‘ e r r e u r s , d e m o d i f i c a t i o n s t e c h n i q00 u e s a i n s17.5.13i mspauschus
q u e d e p rZeichnungs-Nr.
ix.
WN-110BUC-1021
WN-110BUC-1071
00
Nr. Anz.
19.8.13 mspauschus
Datum Name
Gewicht:
0,8 kg
Änderung
Gewicht:
1,4 kg
Bl.
1
v.
1
Nr. Anz.
Änderung
Datum
Name
Bl.
1
v.
1
Écrou conique (sans anneau)
Art. n°
Descriptif/Variante
STGFLM900001
Modèle
Unité
€ net
M 22 x 1,5
avec embase conique
pc.
2,00
M 28 x 1,5
avec embase conique
pc.
3,00
Anneau conique
Art. n°
Description
STGFLM900002
Anneau conique pour broches pour
ballots ronds
Unité
€ net
pc.
4,25
Support pour dent – Broches pour chargeur frontal
A MME
P ROGR
pour les broches pour chargeur
frontal
pour les broches pour ballots
ronds
SDGFLM900020
Vis filetée
Art. n°
Longueur
Description
Modèle (pour)
Unité
D‘OU T IL L AG E
broches pour chargeur frontal avec douilles coniques soudées à monter soi-même sur des fourches de
chargeur frontal ou arrière (sans broches)
€ net
SDGFLM900100
1250 mm
7 broches
pc.
173,00
SDGFLM900102
1450 mm
8 broches
pc.
195,00
SDGFLM900104
1650 mm
9 broches
pc.
216,00
SDGFLM900106
1850 mm
10broches
pc.
248,40
SDGFLM900108
2050 mm
11broches
pc.
270,00
SDGFLM900110
2250 mm
12broches
pc.
290,00
Support pour dent – broches pour ballots ronds avec douilles coniques soudées à monter
soi-même sur des fourches de chargeur frontal ou arrière (sans broches)
Art. n°
Description
Support pour dent
ballots ronds
Support pour dent
ballots ronds
Support pour dent
ballots ronds
Support pour dent
ballots ronds
Support pour dent
ballots ronds
SIGFLM000100
SIGFLM000102
SIGFLM000104
SIGFLM000106
SIGFLM000108
1
– Broches pour
– Broches pour
– Broches pour
– Broches pour
Modèle (pour)
Unité
€ net
1650 mm
5 pièces
pc.
220,00
1850 mm
6 pièces
pc.
252,00
2000 mm
7 pièces
pc.
280,00
2200 mm
8 pièces
pc.
304,00
2400 mm
pour 9 pièces
pc.
328,00
Racloir ultra-résistant à l'usure HB 400 (disponible au mètre)
12 mm
• fabriqué en acier de qualité supérieure • pour soudage sur des bennes à chargement
frontal ou des chasse-neiges• Longueurs disponibles : 1.20, 1.50, 1.80, 2.00, 2.20, 2.40,
2.60, 2.80, 3.00 m
110 mm
2
16 mm
– Broches pour
Longueur
150 mm
Art. n°
3
25 mm
200 mm
4
30 mm
300 mm
5
Description
Modèle
Unité
€ net
1 SGSFLM900030
Racloir
2 SGSFLM900025
Racloir
12 mm x 110 mm (le m)
m
42,00
16 mm x 150 mm (le m)
m
3 SGSFLM900035
78,00
Racloir
25 mm x 200 mm (le m)
m
140,00
4 SGSFLM900038
Racloir
30 mm x 300 mm (le m)
m
210,00
Lame vissable HB 400
5 SGSFLM900040
perforée, à l'unité
12 mm x 110 mm (le m)
m
200,00
5 SGSFLM900045
perforée et montée
12 mm x 110 mm (le m)
m
250,00
5 SGSFLM900050
perforée, à l'unité
30 mm x 300 mm (le m)
m
300,00
5 SGSFLM900055
perforée et montée
30 mm x 300 mm (par m)
m
350,00
Lame d‘usure en PU
Art.Nr.
90° Shore
Description
Mesures Lo x La x Ha / biseauté de 45° d‘un coté
Unité
€ net
NKDXXX070140
Lame d‘usure en PU 90° Shore
1600 mm x 150 mm x 15 mm
pc.
87,90
NKDXXX070142
1800 mm x 150 mm x 15 mm
pc.
99,70
NKDXXX070144
2000 mm x 150 mm x 15 mm
pc.
110,95
NKDXXX070146
2200 mm x 150 mm x 15 mm
pc.
120,40
NKDXXX070148
2400 mm x 150 mm x 15 mm
pc.
129,50
NKDXXX070150
2600 mm x 150 mm x 15 mm
pc.
138,95
NKDXXX070152
2800 mm x 150 mm x 15 mm
pc.
148,20
NKDXXX070154
3000 mm x 150 mm x 15 mm
pc.
157,45
33
Fourche à palette « Freisicht » et accessoires
◗◗ Capacité de charge 2000 kg. Largeur des rails de guidage : 1500 mm.
◗◗ Structure particulièrement robuste
◗◗ Avec 5 douilles coniques soudées pour un transport parfait des ballots
ronds
◗◗ Les rails de guidage fraisés en biais selon la norme ISO 2328 (hauteur
410 mm env.) garantissent un réglage facile, simple et rapide de la
fourche (pas de gerbage !)
◗◗ Fourche à palette spécialement forgées (900 mm ou 1200 mm) avec
ajustement par ressorts et fermeture à cliquet sécurisée (pour garantir
l'encliquetage des fourches)
◗◗ Fourches : 80 x 35 mm, suspension FEM 2A,
centre de gravité 500 mm
Montage et démontage facile en cas d'utilisation avec des broches
pour ballots ronds grâce aux douilles coniques existantes (à visser)
Fourche à palette « Freisicht » avec arceau de sûreté
Protège du gerbage par ex. tas de bois, ballots,
profils en acier, etc. Installation a posteriori rapide et facile !
Art. n°
Type/Variantes
Fourche à palette « Freisicht » aux normes
européennes ; galvanisée
FFourche à palette « Freisicht » aux normes
STGFLM000007V
européennes ; galvanisée
STGFLM000005V
autres spécifications
Poids
Unité
€ net
Fourches/900 mm
131 kg env.
pc.
795,00
Fourches/1200 mm
145 kg env.
pc.
820,00
Accessoires pour la Fourche à palette « Freisicht »
Art. n°
Descriptif/Variantes
Poids
STGFLM000850 Arceau de sécurité à l'unité Supplément
Unité
20 kg env.
STGFLM000950 Serre-flan hydraulique pour 3 ballots rectangulaires maximum
€ net
pc.
160,00
pc.
700,00
34
A MME
P ROGR
Fourche à palette « freisicht » avec pince bois/grappin « Freisicht »
avec bras de préhension pour bois
D‘OU T IL L AG E
Structure robuste
Finition intégralement galvanisée
Montage et démontage en quelques minutes
Connexion hydraulique et tuyaux inclus
Art. n°
STGFLM000006V
STGFLM000008V
Description
Fourche à palette avec bras de préhension pour bois,
norme européenne (complète)
Fourche à palette avec bras de préhension pour bois,
norme européenne (complète)
Modèle
Poids
Unité
€ net
galvanisé
Fourches/900 mm
250 kg env.
pc.
1475,00
galvanisé
Fourches/1200 mm
250 kg env.
pc.
1500,00
Bras de préhension pour fourche à palette « Freisicht »
Art. n°
Descriptif/Variante
Poids
STGFLM000845
Bras de préhension hydraulique; à l'unité
50 kg env.
Unité
pc.
€ net
695,00
Bras hydraulique grappin fixé à la fourche pour chargeur
Freisicht
35
Rail de guidage avec équipement complémentaire – transformable en quelques minutes !
◗◗ Les 5 douilles coniques soudées pour broches accueillant des charges lourdes (broches pour ballots ronds) permettent de transporter
par ex. des ballots ronds très facilement
410
410
300
Rails de guidage « Freisicht »
avec système de fixation aux normes
européennes
80
130
620
740
1000
1340
1500
2
840
145
avec système de fixation par boulon
d'articulation
410
145
1500
820
3
60
410
avec système de fixation trois points
640
1280
355
5
Rails deO 8guidage
« Freisicht » avec
système de fixation pour chargeuse
agricole, chargeuse sur pneus ou
410
410
4
O
36
80
620
750
1340
Illustration avec un tracteur Manitou
1500
130
620
1340
Freimaß-Toleranz
nach DIN 7168 Cm
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Nr. Anz.
Änderung
Projektionsmethode
Kategorie
Oberflächen
DIN ISO 1302
Fehler: Keine
Fehler:Referenz
KeineArtikelnr.:
Referenz
Fehler: Keine
Fehler:Referenz
Keine Referenz
Fehler: Keine
Fehler:Referenz
Keine Referenz
Fehler: Keine
Fehler:Referenz
Keine ReferenzDatum
18.10.2013
Fehler: Keine
Fehler:Referenz
Keinegez.
Referenz
Fehler: Keine
Fehler:Referenz
Keinegepr.
Referenz
geneh.
Fehler: Keine
Fehler:Referenz
KeineAbt.Referenz
Fehler: Keine
Fehler:Referenz
Keine Referenz
Fehler: Keine
Referenz
Fehler:
Keine Referenz
Datum
Maßstab
Name
sans système de fixation, brut
1:x
410
410
5
,,
Benennung
Name
jmeissner
80
Zeichnungs-Nr.
RBT69000-000000-000
Gewicht: 0,0 kg
Bl.
1
v.
1
1500
Art. n°
Type/Système de fixation
STGFLM000840V Rails de guidage « Freisicht » aux normes européennes
Modèle
Poids
Unité
€ net
galvanisés, sans fourches
85 kg env.
pc.
550,00
2 STGFLM000801V Rails de guidage "système de fixation par boulon d'articulation"
85 kg env.
pc.
550,00
3 STGFLM000870V Rails de guidage "système de fixation trois points"
galvanisés, sans fourche
85 kg env.
pc.
590,00
4 STGFLM000880V Rails de guidage « Freisicht » avec systèmes de fixation variés pour chargeuse à pneus
pc.
1050,00
5 STGFLM000802
brut, sans fourches
pc.
350,00
Rails de guidage « Freisicht » sans système de fixation
36
Fourche à palette standard « Standard »
A MME
P ROGR
avec système de fixation aux normes européennes
◗◗ Capacité de charge 1500 kg. Largeur des rails de guidage : 1400 mm.
◗◗ Structure robuste
◗◗ Fourches de chargeuse spécialement forgées (900 mm) avec ajustement par ressorts et fermeture à cliquet sécurisée (pour garantir
l'encliquetage de la fourche)
◗◗ Fourches : 80 x 35 mm, suspension FEM 2A, centre de gravité 500 mm
D‘OU T IL L AG E
Art. n°
Description
Modèle
autres
spécifications
Poids
Unité
STGFLM000004V
Fourche à palette standard « STANDARD » aux normes
européennes
galvanisé
avec fourches de
900 mm
128 kg env.
pc.
620,00
STGFLM000820V
Rails de guidage « STANDARD » aux normes européennes,
à l'unité
galvanisé
sans fourches
72 kg env.
pc.
400,00
STGFLM000816
Rails de guidage « Standard » sans système de fixation
brut
sans fourches
pc.
325,00
1130
902
673
445
216
€ net
Rails de guidage « Standard »
avec système de fixation aux
normes européennes
410
402
300
740
1000
1400
1:x
Fehler: Keine Referenz
Datum
Name
Rails de guidage « Standard »
sans système de fixation, brut
STG01004-000000-000-02
Bl. 1
52,2 kg
Gewicht:
407
Änderung
Maßstab
v.
1
105
Nr. Anz.
Projektionsmethode
Kategorie
Oberflächen
, Fehler: Keine Referenz,
Staplergabeladapter
DIN ISO 1302
Fehler: Keine
Fehler:Referenz
KeineArtikelnr.:
Referenz
Benennung
Fehler: Keine
Fehler:Referenz
Keine Referenz
Targoncavilla adapter
Fehler: Keine
Fehler:Referenz
Keine Referenz
Euronorm / Standard
Fehler: Keine
Fehler:Referenz
Keine ReferenzDatum
Name
30.01.2013 jmeissner
Fehler: Keine
Fehler:Referenz
Keinegez.
Referenz
Fehler: Keine
Fehler:Referenz
Keinegepr.
Referenz
geneh.
Fehler: Keine
Fehler:Referenz
KeineAbt.Referenz
Fehler: Keine
Fehler:Referenz
Keine Referenz
Zeichnungs-Nr.
Fehler: Keine
Referenz
Fehler:
Keine Referenz
105
Freimaß-Toleranz
nach DIN 7168 Cm
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
197
1130
902
673
445
216
1400
80
Freimaß-Toleranz
nach DIN 7168 Cm
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Nr. Anz.
Änderung
Projektionsmethode
Maßstab
1:x
Kategorie
Oberflächen
, Fehler: Keine Referenz,
Staplergabeladapter
DIN ISO 1302
Fehler: Keine
Fehler:Referenz
KeineArtikelnr.:
Referenz
Benennung
Fehler: Keine
Fehler:Referenz
Keine Referenz
Targoncavilla adapter
Fehler: Keine
Fehler:Referenz
Keine Referenz
Euronorm / Standard
Fehler: Keine
Fehler:Referenz
Keine ReferenzDatum
Name
30.01.2013 jmeissner
Fehler: Keine
Fehler:Referenz
Keinegez.
Referenz
Fehler: Keine
Fehler:Referenz
Keinegepr.
Referenz
geneh.
Fehler: Keine
Fehler:Referenz
KeineAbt.Referenz
Fehler: Keine
Fehler:Referenz
Keine Referenz
Zeichnungs-Nr.
Fehler: Keine
Referenz
Fehler:
Keine Referenz
Datum
Name
STG01004-000000-000-02
Bl. 1
52,2 kg
Gewicht:
v.
1
37
Pour fourche à palette « freisicht » kit en option pour le transport de balles rondes
Équipement à installer a posteriori pour le transport de ballots rond (convient aux modèles « Freisicht » et « Standard »,
dimension des broches jusqu'à 80 x 35 mm)
Art. n°
STGFLM000855
STGFLM000856
Descriptif/Variante
Tube d'emboîtement pour le transport de ballots ronds (convient à des fourches de
900 mm)
Tube d'emboîtement pour le transport de ballots ronds (convient à des fourches de
1200 mm)
Unité
€ net
paire
160,00
paire
195,00
Tubes à emboîter pour le transport des ballots ronds
Art. n°
Descriptif/Variante
STGFLM000830
Système de fixation ajustable pour les ballots ronds,à l'unité (sans fourches)
Unité
€ net
pc.
80,00
Unité
€ net
paire
180,00
paire
310,00
Fixation ajustable avec des broches à ballots ronds
(broches spéciales lourdes charges ; M28 x 1,5).
Art. n°
STGFLM900045
STGFLM900050
Descriptif/Variante
Rallonge de fourche pour chargeur - longueur x largeur (intérieure) x hauteur (intérieure)
= 1400 mm x 94 mm x 44 mm
Rallonges pour fourche à palette - Longueur x largeur (intérieur) x hauteur (intérieur) =
2000 mm x 110 mm x 56 mm
Rallonge supplémentaire sur demande
Pièce de rechange / Set de glissières pour fourche pour
Art. n°
Type/Variante
Longueur Unité
€ net
chargeur
Kit complet de pièces de rechange (Illustrations 1 à 6) pour fourche pour chargeur
composé de glissières en haut/en bas ;
écrous de verrouillage et dispositif de
blocage
STGFLM900023
STGFLM900030
set
3
4
195,00
2
90,00
Glissière en haut ; norme ISO
1500 mm pc.
2 STGFLM900035
Glissière en bas ; norme ISO
1500 mm pc.
70,00
3 STGFLM900026
Crochet de fourche en haut
90 mm pc.
15,33
4 STGFLM900027
Crochet de fourche en bas
80 mm pc.
10,68
5 STGFLM900025
Dispositif de blocage pour broches de
fourche FEM 1+2, court/AB 650601
pc.
35,00
6 STGFLM900024
Vis cylindrique pour le verrouillage de la
fourche pour chargeur
pc.
9,50
5
6
Tube support profilé
◗◗ pour fourche pour chargeur
◗◗ Longueur 1400 mm
◗◗ Dimensions : 80 x 80 x 5 mm
Art. n°
Type/Variante
Unité
STGFLM900022 Tube support profilé – 2 pièces, haut/bas
set
€ net
90,00
38
Broches pour fourche pour chargeur
B
Art. n°
Type/Variante
A MME
P ROGR
A
C
Hauteur
Type
Modèle
Supplément
Unité
€ net
A STGFLM000803
900 mm
A2
forgé
à l'unité, 80x35 mm
pc.
A STGFLM000804
1200 mm
A2
forgé
pc.
175,00
B STGFLM000817
1500 mm
A3
forgé
pc.
310,00
B STGFLM000818
2000 mm
A3
forgé
pc.
400,00
C STGFLM000819
1700 mm
A4
forgé
pc.
450,00
C STGFLM000821
2000 mm
A4
forgé
pc.
500,00
410
D‘OU T IL L AG E
Fourche pour chargeur « Small » pour montage
sur une chargeuse agricole
140,00
◗◗ Structure robuste
◗◗ en matériel massif – extrêmement résistant
◗◗ Rails de guidage de 1000 mm de large
1000
◗◗ vernis
Freimaß-Toleranz
nach DIN 7168 Cm
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Fehler:
Keine
Referenz
Fehler:Fehler:
Keine
Keine
Referenz
Referenz
Nr. Anz.
Änderung
Projektionsmethode
Datum
Maßstab
1:x
Kategorie
Oberflächen
DIN ISO 1302
Fehler: Keine
Fehler:Referenz
KeineArtikelnr.:
Referenz
Fehler: Keine
Fehler:Referenz
Keine Referenz
Fehler: Keine
Fehler:Referenz
Keine Referenz
Fehler: Keine
Fehler:Referenz
Keine ReferenzDatum
21.06.2013
Fehler: Keine
Fehler:Referenz
Keinegez.
Referenz
Fehler: Keine
Fehler:Referenz
Keinegepr.
Referenz
geneh.
Fehler: Keine
Fehler:Referenz
KeineAbt.Referenz
Fehler: Keine
Fehler:Referenz
Keine Referenz
Fehler: Keine
Referenz
Fehler:
Keine Referenz
,,
Benennung
Staplergabel für Hoflader
Name
mbrandl
Zeichnungs-Nr.
STG70000-000002-000
171,1 kg
Gewicht:
Name
Bl.
Art. n°
Description

Modèle

Unité
STGHRT000004V
Fourche pour chargeur « Small » pour chargeuse agricole
vernis
avec fourches de 900 mm
pc.
800,00
STGHRT000820V
Rails de guidage « Small », à l'unité
vernis
sans fourches
pc.
580,00
v.
1
€ net

 
1



sans broches / fixation A3

◗Modèle renforcé enmatériau massif
100 x 40 mm


Fourche pour chargeur pour chargeuse sur pneus ou télescopique


◗ Rails de guidage de 2000 mm de largeur

Art.
n°
Type/Variante


STGRTL000000
Rails de guidage sans broches A3

Unité
pc.
€ net
1400,00














 









 

 
 






39
Fourche à palette à « réglages hydraulique »
◗Fourche à palette peut être attelée au niveau de l'attache trois points
ou sur la chargeuse frontale
◗Elle est équipée du système d'attelage rapide aux normes européennes
◗1 commande hydraulique double effet requise
◗Capacité de charge : 2000 kg
◗Largeur : 1500 mm
◗Réglage : 300 mm – 1300 mm
◗Modèle entièrement galvanisé
Art. n°
2
2
Type/Variante
Poids
Unité
€ net
STGFLM000010
avec des broches de 900 mm (forgées)
230 kg env.
pc.
1450,00
STGFLM000013
avec des broches de 1200 mm (forgées)
260 kg env.
pc.
1550,00
STGFLM000832
Système de fixation ajustable pour les ballots ronds, à l'unité (sans fourches), à gauche. Convient à une fourche de chargeur hydraulique
pc.
120,00
STGFLM000833
Système de fixation ajustable pour les ballots ronds, à l'unité (sans fourches), à droite. Convient à une fourche de chargeur hydraulique
pc.
120,00
2
Dispositif hydraulique d'élévation
pour gerbeur
◗◗ Hauteur de levage 3,00 m
(avec trois points à env. 3,70 m)
◗◗ Puissance de levage : 1,6 t
◗◗ Rail de guidage fraisé en biais, largeur 1200 mm
◗◗ Roues de guidage avec roulement à billes
◗◗ Avec grillage de protection et béquille
◗◗ Attelage à l'avant ou à l'arrière pour systèmes trois points de Cat. II
◗◗ Vanne de commande simple effet requise
◗◗ Modèle très lourd et robuste
3
Dispositif d'élévation pour gerbeur avec
fourche de 900 mm
Art. n°
Modèle
3 SHGFLM000000 avec des fourches de 900 mm (forgées)
Poids
Unité
€ net
650 kg env.
pc.
2700,00
3 SHGFLM000001 avec des fourches de 1200 mm (forgées) 680 kg env.
pc.
2800,00
4 SGHFLM000002 avec système d'attache aux normes
européennes
pc.
3600,00
4
système de fixation aux normes européennes
(fourches non comprises dans la livraison)
40
A MME
P ROGR
Renverseur pour conteneurs,
paloxes et caisse
Cet Renverseur pour conteneurs, paloxes et caisse pour
les containers, boîtes et caisses facilite la charge et la
décharge de biens de toutes sortes, qu'importe s'il s'agit
de pommes de terre, céréales, gravillons ou petites pièces
de machines ou appareils. La structure de montage rapide permet un couplage/découplage rapide de l'engin
de rotation. Deux broches de chargeur forgées saisissent
chaque container, boîte ou caisse. Un bras de préhension
ajustable latéralement et manuellement dans la longueur
D‘OU T IL L AG E
et la largeur empêche le gerbage du contenu.
Un bras de préhension central vertical à réglage hydraulique peut aussi être livré. Il passe par dessus les containers, boîtes ou caisses, les saisies en toute sécurité et les
maintient. Équipé des outils de travail correspondants, cet
engin de rotation Fliegl peut être aussi consacré à d'autres
usages, comme par exemple avec l'installation de broches
à emboîter spéciales, pour répandre les ballots ronds de
paille ou de foin.
L'engin de rotation pour caisses peut tourner en continu
sans arbre de préhension.
Art. n°
EDGFLM000000
EDGFLM000001
Descriptif/Variante
paloxes et caisse avec arbre de
préhension, réglage hydraulique
paloxes et caisse sans arbre de
Poids
Unité
€ net
230 kg env.
pc.
3200,00
215 kg env.
pc.
2990,00
Art. n°
EDGHRT000000
Couronne pivotante avec denture
helicoïdale
EDGHRT000001
Descriptif/Variante
paloxes et caisse avec arbre de
paloxes et caisse sans arbre de
Poids
Unité
€ net
230 kg env.
pc.
3700,00
215 kg env.
pc.
3490,00
convient aux moteurs hydrauliques de la série
CLR et CLP, diamètre de l'axe 25
Un système innovant : une couronne pivotante à roulement à billes robuste à entraînement hydraulique grâce à
un moteur hydraulique. Équipée d'une denture helicoïdale spéciale. Peut faire tourner des charges jusqu'à 2,5
tonnes. L'optimisation de la structure et de l'adhérence
permettent de garantir l'arrêt et la fixation de
l'engin de rotation dans toutes les positions.
Couronne
pivotante à
roulement à
billes
lourde
Art. n°
KPZXXX240051
KPZXXX240053
KPZXXX240055
Description
Couronne pivotante à roulement à billes profilée en U avec
denture helicoïdale
Entraxe extérieur
Entraxe intérieur
Puissance axiale
Unité
€ net
Ø 460 mm
Ø 260 mm
7,6 t
pc.
1650,00
Ø 550 mm
Ø 324 mm
9,7 t
pc.
1900,00
Ø 667 mm
Ø 431 mm
15,9 t
pc.
2520,00
Moteur hydraulique pas inclus dans la livraison.
41
Pelle pour matériaux lourds « Standard » pour chargeuse frontale
Aux normes européennes, profondeur 835 mm, hauteur 726 mm
◗◗ Avec pelle ultra-solide en acier résistant à l'usure
◗◗ Construction conique garantit un meilleur glissement du matériau à gerber
◗◗ Finition optimale incurvée dans la masse avec profil de renfort
◗◗ Pelle lourde en acier résistant à l'usure 150 x 16 mm HB 400
Pour chargeuse frontale avec attelage aux normes
européennes
Art. n°
Largeur/Variante (bord inférieur)
Contenu env.
Poids
3
Unité
€ net
SGSFLM000000V
1200 mm/galvanisé
0,55 m
160 kg env.
pc.
470,00
SGSFLM000001V
1500 mm/galvanisé
0,65 m3
190 kg env.
pc.
530,00
SGSFLM000002V
1800 mm/galvanisé
0,75 m3
210 kg env.
pc.
590,00
SGSFLM000003V
2000 mm/galvanisé
0,80 m3
230 kg env.
pc.
630,00
SGSFLM000004V
2200 mm/galvanisé
0,85 m3
260 kg env.
pc.
760,00
SGSFLM000005V
2400 mm/galvanisé
0,95 m3
280 kg env.
pc.
825,00
SGSFLM000006V
2600 mm/galvanisé
1,05 m3
310 kg env.
pc.
930,00
SGSFLM000007V
2800 mm/galvanisé
1,15 m3
240 kg env.
pc.
980,00
HAUAUF100000
Supplément attelage Hauer soudé avec 1080 mm (variante N) Largeur de ramassage
pc.
150,00
HAUAUF100005
Supplément attelage Hauer soudé avec 1080 mm (variante B) Largeur de ramassage
pc.
150,00
726 mm
725
mm
1060 mm (variante N)
1180 mm (variante B)
Attelage Hauer
835mm
mm
835
Attelage aux normes
européennes
Weitergabe sowie Vervielfältigung dieser Unterlage,
Verwertung und Mitteilung Ihres Inhalts nicht gestattet,
soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für
den Fall der Patenterteilung oder Gebrauchsmustereintragung vorbehalten.
42
Pelle pour matériaux lourds « Standard »
Exemple de fixation à un tracteur Manitou
◗◗ Capacité de charge maximale 3 t
◗◗ Avec racloir ultra-solide en acier résistant à l'usure
◗◗ Finition optimale incurvée dans la masse avec profil de renfort
◗◗ Pelle lourde en acier résistant à l'usure 150 x 16 mm HB 400
A MME
P ROGR
Pour fixation sur chargeuse à pneus, chargeuse agricole
ou chargeuse télescopique,
profondeur 835 mm, hauteur 726 mm
D‘OU T IL L AG E
À fixer à une chargeuse agricole
Art.Nr.
Largeur/Variante
(bord inférieur)
Contenu env.
Unité
€ net
SGSHFL000007V
850 mm/galvanisé
0,35 m3
pc.
470,00
À fixer à une chargeuse agricole, une chargeuse sur
pneus ou une chargeuse télescopique
Art. n°
Largeur/Variante
(bord inférieur)
Contenu env.
Unité
€ net
SGSHFL000008V
950 mm/galvanisé
0,40 m3
pc.
520,00
SGSRTL000002V
1800 mm/galvanisé 0,75 m3
pc.
990,00
SGSHFL000009V
pc.
570,00
SGSRTL000003V
pc.
1030,00
SGSHFL000000V
pc.
620,00
SGSRTL000004V
pc.
1160,00
SGSHFL000001V
1500 mm/galvanisé 0,65 m
3
pc.
680,00
SGSRTL000005V
pc.
1225,00
SGSHFL000002V
pc.
740,00
SGSRTL000006V
pc.
1330,00
SGSHFL000003V
pc.
780,00
SGSRTL000007V
pc.
1380,00
Pelle pour matériaux lourds « Schwerlast » pour chargeuse pneus ou télescopique
755 mm
Pelle lourde en acier ultra-résistant à l'usure
(25 x 200 mm).
Stabilité extrême grâce aux renforts supplémentaires
945 mm
Art. n°
Largeur
Contenu env.
Poids env.
3
€ net
SGSFLM000010
2000 mm
0,9 m
500 kg
1800,00
SGSFLM000007
2200 mm
1,0 m3
540 kg
1860,00
SGSFLM000008
2400 mm
1,1 m3
580 kg
1950,00
SGSFLM000009
2600 mm
1,2 m3
620 kg
2060,00
SGSFLM000011
2800 mm
1,3 m3
660 kg
2120,00
43
Pelle volumineuse « Standard » pour chargeuse frontale
◗Finition optimale incurvée dans la masse avec profil de renfort
◗Pelle lourde en acier résistant à l'usure 150 x 16 mm HB 400
◗Construction conique garantit un meilleur glissement du matériau à gerber
◗convient pour des matières premières jusqu'à 950 kg
◗modèle vernis
Art. n°
Contenu env.
Poids
Unité
€ net
VSSFLM000018
1800 mm/vernis
0,90 m3
250 kg env.
pc.
820,00
VSSFLM000020
2000 mm/vernis
1,00 m3
270 kg env.
pc.
840,00
VSSFLM000022
2200 mm/vernis
1,10 m3
290 kg env.
pc.
880,00
VSSFLM000024
2400 mm/vernis
1,20 m3
310 kg env.
pc.
940,00
VSSFLM000026
2600 mm/vernis
1,30 m3
330 kg env.
pc.
980,00
HAUAUF100000
Supplément attelage Hauer soudé avec largeur de ramassage de 1080 mm
pc.
150,00
HAUAUF100005
pc.
150,00
À fixer à une chargeuse sur pneus ou une chargeuse télescopique
Contenu env.
VSSRTL000018
VSSRTL000020
Unité
€ net
1800 mm/galvanisé
0,90 m
3
pc.
1220,00
2000 mm/galvanisé
1,00 m3
pc.
1240,00
VSSRTL000022
2200 mm/galvanisé
1,10 m3
pc.
1280,00
VSSRTL000024
2400 mm/galvanisé
1,20 m3
pc.
1340,00
VSSRTL000026
2600 mm/galvanisé
1,30 m3
pc.
1380,00
830
800
Art. n°
926
940
44
Pelle volumineuse « David » pour chargeuse sur pneus ou télescopique
A MME
P ROGR
◗Modèle solide d'une grande stabilité
◗Sous-structure stable avec mit éléments de renforcement
◗Pelle ultra-lourde en acier résistant à l'usure 200 x 25 mm, HB 400
Vernis spécial (en option)
D‘OU T IL L AG E
Art. n°
Largeur
Contenu env.
Poids env.
€ net
4500,00
VSSRAD000023
2300 mm
2,70 m3
1000 kg
VSSRAD000025
2500 mm
3,00 m3
1040 kg
4900,00
VSSRAD000028
2800 mm
3,30 m3
1100 kg
5300,00
Accessoires pour marchandises lourdes et
pelles volumineuses
Broches pour gravier Lehnhoff
Art. n°
SGSFLM900006
SGSFLM900007
SGSFLM900004
SGSFLM900003
SGSFLM900005
SGSFLM900008
Art. n°
SGSFLM000801
SGSFLM900001
Modèle
Broches à graviers, type
404, en 3 morceaux,
longueur 60 mm
Broches à graviers,
Type 404, en 3 parties,
longueur 60 mm
400, en 3 morceaux,
longueur 90 mm
400, en 3 morceaux,
longueur 90 mm
411, en 3 morceaux,
longueur 115 mm
411, en 3 morceaux,
longueur 115 mm
Supplément
Unité
à l'unité
pc.
35,00
monté
pc.
55,00
à l'unité
pc.
45,00
monté
pc.
65,00
à l'unité
pc.
55,00
monté
pc.
75,00
Largeur/Variante
Broches pour graviers
vissées (nombre fonction
de la largeur de la pelle)
Broches pour graviers
€ net
Supplément
Unité
monté
pc.
44,80
à l'unité
pc.
15,34
La dent monobloc à affûtage automatique – est insérée dans le guide
pour la soudure disposé sur la lame, puis fixée grâce à un couvercle
et à une sécurité Fond plat de la pelle ou du godet grâce une finition
alignée sur le bord inférieur de la lame
N° LH
Longueur
Largeur
Largeur 1
Hauteur
404
60 mm
50 mm
30 mm
32 mm
400
90 mm
50 mm
34 mm
34 mm
411
115 mm
65 mm
34 mm
34 mm
€ net
45
1025 mm
Pelle grande capacité « Standard » pour chargeuse frontale
◗◗ Pour des graviers légers
◗◗ Pelle lourde en acier résistant à l'usure HB 400
◗◗ Tôle d'acier renforcée d'un seul tenant, structure conique
◗◗ Les rails de soudure au fond empêchent la déformation du fond en tôle
1176 mm
Système d'attelage rapide sur chargeuse frontale aux normes européennes
Art. n°
Contenu env.
Poids
3
Unité
€ net
GRSFLM000003V
1600 mm/galvanisé
1,4 m
240 kg env.
pc.
1170,00
GRSFLM000005V
1800 mm/galvanisé
1,6 m3
370 kg env.
pc.
1230,00
GRSFLM000007V
2000 mm/galvanisé
1,7 m3
390 kg env.
pc.
1300,00
GRSFLM000010V
2200 mm/galvanisé
1,9 m3
430 kg env.
pc.
1450,00
GRSFLM000012V
2400 mm/galvanisé
2,1 m3
460 kg env.
pc.
1540,00
GRSFLM000014V
2600 mm/galvanisé
2,3 m3
490 kg env.
pc.
1620,00
GRSFLM000016V
2800 mm/galvanisé
2,4 m3
510 kg env.
pc.
1700,00
GRSFLM000018V
3000 mm/galvanisé
2,6 m3
580 kg env.
pc.
1990,00
HAUAUF100000
pc.
150,00
HAUAUF100005
pc.
150,00
Unité
€ net
Art. n°
Contenu env.
GRSRTL000003V
1600 mm/galvanisé
1,4 m3
pc.
1570,00
3
pc.
1630,00
GRSRTL000005V
1800 mm/galvanisé
1,6 m
GRSRTL000007V
2000 mm/galvanisé
1,7 m3
pc.
1700,00
GRSRTL000010V
2200 mm/galvanisé
1,9 m3
pc.
1850,00
GRSRTL000012V
2400 mm/galvanisé
2,1 m3
pc.
1940,00
GRSRTL000014V
2600 mm/galvanisé
2,3 m3
pc.
2020,00
GRSRTL000016V
2800 mm/galvanisé
2,4 m3
pc.
2100,00
GRSRTL000018V
3000 mm/galvanisé
2,6 m3
pc.
2390,00
Support pour grille
convient pour la pelle volumineuse et la pelle grande capacité
◗◗ Idéal pour le transport d'ensilage, de copeaux
◗◗ Montage facile à l'emplacement souhaité à l'aide de 2 vis – capacité de charge plus élevée,
pas de gerbage des matières premières
◗◗ Réglage de la grille possible (inclinaison)
Art. n°
Description
Largeur
Unité
€ net
SGSFLM000805
2000 – 2400 mm
pc.
175,00
SGSFLM000806
2600 – 3000 mm
pc.
200,00
46
A MME
P ROGR
Pelle grande capacité « Schwerlast
» pour chargeuse pneus ou télescopique

Profondeur 1261 mm, hauteur 1042 mm

 




Illustration
 avec
 rouleau de fraisage






 Art. n°














D‘OU T IL L AG E



GRSFLM000019
Largeur
Contenu env.
Poids env.
€ net
2000 mm
1,55 m3
600 kg
2300,00
2200 mm
1,70 m3
640 kg
2450,00


GRSFLM000021
2400 mm
1,85 m3
680 kg
2550,00


GRSFLM000022
2600 mm
2,00 m3
710 kg
2660,00


GRSFLM000023
2800 mm
2,15 m3
750 kg
2750,00
GRSFLM000024
3000 mm
2,30 m3
790 kg
3100,00


GRSFLM000020









Pelle grande capacité
« Goliath
» pour chargeuse pneus ou télescopique

 

◗Modèle solide d'une grande
 stabilité stable
◗Sous-structure stable avec mit éléments de 

 
renforcement  
 



 



◗Pelle ultra-lourde en acier extrêmement résistant
à l'usure 200 x 25 mm, HB 400
Art. n°
Largeur
Contenu env.
Poids env.
Unité
€ net
GRSRAD100025
2500 mm
5,30 m3
1500 kg
pc.
6000,00
GRSRAD100030
3000 mm
6,10 m3
1600 kg
pc.
6500,00
47
Pelle arrière hydraulique – Paroi pendulaire
◗Attelage trois points en série Cat. II. Chargeuse frontale
avec système de fixation aux normes européennes. Fixation sur
chariot-élévateur
◗La forme particulièrement plate de la benne facilite le chargement
de matières premières en vrac comme les gravillons, le sable,
l'ensilage ou la nourriture (convient également pour le
déblayage de neige)
◗Le centre de rotation se trouve loin devant, ce qui permet
de déverser les matières d'une hauteur plus élevée
◗Très grand contenance (profondeur 1100 mm, hauteur 525 mm)
◗Structure particulièrement robuste
◗Le dispositif de renversement innovant du cylindre permet au
cylindre hydraulique vertical intégré de s'incliner à env. 65° pour
procéder au déversement avec une force de compression d'env. 3,5 t,
effort de traction de 2,2 t.
◗Une connexion hydraulique double effet requise
Systèmes d'attelage possibles
Systèmes d'attelage trois points et aux normes
européennes
Attelagesur chariot-élévateur
Pour charger une benne avec, par ex. des céréales,
des engrais, etc... le bras d'extension particulièrement long fournit une hauteur de basculement très
haute (par ex. pour les tracteurs sans chargeuse
frontale).
Variante avec paroi pendulaire
et fermeture centralisée
Art. n°
Description
Modèle
HSHFLM150000V
Pelle arrière hydraulique, paroi
pendulaire incluse
galvanisé
HSHFLM150802V
Couvercle, monté
galvanisé
HSHFLM180000V
pendulaire incluse
galvanisé
HSHFLM180802V
Couvercle, monté
galvanisé
HSHFLM200000V
pendulaire incluse
galvanisé
HSHFLM200802V
Couvercle, monté
galvanisé
HSHFLM220000V
pendulaire incluse
galvanisé
HSHFLM220802V
Couvercle, monté
galvanisé
HSHFLM200003V
HSHFLM220003V
Pelle hydraulique arrière
basculante sur les 3 côtés
Pelle hydraulique arrière
basculante sur les 3 côtés
Hauteur
Variante avec couvercle supérieur
Largeur
Angle de basculement
Poids
1500 mm
65°
390 kg env.
pc.
1780,00
80 kg env.
pc.
650,00
420 kg env.
pc.
1880,00
env. 90 kg
pc.
700,00
440 kg env.
pc.
1980,00
env. 100 kg
pc.
750,00
460 kg env.
pc.
2080,00
110 kg env.
pc.
800,00
500 mm
1800 mm
65°
500 mm
2000 mm
65°
500 mm
2200 mm
500 mm
65°
Unité
€ net
galvanisé
2000 mm
500 kg env.
pc.
2980,00
galvanisé
2200 mm
560 kg env.
pc.
3080,00
48
Pelle hydraulique arrière intégralement galvanisée – Paroi basculante
A MME
P ROGR
◗Attelage trois points en série Cat. II. Chargeuse
frontale
avec système de fixation aux normes européennes. Fixation sur chariot-élévateur
◗Très grand contenance (profondeur 1100 mm,
hauteur 525 mm)
◗Autres caractéristiques – comme la
pelle hydraulique arrière avec paroi basculante
(cf. page précédente)
D‘OU T IL L AG E
1
Montants triangulaires (à installer en sus)
Art. n°
Description
Modèle
Largeur
Poids
Unité
€ net
HSHFLM150005V
Pelle arrière hydraulique, paroi pendulaire incluse
galvanisé
1500 mm
390 kg env.
pc.
HSHFLM180005V
galvanisé
1800 mm
420 kg env.
pc.
1700,00
HSHFLM200005V
galvanisé
2000 mm
440 kg env.
pc.
1800,00
HSHFLM220005V
galvanisé
2200 mm
460 kg env.
pc.
1900,00
Set
150,00
1600,00
Vous transformez votre pelle arrière en pelle volumineuse, variante avec paroi de basculement
1
HSHFLM900055 Montants triangulaires (set à installer en sus)
49
Pelle arrière mécanique
◗◗ Finition en série avec attelage trois points Cat. II
◗◗ Capacité de charge maximale : 800 kg
Déblocage manuel du tracteur
via un câble de tension
◗◗ Compris dans la livraison : la pelle mécanique arrière
est livrée avec une paroi basculante, un bras supérieur
d'attelage et deux goupilles de bras inférieur
402 mm
614 mm
Art. n°
Modèle
Largeur
Poids
Unité
€ net
HSMFLM120000V
mécanique
1200 mm
190 kg env.
pc.
650,00
HSMFLM150000V
mécanique
1500 mm
210 kg env.
pc.
690,00
HSMFLM180000V
mécanique
1800 mm
230 kg env.
pc.
735,00
HSMFLM200000V
mécanique
2000 mm
240 kg env.
pc.
785,00
HSMFLM220000V
mécanique
2200 mm
260 kg env.
pc.
847,00
980 mm
Benne professionnelle pour chariot-élévateur
◗◗ Temps de montage très court car la fixation s'opère sur le chariotélévateur
◗◗ Cylindre hydraulique double effet (avec 2 cylindres hydr. à partir d'une largeur
◗◗ Convient pour toutes les matières premières en vrac, ainsi que pour les
céréales, les pommes de terre, les oignons et les carottes
◗◗ Variante lourde avec double moyeu d'articulation
de 2 m)
◗◗ Capacité de charge 1,5 t
◗◗ Bord tranchant en acier résistant à l'usure 150 x 16 mm HB 400
Art. n°
Type
Modèle
Largeur
Profondeur
Hauteur
Contenu
Poids
Unité
€ net
avec un cylindre hydraulique double effet
GSPFLM000004V
GSP 160
galvanisé
GSPFLM000006V
GSP 180
galvanisé
1600 mm
1800 mm
1500 mm
1500 mm
950 mm
950 mm
850 l
950 l
430 kg env.
450 kg env.
pc.
pc.
2250,00
2580,00
avec deux cylindres hydrauliques double effet
GSPFLM000008V
GSP 200
galvanisé
GSPFLM000014V
GSP 240
galvanisé
2000 mm
2400 mm
1800 mm
1800 mm
950 mm
950 mm
1700 l
2100 l
510 kg env.
610 kg env.
pc.
pc.
2680,00
3140,00
50
A MME
P ROGR
Pelle basculante à déchargement
en hauteur
La hauteur de déchargement surélevé d'env. un mètre
permet d'effectuer le chargement de toute remorque
à 4 m de hauteur et sans problème avec une chargeuse frontale, une chargeuse sur pneus ou un chariotélévateur. Son angle de basculement important de
90° a également cette vocation.
◗◗ Chargeuse frontale avec attelage aux normes européennes sans attelage trois points
◗◗ Attelage sur chariot-élévateur
D‘OU T IL L AG E
◗◗ Bord tranchant en acier ultra-résistant à l'usure
150 x 16 mm HB 400
◗◗ Une connexion hydraulique double effet
requise
Largeur
Contenu
env.
Poids
HKEFLM000000V galvanisé
1,8 m
1,4 m3
560 kg env.
pc.
2900,00
HKEFLM000005V galvanisé
2,0 m
1,6 m3
610 kg env.
pc.
3050,00
HKEFLM000010V
galvanisé
2,2 m
1,7 m3
650 kg env.
pc.
3150,00
HKEFLM000015V
galvanisé
2,4 m
1,9 m3
710 kg env.
pc.
3400,00
HKEFLM100000
à atteler sur une chargeuse sur pneus ou une chargeuse
télescopique
pc.
sur demande
Art. n°
Modèle
Unité
€ net
Benne universelle à basculement
Avec déversement mécanique par câble de commande


Entièrement galvanisé,
empilable

Déversement
mécanique
par câble



 de commande


Attelage sur chariot-élévateur



0
120
 


 



mm











740
m
600 mm
m
Hauteur des pieds
100 mm
1090 mm
Art. n°
Descriptif/Variante
ABFFLM120000
Benne universelle à basculement
Unité
pc.
€ net
360,00
51
Fourche de désilage « Standard »
pour chargeuse frontale
livrée avec toutes les connexions hydrauliques et un attelage aux normes européennes
La solution la plus économique pour saisir l'ensilage
! La Fourche de désilage pour ensilage Fliegl (ou
fourche) peut-être attelée à une chargeuse frontale
(attelage aux normes européennes) ainsi qu'à une
chargeuse sur pneus (attelage selon le type). Elle
convient pour tous les types d'ensilage (maïs, herbe)
ainsi que pour le fumier et les autres matières premières en vrac. Il est aussi possible de remplir un char
mélangeur par ex. sans problème. Les lourds cylindres
hydrauliques à double effet et les bras de préhension
aux extrémités pointues garantissent une saisie facile
de l'ensilage.
◗◗ Bord tranchant en acier résistant à l'usure
150 x 16 mm HB 400
◗◗ Articulation solide du mécanisme de préhension


Art. n°
Breite (A)
1600mm
1800mm
2000mm
2200mm
2400mm
Largeur
Contenu
env.
Poids
Unité
€ net
SGZFLM160000V
galvanisé
1600 mm
0,90 m3
460 kg env.
pc.
2330,00
SGZFLM180000V
galvanisé
1800 mm
1,01 m3
530 kg env.
pc.
2460,00
SGZFLM200000V
galvanisé
2000 mm
1,13 m3
600 kg env.
pc.
2600,00
SGZFLM220000V
galvanisé
2200 mm
1,24 m3
620 kg env.
pc.
2880,00
SGZFLM240000V
galvanisé
2400 mm
1,35 m3
660 kg env.
pc.
2950,00
Variante à fixer à une chargeuse agricole, une chargeuse sur pneus ou


Art. Nr.
SGZFLM160000
SGZFLM180000
SGZFLM200000
SGZFLM220000
SGZFLM240000
Modèle
Inhalt ca
0,9m3
1,0m3
1,12m3
1,24m3
1,35m3
Gewicht
479kg
510kg
542kg
572kg
606kg
Art. n°
Modèle
Largeur
Contenu env.
Unité
SGZHRT160000V
galvanisé
1600 mm
0,90 m3
pc.
2830,00
€ net
SGZHRT180000V
galvanisé
1800 mm
1,01 m3
pc.
2960,00
SGZHRT200000V
galvanisé
2000 mm
1,13 m3
pc.
3100,00
SGZHRT220000V
galvanisé
2200 mm
1,24 m3
pc.
3380,00
SGZHRT240000V
galvanisé
2400 mm
1,35 m3
pc.
3450,00
52
Benne à grappin pour ensilage « Schwerlast » pour chargeuse pneus ou télescopique
◗◗ Stabilité globale plus élevée grâce à un joint arrondi du fond vers
la paroi arrière
Grâce à son système de vis, la benne à grappin pour ensilage de Fliegl
peut être fixée au dispositif d'attelage d'une chargeuse sur pneus ou
d'une chargeuse télescopique sans problème. Elle convient pour tous
les types d'ensilage (maïs, herbe) ainsi que pour le fumier et les autres
matières premières en vrac. Il est aussi possible de remplir un char
mélangeur par ex. sans problème.
◗◗ Nettoyage facilité : les matériaux collants sont déchargés plus
facilement
◗◗ Le double racloir ultra-solide en acier résistant à l'usure HB 400
garantit une résistance et une stabilité maximale
◗◗ Des bandes d'usure supplémentaires protègent contre l'usure et
augmentent la capacité de charge du fond
A MME
P ROGR
pour fixation sur chargeuse à pneus ou chargeuse télescopique, vernis,
profondeur 856 mm, hauteur 931 mm
D‘OU T IL L AG E
Convient pour toutes les chargeuses sur pneu ou chargeuses
télescopiques de marques réputées
Art. n°
Largeur (A)
Contenu env.
Poids env.
SGZFLM201000
2000 mm
1,25 m
810 kg
pc.
4300,00
SGZFLM221000
2200 mm
1,4 m3
1010 kg
pc.
4600,00
SGZFLM241000
2400 mm
1,5 m3
1070 kg
pc.
4950,00
SGZFLM261000
2600 mm
1,6 m3
1090 kg
pc.
5400,00
SGZFLM281000
2800 mm
1,75 m3
1150 kg
pc.
5700,00
3
Unité
€ net
Dispositif de préhension pour la benne à grappin pour
ensilage « Standard »
galvanisé, module à souder avec cylindre hydraulique et consoles
Art. n°
Largeur
Poids
Unité
€ net
SGZFLM900002
1600 mm
166 kg env.
pc.
SGZFLM900000
1800 mm
180 kg env.
pc.
1650,00
1815,00
SGZFLM900005
2000 mm
190 kg env.
pc.
1870,00
SGZFLM900010
2200 mm
205 kg env.
pc.
1980,00
SGZFLM900015
2400 mm
220 kg env.
pc.
2090,00
53
Fourche pour ensilage « Standard » pour chargeuse frontale
galvanisée, aux normes européennes, avec connexions hydrauliques et système d'attelage aux normes européennes,
broches/810 mm (comprises dans la livraison)
◗◗ Articulation solide du mécanisme de préhension
◗◗ Modèle entièrement galvanisé
◗◗ Les douilles coniques soudées garantissent
la stabilité des broches pour chargeuse frontale
comprises dans la livraison
◗◗ Broches pour chargeur frontal 810 mm
Art. n°
Largeur/Variante
1650 mm/9 broches ;
galvanisé
1850 mm/10 broches ;
SGZFLM180010V
galvanisé
2050 mm/11 broches ;
SGZFLM200010V
galvanisé
SGZFLM160010V
Contenu env.
Poids
Unité
€ net
0,92 m3
460 kg env.
pc.
2330,00
1,03 m3
540 kg env.
pc.
2460,00
1,14 m3
580 kg env.
pc.
2600,00
Variante à fixer à une chargeuse agricole, une chargeuse sur pneus ou une
Largeur/Variante
Contenu env.
Unité
SGZHRT160010V
1650 mm/9 broches
0,92 m3
pc.
2830,00
SGZHRT180010V
1850 mm/10-Zinken
1,03 m3
pc.
2960,00
SGZHRT200010V
2050 mm/11-Zinken
1,14 m3
pc.
3100,00

€ net

Art. n°

54
Art. Nr.
SGZFLM160010
Breite (A) Inhalt ca
1650mm 0,9m3
Gewicht
390kg
Fourche pour ensilage « Schwerlast » pour chargeuse pneus ou télescopique
Grâce à son système de vis, la fourche pour ensilage de Fliegl peut
être fixée au dispositif d'attelage d'une chargeuse sur pneus ou
d'une chargeuse télescopique sans problème. Elle convient pour
tous les types d'ensilage (maïs, herbe) ainsi que pour le fumier et
les autres matières premières en vrac. Il est aussi possible de remplir
un char mélangeur par ex. sans problème.
◗◗ Stabilité globale plus élevée grâce à un joint arrondi
du fond vers la paroi arrière
◗◗ Nettoyage facilité :
les matériaux collants sont déchargés plus facilement
◗◗ Le double racloir ultra-solide en acier résistant à l'usure
HB 400 garantit une résistance
et une stabilité maximale
◗◗ Des bandes d'usure supplémentaires protègent contre l'usure et
augmentent la capacité de charge du fond
A MME
P ROGR
Broches pour ballots ronds : M28 x1,5. Longueur 1000 mm (comprises dans la livraison)
D‘OU T IL L AG E
Art. n°
Largeur
(A)
Broches
Contenu
env.
Poids env.
SGZFLM201010
2050 mm
11
1,1 m3
800 kg
pc.
4300,00
SGZFLM221010
2250 mm
12
1,21 m3
1010 kg
pc.
4600,00
SGZFLM241010
2450 mm
13
1,32 m3
1070 kg
pc.
4950,00
SGZFLM261010
2650 mm
14
1,43 m3
1090 kg
pc.
5400,00
SGZFLM281010
2850 mm
15
1,54 m3
1150 kg
pc.
5700,00
Unité
€ net
55
Godet multiservices pour ensilage et fumier
◗◗ Cylindre placé en haut pour une puissance accrue du bras de
préhension et
un angle d'ouverture plus élevé
◗◗ Parois latérales gauche et droite à visser
◗◗ Support pour broches à parois épaisses avec
des douilles coniques soudées
◗◗ Bord tranchant en acier résistant à l'usure
150 x 16 mm HB 400
◗◗ Partie inférieure arrondie pour plus de stabilité
Usages polyvalents • Stabilité et solidité garanties
Systèmes d'attelage pour chargeuse télescopique,
agricole chargeuse sur pneus disponibles !
Pince de préhension volumineuse
Pour un transbordement facilité dans des remorques
élevées
Angle de préhension élevé
Type DSV – grand modèle (aux normes européennes)
Type DSS – modèle compact (aux normes européennes)
Art. n°
Type
Largeur
Volume
Poids
Unité
€ net
DSSFLM140000V
DSS 140
1450 mm
1,05 m3
350 kg env.
pc.
1850,00
DSSFLM180000V
DSS 180
1850 mm
1,35 m3
354 kg env.
pc.
2000,00
DSSFLM200000V
DSS 200
2050 mm
1,50 m3
375 kg env.
pc.
2100,00
DSSFLM240000V
DSS 220
2250 mm
1,65 m3
395 kg env.
pc.
2300,00
Art. n°
Largeur
Volume
Unité
3
€ net
DSSHRT140000V
1450 mm
1,05 m
pc.
2350,00
DSSHRT180000V
1850 mm
1,35 m3
pc.
2500,00
DSSHRT200000V
2050 mm
1,50 m3
pc.
2600,00
DSSHRT240000V
2250 mm
1,65 m3
pc.
2800,00
Type DSS – petite variante
56
A MME
P ROGR
D‘OU T IL L AG E
Convient également pour une
chargeuse agricole
Le support pour broches solide
avec ses douilles coniques facilite
l'échange de broches.
Sans parois latérales : pour les
matériaux coupés en longueur,
les quantités plus grandes à
arracher ou une capacité de
charge accrue.
Parois latérales amovibles à visser et Angle de préhension élevé
monter pour certaines tâches. Pour
un transport sans perte d'ensilage
coupé court ou de fumier pâteux.
Illustration : attelage sur Merlo
Le racloir haute résistance et solide
protège la structure inférieure de la
benne.
La courbure de la benne renforcée latéralement augmente
la stabilité.
Grand volume d'extraction
Illustration : attelage sur Faucheux
57
Fourche crocodile pour ensilage et fumier
◗◗ Support pour broches à parois épaisses avec des douilles coniques soudées
◗◗ Cylindre placé en haut pour une puissance accrue du bras de préhension et un angle d'ouverture plus élevé
Art. n°
Largeur
Poids
Nombre de broches
Unité
€ net
DSGFLM140000V
1450 mm
200 kg env.
8
pc.
1850,00
DSGFLM180000V
1850 mm
220 kg env.
10
pc.
2000,00
DSGFLM200000V
2050 mm
240 kg env.
11
pc.
2100,00
DSGFLM220000V
2250 mm
260 kg env.
12
pc.
2300,00
Art. n°
Largeur
Nombre de broches
Unité
DSGHRT100000V
1000 mm
6
pc.
€ net
DSGHRT140000V
1450 mm
8
pc.
2350,00
DSGHRT180000V
1850 mm
10
pc.
2500,00
DSGHRT200000V
2050 mm
11
pc.
2600,00
DSGHRT220000V
2250 mm
12
pc.
2800,00
2100,00
58
Fourche pour fumier d'étables
◗◗ Finition renforcée avec
douilles coniques soudées (100 mm de long)
A MME
P ROGR
◗◗ Broches pour chargeur frontal de qualité
supérieure forgées,
810 mm de long (comprises dans la livaison)
D‘OU T IL L AG E
Largeur
Broches
Modèle
Poids
Unité
€ net
SDGFLM000000V
1250 mm
7
galvanisé
ca. 140 kg
pc.
560,00
SDGFLM000001V
1450 mm
8
galvanisé
160 kg env.
pc.
630,00
SDGFLM000002V
1650 mm
9
galvanisé
180 kg env.
pc.
690,00
SDGFLM000003V
1850 mm
10
galvanisé
env. 195 kg
pc.
760,00
SDGFLM000004V
2050 mm
11
galvanisé
210 kg env.
pc.
810,00
SDGFLM000005V
2250 mm
12
galvanisé
ca. 225 kg
pc.
875,00
SDGFLM000800
Supplément par broche d'une longueur de 1000 mm
pc.
13,00
SDGFLM000801
Supplément par broche d'une longueur de 1000 mm
pc.
19,00
Accessoires
820 mm
Art. n°
À fixer à une chargeuse agricole
Art. n°
Largeur
Broches
Unité
SDGHRT000000V
1250 mm
7
pc.
€ net
SDGHRT000001V
1450 mm
8
pc.
1030,00
SDGHRT000002V
1650 mm
9
pc.
1090,00
960,00
Protection anti
usure/acier plat
59
Fourche d'ensilage XXL - Chargeur sur roues rabattable par mécanisme hydraulique
avec attelage pour fixation sur un chargeur sur roues
◗◗ Pour de grosses quantités d'ensilage
◗◗ Hauteur du panneau 1420 mm
◗◗ Broches lourdes charges, longueur 1400 mm, M28 x 1,5
◗◗ Rabattable par mécanisme hydraulique
Jusqu'à 10 mètres cubes par opération
Idéal pour des silos élevés
Art. n°
Description
Largeur
SIGHYD000001
Fourche d'ensilage XXL
4200 mm
Unité
€ net
pc.
12000,00
SIGHYD000002
5000 mm
pc.
14000,00
SIGHYD000003
5500 mm
pc.
16000,00
60
Fourche d'ensilage professionnelle
◗◗ Idéale pour un usage professionnel,
notamment pour la distribution d'ensilage
A MME
P ROGR
◗◗ Hauteur du panneau d'ensilage : 1010 mm
◗◗ Avec broches lourdes charges, M28 x 1,5, 1000 mm
D‘OU T IL L AG E
Art. n°
Largeur
Broches
Modèle
Unité
€ net
SIGFLM000000
1650mm
5
avec panneau arrière haut
pc.
875,00
SIGFLM000001
1850mm
6
pc.
965,00
SIGFLM000002
2000mm
7
pc.
1050,00
SIGFLM000003
2200mm
8
pc.
1200,00
SIGFLM000004
2400mm
9
pc.
1370,00
Livraison sans broches latérales – à commander séparément. Vous les trouverez page 28 ou sur www.agro-center.de
Art. n°
Largeur
Broches
Unité
€ net
SIGRTL000000
1650 mm
5
pc.
1375,00
SIGRTL000001
1850 mm
6
pc.
1465,00
1550,00
SIGRTL000002
2000 mm
7
pc.
SIGRTL000003
2200 mm
8
pc.
1700,00
SIGRTL000004
2400 mm
9
pc.
1870,00
1008 mm
61
Benne poussoir universelle
◗◗ Vaste volume de transport
◗◗ Aucune matière ne reste collée ou ne tombe à côté de la remorque
◗◗ La hauteur est plus élevée que celle des bennes usuelles car la benne
ne s'engouffre plus dans la remorque
◗◗ Transbordement facile, rapide et contrôlé de l'intégralité ou d'une
partie des matériaux transportés les plus variés
Disponible en option
◗◗ Paroi avant à commande hydraulique pour fermer l'ouverture de la benne
pendant le transport. Elle empêche les pertes de transbordement.
Hauteur élevée de chargement
Vaste volume de transport
Déchargement partiel contrôlé
Benne poussoir universelle
Art. n°
Description
Largeur
Volume
Unité
€ net
ASSFLM200000
AS 200
2000 mm
2,1 m
pc.
3100,00
ASSFLM240000
AS 240
2400 mm
2,6 m3
pc.
3300,00
ASSFLM280000
AS 280
2800 mm
3,0 m3
pc.
3500,00
3
Art. n°
Largeur
Unité
€ net
ASSRTL200000
2000 mm
pc.
ASSRTL240000
2400 mm
pc.
3700,00
ASSRTL280000
2800 mm
pc.
3900,00
3500,00
Autres largeurs disponibles sur demande.
62
Godet à pomme de terre
◗◗ Hauteur 1000 mm, profondeur 1380 mm
◗◗ Finition d'une stabilité optimale avec pelle lourde en acier résistant à l'usure 150 x 16 mm HB 400
◗◗ Un tuyau rond monobloc incurvé (30 mm Ø) placé à 22 mm de la barre permet de décrotter et de nettoyer facilement les pommes de terre,
les betteraves, le maïs, etc.
A MME
P ROGR
◗◗ Modèle galvanisé
D‘OU T IL L AG E
Tuyau rond monobloc
Finition d'une qualité optimale – Variante intégralement galvanisée
Modèle illustré vernis
Art. n°
Description
Largeur
Poids
KASFLM000000
Godet à pomme de terre – Normes européennes
2000 mm
380 kg env.
Unité
pc.
1450,00
€ net
KASFLM000005
2250 mm
420 kg env.
pc.
1550,00
KASFLM000010
2500 mm
460 kg env.
pc.
1650,00
Art. n°
Largeur
Unité
€ net
KASRTL000000
2000 mm
pc.
1950,00
KASRTL000005
2250 mm
pc.
2050,00
KASRTL000010
2500 mm
pc.
2150,00
63
Godet broyeur de betteraves « Ruby 2000 »
L'alimentation d'un dispositif de méthanisation s'opère
plus rapidement et plus efficacement grâce au godet
broyeur de betteraves « Ruby 2000 ». L'appareil prend en
charge le ramassage, le transport et le broyage des betteraves ainsi que l'alimentation du dispositif de méthanisation
en une seule opération. Les betteraves sont broyées directement dans la benne et peuvent ensuite être déversées
directement dans le lieu de stockage préliminaire ou dans
le doseur de matière. Les pierres contenues dans la pulpe
de betterave ne peuvent pas endommager l'engin. Le godet
broyeur de betteraves facilite la tâche des entrepreneurs du
secteur de l'énergie et la rend plus économique. En effet,
l'achat d'un broyeur séparé devient superflu.
Ramasser, transporter et broyer
en une opération unique •Disponible aux normes
européennes en série
Fixation possible sur chargeuse à pneus ou
chargeuse télescopique sur demande
Les pierres ne causent aucun dégât !
◗◗ Benne lourde en acier résistant à l'usure HB 400
◗◗ Dispositif de broyage résistant aux pierres
◗◗ Contre-lame réglable en continu. La matière peut ainsi
être broyée aussi finement que souhaité.
Entraînement
Largeur
Hauteur
Poids
Capacité
Capacité de levage
minimum approx.
Moteur hydraulique
2500 mm env.
1200 mm env.
880 kg env.
2,3 m3 env.
Art. n°
Description
Poids
RSRFLM200000
Broyeur de betteraves aux
normes européennes
880 kg env.
Unité
pc.
€ net
8500,00
2400 kg
Art. n°
Description
RSRRTL200000
Broyeuse de betteraves
Unité
pc.
€ net
10000,00
Capacité 2,3 m3 env.
Contre-lame réglable en continu de série !
Les pierres ne causent aucun dégât !
Dispositif de coupe en acier ultra-résistant,
pouvant être affûté
64
Godet désileur
◗◗ Benne lourde en acier résistant à l'usure HB 400
◗◗ La vis sans fin est entraînée par 2 moteurs hydrauliques
◗◗ Pour le maïs et les épis de maïs moulus (CCM) – ainsi que
toutes les matières premières en vrac
◗◗ La benne distributrice permet de déverser la dose dans les
mangeoires des deux côtés.
A MME
P ROGR
Attelage aux normes européennes, ramassage et distribution en une seule opération – avec un débit des deux côtés !
D‘OU T IL L AG E
Illustration avec rouleau
fraiseur
Distribuer sur les deux côtés
Une seule connexion
hydraulique double effet requise !
Une seule opération requise –
ramasser, transporter
et distribuer
Combiné avec un rouleur de fraisage, il peut aussi
être utilisé pour le désilage
Art. n°
EFSFLM150002V
EFSFLM200002V
EFSFLM240002V
Couvercle latéral,
coupleur-inverseur inclus
Descriptif/Variante
Godet désileur standard
Distribution à gauche et à droite
Largeur
Volume
Unité € net
1500 mm
1,6 m3
pc.
3600,00
2000 mm
2,4 m3
pc.
3900,00
2400 mm
3,0 m3
pc.
4300,00
pc.
650,00
Accessoires
EFSFLM900025
Supplément couvercle latéral, coupleurinverseur inclus
À fixer à une chargeuse agricole, une chargeuse sur pneus ou une chargeuse télescopique
Art. n°
Largeur
Unité
€ net
EFSHRT150002V
1500 mm
pc.
4100,00
EFSHRT200002V
2000 mm
pc.
4400,00
EFSHRT240002V
2400 mm
pc.
4800,00
Autres largeurs disponibles sur demande.
65
« Fräsfix » Module rouleau fraiseur
pour ensilage à installer sur une
benne fixée à une chargeuse frontale
avec entraînement hydraulique – 2 moteurs
hydrauliques
Diamètres au choix : Ø 35 cm et Ø 49 cm
◗◗ Peut être attelé sur une chargeuse frontale, une
chargeuse sur pneus ou une chargeuse télescopique
◗◗ 1 connexion simple effet avec retour ou
1 connexion double effet requise
350 mm
Équipé de 2 moteurs hydrauliques
Capacité de fraisage : de 2,5 m3 à 6 m3 d'ensilage de maïs par minute
Convient à l'ensilage de maïs et aux épis de maïs moulu
490 mm
Rouleau fraiseur « Fräsfix » 350 – Ø 350 mm
Art. n°
Largeur
Puissance
– Maïs
jusqu'à
Volume de fluide hydraulique suggéré
– Maïs
Unité
€ net
GRSFLM900015 (sans montage) 2,0 m
2,5 m3 env.
60 l min.
pc.
2100,00
3,0 m3 env.
60 l min.
pc.
2200,00
3,5 m3 env.
60 l min.
pc.
2600,00
Rouleau fraiseur « Fräsfix » 490 – Ø 490 mm
Art. n°
Descriptif/Largeur
Performance
– Maïs
jusqu'à
Volume de fluide hydraulique recommandé
– Maïs
Unité
€ net
5,0 m3 env.
90 l min.
pc.
3500,00
5,5 m3 env.
90 l min.
pc.
4000,00
6,0 m3 env.
90 l min.
pc.
4500,00
La volume de fraisage varie en fonction du volume de fluide hydraulique !
66
avec entraînement hydraulique – 1 moteur
hydraulique
Équipé d'un moteur hydraulique
Art. n°
Description
Largeur
Performance – Maïs
jusqu'à
Volume de fluide hydraulique suggéré –
Maïs
Unité
GRSFLM900010
Rouleau fraiseur
1,5 m
1,5 m3 env.
40 l min.
pc.
1350,00
GRSFLM900000
Rouleau fraiseur (sans montage)
2,0 m
1,7 m3 env.
40 l min.
pc.
1450,00
D‘OU T IL L AG E
◗◗ Convient à l'ensilage de maïs et aux épis de maïs moulu
◗◗ Fraisage d'une précision incroyablement nette
◗◗ Peut être fixé à toute benne de chargeuse frontale
◗◗ Ne convient pas aux remorques d'herbe
◗◗ 1 connexion simple effet
avec retour requise
A MME
P ROGR
Rouleau fraiseur pour benne de
chargeuse frontale
€ net
Fraiseuse Power
◗Performance de fraisage optimale
◗Homogénéisation de la matière
◗Jusqu'à 8 m3 d'ensilage de maïs/min, jusqu'à 4 m3 d'ensilage d'herbe/min
◗Puissance de propulsion : 90 kW
◗Structure nette de la surface de coupe
◗Largeur 1700 mm
◗Diamètre du rouleau 650 mm
◗Système hydraulique en option sur les trois points
avec entraînement par prise de force
Benne et bras articulé hydraulique non inclus dans la livraison
Art. n°
Description
Largeur
Diamètre du rouleau
GRSFLM910000
Fraiseuse Power
1700 mm
650 mm
GRSFLM910002
Système hydraulique
Unité
€ net
pc.
5500,00
pc.
2500,00
67
Bras de désensilage avec rouleau
de fraisage Ø 350 mm
◗◗ Structure simple et résistante
◗◗ Modèle galvanisé
◗◗ Convient à tous les systèmes d'attelage
◗◗ Pour enlever un gros volume d'ensilage attelé à
une chargeuse frontale ou arrière
Art. n°
SIKFLM000010
SIKFLM000020
Description
Bras de désensilage avec
rouleau de fraisage
rouleau de fraisage
Largeur
Unité
€ net
2500 mm
pc.
3350,00
3000 mm
pc.
3700,00
Art. n°
SIKRTL000010
SIKRTL000020
Panneau tranchant de désensilage
Description
rouleau de fraisage
rouleau de fraisage
Largeur
Unité
€ net
2500 mm
pc.
3850,00
3000 mm
pc.
4200,00
€ net
◗◗ Structure nette de la surface de coupe
◗◗ Structure résistante
◗◗ aucune connexion hydraulique requise
◗◗ Outil de coupe affûté, puissance limitée requise
◗◗ Variante adaptée à tous les systèmes d'attelage en série,
normes européennes
0
19
0m
m
Art. n°
Description
Unité
SIKFLM000100
Panneau tranchant de désensilage
pc.
1900,00
68
◗Structure simple et résistante
◗Aucune connexion hydraulique requise
◗Modèle galvanisé
30 0 0
◗12 fourches (M22 x 1,5mm) = largeur 2250 mm
mm
◗Variante adaptée à tous les systèmes
d'attelage en série, normes européennes
◗Capacité de désilage élevée
A MME
P ROGR
Fourche de désilage 2250 mm,
normes européennes
D‘OU T IL L AG E
Une solution sûre pour un désilage élevé
Creusement préalable de l'ensilage – même en cas d'ensilage très haut
Structure nette de la surface de coupe – pas de réchauffage
Broyage préalable de grosses masses d'ensilage
Charge réduite de la chargeuse
Art. n°
Description
Unité
SIKFLM000000
Fourche de désilage
pc.
€ net
1200,00
Fourche de désilage 2200 pour
chargeuse sur pneus
◗Structure simple et résistante
◗Aucune connexion hydraulique requise
◗Attelage sur pneus soudé inclus
◗10 broches rigides en acier (soudées)
◗Largeur 2200 mm
◗Capacité de désilage élevée
Art. n°
Description
Unité
SIKFLM000001
Fourche 2200 pour chargeuse sur pneus
pc.
€ net
3500,00
69
Appareil hydraulique « multi » pour combinaison d’outils pour le travail
Bonne pente – robuste à l'équerrage
Centre de gravité optimal
Le module « Multi » hydraulique combine les engins de travail du sol
existants tels le semoir, le rotor à fourche, le cultivateur à dent courte avec
semoir et le semeur de graines monogermes, quelles que soit la catégorie
Réglable individuellement
de récolte.
◗L a finition du châssis est en acier de qualité supérieure. Il est donc très
résistant à la déformation. Les combinaisons de semences restent
toujours dans leur sillon, même lors de trajets en pente ou sur des
sols résistants.
B
◗Les pièces trapézoïdales horizontales et verticales (flèches A et B sur
l'illustration) peuvent être ajustées individuellement au niveau des
points de pivotement inférieur et supérieur. Elles reposent dans des
douilles d'entraînement DU et sont auto-lubrifiantes.
A
◗Le verrouillage automatique de la barre inférieure facilite
l'attelage d'engins.
◗La symétrie singulière et le poids du
cylindre simple effet permettent aux semeuses d'être surélevées et
orientées sans problème dans la direction de l'axe arrière du tracteur.
Le centre de gravité du module combiné se déplace vers l'avant.
L'axe avant du tracteur demeure chargé et la manœuvrabilité maintenue.
◗Le module hydraulique est livré avec des tuyaux hydrauliques
d'une longueur de deux mètres et une prise hydraulique.
◗Court bras supérieur d'attelage compris dans la livraison.
Art. n°
HATFLM000000
HATFLM000800
Modèle
Module hydraulique – kit universel,
170 kg env.
Attache spéciale
pour « KUHN » Supplément
Unité
€ net
pc.
918,00
paire
45,00
70
Relevage hydraulique avant
746 mm
530
Art. n°
1
Crochets de verrouillage
pour hydraulique frontale
avec douilles
2
Modèle
CAT
Hauteur de
levage
Poids
2
746 mm
130 kg env.
Unité
€ net
SZBXXX100005V
1,8 t (complet) , galvanisé / pour tracteur jusqu'à 90 PS
pc.
1400,00
2
SZBXXX100098
Panneau à souder pour l'hydraulique frontal
pc.
65,00
SZBXXX100101
Crochets de verrouillage pour hydraulique frontale avec douilles
pc.
70,00
€ net
848 mm
830 mm
1
Relevage hydraulique
avant 7 t
avant 4 t
Art. n°
D‘OU T IL L AG E
avant 1,8 t
A MME
P ROGR
Compris dans la livraison : module complet avec tuyaux hydrauliques d'une longueur de 1500 mm, prise d'attelage SVK, raccords en T et
consoles soudées sur le tracteur (sans console à fixer sur le tracteur)
Modèle/Construction
CAT
Hauteur de
levage
Poids env.
Unité
SZBXXX100007
4 t vernis / trois points devant
2
848 mm
140 kg
pc.
1900,00
SZBXXX100009
7 t vernis / trois et quatre points
convient également pour hydraulique arrière, par
ex. au niveau du bidon
3
830 mm
240 kg
pc.
3000,00
Crochet à souder
a
Art. n°
Description
Modèle
Dimensions
Unité
€ net
NKTXXX516001
Crochet à souder Cat.
2 perforé
pivot jusqu'à
30 mm
a= 30 mm
b=154 mm
c=30 mm
pc.
18,00
NKTXXX516004
Crochet à souder Cat.
3 perforé
pivot jusqu'à
37 mm
a= 37 mm
b=154 mm
c=30 mm
pc.
23,00
Crochet à souder, en fer forgé
b
c
Art. n°
Description
Modèle
NKTXXX516005
Crochet à souder Cat. 2
forgé
Unité
€ net
pc.
20,00
Weitergabe sowie Vervielfältigung dieser Unterlage,
Verwertung und Mitteilung Ihres Inhalts nicht gestattet,
soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für
den Fall der Patenterteilung oder Gebrauchsmustereintragung vorbehalten.
71
Commande d'engin hydraulique pour tous les types de chargeuse frontale
Décuplez les capacités de votre chargeuse frontale grâce à un engin de commande Fliegl ! Le kit éprouvé de type II/S peut être monté sur toutes les
chargeuses frontales. La plaque de base d'une pièce garantit un montage d'une grande simplicité de chaque côté (un seul point de soudure).
◗Levée sur une très grande distance de 850 mm. L'angle d'inclinaison atteint 180° ! (cf. illustrations a et b)
◗Répartition idéale de la charge grâce à un dispositif de renversement optimal des cylindres (cf. illustration c)
◗Le côté le plus lourd et le plus grand tire l'engin chargé vers l'arrière, 3,6 t env. Force de traction
◗Le côté plus faible et plus petit pousse l'outil vers le sol pour qu'il se retourne (aucune forte force ne serait ici de toute façon requise)
◗Une vanne de vidange rapide n'est plus requise, car le petit côté (qui nécessite moins d'huile) provoque le basculement
◗Structure très solide et compacte. Tous les paliers sont construits sur des chevilles de 30 mm d'épaisseurs
◗Douilles d'entraînement DU (auto-lubrifiantes).
◗Tuyaux hydraulique et connexions vissées incluses jusqu'au centre de la chargeuse frontale
Art. n°
Commande d'engin hydraulique/Variante
Unité
HGBFLM000000
Type II/S (modèle avec deux cylindres)
Type II/S (modèle avec deux cylindres)
Bielle de poussée ajustable, 3 réglages possibles avec des écarts
de 10 cm
pc.
620,00
pc.
690,00
Variante avec un cylindre
Bielle de poussée ajustable, 3 réglages possibles avec des écarts
de 10 cm
pc.
370,00
pc.
420,00
HGBFLM000002
HGBFLM000001
HGBFLM000003
Illustration a)
€ net
En option :
ajustement de la bielle de poussée
Illustration b)
Illustration c)
Force de traction :
Force d'écrasement : 3,6 t pour 180 bar
5,0 t pour 180 bar
Panneau à souder d'un seul tenant
Sont également disponibles :
Art. n°
Commande d'engin hydraulique/Variante
Unité
€ net
HGBFLM001000
Type I/S (Renversement standard des cylindres)
Distance de levage 700 mm
pc.
600,00
HGBFLM001001
Type I/S (modèle avec un cylindre)
pc.
320,00
Force de traction :
3,6 t pour 180 bar
Force d'écrasement : 5,0 t pour 180 bar
72
Cadre pour chargement rapide
A MME
P ROGR
aux normes européennes
◗◗ Garantit un attelage et un désatellage facile de tous
les outils de travail (la quasi-totalité des nouvelles
chargeuses frontales requièrent ce type d'attelage)
◗◗ Convient à toutes les chargeuses frontales
◗◗ Peut se déverrouiller en un seul geste
◗◗ Deux points d'attelage par côté pour la bielle
de poussée des commandes d'engins, rendant
possible le réglage personnalisé de l'angle de
basculement.
D‘OU T IL L AG E
◗◗ Atteler sans descendre de l'engin
108 mm
m
142 m
gauche
gauche
droite
6
droite
Art. n°
Modèle
Unité
€ net
SWRFLM000000
Cadre d'échange rapide, vernis, un set de consoles à souder inclus
pc.
280,00
SWRFLM000000V
Cadre d'échange rapide, galvanisé, un set de consoles à souder inclus
pc.
308,00
SWRFLM900004
Cadre pour chargement rapide, vernis, à l'unité (sans set de consoles à souder)
pc.
240,00
SWRFLM900004V
Cadre pour chargement rapide, galvanisé, à l'unité (sans set de consoles à souder)
pc.
264,00
SWRFLM900002
Crochet à souder, à l'unité (aux normes européennes)
pc.
8,00
NKTXXX516003
Crochet à souder, à l'unité, modèle pour lourdes charges (aux normes européennes)
pc.
9,50
Crochet à souder avec contre-pièce (ill. 1 + 3 )
set
12,00
Œillet à souder, à l'unité (aux normes européennes)
pc.
4,30
SWRFLM900005
Œillet à souder, long, 55 mm d'écart (aux normes européennes). Pour fixation sur un panneau droit, sans biseau (cf. illustration)
pc.
6,00
SWRFLM000802
Sets de consoles à souder incurvées (1 x gauche + 1 x droite)
set
56,00
SWRFLM000804
Console à souder incurvée, droite
pc.
30,00
SWRFLM000805
Console à souder incurvée, gauche
pc.
30,00
SWRFLM000809
Sets de consoles à souder droites (1 x gauche + 1 x droite)
set
54,00
SWRFLM000808
Console à souder droite, droite
pc.
30,00
SWRFLM000807
Console à souder droite, gauche
pc.
30,00
SWRFLM000803
3 SWRFLM900003
Cadre pour chargement rapide
Art. n°
Modèle
Verrouillage hydraulique
SWRFLM000004
Cadre pour chargement rapide, réglage hydraulique
(à l'unité, sans consoles à souder)
pc.
350,00
Set pour verrouillage
hydraulique
pc.
170,00
Set pour commande hydraulique des engins/variante avec un cylindre
pc.
80,00
Plus besoin de descendre du tracteur ! Attelage
et désatellage facile à partir de la cabine ! Tuyaux
hydrauliques non inclus dans la livraison !
7
SWRFLM900200
8 SWRFLM000900
7
Unité
€ net
8
Cadre pour chargement
rapide, réglage hydraulique
73
Triangle d'attelage pour tracteur
B; Ø Boulon
Le triangle d'attelage Fliegl garantit un attelage
rapide, simple et sûr.
Avec câble de déverrouillage, boulon d'articulation
sur les barres supérieures et inférieures et notice
d'utilisation
◗◗ Construction très lourde et stable avec châssis
renforcé supplémentaire
◗◗ Construction et finition parfaites
C; Ø Boulon
A
◗◗ Un cliquet monté sur ressort verrouille automatiquement lors de l'attelage (doit cependant encore
être sécurisé à l'aide d'une clavette à ressort)
Le triangle d'attelage Fliegl (avec triangle pour engin) est un attelage automatique monophasé. Il peutêtre être fixé
à n'importe quel tracteur (cat. I, II et III) au niveau du système trois points avant ou arrière.
Art. n°
Triangle d‘attelage pour tracteur/Type
A
B
C
Polds env.
Unité
€ net
SPDFLM000004
Cat. Kommunal
340 mm
16 mm
16 mm
7 kg
pc.
115,00
SPDFLM000003
Cat. 0
485 mm
19 mm
22 mm
10 kg
pc.
125,00
SPDFLM000000
Cat. I
665 mm
19 mm
22 mm
38 kg
pc.
168,75
SPDFLM000001
Cat. II
820 mm
25 mm
28 mm
38kg
pc.
150,00
SPDFLM000005
Cat.II/S
820 mm
25 mm
28 mm
38 kg
pc.
185,00
SPDFLM000002
Cat.III
965 mm
32 mm
36 mm
85 kg
pc.
360,00
Contre-pièce
convient à nos triangles d'attelage
Avec sangle de sûreté réglable, à souder à l'engin de
travail correspondant.
C
A
B
Mode de fonctionnement
Poser la pointe du triangle du tracteur à un endroit du cadre en U du triangle de l'engin. Activer la commande hydraulique. L'engin s'installe
en toute sécurité dans la position de verrouillage de l'attelage. Descendre ou remonter de son tracteur pour chaque attelage n'est plus
d'actualité !
Avec version boulonnée
Art. n°
Triangle d‘attelage pour
tracteur/Type
A en
mm
B en
mm
C en mm Poids env. Unité
SPDFLM000803
Cat. Kommunal
390
480
330
5 kg
pc.
40,00
SPDFLM000801
Cat. 0
565
665
448
5 kg
pc.
45,00
SPDFLM000800
Cat. I bis III
735
845
598
15 kg
pc.
67,50
SPDFLM000802
Cat. I, II und III avec
version boulonnée
735
845
598
18 kg
pc.
90,00
€ net
Vous trouverez des barres supérieures adaptées (hydraulique ou mécanique) dans notre
catalogue principal et dans notre boutique en ligne www.agro-center.de
Adaptateur frontal
avec clapet de verrouillage automatique,
Grâce à cet adaptateur, tous les modules équipés
d'un attelage trois points
(par ex. les engins de transport de ballots avec
broches rigides)
peuvent être également fixés à
la chargeuse frontale.
Art. n°
Modèle
Poids
Unité
FLAFLM000000V
Adaptateur pour chargeuse
frontale, galvanisé (normes
européennes) pour engins avec
attelage trois points
59 kg env.
pc.
€ net
280,00
74
Adaptateur trois points – galvanisé
Adaptateur trois points
A MME
P ROGR
Les entreprises agricoles et les entreprises soustraitantes utilisent sur leurs exploitations des modules
d'engin différents avec leurs tracteurs à chargement
frontal. Ceux-ci pouvaient jusqu'à présent exclusivement être utilisés avec des chargeurs frontaux.
L'adaptateur arrière trois points pour les modules
d'engin à chargement frontal conçu par des professionnels de terrain de l'entreprise Agro-Center GmbH
à Kastl, permet désormais d'utiliser pelle, fourche à
fumier ou à ballots, etc. en les attelant d'une manière
simple au système hydraulique arrière.
D‘OU T IL L AG E
La singularité de l'adaptateur trois point arrière développé par Fliegl est son mécanisme d'encliquetage
permettant de faire basculer, de vider et de déposer
les matières à transporter et à charger sans encombre. Les tâches manuelles fastidieuses sont ainsi
oubliées. Le mécanisme de basculement de Fliegl
s'opère facilement en tirant sur un câble une fois le
système hydraulique arrière en position basse. La
descente entraîne l'encliquetage du mécanisme.
L'engin est à nouveau attelé fermement au tracteur.
2
Adaptateur trois points avec mécanisme d'encliquetage
3
4
Art. n°
Modèle
Poids
Unité
€ net
Adaptateur trois points sans mécanisme d'encliquetage
DPAFLM000000V
Adaptateur trois points,
galvanisé
65 kg env.
pc.
255,00
pc.
315,00
pc.
480,00
pc.
565,00
set
170,00
pc.
150,00
Adaptateur trois points avec mécanisme d'encliquetage
DPAFLM000005V
3 DPAFLM000006V
DPAFLM000007V
galvanisé, « avec mécanisme 70 kg env.
d'encliquetage »
galvanisé, avec mécanisme
80 kg env.
de verrouillage hydraulique
galvanisé, avec mécanisme de
80 kg env.
verrouillage et d'encliquetage
hydraulique »
Verrouillage hydraulique (set)
4 DPAFLM900010
Pince Set de
verrouillage (à l'unité)
Adaptateur trois points seul – sans attelage
DPAFLM000008
Adaptateur trois points seul
– sans attelage
75
Cadre d’attelage non-fixé, verrouillable hydrauliquement
Cadre pour adaptateur pour chargeur à pneus ou
chargeur télescopique
pour l'attelage d'engins à fixer avec
des systèmes d'échange rapide. Demandez-nous !
Art. n°
Description
ZADFLM000005
Cadre d’attelage non-fixé, verrouillable
hydrauliquement
Adaptateur intermédiaire
€ net
400,00
Permet de fixer tous les engins
à attelage aux normes européennes sur votre chargeuse frontale. Demandez-nous !
1
Art. n°
Description
€ net
1 ZADFLM000000
Adaptateur intermédiaire
2 ZADFLM100500
Kit pour verouillage hydraulique
sur demande
250,00
2
Crochet à souder à l'unité, Merlo
Art. n°
Description
Type
€ net
ZADFLM000200
Crochet à souder à
l'unité
26.6 LPT / 33.7 KT / 30.9 KT
60,00
Pièces profilées
pour modifier des outils existant
Pièces profilées
(indiquer la marque et
le type)
Pièces profilées
Pièces profilées
Pièces profilées
Pièces profilées
Pièces profilées
Catégorie de
prix
Unité
A
B
C
D
E
set
set
set
set
set
€ net
150,00
230,00
270,00
370,00
600,00
Adaptateur intermédiaire pour chargeuse sur pneus ou chargeuse télescopique
Art. n°
Description
Supplément
Adaptateur intermédiaire pour
sur un attelage
chargeuse sur pneus ou chargeu- trois points
se télescopique
Cat. II
Adaptateur intermédiaire pour
sur un attelage
ZADFLM000510
chargeur sur pneus ou chargeur
trois points
télescopique
Cat. III
Cadre d‘attelage Euronorm et fixation chariot télescopique
(Merlo/Manitou/JCB)
ZADFLM000500
€ net
1175,00
1275,00
sur demande
76
Fabricant
Type
Catégorie de
prix
Komatsu
Komatsu
Komatsu
Kramer
WA 65 - 85
WA 200 - 320
Chargeur télescopique
180, 250, 350
312 - 1150
880, chargeur télescopique
Série LA
R 410 - R 520
L506Z - 510Z
L506P - 510P
L512 - 556, chargeur télescopique
Chargeur frontal
50 HX
750, 760, 860, 865, 960, 965
Chargeur télescopique jusqu'à
6t
Kramer
Kubota
Kubota
Liebherr
Liebherr
Liebherr
A
Mailleux
Manitou
Matbro
Massey
Massey
Merlo
MF
New Holland
Nirschl
O&K
O&K
Paus
Paus
Schäffer
Schäffer
Schäffer
Schaeff
Schaeff
Sennebogen
Terex
Terex
Terex
Thaler
Venieri
Volvo
Volvo
Wacker
Weidemann
Weidemann
Zeppelin
Zeppelin
Zettelmeyer
Zettelmeyer
Catégorie de
prix
A
D
C
A
C
A
B
A
B
D
D‘OU T IL L AG E
Série AX
B
AL 70 - 150
C
AS 7-18
E
Série A-D, Série E jusqu'à
B
86 E
Atlas
AR 95
C
Bobcat
Chargeur compact
A
Bobcat
Chargeur sur pneus
B
Bobcat
D
Case
21 - 321
C
Bobcat
Case
521 - 721 Chargeur compact
D
Cat
428 B, 520, 950 G
C
Cat
902 - 908 G
A
Cat
902 H - 908 H
B
Cat
928 - 938
E
Cat
C
Claas
Ranger 975
E
Claas
B
7040
Cobmat
sur demande
Deutz
Agro Victor
B
Dieci
B
Doosan
Chargeur sur pneus
D
Faresin
B
Faucheux
blanc, gris
A
Faun
sur demande
Ford
sur demande
Gehl
SL 4625, SL 6620, 5625
B
Gerbl
sur demande
Giant
Chargeur agricole
B
Gierstad
sur demande
Hanomag
22 C, 22 D, 35 C, 35 D
B
Hanomag
15 F, 20 E, 20 F, 70 E
D
Hanomag
50 E, 55 D, 20 EFA
C
Hauer
Chargeur frontal
sur demande
Hydrema
WL 470 - 830
C
JCB
403, Robot
A
JCB
2CX, 3CX, 4CX
B
406 - 409B
520-40 - 527-55
JCB
526S
C
530-70 - 541-70, Q-FIT,
Q-HITCH
JCB
410 - 456,
D
JLG
A
John Deere
C
Kioti
Série CK
A
Type
A MME
P ROGR
Ahlmann
Ahlmann
Ahlmann
Atlas
Fabricant
B
B
C
B
C
B
C
B
sur demande
B
C
B
A
A
B
D
B
C
D
B
C
L 6 - L 10
L 15 - L 20
BL 10552 HTS
651, 652, 851, 852
mécanique
hydraulique
9380 T
SKL 821 - 832
SKL 833 - 873
TL 65
TL 80 - 120, chargeur télescopique
TL 160 - 360
Chargeur agricole
9013
L 20 - L 45 Z
L 50 - L 120 V
WL 18 - WL 57
1130-50 CX, 1230-50 CX,
1350-70 CX, 1770 CX,
2070 CX LP, 2070 CX, 2070 CX
T, 3070 CX T, 4070 CX T, T 4512
CC, 5625 CX, T 6025 CC
4070, 4204, 8080
ZL4, 6, 65
ZL7 - 12B
ZL80 - 110
302 - 602
602B - 1002
B
B
B
B
D
A
A
C
B
C
A
B
Crochet à souder pour attelage Hauer
Art. n°
Description
Supplément
€ net
1 SWRFLM900001 Crocher à souder gauche
à l'unité
30,00
1 SWRFLM900006 Crochet à souder droit
à l'unité
30,00
2 SWRFLM900007 Œillet à souder gauche
à l'unité
15,00
2 SWRFLM900008 Œillet à souder droit
à l'unité
15,00
1
2
Les pièces profilées présentées ici ne constituent qu'une
infime partie des pièces disponibles –
autres pièces disponibles sur demande !
77
Distributeur d'ensilage plat –
galvanisé
Transmission ultra-lourde
Largeur d'épandage jusqu'à 3,50 m env.
Diamètre de la plaque 1,40 m
Art. n°
Modèle
FSVFLI140000
Distributeur d'ensilage plat
Unité
€ net
pc.
2300,00
pc.
199,00
GELBIN120001
Arbre de transmission avec protecteur de surcharge, longueur
1900 mm
FSVFLI140802
Membranes latérales rétractables
set
170,00
FSVFLI140804
Membranes latérales seules
pc.
45,00
GETXXX400020
Inverseur de marche 1:2 pour attelage frontal, sans support de
fixation
pc.
540,00
Dispositif d'échange rapide pour
attelage sur broches de fourche
Grâce au système d'attelage de Fliegl, tous les engins
aux normes européennes peuvent être attelés ou
désattelés facilement, par ex. à un chariot élévateur.
Sa polyvalence devient optimale !
◗◗ Deux cylindres hydrauliques double effet
◗◗ Variante intégralement galvanisée
Atteler sans descendre de l'engin
Art. n°
Description
SWRFLM000001V
Dispositif d'échange rapide pour
attelage sur broches de fourche, galvanisé
Unité
pc.
€ net
1350,00
78
Mélangeur pour tracteur entièrement galvanisé sans arbre de transmission
À fixer au système hydraulique trois points. Basculement possible au niveau du mélangeur. Usage possible dès une cavité de 55 x 70 cm.
Puissance requise : 40 PS env. Pale de pression en trois morceaux. Diamètre de la pale : 500 mm.
A MME
P ROGR
Équipement de série :
D‘OU T IL L AG E
Mécanisme durable
résistant aux salissures – Étanchéité optimale
Pour les cuves ouvertes ou fermées !
Pale mélangeuse haute performance
Diamètre de la pale 500 mm en série
Illustration : basculement hydraulique
Art. n°
Modèle
Largeur
Unité
€ net
SRWFLI300000
Mélangeur pour tracteur
3,00 m
pc.
1600,00
SRWFLI400000
4,00 m
pc.
1650,00
SRWFLI500000
5,00 m
pc.
1700,00
SRWFLI600000
6,00 m
pc.
1750,00
SRWFLI900130
Supplément dispositif hydraulique de basculement
pc.
750,00
SRWFLI300802
Supplément pour arbre de transmission "grand angle sur une face"
– variante lourde
pc.
550,00
SRWFLI300800
Supplément pour pale mélangeuse Ø 600 mm (pour une performance de mélange maximum –
Puissance du tracteur minimum requise : 100 PS ),
Le diamètre livré est dans ce cas de 600 mm au lieu de 500 mm
pc.
150,00
79
Trémie de transbordement pour
plaquette de bois « DACHS »
...des solutions individuelles
grâce à un système modulaire
Raccords 90°
Mangeoire d'accueil avec montage latéral de tuyau
Mangeoire d’accueil avec élément
supérieur et couvercle
Raccord 45°
Mangeoire d'accueil avec
montage central
de tuyau
Mangeoire d'accueil avec
circuit de sécurité actionné par
câble
Raccord 45°
avec fermeture rapide
Raccord 90° avec
fermeture rapide
80
A MME
P ROGR
D‘OU T IL L AG E
Exemple de montage :
Mangeoire d'accueil avec circuit de sécurité actionné par câble
Conduit de rallonge
Raccord tubulaire 90° tube à tube
Raccord 90° tube à tube
Pour l'insertion du conduit de la
mangeoire des deux côtés
Type D
Partiteur à bec
Type A
Type E
Raccord 45° tube à tube
Pour l'insertion du conduit de la
mangeoire des deux côtés
Type B
Type C
Conduit de rallonge
81
Extrêmement ajustable – convient pour tous les usages !
Différents systèmes de tube rallonge,
par ex. tube rallonge vers une cuve située dans une cave
Largeur de l’auge : 2,80 m
Puissance de débit en fonction du volume de remplissage : env. 1 m3/Min
Systèmes sur-mesure
Galvanisé à chaud
82
A MME
P ROGR
D‘OU T IL L AG E
Rabattable et mobile !
Mangeoire d'accueil
avec fond hydraulique
rabattable
◗◗ Faible hauteur de basculement
Système de remplissage haute performance –
Puissance de débit en fonction du volume de remplissage :
env. 2 m3/Min
◗◗ Débit plus volumineux
Mécanisme légèrement
basculant sur la paroi
grâce à une poignée
pratique
Mobile grâce
aux roues de transport (en option)
À visser, à réglage continu
Réglage de la
hauteur
Entonnoir grand volume avec alimentation hydraulique
Disponible sur demande !
83
Remorque bagagère à fond poussant
◗◗ Idéale pour le transport de bois fendu ou de bûches à brûler
◗◗ Volumes de charge de 6,8 m3 à 9 m3
◗◗ Décharge facile dans les bâtiments peu élevés
Espace de stockage plat : pas de morceaux de
bois coincés, par ex. lors de l'expulsion de bois
de chauffage
Art. n°
Description
Hauteur de
chargement
PKWASW100000
Remorque
bagagère à fond
poussant
Remorque
bagagère à fond
poussant
770 mm
env.
770 mm
env.
PKWASW100002
La technologie d'expulsion garantit le vide
complet.
Déchargement rapide grâce à une pompe
électro-hydraulique 12 V
Pneus
Poids global
autorisé
Dimensions intérieures de la caisse
Unité
6,8 m3 env.
165/ R 13 C 96/94 N
3000 kg
3156 x 2100 x 1020 mm
pc.
8900,00
9,0 m3 env.
195/50 R 13 C 104/101 N
3500 kg
4100 x 2100 x 1020 mm
pc.
9900,00
Volume de
chargement
€ net
Pompe électro-hydraulique également disponible en 220 V sur demande
84
Fendeuse de bûche « Crocodile »
Le fendeur de bois peut être attelé et utilisé une fois monté sur des
engins mobiles différents : tracteurs avec ou sans chargeur frontal,
chargeur sur pneus et chargeur télescopique avec attelage avant
ou arrière, ou encore en chargement frontal avec des excavatrices.
La version rabattable est le système idéal pour un usage avec des
remorques.
Un autre avantage : le bras basculant réglable en continu saisit le
tronc et le fait pivoter sur la face souhaitée. Une cale de fendage
disposée horizontalement fend le bois avec une force de 25 t
par morceau. Les bûches sont simultanément entassées soit sur
une pile de bois de chauffage, soit sur une remorque prête à être
chargée.
Pour ce type de configuration, une connexion hydraulique double
effet et un attelage trois points suffisent.
Résultat : une économie d'énergie et de temps. Si vous maîtrisez le
maniement de la fendeuse Fliegl, vous n'aurez pas besoin d'être aidé.
A MME
P ROGR
pour les troncs de bois long, diamètre jusqu'à Ø 900 mm, force de fendage 25 t env.
D‘OU T IL L AG E
Orientation mécanique
Variante rabattable
Stu
fenlo
s
ar
schwenkb
Fendeuse de bûche « Crocodile » à orientation mécanique
Art. n°
Force de fendage
Modèle
Unité
SPFFLM000001
25 t env.
orientation mécanique pour une fixation à l'avant ou l'arrière, une chargeuse sur pneus ou une
excavatrice
pc.
€ net
4800,00
Fendeuse de bûche « Crocodile » rabattable
(par ex. pour une remorque) – réglage optimal de la vente grâce à une table de travail intégrée
Art. n°
Force de fendage
Modèle
Unité
SPFFLM000002
25 t env.
rabattable, par ex. pour une remorque,
réglage optimal de la vente grâce à une table de travail intégrée
pc.
€ net
6000,00
85
Grappin hydraulique « Combi »
avec lame de remblayage
et système d'attelage trois points aux normes européennes
◗◗ Modèle très lourd et très stable
(poids propre 340 kg env.)
◗◗ Largeur de l'ouverture 1400 mm
(diamètre minimum 100 mm)
◗◗ Dorénavant, plus besoin de travail
manuel fastidieux pour entasser et réorganiser le
bois.
◗◗ Le grappin peut être accroché à quatre longueurs
différentes en fonction des besoins. Vous pouvez
ainsi toujours régler le grappin en fonction des
conditions
◗◗ L'accroche aux normes européennes permet
d'entasser le bois également sur de hautes piles.
◗◗ Peut servir pour alimenter une déchiqueteuse pour
branches d'arbre, comme pince de transbordement, et de nombreuses autres utilisations
◗◗ Un dispositif de détournement spécial permet
au cylindre hydraulique double effet lourd de bénéficier d'une force de fermeture de 10 t env.
Art. n°
Type RZ 185 « Combi »
RZXFLM165001
livrée avec toutes les connexions hydrauliques et
un attelage trois points aux normes européennes
Unité
pc.
€ net
1800,00
Grappin hydraulique
Avec système d'attelage trois points
Convient particulièrement pour
les troncs d'arbre très lourds
Plusieurs rondins (arbre à papier)
◗◗ Modèle très lourd et très stable
(poids propre 210 kg env.)
◗◗ Un dispositif de détournement spécial permet
au cylindre hydraulique double effet lourd de
bénéficier d'une force de fermeture énorme. Des
dents disposées en couronne sur tout le pourtour
du grappin empêchent le glissement des troncs
d'arbre
◗◗ Zone d'inclinaison 90° vers la gauche et la droite
: trois points de rotation garantissent l'adaptation
optimale du grappin à tous les types d'exploitation
et à tous les usages
◗◗ Fixation facile à l'attelage trois points du tracteur
grâce à une béquille rabattable
Art. n°
Type RZ 185
RZXFLM165000
Livrée avec toutes les connexions hydrauliques
et un attelage trois points de cat. II
pc.
1500,00
à l'unité, avec toutes les connexions hydrauliques,
sans attelage trois points et normes européennes
pc.
1100,00
RZXFLM165004
Unité
€ net
86
Grappin hydraulique télescopique « LongNeck »
A MME
P ROGR
avec lame de remblayage (avec système d'attelage trois points et normes européennes)
◗Modèle très lourd et très stable (poids propre 438 kg env.)
◗Largeur de l'ouverture 1400 mm (diamètre minimum 100 mm)
◗Dorénavant, plus besoin de travail manuel
fastidieux pour entasser et réorganiser le bois.
◗Le grappin dispose d'un système télescopique. La longueur de travail s'ajuste individuellement
◗L'accroche aux normes européennes permet d'entasser le bois également
sur de hautes piles
◗Connexion et tuyaux hydrauliques inclus
D‘OU T IL L AG E
Réglage selon les besoins et les opérations de
travail grâce au bras télescopique
L'articulation pivot avec roulement à billes
garantit une mobilité et une sécurité optimale au
moment de la saisie des matériaux
Art. n°
Type RZ 185 « LongNeck »
RZXFLM165002
livré avec toutes les connexions hydrauliques et un attelage trois points aux normes européennes
Peut également être fixé sur un chargeur frontal
Unité
pc.
€ net
2975,00
87
Pince de transbordement hydraulique
◗◗ Idéale pour tous les chargeurs frontaux, chargeurs,
grues de chargement, etc.
3
◗◗ Grâce au dispositif de renversement, le cylindre
hydraulique double effet dispose d'une force de
fermeture très élevée
1
◗◗ Poids propre : 80 kg env.
2
◗◗ Idéale pour le transbordement
de troncs d'arbre
Système de pesage en option Demandez-nous !
Notre gamme inclue également les vannes de transfert électromagnétiques adaptées destinées à un
3ème ou 4ème circuit de circulation d'huile. Aucun
clapet de commande supplémentaire n'est cependant nécessaire pour la pince de transbordement ou
le moteur couple.
Art. n°
Type VZ 110
Unité
VZXFLM110000
livré avec toutes les connexions hydrauliques (sans
les tuyaux vers le tracteur) et un attelage par vis cylindrique
d'assemblage
pc.
€ net
800,00
Accessoires convenant pour notre pince de transbordement VZ 110
Art. n°
Type/Variante
VZXFLM110110
VZXFLM110112
2 VZXFLM900010
Rallonge pour crochet de
suspension
Rotateur hydraulique à l'infini 3,0
t – sans tuyaux et connexions
vissées
Rotateur hydraulique à l'infini 4,5
t – sans tuyaux et connexions
vissées
Raccord pour moteur couple 4,5 t
convient à/Ø
Unité
€ net
pour VZ 110
pc.
500,00
pour VZ 110
pc.
600,00
Ø 60 mm
pc.
75,00
Unité
€ net
4
Cette rallonge de qualité supérieure vous permet de
suspendre votre pince de transbordement selon vos
souhaits à 4 distances différentes comprises entre
1,5 m et 2,5 m env. Grâce à son mode de réglage
pratique, la pince s'adapte toujours idéalement aux
besoins.
Ce produit se caractérise par une construction solide
et une qualité exceptionnelle.
5
Attelage/Description
Capacité
de charge
Modèle
3 VZXFLM110111V
Avec systèmes d'attelage trois
points et aux normes européennes,
attelage sur chariot-élévateur
2 t env.
galvanisé
pc.
560,00
4 RZXFLM165900V
Systèmes d'attelage trois points et
1,5 t env.
galvanisé
pc.
440,00
5 RZXFLM900125
Fixation pour BIG-BAG
à l'unité
pc.
70,00
Pour montage sur chargeur à roues
ou télescopique
galvanisé
pc.
1060,00
Art. n°
LHVRTL000000V
88
Lame frontale de remblayage Fliegl
A MME
P ROGR
La forme singulière et les bords latéraux dentelés
de cette lame frontale de remblayage permettent de
transporter un arbre sans aucun problème ou risque
de glissement.
◗◗ Convient à tous les chargeurs frontaux avec attelage aux normes européennes
◗◗ Construction particulièrement stable
◗◗ Capacité de charge : 3000 kg
Modèle
Poids
Unité
€ net
FPSFLM000000
Lame de remblayage de 1500 mm
(modèle standard), avec
290 kg
bords latéraux dentelés, vernis
pc.
1090,00
FPSFLM000000V
(modèle standard), avec bords
290 kg
latéraux dentelés, galvanisée
pc.
1190,00
FPSFLM000005
avec bras hydraulique
330 kg
(connexion double effet requise),
vernie
pc.
1650,00
FPSFLM000005V
avec bras hydraulique
330 kg
(connexion double effet requise),
galvanisée
pc.
1750,00
Cercleuse de bois
D‘OU T IL L AG E
Art. n°
Les embrasures permettent de couper directement le bois disposé sur
l'engin de cerclage (33, 50, 100 cm)
◗◗ Attelage aux normes européennes
◗◗ Cercler, transporter, déposer, saisir et transborder...
avec l'engin de cerclage
◗◗ 1 m3 découpé en bûches en
quelques minutes grâce à la tronçonneuse
◗◗ La plaque de butée peut s'utiliser à gauche
ou à droite
◗◗ Différentes longueurs de bûches possibles
◗◗ Travailler en toute sécurité
◗◗ Économie de temps – l'aide d'une deuxième
personne est superflue
Entièrement galvanisé
Le tas de bois cerclé peut être empilé avec une chargeuse frontale
Le bois peut être coupé directement sur l'engin de cerclage
Le tas de bois cerclé peut être chargé sur une chargeuse frontale
Ficelage en bottes professionnel
directement sur l'engin avec
une bande de cerclage
Art. n°
Description
FORFLI000000V
Cercleuse de bois
Unité
pc.
€ net
1300,00
89
Malaxeur « Favorite »
◗◗ Cuve en acier de qualité supérieure, fond rigidifié en étoile
◗◗ Attelage au niveau de la barre inférieure avec 3 options de réglage
◗◗ Anneau en fer en forme de U extrêmement résistant sur le haut de la cuve
◗◗ Registre pour la vidange à l'arrière (particulièrement étanche et facilement maniable)
◗◗ Lourde grille de protection (en acier bleu)
◗◗ Arrivée d'eau
◗◗ Arbre de transmission avec une dentelure particulièrement fine de 70 mm
◗◗ Fixation durable du dispositif de mélange, protégé des salissures
◗◗ Outils de mélange en acier résistant à l'usure haute solidité (pouvant être déplacé
latéralement ou vers le bas)
◗◗ 3 Ressorts de mélangeur particulièrement puissants (ajustable au coude)
◗◗ Diamètre de remplissage : 1300 mm pour 600 litres / 1580 mm pour 800 litres
◗◗ Distributeur sur la paroi latérale, glissière de décharge à l'arrière
◗◗ Tôle de protection anti-projections
Malaxeur Favorite 600
Débit en 1 h : 10 m3 env. (temps de mélange effectif),
Puissance requise : à partir de 50 PS
◗◗ Arbre de transmission avec limiteur de charge
◗◗ Engrenage monoétagé, rapport 1:8
◗◗ Apprêt et deux couches de peinture
Art. n°
Modèle
Unité
€ net
MFVFLA600000
Volume à mélanger : 600 l. Poids propre : 520 kg
pc.
2350,00
pc.
2620,00
MFVFLA800000
Accessoires pour Favorite 600 et Favorite 800
Débit en 1 h : 12 m3 env. (temps de mélange effectif),
Puissance requise : à partir de 90 PS
MSSZUB401006
Arceau de remplissage
pc.
119,90
MFAZUB400004
Glissière de décharge pivotante
pc.
981,00
MSSZUB401007
Pas d'autorisation nécessaire pour le châssis
pc.
1199,00
MFAZUB400001
Ensacheuse
pc.
294,30
Malaxeur « Elektro »
◗◗ Cuve en acier de qualité supérieure, fond rigidifié en étoile
◗◗ Fixation durable du dispositif de mélange, protégé des salissures
◗◗ Moteur électrique 5,5 kW
◗◗ Outils de mélange en acier résistant à l'usure haute solidité (pouvant
être déplacés latéralement ou vers le bas)
◗◗ Anneau en fer en forme de U extrêmement résistant sur le haut de la
cuve
◗◗ 3 ressorts de mélangeur particulièrement puissants (ajustables au coude)
◗◗ Glissière de décharge amovible
◗◗ Diamètre de remplissage 1200 mm
◗◗ Lourd grillage de protection
Malaxeur 200 E
Poids propre : 240 kg env.
Pieds amovibles 300 mm,
Avertissement : la quantité de remplissage peut être réduite de 50 %
en cas de matières nécessitant une
puissante force de mélange
Malaxeur 300 E
Poids propre : 300 kg env.
Pieds amovibles 300 mm,
Avertissement : la quantité de
remplissage peut être réduite de 50 %
en cas de matières nécessitant une
puissante force de mélange
Art. n°
Modèle
Unité
€ net
Malaxeur 200 E
MEXFLA200000
pc.
3500,00
pc.
3700,00
MFAZUB400004
pc.
981,00
MSSZUB401006
pc.
119,90
MSSZUB401009
Plateforme accessible avec échelle
pc.
872,00
MSSZUB401010
Plateforme avec zone de stockage et échelle
pc.
1635,00
MFAZUB400001
Ensacheuse
pc.
294,30
Malaxeur 200 E
MEXFLA300000
Accessoires
90
A MME
P ROGR
Malaxeur « Favorite » avec
remplissage automatique
Cet outil polyvalent économique maîtrise la technologie des mélangeurs à la perfection. Qu'il s'agisse des
variantes de construction hautes, basses ou en canal,
le modèle original de Fliegl connaît un énorme succès
dans le monde entier. Il allie parfaitement technique innovante, construction robuste et souplesse
d'utilisation. Le résultat ? Il est plus économique et
dure longtemps.
◗◗ Grille de protection en acier à ressort
D‘OU T IL L AG E
◗◗ Fixation durable du dispositif de mélange, protégé
des salissures
◗◗ Outils de mélange ajustables latéralement et vers le
bas grâce à 3 ressorts
◗◗ Glissière de décharge amovible
◗◗ Distributeur sur la paroi latérale monté sur ressort
◗◗ Attelage au niveau de la barre inférieure avec 3
options de réglage
◗◗ Rapport d'engrenage 1:8
Brevet européen
L'auto-remplissage fait gagner du temps
Mélange durant le trajet
Pour remplir, mélanger et vider
en une seule opération
Pas besoin de deuxième tracteur
Pas besoin d'être aidé : l'économie de personnel augmente la rentabilité
Bras mélangeur réglable
Efficacité optimale avec une seule personne
Art. n°
Modèle
Unité
€ net
Malaxeur avec remplissage automatique 400 FA
MFAFLA040000
pc.
3150,00
pc.
4030,00
pc.
4570,00
pc.
5770,00
MFAZUB400001
Ensacheuse
pc.
294,30
MFAZUB400003
Registre supplémentaire pour la vidange manuelle à
gauche
pc.
512,30
MFAZUB400004
pc.
981,00
MFAZUB400002
Rallonge de barre inférieure pour FA 400 et FA 600
pc.
130,80
MFAZUB401001
Commande hydraulique avec tuyaux pour FA
pc.
1580,50
MFAFLA060000
MFAFLA080000
MFAFLA100000
Accessoires
91
Malaxeur « Garant »
◗◗ Cuve en acier de qualité supérieure,
fond rigidifié en étoile
◗◗ Attelage au niveau de la barre inférieure avec 3
options de réglage
◗◗ Anneau en fer en forme de U extrêmement résistant
sur le haut de la cuve
◗◗ Registre pour la vidange à l'arrière
(particulièrement étanche et facilement maniable)
◗◗ Lourde grille de protection (en acier bleu)
◗◗ Fixation durable du dispositif de mélange,
protégé des salissures
◗◗ Outils de mélange en acier résistant à l'usure haute
solidité (pouvant être déplacés latéralement ou
vers le bas)
Qualité optimale grâce à des
matériaux spéciaux (acier à grain fin)
Dispositif de mélange à triple moyeu
Construction stable grâce à une
expérience de
plusieurs années dans
l'élaboration de mélangeurs
Longue durée de vie
Grille de protection ultra-lourde
(dispositif de mélange verrouillable)
Arbre de transmission avec limiteur
de charge
Tôle de protection anti-projections
◗◗ 3 ressorts de mélangeur particulièrement puissants
(ajustables au coude)
◗◗ Diamètre de remplissage 1200 mm
Art. n°
◗◗ Distributeur sur la paroi latérale, glissière de
décharge à l'arrière
Modèle
Unité
€ net
Malaxeur Garant 401 SS
MSSFLA040100
pc.
2280,00
pc.
2670,00
pc.
3050,00
pc.
4120,00
MSSZUB401001
Commande hydraulique
avec tuyaux pour mélangeur SS
pc.
1199,00
MSSZUB401002
Moteur électrique 5,5 kW pour Garant 401 SS
pc.
1722,20
MSSZUB602102
Moteur électrique 11 kW pour Garant 602 SS
pc.
2834,00
MSSZUB602102
Moteur électrique 11 kW pour Garant 802 SS
pc.
2834,00
Performance horaire : 12 m3 env. (temps de mélange effectif).
Puissance requise : à partir de 80 PS.
Diamètre de remplissage 1580 mm
MSSZUB102002
Moteur électrique 18,5 kW pour Garant 1002 SS
pc.
3411,70
MSSZUB401003
Interrupteur électrique (63 Amp)
avec prise pour Garant 401 SS
pc.
545,00
MSSZUB602103
avec prise pour Garant 602 SS + 802 SS
pc.
599,50
MSSZUB102003
avec prise pour Garant 1002 SS
pc.
654,00
MSSZUB401004
Moteur diesel
pc.
9156,00
MFAZUB400002
Rallonge de la barre inférieure
pc.
130,80
MSSZUB401005
Revêtement intérieur en acier Hardox
pour Garant 401 SS
pc.
1199,00
MSSZUB602104
pour Garant 602 SS
pc.
1308,00
MSSZUB802002
pour Garant 802 SS
pc.
1417,00
MSSZUB102004
pour Garant 1002 SS
pc.
1645,90
MFAZUB400004
pc.
981,00
MSSZUB401006
pc.
119,90
MSSZUB401007
Châssis (sans autorisation)
pc.
1199,00
MSSZUB401008
Pieds extensibles jusqu'à 1200 mm
pc.
1744,00
MSSZUB401009
Plateforme accessible avec échelle
pc.
872,00
MSSZUB401010
Plateforme avec zone de stockage et échelle
pc.
1635,00
MFAZUB400001
Ensacheuse
pc.
294,30
◗◗ Engrenage à double étage, rapport 1:11
MSSFLA060200
MSSFLA080200
MSSFLA102000
Accessoires
92
Épandeuse électrique universelle VT 2.9
Illustration avec attelage trois points
(disponible en option)
Art. n°
SBWXXX700130
Semeuse électrique universelle VT 2.9
Unité
pc.
670,00
SBWXXX700135
Attelage trois points constitué d'un attelage sur barre
supérieure et inférieure
pc.
38,00
SBWXXX700136
Déflecteurs, tôle-guide en 3 parties
pc.
42,00
D‘OU T IL L AG E
Contenance : 100 litres • Poids : 25 kg
Dimensions l x L x h 90 x 52 x 60 cm
Entraînement par moteur 12V( 110 W)
Largeur d'épandage : 2-24 m (réglable en continu)
Équipement de série : châssis peint par poudrage / récipient
en plastique de 100 litres
Couvercle sur le récipient / Longueur du câble d'alimentation
électrique : 3 m s
Longueur du câble vers l'engin : 6 m / boîtier de commande
/ goupilles élastiques pour graminacées
A MME
P ROGR
Champ d'application principal : culture dérobée / engrais et
microgranulé / replantation de gazon / poison pour escargots
/ également pour les produits d'ensilage
€ net
Accessoires
Épandeur de sel électrique VT 1.4 S
Champ d'application principal : sel, produits de déneigement
/ culture dérobée / engrais et microgranulé /replantation de
gazon / poison pour escargots /
également pour les produits d'ensilage
Contenance : 38 litres • Poids : 12 kg
Dimensions l x L x h : 45 x 45 x 50 cm
Entraînement : moteur 12V (1500 UpM, 0,8 Nm)
Largeur d'épandage : 2-7 m (réglable en continu)
Équipement de série : châssis revêtement Triplex : galvanisé +
revêtement par immersion cathodique + peinture par poudrage / Récipient en plastique de 38 litres /
Couvercle pour le récipient / Longueur du câble
d'alimentation électrique : 3 m / Longueur du câble vers
l'engin : 6m / Boîtier de commande / Attelage sur la barre
supérieure (dispositif d'attelage à broche disponible dans les
accessoires)
Art. n°
Description
SBWXXX700131
Épandeur de sel
Unité
pc.
€ net
690,00
Épandeur mono-disque XA 150
◗Largeur d'épandage : 6 - 18 m
◗Contenance : 143 litres
◗avec dispositif de mélangeur interne
◗Prise de force (540 tours/min) comprise dans la livraison
◗Alimentation : 6 kW
◗Dimensions : 930 x 900 mm
age
l'épand
r
u
o
p
r
tilise
ent : à u avec un disque e
m
e
s
is
t
r
t
qu
Ave
sivemen Adaptateur pour dis
lu
c
x
e
l
e
de s
apté !
8
dage ad dage SBWXXX70014
n
a
p
é
'
d
pan
◗Poids : 42 kg
d'é
Art. n°
SBWXXX700146
Épandeur mono-disque XA150 à entraînement par prise de force, 143 l
Unité
pc.
€ net
SBWXXX700149
Déflecteur pour épandeur mono-disque XA150
pc.
126,01
SBWXXX700148
Disque d'épandage VA pour épandeur mono-disque XA150
pc.
115,08
546,22
93
Rouleau de balayage « PowerPro » avec attelage aux normes européennes
Aux normes européennes. Peut être monté sur un chargeur frontal combiné avec une benne pour lourde charge. Disponible
également pour chargeur sur pneus ou chargeur télescopique
Un unique passage avec la balayeuse suffit, même en
cas de grosses salissures incrustées dans la chaussée
en raison du passage des véhicules
Vidange d'une grande simplicité
Peut emmagasiner de grosses quantités
Illustration avec des balais latéraux
en option
Balayeuse combinée avec une benne pour lourde charge avec attelage aux normes européennes
Art. n°
Modèle
Largeur
Unité
KEHPRO120010
Brosses de balayage en plastique
1200 mm
pc.
2200,00
KEHPRO150010
1500 mm
pc.
2300,00
KEHPRO180010
1800 mm
pc.
2400,00
KEHPRO200010
2000 mm
pc.
2500,00
KEHPRO220010
2200 mm
pc.
2600,00
KEHPRO240010
2400 mm
pc.
2650,00
KEHPRO260010
2600 mm
pc.
2700,00
KEHPRO280010
2800 mm
pc.
3150,00
Art. n°
Modèle
Largeur
KEHPRO120000
Brosses de balayage mixtes – acier/plastique
1200 mm
pc.
2400,00
KEHPRO150000
1500 mm
pc.
2500,00
KEHPRO180000
1800 mm
pc.
2600,00
KEHPRO200000 Brosses de balayage mixtes – acier/plastique
2000 mm
pc.
2700,00
KEHPRO220000
2200 mm
pc.
2800,00
2400 mm
pc.
2850,00
KEHPRO260000
2600 mm
pc.
2950,00
2800 mm
pc.
3350,00
Art. n°
Modèle
Largeur
Unité
KEHPRO000010
Supplément poils plus épais pour des usages extrêmes
Unité
€ net
pc.
€ net
€ net
150,00
KEHPRO000020 Supplément balais latéraux, Ø 350 mm/600 mm - montage à droite
pc.
950,00
KEHPRO000025 Supplément balais latéraux, Ø 350 mm/600 mm - montage à gauche
pc.
950,00
Art.Nr.
Modèle
Supplément
Unité
€ net
KEHPRO900012
Balai brosse POWERPRO
1,20 Balai synthétique
pc.
KEHPRO900115
pc.
1770,00
KEHPRO900118
pc.
2010,00
1730,00
KEHPRO900120
pc.
1870,00
KEHPRO900122
pc.
1840,00
KEHPRO900124
pc.
1825,00
KEHPRO900126
pc.
1770,00
KEHPRO900128
pc.
2170,00
Art.Nr.
Modèle
Supplément
KEHPRO900112
KEHPRO900015
KEHPRO900018
Unité
€ netto
1,20 m Balai mixte
pc.
1930,00
1,50 m Balai mixte
pc.
1970,00
1,80 m Balai mixte
pc.
2010,00
KEHPRO900020
2,00 m Balai mixte
pc.
2070,00
KEHPRO900022
2,20 m Balai mixte
pc.
2040,00
KEHPRO900024
2,40 m Balai mixte
pc.
2025,00
KEHPRO900026
2,60 m Balai mixte
pc.
2020,00
KEHPRO900028
2,80 m Balai mixte
pc.
2370,00
94
Rouleau de balayage « PowerPro » avec attelage pour chargeur sur pneus
A MME
P ROGR
D‘OU T IL L AG E
chargeuse télescopique (brosse de balayage en plastique)
Art. n°
Largeur
Modèle
Unité
€ net
KEHHRT120010
1200 mm
pc.
2700,00
KEHHRT150010
1500 mm
pc.
2800,00
KEHHRT180010
1800 mm
pc.
2900,00
KEHHRT200010
2000 mm
pc.
3000,00
KEHHRT220010
2200 mm
pc.
3100,00
KEHHRT240010
2400 mm
pc.
3150,00
KEHHRT260010
2600 mm
pc.
3200,00
KEHHRT280010
2800 mm
pc.
3650,00
chargeuse télescopique (brosse de balayage mixte – acier/plastique)
Art. n°
Largeur
Modèle
Unité
€ net
KEHHRT120000
1200 mm
pc.
2900,00
KEHHRT150000
1500 mm
pc.
3000,00
KEHHRT180000
1800 mm
pc.
3100,00
KEHHRT200000
2000 mm
pc.
3200,00
KEHHRT220000
2200 mm
pc.
3300,00
KEHHRT240000
2400 mm
pc.
3350,00
KEHHRT260000
2600 mm
pc.
3450,00
KEHHRT280000
2800 mm
pc.
3850,00
Balayeuse pour attelage sur chariot-élévateur
Autres
systèmes
d'attelag
ee
largeurs d
isponible t
s sur
demande
.
Brosse de balayage avec 10 séries de balai. Longueur des poils du balais : 280 mm, temps de démontage court
Art. n°
Modèle
Dimensions
KEBFLI150000
Balai pour chariot-élévateur
1500 mm
Unité
€ net
pc.
1250,00
Accessoires
KEHFLI900082
Profil en C pour balai – métal
34 mm x 1560 mm
pc.
12,80
KEHFLI900080
Balai en bandes
Hauteur : 280 mm. Longueur : 1495 mm. Épaisseur 2,5 mm
pc.
43,35
95
Balayeuse Type 500
◗◗ entièrement galvanisée
◗◗ Solide carter de machine
◗◗ Moteur à huile puissant (bonne connexion des brides,
clips et tuyaux)
◗◗ Roues directionnelles stables Ø 250 mm
◗◗ Rouleau de balayage avec poils en plastique résistants
◗◗ Diamètre de la brosse en plastique 520 mm
◗◗ Membrane anti-éclaboussures en caoutchouc
Balayeuse avec dispositif d'arrosage
Balayeuse
sans balais latéraux
Balayeuse KEH 155 - Type 500
Art. n°
Description
Largeur
€ net
KEHFLI155000
155 cm
1480,00
KEHFLI155800
Attelage trois points pour chargeur frontal ou arrière
avec système de fixation au triangle du tracteur
273,00
KEHFLI155802
Module de fixation à un chariot-élévateur avec équilibrage pendulaire
546,00
KEHFLI155801
Module de fixation aux normes européennes avec équilibrage pendulaire
746,00
KEHFLI155808
Attelage pour chargeur sur pneus avec équilibrage pendulaire
861,00
KEHFLI155819
Tête pivotante hydraulique
450,00
KEHFLI155811
Cuve de collecte des déchets avec vidange hydraulique
514,50
KEHFLI155815
Mode standby du balayage pour la cuve de collecte
400,00
KEHFLI155806
Dispositif d'arrosage avec cuve de 120 l
KEHFLI155807
Balais latéraux
661,50
KEHFLI155810
Brosses de balayage mixtes – plastique/acier
262,50
KEHFLI155812
Roue porteuse devant requise pour un attelage avec équilibrage pendulaire
170,00
1400,00
Art. n°
Description
Largeur
€ net
KEHFLI185000
185 cm
1600,00
KEHFLI185800
273,00
KEHFLI185802
546,00
KEHFLI185801
746,00
KEHFLI185808
861,00
KEHFLI185819
450,00
KEHFLI185811
514,50
KEHFLI185815
400,00
KEHFLI185806
KEHFLI185807
Balais latéraux
661,50
KEHFLI185810
315,00
KEHFLI185812
170,00
1400,00
96
A MME
P ROGR
D‘OU T IL L AG E
Art. n°
Description
Largeur
€ net
KEHFLI230000
230 cm
1750,00
KEHFLI230800
273,00
546,00
KEHFLI230802
KEHFLI230801
746,00
KEHFLI230808
861,00
450,00
KEHFLI230819
KEHFLI230811
514,50
KEHFLI230815
400,00
KEHFLI230806
KEHFLI230807
Balais latéraux
661,50
KEHFLI230810
388,50
KEHFLI230812
170,00
1400,00
Art. n°
Description
Largeur
€ net
KEHFLI280000
280 cm
2170,00
KEHFLI280800
273,00
KEHFLI280802
546,00
KEHFLI280801
746,00
KEHFLI280808
861,00
450,00
KEHFLI280819
KEHFLI280811
672,00
KEHFLI280816
400,00
KEHFLI280806
KEHFLI280807
Balais latéraux
661,50
KEHFLI280810
420,00
KEHFLI280814
Protection anti-éclaboussures de la cuve de collecte des déchets pour les balayeuses de 2800 mm
KEHFLI280815
Renfort avant pour balayeuse 2800 mm
135,00
KEHFLI280812
170,00
1400,00
76,00
Rouleau de balayage
à l'unité, pour un montage individualisé (ne convient pas comme brosse de rechange pour les balayeuses Fliegl)
Art. n°
Descriptif/Variante
Dimensions
€ net
KEHFLI900051
Rouleau de balayage en polypropylène
Longueur : 750 mm, Ø 400 mm, arbre carré 45 mm
120,00
KEHFLI900053
120,00
KEHFLI900059
130,00
KEHFLI900050
130,00
KEHFLI900065
145,00
KEHFLI900067
145,00
KEHFLI900055
Rouleau de balayage en polypropylène/fil ondulé
130,00
KEHFLI900057
130,00
KEHFLI900061
140,00
KEHFLI900063
140,00
97
Balayeuse Type 600 - pour l'industrie
◗◗ Réglage en continu de la brosse de la balayeuse – l'usure de la brosse s'effectue donc
d'une manière uniforme
◗◗ Réglage automatique de la cuve de collecte des déchets
98
◗◗ Carter ultra-renforcé
◗◗ Moteur à huile puissant (bonne connexion des brides, clips et tuyaux)
◗◗ Roues directionnelles stables
◗◗ Rouleau de balayage avec poils en plastique résistants Ø 600 mm
A MME
P ROGR
Autres sy
stèmes
d'attelag
e et large
urs
disponible
s sur
demande
.
◗◗ entièrement galvanisée
◗◗ Membrane anti-éclaboussures en caoutchouc
Balayeuse KEH 185 - Type 600 - pour l'industrie
Description
Largeur
€ net
KEHFLI000185
185 cm
3900,00
D‘OU T IL L AG E
Art. n°
KEHFLI800185
350,00
KEHFLI802185
650,00
KEHFLI801185
850,00
KEHFLI808185
950,00
KEHFLI819185
500,00
KEHFLI811185
900,00
KEHFLI815185
600,00
KEHFLI806185
KEHFLI807185
Balais latéraux
KEHFLI810185
350,00
KEHFLI812185
500,00
1500,00
900,00
Art. n°
Description
Largeur
€ net
KEHFLI000230
230 cm
4500,00
KEHFLI800230
350,00
KEHFLI802230
650,00
KEHFLI801230
850,00
KEHFLI808230
950,00
KEHFLI819230
500,00
KEHFLI811230
900,00
KEHFLI815230
600,00
KEHFLI806230
KEHFLI807230
Balais latéraux
KEHFLI810230
350,00
KEHFLI812230
500,00
1500,00
900,00
Art. n°
Description
Largeur
€ net
KEHFLI000280
280 cm
5100,00
KEHFLI800280
350,00
KEHFLI802280
650,00
KEHFLI801280
850,00
KEHFLI808280
950,00
KEHFLI819280
500,00
KEHFLI811280
900,00
KEHFLI815280
600,00
KEHFLI806280
KEHFLI807280
Balais latéraux
KEHFLI810280
350,00
KEHFLI812280
500,00
1500,00
900,00
99
Tarière « GARANT »
◗◗ Attelage trois points
◗◗ Guidage parallèle
◗◗ Pour le forage de trous d'un diamètre jusqu'à 500 mm
◗◗ Profondeur du forage : 1200 mm max.
◗◗ Mécanisme de transmission lourd
◗◗ Inclinaison hydraulique en série
◗◗ Sans mèche
Différents
réglages
possibles
Ajustement personnalisé de la tarière sur le tracteur (en remplacement de la barre supérieure). Ainsi, l'angle de fixation du dispositif
de forage s'élève exactement à 90° .
Art. n°
GARANT/Variante
Unité
€ net
ERGJFM000000
(sans mèche), vernis
pc.
2400,00
ERGJFM000000V
(sans mèche), galvanisé
pc.
2600,00
pc.
300,00
ERGJFM000802
hydraulique Moteur avec direction vers la droite et la gauche
Supplément
Livraison sans arbre de transmission
Art. n°
Modèle
Unité
ERHJFM000000
Attelage aux normes européennes
pc.
1990,00
ERHJFM000001
pc.
1790,00
ERHJFM000002
Système d'attelage
pc.
1740,00
ERHJFM000003
à atteler sur une chargeuse sur pneus ou une chargeuse
télescopique
pc.
sur demande
300,00
Tarière à entraînement hydraulique
◗◗ Moteur hydraulique
◗◗ Quantité d'huile nécessaire : 40 l env.
◗◗ Tuyaux hydrauliques inclus
◗◗ Moteur hydraulique direction droite et gauche
◗◗ Clapet de refoulement
◗◗ Sans mèche
Avertissement : Tarière à entraînement hydraulique
convenant exclusivement pour Ø 300 mm
Système d'attelage
Attelage sur chariotélévateur
Attelage pour échange rapide de chargeur frontal
€ net
Accessoires principaux pour tarière avec supplément
AZEJFM000007
Mèche Ø 150 mm
pc.
AZEJFM000000
Mèche Ø 200 mm
pc.
320,00
AZEJFM000001
Mèche Ø 300 mm
pc.
390,00
AZEJFM000002
Mèche Ø 400 mm
pc.
450,00
AZEJFM000003
Mèche Ø 500 mm
pc.
730,00
AZEJFM000004
Moteur hydraulique relevable
pc.
440,00
AZEJFM000005
Rallonge de la profondeur de forage à 1600 mm
(pas de charge lourde possible !
Convient uniquement aux mèches d'un diamètre jusqu'à Ø
300 mm)
pc.
150,00
100
Tarière « STANDARD »
◗◗ Sans guidage parallèle
◗◗ Profondeur de forage maximale 1000 mm
(aucune rallonge possible pour une profondeur plus grande)
◗◗ Pour le forage de trous d'un diamètre jusqu'à 500 mm
◗◗ Sans mèche
A MME
P ROGR
◗◗ Attelage trois points
D‘OU T IL L AG E
Art. n°
STANDARD/Variante
Unité
€ net
ERSJFM000000
(sans mèche), vernis
pc.
1690,00
ERSJFM000000V
(sans mèche), galvanisé
pc.
1850,00
pc.
300,00
ERSJFM000802
hydraulique Entraînement avec direction vers la gauche et la
droite Supplément
Livraison sans arbre de transmission
101
Rouleau professionnel
Votre intérêt économique
◗◗ Compactage et concassage optimal
grâce aux dents pointues (les mottes sont ciselées
et écartées directement, un effet de broyage
nettement plus efficace
qu'avec des engins à simple effet d'écrasement)
◗◗ Adaptation idéale au sol
◗◗ Auto-nettoyant grâce à des anneaux s'insérant l'un
dans l'autre
◗◗ Attelage directionnel (en série)
◗◗ Fixation accélérée grâce à
un attelage triangle trois points rapide (en série)
◗◗ Attelage frontal ou arrière possible
◗◗ Confort au volant nettement amélioré pour le
fermier. Moindre usure du tracteur et des engins
attelés grâce à un crochet correctement nivelé
◗◗ La herse rotative fonctionne tout simplement à une
profondeur de sillon plus grande – la puissance
requise est donc moins élevée
◗◗ Poids propre suffisant. Le rouleau est placé en
position flottante (il n'est pas nécessaire d'exercer
une pression sur le rouleau)
Art. n°
Unité
€ net
Rouleau professionnel 1500
PWXFLA515000
pc.
3420,00
pc.
3745,00
pc.
4140,00
pc.
1070,00
pc.
1740,00
pc.
1740,00
pc.
4630,00
pc.
1170,00
pc.
1840,00
pc.
1840,00
pc.
5900,00
pc.
1340,00
pc.
2065,10
pc.
2065,10
Largeur de travail 4100 mm, poids 1650 kg env.
pc.
10500,00
Herse rotative 4100 mm (exclusivement pour chargeur frontal)
Scarifieur 4100 mm (disponible exclusivement pour chargeur
frontal)
Herse étrille 4100 mm (exclusivement pour chargeur frontal)
pc.
2065,10
PWXFLA520000
PWXFLA526000
Accessoires
WALPRO526801
WALPRO526802
WALPRO626001
Herse rotative 2600 mm (disponible exclusivement pour chargeur
frontal)
frontal)
Herse étrille 2600 mm (disponible exclusivement pour chargeur
frontal)
PWXFLA530000
Accessoires
◗◗ Pour un montage avant ou arrière
WALPRO530801
◗◗ Deux rangées, diamètre des disques 570 mm
WALPRO530803
◗◗ Attelage au niveau du triangle du tracteur
WALPRO630001
◗◗ Bloc pivotant
Modèle
frontal)
frontal)
frontal)
Rouleau professionnel 4100 rigide
PWXFLA541000
Accessoires
WALPRO541801
WALPRO541804
WALPRO641001
frontal)
Scarifieur rigide 4100 mm (disponible exclusivement pour
chargeur frontal)
frontal)
Rouleau professionnel 4100, rabattable par dispositif hydraulique
PWXFLA541010
Scarifieur
Accessoires
WALPRO541810
WALPRO541811
WALPRO641002
pc.
2739,14
pc.
3200,00
pc.
11500,00
pc.
2840,00
pc.
3530,00
pc.
3530,00
pc.
12900,00
pc.
3420,00
pc.
4140,00
pc.
4140,00
PWXFLA550000
Accessoires
WALPRO550800
WALPRO550801
Herse étrille
WALPRO650001
frontal)
Scarifieur 5000 mm (exclusivement pour chargeur frontal)
frontal)
PWXFLA600809
Accessoires
WALPRO600808
WALPRO600809
Herse rotative
WALPRO660001
frontal)
Scarifieur 6000 mm (exclusivement pour chargeur frontal)
frontal)
102
Tasse avant « cylindres annulaires »
◗◗ convient également pour les sols lourds ou mouillés
A MME
P ROGR
◗◗ pas d'enfoncement
◗◗ pas de bourrage
◗◗ aucune formation de contre-sillons
◗◗ Compactage optimal sous la graine
◗◗ Anneaux en acier Ø 650 mm und 570 mm
D‘OU T IL L AG E
Illustration avec herse étrille
Art. n°
Modèle
Unité
€ net
Tasse avant « cylindres annulaires » 2600 mm
FPWFLA526000
Tasse avant avec rouleau à anneaux 2600 mm
pc.
3700,00
Accessoires
WALPRO526801
Herse rotative 2600 mm
pc.
WALPRO526802
Scarifieur 2600 mm
pc.
1070,00
1740,00
WALPRO626001
Herse étrille 2600 mm
pc.
1740,00
Tasse avant « cylindres annulaires 3000 mm
FPWFLA530000
Tasse avant avec rouleau à anneaux 3000 mm
pc.
4200,00
Accessoires
WALPRO530801
Herse rotative 3000 mm
pc.
1170,00
WALPRO530803
Scarifieur 3000 mm
pc.
1840,00
WALPRO630001
Herse étrille 3000 mm
pc.
1840,00
Attelage directionnel : bonne tenue de route
dans les virages
Réglage en hauteur des scarifieur/herse rotative
Illustration avec un scarifieur et une herse rotative
103
Vis de transbordement
Vis de transbordement galvanisée
Art. n°
Description
Longueur/∅
Puissance
1 AZKJFM000083
3000 mm / ∅ 168 mm
32 qm/h
4 AZKJFM900500
Supplément pour châssis automoteur, montage inclus
Unité
€ net
pc.
1420,00
pc.
120,00
•La vis de transbordement
peut être fixée très facilement à toute sorte
de remorque.
•Le maniement s'effectue
facilement.
•Réglage en continu
de l'angle de déversement
par un système de treuils.
•Connexion hydraulique
double effet requise !
Variante 3 m
Système de fixation d'une extrême
simplicité par chaîne accrochée au
hayon
1
1
Ajustement léger de l'angle
de déversement.
1
Orifice de nettoyage sous la structure.
4
Avec châssis automoteur
Vis de transbordement en inox
Art. n°
Description
Longueur/∅
2 AZKJFM000087
3 AZKJFM000089
3000 mm / ∅ 168 mm
4 AZKJFM900500
Puissance
4000 mm / ∅ 168 mm (rabattable)
Supplément pour châssis automoteur, montage inclus
Variante 4 mètres en position
rabattue.
€ net
32 qm/h
pc.
2500,00
32 qm/h
pc.
2950,00
pc.
120,00
3
3
2
Variante 3 mètres avec tuyau
d'écoulement (compris dans la livraison).
Unité
Montage facile
de la variante 4 mètres.
3
104
Rampe pour la benne
Modèle
Unité
KPZXXX180020
Rampe pour la benne échelle dépliante incluse
pc.
Pour votre sécurité à la montée comme à la descente,
nous vous conseillons
notre rampe intégralement galvanisée !
1700 mm
En ajoutant une des bâches à dérouler de notre gamme, vous complétez
l'équipement de votre remorque !
€ net
270,00
1030 mm
Description
A MME
P ROGR
Art. n°
D‘OU T IL L AG E
440 mm
890 mm
Bâche à dérouler avec châssis
Convient à toutes les remorques quel que soit le fabricant ou le type
S'ajuste à toutes les remorques (travaux d'ajustement nécessaires !)
Bâche résistante. Ouverture rapide et facile de l'élastique de serrage
En option : le rabattage latéral du tuyau central
Compris dans la livraison : pointes triangulaires ajustables pour l'avant et l'arrière, tuyaux, crochets de bâche, rivets et tout le matériel nécessaire pour un
montage intégral et sécurisé
Art. n°
Descriptif/Variante
Longueurs
Largeur
Unité
€ net
KPZXXX180070
Kit complet à monter
4,7 m
2,7 m
set
850,00
KPZXXX180072
5,2 m
2,7 m
set
850,00
KPZXXX180073
5,4 m
2,7 m
set
850,00
KPZXXX180074
6,2 m
2,7 m
set
950,00
KPZXXX180076
6,5 m
2,7 m
set
950,00
KPZXXX180075
7,5 m
2,7 m
set
1000,00
KPZXXX180025
Châssis de bâche seul – veuillez indiquer la longueur
pc.
550,00
Art. n°
Descriptif/Variante
Longueurs
Dimensions
extérieures
(mm)
Qualité
Nombre d’œillets
Direction de la
marche : droite
Nombre d’œillets
Direction de la marche :
gauche
Unité
KPZXXX180035
Bâche à dérouler seule
4,7 m
4700 x 2545
680g/m env.
7 pc. - LA 585
3 pc. - LA 1230
pc.
450,00
KPZXXX180041
KPZXXX180036
KPZXXX180042
KPZXXX180037
KPZXXX180038
5,2 m
5,4 m
6,2 m
6,5 m
7,5 m
5200 x 2545
5400 x 2545
6200 x 2545
6500 x 2545
7500 x 2545
680g/m env.
680g/m env.
680g/m env.
680g/m env.
680g/m env.
7 pc. - LA 655
8 pc. - LA 600
9 pc. - LA 622
10 pc. - LA 590
11 pc. - LA 627
3 pc. - LA 1400
3 pc. - LA 1465
5 pc. - LA 1040
5 pc. - LA 1100
5 pc. - LA 1300
pc.
pc.
pc.
pc.
pc.
450,00
450,00
550,00
550,00
600,00
€ net
105
Toit ouvrant « TopLift » (à monter)
Le toit ouvrant « TopLift » est divisé en deux dans le sens de la longueur.
Un dispositif hydraulique garantit une ouverture et une fermeture des
deux côtés en un rien de temps. Le chargement de la remorque sous
un déverseur conique est possible en position ouverte, tout comme la
fermeture du toit.
Grâce à l'angle élevé de rabattement du pan du toit, la matière chargée
depuis une grande hauteur "tombe" directement dans la remorque. Le
trop plein de matière ne doit pas être transbordé fastidieusement à la
main afin de pouvoir tirer la bâche déroulante pour fermer la remorque
et protéger la marchandise.
Le toit ouvrant est équipé d'une bâche tissée résistante solide. Les
deux pans du toit se superposent, ce qui garantit une étanchéité
totale. Longueur de la structure : jusqu'à 12 m grâce à une structure
de toit stable divisée dans le sens longitudinale et une bâche renforcée
rivetée.
Le chauffeur n'a plus besoin de descendre du tracteur et de procéder
au déroulement de la bâche. Le risque d'accident est réduit !
Art. n°
Description
pour véhicule
Unité
€ net
KPZHUB180000
Toit ouvrant « TopLift »
6100 mm
pc.
KPZHUB180005
7100 mm
pc.
3750,00
KPZHUB180010
8100 mm
pc.
4050,00
KPZHUB180015
9100 mm
pc.
4300,00
KPZHUB180020
10010 mm
pc.
4650,00
3450,00
Travail d'ajustement nécessaire !
Bâche coulissante
Pour recouvrir facilement et rapidement la matière chargée – maniement possible depuis le sol ! Protection supplémentaire contre la pluie.
Disponible pour tous les modèles de benne basculante et de remorque basculantes Bull jusqu'à 10,10 m de longueur. Veuillez indiquer le type ASW au moment de
la commande.
Art. n°
Description
Unité
€ net
ASWCSP000505
Bâche coulissante pour ASW 270
pc.
sur demande
ASWCSP000500
Bâche coulissante pour ASW 271
pc.
sur demande
ASWCSP000200
Kit hydraulique pour bâche coulissante – sans bloc de commande
pc.
910,00
106
» est peu encombrant. Il peut être installé sur presque tous les modèles de remorques.
(ajustement nécessaire). Par rapport à un système de bâche coulissante, le dispositif « SpeedCover » peut être facilement refermé à partir
du camion grâce à un rouleau déroulant. La zone de chargement n'est pas affectée.
◗Disponible en 2 longueurs : de 4500 mm à 6500 mm et de 6500 mm à 8000 mm
◗Entraînement hydraulique ou commande mécanique
◗Filet en PVC 400g/m2 ◗ Montage facile
◗Sans tuyaux hydrauliques – à commander séparément
A MME
P ROGR
Le système de recouvrement « SpeedCover
D‘OU T IL L AG E
B
A
A) Déploiement par tension de ressort
B) Ajustement individualisé de la longueur
Sous réserve de modifications
techniques !
Dispositif de protection contre les
Moteur à huile à entraînement hydraulique
pour le déploiement du filet de recouvrement salissures et les dommages
Exécution rapide des mouvements
Art. n°
Description
pour véhicule
Unité
€ net
KPZHUB500100
hydraulique / 4500 - 6500 mm
pc.
2100,00
KPZHUB500120
hydraulique / 6500 - 8200 mm
pc.
2400,00
KPZHUB500500
mécanique / 4500 - 6500 mm
pc.
1900,00
KPZHUB500520
mechanique / 6500 - 8200 mm
pc.
2100,00
Set de plaques à monter
nécessaire pour les remorques d'origine
Art. n°
Description
Supplément
Unité
KPZHUB500012
Set de plaques à monter
pour le système de recouvrement SpeedCover
pc.
€ net
220,00
Amortisseur de transbordement
toutes les fixations sont incluses – ajustement nécessaire
Art. n°
1 KPZXXX932094
2 ASWZUB100040
Description
pour type
Unité
Amortisseur de transbordement pour pommes
de terre, seul, à monter
Amortisseur de transbordement pour pommes
de terre, seul, à monter
TMK et EDK
pc.
1150,00
ASW
pc.
1950,00
1
€ net
2
107
Balance digitale intégrée à l'attelage trois points
TECHNOLOGIE
DIGITALE
r für Profis!
Balance digitale intégrée à l'attelage
trois points
Le système de pesée pour les engins à attelage trois points de la catégorie 2, par ex. les tracteurs avec attelage par barre inférieure
de catégorie 2 ou 3. La balance intégrée à l'attelage trois points a été conçue de telle façon que le centre de gravité de l'engin attelé
ne se déplace que de quelques centimètres vers l'arrière.
Châssis pour balance en acier galvanisé.
TOTAL
TARE
ZERO
Les engins attelés
comme,
par
ex.SETles distributeurs d'engrais, les caisses de transport, les mélangeurs, etc... peuvent être fixés en un
rien de temps. Leur contenu sera pesé avec une grande précision.
DIGITAL
RS-485
◗◗ Alimentation 8-38 V DC
◗◗ Commande facile
◗◗ Écran rétroéclairé
Art. n°
Description
Unité
AGWXXX000016
Balance digitale intégrée à l'attelage trois points 5000 kg*
Fliegl Digital
pc.
€ net
2190,00
Balance digitale intégrée à l'attelage trois points « ISOBUS »
◗◗ Affichage parfait de la direction du mouvement
◗◗ Enregistrement des opérations de chargement et de déchargement
◗◗ Documentation du transport
◗◗ Documentation de la destination
◗◗ Gestion de l'entrepôt
◗◗ Justificatif pour les secteurs en amont du secteur agricole
◗◗ a) Date et heure
◗◗ b) Position GPS – Départ et arrivée
Fliegl-Wiegesystem
AgrArtechnik
◗◗ c) Poids – transfert automatique via ISOBUS
mit Task-Controller-SchnittstelleArt.– n°
herstellerübergreifend
AGWXXX000015
www.fliegl.com
D
Description
Unité
Balance digitale intégrée à l'attelage trois points 5000 kg*
ISOBUS (sans display)
pc.
€ net
2050,00
108
Balance pour chargeur frontal, chargeur sur pneus ou chargeur télescopique
avec écran tactile/port USB devant/12V et 24V/ pour chargeur frontal, chargeur sur pneus ou
chargeur télescopique
L
a
préc
i
s
i
on
est
notre
force
« DigiTouch Full »
• Commande par écran tactile
• Port USB derrière
• sans caméra
• Commande par touches souples et
écran tactile
• Port USB devant et derrière
• Connexion d'une caméra possible
• Retroéclairage de l'écran réglable par
bouton rotatif
◗◗ Calibrage facile
◗◗ Additionner et imprimer
◗◗ Port USB
TECHNOLOGIE
DIGITALE
D‘OU T IL L AG E
« DigiTouch Basis »
A MME
P ROGR
Balance « DigiTouch Basis » et « DigiTouch Full »
Technologie de pesée conçue par des
spécialistes
◗◗ Vaste gamme d'accessoires
Art. n°
Description
Capteurs (capteurs de pression et/
ou de force)
Unité
€ net
Balances – Systèmes avec capteur de pression
AGWXXX000020
Balance pour chargeur sur pneus et chargeur frontal DigiTouch Système dynamique
(2 capteurs de pression)
pc.
3100,00
AGWXXX000025
Balance pour chargeur sur pneus et chargeur frontal DigiTouch Système dynamique complet
pc.
3600,00
AGWXXX000030
Balance pour gerbeurDigiTouch système dynamique complet
(1 capteur de pression)
pc.
3400,00
AGWXXX000035
AGWXXX000040
Balance pour chargeur sur pneus et chargeur frontal DigiTouch Système dynamique basique
Balance pour chargeur télescopique DigiTouch Système dynamique complet
pc.
pc.
3100,00
3600,00
AGWXXX000045
Balance pour chargeur sur pneus et chargeur frontal DigiTouch Système dynamique Basis
(1 capteur de force)
pc.
3100,00
AGWXXX000048
Balance pour chargeur télescopique DigiTouch Système dynamique complet
(1 capteur de force)
pc.
3600,00
109
Balance pour adaptateur intermédiaire « Digital »
TECHNOLOGIE
DIGITALE
La balance pour adaptateur intermédiaire permet de peser exactement les ballots ronds et rectangulaires par ex. transportés par
différents engins aux normes européennes. Convient également aux matières premières légères. Aucun calibrage grâce à des cellules
de pesée digitales. Taille réduite et montage
TOTAL
TARE
ZERO
SET
TOTAL
TARE
ZERO
SET
facile. Convient également pour des systèmes d'attelage de chargeur sur pneus et télescopique.
ANALOG
DIGITAL
RS-485
Art. n°
Description
Unité
AGWXXX000100
Balance pour adaptateur intermédiaire 3000 kg*
Euro/Euro
pc.
€ net
2190,00
◗◗ Alimentation 8-38 V DC
◗◗ Commande facile
◗◗ Écran rétroéclairé
110
Pesée pour balle « Balemanager »
A MME
P ROGR
resse à
us types de p
to
r
u
s
r
e
ll
a
À inst
ngeant
ballot en cha
re
rouleau arriè
facilement le
D‘OU T IL L AG E
Pesée pour balles rondes FACILE À MONTER
◗ Peser, compter et documenter en une seule opération
◗ Transfert des données (USB)
◗ Visualisation de toutes les informations importantes en un
coup d’œil
◗ À installer sur tous types de presse à ballot en changeant
facilement le rouleau arrière
Art. n°
Description Bale Manager
Largeur de canal
Unité
€ net
AGWXXX000205
pour Case IH LB 424, LB 434
1200 mm
Set
3900,00
AGWXXX000200
pour Claas Quadrant 2200, 3200, 3300, 3400
1200 mm
Set
3900,00
AGWXXX000215
pour Krone Big Pack 1270 (X-Cut), 1270 (X-Cut) Multi-Bale, 1290 (X-Cut) HDP,
1290 (X-Cut)
1200 mm
Set
3900,00
AGWXXX000210
pour New Holland BB990, Big Baler 1270, Big Baler 1290
1200 mm
Set
3900,00
111
Fliegl Loading Automation – Précision du maniement, précision de la pesée
La compatibilité avec la solution ISOBUS offre un nouveau confort ce
commande
Pour travailler avec un chargeur frontal, il faut parfois savoir faire preuve de
doigté. Parfois même, il faut avoir un peu de chance. Mais même quand le
conducteur fait preuve de la plus grande expérience et de la plus grande
précaution, il est difficile voire presque impossible de manœuvrer parfaitement le chargeur frontal et ensuite de l'utiliser pour la pesée compte-tenu
des commandes mécaniques usuelles de ce type d'engin. Particulièrement
en raison de leur inertie et la difficulté de transport.
Le système Fliegl Loading Automation (FLA) change la donne : le premier
module de commande d'automatisation deux-en-un pour chargeur frontal
compatible avec ISOBUS. Il sert à la fois de module de commande fiable et
de balance précise et offre une manipulation très confortable. Indépendant
des marques d'engins, il offre de plus une énorme liberté.
Capteur d'inclinaison pour déterminer la hauteur et définir
l'angle de traction et de basculement.
Terminal de commande
intégrale
112
A MME
P ROGR
D‘OU T IL L AG E
Exemple – Limitation du levage en cas de passage bas
Clapet de commande actionné par moteur pas à pas pour
opérer les fonctions paramétrées
Art. n°
Description
Supplément
Unité
€ net
AGWXXX000550
3 capteurs d'inclinaison inclus
Set
960,00
AGWXXX000552
Pack pour dispositif Frontlader Loading Automation pour
chargeur frontal de Fliegl
Module de commande basique 2xDW avec joystick à 2 axes
pour dispositif Frontlader Loading Automation de Fliegl
Set
2550,00
AGWXXX000554
Supplément 3ème fonction DW avec joystick à 3 axes
pour système Frontlader Loading Automation de Fliegl
Set
1275,00
AGWXXX000556
Supplément 4ème fonction DW sans joystick
Set
1275,00
AGWXXX000560
Supplément pack balance avec 2 capteurs de pression
Set
750,00
113
Système d'éclairage Fliegl « light box »
Plus de lumière, plus de visibilité, plus de sécurité avec l'ISOBUS Light Box de Fliegl
Un nouveau système pour éclairer les remorques et engins attelés.
Plus de clarté signifie plus de sécurité – le principe s'adresse aussi bien au trafic routier qu'aux déplacements agricoles. À une époque où les gros
tracteurs tractent des remorques et des engins attelés toujours plus hauts, plus larges et plus longs. À une époque où ils circulent tôt le matin et
tard le soir, chaque jour et malgré le mauvais temps, un éclairage fonctionnant parfaitement constitue un critère de sécurité important. Le nouveau
système innovant ISOBUS Light Box (FLB) de Fliegl facilite l'éclairage des remorques et engins attelés. La Light Box garantit plus de lumière, plus de
visibilité et plus de sécurité.
Herkömmliche Beleuchtungsanlage
Beleuchtungsanlage mit Fliegl Light Box
Verkabelung für Arbeitsscheinwerfer
ISOBUS-Kabel
Beleuchtungskabel
ISOBUS
Steuergerät
ISOBUS Light Box
ISOBUS-Steuergerät
◗◗ Aucun bloc de commande séparé dans le tracteur n'est nécessaire.
◗◗ Reconnaissance de câble endommagé et de lampe défectueuse
◗◗ La prise d'éclairage à
7 pôles n'a pas besoin d'être raccordée à l'attelage.
◗◗ Définition et activation de 4 groupes de projecteurs max. (max. 20A
par groupe)
◗◗ Le gyrophare (Beaconlight) de l'engin attelé
s'allume en même temps que le gyrophare du tracteur.
◗◗ Jusqu'à 60 A grâce à ISOBUS (correspond à 14 projecteurs H3 env.).
Conformité universelle avec H3, Xenon et LED.
◗◗ Le projecteur de travail de l'engin attelé s'allume en même temps que
celui du tracteur.
◗◗ L'aperçu par écran partagé permet un affichage simultané
◗◗ de l'image de la caméra et de l'éclairage
Art. n°
Description
Contenu
Unité
AGWXXX000520
Système d'éclairage « Système informatisé avec logiciel, câble Con-Blue ISOBUS vers le tracteur, projecteur 6
light box » de Fliegl
x LED de 1350 Lumen chacun
Set
€ net
680,00
114
ISOBUS à installer sur un tracteur, un camion et un Unimog (camion tout-terrain)
◗◗ Constitué d'un terminal ISOBUS, d'une prise arrière ISOBUS pour le tracteur et d'un faisceau de câbles
◗◗ Le client peut choisir entre différents modèles de terminal (display). Les fonctionnalités et la taille de l'écran varient.
A MME
P ROGR
Le pack ISOBUS de Fliegl à installer permet de moderniser de vieux tracteurs facilement en leur offrant le meilleur de la technologie.
Une fois à bord, ISOBUS transforme un tracteur vieux de trente ou quarante ans en engin moderne capable de procéder aux transferts de
données les plus modernes « Smart Farming ».
D‘OU T IL L AG E
Art. n°
Description
AGWXXX000500 Set à monter ISOBUS
Unité
pc.
€ net
3300,00
115
Änderung der Maße, Gewichte und technischer Daten vorbehalten.
Abbildungen teilweise mit Sonderausstattung. 2014-02-FRA
Fliegl Agro-Center GmbH ∙ Maierhof 1 ∙ D-84556 Kastl
Tél : +49 (0) 86 71/ 9600-50 ∙ Fax : +49 (0) 86 71/9600-71 · [email protected] · www.agro-center.de

Fliegl AGRO

Transcription

Documents pareils

Acheter maison 5 pièces MONTAREN-ET-SAINT

Pose d un attelage

Organic Cotton Sling Bag - textil

cancun de feburier

Imprimer la fiche

Acheter maison 5 pièces UZES 140m²

Substrat 122

Achat d`une chargeuse sur pneus d`occasion

Formation PPL-JAR Prix TVAC en euros Inscription Cours

Chambéry - OPAC de la Savoie
