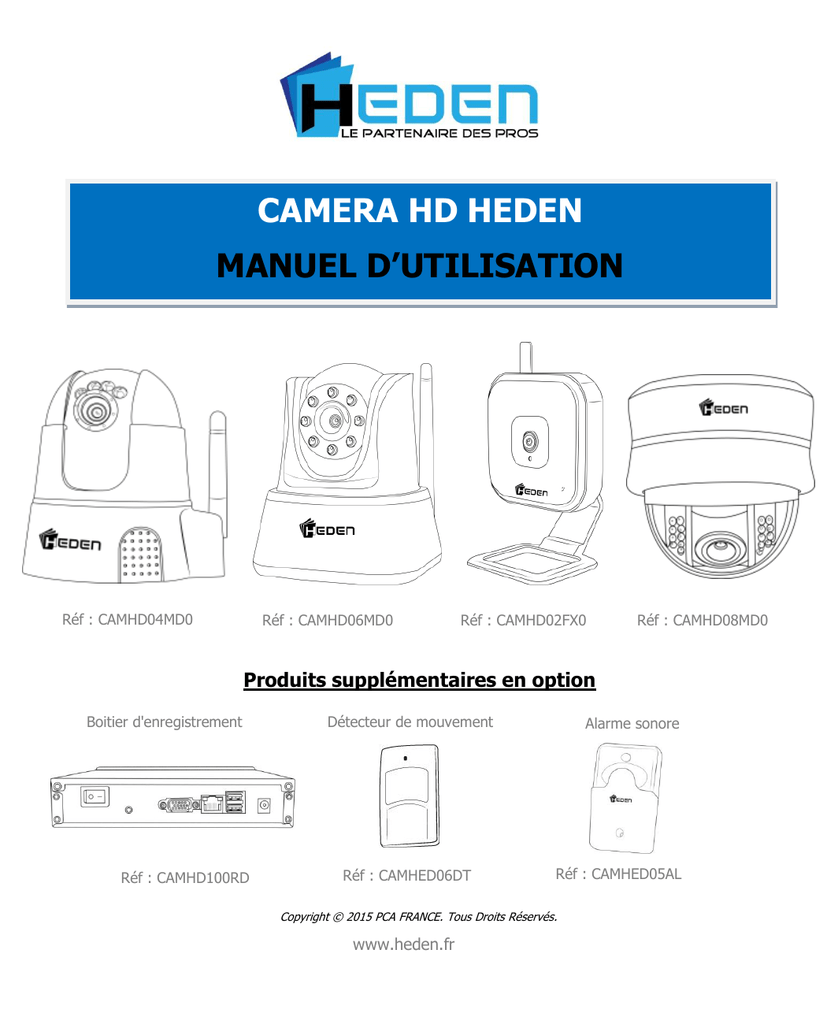

CAMERA HD HEDEN
MANUEL D’UTILISATION
Réf : CAMHD04MD0
Réf : CAMHD06MD0
Réf : CAMHD02FX0
Réf : CAMHD08MD0
Produits supplémentaires en option
Boitier d'enregistrement
Réf : CAMHD100RD
Détecteur de mouvement
Réf : CAMHED06DT
Alarme sonore
Réf : CAMHED05AL
Copyright © 2015 PCA FRANCE. Tous Droits Réservés.
www.heden.fr
CAMERAS IP HD - HEDEN – Manuel d’utilisation
Sommaire
1 - CONTENU.............................................................................................. 3
2 - BRANCHEMENT .................................................................................... 3
3 - INSTALLATION DU LOGICIEL .............................................................. 4
4 - CONFIGURATION DE LA CAMERA ........................................................ 6
5 - CONFIGURATION DE LA CAMERA EN WIFI ....................................... 10
6 - CONFIGURATION D’UNE NOUVELLE CAMERA ................................... 12
7 - UTILISATION DES FONCTIONNALITES DE LA CAMERA .................... 13
7-1 - Fonctionnalités du menu de visualisation ............................................. 14
7-2 - Visualisation des vidéos enregistrées ................................................... 15
7-3 - Réglages et paramètres ...................................................................... 16
8 - VISUALISATION A DISTANCE ............................................................ 23
9 - VISUALISATION VIA UNE APPLICATION ........................................... 24
9-1 - Visualisation avec l’application «VisionCam Cloud HD» pour Androïd ..... 24
9-2 - Visualisation avec l’application «VisionCam Coud HD» pour IOS ............ 32
10 - FONCTIONNALITES SUPPLEMENTAIRES ......................................... 33
10-1 - Détection de mouvement par zones ................................................... 33
10-2 - Sirène supplémentaire ...................................................................... 36
10-3 - Détecteur de mouvement .................................................................. 36
10-4 - Boitier H.Record : explication et utilité ............................................... 37
QUESTIONS FREQUENTES ....................................................................... 38
IMPORTANT ............................................................................................. 39
NOTE ........................................................................................................ 40
www.heden.fr
1
PREFACE
Vous venez d’acquérir une caméra de surveillance Heden Cloud HD. Celle-ci vous permettra de
visualiser à distance l’intérieur de votre maison, bureau, boutique ou l’extérieur comme un jardin,
un parking, un portail, … Les Vision Cam Heden HD sont des caméras Cloud. Le système
d’installation est automatique et compatible avec tous les opérateurs d’accès Internet.
Avantages :
Installation
automatique
Plug & Play
Compatible
avec toutes les
Box Internet
Qualité vidéo
Haute Définition
Visualisation à
distance avec
tous les
appareils
compatible
Androïd, iOS
Apple et PC
Applications
gratuites sur
Apple Store et
Play Store
Enregistrement
24h/7j ou
programmable
de vidéos et
photos
Ces produits disposent des fonctionnalités suivantes (selon les modèles) :
-
Surveiller et enregistrer les mouvements dans une pièce, un jardin, une boutique
Format vidéo Haute définition, H.264 - Images de haute qualité
Enregistrer en continu 24h/7j ou déterminer un enregistrement programmable
Enregistrer des photos et recevoir une alerte lorsqu’un mouvement est détecté
Recevoir une notification en cas d’intrusion et de détection de mouvement
Possibilité d'enregistrer les vidéos via une carte Micro SD
Possibilité d'enregistrer les vidéos dans un boîtier Heden H.Record 24h/7j (vendu
séparément)
Possibilité d'enregistrer des photos lors d'une intrusion dans le Cloud
Mouvements motorisés vertical et horizontal pour les caméras motorisées
Ecouter et diffuser du son depuis votre Smartphone, Tablette et PC (pour les caméras qui
possède cette fonction)
Possibilité de pivoter l’image de caméra (si celle-ci est fixée au plafond par exemple)
Visualiser l’image à distance par une simple connexion internet ou 3G/4G
Connexion et visualisation de plusieurs caméras en même temps
Vision nocturne grâce aux LED infrarouge
www.heden.fr
2
Les caméras IP VisionCam Haute Définition HEDEN sont compatibles les unes avec les
autres :
-
Caméra
Caméra
Caméra
Caméra
Caméra
Caméra
Caméra
extérieure dôme motorisée 4 LED Ultra puissante HD - CAMHD05MD0
extérieure fixe 1 LED Ultra puissante HD - CAMHD01FX0
extérieure fixe 2 LED Ultra puissante HD - CAMHD03FX0
intérieure dôme motorisée HD - CAMHD08MD0
intérieure motorisée HD Grise - CAMHD04MD0
intérieure motorisée HD Noire et Blanche - CAMHD06MD0
intérieure fixe HD - CAMHD02FX0
Note : Les caméras HD ne sont pas compatibles avec les versions classiques. Le logiciel
PC et les applications pour les caméras HD ne fonctionnerons pas pour les modèles
antérieures. La visualisation à distance des images prises par la caméra IP nécessite
un réseau Internet en haut débit.
1 - CONTENU
L’emballage contient :
-
une caméra IP WIFI Haute Définition
une alimentation
un câble réseau, avec 1 prise RJ45 de chaque côté
un CD d’installation
un manuel d’utilisation en français
deux stickers de prévention vidéosurveillance
Note : le contenu des emballages peuvent varier en fonction des modèles de caméras.
2 - BRANCHEMENT
Etape N°1 : Branchez le câble réseau, un côté sur la prise réseau de la caméra IP et l’autre côté
sur celle de votre Box Internet (ou de votre routeur ou de votre Switch qui est relié à votre PC et à
votre routeur). Ne pas brancher directement le câble sur votre PC.
Etape N°2 : Mettez la caméra IP sous tension en branchant l’adaptateur secteur sur une prise
murale classique.
www.heden.fr
3
3 - INSTALLATION DU LOGICIEL
Avant l’installation sur votre PC, nous vous rappelons que la configuration minimum requise de
votre PC est :
-
CPU 2.06 GHz au moins
256 Mo de mémoire vive au moins
une carte réseau de 10-100 Mo
une carte VGA d’au moins 64 Mo
un système d’exploitation : version supérieure ou égale à Windows 2000
1) Insérez le CD dans le lecteur CD ou DVD de votre PC.
Le CD se lance la plupart du temps automatiquement.
Sinon, lancez le CD manuellement, et vous devrez cliquer sur l’icône
représenté ci-dessous :
2) Cliquez sur suivant pour la première fenêtre et ensuite vous obtiendrez la figure cidessous, choisissez l'emplacement pour enregistrer le logiciel.
3) Cliquez sur le bouton Suivant
4) Vous obtenez la figure ci-dessous, cliquez sur installer pour finaliser l'installation.
www.heden.fr
4
 L'installation est terminée, cliquez sur Terminer
Sur le bureau de votre ordinateur apparaît l’icône suivante. Le logiciel est prêt à l’emploi.
Si il ne se lance pas après avoir réalisé un double clique sur l’icône, il faut réaliser un clique droit et
sélectionner le mode : Exécuter entant qu’administrateur
www.heden.fr
5
4 - CONFIGURATION DE LA CAMERA
Nécessaire avant la configuration en WIFI
Important : La configuration de la caméra IP doit tout d’abord et obligatoirement se faire au
niveau filaire, avant la mise en place de la configuration en wifi.
5)
Double-cliquez sur l’icône
qui se trouve sur le bureau de votre PC pour lancer le logiciel.
Vous obtiendrez l'image ci-dessous.
6)
La première chose à faire est d'enregistrer une caméra IP HD à votre logiciel. Pour cela il faut
cliquer sur l'icône de configuration, comme sur l'image ci-dessous :
www.heden.fr

Pour plus de sécurité le
logiciel vous demandera de
vous logger, par défaut
l'identifiant est "admin" et il
n'y a pas de mot de passe. Il
vous suffit de cliquer sur
valider.

Ce compte est une sécurité
pour utiliser le logiciel mais
pas
la
caméra.
Les
identifiants pourront être
modifiés par la suite.
6
7)
Une fois logger, cliquer sur le bouton configuration et vous obtiendrez l'image suivante :
8)
Il faut dans un premier temps ajouter une zone, définir une zone permet de créer un groupe
dans lequel nous pourrons installer un ensemble de caméra. Il vous sera ensuite possible de
créer plusieurs zones avec différentes caméras administrées dans chacune des zones.
www.heden.fr
7
9)
Il faut donner un nom à la zone, ex : Zone Heden. Par la suite vous pourrez créer, modifier ou
supprimer les zones.
10) Après avoir crée une zone, il faut ajouter une caméra. Deux possibilités pour ajouter une
caméra, soit rechercher la caméra qui se trouve dans le réseau local, soit ajouter
manuellement la caméra avec les N°ID et identifiants.

Avec le mode Recherche.
Cliquez sur le bouton rechercher,
le logiciel cherchera toutes les
caméras visioncam HD Heden
dans le réseau local et vous
proposera une liste, comme sur
l'image ci-contre.

Une fois trouvée il faudra cocher
la caméra et l'ajouter à la zone
précédemment créée. Il faut
cocher la caméra et la zone puis
l'icône "ajouter".
11) Note : Si le logiciel n'affiche pas de caméra, essayez de lancer le logiciel en mode
administrateur. Si la caméra possède déjà un mot de passe il faudra renommer la caméra et
indiquer le mot de passe de celle-ci en cliquant sur l'icône "modifier caméra".
www.heden.fr
8

Avec le mode ajout de
caméra. Vous devrez ajouter
manuellement le N° ID et le mot
de passe qui se trouvent sur
l'étiquette sous la caméra.
Caméra IP HD Heden
N°ID : xxxx
Mot de passe : admin
N° de série : xxxx
Réf : xxxx
12) Vous allez pouvoir donner un Nom à votre caméra et lui indiquer la zone dans laquelle elle va
se trouver. Par la suite en cliquant sur le bouton modifier il vous sera possible de modifier le
nom, la zone et le mot de passe de la caméra.
13) Pour visualiser la caméra il faut cliquer sur l'icône caméra dans le menu du haut du logiciel.
Une fois dans la fenêtre il faudra double cliquer sur le nom de la caméra pour la visualiser.

Vous pourrez choisir la fenêtre de
visualisation en cliquant sur celle-ci
(elle s'entourera de rose) et ensuite
en double cliquant sur le nom de la
caméra dans le menu de gauche.

Si vous faites un clic droit sur l'image,
vous pourrez arrêter d'afficher la
caméra et choisir une autre fenêtre
d'affichage.

Pour arrêter l'affichage faire cliquer
un clic droit sur la fenêtre et
choisissez de l'arrêter.
14) Vous pourrez visualiser votre caméra, cependant elle est connectée en filaire à votre box.
L’étape suivante sera de la configurée en mode WIFI.
www.heden.fr
9
5 - CONFIGURATION DE LA CAMERA EN WIFI
1) Une fois connectée en filaire vous pourrez configurer votre caméra en mode WIFI.
Vous ne pouvez pas connecter votre caméra en WIFI sans passer par les étapes de la
connexion en mode filaire.
2) Il faut pour se faire cliquer sur l'icône de configuration puis sur le réglage des
paramètres.
3) Choisissez la caméra à configurer.
2
3
1
www.heden.fr
10
4) Après avoir cliqué sur l'icône Wifi, il faut rechercher un réseau Wifi en cliquant sur
rechercher.

Une fois le réseau Wifi trouvé il
faut le choisir dans la liste.
Puis il faut entrer la clé
correspondante
au
réseau
sélectionné (votre box Internet)
puis la confirmer et cliquer sur
appliquer.
Une fois la connexion effectuée
vous pourrez cliquer sur valider.
5) Une fois cette opération réalisée vous pourrez débrancher votre caméra du câble
RJ45 et l’utiliser en WIFI (il faut attendre 1 min avant de visualiser de nouveau
l’image de la caméra). Vous pourrez aussi débrancher le câble d’alimentation et
rebrancher votre caméra par la suite, les informations seront quand même
sauvegardées.
6) Votre caméra peut-être installée ou vous le souhaitez, dans votre maison ou
entreprise.
7) La portée Wifi entre votre Box Internet et votre caméra est d’environ 50 m mais peut
dépendre de l’environnement de la caméra et de la puissance du signal de la Box
Internet.
www.heden.fr
11
6 - CONFIGURATION D’UNE NOUVELLE CAMERA
Pour configurer une nouvelle caméra il suffit de refaire la même opération que le point N°4.
Si vous souhaitez la connecter en WIFI il faut suivre l’installation jusqu’au point N°5.
Vous pourrez répéter cette opération plusieurs fois car le logiciel peut gérer jusqu'à 36 caméras
visualisables en même temps sur votre ordinateur.
Nombre de caméras
visualisables en même
temps sur un
ordinateur grâce au
logiciel VisionCam HD
Note : pour afficher une caméra sur l’écran entier il vous suffit de double cliquer sur l’image de la
caméra. 4 personnes peuvent visualiser en même temps une caméra. 36 caméras maximum
peuvent être enregistrées.
www.heden.fr
12
7 - UTILISATION DES FONCTIONNALITES DE LA CAMERA
Grâce au logiciel de la caméra vous pourrez utiliser une multitude de fonctionnalités.
Attention, selon les modèles certaines fonctions ne sont pas disponibles.
8) Menu du logiciel
7-1 - Visualisation de la caméra
7-2 - Enregistrement
7-3 - Réglages et paramètres
7-4 - Tableau des événements
Déconnecter le compte du logiciel
Quitter le logiciel
www.heden.fr
13
7-1 - Fonctionnalités du menu de visualisation
Les flèches permettent de faire pivoter la
caméra dans tous les angles souhaités.
IR : activer/désactiver le mode infrarouge
Activer/arrêter
instantanément
la
sirène
supplémentaire
Cette fonction permet d'activer ou désactiver
les haut-parleurs et de gérer le volume.
Fonction micro, permet d'activer ou désactiver
le micro de la caméra pour émettre un son.
Zoom numérique en sélectionnant la partie à
zoomer directement sur l'image
Prendre une photo en direct. Elle va s'enregistrer sur l'ordinateur utilisé
pour la visualisation.
Prendre une vidéo en direct. Elle va s'enregistrer sur l'ordinateur utilisé
pour la visualisation.
Visualisation de plusieurs caméras en
même temps. Jusqu'à 36 caméras
visualisables selon la configuration. Par
défaut le réglage se fait sur 16 caméras
Mode grand écran
Afficher ou cacher les événements de la caméra
www.heden.fr
14
9) Position prédéfinie
Dans le menu de visualisation, vous avez la
possibilité d'utiliser des positions prédéfinies.
C'est à dire que vous pouvez enregistrer des
positions de la caméra et ainsi les visualiser par la
suite.
Ex : faire bouger la caméra, cliquer sur ajouter
position et ensuite il faut appeler la position
prédéfinie.
7-2 - Visualisation des vidéos enregistrées
Cette fonction permet de visualiser les vidéos prises par l'ordinateur avec lequel on utilise le
logiciel, selon trois façons :
- vidéo en mode manuel (réalisé en cliquant sur l'onglet vidéo su menu visualisation)
- vidéo en mode alarme (réalisé à la suite d'une détection de mouvement)
- vidéo en mode plan (réalisé à la suite d'une planification d'enregistrement)
Dans un premier temps il faut cliquer sur la caméra et ensuite sélectionner la date de
l'enregistrement pour le visualiser. Il est possible de regarder jusqu'a 4 enregistrements
simultanément.
Dans ce menu vous avez la possibilité de
visualiser les enregistrements qui sont
classés par date ou alors par fichier.
www.heden.fr
15
7-3 - Réglages et paramètres

Dans
cette
partie
vous
trouverez 6 menus sur le coté
gauche
que
nous
développerons ci-dessous.

Dans le menu "Réglages de
la caméra", au centre ce
trouve les boutons de création
de zone, de recherche et
d'ajout de caméras. Ces
boutons ont été expliqués
dans le point N°4. Veuillez
vous reportez à ce point pour
plus de renseignements.

Dans le menu "Réglages des paramètres" vous aurez la possibilité de régler les aspects
de la vidéo, le mot de passe, la détection du mouvement, le système et le Wifi.

Dans l'onglet Vidéo, vous pourrez :
o inverser l'écran ce qui permet de pivoter l'image de la caméra lorsque
vous l'accrocher au plafond par exemple. C'est automatique.
o choisir un environnement du modèle pour définir si c'est une caméra
intérieure ou extérieure, en 50hz ou 60hz
o choisir la qualité de l'image de très bonne à très basse ou alors de laisser
le mode automatique
Note : Pour ajuster tous ces paramètres il faut dans un premier temps sélectionner la
caméra sur le coté gauche du menu, cliquer sur le bouton obtenir et modifier le
www.heden.fr
16
paramètre souhaité puis cliquer sur appliquer.

Dans l'onglet Mot de passe, vous pourrez définir ou modifier le mot de passe de la
caméra.

Dans l'onglet Détection de mouvement, vous pourrez :
o mettre en route la détection de mouvement
o définir la sensibilité de la détection de mouvement
o utiliser les positions prédéfinies pour la détection de mouvement
o ajouter une alarme sous forme de sirène supplémentaire
o ajouter un détecteur de mouvement supplémentaire
o choisir d'enregistrer les vidéos dans la carte SD lors d'une détection
o choisir d'enregistrer les photos dans le serveur cloud lors d'une détection
www.heden.fr
17

Dans l'onglet Système, vous pourrez changer la date et l'heure de la caméra et de
formater votre carte SD.

Dans l'onglet Wifi, vous pourrez gérer la connexion Wifi de la caméra. Pour ce faire merci
de vous reporter au point N°5 de ce manuel.
www.heden.fr
18

Dans le menu "Réglages des d'enregistrement" vous aurez la possibilité de configurer
un planning pour mettre en route l'enregistrement automatique des vidéos sur l'ordinateur
ou sur un disque lié à l'ordinateur.





Dans un premier temps il faut activer le
planning d'enregistrement
Dans un deuxième temps il faut
sélectionner la plage horaire
Ensuite copier le planning et le mettre
pour toutes les caméras d'une zone ou
l'attacher à une seule caméra
Puis sauvegarder
Vous
pourrez
choisir
le
disque
d'enregistrement.
Vous pourrez aussi régler quelques paramètres :
www.heden.fr 



Durée de chaque fichier
19
Temps de pré enregistrement
Stockage bloqué non utilisé pour
l'enregistrement
Format d'enregistrement : AVI ou H264

Dans le menu "Réglages d'alarme" vous aurez la possibilité de configurer un planning
pour mettre en route la détection de mouvement.



Dans un premier temps il faut activer le
planning de détection puis sélectionner la
caméra correspondante dans le menu de
gauche
Dans un deuxième temps il faut
sélectionner la plage horaire
Ensuite copier le planning et le mettre
pour toutes les caméras d'une zone ou
l'attacher à une seule caméra
Vous pourrez aussi régler quelques paramètres
pour la détection du mouvement de la caméra :
www.heden.fr



Afficher une fenêtre vidéo si détection
Enregistrer une vidéo suite à une
20
détection
Emettre un son lors d'une détection

Dans le menu "Réglages d'utilisateur" vous aurez la possibilité de changer le nom et le
mot de passe pour les utilisateurs du logiciel VisionCam HD sur l'ordinateur. Cette fonction
n'est pas liée à la caméra. Il est possible de créer plusieurs utilisateurs et de définir des
usages du logiciel : admin, user et guest
www.heden.fr
21

Dans le menu "Autres réglages" vous aurez la possibilité de changer plusieurs autres
fonctionnalités liées à la caméra.




Cette partie est dédiée à un
usage plus professionnel. Pour
toutes demandes d'informations
merci de contacter notre service
technique.

Contacts en dernière pages de ce
manuel
Heures d'enregistrement des événements
permettent de choisir une période
d'enregistrement des événements
Le chemin d'enregistrement des photos doit
être modifié pour que les photos prise en
directes
lors
de
la
visualisation
s'enregistrent dans le dossier choisi.
Le nombre maximum d'écrans permet de
visualiser jusqu'à 36 caméras en même
temps. Une fois modifié il faut redémarrer
le logiciel pour que ce soit pris en compte.
www.heden.fr
22
8 - VISUALISATION A DISTANCE
Pour une visualisation à distance sur n’importe quel ordinateur disposant d’une connexion Internet,
il vous suffit d’installer le logiciel VisionCam HD et de connecter votre caméra à l’aide des
informations suivantes :
-
N°ID
Mot de passe
Il faut aussi donner un nom à votre caméra
Une fois ces informations remplies vous visualiserez très facilement votre caméra quelque soit
l’opérateur Internet sur lequel est connectée la caméra.
C’est la même opération que pour connecter votre caméra en serveur local par câble. Il suffit de
vous référer au point N°4.
www.heden.fr
23
9 - VISUALISATION VIA UNE APPLICATION
Pour une visualisation à distance avec un Smartphone ou une tablette, vous devez avoir une
connexion Wifi ou un abonnement 3G ou 4G pour naviguer sur Internet depuis votre mobile ou
votre tablette et qui soit sous Android ou IOS. Les applications ont été développées sous ces 2
environnements.
Grâce à ces nouvelles applications vous pourrez visualiser à distance vos caméras mais aussi en
configurer les réglages. Vous pourrez aussi entendre le son provenant de votre caméra et parler
grâce au micro de chaque caméra.
Les nouvelles applications VisionCam Cloud HD sont uniquement réservées aux caméras Cloud HD
Heden. Les anciennes caméras ne peuvent pas fonctionner avec ces applications.
9-1 - Visualisation avec l’application «VisionCam Cloud HD» pour Androïd
L'application disponible dans « Play Store » a été développée spécialement pour les caméras
Heden Cloud HD, vous pouvez donc la télécharger et ainsi visualiser et contrôler la caméra à
distance depuis votre téléphone mobile ou votre tablette avec un système ANDROID mis à jour,
correspondant aux versions supérieures à 4.0. Cette application est gratuite.
www.heden.fr
24
Etapes de connexions de votre caméra à l’application :
a) Se rendre sur l’onglet « Play Store» à travers son Smartphone ou sa tablette
b) Allez sur l’onglet « Recherche » afin d’effectuer une recherche sur le nom
«VisionCam HD»
c) L’application va s’afficher dans la liste des résultats, il suffira alors de la sélectionner et de
procéder à son téléchargement.
d) L’installation est automatique. Pour lancer l’application il vous suffit
d’appuyer sur l’icône de celle-ci.
e) Au premier lancement de l’application celle-ci vous propose d’ajouter une nouvelle caméra.
Cliquer sur la ligne «Ajouter une nouvelle caméra » et vous obtiendrez l’image ci-dessous :
f)
Il faut ensuite ajouter votre caméra. Pour cela vous avez plusieurs méthodes :
www.heden.fr
25
a) Entrer manuellement le N° ID de la caméra qui se trouve sous votre
caméra. Il faudra aussi inscrire le mot de passe.
Mot de passe par défaut : admin
Le mot de passe sera modifiable par la suite dans la configuration
de votre caméra.
Caméra IP HD Heden
N°ID, immatriculation
propre à chaque caméra
Mot de passe
N°ID : xxxx
Mot de passe : admin
N° de série : xxxx
Réf : xxxx
QR Code propre à
chaque caméra
b) Vous pouvez aussi scanner le QR code qui se trouve sous votre caméra
c) Si la caméra que vous souhaitez ajouter est sur le réseau local vous
pouvez cliquer sur le bouton Rechercher la caméra comme sur l’image ciaprès
Zone de texte pour entrer le N°ID et
le mot de passe.
Cliquez ici pour scanner
le QR code
Cliquez ici pour rechercher une
caméra sur le réseau local
www.heden.fr
26
g) Une fois reconnue vous pourrez visualiser votre caméra depuis votre Smartphone ou votre
tablette
h) Votre caméra est maintenant correctement configurée, vous allez pouvoir la visionner et la
piloter. En plus du visionnage en direct, votre caméra « VisionCam HD» vous permettra
également :
- Afficher la caméra en mode portrait ou paysage
- Contrôler les mouvements, si le modèle de caméra le permet
- Régler les fonctionnalités de votre caméra
- Ecouter l’environnement sonore de la caméra
- Emettre des sons depuis votre caméra
- Enregistrer des photos prises par la caméra sur l’appareil (tablette ou Smartphone)
- Visualiser les vidéos enregistrées sur la carte SD de la caméra et sur le H.Record Heden
- Etre alerté par notification lors d'une détection de mouvement
- Visualiser jusqu’à 16 caméras en même temps
Les fonctions sont sensiblement les mêmes que sur le logiciel de l’ordinateur.
Une fois connectées vos caméras vont s’afficher sous
forme de liste comme sur l’image ci-dessous Il vous
suffit de cliquer sur la flèche pour accéder à la fenêtre
de gestion des paramètres de votre caméra.
Cliquez sur la flèche pour
accéder aux menus de
gestion propre à chaque
caméra enregistrée
Cliquez sur le sous menu réglages de la caméra et
entrez dans la fenêtre des paramètres de gestion cidessous :
www.heden.fr
27
Les menus de réglages sont
sensiblement les mêmes que
sur le logiciel PC. Pour plus
d’informations veuillez vous
reporter au point N°7 de ce
manuel.
i)
L'écran de visualisation vous permet de modifier des réglages directement.
www.heden.fr
28
Attention, selon les modèles certaines fonctions ne sont pas disponibles.
Pour faire tourner la caméra motorisée, la faire pivoter, visualiser différents angles et
positions il faut utiliser son doigt et la fonction tactile du Smartphone ou de la tablette.
Cette fonction permet d'activer ou désactiver les haut-parleurs
Prendre une photo en direct. Elle va s'enregistrer sur l'appareil lui même.
Visualiser les photos enregistrées
Activer/arrêter la sirène supplémentaire instantanément
www.heden.fr
29
Choisir une des positions prédéfinies
Activer ou désactiver la fonction vision nocturne
Inverser l'image verticalement
Inverser l'image horizontalement
Choix un environnement du modèle pour définir si c'est une caméra intérieure
ou extérieure, en 50hz ou 60hz
Choix de la qualité de l'image
www.heden.fr
30
j)
Réglage de l'alarme via l'application

Il faut mettre en route l'alarme pour activer la
détection de mouvement

Cette fonction permettra d'enregistrer les
photos directement sur la carte SD intégrée à
la caméra
Il faut activer cette fonction pour recevoir des
notifications en cas de détection de
mouvements.
Cette fonction permettra d'enregistrer les
photos directement sur le serveur Cloud


k) Visualisation des événements de la caméra

Le bouton Cloud permettra de visualiser les
événements enregistrés dans le serveur Cloud.
Il est possible de visualiser uniquement les 50
derniers événements. Chaque événement ne
contient que 3 photos. Il faut penser à enregistrer
la date et l'heure de la caméra pour que
l'application trie correctement les événements.
Il faut cliquer sur la loupe pour afficher les
événements selon la période souhaitée.

Le bouton Carte SD permettra de visualiser les
événements enregistrés dans la carte SD de la
caméra. Chaque événement contient 1 vidéo de
15s.
www.heden.fr
31
9-2 - Visualisation avec l’application «VisionCam Coud HD» pour IOS
L'application disponible dans « Apple Store » a été développée spécialement pour les caméras
Heden Cloud HD, vous pouvez donc la télécharger et ainsi visualiser et contrôler la caméra à
distance depuis votre téléphone mobile ou votre tablette avec un système IOS mis à jour,
correspondant aux versions supérieures à 6. Cette application est gratuite.
Etapes de connexions de votre caméra à l’application :
1- Se rendre sur l’application «App Store» via son iPhone ou son iPad
2- Allez sur l’onglet Recherche afin d’effectuer une recherche sur le nom
VisionCam Heden HD
3- L’application va s’afficher dans la liste des résultats, il suffira alors de la sélectionner et de
procéder à son téléchargement.
4- Une fois l’application installée il vous suffit de suivre les indications du point 9-1 car la
démarche d’utilisation est la même que pour l’application développée sous Androïd. Les
fonctionnalités et l’interface sont quasiment les mêmes sous Androïd et sous IOS.
5- Pour rechercher une caméra dans le réseau local il faut cliquer sur le bouton ci-dessous de
l'application :
www.heden.fr
32
10 - FONCTIONNALITES SUPPLEMENTAIRES
10-1 - Détection de mouvement par zones
En installant le logiciel "Option VisionCam HD" il vous sera possible de personnaliser la détection
de mouvement en définissant jusqu’à 4 zones. Pour définir les 4 zones il faut que la caméra et
l'ordinateur soient connectés en même temps à la même box Internet.
Cette configuration nécessite un minimum de connaissances en informatique, nous ne la
conseillons pas à tout le monde, il est préférable de passer par un professionnel.
Attention : si on désactive la fonction détection de mouvement ou si on change la
sensibilité de la détection sur les applications ou le logiciel PC cela effacera les zones
sélectionnées, il faudra refaire la sélection.
10) En premier, installez le logiciel. Insérez le CD dans le lecteur CD ou DVD de votre PC.
Lancez le CD manuellement, et vous devrez cliquer sur l’icône représenté ci-dessous :
11) Cliquez sur suivant pour la première fenêtre et ensuite vous obtiendrez la figure cidessous, choisissez l'emplacement pour enregistrer le logiciel.
12) Cliquez sur le bouton suivant, vous aurez le choix d'ajouter ou non un icône sur le
bureau, puis cliquer sur suivant.
www.heden.fr
33
13) Vous obtenez la figure ci-dessous, cliquez sur installer pour finaliser l'installation.
 L'installation est terminée, cliquez sur Terminer. Une fenêtre va s'ouvrir automatiquement.
 Sur le bureau de votre ordinateur apparaît l’icône du logiciel. Si il ne trouve pas votre caméra
sur le réseau, il faut réaliser un clique droit sur l'icône du logiciel et sélectionner le
mode : Exécuter entant qu’administrateur

Pour personnaliser la détection de mouvement par zones
 Il faut tout d'abord cliquer sur le bouton rechercher, puis double-cliquer sur la caméra à
personnaliser. Cela va ouvrir une page dans un navigateur Web. Il faudra ensuite entrer le nom
d'utilisateur de votre caméra (admin) et le mot de passe. Pour cette phase il faut utiliser le
navigateur Internet Explorer et installer le contrôle Active X qui vous demandera de
cliquer sur login et de choisir la langue d'utilisation.
Depuis ce menu vous pourrez
visualiser votre caméra, la faire
pivoter si celle-ci est motorisée
mais aussi en modifier les réglages.
 Pour définir les zones de détection de mouvement il faut cliquer sur le bouton de réglage puis
sur détection de mouvement.
www.heden.fr
34
Dans ce menu vous pourrez choisir
la taille et l'emplacement sur
l'image
de
4
fenêtres
qui
permettront de sélectionner les 4
zones de détection de mouvement
qui vous intéressent.
Pour choisir ces zones il faut dans
un premier temps positionner la
caméra dans le bon angle souhaité.
Il vous sera possible de définir une
sensibilité différente en fonction de
chaque zone.
Les endroits non sélectionnés ne
feront pas partie de la détection de
mouvement.
Exemple de choix de zones :
www.heden.fr
35
10-2 - Sirène supplémentaire
La sirène auto-alimentée Heden permet d'ajouter un son fort et strident
à une détection de mouvement. Elle est compatible avec tous les
modèles de caméra de surveillance intérieure HD sauf la version dôme.
Il est possible de l'activer et la désactiver depuis le logiciel PC ou depuis
les applications pour Androïd et IOS.
Le branchement se fait à l'arrière des caméras via les connecteurs I/O
alarme.
10-3 - Détecteur de mouvement
Le détecteur de mouvement Heden permet d'ajouter de la fiabilité et
de la précision à une détection de mouvement. Il est compatible avec
tous les modèles de caméra de surveillance intérieure HD sauf la
version dôme.
Il est possible de l'activer et la désactiver depuis les applications pour
Androïd et IOS.
Le branchement se fait à l'arrière des caméras via les connecteurs I/O
alarme. En cas d’utilisation de ce produit il est préférable de régler le
la sensibilité sur : désactivé.
La sirène et le détecteur de mouvement pourront s’utiliser simultanément.
www.heden.fr
36
10-4 - Boitier H.Record : explication et utilité
Le boîtier H.Record Heden se branche directement sur la box Internet par un câble réseau. Pour
l’utiliser il faudra vous munir d’un disque dur 2.5'' ou 3.5'' pour enregistrer les vidéos.
Il permet de sauvegarder les images des caméras (maximum 4 caméras) de trois façons :
- Enregistrement en continu 24h/24h et 7j/7j
- Enregistrement par le biais d'un planning programmable selon les besoins
- Enregistrement lors d’une détection de mouvement
Une fois configuré vous n'aurez plus besoin de laisser un ordinateur allumé en permanence pour
réaliser des enregistrements en continus, le boîtier prendra le relais.
Il vous sera aussi possible de visualiser les enregistrements à distance via les applications
Androïd/IOS.
Pour plus de détails veuillez vous référer au manuel du boîtier H.Record Heden.
www.heden.fr
37
QUESTIONS FREQUENTES
1) Comment réinitialiser complètement la caméra ?
Appuyez 30 secondes sur le bouton reset avec une pointe de stylo par exemple.
2) Comment faire si j’ai oublié mon mot de passe ?
Réinitialisez la caméra comme expliquée au point précédent, le mot de passe redevient par
défaut : admin.
3) Mon PC a-t-il besoin d’être allumé pour que ma caméra fonctionne ?
Non, votre PC local peut être éteint, mais votre box Internet doit par contre être activée.
(C’est normalement toujours le cas du moment qu’elle est connectée au secteur)
Par contre pour un enregistrement vidéo continu le PC doit rester allumé.
4) Sur quels modèles la sirène Heden fonctionne-t-elle ?
Vous pourrez connecter la sirène sur tous les modèles de caméras intérieures.
5)
Pourquoi l’image n’est pas nette ?
Selon votre caméra, il faut régler l’objectif de la caméra en tournant manuellement, de
gauche à droite la petite bague qui se situe devant l’objectif.
Sauf pour la version dôme intérieure ….
6) Si la caméra n'affiche pas d'image ?
Dans ce cas, il faut vérifier le mot de passe de la caméra, réinitialisez le mot de passe et
réessayer. Si le mot de passe est modifié via une application cela le modifie aussi dans le
logiciel PC.
www.heden.fr
38
IMPORTANT
-
-
En cas d’installation des caméras IP Heden dans un lieu privé (domicile, résidence
secondaire, …) aucune démarche administrative n’est nécessaire.
En cas d’installation des caméras IP Heden dans un lieu de travail (bureau,
entreprise, …) aucune démarche administrative n’est nécessaire mais il faut avertir
les salariés qu’ils sont filmés sur leur lieu de travail et leur indiquer les
positionnements de chaque caméra.
En cas d’installation des caméras IP Heden dans un lieu d’accueil du grand public
(magasin, boutique, …) il est préférable de demander une demande d'autorisation
CERFA N°13806*03 à la préfecture.
Pour plus d’informations, contactez-nous par mail à l’adresse :
[email protected]
En cas de besoin, nos techniciens sont à votre disposition.
Notre Hotline est joignable par voie téléphonique au :
(Coût de l'appel 0.337 € / min)
0 892 705 118
Retrouvez toutes les informations concernant la déclaration de conformité de ce produit sur le site Internet :
www.pcafrance.com
Ce manuel est la propriété exclusive de la société PCA France.
Produit importé par PCA France.
3 rue des aérostiers - ZI Les Richardets SUD - 93160 NOISY LE GRAND.
Copyright © 2014. Tous droits réservés.
Ce mode d’emploi est protégé par les lois internationales sur les droits d’auteur. Il est interdit de reproduire,
distribuer, traduire ou transmettre sous quelque forme et par quelque moyen que ce soit, électronique ou
mécanique, notamment par photocopie, enregistrement ou stockage dans un système de stockage et de
recherche documentaire, tout ou partie de ce document, sans le consentement préalable écrit de PCA France.
Le contenu de ce mode d’emploi peut différer par rapport à votre appareil en fonction de votre fournisseur
d’accès Internet, en fonction de votre Smartphone, de votre Tablette, de votre ordinateur, et faire l’objet de
modifications sans prévis. Les photos sont non contractuelles.
Si vous souhaitez vous débarrasser de cet appareil, pensez à le recycler dans une décharge pour
appareils ménagers électriques. Renseignez-vous pour connaître votre centre de recyclage le
plus proche. Informez-vous auprès des autorités locales ou de votre revendeur pour de plus
amples détails. (Directive sur les Déchets des équipements électriques et électroniques).
www.heden.fr
39
NOTE
www.heden.fr
40

Caméra Heden - My Domotique

Transcription

Documents pareils

Mise à l heure et date de la caméra espion Mettre une carte micro

Caméra IP WiFi 1080p 2.0MP motorisée

Caméra IP WiFi 960p - IPC283-Mx

Lunette Digital Optic.pub

et insérer une photographie avec un microscope - D`après

MO980HD

Caméra IP WiFi 720p - IPC282-Miw

Generated PDF content --- SvPDF

atelier en deux séances - Festi-suédé

Mode emploi Caméra Canon XL1
