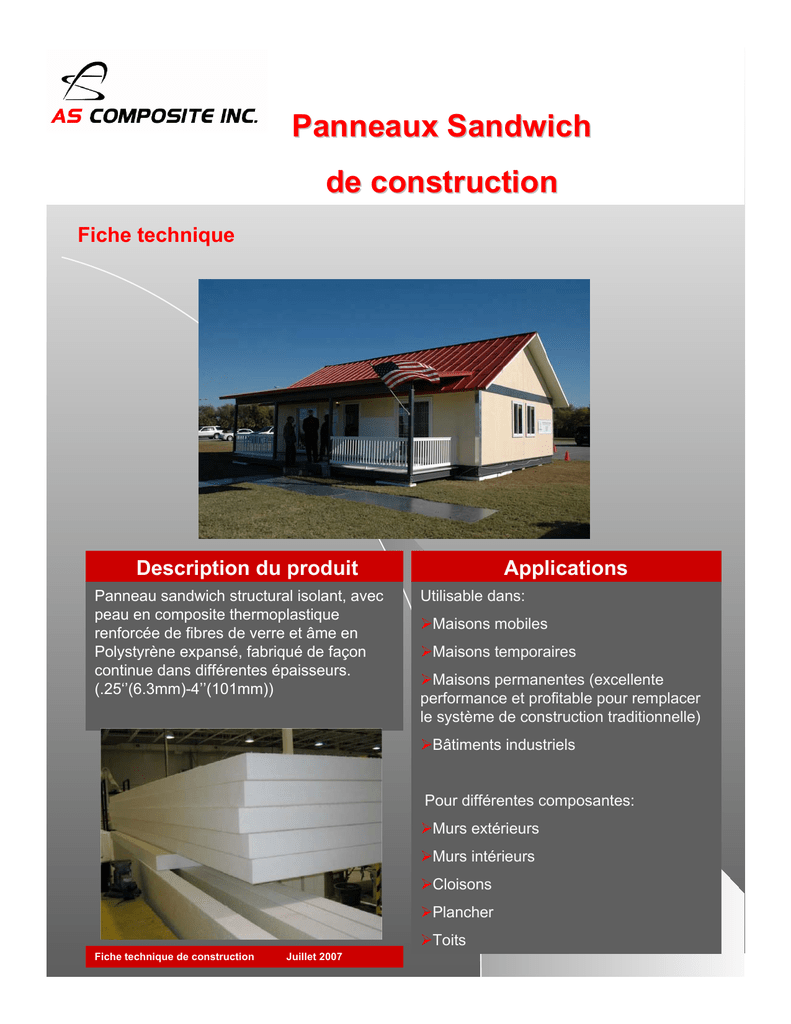

Panneaux Sandwich de construction

Panneaux Sandwich
de construction
Fiche technique
Description du produit
Panneau sandwich structural isolant, avec
peau en composite thermoplastique
renforcée de fibres de verre et âme en
Polystyrène expansé, fabriqué de façon
continue dans différentes épaisseurs.
(.25‘’(6.3mm)-4’’(101mm))
Applications
Utilisable dans:
¾Maisons mobiles
¾Maisons temporaires
¾Maisons permanentes (excellente
performance et profitable pour remplacer
le système de construction traditionnelle)
¾Bâtiments industriels
Pour différentes composantes:
¾Murs extérieurs
¾Murs intérieurs
¾Cloisons
¾Plancher
¾Toits
Fiche technique de construction
Juillet 2007
1/3
Panneaux Sandwich
de construction
Fiche technique
Avantages du produit
¾Extrêmement léger: un panneau 4x 8ft
(1219mm x 2438mm) de 4’’ (101mm)
d'épaisseur pèse 57 lb;
Prestations techniques
Propriétés physiques et mécaniques de la peau des
panneaux pour une épaisseur de 2mm:
Type de test
Valeurs moyennes
Module de
Young
13000 Mpa (1885000psi)
Résistance en
tension
300 Mpa (43500psi)
Élongation en
traction
2,9%
Module de
flexion tangente
12000 Mpa (1740000psi)
Résistance en
flexion
275 Mpa (39875psi)
ASTM 695-96
(modifié)
Résistance en
compression
140 Mpa (20300psi)
ASTM D 256-93
Notched Izod
1600J/M
ASTM D 3763-95
(4 layers)
Impact multiaxial
2.2 m/sec
39 J
¾Tolérant aux variations de températures
(-40C - 100C) ;
Impact multiaxial 6,7 m/sec
43 J
¾Résistant à la propagation de feu;
Contenu fibre
de verre
60%
ASTM D 792-91
Gravité
spécifique
1,49
ASTM D 2240-97
Shore ‘ D’
dureté
77
ASTM D 3763-95
Déflection
thermique
155 °C
ASTM
G26
Test Ultra-violet
Pas de baisse importante
dans les propriétés
mécaniques et physiques
ASTM G7-96 et
ASTM G24-94
Test Ultra-violet
(test sur site de
Arizona)
Pas de baisse importante
dans les propriétés
mécaniques et physiques
Changement de couleur
négligeable
Standard
¾Durabilité à vie sans entretien: résistance
à la putréfaction et à la moisissure
¾Peau non-toxique et entièrement
recyclable;
¾Résistance élevée aux différentes
charges telles que le vent ou le séisme;
ASTM D 638-96
ASTM D 790-96
¾Excellente résistance à l'impact;
¾Excellente isolation thermique (R20 et
plus);
¾Extrêmement résistant à la fatigue,
humidité, corrosion et autres facteurs
environnementaux et chimiques;
¾La neige et la glace n’y collent pas;
¾Finition intérieure aisée et versatile. Peut
être combiné à de nombreux types de
revêtement, (pierre, gypse, film retardant,
etc.);
¾Fabrication rapide et automatique des
panneaux;
¾Installation facile et rapide; Facilité de
montage/démontage.
Fiche technique de construction
Juillet 2007
2/3
Panneaux Sandwich
de construction
Fiche technique
Propriétés physiques et mécaniques de l’âme des
panneaux:
Type de test
Standards
ASTM D C518 C177
pour une épaisseur de
1’’
(25.40mm)
Résistance
thermique
ASTM D C518 C177
pour une épaisseur
de 1’’
(25.40mm)
ASTM E96 pour une
épaisseur de 1’’
(25.40mm)
Perméabilité à
la vapeur d’eau
ASTM E96 pour
une épaisseur de
1’’
(25.40mm)
ASTM D2126 pour une
épaisseur de 1.5 ’’
(38mm)
Stabilité
dimensionnelle
ASTM D2126 pour
une épaisseur de
1.5 ’’ (38mm)
ASTM D1621 pour une
épaisseur de 1.5 ’’
(38mm)
Résistance à la
compression
ASTM D1621 pour
une épaisseur de
1.5 ’’ (38mm)
ASTM C203
Résistance à la
flexion
ASTM C203
ASTM 2842 pour une
épaisseur de 1.5
’’(38mm)
Absorption
d’eau
ASTM 2842 pour
une épaisseur de
1.5 ’’(38mm)
ASTM E84 :5
CAN.4-S102.2M:1.40
Propagation de
la flamme
ASTM E84 :5
CAN.4S102.2M:1.40
Garantie
La résistance
thermique du
produit est
garantie par le
fournisseur à
100% sans frais
pour une
période de 20
ans minimum
Garantie
Standards
Pour toutes informations supplémentaires contacter:
AS Composite
Golnaz Shokouhi (514) 697-2828 poste 223 ou
[email protected]
Dimensions
¾Largeur pouvant atteindre au maximum
4ft (1219mm);
¾Longueur théoriquement illimitée;
¾Épaisseur de ¼’’ (6.35mm) à 4’’(101mm);
Prestations thermiques
¾Grâce à l’excellente isolation thermique
de EPS qui est de R5/in (R5 /25.4mm),
nous sommes capables de garantir les
exigences des codes de bâtiments au
niveau d’isolation thermique et éviter tout
pont thermique.
¾L’âme isolante ne vieillit pas et offre une
isolation uniforme et durable.
Prestations contre le feu
¾ Selon les standards
MVSS302/NFPA102 la peau des panneaux
AS Composite ne propage pas le feu et
n’émet aucun gaz nocif
Humidité
¾ La peau imperméable des panneaux
sandwich AS évite toute humidité, ou
liquide à rentrer dans la structure.
Cahier de charge
Si le cahier de charge n’est pas attaché à
ce document ou qu’il ne répond pas à votre
besoin, contacter-nous pour vous le faire
parvenir au plus brefs délais.
WWW.ascomposite.com
Fiche technique de construction
Juillet 2007
3/3
