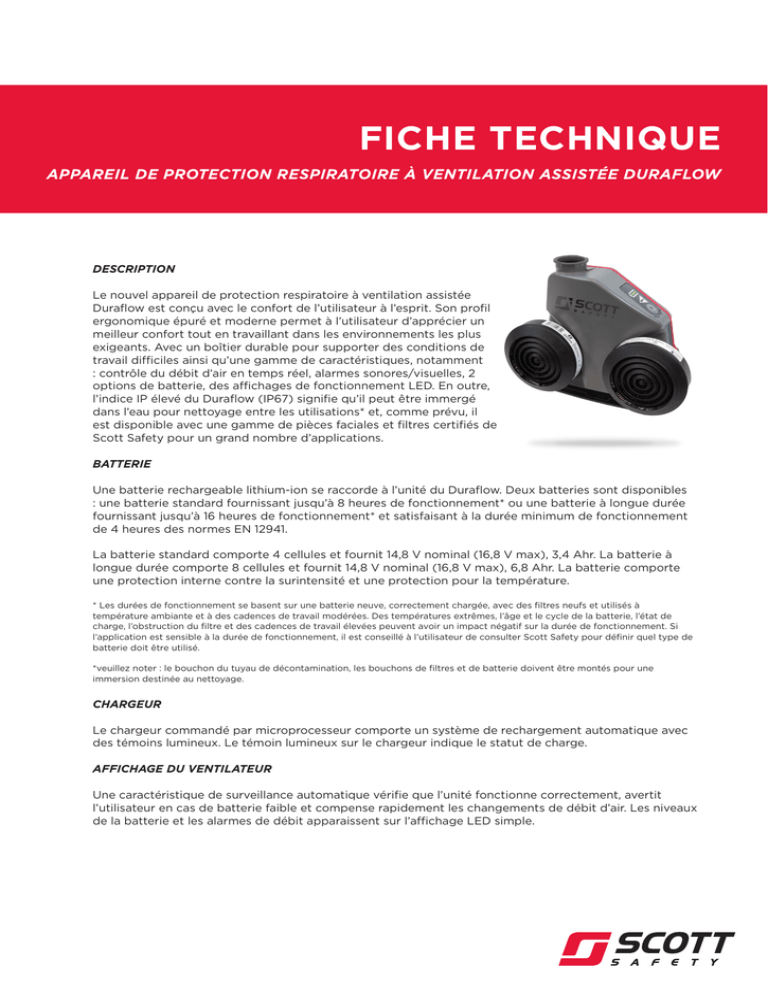

FICHE TECHNIQUE
APPAREIL DE PROTECTION RESPIRATOIRE À VENTILATION ASSISTÉE DURAFLOW
DESCRIPTION
Le nouvel appareil de protection respiratoire à ventilation assistée
Duraflow est conçu avec le confort de l’utilisateur à l’esprit. Son profil
ergonomique épuré et moderne permet à l’utilisateur d’apprécier un
meilleur confort tout en travaillant dans les environnements les plus
exigeants. Avec un boîtier durable pour supporter des conditions de
travail difficiles ainsi qu’une gamme de caractéristiques, notamment
: contrôle du débit d’air en temps réel, alarmes sonores/visuelles, 2
options de batterie, des affichages de fonctionnement LED. En outre,
l’indice IP élevé du Duraflow (IP67) signifie qu’il peut être immergé
dans l’eau pour nettoyage entre les utilisations* et, comme prévu, il
est disponible avec une gamme de pièces faciales et filtres certifiés de
Scott Safety pour un grand nombre d’applications.
BATTERIE
Une batterie rechargeable lithium-ion se raccorde à l’unité du Duraflow. Deux batteries sont disponibles
: une batterie standard fournissant jusqu’à 8 heures de fonctionnement* ou une batterie à longue durée
fournissant jusqu’à 16 heures de fonctionnement* et satisfaisant à la durée minimum de fonctionnement
de 4 heures des normes EN 12941.
La batterie standard comporte 4 cellules et fournit 14,8 V nominal (16,8 V max), 3,4 Ahr. La batterie à
longue durée comporte 8 cellules et fournit 14,8 V nominal (16,8 V max), 6,8 Ahr. La batterie comporte
une protection interne contre la surintensité et une protection pour la température.
* Les durées de fonctionnement se basent sur une batterie neuve, correctement chargée, avec des filtres neufs et utilisés à
température ambiante et à des cadences de travail modérées. Des températures extrêmes, l’âge et le cycle de la batterie, l’état de
charge, l’obstruction du filtre et des cadences de travail élevées peuvent avoir un impact négatif sur la durée de fonctionnement. Si
l’application est sensible à la durée de fonctionnement, il est conseillé à l’utilisateur de consulter Scott Safety pour définir quel type de
batterie doit être utilisé.
*veuillez noter : le bouchon du tuyau de décontamination, les bouchons de filtres et de batterie doivent être montés pour une
immersion destinée au nettoyage.
CHARGEUR
Le chargeur commandé par microprocesseur comporte un système de rechargement automatique avec
des témoins lumineux. Le témoin lumineux sur le chargeur indique le statut de charge.
AFFICHAGE DU VENTILATEUR
Une caractéristique de surveillance automatique vérifie que l’unité fonctionne correctement, avertit
l’utilisateur en cas de batterie faible et compense rapidement les changements de débit d’air. Les niveaux
de la batterie et les alarmes de débit apparaissent sur l’affichage LED simple.
FICHE TECHNIQUE
DURAFLOW
DONNÉES TECHNIQUES
Certifications :
EN 12941 CE 0086 (voir ci-dessous les certifications des pièces faciales)
Débit :
Min 160 l/min avec réglage automatique
Batterie standard :
Batterie rechargeable, Li-ion 14,8 V nominal (16,8 V max), 3,4 Ahr.
Protection interne contre la surintensité et la température. Dimensions 181,8 mm x 54,2 mm x 34 mm, Poids
340 g
Batterie à longue durée :
Batterie rechargeable, Li-ion 14,8 V nominal (16,8 V max), 6,8 Ahr.
Protection interne contre la surintensité et la température. Dimensions 181,8 mm x 54,2 mm x 50 mm, Poids
540 g
Durée de fonctionnement de la
batterie (batterie standard)
Jusqu’à 8 heures selon la combinaison pièce faciale/filtre
Durée de fonctionnement de la
batterie (batterie à longue durée)*
Jusqu’à 16 heures selon la combinaison pièce faciale/filtre
Affichage de l’unité
Statut de l’alimentation ; jauge de la batterie ; statut de l’alarme
Alarmes
L’alarme sonore retentit en cas de débit faible ou de batterie faible.
Niveau sonore de l’alarme
>75 dB (niveau audible en fonction de la pièce faciale)
Notification utilisateur
3 bips lorsque le débit correct est atteint au démarrage
Poids de l’unité sans les filtres ou la
batterie :
Environ 600 g
Poids de l’unité avec la batterie
standard et sans filtres
Environ 950 g
Niveau sonore de fonctionnement :
< 75 dB (A)
Plage de température de
fonctionnement :
-10 °C … +50 °C (scellé à l’usine –10 °C … +50°C)
Humidité :
< 95%
Température de rechargement :
Température recommandée de rechargement d’environ + 20 °C
Résistance à la pénétration :
IP55 (batterie et filtres montés, sans bouchons de décontamination montés) ;
IP67 (batterie montée, avec bouchons de décontamination de filtres et de tuyaux montés)
INFORMATIONS MATÉRIAUX
Corps du ventilateur
Mélange polycarbonate/ABS. Chimiquement résistant, résistant aux chocs, aux produits chimiques et à
l’usure.
Joint
Élastomère thermoplastique
Corps du moteur
Mélange PC/ABS ; bonne résistance à l’abrasion, aux chocs et bonnes propriétés mécaniques.
* Les durées de fonctionnement se basent sur une batterie neuve, correctement chargée, avec des filtres neufs et utilisés à température ambiante et à des cadences de
travail modérées. Des températures extrêmes, l’âge et le cycle de la batterie, l’état de charge, l’obstruction du filtre et des cadences de travail élevées peuvent avoir un
impact négatif sur la durée de fonctionnement. Si l’application est sensible à la durée de fonctionnement, il est conseillé à l’utilisateur de consulter Scott Safety pour définir
quel type de batterie doit être utilisé.
DURAFLOW
CERTIFICATIONS DES COMBINAISONS DE PIÈCES FACIALES
INDICE DE CERTIFICATION EN 12941
FH1 Demi-cagoule
TH3
FH2 Cagoule complète
TH3
FH21 Cagoule complète antistatique
TH3
FH22 Cagoule complète
TH3
FH31 Écran facial
TH3
FICHE TECHNIQUE
DURAFLOW
AVERTISSEMENT LIÉ À L'ACCUMULATEUR ET AU CHARGEUR
Consulter immédiatement un médecin si une pile ou un accumulateur est avalé.
Dans le cas d’une fuite au niveau de l’accumulateur, ne laissez pas de liquide toucher la peau ou pénétrer dans les yeux. En cas de contact, lavez
à fond à l’eau la zone touchée et consultez un médecin.
N'utilisez uniquement que les accumulateurs Scott Safety certifié avec le Duraflow.
N'utiliser l'accumulateur que dans le sens de l'utilisation pour lequel il est destiné.
Ne pas retirer l'accumulateur de l'emballage d'origine avant de compter l'utiliser.
Ne pas mettre un système électrique entre les cosses de l'accumulateur.
Ne pas démonter, ni ouvrir ni mettre en pièce les accumulateurs.
Ne pas soumettre les accumulateurs à des chocs mécaniques.
Ne pas exposer les accumulateurs à la chaleur ou au feu. Éviter le stockage en plein soleil.
Ne jamais recharger dans un environnement potentiellement explosif.
Stocker un accumulateur déchargé peut l'endommager.
Ne pas charger l’accumulateur avec un autre chargeur, à l’exception de celui spécifiquement prévu d’être utilisé avec l’équipement.
Ne charger l’accumulateur que dans la plage de températures de O° C à 40° C.
Ne pas stocker les accumulateurs au hasard où ils pourraient s’entrecourt-circuiter ou être court-circuités par des matériaux conducteurs.
Le chargeur ne peut être utilisé qu'en intérieur.
N'utiliser qu'avec une alimentation approuvée
Ne pas utiliser un chargeur autre que celui fourni.
Ne pas tenter de recharger des accumulateurs non rechargeables.
Ne pas laisser un accumulateur en charge prolongée lorsqu'il n'est pas utilisé.
Ces informations concernent également tout accumulateur secondaire qu’il est possible que vous utilisiez.
FICHE TECHNIQUE
MAINTENANCE
NOTE : Seuls des techniciens agréés de Scott Safety peuvent effectuer la maintenance des appareils de
protection respiratoire à ventilation assistée Duraflow.
Une maintenance régulière et programmée est essentielle pour une utilisation sûre de l’équipement. En plus des
vérifications préalables à l’utilisation et au rangement, vérifiez l’appareil chaque mois et remplacez toutes pièces
défectueuses. Un technicien qualifié d’entretien et de maintenance doit effectuer un entretien chaque année.
Scott Safety dispose d’un réseau agréé de centres de maintenance prévus pour cela. Un programme régulier
de maintenance mensuelle est suivi conformément aux vérifications préalables à l’utilisation et comporte une
inspection visuelle approfondie de tous les composants. Effectuez une inspection approfondie de tous les
composants avant et après chaque utilisation.
NETTOYAGE
Un nettoyage régulier permet à l’unité de rester opérationnelle plus longtemps. Pour nettoyer, essuyez
soigneusement l’unité à ventilation assistée. Vous pouvez la nettoyer avec l’un des produits suivants : Eau et
savon, solution de Distel, solution de nettoyage Incidin® Rapid, solutions Incidur ® Henkel.
N’immergez pas l’appareil de protection respiratoire à ventilation assistée si un kit de décontamination n’est
pas monté. Le kit de décontamination peut être acheté et il comporte des bouchons de filtre et de tuyau qui
empêchent le liquide de pénétrer dans l’unité.
Laissez la batterie et les bouchons montés sur l’appareil de protection respiratoire à ventilation assistée si vous
l’immergez, car l’exposition à l’eau des contacts électriques de la batterie et des pièces internes de l’unité peut
provoquer un court-circuit ou endommager l’unité.
Le Duraflow a un indice IP55 pour la protection contre les jets d’eau et un indice IP67 avec les bouchons de
batterie et de décontamination montés. Si vous arrosez l’appareil de protection respiratoire à ventilation assistée,
laissez les bouchons de batterie et de filtres ou les bouchons de décontamination montés.
Une fois propres, tous les composants doivent être mis à sécher à l’air.
STOCKAGE
Assurez-vous que le Duraflow est protégé des dommages pendant le transport. Lorsqu’il ne sert pas, rangez
l’équipement dans un endroit propre et sec, à distance de sources directes de chaleur, entre -10 °C et +50 °C, à un
taux d’humidité inférieur à 75 % HR.
ÉLIMINATION
Éliminez l’équipement conformément aux exigences des réglementations locales.
