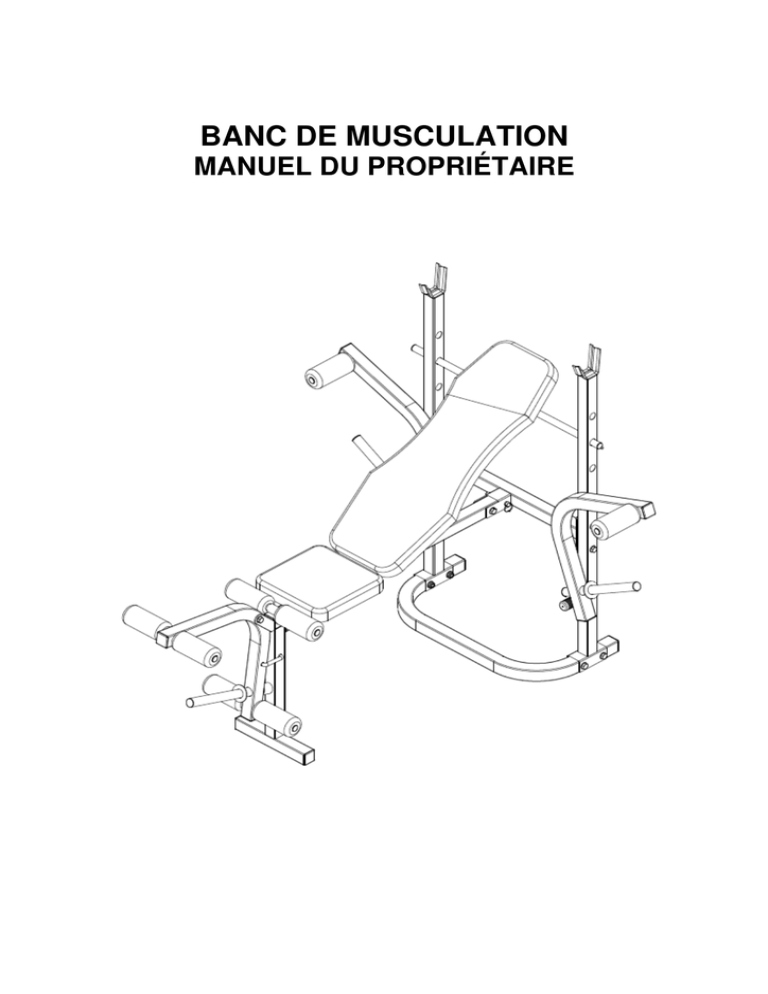

BANC DE MUSCULATION

BANC DE MUSCULATION
MANUEL DU PROPRIÉTAIRE
DIAGRAMME ÉCLATÉ
1
LISTE DE PIÈCES
NUMÉRO
PIÈCE
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
19
20
21
22
23
24
25
26
27
28
30
31
32
33
34
35
36
DESCRIPTION
BÉQUILLE BARRE À DISQUES DROITE
BÉQUILLE BARRE À DISQUES GAUCHE
BARRE SUPPORT
BASE PRINCIPALE
ENTRETOISE CENTRALE
PATTE AVANT
TIGE DE BLOCAGE RAPIDE
LÈVE-JAMBES
BRAS PAPILLON DROIT
BRAS PAPILLON GAUCHE
BARRE HAUTEUR DOSSIER
SUPPORT À DOSSIER
BARRE DE COUSSIN DU LÈVE-JAMBES
TUBE DE COUSSINS À PAPILLON
SIÈGE
DOSSIER
COUSSIN
EMBOUT CARRÉ 38 mm
MOYEU DE L’AMORTISSEUR
EMBOUT CARRÉ 25 mm
PARE-CHOC ROND diam. 25
EMBOUT ROND diam. 25
EMBOUT ROND diam. 19
MOYEU ROND
MOUSQUETON DE SÉCURITÉ
BOULON M10 X 60
BOULON M10 X 55
BOULON M6 X 15
BOULON M6 X 40
RONDELLE M10
BOULE DE FIXATION
RONDELLE M6
BOULON M10 X 20
ÉCROU NYLON M10
2
QTÉ
1
1
1
1
1
1
1
1
1
1
1
2
3
2
1
1
8
10
2
4
1
5
10
4
1
6
4
4
4
20
2
8
1
10
ÉTAPE 1
1.
2.
3.
4.
Placez un embout carré de 38 mm (19) à chacune des extrémités de la base
principale (04).
Fixez les béquilles droite et gauche de barre à disques (01, 02) sur la base principale
(04) à l’aide de boulons (27), rondelles (32) et écrous (36) de la façon indiquée.
Fixez la barre support (03) aux béquilles droite et gauche de barre à disques (01, 02)
à l’aide de boulons (28), rondelles (32) et écrous (36) de la façon indiquée.
Placez le moyeu De l’amortisseur (20) sur les béquilles droite et gauche de barre à
disques (01, 02).
3
ÉTAPE 2
1.
2.
Placez un embout carré de 38 mm (19) à chacune des extrémités de la patte avant
(06).
Fixez l’entretoise centrale (05) à la patte avant (06) puis fixez l’autre extrémité de
l’entretoise centrale (05) à la barre support (03) à l’aide de la tige de blocage rapide
(7) et de boulons (27), rondelles (32) et écrous (36) de la façon indiquée.
4
ÉTAPE 3
1.
2.
3.
4.
Placez un embout carré de 38 mm (19) et un embout rond diam. 25 (23) à chacune
des extrémités du bras de papillon (09, 10).
Insérez le moyeu rond (25) dans les tubes soudés sur les béquilles droite et gauche
de barre à disques (01, 02).
Insérez le tube du coussin de papillon (14) dans le bras de papillon (09, 10).
Glissez le coussin de papillon (17) et l’embout rond diam. 19 (24) dans le tube du
coussin de papillon (14).
5
ÉTAPE 4
1.
2.
3.
4.
5.
Placez un embout carré de 38 mm (19) sur le lève-jambes (08).
Placez le pare-chocs rond diam. 25 (22) et un embout rond diam. 25 (23) sur le lèvejambes (08)
Fixez le lève-jambes (08) à l’entretoise centrale (05) à l’aide de boulons (27), rondelles
(32) et écrous (36) de la façon indiquée.
Glissez la barre du coussin gauche du lève-jambes (13) dans le lève-jambes (08) et
l’entretoise centrale (05) de la façon indiquée.
Glissez le coussin gauche du lève-jambes (17) et un embout rond diam 19 (24) sur la
barre du coussin de lève-jambes de la façon indiquée.
6
ÉTAPE 5
1.
2.
3.
4.
5.
Placez un embout carré de 25 mm (21) sur le support de dossier (12).
Fixez le support de dossier (12) à la tige soudée sur l’entretoise centrale (05), fixez le
dossier (16) et le support du dossier (12) à l’entretoise centrale (05) à l’aide de
boulons (31) et de rondelles (34) de la façon indiquée.
Fixez le siège (15) à l’entretoise centrale (05) à l’aide de boulons (30) et de rondelles
(34) de la façon indiquée.
Placez un embout rond diam. 19 (24) sur la barre de hauteur du dossier (11).
Relevez le dossier (16), insérez la barre de hauteur du dossier (11) à travers les
béquilles droite et gauche de barre à disques (01, 02) au niveau désiré.
7
