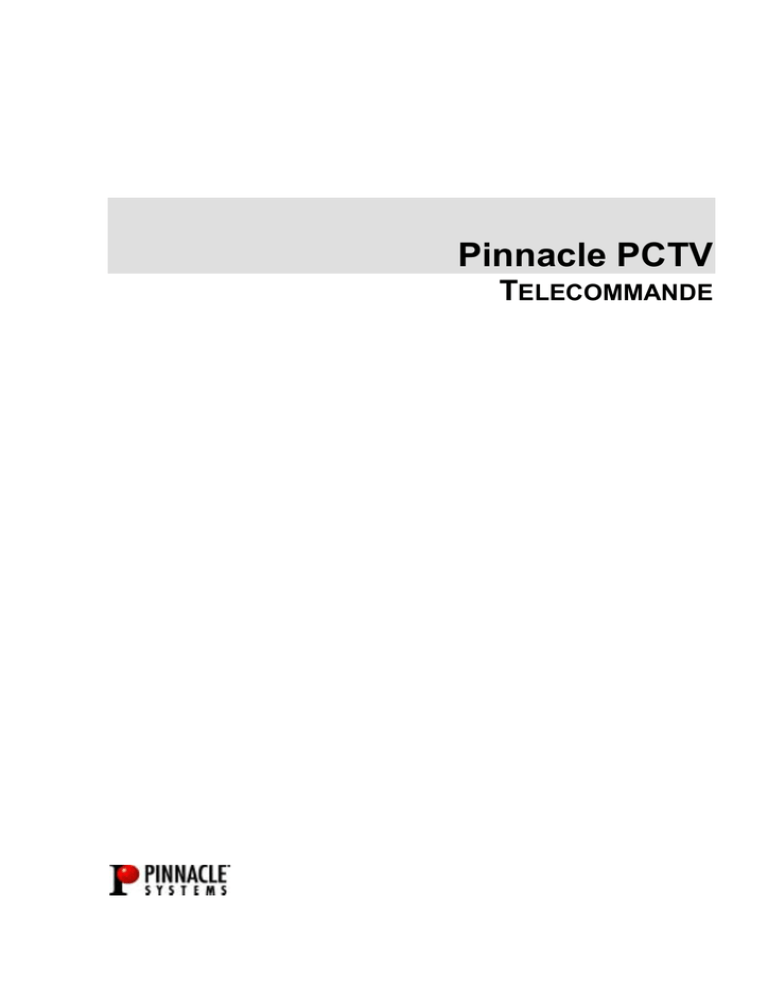

Pinnacle PCTV

Pinnacle PCTV
TELECOMMANDE
Pinnacle PCTV
Télécommande
F novembre 2001
© Pinnacle Systems GmbH 2001
Tous droits réservés.
Toute reproduction ou représentation intégrale ou partielle, par quelque procédé que ce soit, du présent
manuel est interdite sans l'autorisation expresse par écrit de Pinnacle Systems GmbH, Brunswick.
Tous les noms de marque et de produits sont des marques ou des marques déposées des constructeurs
respectifs.
Ce manuel a été imprimé avec des encres sans solvants sur papier blanchi sans chlore.
Pinnacle Systems GmbH a apporté tout le soin requis à la rédaction du présent manuel, mais ne peut pas
garantir que les programmes ou systèmes apporteront à l'utilisateur les résultats escomptés.
Les caractéristiques mentionnées dans le manuel n'ont qu'une valeur indicative.
Pinnacle Systems GmbH se réserve le droit de procéder à des modifications dans le manuel sans pour
autant s'astreindre à en informer les tiers.
Les offres, contrats de vente, de livraison et d'entreprise de Pinnacle Systems GmbH y compris conseil,
montage et autres prestations contractuelles reposent exclusivement sur les conditions de vente et de
livraison de Pinnacle Systems GmbH.
La télécommande PCTV
INSTALLATION
Installation du
matériel
• Connectez la fiche à 9 pôles du récepteur de la télécommande PCTV à un
port série libre de votre ordinateur.
•
A l’aide de la bande adhésive faisant partie du matériel fourni, fixez
l’autre extrémité du récepteur soit à votre écran, soit au boîtier de
l’ordinateur.
Veillez à ce qu’il n’y ait pas d’obstacles entre la télécommande et le
récepteur.
Installation du
logiciel
• Mettez les piles (2 piles rondes 1,5 V (R 06 ; AA)) dans la
télécommande.
Après l'installation la carte, un programme qui convertit et transmet les
instructions de la télécommande est lancé automatiquement en arrière-plan.
dans la barre des tâches vous indiquera si le programme est actif.
L‘icône
Pinnacle PCTV Télécommande
1
Pendant l'installation de la carte vous devrez indiquer le port série sur lequel
le récepteur de la télécommande est installé (voir „Installation du matériel“).
A cet effet apparaît la boîte de dialogue „Configurer télécommande“ :
Cette fenêtre vous propose au maximum 4 interfaces possibles. Les ports
série non disponibles ou qui n’existent pas apparaissent en grisé et vous ne
pouvez pas les configurer.
Configuration
automatique de
l’interface série
Pour la configuration automatique de votre récepteur PCTV, cliquez sur
Autodétection : un test est alors réalisé, qui vous indiquera l’interface
occupée par le récepteur:
Si un port série n‘a pas été détecté ou que le test n‘affiche pas de port série,
veuillez vérifier la configuration des ports série de votre ordinateur ou
configurez l‘interface manuellement.
Configuration
manuelle de
l’interface série
2
Vous pouvez également configurer l’interface manuellement.
Pour ce faire, cliquez sur l’affichage du port série occupé par le récepteur.
Pinnacle Systems GmbH
Lancement
automatique du
programme
Le programme de la télécommande PCTV est automatiquement lancé lors
de chaque démarrage de Windows. Pour l’empêcher, désactivez le
lancement automatique du programme dans la fenêtre „Configurer
télécommande“.
Vérifier le
fonctionnement
de la
télécommande
PCTV
Vous pouvez immédiatement tester le bon fonctionnement de la
télécommande. Il vous suffit de cliquer sur le bouton Test puis d'appuyer sur
n'importe quelle touche de la télécommande, à condition qu'elle soit dirigée
vers le récepteur."
Pour modifier la configuration, vous pourrez à tout moment appeler la
fenêtre „Configurer télécommande“ lorsque le programme est actif. A cet
effet, cliquez avec la touche droite de la souris sur l‘icône dans la barre
des tâches et la fenêtre suivante apparaît:
En cliquant sur Configuration..., vous accédez à la fenêtre „Configurer
télécommande“.
Fermer la
télécommande
PCTV
La barre des tâches vous offre la possibilité de fermer l’application de la
télécommande PCTV. A cet effet, cliquez avec la touche droite de la souris
sur l‘icône dans la barre des tâches et sélectez Quitter!.
Si, dans la configuration, vous avez paramétré un lancement automatique du
programme, le programme de la télécommande PCTV sera alors
automatiquement relancé lors du prochain démarrage de Windows (voir
„Lancement automatique du programme“.)
Au cas où le lancement automatique du programme aurait été désactivé dans
la fenêtre „Configurer télécommande“, vous pourrez relancer le programme
à partir du groupe de programme PCTV ...\Tools\Remote.
La télécommande PCTV peut être utilisée pour les applications PCTV
Vision, Radio et Télétexte. Selon l’application activée, les fonctions dont
vous disposerez seront différentes. Elles vous sont indiquées, avec les
touches correspondantes, dans les dessins ci-après:
Pinnacle PCTV Télécommande
3
MODE TV ET ENREGISTREMENT
Mode TV
En mode TV, voici les fonctions des touches de la télécommande:
Pavé numérique
Arrêt
Mosaïque
Liste des
programmes
AV
Zoom
Image plein cadre/
Original
Info
Volume +
Dernier programme
Silence
Chaîne +
Volume -
4
Sélection
Chaîne -
Menu
Live-TV
Enregistrement
Pause/ Live-Pause
Recul -
Avance +
Retour rapide
Avance rapide
Lecture
Stop
TV
Télétexte, Radio
EPG
Pinnacle Systems GmbH
Description des touches
Arrêt
Mosaïque
Liste des programmes
Pavé numérique
Zoom
Info
AV
Image plein cadre/
Original
Silence
Dernier programme
Volume +
Volume Chaîne +
Chaîne Sélection
Menu
Live-TV
Recul Avance +
Enregistrement
Pause/ Live-Pause
Retour rapide
Avance rapide
TV
Stop
Lecture
Télétexte, Radio, EPG
Ferme la télévision
Aperçu de toutes les chaînes
Affiche la liste des programmes
Choix direct du programme par le numéro ou par la
lettre/ si l’on appuie plusieurs fois sur la touche
correspondante, on trouve un programme par ordre
alphabétique dans la liste des programmes
Zoom avant/arrière sur l’image
Affiche les informations concernant le programme
Sélectionne l’entrée vidéo
(Tuner, Composite, S-Video)
Affiche l’image télé ou vidéo en image plein écran,
ou dans la taille originale
Coupe ou rétablit le son
Passe au programme sélectionné en dernier
Augmente le volume
Baisse le volume
Passe au programme suivant dans la liste des
programmes
Passe au programme précédent dans la liste des
programmes
Sélection dans le menu
Appelle le menu
Passe en mode Live-TV (TV en direct) pendant la
fonction Time Shift
Recule de x secondes pendant la fonction Time
Shift
Avance de x secondes pendant la fonction Time
Shift
Démarre l’enregistrement vidéo/ passe
automatiquement en mode Enregistrement
Interrompt l’enregistrement vidéo / Active la
fonction Time Shift
Retour rapide d’une cassette vidéo
Avance rapide d’une cassette vidéo
Appelle l’application TV / Passe du mode TV au
mode Enregistrement et vice versa
Arrête un enregistrement vidéo
Lecture d’une cassette vidéo
Appelle les applications Télétexte, Radio, EPG
Pinnacle PCTV Télécommande
5
Mode Enregistrement
En mode Enregistrement, les touches de la télécommande ont des fonctions
différentes de celles du mode TV :
Lecture d'une cassette vidéo
Retour
rapide
Stop
6
Pinnacle Systems GmbH
Avance
rapide
MODE MENU
En appuyant sur la touche menu, un menu va apparaître sur le moniteur de
votre PC en fonction de l’application déjà activée.
A l‘aide des touches suivantes, vous pouvez régler des paramètres dans le
menu de la télécommande :
Sélection d'un sous-article du menu
Réduction de la
valeur
correspondante
Sélection d'un
sous-article
du menu
Augmentation de
la valeur
correspondante
Confirmation du
paramètre
effectué
Pinnacle PCTV Télécommande
7
MODE TELETEXTE
En mode Télétexte, les touches de la télécommande ont des fonctions
différentes de celles du mode TV :
Pavé numérique
Entre directement
le numéro de la
page
Plein cadre/original
Affiche l'image
télétexte en plein
écran, ou en taille
originale
Sous-page +
Appelle la sous-page
télétexte suivante
Sous-page Appelle la sous-page
télétexte précédente
Arrêt
Eteint le télétexte
Index
Passe à la page index
du programme en cours
Dernière page
Passe à la page sélectionnée
en dernier
Page +
Appelle la page télétexte
suivante
Page Appelle la page télétexte
précédente
TV, Télétexte, Radio, EPG
Appelle les applications
TV, Télétexte, Radio EPG
8
Pinnacle Systems GmbH
EVENTUELLES CAUSES D‘ERREURS
Au cas où la télécommande ne fonctionnerait pas correctement, veuillez
vérifier
• si vous dirigez bien la télécommande vers le récepteur.
L’angle entre la télécommande et le récepteur doit être de 30° maximum.
• si la distance entre la télécommande et le récepteur n’est pas trop grande.
La télécommande a une portée d’environ 5 mètres.
• s’il n’y a pas d’obstacles entre la télécommande et le récepteur.
• si les piles ont été insérées correctement et si elles ne sont pas usées.
• si le programme pour la télécommande est actif (vous le reconnaîtrez à
l’icône dans la barre des tâches).
CONFIGURATION DEFINIE PAR L’UTILISATEUR
Vous avez la possibilité d’utiliser la télécommande pour d‘autres
applications grâce à une programmation libre.
Tous les résultats obtenus suite à des modifications sont imputables
uniquement à la responsabilité de l‘utilisateur, et ne seront pas traités par
l‘assistance technique de la société Pinnacle Systems.
Pour cette raison, la programmation libre n’est recommandée qu’aux
utilisateurs avertis.
Généralités
Le fichier profil profiles.ini figurant sous %installdir%\Remote sert à
affecter certaines actions aux touches de la télécommande.
%installdir%\ représente votre répertoire d’installation.
Parmi ces actions figurent, dans la version actuelle,
•
Démarrer une application
•
Simuler une combinaison de touches (appuyer et relâcher les touches)
Avant de modifier le fichier profiles.ini existant, l‘utilisateur doit le
sauvegarder !
Pinnacle PCTV Télécommande
9
Sections
Le fichier profiles.ini comprend au moins une section [default], dans
laquelle sont classées, entre autres, les affectations des touches standard.
Après l‘installation, les touches de démarrage pour PCTV Vision et
PCTV WebText sont occupées par défaut :
[default]
Par ex.. ...
key38=EXEC c:\...\vision\vision.exe
...
Pour les programmes définis il existe des affectations individuelles de
touches. Le nom de la fenêtre principale du programme respectif sert de
nom à la section :
[PCTV Vision]
key38=KEYBOARD ALT+T+^T+^ALT
…
Dès que la fenêtre intitulée „PCTV Vision“ est active, l‘affectation
individuelle des commandes est valable sous la section de configuration
portant le même nom [PCTV Vision].
Les définitions de commandes pour les touches auxquelles aucune
application spéciale n‘est affectée sont empruntées dans la section [default].
Certaines fenêtres, par ex. dans WinWord, changent de nom du fait que la
description du document chargé en cours est ajoutée. Actuellement,
uniquement le schéma „Titre Fixe – Titre variable “ est supporté. En outre
dans la section [title - ], la partie du titre fixe, y compris le trait d‘union, est
affectée à un autre nom de section, par ex.
Hexeditor HEdit:
[title -]
HEdit -=HEdit
[HEdit]
key63=KEYBOARD UP+^UP
key62=KEYBOARD DOWN+^DOWN
10
Pinnacle Systems GmbH
Commandes supportées
Les commandes suivantes sont supportées :
EXEC
Description:
Démarrer un programme Windows
Syntaxe:
EXEC Chemin de l‘application à démarrer [ | ] Paramètres de la ligne de
commande
Example:
EXEC c:\WINNT\system32\notepad.exe
KEYBOARD
Description:
Simuler une combinaison de touches
Syntaxe:
KEYBOARD Combinaison de touches
Combinaison de touches :
=Touche + [^] Touche + ...
Touche :
= tous les caractères ASCII sauf les minuscules OU les touches spéciales
Préfixe ^ signifie « Relâcher la touche » !
Pinnacle PCTV Télécommande
11
Touches spéciales
Code
TAB
Signification / Touche
Ctrl
Alt
Majuscule
F1…F12
Touche Tabulation
UP
↑
DOWN
↓
LEFT
←
RIGHT
→
Echap
Touche Entrée
Espace
Touches 0…9
Page suivante
Page précédente
CTRL
ALT
SHIFT
F1...F12
ESC
ENTER
BLANK
NUM0..NUM9
PGUP
PGDN
Exemple:
key38=KEYBOARD CTRL+ESC+^ESC+^CTRL+P+^P
Æ Si vous appuyez sur la touche TV, le menu Démarrer apparaît, puis juste
après le menu Programme.
12
Pinnacle Systems GmbH
Particularités
Interruption de
la séquence des
touches
Dans de nombreux cas il est nécessaire d‘attendre un bref instant après
l‘activation des touches, sinon l’application correspondante ne réagit pas
correctement aux commandes de touches simulées.
Pour cela on remplace le signe Plus par un espace à l‘endroit concerné,
par ex.
KEYBOARD CTRL+ESC+^ESC+^CTRL P+^P
Æ Après CTRL + ESC, une pause de 100 millisecondes est insérée avant
que la touche P ne soit enfoncée.
Relâcher une
touche
Lorsqu‘on relâche une touche, il faut le mentionner explicitement, de sorte
que lors de la simulation de combinaisons complexes de touches, on a une
flexibilité maximale.
Par exemple, en activant les touches ALT TAB, on peut passer d‘une
fenêtre d‘une application à une autre fenêtre. Pour passer deux fenêtres d’un
coup, la combinaison de touches suivante ne serait pas correcte :
Appuyer 1x ALT et relâcher
Appuyer 2x TAB et relâcher
Il faut plutôt utiliser les codes de touches suivants :
Appuyer sur ALT
Appuyer 2x TAB et relâcher
Relâcher ALT
La combinaison de touches s‘énonce donc ainsi :
ALT+TAB+^TAB+TAB+^TAB+^ALT
Pinnacle PCTV Télécommande
13
Code original des touches
Si une touche est enfoncée plus d‘½ seconde, il faut ajouter la valeur 64 au
code.
key49...57
key47
key46
key31
key58
key30
key43
key45
key27
key60
key37
key23
14
key15
key63
key61
key28
key26
key59
key62
key29
key25
key39
key21
key22
key19
key14
key07
key13
key11
key38
key24
key42
key41
Pinnacle Systems GmbH
