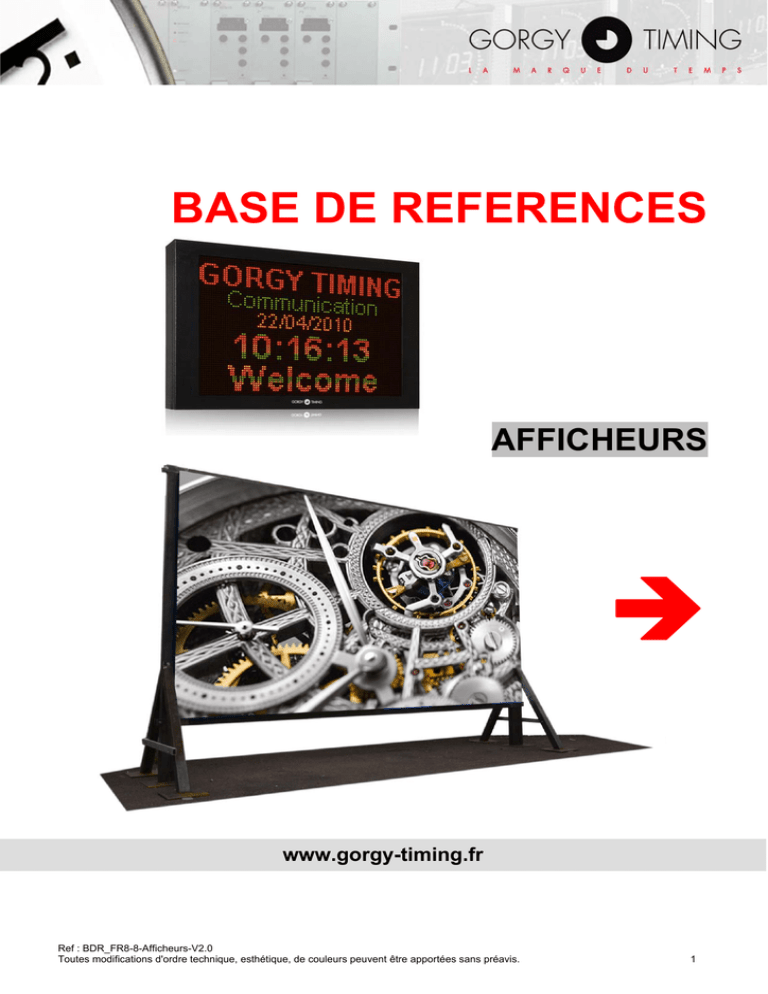

Découvrir la gamme des afficheurs de

BASE DE REFERENCES
AFFICHEURS

www.gorgy-timing.fr
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
1
BASE DE REFERENCES
BDR_FR8-8-Afficheurs-V2.0
AFFICHEURS
SOMMAIRE
AFFICHEUR EXTÉRIEUR
AFFICHEUR TEXTE/GRAPHIQUE POUR EXTÉRIEUR LEDI® MLCX 64X96 .................................................................................. 4 AFFICHEUR TEXTE/GRAPHIQUE POUR EXTÉRIEUR LEDI® MLCX 48X144 ................................................................................. 6 AFFICHEUR TEXTE/GRAPHIQUE POUR EXTÉRIEUR LEDI® MLCX 16X160 ................................................................................. 8 AFFICHEUR TEXTE/GRAPHIQUE POUR EXTÉRIEUR LEDI® MLCX 16X128 ............................................................................... 10 AFFICHEUR INTÉRIEUR
AFFICHEUR TEXTE/GRAPHIQUE POUR INTÉRIEUR LEDI® MLC 96X160 ................................................................................. 12 AFFICHEUR TEXTE/GRAPHIQUE POUR INTÉRIEUR LEDI® MLC 64X144 ................................................................................. 14 AFFICHEUR TEXTE/GRAPHIQUE POUR INTÉRIEUR LEDI® MLC 24X144 ................................................................................. 16 AFFICHEUR TEXTE/GRAPHIQUE POUR INTÉRIEUR LEDI® MLC 8X96 ..................................................................................... 18 ECRAN VIDÉO LED FULL COLOR POUR EXTÉRIEUR LEDI® MOVIE OUTDOOR ......................................................................... 20 LEDI® MOVIE TOTEM ......................................................................................................................................................... 22 OPTIONS ........................................................................................................................................................................... 23 Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
2
EXEMPLES DE COMBINAISONS POSSIBLES POUR LES AFFICHEURS TEXTE/GRAPHIQUE.
Nom du modèle
EXTERIEUR
Hauteur
Caractères
1024mm
2
4
512mm
4
8
256mm
6
12
160mm
8
16
128mm
1
4
366mm
2
8
183mm
4
16
91mm
6
24
61mm
Afficheur texte/graphique
LEDI® MLCX 16x160
1
13
256mm
2
26
128mm
Afficheur texte/graphique
LEDI® MLCX 16x128
1
10
256mm
2
21
128mm
1
2
731mm
2
4
366mm
4
8
183mm
6
13
122mm
8
17
91mm
10
22
73mm
12
26
61mm
1
3
488mm
2
6
244mm
4
12
122mm
6
19
76mm
8
24
61mm
1
8
182mm
2
16
91mm
3
24
61mm
1
21
53mm
Afficheur texte/graphique
LEDI® MLCX 64x96
Afficheur texte/graphique
LEDI® MLCX 48x144
Afficheur texte/graphique
LEDI® MLC 96x160
INTERIEUR
Nombres
Nombre
de
Caractères / Ligne
Lignes
1
2
Afficheur texte/graphique
LEDI® MLC 64x144
Afficheur texte/graphique
LEDI® MLC 24x144
Afficheur texte/graphique
LEDI® MLC 8x96
AUTRES TAILLES D’AFFICHEURS, NOUS CONSULTER.
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
3
Afficheur texte/graphique pour extérieur
LEDI® MLCX 64x96
Catégorie
Modèle N°.
Contrôleur de type
Afficheur dynamique à Leds pour extérieur
CST-WZ64x96-1R1G-16-OSR
Système WZP2006






Caractéristiques
principales


Dimension de l’affichage: H 1024 mm x L 1536 mm.
Couleurs : Rouge, Vert, Jaune plus de 18 combinaisons de couleur.
Capacité de mémoire : 16MB. Les données du système de fichiers flash ne sont pas faciles à perdre
mais peuvent être sauvegardées pendant 10 ans.
Fonctions performantes d’édition du texte :

Polices de caractères : Toutes les polices du système Microsoft (R) Windows, les symboles
Unicode et tous les caractères européens peuvent être saisis directement.

Alignement du texte : Ajustement libre.

Espace de travail et Espace des lignes : Ajustement libre.

Affichage du contenu : Ajustement des positions horizontales et verticales libre.

Touche de TAB : Aligné à gauche et peut être adapté à la taille de TAB.

Fonctions d’édition : Fonction copier/coller et fonction annuler/ rétablir le texte, illimitées.

Graphisme : On peut intégrer des images bmp, gif, png et les animations gif.

Insertion : On peut intégrer la date, la température (optionnel, avec un coût supplémentaire selon
demande) et un compteur (compteur croissant, comptage).

Le client peut personnaliser les polices si nécessaire.
Accepte les images en format bmp, gif, png et animation gif.
Running Descript offre un contrôle d’affichage multiple :

Type d’affichage : 16 types d’affichage (Auto, Immédiat, Diapos, Couverture, Tableau, Diapos
entrecroisées, Tableau entrecroisé, Volet, Saut, Neige, Aléatoire, Jaillissement, Explosé,
Scintillement, Flash, et Pac man). La fonction rotative du texte s’effectue de façon séquentielle et
dynamique en glissant sans à-coup de droite à gauche.

Vitesse du message : 8 niveaux de vitesse de la plus lente (niveau1) à la plus rapide (niveau 8).

Temps de pause : 0~60 secondes, ou arrêt permanent.

Peut éditer/créer des tâches multiples en format texte, des graphismes et animation etc…et
fonctionner indépendamment.

Séquence : Permet d’effectuer une succession de différentes tâches secondaires.

Mode de programmation : 7 modes de programmation (en permanence, tous les ans, tous les
mois, tous les jours, toutes les heures, à des heures ou dates définies, à des heures ou jours
définis). Les 7 types de programmation permettent que chaque séquence soit dans l’ordre. Les
tâches secondaires ne peuvent être effectuées que lorsque la programmation des séquences et
celle des sous-tâches correspondent.

Cliquer sur différentes touches pour obtenir la prévisualisation active liée.
Système d’aide en ligne : Cliquer F1 dans le menu et éditer l’image du poste etc… pour obtenir des
informations d’aide correspondantes.
Le protocole MCS offre en format texte seulement, un programme de contrôle simple et facile. Les
utilisateurs peuvent concevoir le logiciel pour le PC comme ils le souhaitent sur la base du protocole
MCS .

Programmation des positions d’affichage, y compris la position vague/précis et le mode flush.

Programmation des modes d’affichage, polices de caractères, couleurs, vitesse et temps de pause

Possibilité de personnaliser et d’installer les polices de caractères pour le protocole MCS

Accepte les polices obligatoires, les polices élargies, le flash etc … des caractéristiques choisies,
et accepte les déplacements en même temps que la projection.

Accepte les alignements multiples de tabulation et adapte la taille des tabulations.

Accepte l’intégration des graphismes en format bmp, gif, png et les animations gif.

Accepte l’intégration de l’heure, température, compteur (compteur croissant, comptage) et compte
à rebours (compteur décroissant, compte à rebours).
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
4
Profile
Face avant
Face arrière
Dessous
Dessus
Connectivité
Mode d’utilisation sans connexion, utilise la mémoire interne
Espace entre 2 pixels (pitch)
16 mm
Résolution (H x L)
H 64 x L 96
Configuration des LEDs
1 Led Rouge et 1 Led Verte /pixel
Simple face/Double face
Simple face
Angle de visibilité
Horizontal : 70 degrés
Affichage des lignes
Max. 8 lignes x 16 de caractères de H 128 mm
ou 1 ligne de 2 caractères de H 1024 mm
Luminosité
5500 cd/m² (ou nits)
Dim. de la zone d’affichage
H 1024 mm x L 1536 mm
Dim. totale ext. (HxLxP)
Env. H 1100 mm x L 1612 mm x P 150 mm (composé de 2 modules)
Matériau du boîtier
Aluminium laqué noir, étanche
Maintenance
Face arrière
Niveau IP
Avant : IP65 Arrière : IP54
Poids net des boîtiers
Env. 100Kgs
Mode de communication
RS422 avec adaptateur RS422 – 232
Contrôle Luminosité
16 niveaux auto
Agrément alimentation
CE
Consommation
env. AC 580W max. / AC 232W en moyenne
Certification panneau complet
N/O
Température de fonctionnement
Par défaut -20~+60℃
Option
Contrôle afficheur par réseau TCP/IP
Conformité RoHs
Oui
Vertical : 35 degrés
Garantie
3 ans de garantie retour usine
Prix unitaire
-
Remarques
L’offre ci-dessus inclut le panneau à Leds, commande de contrôle, câbles d’alimentation et données
tel que le logiciel, exclus les structures de fixation, ordinateur et autre équipement d’affichage
externe.
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
5
Afficheur texte/graphique pour extérieur
LEDI® MLCX 48x144
Catégorie
Modèle N°.
Contrôleur de type
Afficheur dynamique à Leds pour extérieur
CST-WZ48x144-1R1G-7.62-OSF
Système WZP2006






Caractéristiques
principales


Dimension de l’affichage : H 366 mm × L 1097 mm.
Couleurs : Rouge, Vert, Jaune plus de 18 combinaisons de couleur.
Capacité de mémoire : 16MB. Les données du système de fichiers flash ne sont pas faciles à perdre mais
peuvent être sauvegardées pendant 10 ans.
Fonctions performantes d’édition du texte :

Polices de caractères : Toutes les polices du système Microsoft (R) Windows, les symboles Unicode
et tous les caractères européens peuvent être saisis directement.

Alignement du texte : Ajustement libre.

Espace de travail et Espace des lignes : Ajustement libre.

Affichage du contenu : Ajustement des positions horizontales et verticales libre.

Touche de TAB : Aligné à gauche et peut être adapté à la taille de TAB

Fonctions d’édition : fonction copier/coller et fonction annuler/ rétablir le texte illimitées.

Graphisme : On peut intégrer des images bmp, gif, png et les animations gif.

Insertion : On peut intégrer la date, et la température (optionnel, avec un coût supplémentaire selon
demande) et un compteur (compteur croissant, comptage).

Le client peut personnaliser les polices si nécessaire.
Accepte les images en format bmp, gif, png et animation gif.
Running Descript offre un contrôle d’affichage multiple

Type d’affichage : 16 types d’affichage (Auto, Immédiat, Diapos, Couverture, Tableau, Diapos
entrecroisées, Tableau entrecroisé, Volet, Saut, Neige, Aléatoire, Jaillissement, Explosé,
Scintillement, Flash, et Pac man). La fonction rotative du texte s’effectue de façon séquentielle et
dynamique en glissant sans à-coup de droite à gauche.

Vitesse du message : 8 niveaux de vitesse de la plus lente (niveau1) à la plus rapide (niveau 8).

Temps de pause : 0~60 secondes, ou arrêt permanent.

Peut éditer/créer des tâches multiples en format texte, des graphismes et animation etc…et
fonctionner indépendamment.

Séquence : Permet d’effectuer une succession de différentes tâches secondaires.

Mode de programmation : 7 modes de programmation (en permanence, tous les ans, tous les mois,
tous les jours, toutes les heures, à des heures ou dates définies, à des heures ou jours définis). Les
7 types de programmation permettent que chaque séquence soit dans l’ordre. Les tâches
secondaires ne peuvent être effectuées que lorsque la programmation des séquences et celle des
sous-tâches correspondent.

Cliquer sur différentes touches pour obtenir la prévisualisation active liée.
Système d’aide en ligne : Cliquer F1 dans le menu et éditer l’image du poste etc… pour obtenir des
informations d’aide correspondantes.
Le protocole MCS offre en format texte seulement, un programme de contrôle simple et facile. Les
utilisateurs peuvent concevoir le logiciel pour le PC comme ils le souhaitent sur la base du protocole MCS .

Programmation des positions d’affichage, y compris la position vague/précis et le mode flush etc…

Programmation des modes d’affichage, polices de caractères, couleurs, vitesse et temps de pause

Possibilité de personnaliser et d’installer les polices de caractères pour le protocole MCS.

Accepte les polices obligatoires, les polices élargies, le flash etc … des caractéristiques choisies, et
accepte les déplacements en même temps que la projection.

Accepte les alignements multiples de tabulation et adapte la taille des tabulations.

Accepte l’intégration des graphismes en format bmp, gif, png et les animations gif.

Accepte l’intégration de l’heure, température, compteur (compteur croissant, comptage) et compte à
rebours (compteur décroissant, compte à rebours).
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
6
Profile
Face avant
Face arrière
Connectivité
Mode d’utilisation sans connexion, utilise la mémoire interne.
Espace entre 2 pixels (pitch)
7.62 mm
Résolution (H x L)
H 48 x L 144
Configuration des LEDs
1 Led Rouge et 1 Led Verte /pixel
Simple face/Double face
Simple face
Angle de visibilité
Horizontal : 70 degrés
Affichage des lignes
6 lignes x 24 caractères de H 61 mm
1 ligne x 4 caractères de H 366 mm
Luminosité
5500 cd/m² (ou nits).
Dim. de la zone d’affichage
H 366 mm x L 1097 mm
Dim. totale ext. (HxLxP)
Env. H 476 mm x L 1247 mm x P 126 mm
Matériau du boîtier
Aluminium laqué noir, étanche.
Maintenance
Face avant
Niveau IP
Avant /arrière : IP54
Poids net des boîtiers
env. 25kgs.
Mode de communication
RS422 avec adaptateur RS232-422
Contrôle Luminosité
16 niveaux auto
Agrément alimentation
CE
Consommation
Env. AC 360W Max. / AC 144W de moyenne
Certification panneau complet
N/O
Température de fonctionnement
Par défaut -20~+60℃
Option
Contrôle afficheur par réseau TCP/IP
Conformité RoHs
Oui
Vertical : 35 degrés
Garantie
3 ans de garantie retour usine
Prix unitaire
-
Remarques
L’offre ci-dessus inclut le panneau à Leds, commande de contrôle, câbles d’alimentation et données
tel que le logiciel, exclus les structures de fixation, ordinateur et autre équipement d’affichage
externe.
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
7
Afficheur texte/graphique pour extérieur
LEDI® MLCX 16x160
Catégorie
Modèle N°.
Contrôleur de type
Afficheur dynamique à Leds pour extérieur
CST-WZ16x160-1R1G-16-OSR
Système WZP2006





Caractéristiques
principales


Dimension de l’affichage : H 256 mm × L 2560 mm.
Couleurs: Rouge, Vert, Jaune plus de 18 combinaisons de couleur.
Capacité de mémoire : 16MB. Les données du système de fichiers flash ne sont pas faciles à perdre
mais peuvent être sauvegardées pendant 10 ans.
Fonctions performantes d’édition du texte :

Polices de caractères : Toutes les polices du système Microsoft (R) Windows, les symboles
Unicode et tous les caractères européens peuvent être saisis directement.

Alignement du texte : Ajustement libre.

Espace de travail et Espace des lignes : Ajustement libre.

Affichage du contenu : Ajustement des positions horizontales et verticales libre.

Touche de TAB : Aligné à gauche et peut être adapté à la taille de TAB

Fonctions d’édition : fonction copier/coller et fonction annuler/ rétablir le texte illimitées.

Graphisme : On peut intégrer des images bmp, gif, png et les animations gif.

Insertion : On peut intégrer la date, et la température (optionnel, avec un coût supplémentaire selon
demande) et un compteur (compteur croissant, comptage).

Le client peut personnaliser les polices si nécessaire.
Accepte les images en format bmp, gif, png et animation gif.

Type d’affichage : 16 types d’affichage (Auto, Immédiat, Diapos, Couverture, Tableau, Diapos
entrecroisées, Tableau entrecroisé, Volet, Saut, Neige, Aléatoire, Jaillissement, Explosé,
Scintillement, Flash, et Pac man). La fonction rotative du texte s’effectue de façon séquentielle et
dynamique en glissant sans à-coup de droite à gauche.

Vitesse du message : 8 niveaux de vitesse de la plus lente (niveau 1) à la plus rapide (niveau 8).

Temps de pause : 0~60 secondes, ou arrêt permanent.

Peut éditer/créer des tâches multiples en format texte, des graphismes et animation etc…et
fonctionner indépendamment.

Séquence : Permet d’effectuer une succession de différentes tâches secondaires.

Mode de programmation : 7 modes de programmation (en permanence, tous les ans, tous les
mois, tous les jours, toutes les heures, à des heures ou dates définies, à des heures ou jours
définis). Les 7 types de programmation permettent que chaque séquence soit dans l’ordre. Les
tâches secondaires ne peuvent être effectuées que lorsque la programmation des séquences et
celle des sous-tâches correspondent.

Cliquer sur différentes touches pour obtenir la prévisualisation active liée.
Système d’aide en ligne : Cliquer F1 dans le menu et éditer l’image du poste etc… pour obtenir des
informations d’aide correspondantes.
Le protocole MCS offre en format texte seulement, un programme de contrôle simple et facile. Les
utilisateurs peuvent concevoir le logiciel pour le PC comme ils le souhaitent sur la base du protocole
MCS .

Programmation des positions d’affichage, y compris la position vague/précis et le mode flush.

Programmation des modes d’affichage, polices de caractères, couleurs, vitesse et temps de pause
Possibilité de personnaliser et d’installer les polices de caractères pour le protocole MCS


Accepte les polices obligatoires, les polices élargies, le flash etc … des caractéristiques choisies,
et accepte les déplacements en même temps que la projection.

Accepte les alignements multiples de tabulation et adapte la taille des tabulations.

Accepte l’intégration des graphismes en format bmp, gif, png et les animations gif.

Accepte l’intégration de l’heure, température, compteur (compteur croissant, comptage) et compte
à rebours (compteur décroissant, compte à rebours).
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
8
Dessous
D
Face avant
Profile
Dessus
Face arrière
Connectivité
Mode d’utilisation sans connexion, utilise la mémoire interne.
Espace entre 2 pixels (pitch)
16 mm
Résolution (H x L)
H 16 x L 160
Configuration des LEDs
1 Led Rouge et 1 Led Verte /pixel
Simple face/Double face
Simple face
Angle de visibilité
Luminosité
Horizontal : 70 degrés Vertical: 35 degrés
2 lignes x 26 caractères de H 112 mm
1 ligne x 13 caractères de H 256 mm
5500 cd/m² (ou nits).
Dim. de la zone d’affichage
H 256 mm x L 2560 mm
Dim. totale ext. (HxLxP)
Env. H 332 mm x L 2636 mm x P 150 mm (composé de 2 modules)
Matériau du boîtier
Aluminium laqué noir, étanche
Maintenance
Face arrière
Niveau IP
Avant : IP65
Poids net des boîtiers
Env. 50Kgs
Mode de communication
RS422 avec adaptateur RS422 – 232
Contrôle Luminosité
16 niveaux auto
Agrément alimentation
CE
Consommation
Env. AC 440W max. / AC 175W en moyenne
Certification panneau complet
N/O
Température de fonctionnement
Par défaut -20~+60℃
Option
Contrôle afficheur par réseau TCP/IP
Conformité RoHs
Oui
Affichage des lignes
Arrière : IP54
Garantie
3 ans de garantie retour usine
Prix unitaire
-
Remarques
L’offre ci-dessus inclut le panneau à Leds, commande de contrôle, câbles d’alimentation et données
tel que le logiciel, exclus les structures de fixation, ordinateur et autre équipement d’affichage
externe.
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
9
Afficheur texte/graphique pour extérieur
LEDI® MLCX 16x128
Catégorie
Modèle N°.
Contrôleur de type
Afficheur dynamique à Leds pour extérieur
CST-WZ16x128-1R1G-16-OSR
Système WZP2006






Caractéristiques
principales


Dimension de l’affichage : jusqu’à H 256 mm × L 2048 mm.
Couleurs: Rouge, Vert, Jaune plus de 18 combinaisons de couleur.
Capacité de mémoire : 16MB. Les données du système de fichiers flash ne sont pas faciles à perdre
mais peuvent être sauvegardées pendant 10 ans.
Fonctions performantes d’édition du texte

Polices de caractères : Toutes les polices du système Microsoft (R) Windows, les symboles
Unicode et tous les caractères européens peuvent être saisis directement.

Alignement du texte : Ajustement libre.

Espace de travail et Espace des lignes : Ajustement libre.

Affichage du contenu : Ajustement des positions horizontales et verticales libre.

Touche de TAB : Aligné à gauche et peut être adapté à la taille de TAB

Fonctions d’édition : fonction copier/coller et fonction annuler/ rétablir le texte illimitées.

Graphisme : On peut intégrer des images bmp, gif, png et les animations gif.

Insertion : On peut intégrer la date, et la température (optionnel, avec un coût supplémentaire selon
demande) et un compteur (compteur croissant, comptage).

Le client peut personnaliser les polices si nécessaire.
Accepte les images en format bmp, gif, png et animation gif.
Running Descript offre un contrôle d’affichage multiple

Type d’affichage : 16 types d’affichage (Auto, Immédiat, Diapos, Couverture, Tableau, Diapos
entrecroisées, Tableau entrecroisé, Volet, Saut, Neige, Aléatoire, Jaillissement, Explosé,
Scintillement, Flash, et Pac man). La fonction rotative du texte s’effectue de façon séquentielle et
dynamique en glissant sans à-coup de droite à gauche.

Vitesse du message : 8 niveaux de vitesse de la plus lente (niveau 1) à la plus rapide (niveau 8).

Temps de pause : 0~60 secondes, ou arrêt permanent.

Peut éditer/créer des tâches multiples en format texte, des graphismes et animation etc…et
fonctionner indépendamment.

Séquence : Permet d’effectuer une succession de différentes tâches secondaires.

Mode de programmation : 7 modes de programmation (en permanence, tous les ans, tous les
mois, tous les jours, toutes les heures, à des heures ou dates définies, à des heures ou jours
définis). Les 7 types de programmation permettent que chaque séquence soit dans l’ordre. Les
tâches secondaires ne peuvent être effectuées que lorsque la programmation des séquences et
celle des sous-tâches correspondent.

Cliquer sur différentes touches pour obtenir la prévisualisation active liée.
Système d’aide en ligne : Cliquer F1 dans le menu et éditer l’image du poste etc… pour obtenir des
informations d’aide correspondantes.
Le protocole MCS offre en format texte seulement, un programme de contrôle simple et facile. Les
utilisateurs peuvent concevoir le logiciel pour le PC comme ils le souhaitent sur la base du protocole
MCS .

Programmation des positions d’affichage, y compris la position vague/précis et le mode flush.

Programmation des modes d’affichage, polices de caractères, couleurs, vitesse et temps de pause

Possibilité de personnaliser et d’installer les polices de caractères pour le protocole MCS.

Accepte les polices obligatoires, les polices élargies, le flash etc … des caractéristiques choisies,
et accepte les déplacements en même temps que la projection.

Accepte les alignements multiples de tabulation et adapte la taille des tabulations.

Accepte l’intégration des graphismes en format bmp, gif, png et les animations gif.

Accepte l’intégration de l’heure, température, compteur (compteur croissant, comptage) et compte
à rebours (compteur décroissant, compte à rebours).
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
10
Dessous
Face avant
Profile
Dessus
Face arrière
Connectivité
Mode d’utilisation sans connexion, utilise la mémoire interne.
Espace entre 2 pixels (pitch)
16 mm
Résolution (H x L)
H 16 x L 128
Configuration des LEDs
1 Led Rouge et 1 Led Verte /pixel
Simple face/Double face
Simple face
Angle de visibilité
Horizontal : 70 degrés
Affichage des lignes
Max. 2 lignes x 21caractères de H 128 mm / 1 ligne de 10 caractères H 256 mm
Luminosité
5500 cd/m² (ou nits)
Dim. de la zone d’affichage
H 256 mm x L 2048 mm
Dim. totale ext. (HxLxP)
Env. H 332 mm x L 2124 mm x P 150 mm
Matériau du boîtier
Aluminium laqué noir, étanche
Maintenance
Face arrière
Niveau IP
Avant : IP65
Poids net des boîtiers
Env. 40Kgs
Mode de communication
RS422 avec adaptateur RS422 – 232
Contrôle Luminosité
16 niveaux auto
Agrément alimentation
CE
Consommation
env. AC 350W max. / AC 140W de moyenne
Certification panneau complet
N/O
Température de fonctionnement
Par défaut -20~+60℃
Option
Contrôle afficheur par réseau TCP/IP
Conformité RoHs
Oui
Garantie
3 ans de garantie retour usine
Prix unitaire
-
Remarques
L’offre ci-dessus inclut le panneau à Leds, commande de contrôle, câbles d’alimentation et données
tel que le logiciel, exclus les structures de fixation, ordinateur et autre équipement d’affichage
externe.
Vertical : 35 degrés
Arrière : IP54
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
11
Afficheur texte/graphique pour intérieur
LEDI® MLC 96x160
Catégorie
Modèle N°.
Contrôleur de type
Afficheur dynamique à Leds pour intérieur
CST-WZ96x160-1R1G-7.62-ISR
Système WZP2006






Caractéristiques
principales


Dimensions de l’affichage : jusqu’à H 732 mm × L 1220 mm.
Couleurs : Rouge, Vert, Jaune plus de 18 combinaisons de couleur.
Capacité de mémoire : 16MB. Les données du système de fichiers flash ne sont pas faciles à perdre
mais peuvent être sauvegardées pendant 10 ans.
Fonctions performantes d’édition du texte :

Polices de caractères : Toutes les polices du système Microsoft (R) Windows, les symboles
Unicode et tous les caractères européens peuvent être saisis directement.

Alignement du texte : Ajustement libre.

Espace de travail et Espace des lignes : Ajustement libre.

Affichage du contenu : Ajustement des positions horizontales et verticales libre.

Touche de TAB : Aligné à gauche et peut être adapté à la dimension de TAB

Fonctions d’édition: fonction copier/coller et fonction annuler/ rétablir le texte illimitées.

Graphisme : On peut intégrer des images bmp, gif, png et les animations gif.

Insertion : On peut intégrer la date et la température, (optionnel, avec un coût supplémentaire selon
demande) et un compteur (compteur croissant, comptage).

Le client peut personnaliser les polices si nécessaire.
Accepte les images en format bmp, gif, png et animation gif.
Running Descript offre un contrôle d’affichage multiple

Type d’affichage : 16 types d’affichage (Auto, Immédiat, Diapos, Couverture, Tableau, Diapos
entrecroisées, Tableau entrecroisé, Volet, Saut, Neige, Aléatoire, Jaillissement, Explosé,
Scintillement, Flash, et Pac man). La fonction rotative du texte s’effectue de façon séquentielle et
dynamique en glissant sans à-coup de droite à gauche.

Vitesse du message : 8 niveaux de vitesse de la plus lente (niveau1) à la plus rapide (niveau 8).

Temps de pause : 0~60 secondes, ou arrêt permanent.

Peut éditer/créer des tâches multiples en format texte, des graphismes et animation etc…et
fonctionner indépendamment.

Séquence : Permet d’effectuer une succession de différentes tâches secondaires.

Mode de programmation : 7 modes de programmation (en permanence, tous les ans, tous les
mois, tous les jours, toutes les heures, à des heures ou dates définies, à des heures ou jours
définis). Les 7 types de programmation permettent que chaque séquence soit dans l’ordre. Les
tâches secondaires ne peuvent être effectuées que lorsque la programmation des séquences et
celle des sous-tâches correspondent.

Cliquer sur différentes touches pour obtenir la prévisualisation active liée.
Système d’aide en ligne : Cliquer F1 dans le menu et éditer l’image du poste etc… pour obtenir des
informations d’aide correspondantes.
Le protocole MCS offre en format texte seulement, un programme de contrôle simple et facile. Les
utilisateurs peuvent concevoir le logiciel pour le PC comme ils le souhaitent sur la base du protocole
MCS.

Programmation des positions d’affichage, y compris la position vague/précis et le mode flush

Programmation des modes d’affichage, polices de caractères, couleurs, vitesse et temps de pause
etc…

Possibilité de personnaliser et d’installer les polices de caractères pour le protocole MCS.

Accepte les polices obligatoires, les polices élargies, le flash etc … des caractéristiques choisies,
et accepte les déplacements en même temps que la projection.

Accepte les alignements multiples de tabulation et adapte la taille des tabulations.

Accepte l’intégration des graphismes en format bmp, gif, png et les animations gif.

Accepte l’intégration de l’heure, température, compteur (compteur croissant, comptage) et compte
à rebours (compteur décroissant, compte à rebours).
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
12
Face avant
Profile
Connectivité
Mode d’utilisation sans connexion, utilise la mémoire interne.
Espace entre 2 pixels (pitch)
7.62 mm
Résolution (H x L)
H 96 x L 160
Configuration des LEDs
1 Led Rouge et 1 Led Verte /pixel
Simple face/Double face
Simple face
Angle de visibilité
Horizontal : 130 degrés
Affichage des lignes
12 lignes x 26 caractères de H 61 mm
ou 1 lignes x 2 caractères de H 731 mm
Luminosité
Luminosité standard en intérieur, sans contrôle de la luminosité / fonction adaptée.
Dim. de la zone d’affichage
H 732 mm x L 1220 mm
Dim. totale ext. (HxLxP)
Env : H 732 mm x L 1285 mm x P 80 mm
Matériau du boîtier
Boîtier aluminium laqué noir, avec une feuille d’acrylique pour l’avant, non étanche
Maintenance
Face arrière
Niveau IP
Pour application intérieure
Poids net des boîtiers
Env. 35Kgs
Mode de communication
RS232
Agrément alimentation
CE
Consommation
env. AC 550W Max. / AC 220W de moyenne
Certification panneau complet
N/O
Température de fonctionnement
Par défaut -10~+40℃
Option
Contrôle afficheur par réseau TCP/IP
Conformité RoHs
Oui
Vertical : 130 degrés
Garantie
3 ans de garantie retour usine
Prix unitaire
-
Remarques
L’offre ci-dessus inclut le panneau à Leds, commande de contrôle, câbles d’alimentation et données
tel que le logiciel, exclus les structures de fixation, ordinateur et autre équipement d’affichage
externe.
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
13
Afficheur texte/graphique pour intérieur
LEDI® MLC 64x144
Catégorie
Modèle N°.
Contrôleur de type
Afficheur dynamique à Leds pour intérieur
CST-WZ64x144-1R1G-7.62-ISR
Système WZP2006






Caractéristiques
principales


Dimensions de l’affichage : H 488 mm × L 1097 mm.
Couleurs : Rouge, Vert, Jaune plus de 18 combinaisons de couleur.
Capacité de mémoire : 16MB. Les données du système de fichiers flash ne sont pas faciles à perdre
mais peuvent être sauvegardées pendant 10 ans.
Fonctions performantes d’édition du texte :

Polices de caractères : Toutes les polices du système Microsoft (R) Windows, les symboles
Unicode et tous les caractères européens peuvent être saisis directement.

Alignement du texte : Ajustement libre.

Espace de travail et Espace des lignes : Ajustement libre.

Affichage du contenu : Ajustement des positions horizontales et verticales libre.

Touche de TAB : Aligné à gauche et peut être adapté à la dimension de TAB

Fonctions d’édition : fonction copier/coller et fonction annuler/ rétablir le texte illimitées.

Graphisme : On peut intégrer des images bmp, gif, png et les animations gif.

Insertion : On peut intégrer la date et la température, (optionnel, avec un coût supplémentaire selon
demande) et un compteur (compteur croissant, comptage).

Le client peut personnaliser les polices si nécessaire.
Accepte les images en format bmp, gif, png et animation gif.
Running Descript offre un contrôle d’affichage multiple

Type d’affichage : 16 types d’affichage (Auto, Immédiat, Diapos, Couverture, Tableau, Diapos
entrecroisées, Tableau entrecroisé, Volet, Saut, Neige, Aléatoire, Jaillissement, Explosé,
Scintillement, Flash, et Pac man). La fonction rotative du texte s’effectue de façon séquentielle et
dynamique en glissant sans à-coup de droite a gauche.

Vitesse du message : 8 niveaux de vitesse de la plus lente (niveau 1) à la plus rapide (niveau 8).

Temps de pause : 0~60 secondes, ou arrêt permanent.

Peut éditer/créer des tâches multiples en format texte, des graphismes et animation etc…et
fonctionner indépendamment.

Séquence : Permet d’effectuer une succession de différentes tâches secondaires.

Mode de programmation : 7 modes de programmation (en permanence, tous les ans, tous les
mois, tous les jours, toutes les heures, à des heures ou dates définies, à des heures ou jours
définis). Les 7 types de programmation permettent que chaque séquence soit dans l’ordre. Les
tâches secondaires ne peuvent être effectuées que lorsque la programmation des séquences et
celle des sous-tâches correspondent.

Cliquer sur différentes touches pour obtenir la prévisualisation active liée.
Système d’aide en ligne : Cliquer F1 dans le menu et éditer l’image du poste etc… pour obtenir des
informations d’aide correspondantes.
Le protocole MCS offre en format texte seulement, un programme de contrôle simple et facile. Les
utilisateurs peuvent concevoir le logiciel pour le PC comme ils le souhaitent sur la base du protocole
MCS .

Programmation des positions d’affichage, y compris la position vague/précis et le mode flush etc…
Programmation des modes d’affichage, polices de caractères, couleurs, vitesse et temps de pause

etc…

Possibilité de personnaliser et d’installer les polices de caractères pour le protocole MCS.

Accepte les polices obligatoires, les polices élargies, le flash etc … des caractéristiques choisies,
et accepte les déplacements en même temps que la projection.

Accepte les alignements multiples de tabulation et adapte la taille des tabulations.

Accepte l’intégration des graphismes en format bmp, gif, png et les animations gif.

Accepte l’intégration de l’heure, température, compteur (compteur croissant, comptage) et compte
à rebours (compteur décroissant, compte à rebours).
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
14
Face avant
Profile
Connectivité
Mode d’utilisation sans connexion, utilise la mémoire interne.
Espace entre 2 pixels (pitch)
7.62mm
Résolution (H x W)
H 64 x L 144
Configuration des LEDs
1 Led Rouge et 1 Led Verte /pixel
Simple face/Double face
Simple face
Angle de visibilité
Horizontal : 130 degrés Vertical : 130 degrés
Affichage des lignes
Max. 8 lignes x 24 caractères de H 61 mm / 1 ligne de 3 caractères de H 488 mm
Luminosité
Luminosité standard en intérieur, sans contrôle de la luminosité / fonction adaptée.
Dim. de la zone d’affichage
environ. H 488 mm x L 1097 mm
Dim. totale ext. (HxLxP)
Environ : H 553 mm x L 1162 mm x P 80 mm
Matériau du boîtier
Boîtier aluminium laquées noir, avec une feuille d’acrylique pour l’avant, non étanche.
Maintenance
Face arrière
Niveau IP
Pour application intérieure
Poids net des boîtiers
Env. 24Kgs
Mode de communication
RS232
Agrément alimentation
Approbation CE
Consommation
Approx. AC 330W Max. / AC 132W de moyenne
Certification panneau complet
N/O
Température de fonctionnement
Par défaut -10~+40℃
Option
Contrôle afficheur par réseau TCP/IP
Conformité RoHs
Oui
Garantie
3 ans de garantie retour usine
Prix unitaire
-
Remarques
L’offre ci-dessus inclut le panneau à Leds, commande de contrôle, câbles d’alimentation et données
tel que le logiciel, exclus les structures de fixation, ordinateur et autre équipement d’affichage
externe.
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
15
Afficheur texte/graphique pour intérieur
LEDI® MLC 24x144
Catégorie
Modèle N°.
Contrôleur de type
Afficheur dynamique à Leds pour intérieur
CST-WZ24x144-1R1G-7.62-ISR
Système WZP2006





Caractéristiques
principales


Dimension de l’affichage : H 183 mm × L 1097 mm.
Couleurs : Rouge, Vert, Jaune plus de 18 combinaisons de couleur.
Capacité de mémoire : 16MB. Les données du système de fichiers flash ne sont pas faciles à perdre
mais peuvent être sauvegardées pendant 10 ans.
Fonctions performantes d’édition du texte:

Polices de caractères : Toutes les polices du système Microsoft (R) Windows, les symboles
Unicode et tous les caractères européens peuvent être saisis directement.

Alignement du texte : Ajustement libre.

Espace de travail et Espace des lignes : Ajustement libre.

Affichage du contenu : Ajustement des positions horizontales et verticales libre.

Touche de TAB : Aligné à gauche et peut être adapté à la taille de TAB

Fonctions d’édition : Fonction copier/coller et fonction annuler/ rétablir un texte illimitée.

Graphisme : On peut intégrer des images bmp, gif, png et les animations gif.

Insertion : On peut intégrer la date, et la température (optionnel, avec un coût supplémentaire selon
demande) et un compteur (compteur croissant, comptage).

Le client peut personnaliser les polices si nécessaire.
Accepte les images en format bmp, gif, png et animation gif.

Running Descript offre un contrôle d’affichage multiple

Type d’affichage : 16 types d’affichage (Auto, Immédiat, Diapos, Couverture, Tableau, Diapos
entrecroisé, Tableau entrecroisé, Volet, Saut, Neige, Aléatoire, Jaillissement, Explosé,
Scintillement, Flash, et Pac man). La fonction rotative du texte s’effectue de façon séquentielle et
dynamique en glissant sans à-coup de droite a gauche.

Vitesse du message : 8 niveaux de vitesse de la plus lente (niveau 1) à la plus rapide (niveau 8).

Temps de pause : 0~60 secondes, ou arrêt permanent.

Peut éditer/créer des tâches multiples en format texte, des graphismes et animation etc…et
fonctionner indépendamment.

Séquence : Permet d’effectuer une succession de différentes tâches secondaires.

Mode de programmation : 7 modes de programmation (en permanence, tous les ans, tous les
mois, tous les jours, toutes les heures, à des heures ou dates définies, à des heures ou jours
définis). Les 7 types de programmation permettent que chaque séquence soit dans l’ordre. Les
tâches secondaires ne peuvent être effectuées que lorsque la programmation des séquences et
celle des sous-tâches correspondent.

Cliquer sur différentes touches pour obtenir la prévisualisation active liée.
Système d’aide en ligne : Cliquer F1 dans le menu et éditer l’image du poste etc… pour obtenir des
informations d’aide correspondantes.
Le protocole MCS offre en format texte seulement, un programme de contrôle simple et facile. Les
utilisateurs peuvent concevoir le logiciel pour le PC comme ils le souhaitent sur la base du protocole
MCS .

Programmation des positions d’affichage, y compris la position vague/précis et mode flush etc…

Programmation des modes d’affichage, polices de caractères, couleurs, vitesse et temps de pause

Possibilité de personnaliser et d’installer les polices de caractères pour le protocole MCS.

Accepte les polices obligatoires, les polices élargies, le flash etc … des caractéristiques choisies,
et accepte les déplacements en même temps que la projection.

Accepte les alignements multiples de tabulation et adapte la taille des tabulations.

Accepte l’intégration des graphismes en format bmp, gif, png et les animations gif.

Accepte l’intégration de l’heure, température, compteur (compteur croissant, comptage) et compte
à rebours (compteur décroissant, compte à rebours).
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
16
Face avant
Profile
Connectivité
Mode d’utilisation sans connexion, utilise la mémoire interne
Espace entre 2 pixels (pitch)
7.62 mm
Résolution (H x L)
H 24 x L 144
Configuration des LEDs
1 Led Rouge et 1 Led Verte /pixel
Simple face/Double face
Simple face
Angle de visibilité
Horizontal : 130 degrés
Affichage des lignes
Max. 3 lignes x 24 caractères de H 61 mm / 1 ligne de 8 caractères de H182 mm
Luminosité
Luminosité standard en intérieur, sans contrôle de la luminosité / fonction adaptée
Dim. de la zone d’affichage
Env. H 183 mm x L 1097 mm
Dim. totale ext. (HxLxP)
Env. H 248 mm x L 1162 mm x P 80 mm
Matériau du boîtier
Boîtier aluminium laqué noir, avec feuille d’acrylique, non étanche
Maintenance
Face arrière
Niveau IP
Pour application intérieure
Poids net des boîtiers
Env. 8Kgs
Mode de communication
RS232
Agrément alimentation
Approbation CE
Consommation
Env. AC 125W Max. / AC 50W de moyenne
Certification panneau complet
N/O
Température de fonctionnement
Par défaut -10~+40℃
Option
Contrôle afficheur par réseau TCP/IP
Conformité RoHs
Oui
Garantie
3 ans de garantie retour usine
Prix unitaire
-
Remarques
L’offre ci-dessus inclut le panneau à Leds, commande de contrôle, câbles d’alimentation et données
tel que le logiciel, exclus les structures de fixation, ordinateur et autre équipement d’affichage
externe.
Vertical : 130 degrés
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
17
Afficheur texte/graphique pour intérieur
LEDI® MLC 8x96
Catégorie
Modèle N°.
Contrôleur de type
Afficheur dynamique à Leds pour intérieur
CST-WZ8x96-1R1G-7.62-ISS
Système WZP2006






Caractéristiques
principales


Dimension de l’affichage: H 61 mm x L 732 mm.
Couleurs : Rouge, Vert, Jaune plus de 18 combinaisons de couleur.
Capacité de mémoire : 16MB. Les données du système de fichiers flash ne sont pas faciles à perdre
mais peuvent être sauvegardées pendant 10 ans.
Fonctions performantes d’édition du texte :

Polices de caractères : Toutes les polices du système Microsoft (R) Windows, les symboles
Unicode et tous les caractères européens peuvent être saisis directement.

Alignement du texte : Ajustement libre.

Espace de travail et Espace des lignes : Ajustement libre.

Affichage du contenu : Ajustement des positions horizontales et verticales libre.

Touche de TAB : Aligné à gauche et peut être adapté à la taille de TAB.

Fonctions d’édition : Fonction copier/coller et fonction annuler/ rétablir le texte, illimitées.

Graphisme : On peut intégrer des images bmp, gif, png et les animations gif.

Insertion : On peut intégrer la date, la température (optionnel, avec un coût supplémentaire selon
demande) et un compteur (compteur croissant, comptage).

Le client peut personnaliser les polices si nécessaire.
Accepte les images en format bmp, gif, png et animation gif.
Running Descript offre un contrôle d’affichage multiple :

Type d’affichage : 16 types d’affichage (Auto, Immédiat, Diapos, Couverture, Tableau, Diapos
entrecroisées, Tableau entrecroisé, Volet, Saut, Neige, Aléatoire, Jaillissement, Explosé,
Scintillement, Flash, et Pac man). La fonction rotative du texte s’effectue de façon séquentielle et
dynamique en glissant sans à-coup de droite à gauche.

Vitesse du message : 8 niveaux de vitesse de la plus lente (niveau1) à la plus rapide (niveau 8).

Temps de pause : 0~60 secondes, ou arrêt permanent.

Peut éditer/créer des tâches multiples en format texte, des graphismes et animation etc…et
fonctionner indépendamment.

Séquence : Permet d’effectuer une succession de différentes tâches secondaires.

Mode de programmation : 7 modes de programmation (en permanence, tous les ans, tous les
mois, tous les jours, toutes les heures, à des heures ou dates définies, à des heures ou jours
définis). Les 7 types de programmation permettent que chaque séquence soit dans l’ordre. Les
tâches secondaires ne peuvent être effectuées que lorsque la programmation des séquences et
celle des sous-tâches correspondent.

Cliquer sur différentes touches pour obtenir la prévisualisation active liée.
Système d’aide en ligne : Cliquer F1 dans le menu et éditer l’image du poste etc… pour obtenir des
informations d’aide correspondantes.
Le protocole MCS offre en format texte seulement, un programme de contrôle simple et facile. Les
utilisateurs peuvent concevoir le logiciel pour le PC comme ils le souhaitent sur la base du protocole
MCS .

Programmation des positions d’affichage, y compris la position vague/précis et le mode flush.

Programmation des modes d’affichage, polices de caractères, couleurs, vitesse et temps de pause
Possibilité de personnaliser et d’installer les polices de caractères pour le protocole MCS


Accepte les polices obligatoires, les polices élargies, le flash etc … des caractéristiques choisies,
et accepte les déplacements en même temps que la projection.

Accepte les alignements multiples de tabulation et adapte la taille des tabulations.

Accepte l’intégration des graphismes en format bmp, gif, png et les animations gif.

Accepte l’intégration de l’heure, température, compteur (compteur croissant, comptage) et compte
à rebours (compteur décroissant, compte à rebours).
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
18
Connectivité
Mode d’utilisation sans connexion, utilise la mémoire interne
Espace entre 2 pixels (pitch)
7.62 mm
Résolution (H x L)
H 8 x L 96
Configuration des LEDs
1 Led Rouge et 1 Led Verte /pixel
Simple face/Double face
Simple face
Angle de visibilité
Horizontal : 140 degrés
Affichage des lignes
1 ligne de 21 caractères de 53mm
Luminosité
Luminosité standard en intérieur, sans contrôle de la luminosité / function adaptée
Dim. de la zone d’affichage
H 61 mm x L 732 mm
Dim. totale ext. (HxLxP)
Env. H 105 mm x L 761mm x P 46 mm
Matériau du boîtier
Boitier aluminium laqué noir, avec feuille d’acrylique, non étanche
Maintenance
Accès par le côté
Niveau IP
Pour application intérieure
Poids net des boîtiers
Env. 2Kgs
Mode de communication
RS232
Agrément alimentation
CE
Consommation
env. AC 12W max.
Température de fonctionnement
Par défaut -10~+40℃
Option
Contrôle afficheur par réseau TCP/IP
Conformité RoHs
Oui
Garantie
3 ans de garantie retour usine
Vertical : 140 degrés
Prix unitaire
-
Remarques
L’offre ci-dessus inclut le panneau à Leds, commande de contrôle, câbles d’alimentation et données
tel que le logiciel, exclus les structures de fixation, ordinateur et autre équipement d’affichage
externe.
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
19
Ecran vidéo LED Full Color pour extérieur
LEDI® MOVIE Outdoor
Spécificités - Taille du point : 16mm – 1R/1V/1B
Puce Venus 15mil LED
3mm ovale
Puce Taiwan EPISTAR LED, emballé par
Taiwanese LED fabricant d’emballage.
Rouge: 625 ±5 Vert: 525 ±2 Bleu: 470 ±2
R : 1300 V : 2600 B : 900 ±7.5%
100,000 heures
Physique :16 Virtuel : N/A
3,906
1R, 1V, 1B
Type I : 1024 x 750 x 190mm
Type I : 64H x 64L
Type I : 262/524
Type I : 58
16,384 niveaux par couleur
>6500
120°/45°
16 bits/couleur
4.4 trillions
16 niveaux-auto, 256-software
≥1000 Hz
Aluminium laqué Noir.
Avant : IP65
Arrière : IP54
Approbation CE
RoHs
AC 110 ou 220 V ±10%, 50 ~ 60 Hz
Temp.: de -20°C à +60°C
Humidité : 10% à 95%RH
Puce
Emballage
Ampoules
Boîtier
(par section)
Prix M
2
Fabrication et origine
Longueur d’onde et déviation(nm)
Luminosité et déviation (mcd)
Durée de vie des Leds (caractéristique)
Pixel (mm)
Densité des pixels (pixels/sq. m))
Configuration du pixel
Dimension (H x L x P) (mm)
Nombre total de pixels (pcs)
Consommation (moyenne /maximum) (Watts)
Poids approximatif (Kg)
Echelle des gris (linéaire)
Luminosité (cd/m2)
Angle de visibilité (H/V)
Profondeur des couleurs
Couleur
Gradation de contrôle
Taux de rafraîchissement d’affichage
Matériau et couleur de la surface
Niveau IP
Certification de l’alimentation
Certification totalité de l’écran
Entrée d’Alimentation
Température de fonctionnement
Environnement opérationnel
-
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
20
Spécificités - Taille du point : 20mm – 1R/1V/1B
Puce Venus 15mil LED
3mm ovale
Puce Taiwan EPISTAR LED, emballé par
Taiwanese LED fabricant d’emballage.
Rouge: 625 ±5 Vert: 525 ±2 Bleu: 470 ±2
R : 1300 V : 2600 B : 900 ±7.5%
100,000 heures
Physique : 20 Virtuel: N/A
2500
1R, 1V, 1B
Type I : 1280 x 960 x 190mm
Type I : 48H x 64L
Type I : 231/462
Type I : 51
16,384 niveaux par couleur
>6500
120°/45°
16 bits/couleur
4.4 trillions
16 niveaux-auto, 256-software
≥1000 Hz
Aluminium poudré, Noir.
Avant : IP65 Arrière : IP54
Approbation CE
RoHs
AC 110 ou 220 V ±10%, 50 ~ 60 Hz
Temp.: de -20°C a +60°C
Humidité : 10% à 95%RH
Puce
Emballage
LED
Boîtier
(par section)
Fabrication et origine
Longueur d’onde et déviation(nm)
Luminosité et déviation (mcd)
Durée de vie des Leds (caractéristique)
Pixel (mm)
Densité des pixels (pixels/sq. m))
Configuration du pixel
Dimension (H x L x P) (mm)
Nombre total de pixels (pcs)
Consommation (moyenne /maximum) (Watts)
Poids approximatif (Kg)
Echelle des gris (linéaire)
Luminosité (cd/m2)
Angle de visibilité (H/V)
Profondeur des couleurs
Couleur
Gradation de contrôle
Taux de rafraîchissement d’affichage
Matériau et couleur de la surface
Niveau IP
Certification de l’alimentation
Certification totalité de l’écran
Entrée d’Alimentation
Température de fonctionnement
Environnement opérationnel
2
Prix M :
-
Spécificités - Taille du point : 25mm – 1R/1V/1B
Puce Venus 15mil LED
3mm ovale
Puce Taiwan EPISTAR LED, emballé par
Taiwanese LED fabricant d’emballage.
Rouge: 625 ±5 Vert: 525 ±2 Bleu: 470 ±2
R : 1300 V : 2600 B : 900 ±7.5%
100,000 heures
Physique : 25 Virtuel : N/A
2500
1R, 1V, 1B
Type I : 800 x 800 x 190mm
Type I : 32H x 32L
Type I : 250/500
Type I : 55
16,384 niveaux par couleur
>6500
120°/45°
16 bits/couleur
4.4 trillions
16 niveaux-auto, 256-software
≥1000 Hz
Aluminium poudré noir.
Avant : IP65 Arrière : IP54
Approbation CE
RoHs
AC 110 ou 220 V ±10%, 50 ~ 60 Hz
Temp.: de -20°C à +60°C
Humidité : 10% à 95%RH
Puce
Emballage
LED
Boîtier
(par section)
2
Prix M :
Fabrication et origine
Longueur d’onde et déviation(nm)
Luminosité et déviation (mcd)
Durée de vie des Leds (caractéristique)
Pixel (mm)
Densité des pixels (pixels/sq. m))
Configuration du pixel
Dimension (H x L x P) (mm)
Nombre total de pixels (pcs)
Consommation (moyenne /maximum) (Watts)
Poids approximatif (Kg)
Echelle des gris (linéaire)
Luminosité (cd/m2)
Angle de visibilité (H/V)
Profondeur des couleurs
Couleur
Gradation de contrôle
Taux de rafraîchissement d’affichage
Matériau et couleur de la surface
Niveau IP
Certification de l’alimentation
Certification totalité de l’écran
Entrée d’Alimentation
Température de fonctionnement
Environnement opérationnel
-
AUTRES TAILLES DE PIXEL EXTERIEUR OU INTERIEUR, NOUS CONSULTER.
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
21
LEDI® MOVIE TOTEM
Exemple sucette
Aperçu non contractuel
afficheur en Pitch de 6mm
Référence : CST-PS112x192-1R1G1B-6.0-ISF
Puce
SILAN chips,
Durée de vie des LED (en moyenne)
100,000 heures
Espace entte 2 pixels (pitch)
6
Configuration du pixel
1R1V1B par pixel
Résolution écran
112 × 192 =21 504 pixels
Dimension affichage (H x L x P) (mm)
Nombre de modules
Dimensions totale du caisson
672 x 1 152mm.
1
900 x 1300 x 220mm + pied de 400mm de haut.
Superficie afficheur
0, 8 M²
Consommation (moy /maxi) (Watts)
Type I : 260/460 w
Poids approximatif (Kg)
Type : 150Kg
Echelle des gris (linéaire)
16 384 niveaux par couleur
Luminosité (cd/m2)
1300 cd/m²
Angle de visibilité (H/V)
120°/120°
Couleur
4.4 trillions
Taux de rafraîchissement d’affichage
≥320 Hz
Maintenance
Acier laqué noir ou autre à définir.
Face avant anti vandalisme avec Makrolon de 10mm.
Avant et arrière par système sécurisé et avec de vérins.
Niveau IP
IP54
Logiciel
inclus
Connectivité
TCP IP (réseau)
Mémoire interne de l’afficheur
2 GB (correspond à environ 200 photos ou 15mn de vidéo HD)
Matériau et couleur du boitier
Plage de fonctionnement
-10 ~ + 50°
Garantie
2 ans pièces et main d’œuvre retour usine
Emballage
Emballage et assurance transport inclus
PORT
En SUS
Fixation
Au sol
Prix unitaire :
-
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
22
OPTIONS
Nom
Référence
Désignation
Prix unitaire
HT EUROS
TCP IP
INTERFACE IP
INTERFACE ETHERNET
-
MODE RADIO
DTR1000S
433 Mhz wireless transmission
-
1000 m champ libre
ODE PAGER
CTLED-R-1
Transmission Pager 200 km
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
-
23
Nom
Référence
Désignation
Prix unitaire
HT EUROS
MODE GSM
GSM2000
Transmission GSM
-
MODE GPRS
GPRS2000
Transmission GPRS
-
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
24
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
25
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
26
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
27
GORGY TIMING SPAIN
GORGY TIMING GMBH
Yantai Polaris Gorgy Timing
World Trade Center - Edificio Este, 6ª Plta.
C/ Moll de Barcelona, s/n
08039 Barcelona – ESPAÑA
Tél: +34 93 508 83 53
Fax: +34 93 508 83 54
www.gorgy-timing.es
email: [email protected]
Östliche Rheinbrückenstr. 50
D-76187 Karlsruhe - DEUTSCHLAND
Tél : +49 721 60156
Fax : +49 721 695259
www.gorgy-timing.de
Technology Co., Ltd.
76 Chaoyang Street, Yantai, Shandong,
264001 China.
Tel: 0086 535 6217985
Fax: 0086 535 6217285
Ref : BDR_FR8-8-Afficheurs-V2.0
Toutes modifications d'ordre technique, esthétique, de couleurs peuvent être apportées sans préavis.
28
