ANDRE Delvine
DANE Madeleine

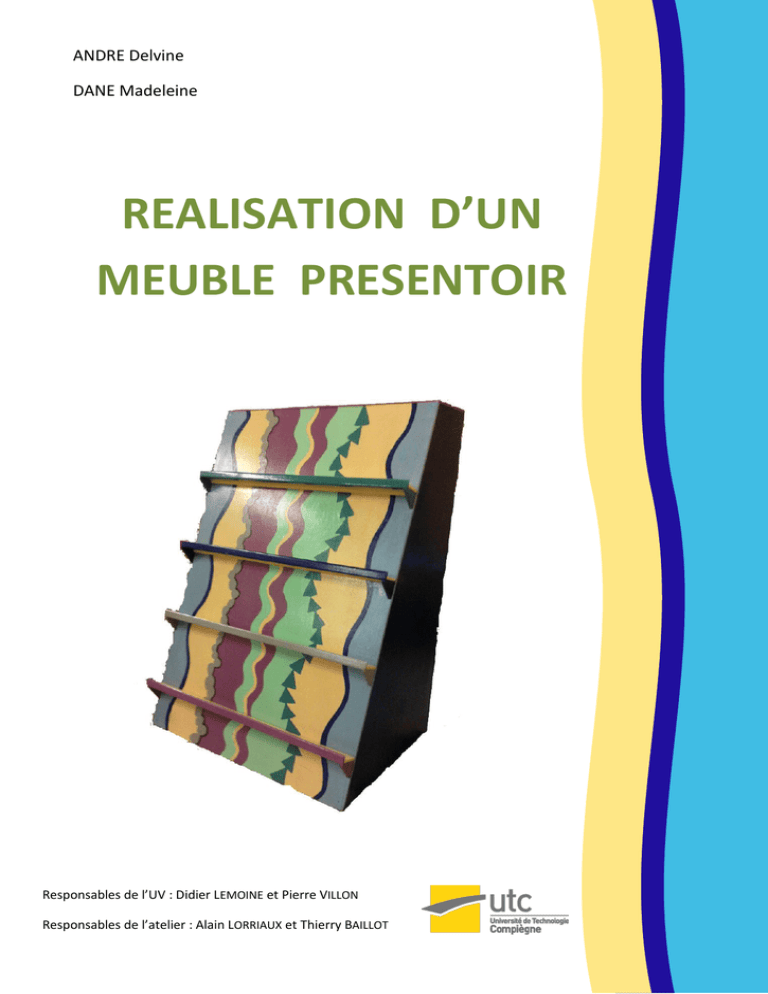

REALISATION D’UN
MEUBLE PRESENTOIR
Responsables de l’UV : Didier LEMOINE et Pierre VILLON
Responsables de l’atelier : Alain LORRIAUX et Thierry BAILLOT
TN04 – P10
Sujet n°3
TN04 P10 – Réalisation d’un meuble présentoir
SOMMAIRE
REMERCIEMENTS ........................................................................................... 3
INTRODUCTION .............................................................................................. 4
I - ETUDE PRELIMINAIRE DU SUJET ................................................................. 5
1. CAHIER DES CHARGES ...................................................................................... 5
2. SOLUTIONS APPORTEES .................................................................................... 5
II - REALISATION PRATIQUE DU MEUBLE ........................................................ 8
1. PLANNING PREVISIONNEL ET REPARTITION DU TRAVAIL DANS LE TEMPS ........................ 8
2. MATERIEL UTILISE........................................................................................... 9
3. REALISATION TECHNIQUE ............................................................................... 10
4. PROJET FINAL .............................................................................................. 14
III – DIFFICULTEES RENCONTREES ET SOLUTION APPORTEES .........................15
1. PROBLEMES LORS DE LA REALISATION ................................................................ 15
2. AUTRES DIFFICULTES ................................................. ERREUR ! SIGNET NON DEFINI.
CONCLUSION.................................................................................................17
ANNEXES .......................................................................................................18
2
TN04 P10 – Réalisation d’un meuble présentoir
REMERCIEMENTS
Nous tenons tout d’abord à remercier l’UTC de nous proposer cette UV plus
pratique, ainsi que ses responsables Didier LEMOINE et Pierre VILLON, pour la mise à
notre disposition de l’atelier et du matériel conséquent.
De plus, nous avons été bien accueillies par les responsables de l’atelier tout
au long du semestre. Nous remercions donc Alain LORRIAUX et Thierry BAILLOT pour
leur aide et précieux conseils.
Enfin, l’IME le Clos Villers de nous avoir proposé et fait confiance pour la
réalisation d’un meuble présentoir pour livres destiné à des enfants.
3
TN04 P10 – Réalisation d’un meuble présentoir
INTRODUCTION
Dans le cadre de l’UV technique TN04 du printemps 2010, nous avons réalisé
un meuble présentoir pour livres. Il faisait partie de nos premiers vœux car nous
souhaitions réaliser plus particulièrement un meuble en bois.
Le meuble à été commandé par l’Institut Médico Educatif «Le Clos Villers»
s’occupant d’enfants en difficultés. Sur ce meuble seront présentés les différents
livres proposés aux enfants.
Dans un premier temps, nous nous intéresserons à l’étude préliminaire du
sujet, c’est-à-dire toutes les démarches que nous avons effectuées avant la
réalisation pratique du projet. Puis, dans un second temps, nous verrons les
différentes étapes de fabrication et finition du meuble. Enfin, nous verrons les
difficultés que nous avons rencontrées ainsi que les solutions qui ont été apportées.
4
TN04 P10 – Réalisation d’un meuble présentoir
I - ETUDE PRELIMINAIRE DU SUJET
1. Cahier des charges
Il nous a été demandé de réaliser un meuble pour poser quelques livres, destiné à
une classe accueillant des enfants de 6 à 9 ans. Les éléments suivants concernant le
meuble nous étaient imposés :
 Comporter entre 4 et 5 rayonnages avec un rebord incurvé
 Etre en bois
 Etre peint avec des couleurs vives
 Faire 1,50 mètre de haut et 1 mètre de large
 Etre stable afin d’assurer la sécurité.
Après avoir contacté notre client, nous nous sommes rendu compte que la stabilité
du meuble était le critère le plus important, et avons donc réfléchi à sa forme d’après
ces indications.
2. Solutions apportées
La stabilité étant le principal objectif, nous avons décidé que le meuble aurait une
base rectangulaire au sol pour garantir un bon équilibre. La figure (1) montre la forme
du meuble comme nous l’avons imaginé, ainsi que les différents éléments de la
structure.
Figure (1) : forme et structure du meuble
5
TN04 P10 – Réalisation d’un meuble présentoir
Nous connaissions la hauteur et la largeur du meuble, mais nous n’avions pas
d’indication quand à la profondeur du meuble. Nous nous sommes alors posé la
question de l’inclinaison du meuble, cela étant important pour la suite afin que le
meuble soit esthétique, le moins encombrant possible et surtout que les livres posés
tiennent en place !
Afin de déterminer l’inclinaison du panneau principal, nous avons réalisé une
petite maquette à une échelle réduite de notre meuble. A l’aide de cette maquette,
nous avons trouvé expérimentalement que la meilleure inclinaison correspondait à
une longueur de la planche de dessus de 25 cm. Nous en avons ensuite déduis la
longueur du panneau de devant comme montré ci-dessous :
25 cm
A
B
AE=CD=70 cm
E
BE=70-25= 45 cm
150 cm
On applique le théorème
Pythagore dans BED :
D
C
de
BE2+ED2=BD2
452+1502=BD2
BD=156, 6 cm
70 cm
Pour que les livres tiennent nous avons décidé de mettre des baguettes au bout des
étagères afin de les retenir.
Nous avons ensuite réfléchi au motif à peindre sur le meuble. Nous avons eu
plusieurs idées présentées ci-dessous (figure (2), figure (3) et figure (4)). Nous
voulions au début peindre un motif qui rappellerai la forme du meuble et des
étagères (d’où la chenille), ou encore avec des motifs plus enfantins (étoiles, arc en
ciel). Puis nous avons choisi un motif plus neutre, qui reste malgré tout gai et vif.
6
TN04 P10 – Réalisation d’un meuble présentoir
Figure (2)
Figure (3)
Figure (4)
7
TN04 P10 – Réalisation d’un meuble présentoir
II - REALISATION PRATIQUE DU MEUBLE
1. Planning prévisionnel et répartition du travail dans le temps
Afin de pouvoir organiser notre travail dans le temps et de terminer notre projet dans
les délais (12 juin 2010), nous avons établi ce planning prévisionnel.
Semaine
Tache 1
Tache 2
22 février – 27 février
Semaine de Rentrée
1 mars - 6 mars
Mardi 2 : attribution sujet
8 mars - 13 mars
15 mars - 20 mars
22 mars - 27 mars
29 mars - 3 avril
Tache 3
Retirer cahier des charges
à l’atelier
Contact avec le client
(échange d’e-mails)
Etude préalable de la
réalisation
Finalisation de l’étude
théorique
5 avril - 10 avril
Dépôt du 1er jalon
Vacances
12 avril - 17 avril
Commande des
matériaux nécessaires
19 avril - 24 avril
Réalisation
26 avril - 1 mai
Réalisation
3 mai - 8 mai
Réalisation
Rédaction du rapport
10 mai - 15 mai
Réalisation
Rédaction du rapport
17 mai - 22 mai
Peinture
Rédaction du rapport
24 mai - 29 mai
Peinture et finitions
Rédaction du rapport
31 mai - 5 juin
Règlement des derniers
détails si nécessaire
Rédaction du rapport
7 juin - 12 juin
Remise de votre rapport au "client"
14 juin - 19 juin
Jeudi 17 : journée TN04
Soutenance du projet
Dépôt du 2eme
jalon
Préparation
soutenance
Préparation
soutenance
Planning prévisionnel
8
TN04 P10 – Réalisation d’un meuble présentoir
Le planning prévisionnel tel que décrit ci-dessus ne fut pas exactement
respecté. En effet, sur ce planning nous avions prévu d’accorder plus de temps à des
tâches qui n’en demandait pas tant comme la réalisation (à savoir le découpage du
bois et le montage), et moins à d’autres qui se sont révélés plus longues que prévues
comme la peinture (nous n’avions pas pris en compte le temps de séchage des
différentes couches). Par ailleurs, après avoir demandé leur avis aux responsables de
l’atelier, on nous a conseillé de peindre d’abord le meuble puis de le monter, alors
que nous pensions faire l’inverse au début.
Cependant, la date finale à été respectée, les différentes erreurs du planning
prévisionnel s’étant compensées.
2. Matériel utilisé
Une fois notre étude conceptuelle finie, nous avons pu nous atteler à la
réalisation. Pour ce faire nous avions besoin de différents matériaux, que nous avons
commandés à l’atelier (planches en bois), ou pris directement sur place en libre
service (peinture, outils).
Voici la liste du matériel utilisé :
 9 planches de bois en contre-plaqué de 10mm d’épaisseur
- 1 planche 25 x 100 cm (dessus)
- 1 planche de 150 x 100 cm (derrière)
- 1 planche de 156,6 x 100 cm (devant)
- 2 planches de 70 x 150 cm (côtés)
- 4 planches de 7 x 100 cm (étagères)
- Equerres en bois et tasseaux fabriquées avec les chutes
 Six baguettes d’angles
 Clous et vis
 Colle à bois
 Peinture à l’eau et acrylique (bleu foncé/clair, vert foncé/clair, jaune, mauve,
gris, et noir), ainsi qu’une sous-couche blanche.
 Vernis
De plus, nous nous sommes servies de différentes machines présentes à l’atelier,
notamment pour la découpe des planches : scie sauteuse, scie à main, perceuse à
colonne, visseuse, marteau, papier de verre, lime.
9
TN04 P10 – Réalisation d’un meuble présentoir
3. Réalisation technique
 Découpe des planches formant le meuble et ponçage
La toute première étape constituait à
transformer un produit brut (nos planches
de bois) en un produit utilisable pour notre
meuble (planches découpés mises en
formes aux bonnes dimensions). Pour cela,
nous avons pris les mesures sur nos
planches à l’aide d’un mètre ruban et
d’une règle en fer, puis tracé le plan de
découpe. Ensuite, à l’aide d’une scie
sauteuse on retire la matière à enlever.
Puis on ponce le tout à l’aide de papier de
verre (Figure (5)).
Figure (5)
 Passage de la sous-couche et peinture des grands ensembles unicolores
Une fois nos planches à la bonne dimension,
nous décidons de les peindre. Mais avant cela,
pour faciliter la prise de la peinture sur le bois, il
nous faut passer une sous couche blanche (Figure
(6)) à l’aide d’un rouleau sur tous les éléments à
peindre (5 planches + 4 étagères + 4 baguettes).
Figure (6)
Puis l’on décide de peindre en bleu
nuit les deux panneaux latéraux ainsi que
celui de derrière. Nous passons pour cela
une première couche, puis une deuxième.
A la suite de tâches sur notre planche
faites par d’autres élèves à l’atelier, une
troisième couche en finition s’avéra
nécessaire (Figure (7)).
Figure (7)
10
TN04 P10 – Réalisation d’un meuble présentoir
 Traçage et peinture du motif sur la planche principale
Une fois les autres planches
peintes, il nous restait la planche
principale, et donc la plus importante
à décorer. Nous avons donc esquissé
les formes ainsi que la place des
étagères sur la planche pour voir
l’allure du résultat grandeur nature
(Figure (8)).
Figure (8)
Il ne nous restait ensuite plus qu’a peindre le motif
aux couleurs choisies, à savoir : un bleu clair, un jaune
poussin, du mauve, un vert vif, un bleu foncé (en
rappel des planches latérales), un vert/bleu foncé, un
gris pommelé, et enfin un noir léger (Figure (9)).
Figure (9)
 Peinture, et assemble étagères/baguettes
Une fois les gros volumes finis, il ne nous reste
plus que les étagères et baguettes à peindre. On
choisi pour cela une couleur neutre, le même jaune
que sur notre face principale. Et pour les
baguettes, on tranche avec le bleu foncé,
vert/bleu, mauve, et gris pommelé de la face
principale.
Ensuite, une fois les deux parties sèches, nous nous
attelons à l’assemblage des deux. Pour cela, un filet
de colle a bois et 5 clous savamment placés (Figure
(10)) pour répartir l’équilibre des forces.
Figure (10)
11
TN04 P10 – Réalisation d’un meuble présentoir
 Création, découpe, peinture, collage des équerres en bois
Nous avons ensuite décidé de créer des équerres
en bois pour renforcer la solidité des étagères. Après
avoir décidé un patron sur une planche en bois, nous
avons découpé chaque équerre à l’aide de la scie à
colonne, puis peint deux à deux nos équerres à la
couleur de baguette correspondante (figure (11)).
Une fois sèches, nous les avons fixées le long des
lignes d’étagères à l’aide de colle à bois, de deux clous
et d’une vis.
Figure (11)
 Montage des étagères sur la face principale
Une fois les équerres mises en place (figure
(12)), il ne nous restait plus qu’à poser les étagères
dessus et les fixer sur les équerres à l’aide de clous
(figure (13)). Pour renforcer le tout, nous avons
ajouté des quarts de rond de diamètre conséquent
(figure (14)) sous les étagères.
Figure (12)
Figure (13)
Figure (14)
12
TN04 P10 – Réalisation d’un meuble présentoir
 Assemblage final du meuble
Toutes les planches du meubles sont fin prêtes.
Afin de les fixer au mieux nous avons vissé des
tasseaux d’environ 30mm d’épaisseur sur les deux
extrémités des planches latérales (figure (15)).
Ensuite, après avoir pré-percé le panneau de
derrière (pour ne pas risquer de l’abimer avec la
visseuse) à l’aide de la perceuse à colonne (figure
(16)), nous l’avons vissé sur les tasseaux (figure
(17)). Nous avons ensuite fait de même avec le
panneau principal, puis la planche du dessus,
ajustée à l’aide de deux quarts de rond.
Figure (16)
Figure (15)
Figure (17)
 Finitions, passage d’une couche de vernis
Notre meuble est enfin assemblé. Il ne nous reste plus qu’à corriger les éventuelles
petites tâches de peinture fréquentes à l’atelier TN04 ainsi qu’à recouvrir les vis
apparentes qui ne sont pas très esthétiques. Pour finir, nous avons passé une couche
de vernis pour protéger notre meuble. Il est fini !
13
TN04 P10 – Réalisation d’un meuble présentoir
4. Projet final
Voici le produit finalement obtenu (Figure (18)) :
Figure 18
Les contraintes ont été respectées : couleurs vives, dimensions, forme et stabilité.
14
TN04 P10 – Réalisation d’un meuble présentoir
III - DIFFICULTEES RENCONTREES ET
SOLUTION APPORTEES
1. Problèmes lors de la réalisation
 1er problème :
La première difficulté qui est apparue provenait d’une erreur lors de notre
commande de planche, car les deux côtés n’avaient pas la bonne largeur.
Solution apportée : Nous avons ainsi du redimensionner à la scie les côtés. Cette
erreur n’a heureusement pas été pénalisante.
 2ème problème :
Lors de la phase de peinture, nous avions mal estimé le temps nécessaire. En effet, il
nous a fallu peindre tout d’abord une sous-couche, puis deux couches de peinture
pour chaque couleur. Cela a donc pris beaucoup de temps, sans compter que
certaines surfaces demandaient de la précision dans le coup de pinceau. D’autre part,
le séjour à l’atelier TN04 est assez risqué, puisqu’il était fréquent de retrouver des
traces de peintures différentes sur nos planches, ou encore énormément de
poussières qui avaient collés. De plus, la peinture étant utilisée par tous, nous avons
commencé à peindre avec un pot qui s’est retrouvé être fini par un autre groupe, et il
a fallu attendre d’en recommander un nouveau. Mais cela apprend à gérer les petits
désagréments et nous permet d’adopter l’organisation la plus efficace possible dans
l’attente.
 3ème problème :
Le montage du meuble s’est aussi révélé plus délicat que prévu. En effet, nous
n’avions pas prévu des étagères assez épaisses, et il n’était donc pas possible de les
clouer directement sur le devant. Elles n’auraient pas pu supporter le poids des livres
posés.
Solution apportée : Nous avons donc réalisé de petites équerres en bois pour
supporter les étagères. Les équerres ont été découpées à la scie puis peintes avant
d’être clouées.
15
TN04 P10 – Réalisation d’un meuble présentoir
2. Autres difficultés
L’UV TN04 nous à aussi permis d’apprendre à gérer d’autres problèmes, tels que
l’emploi du temps. En effet, il n’était pas toujours facile de trouver des moments ou
nous étions toutes les deux disponibles. Nous avons donc du nous répartir les tâches
et se faire confiance pour leur réalisation afin d’avancer plus vite. Cela demandait
une bonne communication, mais il n’y a pas eu de problèmes à ce niveau là.
D’autre part, nous avons du faire des compromis afin de trouver un terrain
d’entente entre ce que chacune voulait faire, ce qui était demandé par le client et ce
que l’atelier TN04 nous permettait. Nous avons ainsi été particulièrement longues à
nous décider pour le motif.
16
TN04 P10 – Réalisation d’un meuble présentoir
CONCLUSION
L’unité de valeur technique TN04 nous à permis de mener à bien un projet du
début à la fin, c’est-à-dire de sa conception intellectuelle à sa réalisation pratique.
Nous avons trouvé particulièrement intéressant le fait de devoir réaliser un
projet dans sa totalité, en binôme, dans un temps imparti, et ce pour un client réel,
qui a certaines exigences et attentes, ce qui donnait à la fois du concret et de
l’importance à notre démarche.
Ce projet nous à préparé un peu plus à notre métier d’ingénieur en développant
notre esprit d’initiative, notre organisation ainsi que notre sens des responsabilités. Il
nous a également incitées à avoir un esprit plus critique sur nos idées, et a faire des
compromis.
Le fait d’être en binôme est également important car cela nous apprend à écouter
l’autre et à travailler efficacement à plusieurs, en se répartissant les tâches par
exemple.
Enfin, réaliser son propre projet du début à la fin implique aussi la notion de
«réfléchir avant d’agir», c’est-à-dire de ne pas se lancer dans une fabrication
hasardeuse sans avoir préalablement pensé toutes les failles du projet.
Finalement, cette expérience aura été enrichissante et nous sommes ravies
d’avoir pu travailler sur ce sujet lors de ce semestre.
17
TN04 P10 – Réalisation d’un meuble présentoir
ANNEXES
FICHE JALON 1 ..……………………………………………………………………………………………………… 18
FICHE JALON 2 ..……………………………………………………………………………………………………… 20
FICHE D’EVALUATION .…………………………………………………………………………………………… 21
18
TN04 P10 – Réalisation d’un meuble présentoir
TN04
Fiche Premier Jalon
Semestre : P10
N° Sujet : 12
Noms
ANDRE
DANE
Prénoms
Delvine
Madeleine
Définition du projet
Titre du projet
Demandeur
Coordonnées
Présentoir de livres
IME le clos Villers
[email protected]
Cahier des charges
Description et objectif principal
Résultats attendus
Limites du projet
Dimensionnement & Ergonomie
Meuble destiné à déposer une dizaine de
livres pour enfants, stable et peint de
couleurs vives.
Stabilité, faible encombrement, aspect
esthétique.
Attentes en matière de sécurité : pas
d’angles vifs, un seul ensemble…
1.50m de haut – 1m de large. Destiné à des
enfants.
19
TN04 P10 – Réalisation d’un meuble présentoir
Planning
Semaine
Tache 1
Tache 2
22 février – 27
1 mars - 6
mars
8 mars - 13
mars
15 mars - 20
mars
22 mars - 27
mars
29 mars - 3
avril
Semaine de Rentrée
Mardi 2 : attribution sujet
Retirer cahier des charges à
l’atelier
Contact avec le client (échange
d’e-mails)
Etude préalable de la réalisation
Finalisation de l’étude théorique
5 avril - 10 avil
Commande des matériaux
nécessaires
26 avril - 1 mai
Réalisation
3 mai - 8 mai
Réalisation
31 mai - 5 juin
Dépôt du 1er
jalon
Vacances
12 avril - 17
avril
19 avril - 24
avril
10 mai - 15
mai
17 mai - 22
mai
24 mai - 29
mai
Tache 3
Réalisation
Réalisation
Peinture
Peinture et finitions
Règlement des derniers détails si
nécessaire
Rédaction du
rapport
Rédaction du
rapport
Rédaction du
rapport
Rédaction du
rapport
Rédaction du
rapport
7 juin - 12 juin
Remise de votre rapport au "client"
14 juin - 19
juin
Jeudi 17 : journée TN04
Soutenance du projet
Commentaires
Dépôt du 2eme jalon
Préparation
soutenance
Préparation
soutenance
(si nécessaire)
20
TN04 P10 – Réalisation d’un meuble présentoir
TN04
Fiche Deuxième Jalon
Semestre : P10
Noms
ANDRE
DANE
N° Sujet : 12 (meuble
présentoir)
Prénoms
Delvine
Madeleine
Définition du projet
Nom du projet
Demandeur
Coordonnées
Meuble présentoir
IME le Clos Villiers
[email protected]
Avancement
Difficultés rencontrées
Solutions apportées
Erreur lors de la prise de commande
des planches.
Redimensionnement des planches et
nouvelles prises de mesures pour
adapter notre meuble.
Travail restant
Peindre notre meuble, l’assembler, le vernir et vérifier la stabilité.
21
TN04 P10 – Réalisation d’un meuble présentoir
TN04 - REALISATION
FICHE D’EVALUATION
Semestre :
NOMS & Prénoms de tous les étudiants :
SUJET N° :
Titre :
Responsable du sujet :
Enseignants ayant participé à l’évaluation :
EVALUATION DE LA REALISATION :
A
B
C
EVALUATION DU RAPPORT :
A
B
C
EVALUATION DE LA SOUTENANCE :
A
B
C
PROPOSITION DE CLASSEMENT FINAL :
A
B
C
D
E
FX
F
D
E
FX
F
D
E
FX
F
D
E
FX
F
Ou RESERVE
Conditions de levée de réserve :
Remarques :
Date :
Signatures :
RESERVE AU JURY FINAL :
CONTROLE CONTINU :
C. C.
DECISION FINALE :
A
B
Jalon 1
C
Jalon 2
D
E
Jalon 3
FX
F
22
