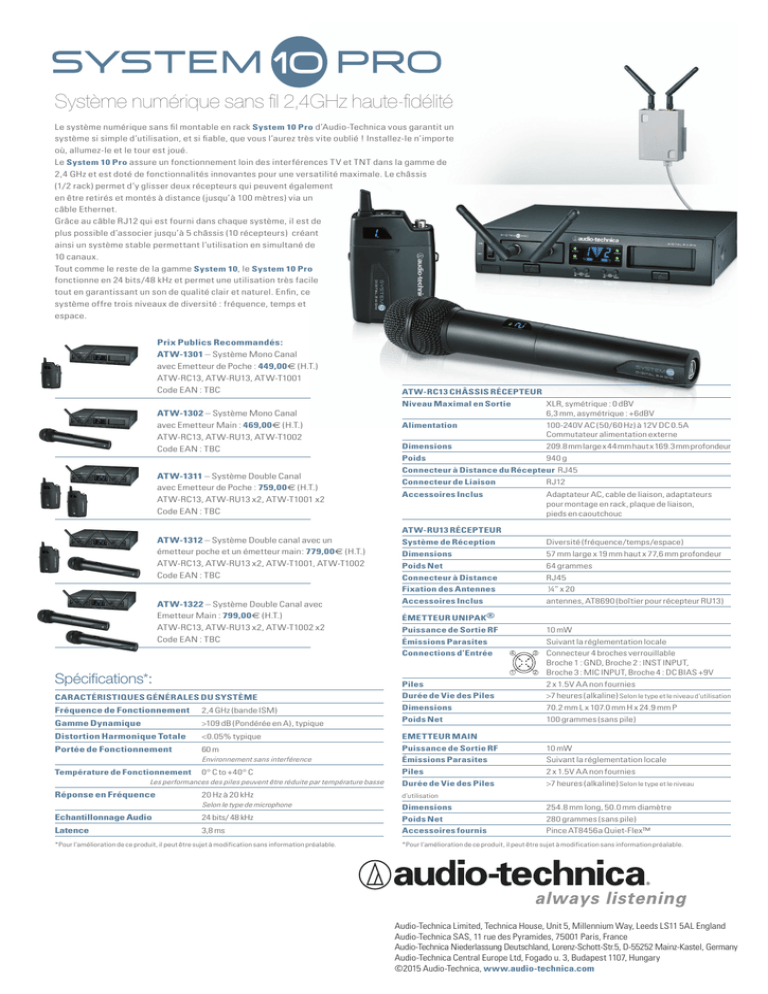

Système numérique sans fil 2,4GHz haute

Système numérique sans fil 2,4GHz haute-fidélité
Le système numérique sans fil montable en rack System 10 Pro d’Audio-Technica vous garantit un
système si simple d’utilisation, et si fiable, que vous l’aurez très vite oublié ! Installez-le n’importe
où, allumez-le et le tour est joué.
Le System 10 Pro assure un fonctionnement loin des interférences TV et TNT dans la gamme de
2,4 GHz et est doté de fonctionnalités innovantes pour une versatilité maximale. Le châssis
(1/2 rack) permet d’y glisser deux récepteurs qui peuvent également
en être retirés et montés à distance (jusqu’à 100 mètres) via un
câble Ethernet.
Grâce au câble RJ12 qui est fourni dans chaque système, il est de
plus possible d’associer jusqu’à 5 châssis (10 récepteurs) créant
ainsi un système stable permettant l’utilisation en simultané de
10 canaux.
Tout comme le reste de la gamme System 10, le System 10 Pro
fonctionne en 24 bits/48 kHz et permet une utilisation très facile
tout en garantissant un son de qualité clair et naturel. Enfin, ce
système offre trois niveaux de diversité : fréquence, temps et
espace.
Prix Publics Recommandés:
ATW-1301 – Système Mono Canal
avec Emetteur de Poche : 449,00e (H.T.)
ATW-RC13, ATW-RU13, ATW-T1001
Code EAN : TBC
ATW-1302 – Système Mono Canal
avec Emetteur Main : 469,00e (H.T.)
ATW-RC13, ATW-RU13, ATW-T1002
Code EAN : TBC
ATW-1311 – Système Double Canal
avec Emetteur de Poche : 759,00e (H.T.)
ATW-RC13, ATW-RU13 x2, ATW-T1001 x2
Code EAN : TBC
ATW-RC13 CHÂSSIS RÉCEPTEUR
Niveau Maximal en Sortie
XLR, symétrique : 0 dBV
6,3 mm, asymétrique : +6dBV
Alimentation
100-240V AC (50/60 Hz) à 12V DC 0.5A
Commutateur alimentation externe
Dimensions
209.8 mm large x 44 mm haut x 169.3 mm profondeur
Poids 940 g
Connecteur à Distance du Récepteur RJ45
Connecteur de Liaison RJ12
Accessoires InclusAdaptateur AC, cable de liaison, adaptateurs
pour montage en rack, plaque de liaison,
pieds en caoutchouc
ATW-RU13 RÉCEPTEUR
ATW-1312 – Système Double canal avec un
émetteur poche et un émetteur main: 779,00e (H.T.)
ATW-RC13, ATW-RU13 x2, ATW-T1001, ATW-T1002
Code EAN : TBC
ATW-1322 – Système Double Canal avec
Emetteur Main : 799,00e (H.T.)
ATW-RC13, ATW-RU13 x2, ATW-T1002 x2
Code EAN : TBC
Système de Réception
Diversité (fréquence/temps/espace)
Dimensions
57 mm large x 19 mm haut x 77,6 mm profondeur
Poids Net
64 grammes
Connecteur à DistanceRJ45
Fixation des Antennes
¼” x 20
Accessoires Inclus
antennes, AT8690 (boîtier pour récepteur RU13)
ÉMETTEUR UNIPAK®
Puissance de Sortie RF
10 mW
Émissions Parasites
Suivant la réglementation locale
Connections d’Entrée
Spécifications*:
Piles
4
3
1
2
Connecteur 4 broches verrouillable
Broche 1 : GND, Broche 2 : INST INPUT,
Broche 3 : MIC INPUT, Broche 4 : DC BIAS +9V
2 x 1.5V AA non fournies
CARACTÉRISTIQUES GÉNÉRALES DU SYSTÈME
Durée de Vie des Piles
>7 heures (alkaline) Selon le type et le niveau d’utilisation
Fréquence de Fonctionnement
2,4 GHz (bande ISM)
Dimensions
70.2 mm L x 107.0 mm H x 24.9 mm P
Gamme Dynamique >109 dB (Pondérée en A), typique
Poids Net
100 grammes (sans pile)
Distortion Harmonique Totale <0.05% typique
EMETTEUR MAIN
Portée de Fonctionnement
60 m
Puissance de Sortie RF
10 mW
Environnement sans interférence
Émissions Parasites
Suivant la réglementation locale
Piles
2 x 1.5V AA non fournies
Durée de Vie des Piles
>7 heures (alkaline) Selon le type et le niveau
Température de Fonctionnement 0° C to +40° C
Les performances des piles peuvent être réduite par température basse
Réponse en Fréquence 20 Hz à 20 kHz
d’utilisation
Selon le type de microphone
Dimensions
Echantillonnage Audio 24 bits/ 48 kHz
Poids Net
280 grammes (sans pile)
Latence 3,8 ms
Accessoires fournis
Pince AT8456a Quiet-Flex™
*Pour l’amélioration de ce produit, il peut être sujet à modification sans information préalable.
254.8 mm long, 50.0 mm diamètre
*Pour l’amélioration de ce produit, il peut être sujet à modification sans information préalable.
Audio-Technica Limited, Technica House, Unit 5, Millennium Way, Leeds LS11 5AL England
Audio-Technica SAS, 11 rue des Pyramides, 75001 Paris, France
Audio-Technica Niederlassung Deutschland, Lorenz-Schott-Str.5, D-55252 Mainz-Kastel, Germany
Audio-Technica Central Europe Ltd, Fogado u. 3, Budapest 1107, Hungary
©2015 Audio-Technica, www.audio-technica.com
Système numérique sans fil 2,4GHz haute-fidélité
Fonctionnement loi des interférences de la Télévision
Savez-vous que le gouvernement a prévu de transférer des fréquences
actuellement utilisées par les services de télévision numérique terrestre
(TNT) aux opérateurs de télécommunications, et ceci dès le mois de
décembre 2015 ? Cette procédure de transfert va probablement entraîner un
encombrement encore plus grand dans une bande qui est déjà très occupée.
Une des raisons pour laquelle nous avons choisi la bande de 2,4Ghz est sans
conteste la volonté d’éviter cette congestion et l’incertitude liée aux
fréquences de la TV.
Pourquoi la bande WiFi 2,4GHz est-elle le bon choix ?
Il est vrai qu’il y a beaucoup d’activité sur la bande 2,4Ghz – WiFi, fours à
micro-ondes, etc. Cependant, le System 10 est un système capable de
détecter et d’ajuster sa fréquence afin d’éviter toute interférence. Les
récepteurs, tous comme les émetteurs, communiquent en permanence les
uns avec les autres et sont ce qu’on peut appeler ces « transceivers » - mix
entre les « transmitters » (émetteurs) et les « receivers » (récepteurs). Ces «
transceivers » permettent au System 10 d’être toujours conscients des
autres utilisations de la bande 2,4Ghz dans un lieu donné, et de changer
automatiquement de fréquences afin d’éviter les interférences.
3 Niveaux de Diversité
Tout comme le reste de la gamme System 10, le System 10 PRO fonctionne
en 24 bits/48 kHz, et permet une utilisation très facile tout en garantissant
un son de qualité clair et naturel. Enfin, ce système offre trois niveaux de
diversité : de fréquence, de temps et d’espace. La diversité de fréquence
envoie le signal sur deux fréquences allouées pour une communication sans
interférences. La diversité de temps envoie le signal dans plusieurs
créneaux de temps pour optimiser l’immunité contre les interférences des
trajets multiples. Enfin, la diversité d’espace utilise deux antennes sur
chaque émetteur et récepteur pour optimiser l’intégrité du signal.
Facile d’Utilisation
Bien que le System 10 PRO soit un système sans fil performant et
professionnel, son utilisateur n’a pas besoin de formation technique
spécifique pour le faire fonctionner. Une fois déballé, il est opérationnel !
Ajouter des émetteurs ou des récepteurs est également très facile, grâce
aux instructions claires du manuel. Le System 10 PRO trouve
automatiquement la fréquence la plus adaptée, sans que l’utilisateur ait à
s’en préoccuper. Ce système est donc parfait pour les personnes qui
voyagent car le système continuera à fonctionner, où qu’elles soient !
Pas de Compander Analogique
Le System 10 PRO offre une qualité audio de haute-fidélité sur toute la
bande de fréquence. Ill n’y a pas de compression pendant l’émission et la
réception. Le System 10 PRO offre une réponse en fréquence sur la bande
allant de 20Hz à 20kHz, avec une qualité audio de 24 bits/48kHz.
Associer des émetteurs multiples à un Récepteur
Le System 10 PRO permet d’associer un récepteur à de multiples émetteurs
(jusqu’à 10). Ceci est particulièrement intéressant pour les salles telles que
les lieux de culte, où de nombreux microphones sont utilisés à des endroits
différents ou pour des applications différentes : avec un seul récepteur,
l’utilisateur peut en effet utiliser plusieurs microphones ; il suffit pour cela
d’éteindre le microphone appairé et d’en allumer un autre.
Fonctionne avec les Systèmes Existants
Comme mentionné précédemment, le System 10 PRO contrôle en
permanence l’activité dans la bande des 2,4GHz et ajuste automatique ses
propres fréquences afin d’éviter les interférences. Ainsi, ce système
fonctionne parfaitement bien dans les environnements WiFi. Egalement
idéal pour ajouter des canaux à une installation existante fonctionnant sur
les fréquences TV, dans la mesure où le System 10 PRO n’entraînera pas
d’intermodulation ou d’interférences. Les installations existantes ne
nécessitent pas non plus d’être reconfigurées.
Un Système Compact
Le System 10 PRO permet d’installer jusqu’à quatre canaux dans un rack
simple. Chaque châssis permet d’installer deux canaux et occupe un demirack : il peut être installé seul grâce aux vis et équerres de montage
fournies. Il est également possible de monter deux châssis ensemble grâce
à la plaque de liaison qui est fournie avec chaque système, occupant alors
un seul rack.
Fonction Liaison
Grâce au câble RJ12 fourni avec chaque système, il est possible de relier
jusqu’à 5 châssis (soit 10 récepteurs). Le câble RJ12 va du connecteur OUT
du premier châssis vers le connecteur IN du second châssis, et ainsi de suite
(le connecteur IN du premier châssis et le connecteur OUT du dernier
châssis resteront inutilisés). Bien que plusieurs systèmes puissent
fonctionnent sans être reliés, cela n’est pas recommandé. En effet, la fait de
relier les systèmes permet de créer un environnement plus stable dans
lequel les récepteurs se coordonnent pour la réception, l’émission et
l’allocation de fréquences afin d’éviter les pertes de signal et optimise
l’utilisation simultanée des 10 canaux.
Latence
Tous les systèmes numériques sans fil ont une latence – c’est inévitable.
L’essentiel est que l’écart entre l’audio original (voix, ou instrument par
exemple) et la réception/retransmission de cet audio soit si minime qu’il soit
en définitive imperceptible. Dans ce domaine, le System 10 PRO va bien
au-delà des standards du marché.
Composants du Système
ATW-RC13
Châssis pour Récepteur
Equerres de Montage en Rack
Plaque de liaison
ATW-RU13
Récepteur
ATW-T1002
Emetteur Main
AT8690
Boîtier pour RU13
AT8456a
Pince Quiet-Flex®
ATW-T1001
Emetteur de Poche
UniPack®
Câble de Liaison RJ12
