GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE

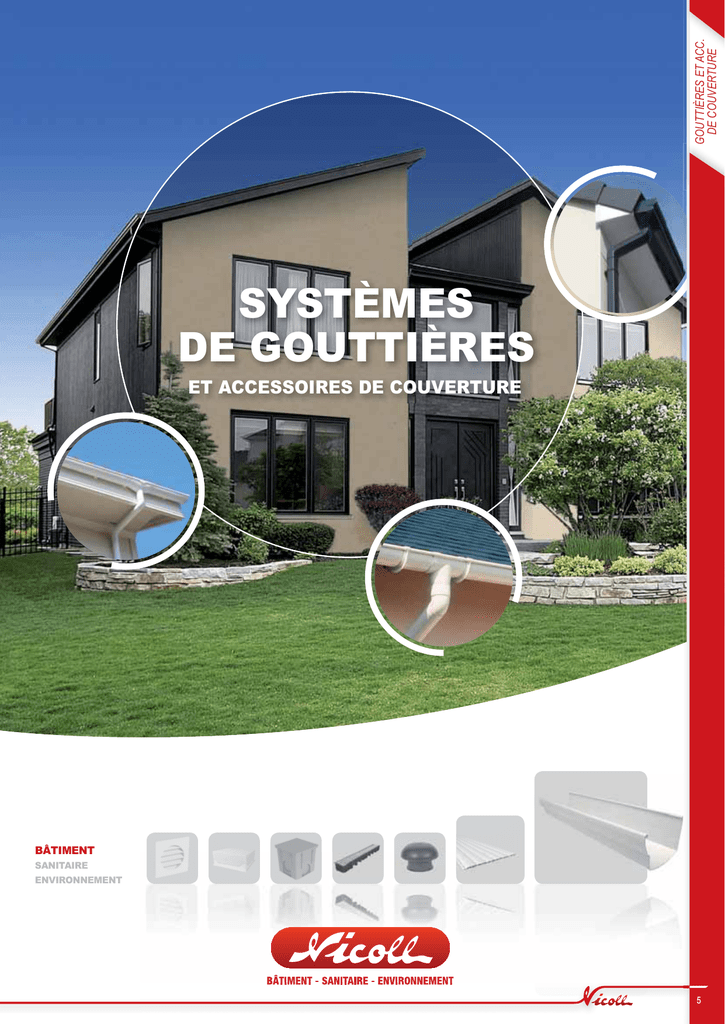

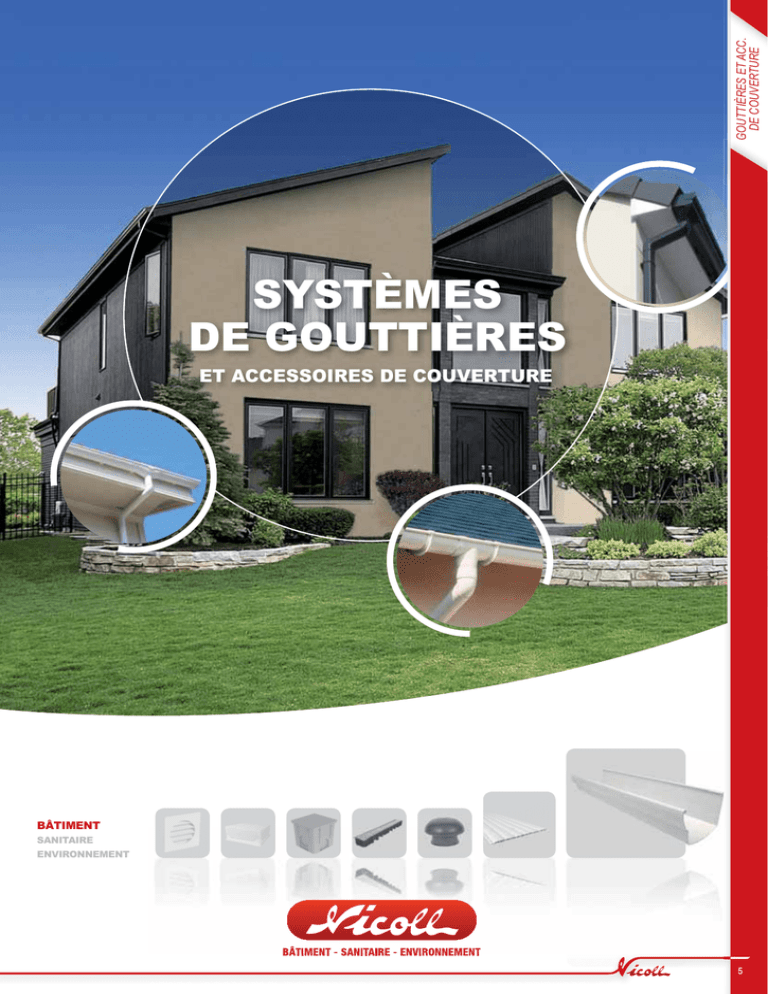

SYSTÈMES
DE GOUTTIÈRES
ET ACCESSOIRES DE COUVERTURE
BÂTIMENT
SANITAIRE
ENVIRONNEMENT
5
6
6
Guide Spécialité Bâtiment
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
GOUTTIÈRES
GOUTTIÈRES À COLLER ET À JOINTS
Guide de choix
6-92
18-19
Nouveautés
20-30
®
Gouttières Vodalis 29 et tubes de descente 80, 100 série esthétique
31-42
Gouttières Ovation® 28, 38 et tubes de descente 95, 107
43-56
Gouttières demi-ronde 25, 33 et tubes de descente 80,100, 125
57-77
Gouttières demi-ronde 16 et tube de descente 50
79-83
Gouttières corniche Elite® 30 et tubes de descente 80,100, 70
85-92
ACCESSOIRES MÉTALLIQUES GOUTTIÈRES
VENTILATION DE TOIT
93-95
98-105
Chapeaux de ventilation
100-102
Chatières
101-105
Closoirs
103
EAUX PLUVIALES
106-111
Récuparation EP
106-107
Accessoires EP
108-111
Retrouvez toutes nos documentations
en libre téléchargement sur : www.nicoll.fr
7
NORMES
EUROPÉENNES
NORME EUROPÉENNE NF – EN 607,
concernant le profilé et les raccords de
gouttière.
1. Essai au choc à 0°C pendant une heure pour démontrer
la résistance à basse température (grêlons, appui d’une
échelle).
2. Essai par cycles chaud et froid, 100°C pendant 30’ puis
refroidi à la température ambiante.
Aucune déformation ni altération de surface ne
subsiste avec les produits Nicoll.
LE PLUS NICOLL
Essai à la grêle :
• Afin de prouver la haute résistance mécanique
de ses systèmes de gouttières, Nicoll a travaillé
en étroite collaboration avec le C.S.T.B. (France)
Les batteries de tests pratiquées, visant à
reproduire un orage de grêle décennal, ont
prouvé la haute résistance des systèmes
Nicoll obtenant ainsi la validation du Centre
Scientifique et Technique du Bâtiment.
• Retrouver les vidéos de l’essai à la grêle sur
www.vodalis-nicoll.com.
3. Résistance au vieillissement : gouttière exposée pendant
1 600 heures aux rayons ultraviolets et à des cycles pluie
évaporation.
Après essai, les couleurs ne sont pas altérées et la
résistance aux chocs n’a pas baissé
4. Étanchéité : cinq cycles de 15’ à l’eau chaude 50°C puis
10’ à l’eau froide 15°C.
Il n’y a aucune fuite avec les produits Nicoll.
5. Résistance à l’action corrosive de la pollution et aux
acides.
NORME EUROPÉENNE NF – EN 1462,
concernant les crochets de gouttières
(PVC ou métalliques).
1. Résistance aux UV pour le PVC selon la méthode indiquée
dans la norme gouttière NF-EN 607.
2. Résistance à la corrosion :
- Classe A pour une utilisation en atmosphère agressive,
- Classe B pour une utilisation dans des conditions
atmosphériques plus douces.
Les crochets bandeaux et invisibles de Nicoll sont en
classe A.
3. Résistance à la charge :
- Classe H pour crochet fort, charge d’essai 750N,
- Classe L pour crochet léger, charge d’essai 500N,
- Classe O pour gouttière ayant une largeur d’ouverture
inférieure à 80 mm (ex. LG16).
8
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
DÉMARCHE HQE®
Soucieux de son impact sur l’environnement, Nicoll est engagé dans une démarche éco-responsable
dans le respect de la démarche HQE® (Haute Qualité Environnementale).
En effet, la démarche définie 14 objectifs cibles que doit atteindre un bâtiment afin d’être certifié HQE®.
Les gouttières Nicoll permettent d’atteindre ces cibles et participent alors à l’obtention de la certification
HQE®. En voici quelques exemples :
1. Intégration harmonieuse des gouttières
dans le bâtiment.
Les formes et les couleurs variées des gouttières Nicoll
s’intègrent parfaitement aux architectures traditionnelles
et contemporaines.
6. Gestion des déchets d’activité
Les systèmes de gouttière Nicoll s’assemblent en toute
simplicité. Les déchets de chantiers sont très limités,
car ils se limitent à des coupes réutilisables ou
recyclables.
2. Choix intégré des procédés et produits
de construction.
L’impact environnemental des gouttières Nicoll est
mesuré dans une fiche FDES (Fiche de Données
Environnementales et Sanitaires). Les données de cette
fiche FDES positionnent favorablement les gouttières
Nicoll dans le cadre d’une construction HQE®.
9. Confort acoustique
La conception des crochets rend les mouvements de
retrait ou de dilatation du profilé de gouttière totalement
silencieux.
4. Gestion de l’énergie
Le PVC est un matériau 100% recyclable.
Les besoins en énergie liés à la production des
gouttières PVC Nicoll étant essentiellement électriques,
ils sont plus faibles que ceux des matériaux traditionnels.
5. Gestion de l’eau
Grâce à la technique d’assemblement à froid, les
systèmes de gouttière Nicoll sont totalement étanches.
Des récupérateurs d’eau pluvial Nicoll peuvent être
associé aux systèmes de gouttières afin d’économiser
d’économ
miser
l’eau.
12. Conditions sanitaires des espaces
Pendant toute la durée de vie du bâtiment,
les systèmes de gouttières Nicoll n’ont aucun impact
négatif sur les utilisateurs des locaux,
ni sur l’environnement extérieur.
13. Qualité sanitaire de l’air
Titulaire de la certification ISO 14001, Nicoll met tout en
œuvre pour les limiter et contrôler ses rejets aériens.
14. Qualité sanitaire de l’eau
L’absence de corrosion des matériaux de synthèse
permet d’éviter toute contamination de l’eau collectée.
LE PLUS NICOLL
• Les systèmes de gouttières Nicoll sont recommandés
dans la construction d’un bâtiment HQE.
En effet ils sont titulaires d’une fiche FDES (Fiche de
Données Environnementales et Sanitaires) qui décrit
précisément et en toute transparence l’impact
environnemental des systèmes de gouttière Nicoll de leur
production jusqu’à leur fin de vie.
On y retrouve entre autres les informations suivantes :
- Les gouttières Nicoll sont en PVC 100% recyclable,
- La production de gouttières Nicoll émet très peu de CO2.
9
FABRICATION
PROCESS DE FABRICATION
Le procédé de fabrication par coextrusion forme un
écran protecteur durable qui garantit une qualité de
coloration excellente en partie extérieure, et une protection
optimale anti-UV évitant ainsi une dilatation excessive par
échauffement du profilé par l’intérieur.
AVIS TECHNIQUE
Pour la gouttière LG 25 associée au Belriv® système, l’Avis
Technique n°14+5/10-1588 apporte une certification liée à
un contrôle permanent du C.S.T.B, ce qui est un gage de
sécurité supplémentaire pour l’utilisateur.
ESSAI À LA GRÊLE
Afin de prouver la haute résistance mécanique de ses
systèmes de gouttières, Nicoll a travaillé en étroite
collaboration avec le C.S.T.B. Les batteries de tests
pratiqués, visant à reproduire un orage de grêle décennal,
ont prouvé la haute résistance des systèmes Nicoll obtenant
ainsi la validation du Centre Scientifique et Technique du
Bâtiment.
Le test du CSTB consiste à reproduire les effets
d’un orage de grêle de forte intensité. Ce type d’orage
se reproduit en France tous les 10 ans en moyenne.
Coextrusion
Une partie de la paroi interne
est en PVC recyclé. L’aspect
de la paroi extérieure est parfait
car il utilise un PVC vierge
avec une concentration de
pigments qui améliore la tenue
aux ultra-violets.
Marquage
Tous les composants profilés
sont marqués, ce qui permet une
identification rapide des pièces.
100
• Diamètre grêlon = 25 mm
• Vitesse terminale à l’impact = 25 m/s
• Durée = 7 minutes
Le test est très sollicitant pour le produit car il le soumet
à une pluie continue de glaçons pendant 3 périodes
de 7 minutes.
Ces tests sont réalisés par un ingénieur du CSTB
dans les locaux du CSTB.
Les résultats ont été compilés dans deux rapports du CSTB :
EN-CAPE 09.151 C V0 et EN-CAPE 09.152 C V0.
Retrouvez les vidéos de ces essais sur :
www.ovation.com
www.vodalis.nicoll.com
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
ASSISTANCE
TECHNIQUE
UNE ASSISTANCE TECHNIQUE
POUR VOS ÉTUDES CHANTIER !
Une ligne directe est disponible pour une expertise technique,
une étude de chantier spécifique ou un suivi. L’envoi des
plans nécessaires à l’élaboration et à la cotation de projets
s’effectue par e-mail, par fax ou par courrier.
Service Technico-commercial
Tél. : 02 41 63 73 25.
Fax : 02 41 63 73 23.
e-mail : [email protected]
PIÈCES SUR-MESURE :
UN SERVICE D’ÉTUDE ET
DE FABRICATION !
Un problème spécifique à résoudre sur un chantier qui
nécessite la fabrication d’une pièce spéciale unique ou en
petite série ? Notre équipe d’experts étudie et crée pour
vous les pièces spéciales. La puissance de notre outil
industriel sait aussi s’adapter et se rendre flexible : un service
spécifique fabrique vos pièces sur-mesure, à la demande.
Service Technico-commercial
Tél. : 02 41 63 73 25.
Fax : 02 41 63 73 23.
e-mail : [email protected]
• Nicoll, c’est une équipe commerciale de plus
de 100 spécialistes qui assure un contact
permanent avec les professionnels du bâtiment.
5 directions régionales gèrent et suivent les
commandes. Une force de frappe appuyée
par une logistique puissante qui assure la
disponibilité et l’acheminement des milliers de
références partout en France en 72 heures
chrono.
11
PIÈCES SPÉCIALES
Le sur-mesure à votre service
En pièce spéciale à l’unité ou en petite série, les équipes d’experts étudient et créent
pour vous les pièces qu’il vous faut.
POUR TOUS VOS BESOINS DE PIÈCES
SPÉCIFIQUES
• NICOLL propose un service “sur mesure“ capable de répondre à
n’importe quelle commande de “pièces spéciales“.
• Une équipe technique étudie la demande spécifique, un outil de
production ultra-performant permet de fabriquer, à l’unité ou en
très petite quantité, le produit désiré.
Tél. 02 41 63 73 25 Fax 02 41 63 73 23
E.mail : [email protected]
Culotte réduite à 90°
Le service pièces sur-mesure Nicoll permet
de réaliser tout type de culotte de descente
quelque soit l’angle de la culotte ou les
diamètres d’évacuation.
Fond spécial
Pour les façades avec des angles spécifiques,
Nicoll réalise des fonds "découpés" pour un
rendu plus esthétique.
Naissance d’angle
Pour un besoin d’évacuation des eaux pluviales
sur un angle, Nicoll réalise sur demande des
naissances d’angle spécialement adaptées
à vos besoins.
Angles spécifiques
En complément de la gamme Nicoll, le service
de pièces spéciales Nicoll vous permet de
commander tout type d’angle à la demande.
122
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
LES ANGLES SPÉCIAUX
Pour votre projet de pièces sur-mesure, nos équipes
sont à votre disposition pour échanger sur les
contraintes techniques de votre chantier, valeurs de
l’angle au sol, pente de toiture…
Préciser la valeur de l’angle au sol et la pente de la toiture
ANGLES DE RIVE LATÉRALE
ANGLES
DE RIVE
BIAISE
ANGLES D’ÉGOUT DANS LE MÊME PLAN
Tél. 02 41 63 73 25 Fax 02 41 63 73 23
E.mail : [email protected]
13
144
CONFIGUREZ
VOTRE PROJET
PAR INTERNET ww.nicoll.fr
Les configurateurs de toit Ovation® et Vodalis® Nicoll vous permettent de simuler votre projet
système de gouttières. Cette étude personnalisée respecte les normes et DTU en vigueur et vous
permet d’obtenir les revendeurs et/ou poseurs proches de votre secteur pour établir votre devis définitif.
www.vodalis-nicoll.com
www.ovation-nicoll.com
1 - Composez votre projet en sélectionnant votre
toiture, couleur et type de façade, modèle et
couleur de votre gouttière et habillage de
débordement de toit.
2 - Sélectionnez le type d’architecture de votre
habitation parmi les 12 cas standards ou
envoyez nous les plans pour une étude via
notre service technique.
3 - Saisissez les cotes de votre projet, la hauteur,
le débord de toit et la pente de votre toiture.
4 - Sélectionnez le type de crochet en fonction
des caractéristiques de votre habitation
(fixation sur chevrons, fermettes, génoise… ).
5 - Ajoutez les produits complémentaires à la
réussite de votre projet (récupérateur d’eau,
stop feuilles, regards… ).
6 - Personnalisez votre étude et obtenez votre
quantitatif, les revendeurs et/ou poseur afin
de finaliser votre projet.
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
PAR FAX 02
41 63 73 23
1 Précisez les dimensions de la toiture de votre
bâtiment (pavillon ou immeuble) après avoir repéré
le type de plan ci-contre : 1, 2, 3, etc.
2 Cochez les cases correspondantes aux options
que vous avez choisies (couleur, descente EP...)
dans le tableau ci-dessous.
3 Adressez la photocopie de cette page dûment
complétée au service Sur-Mesure NICOLL
(coordonnées en bas de page).
Le descriptif de votre projet
référence
plan type
Plans types
Vos dimensions
Dimensions toiture
Entraxe fermettes ou chevrons
X=
Débord de charpente
L=
Hauteur
H=
Pente =
Cote A =
Cote B =
Cote C =
Cote A =
Cote D =
Angle spécial =
ml
ml
ml
%
ml
ml
ml
ml
ml
CHOIX DE LA GOUTTIÈRE À COLLER
VODALIS®
ELITE®
LG38
LG29
LG30
LG16
OVATION ®
COLORIS
LG28
Gris
Blanc
Sable
Marron
Ardoise
Brique
Noir
Vert
Cuivré
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
1/2 RONDE
LG25
LG33
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
CHOIX DE LA GOUTTIÈRE À JOINT
Gris
Blanc
Sable
Marron
Ardoise
Brique
Noir
•
CHOIX DE LA FIXATION
Bandeau
Invisible
Sur chevron
•
•
•
•
Sur couv. ondulée
Sur couv. tuile
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
CHOIX DE LA DESCENTE
ø 80
Gris
Blanc
Sable
Marron
Ardoise
Brique
Noir
Vert
Cuivré
•
•
•
•
•
•
•
•
90x56
•
•
•
•
•
•
•
•
ø 100 105x76
•
•
•
•
•
•
•
•
•
•
•
ø 80
ø 100
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
ø 80
•
•
73x100
ø 50
ø 80
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
90x56
ø 100
ø 125
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Autre : transmettre votre
plan ou schéma au service
Technico-commercial Nicoll
e.mail : [email protected]
fax : 02 41 63 73 23
Tél. : 02 41 63 73 25
15
LA VISION DES COULEURS
par Nicoll
8 COLORIS QUI S’ADAPTENT À TOUS LES
STYLES D’ARCHITECTURE !
Le bleu des ardoises, le rouge des briques, le gris du granit, l’orangé
gé
des tuiles, le sable des enduits, le vert des jardins... du Nord au Sud,
ud,
les maisons arborent des architectures et des couleurs variées, source
rce
d’inspiration infinie à laquelle Nicoll donne vie dans une gamme de
gouttières colorées, aux design étudiés.
Avec Nicoll, tradition et modernité peuvent aujourd’hui cohabiter en
toute liberté, et les maisons contemporaines trouvent enfin la gouttière
ère
qui révèlera leurs lignes épurées et leur style.
0*
AL 901
R
BLANC
015*
SABLE
RAL 1
017*
N RAL 8
MARRO
DES COULEURS BELLES À L’INFINI !
Les couleurs éclatantes des gouttières Nicoll sont garanties dans le temps,
ps,
grâce à la technique exclusive de co-extrusion, dont Nicoll est l’un des
précurseurs. Les produits sont également soumis à de nombreux tests,
sts,
pour vous assurer que, par tous les temps, même fortement exposés
sés
aux rayons du soleil, leurs couleurs sont inaltérables.
Résistance aux UV - Essai de la norme NF-EN607 :
*
L 3004
RA
BRIQUE
E
ARDOIS
024*
RAL 7
Gouttière exposée pendant 1600 heures aux rayons ultraviolets et à des
cycles pluie/évaporation. Après essai, les couleurs ne sont pas altérées
ées
et la résistance aux chocs n’a pas baissé.
5*
AL 600
VERT R
CUIVRE
007*
RAL 8
1*
AL 901
NOIR R
* : Références RAL le plus rapprochant.
166
Mise en œuvre d’un système de gouttière.
CALCUL DE LA SURFACE
DE TOITURE À DESSERVIR
RÉGLEMENTATION
Les règles à appliquer
pour le dimensionnement
des installations des eaux
pluviales sont celles figurant
dans le DTU 60-11.
Les gouttières et crochets
Nicoll sont conformes aux
normes européennes
NF EN 607 et NF EN 1462.
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
RÈGLES GÉNÉRALES
Documents normatifs
de référence
DTU 60.11
Normes européennes
NF EN 607
NF EN 1462
SURFACE MAXIMUM
DE TOITURE
Sans pente
Toiture plane desservie
par une naissance
Gouttière Demi-ronde
Pente 0,3% (3mm/m)
Surface maxi (m2)
LG29
TD80
LG29
TD100
65
100
PRISE EN COMPTE DES RÈGLES DE DILATATION
Coeff. de dilatation : 0,7 mm x mètre x 10° C d’écart de température
Si l’installation ceinture un toit à 4 pentes,
tel que ci-contre, l’emploi conjugué de
naissances à dilatation et de jonctions
de dilatation s’imposera.
LE PLUS NICOLL
• Les naissances et jonctions de dilatation Vodalis® sont conçues pour gérer
efficacement la dilatation. Un système de graduation permet de positionner
le profilé au niveau du repère correspondant à la température ambiante.
Cette gestion des mouvements de dilatation du profilé permet au système
de gouttière Vodalis® de résister aux fortes variations de température.
17
SYSTÈMES DE GOUTTIÈRES
GUIDE DE CHOIX
À chaque projet sa gouttière.
Nicoll propose une large gamme de systèmes de gouttières. Leurs différents
design et spécificités techniques permettent de s’intégrer à tous les types de pose.
TYPE DE
CONTRAINTES TECHNIQUES
GOUTTIÈRES DE VOTRE PROJET
FORME PROFILE
ASSEMBLAGE
COTE
OUVERTURE
HYDRAULIQUE
COULEURS
Gris
Demi-ronde LG16
pour les petites surfaces
Joints
Marron
Blanc
Sable
Demi-ronde LG25
la gouttière traditionnelle
Demi-ronde LG33
pour les grandes surfaces
Joints /
Collage
Joints /
Collage
Gris
Marron
Vert*
Blanc
Brique
Cuivre*
Sable
Noir
Ardoise
Gris
Marron*
Blanc*
Sable
6
Vodalis® LG29
un design à l’épreuve du temps
Collage
140
81
147
Ovation® LG28
le design réinventé
Collage
Marron
Blanc
Brique
Cuivre
Sable
Noir
Ardoise
Marron
Vert
Blanc
Brique
Cuivre
Sable
Noir
Ardoise
Marron
Ovation® LG38
le design réinventé
Collage
Blanc
Brique
Sable
Noir
Marron
Élite LG30
la robustesse bien structurée
Collage
Blanc
Sable
* Uniquement à coller
188
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Gris
RAL 7047*
Blanc
RAL 9010*
Sable
RAL 1015*
Vert
Marron
RAL 6005*
RAL 8017*
Cuivre
Brique
RAL 8007*
RAL 3004*
Ardoise
Noir
Avec une large palette
de coloris, les systèmes
de
gouttières
Nicoll
s’harmonisent avec tous
les styles d’habitation.
RAL 7024*
RAL 9011*
* : Références RAL le plus rapprochant.
VOTRE TYPE
DE CONSTRUCTION
ABRIS DE
JARDIN
MAISON
PAVILLON
VILLA
PETIT
COLLECTIF
LOGEMENTS
COLLECTIFS
BATIMENTS
INDUSTRIELS
BATIMENTS
AGRICOLES
PAGES
Demi-ronde LG16
p. 79
Demi-ronde LG25
p. 57
Demi-ronde LG33
p. 57
Vodalis® LG29
p. 31
Ovation® LG28
p. 43
Ovation® LG38
p. 43
Élite LG30
p. 85
19
ACCESSOIRES MÉTALLIQUES DE GOUT
FIBRE-CIMENT
BAC ACIER
GO25PM
GO33PM
GO25PBAM
GO33PBAM
À l’écoute des professionnels de la couverture, Nicoll innove et développe des nouveaux
crochets de gouttières à fixation directe sur la couverture qui répondent à toutes vos
attentes.
:
AAVANTAGES
:
Plus pratique : se monte en 1 seul coup de
• Dmarteau ou de maillet.
•
200
•
Plus rapide : Réduisez le temps de pose de
vos crochets.
•
Plus résistant : Haute résistance à la
corrosion. Multipliez par 2 la tenue à
l’arrachement des crochets par rapport aux
anciennes générations.
•
Plus esthétique : Design épuré, pas de
visserie apparente.
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
TIÈRES NOUVELLE GÉNÉRATION
Les nouveaux crochets de gouttière métalliques Nicoll se fixent directement sur la couverture.
LE PLUS NICOLL
2 Modèles pour toitures métal et fibre-ciment
• Tenue à l’arrachement 2x supérieure aux anciens crochets
• Présence d’un trou pour fixation avec vis en zone neige
• Feuillard 25 x 2.5 mm nouvelle matière haute résistance élastique
• Nouvel angle préformé de 15° pour moins de réglage manuel
• Acier galvanisé à chaud après fabrication
MISE EN PLACE DES CROCHETS SUR TOITURE MÉTAL
•
Bac acier épaisseur 0.63 à 0.75 mm, pente de 10° à 45°
TEST BROUILLARD SALIN
(1000 h) :
Maintien du revêtement
anti-corosion du bac avec la
fixation NICOLL, y compris
avec l’utilisation d’une vis
autoperceuse en zone de
neige.
Fixation par vis
ø 4,8 mm autoforeuse
en zone de neige
Présentez la fixation sur l’onde superieure et
enfoncez-la au marteau
MISE EN PLACE DES CROCHETS SUR TOITURE FIBRE-CIMENT
•
Fibre-ciment épaisseur 6 à 6,5 mm, pente de 10° à 45°
Présentez la fixation sur l’onde superieure et
enfoncez-la au marteau
Fixation par vis ø 4,8 mm en
zone de neige
GAMMES
BAC ACIER - TÔLE ONDULÉE
RÉF. GRIS
RÉF. BLANC
RÉF. SABLE
RÉF. MARRON RÉF. ARDOISE
BRIQUE
RÉF. NOIR
CUIVRE
Gouttière de 25
GO25PBAM GO25PBAMB GO25PBAMS GO25PBAMM GO25PBAMA GO25PBAMR GO25PBAMN GO25PBAMC
Gouttière de 33
GO33PBAM GO33PBAMB GO33PBAMS GO33PBAMM
GO33PBAMR
PLAQUE FIBRE-CIMENT
GO25PM
GO33PM
GO25PMB
GO25PMS
Gouttière de 25
GO25PMM GO25PMA
GO33PMS
Gouttière de 33
GO33PMM
GO25MR
GO25PMN
GO25PMC
21
PIÈGE À FEUILLES
Nicoll innove et développe un piège à feuilles pour faciliter
l’entretien des gouttières.
A:
Avantages
:
D
• Design
sobre intégré dans le tube de descente.
• Assure l’arrêt à hauteur d’homme des corps
étrangers (branchages, feuilles) avant d’obstruer
les conduits enterrés et inaccessibles.
• Simplicité d’utilisation : ouverture par rotation
de la partie inférieure du piège à feuilles.
222
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Nouveau piège à feuilles Nicoll :
une solution pour faciliter l’entretien des gouttières
Désignation
Piège à feuilles - ø 80
Blanc
Sable
Marron
Ardoise
Brique
Noir
Cuivre
1PAF801B
1PAF801S
1PAF801M
1PAF801A
1PAF801R
1PAF801N
1PAF801C
DESCRIPTION ET UTILISATION
DE
• Le piège à feuilles Nicoll permet de filtrer les feuilles et les autres objets passant dans le tube de
descente afin de pouvoir le nettoyer. Son système d’ouverture/fermeture par simple rotation lui
permet de s’intégrer harmonieusement au descendant de la gouttière.
AVANTAGES
AVA
•
•
•
•
•
•
•
Simplicité d’utilisation : ouverture par rotation de la partie inférieure du piège à feuilles.
Grille amovible pour le nettoyage.
Adaptable à votre installation existante (tube PVC ou zinc).
Facilité et rapidité de mise en œuvre (sans collage).
Piège à feuilles disponible en ø 80.
Matériaux 100 % recyclable.
Garantie 10 ans.
Retrouvez-nous sur
www.nicoll.fr
www.
nicoll.fr
MISE EN ŒUVRE
MIS
1
2
3
4
5
1 Couper le tube suivant la longueur du gabarit de coupe indiquée au dos de l’emballage.
2 Emboîter les deux parties du piège à feuilles.
3 Emboîter à fond, en partie haute, le corps du piège à feuilles en désaxant légèrement le tube
existant. Redescendre ensuite l’ensemble sur le tube.
4 Placer la grille amovible dans le piège à feuilles.
5 Le piège à feuilles est prêt à être utilisé. Ouverture et fermeture par rotation de la partie inférieure du piège..
23
RACCORDS ESTHÉTIQUES DE DESCENTE
Nicoll innove et développe des raccords de descente de gouttières en
offrant des détails esthétiques, pratiques et technologiques.
AVANTAGES :
• Les coudes à emboîture intégrée ne nécessitent
pas l’utilisation de tubes prémanchonnés.
• Les colliers permettent une fixation rapide,
facile et invisible par clipsage à l’arrière.
• Le pied de chute offre un débit optimal.Assure
l’arrêt à hauteur d’homme des corps étrangers
(branchages, feuilles) avant d’obstruer les
conduits enterrés et inaccessibles.
244
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
DE GOUTTIÈRES
Ces petits détails qui font une grande différence.
Les nouveaux descendants de gouttières Nicoll offrent des détails esthétiques,
pratiques, et technologiques qui font la différence. Ils s’adaptent aux différents
systèmes de gouttières Nicoll en descendant ø 80 ou ø 100 (Ovation® LG28 et LG38,
demi-rondes LG25 et LG33, Vodalis® LG29, Elite® LG30 et la gouttière carrée LG70).
COUDE ESTHÉTIQUE
Les coudes esthétiques ne nécessitent pas l’utilisation de tubes
prémanchonnés. Ils peuvent ainsi être utilisés à la place des
coudes femelle-femelle et mâle-femelle. Les coudes esthétiques
existent pour les angles à 45°, 67°30 et 87°30.
L’absence de chanfrein de raccordement les rend invisibles et
contribue à l’esthétique du système complet.
COLLIER ESTHÉTIQUE
Les nouveaux colliers offrent une fixation rapide, facile et invisible
par clipsage à l’arrière.
Leur embase élargie assure un meilleur maintien sur le mur et est
particulièrement adapté dans le cas de l’isolation par l’extérieur.
PIED DE CHUTE
Les pieds de chute ont été repensés tout en permettant un débit
optimal et en assurant une évacuation propre.
Ils constituent un accessoire esthétique pour le renvoi sur toiture
notamment.
LE PLUS NICOLL
• Design du descendant plus fluide.
• Résistance aux écarts de températures extrêmes.
• Disponible en 9 coloris.
• Matériaux 100% recyclable.
• Résistance aux UV pour une excellente tenue de couleurs dans le temps.
• Garantie 10 ans.
25
RACCORDS ESTHÉTIQUES DE DESCENTE
MISE EN ŒUVRE
MISE EN PLACE DES DESCENDANTS DE GOUTTIÈRES ESTHÉTIQUES
Préparation de l’esse de raccordement
• Préparer l’esse de départ en réunissant les 2 coudes par une longueur de tube de 42 mm minimum pour le diamètre 80 et 46 mm
minimum pour le diamètre 100 .
• Pour un démontage facile, ne pas coller le premier coude à la naissance.
• En revanche, coller impérativement les emboîtures de coudes sur le tube de descente.
Mise en place des colliers de descente
déclipsage
• Repérer le positionnement du premier collier de descente.
• Il doit se trouver sous l’esse de raccordement.
• Utiliser un fil d’aplomb et l’équerre pour reporter l’alignement vertical sur le mur.
• Effectuer un montage “à blanc” des tuyaux de descente afin de repérer l’emplacement des colliers. Pour éviter le glissement des
éléments de descente mettre un collier sous chaque raccord.
• Fixer les colliers au mur avec des pattes de scellement ou des chevilles de fixation.
• Pour guider la descente, répartir les colliers tous les 2 m environ.
• La fixation du tube se fait par un simple clipsage du collier. Le déclipsage n’est possible qu’avec un tournevis.
Mise en place d’un pied de chute
• Emboîter le pied de chute dans le tube de descente.
• Fixer le pied de chute par vis en respectant le repère de dilatation. Le joint est intercalé entre
le mur et le pied de chute afin d’amortir les chocs.
266
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
DE GOUTTIÈRES
DESCENDANTS DE GOUTTIÈRES
Tubes de descente ø 80 et ø 100
Désignation
GRIS
BLANC
SABLE
MARRON
ARDOISE
BRIQUE
NOIR
VERT
CUIVRE
TUBES DE DESCENTE Ø 80 ET Ø 100
Longueur 4 m - ø 80
TD80
TD80B
TD80S
TD80M
TD80A
TD80R
TD80N
TD80V
TD80C
TD802
TD802B
TD802S
TD802M
TD802A
TD802R
TD802N
TD802V
TD802C
TD100
TD100B
TD100S
TD100M
TD100A
TD100R
TD100N
TD100V
TD100C
TD102
TD102S
NOUVEAU !
NOUVEAU ! NOUVEAU !
NOUVEAU !
RACCORDS DE DESCENTE Ø 80 ET Ø 100
Coude à 45° - ø 80
CR4GT1
CR4GT1B
CR4GT1S
CR4GT1M
CR4GT1A
CR4GT1R
CR4GT1N
CR4GT1V
CR4GT1C
Coude à 45° - ø 100
CT4GT1
CT4GT1B
CT4GT1S
CT4GT1M
CT4GT1A
CT4GT1R
CT4GT1N
CT4GT1V
CT4GT1C
Coude à 67°30 - ø 80
CR6GT1
CR6GT1B
CR6GT1S
CR6GT1M
CR6GT1A
CR6GT1R
CR6GT1N
CR6GT1V
CR6GT1C
Coude à 67°30 - ø 100
CT6GT1
CT6GT1B
CT6GT1S
CT6GT1M
CT6GT1A
CT6GT1R
CT6GT1N
CT6GT1V
CT6GT1C
Coude à 87°30 - ø 80
CR8GT1
CR8GT1B
CR8GT1S
CR8GT1M
CR8GT1A
CR8GT1R
CR8GT1N
CR8GT1V
CR8GT1C
Coude à 87°30 - ø 100
CT8GT1
CT8GT1B
CT8GT1S
CT8GT1M
CT8GT1A
CT8GT1R
CT8GT1N
CT8GT1V
CT8GT1C
Culotte 67°30 - ø 80
BR16GT1
BR16GT1B BR16GT1S BR16GT1M BR16GT1A BR16GT1R BR16GT1N BR16GT1V BR16GT1C
Culotte 67°30 - ø 100
BT16GT1
BT16GT1B
BT16GT1S BT16GT1M BT16GT1A
BT16GT1R
BT16GT1N
BT16GT1V
BT16GT1C
NOUVEAU !
COLLIERS DE DESCENTE
Collier ø 80 à clipser
CORGT1
CORGT1B
CORGT1S
CORGT1M
CORGT1A
CORGT1R
CORGT1N
CORGT1V
CORGT1C
Collier ø 100 à clipser
COTGT1
COTGT1B
COTGT1S
COTGT1M
COTGT1A
COTGT1R
COTGT1N
COTGT1V
COTGT1C
RWS801N
RWS801V
RWS801C
NOUVEAU !
PIEDS DE CHUTE Ø 80 ET Ø 100
Pied de chute ø 80
RWS801
RWS801B
Pied de chute ø 100
RWS1001
RWS1001B RWS1001S RWS1001M RWS1001A RWS1001R RWS1001N RWS1001V RWS1001C
RWS801S
RWS801M
RWS801A
RWS801R
27
RÉCUPÉRATEUR D’EAU DE PLUIE Ø 80
Bâtiment
La gamme de récupérateurs d’eau de pluie Nicoll s’enrichit d’une solution qui allie à la
fois l’esthétique, une grande capacité de récupération ainsi que la durabilité de notre
PVC.
AVANTAGES :
•
Collecte maximale de l’eau de pluie
•
Intégration esthétique dans le tube de
descente
Raccordement simple et rapide à une cuve
de stockage
•
288
•
Mise en œuvre rapide et sans collage
•
Facilité d’entretien
•
Coloris stable dans la durée
•
Ouverture et fermeture en un «quart de tour»
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
ET 100
RÉFÉRENCES
DÉSIGNATION
RÉF. GRIS
RÉF. BLANC
RÉF. SABLE
RÉF. MARRON
RÉF. ARDOISE
RÉF. NOIR
RÉF. CUIVRE
Récupérateur d’eau de pluie ø 80
REPTD80
REPTD80B
REPTD80S
REPTD80M
REPTD80A
REPTD80N
REPTD80C
Récupérateur d’eau de pluie ø 100*
REPF100
REPF100B
REPF100S
REPF100M
REPF100A
REPF100N
-
* Le modèle en diamètre 100 est une pièce façonnée et ne possède pas la fonction «ouvert / fermé».
CARACTÉRISTIQUES TECHNIQUES
•
PVC traité anti-UV
•
Position «ouvert / fermé» par simple rotation
•
Sortie 26x34 / Polyvalence des raccordements :
- par raccord emboitable pour les tuyaux d’arrosage
(26x34 et avec réduction 20x27)
- par vanne à bille ou raccord laiton
•
Rendement supérieur à 90% pour un écoulement d’1 m3/h
LE PLUS NICOLL
L
Pour filtrer les feuilles et autres objets passant par le tube de
P
descente, Nicoll vous conseille d’associer son piège à feuilles
et de positionner ce dernier 25 cm au-dessus du REPTD80.
(retrouvez les références de ce produit p 278 du tarif 2013)
MISE EN ŒUVRE
1
2
3
a)
4
b)
Déterminer la position du
récupérateur sur le tube de
descente. Couper ensuite le
tube suivant la longueur du
gabarit de coupe indiquée au
dos de l’emballage. Retirer le
tronçon inférieur du descendant.
Marquer au crayon la
profondeur d’emboîtement
maximum grâce au repère en
relief, matérialisé sur le haut
du récupérateur.
a) Présenter le récupérateur dans
l’alignement du tube de descente
puis emboîter jusqu’à la marque.
b) Ensuite, engager jusqu’en butée
le tronçon du descendant inférieur
et fixer ce dernier à l’aide de colliers.
Raccorder au réservoir. Régler le récupérateur en position
ouvert pour alimenter le réservoir.
NB : Pour assurer la fonction de trop-plein, positionner le
repère en relief dans l’alignement du haut du réservoir.
LES AUTRES MODÈLES DE RÉCUPÉRATEURS
Retrouvez page 278 du tarif 2013 les modèles adaptés au tube de descente Ovation, ainsi que les modèles à languettes.
29
300
31
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
VODALIS®
LG 29
VOIR LE
FILM
Ces petits détails qui font une grande
différence.
Le système de gouttières Vodalis® offre une multitude de détails esthétiques,
pratiques et technologiques qui font la différence. C’est le parfait compromis
entre les profilés demi-ronds de 25 et de 33 pour équiper les logements collectifs
et les maisons individuelles.
LES AVANTAGES
•
•
•
•
•
•
•
•
•
Résistance aux températures extrêmes (-40° à +60°).
Excellente tenue des couleurs aux UV.
Résistance au gel, à la neige et à la grêle (test C.S.T.B.).
Résistance des crochets à une charge de 100 kg.
Haute capacité hydraulique avec une cote d’ouverture de
140 mm et des descentes Ø 80 ou Ø 100.
Design traditionnel réinventé et récompensé par ll’Institut
Institut
Français du Design.
Profilé anti-salissure (système breveté).
Matériau 100% recyclable.
Garantie 10 ans.
NOTE DE PRESCRIPTION
Retrouvez les fiches descriptives des gouttières Nicoll auprès de notre Service Technico-Commercial.
3
Tarif
Tari
TTar
Ta
ari
aar
rrii f - C
Catalogue
Cata
Cat
Ca
aata
ttaa logu
l
logue
e
La gouttière sera en PVC de la famille Vodalis® 29 de Nicoll permettant de desservir 65 et 100 m² de
toiture plane par naissance ou similaire. Son type d’assemblage sera par collage et ses caractéristiques
dimensionnelles devront respecter les règles de dimensionnement des gouttières et tubes de descente
définies par les normes NFP 30.201, NFP 36.410, NF EN 607, NF EN 1462 et DTU 60.11. Sa mise en
œuvre devra être réalisée en respectant les règles de prescriptions et celles définies par les DTU 60.2 – 60.11
et la norme NFP36.410.
322
32
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Vodalis®
Profilé de gouttière
Tube de descente
Domaine d’application
Maison, Pavillon, Petit Collectif, Logement Collectif
Caractéristique
Design et performance
Forme
Assemblage
Collage ou à joint
6
140
81
Cotes
Ø 80
147
Ø 100
Capacité hydraulique
Matière
Profil
Polychlorure de vinyle
½ rond développé de 29
Cylindrique ø 80 et ø 100
Section
90 cm²
Ø 80 = 46,6 cm²
Ø 100 = 73,9 cm²
Ø 80 = 65 m2
Ø 100 = 100 m2
Surface de toiture plane
desservie par une naissance
Coloris
Blanc
Sable
LG25
VODALIS®
115 mm
140 mm
Marron Ardoise Brique
Noir
Cuivre
LG33
170 mm
LE PLUS NICOLL
Profilé avant anti-salissure :
• Le nouveau design du profilé Vodalis®
réinvente la gouttière demi-ronde. Sa
forme et son becquet "goutte d’eau"
le protègent des salissures causées
par la pluie (modèle breveté).
33
VOIR LE FILM
VODALIS®
10
1
9
11
3
2
6
7
8
5
4
Crochet
Les crochets Vodalis® sont déclinés en 2 types, pour répondre à toutes les
architectures.
Le crochet invisible rend le design plus fluide et le crochet bandeau respecte
l’apparence traditionnelle.
Les crochets Vodalis® Nicoll sont conformes à la norme EN 1462.
La norme précise qu’ils doivent résister à une charge de 75 kg par crochet,
les crochets Nicoll résistent à 100 kg.
Naissance
La nouvelle naissance Vodalis® bénéficie de hautes capacités hydrauliques
grâce à un diamètre de 80 et 100. Elle permet également de gérer la dilatation
de -40° à +60°C.
Jonction de dilatation
La jonction de dilatation Vodalis® répond à tous les cas de figure et gère la
dilatation du profilé de -40° à +60°.
344
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
VODALIS®
Tube de descente
Coudes
esthétiques
L’absence de chanfrein
des raccords de descente
renforce l’esthétique du
système.
Collier
Le verrouillage des colliers
Vodalis® est invisible grâce
à une fixation à l’arrière.
12
14
Piège à feuilles
13
15
18
16
Le piège à feuilles Nicoll
permet de filtrer les feuilles
et les autres objets passant
dans le tube de descente
afin de pouvoir le nettoyer.
Son système d’ouverture/
fermeture par simple rotation
lui permet de s’intégrer
harmonieusement
au
descendant de gouttière.
17
Pied de chute
19
Grâce à un design repensé,
le pied de chute Vodalis®
permet un débit optimal,
tout en assurant une
évacuation propre.
35
VOIR LE
GOUTTIÈRES
FILM
RÉF.
ARDOISE
RÉF.
BRIQUE
AU
UVE !
NO ORIS
L
CO
RÉF.
NOIR
LG29M
LG29A
LG29R
LG29N
LG29C
LG292M
LG292A
LG292R
LG292N
LG292C
®
Gouttière Vodalis «LG29»
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
RÉF.
CUIVRE
PROFILÉS DE GOUTTIÈRE
Longueur 4 m
1
Longueur 2 m
LG29B
LG29S
LG292B
LG292S
RACCORDS DE GOUTTIÈRE
2
3
4
5
Naissance à dilatation Ø 80
Naissance à dilatation Ø 100
Angle intérieur à 90°
Angle extérieur à 90°
Angle intérieur à 135°
Angle extérieur à 135°
6
7
8
9
Jonction
Fond de gouttière gauche
Fond de gouttière droit
NAD29B
NAD29S
NAD29M
NAD29A
NAD29R
NAD29N
NADT29B
NADT29S
NADT29M
NADT29A
NADT29R
NADT29N
AIC29B
AIC29S
AIC29M
AIC29A
AIC29R
AIC29N
AEC29B
AEC29S
AEC29M
AEC29A
AEC29R
AEC29N
AIC295B
AIC295S
AIC295M
AIC295A
AIC295R
AIC295N
AEC295B
AEC295S
AEC295M
AEC295A
AEC295R
AEC295N
NAD29C
NADT29C
AIC29C
AEC29C
AIC295C
AEC295C
JNC29B
JNC29S
JNC29M
JNC29A
JNC29R
JNC29N
JND29B
JND29S
JND29M
JND29A
JND29R
JND29N
FG29B
FG29S
FG29M
FG29A
FG29R
FG29N
FD29B
FD29S
FD29M
FD29A
FD29R
FD29N
JNC29C
JND29C
FG29C
FD29C
CROCHETS DE GOUTTIÈRE
NOUVEAU !
10 Crochet bandeau
11 Crochet invisible
GB29PB
GB29PS
GB29PM
GB29PA
GB29PR
GB29PN
BHGB29B
BHGB29S
BHGB29M
BHGB29A
BHGB29R
BHGB29N
GB29PC
Gabarit de coupe
BHGB29C
GAB29
Retrouvez nos accessoires
Haute résistance mécanique
Les crochets Vodalis® résistent à une
charge de 100 kg. Ils répondent à la norme
européenne 1462 imposant une résistance
mécanique de 75 kg.
LE PLUS NICOLL
Essai à la grêle :
• Afin de prouver la haute résistance mécanique de ses systèmes de
gouttières, Nicoll a travaillé en étroite collaboration avec le C.S.T.B.
(France) Les batteries de tests pratiquées, visant à reproduire un
orage de grêle décennal, ont prouvé la haute résistance des systèmes
Nicoll obtenant ainsi la validation du Centre Scientifique et Technique
du Bâtiment.
• Retrouver les vidéos de l’essai à la grêle sur www.vodalis-nicoll.com
366
métalliques page 93
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
RÉF.
ARDOISE
NOUVEAU !
RÉF. RÉF.
RÉF.
BRIQUE
CUIVRE NOIR
RÉF.
CUIVRE
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Tube de descente ø 80 et ø 100 - Série ésthétique
TUBES DE DESCENTE Ø 80 et Ø 100
TD80B
12
TD80S
TD80M
Longueur 4 m diamètre 80
TD80A
TD80R
TD80N
TD80C
TD802B
TD802S
TD802M
TD802A
TD802R
TD802N
NOUVEAU !
TD802C
TD100B
TD100S
TD100M
TD100A
TD100R
TD100N
TD100C
Longueur 4 m Ø 100 ép. renforcée
TD102S
Nota : le TD102S est titulaire de la marque NF- EP
RACCORDS DE DESCENTE Ø 80 et Ø 100
13
14
15
Culotte esthétique MF
à 67°30 diamètre 80
BR16GT1B
BR16GT1S
BR16GT1M
BR16GT1A
BR16GT1R
BR16GT1N
BT16GT1B
BT16GT1S
BT16GT1M
BT16GT1A
BT16GT1R
BT16GT1N
Coude esthétique MF
à 45° diamètre 80
CR4GT1B
CR4GT1S
CR4GT1M
CR4GT1A
CR4GT1R
CR4GT1N
CT4GT1B
CT4GT1S
CT4GT1M
CT4GT1A
CT4GT1R
CT4GT1N
CR6GT1B
CR6GT1S
CR6GT1M
CR6GT1A
CR6GT1R
CR6GT1N
CT6GT1B
CT6GT1S
CT6GT1M
CT6GT1A
CT6GT1R
CT6GT1N
CR8GT1B
CR8GT1S
CR8GT1M
CR8GT1A
CR8GT1R
CR8GT1N
CT8GT1B
CT8GT1S
CT8GT1M
CT8GT1A
CT8GT1R
CT8GT1N
JRGTB
JRGTS
JRGTM
JRGTA
JRGTR
JRGTN
JTGTB
JTGTS
JTGTM
JTGTA
JTGTR
JTGTN
ZTGTB
ZTGTS
ZTGTM
ZTGTA
ZTGTR
ZTGTN
RE338S
RE338M
RE338R
RE338N
JAM80B
JAM80S
JAM80M
JAM80A
JAM80R
JAM80N
JAM100B
BAO80B
JAM100S
BAO80S
JAM100M
BAO80M
JAM100A
BAO80A
JAM100R
BAO80R
JAM100N
BAO80N
Boîte à eau diamètre 100
BAO100B
BAO100S
BAO100M
BAO100A
BAO100R
BAO100N
Piège à feuille diamètre 80
1PAF801B
1PAF801A
1PAF801R
1PAF801N
Manchon diamètre 80
Manchette mâle-femelle
BR16GT1C
BT16GT1C
CR4GT1C
CT4GT1C
CR6GT1C
CT6GT1C
CR8GT1C
CT8GT1C
JRGTC
JTGTC
Réduction concentrique Ø 100/80 RE338GTB
Jambonneau diamètre 80
JAM80C
BAO80C
PIÈGE À FEUILLE Ø 80
16
1PAF801S
1PAF801M
1PAF801C
DAUPHIN Ø 80 et Ø 100
17
Droit - 1 m diam. 80
DDF10RB
DDF10RS
Coudé - 1 m diam. 80
DCF10RB
DCF10RS
DDF10TB
DDF10TS
DCF10TB
DCF10TS
COLLIER DE DESCENTE Ø 80 et Ø 100
Collier diamètre 80 à clipser
18
CORGT1B
CORGT1S
CORGT1M
CORGT1A
CORGT1R
CORGT1N
COTGT1B
COTGT1S
COTGT1M
COTGT1A
COTGT1R
COTGT1N
CORGT1C
COTGT1C
PIED DE CHUTE Ø 80 et Ø 100
Pied de chute diamètre 80
19
RWS801B
RWS801S
RWS801M
RWS801A
RWS801R
RWS801N
RWS1001B
RWS1001S
RWS1001M
RWS1001A
RWS1001R
RWS1001N
RWS801C
RWS1001C
37
VODALIS®
La large palette de couleurs de
Vodalis® permet de s’adapter
harmonieusement à toutes les envies.
La cote d’ouverture et la naissance
galbée assurent une capacité
d’écoulement optimale.
Les différentes pièces du système
Vodalis® ont été pensées pour faciliter
et fiabiliser la mise en œuvre.
00
388
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Les différents types de crochets
et diamètres de la descente
permettent de répondre à
toutes les attentes esthétiques
et techniques.
Le système Vodalis® a été dessiné pour s’intégrer parfaitement
aux architectures traditionnelles.
39
VODALIS®
1-MISE EN PLACE DU PROFILÉ DE GOUTTIÈRE
1
L système de gouttière VODALIS® est parfaitement compatible avec le système
Le
de
d débordement de toiture BELRIV®.
a. Les différents modes de fixation
a
Pose sur planche de rive
P
Pose sur chevron
Pose sur tuile
• Fixer les crochets bandeau sur la
planche de rive, et les répartir à
intervalles régulier, tous les 0.60 m maxi.
• Fixer les crochets sur une hampe plate ou
chantournée, pour permettre une pose sur le
dessus ou sur le côté du chevron. Les répartir à
intervalles réguliers, tous les 0,60 m maxi
• Fixer les crochets sur un étrier
galvanisé en sommet d’onde ; le canal
d’écoulement reste ainsi dégagé.
Les répartir à intervalles réguliers tous
les 0,60 m maxi.
b. Implantation de la naissance
1 Implantation de la naissance
à dilatation
2 Ajustement du profilé dans
la naissance à dilatation
• Déterminer l’emplacement des
naissances à la verticale des regards
d’eaux pluviales.
• Introduire le profilé de gouttière dans
la naissance à dilatation en alignant
son extrémité sur le repère de
température ambiante.
• Fixer la naissance à dilatation
directement sur le bandeau
(bois ou PVC), afin de réaliser un
point fixe nécessaire à un bon
déplacement du profilé de gouttière.
c. Implantation des crochets de gouttières
c
• Après avoir déterminé
l’emplacement de la naissance,
mettre en place les crochets
d’extrémités. Installer le premier
et le dernier crochet à 5 cm
maximum des raccords afin de
respecter la libre dilatation.
400
• Pour ce type de gouttière, prévoir
une pose de niveau ou avec une
faible pente.
• Tendre un cordeau entre les crochets
d’extrémités afin d’obtenir un bon
alignement. Fixer les crochets à la
visseuse (2 vis par crochet),
les répartir à intervalles réguliers,
tous les 0,60 m maxi.
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
d. Implantation de la gouttière
1 Découpe du profilé
de gouttière
• Effectuer la coupe avec
le gabarit de coupe
VODALIS® et une scie
égoïne. Puis, ébavurer à
l’aide d’une toile émeri fine.
2 Pose de la gouttière sur crochet bandeau
• Après avoir posé la gouttière dans la partie arrière du
crochet bandeau, clipser celle-ci dans la partie avant
du crochet.
2 bis Pose de la gouttière sur crochet invisible
• Après avoir posé la gouttière sur le nez des
crochets, basculer celle-ci en prenant soin de
clipser le profilé dans la partie arrière du crochet.
e. Implantation des fonds, jonctions et angles
Système à coller :
• Injecter de façon régulière un cordon de colle au fond des créneaux du fond de gouttière, de la jonction ou de l’angle :
• Étaler de la colle sur la surface lisse intérieure du raccord.
• Emboîter sans attendre, d’un mouvement rectiligne. Attendre quelques minutes avant de manipuler le montage.
f. Implantation de la jonction de dilatation
• Partie à coller :
Déposer de façon régulière un cordon de colle au fond des créneaux d’un des
côtés de la jonction. Étaler la colle sur la surface lisse intérieure. Emboîter sans
attendre, d’un mouvement rectiligne.
• Partie à joint :
Introduire le profilé de gouttière dans la jonction de dilatation, en alignant son
extrémité sur le repère correspondant à la température ambiante.
La libre dilatation du profilé se fera sans rupture du fil d’eau.
Au-delà de 2 m entre les 2 angles, il est préférable de poser une jonction de dilatation.
LE PLUS NICOLL
• Retrouver les vidéos de mise en œuvre sur :
www.vodalis-nicoll.com.
41
VODALIS®
2 - MISE EN PLACE DU TUBE DE DESCENTE
a. Préparation de l’esse de raccordement
a
b. Mise en place des colliers de descente
• Préparer l’esse de départ en
réunissant les 2 coudes par
une longueur de tube de 42
mm minimum pour le diamètre
80 et 46 mm minimum pour le
diamètre 100 .
• Pour un démontage facile, ne
pas coller le premier coude à
la naissance.
• En revanche, coller
impérativement les emboîtures
de coudes sur le tube de
descente.
2m
c. Piège à feuilles
c
1
2
3
4
• Repérer le positionnement du premier collier
de descente.
• Utiliser un fil d’aplomb et l’équerre pour reporter
l’alignement vertical sur le mur.
• Effectuer un montage “à blanc” des tuyaux de
descente afin de repérer l’emplacement des
colliers. Pour éviter le glissement des éléments
de descente mettre un collier sous chaque
raccord.
• Fixer les colliers au mur avec des pattes de
scellement ou des chevilles de fixation.
• Pour guider la descente, répartir les colliers tous
les 2 m environ.
• La fixation du tube se fait
par un simple clipsage
du collier. Le déclipsage
n’est possible qu’avec un
tournevis.
5
1 Couper le tube suivant la longueur du gabarit de coupe indiquée au dos de l’emballage.
2 Emboîter le manchon double femelle, lèvre vers le bas, sur la partie inférieure du récupérateur.
3 Emboîter à fond, en partie haute, le corps du piège à feuilles en désaxant légèrement le tube existant.
4 Redescendre l’ensemble sur le tube.
5 Positionner la grille à l’intérieur du piège à feuilles et effectuer une rotation de la partie inférieure du piège à feuilles.
d. Pose des tuyaux de descente
d
• Ouvrir les colliers de descente, placer l’ensemble et refermer les colliers par simple clipsage.
Une manchette permet le raccordement de 2 tubes de descente. Il est impératif de coller
l’emboîture mâle et laisser une libre dilatation dans l’autre emboîture en positionnant le tube
au niveau du repère.
• Dans le cas de 2 pans de toiture à récupérer, utiliser un jambonneau ou une culotte.
e. Mise en place d’un dauphin
e
• Emboîter le dauphin avec le tube de descente et positionner l’extrémité du tube face au repère gravé sur le dauphin.
• Ne pas oublier de positionner un collier de descente sous la manchette du dauphin.
ff. Mise en place d’un pied de chute
• Emboîter le pied de chute dans le tube de descente.
• Fixer le pied de chute à l’aide de la visserie et du joint permettant ainsi d’amortir les chocs.
422
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
LA GOUTTIÈRE
AU DESIGN RÉINVENTÉ
Maisons, pavillons, villas.
Collectifs.
Bâtiments industriels.
43
OVATION®
LG 28 ET LG 38
Les systèmes de gouttières qui
changent la vision d’une gouttière.
Le système de gouttière Ovation® se caractérise par son design discret et élégant,
ses
s innovations techniques, ses performances hydrauliques optimales et sa simplicité
de mise en œuvre.
LES AVANTAGES
•
•
•
•
•
•
•
2 modèles au design réinventé.
Esthétisme et innovation.
Hautes performances hydrauliques.
hydrauliques
es..
Précision, gain de temps, et confort d
e mise en œuvre.
de
Inaltérable dans le temps.
8 coloris disponibles.
Des atouts techniques inédits !
NOTE DE PRESCRIPTION
La gouttière sera en PVC de la famille Ovation® 28 et Ovation® 38 de Nicoll permettant de desservir 65 et 100m²
de toiture plane par naissance ou similaire. Son type d’assemblage sera par collage et ses caractéristiques
dimensionnelles devront respecter les règles de dimensionnement des gouttières et tubes de descente définies
par les normes NFP 30.201, NFP 36.410, NF EN 607 et DTU 60.11. Sa mise en œuvre devra être réalisée
en respectant les règles de prescriptions et celles définies par les DTU 60.2 - 60.11 et la norme NFP 36.410.
Retrouvez les fiches descriptives des gouttières Nicoll auprès de notre service technico commercial.
44
44
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Ovation® LG 28
Caractéristique
Tube de descente
Maison, Pavillon, Petit collectif
Le design réinventé
Forme
Assemblage
Collage
Cotes
Ø 80
Matière
Profil
Section
Coloris
Ovation® LG 38
Mouluré
Forme ovalisée : 90 x 56
75,4 cm²
39,7 cm²
90 x 56 (Section : 39,7 cm2) = 65 m²
Ø 80 = 65 m²
Blanc
Sable
Marron Ardoise Brique
Noir
Vert
Cuivre
Tube de descente
Pavillon, Petit collectif, Villa, Logements collectifs,
Bâtiment industriels
Caractéristique
Le design réinventé
Forme
Assemblage
Collage
Cotes
Ø 100
Matière
Profil
Section
Coloris
Mouluré
Forme ovalisée : 105 x 76
138,34 cm²
66,3 cm²
105 x 76 (Section : 66,3 cm2) = 100 m²
Ø 100 = 100 m²
Blanc
Sable
Marron Brique
Noir
45
OVATION® LG 28 ET LG 38
5
10
11
12
3
2
7
8
1
9
4
6
466
Crochet
Naissance
Grâce à son crochet entièrement
invisible, le système Ovation®
gagne en discrétion. Le renfort
arrière empêche tout déclipsage
involontaire et renforce la résistance
mécanique. La pose de la
gouttière est simplifiée grâce à une
fixation sur le nez puis un simple
basculement pour le clipsage final
du talon.
Grâce à la nouvelle naissance
disposant de nervures brise-jet, le
modèle LG 28 peut desservir 65 m²
de toiture plane et LG 38 jusqu’à
100 m² de toiture plane.
Elle optimise les performances de
l’installation, notamment sur les toits
à 4 pentes typiques à certaines
régions.
Cœxtrusion
Une partie de la paroi interne est
en PVC recyclé. L’aspect de la paroi
extérieur est parfait car il utilise un
PVC vierge avec une concentration
de pigments qui améliore la tenue
aux ultra-violets.
Marquage
Tous les composants profilés
et raccords sont marqués, ce qui
permet une identification rapide
des pièces en cas d’extension.
20
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Tube de descente
Collier
La discrétion de la fermeture située à
l’arrière contribue à la fluidité du
concept. Le verrouillage du collier
se réalise par clipsage manuel et le
déclipsage avec
un tournevis.
Modèle
breveté.
18 17
16 15
21
Pied de chute
13
23
14
19
22
Ce pied de chute universel est
polyvalent et complémentaire, il
permet le raccordement sur les
diamètres suivants : 90, 100,
110, et 125 pour LG 38 et 75,
80, 90 et 100 pour LG 28.
Dauphin
25
24
Accessoire indispensable pour
les logements collectifs et les
maisons individuelles afin de
protéger les descentes d’eaux
pluviales (livré avec un pied de
chute non collé).
26
• Les gouttières Nicoll répondent aux
normes européennes NF – EN 607
(profilés et raccords de gouttières) et
NF – EN 1462
(crochets de gouttières).
47
GOUTTIÈRES
Gouttière Ovation® «LG28» à coller
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
LG28B*
LG28S*
LG282B*
LG282S*
RÉF.
ARDOISE
RÉF.
BRIQUE
RÉF.
NOIR
RÉF.
VERT
RÉF.
CUIVRE
Longueur 4 m
1
Longueur 2 m
LG28M*
LG28A*
LG28R*
LG28N*
LG28V*
LG28C*
LG282M*
LG282A*
LG282R*
LG282N*
LG282V*
LG282C*
* Emballage sous gaine polyéthylène par 5 longueurs.
2
Naissances centrales à dilatation
NAD289B
Ø 90 x 56
NAD289S
NAD289M
NAD289A
NAD289R
NAD289N
NAD289V
NAD28B
NAD28S
NAD28M
NAD28A
NAD28R
NAD28N
NAD28V
Ø 80 (tube de descente
page 244)
NAD289C
NAD28C
Angles à 90°
3
4
Intérieur
AIC28B
AIC28S
AIC28M
AIC28A
AIC28R
AIC28N
AIC28V
AEC28B
AEC28S
AEC28M
AEC28A
AEC28R
AEC28N
AEC28V
AIC28C
Extérieur
AEC28C
Angles à 135°
5
6
Intérieur
AIC285B
AIC285S
AIC285M
AIC285A
AIC285R
AIC285N
AIC285V
AEC285B
AEC285S
AEC285M
AEC285A
AEC285R
AEC285N
AEC285V
AIC285C
Extérieur
AEC285C
Autres angles, nous consulter - Voir page 13
7
8
Jonction
JNC28B
JNC28S
JNC28M
JNC28A
JNC28R
JNC28N
JNC28V
JND28B
JND28S
JND28M
JND28A
JND28R
JND28N
JND28V
JNC28C
JND28C
Fonds de gouttière
9
Gauche
FG28B
FG28S
FG28M
FG28A
FG28R
FG28N
FG28V
FD28B
FD28S
FD28M
FD28A
FD28R
FD28N
FD28V
FG28C
Droit
FD28C
Fonds de naissance
10
Gauche
FGC28B
FGC28S
FGC28M
FGC28A
FGC28R
FGC28N
FGC28V
FDC28B
FDC28S
FDC28M
FDC28A
FDC28R
FDC28N
FDC28V
FGC28C
Droit
FDC28C
BHGB28B
11 Crochet bandeau
BHGB28S
BHGB28M
BHGB28A
BHGB28R
BHGB28N
BHGB28V
BHGB28C
12 Crochet tuile monté
GT28PMB
GT28PMS
GT28PMM
GT28PMA
GT28PMR
GT28PMN
GT28PMV
GT28PMC
HAMPES
NOUVEAU !
®
Hampe Ovation galvanisé long. sur chevron 125, développée 235 mm
HCC25VO
ACCESSOIRES
Etrier Ovation® galvanisé pour crochet gouttière
Etrier Ovation® galvanisé pour tuile
CGO
CTO
Visserie d’accessoires métalliques pour fixation par l’avant du crochet Ovation®
VI645ET
Gabarit de coupe
GAB28
SELECTION PRO
La jonction de dilatation est indispensable entre 2
points fixes, notamment sur les toits à 4 pentes typiques à
certaines régions. Elle permet d’absorber les mouvements
de retrait des profilés de gouttières sans rupture du fil d’eau.
488
Polyvalent et fonctionnel, le gabarit de coupe est le
complément idéal pour réussir vos coupes de profilés
de gouttières et tubes de descente.
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
RÉF.
ARDOISE
RÉF.
BRIQUE
RÉF. RÉF. RÉF.
RÉF.
NOIR
CUIVRE
CUIVRE VERT
RÉF.
CUIVRE
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Tube de descente Ovation® «TD95»
TUBES DE DESCENTE 90 x 56
TD95B*
TD95S*
TD95M*
Longueur 4 m
TD95A*
TD95R*
TD95N*
TD95V*
TD95C*
TD953B*
TD953S*
TD953M*
13 Longueur 3 m
TD953A*
TD953R*
TD953N*
TD953V*
TD953C*
TD952B*
TD952S*
TD952M*
Longueur 2 m
TD952A*
TD952R*
TD952N*
TD952V*
TD952C*
* Emballage sous gaine polyéthylène par 10 longueurs.
RACCORDS DE DESCENTE
14 Culotte mâle-femelle**
à 67°30
Coudes mâle-femelle
Cette culotte est mise en œuvre impérativement avec le coude de changement d’orientation à 67°30 CNO6GT
BN16GTB
BN16GTS
BN16GTM
BN16GTA
BN16GTR
BN16GTN
BN16GTV
CN1GTB
CN1GTS
CN1GTM
CN1GTA
CN1GTR
CN1GTN
CN1GTV
CN4GTB
CN4GTS
CN4GTM
CN4GTA
CN4GTR
CN4GTN
CN4GTV
CN6GTB
CN6GTS
CN6GTM
CN6GTA
CN6GTR
CN6GTN
CN6GTV
CN8GTB
CN8GTS
CN8GTM
CN8GTA
CN8GTR
CN8GTN
CN8GTV
Coude changement**
d’orientation à 67°30
CNO6GTB
CNO6GTS
CNO6GTM
CNO6GTA
CNO6GTR
CNO6GTN
CNO6GTV
Coude changement
d’orientation à 90°
CN9GTB
CN9GTS
CN9GTM
CN9GTA
CN9GTR
CN9GTN
CN9GTV
Coude mâle-femelle à 90° CNP9GTB
20 pour renvoi sur pignon**
CNP9GTS
CNP9GTM
CNP9GTA
CNP9GTR
CNP9GTN
CNP9GTV
ZNGTB
ZNGTS
ZNGTM
ZNGTA
ZNGTR
ZNGTN
ZNGTV
JAM95B
JAM95S
JAM95M
JAM95A
JAM95R
JAM95N
JAM95V
ZR95B
ZR95S
ZR95M
ZR95A
ZR95R
ZR95N
ZR95V
15 à 15°
16 à 45°
17 à 67°30
18 à 87°30
19
Manchette
21 mâle-femelle
22 Jambonneau
Manchette Ø 80 femelle
23 Ovation® TD95**
CN1GTC
CN4GTC
CN6GTC
CN8GTC
CNO6GTC
CN9GTC
CNP9GTC
ZNGTC
JAM95C
ZR95C
DAUPHIN
24 Traditionnel droit - 1 m
DDF10NB
DDF10NS
DDF10NM
DDF10NA
DDF10NR
DDF10NN
DDF10NV
DDF10NC
COLLIER DE DESCENTE
25 Collier
CONGTB
CONGTS
CONGTM
CONGTA
CONGTR
CONGTN
CONGTV
CONGTC
PIED DE CHUTE
Pied de chute universel
26 Ø 75 - 80 - 90 - 100
PCU95B
PCU95S
PCU95M
PCU95A
PCU95R
PCU95N
PCU95V
PCU95C
RÉCUPÉRATEUR POUR EAUX PLUVIALES
Récupérateur des E.P.**
90 x 56
** Pièce façonnée
REP95B
REP95S
REP95A
REP95N
SELECTION PRO
Le jambonneau permet le raccordement de 2
descentes dans sa partie supérieure pour ne faire
qu’une seule sur sa partie inférieure. Son design
original et sa géométrie contribuent à l’esthétique de
l’installation d’une descente de gouttière.
Le collier est un modèle breveté. La discrétion de
la fermeture située à l’arrière contribue à la fluidité
du concept. Le verrouillage du collier se réalise par
clipsage manuel et le déclipsage avec un tournevis.
Le dauphin est l’accessoire indispensable pour les
logements collectifs et les maisons individuelles afin
de protéger les descentes d’eaux pluviales (livré avec
un pied de chute non collé).
Le pied de chute universel est polyvalent et
complémentaire, il permet le raccordement sur les
diamètres : 75, 80, 90 et 100.
49
GOUTTIÈRES
Gouttière Ovation® «LG38» à coller
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
RÉF.
BRIQUE
RÉF.
NOIR
LG38
LG38R
LG38N
LG382M*
LG382R
LG382N
Longueur 4 m
1
Longueur 2 m
LG38B
LG38S
LG382B
LG382S
2
Ø 105 x 76
NAD381B
NAD381S
NAD381M
NAD381R
NAD381N
Ø 100 (tube de descente
page 228)
NAD38B
NAD38S
NAD38M
NAD38R
NAD38N
Angles à 90°
3
Intérieur
AIC38B
AIC38S
AIC38M
AIC38R
AIC38N
4
Extérieur
AEC38B
AEC38S
AEC38M
AEC38R
AEC38N
Angles à 135°
5
Intérieur
AIC385B
AIC385S
AIC385M
AIC385R
AIC385N
6
Extérieur
AEC385B
AEC385S
AEC385M
AEC385R
AEC385N
7
Jonction
JNC38B
JNC38S
JNC38M
JNC38R
JNC38N
8
JND38B
JND38S
JND38M
JND38R
JND38N
9
Fonds de gouttière
10
Gauche
FG38B
FG38S
FG38M
FG38R
FG38N
Droit
FD38B
FD38S
FD38M
FD38R
FD38N
Fonds de naissance
Gauche
FGC38B
FGC38S
FGC38M
FGC38R
FGC38N
Droit
FDC38B
FDC38S
FDC38M
FDC38R
FDC38N
11
Crochet bandeau
BHGB38B
BHGB38S
BHGB38M
BHGB38R
BHGB38N
12
Crochet tuile monté
GT38PMB
GT38PMS
GT38PMM
GT38PMR
GT38PMN
HAMPES
NOUVEAU !
Hampe Ovation® galvanisé long. sur chevron 125, développée 235 mm
HCC25VO
ACCESSOIRES
Etrier Ovation® galvanisé pour crochet gouttière
CGO
Etrier Ovation® galvanisé pour tuile
CTO
Visserie d’accessoires métalliques pour fixation par l’avant du crochet Ovation®
VI645ET
Gabarit de coupe
GAB38
SELECTION PRO
La jonction de dilatation est indispensable entre
2 points fixes, notamment sur les toits à 4 pentes
typiques à certaines régions. Elle permet d’absorber
les mouvements de retrait des profilés de gouttières
sans rupture du fil d’eau.
500
Polyvalent et fonctionnel, le gabarit de coupe est le
complément idéal pour réussir vos coupes de profilés
de gouttières et tubes de descente.
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
RÉF.
BRIQUE
RÉF.
NOIR
TD107M
TD107R
TD107N
TD1073M
TD1073R
TD1073N
TD1072M
TD1072R
TD1072N
BM16GTM
BM16GTR
BM16GTN
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Tube de descente Ovation® «TD107»
TUBES DE DESCENTE 105 x 76
Longueur 4 m
13 Longueur 3 m
Longueur 2 m
TD107B
TD107S
TD1073B
TD1073S
TD1072B
TD1072S
14 Culotte mâle-femelle**
à 67°30
BM16GTB
BM16GTS
Cette culotte est mise en œuvre impérativement avec le coude de changement d’orientation à 67°30 CMO6GT
15 à 15°
CM1GTB
CM1GTS
CM1GTM
CM1GTR
CM1GTN
17 à 67°30
CM6GTB
CM6GTS
CM6GTM
CM6GTR
CM6GTN
18 à 87°30
CM8GTB
CM8GTS
CM8GTM
CM8GTR
CM8GTN
Coude changement**
d’orientation à 67°30
CMO6GTB
CMO6GTS
CMO6GTM
CMO6GTR
CMO6GTN
Coude changement
CM9GTB
CM9GTS
CM9GTM
CM9GTR
CM9GTN
Coude mâle-femelle à 90°
pour renvoi sur pignon**
CMP9GTB
CMP9GTS
CMP9GTM
CMP9GTR
CMP9GTN
19
20
21 Manchette mâle-femelle
22 Jambonneau
Ø 100 femelle /
23 Manchette
Ovation® TD107**
ZMGTB
ZMGTS
ZMGTM
ZMGTR
ZMGTN
JAM107B
JAM107S
JAM107M
JAM107R
JAM107N
ZT107B
ZT107S
ZT107M
ZT107R
ZT107N
DDF10MM
DDF10MR
DDF10MN
COMGTM
COMGTR
COMGTN
PCU107M
PCU107R
PCU107N
DAUPHIN
DDF10MB
24 Traditionnel droit - 1 m
DDF10MS
COLLIER DE DESCENTE
COMGTB
25 Collier
COMGTS
PIED DE CHUTE
26
Pied de chute universel
Ø 90 - 100 - 110 - 125
PCU107B
PCU107S
RÉCUPÉRATEUR POUR EAUX PLUVIALES
Récupérateur des E.P.**
105 x 76
REP107B
REP107S
REP107N
SELECTION PRO
Le jambonneau permet le raccordement de 2
descentes dans sa partie supérieure pour ne faire qu’une
seule sur sa partie inférieure. Son design original et sa
géométrie contribuent à l’esthétique de l’installation
d’une descente de gouttière.
Le collier est un modèle breveté. La discrétion
de la fermeture située à l’arrière contribue à la fluidité
du concept. Le verrouillage du collier se réalise par
clipsage manuel et le déclipsage avec un tournevis.
Le dauphin est l’accessoire indispensable pour les
logements collectifs et les maisons individuelles afin de
protéger les descentes d’eaux pluviales (livré avec un
pied de chute non collé).
Le pied de chute universel est polyvalent et
complémentaire, il permet le raccordement sur les
diamètres : 90, 100, 110 et 125.
51
Proposée dans un large choix de
coloris adaptés aux régions, Ovation®
vous permet d’exprimer votre créativité,
tout en apportant une réponse
technique spécifique adaptée aux
toitures de chaque région.
La couleur des
menuiseries extérieures
est une composante essentielle
de l’architecture régionale :
la gouttière Ovation®
participe à cette harmonie.
Fruit d’un concept global innovant,
intégrant profilé et tube de descente
pour répondre à tous les cas de
raccordement, le système de gouttières
Ovation® se plie à toutes les exigences
et s’intègre dans tous les styles
d’architectures.
522
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Ovation® coloris marron :
un choix esthétique
pour souligner les lignes
verticales et horizontales.
Façades, toitures,
menuiseries... Quel que
soit le coloris, il existe une
solution Ovation®.
Par sa forme originale, la gouttière Ovation® valorise
les détails et la finition de la toiture. Les profilés et descentes
Ovation® deviennent des éléments d’architecture qui soulignent
harmonieusement la toiture.
53
OVATION® LG 28/38
1
L système de gouttière OVATION® LG28/LG38 est parfaitement compatible
Le
aavec le système de débordement de toiture BELRIV®.
a
Pose sur tuile
P
Pose sur chevron
Pose sur genoise
• Fixer les crochets bandeau
sur la planche de rive, et les
répartir à intervalles réguliers,
• Fixer les crochets sur une
hampe plate ou chantournée,
pour permettre une pose
sur le dessus ou sur le côté
du chevron. Les répartir à
intervalles réguliers, tous les
0,60 m maxi.
• Après avoir battu le cordeau, percez dans la génoise
les 2 trous nécessaires à la fixation de l’accessoire
métallique. Cette pièce métallique galvanisée peut
s’utiliser en lieu et place d’un crochet tuile.
• Fixer les crochets
sur un étrier
galvanisé en
sommet d’onde ;
le canal
d’écoulement
reste ainsi
dégagé.
Les répartir
à intervalles
réguliers, tous
les 0,60 m maxi.
à dilatation
• Déterminer l’emplacement
des naissances à la verticale
des regards d’eaux pluviales.
directement sur le bandeau,
afin de réaliser un point
fixe nécessaire à un bon
déplacement de la gouttière.
2 Collage du fond de naissance
• Déposer un cordon de colle
à l’intérieur de la gorge du
fond de gouttière.
• Emboîter sans attendre, d’un
mouvement rectiligne.
• Attendre quelques minutes
avant de manipuler le
montage.
c
d’extrémités à 50 mm minimum
des raccords afin de respecter la
libre dilatation du profilé.
544
faible pente.
alignement. Fixer les crochets
à la visseuse (2 vis par crochet)
ou à l’aide d’une plaquette Belriv®
(ref. ASC), les répartir à intervalles
réguliers, tous les 0,60 m maxi.
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
OVATION® LG 28/38
1 - MISE EN PLACE DU PROFILÉ DE GOUTTIÈRE (suite)
1 Découpe d’un profilé
2 Pose de la gouttière
• Effectuer la coupe avec le
gabarit de coupe OVATION®
et une scie égoïne.
Puis, ébavurer à l’aide d’une
toile émeri fine.
• Après avoir posé la gouttière
sur le nez des crochets,
basculer celle-ci en prenant
soin de clipser le profilé dans
la partie arrière du crochet.
3 Ajustement du profilé dans la
naissance à dilatation
• Introduire le profilé de
gouttière dans la naissance
à dilatation en alignant
son extrémité sur le
repère correspondant à la
e. Collage d’une jonction
4 Collage du fond
• Déposer de façon régulière un cordon de
colle au fond des créneaux du fond de
gouttière.
• Etaler de la colle sur la surface lisse
intérieure du fond.
• Emboîter sans attendre, d’un mouvement
nt
rectiligne. Attendre quelques minutes avant
de manipuler le montage.
f. Implantation d’un angle
• Déposer de façon régulière un
cordon de colle au fond des
créneaux de la jonction.
créneaux de l’angle.
• Déposer de la colle sur la surface
lisse intérieure.
lisse intérieure de la jonction.
• Attendre quelques minutes avant
• Vérifier par le témoin visuel le
bon collage de la jonction avec le
profilé.
• Vérifier par le témoin visuel le bon
collage de l’angle avec le profilé.
g. Implantation de la jonction de dilatation
• Déposer de façon régulière un cordon de colle au fond des
créneaux de la jonction. Étaler la colle sur la surface lisse
intérieure. Emboîter sans attendre, d’un mouvement rectiligne.
• Au delà de 2m entre les 2 angles, il est préférable de poser une
jonction de dilatation.
• Faire coulisser la jonction de dilatation afin de se positionner sur
le repère correspondant à la température ambiante.
LE PLUS NICOLL
• Retrouver les vidéos et les étapes
de mise en œuvre sur :
www.ovation-nicoll.com
NOTA : les raccords à coller ne doivent pas être mélangés avec les raccords à joint.
55
OVATION® LG 28/38
• Repérer le positionnement du premier collier de
descente.
• Utiliser un fil d’aplomb et l’équerre pour reporter
l’alignement vertical sur le mur.
• Effectuer un montage “à blanc” des tuyaux de
descente afin de repérer l’emplacement des
colliers. Pour éviter le glissement des éléments
de descente mettre un collier sous chaque
raccord.
• Fixer les colliers au mur avec des pattes de
scellement ou des chevilles de fixation.
• Pour guider la descente, répartir les colliers tous
les 2 m environ.
• La fixation du tube se fait par un simple clipsage
du collier. Le déclipsage n’est possible qu’avec
un tournevis.
• Une manchette permet le raccordement de
2 tubes de descente. Il est impératif de coller
l’emboîture mâle et laisser une libre dilatation
dans l’emboîture femelle en positionnant le tube
au niveau du repère.
• Préparer l’esse de départ en
réunissant les 2 coudes par
une longueur de tube de
46 mm minimum pour
OVATION® LG28, et de 48
mm minimum pour
OVATION® LG38.
• Pour un démontage facile,
ne pas coller le premier
coude à la naissance.
En revanche, coller
impérativement les
emboîtures de coudes sur
le tube de descente.
Débordement Minimum pour les coudes
du système OVATION®.
Dimension Z
Désignation
LG 28
LG 38
Coude 15°
16 mm
19 mm
Coude à 45°
54 mm
-
Coude à 67°30
83 mm
100 mm
Coude à 87°30
112 mm
130 mm
Coude à 90° lateral
150 mm
165 mm
c. Changement d’orientation du tube de descente
c
• Pour effectuer un renvoi du tube de descente dans un autre plan, ou pour récupérer le bon alignement
de l’évacuation des eaux pluviales, utiliser un coude de changement d’orientation latéral.
d
• Effectuer la coupe du tube de descente à l’aide d’une scie égoïne et du
gabarit de coupe OVATION®. Ebavurer à l’aide d’une toile émeri fine.
• Placer l’ensemble, puis refermer les colliers.
• Dans le cas de 2 pans de toiture à récupérer, utilisez un jambonneau
ou une culotte.
e
• Emboîter le dauphin avec le tube de descente et positionner l’extrémité
du tube face au repère gravé sur le dauphin
• Ne pas oublier de positionner un collier de descente sous la manchette
du dauphin.
ff. Raccordement à un regard d’eaux pluviales ou au réseau pluvial cylindrique
• Le pied de chute universel se raccorde, d’un coté sur le tube de
descente OVATION®, en positionnant l’extrémité face au repère et de
l’autre, sur un tube cylindrique ou regard d’eaux pluviales.
566
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
DEMI-RONDE
de 25 et de 33
LA GOUTTIÈRE TRADITIONNELLE
Maisons, pavillons, villas, petits collectifs.
Collectifs.
Bâtiments industriels, bâtiments agricoles.
57
DEMI-RONDE
DE 25 ET DE 33
À coller ou à joints, la gouttière classique
destinée à toutes les surfaces de toitures.
Les systèmes de gouttières demi-ronde de 25 et de 33 sont les parfaites
solutions pour s’intégrer aux architectures traditionnelles. Grâce à un large choix
de crochets, toutes les harmonies sont respectées.
LES AVANTAGES
•
•
•
•
•
Respectueuse des architectures traditionnelles.
Hautes performances hydrauliques.
Inaltérable dans le temps.
Une large palette de couleurs.
Large choix de crochets pour la demi-ronde à coller et à
joint : crochet invisible, crochet bandeau, crochet chevron
orientable, crochet pour couverture ondulée monté,
crochet pour bac acier monté, crochet tuile monté.
• Capacité d’autocurage pour la gouttière de 33.
14-1588
ATEC N° 14 + 5/1
5/10-1588
3
TTarif
Ta
Tar
Tari
arii f - C
Catalogue
Cata
Cat
Ca
ata
aat
ttaa lo
logu
llog
oogu
og
gguu e
(gouttière de LG25 et B
Belriv® système)
58
58
558
58
88
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Demi-ronde de 25
Caractéristique
Tube de descente
Maison, Pavillon
L’esthétique traditionnelle
Forme
Assemblage
Collage ou à joint
Cotes
Ø 80
Matière
Profil
Section
Cylindrique Ø 80
66,4 cm²
Ø 80 = 46,6 cm²
Coloris
Ø 80 = 65 m²
Gris Blanc Sable Marron
Ardoise
Brique
Noir
Vert
Cuivre*
*25 à coller uniquement
Demi-ronde de 33
Caractéristique
Tube de descente
Villa, Logement collectif, Bâtiment industriel, Bâtiment agricole
Pour les grandes surfaces de toitures
Forme
Assemblage
Collage ou à joint
Cotes
Ø 100
Ø 125
Matière
Profil
Cylindrique Ø 100 et Ø 125
Section
143 cm²
Ø 100 = 73,9 cm²
Ø 125 = 116,9 cm²
Ø 100 = 100 m²
Ø 125 = 160 m²
Gris
Blanc
Sable
Marron
Coloris Ø 100 :
Gris
Brique
Blanc
Sable
Marron
Brique
Coloris
Coloris Ø 125 :
Gris
Blanc
Sable
Marron
59
DEMI-RONDE DE 25 ET DE 33
5
30
9
12
10
4
11
7
2
1
6
8
3
4
11 bis
Système à joints
Crochets
- Crochet invisible : système innovant, robuste et
esthétique qui maintient la gouttière en 3 points, et la
rend compatible avec notre système de débordement
de toiture Belriv®.
- Crochet bandeau : fixation traditionnelle sur
planche de rive.
- Crochet chevron orientable : fixation sur
chevrons, offrant plusieurs trous pour une plus
grande modularité.
- Crochet pour couverture ondulée : adapté
à la couverture ondulée de faible épaisseur, pour
les bâtiments agricoles et au bac acier de l’habitat
individuel dans les DOM TOM.
- Crochet tuile monté : fixation sur tuile, dans le cas
où la gouttière est posée après l’achèvement de la
maison.
600
- Fixation
intégrée
aux
raccords
(naissance et jonction) pour créer un
point fixe, favorisant ainsi la dilatation.
- Echancrure supprimant toute rétention
d’eau.
- Repère de position des extrémités
des éléments de gouttière, gravé dans le raccord,
permettant d’assurer les variations naturelles du profilé.
- Joint néoprène EPDM collé pour une parfaite étanchéité.
Système à coller
- Le système à coller permet une
soudure à froid des éléments
d’un système de gouttière.
Cette opération assure une
parfaite étanchéité et une très
bonne tenue mécanique de
l’installation.
- 2 cordons de colle sont
nécessaires pour réaliser un bon
collage :
- Premier cordon de colle déposé au fond des créneaux du
raccord, celui-ci assurera la bonne étanchéité du système.
- Deuxième cordon de colle déposé sur la surface lisse du
raccord, celui-ci assurera la bonne tenue mécanique du
système.
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
DEMI-RONDE DE 25 ET DE 33
Tube de descente
Le collier
La bride articulée à l’une des
extrémités vient se refermer
sur le tube et se bloque sur le
corps du collier grâce à une vis
imperdable.
Le secteur de
coude mâle-femelle
18 17
15 16
Il compense le désaxement
de la naissance par rapport au
tube de descente.
Il peut également rattraper la
verticalité de celui-ci par rapport
à la pente de la toiture.
13
Manchon double femelle
Très utile pour remplacer une emboîture
ou utiliser les chutes de tube EP (24).
24
Dauphin
14
16
Grande résistance mécanique. Complément
indispensable au tube de descente PVC, il est
également compatible avec d’autres matériaux
usuels (27).
26
Jambonneau et boîte à eau
S’adaptent avec les tuyaux de descente EP
et recueillent ainsi plusieurs descentes, sorties
horizontales de terrasses, trop-plein (26)…
29
• Coudes esthétiques : l’absence de
27
chanfrein des raccords de descente
renforce l’esthétique
q du système.
y
voir p.65
61
GOUTTIÈRES
Gouttière de 25
à coller sous ATEC
RÉF.
GRIS
RÉF.
BLANC
RÉF.
SABLE
LG25
LG25B
LG25S
LG252
LG252B
LG252S
RÉF.
MARRON
RÉF.
ARDOISE
RÉF.
BRIQUE
RÉF.
NOIR
RÉF.
VERT
RÉF.
VERT
CUIVRE
Longueur 4 m
1
Longueur 2 m
LG25M
LG25A
LG25R
LG25N
LG25V
LG25C
LG252M
LG252A
LG252R
LG252N
LG252V
LG252C
Naissances centrales
2 de dilatation Ø 80
3 à coller Ø 80
NAD25
NAD25B
NAD25S
NAD25M
NAD25A
NAD25R
NAD25N
NAD25V
NAC25
NAC25B
NAC25S
NAC25M
NAC25A
NAC25R
NAC25N
NAC25V
NADN25B
NADN25S
NADN25M
NADN25A
NADN25R
NADN25N
NADN25V
NAD25C
NAC25C
de dilatation sortie 90x56
(tube de descente p.235)
NADN25C
Angles
4 à 90°
ANC25
ANC25B
ANC25S
ANC25M
ANC25A
ANC25R
ANC25N
ANC25V
ANC525
ANC525B
ANC525S
ANC525M
ANC525A
ANC525R
ANC525N
ANC525V
ANC25C
5 à 135°
ANC525C
Jonction de
6 dilatation
7
JND25
JND25S
JND25M
JND25A
JND25R
JND25N
JND25V
JND25C
JNC25
Jonction
JND25B
JNC25B
JNC25S
JNC25M
JNC25A
JNC25R
JNC25N
JNC25V
JNC25C
Fonds symétriques
8 de naissance
9 de gouttière
FCN25
FCN25B
FCN25S
FCN25M
FCN25A
FCN25R
FCN25N
FCN25V
FCG25
FCG25B
FCG25S**
FCG25M
FCG25A
FCG25R
FCG25N
FCG25V
FCN25C
FCG25C
10
Bandeau invisible
BHGB25
BHGB25B
BHGB25S
BHGB25M
BHGB25A
BHGB25R
BHGB25N
BHGB25V
BHGB25C
KCB25
Crémaillère
GB25P
GB25PB
GB25PS
GB25PM
Bandeau plastique
GB25PA
GB25PR
GB25PN
GB25PV
NOUVEAU !
11
GB25PC
GCO25P
Chevron orientable
11 bis
Tuile avec étrier monté
12 Couverture bac acier/
plaque faible épaisseur
Monté avec étrier à frapper
Couverture ondulée
fibre-ciment
12 bis Monté avec étrier à frapper
Crochet PVC seul de
25 pour accessoire
métallique
GO25PBAM
GCO25PB
GCO25PS
GT25PMS
GO25PBAMB GO25PBAMS GO25PBAMM GO25PBAMA GO25PBAMR GO25PBAMN
GO25PBAMC
(livrés avec visserie)
GO25PM
GO25PMB
GO25PMS
GO25PMM
GO25PMA
GO25MR
GO25PMN
BERGO25P BERGO25B
BERGO25S
BERGO25M BERGO25A
BERGO25R
BERGO25N
GO25PMC
BERGO25V
BERGO25C
LARMIER
30
Larmier
LARM18
LARM18B LARM18S
LARM18M
LARM18R
LARM18N LARM18V
La naissance centrale à dilatation 90 x 56 permet le raccordement d’une
descente contemporaine et différenciée (tube de descente page 234).
NADN25S - TD95S
622
RÉF.
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Accessoires métalliques gouttières 25 et 33
HAMPES
Galvanisées
HCL25
long. sur chevron 125 mm, long. développée 235 mm
HCC25
HCL25
HCL50
Chantournée sur chevron 225 mm
HCH25
HCH25
Hampes sous sachet
1HCC25
1HCH25
Galvanisée longueur 235 mm - sachet de 1 pièce avec vis incluses
1HCC25
Galvanisée longueur 335 mm - sachet de 1 pièce avec vis incluses
1HCL25
Chantournée - sachet de 1 pièce avec vis incluses
1HCH25
ÉTRIERS
Galvanisé pour plaque ondulée
EO70G
KEO
EO70G*
Cale pour étrier galvanisé EO70G pour couverture de faible
épaisseur
KEO*
Galvanisé type «crocodile»
EOALI
EOGCT Galvanisé pour plaque ondulée sous tuile
EOGCT
EOALI
CG
Galvanisé pour tuile
CT
Accessoire métallique galvanisé pour crochet de gouttière 1/2
ronde de 25, 33 et 29
CG
CT
Étriers galvanisés sous sachet
pour tuile - sachet de 1 pièce
pour plaque ondulée - sachet de 1 pièce
1CT
1EO70G
CROCHETS
Neige
CP
pour gouttière de 25
CN25F
pour gouttière de 33
CN33F
CN25F
Pointe à sceller ou à frapper
*EO70G et KEO disponible jusqu’à épuisement du stock
CP
Nos hampes et étriers sont conditionnés avec la visserie complète.
Nota : il est possible d’avoir une solution de crochet de gouttières métallique polyvalente en associant, un crochet PVC seul (BERGO 25) avec un étrier galvanisé (E070G).
Le tout doit être vissé.
Garantie anti-corrosion
Les accessoires métalliques Nicoll sont galvanisés à chaud conformément
à la norme EN1461 (épaisseur mini de 55 microns).
Ceci leur permet d’être posés en conditions sévères (bord de mer ou
industrie) et leur garantit une durée de vie minimale de 10 ans.
63
Tube de descente ø 80
Remarque :
pour le tube livré prémanchonné, rajouter l’indice «P» à la
référence de base. Ex. : TD80S devient TD80PS.
RÉF.
GRIS
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
RÉF.
ARDOISE
RÉF.
BRIQUE
RÉF.
NOIR
RÉF.
VERT
TD80R
TD80N
TD80V
RÉF.
VERT
CUIVRE
PROFILÉS TUBE DE DESCENTE
TD80
TD80B
TD80S
TD80M
Longueur 4 m
TD80A
TD80C
TD803
TD803B
TD803S
TD803M
Longueur 3 m
TD803A
TD803R
TD803N
TD803V
TD803C
13
TD802
TD802B
TD802S
TD802M
Longueur 2 m
TD802A
TD802R
TD802N
TD802V
TD802C
RACCORDS TUBE DE DESCENTE*
Culotte mâle-femelle
NOUVEAU !
GOUTTIÈRES
14
15
à 67°30
Tampon
à 20°
16
à 45°
17
à 67°30
18
à 87°30
BR16GT
BR16GTB
BR16GTS
BR16GTM
BR16GTA
BR16GTR
BR16GTN
BR16GTV
FRGT
FRGTB
FRS
CR2GT
CR2GTB
CR2GTS
CR2GTM
CR2GTA
CR2GTR
CR2GTN
CR2GTV
CR4GT
CR4GTB
CR4GTS
CR4GTM
CR4GTA
CR4GTR
CR4GTN
CR4GTV
CR6GT
CR6GTB
CR6GTS
CR6GTM
CR6GTA
CR6GTR
CR6GTN
CR6GTV
CR8GT
CR8GTB
CR8GTS
CR8GTM
CR8GTA
CR8GTR
CR8GTN
CR8GTV
BR16GTC
CR2GTC
CR4GTC
CR6GTC
CR8GTC
Coudes femelle-femelle
19
20
21
24
NOUVEAU !
25
26
22
à 45°
à 67°30
à 87°30
Manchon double
femelle
Manchette
mâle-femelle
Jambonneau
Boîte à eau
CR44GTB
CR44GTS
CR44GTM
CR44GTR
CR44GTV
CR66GT
CR66GTB
CR66GTS
CR66GTM
CR88GT
CR88GTB
CR88GTS
CR88GTM
JRGT
JRGTB
JRGTS
JRGTM
JRGTA
JRGTR
JRGTN
JRGTV
ZRGT
ZRGTB
ZRGTS
ZRGTM
ZRGTA
ZRGTR
ZRGTN
ZRGTV
JAM80
JAM80B
JAM80S
JAM80M
JAM80A
JAM80R
JAM80N
JAM80V
BAO80
BAO80B
BAO80S
BAO80M
BAO80A
BAO80R
BAO80N
CR44GTC
CR66GTA
CR66GTR
CR66GTN
CR66GTV
CR66GTC
CR88GTR
CR88GTV
CR88GTC
JRGTC
ZRGTC
JAM80C
BAO80C
* Voir raccords esthétiques P.37
SECTEURS DE COUDE
A 15°
A 30°
NOUVEAU !
CR44GT
SR1GT
SR1GTB
SR1GTS
SR1GTM
SR1GTA
SR1GTR
SR1GTN
SR1GTV
SR3GT
SR3GTB
SR3GTS
SR3GTM
SR3GTA
SR3GTR
SR3GTN
SR3GTV
SR1GTC
SR3GTC
PIÈGE À FEUILLES
23
Piège à feuilles diamètre 80 1PAF801
1PAF801B
1PAF801S
1PAF801M
1PAF801A
1PAF801R
1PAF801N
1PAF801C
DAUPHINS
27
Traditionnels
droit - longueur 1 m
coudé - longueur 1 m
DDF10R
DCF10R
DDF10RB
DCF10RB
DDF10RS
DCF10RS
CORGT
CORGTB
CORGTS
C080GT
CO80GTB
CO80GTS
COLLIERS
29
Bride
Lyre
Attaches de sécurité
Colliers sous sachet
Bride - sachet de 2 pièces
Lyre avec attaches de
sécurité-sachet de 2 pièces
CORGTM
CORGTA
CORGTR
CORGTN
CORGTV
CORGTC
AC80GT
2CORGT
2CORGTS
2CA8GT
2CA8GTS
Nota : p
pattes à vis,, voir p
page
g 67
644
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
NOUVEAU !
RÉF.
ARDOISE
RÉF.
RÉF.
RÉF.
BRIQUE
CUIVRE
CUIVRE
RÉF.
NOIR
TD80A
TD80R
TD80N
RÉF.
CUIVRE
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Tube de descente ø 80 - Série ésthétique
TUBES DE DESCENTE
TD80B
TD80S
TD80M
TD80C
TD802B
TD802S
TD802M
TD9802A
TD802R
TD802N
TD802C
BR16GT1B
BR16GT1S
BR16GT1M
BR16GT1A
BR16GT1R
BR16GT1N
CR4GT1B
CR4GT1S
CR4GT1M
CR4GT1A
CR4GT1R
CR4GT1N
CR6GT1B
CR6GT1S
CR6GT1M
CR6GT1A
CR6GT1R
CR6GT1N
CR8GT1B
CR8GT1S
CR8GT1M
CR8GT1A
CR8GT1R
CR8GT1N
JRGTB
JRGTS
JRGTM
JRGTA
JRGTR
JRGTN
JAM80B
JAM80S
JAM80M
JAM80A
JAM80R
JAM80N
BAO80B
BAO80S
BAO80M
BAO80A
BAO80R
BAO80N
NOUVEAU !
BR16GT1C
CR4GT1C
CR6GT1C
CR8GT1C
JRGTC
JAM80C
BAO80C
PIÈGES À FEUILLES Ø 80
Piège à feuilles diamètre 80
1PAF801B
1PAF801S
1PAF801M
1PAF801A
1PAF801R
1PAF801N
1PAF801C
DAUPHIN
DDF10RB
DDF10RS
DCF10RB
DCF10RS
COLLIER DE DESCENTE
CORGT1B
CORGT1S
CORGT1M
CORGT1A
CORGT1R
CORGT1N
CORGT1C
PIED DE CHUTE
RWS801B
RWS801S
RWS801M
RWS801A
RWS801R
RWS801N
RWS801C
SELECTION PRO
®
Collier Le verrouillage des colliers Vodalis est
invisible grâce à une fixation à l’arrière.
Pied de chute Grâce à un design repensé, le pied
de chute Vodalis® permet un débit optimal, tout en
assurant une évacuation propre.
Les nouveaux raccords de descente Ø 80 - serie esthétique sont disponibles pour l’ensemble des systèmes de gouttières Nicoll
65
GOUTTIÈRES
Gouttière de 33
à coller
RÉF.
GRIS
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
RÉF.
BRIQUE
LG33M
LG33R
NAD33R
PROFILÉ DE GOUTTIÈRE
1
LG33
Longueur 4 m
LG33B
LG33S
2
3
A dilatation Ø 100
NAD33
NAD33B
NAD33S
NAD33M
A dilatation Ø 125
NAD333
NAD333B
NAD333S
NAD333M
A coller Ø 100
A coller Ø 125
NAC33
NAC33B
NAC33S
NAC33M
NAC33R
NAC333
NAC333B
NAC333S
ANC33R
Angles à coller
4
A 90°
ANC33
ANC33B
ANC33S
ANC33M
5
A 135°
ANC533
ANC533B
ANC533S
ANC533M
6
(Pièce façonnée)
JND33
JND33B
JND33S
JND33M
JND33R
7
Jonction
JNC33
JNC33B
JNC33S
JNC33M
JNC33R
Fonds
8
Symétrique de naissance
FCN33
FCN33B
FCN33S
FCN33M
FCN33R
9
Symétrique de gouttière
FCG33
FCG33B
FCG33S
FCG33M
FCG33R
GB33PM
GB33PR
GO33PBAMS
GO33PBAMM
GO33PBAMR
GO33PMS
GO33PMM
BERGO33S
BERGO33M
GB33P
NOUVEAU !
11 Bandeau plastique
GB33PB
GB33PS
Couverture bac acier/
plaque faible épaisseur
GO33PBAM
Couverture ondulée /
fibre-ciment
GO33PM
BERGO33P
Crochet PVC seul de 33
pour accessoire métallique
GO33PBAMB
BERGO33B
BERGO33R
Nota : hampes, étriers, crochets pointe et tuile, etc... voir page 94
RÉF.
GRIS
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
RÉF.
BRIQUE
RÉF.
NOIR
LARM18M
LARM18R
LARM18N
LARMIER
30 Longueur 2 m
LARM18
LARM18B
LARM18S
SELECTION PRO
Le larmier permet de compenser un faible débordement de tuile, et/ou
de prolonger le film de sous-toiture dans la gouttière.
LARM18
666
RÉF.
GRIS
Remarque : pour le tube livré prémanchonné, rajouter l’indice
«P» à la référence de base. Ex. : TD100S devient TD100PS
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
RÉF.
BRIQUE
TD100M
TD100R
BT16GTM
BT16GTR
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
13
TD100
Long. 4 m ø 100
TD100B
TD100S
TD102
Long. 4 m ø 100 ép. renforcée
TD102S
TD102 Titulaire de la marque NF - EP
14
BT16GT
à 67°30
BT16GTB
BT16GTS
15
à 20°
CT2GT
16
à 45°
CT4GT
CT4GTB
CT2GTS
CT4GTS
CT4GTM
CT4GTR
17
à 67°30
CT6GT
CT6GTB
CT6GTS
CT6GTM
CT6GTR
18
à 87°30
CT8GT
CT8GTB
CT8GTS
CT8GTM
CT8GTR
CT66GTM
CT66GTR
19
à 45°
CT44GT
CT44GTB
CT44GTS
20
à 67°30
CT66GT
CT66GTB
CT66GTS
21
à 87°30
CT88GT
CT88GTB
CT88GTS
24
JTGT
JTGTB
JTGTS
JTGTM
JTGTR
ZTGT
ZTGTB
ZTGTS
ZTGTM
ZTGTR
Jambonneau
JAM100
JAM100B
JAM100S
JAM100M
JAM100R
Boîte à eau ø 100
BAO100
BAO100B
BAO100S
BAO100M
BAO100R
BAO110
RE338GTB
RE338S
RE338M
RE338R
COTGTM
COTGTR
26
Réduction concentrique
Ø 100/80
RE338
* Voir raccords esthétiques P.37
DAUPHINS
27
28
Traditionnels
DDF10T
DCF10T
A joints
DD10T
DC10T
DDF10TB
DCF10TB
DDF10TS
DCF10TS
COLLIERS
29
Bride
Lyre
COTGT
C0100GT
COTGTB
COTGTS
C0100GTS
AC100GT
2COTGT
2COTGTS
Lyre avec attaches de sécurité
sachet de 2 pièces
2CA10GT
2CA10GTS
FIXATION DES COLLIERS
Pattes à vis bichromatées
longueur 30 mm
longueur 40 mm
longueur 50 mm
Outil à visser
PV3BO
PV4BO
PV5BO
OV
Retrouvez nos accessoires métalliques page 94
67
GOUTTIÈRES
Tube de descente ø 100 - Série ésthétique
RÉF.
BLANC
RÉF.
SABLE
NOUVEAU !
RÉF.
RÉF. RÉF.
MARRON
CUIVRE
CUIVRE
RÉF.
BRIQUE
TD100M
TD100R
TUBES DE DESCENTE
12 Long. 4 m diamètre 100
TD100B
TD100S
Long. 4 m diamètre 100 ép. renforcée
TD102S
13 Culotte esthétique MF
BT16GT1B
BT16GT1S
BT16GT1M
BT16GT1R
14 Coude esthétique MF
CT4GT1B
CT4GT1S
CT4GT1M
CT4GT1R
CT6GT1B
CT6GT1S
CT6GT1M
CT6GT1R
CT8GT1B
CT8GT1S
CT8GT1M
CT8GT1R
JTGTB
JTGTS
JTGTM
JTGTR
Réduction concentrique Ø 100/80
RE338GTB
RE338S
RE338M
RE338R
JAM100B
JAM100S
JAM100M
JAM100R
BAO100B
BAO100S
BAO100M
BAO100R
COTGT1M
COTGT1R
RWS1001M
RWS1001R
15 Manchon diamètre 100
DAUPHIN
DDF10TB
DDF10TS
DCF10TB
DCF10TS
16
COLLIER DE DESCENTE
17 Collier diamètre 100 à clipser
COTGT1B
COTGT1S
PIED DE CHUTE
18 Pied de chute diamètre 100
RWS1001B
RWS1001S
SELECTION PRO
Collier Le verrouillage des colliers Vodalis® est
invisible grâce à une fixation à l’arrière.
Pied de chute Grâce à un design repensé, le pied
de chute Vodalis® permet un débit optimal, tout en
assurant une évacuation propre.
Les nouveaux raccords de descente Ø 80 - serie ésthétique sont disponibles pour l’ensemble des systèmes de gouttières Nicoll
688
Remarque : pour le tube livré prémanchonné, rajouter l’indice «P» à la référence de base.
Ex. : TD125S devient TD125PS
RÉF.
GRIS
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
PROFILÉ TUBE DE DESCENTE
TD125
TD125B
TD125S
13 Longueur 4 m diamètre 125
TD125M
RACCORDS TUBE DE DESCENTE
14 Culotte mâle-femelle
BX16GT
BX16GTB
BX16GTS
16 à 45°
CX4GT
CX4GTB
CX4GTS
17 à 67°30
CX6GT
CX6GTB
CX6GTS
18 à 87°30
CX8GT
CX8GTB
CX8GTS
24 Manchon double femelle
JXGT
JXGTB
JXGTS
ZXGT
ZXGTB
ZXGTS
COXGTB
COXGTS
à 67°30
CX6GTM
JXGTM
COLLIERS
NOUVEAU !
29 Bride
COXGT
Lyre
C0125GT
AC125GT
COXGTM
Prix par 100
Boîte à eau (pièce façonnée)
BAO125
BAO125B
BAO125S
Nota : hampes, étriers, crochets pointe et tuile, etc... voir p. 94
69
GOUTTIÈRES
Gouttière de 25
à joints
RÉF.
GRIS
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
RÉF.
ARDOISE
RÉF.
BRIQUE
RÉF.
NOIR
LG25M
LG25A
LG25R
LG25N
LG252M
LG252A
LG252R
LG252N
Longueur 4 m
Longueur 2 m
LG25
LG25B
LG25S
LG252
LG252B
LG252S
Naissance centrale
NC25
NC25B
NC25S
NC25M
NC25A
NC25R
NC25N
AI25
AI25B
AI25S
AI25M
AI25A
AI25R
AI25N
Angles
Intérieur
Extérieur
AE25
AE25B
AE25S
AE25M
AE25A
AE25R
AE25N
Jonction
JN25
JN25B
JN25S
JN25M
JN25A
JN25R
JN25N
naissance à joint
FNJ25
FNJ25B
FNJ25S
FNJ25M
FNJ25A
FNJ25R
FNJ25N
gouttière à joint
FGJ25
FGJ25B
FGJ25S
FGJ25M
FGJ25A
FGJ25R
FGJ25N
GB25PM
GB25PA
GB25PR
GB25PN
Fonds
GB25PB
GB25PS
Chevron orientable
GCO25P
GCO25PB
GCO25PS
GO25PBAM
GO25PBAMB
GO25PBAMS
GO25PBAMM
GO25PBAMA
GO25PBAMR
GO25PBAMN
GO25PM
GO25PMB
GO25PMS
GO25PMM
GO25PMA
GO25MR
GO25PMN
Crochet PVC seul de
25 pour accessoire
métallique
BERGO25P
BERGO25B
BERGO25S
BERGO25M
BERGO25A
BERGO25R
BERGO25N
NOUVEAU !
GB25P
Couverture bac acier/plaque
faible épaisseur
NOUVEAU !
Bandeau gouttière
Couverture ondulée montée
Un angle de gouttière à joints
doit être maintenu par 2
crochets de gouttières à 5 cm
maximum.
700
AI25S
Remarque :
pour le tube livré prémanchonné, rajouter l’indice «P» à la
référence de base. Ex. : TD80S devient TD80PS.
RÉF.
GRIS
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
RÉF.
ARDOISE
RÉF.
BRIQUE
RÉF.
NOIR
TD80M
TD80A
TD80R
TD80N
TD803M
TD803A
TD803R
TD803N
TD802M
TD802A
TD802R
TD802N
BR16GTM
BR16GTA
BR16GTR
BR16GTN
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
TD80
TD80B
TD80S
TD803
TD803B
TD803S
13
TD802
TD802B
TD802S
NOUVEAU !
14 Culotte mâle-femelle
à 67°30
BR16GT
BR16GTB
BR16GTS
Tampon
FRGT
FRGTB
FRS
15 à 20°
CR2GT
CR2GTB
CR2GTS
CR2GTM
CR2GTA
CR2GTR
CR2GTN
16 à 45°
CR4GT
CR4GTB
CR4GTS
CR4GTM
CR4GTA
CR4GTR
CR4GTN
17 à 67°30
CR6GT
CR6GTB
CR6GTS
CR6GTM
CR6GTA
CR6GTR
CR6GTN
18 à 87°30
CR8GT
CR8GTB
CR8GTS
CR8GTM
CR8GTA
CR8GTR
CR8GTN
19 à 45°
CR44GT
CR44GTB
CR44GTS
CR44GTM
20 à 67°30
CR66GT
CR66GTB
CR66GTS
CR66GTM
21 à 87°30
CR88GT
CR88GTB
CR88GTS
CR88GTM
JRGT
JRGTB
JRGTS
JRGTM
JRGTA
JRGTR
JRGTN
ZRGT
ZRGTB
ZRGTS
ZRGTM
ZRGTA
ZRGTR
ZRGTN
JAM80
JAM80B
JAM80S
JAM80M
JAM80A
JAM80R
JAM80N
BAO80
BAO80B
BAO80S
BAO80M
BAO80A
BAO80R
BAO80N
NOUVEAU !
NOUVEAU !
Manchon double
24 femelle
Manchette
25 mâle-femelle
26 Jambonneau
22 Boîte à eau
CR44GTR
CR66GTA
CR66GTR
CR66GTN
CR88GTR
* Voir raccords esthétiques P.229 du nouveau tarif 2013.
SECTEURS DE COUDE
A 15°
SR1GT
SR1GTB
SR1GTS
SR1GTM
SR1GTA
SR1GTR
SR1GTN
A 30°
SR3GT
SR3GTB
SR3GTS
SR3GTM
SR3GTA
SR3GTR
SR3GTN
1PAF801M
1PAF801A
1PAF801R
1PAF801N
CORGTM
CORGTA
CORGTR
CORGTN
PIÈGE À FEUILLES
23 Piège à feuilles diamètre 80
1PAF801
1PAF801B
1PAF801S
DAUPHINS
27 Traditionnels
DDF10R
DDF10RB
DDF10RS
DCF10R
DCF10RB
DCF10RS
28 A joint
DD10R
DC10R
COLLIERS
29 Bride
Lyre
CORGT
CORGTB
CORGTS
C080GT
CO80GTB
CO80GTS
AC80GT
2CORGT
2CORGTS
2CA8GT
2CA8GTS
Nota : p
pattes à vis,, voir p
page
g 67
71
GOUTTIÈRES
Gouttière de 33
à joints
RÉF.
GRIS
RÉF.
SABLE
LG33
LG33S
NC33
NC33S
NC333
NC333S
Intérieur à 90°
AI33
AI33S
Extérieur à 90°
AE33
AE33S
Jonction
JN33
JN33S
Symétrique de naissance
FCN33
FCN33S
Symétrique de gouttière
FCG33
FCG33S
GB33P
GB33PS
GO33PBAM
GO33PBAMS
GO33PM
GO33PMS
BERGO33P
BERGO33S
PROFILÉ DE GOUTTIÈRES
Longueur 4 m
RACCORDS DE GOUTTIÈRES
Centrale Ø 100
Centrale Ø 125
Angles
Fonds
CROCHETS DE GOUTTIÈRES
NOUVEAU !
NOUVEAU !
Bandeau plastique
Kit couverture bac acier et plaque faible
épaisseur monté
Crochet monté avec étrier à frepper
Couverture ondulée crochet monté avec
étrier à frapper
Crochet PVC seul de 33
pour accessoire métallique
Un angle de gouttière à joints
doit être maintenu par 2
crochets de gouttières à 5 cm
maximum.
722
AE33
RÉF.
GRIS
Remarque : pour le tube livré prémanchonné, rajouter l’indice «P» à la référence de
base. Ex. : TD100S devient TD100PS
RÉF.
SABLE
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Longueur 4 m diamètre 100 ép. renforcée
TD100
TD100S
TD102
TD102S
TD102 Titulaire de la marque NF - EP
BT16GT
BT16GTS
à 20°
CT2GT
CT2GTS
à 45°
CT4GT
CT4GTS
à 67°30
CT6GT
CT6GTS
à 87°30
CT8GT
CT8GTS
à 45°
CT44GT
CT44GTS
à 67°30
CT66GT
CT66GTS
à 87°30
CT88GT
CT88GTS
JTGT
JTGTS
ZTGT
ZTGTS
Jambonneau
JAM100
JAM100S
BAO100
BAO100S
BAO110
à 67°30
Ø 100/80
RE338
RE338S
* Voir raccords esthétiques P.37 du nouveau tarif 2013.
DAUPHINS
Traditionnels
DDF10T
DCF10T
A joints
DD10T
DC10T
DDF10TS
DCF10TS
COLLIERS
Bride
Lyre
COTGT
C0100GT
AC100GT
COTGTS
C0100GTS
Prix par 100
2COTGT
2COTGTS
Lyre avec attaches de sécurité-sachet de 2
pièces
2CA10GT
2CA10GTS
73
GOUTTIÈRES
RÉF.
BLANC
RÉF.
SABLE
TD125B
TD125S
BX16GT
BX16GTB
BX16GTS
à 45°
CX4GT
CX4GTB
CX4GTS
à 67°30
CX6GT
CX6GTB
CX6GTS
à 87°30
CX8GT
CX8GTB
CX8GTS
JXGT
JXGTB
JXGTS
ZXGT
ZXGTB
ZXGTS
COXGTB
COXGTS
RÉF.
GRIS
TD125
à 67°30
NOUVEAU !
COLLIERS
744
Bride
COXGT
Lyre
C0125GT
AC125GT
Prix par 100
Prix par 100
Boîte à eau (pièce façonnée)
BAO125
BAO125B
BAO125S
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
DEMI-RONDE LG 25/33
Le système de gouttière demi-ronde LG25/LG33 est parfaitement compatible avec le
système de débordement de toiture BELRIV®.
Pose sur tuile
Pose sur chevron
Pose sur genoise
• Fixer les crochets bandeau
sur la planche de rive, et les
répartir à intervalles réguliers,
• Fixer les crochets sur une
hampe plate ou chantournée,
pour permettre une pose
sur le dessus ou sur le côté
du chevron. Les répartir à
intervalles réguliers, tous les
0,60 m maxi.
• Après avoir battu le cordeau, percez dans la génoise
les 2 trous nécessaires à la fixation de l’accessoire
métallique. Cette pièce métallique galvanisée peut
s’utiliser en lieu et place d’un crochet tuile.
• Fixer les crochets
s
sur un étrier
galvanisé en
sommet d’onde ;
le canal
d’écoulement
reste ainsi
dégagé.
Les répartir
à intervalles
réguliers, tous
les 0,60 m maxi.
à dilatation ou de la
naissance à joint
2 Implantation du fond de naissance à coller ou à joint
• Déterminer l’emplacement
des naissances à la verticale
des regards d’eaux pluviales.
• Emboîter sans attendre, d’un mouvement rectiligne.
directement sur le bandeau,
afin de réaliser un point
fixe nécessaire à un bon
déplacement de la gouttière.
• Déposer un cordon de colle à l’intérieur de la gorge du fond
de gouttière.
• Attendre quelques minutes avant de manipuler le montage.
• Le fond à joint se clipse (de l’arrière vers l’avant) dans la
naissance à joint.
d’extrémités à 50 mm minimum
des raccords afin de respecter la
libre dilatation du profilé.
• La pose de la naissance à coller
se fera ensuite avec le profilé de
gouttière.
faible pente.
alignement. Fixer les crochets
à la visseuse (2 vis par crochet)
ou à l’aide d’une plaquette Belriv®
(ref. ASC), les répartir à intervalles
réguliers, tous les 0,60 m maxi.
75
DEMI-RONDE LG 25/33
1 - MISE EN PLACE DU PROFILÉ DE GOUTTIÈRE (suite)
1 Découpe d’un profilé
2 Pose de la gouttière
• Effectuer la coupe avec
le gabarit de coupe
demi-ronde et une scie
égoïne. Puis, ébavurer à
l’aide d’une toile émeri fine.
• Après avoir posé la gouttière
dans la partie arrière du
profilé, fixez celle-ci dans la
partie avant du crochet.
3 Ajustement du profilé dans la
naissance à dilatation
4 Pose du fond de gouttière à coller
ou à joint
• Introduire le profilé de
gouttière dans la naissance
à dilatation en alignant
son extrémité sur le
repère correspondant à la
• Déposer de façon régulière un cordon de colle
au fond des créneaux du fond de gouttière.
• Déposer de la colle sur la surface lisse
intérieure du fond.
• Emboîter sans attendre, d’un mouvement
rectiligne.
• Le fond de gouttière à joint se clipse (de
l’arrière vers l’avant) dans le profilé de
gouttière.
e. Implantation d’un angle et
d’une jonction à coller
f. Implantation d’un angle et
d’une jonction à joint
créneaux la jonction.
• Fixer la jonction sur le bandeau et
clipser la gouttière à l’intérieur, en
commençant par le talon.
lisse intérieure.
• Faire très exactement
coïncider les extrémités des
éléments gouttières avec les
repères de positionnement
gravés en fond des raccords.
• Un angle de gouttière à joint doit
être maintenu par 2 crochets de
gouttières à 5 cm maximum.
• Vérifier par le témoin visuel le bon
collage de l’angle avec le profilé.
g. Implantation de la jonction de dilatation de 25
• Déposer de façon régulière un cordon de colle au fond des
créneaux de la jonction. Étaler la colle sur la surface lisse
intérieure. Emboîter sans attendre, d’un mouvement rectiligne.
• Au delà de 2 m entre les 2 angles, il est préférable de poser une
jonction de dilatation de 25.
• Faire coulisser la jonction de dilatation de 25 afin de se
positionner sur le repère correspondant à la température
ambiante.
LE PLUS NICOLL
• Retrouver les vidéos et les étapes
de mise en œuvre sur :
www.nicoll.fr
NOTA : les raccords à coller ne doivent pas être mélangés avec les raccords à joint.
766
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
DEMI-RONDE LG 25/33
• Préparer l’esse de départ en réunissant les 2 coudes par une longueur de tube de 46 mm minimum pour
demi-ronde.
• Pour un démontage facile, ne pas coller le premier coude à la naissance. En revanche, coller impérativement
les emboîtures de coudes sur le tube de descente.
• Repérer le positionnement du premier collier de descente.
• Utiliser un fil d’aplomb et l’équerre pour reporter l’alignement vertical sur le mur.
• Effectuer un montage “à blanc” des tuyaux de descente afin de repérer l’emplacement des colliers.
Pour éviter le glissement des éléments de descente mettre un collier sous chaque raccord.
• Fixer les colliers au mur avec des pattes de scellement ou des chevilles de fixation.
• Pour guider la descente, répartir les colliers tous les 2 m environ.
• La fixation du tube se fait par un simple clipsage du collier. Le déclipsage n’est possible qu’avec un tournevis.
• Une manchette permet le raccordement de 2 tubes de descente. Il est impératif de coller l’emboîture mâle et
laisser une libre dilatation dans l’emboîture femelle en positionnant le tube au niveau du repère.
• Effectuer la coupe du tube de descente à l’aide d’une scie égoïne et du gabarit de coupe
OVATION®. Ébavurer à l’aide d’une toile émeri fine.
• Placer l’ensemble, puis refermer les colliers.
• Dans le cas de 2 pans de toiture à récupérer, utilisez un jambonneau
ou une culotte.
• Emboîter le dauphin avec le tube de descente et positionner l’extrémité du tube face au repère
gravé sur le dauphin
• Ne pas oublier de positionner un collier de descente sous la manchette du dauphin.
f. Raccordement à un regard d’eaux pluviales ou au réseau pluvial cylindrique
• Le pied de chute universel se raccorde, d’un coté sur le tube de descente demi-ronde, en
positionnant l’extrémité face au repère de température et de l’autre, sur un tube cylindrique
ou regard d’eaux pluviales. Pour le tube de descente TD95, le raccordement au réseau
pluvial est réalisé avec des pieds de chutes centrés ou excentrés.
77
788
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
DEMI-RONDE
de 16
POUR LES PETITES SURFACES
Abris de jardin.
Vérandas.
79
DEMI-RONDE DE 16
À JOINT
La forme traditionnelle pour les petites
surfaces de toiture.
Le système de gouttière demi-ronde de 16 est le parfait compromis pour
les couvertures de petite surface. Très simple à poser, elle est adaptable à la
plupart des matériaux de couverture.
LES AVANTAGES
• Simple à poser.
• Adaptable à la plupart des matériaux de couverture
(faible ou forte épaisseur) y compris le verre et le plastique.
• Performances hydrauliques adaptées aux toitures
de petites surfaces.
• Une pièce d’extrémité pour 4 fonctions, grâce au fond
symétrique gouttière et naissance.
80
80
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Demi-ronde LG 16
Caractéristique
Tube de descente
Abris de jardin, vérandas
Pour les petites surfaces
Forme
Assemblage
A joints
Cotes
Ø 50
Matière
Profil
Section
½ développé de 16
Cylindrique Ø 50
24,8 cm²
Ø 50 = 17,3 cm²
20 m²
Ø 50 = 20 m²
Coloris
Gris
Blanc
Sable
Marron
Marquage
81
GOUTTIÈRES
Gouttière de 16
à joints
RÉF.
GRIS
RÉF.
BLANC
RÉF.
SABLE
LG16
LG16B
LG16S
LG162
LG162B
LG162S
RÉF.
MARRON
Longueur 4 m
LG16M
Longueur 2 m
LG162M
NC16
NC16B
NC16S
NC16M
Intérieur
AI16
AI16B
AI16S
AI16M
Extérieur
AE16
AE16B
AE16S
AE16M
Jonction
JN16
JN16B
JN16S
JN16M
Fond symétrique gouttière et naissance
FCN16
FCN16B
FCN16S
FCN16M
Naissance centrale Ø 50
Angles
Bandeau plastique gouttière
GB1
GB1B
GB1S
GB1M
Couverture ondulée
gouttière avec jeu de cale
GO4
GO4B
GO4S
GO4M
Ensemble de montage pour
naissance et jonction avec jeu de cale
2EM04
2EM04B
2EM04S
2EM04M
Bandeau gouttière - sachet de 5 pièces
5GB1
5GB1S
Couverture ondulée gouttière
sachet de 5 pièces
5GO4
5GO4S
Crochets sous sachet
822
Ex. : TD50 devient TD50P
RÉF.
GRIS
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Tubes de descente Ø 50
PROFILÉ TUBE DE DESCENTE
TD50
TD50B
TD50S
TD50M
BJ16GT
BJ16GTB
BJ16GTS
BJ16GTM
à 45°
CJ4GT
CJ4GTB
CJ4GTS
CJ4GTM
à 67°30
CJ6GT
CJ6GTB
CJ6GTS
CJ6GTM
à 87°30
CJ8GT
CJ8GTB
CJ8GTS
CJ8GTM
JJGT
JJGTB
JJGTS
JJGTM
ZJGT
ZJGTB
ZJGTS
ZJGTM
CO50GTB
CO50GTS
CO50GTM
à 67°30
COLLIERS
Lyre
CO50GT
AC50GT
Lyre
avec attaches de sécurité
sachet de 5 pièces
5CA50GT
5CA50GTS
Nota : pattes à vis, voir p. 67
83
844
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
ÉLITE
LA ROBUSTESSE
BIEN STRUCTURÉE
Pavillons, villas, petits collectifs.
Collectifs.
Bâtiments industriels.
85
ÉLITE LG 30
La robustesse et l’esthétique
de la forme corniche.
Idéale pour les maisons contemporaines, la gouttière corniche Élite peut
équiper tous les types de constructions. Polyvalente et fonctionnelle, elle offre
de hautes performances hydrauliques.
LES AVANTAGES
• Adaptable avec 3 types de descente (2 cylindriques et 1
rectangulaire).
• Hautes performances hydrauliques, grâce à sa forme
intérieure demi-ronde.
• Inaltérable dans le temps, résistant aux chocs thermiques,
aux rayons UV et agressions chimiques.
• Robuste, grâce à ses renforts, double paroi et crochets
invisibles.
86
86
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Élite LG 30
Caractéristique
Tubes de descente
Pavillon, Villa, Petit collectif, Collectif, Bâtiment industriel.
Robuste et esthétique
Forme
Assemblage
Collage
Cotes
Hydraulique
Matière
Cylindrique Ø 80 et Ø 100
Rectangulaire 73 x 100
Profil
Corniche moulurée
Section
103 cm²
Ø 80 = 77 cm²
Ø 100 = 97 cm²
73 x 100 = 67,9 cm²
Ø 80 = 65 m²
Ø 100 = 100 m²
73 x 100 = 70 m²
Coloris Ø 80 :
Blanc
Sable
Marron
Blanc
Coloris
Sable
Coloris Ø 100 :
Marron
Blanc
Sable
Marron
Coloris 73 x 100 :
Blanc
Coextrusion
Une partie de la paroi interne
est en PVC recyclé. L’aspect de
la paroi extérieure est parfait car
il utilise un PVC vierge avec une
concentration de pigments qui
améliore la tenue aux ultra-viol
ultra-violets.
ets.
Sable
Marquage
d extension.
87
GOUTTIÈRES
Gouttière corniche Élite® à coller
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
PROFILÉ DE GOUTTIÈRE
LG30B
Longueur 4 m
LG30S
LG30M
Longueur 4 m
Sortie Ø 80
NAD30B
NAD30S
NAD30M
Sortie Ø 100
NAD300B
NAD300S
NAD300M
Sortie 73 x 100
NAD307B
NAD307S
Intérieur
AIC30B
AIC30S
AIC30M
Extérieur
AEC30B
AEC30S
AEC30M
Angles à 90°
Angles à 135°
Intérieur
AIC305B
AIC305S
AIC305M
Extérieur
AEC305B
AEC305S
AEC305M
Besace de dilatation
BECF30B
BECF30S
BECF30M
Jonction
JNC30B
JNC30S
JNC30M
Droit
Gauche
FD30B
FG30B
FD30S
FG30S
FD30M
FG30M
Fond naissance
Droit
Gauche
FDC30B
FGC30B
FDC30S
FGC30S
FDC30M
FGC30M
BHGB30S
BHGB30M
Fond gouttière
CROCHET DE GOUTTIÈRE
Crochet bandeau
BHGB30B
888
RÉF.
BLANC
RÉF.
SABLE
NOUVEAU !
RÉF.
MARRON
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Tube de descente ø 80 et ø 100 - Série ésthétique
TUBES DE DESCENTE Ø 80 et Ø 100
TD80B
12
TD80S
TD80M
TD802B
TD802S
TD802M
TD100B
TD100S
TD100M
Long. 4 m diamètre 100 ép. renforcée
TD102S
Nota : le TD102S est titulaire de la marque NF- EP
NOUVEAU ! NOUVEAU ! NOUVEAU ! NOUVEAU !
RACCORDS DE DESCENTE Ø 80 et Ø 100
13
14
BR16GT1B
BR16GT1S
BR16GT1M
BT16GT1B
BT16GT1S
BT16GT1M
CR4GT1B
CR4GT1S
CR4GT1M
CT4GT1B
CT4GT1S
CT4GT1M
CR6GT1B
CR6GT1S
CR6GT1M
CT6GT1B
CT6GT1S
CT6GT1M
CR8GT1B
CR8GT1S
CR8GT1M
CT8GT1B
CT8GT1S
CT8GT1M
JRGTB
JRGTS
JRGTM
JTGTS
JTGTM
JTGTB
15
JAM80B
JAM80S
JAM80M
JAM100B
JAM100S
JAM100M
BAO80B
BAO80S
BAO80M
BAO100B
BAO100S
BAO100M
1PAF801S
1PAF801M
PIÈGE À FEUILLES Ø 80
16
Piège à feuilles diamètre 80
1PAF801B
DAUPHIN Ø 80 et Ø 100
17
DDF10RB
DDF10RS
DCF10RB
DCF10RS
DDF10TB
DDF10TS
DCF10TB
DCF10TS
COLLIER DE DESCENTE Ø 80 et Ø 100
18
CORGT1B
CORGT1S
CORGT1M
COTGT1B
COTGT1S
COTGT1M
RWS801B
RWS801S
RWS801M
RWS1001B
RWS1001S
RWS1001M
PIED DE CHUTE Ø 80 et Ø 100
19
89
GOUTTIÈRES
Remarque :
pour le tube livré prémanchonné, rajouter l’indice «P» à la référence de base.
Ex. : TD80S devient TD80PS.
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
TD80B
TD80S
TD80M
TD803B
TD803S
13 Longueur 3 m diamètre 80
TD803M
TD802B
TD802S
TD802M
BR16GTB
BR16GTS
FRGT
FRS
15 à 20°
CR2GTB
CR2GTS
CR2GTM
16 à 45°
CR4GTB
CR4GTS
CR4GTM
17 à 67°30
CR6GTB
CR6GTS
CR6GTM
18 à 87°30
CR8GTB
CR8GTS
CR8GTM
19 à 45°
CR44GTB
CR44GTS
CR44GTM
20 à 67°30
CR66GTB
CR66GTS
CR66GTM
21 à 87°30
CR88GTB
CR88GTS
CR88GTM
24 Manchon double femelle
JRGTB
JRGTS
JRGTM
ZRGTB
ZRGTS
ZRGTM
JAM80B
JAM80S
JAM80M
BAO80B
BAO80S
BAO80M
14 à 67°30
Manchon mâle-femelle à 80°
BR16GTM
26 Jambonneau
22 Boîte à eau
* Voir raccords esthétiques P.13.
SECTEURS DE COUDE
A 15°
SR1GTB
SR1GTS
SR1GTM
A 30°
SR3GTB
SR3GTS
SR3GTM
1PAF801S
1PAF801M
PIÈGE À FEUILLE
23 Piège à feuille diamètre 80
1PAF801B
DAUPHINS
27 Traditionnels
DDF10RB
DDF10RS
DCF10RB
DCF10RS
COLLIERS
29
Bride
CORGTB
CORGTS
Lyre
CO80GTB
CO80GTS
AC80GT
900
2CORGTS
Lyre avec attaches de sécurité-sachet de 2
pièces
2CA8GTS
CORGTM
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
TD100B
TD100S
TD100M
TD102S
Longueur 4 m diamètre 100 ép. renforcée
BT16GTB
BT16GTS
à 45°
CT4GTB
CT4GTS
CT4GTM
à 67°30
CT6GTB
CT6GTS
CT6GTM
à 87°30
CT8GTB
CT8GTS
CT8GTM
à 45°
CT44GTB
CT44GTS
à 67°30
CT66GTB
CT66GTS
à 87°30
CT88GTB
CT88GTS
JTGTB
JTGTS
JTGTM
ZTGTB
ZTGTS
ZTGTM
Jambonneau
JAM100B
JAM100S
JAM100M
BAO100B
BAO100S
BAO100M
Ø 100/80
RE338GTB
RE338S
RE338M
à 67°30
BT16GTM
CT2GTS
à 20°
CT66GTM
* Voir raccords esthétiques P.37.
DAUPHINS
Traditionnels
DDF10TB
DCF10TB
DDF10TS
DCF10TS
COLLIERS
Bride
Lyre
COTGTB
COTGTS
C0100GTS
COTGTM
AC100GT
2COTGTS
2CA10GTS
Nota : pattes à vis, voir page 67
91
GOUTTIÈRES
Tubes de descente 73 x 100
RÉF.
BLANC
RÉF.
SABLE
PROFILÉ TUBE DE DESCENTE 73 x 100
TD70B
Longueur 4 m
TD70S
à 45°
CQ4GTB
CQ4GTS
à 87°30
CQ8GTB
CQ8GTS
Coude changement
CQ9GTB
CQ9GTS
ZQGTB
ZQGTS
Femelle rectangulaire mâle
cylindrique Ø 100
(tube de descente P57)
MM170B
MM170S
Femelle rectangulaire mâle
cylindrique Ø 80
(tube de descente P56)
MMR70B
MMR70S
Mamelons mixtes de
raccordement
DAUPHIN
DC107S
Coudé
COLLIERS
Bandeau
CO70GTB
CO70GTS
Nota : pattes à vis, voir page 67
922
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
ACCESSOIRES
MÉTALLIQUES
POUR S’ADAPTER À TOUTES
LES CONFIGURATIONS
Hampes.
Etriers.
Cales.
93
ACCESSOIRES MÉTALLIQUES
GUIDE DE CHOIX
À chaque gouttière ses accessoires.
Nicoll propose une large gamme d’accessoires pour s’adapter à chaque
système de gouttières.
RÉF.
Hampes
Hampe
Ovation®
Hampe
chantournée
HCC25
HCL25
HCL50
CARACTÉRISTIQUES
- Permet la pose des gouttières sur la
charpente ou sur les chevrons.
- Disponible en 235 mm,
335 mm et 615 mm
Permet la pose des gouttières Ovation®
HCC25VO - sur
la charpente ou sur les chevrons.
HCH25
Étrier galvanisé
"type crocodile" EOALI
RÉGLAGE
DE PENTE
Oui
(Jusqu’à 6 cm)
Oui
(Jusqu’à 6 cm)
Idéal en rénovation
- Permet la pose des gouttières
Oui
sur le côté de la charpente ou des che- (Jusqu’à 6 cm)
vrons, sans déposer le 1er rang de tuile.
- Fixation sur plaque ondulée
sur laquelle les tuiles seront posées.
COMPATIBILITÉ
CROCHETS PVC
VISSERIE
Crochets gouttières de
Oui
25, 28, 29, 30, 33, 38 et livrée dans le
70
carton par 50
28, 29 et 38
Oui
livrée dans le
carton par 50
Oui
25, 28, 29, 30, 33, 38 et livrée dans le
70
carton par 50
PERFORMANCE
PAGES
++
p.63
++
p.48
et p.50
++
p.63
+++
Oui
Permet de compenser
25, 28, 29, 30, 33, 38 et livrée dans le
des différences
70
carton par 50 d’épaisseur pouvant aller
p.63
Oui
Oui
25, 28, 29, 30, 33, 38 et livrée dans le
70
carton par 50
p.63
Oui
à
renforcée avec
Oui
25, 28, 29, 30, 33, 38 et livrée dans le l’utilisation d’une cale KEO
permettant une meilleure
70
carton par 50 répartition
de la force sur
Oui
(Jusqu’à 6 cm)
de 3 à 38 mm
Étrier galvanisé
pour plaque
EOGCT
ondulée sous
tuile
- Fixation sur plaque ondulée sous tuile.
Étrier galvanisé
pour plaque
EO70G
ondulée
- Fixation sur le sommet de la couverture
ondulée, le canal d’écoulement reste
ainsi parfaitement dégagé.
Étrier galvanisé
pour tuile
Marché de pose différée de la gouttière
- Fixation sur le sommet de la tuile,
le canal d’écoulement reste ainsi
parfaitement dégagé.
(Jusqu’à 6 cm)
++
++ +++
(Jusqu’à 6 cm)
p.63
l’élément de couverture.
CT
++ +++
Oui
(Jusqu’à 6 cm)
à
renforcée avec
Oui
l’utilisation
d’une
cale KEO
25, 28, 29, 30, 33, 38 et livrée dans le
permettant une meilleure
70
carton par 50 répartition
de la force sur la
p.63
tuile.
Étrier galvanisé
Ovation® pour
tuile
Crochet
génoise
Crochet génoise
Ovation® et
Vodalis®
CTO
- Fixation sur le sommet de la tuile,
le canal d’écoulement reste ainsi
parfaitement dégagé.
CG
- Compensation du débord de tuile :
jusqu’à 15 cm
- Esthétique du profilé de gouttière
et pose sécurisée.
CGO
- Compensation du débord de tuile :
jusqu’à 15 cm
- Esthétique du profilé de gouttière
et pose sécurisée.
Crochet pointe
CP
Crochets neige
CN25F
CN33F
- Se fixe directement dans
la maçonnerie.
- Permet le renforcement du profilé
de gouttière de 25 et de 33.
Nota : sauf LG16
944
Oui
Crochets gouttières
de 28, 29 et 38
Oui
25, 29, 30, 33 et 70
(Jusqu’à 6 cm)
(Jusqu’à 6 cm)
Oui
livrée dans le
carton par 50
Oui
+++
p.48
et p.50
++++
La qualité du
livrée dans le remplissage de la génoise
carton par 50 doit être assez consisitant
p.63
pour supporter une fixation.
Oui
(Jusqu’à 6 cm)
28, 29 et 38
Oui
++++
La qualité du
p.48
livrée dans le remplissage de la génoise
carton par 50 doit être assez consisitant et p.50
pour supporter une fixation.
(Jusqu’à 6 cm)
Oui
25, 28, 29, 30, 33 et 38
Non
Profilé de gouttières
de 25 et 33
Oui
livrée dans le
carton par 50
+
p.63
Non
+
p.63
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
QUELLES FIXATIONS POUR
LES CROCHETS DE GOUTTIÈRES ?
Charpente
traditionnelle
(sans habillage
du débord de toit)
VISUELS PRODUIT
CHEVRONS CHARPENTE
Couverture tuiles canales
TUILES
GÉNOISE
PLAQUE
ONDULÉE
MAÇONNERIE
Couverture
plate
TUILES
ARDOISE
Couverture
métallique
COUVERTURE
ONDULÉE
BAC
ACIER
95
966
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
ACCESSOIRES
DE
COUVERTURE
Chatières
Closoirs
Récupération EP
97
ACCESSOIRES DE COUVER
GUIDE DE CHOIX
Une toiture saine est essentielle.
En maison individuelle ou en collectif, Nicoll propose une large gamme
d’accessoires de couverture pour ventiler, protéger et embellir les toits.
VOTRE PROJET
RÈF
VISUELS
Ø
COULEURS
TYPE DE
COUVERTURE
DISPONIBLE
AVEC
MOUSTIQUAIRE
Extracteur
statique
EXTATR
Ø100
Gris ardoise,
Tuile et sable
Tout type de
couverture
-
Chapeau
Ø100
CD10
Ø100
Gris ardoise
et marron
Tout type de
couverture
Oui
(ref. CD10M)
Chapeau
Ø125
CD12
Ø125
Gris ardoise
et marron
Tout type de
couverture
Oui
(ref. CD12M)
Chapeau
Ø160
CD16
Ø160
Gris ardoise
et marron
Tout type de
couverture
Oui
(ref. CD16M)
Sortie
aéraulique
pour VMC
SVMC16
Ø160
Gris ardoise
et marron
Tout type de
couverture
Non
Chatière
TAC145
-
Gris ardoise
Ardoise
-
adaptateur
Gris ardoise
100 / Ø125
Ardoise
-
Chatière +
TAC145 + AVTX
adaptateur
+
NB : les références indiquées concernent les produits en coloris gris ardoise avec collerette d’étanchéité.
Pour les autres références et autres coloris, se renseigner sur la page correspondante.
988
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
TURE
DOMAINE D’EMPLOI
VENTILATION DE
VENTILATION DE
EXTRACTION DE
COMBLES
CHUTE
HOTTE DE CUISINE
EXTRACTION DE VMC
EXTRACTION DE VMC
DOUBLE FLUX
VENTILATION
D’ASSAINISSEMENT
NON COLLECTIF
PAGES
p. 100
p. 100
p. 100
p. 100
p. 100
p. 101
p. 101
99
VENTILATION DE TOIT
DIMENSIONS
COLLERETTES
Ø
RÉF.
RÉF.
CHAPEAUX DE VENTILATION
sans moustiquaire
Simples
Ardoise
Simples
Marron*
Simples
Sable
CC3
CC12
CC12M
Pour cuve mazout PVC
Pour cuve mazout MÉTAL
avec moustiquaire
CC3
CC4
CC5
CC6
CC7
CC8
CC9
CC10
CC11
CC12
CC14
CC16*
CC20
CCT8
CCT10
CCT12
CC10S
32
40
50
63
75
80
90
100
110
125
140
160
200
80
100
125
100
CC3M
CC4M
CC5M
CC6M
CC7M
CC8M
CC9M
CC10M
CC11M
CC12M
CC14M
CC16M
CC20M
CCT8M
CCT10M
CCT12M
CC10SM
32 et 40
26/34 et 33/42
CC31
CCJ20
Pour tuile à douille
200
CCJ20
CCJ20M
35 x 25
37 x 25
40 x 33
40 x 33
40 x 33
40 x 33
40 x 33
45 x 33
45 x 33
45 x 33
50 x 40
50 x 50
40 x 33
40 x 33
45 x 33
50 x 40
45 x 33
45 x 33
40
50
63
75
80
90
100
110
125
140
160
200
80
100
125
160
100
100
CD4
CD5
CD6
CD7
CD8
CD9
CD10
CD11
CD12
CD14
CD16
CD20
CDT8
CDT10
CDT12
CDT16
CD104
CDT104
CD8M
CD9M
CD10M
CD11M
CD12M
CD14M
CD16M
CD20M
CDT8M
CDT10M
CDT12M
CDT16M
CD104M
CDT104M
Sortie aéraulique pour VMC
Ardoise
50 x 40
160
SVMC16
Marron*
160
SVMC16T
Ardoise
CD10M
Marron*
CDT12
50 x 40
* La dénomination coloris «Tuile» présente sur le tarif 2012 devient désormais «Marron» ; néanmoins la teinte des chapeaux ne change pas.
Extracteurs statiques pour l’assainissement autonome
COULEUR
Ø
RÉF.
EXTRACTEURS STATIQUES SIMPLES
1000
Ø
RÉF.
EXTRACTEURS STATIQUES AVEC COLLERETTE D’ÉTANCHÉITÉ
GRIS ARDOISE
100
EXTAT
100
EXTARTC
TUILE
100
EXTATR
100
EXTARTCR
SABLE
100
EXTATS
100
EXTARTCS
DIMENSIONS
RÉF.
Réversible
330 x 350
TACAT
Triangulaire simple
320 x 440
TAC
Demi-ronde simple
332 x 361
TAC3
Surface de ventilation 145 cm2
(pente minimum 40 %)
330 x 365
TAC145
Adaptateur Ø 100/125 de ventilation
pour chatière TAC145
Ø 100/125
AVTX
Ø 100
AVT
DIMENSIONS
RÉF.
Closoir rouge tuile
Longueur 1 m
KLOTR
Closoir noir
Longueur 1 m
KLOT
180 x 105
PIAF2
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Chatières
CHATIÈRES
TACAT
TAC
TAC3
TAC145
AVTX
Adaptateur de ventilation
pour chatière TACAT
Closoirs
NOUVEAU !
CLOSOIR
STOP’PIAFS
Stop’piafs rouge tuile
SELECTION PRO
Le closoir évite l’intrusion de volatiles.
2 coloris au choix : noir et rouge tuile.
Hauteur 68 mm - Longueur 1 m.
25 trous permettent la fixation du closoir
sur le liteau ou à l’arrière du bandeau.
KLOTR
KLOT
101
CHAPEAUX DE VENTILATION
ACCESSOIRES DE TOITURE
CHAPEAUX DE VENTILATION POUR VMC
UTILISATION :
• Cette sortie aéraulique (modèle déposé) est conçue pour les sorties en
toiture de ventilation mécanique contrôlée, à l’exclusion des VMC gaz.
• Elle s’adapte à tous les types de couverture (tuiles, ardoises, bardeaux,
fibre-ciment, etc...).
MISE EN ŒUVRE
Couverture tuile :
• Afin de soutenir la sortie VMC, exécuter un chevêtre ou utiliser la tuile à douille
correspondante, agrandir si nécessaire le passage par tronçonnage, ou
encore découper une ou deux tuiles. Façonner le plomb dont le rôle est de
n’assurer que l’étanchéité.
Couverture ardoise :
• Découper la platine en fonction du modèle d’ardoise. Dans tous les cas
de pose, il est obligatoire de fixer solidement l’ensemble sortie, gaine
VMC avec la charpente. Elle permet le raccordement de sortie VMC
Ø 160. Pour les diamètres inférieurs, utiliser nos réductions
(voir catalogue raccords évacuation).
Désignation
Sans moustiquaire
Ardoise
Tuile
SVMC16
SVMC16T
Entièrement moulée en chlorure de polyvinyle, couleur Tuile ou Ardoise,
la sortie aéraulique VMC Nicoll se compose d’une tête solidaire d’une
embase avec plaque de plomb (50x40) et d’une douille de sertissage.
1022
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
VENTILATION ET
PROTECTION D’ÉGOUTS
STOP’ PIAFS
Désignation
Tuile
Stop’piafs
PIAF2
CARACTÉRISTIQUES
• Grille réalisée en matériau de synthèse.
• Couleur Tuile pour une grande discrétion sous les ondes des tuiles.
• Livrée avec une embase pré-percée.
• Le pourtour de la grille, grâce à ses brins souples, s’adapte très facilement
au développement des ondes des tuiles.
• Le stop’piafs assure la ventilation, tout en étant une barrière efficace
aux oiseaux et autres nuisibles.
MISE EN ŒUVRE
• Pose sous l’onde de la tuile.
• Fixation directement sur la sablière ou le bandeau bois par clouage
ou agrafage.
• Dans certains cas, il sera peut-être nécessaire de déposer la gouttière.
Compter, suivant le modèle de tuile, environ 5 grilles au ml.
CLOSOIR
Désignation
Tuile
Noir
Closoir
KLOTR
KLOT
CARACTÉRISTIQUES
• Moulé en matériau de synthèse. Longueur 1 m - 25 trous permettent
la fixation du closoir.
• La souplesse des brins est assurée grâce à une embase courbée.
UTILISATION
• La ventilation de la sous-face des couvertures est obligatoire.
Les différents DTU réglementent la surface à respecter.
Les ouvertures en bas de toitures (ondes de tuiles par exemple),
si elles assurent le passage de l’air, favorisent l’entrée des oiseaux,
la nidification et à terme la destruction de l’isolant.
• Le closoir Nicoll assure la ventilation tout en étant une barrière efficace
aux oiseaux et autres nuisibles.
MISE EN ŒUVRE
• Le closoir se fixe avant la pose de la couverture, directement par
clouage sur le liteau ou la volige et généralement sous le premier
rang de tuiles ou de plaques ondulées.
• Le closoir Nicoll doit se poser avec les brins souples vers l’extérieur
de la couverture.
103
OUVERTURE ET VENTILATION
DES TOITURES ARDOISES
CHATIÈRE POUR VENTILATION
DE SOUS-TOITURE
Désignation
Chatière pente
mini 40 %
Adaptateur pour
chatière TAC145 et
TACF145
Référence
Surface de ventilation
TAC145
145 cm2
AVTX
Ø 100/125
ADAPTATEUR
Cet adaptateur permet le raccordement
d’une ventilation sur les chatières TAC145.
La surface de ventilation à prendre en
considération est celle de la chatière.
• Discrète et esthétique, la chatière pour ventilation de sous-toiture
s’intègre parfaitement aux couvertures en ardoises, grâce à sa forme
et à sa teinte.
• La fabrication en Styrosun® garantit une grande résistance aux chocs
et une excellente tenue des couleurs.
• Les dimensions sont optimisées pour permettre un minimum de
découpe d’ardoises (4 ou 5 ardoises dans les modèles les plus utilisés,
de 18x30 à 25x40).
• La structure en nid d’abeilles permet une extrême résistance mécanique,
et limite la pénétration des vents violents. De plus, cette grille correspond
à 2 épaisseurs d’ardoise, ce qui contribue à la discrétion et à
l’esthétique.
• Rainure permettant la fixation avec un crochet ardoise.
• 3 trous de fixation en cas de pose sur le liteau.
• Surface en relief pour être en alignement avec le rang d’ardoises
adjacent.
• Nervures anti-capillarité et casquette arrière.
• Surface de ventilation très performante. Sa large ouverture permet
une ventilation de 145 cm2.
• Cette chatière s’utilise sur des toits ayant une pente supérieure à 40%.
1044
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
CHATIÈRE RÉVERSIBLE 2 MODÈLES
Désignation
Référence
TACAT
50 cm2
AVT
Ø 100/125
Réversible 300x350
Adaptateur de
ventilation Ø 100 pour
chatière TACAT
Élégantes et pratiques, injectées gris foncé, avec différentes platines
adaptées aux modèles d’ardoises les plus utilisés.
PETIT MODÈLE
ADAPTATEUR
Cet adaptateur permet
le raccordement d’une
ventilation sur une chatière
invisible réf. TACAT.
La surface de ventilation
à prendre en considération
est celle de la chatière.
Ces chatières réversibles sont utilisables sur des pentes de toiture
supérieures à 35 %.
AUTRES CHATIÈRES
CHATIÈRE
TRIANGULAIRE
CHATIÈRE
1/2 RONDE
Désignation
Triangulaire simple
320x440
Demi-ronde simple
332x361
Référence
TAC
50 cm2
TAC3
50 cm2
105
RÉCUPÉRATION DES
EAUX PLUVIALES
RÉCUPÉRATEUR D’EAUX DE PLUIE OVATION®
• Système automatique de trop plein pour éviter les problèmes de
débordement.
• S’adapte parfaitement aux tuyaux de descente PVC ou ZINC.
• Intégration dans le tube de descente sans collage et fluidité de
l’esthétique.
• Très grande flexibilité de l’emplacement des récipients recevant l’eau
récupérée.
• Démontage très facile permettant l’entretien du récupérateur et une
position hiver (hors gel).
• Collecte maximale des pluies par capillarité périphérique du tube
de descente.
• Facile à raccorder par l’intermédiaire du raccord PVC 20x27.
• Polyvalence des raccordements : par raccord emboîtable pour les
tuyaux d’arrosage de 1/2 pouces du commerce, par vanne à bille ou
raccord laiton.
• Garantie et homogénéité des couleurs.
• Tenue aux UV.
• Disponible sur tous les descendants Nicoll : diamètres 80 et 100
et OVATION® 90x56 et 105x76.
Désignation
Récupérateur Récupérateur
Ovation®
Ovation®
90 x 56
105 x 70
Blanc
REP95B
REP107B
Sable
REP95S
REP107S
Ardoise
REP95A
Noir
REP95N
REP107N
RÉCUPÉRATEUR D’EAUX DE PLUIE
Une eau propre gratuite pour laver, arroser etc...
Installé en quelques
minutes...
Ø 80 et Ø 100
DESCRIPTION
Entièrement fabriqué en
polychlorure de vinyle (PVC
TI).
1- Corps Ø 80 ou Ø 100
avec bec verseur.
2- Livré avec manchon
double femelle.
UTILISATION
Le récupérateur Nicoll est destiné à recueillir les eaux de pluie de
couverture à partir d’un tube de descente PVC ou zinc.
Vous pourrez :
• Arroser vos jardins, vos fleurs, avec de l’eau non traitée,
• Utiliser cette eau douce à des tâches ménagères,
• Laver vos outils, voitures, etc...,
• Remplir vos bassins, aquariums.
1066
Désignation
Récupérateur Récupérateur
Ø 80
Ø 100
Gris
REP80
REP100
Blanc
REP80B
REP100B
Sable
REP80S
REP100S
Marron
REP80M
Ardoise
REP80A
REP80N
Noir
Remarque : l’installation d’une crapaudine Nicoll
est conseillée en tête du tube de descente, afin
d’éviter les chutes de feuilles, aiguilles de pin,
mousse…
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
RÉCUPÉRATION DES
EAUX PLUVIALES
Récupérateur d’eau de pluie
AVANTAGES
• Intégration dans le tube de descente (diam. 80) sans collage et
fluidité de l’esthétique
• Système automatique de trop plein pour éviter les débordements
• Collecte maximale de l’eau de pluie
• Démontage très facile facilitant l’entretien du récupérateur
• Position ouvert / fermé par rotation
• Polyvalence des raccordements : par raccord à visser pour les
tuyaux d’arrosage (26x34), par vanne à bille ou raccord laiton
RÉF.
GRIS
Ø
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
RÉF.
ARDOISE
RÉF.
NOIR
RÉF.
CUIVRE
REPTD80A
REPTD80N
REPTD80C
RÉCUPÉRATION DES EAUX PLUVIALES
NOUVEAU !
Récupérateur EP nouvelle génération* pour tube Ø 80 (raccord 26x34)
REPTD80
Ø 80
REPTD80B
REPTD80S
REPTD80M
* Pour le Ø100, nous consulter - Disponible 1er semestre 2013
Récupérateur EP nouvelle génération pour tube ovoïde (raccord 20x27)**
REP95B
REP95S
REP95A
90 x 56
REP107B
REP107S
105 x 70
REP95N
REP107N
Récupérateur EP à languette
REP80
REP80B
Ø 80
REP100
REP100B
Ø 100
REP80S
REP100S
REP80M
REP80A
REP80N
CRAPAUDINE
CRAP
Ø 80 et 100 - Coloris Noir
Ø
RÉF.
BLANC
RÉF.
SABLE
RÉF.
MARRON
RÉF.
ARDOISE
RÉF.
BRIQUE
RÉF.
NOIR
1PAF801A
1PAF801R
1PAF801N
RÉF.
CUIVRE
PIÈGE À FEUILLES
Ø 80
1PAF801B
1PAF801S
1PAF801M
1PAF801C
107
ACCESSOIRES E.P.
CRAPAUDINE POUR NAISSANCES DE
GOUTTIÈRES SORTIES Ø 80, Ø 100 ET OVATION®
Désignation
Référence
Crapaudine sorties
Ø 80, Ø 100, 90 x 56 et 105 x 76
CRAP
DESCRIPTION
• Entièrement injectée en polypropylène noir, renforcée anti UV et résistante
aux chocs.
UTILISATION
• Chaque fois qu’il y a risque d’obturation du tube de descente
des gouttières par des feuilles, aiguilles de pin, mousse.
• La crapaudine Nicoll sera la solution pour éviter tous les désordres
dans le bon fonctionnement de l’évacuation des gouttières.
• Elle s’adapte indifféremment sur les naissances de Ø 80 et Ø 100,
ainsi que sur les naissances du système Ovation®.
NAISSANCE POUR EAUX PLUVIALES Ø 50 ET
Ø 80 POUR CHÉNEAUX À FOND PLAT
Pour un raccordement
facile de tous vos
chéneaux à fond plat :
• Sans rétention d’eau
• Contre l’intrusion des
feuilles
Désignation
Référence
Ø scie cloche à utiliser
Ø 50
NPC50
44 ou 48
Ø 80
NPC80
73
DESCRIPTION
• Entièrement fabriquées en polychlorure de vinyle (PVC) gris, ces naissances
comprennent :
1 une crapaudine : sa conception supprime toute rétention d’eau dans le
chéneau.
2 un corps muni d’un joint d’étanchéité.
3 un embout mâle pour un tube de descente de Ø 50 et Ø 80.
Il se visse sur la crapaudine.
UTILISATION
• Raccorder simplement un tube de descente eaux pluviales Ø 50 et Ø 80
en PVC avec un chéneau à fond plat de largeur mini (L) 50 mm pour le
Ø 50 et 100 mm pour le Ø 80.
• Assurer l’étanchéité.
• Empêcher la pénétration de feuilles, balles, brindilles, etc...
MISE EN ŒUVRE
• Après avoir percé, à l’aide d’une scie cloche, le fond du chéneau, assembler
l’ensemble sur celui-ci.
• Emboîter sans coller le tube de descente, afin de pouvoir le démonter facilement.
1088
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
NAISSANCES E.P. POUR TOITURES TERRASSES
Pour eaux pluviales Ø 80
Ø 80
EET80
Ø 100
EET100
Ø 125
EET125
NAISSANCE POUR CHÉNEAU À FOND PLAT
NPC50
NPC80
Ø 50 - Coloris Gris
Ø 80 - Coloris Gris
PATTES A VIS BICHROMATÉES
PV3BO
PV4BO
PV5BO
Longueur 30 mm
Longueur 40 mm
Longueur 50 mm
RÉF. BLANC
RÉF. SABLE
LAMBREQUINS
Hauteur 200 mm - long. 0,50 m
Hauteur 250 mm - long. 0,50 m
LAMB20B
LAMB25B
LAMB25S
Clous inox à embout plastique
longueur 40 mm
longueur 30 mm
longueur 65 mm
CI40B
CI30B
CI65B
CI40S
CI30S
CI65S
SELECTION PRO
La naissance pour chéneau, pour un raccordement facile de tous vos chéneaux à fond plat :
• sans rétention d’eau,
• contre l’intrusion des feuilles.
NPC50
En récupérant l’eau de pluie, vous :
• Réduisez votre consommation d’eau potable, et donc votre facture d’eau.
• Adoptez un comportement respectueux de l’environnement en ne gaspillant pas une ressource précieuse.
• Êtes autonome lors des restrictions pendant les périodes de sécheresse.
109
LAMBREQUINS
UTILISATION
• Les lambrequins sont destinés à habiller les bords de toits, auvents, patios
etc...
• On peut aussi les utiliser en décoration de vitrines, en
cache-bandeaux
lumineux,
pour
l’habillage
de
balcons,
de jardinières etc...
DESCRIPTION
Entièrement injecté en PVC
, le lambrequin Nicoll est fait pour résister aux
agressions climatiques. Il est :
• Imputrescible,
• Inaltérable,
• Résistant.
Totalement insensible à la corrosion (air salin, pollution en tous genres,
etc...), un traitement à l’oxyde de titane, spécifique au PVC, et un ajout
massif de pigments assurent une parfaite tenue de la couleur dans le temps.
Le lambrequin Nicoll est fait pour durer.
• 2 modèles.
• 4 esthétiques (élément réversible avec ou sans relief).
• 2 hauteurs : 200 mm et 250 mm.
• 1 longueur : 500 mm.
• 2 couleurs : Blanc et Sable.
Economique
Facile à poser, supprime les travaux de peinture et d’entretien.
Dans le cas de couleurs particulières, le PVC peut être coloré avec
une peinture adéquate.
1100
200 mm
500 mm
Lambrequins
hauteur 200 mm
Lambrequins
hauteur 250 mm
Clou inox
à embout plastique
longueur 40 mm
Clou inox
à embout plastique
longueur 30 mm
Blanc
Sable
GOUTTIÈRES ET ACC.
G
RE
DE COUVERTURE
Désignation
LAMB20B
LAMB25B
LAMB25S
CI40B
CI40S
CI30B
CI30S
MISE EN ŒUVRE
250 mm
500 mm
• La mise en œuvre du lambrequin Nicoll est simple et traditionnelle.
• Grâce à ses éléments de 0.50 m emboîtables les uns dans les
autres, une seule personne pourra réaliser la pose de l’ensemble.
• Prévoir également un jeu de 1 mm entre chaque élément.
Pour la fixation, utiliser
impérativement des clous
inox à embout plastique.
Il est tout à fait possible de
poser une gouttière NICOLL
devant le lambrequin. Elle
devra être fixée directement
sur la charpente à l’aide
d’une hampe métallique
(voir page 94).
Pour une autre esthétique de lambrequins,
consultez notre service technico-commercial.
Service Assistance Technique
Tél. : 02 41 63 73 25.
111
Nicoll
conduit
aussi à la sérénité
S
an
itaire
Env
en
t
ironn
m
em
en
Bâ
t
ti
SSiège social et usines : 37, rue Pierre & Marie Curie - BP 10966 - 49309 CHOLET Cedex // Tél. 02 41 63 73 83 - Fax 02 41 63 73 84
Demande de documentation : [email protected] // Renseignements techniques : [email protected]
SAS au capital de 7 683 431 € - 060 200 128 RCS Angers
112
Création et conception : PAO Nicoll - Gulfstream - Crédits Photos : Nicoll, F. Flamen, Fotolia, Thinkstock - Document non contractuel.
www.nicoll.fr

SYSTÈMES DE GOUTTIÈRES

Transcription

Documents pareils

INNOVER - midi concept

Comment utiliser les produits de blanchiment

Rampe à plateaux

Baignoire POLO

Corporate Lawyer (H/F) Contexte du recrutement et définition de

perche telescopique aluminium

mouilleur microstrip

CANULE POUR BOCK A LAVEMENT
