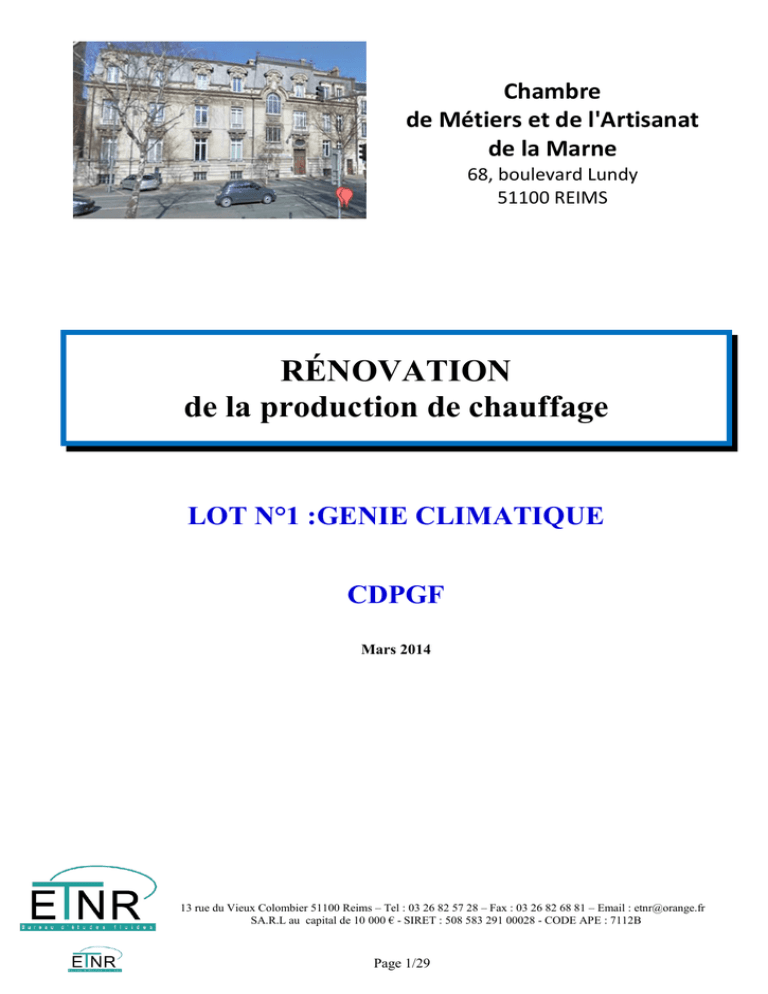

RÉNOVATION de la production de chauffage

Chambre
de Métiers et de l'Artisanat
de la Marne
68, boulevard Lundy
51100 REIMS
RÉNOVATION
de la production de chauffage
LOT N°1 :GENIE CLIMATIQUE
CDPGF
Mars 2014
13 rue du Vieux Colombier 51100 Reims – Tel : 03 26 82 57 28 – Fax : 03 26 82 68 81 – Email : [email protected]
SA.R.L au capital de 10 000 € - SIRET : 508 583 291 00028 - CODE APE : 7112B
Page 1/29
Cadre de Décomposition du Prix Global Forfaitaire
CHAPITRE
1
AMÉNAGEMENTS DIVERS
CHAPITRE
2
ALIMENTATION EN GAZ RUE CHAMP DE MARS
CHAPITRE
3
ALIMENTATION EN GAZ BOULVARD LUNDY
CHAPITRE
4
CHAUFFERIE RUE CHAMP DE MARS
CHAPITRE
5
CHAUFFERIE BOULVARD LUNDY
CHAPITRE
6
RESEAUX DE CHALEUR
Montant Euros .H.T .............
T.V.A 20.0 %...........................
Montant Euros .T.T.C .... ....
CHAPITRE
7
VARIANTE
Montant Euros .H.T .............
T.V.A 20.0 %...........................
Montant Euros .T.T.C .... ....
Valeur de base :
Signature :
Suivant CCAP
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
DEPOSE et évacuation de la totalité des installations de
production de chauffage et d’eau chaude sanitaire avec
équipements et accessoires et de distribution de chauffage,
d’eau froide et d’eau chaude sanitaire, installations de gaz en
chaufferie, groupe de maintien de pression automatique, avec
équipements et accessoires gaz, installations électriques,
régulation suivant CCTP
1
ENS
SOCLES maçonnés non réemployés
1
ENS
PERCEMENTS pour les passages des tuyauteries et câbles
électriques.
1
ENS
REBOUCHAGE en matériau coupe feu deux heures
approprié de tous les percements réalisés et des vides laissés
libres après pose des nouvelles installations (canalisations,
électricité, etc…)
1
ENS
SOCLES maçonnés finition ragréage lissé pour les
chaudières, le traitement d’eau, la production ECS, les vases
d’expansion, hauteur 15 cm
1
ENS
REFECTION de l’habillage coupe feu deux heures du faux
plafond après dépose et repose de matériel. Avis technique à
produire.
1
ENS
REBOUCHAGE du chassie de la chaufferie rue du champ de
MARS avec finition enduit extérieure.
1
ENS
1
ENS
1.0 AMÉNAGEMENTS DIVERS
Dépose et évacuation de
Gros oeuvre
Serrurerie
CHEMINEES d'évacuation des gaz brûlés des chaudières
double peau construction modulaire réalisé en tôle d'acier
inoxydable AISI 316L de 10/10° d'épaisseur avec des
soudures étanches sous argon passivées, avec coudes,
transformations, nipples de démontage étanches, colliers de
supportage,
Chaudières
Ø
mm
Un ensemble plaque d'assise, colliers de supports muraux,
té de récupération des condensats avec évacuation en partie
basse de la cheminée, réduction en partie haute, massifs avec
cadres de fixations pour haubanage réhausse de 3 m au
dessus de l’acrotère
RACCORDEMENTS d'évacuation des gaz brûlés des
chaudières, réalisé en tôle d'acier inoxydable AISI 316L de
20/10° d'épaisseur avec des soudures étanches sous argon
passivées, avec coudes, transformations, nipples de
Page 3/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
démontage étanches, colliers de supportage, forme de pente
Chaudières
Ø 250 mm
Un ensemble plaque d'assise, colliers de supports muraux,
té de récupération des condensats avec évacuation en partie
basse de la cheminée
CDPGF
Qté
U
1
ENS
1
ENS
1
ENS
1
ENS
1
ENS
1
ENS
10
U
2
ENS
2
ENS
Protections, sécurité
L'offre de prix de l'entreprise intégrera toutes les incidences
relatives à la sécurité des biens et des personnes :
- Plan PPS.PS à transmettre
- Dispositions diverses pour la sécurité des personnes pendant
tout le chantier (Pare-gravats, étanchéité physique des zones
de travail, zone de stockage matériel, etc...)
Protection électrique
MISES à la terre des masses métalliques (armoires et coffrets
électriques, tuyauteries, chemin de câble, etc...)
Equilibrage
EQUILIBRAGE hydraulique des installations de chauffage
Grutage et manutention
GRUTAGE et manutention de la totalité du matériel
Dévoiements
DEVOIEMENTS des installations de chauffage avec
équipements et accessoires gênant la mise en place de la
nouvelle robinetterie pour équilibrage et isolement à réaliser
y compris toutes sujétions
Eclairage de la chaufferie
ECLAIRAGE de la chaufferie après modification
Luminaires étanches 2*58 W
Marque THORN ou équivalent
Type Aquaforce II longueur unitaire 1.20 m
Protection par disjoncteur depuis le coffret de sécurité force
et éclairage extérieur.
Commande d’éclairage par interrupteur
Dispositif de sécurité
BLOC autonome d’éclairage de sécurité conforme aux
normes
Peinture
PEINTURE blanche des murs et plafond de la chaufferie 2
couches peinture glycérophtalique mate après décapage et
peinture d’aprêt
Page 4/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
2
ENS
ETIQUETAGE du matériel et des organes de robinetterie et
de ventilation suivant norme AFNOR
1
ENS
IDENTIFICATION des fluides par anneaux de couleur sur
les canalisations avec flèches de sens, suivant norme AFNOR
1
ENS
REPERAGE des circuits par des plaques gravées montées sur
supports
1
ENS
SCHEMAS de principe hydrauliques avec nomenclature sur
support plastifié suspendu au mur
1
ENS
POINT d’eau et raccordement hydraulique DN 20 en
chaufferie avec raccord au nez
1
U
1
U
REALISATION d’une peinture étanche de sol dans la
chaufferie uniquement plyuréthane, colorée dans la masse,
aspect antidérapant y compris les socles après décapage et
peinture apprêts
Repérage et divers
Total chapitre 1.0 - Montant HT..........
2.0 ALIMENTATION EN GAZ RUE CHAMP DE MARS.
Alimentation gaz chaufferie
VANNE 1/4 de tour, de coupure d'urgence gaz,
Marque : AMRI ou similaire agréé GDF et NF DN
ALIMENTATION en gaz en tube fer noir tarif 3 et 10 avec
tubulures soudées à l'autogène, raccords spéciaux gaz agréé
NF raccordements des rampes gaz chaudières, fourreaux et
peinture teinte conventionnelle
ml
FOUREAU ventilé coupe feu deux heures
ml
COLLECTEUR gaz chaudières faisant office de nourrice et
de tampon anti-coup de bélier, avec fonds bombés, piquages,
supports, avec peinture jaune  150/159 minimum 6 ml
1
ENS
SUPPORTAGE des canalisations, gaz de soudure, finition
aux teintes conventionnelles, colliers avec garniture
d'isolation électrique, joints d'étanchéité
1
ENS
PRESSOSTAT gaz (sur nourrice en chaufferie) pour
télésurveillance manque pression
1
U
MANOMETRE gaz (sur nourrice en chaufferie) avec robinet
d'isolement à bouton poussoir installé à hauteur d’homme,
agréé NF
Marque : CGR ou équivalent
1
U
Page 5/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
ROBINET de purge bouchonné (sur nourrice) agréé NF et
GDF DN 15
1
U
RAMPES gaz chaudières comprenant vanne 1/4 de tour, de
coupure gaz, filtre, raccordements sur chaudières, l’ensemble
du matériel sera agréé GDF et NF
2
ENS
VANNES 1/4 de tour, de coupure gaz chaudière
Marque : AMRI ou similaire agréé GDF et NF
Type : Réf CGR 86 + CBJB
DN 50
2
U
1
ENS
1
U
Divers
ESSAIS d'étanchéité et de recherche de fuites avec réfection
de celles-ci
Total chapitre 2.0 - Montant HT..........
3.0 ALIMENTATION EN GAZ BOULEVARD LUNDY
Alimentation gaz chaufferie
VANNE 1/4 de tour, de coupure d'urgence gaz,
Marque : AMRI ou similaire agréé GDF et NF DN
ALIMENTATION en gaz en tube fer noir tarif 3 et 10 avec
tubulures soudées à l'autogène, raccords spéciaux gaz agréé
NF raccordements des rampes gaz chaudières, fourreaux et
peinture teinte conventionnelle
ml
COLLECTEUR gaz chaudières faisant office de nourrice et
de tampon anti-coup de bélier, avec fonds bombés, piquages,
supports, avec peinture jaune  150/159 minimum 6 ml
1
ENS
SUPPORTAGE des canalisations, gaz de soudure, finition
aux teintes conventionnelles, colliers avec garniture
d'isolation électrique, joints d'étanchéité
1
ENS
PRESSOSTAT gaz (sur nourrice en chaufferie) pour
télésurveillance manque pression
1
U
MANOMETRE gaz (sur nourrice en chaufferie) avec robinet
d'isolement à bouton poussoir installé à hauteur d’homme,
agréé NF
Marque : CGR ou équivalent
1
U
ROBINET de purge bouchonné (sur nourrice) agréé NF et
GDF DN 15
1
U
RAMPES gaz chaudières comprenant vanne 1/4 de tour, de
coupure gaz, filtre, raccordements sur chaudières, l’ensemble
du matériel sera agréé GDF et NF
2
ENS
VANNES 1/4 de tour, de coupure gaz chaudière
Marque : AMRI ou similaire agréé GDF et NF
Type : Réf CGR 86 + CBJB
DN 50
2
U
Page 6/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
1
ENS
CIRCULATEURS jumelés pour température et débit variable
avec variateur de vitesse avec clapets de commutation
intégrés
Marque : SALMSON, GRUNDFOSS ou équivalent
Type : DN 50
Débit : m3/h sous mCE
Moteur kW TRI 400 V
1
ENS
VANNES à papillon à oreilles avec CBJB d'isolement
Marque : AMRI ou similaire
Type : Réf CGR BOAX V90+CBJB
PN 16
Avec démultiplicateurs pour la pompe DN 80
2
U
THERMOMETRES à verre optique grossissant sur départ et
retour chaudières, graduation (0/120°C), précision 1%
4
ENS
SOUPAPES de sécurité à ressort (tarage 4 b)
Marque : WATTS ou similaire
Type :
2
ENS
EVACUATIONS indépendantes des soupapes de sécurité sur
chaudières avec écoulement visible par tube fer noir tarif 1
jusqu'à 10 cm du niveau du sol
2
ENS
MANOMETRES avec zone réglable de contrôle sur
chaudière (graduation 0/6 bar) Classe de précision 2.5 %
Marque : FLAMCO ou équivalent
1
ENS
ROBINETS de vidange chaudière à boisseau sphérique DN
25 y compris tuyauteries acier tarif 1 d'évacuation sur siphon
avec écoulement visible
1
ENS
1
ENS
Divers
ESSAIS d'étanchéité et de recherche de fuites avec réfection
de celles-ci
Total chapitre 3.0 - Montant HT..........
4.0 CHAUFFERIE RUE CHAMP DE MARS
Equipements chaudières
CLAPETS de retenue à double battants (à faible perte de
charge) sur le départ corps en fonte PN 16 , battant en
bronze d'aluminium, joint néoprène
Marque : SOCLA ou équivalent
Type : Réf CGR 211+ CBJB DN 80
THERMOMETRES de fumées de précision
Marque : HAENNI ou équivalent ( sur tableau de bord)
VANNES deux voies motorisées pour arrêt d’irrigation
Marque : SAUTER,
Page 7/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
2
ENS
1
U
VASES d'expansion sous pression d’air à raccorder au point
neutre de la bouteille casse pression
Capacité 800/0.5
2
U
RACCORDEMENTS hydrauliques des vases d’expansion
sur retour installation
1
ENS
HYDROMETRE avec robinet d'isolement à b.s. DN 15
1
U
ROBINETS d'isolement à boisseau sphérique.(poignées de
vannes à enlever)
2
U
BOUTEILLE casse-pression faisant office de bouteille de
purge et de pot à boue, construction en tôle noire roulée de
50/10 mm avec fonds bombés, robinet de vidange à b .s.
DN 50,
purgeur d'air automatique de gros débit avec crosse de rejet
DN 20, purge d'air manuelle avec robinet à B.S DN 20, y
compris viroles de supportage
1
ENS
SUPPORTS de la bouteille avec fers IPN, platines et
peinture définitive y compris toutes sujétions
1
ENS
POSE des doigts de gant inox pour sondes de température
4
U
THERMOMETRES à verre optique grossissant sur la
bouteille (graduation 0/120°C)
4
U
CALORIFUGEAGE de la bouteille casse-pression en
coquille de laine de verre M0 d'épaisseur 50 mm, finition
en tôle Isoxal
1
ENS
VIDANGE de la bouteille casse-pression jusqu'au réseau
EU par tube fer Ø 50/60
1
ENS
avec servomoteur progressif à fermeture progressive
Signal de commande 0/10 V
Alimentation puissance 24 V
avec contacts début et fin de course
Très étanches et résistantes à la pression
VVF 31.DN 65
Sas d’introduction de réactif.
SAS d’introduction des réactifs avec jeux de vanne.
Marque :
Type :
Expansion
Bouteille casse pression
Sécurité manque d’eau
SECURITE manque d’eau à flotteur pose sur séparateur
Page 8/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
1
ENS
CIRCULATEURS jumelés pour température et débit variable
avec variateur de vitesse avec clapets de commutation
intégrés
Marque : SALMSON, GRUNDFOSS ou équivalent
Type : DN 50
Débit : m3/h sous mCE
Moteur kW TRI 400 V
1
ENS
MANCHONS antivibratoires
2
U
CONES de réduction
4
U
PRISES de pression pour variateur
2
ENS
MANOMETRE de pression différentielle avec robinet de
décompression et jeux de robinets à B.S. DN 15
1
ENS
THERMOMETRES à verre optique grossissant sur le départ
et le retour des circuits (graduation 0/120°C)
2
U
ROBINETS d'isolement du réseau de chauffage à b.s.
4
U
VANNE trois voies motorisées PN 16 avec servomoteur
progressif à fermeture progressive
Signal de commande 0/10 V
Alimentation puissance 24 V
avec contacts début et fin de course
Marque : SAUTER, SIEMENS ou équivalent
Type VXF 31.65 DN 65
1
U
ROBINETS de vidange à B.S. DN 15
2
U
ROBINETS à soupape permettant l'arrêt, la vidange et
l'équilibrage hydraulique
Marque : TA ou équivalent
Type : STAD/STAF DN 50
1
U
FILTRE à tamis à brides avec robinets de vidange 80 µ
1
U
CIRCULATEURS jumelés pour température et débit variable
avec variateur de vitesse avec clapets de commutation
intégrés
Marque : GRUNDFOSS ou équivalent
Type : DN 50
Débit : m3/h sous mCE
Moteur2 kW TRI 400 V
1
ENS
MANCHONS antivibratoires
2
U
d’air
Marque FLAMCO ou équivalent
Type 933
Circuit sous station
Circuit sous station
Page 9/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
CONES de réduction
4
U
PRISES de pression pour variateur
2
ENS
MANOMETRE de pression différentielle avec robinet de
décompression et jeux de robinets à B.S. DN 15
1
ENS
THERMOMETRES à verre optique grossissant sur le départ
et le retour des circuits (graduation 0/120°C)
2
U
ROBINETS d'isolement du réseau de chauffage à b.s.
4
U
VANNE trois voies motorisées PN 16 avec servomoteur
progressif à fermeture progressive
Signal de commande 0/10 V
Alimentation puissance 24 V
avec contacts début et fin de course
Marque : SAUTER, SIEMENS ou équivalent
Type VXF 31.65 DN 65
1
U
ROBINETS de vidange à B.S. DN 15
2
U
ROBINETS à soupape permettant l'arrêt, la vidange et
l'équilibrage hydraulique
Marque : TA ou équivalent
Type : STAD/STAF DN 50
1
U
FILTRE à tamis à brides avec robinets de vidange 80 µ
1
U
CIRCULATEURS jumelés pour température et débit variable
avec variateur de vitesse avec clapets de commutation
intégrés
Marque : GRUNDFOSS ou équivalent
Type : DN 50
Débit : m3/h sous mCE
Moteur kW TRI 400 V
1
ENS
MANCHONS antivibratoires
2
U
CONES de réduction
4
U
PRISES de pression pour variateur
2
ENS
MANOMETRE de pression différentielle avec robinet de
décompression et jeux de robinets à B.S. DN 15
1
ENS
THERMOMETRES à verre optique grossissant sur le départ
et le retour des circuits (graduation 0/120°C)
2
U
ROBINETS d'isolement du réseau de chauffage à b.s.
4
U
VANNE trois voies motorisées PN 16 avec servomoteur
progressif à fermeture progressive
1
U
Circuit sous station
Page 10/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
ROBINETS de vidange à B.S. DN 15
2
U
ROBINETS à soupape permettant l'arrêt, la vidange et
l'équilibrage hydraulique
Marque : TA ou équivalent
Type : STAD/STAF DN 50
1
U
FILTRE à tamis à brides avec robinets de vidange 80 µ
1
U
Signal de commande 0/10 V
Alimentation puissance 24 V
avec contacts début et fin de course
Marque : SAUTER, SIEMENS ou équivalent
Type VXF 31.65 DN 65
Canalisations, calorifuge
CANALISATIONS en tube fer noir tarif 1 et 10 avec
tubulures soudées à l'autogène, raccordements filetés et à
brides, structure métallique anticorrosion avec platine de
fixation
Ø 107 :114
Ø 82 :89
Ø 70 :76
Ø 50/60
Ø 33/42
Ø 26/34
Ø 20/27
Ø 15/21
Collecteurs départ et retour chaudières et pompes
Ø 107/114
ml
ml
ml
ml
ml
ml
ml
ml
ml
SUPPORTS antivibratiles (colliers MUPRO ou similaire),
gaz de soudure, peinture antirouille, peinture de finition sur
les parties non calorifugées, colliers avec garnitures
isophoniques
1
ENS
RACCORDEMENT depuis les vannes d’isolement du réseau
de chaleur laissé en attente dans la chaufferie
1
ENS
CALORIFUGEAGE des tuyauteries, de la bouteille casse
pression et du pot de décantation des boues par coquilles de
laine de verre M0 d'épaisseur minimale de 40 mm finition
PVC
1
ENS
CALORIFUGEAGE des canalisations d'alimentation en eau
froide du module d'expansion par manchons d'élastomères
posés en continu même aux droits des supports, épaisseur 19
mm
Marque : ARMAFLEX M1 ou équivalent
1
ENS
Neutralisation des condensats
EQUIPEMENT préfabriqué de neutralisation des condensats
acides provenant des gaz brûlés de chaque chaudière
Capable de neutraliser les condensats des deux chaudières
Page 11/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
PH final a obtenir entre 9 et 10°F
Comportant :
- Bac de neutralisation en polyéthylène
- Bac de collecte des condensats
- Pompe pour équipement de neutralisation
- Une charge de granulés de calcaire
- Une régulation et protection précâblé
- Des flexibles de raccordement
1
ENS
RACCORDEMENTS des condensats sur le dispositif de
neutralisation
1
ENS
RACCORDEMENTS sur le réseau E.U après neutralisation
1
ENS
ALIMENTATION en eau froide de la chaufferie
Comportant :
- 2 Robinets d'isolement à boisseau sphérique DN 20
- Un filtre à tamis taraudé avec robinet de rinçage DN 20
- Un compteur volumétrique avec tête émettrice
d'impulsion
- Un disconnecteur à étanchéité contrôlable WATTS ou
similaire type 009 avec raccordement de l'entonnoir sur
réseau de vidange DN 25
- Tuyauterie tube multicouches UPONOR rigide
Ø 26
1
ENS
ROBINET de puisage réf. : CGR 582
1
U
1
ENS
Alimentation en eau
DN 15
Module de désembouage
MODULE de désembouage à raccorder hydrauliquement et
électriquement
Marque SALMSON
comprenant :
o Un séparateur : pièce statique, équipée de plusieurs
éléments magnétiques autour d’un cylindre de
séparation des particules et d’une chambre de collecte
des boues.
o Un ensemble hydraulique et électromécanique avec :
une pompe spécifique à chaque modèle, une vanne
motorisée de
o purge automatique des boues, une vanne motorisée de
sécurité (en cas de coupure de courant ou de fuite) et
un détecteur de fuite.
o Un circulateur de charge
o Un coffret de commande et de protection assure
l’automatisme intégral.
o Désemboueur livré précâblé, peint
o Mise en service
Traitement d’eau
Page 12/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
ADOUCISSEUR d'eau complet avec dispositif de
régénération automatique avec vanne de cépage, bac à sel
Mise en service du constructeur, conforme CE
Marque PERMO ou similaire.
Comprenant :
- Débit horaire : m3/h.
- Contenance de résine :
- 1 filtre 80 microns
- Corps en fibre de verre pression d'utilisation 7 b
- Compteur d'eau avec émetteur d'impulsion
- Robinets d'isolement et de bipassage DN
- Bac à sel en plastique avec couvercle, vidange et trop
plein,
- Une mise en service par le constructeur
1
ENS
VANNE de cépage en bronze proportionnelle insensible aux
variations de débit et de pression sur adoucisseur DN 50
Marque : OVENTROP ou équivalent
1
ENS
ROBINETS de vidange à b.s. DN 15
1
ENS
ROBINETS d'isolement et de bipassage à b.s
4
U
EVACUATIONS du trop plein et des purges, bac à sel et
adoucisseur vers le siphon de sol
1
ENS
RACCORDEMENT électrique de l'ensemble des matériels
1
ENS
PRISES d'échantillon avec robinets raccord au nez DN 15
1
ENS
MANCHETTES témoins DN 40 avec robinets d’isolements
et robinets de vidange
1
ENS
CANALISATIONS en tube cuivre dégraissé avec tubulures
soudées à l'autogène, raccords du commerce, joints téflons
1
ENS
SUPPORTS antivibratiles, gaz de soudure, peinture de
finition verte sur les parties non calorifugées, colliers avec
garnitures isophoniques
1
ENS
CALORIFUGEAGE des canalisations d'alimentation en eau
froide par manchons d'élastomères posés en continu même
aux droits des supports, épaisseur 13mm
Marque : ARMAFLEX M1 ou équivalent
1
ENS
Canalisations calorifuge
Régulation
REGULATION PROGRAMMATION d’enclenchement des
brûleurs et chaudières et des circuits en fonction de la
température extérieure, action modulantes sur chaque brûleur
de 33 à 100%, Lois d'eau été –hiver en fonction de la
température extérieure
Marque : SAUTER ou équivalent
Page 13/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
CDPGF
Désignation
Qté
U
Comportant :
 Sonde de température extérieure Ni 1000/0°C
 Sondes de fumées longueur 200 mm
 Sondes à plongeur Ni 1000/0°C départ et retour
chaudière
 Modules de télécommandes, de télésignalisation, de
téléalarme, de télérégulation, de télécomptage
 Modules de commutation 2 sorties avec commandes
manuelles
 Module de mesure 2 capteurs Ni 1000
 Module pour actions sur vannes trois voies motorisée
à soupape
Module de régulation pour limitation basse de la
température entrée échangeurs principaux chaudières
 Module de signalisation 4 entrées contacts NO
 Gestion des alarmes
 Répartiteur de phase
 Répartiteur P bus et 24 V
 Sécurité manque-gaz, "manque-d'eau"et électricité
 Automate avec serveur web intégré TCP/IP avec
réserve de marche de 100 h
 Serveur HTTP (affichage sur écran local et
navigateur web)
 Serveur FTP (échange de données/fichiers)
 Report de signalisation défaut
1
ENS
REGULATION de la température de départ d’eau chaude en
fonction de la température extérieure :
Marque : SAUTER, SIEMENS ou équivalent
Comportant :
 Sondes de température d'eau départ à plongeur Ni
1000/0°C
 Vanne trois voies de régulation à soupape avec
servomoteur
 Télésignalisations, télémesures, téléalarme et
télécommande
 Commande et permutation automatique des
circulateurs jumelés en cas de défaut de l'un des
moteurs
 Fonction antigel et réduit
 Liaisons électriques
 Automate avec serveur web intégré TCP/IP
 Serveur HTTP (affichage sur écran local et
navigateur web)
 Serveur FTP (échange de données/fichiers)
2
ENS
TELECOMPTAGES EF
1
U
ECRAN de visualisation directe par panneau tactile
permettant la visualisation et le paramétrage de l’ensemble
des unités de gestion locale, schémathèques y compris toutes
sujétions
1
ENS
TELECOMPTAGE - télémesure gaz, Le comptage gaz sera
1
ENS
Page 14/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
BUS entre les différents contrôleurs programmables GTC et
armoires électriques, interfaces et relayages des informations
TA/TS, TC, TCP, TM et TR
1
ENS
RACCORDEMENTS électriques du matériel de régulation et
des interfaces en câbles conformes aux spécifications du
constructeur.
1
ENS
réalisé depuis le poste de détente et de comptage gaz
Electricité
COFFRET électrique de télécommande à enveloppe peinte,
IP 55, étanche aux poussières, avec fermeture à clé
regroupant toutes les commandes, les signalisations,
protections et contrôles des équipements à installer en
chaufferie
Comportant :
 Un interrupteur général à fusibles avec poignée de
commande extérieure avec précoupure.
régulation,asservissements et télécommande avec en
aval des jeux de barre permettant la répartition sur
l'ensemble des appareils,
 Dispositifs de commande et de protection du matériel et
de chaque moteur par disjoncteur et relayage
 Les commutateurs (Arrêt - marche manuelle - marche
automatique) pompes et chaudières, permettant
également de bipasser la régulation
 Asservissements et temporisations entre les pompes de
charge, les vannes trois voies et les chaudières
 Une protection pour l'éclairage intérieur du coffret par
fusible
 Les permutations automatiques des circulateurs
jumelés
 Un transformateur à écran 220/24 V -250 VA - pour
signalisation et télécommande par fusibles aM en aval
et gF 10 A en amont bi-polaires
 Interrupteur à poussoir pour tester l'état de l'ensemble
des voyants contenus dans l'armoire
 Alarme générale avec répétiteur et interrupteur klaxon
 Un contact sec de synthèse défaut pour report d'alarme
 Les borniers avec repérage
 Les voyant sous tension général, défaut général,
"manque-gaz, "manque-secteur", "manque-d'eau" par
diodes électro-luminescentes
 Les voyants marche défaut par moteur par diodes
électro-luminescentes
 Les transformateurs TBTS,
 Le câblage sous goulotte-guide
 Le repérage et la signalitique des conducteurs de
puissance et des fils de télécommande
 Les mises à la terre réglementaires de l'ensemble du
matériel
 L'éclairage par tube fluorescent de l'intérieur de
l'armoire électrique avec contact de porte pour
asservissement de l'éclairage
Page 15/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation





CDPGF
Qté
U
Les modules GTC , les interfaces et les connecteurs
compatibles
Le bloc d’alimentation automatique rechargeable
Un socle métallique armoire réhausse de 10 cm avec
peinture définitive
Asservissements électriques divers
Les schémas électriques
1
ENS
RACCORDEMENTS électriques des moteurs, de l'armoire
électrique et du matériel de régulation et de sécurité, réalisés
par câbles 1000 R02V, passés sur chemins de câbles
1
ENS
RACCORDEMENT électrique du coffret électrique en
chaufferie depuis l'interrupteur double force et éclairage
extérieur
1
ENS
RACCORDEMENT électrique de l'interrupteur double force
et éclairage extérieur depuis le tableau général de
l’établissement
1
ENS
INTERRUPTEUR double force et éclairage avec protections
et coffret normalisé en entrée de la chaufferie
1
ENS
COMMANDE d’éclairage de la chaufferie par interrupteur y
compris protection par disjoncteur
1
ENS
PROTECTION différentielle 30 mA pour une prise 220 V
dans l’armoire électrique
1
ENS
REPORT d’alarme sur le dispatching du serveur WEB
1
ENS
Total chapitre 4.0 - Montant HT..........
5.0 CHAUFFERIE
Chaudières
CHAUDIERES eau chaude fonctionnant au gaz naturel à
condensation, , à faible niveau de rejet de Nox (rejet inférieur
à 80 mg/kW) Bas Nox classe 5 suivant EN 656.
Marque VIESSMANN,
Type VITOCROSSAL ou équivalent
Livrables en plusieurs parties
Puissance nominale : kW pour un régime 80/60°C
Comportant :
- Tableau de commande avec régulation intégrée,
- Corps de chaudière avec boîte et buse de fumées
- Jaquette haute isolation montée (60 mm) avec
suppression des ponts thermiques
- Contre-brides départ et retour avec joints et boulons
- Socle longitudinal métallique peint définitif
- Un échangeur à condensation en acier inoxydable
- Collecteurs de fumées arrière avec trappe de nettoyage,
- Boîte à fumées arrière démontable avec trappe d'accès
largement accessible, buse  250 mm
Page 16/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
1
U
CIRCULATEURS jumelés pour température et débit variable
avec variateur de vitesse avec clapets de commutation
intégrés
Marque : SALMSON, GRUNDFOSS ou équivalent
Type : DN 50
Débit : m3/h sous mCE
Moteur 2 kW TRI 400 V
1
ENS
VANNES à papillon à oreilles avec CBJB d'isolement
Marque : AMRI ou similaire
Type : Réf CGR BOAX V90+CBJB
PN 16
Avec démultiplicateurs pour la pompe DN 80
2
U
JEUX de silentblocs fournis par le constructeur
4
ENS
THERMOMETRES à verre optique grossissant sur départ et
retour chaudières, graduation (0/120°C), précision 1%
4
ENS
SOUPAPES de sécurité à ressort (tarage 4 b)
Marque : WATTS ou similaire
Type :
2
ENS
EVACUATIONS indépendantes des soupapes de sécurité sur
chaudières avec écoulement visible par tube fer noir tarif 1
jusqu'à 10 cm du niveau du sol
2
ENS
-
Pression de service standard 4 bars
Répartition uniforme des températures et des débits,
Jeu de patins anti-vibratoires,
Dispositif de neutralisation des condensats,
Sonde de température des fumes.
Deux thermostats de régulation (température maxi
105°C)
Un thermostat de sécurité
Interrupteur général
Thermomètre eau
Voyant alarme surchauffe
Voyant mise en sécurité brûleur
Fusibles de sécurité
Brûleur gaz modulant MATRIX 33 à 100 % pour
gaz naturel 19 mb intégré dans la chaudière,
registres motorisés avec servomoteurs PID avec
fermeture à l'arrêt, rampe gaz complète avec filtre
et pressostats
- Certification du constructeur ISO 9001 ou similaire
- Conformité CE
- 1 Mise en service et réglage par le constructeur
GARANTIE du matériel
- Corps de chauffe : 3 ans
- Brûleur et équipement électrique : 2 ans
- Condenseur Inox : 10 ans
Equipements chaudières
Page 17/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
MANOMETRES avec zone réglable de contrôle sur
chaudière (graduation 0/6 bar) Classe de précision 2.5 %
Marque : FLAMCO ou équivalent
1
ENS
ROBINETS de vidange chaudière à boisseau sphérique DN
25 y compris tuyauteries acier tarif 1 d'évacuation sur siphon
avec écoulement visible
1
ENS
2
ENS
2
ENS
1
U
VASES d'expansion sous pression d’air à raccorder au point
neutre de la bouteille casse pression
Capacité 800/0.5
2
U
RACCORDEMENTS hydrauliques des vases d’expansion
sur retour installation
1
ENS
HYDROMETRE avec robinet d'isolement à b.s. DN 15
1
U
ROBINETS d'isolement à boisseau sphérique.(poignées de
vannes à enlever)
2
U
1
ENS
CLAPETS de retenue à double battants (à faible perte de
charge) sur le départ corps en fonte PN 16 , battant en
bronze d'aluminium, joint néoprène
Marque : SOCLA ou équivalent
Type : Réf CGR 211+ CBJB DN 80
THERMOMETRES de fumées de précision
Marque : HAENNI ou équivalent ( sur tableau de bord)
VANNES deux voies motorisées pour arrêt d’irrigation
Marque : SAUTER,
avec servomoteur progressif à fermeture progressive
Signal de commande 0/10 V
Alimentation puissance 24 V
avec contacts début et fin de course
Très étanches et résistantes à la pression
VVF 31.DN 65
Sas d’introduction de réactif.
SAS d’introduction des réactifs avec jeux de vanne.
Marque :
Type :
Expansion
Bouteille casse pression
BOUTEILLE casse-pression faisant office de bouteille de
purge et de pot à boue, construction en tôle noire roulée de
50/10 mm avec fonds bombés, robinet de vidange à b .s.
DN 50,
purgeur d'air automatique de gros débit avec crosse de rejet
DN 20, purge d'air manuelle avec robinet à B.S DN 20, y
compris viroles de supportage
Page 18/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
SUPPORTS de la bouteille avec fers IPN, platines et
peinture définitive y compris toutes sujétions
1
ENS
POSE des doigts de gant inox pour sondes de température
4
U
THERMOMETRES à verre optique grossissant sur la
bouteille (graduation 0/120°C)
4
U
CALORIFUGEAGE de la bouteille casse-pression en
coquille de laine de verre M0 d'épaisseur 50 mm, finition
en tôle Isoxal
1
ENS
VIDANGE de la bouteille casse-pression jusqu'au réseau
EU par tube fer Ø 50/60
1
ENS
1
ENS
CIRCULATEURS jumelés pour température et débit variable
avec variateur de vitesse avec clapets de commutation
intégrés
Marque : SALMSON, GRUNDFOSS ou équivalent
Type : DN 50
Débit : m3/h sous mCE
Moteur kW TRI 400 V
1
ENS
MANCHONS antivibratoires
2
U
CONES de réduction
4
U
PRISES de pression pour variateur
2
ENS
MANOMETRE de pression différentielle avec robinet de
décompression et jeux de robinets à B.S. DN 15
1
ENS
THERMOMETRES à verre optique grossissant sur le départ
et le retour des circuits (graduation 0/120°C)
2
U
ROBINETS d'isolement du réseau de chauffage à b.s.
4
U
VANNE trois voies motorisées PN 16 avec servomoteur
progressif à fermeture progressive
Signal de commande 0/10 V
Alimentation puissance 24 V
avec contacts début et fin de course
Marque : SAUTER, SIEMENS ou équivalent
Type VXF 31.65 DN 65
1
U
Sécurité manque d’eau
SECURITE manque d’eau à flotteur pose sur séparateur
d’air
Marque FLAMCO ou équivalent
Type 933
Circuit sous station administration
Page 19/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
ROBINETS de vidange à B.S. DN 15
2
U
ROBINETS à soupape permettant l'arrêt, la vidange et
l'équilibrage hydraulique
Marque : TA ou équivalent
Type : STAD/STAF DN 50
1
U
FILTRE à tamis à brides avec robinets de vidange 80 µ
1
U
Débit : m3/h sous mCE
Moteur 2 kW TRI 400 V
1
ENS
MANCHONS antivibratoires
2
ENS
CONES de réduction
4
U
PRISES de pression pour variateur
2
ENS
MANOMETRE de pression différentielle avec robinet de
décompression et jeux de robinets à B.S. DN 15
1
ENS
THERMOMETRES à verre optique grossissant sur le départ
et le retour des circuits (graduation 0/120°C)
2
U
ROBINETS d'isolement du réseau de chauffage à b.s.
4
U
VANNE trois voies motorisées PN 16 avec servomoteur
progressif à fermeture progressive
Signal de commande 0/10 V
Alimentation puissance 24 V
avec contacts début et fin de course
Marque : SAUTER, SIEMENS ou équivalent
Type VXF 31.65 DN 65
1
U
ROBINETS de vidange à B.S. DN 15
2
U
ROBINETS à soupape permettant l'arrêt, la vidange et
l'équilibrage hydraulique
Marque : TA ou équivalent
Type : STAD/STAF DN 50
1
U
FILTRE à tamis à brides avec robinets de vidange 80 µ
1
U
Circuit sous station
CIRCULATEURS jumelés pour température et débit variable
avec variateur de vitesse avec clapets de commutation
intégrés
Marque : GRUNDFOSS ou équivalent
Type : DN 50
Canalisations, calorifuge
CANALISATIONS en tube fer noir tarif 1 et 10 avec
tubulures soudées à l'autogène, raccordements filetés et à
brides, structure métallique anticorrosion avec platine de
Page 20/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
fixation
Ø 107 :114
Ø 82 :89
Ø 70 :76
Ø 50/60
Ø 33/42
Ø 26/34
Ø 20/27
Ø 15/21
Collecteurs départ et retour chaudières et pompes
Ø 107/114
ml
ml
ml
ml
ml
ml
ml
ml
ml
SUPPORTS antivibratiles (colliers MUPRO ou similaire),
gaz de soudure, peinture antirouille, peinture de finition sur
les parties non calorifugées, colliers avec garnitures
isophoniques
1
ENS
RACCORDEMENT depuis les vannes d’isolement du réseau
de chaleur laissé en attente dans la chaufferie
1
ENS
CALORIFUGEAGE des tuyauteries, de la bouteille casse
pression et du pot de décantation des boues par coquilles de
laine de verre M0 d'épaisseur minimale de 40 mm finition
PVC
1
ENS
CALORIFUGEAGE des canalisations d'alimentation en eau
froide du module d'expansion par manchons d'élastomères
posés en continu même aux droits des supports, épaisseur 19
mm
Marque : ARMAFLEX M1 ou équivalent
1
ENS
EQUIPEMENT préfabriqué de neutralisation des condensats
acides provenant des gaz brûlés de chaque chaudière
Capable de neutraliser les condensats des deux chaudières
PH final a obtenir entre 9 et 10°F
Comportant :
- Bac de neutralisation en polyéthylène
- Bac de collecte des condensats
- Pompe pour équipement de neutralisation
- Une charge de granulés de calcaire
- Une régulation et protection précâblé
- Des flexibles de raccordement
1
ENS
RACCORDEMENTS des condensats sur le dispositif de
neutralisation
1
ENS
RACCORDEMENTS sur le réseau E.U après neutralisation
1
ENS
Neutralisation des condensats
Alimentation en eau
ALIMENTATION en eau froide de la chaufferie
Comportant :
- 2 Robinets d'isolement à boisseau sphérique DN 20
- Un filtre à tamis taraudé avec robinet de rinçage DN 20
Page 21/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
1
ENS
1
U
1
ENS
ADOUCISSEUR d'eau complet avec dispositif de
régénération automatique avec vanne de cépage, bac à sel
Mise en service du constructeur, conforme CE
Marque PERMO ou similaire.
Comprenant :
- Débit horaire : m3/h.
- Contenance de résine :
- 1 filtre 80 microns
- Corps en fibre de verre pression d'utilisation 7 b
- Compteur d'eau avec émetteur d'impulsion
- Robinets d'isolement et de bipassage DN
- Bac à sel en plastique avec couvercle, vidange et trop
plein,
- Une mise en service par le constructeur
1
ENS
VANNE de cépage en bronze proportionnelle insensible aux
variations de débit et de pression sur adoucisseur DN 50
Marque : OVENTROP ou équivalent
1
ENS
ROBINETS de vidange à b.s. DN 15
1
ENS
-
-
Un compteur volumétrique avec tête émettrice
d'impulsion
Un disconnecteur à étanchéité contrôlable WATTS ou
similaire type 009 avec raccordement de l'entonnoir sur
réseau de vidange DN 25
Tuyauterie tube multicouches UPONOR rigide
Ø 26
ROBINET de puisage réf. : CGR 582
DN 15
Module de désembouage
MODULE de désembouage à raccorder hydrauliquement et
électriquement
Marque SALMSON
comprenant :
o Un séparateur : pièce statique, équipée de plusieurs
éléments magnétiques autour d’un cylindre de
séparation des particules et d’une chambre de collecte
des boues.
o Un ensemble hydraulique et électromécanique avec :
une pompe spécifique à chaque modèle, une vanne
motorisée de
o purge automatique des boues, une vanne motorisée de
sécurité (en cas de coupure de courant ou de fuite) et
un détecteur de fuite.
o Un circulateur de charge
o Un coffret de commande et de protection assure
l’automatisme intégral.
o Désemboueur livré précâblé, peint
o Mise en service
Traitement d’eau
Page 22/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
ROBINETS d'isolement et de bipassage à b.s
4
U
EVACUATIONS du trop plein et des purges, bac à sel et
adoucisseur vers le siphon de sol
1
ENS
RACCORDEMENT électrique de l'ensemble des matériels
1
ENS
PRISES d'échantillon avec robinets raccord au nez DN 15
1
ENS
MANCHETTES témoins DN 40 avec robinets d’isolements
et robinets de vidange
1
ENS
CANALISATIONS en tube cuivre dégraissé avec tubulures
soudées à l'autogène, raccords du commerce, joints téflons
1
ENS
SUPPORTS antivibratiles, gaz de soudure, peinture de
finition verte sur les parties non calorifugées, colliers avec
garnitures isophoniques
1
ENS
CALORIFUGEAGE des canalisations d'alimentation en eau
froide par manchons d'élastomères posés en continu même
aux droits des supports, épaisseur 13mm
Marque : ARMAFLEX M1 ou équivalent
1
ENS
1
ENS
Canalisations calorifuge
Régulation
REGULATION PROGRAMMATION d’enclenchement des
brûleurs et chaudières et des circuits en fonction de la
température extérieure, action modulantes sur chaque brûleur
de 33 à 100%, Lois d'eau été –hiver en fonction de la
température extérieure
Marque : SAUTER ou équivalent
Comportant :
 Sonde de température extérieure Ni 1000/0°C
 Sondes de fumées longueur 200 mm
 Sondes à plongeur Ni 1000/0°C départ et retour
chaudière
 Modules de télécommandes, de télésignalisation, de
téléalarme, de télérégulation, de télécomptage
 Modules de commutation 2 sorties avec commandes
manuelles
 Module de mesure 2 capteurs Ni 1000
 Module pour actions sur vannes trois voies motorisée
à soupape
Module de régulation pour limitation basse de la
température entrée échangeurs principaux chaudières
 Module de signalisation 4 entrées contacts NO
 Gestion des alarmes
 Répartiteur de phase
 Répartiteur P bus et 24 V
 Sécurité manque-gaz, "manque-d'eau"et électricité
Page 23/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
REGULATION de la température de départ d’eau chaude en
fonction de la température extérieure :
Marque : SAUTER, SIEMENS ou équivalent
Comportant :
 Sondes de température d'eau départ à plongeur Ni
1000/0°C
 Vanne trois voies de régulation à soupape avec
servomoteur
 Télésignalisations, télémesures, téléalarme et
télécommande
 Commande et permutation automatique des
circulateurs jumelés en cas de défaut de l'un des
moteurs
 Fonction antigel et réduit
 Liaisons électriques
 Automate avec serveur web intégré TCP/IP
 Serveur HTTP (affichage sur écran local et
navigateur web)
 Serveur FTP (échange de données/fichiers)
2
ENS
TELECOMPTAGES EF
1
U
ECRAN de visualisation directe par panneau tactile
permettant la visualisation et le paramétrage de l’ensemble
des unités de gestion locale, schémathèques y compris toutes
sujétions
1
ENS
TELECOMPTAGE - télémesure gaz, Le comptage gaz sera
réalisé depuis le poste de détente et de comptage gaz
1
ENS
BUS entre les différents contrôleurs programmables GTC et
armoires électriques, interfaces et relayages des informations
TA/TS, TC, TCP, TM et TR
1
ENS
RACCORDEMENTS électriques du matériel de régulation et
des interfaces en câbles conformes aux spécifications du
constructeur.
1
ENS




Automate avec serveur web intégré TCP/IP avec
réserve de marche de 100 h
Serveur HTTP (affichage sur écran local et
navigateur web)
Serveur FTP (échange de données/fichiers)
Report de signalisation défaut
Electricité
COFFRET électrique de télécommande à enveloppe peinte,
IP 55, étanche aux poussières, avec fermeture à clé
regroupant toutes les commandes, les signalisations,
protections et contrôles des équipements à installer en
chaufferie
Comportant :
 Un interrupteur général à fusibles avec poignée de
commande extérieure avec précoupure.
Page 24/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation






















CDPGF
Qté
U
régulation,asservissements et télécommande avec en
aval des jeux de barre permettant la répartition sur
l'ensemble des appareils,
Dispositifs de commande et de protection du matériel et
de chaque moteur par disjoncteur et relayage
Les commutateurs (Arrêt - marche manuelle - marche
automatique) pompes et chaudières, permettant
également de bipasser la régulation
Asservissements et temporisations entre les pompes de
charge, les vannes trois voies et les chaudières
Une protection pour l'éclairage intérieur du coffret par
fusible
Les permutations automatiques des circulateurs
jumelés
Un transformateur à écran 220/24 V -250 VA - pour
signalisation et télécommande par fusibles aM en aval
et gF 10 A en amont bi-polaires
Interrupteur à poussoir pour tester l'état de l'ensemble
des voyants contenus dans l'armoire
Alarme générale avec répétiteur et interrupteur klaxon
Un contact sec de synthèse défaut pour report d'alarme
Les borniers avec repérage
Les voyant sous tension général, défaut général,
"manque-gaz, "manque-secteur", "manque-d'eau" par
diodes électro-luminescentes
Les voyants marche défaut par moteur par diodes
électro-luminescentes
Les transformateurs TBTS,
Le câblage sous goulotte-guide
Le repérage et la signalitique des conducteurs de
puissance et des fils de télécommande
Les mises à la terre réglementaires de l'ensemble du
matériel
L'éclairage par tube fluorescent de l'intérieur de
l'armoire électrique avec contact de porte pour
asservissement de l'éclairage
Les modules GTC , les interfaces et les connecteurs
compatibles
Le bloc d’alimentation automatique rechargeable
Un socle métallique armoire réhausse de 10 cm avec
peinture définitive
Asservissements électriques divers
Les schémas électriques
1
ENS
RACCORDEMENTS électriques des moteurs, de l'armoire
électrique et du matériel de régulation et de sécurité, réalisés
par câbles 1000 R02V, passés sur chemins de câbles
1
ENS
RACCORDEMENT électrique du coffret électrique en
chaufferie depuis l'interrupteur double force et éclairage
extérieur
1
ENS
RACCORDEMENT électrique de l'interrupteur double force
et éclairage extérieur depuis le tableau général de
l’établissement
1
ENS
Page 25/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
CDPGF
Désignation
Qté
U
INTERRUPTEUR double force et éclairage avec protections
et coffret normalisé en entrée de la chaufferie
1
ENS
COMMANDE d’éclairage de la chaufferie par interrupteur y
compris protection par disjoncteur
1
ENS
PROTECTION différentielle 30 mA pour une prise 220 V
dans l’armoire électrique
1
ENS
REPORT d’alarme sur le dispatching du serveur WEB
1
ENS
RESEAUX de chauffage enterrés préisolés
Marque
Type
Conforme aux normes NFA 49.112 et à la norme EN 253
Température d’utilisation jusqu’à 130°C
Avis technique CSTB à produire
Mousse de polyuréthane rigide (PUR) injectée entre le tuyau
et la gaine Pehd traité (80 Kg/m3) d'épaisseur 40 mm
conductibilité 0.023 W/m/°C à 20 °C
Plans de montage, tuyaux à coupe, lyres de dilatation avec
points fixes, encrages béton, massifs, manchons de
raccordements avec joints thermo-rétractables, traversées de
murs, capsules d'étanchéités thermo-rétractables, essais
d'étanchéité et montée en température par paliers successifs
de 10 °C par heure
Garantie 10 ans
Résistance à la compression de l’isolant de 3 b
Niveau génératrice supérieure du tube acier à -900 mm par
rapport au sol
1
ENS
GRILLAGES signalitiques sur la totalité du réseau
1
ENS
1
ENS
Total chapitre 5.0 - Montant HT..........
6.0
RESEAUX PREISOLE SEMI ENTERRES
Réseaux préisolés enterrés
Sablons
Fourniture, transport et la mise en œuvre du sable en fond de
tranchée et sur tuyauteries,
- - le réglage, la forme de pente.
- - l'arrosage éventuel et le compactage.
Mise en place de sablons à 10 cm au-dessus et en dessous des
génératrices des tuyauteries calorifugées.
Terrassements, tranchées
Terrassements et préparation initiale.
Essouchements si nécessaire, protections des arbres et
arbustes, protections des réseaux existants de toute nature
Chargement, transport et évacuation, nettoyage chaussées
Page 26/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
1
ENS
1
ENS
1
ENS
1
ENS
1
ENS
CIRCULATEURS jumelés pour température et débit variable
avec variateur de vitesse avec clapets de commutation
intégrés
Marque : SALMSON, GRUNDFOSS ou équivalent
Type : DN 50
Débit : m3/h sous mCE
Moteur 2 kW TRI 400 V
1
ENS
MANCHONS antivibratoires
2
U
CONES de réduction
4
U
PRISES de pression pour variateur
2
ENS
MANOMETRE de pression différentielle avec robinet de
1
ENS
Terre végétale à remettre en place, ratissage fin
Evacuation des produits à la décharge
Démolition de maçonnerie
Hauteur minimale des tranchées de 1.30 m à 1.50 m
Fond de forme, nivellement, compactage, arrosage
Décapage terre végétale
Décapage de la terre végétale (20 cm supérieur)
Déblais
Déblais divers et évacuation
Chargement, transport et évacuation des produits à la
décharge, nettoyage des chaussées
Divers
Etat des lieux
Relevé topographique, sondages
Installation et préparation de chantier
Signalisation de chantier
Protections chantiers
Documents d'exécution
Dossier de recollement
Engazonnement
Préparation initiale du terrain
Ensemencement dosé à raison de 15 à 30 g par m2 de graines
de gazon rustique, roulage, arrosage pendant 15 jours
Dévoiements
DEVOIEMENTS des réseaux gênant la mise en place du
séparateur y compris toutes sujétions
Circuit entre chaufferies.
Page 27/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
THERMOMETRES à verre optique grossissant sur le départ
et le retour des circuits (graduation 0/120°C)
2
U
ROBINETS d'isolement du réseau de chauffage à b.s.
4
U
VANNES à papillon à oreilles avec CBJB d'isolement
Marque : AMRI ou similaire
Type : Réf CGR BOAX V90+CBJB
PN 16
Avec démultiplicateurs pour la pompe DN 80
4
U
décompression et jeux de robinets à B.S. DN 15
Canalisations, calorifuge
CANALISATIONS en tube fer noir tarif 1 et 10 avec
tubulures soudées à l'autogène, raccordements filetés et à
brides, structure métallique anticorrosion avec platine de
fixation
Ø 82/89
Total chapitre 6.0 - Montant HT..........
7.0
ml
VARIANTE
Circuit sous station
CIRCULATEURS jumelés pour température et débit variable
avec variateur de vitesse avec clapets de commutation
intégrés
Marque : GRUNDFOSS ou équivalent
Type : DN 50
Débit : m3/h sous mCE
Moteur 2 kW TRI 400 V
1
ENS
MANCHONS antivibratoires
2
ENS
CONES de réduction
4
U
PRISES de pression pour variateur
2
ENS
MANOMETRE de pression différentielle avec robinet de
décompression et jeux de robinets à B.S. DN 15
1
ENS
THERMOMETRES à verre optique grossissant sur le départ
et le retour des circuits (graduation 0/120°C)
2
U
ROBINETS d'isolement du réseau de chauffage à b.s.
4
U
VANNE trois voies motorisées PN 16 avec servomoteur
progressif à fermeture progressive
Signal de commande 0/10 V
Alimentation puissance 24 V
avec contacts début et fin de course
Marque : SAUTER, SIEMENS ou équivalent
1
U
Page 28/29
P.U. en €
P Tt. en €
Chambre de Métiers et de l’Artisanat de la Marne
Rénovation des installations de chauffage
N°
Désignation
CDPGF
Qté
U
ROBINETS de vidange à B.S. DN 15
2
U
ROBINETS à soupape permettant l'arrêt, la vidange et
l'équilibrage hydraulique
Marque : TA ou équivalent
Type : STAD/STAF DN 50
1
U
FILTRE à tamis à brides avec robinets de vidange 80 µ
1
U
Type VXF 31.65 DN 65
Canalisations, calorifuge
CANALISATIONS en tube fer noir tarif 1 et 10 avec
tubulures soudées à l'autogène, raccordements filetés et à
brides, structure métallique anticorrosion avec platine de
fixation
Ø 107 :114
Ø 82 :89
Ø 70 :76
Ø 50/60
Ø 33/42
Ø 26/34
Ø 20/27
Ø 15/21
Collecteurs départ et retour chaudières et pompes
Ø 107/114
ml
ml
ml
ml
ml
ml
ml
ml
ml
SUPPORTS antivibratiles (colliers MUPRO ou similaire),
gaz de soudure, peinture antirouille, peinture de finition sur
les parties non calorifugées, colliers avec garnitures
isophoniques
1
ENS
RACCORDEMENT depuis les vannes d’isolement du réseau
de chaleur laissé en attente dans la chaufferie
1
ENS
CALORIFUGEAGE des tuyauteries, de la bouteille casse
pression et du pot de décantation des boues par coquilles de
laine de verre M0 d'épaisseur minimale de 40 mm finition
PVC
1
ENS
CALORIFUGEAGE des canalisations d'alimentation en eau
froide du module d'expansion par manchons d'élastomères
posés en continu même aux droits des supports, épaisseur 19
mm
Marque : ARMAFLEX M1 ou équivalent
1
ENS
Total chapitre 7.0 - Montant HT..........
Page 29/29
P.U. en €
P Tt. en €
