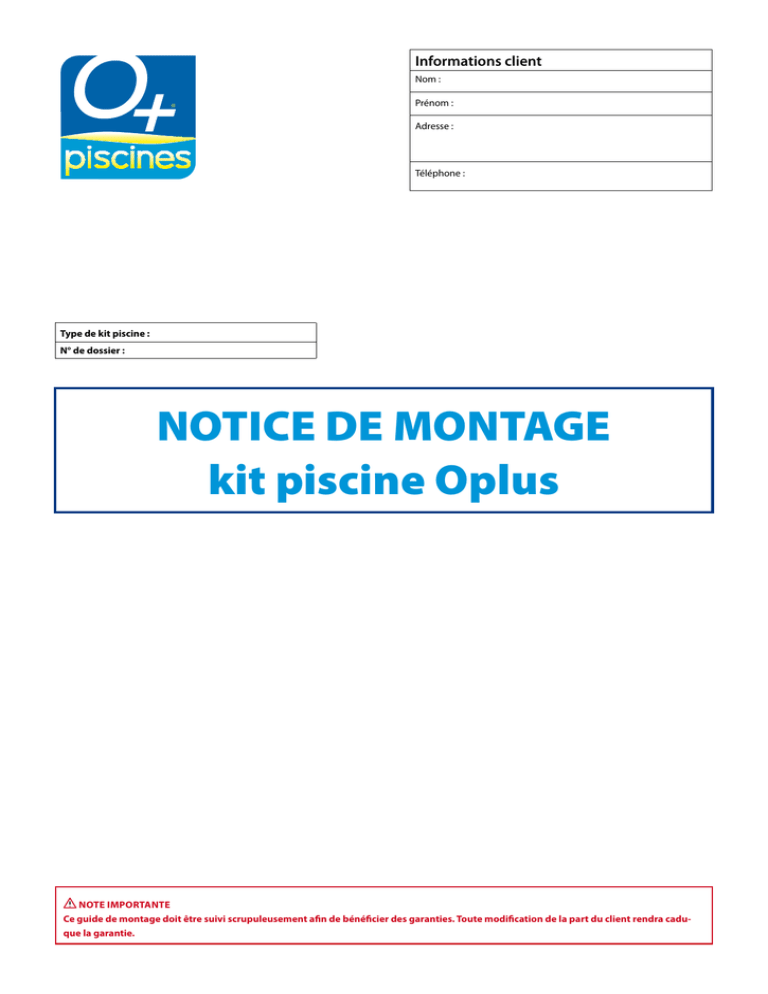

NOTICE DE MONTAGE kit piscine Oplus

Transcription

Informations client
Nom :
®
Prénom :
Adresse :
Téléphone :
Type de kit piscine :
N° de dossier :
NOTICE DE MONTAGE
kit piscine Oplus
Note importante
Ce guide de montage doit être suivi scrupuleusement afin de bénéficier des garanties. Toute modification de la part du client rendra caduque la garantie.
®
Piscines Oplus - Notice de montage
1
Table des matières
1 - Implantation pour terrassement de la piscine...................................................................................................................................... 3
Matériel nécessaire.................................................................................................................................................................................................................................................................3
Protections nécessaires.........................................................................................................................................................................................................................................................3
Procédure...................................................................................................................................................................................................................................................................................3
2 - Le terrassement de la piscine................................................................................................................................................................. 4
Procédure...................................................................................................................................................................................................................................................................................4
3 - Coulage de la dalle.................................................................................................................................................................................. 5
Procédure...................................................................................................................................................................................................................................................................................5
4 - Traçage du positionnement des rails..................................................................................................................................................... 6
Procédure...................................................................................................................................................................................................................................................................................6
5 - Positionnement des rails, des jambes de force .................................................................................................................................... 7
et des panneaux....................................................................................................................................................................................... 7
Procédure...................................................................................................................................................................................................................................................................................7
6 - Mise en place de l’accroche du liner....................................................................................................................................................... 9
Procédure...................................................................................................................................................................................................................................................................................9
7 - Fixation de la structure......................................................................................................................................................................... 10
Matériel nécessaire.............................................................................................................................................................................................................................................................. 10
Protections nécessaires...................................................................................................................................................................................................................................................... 10
Procédure................................................................................................................................................................................................................................................................................ 10
8 - Scellement de la structure.................................................................................................................................................................... 11
Procédure................................................................................................................................................................................................................................................................................ 11
9 - Remblaiement....................................................................................................................................................................................... 12
Procédure................................................................................................................................................................................................................................................................................ 12
10 - Montage des pièces à sceller.............................................................................................................................................................. 14
Procédure Skimmer............................................................................................................................................................................................................................................................. 14
Procédure Spot...................................................................................................................................................................................................................................................................... 14
Procédure Refoulement..................................................................................................................................................................................................................................................... 14
11 - Montage filtration............................................................................................................................................................................... 15
Procédure................................................................................................................................................................................................................................................................................ 15
12 - Chaînage du bassin............................................................................................................................................................................. 16
Procédure................................................................................................................................................................................................................................................................................ 16
13 - Pose des margelles.............................................................................................................................................................................. 17
Procédure................................................................................................................................................................................................................................................................................ 17
14 - Pose du liner et mise en eau............................................................................................................................................................... 18
Procédure................................................................................................................................................................................................................................................................................ 18
®
2
1 - Implantation pour terrassement de la piscine
Matériel nécessaire
•
•
•
•
Protections nécessaires
1 décamètre
1 bombe de peinture
8 piquets en fer ou en bois
1 cordeau de 20ml
• gants de protection
• lunette de protections
• chaussures ou bottes de sécurité
Procédure
1 - Marquer à +/- 55 cm du bord du terrassement le point A1 et B1. Tracez la ligne AB
(longueur de la piscine) à l’aide du cordex.
2 - Afin de créer un premier angle droit, nous
utiliserons la règle 3/4/5 (voir théorème de
Pythagore) : à partir du point B1, mesurez 4 m
sur la ligne A1B1 et marquez ce point au crayon
(point E).
3 - à l’aide du décamètre, tracez un arc de
cercle de 5m en partant du point E.
4 - à partir du point B1, tracez un arc de cercle
de 3m.
d
5 - Marquez l’intersection des 2 arcs de cercles
(point F).
6 - Tracez au cordex la ligne reliant le point
B1 au point F. Cette ligne (ligne B1C1) forme un
angle droit avec la ligne A1B1. Marquez le point
C et faites continuer la ligne jusqu’au bout du
terrassement.
C
a
b
7 - Tracer le point D1 : reprendre les mesures
Attention !
Pensez à protéger les sommets des piquets pour éviter tout accident.
Calcul des dimensions du terrassement :
Longeur piscine + 120 cm (ex : piscine de 8m, terrassement 9,2m)
Largeur piscine+ 120 cm (ex : piscine de 4m, terrassement 5,2m)
a1
a1
e
e
a1
e
ø5m
4m
5m
Note importante
Veuillez à positionner votre premier tracé en rapport avec un élément de
votre maison afin d’avoir un résultat final esthétique (ex : tracer l’implantation de la piscine de sorte que le tout soit parallèle aux lignes de la
terrasse avec la terrasse).
longueur
de votre piscine
A1B1 à partir du point C1 et B1C1 à partir du point
A1. Tracer l’intersection de ces 2 arcs de cercles
pour matérialiser le point D1.°
4m
90°
b1
b1
ø3m
F
b1
3m
F
C1
largueur
de votre piscine
a1
d1
a1
d1
C1
b1
C1
e
b1
®
F
3
2 - Le terrassement de la piscine
• 1 décamètre
• 1 niveau à bulle
Procédure
1 - Maintenant que les dimensions de votre
votre terrassement sont tracées, il faut définir le
niveau fini de votre piscine hors margelles. Ce
point s’appelle « point 0 ». Il doit être matérialisé
et gardé jusqu’à ce que la chape béton soit coulée. Il sera positionné de façon à ne pas gêner
le terrassement. Ce point peut être : 1 piquet, 1
seuil de porte, 1 terrasse existante,...
2 - Une fois ce point 0 mis en place, l’excavation peut commencer.
3 - Pour un fond plat de 1,50 m, il est nécessaire de terrasser à 1,65 cm du point 0 (il y aura
donc 15 cm de béton pour la dalle).
margelle piscine
Point 0
Piquet
1,65 m
1,50 m
chape béton
15 cm
Attention !
Vérifier que les aplombs de l’excavation soient bien de droits. Il faut impérativement que le bas du terrassemement soit aux côtes fournies (voir fiche
personnalisée).
®
4
3 - Coulage de la dalle
•
•
•
•
•
•
•
•
2 règles joints (ex : toffolo)
1 niveau
1 pelle
1 râteau
1 taloche
1 mélange béton (pour sceller les règles)
Treillis soudés
niveau à bulle
Procédure
1 - Placer les règles joint à 30 cm du bord de
l’excavation de chaque coté et dans le sens de
la longueur.
2 - Vérifier au niveau à bulle que les règles
soient bien horizontales.
3 - Les sceller à l’aide de mortier ou de mélange béton. Laisser sécher afin de garantir la
stabilité des règles.
4 - Placer le treillis soudé entre les règles
(même si le béton est fibré). Le dosage demandé est 350 kg/m3 de ciment.
5 - Couler le béton.
6 - 6. Remonter le treillis pour qu’il soit pris au
coeur du béton.
7 - 7. Tirer de niveau le béton avec par exemple une règle en aluminium.
8 - 8. Laisser sécher le temps qu’il faut avant
de poursuivre la construction de votre piscine.
Cubage du béton
La dalle béton est une étape importante dans la construction de votre piscine.
Pour le calcul de votre béton, prendre la largeur du terrassement et la multiplier par la largeur
(faire de même, le cas échéant pour l’escalier) : largeur x Longueur = x m2
Multipliez le résultat par 0,15 m (épaisseur de la chape béton) : x m2 x 0,15 = x m3 de béton
conseil o+
Il est recommandé d’utiliser un béton auto-nivelant qui vous facilitera la mise en place.
Point 0
Point 0
Piquet
1,50 m
règle joint
mortier
30 cm
Piquet
1,65 m
1,65 m
1,50 m
chape béton
treilli
15 cm
30 cm
30 cm
30 cm
règle joint
Note importante
Il est important de faire une finition soignée qui permette d’avoir une
piscine bien de niveau. La dalle doit être esthétique et impeccable.
Si le rendu fini reste trop rugueux ou bien si le talochage se voit trop,
nous recommandons un réagréage de finition une fois la piscine montée.
Attention !
Bien respecter l’espacement de 30 cm entre le bord du terrassement en
vue de poser le joint de dilatation.
®
treilli
mortier
treilli
soudé
mortier
règle joint
5
4 - Traçage du positionnement des rails
• 1 cordex
• 1 décamètre
• 1 crayon
Procédure
1 - Marquer à +/- 55 cm du bord du terrassement le point A1 et B1. Tracez
la ligne AB (longueur de la piscine) à l’aide du cordex.
2 - Afin de créer un premier angle droit, nous utiliserons la règle 3/4/5
(voir théorème de Pythagore) : à partir du point B1, mesurez 4 m sur la
ligne A1B1 et marquez ce point au crayon (point E).
3 - à l’aide du décamètre, tracez un arc de cercle de 5m en partant du
point E.
4 - à partir du point B1, tracez un arc de cercle de 3m.
5 - Marquez l’intersection des 2 arcs de cercles (point F).
6 - Tracez au cordex la ligne reliant le point B1 au point F. Cette ligne
(ligne B1C1) forme un angle droit avec la ligne A1B1. Marquez le point C et
faites continuer la ligne jusqu’au bout du terrassement.
90°
90°
a1
e
e
a1
e
ø5m
5m
4m
d1
+/- 55 cm
longueur
de votre piscine
a1
a1
4m
90°
b1
b1
+/- 55 cm
+/- 55 cm
ø3m
bords de
l'excavation
chape béton
b1
3m
F
C1
largueur
de votre piscine
traçés
au cordes
a1
90°
F
b1
d1
a1
d1
C1
b1
C1
90°
+/- 55 cm
Vue de haut
C1
e
b1
F
Attention !
Il est important de faire continuer les traits de cordex au delà des points, jusqu’aux bords de l’excavation.
®
6
5 - Positionnement des rails, des jambes de force
et des panneaux
•
•
•
•
•
•
•
rails
jambes de force
panneaux
1 perceuse à percussion
chevilles à frapper
1 marteau
1 scie à métaux
•
•
•
•
gants de protection
lunette de protections
chaussures ou bottes de sécurité
casque anti-bruit ou des bouchons pour oreilles
Procédure
1 - Positionner et fixer les rails 1, 2 de la façon suivante : percer en 8 mm
et frapper les chevilles dans les trous du rail prévus à cet effet (schéma 1).
Positionner 3 et 4 sans les fixer.
2 - Mise en place de la structure B1A1 et B1C1 : Partir de l’angle B1, positionner la jambe de force d’angle. Positionner une jambe de force sur la
largeur à environ 50 cm puis glisser un premier panneau sur la trajectoire
B1A1 en prenant soin de le placer dans l’encoche prévue à cet effet sur
le rail. Positionner une jambe de force sur la trajectoire B1C1 et glisser
un panneau. Faites ensuite glisser un serreur d’angle pour solidariser le
tout (schéma 2). Positionner le reste des panneaux ainsi que les serreurs
(schéma 4).
3 - Tracer la droite C1D1 à partir du point «X» (schéma 3). Répeter le tra-
Schéma 1
çage du positionnement du rail.
4 - Mise en place de la structure C1D1 et B1C1 : Partir de l’angle B1, positionner la jambe de force d’angle. Positionner une jambe de force sur la
largeur à environ 50 cm puis glisser un premier panneau sur la trajectoire
A1D1 en prenant soin de le placer dans l’encoche prévue à cet effet sur
le rail. Positionner une jambe de force sur la trajectoire A1D1 et glisser
un panneau. Faites ensuite glisser un serreur d’angle pour solidariser le
tout (schéma 2). Positionner le reste des panneaux ainsi que les serreurs
(schéma 4).
5 - Positionner les rails 5 et 6. Monter les jambes de forces , les panneaux
ainsi que les serreurs sur la droite D C de façon à ce que la structure se
rejoigne a l’angle C1. Si nécessaire, deplacer la droite A1D1 tout en s’assurant qu’elle reste bien rectiligne de manière à ce que tout les éléments
s’imbriquent de façon correcte.
Encoche accueillant
le panneau
Cheville à frapper
Trait du cordex
1 1
6 - Vérifier que toutes les droites (a1d1, d1c1,b1c1,a1c1) une fois termnier fixer tous les rails (reprendre etape a partir de percer…..) rajouter ( il
est important de verifier l’alignement au sol du rail.
Attention !
Entre les rails 1-3, 5-6, 7-8, 2-4, un espace d’environ 5/6 cm apparait.
Pour combler cet espace, nous vous conseillons de faire un mortier
bien lisse qui se profile avec les rails.
chape béton
Vue en coupe
Attention !
Il est important de faire correspondre le tracé du cordex avec l’encoche
du rail qui accueille le panneau (schéma 1).
Trait du cordex
Rails
chape béton
®
7
Schéma 3
Schéma 2
Jambe de force
a1
d1
5
panneaux
6
serreur d'angle
3
7
Jambe de force
d'angle
Jambe de force
Rails
Vue de haut
1
8
2
4
b1
C1
Vue de haut
Schéma 4
®
8
6 - Mise en place de l’accroche du liner
• 1 maillet
• 1 scie à métaux
Procédure
1 - Présenter l’accroche liner sur le haut de la structure du panneau et
tapez à l’aide d’un maillet de façon à ne pas l’écraser.
2 - Répéter l’opération sur toute la périphérie.
3 - Découper à l’aide d’une scie à métaux les surplus, de façon à ce que
les profils fassent le tour de la piscine.
accroche liner
intérieur
piscine
extérieur
piscine
panneaux
®
9
7 - Fixation de la structure
•
•
•
•
•
•
•
1 perceuse à percussion
1 niveau à bulle
1 clé de 13
des mèches de 8mm
des chevilles de 8mm
cales plastique
vis autoforeur 5mm
•
•
•
•
gants de protection
Procédure
1 - Fixer les 4 poteaux d’angle de niveau de façon à ce que toutes les
jambes de force soient également de niveau. Les caler si nécessaire à l’aide
de cales plastiques (schéma 5).
2 - Fixer au sol avec des chevilles 8 mm.
3 - Mettre de niveau tous les poteaux.
4 - Répéter l’opération sur toutes les jambes de force.
5 - Visser tous les serreurs à l’aide de vis autoforeur m5 au niveau du trait
de trusquin prévu à cet effet sur chaque jambe de force (schéma 6).
Schéma 5
panneau
jambe de force
Schéma 6
niveau à bulle
panneaux
Jambe de force
d'angle
cale de 4mm
Rails
chevilles
niveau
Vue en coupe
®
10
8 - Scellement de la structure
•
•
•
•
•
•
1 brouette
1 pelle
ciment
mélange béton
1 piquet de terre de 1m
tresse de cuivre ou câble 6mm2 (cable non fourni)
Procédure
1 - Réaliser un bourelet périphérique de béton à la base des panneaux
coté extérieur piscine.
2 - Mettre 70l de béton sur chaque les jambes de force soit une brouette
pleine pour chaque jambe. Faire un bonnet de béton à la base extérieure
des panneaux sur le bas des jambes.
3 - Laisser sécher 2 jours avant de remblayer les contours de la piscine.
tresse de cuivre
ou câble 6m2
4 - Planter un piquet de terre d’une longueur de 1m et relier la structure
à celui-ci à l’aide d’une tresse de cuivre ou d’un câble 6m2.
1 mètre
panneau
Cubage du béton
Pour calculer la quantité de béton :
x nombre de jambes de force x 70l de béton = votre quantité
piquet de terre
jambe de force
niveau à bulle
béton 70l
Rails
bourelet de béton
périphérique
Vue en coupe
®
11
9 - Remblaiement
•
•
•
•
•
•
•
1 brouette
1 pelle
1 tube pvc de 30 cm de diamètre
1 petite disqueuse
1 drain agricole
granulat 6/10
étais (bout de bois ou autre)
•
•
•
•
gants de protection
Procédure
1 - Faire un puits de décompression : réaliser des petites encoches à la
disqeuse tout le long du tube en pvc (schéma 7) pour permettre à l’eau de
s’infiltrer.
2 - Disposer verticalement le puits de décompression dans un angle de
la piscine.
3 - Idéalement, positionner un drain agricole tout autour de la piscine et
le relier à la base du puits en créant une ouverture dans le pvc (schéma 8).
4 - Avant de remblayer, étayer la structure afin d’éviter une déformation
due à une trop grosse poussée du remblaie.
5 - Au fur et à mesure du remblaiement et en arrivant à leur hauteur doit
se faire la mise en place des pièces à sceller et des tuyaux de raccordement
vers le local technique. Se référer aux notices explicatives fournies avec ces
pièces (schéma 9). Utiliser la colle bleue pour tout les scellement en veillant
qu’elle ne coule pas dans les pas de vis des pièces a sceller.
6 - Une fois les pièces posées, finir le remblaiement jusqu’au niveau des
supports du chaînage de la piscine (schéma 10).
Schéma 7
Schéma 8
a1
d1
150 cm
puits
de décompression
50 cm
encoches
de drainage
drain agricole
drain agricole
Attention !
Le remblaiement s’effectuer exclusivement manuellement avec un
remblaie de 6/10. Piscines Oplus décline toute responsabilité quant à
l’utilisation d’engin mécanique pouvant entraîner une déformation de
la structure.
Attention !
Lors de pluie importante, il est indispensable de surveiller l’accumulation d’eau et d’immerger un vide cave afin d’évacuer l’accumulation
d’eau autour de la piscine. Piscines Oplus se décharge de toutes responsabilités quant à l’accumulation d’eau autour de la piscine pouvant
entrainer un soulèvement du liner.
®
jambes de force
C1
b1
Vue de haut
12
Schéma 9
skimmer
ou autres pièces à sceller
panneau
skimmers
tyau de raccordement
au local technique
jambe de force
prise balaie
remblaie
projecteur
Rails
refoulement
bourelet de béton
périphérique
béton 70l
local
technique
Vue en coupe
Schéma 10
accroche
du liner
skimmers
remblaie
panneau
boitier
de connection
prise balaie
jambe de force
projecteur
Rails
refoulement
bourelet de béton
périphérique
béton 70l
Vue en coupe
®
13
10 - Montage des pièces à sceller
•
•
•
•
•
pièces à sceller
colle, adhésif
coudes
tuyaux semi-rigides
1 scie à PVC
Procédure Skimmer
agrafes
1 - Emboîter la bouche dans la piscine en l’introduisant par l’intérieur de
la piscine ; il faut visser les 16 vis.
bride
joints
plats
Liner
2 - Encoller les pièces bouche et corps du skimmer, en utilisant le tube
corps du skimmer
panneau
de colle fourni avec le skimmer et encoller la zone indiquée. Cette zone
devant être propre et sèche.
3 - Mettre les agrafes comme indiqué. Attendre 24h sans faire aucune
manipulation sur le skimmer. Après 24h, vérifier si l’adhésif est bien sec.
4 - Terminer le montage en introduisant les différentes pièces : coller un
joint plat, coller le joint plat, mettre la bride et la visser à l’aide des 18 vis,
mettre l’enjoliveur à sa place et le faire cliquer, mettre la porte du skimmer.
Cette étape doit être effectuée que si le liner est posé par le client.
Coller un joint plat sur la pièce à sceller à l’interieur du bassin, positionner
le liner, coller le 2 joints plat sur la bride (au dos des trous fraise) visser la
bride dans le skimmer (les repères au préalable ). Un fois les vis positionnées, cliper le cache et positonner les pièces fournies o avec le skimmer.
vis
zone de collage
bouche
Procédure Spot
bride
1 - Positionner le projecteur dans le trou prévu à cet effet dans le pan-
panneau
niche
liner
spot
neau.
2 - Placer une niche et l’un des joints adhésifs sur le coté extérieur de
la piscine. Sur le coté intérieur, placer l’autre joint adhésif et fixer les 3
éléments avec 2 vis. S’assurer que la sortie du câble de la niche se trouve
bien sur la partie supérieure.
3 - Pour procéder à la mise en place de la bride sur le coté intérieur de
la piscine, s’assurer que les têtes des vis qui ont été placées auparavant,
coïncident bien avec l’orifice leur correspondant dans la partie arrière de
la bride.
joints
vis
4 - Fixer la bride à la paroi de la piscine au moyen de 16 vis.
Procédure Refoulement
1 - Placer l’écrou de serrage à l’extérieur de la piscine.
2 - Positionner la pièce à visser à l’écrou à l’intérieur de la piscine et
serrer.
écrou
de serrage
bride
avec vis inox
3 - Placer un joint avant le liner.
liner
4 - Placer le reste des pièces après le liner et solidariser le tout avec la
bride et les vis.
5 - Fixer la bride à la paroi de la piscine au moyen de 16 vis.
Attention !
Stoppez le remblaiement, de façon à pouvoir faire les connections des
pièces à sceller sur les panneaux.
panneau
Attention !
Veuillez utiliser les notices de montage fournies avec chaque pièces
afin d’avoir toutes les informations nécessaires pour ces opérations.
®
14
11 - Montage filtration
•
•
•
•
•
•
•
pièces de filtration
colle, adhésif
coudes
tuyaux semi-rigides
1 scie à PVC
papier verre
décapant
Procédure
1 - Mettre de préférence le local technique du coté des skimmers afin d’avoir le moins de perte de charge possible.
2 - Positionner le niveau de la pompe au niveau de l’eau du bassin. Si cette opération n’est pas possible, prévoir un clapet anti-retour et le positionner
juste avant l’entrée de la pompe.
3 - Mettre en place tous les raccordements comme indiqué sur le schéma ci-dessous.
4 - Prépare les pièces à sceller avec le papier de verre et le décapant avant de les coller afin d’avoir une excellente adhésion des supports entre eux.
Conseil O+
*le plan de cablage électrique est fourni avec le programmateur électrique (ne pas oublier de raccorder votre installation a la terre).
Le cablage entre le boitier de connexion du projecteur et le tableau
doit être gainé, le cable doit être du 6mm2.
N’hésitez pas à contacter un professionnel pour raccoder votre tableau
électrique.
10
10
Circuit aspiration
4
8
Circuit refoulement
3
3
2
4
2
8
8
8
8
8
e
9
9
9
66
55
9
9
9
7
66
5
9
9
8
5
e
6
55
12
8
a - bonde fond
b - Skimmers
C - prise balai
d - refoulement
e - Vidange
6
5
7
5
11
5
5
12
ab
®
Cd
ab
6
Cd
15
12 - Chaînage du bassin
•
•
•
•
épingles de 8 mm (quantité = périphérie du bassin)
béton (quantité se référer à votre fiche personnalisée)
1 brouette
1 pelle
Procédure
1 - Poser les épingles de chaînage sur la périphérie extérieure de la
piscine.
2 - Couler le béton par dessus et l’étaler correctement. Le chaînage doit
faire 20 cm de hauteur et 30 cm de largeur.
margelle
30 cm
chainage béton
de la piscine
accroche
du liner
colle à carreler
niveau
20 cm
panneau
épingle de 8mm
épingle
jambe de force
remblaie
Rails
bourelet de béton
périphérique
béton 70l
Vue en coupe
®
16
13 - Pose des margelles
•
•
•
•
•
•
•
margelles
colle à carreler
1 spatule ou couteau denté
1 maillet
1 disqueuse à matériaux
1 mètre
1 crayon
•
•
•
•
gants de protection
Procédure
1 - Poser en premier lieu les 4 margelles d’angles aux coins du sur le
chainage du bassin.
2 - Aligner le reste des margelles en fonction en prenant soin de laisser
un joint de dilatation d’environ 1 cm entre chaque margelle.
3 - Faire dépasser les margelles de 2 à 3 cm vers l’intérieur de la piscine.
4 - Coller les margelles avec de la colle à carreler pour extérieur.
Attention !
Si il y a un escalier à prendre en compte, les margelles courbes doivent
être ajustées pour avoir une finition parfaite.
margelle
2 à 3 cm
niveau
colle à carreler
accroche
du liner
panneau
remblaie
Vue en coupe
®
17
14 - Pose du liner et mise en eau
•
•
•
•
1 ou 2 aspirateur selon le cas
1 paire de ciseaux et cutter
1 crayon ou stylo à bille
couteau à enduire
• colle
• liner
• feutre
Procédure
1 - Nettoyer à l’aspirateur le fond de la piscine. Répéter l’opération afin
d’être sur qu’aucun résidu ne subsiste.
2 - Désinfecter la dalle à l’aide de javel dilué dans de l’eau.
3 - Dérouler le feutre au fond du bassin, et marquer la découpe à faire
sur le feutre à l’aide d’un crayon ou d’un stylo bille (shéma).
4 - Découper le feutre selon votre tracé. Utiliser une paire de ciseaux
pour ce faire.
5 - Encoller le pourtour du feutre avec la colle et un couteau à enduire.
6 - Déballer et dérouler le liner dans la piscine.
7 - Repérer les angles du liner et les faire coïncider avec ceux de la
piscine.
8 - Emboîter la lèvre sur toute la périphérie de la piscine dans le profil
prévu à cet effet en haut de chaque panneaux..
9 - Laisser un emplacement pour un tuyau d’aspirateur près d’un angle
ou au niveau de l’escalier pour aspirer entre le liner et la paroi afin de
plaquer le liner contre celle-ci.
skimmer
ou autres pièces à sceller
10 - Laisser l’aspirateur en fonctionnement. Les plis doivent avoir disparu.
Si des plis subsistent, les éliminer en les repoussant vers l’extérieur avec la
plante des pieds ou manuellement.
liner
11 - Lorsque le liner ne présente plus de plis, commencer à remplir votre
bassin et dès que le niveau d’eau atteint 15 cm, mettre en place joints et
brides correspondants et bloquer l’ensemble à l’aide des vis inox.
12 - Retirer l’aspirateur et raccrocher le liner dans la gorge puis continuer
à remplir la piscine d’eau jusqu’à 3/4 du skimmer.
pièce de blocage
du liner
eau
Feutre
liner
accroche liner
extérieur
piscine
intérieur
piscine
panneaux
note importante
Les liners PVC ayant un coefficient de dilatation de l’ordre de 0,2% par 10C°, il est préférable d’effectuer la pose
dans une fourchette de température de 18C° 25C° et de préférence par temps ensoleillé..
Attention !
Le moindre résidu, une fois le liner posé, apparaîtra beaucoup plus gros et il sera impossible de l’enlever par la
suite. Veuiller à ce que la piscine soit propre avant de poser le liner.
Projecteur piscine : pensez à bien serrer le presse-étoupe afin d’obtenir une étanchéité sur le câble électrique.
®
18
®
19
®
20

NOTICE DE MONTAGE kit piscine Oplus

Transcription

Documents pareils

Albatica - Atrium.cdr - Piscine et Loisirs

Albatica - Bengalia.cdr - Piscine et Loisirs

Albatica - Summum.cdr - Piscine et Loisirs

gère 5 piscines réparties dans tous les quartiers de la ville

échelle de sécurité métal 1,30 m pour piscine hors sol

Montage piscine bois

Décharge de responsabilité « piscine - Vacances Sud

Modulabri : Abri de piscine modulaire

• Structure béton en blocs coffreurs SOLID`BRIC

KIT DE MAINTENANCE PISCINE JL290117
