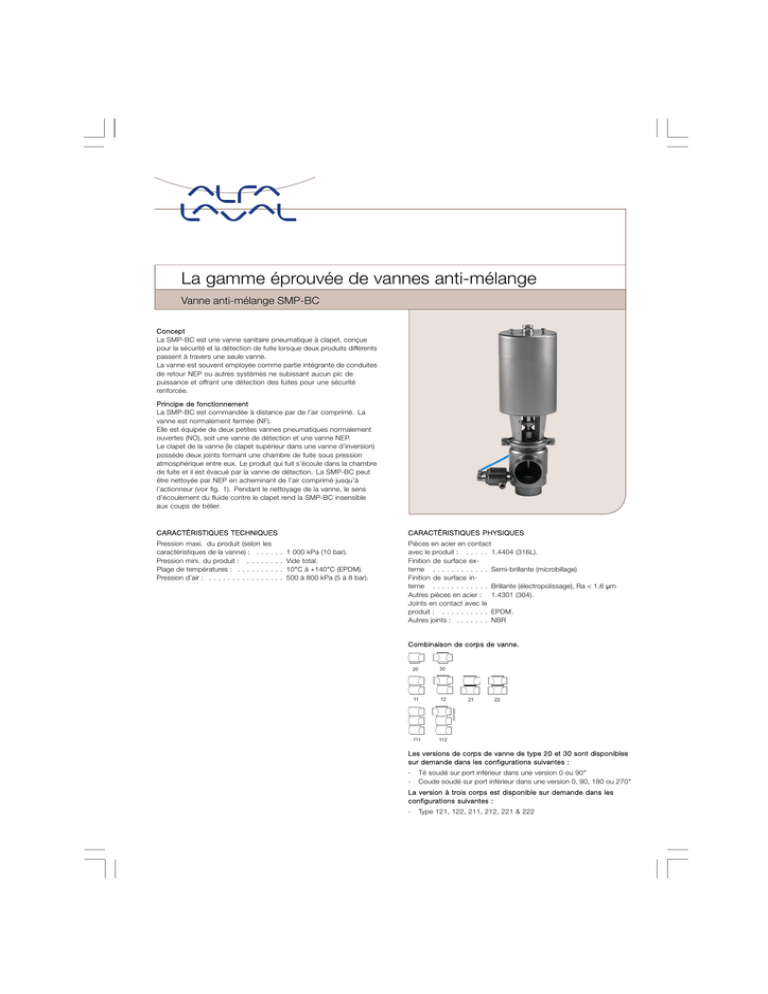

kyLa gamme éprouvée de vannes anti-mélange
. ky La gamme éprouvée de vannes anti-mélange Vanne anti-mélange SMP-BC Concept La SMP-BC est une vanne sanitaire pneumatique à clapet, conçue pour la sécurité et la détection de fuite lorsque deux produits différents passent à travers une seule vanne. La vanne est souvent employée comme partie intégrante de conduites de retour NEP ou autres systèmes ne subissant aucun pic de puissance et offrant une détection des fuites pour une sécurité renforcée. Principe de fonctionnement La SMP-BC est commandée à distance par de l’air comprimé. La vanne est normalement fermée (NF). Elle est équipée de deux petites vannes pneumatiques normalement ouvertes (NO), soit une vanne de détection et une vanne NEP. Le clapet de la vanne (le clapet supérieur dans une vanne d’inversion) possède deux joints formant une chambre de fuite sous pression atmosphérique entre eux. Le produit qui fuit s’écoule dans la chambre de fuite et il est évacué par la vanne de détection. La SMP-BC peut être nettoyée par NEP en acheminant de l’air comprimé jusqu’à l’actionneur (voir fig. 1). Pendant le nettoyage de la vanne, le sens d’écoulement du fluide contre le clapet rend la SMP-BC insensible aux coups de bélier. .CARACTÉRISTIQUES TECHNIQUES . . . . CARACTÉRISTIQUES PHYSIQUES . . . . 1 000 kPa (10 bar). Vide total. 10°C à +140°C (EPDM). 500 à 800 kPa (5 à 8 bar). Pièces en acier en contact avec le produit : . . . . . 1.4404 (316L). Finition de surface externe . . . . . . . . . . . . Semi-brillante (microbillage) Finition de surface interne . . . . . . . . . . . . Brillante (électropolissage), Ra < 1,6 µm Autres pièces en acier : 1.4301 (304). Joints en contact avec le produit : . . . . . . . . . . EPDM. Autres joints : . . . . . . . NBR . Combinaison de corps de vanne. 20 30 11 12 111 112 21 22 2309-0000 Pression maxi. du produit (selon les caractéristiques de la vanne) : . . . . Pression mini. du produit : . . . . . . Plage de températures : . . . . . . . . Pression d’air : . . . . . . . . . . . . . . Les versions de corps de vanne de type 20 et 30 sont disponibles sur demande dans les configurations suivantes : - Té soudé sur port inférieur dans une version 0 ou 90° Coude soudé sur port inférieur dans une version 0, 90, 180 ou 270° La version à trois corps est disponible sur demande dans les configurations suivantes : - Type 121, 122, 211, 212, 221 & 222 Conception standard La SMP-BC existe en deux versions, en tant que vanne d’arrêt avec un corps de vanne ou en tant que vanne d’inversion avec trois corps de vanne (tailles DN125-150 seulement en tant que vanne d’arrêt). Les corps de vanne et l’actionneur externe sont fixés ensemble par des Clamps. La SMP-BC est équipée d’une vanne de détection et d’une vanne NEP. Les joints et le joint à lèvre sont accessibles après avoir retiré l’actionneur. Options A. Nez mâles ou férules clamp suivant le standard requis. B. Commande et détection de position : IndiTop, ThinkTop ou ThinkTop Basic. C. Actionneur avec ressort renforcé. D. Actionneur de taille supérieure pour vannes de taille 38-51 mm/DN 40-50. E. Kits d’installation NEP. F. Autres combinaisons de corps de vanne. G. Rugosité de surface, parties en contact avec le produit : Ra ≤ 0,8 μm. H. Joints en contact avec le produit en NBR ou FPM. I. Outils d’entretien pour l’actionneur. J. Outil pour les joints de clapet (nécessaire pour changer les joints). Il est recommandé, du fait de la taille et du poids de la vanne, d’utiliser des équipements de manutention pour manipuler et installer la vanne. Des directives sont fournies dans le manuel d’instruction (IM70771). Alfa Laval n’est pas en mesure de fournir les équipements de manutention recommandés. Remarque ! Pour des informations plus détaillées, consultez la fiche IM 70771. . Taille Vanne d’arrêt Fonction de l’actionneur Vanne d’arrêt Fonction de l’actionneur Vanne d’inversion Fonction de l’actionneur Consommation d’air (litres d’air libre) pour une course 38-51 mm 63.5101.6 mm DN 40-50 DN 65100 DN 125-150 0.2 x pression d’air (bar) 0.7 x pression d’air (bar) 1.5 x pression d’air (bar) NC NC NC 3.6 x pression d’air (bar) NC (assistance d’air pour DN 125-150 2.2 x pression d’air (bar) 2.9 x pression d’air (bar) (assistance d’air pour la fermeture) 0.2 x pression d’air (bar) NC l’ouverture) 0.7 x pression d’air (bar) NC Fonctionnement/nettoyage a a a a a a A A) NEP entrée a.Vanne d’arrêt fermée : Nettoyage de la chambre de fuite. a a a 2309-0001 a a 2309-0002 B 2309-0003 B) NEP sortie b.Vanne d’arrêt ouverte a.Nettoyage du corps de vanne et de la chambre de fuite. c.Vanne d’inversion fermée a.Nettoyage du corps de vanne supérieur. Courbes pression/débit Vanne d’inversion : TD 430-016 TD 430-010 TD 430-018 TD 430-011 TD 430-012 TD 430-019 Vanne d’arrêt : TD 430-065 TD 430-017 Chambre de fuite, chute de pression et vitesse du flux. 1 2 1) Vanne NEP/détection ø27 Remarque ! Les courbes correspondent aux conditions suivantes : Fluide : Eau (20°C). 2) Vanne NEP/détectionø32 Mesure : Conformément à VDI 2173. Courbes de différence de pression maximale/pression d’assistance d’air Pression maxi. du produit à laquelle la vanne peut s’ouvrir, en fonction de l’air d’assistance. en fonction de la pression d’air. ø89 ø89 Actionneur : Actionneur avec A B ø133 ø133 Actionneur : Actionneur avec TD 430-062 TD 430-064 Pression maxi. du produit clapet supérieur sans fuite, D E ø89 ø89 Actionneur : Actionneur avec A B ø133 ø133 Actionneur : Actionneur avec ressort extra ressort extra ressort extra ressort extra puissant : puissant : puissant : puissant : D E Clapet inférieur (changement). Maxi. Pression du produit sans fuites, en fonction de la pression d’air. en fonction de la pression d’air. ø89 ø89 Actionneur : Actionneur avec A B ø133 ø133 Actionneur : Actionneur avec TD 430-078 TD 430-063 ø199 Actionneur C Pression maxi. du produit à laquelle la vanne peut s’ouvrir, D E ø89 ø89 Actionneur : Actionneur avec A B Actionneur : Actionneur avec ressort extra ressort extra ressort extra ressort extra puissant : puissant : puissant : puissant : Clapet inférieur (changement). Maxi. Pression du produit sans fuites, TD 430-076 en fonction de la pression d’air. ø89 ø89 ø133 ø133 Actionneur : Actionneur avec A B ø133 ø133 Actionneur : Actionneur avec ressort extra ressort extra puissant : puissant : D E Remarque ! Si l’actionneur est assisté par de l’air côté ressort : pression autorisée maxi. 300 kPa (3 bar) D E Courbes de différence de pression maximale/pression d’assistance d’air Pression produit maxi. clapet inférieure (changement) à laquelle la vanne peut s’ouvrir avec assistance de l’air et ressort. peut s’ouvrir avec assistance de l’air et ressort. TD 430-079 TD 430-077 Pression produit maxi. clapet inférieure (changement) à laquelle la vanne ø89 ø89 Actionneur : Actionneur avec ressort A B extra puissant : ø133 ø133 Actionneur : Actionneur avec ressort D E ø133 ø133 extra puissant : Actionneur : D Actionneur avec ressort E extra puissant : Maxi. Pression NEP dans chambre de fuite, sans fuites vers zone produit, de la pression d’air. en fonction de la pression du produit. TD 430-060 TD 430-061 Vannes NEP/détection. Pression produit maxi. sans fuites, en fonction 1 2 1 Vanne NEP/détection 2 Vanne NEP/détection ø32 ø89 Actionneur : I ø133 Actionneur : F ø27 ø89 Actionneur avec ressort K extra puissant : ø199 Actionneur : ø133 Actionneur avec ressort G extra puissant : H Dimensions F H A4 A3 F H G A2 A1 1) 2309-0005 a. Vanne d’arrêt. C1 M 2309-0004 K E1 E G t ID OD C 2) 1) vanne NEP - M E J 2309-0006 2) vanne de détection c. Vue de dessus b. Vanne de déviation. . Dimensions (mm) Taille A1 A2 A3 A4 C C1 OD ID t E E1 F G H J K M/ISO clamp M/ISO mâle M/DIN mâle M/SMS mâle M/BS mâle Poids (kg) Vanne d’arrêt Poids (kg) Vanne d’inversion 38 mm 345 370 485.8 510.8 90 80 38.1 34.9 1.6 49.5 20.5 25 27 89 46.7 63 21 21 51 mm 355 380 505.8 530.8 102 84 50.8 47.6 1.6 61.5 26.8 25 33.3 89 46.7 63 21 21 63.5 mm 433 458 616.2 648.2 124 108 63.5 60.3 1.6 82.3 33.2 32 39.7 133 57 63 21 21 76.1 mm 455 487 651.1 683.1 129 115 76.1 72.1 2.0 87.3 39.1 32 45.6 133 66.6 63 21 21 101.6 mm 527 559 751.8 783.8 157 150 101.6 97.6 2.0 133.5 51.8 32 58.3 133 84.3 63 21 21 20 22 20 22 24 22 24 22 35 27 6.0 6.3 12.8 13.3 7.7 8.1 15.0 17.0 Raccord d’air comprimé : R 1/8" (BSP), filetage interne. Raccordement NEP : R 3/8" (BSP), filetage externe. Raccordement de fuite : R 3/8" (BSP), filetage externe. 40 DN 343 368 485 510 90 80 41 38 1.5 49.5 22 25 28.5 89 46.7 63 50 DN 354 379 506 531 102 84 53 50 1.5 61.5 28 25 34.5 89 46.7 63 65 DN 430 455 616 641 124 108 70 66 2.0 82.3 36 32 42.5 133 57 63 80 DN 456 488 667 699 134 120.5 85 81 2.0 87.3 43.5 32 50 133 66.6 63 100 DN 526 558 752 784 157 150 104 100 2.0 133.5 53 32 59.5 133 84.3 63 125 DN 535 580 150 DN 584 629 129 125 2.0 150 154 150 2.0 150 49 72 199 99.5 58.5 49 84.5 199 99.5 58.5 22 23 25 25 30 46 50 16.6 6.0 6.3 12.8 14.0 16.6 43.4 44.5 23.0 7.7 8.1 15.0 18.0 23.0 Attention, durée d’ouverture/fermeture : La durée d’ouverture/fermeture sera affectée par les éléments suivants : - L’alimentation en air (pression pneumatique). - La longueur et les dimensions des tubes d’alimentation en air. - Le nombre de vannes branchées à un même tube d’alimentation en air. - L’utilisation d’une électrovanne unique pour commander des actionneurs pneumatiques branchés en série. - Pression du produit. . Les informations contenues dans le présent document sont justes au moment de l’impression et peuvent être modifiées sans préavis. ALFA ESE00281FR 1201 LAVAL est une marque déposée d’Alfa Laval Corporate AB. Comment contacter Alfa Laval Nos coordonnées sont mises à jour sur notre site internet www.alfalaval.com. © Alfa Laval
